| Termék típusa | Gőztisztító (szárazjég) |
| Márka | Kärcher |
| Modell | IB 15120 |
| Elektromos táplálás | 220-240 V ~ 50 Hz, 0.6 kW |
| Sűrített levegő ellátás | Nyomás 0,2-1,6 MPa (2-16 bar), áramlás 2-12 m³/perc |
| Maximális sugárnyomás | 1,6 MPa (16 bar) |
| Szárazjég fogyasztás | 30-120 kg/h |
| Szárazjég tartály kapacitása | 40 kg |
| Méretek (H x Mé x Ma) | 716 x 850 x 1102 mm |
| Tömeg tartozékokkal | 101,5 kg |
| Üzemkész tömeg | 140 kg |
| Védettségi index | IPX4 |
| Hangnyomásszint | 114 dB(A) |
| Hangteljesítmény szint | 136 dB(A) |
| Szárazjég hőmérséklete | -79 °C |
| Biztonság | Vészleállító, CO2 érzékelés, földelés, áramütés elleni védelem (30 mA-es megszakító) |
| Ajánlott védőfelszerelés | Védőszemüveg, hideg elleni kesztyű, hallásvédelem, védőruházat |
| Karbantartás | Napi (tömlő és kábelek ellenőrzése); 100 óránként (csatlakozók, adagolás); 500 óránként vagy évente (szerviz ellenőrzés); 2 évente (tömlőcsere) |
| Tartozékok | Szemcseszóró pisztoly, körsugár fúvókák (L, M), lapossugár fúvóka, védőtömlő, stb. |
| Garancia | Az ország feltételei szerint, lépjen kapcsolatba a forgalmazóval vagy a Kärcher szervizzel |
Gyakran ismételt kérdések - IB 15120 Kärcher
Felhasználói kérdések a következőről IB 15120 Kärcher
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Gőztisztító PDF formátumban ingyenesen! Találja meg kézikönyvét IB 15120 - Kärcher és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. IB 15120 márka Kärcher.
HASZNÁLATI ÚTMUTATÓ IB 15120 Kärcher
A készülék első használata előtt olvassa el ezt az eredeti használati utasítást, ez alapján járjon el és tartsa meg a későbbi használatra vagy a következő tulajdonos számára.
Tartalomjegyzék
Tartalomjegyzék ..... HU .. 1
Környezetvédelem ..... HU .. 1
Biztonsági tanácsok ..... HU .. 1
Rendeltetésszerű használat HU .. 2
Funkció....HU..2
Kezelési elemek ..... HU .. 3
Üzembevétel. . . . . . . . . . HU .. 4
Használat....HU..6
Üzemen kívül helyezés.... HU .. 8
Szállítás ..... HU .. 8
Tárolás ..... HU .. 8
Ápolás és karbantartás.... HU .. 8
Segítség üzemzavar esetén HU .. 9
Müszaki adatok. . . . . . . . HU . 11
Tartozékok ..... HU . 12
Garancia ..... HU . 12
EU konformitási nyilatkozat HU . 12
Környezetvédelem
A csomagolóanyagok újrahasznosíthatók. Ne dobja a csomagolóanyagokat a háztartási szemétbe, hanem gondoskodjék azok újrahasznosításról.
A régi készülékek olyan értékek újrahasznosítható anyagokat tartalmaznak, melyeket újrahasznosítóba kell juttatni. Szárazelemek, olaj és hasonló anyagok ne kerüljenek a természetbe. Ezért kérjük, hogy a régi készülékeket az arra alkalmas gyűjtőrendszerek igénybevételével ártalmatlanítsa!
Megjegyzések a tartalmazott anyagokkal kapcsolatban (REACH)
Aktuális információkat a tartalmazott anyagokkal kapcsolatosan a következő címen talál:
A készüléket csak olyan személynek szabad kezelni, aki elolvasta ez a használati utasítást és azt meg is értette. Különösen ügyelni kell minden biztonsági utasításra.
→ Jelen használati utasítást úgy kell tárolni, hogy a kezelő számára bármikor rendelkezésre álljon.
Veszély fokozatok
⚠️Balesetveszély
Azonnal fenyegető veszély, amely súlyos testi sérüléshez vagy halálhoz vezet.
Figyelem!
Esetlegesen veszélyes helyzet, amely súlyos testi sérüléshez vagy halálhoz vezethet.
Vigyázat
Esetlegesen veszélyes helyzet, amely könnyű sérüléshez vagy kárhoz vezethet.
Szimbólumok a készüléken
Sérülésveszély röpködő szárazjég pelletek által. A szórópisztolyt ne irányítsa személyekre. Harmadik személyeket a használati helyröl el kell küldeni és az üzem alatt távol kell tartani (pl. kordonnal).
Üzem alatt ne nyúljon a szórófejhez vagy a szárazjég sugárba.
⚠️Balesetveszély
Fulladásveszély széndioxid által. A száraz-jég pelletek szilárd széndioxidból állnak. A készülék üzeme esetén növekszik a levegő széndioxid tartalma a munkahelyen. A munkahelyet megfelelően szellőztetni kell, adott esetben használjon riasztó berendezést. Magas széndioxid tartalom jele a levegőben:
– 3...5%: fejfájás, gyors légzésszám.
- 7...10%: fejfájás, hányinger, esetleg eszméletvesztés.
Ezen jelek fellépésekor azonnal állítsa le a készüléket és menjen a friss levegőre, mielött folytatja a munkát javítsa a szellőzést vagy használjon légzőkészüléket.
Vegye figyelembe a szárazjég gyártójának biztonsági adatlapját.
⚠ Veszély
Sérülésveszély elektrosztatikus kisülés által, rongálódásveszély az elektronikus részegységek számára. A tisztítási eljárás során a tisztítandó tárgy elektromosan feltöltődhet. A tisztítandó tárgyat elektromosan földelje és a földelést a teljes tisztítási eljárás alatt tartsa fenn.
⚠ Veszély
Sérülésveszély áramütés által. A vezérlő-szekrény kinyitása előtt húzza ki a hálózati dugót a dugaljból.
⚠ Veszély
Fagyási sérülések veszélye áll fenn. A szárazjég hőmérséklete -79 °C. A szárazjeget és a készülék hideg alkatrészeit soha ne fogja meg védelem nélkül.
⚠ Veszély
Sérülésveszély röpködő szárazjég pelletek vagy szennydarabkák által. Jól záró védő-szemüveget viseljen.
Halláskárosodás veszélye. Fülvédőt kell viselni.
A védőfelszerelés ne akadályozza a látási körülményeket és a munkakörnyezettel folytatott kommunikációt.
⚠ Veszély
Sérülésveszély röpködő szárazjég pelletek vagy szennydarabkák által.
Sérülésveszély a hideg készülékrészek megérintése által.
Az EN 511 előírásnak megfelelő védőkesztyűt és hosszú ujjú ruházatot viseljen.
Általános biztonsági előírások
⚠ Veszély
Sérülésveszély véletlenül beinduló készülék által. Minden munka előtt a készüléken húzza ki a hálózati csatlakozót a dugaljból.
⚠ Veszély
Sérülésveszély áramütés által. A vezérlő-szekrény kinyitása előtt húzza ki a hálózati dugót a dugaljból.
⚠️Balesetveszély
Fagyási sérülések veszélye szárazjég vagy a készülék hideg alkatrészei által. A készüléken történő munka előtt viseljen hideggel szembeni védőruházatot vagy távolítsa el a szárazjeget és hagyja felmelegedni a készüléket.
⚠️Balesetveszély
A térfogati tágulás és a fagyás miatti veszély.
A szárazjeget soha nem vegye a szájába.
Figyelmeztetés
Balesetveszély a szórópisztoly visszalökő ereje által. A szórópisztoly indítókarjának meghúzása előtt keressen egy biztos állóhelyet és fogja jól a szórópisztolyt.
⚠ Veszély
Sérülésveszély röpködő tárgyak által. Könnyű tisztítandó tárgyakat rögzíteni kell annak érdekében, hogy a szárazjég sugár ne sodorja el.
⚠Figyelmeztetés
Zúzódásveszély az adagoló berendezés által. A szárazjég tartály védőburkolatának eltávolítása előtt minden képpen húzza ki a készülék hálózati dugóját a dugaljból.
Előírások és irányelvek
Ezen berendezés üzemeltetéséhez Németországban a következő előírások és irányelvek érvényesek (beszerezhető Carl Heymanns Verlag Kg, Luxemburger Straße"449, 50939 Köln):
– BGV D 26 Szórómunkák
– Elvégzési utasítás a BGV D 26-hoz
– BGR 117 Munka szük helyiségekben
– BGR 139 Személyekre és vészjelző be-rendezésekre vonatkozó biztonsági szabályok
– BGR 189 Védőruházat használata
– BGR 195 Védőkesztyű használata
– BGR 500 Munkaeszközök üzemeltetése
– BGI 534 Munka szük helyiségekben
– BGI 836 Gáz vészjelző
Vegye figyelembe a nemzeti biztonsági előírásokat és a biztonsági rendelkezéseket, valamint a szakszervezetek és szakmai egyesületek nemzeti rendelkezéseit!
Biztonsági berendezések
Vész-Ki kapcsoló
Ha megnyomják a Vész-Ki gombot, a szá-razjég adagolás leáll és a szórófejböl kijövő levegőáramlat megszakad.
Kikapcsolás vészhelyzetben
→ Engedje el a szórópisztoly karját.
→ Nyomja meg a Vész-Ki kapcsolót.
A szárazjég adagolás leáll és a szórófejböl kijövő levegőáramlat megszakad.
→ A sürített levegő ellátását megszakítani.
Rendeltetésszerű használat
A készülék szennyeződések levegősugár által gyorsított szárazjég pelletekkel történő eltávolítására szolgál.
A készüléket nem szabad robbanásveszélyes környezetben üzemeltetni.
Szóróanyagként csak szárazjég pelleteket szabad használni. Más szóróanyag használata a készülék rongálódásához vezethet.
Funkció
A sürített levegő egy nyomásszabályozó szelepen keresztül jut el a szórópisztolyhoz. A szórópisztoly karjának működtetésekor a szelep kinyílik és a levegősugár kilép a szórópisztolyból. Ezen kívül az adagoló berendezésen keresztül szárazjég pelleteket is adagol a levegősugárhoz. Az adagolást az üzemmód kapcsolóval lehet kikapcsolni. A szárazjég pelletek nekiütődnek a tisztítandó felületnek és eltávolítják a szennyeződést. A -79°C fok hideg szárazjég pelletek által további hőfeszültség keletkezik a szennyeződés és a tisztítandó tárgy között, amely szintén segít a szenny oldásában. Továbbá a szárazjég nekiütközéskor azonnal gáz alakú széndioxiddá válik és így 700-szoros térfogatot igényel. A szárazjég által átitatott szenny ezáltal szétrobban.
A szóróüzem alatt a szárazjég tartályban egy rázógép gondoskodik a szárazjég pelletek folyamatos utáncsúszásáról.

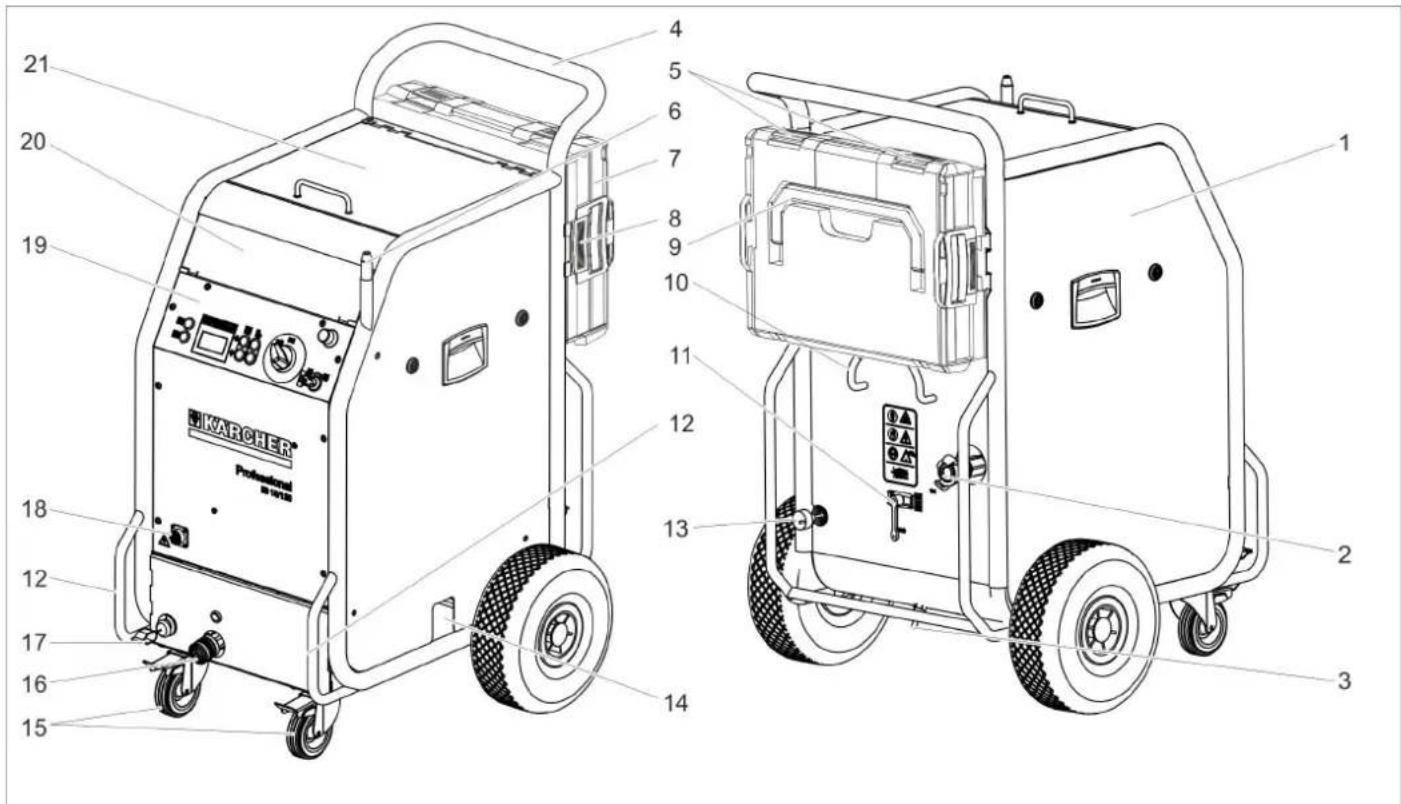

Készülék
1 F1 biztosíték, az oldalburkolat alatt
2 Sürített levegő csatlakozás
3 Kondenzátum leeresztése
4 Tolókengyel
5 Zár, koffer
6 A szórópisztoly tartója
7 Tartozékokhoz való börönd
8 Kioldás, koffer rögzítése
9 Hordófül, koffer
10 Kábel tartó
11 Nyomáscsökkentő szelep, a vízleválasztó kondenzátum leeresztése
12 Szállítófogantyú, ütközés védőkengyel
13 Hálózati kábel hálózati csatlakozóval
14 Szárazjég leeresztő nyílás, a tartály ki-
ürítéséhez
15 Vezető görgő rögzítőfékkel
16 Szóróanyag tömlő csatlakozója
17 Szorítókapcsos földelő kötél
18 Vezérlőkábel csatlakozója
19 Kezelöpult
20 Tartozékok tartó rekesze
21 Szárazjég tartály fedele

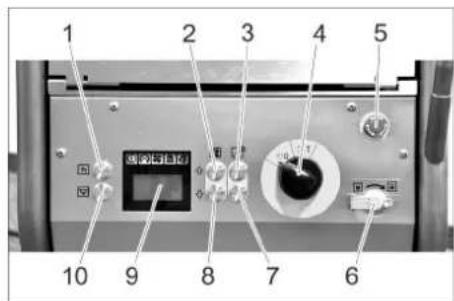

Kezelőpult Kijelző
1 Statisztika, számláló visszaállítása gomb
2 Szórónyomás növelése gomb
3 Szárazjég adagolás növelése gomb
4 Készülékkapcsoló
5 Vész-Ki kapcsoló
6 Kulcsos kapcsoló
7 Szárazjég adagolás csökkentése gomb
8 Szórónyomás csökkentése gomb
9 Display
10 Szárazjég tartály kiürítése gomb

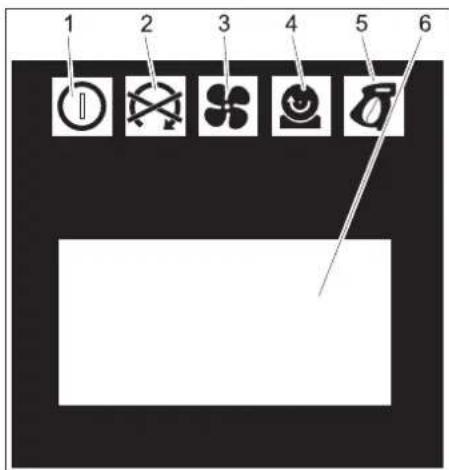

1 Vezérlőfeszültség kontroll lámpája
zöld: Vezérlőfeszültség rendben
piros: Vezérlőfeszültség alacsony
sárga: szárazjég tartály kiúritése aktív
2 Vész-Ki kontroll lámpa
piros: Vész-Ki kapcsoló megnyomva
zöld: Vész-Ki kapcsoló nincs meg-
nyomva
3 Sűrített levegő kontroll lámpája
zöld: nyomás rendben
narancs: a kiválasztott szórónyomást
nem éri el
piros: a nyomás túl alacsony (0,15 MPa/1,5 bar alatt)
4 Adagoló berendezés kontroll lámpája
zöld: hajtómű rendben
piros: üzemzavar a hajtóműben
5 Szórópisztoly kontroll lámpája zöld: szórópisztoly rendben narancs: a szórópisztoly karját bekap- csolás alatt működtették piros: A szórópisztoly ki van húzva vagy a vezérlőkábel sérült
6 Kijelző mező
Szóró berendezés

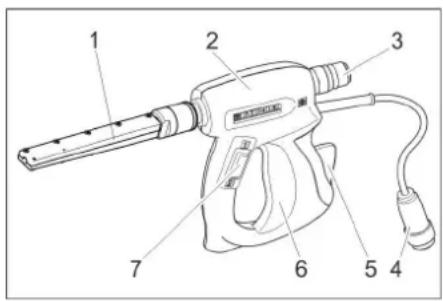

Szórópisztoly
1 Fúvóka
2 Szórópisztoly
3 Szóróanyag tömlő csatlakozója
4 Vezérlőkábel csatlakozója
5 Biztosítókar
6 Kar
7 Üzemmód kapcsoló
-
pozíció: Sürítettlevegő sugár
-
pozíció: Szárazjég sugár (sűrítettlevegő és szárazjég pelletek)

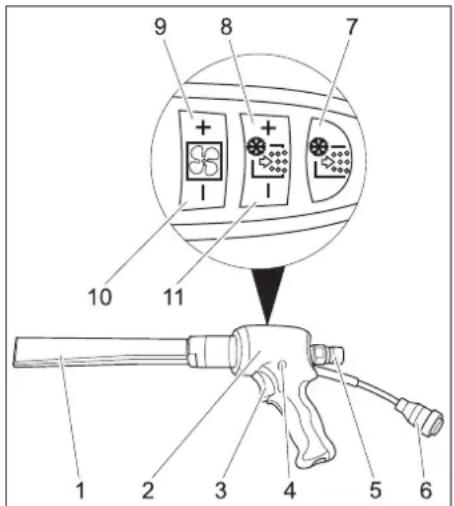

Advanced szórópisztoly (opcionális)
1 Fúvóka
2 Szórópisztoly
3 Kar
4 Biztosíték gomb
5 Szóróanyag tömlő csatlakozója
6 Vezérlőkábel csatlakozója
7 Szárazjég adagolás Be/Ki gombja
Pirosan világít kikapcsolt szárazjég
adagolás mellett
8 Szárazjég adagolás növelése gomb
9 Szórónyomás növelése gomb
10 Szórónyomás csökkentése gomb
11 Szárazjég adagolás csökkentése gomb

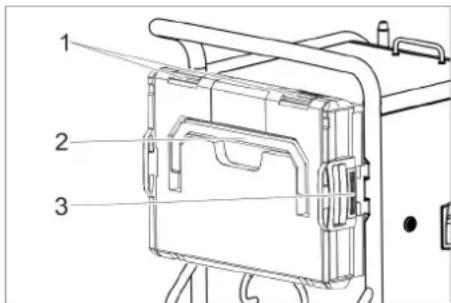

Koffer a tartozékokhoz
A koffer a fúvókák és a hozzá tartozó szerszámok tárolására szolgál.
1 Fedél
2 Fogantyú
3 Kireteszelés
Koffer kinyitása
→ Nyissa ki a fedeleket.
→ A fedelet lefelé fordítani.
Vigyázat
Rongálódásveszély, ne helyezzen nehéz tárgyakat a nyitott fedélre.
Vegye le a koffert a készülékről.
→ Nyomja meg a kioldást és vegye le a koffert.
Helyezze fel a koffert a készülékre.
→ Fordítsa a koffert a zárakkal felfelé.
→ A koffer egyik oldalát helyezze a tartóba és pattintsa be.
→ Nyomja a koffert a készülékhez és pattintsa be az ellenkező oldalon lévő tartóba.
Üzembevétel
⚠️Balesetveszély
Sérülésveszély röpködő szárazjég pelletek által.
A készülék előkészítése esetén minden részegység, különösen a szóróanyag tömlő rendeltetésszerű állapotát ellenőrizni kell. A megrongálódott részegységeket hibátlanra kell cserélni.
A szennyezett részegységeket tisztítsa meg és rendeltetésszerű működésüket el-lenőrizze.
→ A készüléket vízszintes, sík felületen állítsa le és a kormánygörgők rögzítőfékjével rögzítse.
Megjegyzés:
Az elhasználódás és szennyeződés elleni védelem érdekében a szóróanyag tömlőre védötömlőt lehet húzni. Igény esetén csatlakoztatás előtt a védötömlőt a szórótömlőre lehet tolni.
→ A szóróanyag tömlőt kösse össze a ké-
szülékkel és biztosítsa.
→ A szóróanyag tömlőt kösse össze a szórópisztollyal és biztosítsa.
→ A vezérlőkábelt kösse össze a készülékkel.
→ A vezérlőkábelt kösse össze a szóró-
pisztollyal.
Szórófejek
Tudnivaló
A szórófej kiválasztása a tisztítandó tárgy alapanyagától és szennyeződésétől függ. A rendelkezésre álló légtömetnek is jelen-tős befolyása van a fúvóka kiválasztására. Minden fúvókát szerszám nélkül kell felcsavarni a szórópisztoly menetére. A fúvókán található kulcsfelületek a beragadt fúvókák kioldására szolgálnak egy villáskulcs segítségével.
Vigyázat
Hideghegesztés veszélye. A szórófej menetét felszerelés előtt a mellékelt zsírral be kell kenni.
Szórófej választék
Az alábbi táblázat a különböző fúvókák használata melletti levegőfogyasztást mutatja.
Valamennyi fúvóka XS - XXL jelzésű légmennyiségi mutatóval van jelölve.
A fúvókatáblázat segítségével bármelyik fúvókának a levegőfogyasztását ki lehet számolni.
| Füleleti teljesítmény | Sugáragresszió na | gyon ala-csony | csekély közepes magas nagyon magas | ||||||||||||||
| Nyomás (bar) 2 3 | 4 5 6 7 | 8 9 10 | 11 12 1 | 3 14 1 | 5 16 | ||||||||||||
| Szórófej nagyság | |||||||||||||||||
| XS ∅5 | mm 0,40 0, | 70 0,90 | 1,10 1, | 30 1,60 | 0 1,80 | 2,00 2,30 | -- -- | -- | -- | -- | |||||||
| S | ∅6 mm 0, | 70 | 1,05 | 1,45 | 1,80 | 2,07 | 2,40 | 2,78 | 3,14 | 3,48 | 3,78 | 4,13 | 4,35 | 4,70 | 5,10 | 5,40 | |
| M | ∅7 mm 0, | 93 | 1,38 | 1,85 | 2,28 | 2,64 | 3,05 | 3,63 | 4,03 | 4,57 | 4,80 | 5,30 | 5,80 | 6,22 | 6,65 | 7,15 | |
| L | ∅8 mm | 1,09 1 | 64 2,26 | 2,78 3, | 20 3,7 | 9 4,40 | 4,95 5, | 45 5,90 | 6,40 7, | 15 7,67 | 8,1 | 5 8,80 | |||||
| XL ∅9 | mm | 1,50 2 | 16 2,88 | 3,50 4, | 03 4,6 | 0 5,41 | 6,01 6, | 53 7,27 | 8,08 8, | 70 9,28 | 9,8 | 0 10,40 | |||||
| XXL | ∅10 mm | 1,52 | 2,20 | 2,97 | 3,66 | 4,27 | 5,00 | 5,82 | 6,52 | 7,40 | 8,00 | 8,90 | 9,50 | 10,05 | 10,70 | 11,30 | |
| Térfogat áram m3/min-ben | |||||||||||||||||
| m3/min | ||
| ...1 | Ipari házi sűrítettlevegő hálózatKezdő kompresszorpl. Käser M 17, Compair C 14 | |
| 1...2 Ipar | házi sűrítettlevegő hálózatkis kompresszorpl. Käser M 31, Compair C 20GS | |
| 2...3 közepes kompresszorpl. Käser M 57, Compair C 35 | ||
| 3...5 | ||
| 5...7 közepes kompresszorpl. Käser M 80, Compair C 55 | ||
| 7...10 | nagy kompresszorpl. Käser M 122, Compair C 105 | |
| 10... nagyon nagy kompres-szorpl. Käser M 250, Compair C 200 | ||
Kerek sugár szórófej
A csomagban található kerek surgarú szórófúvókán kívül különböző keresztmetszetű további kerek sugarú fúvókák állnak rendelkezésre a tartozékok között.
1 Kerek sugarú szórófej, rövid
2 Kerek sugarú szórófej, hosszú
3 Kerek sugarú szórófej, hosszú
→ A szórófejet a szórópisztoly menet-támasztékára felhelyezni és kézzel meghúzni.

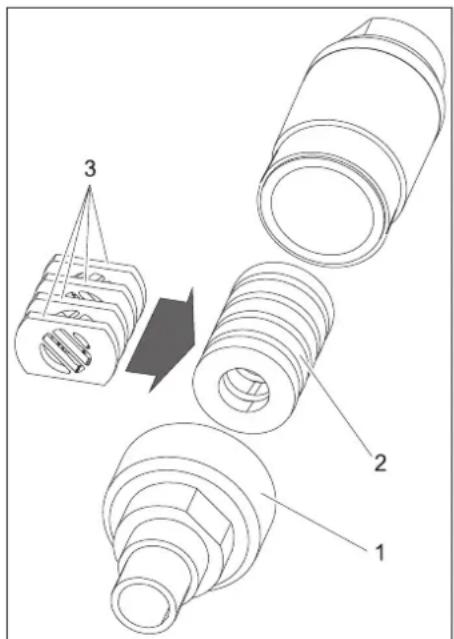

Lapos sugarú szórófej
1 diffúzor
2 Hollandi anya
3 Fúvókabetét

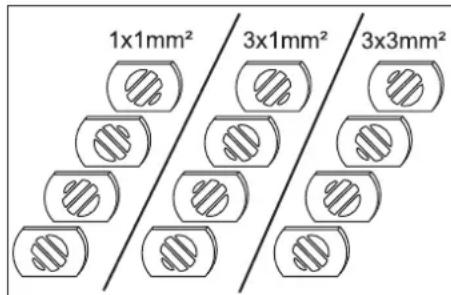

A lapos sugaró szórófej fúvókabetétből és diffúzorból áll. Tartozékként különböző keresztmetszetű szórófejkészletek állnak rendelkezésre.
→ A szórófej betétet a szórópisztoly menet-támasztékára felhelyezni és kézzel meghúzni.
→ A diffúzort a fúvókatartozékra kell helyezni.
→ A diffúzort úgy kell elfordítani, hogy a lapos sugár a kívánt irányba legyen a szórópisztolyhoz.
→ A szárnyas anyát kézzel húzza meg.
Scrambler (tartozék)
A scrambler feldarabolja a szárazjég pelle- teket, a szórópisztoly és a szórófej között kell felszerelni.
A 4-lyukú lemez beállítása a scramblerben határozza meg a feldarabolás fokát.
Feldarabolás fokának kiválasztása:
1 Csavarzat
2 Tár
3 Lyukaslemez
→ Csavarzatot lecsavarni.
→ A tárat a lyukaslemezzel kivenni.
→ A lyukaslemezt a fent látható módon a tárba behelyezni (3 lehetőség). Az ábrán megadott méret az átbocsátási nyílás nagyságára vonatkozik.
→ A tárat a lyukaslemezzel a scramblerbe behelyezni.
→ Csavarja fel és húzza meg a csavarza-
tot.
Szórófej hosszabbítás (tartozék)
A szórópisztoly és a szórófej között hos- szabbítót lehet behelyezni.
Derékszög sugarú cső (tartozék)
A derékször sugarú csövet a szórópisztoly és a fúvóka közé kell behelyezni.
1 105°-os sugarú cső
2 90°-os sugarú cső
Figyelem!
Sérülésveszély. A hajlított sugárcső használatakor a visszalókő erő mellett forgatónyomaték is hat a szórópisztolyra. Fogja erősen a szórópisztolyt.
A munkát alacsony sugámyomással kezdje és a sugámyomást szükség esetén növelje.
Fogantyú (tartozék)
A fogantyút a hosszabbítóra lehet rögzíteni.

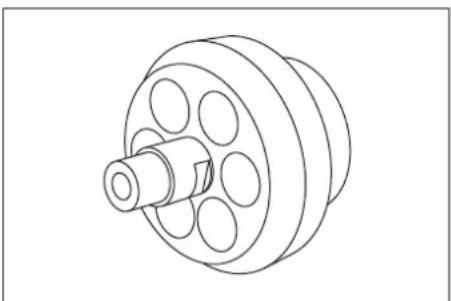

Munkavilágítás (tartozék)
(csak az Advanced szórópisztolyhoz)
A munkavilágítást a szórópisztoly és a szórófej között kell felhelyezni. Be- és kikapcsolása a „Kezelés/Alapbeállítások“ fejezetben van leírva.
Sürített levegő csatlakoztatása
Tudnivaló
A zavarmentes üzemeltetéshez a sürített- levegőnek alacsony legyen a páratartalma.
A sürített levegőnek olajtól, szennytől és idegen testtől mentenek kell lenni.
A kompresszor legalább utánhütővel, olaj- és vízválasztóval legyen felszerelve.
→ Nyomáscsökkentő szelepet bezárni.
→ A sürített levegő táplálóvezetéket a készülék sürített levegő csatlakozásához csatlakoztatni.
Az 1,6 MPa (16 bar) megengedett maximális ellátási nyomást nem szabad túllépni.
Hálózati csatlakozás létrehozása
⚠️Balesetveszély
Sérülésveszély áramütés által.
A használt dugaljakat villanyszerelőnek kell felszerelni és meg kell felelinie az IEC 60364-1-nek.
A készüléket egy B típusú, 30 mA-es FI vé-dőkapcsolóval kell védeni.
Minden üzem előtt ellenőrizze, hogy nem sérült-e a készülék hálózati dugós csatlakozóvezetéke. A készüléket sérült kábellel ne helyezze üzembe. A sérült kábelt villamos szakemberrel cseréltesse ki.
A hosszabbító kábelnek IPX4 védelemmel kell rendelkezni és a kábel kivitelnek legalább a H 07 RN-F 3G1, 5-nek kell megfelelni.
→ Dugja be a hálózati dugót a dugaljba.
Használat
Szárazjég betöltése
⚠️Balesetveszély
Fagyási sérülések veszélye áll fenn. A szárazjég hőmérséklete -79 °C. A szárazjeget és a készülék hideg alkatrészeit soha ne fogja meg védelem nélkül. Védőszemüveget és védőruházatot viselni.
→ Nyissa ki a szárazjég tartály fedelét.
→ Ellenőrizze a szárazjég tartályt idegen testre és kondenzátumra, az idegen testet és a kondenzátumot távolítsa el.
→ A szárazjég pelleteket töltse a tartályba.
Vigyázat
A készülék rongálódásveszélye áll fenn. Szóróanyagként csak szárazjég pelleteket szabad használni. Más szóróanyag használata a garancia elvesztéséhez vezet.
→ Zárja le a szárazjég tartály fedelét.
Tudnivaló
Az összeragadt szárazjég pelletek általi rongálódások elkerülése érdekében ajánlott a szárazjég tartály tartalmát egészen elhasználni, mielőtt új szárazjeget tölt bele. Hosszabb munkamegszakítások előtt a készüléket addig működtesse, amíg a szárazjég tartály kiürül vagy a tartályt a szárazjég kiürítése funkció segítségével ürítse ki.
Beállítások
Megjegyzés
A beállítások a tisztítandó tárgy alapanyagától és szennyeződésétől függnek.
→ A Vész-Ki kapcsolót forgatással oldja ki.
→ Állítsa a készülékkapcsolót „I“-re.
→ A kulcsos kapcsolót az órajárás irányában elfordítani
→ A szórónyomást a szórónyomás növelése/csökkentése gombbal beállítani.
Megjegyzés
Minél magasabb a beállított szórónyomás, annál magasabb (agresszivabb) a tisztító-hatás.
→ A szárazjég adagolást a szárazjég adagolás növelése/csökkentése gombbal beállítani.
→ A kulcsos kapcsolót az óra járásával ellentétesen elfordítani és a kulcsot ki-húzni.
A kulcslyuk automatikus elzárása megakadályozza az üzem alatti szennyeződést.
Kihúzott kulcs esetén a készülék a be- állítások elállítása és a statisztikai érté- kek visszaállítása ellen védett.
Üzem
→ Karbantartási munkákat „Naponta üzemkezdés előtt“ elvégezni (lásd „Ápolás és karbantartás“ részt).
⚠️Balesetveszély
Sérülésveszély röpködő szárazjég pelletek által. A szórópisztolyt ne irányítsa személyekre. Harmadik személyeket a használati helyről el kell küldeni és az üzem alatt távol kell tartani (pl. kordonnal).
Üzem alatt ne nyúljon a szórófej nyílásába vagy a szárazjég sugárba.
A szórópisztoly és a szóróanyag tömlő, valamint a szóróanyag tömlő és a készülék közötti összekötés szétválasztása előtt mindenképpen zárja el a sürített levegő ellátást, a készüléket nyomástalanítsa és a hálózati dugót húzza ki a dugaljból.
→ Üzem alatt zárja le a munkaterületet, személyek belépésének megakadályozására.
⚠️Balesetveszély
Fulladásveszély széndioxid által. A száraz-jég pelletek szilárd széndioxidból állnak. A készülék üzeme esetén növekszik a levegő széndioxid tartalma a munkahelyen. A munkaterületet kellően szellöztessük, ha szükséges, személyi figyelmeztető készüléket vagy légvédő készüléket is használ-junk.
A belélegzett levegőben lévő magas szén-dioxid-tartalom jelei:
- 3...5%: fejfájás, gyors légzésszám.
- 7...10%: fejfájás, hányinger, esetleg eszméletvesztés.
Ezen jelek fellépésekor azonnal állítsa le a készüléket és menjen a friss levegőre, mielött folytatja a munkát javitsa a szellőzést vagy használjon légzőkészüléket.
A szén-dioxid a mélyebben fekvő helyeken összegyűlik. Az összegyűlést aktív szellőzetetési intézkedéssel akadályozzuk meg. Vegye figyelembe a szárazjég gyártójának biztonsági adatlapját.
⚠️Balesetveszély
Egészségkárosító anyagok miatti veszély. Ha üzem alatt egészségre ártalmas porok keletkezhetnek, akkor a munkák előtt megfelelő biztonsági intézkedéseket kell végrehajtani.
⚠️Balesetveszély
Robbanásveszély!
Ne dolgozzon egyszerre könnyüfém és vas tartalmú alkatrészeken.
Ha felváltva dolgozik könnyűfém és vas tartalmú alkatrészeken, akkor a munkahelyet és a leszívó berendezést a másik anyagon dolgozás előtt meg kell tisztitani.
Porrobbanás veszélye. Ha munkavégzés közben gyúlékony por keletkezik, akkor kerülni kell a por felgyülemlését. A port rendszeresen szívjuk el, mielőtt kritikus mennyiség gyűlhetne össze.
→ Szük helyiségben történő munka esetén biztosítsa a megfelelő szellőzést, hogy a helyiség széndioxid koncentrációja a veszélyes érték alatt maradjon.
→ A tisztítandó tárgyat adott esetben rögzítse.
⚠ Veszély
Sérülésveszély elektrosztatikus kisülés által, rongálódásveszély az elektronikus részegységek számára. A tisztítási eljárás során a tisztítandó tárgy elektromosan feltöltődhet. A tisztítandó tárgyat elektromosan födelje és a földelést a teljes tisztítási eljárás alatt tartsa fenn.
Figyelem!
Sérülésveszély megbotlás által.
A szóróanyagtömlőt és a vezérlő vezetéket úgy helyezzük el, hogy munka közben senki ne botolhasson fel benne.
Vigyázat
Rongálódásveszély a szárazjég tartályra eső idegen testek által. Üzem alatt tartsa zárva a szárazjég tartály fedelét.
→ A földelő kötelet elektromosan vezetően kössük össze a tisztítandó tárggyal vagy azt más módon földeljük.
→ Viseljen védőruházatot, védőkesztyűt, jól záró védőszemüveget és fülvédőt.
→ A sürített levegő ellátást bekapcsolni.
→ A Vész-Ki kapcsolót forgatással oldja ki.
→ Állítsuk be az üzemmódkapcsolón az 1. sürítettlevegő sugár, vagy 2. szárazjég sugár üzemmódot.
→ Válasszon biztos helyet és vegyen fel biztonságos testtartást, annak érdekében, hogy a kézi szórópisztoly visszalökő ereje által ne veszítse el egyensúlyát.
A hátralökés hirtelen bekövetkezésének elkerülése érdekében, a szórónyomás lassú emelkedését be lehet állítani (lásd a „Kezelés/Alapbeállítások“ fejezetben a Finom indítás menüpontot).
→ Nyomja be a szórópisztoly biztosítógombját.
→ A szárazjég sugarat a szórópisztoly karjának működtetésével aktiválja és végezze el a tisztítást.
Tudnivaló
Az Advanced szórópisztoly használatánál a szárazjég pelletek hozzáadását a szárazjég adagolás Be/Ki gombjával a szórópisztolyon be- és ki lehet kapcsolni. Kikapcsolt adagolás mellett a gomb pirosan világít, a kijelzőn „Ice off” jelenik meg.
Az Advanced szórópisztoly használatánál a szórási nyomást és a szárazjég mennyiségét is be lehet állítani a szórópisztolyon.
Vigyázat
Rongálódásveszély az adagoló berendezés szármára szenny által. Szórási üzem esetén a szárazjég tartály fedelét hagyja zárva, hogy megakadályozza a leszedett szenny bekerülését.
Kikapcsolás vészhelyzetben
→ Engedje el a szórópisztoly karját.
→ Nyomja meg a Vész-Ki kapcsolót.
A szárazjég adagolás leáll és a szórófejből kijövő levegőáramlat megszakad.
→ A sürített levegő ellátását megszakítani.
Üzembe helyezés Vész-Ki után
→ A Vész-Ki kapcsolót forgatással oldja ki.
A használat megszakítása
→ Engedje el a szórópisztoly karját.
→ Üzemszünetek esetén a szórópisztolyt a készülék tartójába lehet helyezni.
Tudnivaló
Hosszabb üzem megszakítások esetén a szárazjég pelletek a szárazjég tartályban összecsomósodhatnak. Az üzemet lehetőleg ne szakítsa meg 20 percnél tovább. Hosszabb megszakítások esetén ürítse ki a szárazjég tartályt.
Kondenzátum leeresztése
A vízleválasztó megtisztítja a készülékbe jutó sűrített levegőt. Ezáltal kondenzátum gyűlik össze a vízleválasztóban, amelyet időről időre ki kell üríteni.
→ A felfogó tartályt helyezze a kondenzátum leeresztése alá.
→ A nyomáscsökkentő szelepet lassan nyissa ki és várjon, amíg a kondenzátum eltávozott a készülékből.
Tudnivaló
A környezet védelme érdekében a kondenzátumot környezetbarát módon távolítsa el.
Statisztika funkció
Értékek lehívása
→ Állítsa a készülékkapcsolót „l“-re.
→ Nyomja meg röviden a statisztika gombot, az üzem idejét jelzi ki.
t: Az üzem ideje az utolsó visszaállítás óta.
T: Teljes üzemidő
→ Nyomja meg röviden a statisztika gombot, a felhasznált szárazjég mennyiségét jelzi ki.
m: A szárazjég mennyiség az utolsó visszaállítás óta.
M: Teljes szárazjég mennyiség.
→ Nyomja meg röviden a statisztika gombot, az átlagos szárazjég felhasználást jelzi ki.
q: Átlagos szárazjég felhasználás az utolsó visszaállítás óta.
Q: Teljes átlagos szárazjég felhasználás.
Értékek visszaállítása
→ A kulcsos kapcsolót az órajárás irányában elfordítani
→ A statisztika gombot 4 másodpercig nyomja.
Tudnivaló
A teljes értékeket nem lehet törölni.
Alap beállítások
→ A szórónyomás növelése és a szórónyomás csökkentése gombokat egy-szerre megnyomni és nyomva tartani, a kulcsos kapcsolót az óra járásával megegyezően elfordítani.
Az alapbeállítások üzemmódban a gomboknak a következő funkciója van:
1 Érték növelése
2 Érték csökkentése
3 Menüpont fel
4 Menüpont le
| Menüpont | Beállításitartomány | Leírás |
| Softstart | 0, 1, 2, 3,4, 5 má-sodperc | Finom beindítás, a kivá-lasztott szórónyomás el-érésének ideje |
| T_Dump | 1, 2, 3, 4, 5 perc | A szárazjég kiúrítési fo-lyamatának időtartama |
| Language | metrikus, imperiális | Mértékegységek metrikus: kg/h, MPa imperiális: lbs, psi |
| Lighting | ON/OFF Szórófej világítás (opcio-nális) be-/kikapcsolása | |
| Demo-Mode | ON/OFF Be mutató üzemmód: A kezelést szimulálja, a sű-rített levegő- és a száraz-jég adagolás le van zárva. | |
Alapbeállítások befejezése
→ A kulcsos kapcsolót az óra járásával el- lenkező irányban fordítsa el.
Üzemen kívül helyezés
⚠️Balesetveszély
Fagyási sérülések veszélye áll fenn. A szárazjég hőmérséklete -79 °C. A szárazjeget és a készülék hideg alkatrészeit soha ne fogja meg védelem nélkül. Védőszemüveget és védőruházatot viselni.
⚠️Balesetveszély
Sérülésveszély röpködő szárazjég pelletek által. A szórópisztolyt ne irányítsa személyekre. Harmadik személyeket a használati helyröl el kell küldeni és az üzem alatt távol kell tartani (pl. kordonnal).
→ A sürített levegő ellátást zárja el.
→ A felfogó tartályt helyezze a kondenzátum leeresztése alá.
→ A nyomáscsökkentő szelepet lassan nyissa ki és várjon, amíg a kondenzátum és a sűrített levegő eltávozott a készülékböl.
→ A felfogó edényt helyezze a szárazjég leeresztő alá.
→ Nyomja meg a szárazjég tartály kiürítése gombot és várjon, amíg a szárazjég tartály kiürül.
A szárazjég leeresztés leáll az előre megadott idő után (lásd „Alapbeállítások“).
Szükség esetén nyomja meg többször a szárazjég leeresztése gombot.
Tudnivaló
A környezet védelme érdekében a kondenzátumot környezetbarát módon távolítsa el.
→ Állítsa „0/OFF“-ra a készülékkapcsolót.
→ Válassza le a készüléket a sürített levegő táplálóvezetékről.
→ Húzza ki a hálózati dugót a dugaljból.
→ Tisztítsa meg a földelő kötelet és csavarja fel.
→ A szórt maradékot a helyi előírásoknak megfelelően távolítsa el.
Szállítás
⚠ Veszély
Balesetveszély a készüléken található szárazjég maradványok által. Zárt járműben történő szállítás előtt a szárazjeget teljesen el kell távolítani a készülékből, hogy az utasok széndioxid általi veszélyeztetését megakadályozza.
→ A szállítás előtt az „Üzemen kívül helyezés“ fejezet minden lépését el kell végezni.
→ Vigye a készüléket a szállítójármüre.
→ Rögzítse a féket a kormánygörgőkön.
→ A készüléket feszítőhevederekkel rögzítse a jármün.
Tárolás
Vigyázat
Sérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát. Ezt a készüléket csak beltéri helyiségben szabad tárolni.
Ápolás és karbantartás
Ápolási megjegyzések
Az üzembiztos berendezés alapja a rendszeres karbantartás az alábbi karbantartási tervnek megfelelően.
Kizárólag a gyártó eredeti pótalkatrészeit használja, vagy az általa ajánlott egyéb alkatrészeket, mint
– pót- és kopó alkatrészek,
- tartozékok,
- üzemi anyagok,
- tisztítószerek.
⚠️ Veszély!
Balesetveszély a készüléken történő munka esetén. A készüléken történő minden munka előtt el kell végezni az „Üzemen kívül helyezés” fejezet minden lépését.
⚠️Balesetveszély
Fagyási sérülések veszélye szárazjég vagy a készülék hideg alkatrészei által. A készüléken történő munka előtt viseljen hideggel szembeni védőruházatot vagy távolítsa el a szárazjeget és hagyja felmelegedni a készüléket.
⚠️Balesetveszély
A térfogati tágulás és a fagyás miatti veszély.
A szárazjeget soha nem vegye a szájába.
Vigyázat
Rongálódásveszély. A szórópisztolyt ne tisztítsa oldószerrel, benzinnel vagy olaj tartalmú tisztítószerrel.
Karbantartási szerződés
A berendezés megbízható üzemeltetésének biztosítása érdekében ajánljuk egy karbantartási szerződés megkötését. Kérjük, forduljon az illetékes Kärcher-Ügyfélszolgálathoz.
Karbantartási terv
Naponta üzemkezdés előtt
→ A szóróanyag tömlőt gondosan repedésekre, hajlásokra és más meghibásodásokra ellenőrizni. A puha részek a tömlön belső oldalának elhasználódását mutatják. A hibás vagy elhasználódott tömlőt új tömlőre cserélje ki.
→ Az elektromos kábelt és a dugós kapcsolót sérülésekre ellenőrizni. A hibás alkatrészeket a szerviz szolgálattal cseréltesse ki.
100 üzemóránként
→ A szóróanyag tömlő csatlakozásait a ké- szüléken és a szórópisztolyon rongáló- dásra és elhasználódásra ellenőrizni. A megrongálódott tömlőt cserélje ki, a meg- hibásodott csatlakozókat a készüléken vagy a szórópisztolyon cseréltesse ki.
→ Az adagolóberendezést károkra és szivárgásra átvizsgálni. Ha károkat/szivárgást állapít meg, hívja a szerviz szolgálatot.
→ Ellenőrizze a hátsó kerekek rögzítősapkájának biztos ülését.
500 üzemóra elteltével vagy évente
→ Ellenőriztesse a készüléket a szerviz szolgálattal.
2 évente
→ A szóróanyag tömlőt legalább 2 évente ki kell cserélni

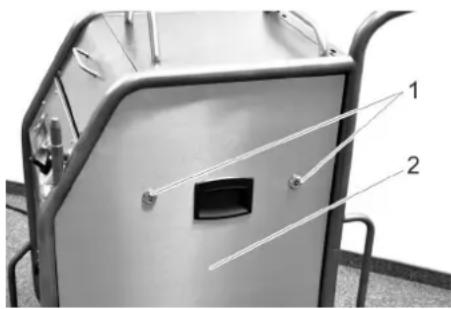

Készülék kinyitása
A karbantartási munkák elvégzéséhez a készülék oldalsó burkolatát el kell távolítani:
1 Gyorszár
2 Oldalburkolat
→ A gyorszárat az óra járásával ellentétesen nyissa ki.
→ Oldalburkolatot levenni.
Karbantartási munkák

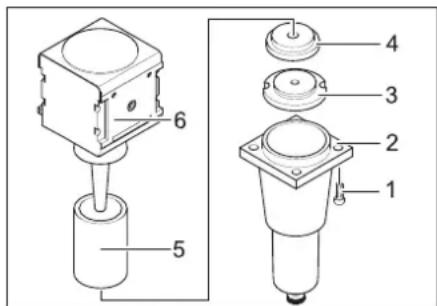

A vízleválasztó szűrőbetétjét kicserélni
1 Csavar
2 Alsó rész
3 Anya
4 Alátét
5 Szüröbetét
6 Felső rész
→ 4 csavart kicsavarni.
→ Alsó részt levenni.
→ Anyát lecsavarni.
→ Alátétet levenni.
→ A szüröbetétet levenni és új szüröbetétre cserélni.
→ A vízleválasztót fordított sorrendben is-mét összerakni.
Vizsgálatok
A BGV D 26 alapján a készüléken a következő vizsgálatokat kell egy szakembernek elvégezni. A vizsgálat eredményeit vizsgálati igazolásban kell rögzíteni. A vizsgálati igazolást a készülék üzemeltetőjének a következő vizsgálatig meg kell tartani.
Több, mint egy éves üzemmegszakítás után
→ A készülék rendeltetésszerű minőségét és működését ellenőrizni.
A felállítási hely megváltoztatása után
→ A készülék rendeltetésszerű minőségét, működését és felállítását ellenőrizni.
Üzembe helyezés munkák vagy változtatások után, amelyek az üzembizton-ságot befolyásolhatják
→ A készülék rendeltetésszerű minőségét, működését és felállítását ellenőrizni.
Segítség üzemzavar esetén
⚠ Veszély!
Balesetveszély a készüléken történő munka esetén. A készüléken történő minden munka előtt el kell végezni az „Üzemen kívül helyezés” fejezet minden lépését.
⚠ Veszély
Fagyási sérülések veszélye szárazjég vagy a készülék hideg alkatrészei által. A készüléken történő munka előtt viseljen hideggel szembeni védőruházatot vagy távolítsa el a szárazjeget és hagyja felmelegedni a készüléket.
⚠️Balesetveszély
A térfogati tágulás és a fagyás miatti veszély.
A szárazjeget soha nem vegye a szájába.
Üzemzavarok kijelzéssel a display-en
| Display kijelző | Kontroll lámpa (KL) | Lehetséges ok Elhárítás Ki által | ||
| E001 Vezérőfeszültség KL pirosan világít | Vezérőfeszültség alacsony Kapcsolja ki a készüléket, rövid ideig várjon, kapcsolja be a készüléket.Ellenőriztesse a dugaljat.A hibakód ismételt megjelenése esetén értesítse a Kärcher szerviz szolgálatot | Kezelő | ||
| E002 Vész-Ki KL pirosan világít | A Vész-Ki kapcsoló meg van nyomva | Forgatással oldja ki a Vész-Ki kapcsolót. Kezelő | ||
| E003 Sűrített levegő KL pi-rosan világít | A sűrített levegő nyomása túl alacsony | Növelje a nyomást.Kapcsolja ki a készüléket, rövid ideig várjon, kapcsolja be a készüléket. | Kezelő | |
| E004 Adagolás KL pirosan világít | Üzemzavar az adagoló egység-ben | Kapcsolja ki a készüléket, rövid ideig várjon, kapcsolja be a készüléket.A hibakód ismételt megjelenése esetén értesítse a Kärcher szerviz szolgálatot | Kezelő | |
| E005 Szórópisztoly KL pi-rosan világít | Csatlakozás a készülék és a szórópisztoly között megsza-kadt. | Ellenőrizze a vezérőkábel csatlakozásainak helyes összekötését.Vizsgálja meg a vezérőkábelt esetleges sérülésekre. | Kezelő | |
| E006 Szórópisztoly KL pi-rosan világít | Rövidzárlat a szórópisztolyban vagy a vezérőkábelben | A szórópisztolyt vagy a szórótömlőt a vezérőkábellel kicserélni. | Kezelő | |
| E007 Sűrített levegő KL pi-rosan világít | Hiba a sűrített levegő szabályo-zó szelepén | Keresse fel a szervizt. Kezelő | ||
| E008 Szórópisztoly KL na-rancs színüen világít | A szórópisztoly karja a Vész-Ki gomb bekapcsolása vagy kiol-dása alatt működésben volt | Engedje el a szórópisztoly karját. Kezelő | ||
A display-en nem kijelzett üzemzavarok
| Üzemzavar Lehetsége | os ok Elhárítás Ki által | ||
| A kijelző nem mutat semmit bekapcsolt fő-kapcsoló ellenére | A hálózati dugó nincs bedugva a dugaljba. Cs atlakoztassa a hálózati csatlakozót egy aljzat-ba. | Kezelő | |
| Az F1 biztosíték kioldott Vegye le az oldalbur kolatot és megnyomással old-ja ki az F1 biztosítékot. | Kezelő | ||
| Meghúzott kar ellenére sincs sűrített levegő sugár | A sűrített levegő ellátásnak túl alacsony a nyomása | Ellenőrizze a nyomást. Kezelő | |
| A szórónyomás túl alacsonyra van állítva. Állísa magasabbra a szórónyomást. Kezelő | |||
| A feszültségellátás megszakadt Ellenőrizze a feszültségellátást. A „Készülék be“ kontroll lámpának zölden kell világítani. | Kezelő | ||
| A Vész-Ki kapcsoló meg van nyomva A Vész-Ki kapcsolót forgatással oldja ki. A „Készülék be“ kontroll lámpának zölden kell világítani. | Kezelő | ||
| A vezérlőkábel nincs helyesen bekötve Ellenőrizze az összekötést a vezérlőkábel és a szórópisztoly, valamint a vezérlőkábel és a készülék között. | Kezelő | ||
| A vezérlőkábel meghibásodott A szóróanyagt tömlőt cserélje ki. Kezelő | |||
| A sűrített levegő sugár túl gyenge | A szórónyomás túl alacsonyra van állítva. Állísa magasabbra a szórónyomást. Kezelő | ||
| A sűrített levegő ellátás nyomása túl alacsony vagy a kompresszor szállított mennyisége túl kevés. | Ellenőrizze a nyomást és a szállított mennyiséget. | Kezelő | |
| A vízleválasztó szűrőbetétje elzáródott. | A vízleválasztó szűrőbetétjét kicserélni. | Kezelő | |
| A szóróanyag tömlő vagy a szórópisztoly el-záródott | A szóróanyag tömlőt vagy a szórópisztolyt hagyja felolvadni és távolítsa el az elzáródást. Emelje a munkanyomást és / vagy csökkentse a szárazjég adagolást. | Kezelő | |
| Nincs szárazjég pellet a sűrített levegő sugárban | A szárazjég adagolás ki van kapcsolva (csak az Advanced szórópisztolynál) a szárazjég adagolás be/ki gombja a szórópisztolyon pi-rosan világít, a kijelzőn „Ice off“ jelenik meg. | Nyomja meg a szárazjég adagolás gombot az Ad-vanced szórópisztolyon. | Kezelő |
| A szárazjég tartály üres | Töltse fel a szárazjég tartályt | Kezelő | |
| A szárazjég elolvadt | A szárazjég tartályt üritse ki és töltse fel friss szá-razjég pelletekkel. | Kezelő | |
| A rázógép a szárazjég tartályban nem műkö-dik | Keresse fel a szervizt. | Kezelő | |
| Az adagoló berendezés hajtómotorja túl van terhelve | Az adagoló berendezést hagyja felolvadni | Kezelő | |
| A sűrített levegő kilépése a szárazjég tartály-ban | Tisztítsa meg a nyomáskiegyenlítő csatornát az adagoló berendezésben. | Szerviz | |
| Az adagoló egység adagoló tárcsája meghi-básodott | Cserélje ki az adagoló tárcsát. | Szerviz |
Műszaki adatok
| Elektromos csatlakozás | ||
| Feszültség V 220...240 | ||
| Áramfajta 1~ | ||
| Frekvencia Hz 50 | ||
| Csatlakozási teljesítmény kW 0,6 | ||
| Védettség IPX4 | ||
| FI-védőkapcsoló delta I A-ban 0,03 | ||
| Levezetési áram, típus: mA 7,5 | ||
| Sűrített levegő | ||
| Tömlő névleges átmérője coll 3/4 | ||
| Ellátási nyomás (max.) MPa (bar) 1,6 (16) | ||
| Ellátási nyomás (min.) MPa (bar) 0,2 (2) | ||
| Sűrített levegő felhasználás | m3/min | 2...12 |
| Sűrített levegő minősége | száraz, olajmentes | |
| Teljesítményre vonatkozó adatok | ||
| Szórónyomás (max.) | MPa (bar) 1,6 (16) | |
| A szárazjég pelletek átmérője (max.) | mm | 3 |
| Szárazjég felhasználás | kg/h | 30...120 |
| Méretek | ||
| A szárazjég tartály ürtartalma | kg | 40 |
| szélesség | mm | 716 |
| Mélység | mm | 850 |
| magasság | mm | 1102 |
| Súly a tartozékkal | kg | 101,5 |
| súly, üzemkész, feltöltött szárazjég tartállyal | kg | 140 |
| Abroncsnyomás (max.) | MPa (bar) 0,2 (2) | |
| A szóróberendezés súlya (szóróanyag tömlő, szórópisztoly, szerszámtáska) | kg | 10 |
| A szórópisztoly visszalökőereje (max.) | N | 100 |
| A szórópisztoly forgatónyomatéka (max.), csak hajlított szórófej esetén | N | 40 |
| Hangnyomás szint L_pA | dB(A) | 114 |
| Hangnyomás szint L_WA | dB(A) | 136 |
| Bizonytalanság K | dB(A) | 5 |
| Készülék vibráció | ||
| Szórópisztoly | m/s2 | 1,2 |
| Szóróanyag tömlő | m/s2 | 1,2 |
Tartozékok
Védőruházat
Teljes látószögű védőszemüveg, bevona- tos, alkatrész sz.: 6.321-208.0
Hideg elleni védőkesztyű csúszásgátló profilal, EN 511 szerinti III. kategória, alkat-rész sz.: 6.321-210.0
Fülvédő fej kengyellel, alkatrész sz.: 6.321-207.0
Szóró berendezés
Kerek sugarú szórófej, L, hosszú
Alkatrész szám: 4.574-019.0
Kerek sugarú szórófej, L, extra hosszú
Alkatrész szám: 4.574-016.0
Kerek sugarú szórófej, M, hosszú
Alkatrész szám: 4.574-018.0
Kerek sugarú szórófej, M, rövid
Alkatrész szám: 4.130-418.0
Kerek sugarú szórófej, L, rövid
Alkatrész szám: 4.130-419.0
Lapos sugarú szórófej
Alkatrész szám: 4.130-423.0
Lapos sugarú szórófej betét, M, 6 mm
Alkatrész szám: 4.130-421.0
Lapos sugarú szórófej betét, L, 8 mm
Alkatrész szám: 4.130-420.0
Lapos sugarú szórófej betét, XL, 10 mm
Alkatrész szám: 4.130-422.0
90°-os sugarú cső
Alkatrész szám: 4.321-203.0
105°-os sugarú cső
Alkatrész szám: 4.321-204.0
Szórófej hosszabbítás, 300 mm hosszú
Alkatrész szám: 4.130-417.0
Markolat
Alkatrész szám: 6.321-206.0
Scrambler
Alkatrész szám: 4.110-015.0
Munkavilágítás
Alkatrész szám: 2.815-422.0
Védőtömlő a szórócsőre, műanyag, 100 m
Alkatrész szám: 6.667-214.0
Garancia EU konfo
Minden országban az illetékes forgalmazótársaságunk által kiadott szavatossági fel-tételek vannak érvényben. A készülék esetleges hibáit a garanciaidön belül költségmentesen megszüntetjük, ha az anyag vagy gyártási hibára vezethető vissza. Garanciális igény esetén kérjük, hogy a vásárlási bizonylattal együtt forduljon kereskedőjéhez, vagy a legközelebbi, ilyen esetek intézésére jogosult vevőszolgálati képviselethez.
tási nyilatkozat
Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk forgalomba hozott kivitelben megfelel az EU irányelvek vonatkozó, alapvető biztonsági és egész-ségügyi követelményeinek. A gép jóváhagyásunk nélkül történő módosítása esetén ez a nyilatkozat elveszti érvényességet. A készülék megfelel az EU-ban és Magyarországon (HU) harmonizált szabványoknak.
Termék: Szárazjég szórókészülék
Típus: 1.574-xxx
Vonatkozó európai közösségi irányelvek:
2011/65/EU
2006/42/EK (+2009/127/EK)
2014/30/EU
2009/125/EG + 2009/1781
Alkalmazott harmonizált szabványok:
EN 55014-1: 2017 + A11: 2020
EN 55014-2: 2015
EN 60204-1
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN IEC 63000: 2018
EN 62233: 2008
Alkalmazott összehangolt normák:
GS-STE-13 (támaszkodva)
Az aláírók az igazgatóság megbízásából és teljes körű meghatalmazásával járnak el.
A dokumentáció összeállításáért felelős:
S. Reiser
Alfred Kärcher SE & Co. KG
