Tip produs	Aparat de curățat cu abur (gheață carbonică)
Marcă	Kärcher
Model	IB 15120
Alimentare electrică	220-240 V ~ 50 Hz, 0.6 kW
Alimentare aer comprimat	Presiune 0,2-1,6 MPa (2-16 bar), debit 2-12 m³/min
Presiune maximă a jetului	1,6 MPa (16 bar)
Consum de gheață carbonică	30-120 kg/h
Capacitate rezervor gheață carbonică	40 kg
Dimensiuni (L x l x H)	716 x 850 x 1102 mm
Greutate cu accesorii	101,5 kg
Greutate gata de funcționare	140 kg
Grad de protecție	IPX4
Nivel de presiune acustică	114 dB(A)
Nivel de putere acustică	136 dB(A)
Temperatura gheții carbonice	-79 °C
Siguranță	Oprire de urgență, detectare CO2, împământare, protecție împotriva șocurilor electrice (întrerupător 30 mA)
Echipament de protecție recomandat	Ochelari anti-praf, mănuși pentru frig, protecție auditivă, îmbrăcăminte de protecție
Întreținere	Zilnic (verificare furtun și cabluri); la fiecare 100 h (cuplaje, dozare); la fiecare 500 h sau anual (control SAV); la fiecare 2 ani (înlocuire furtun)
Accesorii incluse	Pistol de sablare, duze rotunde (L, M), duză plată, furtun de protecție, etc.
Garanție	Conform condițiilor din țară, contactați dealerul sau SAV Kärcher

Întrebări frecvente - IB 15120 Kärcher

Care sunt măsurile de siguranță de luat în considerare la utilizarea Kärcher IB 15120?

Purtați ochelari anti-praf, mănuși pentru frig (EN 511), protecție auditivă și îmbrăcăminte de protecție. Nu îndreptați niciodată jetul către persoane. Asigurați o ventilație adecvată pentru a evita acumularea de dioxid de carbon. Utilizați împământarea pentru a evita descărcările electrostatice.

Cum se umple rezervorul de gheață carbonică?

Deschideți capacul rezervorului. Verificați absența corpurilor străine și a condensului. Purtați mănuși de protecție și turnați peleți de gheață carbonică (diametru max 3 mm). Nu umpleți cu alte substanțe. Închideți capacul după umplere.

Cum se pornește aparatul?

Conectați cablul de alimentare și aerul comprimat. Rotiți butonul de oprire de urgență pentru a-l debloca. Puneți întrerupătorul principal pe "I". Rotiți cheia în sens orar. Reglați presiunea jetului și dozarea gheții carbonice cu tastele corespunzătoare. Apoi acționați maneta de pornire a pistolului.

Cum se reglează presiunea jetului și dozarea gheții carbonice?

Utilizați tastele "+" și "-" de pe pupitrul de comandă pentru a crește/scădea presiunea jetului și dozarea gheții carbonice. Presiunea maximă este de 1,6 MPa (16 bar). Dozarea poate fi ajustată între 30 și 120 kg/h.

Ce trebuie făcut în cazul afișării unui cod de eroare (E001 până la E008)?

Consultați tabelul de asistență în caz de pană din manual. De exemplu, E001: tensiunea de comandă prea mică – scoateți aparatul din funcțiune, așteptați, apoi reporniți. E002: oprire de urgență apăsată – rotiți butonul pentru a debloca. Dacă eroarea persistă, contactați SAV Kärcher.

Cum se întreține Kärcher IB 15120?

Înainte de fiecare utilizare, verificați starea furtunului de jet și a cablurilor electrice. La fiecare 100 de ore, controlați cuplajele și etanșeitatea dozării. La fiecare 500 de ore sau anual, faceți controlul aparatului la SAV. Înlocuiți furtunul de jet la fiecare 2 ani.

Ce este scramblerul și cum se utilizează?

Scramblerul este un accesoriu care taie peleții de gheață carbonică în bucăți mici pentru o curățare mai blândă. Se montează între pistol și duză. Conține plăci perforate (1x1, 3x1, 3x3 mm) care se plasează în funcție de gradul de fragmentare dorit.

Cum se transportă și se depozitează aparatul?

Înainte de transport, goliți complet rezervorul de gheață carbonică și purjați aerul comprimat. Blocați frânele și fixați aparatul cu chingi. Depozitarea trebuie făcută în interior. Atenție la greutatea de 140 kg gata de funcționare.

Ce accesorii sunt disponibile pentru modelul IB 15120?

Duze rotunde (scurtă, lungă, extra lungă), duză plată cu diferite inserturi (6, 8, 10 mm), lance cotită (90° și 105°), prelungitor de duză (300 mm), mâner, scrambler, iluminare de lucru și furtun de protecție. Toate sunt opționale, cu excepția celor incluse.

Unde pot găsi piese de schimb și service post-vânzare?

Contactați dealerul autorizat sau service-ul post-vânzare Kärcher cel mai apropiat. Utilizați numai piese originale. Se poate încheia un contract de întreținere pentru a asigura funcționarea fiabilă. Păstrați dovada achiziției pentru garanție.

MANUAL DE UTILIZARE IB 15120 Kärcher

Înainte de prima utilizare a aparatului dvs., citiți acest instrucțiuni original, respectați instrucțiunile cuprinse în acesta și păstrați-l pentru întrebuințarea ulterioară sau pentru următorii posesori.

Cuprins

Cuprins .... RO .. 1

Protecția mediului ..... RO .. 1

Măsuri de siguranță ..... RO .. 1

Utilizarea corectă ..... RO .. 2

Funcționarea .... RO .. 2

Elemente de operare ..... RO .. 3

Punerea în funcțiune ..... RO .. 4

Utilizarea .... RO .. 6

Scoaterea din funcțiune ... RO .. 8

Transport .... RO .. 8

Depozitarea ..... RO .. 8

Îngrijirea și întreținerea .... RO .. 8

Remedierea defecțiunilor .. RO .. 9

Materialele de ambalare sunt reciclabile. Ambalajele nu trebuie aruncate în gunoiul menajer, ci trebuie duse la un centru de colectare și revalorificare a deșeurilor.

Aparatele vechi conțin materiale reciclabile valoroase, care pot fi supuse unui proces de revalorificare. Bateriile, uleiul și materialele similare nu trebuie să ajungă în mediul înconjurător. De aceea vă rugăm să eliminați aparatele vechi prin sistemele de colectare corespunzătoare.

Observații referitoare la materialele conținute (REACH)

Informații actuale referitoare la materialele conținute puteți găsi la adresa:

Aparatul poate fi pus în funcțiune doar de către persoane care au citit și au înțeles conținutul acestui manual de utilizare. Țineți cont în special de indicațiile de siguranță.

→ Păstrați acest manual de utilizare în așa fel încât să fie accesibil oricând utilizatorilor.

Trepte de pericol

Pericol

Pericol iminent, care duce la vătămări corporale grave sau moarte.

Avertisment

Posibilă situație periculoasă, care ar putea duce la vătămări corporale grave sau moarte.

Atenție

Posibilă situație periculoasă, care ar putea duce la vătămări corporale ușoare sau pagube materiale.

Simboluri pe aparat

Pericol de rănire din cauza granulelor de zăpadă carbonică zburătoare. Nu îndreptați pistolul cu jet spre oameni. Îndepărtați persoanele de la locul de utilizare și țineți-le departe în timpul utilizării (de ex. prin închiderea zonei).

Nu apropiați mâna de duză sau de jetul de gheață uscată în timpul funcționării aparatului.

⚠️ Pericol

Pericol de intoxicare prin dioxid de carbon. Granulele de zăpadă carbonică sunt alcătuite din dioxid de carbon solid. La utilizarea aparatului, conținutul de dioxid de carbon al aerului de la locul de muncă crește considerabil. De aceea, aerisiți bine locul de muncă, eventual utilizați un aparat de semnalizare pentru persoane. Semnele unei concentrații ridicate de dioxid de carbon în aerul inspirat:

• 3...5%: dureri de cap, frecvență ridicată a ritmului respirator.
• 7...10%: dureri de cap, greață, pierderea cunoștinței.

Dacă observați aceste semne, opriți aparatul imediat și ieșiți la aer liber, iar înainte de continuarea procesului de lucru, îmbunătățiți condițiile de aerisire sau utilizați un aparat de respirație.

Respectați datele din fișa tehnică de siguranță a aparatului de produs zăpadă carbonică.

Pericol

Pericol de rănire prin descărcări electrostatice, pericol de deteriorare a ansamblurilor electronice. În timpul procesului de curățare, obiectul de curățat poate să se încarce electric. De aceea, legați obiectul de curățat la pământ și mențineți legătura la pământ în stare perfectă de-a lungul întregului proces de curățare.

⚠ Pericol

Pericol de rănire prin electrocutare. Înainte de a deschide dulapul de comandă, scoateți ștecherul din priză.

⚠️ Pericol

Pericol de arsuri reci. Zăpada carbonică are o temperatură de -79 °C. Nu atingeți zăpada carbonică și părțile aparatului fără mănuși de protecție.

Pericol

Pericol de rănire din cauza granulelor de zăpadă carbonică sau a particulelor de murdărie zburătoare. Purtați ochelari de protecție etanși.

Pericol de afectiuni ale auzului. Purtați protecție pentru urechi.

Echipamentul de protecție nu trebuie să afecteze contactul vizual și comunicarea cu mediul de lucru.

Pericol

Pericol de rănire din cauza granulelor de zăpadă carbonică sau a particulelor de murdărie zburătoare.

Pericol de rănire prin părțile reci ale aparatului.

Purtați mănuși de protecție conform EN 511 și haine de protecție cu mânecă lungă.

Măsuri de siguranță generale

⚠️ Pericol

Pericol de rănire din cauza pornirii accidentale a aparatului. Înainte de orice lucrare pe aparat, scoateți ștecherul din priză.

⚠️ Pericol

Pericol de rănire prin electrocutare. Înainte de a deschide dulapul de comandă scoateți ștecherul din priză.

Pericol

Pericol de arsuri reci prin zăpadă carbonică și părțile reci ale aparatului. La lucrările pe aparat purtați haine de protecție la îngheț corespunzătoare sau îndepărtați zăpada carbonică și lăsați aparatul să se încălzească.

⚠️ Pericol

Pericol prin expansiunea volumetrică și de arsuri reci.

Nu puneți zăpada carbonică în gură.

Avertisment

Pericol de accidente datorită forței de recul a pistolului cu jet. Înainte de acționarea manetei de pe pistolul cu jet stați pe o suprafață stabilă și țineți bine pistolul cu jet.

⚠️ Pericol

Pericol de rănire din cauza obiectelor zburătoare. Fixați obiectele de curățat ușoare pentru a împiedica propulsarea acestora prin jetul de zăpadă carbonică.

Avertisment

Pericol de strivire prin dispozitivul de dozare. Înainte de îndepărtarea tablei de protecție din rezervorul de zăpadă carbonică scoateți neapărat ștecărul aparatului din priză.

Reglementări și directive

În Germania, utilizarea acestei instalații este reglementată de următoarele prevederi și directive (disponibile de la editura Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln):

– BGV D 26 Lucrări cu jet - Indicații de aplicare BGV D 26 – BGR 117 Lucrări în spații mici - BGR 139 Reguli de siguranță pentru sisteme de alarmă personală. – BGR 189 Utilizarea echipamentului de protecție – BGR 195 Utilizarea mănușilor de protecție – BGR 500 Exploatarea mijloacelor de lucru – BGI 534 Lucrări în spații mici – BGI 836 Semnalizator de gaze Respectați prevederile și regulamentele de siguranță naționale, cât și prevederile naționale ale sindicatelor și ale asociațiilor profesionale.

Dispozitive de siguranță

Buton pentru oprire în caz de urgență

La apăsarea comutatorului de Oprire de urgență, dozarea zăpezii carbonice se oprește și jetul de aer din duză se întrerupe.

Oprirea în caz de urgență

→ Eliberați maneta pistolului cu jet. → Apăsați butonul de avarie. Dozarea zăpezii carbonice se oprește și se întrerupe jetul de aer, care iese din duză. → Întrerupeți alimentarea cu aer comprimat.

Utilizarea corectă

Aparatul servește la îndepărtarea murdăriei cu ajutorul granulelor de zăpadă carbonică, accelerate de aer comprimat. Nu este permisă utilizarea aparatului în spații unde există pericol de explozie! Ca mediu pulverizat se pot folosi doar granulele de zăpadă carbonică. Utilizarea altor medii pulverizate poate duce la deteriorarea aparatului.

Funcționarea

Aerul comprimat ajunge printr-un ventil de reglare a presiunii la pistolul cu jet. La acționarea manetei de pe pistolul cu jet, acest ventil se deschide și din pistol iese un jet de aer. La acest jet de aer se dozează granule de zăpadă carbonică printr-un dispozitiv de dozare. Dozarea poate fi întreruptă prin acționarea comutatorului de regim de funcționare. Granulele de zăpadă carbonică se lovesc de suprafața care urmează să fie curățată, îndepărtând astfel murdăria depusă. Datorită temperaturii de -79 °C a granulelor de zăpadă carbonică, între murdăria depusă și obiectul de curățat se formează suplimentar o tensiune termică, care contribuie de asemenea la desprinderea murdăriei. Apoi, la izbirea de suprafață, zăpada carbonică se transformă în dioxid de carbon gazos, mărindu-și volumul de 700 de ori. Astfel, murdăria desprinsă prin izbirea granulelor de zăpadă carbonică se îndepărtează asemănător unei explozii. În timpul funcționării cu jet, un vibrator aflat în rezervorul de zăpadă carbonică asigură dozarea continuă a granulelor de zăpadă.

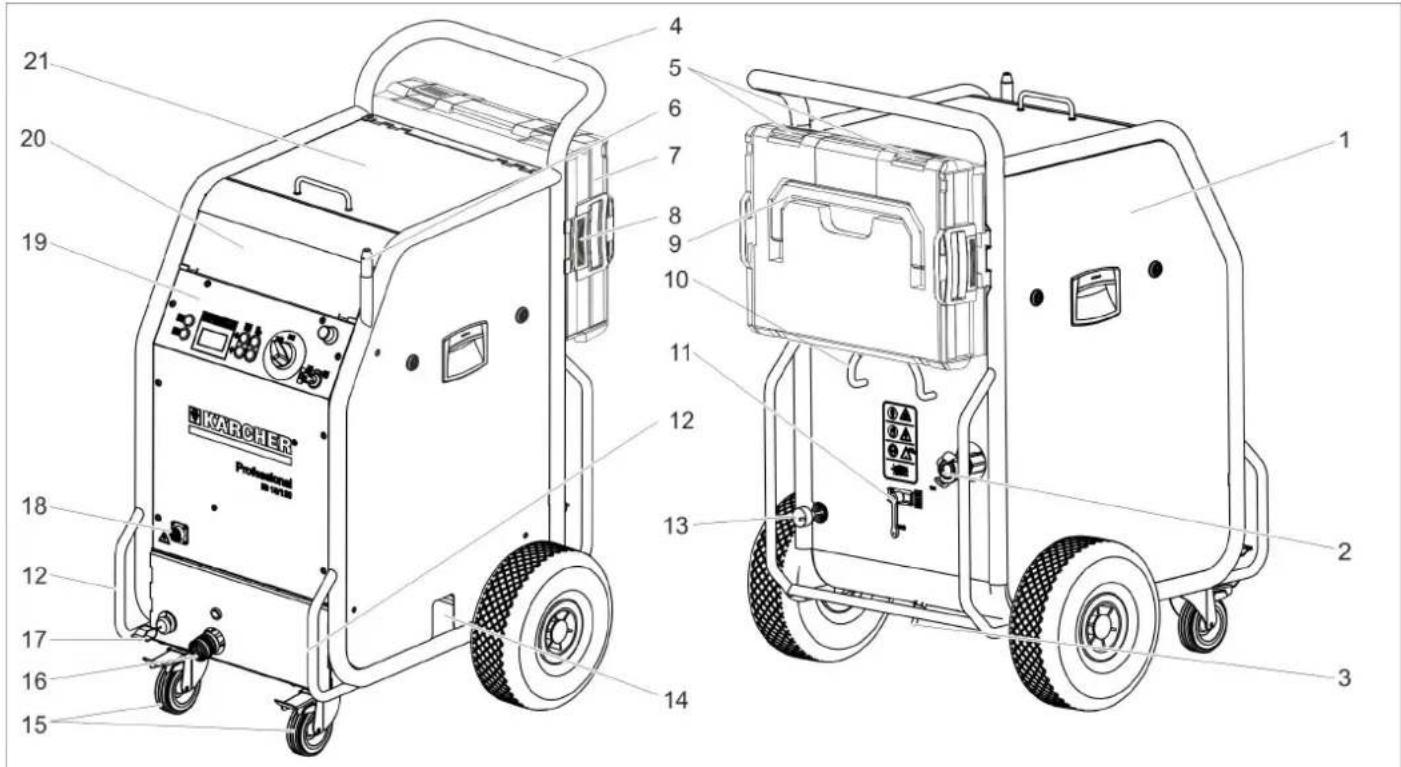

Elemente de operare

Aparat

1 Siguranță F1, sub învelișul lateral 2 Racord de aer comprimat 3 Orificiu de evacuare condens 4 Bară de manevrare 5 Închizătoare, trusă 6 Suport pentru pistolul cu jet 7 Cutie pentru accesorii 8 Deblocare, fixarea trusei 9 Mâner, trusă 10 Suport pentru cablu 11 Ventil de depresurizare, dispozitiv de evacuare a condensului din separatorul de apă 12 Mâner de transport, etrier de protecție contra coliziunii 13 Cablu de rețea cu ștecher 14 Orificiu de evacuare pentru zăpada carbonică, pentru golirea rezervorului 15 Rolă de ghidare cu frână de imobilizare 16 Cuplaj furtun de mediu pulverizat 17 Cablu de împământare cu clemă 18 Cuplaj cablu de comandă 19 Panou operator 20 Compartiment pentru depozitarea accesoriilor 21 Capac rezervor de zăpadă carbonică

1 Buton de statistică, resetare contor

2 Buton pentru mărirea presiunii jetului

3 Buton pentru mărirea dozării zăpezii carbonice

4 Întrerupătorul principal

5 Buton pentru oprire în caz de urgență

6 Comutator cu cheie

7 Buton pentru micșorarea dozării zăpezii carbonice

8 Buton pentru micșorarea presiunii jetului

9 Ecran

10 Buton pentru golirea rezervorului de zăpadă carbonică

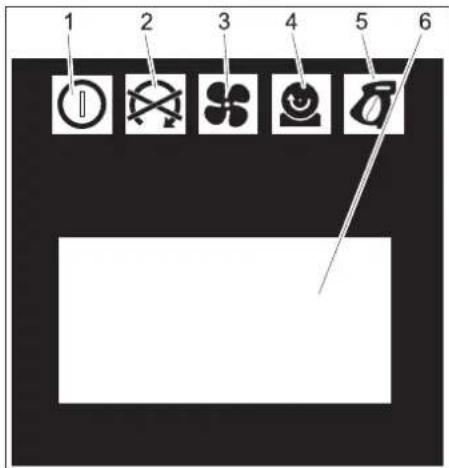

1 Lampă de control tensiune de comandă verde: Tensiune de comandă în regulă roșu: Tensiune de comandă prea scăzută galben: Golire rezervor de zăpadă carbonică activă 2 Lampă de control OPRIRE DE URGENȚĂ roșu: Buton pentru oprire de urgență activat verde: Buton pentru oprire de urgență neactivat 3 Lampă de control aer comprimat verde: Presiune în regulă portocaliu: Nu se atinge presiunea selectată roșu: Presiune prea scăzută (sub 0,15 MPa/1,5 bar)

4 Lampă de control dispozitiv de dozare verde: Acționare în regulă roșu: Deranjament la acționare 5 Lampă de control pistol cu jet verde: Pistol cu jet în regulă portocaliu: Maneta pistolului cu jet a fost acționată în timpul pornirii roșu: Pistolul cu jet este deconectat sau cablul de comandă este deteriorat 6 Câmp de afișare

Dispozitiv de pulverizare

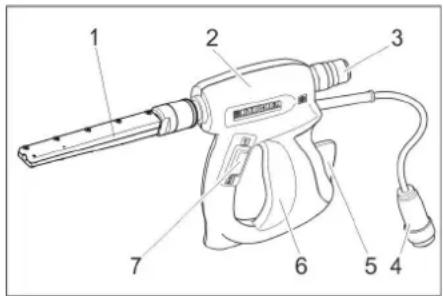

Pistol cu jet

1 Duză 2 Pistol cu jet 3 Cuplaj furtun de mediu pulverizat 4 Cuplaj cablu de comandă 5 Manetă de siguranță 6 Manetă 7 Comutator de regim de funcționare Poziția 1: jet de aer comprimat Poziția 2: jet de zăpadă carbonică (aer comprimat și granule de zăpadă carbonică)

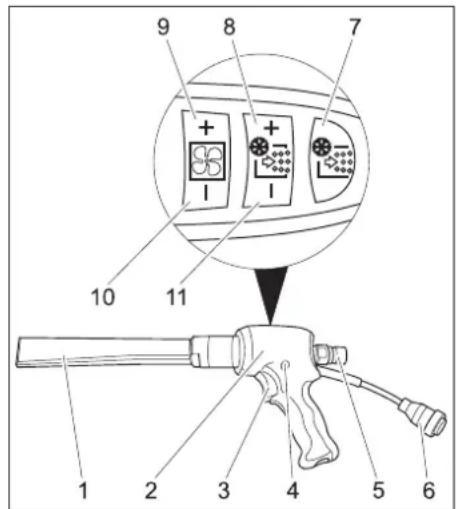

Pistol cu jet Advanced (opțional)

1 Duză 2 Pistol cu jet 3 Manetă 4 Buton de siguranță 5 Cuplaj furtun de mediu pulverizat 6 Cuplaj cablu de comandă 7 Buton PORNIRE/OPRIRE dozare zăpadă carbonică Luminează roșu, când dozarea zăpezii carbonice este oprită

8 Buton pentru mărirea dozării zăpezii carbonice

9 Buton pentru mărirea presiunii jetului

10 Buton pentru micșorarea presiunii jetului

11 Buton pentru micșorarea dozării zăpezii carbonice

Trusă pentru accesorii

În trusă se păstrează duzele și sculele care aparțin de acestea.

2 Mâner pentru transport

3 Dispozitiv de deblocare

Deschiderea trusei

→ Deschideți închizătorile. → Rabatați capacul în jos.

Atenție

Pericol de deteriorare, nu puneți obiecte grele pe capacul deschis.

Desprindeți trusa de aparat.

→ Apăsați elementele de deblocare și scoateți trusa.

Instalați trusa de aparat.

→ Rotiți închizătoarele trusei în sus. → Introduceți o latură a trusei în suport și blocați-o. → Împingeți trusa înspre aparat și fixați-o la suportul de pe partea opusă.

Punerea în funcțiune

⚠ Pericol

Pericol de rănire din cauza granulelor de zăpadă carbonică zburătoare.

La pregătirea aparatului verificați toate ansamblele, mai ales furtunul pentru mediul pulverizat în privința stării corespunzătoare. Înlocuiți ansamblele deteriorate cu ansamble aflate în stare perfectă.

Curățați ansamblele murdare și verificați-le în privința funcționării corespunzătoare.

→ Amplasați aparatul pe o suprafață orizontală, plană și trageți frâna de imobilizare a frânelor de ghidare.

Notă:

Pentru a-l proteja contra uzurii și murdăririi puteți înveli furtunul de mediu pulverizat cu un furtun de protecție. În acest caz trageți furtunul de protecție deasupra furtunului de pulverizare înainte de racordare.

→ Conectați furtunul de mediu pulverizat la aparat și asigurați-l. → Conectați pistolul cu jet la furtunul de mediu pulverizat și asigurați-l. → Conectați cablul de comandă la aparat. → Conectați cablul de comandă la pistolul cu jet.

Duze

Observație

Alegerea duzei depinde de materia primă din care este fabricat obiectul de curățat și de murdărie.

De asemenea volumul de aer disponibil reprezintă un factor important în selectarea duzei.

Înșurubați toate duzele pe filetul de pe pistolul cu jet, fără să utilizați scule. Suprafețele de pe duză pe care se pot aplica chei sunt destinate pentru slăbirea duzelor blocate cu ajutorul unei chei fixe.

Atenție

Pericol de sudare la rece. Ungeți filetul duzei cu unsoarea anexată înainte de montare.

Duze disponibile

Tabelul următor conține datele referitoare la consumul de aer în cazul utilizării diferitelor duze.

Fiecare duză este prevăzută cu un marcaj XS - XXL, referitor la volumul de aer.

Cu ajutorul tabelului puteți determina consumul de aer pentru fiecare duză.

Capacitate de suprafață	Putere jet foarte m		mică mică medie mare foarte mare
	Presiune (bar) 2 3		4 5 6 7	8 9 10	11 12	13 14	15 16
	Dimensiunea du-zei
	XS ∅5	mm 0,40	0,70	0,90		1,10	1,30	1,60	1,80	2,00	2,30	--	--	--	--	--	--
	S	∅6 mm 0,	70	1,05	1,45	1,80	2,07	2,40	2,78	3,14	3,48	3,78	4,13	4,35	4,70	5,10	5,40
	M	∅7 mm 0,	93	1,38	1,85	2,28	2,64	3,05	3,63	4,03	4,57	4,80	5,30	5,80	6,22	6,65	7,15
	L	∅8 mm	1,09	1,64	2,26	2,78	3,20	3,79	4,40	4,95	5,45	5,90	6,40	7,15	7,67	8,15	8,80
	XL	∅9 mm	1,50	2,16	2,88	3,50	4,03	4,60	5,41	6,01	6,53	7,27	8,08	8,70	9,28	9,80	10,40
	XXL	∅10 mm	1,52	2,20	2,97	3,66	4,27	5,00	5,82	6,52	7,40	8,00	8,90	9,50	10,05	10,70	11,30
			Consum de aer (m3/min)

	m3/min
	...1	Rețea de aer comprimat industrială la fața loculuiCompresor entry-lever de ex. Käser M 17, Compair C 14
	1...2 Rețea de aer comprimat industrială la fața loculuiCompresor mic de ex. Käser M 31, Compair C 20GS
	2...3 Compresor mediu de ex. Käser M 57, Compair C 35
	3...5
	5...7 Compresor mediu de ex. Käser M 80, Compair C 55
	7...10	Compresor mare de ex. Käser M 122, Compair C 105
	10... Compresor foarte mare de ex. Käser M 250, Compair C 200

Duza de jet rotund

Pe lângă duza cu jet rotund inclusă în pachetul de livrare sunt disponibile alte duze accesorii cu jet rotund cu diametre diferite.

1 Duză cu jet rotund, scurtă 2 Duză cu jet rotund, lungă 3 Duză cu jet rotund, foarte lungă → Aplicați duza cu jet rotund pe ștuțul filetat al pistolului cu jet și strângeți cu mâna.

Duză cu jet plat

1 Difuzor 2 Piuliță olandeză 3 Acul duzei

Duza cu jet plat este alcătuită dintr-un difuzor și acul duzei. Ca și accesorii sunt disponibile mai multe ace cu diferite diametre.

→ Aplicați acul duzei pe ștuțul filetat al pistolului cu jet și strângeți cu mâna. → Aplicați difuzorul pe acul duzei. → Rotiți difuzorul în așa fel, încât jetul plat să fie poziționat corespunzător față de pistolul cu jet. → Strângeți piulița olandeză cu mâna.

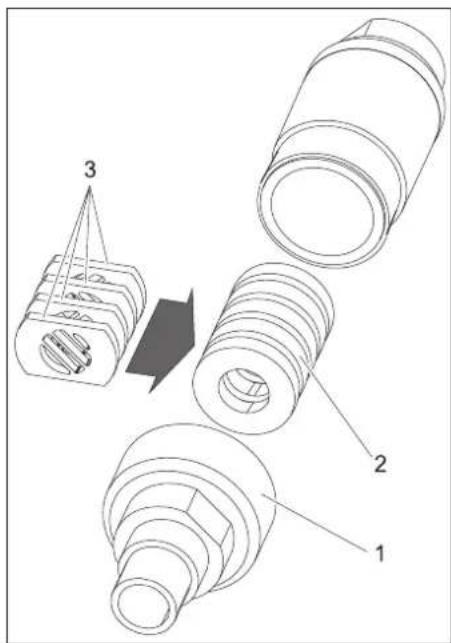

Scrambler-ul fărâmitează granulele de zăpadă carbonică și se montează între pistol și duză.

Poziția celor patru plăci perforate determină gradul de fărâmitare a granulelor.

Reglarea gradului de fărâmitare:

1 Îmbinare înșurubată 2 Magazie 3 Placă perforată

→ Desfaceți îmbinarea înșurubată. → Îndepărtați magazia cu cele patru plăci perforate.

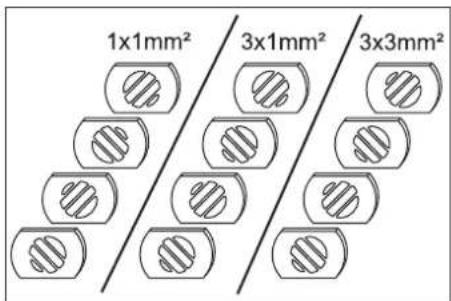

→ Poziționați cele patru plăci perforate în magazie, conform ilustrațiilor de mai sus (3 posibilități). Datele referitoare la dimensiuni de pe imagine se referă la mărimea găurilor. → Introduceți magazia cu plăcile perforate în Scrambler. → Înșurubați și strângeți îmbinarea înșurubată.

Prelungitor pentru duză (accesoriu)

Între pistol și duză se poate monta un prelungitor.

Lancea unghiulară se aplică între pistolul cu jet și duză.

1 Lance unghiulară 105°

2 Lance unghiulară 90°

Avertisment

Pericol de accidentare. La utilizarea lâncii unghiulare, în afara forței de recul la pistolul de stropit apare și o forță de rotație. Țineți ferm pistolul de stropit.

Începeți lucrul cu o presiune de jet redusă și măriți încet presiunea.

Mâner (accesoriu)

Mânerul poate fi fixat de prelungitor.

Iluminarea de lucru se montează între pistolul cu jet și duză. Aprinderea și stingerea iluminării de lucru este descrisă în capitolul "Utilizarea/Setări de bază".

Conectarea aerului comprimat

Observație

Pentru o funcționare corespunzătoare, aerul comprimat trebuie să aibă un conținut scăzut de umiditate. Aerul comprimat nu trebuie să conțină ulei, impurități și corpuri străine.

Compresorul trebuie să fie prevăzut cel puțin cu un aftercooler, separator de ulei și apă.

→ Închideți ventilul de depresurizare. → Conectați furtunul de aer comprimat la racordul de aer comprimat al aparatului. Presiunea de alimentare maximă de 1,6 MPa (16 bari) nu trebuie depășită în niciun caz.

Realizați conectarea la rețea

⚠ Pericol

Pericol de electrocutare.

Racordul electric trebuie efectuat de către un electrician, conform CEI 60364-1.

Aparatul trebuie prevăzut cu un întrerupător de protecție de tip B, 30 mA, pentru priză. Înainte de fiecare utilizare verificați cablul de rețea și ștecherul, să nu prezinte defecțiuni. Nu porniți aparatul cu cablul deteriorat. Un electrotehnician trebuie să schimbe cablul deteriorat.

Cablul de prelungire trebuie prevăzut cu o protecție IPX4, iar executarea cablului trebuie să corespundă cel puțin normei H 07 RN-F 3G1,5.

→ Introduceți ștecherul în priză.

Utilizarea

Umplerea cu zăpadă carbonică

⚠️ Pericol

Pericol de arsuri reci. Zăpada carbonică are o temperatură de -79 °C. Nu atingeți zăpada carbonică și părțile aparatului fără echipament de protecție. Purtați mănuși și îmbrăcăminte de protecție.

→ Deschideți capacul rezervorului de zăpadă carbonică. → Verificați ca acesta să nu conțină corpuri străine sau condens, eventual îndepărtați corpurile străine și condensul. → Introduceți granulele de zăpadă carbonică în rezervor.

Atenție

Pericol de deteriorare a aparatului. Ca mediu pulverizat se pot folosi doar granulele de zăpadă carbonică. Utilizarea altor medii pulverizate poate duce la pierderea garanției.

→ Închideți capacul rezervorului de zăpadă carbonică.

Observație

Pentru a evita deteriorările cauzate de granulele de zăpadă carbonică lipite, este bine să consumați întregul conținut al rezervorului de zăpadă carbonică înainte să introduceți o nouă doză. Înainte de pauzele mai lungi de lucru, lăsați aparatul să funcționeze până când rezervorul de zăpadă carbonică se golește în totalitate sau goliți rezervorul prin funcția pentru golirea zăpezii carbonice.

Setări

Observație

Setările aparatului depind de materia primă din care este fabricat obiectul de curățat și de murdărie.

→ Deblocați butonul de oprire în caz de urgență prin rotire. → Aduceți întrerupătorul principal al aparatului în poziția „I”. → Rotiți cheia de contact în sensul acelor de ceasornic. → Măriți/micșorați presiunea jetului cu butoanele pentru presiunea de jet.

Observație

Cu cât este mai mare presiunea jetului, cu atât mai eficient (agresiv) va fi și efectul de curățare.

→ Măriți/micșorați dozarea granulelor de zăpadă carbonică cu butoanele pentru dozarea zăpezii carbonice. → Rotiți cheia de contact în sensul invers al acelor de ceas și scoateți cheia. Prin închiderea automată a găurii cheii se evită penetrarea impurităților în timpul funcționării. Cu cheia de contact scoasă, aparatul este asigurat contra dereglării setărilor și resetării valorilor statistice.

Funcționarea

→ Efectuați lucrările de întreținere "Zilnic / După încheierea operației curente". (A se vedea capitolul "Îngrijire și întreținere").

⚠️ Pericol

Pericol de rănire din cauza granulelor de zăpadă carbonică zburătoare. Nu îndreptați pistolul cu jet spre oameni. Îndepărtați persoanele de la locul de utilizare și țineți-i departe în timpul utilizării (de ex. prin închiderea zonei).

Nu apropiați mâna de duză sau de jetul de gheață uscată în timpul funcționării aparatului.

Înainte de deconectarea pistolului cu jet de la furtunul mediului pulverizat și deconectarea furtunului de la aparat, închideți neapărat alimentarea cu aer comprimat, depresurizați aparatul și scoateți ștecherul din priză.

→ Închideți zona de lucru și preveniți accesul persoanelor în timpul funcționării instalației.

⚠️ Pericol

Pericol de intoxicare prin dioxid de carbon. Granulele de zăpadă carbonică sunt alcătuite din dioxid de carbon solid. La utilizarea aparatului conținutul de dioxid de carbon al aerului la locul de muncă crește considerabil. Aerisiți locul de muncă în mod corespunzător sau utilizați echipamente de protecție respiratorie.

Semnele unei concentrații foarte mari de dioxid de carbon:

• 3...5%: dureri de cap, frecvența ridicată a ritmului respirator.
• 7...10%: dureri de cap, greață, pierderea cunoștinței.

Dacă observați aceste semne, opriți aparatul imediat și ieșiți la aer liber, iar înainte de continuarea procesului de lucru îmbunătățiți condițiile de aerisire sau utilizați un aparat de respirație.

Dioxidul de carbon se strânge în locuri mai adânci. Evitați acumularea acestuia prin măsuri active de ventilare.

Respectați datele din fișa tehnică de siguranță a aparatului de produs zăpadă carbonică.

⚠️ Pericol

Pericol din cauza substanțelor nocive.

Dacă în timpul procesului de prelucrare se pot genera prafuri care afectează sănătatea, întreprindeți măsuri de siguranță corespunzătoare înainte de începerea lucrărilor.

⚠️ Pericol

Pericol de explozie!

Nu prelucrați metale ușoare și piese cu conținut de metal în același timp.

Dacă prelucrați în același timp metale ușoare și materiale cu conținut de fier, îndepărtați de la locul de prelucrare și de pe instalația de aspirare orice fel de alte materiale înainte de începerea lucrului.

Pericol prin explozii de pulberi. Dacă în cursul lucrărilor se produc pulberi inflamabile, trebuie să evitați acumularea acestora. Îndepărtați pulberile la intervale regulate, pentru a evita adunarea unor cantități critice.

→ Asigurați aerisirea corespunzătoare a încăperilor mici în timpul procesului de prelucrare, pentru ca concentrația de dioxid de carbon din aer să nu depășească valorile permise.

→ Fixați obiectul de curățat, dacă este nevoie.

Pericol

Pericol de rănire prin descărcări electrostatice, pericol de deteriorare a ansamblurilor electronice. În timpul procesului de curățare obiectul de curățat poate să se încarce electric. De aceea legați obiectul de curățat la pământ și mențineți legătura la pământ în stare perfectă de-a lungul întregului proces de curățare.

Avertisment

Pericol de accidentare prin împiedicare. Amplasați furtunul de mediu pulverizat și conducta de pulverizare în așa fel, încât să nu existe pericol de împiedicare.

Atenție

Pericol de deteriorare prin penetrarea corpurilor străine în rezervorul de zăpadă carbonică. În timpul utilizării țineți capacul rezervorului de zăpadă carbonică în stare închisă.

→ Conectați electric cablul de împământare la obiectul curățat sau asigurați împământarea obiectului curățat printr-o altă metodă.

→ Deblocați butonul de oprire în caz de urgență prin rotire.

→ Selectați regimul de funcționare 1 Jet de aer comprimat sau 2 Jet de zăpadă carbonică cu ajutorul selectorului pentru regimurile de funcționare de la pistolul cu jet.

→ Stați pe o suprafață stabilă, luați o poziție stabilă pentru a nu fi dezechilibrat din cauza reculului pistolului de stropire.

Pentru evitarea formării unei forțe prea mari de recul prin pornirea bruscă a aerului comprimat, puteți regla mărirea lentă a presiunii de jet (vezi "Utilizarea/Setări de bază", punctul de meniu Softstart).

→ apăsați butonul de siguranță a pistolului cu jet.

→ Activați jetul de zăpadă carbonică prin acționarea manetei de pe pistol și efectuați procesul de curățare.

Observație

În cazul în care utilizați pistolul cu jet Advanced puteți porni și opri dozarea granulelor de zăpadă carbonică cu ajutorul butonului PORNIRE/OPRIRE dozare zăpadă carbonică de pe pistol. Dacă dozarea a fost oprită butonul luminează cu roșu și pe afișaj apare mesajul "Ice off". În plus în cazul pistolului cu jet Advanced puteți regla presiunea jetului și cantitatea de zăpadă carbonică la pistol.

Atenție

Pericol de deteriorare a sistemului de dozare prin penetrarea impurităților. În timpul funcționării cu jet lăsați capacul rezervorului de zăpadă carbonică închis, pentru a împiedica penetrarea impurităților desprinse de pe suprafața curățată.

Oprirea în caz de urgență

→ Eliberați maneta pistolului cu jet.

→ Apăsați butonul de avarie.

Dozarea zăpezii carbonice se oprește și se întrerupe jetul de aer, care iese din duză.

→ Întrerupeți alimentarea cu aer comprimat.

Punerea în funcțiune după OPRIRE DE URGENȚĂ

→ Deblocați butonul de oprire în caz de urgență prin rotire.

Întreruperea utilizării

→ Eliberați maneta pistolului cu jet.

→ În timpul pauzelor de lucru, pistolul cu jet poate fi introdus în suportul acestuia de pe aparat.

Observație

În timpul pauzelor mai lungi de lucru, granulele de zăpadă carbonică din rezervor pot să se lipească. De aceea, nu țineți pauze de lucru mai lungi de 20 de minute. Înaintea pauzelor de lucru mai lungi, goliți rezervorul de zăpadă carbonică.

Goliți condensul

Aerul comprimat, cu care este prevăzut aparatul, este condus printr-un separator de apă. Datorită acestui fapt, în separatorul de apă se strânge condens, care trebuie golit din timp în timp.

→ Așezați rezervorul de colectare sub orificiul de evacuare a condensului. → Deschideți încet ventilul de depresurizare și așteptați până când condensul se scurge din aparat.

Observație

Pentru menajarea mediului înconjurător, eliminați condensul într-un mod compatibil cu mediul înconjurător.

Funcția de statistică

Afișarea valorilor

→ Aduceți întrerupătorul principal al aparatului în poziția „I”. → Apăsați scurt butonul de statistică, se va afișa durata de funcționare.

t: durata de funcționare de la ultima resetare.

T: durata totală de funcționare.

→ Apăsați scurt butonul de statistică, se va afișa cantitatea prelucrată de zăpadă carbonică.

m: cantitate de zăpadă carbonică prelucrată de la ultima resetare.

M: Volum total de zăpadă carbonică.

→ Apăsați scurt butonul de statistică, se va afișa consumul mediu de zăpadă carbonică.

q: consumul mediu de zăpadă carbonică de la ultima resetare.

Q: consumul mediu total de zăpadă carbonică.

Resetarea valorilor

→ Rotiți cheia de contact în sensul acelor de ceasornic. → Apăsați butonul de statistică timp de 4 secunde.

Observație

Valorile totale nu pot fi șterse.

Setări de bază

→ Apăsați simultan butoanele pentru mărirea și micșorarea presiunii de jet și țineți-le apăsate, apoi rotiți cheia de contact în sensul acelor de ceasornic.

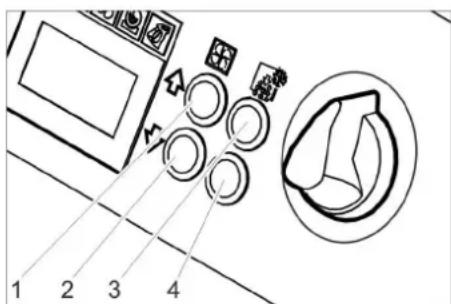

În regimul de funcționare Setări de bază tastele dispun de funcțiile următoare:

1 Mărirea valorii 2 Micșorarea valorii 3 Punctul de meniu de mai sus 4 Punctul de meniu de mai jos

Punct de meniu	Domeniu de reglare	Descriere
Softstart	0, 1, 2, 3, 4, 5 secunde	Pornire ușoară, durează până la atingerea presiunii de jet selectate
T_Dump	1, 2, 3, 4, 5 minute	Durata procesului de goli-re a zăpezii carbonice
Language	metric, anglo-saxon	Unități de măsură metric: kg/h, MPa anglo-saxon: lbs, psi
Lighting	ON/OFF Aprindere/stingere iluminare duză (opțional)
Mod demo	ON/OFF Regim de demonstrare: Se simulează utilizarea, dozarea aerului comprimat și a zăpezii carboni-ce este blocată.

Părăsirea setărilor de bază

→ Rotiți cheia de contact în sensul invers al acelor de ceasornic.

Scoaterea din funcțiune

⚠️ Pericol

Pericol de arsuri reci. Zăpada carbonică are o temperatură de -79 °C. Nu atingeți zăpada carbonică și părțile aparatului fără echipament de protecție. Purtați mănuși și îmbrăcăminte de protecție.

⚠️ Pericol

Pericol de rănire din cauza granulelor de zăpadă carbonică zburătoare. Nu îndreptați pistolul cu jet spre oameni. Îndepărtați persoanele de la locul de utilizare și țineți-le departe în timpul utilizării (de ex. prin închiderea zonei).

→ Întrerupeți alimentarea cu aer comprimat. → Așezați rezervorul de colectare sub orificiul de evacuare a condensului. → Deschideți încet ventilul de depresurizare și așteptați până când condensul și aerul comprimat se evacuează din aparat. → Așezați rezervorul de colectare sub orificiul de evacuare a zăpezii carbonice. → Apăsați butonul pentru golirea rezervorului de zăpadă carbonică și așteptați până când rezervorul se golește.

Golirea zăpezii carbonice încetează după durata de timp preselectată (vezi "Setări de bază").

Apăsați butonul pentru golirea rezervorului de zăpadă carbonică de mai multe ori, dacă este nevoie.

Observație

Pentru menajarea mediului înconjurător, eliminați condensul într-un mod compatibil cu mediul înconjurător.

→ Aduceți comutatorul aparatului pe „0/OFF“. → Decuplați conducta de aer comprimat de la aparat. → Scoateți ștecherul din priză. → Curățați cablul pentru legare la pământ și înfășurați-l. → Eliminați materialul pulverizat uzat respectând reglementările în vigoare.

Transport

⚠️ Pericol

Pericol de accidente datorită resturilor de zăpadă carbonică din aparat. Înaintea transportului într-un vehicul închis, goliți în totalitate zăpada carbonică din aparat, pentru a evita intoxicarea pasagerilor prin dioxid de carbon.

→ Executați pașii descriși în capitolul "Scoaterea din funcțiune" înainte de transport. → Așezați aparatul pe vehiculul de transport. → Blocați frânele rolelor de ghidare. → Fixați aparatul cu curele de prindere de autovehicul.

Depozitarea

Atentie

Pericol de rănire și deteriorare a aparatului! La depozitare țineți cont de greutatea aparatului.

Aparatul poate fi depozitat doar în spațiile interioare.

Îngrijirea și întreținerea

Indicații de întreținere

Baza pentru exploatarea în siguranță a instalației o reprezintă întreținerea regulată, conform planului de întreținere de mai jos. Folosiți doar piesele de schimb originale ale producătorului sau componentele recomandate de acesta, precum

– piese de schimb și piese supuse uzurii,

- accesorii,

– substanțe tehnologice,

- detergenti.

⚠️ Pericol!

Pericol de accidentare în timpul lucrărilor pe aparat. Înainte de a efectua lucrări la aparat, executați pașii descriși în capitolul "Scoaterea din funcțiune".

⚠️ Pericol

Pericol de arsuri reci prin zăpadă carbonică și părțile reci ale aparatului. La lucrările pe aparat purtați haine de protecție la îngheț corespunzătoare sau îndepărtați zăpada carbonică și lăsați aparatul să se încălzească.

⚠ Pericol

Pericol prin expansiunea volumetrică și de arsuri reci.

Nu puneți zăpada carbonică în gură.

Atenție

Pericol de deteriorare. Nu curățați pistolul cu jet cu dizolvanți, benzină sau soluții de curățat cu conținut de ulei.

Contractul de întreținere

Pentru a garanta utilizarea instalației în condiții de siguranță, se recomandă încheierea unui contract de întreținere. Adresați-vă unui service Kärcher autorizat.

Planul de întreținere

Zilnic înaintea utilizării

→ Verificați furtunul de mediu pulverizat să nu fie rupt, îndoit sau deteriorat. Zonele moi de pe suprafața furtunului indică uzura părții interioare a furtunului. Înlocuiți furtunurile defecte sau uzate cu furtunuri noi. → Verificați cablul electric și ștecherul dacă sunt deteriorate. Solicitați schimbarea pieselor defectate de către serviciul clienți.

La fiecare 100 de ore de funcționare

→ Verificați locurile de conectare ale furtunului de mediu de pulverizare, ale aparatului și ale pistolului cu jet în privința deteriorărilor și a uzurii. Înlocuiți furtunul defect, apelați la serviciul pentru clienți pentru înlocuirea cuplajelor defecte ale aparatului și ale pistolului cu jet. → Verificați dispozitivul de dozare, să nu prezinte deteriorări și neetanșeități. Dacă observați vreo deteriorare/neetanșeitate anunțați serviciul pentru clienți. → Verificați capacele de fixare ale roților din spate, să fie bine prinse.

După 500 de ore de funcționare sau anual

→ Aparatul trebuie dus la service pentru a fi verificat.

La fiecare 2 ani

→ Înlocuiți furtunul de mediu pulverizat cel puțin o dată la 2 ani.

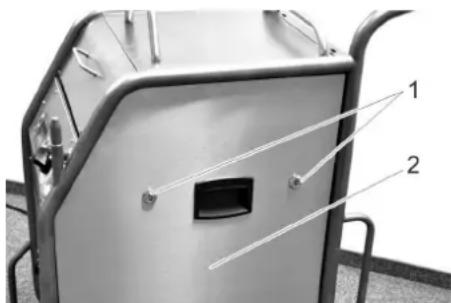

Deschiderea aparatului

Pentru efectuarea lucrărilor de întreținere trebuie să îndepărtați învelișurile laterale ale aparatului:

1 Dispozitiv de închidere rapidă

2 Înveliș lateral

→ Deschideți dispozitivele de închidere rapidă în sensul invers al acelor de ceasornic. → Îndepărtați învelișul lateral.

Lucrări de întreținere

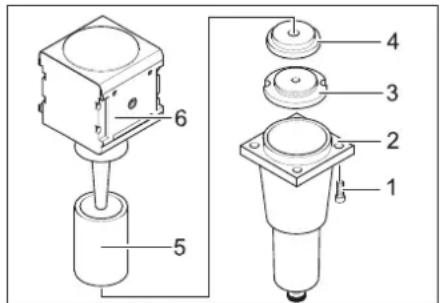

Înlocuiți cartușul de filtru din separatorul de apă

1 Șurub 2 Partea inferioară 3 Piuliță 4 Geam 5 Cartuș de filtru 6 Partea superioară

→ Deșurubați cele 4 șuruburi. → Îndepărtați partea inferioară. → Desfaceți piulița. → Îndepărtați șaiba. → Scoateți cartușul de filtru și înlocuiți-l cu un cartuș nou. → Asamblați separatorul de apă în ordine inversă.

Inspecții

Conform BGV D 26 următoarele inspecții trebuie efectuate de către un specialist. Rezultatul inspecției trebuie consemnat în scris în forma unui certificat de inspecție. Certificatul de inspecție trebuie păstrat de către proprietarul aparatului până la următoarea inspecție.

După o pauză de lucru mai lungă de un an

→ Verificați aparatul în privința stării și funcționării perfecte.

După schimbarea locului de instalare

→ Verificați aparatul în privința stării și funcționării și instalării perfecte.

După lucrările de repunere în funcțiune sau schimbările care ar putea afecta siguranța în funcționare,

verificați aparatul în privința stării, funcționării și instalării perfecte.

Remedierea defecțiunilor

⚠️ Pericol!

Pericol de accidentare în timpul lucrărilor pe aparat. Înainte de a efectua lucrări la aparat, executați pașii descriși în capitolul "Scoaterea din funcțiune".

Pericol

Pericol de arsuri reci prin zăpadă carbonică și părțile reci ale aparatului. La lucrările pe aparat purtați haine de protecție la îngheț corespunzătoare sau îndepărtați zăpada carbonică și lăsați aparatul să se încălzească.

⚠️ Pericol

Pericol prin expansiunea volumetrică și de arsuri reci.

Nu puneți zăpada carbonică în gură.

Erori cu afișaj pe ecran

Afișaj pe ecran	Lampă de control (LC)	Cauza posibilă Remedierea De	către	cine
E001 LC pentru tensiune de comandă luminează roșu.		Tensiune de comandă prea scăzută	Opriți aparatul, așteptați puțin, porniți aparatul.Verificați prizaDacă codul de eroare apare din nou, informați serviciulpentru clienti Kärcher	Utilizatorul
E002 LC pentru Oprire de urgență luminează roșu.		Butonul pentru Oprire de urgență este apăsat	Deblocati butonul de oprire în caz de urgență prin rotire.	Utilizatorul
E003 LC pentru aerul comprimat luminea-ză roșu.		Presiunea sau alimentarea cu aer comprimat sunt prea scăzute	Creșteți presiunea.Opriți aparatul, așteptați puțin, porniți aparatul.	Utilizatorul
E004 LC pentru dozare luminează roșu.		Deranjament la unitatea de do-zare	Opriți aparatul, așteptați puțin, porniți aparatul.Dacă codul de eroare apare din nou, informați serviciulpentru clienti Kärcher	Utilizatorul
E005 LC pentru pistolul cu jet luminează roșu.		Conexiunea între aparat și pistolul cu jet este întreruptă.	Verificați conexiunea corectă a cablului de comandă.Verificați cablul de comandă în privința deteriorărilor.	Utilizatorul
E006 LC pentru pistolul cu jet luminează roșu.		Scurtcircuit la pistolul cu jet sau cablul de comandă	Înlocuiti pistolul sau furtunul de pulverizare împreunăcu cablul de comandă.	Utilizatorul
E007 LC pentru aerul comprimat luminează roșu.		Deranjament la ventilul de re-glare a aerului comprimat	Luați legătura cu service-ul autorizat. Utilizatorul
E008 LC pentru pistolul cu jet luminează porto-caliu		Maneta pistolului cu jet a fost acționată în timpul pornirii sau deblocării butonului de Oprire de urgență	Eliberați maneta pistolului cu jet. Utilizatorul

Erori fără afișaj pe ecran

Defecțiunea Cauza posibilă Remedierea De către		cine
Afișajul este gol, chiar dacă aparatul este pornit de la întrerupătorul principal	Ștecherul nu este introdus în priză. Se introdu S-a declanșat siguranța F1 Desprindeți învelișul lateral și deblocați siguranța F1 printr-o apăsare.	Utilizatorul
Nu există aer comprimat chiar dacă maneta pistolului este trasă	Presiune prea scăzută la alimentarea cu aer comprimat	Controlați nivelul de presiune. Utilizatorul
	Presiunea jetului este reglată la o valoare prea mică	Măriți presiunea de jet. Utilizatorul
	S-a întrerupt alimentarea cu curent electric Verificați alimentarea cu curent electric. Lampa de control pentru "Pornire aparat" trebuie să lumineze verde.	Utilizatorul
	Butonul pentru Oprire de urgență este apăsat	Deblocați butonul de oprire de urgență prin rotire. Lampa de control pentru "Pornire aparat" trebuie să lumineze verde.
	Cablul de comandă nu este conectat corect Verificați conexiunea între cablul de comandă și pistol, cât și între cablul de comandă și aparat.	Utilizatorul
	Cablul de comandă este defect. Înlocuiți furtunul pentru mediul pulverizat. Utilizatorul
Jetul de aer comprimat este prea slab	Presiunea jetului este reglată la o valoare prea mică	Măriți presiunea de jet. Utilizatorul
	Presiunea de la alimentarea cu aer comprimat este prea mică sau debitul compresorului este prea scăzut	Controlați nivelul de presiune și debitul. Utilizatorul
	Cartușul de filtru din separatorul de apă este înfundat.	Înlocuiți cartușul de filtru din separatorul de apă.
	Furtunul pentru mediul pulverizat sau pistolul de jet sunt înfundate	Înlocuiți furtunul pentru mediul pulverizat sau pistolul de jet sau desfundați-le. Măriți presiunea de regim și /sau reduceți dozarea zăpezii carbonice.
Nu există granule de zăpadă carbonică în jetul de aer comprimat!	Dozarea zăpezii carbonice este oprită (numai în cazul pistolului Advanced), butonul pentru Oprire/pornire dozare zăpadă carbonică luminează roșu și pe afișaj apare mesajul "Ice off".	Apăsați butonul PORNIRE/OPRIRE dozare zăpa-dă carbonică de la pistolul Advanced.
	Rezervorul de zăpadă carbonică este goală	Umpleți rezervorul de zăpadă carbonică
	Zăpada carbonică s-a topit	Goliți rezervorul de zăpadă carbonică și umpleți-l cu granule proaspete de zăpadă carbonică.
	Vibratorul din rezervorul de zăpadă carbonică nu funcționează	Luați legătura cu service-ul autorizat.
	Motorul de acționare a dispozitivului de doza-re este suprasolicitat	Lăsați dispozitivul de dozare să se decongeleze
	La rezervorul de zăpadă carbonică există scurgeri de aer comprimat	Curățați canalul de compensare a presiunii din dispozitivul de dozare.
	Discul de dozare din unitatea de dozare este defect	Înlocuiți discul de dozare.

Date tehnice

Racordul electric
Tensiunea V 220...240
Tipul curentului 1~
Frecvența Hz 50
Puterea absorbită kW 0,6
Clasa de protecție IPX4
Întrerupător de protecție precomutat FI delta I în A 0,03
Curent de scurgere, tip mA 7,5
Aer comprimat
Valori nominale furtun țoli 3/4
Presiune de alimentare (max.) MPa (bar) 1,6 (16)
Presiune de alimentare (min.)	MPa (bar) 0,2 (2)
Consum de aer comprimat	m3/min	2...12
Calitatea aerului comprimat	uscat, fără ulei
Caracteristicile de performanță
Presiune jet (max.)	MPa (bar) 1,6 (16)
Diametrul granulelor de zăpadă carbonică (max.)	mm	3
Consum de zăpadă carbonică	kg/h	30...120
Dimensiunile
Capacitate rezervor de zăpadă carbonică	kg	40
Lățime	mm	716
Adâncimea	mm	850
Înălțime	mm	1102
Greutatea cu accesorii	kg	101,5
Greutate, în stare de funcționare, cu rezervor de zăpadă carbonică plin	kg	140
Presiune anvelope (max.)	MPa (bar) 0,2 (2)
Greutate dispozitiv de pulverizare (furtunul de mediu pulverizat, pistol cu jet, cutie de scule)	kg	10
Reculul max. al pistolului cu jet	N	100
Cuplul max. al pistolului cu jet, numai pentru duză cotită	N	40
Nivel de zgomot LpA	dB(A)	114
Nivelul puterii acustice LWA	dB(A)	136
Nesiguranță K	dB(A)	5
Vibrații aparat
Pistol cu jet	m/s2	1,2
Furtun de mediu pulverizat	m/s2	1,2

Accesorii

Îmbrăcăminte de protecție

Ochelari de protecție fără limitarea câmpului vizual, nr. piesă: 6.321-208.0

Mănuși de protecție la îngheț cu profil anti-alunecare, categoria III conform EN 511, Nr. piesă: 6.321-210.0

Cască antifon nr. piesă: 6.321-207.0

Dispozitiv de pulverizare

Duză cu jet rotund, L, lungă

Nr. piesă: 4.574-019.0

Duză cu jet rotund, L, foarte lungă

Nr. piesă: 4.574-016.0

Duză cu jet rotund, M, lungă

Nr. piesă: 4.574-018.0

Duză cu jet rotund, M, scurtă

Nr. piesă: 4.130-418.0

Duză cu jet rotund, L, scurtă

Nr. piesă: 4.130-419.0

Duză cu jet plat

Nr. piesă: 4.130-423.0

Ac duză cu jet plat, M, 6 mm

Nr. piesă: 4.130-421.0

Ac duză cu jet plat, L, 8 mm

Nr. piesă: 4.130-420.0

Ac duză cu jet plat, XL, 10 mm

Nr. piesă: 4.130-422.0

Lance unghiulară 90°

Nr. piesă: 4.321-203.0

Lance unghiulară 105°

Nr. piesă: 4.321-204.0

Prelungitor pentru duză 300 mm.

Nr. piesă: 4.130-417.0

Mâner

Nr. piesă: 6.321-206.0

Scrambler

Nr. piesă 4.110-015.0

Lumini de lucru

Nr. piesă: 2.815-422.0

Furtun de protecție pentru lance, plastic, 100 m

Nr. piesă: 6.667-214.0

Garanție Declarație

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventuale defecțiuni ale acestui aparat, care survin în perioada de garanție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentați-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată.

de conformitate

Prin prezenta declarăm că aparatul desemnat mai jos corespunde cerințelor fundamentale privind siguranța în exploatare și sănătatea incluse în directivele UE aplicabile, datorită conceptului și a modului de construcție pe care se bazează, în varianta comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Aparat cu jet de zăpadă carbonică

Tip: 1.574-xxx

Norme de aplicare naționale:

GS-STE-13 (cu referire la)

Semnatarii acționează în numele și prin împuternicirea Consiliului director.

H. Jenner

Reprezentant autorizat pentru eliberarea documentelor

S. Reiser

Alfred Kärcher SE & Co. KG
