Typ produktu	Parný čistič (suchý ľad)
Značka	Kärcher
Model	IB 15120
Elektrické napájanie	220-240 V ~ 50 Hz, 0.6 kW
Prívod stlačeného vzduchu	Tlak 0,2-1,6 MPa (2-16 bar), prietok 2-12 m³/min
Maximálny tlak trysky	1,6 MPa (16 bar)
Spotreba suchého ľadu	30-120 kg/h
Kapacita zásobníka na suchý ľad	40 kg
Rozmery (D x Š x V)	716 x 850 x 1102 mm
Hmotnosť s príslušenstvom	101,5 kg
Hmotnosť pripravený na prevádzku	140 kg
Stupeň krytia	IPX4
Hladina akustického tlaku	114 dB(A)
Hladina akustického výkonu	136 dB(A)
Teplota suchého ľadu	-79 °C
Bezpečnosť	Núdzové zastavenie, detekcia CO2, uzemnenie, ochrana pred úrazom elektrickým prúdom (prúdový chránič 30 mA)
Odporúčané ochranné vybavenie	Ochranné okuliare proti črepinám, rukavice proti chladu, ochrana sluchu, ochranný odev
Údržba	Denná (kontrola hadice a káblov); každých 100 h (spojky, dávkovanie); každých 500 h alebo ročne (kontrola servisom); každé 2 roky (výmena hadice)
Súčasťou balenia	Brúsna pištoľ, trysky s kruhovým prúdom (L, M), tryska s plochým prúdom, ochranná hadica, atď.
Záruka	Podľa podmienok v danej krajine, kontaktujte predajcu alebo servis Kärcher

Často kladené otázky - IB 15120 Kärcher

Aké bezpečnostné opatrenia treba dodržiavať pri používaní Kärcher IB 15120?

Noste ochranné okuliare proti črepinám, rukavice proti chladu (EN 511), ochranu sluchu a ochranný odev. Nikdy nesmerujte prúd na osoby. Zaistite dostatočné vetranie, aby ste predišli hromadeniu oxidu uhličitého. Použite uzemnenie na zabránenie elektrostatickým výbojom.

Ako naplniť zásobník na suchý ľad?

Otvorte veko zásobníka. Skontrolujte neprítomnosť cudzích predmetov a kondenzátu. Noste ochranné rukavice a nasypte pelety suchého ľadu (max. priemer 3 mm). Neplňte inými látkami. Po naplnení zatvorte veko.

Ako spustiť prístroj?

Pripojte napájací kábel a prívod stlačeného vzduchu. Otočte tlačidlo núdzového zastavenia na odomknutie. Prepnite hlavný vypínač do polohy "I". Otočte kľúčový spínač v smere hodinových ručičiek. Nastavte tlak prúdu a dávkovanie suchého ľadu pomocou príslušných tlačidiel. Potom stlačte spúšť pištole.

Ako nastaviť tlak prúdu a dávkovanie suchého ľadu?

Použite tlačidlá "+" a "-" na ovládacom paneli na zvýšenie/zníženie tlaku prúdu a dávkovania suchého ľadu. Maximálny tlak je 1,6 MPa (16 bar). Dávkovanie je možné nastaviť od 30 do 120 kg/h.

Čo robiť pri zobrazení chybového kódu (E001 až E008)?

Pozrite si tabuľku pomoci pri poruche v návode. Napríklad E001: príliš nízke riadiace napätie – vyraďte prístroj z prevádzky, počkajte a potom ho znova zapnite. E002: stlačené núdzové zastavenie – otočte tlačidlo na odomknutie. Ak chyba pretrváva, kontaktujte servis Kärcher.

Ako udržiavať Kärcher IB 15120?

Pred každým použitím skontrolujte stav prúdovej hadice a elektrických káblov. Každých 100 hodín skontrolujte spojky a tesnosť dávkovania. Každých 500 hodín alebo ročne nechajte prístroj skontrolovať servisom. Prúdovú hadicu vymeňte každé 2 roky.

Čo je scrambler a ako ho používať?

Scrambler je príslušenstvo, ktoré reže pelety suchého ľadu na malé kúsky pre jemnejšie čistenie. Montuje sa medzi pištoľ a trysku. Obsahuje perforované dosky (1x1, 3x1, 3x3 mm), ktoré sa umiestňujú podľa požadovaného stupňa fragmentácie.

Ako prepravovať a skladovať prístroj?

Pred prepravou úplne vyprázdnite zásobník na suchý ľad a vypustite stlačený vzduch. Zablokujte brzdy a upevnite prístroj popruhmi. Skladujte vo vnútri. Pozor na hmotnosť 140 kg pripraveného na prevádzku.

Aké príslušenstvo je k dispozícii pre model IB 15120?

Trysky s kruhovým prúdom (krátka, dlhá, extra dlhá), tryska s plochým prúdom s rôznymi vložkami (6, 8, 10 mm), zahnuté nadstavce (90° a 105°), predĺženie trysky (300 mm), rukoväť, scrambler, pracovné osvetlenie a ochranná hadica. Všetky sú voliteľné okrem niektorých, ktoré sú súčasťou balenia.

Kde nájsť náhradné diely a servis?

Kontaktujte autorizovaného predajcu alebo najbližší servis Kärcher. Používajte iba originálne diely. Je možné uzavrieť zmluvu o údržbe na zabezpečenie spoľahlivej prevádzky. Uschovajte doklad o kúpe pre záruku.

NÁVOD NA OBSLUHU IB 15120 Kärcher

Plochá otryskávací tryska

Kulatá otryskávací tryska, M, krátká

Díl č.: 4 130-418.0

Kulatá otryskávací tryska, L, krátká

Díl č.: 4 130-419.0

Plochá otryskávací tryska

Díl č.: 4 130-423.0

Plochá otryskávací tryska, M, 6 mm

Díl č.: 4 130-421.0

Plochá otryskávací tryska, L, 8mm

Díl č.: 4 130-420.0

Plochá otryskávací tryska, XL, 10 mm

Díl č.: 4 130-422.0

Pred prvým použitím vášho zariadenia si prečítajte tento pôvodný návod na použitie, konajte podľa neho a uschovajte ho pre neskoršie použitie alebo pre dľalšieho majitel’a zariadenia.

Obsah

Obsah.... SK .. 1

Ochrana životného prostredia SK .. 1

Používanie výrobku v súlade s jeho určením. . . . . . . . . SK .. 2

Funkcia.... SK .. 2

Uvedenie do prevádzky ... SK .. 4

Obsluha SK..6

Vyradenie z prevádzky .... SK .. 8

Transport. SK 8

Uskladnenie .... SK .. 8

Údržba a ošetrovanie ..... SK .. 8

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obalové materiály láskavo nevyhadzujte do komunálneho odpadu, ale odovzdajte ich do zberne druhotných surovín.

Vyradené stroje obsahujú hodnotné recyklovatel'né látky, ktoré by sa mali opät' zužitkovat'. Batérie, olej alebo podobné látky sa nesmú dostat' do životného prostredia. Vyradené prístroje likvidujte preto len prostredníctvom na to určených zberných systémov.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

Zariadenie smú obsluhovať len osoby, ktoré si prečítali a pochopili tento návod na prevádzku. Hlavne musia dodržiavať všetky bezpečnostné pokyny.

→ Tento návod na prevádzku uschovajte tak, aby bol obsluhe neustále k dispozícii.

Stupne nebezpečenstva

⚠️Nebezpečenstvo

Pri bezprostredne hroziacom nebezpečenstve, ktoré spôsobí vážne zranenia alebo smrt.

⚠Pozor

V prípade nebezpečnej situácie by mohla viest' k vážnemu zraneniu alebo smrti.

Pozor

V prípade možnej nebezpečnej situácie by mohla viest'k ľahkým zraneniam alebo vecným škodám.

Symboly na prístroji

Nebezpečenstvo poranenia okolo lietajúcimi kúskami suchého l'adu. Pištol' nesmerujte na osoby. Tretie osoby sa nesmú na mieste použitia nachádzať a počas prevádzky im zabráňte prístupu (napr. uzáverou).

Počas prevádzky nechytajte trysku alebo prúd suchého ľadu.

⚠️Nebezpečenstvo

– 3...5%: bolesti hlavy, vyššia frekvencia dýchania.
- 7...10%: bolesti hlavy, zvracanie resp. bezvedomie.

Pri vzniku týchto náznakov okamžite vypnite zariadenie a prejdite na čerstvý vzduch. Pred pokračovaním práce vyvetrajte alebo použite dýchací prístroj.

Nebezpečenstvo zranenia elektrostatickými výbojmi, nebezpečenstvo poškodenia elektronických konštrukčných skupín. Pri čistení sa môže čistený predmet elektricky nabit. Čistený predmet elektricky uzemnite a uzemnenie udržujte počas celého čistenia v dobrom stave.

⚠️Nebezpečenstvo

Nebezpečenstvo poranenia chladom. Suchý ľad má teplotu -79 °C. Suchého ľadu a studených dielov zariadenia sa nikdy nedotýkajte bez ochrany.

⚠️Nebezpečenstvo

Nebezpečenstvo poranenia okolo lietajúcimi kúskami suchého ľadu alebo čiastočkami nečistôt. Noste tesne uzavreté ochranné okuliare.

Nebezpečenstvo poškodenia sluchu. Noste ochranu sluchu.

Ochranná výbava nesmie bránit' vizuálnemu kontaktu a dorozumievaniu s pracovným okolím.

⚠️Nebezpečenstvo

Nebezpečenstvo poranenia okolo lietajúcimi kúskami suchého ľadu alebo čiastočkami nečistôt.

Nebezpečenstvo poranenia spôsobené kontaktom so studenými súčiastkami prístroja.

Noste ochranné rukavice podľa EN 511 a ochranný odev s dlhými rukávmi.

Nebezpečenstvo zranenia neúmyselným rozbehnutím zariadenia. Pri prácach na zariadení vytiahnite sieťovú zástrčku zo zásuvky.

⚠️Nebezpečenstvo

Nebezpečenstvo zranenia chladom suchého ľadu alebo chladnými čast'ami zariadenia. Pri prácach na zariadení noste vhodný ochranný odev alebo odstránte suchý ľad a zariadenie nechajte zohriat'.

⚠️Nebezpečenstvo

Nebezpečenstvo spôsobené volumetrickým rozpínaním a spaľovaním chladu. Suchý ľad nikdy nedávajte do úst.

⚠ Pozor

Nebezpečenstvo zranenia okolo lietajúcimi predmetmi. L'ahké čistené predmety upevnite a zabráňte ich strhávaniu prúdom su-chéhoľadu.

⚠Pozor

Pre prevádzku tohto zariadenia platia v Spolkovej republike Nemecko nasledovné predpisy a smernice (dajú sa zaobstarat' u Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln):

– BGV D 26 Striekacie práce
– Návod na použitie pre BGV D 26
– BGR 117 Práce v úzkych priestoroch
– BGR 139 Bezpečnostné pravidlá pre osoby - núdzové signálne zariadenia.
– BGR 189 Použitie ochranného odevu
– BGR 195 Použitie ochranných rukavíc
– BGR 500 Prevádzkovanie pracovných prostriedkov
– BGI 534 Práce v úzkych priestoroch
– BGI 836 Plynová výstraha
Dodržiavajte národné bezpečnostné pokyny a bezpečnostné nariadenia, ako aj národné predpisy profesných združení a odborných zvázov!

Bezpečnostné prvky

Tlačidlo Núdzové vypnutie

Ak sa stlačí tlačidlo núdzového vypnutia, zastaví sa dávkovanie suchého ľadu a prúdenie vzduchu z dýzy sa preruší.

Vypnutie v núdzovej situácii

→ Uvoľnite spúšťaciu páku striekacej pištole.
→ Stlačte tlačidlo núdzového vypnutia. Dávkovanie suchého ľadu sa zastaví a preruší sa prúd vzduchu z trysky.
→ Prerušte prívod stlačeného vzduchu.

Používanie výrobku v súlade s jeho určením

Zariadenie slúži na odstraňovanie nečistôt pomocou kusov suchého ľadu, ktoré sú urýchlené prúdom vzduchu.

Zariadenie sa nesmie prevádzkovat' v priestoroch ohrozených výbuchom.

Ako otryskávací prostriedok sa smú použit' len kúsky suchého ľadu. Použitie iného otryskávacieho prostriedku môže viest' k poškodeniu zariadenia.

Funkcia

Stlačený vzduch sa cez tlakový regulačný ventil dostane do striekacej pištole. Pri stlačení spúšt'acej páky striekacej pištole sa otvorí ventil a prúd vzduchu vystupuje zo striekacej pištole. Okrem toho sa kúsky su-chého ľadu dávkujú cez dávkovacie zari-denie do prúdu vzduchu. Prídavné dávkovanie sa dá vypnút prevádzkovým vypínačom. Kusy suchého ľadu narážajú na čistený povrch a odstraňujú nečistotu. Pomocou kusov suchého ľadu, ktoré majú teplotu -79 °C, vznikajú dodatočne tepelné pnutia medzi nečistotou a čisteným pred-metom, ktoré takisto prispievajú k uvoľneniu nečistôt. Okrem toho sa suchý ľad pri náraze okamžite premieňa na plynný kys-ličník uhličitý a zaberá tak 700 násobný objem. Zo suchého ľadu uvoľnená nečistota tak odskočí preč.

Počas striekania sa vibrátor na nádrži na suchý l'ad stará o neustále zosúvanie ku-sov suchého l'adu.

Ovládacie prvky

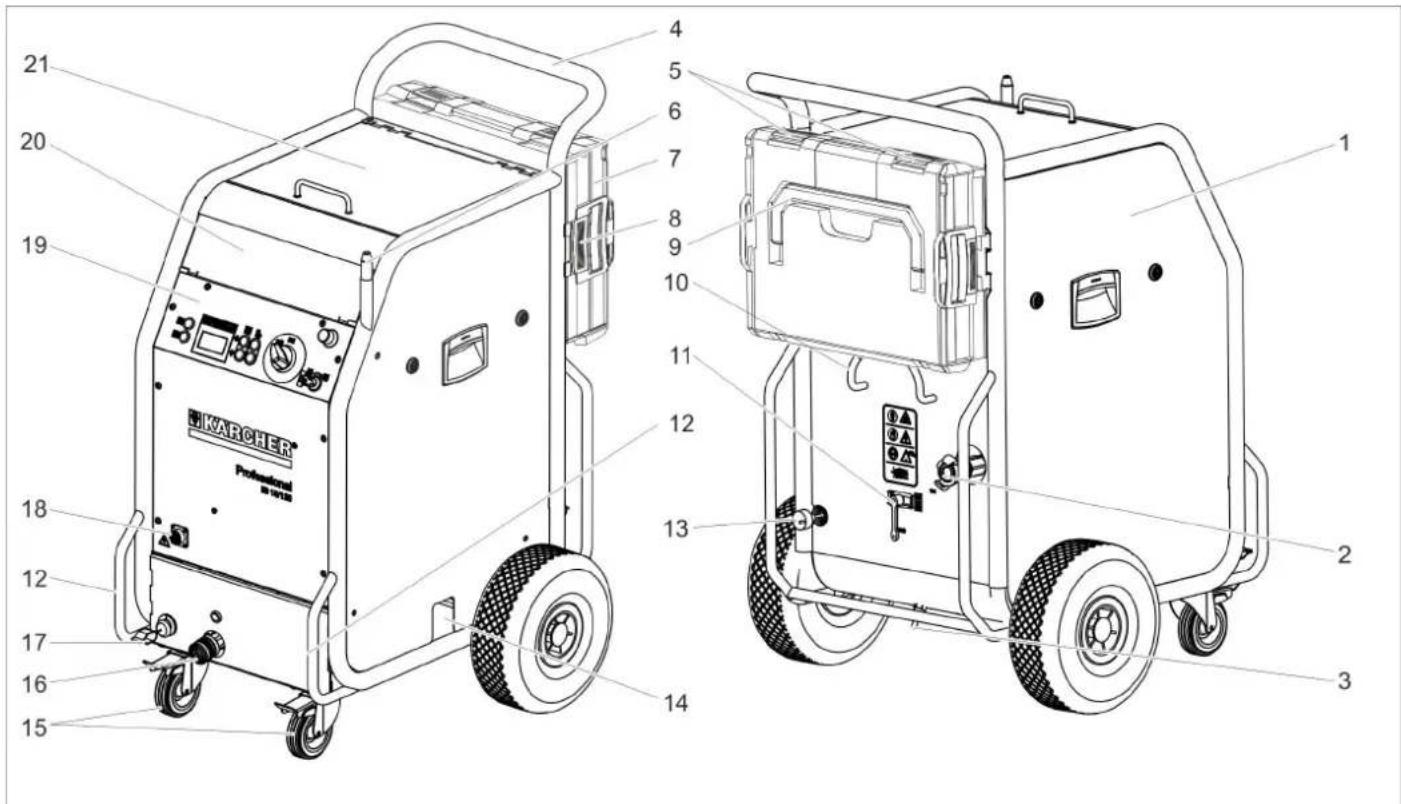

Zariadenie

1 Poistka F1, pod bočným plástom
2 Prípojka stlačeného vzduchu
3 Vypúšťanie kondenzátu
4 Posuvná rukovát
5 Uzáver, kufor
6 Držiak striekacej pištole
7 Kufor na príslušenstvo
8 Odblokovanie, upevnenie kufra
9 Transportná rukovät, kufor
10 Držiak káblov
11 Tlakový vypúšťací ventil, vypúšťanie kondenzátu odlučovača vody
12 Prepravný držiak, ochranné rameno
13 Siet'ový kábel so siet'ovou zástrčkou
14 Výstup suchého ľadu, pre vyprázdnenie nádrže
15 Otočné koliesko s ručnou brzdou
16 Spojka hadice na striekací prostriedok
17 Uzemňovacie Iano so svorkou
18 Spojka riadiaceho vedenia
19 Ovládací panel
20 Odkladací priestor na príslušenstvo
21 Veko nádrže na suchý l'ad

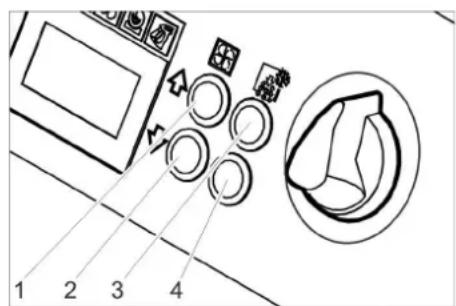

2 Tlačidlo Zvýšenie tlaku prúdu

3 Tlačidlo Zvýšenie dávkovania suchého ľadu

4 Vypínač prístroja

5 Núdzový vypínač

6 Klúčikový vypínač

7 Tlačidlo Zníženie dávkovania suchého ľadu

10 Tlačidlo Vypúšt'anie nádrže na suchý ľad

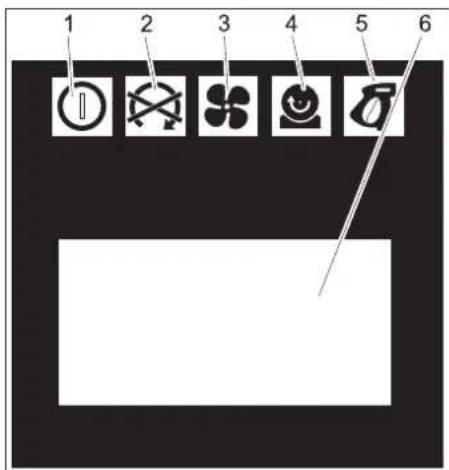

1 Kontrolka Riadiace napätie zelená: riadiace napätie v poriadku červená: Príliš nízke riadiace napätie žltá: aktivne vypúšťanie nádrže na su- chý ľad
2 Kontrolka Núdzové vypnutie červená: stlačené tlačidlo Núdzové vypnutie zelená: nestlačené tlačidlo Núdzové vypnutie
3 Kontrolka stlačeného vzduchu zelená: tlak v poriadku oranžová: nedosiahol sa zvolený tlak prúdu červená: tlak je príliš nízky (pod 0,15 MPa/1,5 bar)

4 Kontrolka Dávkovacie zariadenie zelená: pohon v poriadku červená: porucha pohonu
5 Kontrolka striekacej pištole zelená: striekacia pištol' v poriadku oranžová: spúšt'acia páka striekacej pištole počas zapnutia stlačená červená: striekacia pištol' vytiahnutá alebo riadiace vedenie poškodené
6 Displej

Striekacie zariadenie

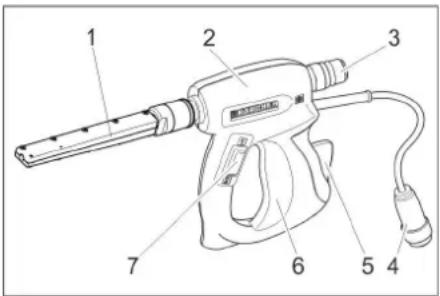

Striekacia pištol'

1 Tryska
2 Striekacia pištol'
3 Spojka hadice na striekací prostriedok
4 Spojka riadiaceho vedenia
5 Poistná páka
6 Spúšťacia páka
7 Prevádzkový vypínač Poloha „1“: Prúd pneumatického vzduchu Poloha „2“: Prúd suchého ľadu (pneumatický vzduch a kúsky suchého ľadu)

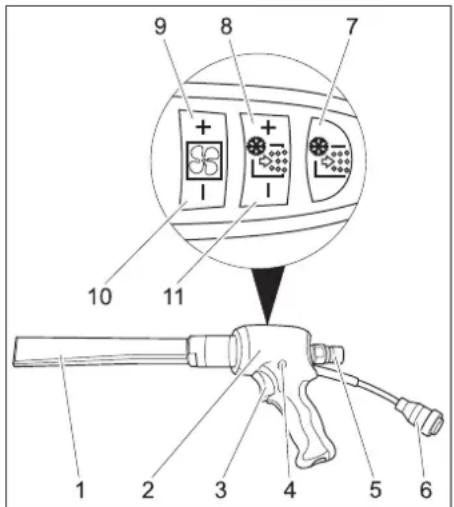

Rozstrekovacia pištol' Advanced (vol'ba)

9 Tlačidlo Zvýšenie tlaku prúdu
10 Tlačidlo Zníženie tlaku prúdu
11 Tlačidlo Zníženie dávkovania suchého ľadu

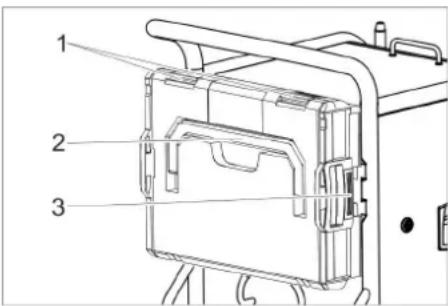

Kufor na príslušenstvo

Kufor slúži na uloženie dýz a príslušného náradia.

1 Uzáver
2 Rukovät' na prenášanie
3 Zámok

Otvorenie kufra

→ Uzávery otvorit'.
→ Kryt sklopte smerom dole.

Pozor

Nebezpečenstvo poškodenia, neukladať žiadne t'ažké predmety na otvorený kryt.

Oddel'te kufor od prístroja.

→ Stlačte odblokovanie a vyberte kufor.

→ Otočte kufor pomocou uzáverov smerom hore.
→ Nasadte jednu stranu kufra na držiak a zablokujte kufor.
→ Zatlačte kufor oproti prístroju a zablo- kujte protil'ahlý držiak.

Uvedenie do prevádzky

⚠️Nebezpečenstvo

Nebezpečenstvo zranenia okolo lietajúcimi kúskami suchého ľadu.

Pri príprave zariadenia skontrolujte všetky konštrukčné skupiny, hlavne hadicu striekacieho prostriedku, či je v poriadku. Poškodené konštrukčné skupiny vymeňte za dobré.

Znečistené konštrukčné skupiny vyčistite a skontrolujte, či sú v poriadku.

→ Zariadenie postavte na vodorovnú plochu a otočné kolieska zabrzdite ručnou brzdou.

Upozornenie:

Na ochranu pred opotrebením a znečistením sa môže na strednú rozstrekovaciu hadicu natiahnuť ochranná hadica. V prípade potreby nasuňte ochrannú hadicu pred pripojením na rozstrekovaciu hadicu.

→ Hadicu na striekací prostriedok pripojte k zariadeniu a zaistite.
→ Striekaciu pištol' spojte s hadicou na striekací prostriedok a zaistite.
→ Riadiace vedenie spojte so zariadením.
→ Riadiace vedenie spojte so striekacou pištol'ou.

Trysky

Upozornenie

Výber trysky je závislý od materiálu čisteneho predmetu a nečistôt. Na vol'bu dýzy má výrazný vplyv tiež objem vzduchu, ktorý je k dispozícii.

Všetky trysky sa naskrutkujú na závit striekacej pištole bez nástroja. Klúčové plochy umiestnené na trysku slúžia na uvoľnenie pevne dosadnutých trysiek vidlicovým klúčom.

Pozor

Nebezpečenstvo privarenia za studena. Závity trysiek pred montážou natrite priloženým mazivom.

Výber trysky

Nasledujúca tabul'ka znázorňuje spotrebu vzduchu pri rôznych dýzach.

Pomocou tabul'ky s dýzami sa tak dá zistiť spotreba vzduchu pre každú dýzu.

Plošný čistiaci výkon	Agresivita roz-strekovania		velmi nízka ni		zka stredná vysoká ve			velmi vysoká
	Tlak (bar) 2 3 4 5 6		7 8 9	10 11 1	2 13 14	15 16
	Veľkost' dýzy
	XS ∅5	mm 0,40 0,	70 0,90			1,10	1,30	1,60	1,80	2,00	2,30	--	--	--	--	--	--
	S	∅6 mm 0,	70	1,05	1,45	1,80	2,07	2,40	2,78	3,14	3,48	3,78	4,13	4,35	4,70	5,10	5,40
	M	∅7 mm 0,	93	1,38	1,85	2,28	2,64	3,05	3,63	4,03	4,57	4,80	5,30	5,80	6,22	6,65	7,15
	L	∅8 mm	1,09	1,64	2,26	2,78	3,20	3,79	4,40	4,95	5,45	5,90	6,40	7,15	7,67	8,15	8,80
	XL	∅9 mm	1,50	2,16	2,88	3,50	4,03	4,60	5,41	6,01	6,53	7,27	8,08	8,70	9,28	9,80	10,40
	XXL	∅10 mm	1,52	2,20	2,97	3,66	4,27	5,00	5,82	6,52	7,40	8,00	8,90	9,50	10,05	10,70	11,30
			Spotreba vzduchu v m3/min

	m3/min
	...1	Priemyselná domáca pneumatická siet' Vstupný kompresor napr. Käser M 17, Compair C 14
	1...2 Priemyselná domáca pneumatická siet' malý kompresor napr. Käser M 31, Compair C 20GS
	2...3 stredný kompresor napr. Käser M 57, Compair C 35
	3...5
	5...7 stredný kompresor napr. Käser M 80, Compair C 55
	7...10	vel'ky kompresor napr. Käser M 122, Compair C 105
	10... veImi vel'ky kompresor napr. Käser M 250, Compair C 200

Kruhová tryska

Okrem dodávanej kruhovej rozstrekovacej dýzy sú k dispozícii d'alšie kruhové rozstrekovacie dýzy s rôznymi prierezmi ako príslušenstvo.

Plochá rozstrekovacia dýza

1 Difúzor
2 Nástrčná matica
3 Vložka trysky

Plochá rozstrekovacia hadica sa skladá z vložky dýzy a difúzora. Ako príslušenstvo sú k dispozící vložky dýzy s rôznym prierezom.

→ Vložku dýzy nasadte na hrdlo striekacej pištole so závitom a ručne dotiahnite.
→ Nasad'te difúzor na nadstavec pre difúzor.
→ Otáčajte difúzorom tak, aby plochý prúd zaujal požadovaný smer k rozstrekovacej pištoli.
→ Utiahnite presuvnú maticu rukou.

Skrambler (príslušenstvo)

Skrambler zmenšuje kusy suchého ľadu a montuje sa medzi striekaciu pištol' a trysku. Nastavenie 4 dosiek s otvormi v skrambleri určuje veľkost' kusov suchého ľadu.

→ Odskrutkujte skrutkový spoj.
→ Vyberte zásobník s doskou s otvormi.

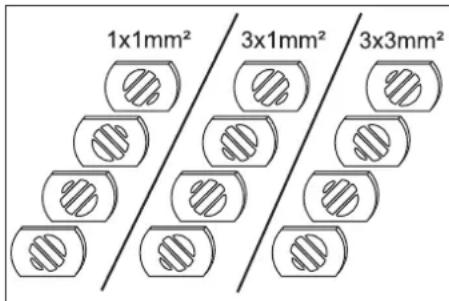

→ Dosky s otvormi uložte do zásobníka tak, ako je uvedené vyššie (3 možnosti). Údaje o rozmeroch na obrázku sa vzt'ahujú na veľkost prietokových otvorov.
→ Zásobník s doskami s otvormi nasad'te do skramblera.
→ Naskrutkujte skrutkový spoj a dotiahnite.

Predíženie trysky (príslušenstvo)

Medzi striekaciu pištol' a trysku sa môže vložit' predlženie.

Uhlová rozstrekovacia rúrka (príslušenstvo)

Uhlová rozstrekovacia rúrka sa vkladá medzi rozstrekovaciu pištol' a dýzu.

1 Uhlová rozstrekovacia rúrka 105°
2 Uhlová rozstrekovacia rúrka 90°

⚠Pozor

Nebezpečenstvo zranenia. Pri použití uhlo-vej rozstrekovacej rúrky pôsobí dodatočne k spätnej nárazovej sile krútivý moment na striekaciu pištol'. Riadne držte striekaciu pištol'.

Začnite pracovat's nízkym striekacím tlakom a v prípade potreby zvýšte striekací tlak.

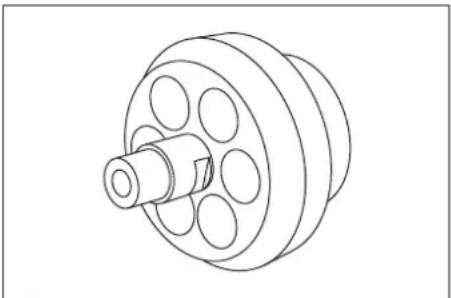

Ručný držiak (príslušenstvo)

Ručný držiak je možné upevnit' na predlženie.

Pracovné osvetlenie (príslušenstvo)

(iba pri rozstrekovacej pištoli Advanced)

Pracovné osvetlenie sa umiestni medzi striekaciu pištoľ a trysku. Zapínanie a vypínanie je popísané v kapitole „Obsluha/základné nastavenia“.

Prípojka stlačeného vzduchu

Upozornenie

Pre bezporuchovú prevádzku musí mať pneumatický vzduch nízky obsah vlhkosti. Stlačený vzduch nesmie obsahovat' olej, nečistoty a cudzie telesá.

Kompresor musí byt' vybavený minimálne prídavným chladičom, odlučovačom oleja a vody.

→ Uzavrite tlakový vypúšťací ventil.
Prívod stlačeného vzduchu pripojte k prípojke stlačeného vzduchu zariadenia.
Nesmie byt' prekročený maximálne prí- pustný prívodný tlak 1,6 MPa (16 bar).

Vytvorenie pripojenia siete

⚠️Nebezpečenstvo

Zariadenie musí byt zaistené ochranným vypínačom FI typ B, 30 mA.

Pred každým použitím skontrolujte, či nie je poškodený prívodný kábel alebo sietová zástrčka. Zariadenie s poškodeným káb- lom nespúšťajte do prevádzky. Poškodený kábel nechajte vymenít odborným elektri- károm.

Predlžovací kábel musí zabezpečit' ochranu IPX4 a prevedenie kábla musí zodpovedat' najmenej H 07 RN-F 3G1,5.

→ Zasuňte sietovú zástrčku do zásuvky.

Obsluha

Naplnenie suchým l'adom

⚠️Nebezpečenstvo

Nebezpečenstvo poranenia chladom. Suchý ľad má teplotu -79 °C. Suchého ľadu a studených dielov zariadenia sa nikdy nedotýkajte bez ochrany. Noste ochranné rukavice a ochranný odev.

→ Otvorte veko nádrže na suchý ľad.
→ Skontrolujte nádrž na suchý l'ad, či sa v nej nenachádzajú cudzie telesá a kondenzát. V prípade potreby cudzie telesá a kondenzát odstráněte.
→ Nádrž naplňte kusmi suchého ľadu.

Pozor

Nebezpečenstvo poškodenia zariadenia. Ako otryskávací prostriedok sa smú použit' len kúsky suchého ľadu. Použitie iného otryskávacieho prostriedku môže viest' k strate záruky.

Aby sa zabránilo vzníku porúch v dôsledku roztopených kusov suchéhoľadu, je vhodné spotrebovať celý obsah nádrže na suchýľad predtým, než sa naplní novým suchýmľadom. Pred dlhším prerušením práce zariadenie prevádzkujte dovtedy, kým nie je nádrž na suchýľad prázdna alebo nádrž vyprázdnite funkciou Vypustenie suchéhoľadue.

Nastavenia

Upozornenie

Nastavenia sú závislé od materiálu čisteného predmetu a znečistenia.

Čím je nastavený tlak prúdu vyšší, tým vyšší (agresívnejší) je čistiaci účinok.

→ Dávkovanie suchého ľadu zvýšte alebo znížte pomocou tlačidla Dávkovanie suchého ľadu.

→ Vypínač s klúčikom otočte proti smeru pohybu hodinových ručičiek a klúčik vytiahnite.

Automatickým uzavretím otvoru zámku sa počas prevádzky zabráni znečisteniu.

V prípade vytiahnutia klúča je zariadenie zaistené proti prestaveniu nastavení a resetovaniu štatistických hodnôt.

Prevádzka

→ Údržbárske práce vykonávajte „denne pred začatím prevádzky“ (pozri odsek „Údržba a ošetrovanie“).

⚠️Nebezpečenstvo

Nebezpečenstvo poranenia okolo lietajúcimi kúskami suchého ľadu. Pištol' nesmerujte na osoby. Tretie osoby sa nesmú na mieste použitia nachádzat' a počas prevádzky im zabráňte prístupu (napr. uzáverou).

Počas prevádzky nechytajte otvor trysky alebo prúd suchého l'adu.

Pred odpojením spojenia medzi striekacou pištoľou a hadicou na striekací prostriedok ako aj hadicou na striekací prostriedok a zariadením bezpodmienečne uzavrite prívod stlačeného vzduchu, zo zariadenia spustite tlak a vytiahnite sieťovú zástrčku z elektrickej zásuvky.

→ Uzavrite pracovný priestor, aby sa počas prevádzky zabránilo prístupu osôb.

⚠️Nebezpečenstvo

Nebezpečenstvo udusenia kysličníkom uhličitym. Kúsky suchého ľadu sú z tuhého kysličníka uhličitého. Pri prevádzke zariadenia sa zvyšuje obsah kysličníka uhličitého vo vzduchu pracoviska. Pracovisko dostatočne vetrajte, resp. použivajte osobné výstražné zariadenie alebo prístroje na ochrranu dýchacích ciest.

– 3...5%: bolesti hlavy, vyššia frekvencia dýchania.

- 7...10%: bolesti hlavy, zvracanie resp. bezvedomie.

Pri vzniku týchto náznakov okamžite vypnite zariadenie a prejdite na čerstvý vzduch. Pred pokračovaním práce vyvetrajte alebo použite dýchací prístroj.

Kysličník uhličitý sa zhromažďuje na nižšie položených miestach. Zabráňte nahromadeniu aktívnymi ventilačnými opatreniami. Zohl’adnite kartu bezpečnostných údajov výrobcu.

⚠️Nebezpečenstvo

Nebezpečenstvo pochádzajúce zo zdraviu nebezpečných látok. Ak môže pri práci vznikat' zdraviu škodlivý prach, musíte pred začatím práce vykonat' príslušné bezpečnostné opatrenia.

⚠️Nebezpečenstvo

Nečistite súčasne ľahké kovy a diely s obsahom železa.

Ak sa striedavo čistia l'ahké kovy a diely s obsahom železa, musí sa pracovisko a od-sávacie zariadenie pred čistením iného materiálu vyčistiť.

→ Pri prácach v úzkych priestoroch dbajte na dostatočnú výmenu vzduchu, aby sa koncentrácia kysličníka uhličitého vo vzduchu miestnosti udržiavala pod nebezpečnou hodnotou.

→ Čistený predmet prípadne upevnite.

⚠️Nebezpečenstvo

Nebezpečenstvo zranenia elektrostatickými výbojmi, nebezpečenstvo poškodenia elektronických konštrukčných skupín. Pri čistení sa môže čistený predmet elektricky nabit'. Čistený predmet elektricky uzemnite a uzemnenie udržujte počas celého čistenia v dobrom stave.

⚠Pozor

Nebezpečenstvo poranenia potknutím sa. Strednú rozstrekovaciu hadicu a riadiaci rozvod uložte tak, aby nevzniklo nebezpečenstvo zakopnutia počas práce.

Pozor

→ Spojte uzemňovacie lano elektricky vodivo s čisteným objektom alebo uzemnite čistený objekt iným spôsobom.

→ Noste ochranný odev, ochranné rukavice, tesne uzavreté ochranné okuliare a ochranu sluchu.

→ Aktivujte prívod stlačeného vzduchu.

→ Nastavte prevádzkový režim Prúd pneumatického vzduchu „1“ alebo Prúd suchého ľadu „2“ na prevádzkovom vypínači rozstrekovacej pištole.

→ Vyberte bezpečné miesto na státie a zaujmite bezpečné držanie tela, aby vás stätná sila nárazu striekacej pištole nevyviedla z rovnováhy.

Aby sa zabránilo vzniku spätných rázov, je možné nastavit pomalé zvyšovanie tlaku prúdu (pozri „Obsluha/

základné nastavenia“ v menu Jemné spustenie).

→ Stlačte poistný gombík striekacej pištole.
Prúd suchéhoľadu aktivujte stlačením spúšťacej páky striekacej pištole a vykonajte čistenie.

Upozornenie

Pri použivaní rozstrekovacej pištole Advanced sa dá prídavné dávkovanie kusov suchého l'adu vypínat' alebo zapínat' pomocou tlačidla Vyp/zap dávkovania suchého l'adu na rozstrekovacej pištoli. Pri vypnutom dávkovaní svieti tlačidlo červenou farbou, na displeji sa zobrazí „Ice off“. Okrem toho sa dá prestaviť pri použivaní rozstrekovacej pištole Advanced tlak prúdenia a množstvo suchého l'adu na rozstrekovacej pištoli.

Pozor

Nebezpečenstvo poškodenia dávkovacieho zariadenia nečistotami. V prípade prevádzky nechajte veko nádrže na suchý l'ad uzavreté, aby sa zabránilo vniknutiu nečistôt do nádrže.

Vypnutie v núdzovej situácii

→ Uvol'nite spúšťaciu páku striekacej piš- tole.
→ Stlačte tlačidlo núdzového vypnutia.
Dávkovanie suchého ľadu sa zastaví a pre- ruši sa prúd vzduchu z trysky.
→ Prerušte prívod stlačeného vzduchu.

Uvedenie do prevádzky po núdzovom vypnutí

Prerušenie prevádzky

→ Uvolnite spúšťaciu páku striekacej piš- tole.
→ Počas prestávok v prevádzke sa môže striekacia pištol' nasunút' na držiak za- riadenia.

Upozornenie

V prípade dlhších prerušení prevádzky sa môžu zlepiť kusy suchéhoľadu v nádrži na suchýľad. Prevádzku pokiaľ možno neprerušujte na dlhšie ako 20 minút. V prípade dlhších prerušení vyprázdnite nádrž na suchýľad.

Odlučovač vody čistí stlačený vzduch privádzaný do zariadenia. Tak sa kondenzát hromadí v odlučovači vody, ktorý sa musí z času na čas vypustit.

→ Pod výstup vypúštania kondenzátu postavte zachytávaciu nádobu.
→ Pomaly otvárajte tlakový vypúšťací ventil a čakajte, kým kondenzát nevytečie zo zariadenia.

Pozor

Kondenzát likvidujte tak, aby sa zabezpečila ochrana životného prostredia.

Funkcia Štatistika

Vyvolanie hodnôt

→ Nastavte vypínač zariadenia na "l".
→ Krátko stlačte tlačidlo Štatistika, až sa zobrazí doba prevádzky.
t: Doba prevádzky od posledného resetovania.
T: Celková doba prevádzky.

M: Celkové množstvo suchého ľadu.

Q: Celková priemerná spotreba suchého ľadu.

Resetovanie hodnôt

Celkové hodnoty sa nedajú vymazať.

Základné nastavenie

V režime prevádzky Základné nastavenia majú tlačidlá nasledovné funkcie:

1 Zvýšenie hodnoty
2 Zníženie hodnoty
3 Bod menu smerom hore
4 Bod menu smerom dole

Bod menu	Rozsah nastavenia	Popis
Softstart (Jemné spustenie)	0, 1, 2, 3, 4, 5 sekúnd	Jemný rozbeh, doba až po dosiahnutie zvoleného tlaku prúdu
T_Dump	1, 2, 3, 4, 5 minút	Doba trvania vypúštania suchéhoľadu
Jazyk	metrické, imperial	Rozmerové jednotky metrické: kg/h, MPa imperial: lbs, psi
Osvetlenie	ZAP/VYP Z	apnutie alebo vypnutie osvetlenia trysiek (nadštandardná výbava)
Demo režim	ZAP/VYP D	demonštračný režim prevádzky: Obsluha je simulovaná, výstupy stlačeného vzduchu a su-chéhoľadu sú uzavreté.

Ukončenie základných nastavení

Vyradenie z prevádzky

⚠️Nebezpečenstvo

Nebezpečenstvo poranenia chladom. Suchýľad má teplotu -79 °C. Suchéhoľadu a studených dielov zariadenia sa nikdy nedotýkajte bez ochrany. Noste ochranné rukavice a ochranný odev.

⚠️Nebezpečenstvo

Nebezpečenstvo poranenia okolo lietajúcimi kúskami suchéhoľadu. Pištol’nesmerujte na osoby. Tretie osoby sa nesmú na mieste použitia nachádzat’ a počas prevádzky im zabráňte prístupu (napr. uzáverou).

→ Uzavrite prívod stlačeného vzduchu.
→ Pod výstup vypúšťania kondenzátu postavte zachytávaciu nádobu.
→ Pomaly otvárajte tlakový vypúšťací ventil a čakajte, kým sa kondenzát a stlačený vzduch nevypustia zo zariadenia.
→ Pod výstup suchého ľadu podložte zachytávaciu nádobu.
→ Stlačte tlačidlo Vypúšťanie nádrže na suchý l’ad a čakajte, kým nádrž na suchý l’ad nie je prázdna.

Vypúšt'anie suchého ľadu sa ukončí po určitom predbežne nastavenom čase (pozri „Základné nastavenia“).

V prípade potreby súčasne viackrát stlačte tlačidlo Vypúšťanie nádrže na suchý l'ad.

Upozornenie

Kondenzát likvidujte tak, aby sa zabezpečila ochrana životného prostredia.

→ Nastavte vypínač prístroja na "0/OFF".
→ Zariadenie odpojte od prívodu stlačeného vzduchu.
→ Sieťovú zástrčku vytiahnite zo zásuvky.
→ Vyčistite uzemňovacie lanko a naviňte ho.
→ Smeti po rozstrekovaní zlikvidujte podľa platných predpisov.

Transport

⚠️Nebezpečenstvo

→ Pred prepravou vykonajte všetky kroky uvedené v kapitole „Odstavenie mimo prevádzku“.
→ Zariadenie umiestnite na prepravné vozidlo.
→ Zabrzdite brzdy otočných koliesok.
→ Zariadenie na vozidle upevnite pomo-cou upínacích popruhov.

Uskladnenie

Pozor

Toto zariadenie sa smie uschovávat' len vo vnútri.

Základom pre bezpečnú prevádzku zariadenia je pravidelná údržba podľa nasledovného plánu údržby.

Používajte výlučne originálne náhradné diely výrobcu alebo ním odporúčané diely, ako sú

– náhradné a opotrebovávané diely,

– diely príslušenstva,

– prevádzkové látky,

– čistiace prostriedky.

⚠️Nebezpečenstvo!

Pri práci na zariadení vzniká nebezpečenstvo zranenia. Pred začatím práce na zariadení vykonajte všetky pracovné kroky uvedené v kapitole „Odstavenie mimo prevádzku“.

⚠️Nebezpečenstvo

Nebezpečenstvo zranenia chladom suchého ľadu alebo chladnými častami zariadenia. Pri prácach na zariadení noste vhodný ochranný odev alebo odstráněte suchý ľad a zariadenie nechajte zohriat'.

⚠️Nebezpečenstvo

Nebezpečenstvo spôsobené volumetrickým rozpínaním a spaľovaním chladu.

Nebezpečenstvo poškodenia. Striekaciu pištol' nečistite rozpúšt'adlom, benzínom alebo čistiacim prostriedkom s obsahom oleja.

Zmluva o údržbe

Pre zabezpečenie spoľahlivej prevádzky zariadenia vám odporúčame uzatvorit zmluvu o údržbe. Obrátte sa prosím na príslušnú servisnú službu firmy Kärcher.

Plán údržby

Denne pred začatím prevádzky

→ Hadicu na striekací prostriedok dôkladne skontrolujte, či nie je roztrhnutá, zlomená alebo inak poškodená. Mäkké miesta na hadici poukazujú na opotrebovanie na vnútornej strane hadice. Vadnú alebo opotrebovanú hadicu vymeňte za novú.
→ Skontrolujte elektrický kábel a zástrčku, či nie sú poškodené. Chybné diely nechajte vymeniť zákazníckym servisom.

Každých 100 prevádzkových hodín

→ Skontrolujte spojky hadice na striekací prostriedok, na zariadení a na striekacej pištoli, či nie sú poškodené a opotrebované. Vadnú hadicu, spojky na zariadení alebo striekaciu pištol' nechajte vymenit' zákazníckemu servisu.
→ Skontrolujte dávkovacie zariadenie, či nie je poškodené a či tesní. Ak sa zistí poškodenie alebo netesnosti, informujte zákaznícky servis.
→ Skontrolujte pevné dosadnutie upevňovacích krytov zadných kolies.

Po každých 500 prevádzkových hodinách alebo jeden krát ročne

→ Prístroj nechajte skontrolovať v službe zákazníkom.

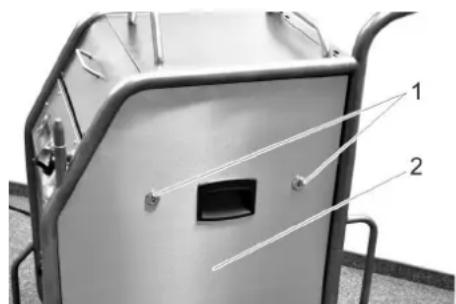

Každé 2 roky

Pri vykonávaní údržbárskych prác musia byť bočné kryty zariadenia odobraté:

→ Rýchlouzáver otvorte proti smeru pohybu hodinových ručičiek.
→ Odoberte bočný kryt.

Údržbárske práce

1 Skrutka
2 Spodná časť
3 Matica
4 Podložka
5 Vložka filtra
6 Horná čast'

→ Vyskrutkujte 4 skrutky.

→ Odoberte spodnú časť.

→ Odskrutkujte maticu.

→ Odberte podložku.

→ Odoberte vložku filtra a vymeňte ju za novú.

→ Odlučovač vody opät namontujte v opačnom poradí.

Skúšky

Podľa BGV D 26 sa musia na zariadení vykonávať nasledovné skúšky. Výsledky skúšky musia byť uvedené v osvedčení o skúške. Osvedčenie o skúške musí byť uschované u prevádzkovateľa zariadenia až po nasledujúcu skúšku.

Po prerušení prevádzky na viac ako rok

→ Skontrolujte stav a funkciu zariadenia.

Po zmene miesta inštalácie

→ Skontrolujte stav, funkciu a inštaláciu zariadenia.

Po vykonaní údržbárskych prác alebo zmien, ktoré by mohli mat' vplyv na prevádzkovú bezpečnost'

→ Skontrolujte stav, funkciu a inštaláciu zariadenia.

Pomoc pri poruchách

⚠️Nebezpečenstvo!

Pri práci na zariadení vzniká nebezpečenstvo zranenia. Pred začatím práce na zariadení vykonajte všetky pracovné kroky uvedené v kapitole „Odstavenie mimo prevádzku“.

⚠️Nebezpečenstvo

Nebezpečenstvo zranenia chladom suchého ľadu alebo chladnými častami zariadenia. Pri prácach na zariadení noste vhodný ochranný odev alebo odstránite suchý ľad a zariadenie nechajte zohriat'.

⚠️Nebezpečenstvo

Nebezpečenstvo spôsobené volumetrickým rozpínaním a spaľovaním chladu. Suchý ľad nikdy nedávajte do úst.

Poruchy s indikáciou na displeji

Zobraze-nie na displeji	Kontrolka (KL) Možné príčiny Odstránenie Kým
E001 KL Riadiace napátie svieti červene		Príliš nízke riadiace napátie Zariadenie vypnite, krátko počkajte a zariadenie opát' zapnite.Nechajte skontrolovať zásuvku.V prípade opakovaného vzniku kódu chyby informujte zákaznícky servis spoločnosti Kärcher		Obsluha
E002 KL Núdzové vypnu-tie svieti červene		Stlačené tlačidlo núdzového vy-pnutia	Tlačidlo núdzového vypnutia odblokujte otočením. Obsluha
E003 KL Stlačený vzduch svieti červene		Príliš nízky tlak prívodu stlače-ného vzduchu	Zvýšte tlak.Zariadenie vypnite, krátko počkajte a zariadenie opát' zapnite.	Obsluha
E004 KL Dávkovanie svieti červene		Porucha v dávkovacej jednotke	Zariadenie vypnite, krátko počkajte a zariadenie opát' zapnite.V prípade opakovaného vzniku kódu chyby informujte zákaznícky servis spoločnosti Kärcher	Obsluha
E005 KL Striekacia pištol'svieti červene		Porucha spojenia medzi zaria-dením a striekacou pištol'ou.	Skontrolujte správne spojenie spojok v riadiacom ve-dení.Skontrolujte riadiaci kábel, či nie je poškodený.	Obsluha
E006 KL Striekacia pištol'svieti červene		Skrat v striekacej pištoli alebo riadiacom kábli	Striekaciu pištol' alebo striekaciu hadicu vymeňte spo-lu s riadiacim káblom.	Obsluha
E007 KL Stlačený vzduch svieti červene		Porucha regulačného ventilu stlačeného vzduchu	Vyhl'adajte servisnú službu. Obsluha
E008 KL Striekacia pištol'svieti oranžovo		Spúšťacia páka striekacej pišto-le bola stlačená počas zapína-nia alebo uvolňovania tlačidla núdzového vypnutia	Uvol'nite spúšťaciu páku striekacej pištole. Obsluha

Porucha Možné príčiny Odstránenie Kým
Na displeji sa nič ne-zobrazuje napriek za-pnutému hlavnému vypínaču	Zasuňte zástrčku do zásuvky elektrickej sie-te.	Siet'ovú zástrčku zasuňte do zásuvky. Obsluha
	Aktivovala sa poistka F1 Odoberte bočný plást' a poistku F1 uvoľnite jej za-tlačením.		Obsluha
Napriek potiahnutej spúšťacej páke neprú-di stlačený vzduch	Prívod stlačeného vzduchu má príliš nízky tlak	Skontrolujte tlak. Obsluha
	Tlak prúdu je nastavený príliš nízko Tlak prúdu nastavte vyššie. Obsluha
	Prerušené elektrické napájanie Skontrolujte elektrické napájanie. Kontrolka „Za-riadenie zap" musí svietiť zelene.		Obsluha
	Stlačené tlačidlo núdzového vypnutia Tlačidlo	núdzového vypnutia odblokujte otočením.Kontrolka „Zariadenie zap" musí svietiť zelene.	Obsluha
	Riadiace vedenie nie je správne pripojené Skontrolujte spojenie medzi riadiacim vedením a striekacou pištoľou ako aj riadiacim vedením a za-riadením.		Obsluha
	Riadiace vedenie je vadné Vymeňte hadicu na striekací prostriedok. Obsluha
Prúd stlačeného vzdu-chu príliš slabý	Tlak prúdu je nastavený príliš nízko Tlak prúdu nastavte vyššie. Obsluha
	Prívod stlačeného vzduchu má príliš nízky tlak alebo dopravované množstvo kompreso-ra je príliš nízke.	Skontrolujte tlak a dopravované množstvo. Obsluha
	Vložka filtra v odlučovači vody je upchatá.	Vymeňte vložku filtra v odlučovači vody.	Obsluha
	Hadica striekacieho prostriedku alebo strie-kacej pištole upchatá	Nechajte roztopiť hadicu striekacieho prostriedku a striekaciu pištoľ. Upchatie odstráňte. Zvýšte pra-covný tlak a / alebo znížte dávkovanie suchého ľa-du.	Obsluha
V prúde stlačeného vzduchu nie sú žiadne kusy suchého ľadu	Dávkovanie suchého ľadu je vypnuté (len pri rozstrekovacej pištoli Advanced), tlačidlo Zap/Vyp dávkovania suchého ľadu na strie-kacej pištoli svieti červenou farbou, na displeji sa zobrazuje „Ice off“.	Stlačte tlačidlo Dávkovanie suchého ľadu na strie-kacej pištoli Advanced.	Obsluha
	Nádrž na suchý ľad je prázdna	Naplnenie nádrže na suchý ľad Obsluha
	Roztavenie suchého ľadu	Vypustite nádrž na suchý ľad a naplňte novými kusmi suchého ľadu.	Obsluha
	Vibrátor na nádrži na suchý ľad nepracuje	Vyhlľadajte servisnu službu.	Obsluha
	Hnací motor dávkovacieho zariadenia je pre-tažený	Nechajte roztopiť dávkovacie zariadenie	Obsluha
	Výstup stlačeného vzduchu na nádrži na su-chý ľad	Vyčistite kanál vyrovnávania tlaku v dávkovacom zariadení.	Servisná služba
	Dávkovací disk v dávkovacom zariadení je vadný	Vymeňte dávkovací disk.	Servisná služba

Technické údaje

Elektrické pripojenie
Napätie V 220...240
Druh prúdu 1~
Frekvencia Hz 50
Pripojovací výkon kW 0,6
Krytie IPX4
Ochranný spínač FI delta I v A 0,03
Zvodový prúd, typ mA 7,5
Stlačený vzduch
Menovitý priemer hadice palce 3/4
Prívodný tlak (max.) MPa (bar) 1,6 (16)
Prívodný tlak (min.) MPa (bar) 0,2 (2)
Spotreba stlačeného vzduchu	m3/min	2...12
Kvalita stlačeného vzduchu	suchá, bez oleja
Výkonové parametre
Tlak prúdu (max.) MPa (bar) 1,6 (16)
Priemer kusov suchého ľadu (max.)	mm	3
Spotreba suchého ľadu	kg/h	30...120
Rozmery
Obsah nádrže na suchý ľad	kg	40
Šírka	mm	716
Híbka	mm	850
Výška	mm	1102
Hmotnosť s príslušenstvom	kg	101,5
Hmotnosť, pripravený na prevádzku, s naplneným zásobníkom na suchý ľad	kg	140
Tlak v pneumatikách (max.)	MPa (bar) 0,2 (2)
Hmotnosť striekacieho zariadenia (hadica na striekací prostriedok, striekacia pištoľ, taška na nástroje)	kg	10
Spätná sila striekacej pištole (max.)	N	100
Krútiaci moment striekacej pištole (max.), len s tryskou pod uhlom	N	40
Hlučnosť L_pA	dB(A)	114
Hlučnosť L_WA	dB(A)	136
Nebezpečnosť K	dB(A)	5
Vibrácie prístroja
Striekacia pištoľ	m/s2	1,2
Hadica na striekací prostriedok	m/s2	1,2

Príslušenstvo

Ochranný odev

Ochranné okuliare na celú tvár, s ochranou proti vytváraniu povlaku, č. dielu: 6.321-208.0

Ochranné rukavice proti chladu s protišmykovým profilom, kategória III podľa EN 511, č. dielu: 6.321-210.0

Ochrana sluchu pomocou slúchadiel, č. dielu: 6.321-207.0

Striekacie zariadenie

Kruhová dýza, L, dlhá

Č. dielu: 4.574-019.0

Kruhová dýza, L, extra dlhá

Č. dielu: 4.574-016.0

Kruhová dýza, M, dlhá

Č. dielu: 4.574-018.0

Plochá rozstrekovacia dýza

Č. dielu: 4.130-423.0

Vložka plochej roizstrekovacej dýzy, M, 6 mm

Č. dielu: 4.130-421.0

Vložka plochej roizstrekovacej dýzy, L, 8mm

Č. dielu: 4.130-420.0

Vložka plochej roizstrekovacej dýzy, XL, 10 mm

Č. dielu: 4.130-422.0

Uhlová rozstrekovacia rúrka 90°

Č. dielu: 4.321-203.0

Uhlová rozstrekovacia rúrka 105°

Č. dielu: 4.321-204.0

Predíženie trysky, 300 dlhé

Č. dielu: 4.130-417.0

Rukovät

Č. dielu: 6.321-206.0

Skrambler

Č. dielu: 4.110-015.0

Pracovné osvetlenie

Č. dielu: 2.815-422.0

Ochranná hadica pre rozstrekovaciu rúrku, plast, 100 m

Č. dielu: 6.667-214.0

Záruka EÚ Vyhlás

V každej krajine platia záručné podmienky našej distribučnej organizácie. Prípadné poruchy zariadenia odstránime počas záručnej lehoty bezplatne, ak sú ich príčinou chyby materiálu alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe zariadenia láskavo obrátte na predajcu alebo na najbližší autorizovaný zákaznícky servis.

e o zhode

Týmto vyhlasujeme, že d'alej označený stroj zodpovedá na základe jeho koncepcie a konštrukcie a takisto vyhotovenia, ktoré sme dodali, príslušným základným požiadavkám na bezpečnost' a ochranu zdravia uvedeným v smerniciach EÚ. Pri zmene stroja, ktorá nebola nami odsúhlasená, stráca toto prehlásenie svoju platnosť.

Výrobok: Zariadenie na striekanie su- chého l'adu

Typ: 1.574-xxx

Príslušné Smernice EÚ:

2011/65/EU

Uplatňované národné normy:

GS-STE-13 (na základe)

Podpísaní jednajú z poverenia a s plnou mocou predstavenstva.

Osoba zodpovedná za dokumentáciu: S. Reiser

Alfred Kärcher SE & Co. KG

→ Zatvorite rezervoar za suhi led.

Napomena

Kako biste sprečili pojavu smetnji koje se javljaju zbog slepljenih štapića suvog leda, preporučujemo vam da sasvim ispraznite posudu pre nego što dodate novi suvi led. Pre dužih prekida u radu ostavite uređaj da radi kako bi se posuda za suvi led ispraznila ili je ispraznite koristeći funkciju "Pražnjenje suvog leda".

Postavke

Napomena

Podešavanja su ovisna od materijala objekta za čiščenje i prljanja.
