Vrsta izdelka	Parni čistilec (suh led)
Znamka	Kärcher
Model	IB 15120
Električno napajanje	220-240 V ~ 50 Hz, 0.6 kW
Napajanje s stisnjenim zrakom	Tlak 0,2-1,6 MPa (2-16 bar), pretok 2-12 m³/min
Maksimalni tlak curka	1,6 MPa (16 bar)
Poraba suhega ledu	30-120 kg/h
Kapaciteta rezervoarja za suhi led	40 kg
Mere (D x Š x V)	716 x 850 x 1102 mm
Teža z dodatki	101,5 kg
Teža pripravljen za delovanje	140 kg
Stopnja zaščite	IPX4
Raven zvočnega tlaka	114 dB(A)
Raven zvočne moči	136 dB(A)
Temperatura suhega ledu	-79 °C
Varnost	Zasilni zaustavitev, zaznavanje CO2, ozemljitev, zaščita pred električnim udarom (30 mA diferenčni zaščitni stikalnik)
Priporočena zaščitna oprema	Zaščitna očala proti drobcem, rokavice proti mrazu, zaščita sluha, zaščitna oblačila
Vzdrževanje	Dnevno (preveritev gibke cevi in kablov); vsakih 100 h (sklopke, doziranje); vsakih 500 h ali letno (pregled pri servisu); vsaki 2 leti (zamenjava gibke cevi)
Vključeni dodatki	Pištola za peskanje, šobe za okrogel curek (L, M), šoba za ploščati curek, zaščitna gibka cev itd.
Garancija	Po pogojih države, kontaktirajte prodajalca ali Kärcher servis

Pogosto zastavljena vprašanja - IB 15120 Kärcher

Kakšne so varnostni ukrepi pri uporabi Kärcher IB 15120?

Nosite zaščitna očala proti drobcem, rokavice proti mrazu (EN 511), zaščito sluha in zaščitna oblačila. Nikoli ne usmerjajte curka proti ljudem. Zagotovite zadostno prezračevanje, da preprečite kopičenje ogljikovega dioksida. Uporabite ozemljitev, da preprečite elektrostatične razelektritve.

Kako napolniti rezervoar za suhi led?

Odprite pokrov rezervoarja. Preverite, da ni tujkov in kondenzata. Nosite zaščitne rokavice in vsujte pelete suhega ledu (največji premer 3 mm). Ne polnite z drugimi snovmi. Po polnjenju zaprite pokrov.

Kako zažeti napravo?

Priključite napajalni kabel in stisnjen zrak. Obrnite gumb za zaustavitev v sili, da ga odklenete. Preklopite glavno stikalo na "I". Obrnite ključno stikalo v smeri urinega kazalca. Nastavite tlak curka in doziranje suhega ledu z ustreznimi tipkami. Nato pritisnite sprožilni vzvod pištole.

Kako nastaviti tlak curka in doziranje suhega ledu?

Uporabite tipki "+" in "-" na komandni plošči za povečanje / zmanjšanje tlaka curka in doziranja suhega ledu. Maksimalni tlak je 1,6 MPa (16 bar). Doziranje je mogoče nastaviti od 30 do 120 kg/h.

Kaj storiti ob prikazu kode napake (E001 do E008)?

Glejte tabelo pomoči ob okvari v navodilih. Na primer, E001: prenizka krmilna napetost – izklopite napravo, počakajte in ponovno vklopite. E002: pritisnjena zaustavitev v sili – obrnite gumb za odklep. Če napaka vztraja, kontaktirajte Kärcher servis.

Kako vzdrževati Kärcher IB 15120?

Pred vsako uporabo preverite stanje gibke cevi curka in električnih kablov. Vsakih 100 ur preverite sklopke in tesnost doziranja. Vsakih 500 ur ali letno dajte napravo pregledati servisu. Zamenjajte gibko cev curka vsaki 2 leti.

Kaj je scrambler in kako ga uporabljati?

Scrambler je dodatek, ki reže pelete suhega ledu na majhne koščke za nežnejše čiščenje. Montira se med pištolo in šobo. Vsebuje perforirane ploščice (1x1, 3x1, 3x3 mm), ki jih namestite glede na želeno stopnjo fragmentacije.

Kako prevažati in shranjevati napravo?

Pred prevozom popolnoma izpraznite rezervoar suhega ledu in izpustite stisnjen zrak. Zablokirajte zavore in pritrdite napravo s trakovi. Shranjevanje naj bo v zaprtih prostorih. Pozor na težo 140 kg pripravljen za delovanje.

Kateri dodatki so na voljo za model IB 15120?

Šobe za okrogel curek (kratka, dolga, zelo dolga), šoba za ploščati curek z različnimi vložki (6, 8, 10 mm), kotne sulice (90° in 105°), podaljšek šobe (300 mm), ročaj, scrambler, delovna luč in zaščitna gibka cev. Vsi so opcijski, razen nekaterih vključenih.

Kje najti rezervne dele in poprodajne storitve?

Kontaktirajte pooblaščenega prodajalca ali najbližji Kärcher servis. Uporabljajte samo originalne dele. Za zanesljivo delovanje je možno skleniti vzdrževalno pogodbo. Shranite dokazilo o nakupu za garancijo.

NAVODILA ZA UPORABO IB 15120 Kärcher

Pred prvo uporabo Vaše naprave preberite to originalno navodilo za uporabo, ravnajte se po njem in shranite ga za morebitno kasnejšo uporabo ali za naslednjega lastnika.

Vsebinsko kazalo

Vsebinsko kazalo ..... SL .. 1

Varstvo okolja ..... SL .. 1

Varnostna navodila ..... SL .. 1

Namenska uporaba ..... SL .. 2

Delovanje SL 2

Upravljalni elementi ..... SL .. 3

Zagon SL 4

Uporaba .... SL .. 6

Ustavitev obratovanja ..... SL .. 8

Transport. SL . 8

Skladiščenje ..... SL .. 8

Vzdrževanje in nega ..... SL .. 8

Pomoč pri motnjah ..... SL .. 9

Tehnični podatki ..... SL . 11

Pribor SL.12

Garancija SL.12

Izjava EU o skladnosti .... SL . 12

Varstvo okolja

Embalažo je mogoče reciklirati. Pro- simo, da embalaže ne odlagate med gospodinjski odpad, pač pa jo oddaj- te v ponovno predelavo.

Stare naprave vsebujejo dragocene reciklirne materiale, ki jih je treba odvajati za ponovno uporabo. Baterije, olje in podobne snovi ne smejo priti v okolje. Zato stare naprave zavrzite v ustrezne zbiralne sisteme.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

Napravo smejo uporabljati le osebe, ki so to navodilo za uporabo prebrale in razumele. Še posebej je potrebno upoštevati vsa varnostna opozorila.

To navodilo za uporabo je potrebno shraniti tako, da je uporabniku na razpolago ob vsakem trenutku.

Stopnje nevarnosti

⚠️ Nevarnost

Za neposredno grozečo nevarnost, ki vodi do težkih telesnih poškodb ali smrti.

△Opozorilo

Za možno nevarno situacijo, ki bi lahko vodila do težkih telesnih poškodb ali smrti.

Pozor

Za možno nevarno situacijo, ki lahko vodi do lahkih poškodb ali materialne škode.

Simboli na napravi

Nevarnost poškodb zaradi okoli letečih kroglic suhega ledu. Brizgalne pištole ne usmerjajte v ljudi. Druge osebe odstranite morajo z mesta uporabe in jih med delovanjem ne pustite blizu (npr. z zaporo). Med delovanjem na segajte po šobi ali v curek suhega ledu.

⚠️ Nevarnost

Nevarnost zadušitve zaradi ogljikovega dioksida. Kroglice suhega ledu sestojijo iz trdnega ogljikovega dioksida. med delovanjem naprave vsebnost ogljikovega dioksida v zraku na delovnem mestu narašča. Delovno mesto zadostno zračite, po potrebi uporabite osebno alarmno napravo. Znaki visoke koncentracije ogljikovega dioksida v izdihanem zraku:

• 3...5%: glavobol, visoka frekvenca dihanja.
• 7...10%: glavobol, draženje na bruhanje, eventualno nezavest.

Ob pojavu teh znakov napravo takoj zaustavite in pojdite na svež zrak, pred nadaljevanjem dela izboljšajte prezračevalne ukrepe ali uporabite dihalno napravo.

Upoštevajte varnostni podatkovni list proizvajalca suhega ledu.

⚠️ Nevarnost

Nevarnost poškodb zaradi elektrostaticnih izpraznitev, nevarnost poškodb za elektronske sklope. Ob postopku čiščenja se lahko čiščeni objekt električno napolni. Čiščeni objekt električno ozemljite in ozemljitev vzdržujte med celotnim postopkom čiščenja.

⚠️ Nevarnost

Nevarnost poškodb zaradi električnega udara. Pred odpiranjem krmilne omarice izvlecite omrežni vtič iz vtičnice.

⚠️ Nevarnost

Nevarnost ozeblin. Suhi led ima temperatu-ro -79 °C. Suhega ledu in mrzlih delov na-prave se nikoli ne dotikajte nezaščiteno.

⚠️ Nevarnost

Nevarnost poškodb zaradi okoli letečih kroglic suhega ledu ali delcev umazanije. No-site tesno zapirajoča zaščitna očala.

Nevarnost poškodbe sluha. Nosite glušnike.

Zaščitna oprema ne sme ovirati vidnega stika in komunikacije z delovnim okoljem.

⚠️ Nevarnost

Nevarnost poškodb zaradi okoli letečih kroglic suhega ledu ali delcev umazanije. Nevarnost poškodbe zaradi dotikanja mrzlih delov naprave.

Nosite zaščitne rokavice v skladu z EN 511 in zaščitno obleko z dolgimi rokavi.

Splošna varnostna navodila

⚠️ Nevarnost

Nevarnost poškodb zaradi nehotenega zagona naprave. Pred deli na napravi izvleci- te omrežni vtič iz vtičnice.

⚠️ Nevarnost

Nevarnost poškodb zaradi električnega udara. Pred odpiranjem krmilne omarice izvlecite omrežni vtič iz vtičnice.

⚠️ Nevarnost

Nevarnost ozeblin zaradi suhega ledu ali mrzlih delov naprave. Pri delih na napravi nosite ustrezno zaščitno obleko proti mrazu ali odstranite suhi led in pustite, da se naprava segreje.

⚠️ Nevarnost

Nevarnost zaradi volumetričnega raztezanja in ozeblin.

Suhega ledu nikoli ne dajajte v usta.

△Opozorilo

Nevarnost nesreče zaradi povratne sile brizgalne pištole. Pred aktiviranjem sprožilne ročice brizgalne pištole poiščite varno pozi-cijo in brizgalno pištolo trdno držite.

⚠️ Nevarnost

Nevarnost poškodb zaradi okoli letečih predmetov. Lahke čiščene objekte pritrdite, da preprečite, da jih vpotegne s curkom suhega ledu.

△Opozorilo

Nevarnost stisnjenja z dozirno pripravo. Pred odstranitvijo ščitnika v posodi za suhi led obvezno izvlecite omrežni vtič naprave iz vtičnice.

Predpisi in smernice

Za obratovanje te naprave veljajo v Zvezni republiki Nemčiji naslednji predpisi in smernice (možno dobiti preko založbe Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln):

• BGV D 26 Dela s curki
  – Navodilo za izvajanje BGV D 26
  – BGR 117 Dela v ozkih prostorih
  – BGR 139 Varnostna pravila za osebne alarmne naprave.

– BGR 189 Uporaba zaščitne obleke
– BGR 195 Uporaba zaščitnih rokavic
– BGR 500 Uporaba delovnih sredstev
– BGI 534 Dela v ozkih prostorih
– BGI 836 Plinski opozorilnik

Upoštevajte nacionalne varnostne predpi- se in varnostna določila poklicnih skupnosti in strokovnih združenj!

Varnostne priprave

Tipka za izklop v sili

Če se pritisne tipka za zasilni izklop, se doziranje suhega ledu zaustavi in tok zraka iz šobe se prekine.

Izklop v sili

→ Spustite sprožilno ročico brizgalne pištole.
→ pritisnite tipko za zasilni izklop.
Doziranje suhega ledu se zaustavi in zračni tok iz šibe se prekine.
→ Prekinite oskrbo s stisnjenim zrakom.

Namenska uporaba

Naprava služi za odstranjevanje umazanij s kroglicami suhega ledu, ki jih pospešuje curek zraka.

Naprava ne sme delovati v eksplozivno ogroženem okolju.

Kot brizgalno sredstvo se smejo uporabljati le kroglice suhega ledu. Uporaba drugih brizgalnih sredstev lahko vodi do poškodovanja naprave.

Delovanje

Stisnjeni zrak prispe preko regulirnega ventila tlaka v brizgalno pištolo. Ob aktiviranju sprožilne ročice brizgalne pištole se ventil odpre in curek zraka izstopi iz brizgalne pištole. Poleg tega se preko dozirne priprave v curek zraka dozirajo kroglice suhega ledu. Doziranje se lahko izklopi s stikalom za način obratovanja. Kroglice suhega ledu trčijo ob površino za čiščenje in odstranijo umazanijo. S kroglicami suhega ledu s temperaturo -79 °C nastajajo dodatno termične napetosti med umazanijo in čiščenim objektom, ki prav tako prispevajo k odstranjevanju umazanije. Nadalje se suhi led ob naletu takoj spremeni v plinast ogljikov dioksid in tako potrebuje 700-kratno prostornino. Umazanija, v katero se infiltrira suhi led, se tako odstrani.

Med delovanjem curka skrbi vibrator na posodi za suhi led za kontinuirani pretok kroglic suhega ledu.

Upravljalni elementi

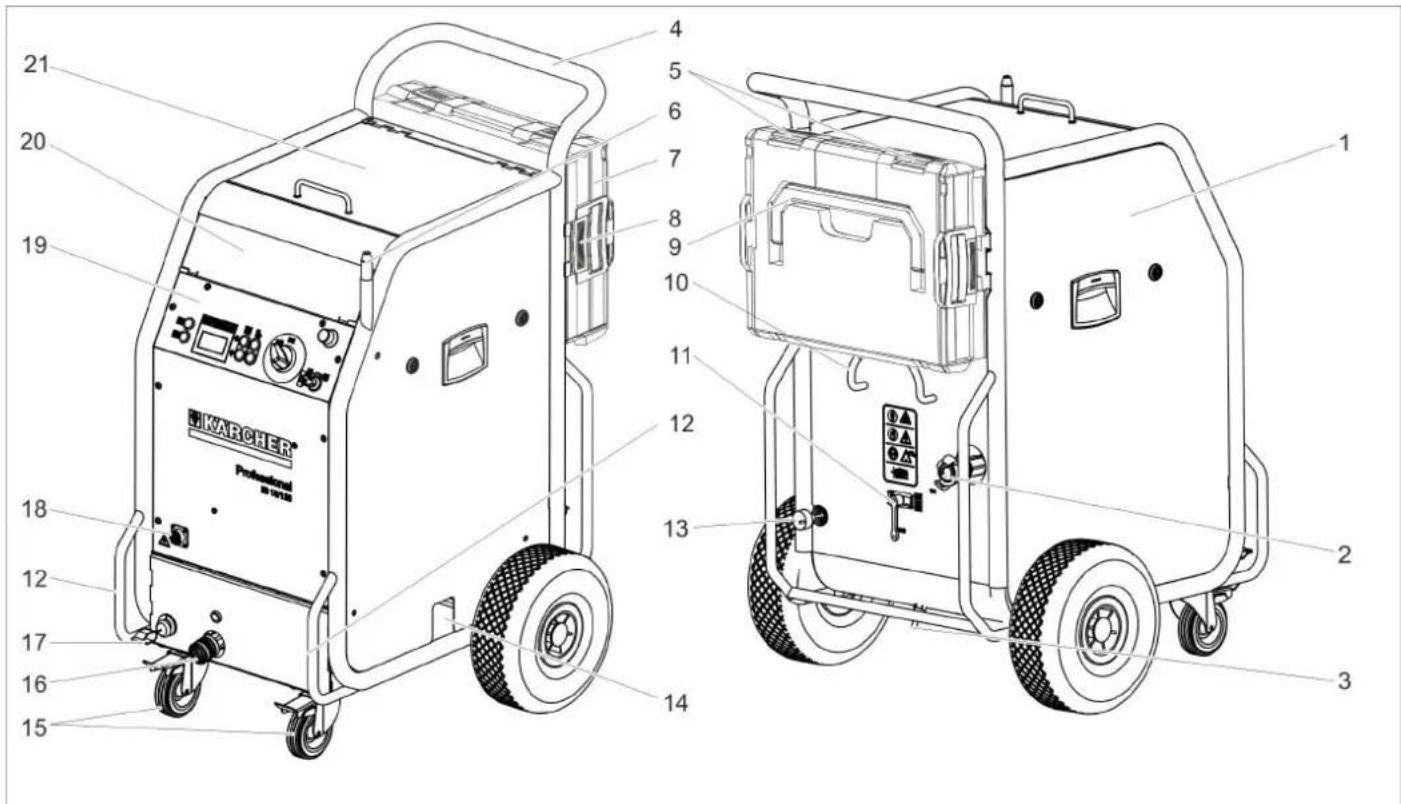

Naprava

1 Varovalka F1, pod stransko oblogo
2 Priključek za stisnjen zrak
3 Odtok kondenzata
4 Potisno streme
5 Zapiralo, kovček
6 Nosilec za brizgalno pištolo
7 Kovček za pribor
8 Deblokada, pritrditev kovčka
9 Nosilni ročaj, kovček
10 Nosilec kabla
11 Ventil za tlačno razbremenitev, praznjenje kondenzata vodnega ločevalnika
12 Transportni ročaj, odbojno zaščitno streme
13 Omrežni kabel z omrežnim vtičem
14 Odtok suhega ledu, za praznjenje posode
15 Krmilni valj s fiksirno zavoro
16 Spoj gibke cevi brizgalnega sredstva
17 Ozemljitvena žica s sponko
18 Spoj krmilnega voda
19 Upravljalno polje
20 Predal za pribor
21 Pokrov posode za suhi led

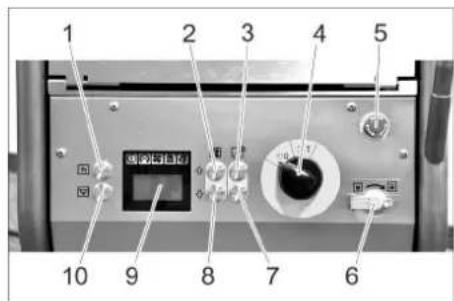

Upravljalno polje Prikazovalnik

1 Tipka za statistiko, ponastaviti števec
2 Tipka za povečanje tlaka curka
3 Tipka za povečanje doziranja suhega ledu
4 Stikalo naprave
5 Tipka za izklop v sili
6 Ključno stikalo
7 Tipka za zmanjšanje doziranja suhega ledu
8 Tipka za zmanjšanje tlaka curka
9 Prikazovalnik
10 Tipka za praznjenje posode za suhi led

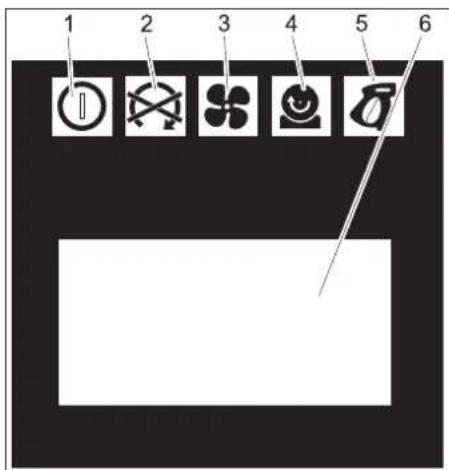

1 Kontrolna lučka za krmilno napetost zelena: krmilna napetost v redu rdeča: Krmilna napetost prenizka rumena: praznjenje posode za suhi led aktivno
2 Kontrolna lučka za zasilni izklop rdeča: Tipka za zasilni izklop aktivirana zelena: Tipka za zasilni izklop ni aktivirana
3 Kontrolna lučka za zračni tlak zelena: tlak v redu oranžna: izbrani tlak curka ni dosežen rdeča: tlak prenizek (pod 0,15 MPa/1,5 bar)
4 Kontrolna lučka za dozirno pripravo zelena: pogon v redu rdeča: motnja v pogonu

5 Kontrolna lučka za brizgalno pištolo zelena: brizgalna pištola v redu oranžna: sprožilna ročica brizgalne pi- štole aktivirana med vklopom rdeča: brizgalna pištola iztaknjena ali krmilni vod poškodovan

6 Prikazno polje

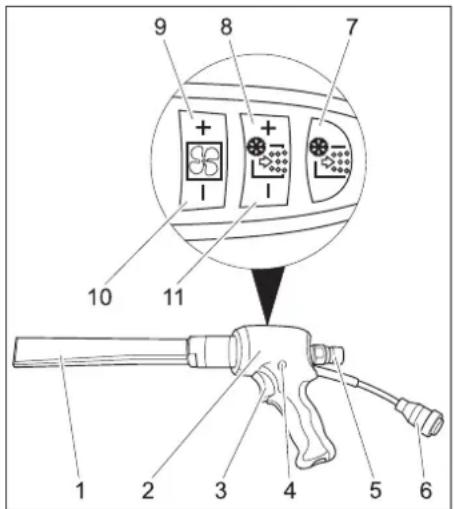

Brizgalna priprava

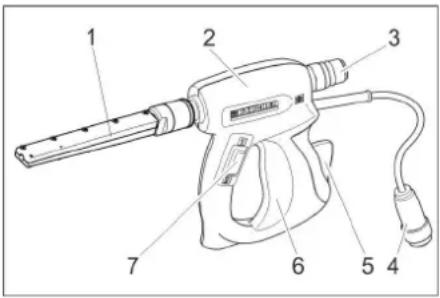

Brizgalna pištola

1 Šoba
2 Brizgalna pištola
3 Sprožilna ročica
4 Varnostni gumb
5 Spoj gibke cevi brizgalnega sredstva
6 Spoj krmilnega voda
7 Tipka za doziranje suhega ledu vklop/izklop Sveti rdeče pri izklopljenem doziranju suhega ledu
8 Tipka za povečanje doziranja suhega ledu
9 Tipka za povečanje tlaka curka
10 Tipka za zmanjšanje tlaka curka
11 Tipka za zmanjšanje doziranja suhega ledu

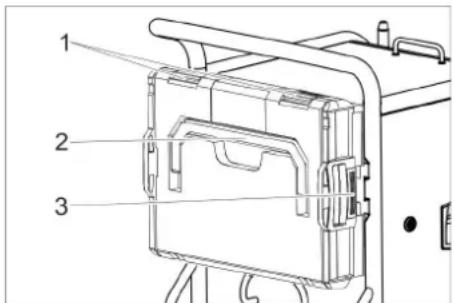

Kovček za pribor

Kovček je namenjen za shranjevanje šob in pripadajočega orodja.

→ Odprite zapirala.
→ Pokrov zasukajte navzdol.

Pozor

Nevarnost poškodbe, Ne polagajte težkih predmetov na odprt pokrov.

Kovček ločite od naprave.

→ Pritisnite deblokade in snemite kovček.

Kovček namestite na napravo.

→ Kovček z veliko zapirali obrnite navzgor.
→ Eno stran kovčka namestite na držalo in zaskočite.
→ Kovček pritisnite proti napravi in zaskočite v nasproti ležeče držalo.

Zagon

⚠️ Nevarnost

Nevarnost poškodb zaradi okoli letečih kroglic suhega ledu.

Pri pripravljanju naprave preverite vse sklope, še posebej gibko cev za brizgalno sredstvo, glede brezhibnega stanja.

Poškodovane sklope zamenjajte z brezhibnimi.

Očistite umazane sklope in preverite njihovo brezhibno delovanje.

→ Posodo postavite na vodoravno, ravno površino in blokirajte fiksirne zavore vodilnih koles.

Opozorilo:

Za zaščito pred obrabo in umazanijo se lahko gibka cev za brizgalno sredstvo prevleče z zaščitno gibko cevjo. Po potrebi zaščitno gibko cev pred preključitvijo potisnite preko gibke brizgalne cevi.

→ Gibko cev za brizgalno sredstvo spojite z napravo in zavarujte.
→ Brizgalno pištolo spojite z gibko cevjo za brizgalno sredstvo.
→ Krmilni vod spojite z napravo.
→ Krmilni vod spojite z brizgalno pištolo.

Šobe

Napotek

Izbira šobe je odvisna od materiala čiščenega objekta in umazanije.

Prav tako ima prostornina zraka, ki je na uporabo, pomemben vpliv na izbiro šobe. Vse šobe se brez orodja privijejo na navoj brizgalne pištole. Na šobi nameščene površine ključa služijo za odstranjevanje pritrjenih šob z viličnim ključem.

Pozor

Nevarnost hladnega zvarjenja. Navoj šobe pred montažo premažite s priloženo maščobo.

Izbira šobe

Naslednja tabela kaže porabo zraka pri različnih šobah.

Vsaka šoba je označena z indeksom količine zraka XS - XXL.

S tabelo šob se lahko tako za vsako šobo ugotovi poraba zraka.

Površinska moč	Agresivnost curka		zelo majhna m		majhna srednja visoka			zelo visoka
	Tlak (bar) 2 3 4 5 6		7 8 9	10 11 1	2 13 14	15 16
	Velikost šobe
	XS ∅5 mm 0,40		0,70	0,90		1,10	1,30	1,60	1,80	2,00	2,30	--	--	--	--	--	--
	S	∅6 mm 0,70		1,05	1,45	1,80	2,07	2,40	2,78	3,14	3,48	3,78	4,13	4,35	4,70	5,10	5,40
	M	∅7 mm 0,93		1,38	1,85	2,28	2,64	3,05	3,63	4,03	4,57	4,80	5,30	5,80	6,22	6,65	7,15
	L	∅8 mm		1,09	1,64	2,26	2,78	3,20	3,79	4,40	4,95	5,45	5,90	6,40	7,15	7,67	8,15	8,80
	XL	∅9 mm		1,50	2,16	2,88	3,50	4,03	4,60	5,41	6,01	6,53	7,27	8,08	8,70	9,28	9,80	10,40
	XXL	∅10 mm		1,52	2,20	2,97	3,66	4,27	5,00	5,82	6,52	7,40	8,00	8,90	9,50	10,05	10,70	11,30
			Poraba zraka v m3/min

	m3/min
	...1	Industrijsko hišno pnev-matično omrežje Začetni kompresor npr. Käser M 17, Compair C 14
	1...2 Indu	strijsko hišno pnev-matično omrežje majhen kompresor npr. Käser M 31, Compair C 20GS
	2...3 sred	nji kompresor npr. Käser M 57, Compair C 35
	3...5
	5...7 sred	nji kompresor npr. Käser M 80, Compair C 55
	7...10	velik kompresor npr. Käser M 122, Compair C 105
	10... zelo	velik kompresor npr. Käser M 250, Compair C 200

Šoba za okrogli curek

Poleg priložene šobe za okrogli curek so kot pribor na razpolago druge šobe za okrogli curek z različnimi prerezi.

1 Šoba za okrogli curek, kratka
2 Šoba za okrogli curek, dolga
3 Šoba za okrogli curek, posebej dolga

→ Šobo za okrogli curek namestite na navojni nastavek brizgalne pištole in ročno pritegnite.

Šoba za ploščat curek

1 Difuzor
2 Prekrovna matica
3 Nastavek šobe

Šoba za ploščat curek sestoji iz nastavka šobe in difuzorja. Kot pribor so na razpolago nastavki šobe z različnimi prerezi.

→ Nastavek šobe namestite na navojni nastavek brizgalne pištole in ročno pritegnite.
→ Difuzor namestite na nastavek šobe.
→ Difuzor obrnite tako, da ploski curek zavzema želeno usmeritev do brizgalne pištole.
→ Slepo matico ročno pritegnite.

Drobilnik (pribor)

Drobilnik drobi kroglice suhega ledu in se montira med brizgalno pištolo in šobo.

Usmeritev 4 luknjastih plošč v drobilniku določa stopnjo drobljenja.

1 Navojni spoj
2 Magazin
3 Luknjasta plošča

→ Luknjaste plošče razporedite v magazin, kot prikazano zgoraj (3 možnosti). Navedba dimenzij na sliki se nanaša na velikost prepustnih odprtin.
→ Magazin z luknjastimi ploščami vstavite v drobilnik.
→ Privijte navojni spoj in ga pritegnite.

podaljšek šobe (pribor)

Med brizgalno pištolo in šobo se lahko uporabi tudi podaljšek.

Kotna brizgalna cev se vstavi med brizgalno pištolo in šobo.

1 Kotna brizgalna cev 105°

2 Kotna brizgalna cev 90°

△Opozorilo

Nevarnost poškodb. Ob uporabi kotne brizgalne cevi deluje poleg povratne sile na brizgalno pištolo tudi vrtilni moment. Brizgalno pištolo trdno držite.

Začnite delati z majhnim tlakom curka in le- tega po potrebi povečujte.

Ročaj (pribor)

Ročaj se lahko pritrdi na podaljšek.

Delovna razsvetljava (pribor)

(le pri Advanced brizgalni pištoli)

Delovno razsvetljavo se namesti med brizgalno pištolo in šobo. Vklop in izklop je opisan v poglavju „Upravljanje/Osnovne nastavitve“.

Priključitev stisnjenega zraka

Napotek

Za neovirano obratovanje mora imeti sti- snjeni zrak nižjo vsebnost vlage. Stisnjeni zrak ne sme vsebovati olja, umazanije in tujkov.

Kompresor mora biti opremljen najmanj s hladilnikom, ločevalnikom olja in ločevalnikom vode.

→ Zaprite ventil za tlačno razbremenitev.
→ Dovod stisnjenega zraka priključite na priključek za stisnjeni zrak na napravi. Maksimalno dovoljeni oskrbovalni tlak 1,6MPa (16 barov) ne sme biti presežen.

Pred vsakim obratovanjem preverite poškodovanost omrežnega priključnega kabla. Naprave s poškodovanim kablom ne uporabljajte. Poškodovan kabel naj zamenja elektro strokovnjak.

Električni podaljšek mora zagotoviti IPX4-zaščito in izvedba kabla mora ustrezati najmanj H 07 RN-F 3G1,5.

→ Omrežni vtič vtaknite v vtičnico.

Uporaba

Polnjenje suhega ledu

⚠️ Nevarnost

Nevarnost ozeblin. Suhi led ima temperaturo -79 °C. Suhega ledu in mrzlih delov naprave se nikoli ne dotikajte nezaščiteno. Nosite zaščitne rokavice in zaščitno obelko.

→ Odprite pokrov posode za suhi led.
→ Posodo za suhi led preverite glede tujkov in kondenzata, odstranite tujke in kondenzat.
→ Kroglice suhega ledu napolnite v poso-do.

Pozor

Nevarnost poškodbe za napravo. Kot brizgalno sredstvo se smejo uporabljati le kroglice suhega ledu. Uporaba drugih brizgalnih sredstev vodi do izgube garancije.

→ Zaprite pokrov posode za suhi led.

Napotek

Da preprečite motnje zaradi skepljanih kroglic suhega ledu, je smiselno vsebino posode za suhi led v celoti porabiti, preden se napolni nov suhi led. Pred daljšimi delovnimi prekinitvami naj naprava deluje, dokler ni posoda za suhi led prazna ali posodo izpraznite s funkcijo Praznjenje suhega ledu.

Nastavitve

Opozorilo

Nastavitve so odvisne od materiala čiščenega objekta in umazanije.

→ Tipko za izklop v sili deblokirajte z obračanjem.
→ Stikalo naprave obrnite na "I".
→ Ključno stikalo zavrtite v smeri urnega kazalca.
→ Tlak curka nastavite s tipkami Tlak curka povečati/zmanjšati.

Opozorilo

Višji kot je nastavljeni tlak curka, toliko večji (agresivnejši) je učinek čiščenja.

→ Doziranje suhega ledu nastavite s tip-kami Doziranje suhega ledu povečati/zmanjšati.
→ Ključno stikalo obrnite v nasprotni smeri urinega kazalca in izvlecite ključ. Z avtomatičnim zaprtjem klučavnice se prepreči umazanija med delovanjem. Pri izvlečenem ključu je naprava zavarovana proti prestavljanju nastavitev in ponastavljanju statističnih vrednosti.

Obratovanje

→ Vzdrževalna dela izvajajte „dnevno pred začetkom obratovanja“ (glejte odsek „Vzdrževanje in nega“).

⚠️ Nevarnost

Nevarnost poškodb zaradi okoli letečih kroglic suhega ledu. Brizgalne pištole ne usmerjajte v ljudi. Druge osebe odstranite morajo z mesta uporabe in jih med delovanjem ne pustite blizu (npr. z zaporo). Med delovanjem na segajte po odprtini šobe ali v curek suhega ledu.

Pred ločevanjem povezave med brizgalno pištolo in gibko cevjo za brizgalno sredstvo in med gibko cevjo za brizgalno sredstvo in napravo obvezno zaprite oskrbo s stisnjenim zrakom, postavite napravo v breztlačno stanje in izvlecite omrežni vtič iz vtičnice.

→ Zaprite delovno področje, da preprečite dostop oseb med obratovanjem.

⚠️ Nevarnost

Nevarnost zadušitve zaradi ogljikovega dioksida. Kroglice suhega ledu sestojijo iz trdnega ogljikovega dioksida. Med delovanjem naprave vsebnost ogljikovega dioksida v zraku na delovnem mestu narašča. Delovno mesto zadostno prezračite, po potrebi uporabite osebne alarmne naprave.

Znak visoke koncentracije ogljikovega dio-ksida v vdihanem zraku:

• 3...5%: glavobol, visoka frekvenca dihanja.
• 7...10%: glavobol, draženje na bruhanje, eventualno nezavest.

Ob pojavu teh znakov napravo takoj zaustavite in pojdite na svež zrak, pred nadaljevanjem dela izboljšajte prezračevalne ukrepe ali uporabite dihalno napravo.

Ogljikov dioksid se zbira na nižje ležečih mestih. Preprečite nabiranje z aktivnim prezračevanjem.

Upoštevajte varnostni podatkovni list proizvajalca suhega ledu.

⚠️ Nevarnost

Nevarnost zaradi zdravju škodljivih snovi. Če lahko pri obdelavi nastane zdravju škodljivi prah, je potrebno pred začetkom del sprejeti ustrezne varnostne ukrepe.

⚠️ Nevarnost

Nevarnost eksplozije!

Ne obdelujte istočasno lahkih kovin in de- lov, ki vsebujejo železo.

Če se lahke kovine in deli, ki vsebujejo železo, izmenično obdelujejo, je potrebno delovni prostor in sesalno pripravo pred obdelavo vsakokrat drugega materiala očistiti.

Nevarnost zaradi eksplozije prahu. Če pri delu nastaja gorljivi prah, je treba preprečiti nabiranje prahu. Prah redno odstranjujte preden se naberejo kritične količine.

→ Pri delu v ozkih prostorih poskrbite za zadostno izmenjvao zraka, da ohranite koncentracijo ogljikovega dioksida v zraku prostora pod nevarno vrednostjo.

→ Čiščeni objekt po potrebi fiksirajte.

⚠️ Nevarnost

Nevarnost poškodb zaradi elektrostaticnih izpraznitev, nevarnost poškodb za elektronske sklope. Ob postopku čiščenja se lahko čiščeni objekt električno napolni. Čiščeni objekt električno ozemljite in ozemljitev vzdržujte med celotnim postopkom čiščenja.

△Opozorilo

Nevarnost poškodb zaradi spotika.

Gibko cev za brizgalno sredstvo in krmilni vod položite tako, da med delom ni nevarnosti spotikanja.

Pozor

Nevarnost poškodb zaradi tujkov, ki padejo v posodo za suhi led. Med obratovanjem mora biti pokrov posode za suhi led zaprt.

→ Ozemljitveno žico spojite električno prevodno s čiščenim objektom ali čiščeni objekt ozemljite na drug način.

→ Nosite zaščitno obleko, zaščitne rokavice, tesno zapirajoča zaščitna očala in glušnike.

→ Aktivirajte oskrbo s stisnjenim zrakom.

→ Tipko za izklop v sili deblokirajte z obračanjem.

→ Na stikalu za način obratovanja brizgalne pištole nastavite način obratovanja Curek stisnjenega zraka „1“ ali Curek suhega ledu „2“.

→ Izberite varno stojišče in zavzemite varen telesni položaj, da zaradi povratne sile brizgalne pištole ne izgubite ravnotežja.

Da preprečite nenadno uporabo povratnega udarca, se lahko nastavi počasno naraščanje tlaka curka (glejte „Upravljanje/Osnovne nastavitve“ točka menija Mehak začetek).

→ Pritisnite varnostni gumb brizgalne pištole.

→ Aktivirajte curek suhega ledu z aktiviranjem sprožilne ročice brizgalne pištole in izvedite postopek čiščenja.

Napotek

Pri uporabi Advanced brizgalne pištole se lahko doziranje kroglic suhega ledu s tipko Doziranje suhega ledu izklop/vklop na brizgalni pištoli izklopi in vklopi. Pri izklopljenem doziranju sveti tipka rdeče, na zaslonu se prikaže „Ice off“.

Dodatno se lahko pri uporabi Advanced brizgalne pištole tlak curka in količina suhega ledu nastavita na brizgalni pištoli.

Pozor

Nevarnost poškodb za dozirno pripravo za-radi umazanije. Pri delovanju s curkom pu-stite pokrov posode za suhi led zaprt, da preprečite vdor odbite umazanije.

Izklop v sili

→ Spustite sprožilno ročico brizgalne pištole.
→ pritisnite tipko za zasilni izklop.

Doziranje suhega ledu se zaustavi in zračni tok iz šibe se prekine.

Zagon po zasilnem izklopu

→ Tipko za izklop v sili deblokirajte z obračanjem.

Prekinitev obratovanja

→ Spustite sprožilno ročico brizgalne pištole.
→ Pri obratovalnih premorih se lahko brizgalna pištola vtakne v nosilec na napravi.

Napotek

Pri daljših prekinitvah obratovanja se lahko kroglice suhega ledu v posodi za suhi led skepijo. Po možnosti ne prekinjajte obratovanja za več kot 20 minut. Pri daljših prekinitvah izpraznite posodo za suhi led.

Izpuščanje kondenzata

Vodni ločevalnik čisti stisnjeni zrak, ki se dovaja napravi. S tem se kondenzat zbira v vodnem ločevalniku, ki ga je potrebno občasno izprazniti.

→ Lovilno posodo postavite pod odtok kondenzata.
→ Ventil za tlačno razbremenitev počasi odprite in počakajte, da kondenzat uide iz naprave.

Napotek

Za zaščito okolja kondenzat zavrzite na okolju prijazen način.

Funkcija statistike

Priklic vrednosti

→ Stikalo naprave obrnite na "I". → Hitro pritisnite tipko za statistiko, prika- že se trajanje obratovanja.

t: Trajanje obratovanja od zadnje pona- stavitve.

T: Celotno trajanje obratovanja.

→ Hitro pritisnite tipko za statistiko, prikaže se predelana količina suhega ledu. m: Količina suhega ledu od zadnje po-nastavitve.

M: Količina suhega ledu skupaj.

→ Hitro pritisnite tipko za statistiko, prikaže se povprečna poraba suhega ledu. q: Povprečna poraba suhega ledu od zadnje ponastavitve. Q: Povprečna poraba suhega ledu skupaj.

Ponastavitev vrednosti

→ Ključno stikalo zavrtite v smeri urnega kazalca.
→ Tipko za statistiko pritiskajte 4 sekunde.

Napotek

Skupnih vrednosti ni mogoče brisati.

Osnovne nastavitve

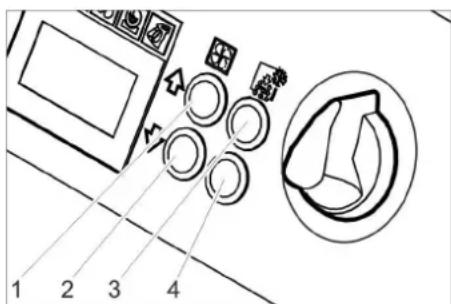

→ Tipki Tlak curka povečati in Tlak curka zmanjšati istočasno pritisnite in držite, ključno stikalo obrnite v smeri urinega kazalca.

V osnovnih nastavitvah načina obratovanja imajo tipke naslednje funkcije:

1 Povečanje vrednosti 2 Zmanjšanje vrednosti
3 Točka menija navzgor
4 Točka menija navzdol

	Točka menija	Področje nastavljanja	Opis
Softstart		0, 1, 2, 3, 4, 5 sekund	Mehak zagon, trajanje do doseganja željenega tla-ka curka
T_Dump		1, 2, 3, 4, 5 minut	Trajanje postopka pra-znjenja suhega ledu
Language		metrično, imperialno	Merske enote metrične: kg/h, MPa imperialne: lbs, psi
Lighting		ON/OFF Osvetlitev šobe (opcija) vklop/izklop
Demo-Mode		ON/OFF Demonstracijsko obrato-vanje: Upravljanje je si-mulirano, oddaja stisnjenega zraka in su-hega ledu sta zaprti.

Končanje osnovnih nastavitev

→ Ključno stikalo zavrtite v nasprotni smeri urnega kazalca.

Ustavitev obratovanja

⚠️ Nevarnost

Nevarnost ozeblin. Suhi led ima temperaturo -79 °C. Suhega ledu in mrzlih delov naprave se nikoli ne dotikajte nezaščiteno. Nosite zaščitne rokavice in zaščitno obelko.

⚠️ Nevarnost

Nevarnost poškodb zaradi okoli letečih kroglic suhega ledu. Brizgalne pištole ne usmerjajte v ljudi. Druge osebe odstranite morajo z mesta uporabe in jih med delovanjem ne pustite blizu (npr. z zaporo).

→ Zaprite oskrbo s stisnjenim zrakom.
→ Lovilno posodo postavite pod odtok kondenzata.
→ Ventil za tlačno razbremenitev počasi odprite in počakajte, da kondenzat in stisnjeni zrak uideta iz naprave.
→ Lovilno posodo postavite pod odtok suhega ledu.
→ Tipko za praznjenje posode za suhi led pritisnite in počakajte, dokler ni posoda za suhi led prazna.

Praznjenje suhega ledu se zaustavi po predhodno nastavljenem času (glejte „Osnovne nastavitve“).

Po potrebi tipko za praznjenje posode za suhi led večkrat pritisnite.

Napotek

Za zaščito okolja kondenzat zavrzite na okolju prijazen način.

→ Stikalo stroja na "0/OFF".
→ Napravo ločite od dovoda stisnjenega zraka.
→ Omrežni vtič izvlecite iz vtičnice.
→ Ozemljitveno žico očistite in navijte.
→ Odpadni material curka odstranite v skladu z lokalnimi predpisi.

Transport

⚠️ Nevarnost

Nevarnost nesreče zaradi ostankov suhega ledu v napravi. Pred transportom v zaprtih vozilih je potrebno suhi led brez ostankov odstraniti iz naprave, da se prepreči ogrožanje oseb, ki se vozijo poleg, z ogljikovim dioksidom.

→ Pred transportom izvedite vse korake v poglavju „Zaustavitev obratovanja“.
→ Napravo namestite na transportno vozilo.
→ Zablokirajte zavore vodilnih koles.
→ Napravo z napenjalnimi pasovi pritrdite na vozilo.

Skladiščenje

Pozor

Nevarnost poškodbe in škode! Pri shranjevanju upoštevajte težo naprave.

Ta naprava se sme shraniti le v notranjih prostorih.

Vzdrževanje in nega

Navodila za vzdrževanje

Pogoj za zanesljivo obratovanje naprave je redno vzdrževanje po naslednjem vzdrževalnem načrtu.

Uporabljajte izključno orginalne nadome- stne dele proizvajalca ali dele, ki jih slednji priporoča, kot

– nadomestne in obrabne dele,

– dele pribora,
-goriva,
- čistila.

⚠️ Nevarnost!

Nevarnost nesreče pri delu na napravi.

Pred deli na napravi izvedite vse korake poglavja „Zaustavitev obratovanja“.

⚠️ Nevarnost

Nevarnost ozeblin zaradi suhega ledu ali mrzlih delov naprave. Pri delih na napravi nosite ustrezno zaščitno obleko proti mrazu ali odstranite suhi led in pustite, da se naprava segreje.

⚠️ Nevarnost

Nevarnost zaradi volumetričnega raztezanja in ozeblin.

Suhega ledu nikoli ne dajajte v usta.

Pozor

Nevarnost poškodb. Brizgalne pištole ne čistite s topili, bencinom ali čistili, ki vsebujejo olje.

Vzdrževalna pogodba

Za zagotovitev zanesljivega obratovanja naprave priporočamo, da sklenete pogodbo o vzdrževanju. Prosimo, da se obrnete na pristojen uporabniški servis podj. Kärcher.

Načrt servisiranja

Dnevno pred začetkom obratovanja

→ Gibko cev za brizgalno sredstvo skrbno preglejte glede razpok, pregibov in drugih poškodb. Mehka mesta v gibki cevi kažejo obrabo na notranji strani gibke cevi. Okvarjeno ali izrabljeno gibko cev je potrebno zamenjati z novo gibko cev- jo.
→ Preglejte električni kabel in vtič glede poškodb. Okvarjene dele naj zamenja uporabniški servis.

Vsakih 100 obratovalnih ur

→ Spoje na gibki cevi za brizgalno sredstvo, na napravi in na brizgalni pištoli preglejte glede poškodb in obrabe. Zamenjajte okvarjeno gibko cev, okvarjene spoje na napravi ali brizgalni pištoli naj zamenja uporabniški servis.
→ Preverite dozirno pripravo glede poškodb in netesnosti. Če se ugotovijo poškodbe/netesnosti, obvestite uporabniški servis.
→ Preverite trdno naleganje pritrditvenih kap zadnjih koles.

Vsakih 500 ur ali letno

→ Naj vam napravo pregleda servisna služba.

Vsaki 2 leti

→ Gibko cev za brizgalno sredstvo obnovite najmanj vsaki 2 leti.

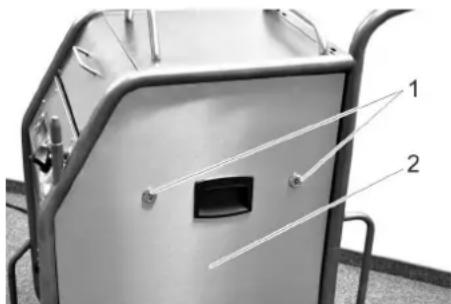

Odpiranje naprave

Za izvajanje vzdrževalnih del je potrebno odstraniti stranske obloge naprave:

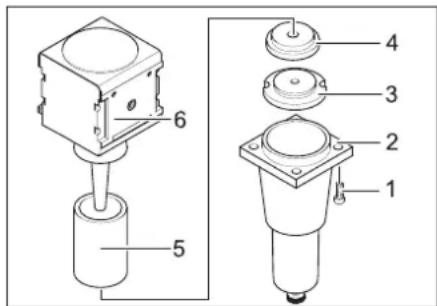

Menjava fitrnega vložka v vodnem ločevalniku

Po prekinitvi obratovanja več kot enega leta

→ preverite napravo glede pravilnega stanja in delovanja.

Po spremembi kraja namestitve

→ preverite napravo glede pravilnega stanja, delovanja in postavitve.

Po servisnih delih ali spremembah, ki bi lahko vplivale na varnost obratovanja

→ preverite napravo glede pravilnega stanja, delovanja in postavitve.

Pomoč pri motnjah

⚠️ Nevarnost!

Nevarnost nesreče pri delu na napravi. Pred deli na napravi izvedite vse korake poglavja „Zaustavitev obratovanja“.

⚠️ Nevarnost

Nevarnost ozeblin zaradi suhega ledu ali mrzlih delov naprave. Pri delih na napravi nosite ustrezno zaščitno obleko proti mrazu ali odstranite suhi led in pustite, da se naprava segreje.

⚠️ Nevarnost

Nevarnost zaradi volumetričnega raztezanja in ozeblin.

Suhega ledu nikoli ne dajajte v usta.

Motnje s prikazom na prikazovalniku

Prikaz Kontrolna lučka (KL) Možen vzrok Odprava Kdo
E001 KL Krmilna napetost sveti rdeče	Krmilna napetost prenizka Izklopite napravo, malo počakajte, ponovno vklopite napravo.Preverite vtičnico.Pri večkratnem pojavljanju kode napake obvestite uporabniški servis podjetja Kärcher	Uporabnik
E002 KL Zasilni izklop sveti rdeče	Tipka za zasilni izklop je pritisnje-na	Tipko za izklop v sili deblokirajte z obračanjem. Uporabnik
E003 KL Stisnjeni zrak sveti rdeče	Tlak oskrbe s stisnjenim zrakom premajhen	Povečajte tlak.Izklopite napravo, malo počakajte, ponovno vklopite napravo.	Uporabnik
E004 KL Doziranje sveti rdeče	Motnja v dozirni enoti Izklopite napravo, malo počakajte, ponovno vklopite napravo.Pri večkratnem pojavljanju kode napake obvestite uporabniški servis podjetja Kärcher	Uporabnik
E005 KL Brizgalna pištola sveti rdeče	Povezava med napravo in brizgal-no pištolo motena.	Preverite pravilno povezavo spojev v krmilnem vodu.Krmilni kabel preglejte glede poškodb.	Uporabnik
E006 KL Brizgalna pištola sveti rdeče	Kratek stik v brizgalni pištoli ali kr-milnem kablu	Zamenjajte brizgalno pištolo ali brizgalno gibko cev s kr-milnim kablom.	Uporabnik
E007 KL Stisnjeni zrak sveti rdeče	Motnja na regulirnem ventilu sti-snjenega zraka	Obrnite se na uporabniški servis. Uporabnik
E008 KL Brizgalna pištola sveti oranžno	Sprožilna ročica brizgalne pištole je bila med vklopom ali po deblo-kadi tipke za zasilni izklop aktivira-na	Spustite sprožilno ročico brizgalne pištole. Uporabnik

Motnje brez prikaza na prikazovalniku

Motnja Možen vzrok Odprava Kdo
Bi prikaza zaslona kljub vklopljenemu glavnemu stikalu	Omrežni vtič ni vtaknjen v vtičnico. Vtaknite omrežni vtič v vtičnico. Uporabnik
	Varovalka F1 se je sprožila Snermite stransko oblogo in s pritiskom deblokirajte varovalko F1.		Uporabnik
Ni curka stisnjenega zraka kljub sproženi sprožilni ročici	Oskrba s stisnjenim zrakom ima premalo tlaka Kontrolirajte tlak. Uporabnik
	Tlak curka nastavljen prenizko Tlak curka nastavite višje. Uporabnik
	Prekinjena oskrba električne napetosti	Kontrolirajte oskrbo električne napetosti. Kontrolna lučka „Naprava vklopljena“ mora svetiti zeleno.	Uporabnik
	Tipka za zasilni izklop je pritisnjena	Tipko za zasilni izklop deblokirajte z obračanjem. Kontrolna lučka „Naprava vklopljena“ mora svetiti zeleno.	Uporabnik
	Krmilni vod ni pravilno priključen	Preverite povezavo med krmilnim vodom in brizgalno pištolo ter med krmilnim vodom in napravo.	Uporabnik
	Krmilni vod je defekten Zamenjajte gibko cev za brizgalno sredstvo. Uporabnik
Curek stisnjenega zraka prešibek	Tlak curka nastavljen prenizko Tlak curka nastavite višje. Uporabnik
	Oskrba s stisnjenim zrakom ima premalo tlaka ali pretok kompresorja premajhen.	Kontrolirajte tlak in pretok. Uporabnik
	Fitrni vložek v vodnem ločevalniku zamašen. Zamenjajte fitrni vložek v vodnem ločevalniku. Uporabnik
	Gibka cev za brizgalno sredstvo ali brizgalna pištola zamašena	Gibko cev za brizgalno sredstvo in brizgalno pištolo pustite, da se odtali, in odstranite zamašitev. Povečajte delovni tlak in / ali zmanjšajte doziranje suhega ledu.	Uporabnik
V curku stisnjenega zra-ka ni kroglic suhega ledu	Doziranje suhega ledu izklopljeno (le pri brizgalni pištoli Advanced), tipka za doziranje suhega ledu vklop/izklop na brizgalni pištoli sveti rdeče, prikaz na zaslonu „Ice off“.	Pritisnite tipko za doziranje suhega ledu na brizgalni pištoli Advanced.	Uporabnik
	Posoda za suhi led je prazna Napolnite posodo za suhi led Uporabnik
	Suhi led stopljen Izpraznite posodo za suhi led in jo napolnite s svežimi kroglicami suhega ledu.		Uporabnik
	Vibrator na posodi za suhi led ne deluje Obrnite se na uporabniški servis. Uporabnik
	Pogonski motor dozirne priprave preobremenjen	Pustite, da se dozirna priprava odtali Uporabnik
	Izstop stisnjenega zraka v posodi za suhi led Očistite kanal za izravnavo tlaka v dozirni pripravi. Uporabniški servis
	Dozirni kolut v dozirni enoti okvarjen Zamenjajte dozirni kolut. Uporabniški servis

Tehnični podatki

Električni priključek
Napetost V 220...240
Vrsta toka 1~
Frekvenca Hz 50
Priključna moč kW 0,6
Varnostni razred IPX4
FI-zaščitno stikalo delta I v A 0,03
Odvodni tok, tip. mA 7,5
Stisnjen zrak
Nazivna širina gibke cevi Cola 3/4
Oskrbovalni tlak (max.) MPa (bar) 1,6 (16)
Oskrbovalni tlak (min.) MPa (bar) 0,2 (2)
Poraba stisnjenega zraka	m3/min	2...12
Kakovost stisnjenega zraka	suh, brez olja
Podatki o zmogljivosti
Tlak curka (max.)	MPa (bar) 1,6 (16)
Premer kroglice suhega ledu (max.)	mm	3
Poraba suhega ledu	kg/h	30...120
Dimenzije
Prostornina posode za suhi led	kg	40
Širina	mm	716
Globina	mm	850
Višina	mm	1102
Teža s priborom kg 101,5
Teža, pripravljen na obratovanje, z napolnjeno posodo za suhi led	kg	140
Tlak v zračnicah (max.)	MPa (bar) 0,2 (2)
Teža brizgalne priprave (gibka cev za brizgalno sredstvo, brizgalna pištola, torba z orodjem)	kg	10
Povratna udarna sila brizgalne pištole (max.)	N	100
Vrtilni moment brizgalne pištole (max.), le pri kotni šobi	N	40
Nivo hrupa L_pA	dB(A)	114
Nivo hrupa ob obremenitve L_WA	dB(A)	136
Negotovost K	dB(A)	5
Vibracije naprave
Brizgalna pištola	m/s2	1,2
Gibka cev za brizgalno sredstvo	m/s2	1,2

Zaščitna obleka

Zaščitna očala s polno vidljivostjo, proti rošenju, št. dela: 6.321-208.0

Zaščitne rokavice proti mrazu s protizdr- snim profilom, kategorija III v skladu z EN 511, št. dela: 6.321-210.0

Glušniki z naglavnim locnom, št. dela: 6.321-207.0

Brizgalna priprava

Šoba za okrogli curek, L, dolga

Št. dela: 4.574-019.0

Šoba za okrogli curek, L, posebej dolga

Št. dela: 4.574-016.0

Šoba za okrogli curek, M, dolga

Št. dela: 4.574-018.0

Šoba za okrogli curek, M, kratka

Št. dela: 4.130-418.0

Šoba za okrogli curek, L, kratka

Št. dela: 4.130-419.0

Šoba za ploščat curek

Št. dela: 4.130-423.0

Vložek šobe za ploščat curek, M, 6 mm

Št. dela: 4.130-421.0

Vložek šobe za ploščat curek, L, 8mm

Št. dela: 4.130-420.0

Vložek šobe za ploščat curek, XL, 10 mm

Št. dela: 4.130-422.0

Kotna brizgalna cev 90°

Št. dela: 4.321-203.0

Kotna brizgalna cev 105°

Št. dela: 4.321-204.0

Podaljšek šobe, dolžina 300 mm

Št. dela: 4.130-417.0

Ročaj

Št. dela: 6.321-206.0

Drobilnik

Št. dela: 4.110-015.0

Delovna razsvetljava

Št. dela: 2.815-422.0

Zaščitna gibka cev za brizgalno cev, plasti-

ka, 100 m

Št. dela: 6.667-214.0

V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavništvo. Morebitne motnje na napravi, ki so posledica materialnih ali proizvodnih napak, v času garancije brezplačno odpravljamo. V primeru uveljavljanja garancije, se z originalnim računom obrnite na prodajalca oziroma najbližji uporabniški servis.

S to izjavo potrjujemo, da spodaj omenjeni stroj zaradi svoje zasnove in načina izdelave ustreza temeljnim varnostnim in zdravstvenim zahtevam EU-standardov. Ta izjava izgubi svojo veljavnost, će kdo napravo spremeni brez našega soglasja.

Uporabljeni usklajeni standardi:

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60204-1

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

EN 62233: 2008

Uporabni nacionalni standardi:

GS-STE-13 (v zvezi z)

Podpisniki ravnajo po navodilih in s pooblastilom uprave.

Pooblaščena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG

Prskalica izvedbe Advanced (opcija)

Prskalica verzije Advanced (opcija)

1 Ugaona cev za prskanje 105°

2 Ugaona cev za prskanje 90°

⚠Upozorenje

Opasnost od povreda. Prilikom korišćenja ugaone cevi za prskanje, na prskalicu uz povratnu udarnu silu deluje i moment sile. Čvrsto držite prskalicu.

Započnite rad s manjim pritiskom mlaza, pa ga prema potrebi postepeno povećavajte.

Drška (pribor)

Drška može na produženju biti pričvrsčena.

Statistikas funkcija
