在您第一次使用您的设备前，请先阅读并遵守本操作说明书原件，为日后使用或其他所有者使用方便请妥善保管本说明书。
目录
| 环境保护 | ZH | 1 |
| 安全说明 | ZH | 1 |
| 合乎规定的使用 | ZH | 2 |
| 功能 | ZH | 2 |
| 控制元件 | ZH | 2 |
| 调试设备 | ZH | 3 |
| 操作说明 | ZH | 4 |
| 停止调试 | ZH | 5 |
| 运输 | ZH | 5 |
| 储存 | ZH | 6 |
| 维护和保养 | ZH | 5 |
| 故障排除 | ZH | 6 |
| 产品规格/参数 | ZH | 8 |
| 配件 | ZH | 10 |
| 质量保证 | ZH | 10 |
环境保护
包装材料可以回收利用。请不要把包装材料与普通垃圾放在一起处理，而善安排回收。
旧的设备中含有宝贵的可再利用的材料，应加以利用。电池、油以及类似物质不得排放到环境中。请通过适当集系统清理旧设备。
内部材料提示 (REACH)
最新的内部材料信息请您在如下链接中查找：
设备只允许由阅读并且理解本操作说明书的人员负责操作。尤其是必须遵守所有安全说明。
→ 妥善保管本操作说明书，确认操作人员可以随时取用。
危险等级
危险
即刻引发威胁的危险，致使身体严重伤害或死亡。
警告
潜藏的危险情况，可能致使身体严重伤害或死亡。
小心
潜藏的危险情况，可能致使身体轻微伤害或损伤。
设备上的符号
飞溅的干冰弹丸有导致人身伤害的危险。喷枪不得对人。让第三方人员离开使用地点，并且在运行过程中让他们远离（例如通过封锁）。在运行过程中，不要将手放到喷嘴上或者伸入干冰射流中。
危险
二氧化碳有导致窒息的危险。干冰弹丸由固体二氧化碳制成。在运行设备时，工位上空气中的二氧化碳含量会升高。为工位提供足够的通风，必要时使用人员警告设备。
呼吸用空气中二氧化碳浓度高的迹象：
- 3...5%：头痛、呼吸频率高。
- 7...10%：头痛、恶心、可能会失去意识。
如果出现这些迹象，则立即停止设备，并且前往有新鲜空气的地方，在继续工作前改进通风措施，或者使用呼吸装置。留意干冰制造商的物料安全说明书。
危险
静电放电有导致人身伤害的危险，电子组件有损坏危险。在清洁过程中，清洁对象可能会产生静电。将清洁对象接地，并且在整个清洁过程中保持接地状态。
危险
触电有导致人身伤害的危险。在打开控制柜前，将电源插头从插座中拔下。
危险
低温灼伤危险。干冰温度为 -79^ 。绝对不要在没有防护的情况下触摸干冰和低温设备部件。
△ 危险
飞溅的干冰弹丸或者污垢微粒有导致人身伤害的危险。穿戴密闭的护目镜。 存在听力损伤危险。穿戴听力保护装置。 防护装备不得影响目视联系和与工作环境之间的通信联系。
危险
飞溅的干冰弹丸或者污垢微粒有导致人身伤害的危险。
接触低温设备部件有导致人身伤害的危险。 穿戴符合 EN 511 要求的防护手套和长袖的防护服。
一般安全提示
危险
意外启动的设备有导致人身伤害的危险。在设备上作业前将电源插头从插座中拔下。
危险
触电有导致人身伤害的危险。在打开控制柜前，将电源插头从插座中拔下。
危险
干冰或者低温设备部件有导致低温灼伤的危险。在设备上作业时，穿戴合适的低温防护服，或者清除干冰并且让设备升温。
危险
体积膨胀和低温灼伤会导致危险。绝对不要让干冰入口。
警告
喷枪的反冲力有导致事故的危险。在操作喷枪的扳机前，寻找安全的站立位置，并且可靠地抓住喷枪。
危险
四处乱飞的物体有导致受伤的危险。固定住重量轻的清洁对象，避免被干冰射流带走。
警告
定量装置有导致挤压伤害的危险。在拆除干冰容器中的保护板前，务必将设备的电源插头从插座中拔下。
规定和条例
对于本设备的运行，在德意志联邦共和国境内，适用下列规定和指令（可向以下地址索取：Carl Heymanns Verlag KG，
Luxemburger Straße 449, 50939 Köln):
-BGV D 26 喷射作业
-BGV D 26 的实施细则
-BGR 117 狭窄空间中的作业
-BGR 139 人员安全规定 - 紧急信号设备。
-BGR 189 防护服的使用
-BGR 195 防护手套的使用
-BGR 500 工作设备的操作
-BGT 534 狭窄空间中的作业
-BG1 836 气体警报器
遵守具体国家的安全规定和安全法令，以及具体国家同业工伤事故保险联合会和专业联合会的规定！
安全装置
紧急停机按钮
如果按下紧急停止按钮，则干冰定量供应会停止，并且喷嘴中的气流会中断。
在紧急情况中关闭
→ 松开喷枪的扳机。
→ 按下紧急停止按钮。
干冰定量供应会停止，并且喷嘴中的气流会中断。
→ 中断压缩空气供应。
合乎规定的使用
设备用于用干冰弹丸清除污垢，干冰弹丸通过空气射流进行加速。
设备不允许在有爆炸危险的环境中使用。作为喷射料，只允许使用干冰弹丸。使用其他喷射料可能会导致设备损坏。
功能
压缩空气通过一个压力调节阀进入喷枪。在操作喷枪扳机的情况下，阀门会打开，并且空气流会从喷枪中射出。此外，干冰
弹丸通过定量装置添加到空气流中。可以通过运行模式开关关断定量添加功能。干冰弹丸撞击要清洁的表面，并且清除污垢。由于-79℃的低温干冰弹丸，在污垢和清洁对象之间还会额外产生温度应力，它同样也有助于清除污垢。此外，干冰在撞击时会立即变为气态二氧化碳，并且需要占用700倍的体积。被干冰浸润的污垢会因此被炸飞。
在喷射运行期间，干冰容器上的一台振动器可以确保干冰弹丸持续不断的补充。
控制元件

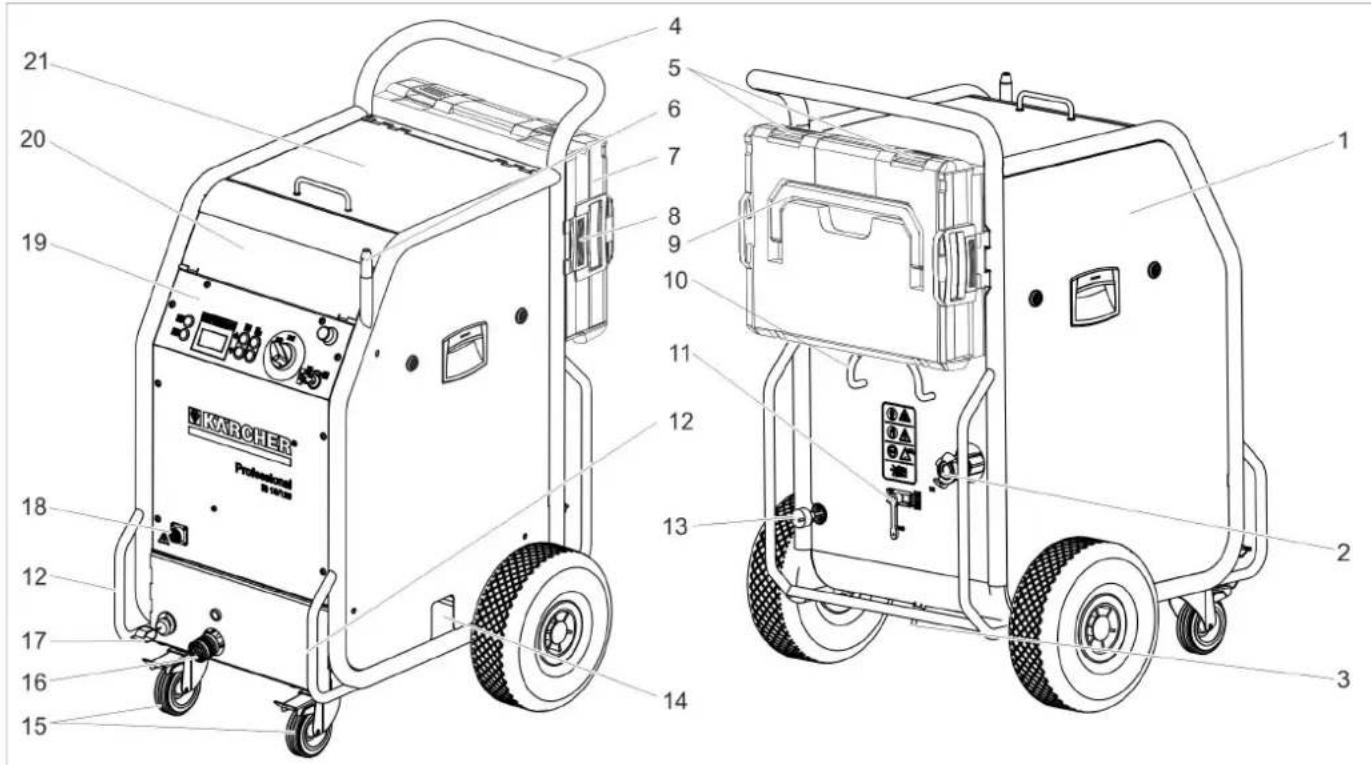

设备
1 保险丝 F1，位于侧面饰板下方
2 压缩空气接口
3 冷凝水排放口
4 推杆
5 锁扣，箱体
6 喷枪支架
7 配件箱
8 解锁装置，箱体固定装置
9 握把，箱体
10 电缆托架
11 泄压阀，水分离器的冷凝水排空
12 运输握把，碰撞保护架
13 电源线卷线盘
14 干冰排放口，用于清空容器
15 带驻车制动器的导向滚轮
16 喷射料软管连接器
17 带接线端的接地绳
18 控制导线连接
19 控制面板
20 配件储放格
21 干冰容器盖

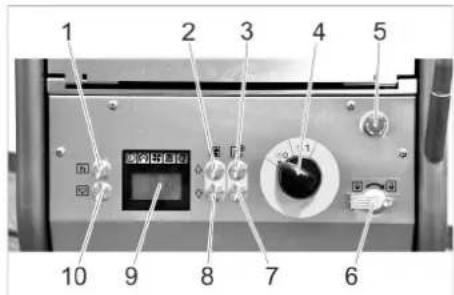

操作区
1 统计按钮，复位计数器
2 增加喷射压力按钮
3 增加干冰添加量按钮
4 设备开关
5 紧急停机按钮
6 带钥匙开关
7 减少干冰添加量按钮
8 减小喷射压力按钮
9 显示屏
10 干冰容器排空按钮

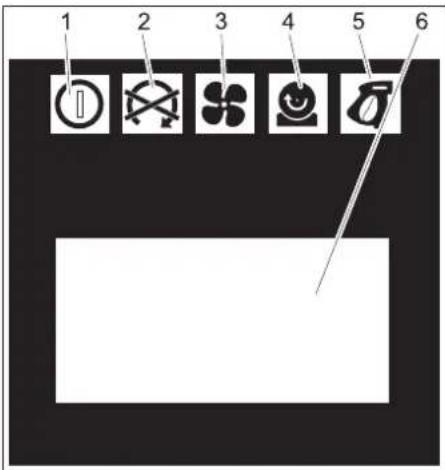

显示屏
1 控制电压指示灯
绿色：控制电压正常
红色：控制电压过低
黄色：干冰容器排空处于活跃状态
2 紧急停止指示灯
红色：紧急停止按钮已操作
绿色：紧急停止按钮未操作
3 压缩空气指示灯
绿色：压力正常
橙色：未达到选择的喷射压力
红色：压力过低 （低于 0.15 MPa/1.5 bar）
4 定量装置指示灯
绿色：驱动装置正常
红色：驱动装置内存在故障
5 喷枪指示灯
绿色：喷枪正常
橙色：在接通过程中操作了喷枪的扳机
红色：喷枪已拔出或者控制线损坏
6 显示区
喷射装置
喷枪
档位 “2”：干冰射流 （压缩空气和干冰弹丸）

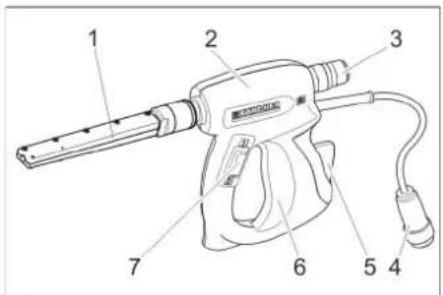

Advanced 喷枪 （选配）
1 喷头
2 喷枪
3 扳机
4 保险按钮
5 喷射料软管连接器
6 控制导线连接
7 干冰定量添加功能接通 / 关闭按钮 在干冰定量添加功能关闭的情况下红色 亮起
8 增加干冰添加量按钮
9 增加喷射压力按钮
10 减小喷射压力按钮
11 减少干冰添加量按钮

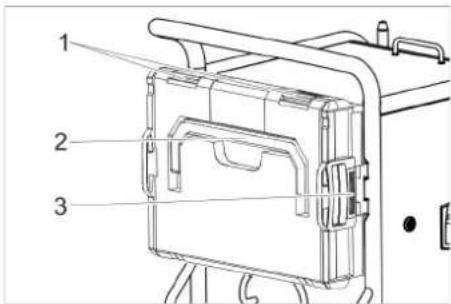

配件箱
箱体用于存放喷嘴和配套的工具。
→ 顶着设备按压箱体，并且嵌入对面的支架。
调试设备
危险
飞溅的干冰弹丸有导致人身伤害的危险。在设备准备过程中，检查所有组件，尤其是喷射料软管是否状态正常。用完好的组件更换损坏的组件。
清洁污染的组件，并且检查是否功能正常。
→ 将设备放置在水平且平整的表面上，并且卡住导向滚轮的驻车制动器。
提示：
为了避免磨损和污染，可以将一根防护软管套在喷射流软管上。需要时，在连接前将防护软管套到喷射软管上。
→ 将喷射料软管和设备连接并且固定。
→ 将喷枪和喷射料软管连接并且固定。
→ 将控制线和设备连接。
→ 将控制线和喷枪连接。
喷嘴
提示
喷嘴的选择取决于清洁对象的材质和污染程度。
可用的空气量同样也对喷嘴选择有着决定性的影响。
所有喷嘴将会拧装到喷枪的螺纹上，无需工具。喷嘴上设计的扳手面用于用一把叉形扳手松开卡住的喷嘴。
小心
存在冷压焊死的危险。安装前用随附的润滑脂涂抹喷嘴螺纹。
选择吸嘴
下面的表格会显示不同喷嘴的空气消耗量。每种喷嘴都用空气量指数 XS - XXI. 进行标记。
这样一来，通过喷嘴表格，就可以为每种喷嘴确定空气消耗量。
| 清洁面积效率 | 喷射强度 非常低 | 低速 中等 高速 非常高 | |||||||||||||||
| 压力(bar)234 | 567 | 8910 | 1112 | 1314 | 1516 | ||||||||||||
| 喷嘴大小 | |||||||||||||||||
| XS 05 mm 0.40 0.70 0.90 | 1.10 | 1.30 1. | 60 1.8 | 0 2.00 | 2.30 | -- -- | -- -- | -- | |||||||||
| S | 06 mm 0.70 | 1.05 | 1.45 | 1.80 | 2.07 | 2.40 | 2.78 | 3.14 | 3.48 | 3.78 | 4.13 | 4.35 | 4.70 | 5.10 | 5.40 | ||
| M | 07 mm 0.93 | 1.38 | 1.85 | 2.28 | 2.64 | 3.05 | 3.63 | 4.03 | 4.57 | 4.80 | 5.30 | 5.80 | 6.22 | 6.65 | 7.15 | ||
| L | 08 mm | 1.09 | 1.64 | 2.26 | 2.78 | 3.20 | 3.79 | 4.40 | 4.95 | 5.45 | 5.90 | 6.40 | 7.15 | 7.67 | 8.15 | 8.80 | |
| XL 09 mm | 1.50 | 2.16 | 2.88 | 3.50 | 4.03 | 1.60 | 5.41 | 6.01 | 6.53 | 7.27 | 8.08 | 8.70 | 9.28 | 9.80 | 10.40 | ||
| XXL 010 mm | 1.52 | 2.20 | 2.97 | 3.66 | 4.27 | 5.00 | 5.82 | 6.52 | 7.40 | 8.00 | 8.90 | 9.50 | 10.05 | 10.70 | 11.30 | ||
| 空气消耗量,单位:m/rpm | |||||||||||||||||
| m3rpm | ||
| ...1 | 工业用室内压缩空气管网入门级压缩机例如Käser M 17、Compair C 14 | |
| 1...2 | 工业用室内压缩空气管网小型压缩机例如Käser M 31、Compair C 20GS | |
| 2...3 | 中型压缩机例如Käser M 57、Compair C 35 | |
| 3...5 | ||
| 5...7 | 中型压缩机例如Käser M 80、Compair C 55 | |
| 7...10 | 大型压缩机例如Käser M 122、Compair C 105 | |
| 10... | 非常大的压缩机例如Käser M 250、Compair C 200 |
圆形喷射喷嘴
除了随附的圆形喷射喷嘴，作为配件，还提供其他带有不同横截面的圆形喷射喷嘴。
1 圆形喷射喷嘴，短款
2 圆形喷射喷嘴，长款
3 圆形喷射喷嘴，超长款
→ 将圆形喷射喷嘴放到喷枪的螺纹接头上，并且用手拧紧。
平射喷嘴
扁平喷射喷嘴由喷嘴嵌件和扩散器组成。作为配件，提供具有不同横截面的喷嘴嵌件。
→ 将喷嘴嵌件放到喷枪的螺纹接头上，并且用手拧紧。
→ 将扩散器放到喷嘴套管上。
→ 旋转扩散器，使得扁平射流以所需的方向朝向喷枪。
→ 用手拧紧锁紧螺母。

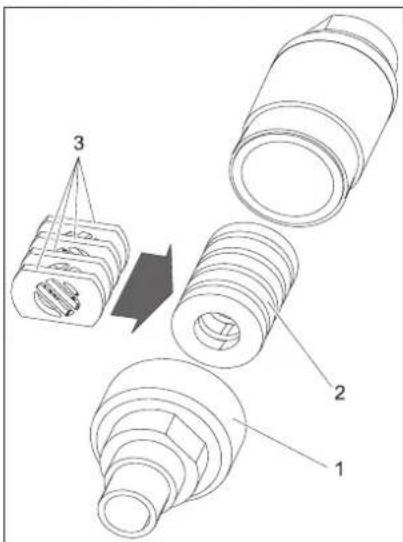

搅碎器（配件）
搅碎器会搅碎干冰弹丸，并且安装在喷枪和喷嘴之间。
通过搅碎器中 4 块孔板的朝向来确定搅碎的程度。
选择搅碎程度：
如上所示在料仓中布置孔板（3种选项）。图中的尺寸说明针对的是通过口的尺寸。
→ 将带有孔板的料仓装入搅碎器中。
→ 拧上螺栓连接并且拧紧。
喷嘴加长件（配件）
在喷枪和喷嘴之间可以安装一段加长件。
受伤危险。在使用弯头喷管时，除了反冲力，还会有扭矩作用在喷枪上。可靠地抓住喷枪。
用低的喷射压力开始工作，并在必要时增大喷射压力。
手柄（配件）
手柄可以固定到加长件上。
工作照明安装在喷枪和喷嘴之间。接通和关闭在 “操作 / 基本设置” 章节中描述。
连接压缩空气
提示
为了确保无故障的运行，压缩空气的含水量必须低。压缩空气必须不含油、污垢和异物。
压缩机必须至少配套后冷却器和油水分离器。
→ 关闭泄压阀。
→ 将压缩空气供气管连接到设备的压缩空气接口上。
不允许超过最大允许的 1.6MPa（16 bar）的供应压力。
建立电源连接
危险
电击危险。
使用的插座必须由一名电工负责安装并且符合 IEC 60364-1 标准要求。
必须用一个 FI 保护开关（B 型 30 mA）保护设备。
每次使用前检查设备的电源连接导线是否受到损坏。不得使用带受损电线的设备。让电气专业人员更换所损导线。
延长电缆必须满足 TPX4 防护，并且电缆规格必须至少达到 H 07 RN-F 3G1.5。
→ 插上电源插头。
操作说明
加注干冰
危险
低温灼伤危险。干冰温度为 -79^ 。绝对不要在没有防护的情况下触摸干冰和低温设备部件。穿戴防护手套和防护服。
→ 打开干冰容器盖。
→ 检查干冰容器是否存在异物和冷凝水，清除异物和冷凝水。
→ 将干冰弹丸添加到容器中。
小心
设备有损坏危险。作为喷射料，只允许使用干冰弹丸。使用其他喷射料会导致保修失效。
→ 甘比干冰容器盖。
提示
为了避免由于干冰弹丸结块而导致故障，在加入新的干冰前，推荐首先将干冰容器的内容物全部用完。在较长时间中断工作前，运行设备，直至干冰容器用尽，或者通过干冰排空功能排空容器。
调整
提示
设置取决于清洁对象的材质和污染程度。
→ 通过转动而将紧急停机开关解锁。
→ 设备开关调到 “T”。
→ 将钥匙开关朝顺时针方向转动。
→ 用增大 / 减小喷射压力按钮设置喷射压力。
提示
设置的喷射压力越高，清洁效果越好（越强劲）。
→ 用增大 / 减小干冰添加量按钮设置干冰添加量。
→ 将钥匙开关朝逆时针方向转动并且拔下钥匙。
通过自动封闭钥匙孔，可以在运行期间避免污染。
在钥匙拔下的情况下，设备受到保护，其设置不会被改动，并且统计数值不会被复位。
运行
→ 执行维护保养作业“每天开始运行前”（参见“维护和保养”章节）。
危险
飞溅的干冰弹丸有导致人身伤害的危险。喷枪不得对人。让第三方人员离开使用地点，并且在运行过程中让他们远离（例如通过封锁）。
在运行过程中，不要将手放到喷嘴开口上或者伸入干冰射流中。
在断开喷枪和喷射料软管之间的连接以及喷射料软管和设备之间的连接前，务必截断压缩空气供应，释放设备的压力，并且将电源插头从插座中拔下。
→ 隔离工作区域，防止操作期间人员进入。
危险
二氧化碳有导致空总的危险。干冰弹丸由固体二氧化碳制成。在运行设备时，工位上空气中的二氧化碳含量会升高。为工位提供足够的通风，必要时使用人员警告设备或者呼吸防护设备。
呼吸用空气中二氧化碳浓度高的迹象：
- 3...5%：头痛、呼吸频率高。
- 7...10%：头痛、恶心、可能会失去意识。
如果出现这些迹象，则立即停止设备，并且前往有新鲜空气的地方，在继续工作前改进通风措施，或者使用呼吸装置。
二氧化碳会聚集在低洼部位。通过主动通风措施避免聚集。
留意干冰制造商的物料安全说明书。
危险
危害健康的物质会导致危险。如果在加工时可能产生危害健康的物质，则在开始作业前必须落实相应的安全措施。
危险
爆炸危险！
不要同时加工轻金属和含铁部件。
如果需要交替加工轻金属和含铁部件，则在加工另外一种材料前，必须首先清洁工作区域和抽排装置。
粉尘爆炸会导致危险。如果在作业过程中会产生可燃粉尘，则必须避免粉尘聚集。在聚集的粉尘达到危险含量前，定期清除粉尘。
→ 在狭窄空间内作业时，确保充分的空气交换，以保持室内空气中的二氧化碳浓度低于危险值。
→ 必要时固定清洁对象。
危险
静电放电有导致人身伤害的危险，电子组件有损坏危险。在清洁过程中，清洁对象可能会产生静电。将清洁对象接地，并且在整个清洁过程中保持接地状态。
警告
绊倒造成受伤危险。
铺设喷射料软管和控制线，使得在作业过程中不会导致任何绊倒危险。
小心
掉入干冰容器中的异物有导致损坏的危险。在运行过程中保持干冰容器盖关闭。
→ 将接地绳以导电的方式和清洁对象连接，或者通过其他方式将清洁对象接地。
穿戴防护服、防护手套、密闭的护目镜和听力保护装置。
→ 激活压缩空气供应。
→ 通过转动而将紧急停机开关解锁。
→ 在喷枪的运行模式开关上设置运行模式压缩空气射流 “1” 或者干冰射流 “2。
选择安全可靠的站立位置并采用安全的身体姿势，以免因水柱喷枪的反冲力失去重量平衡。
为了避免突然的反冲，可以将喷射压力设置为缓慢上升（参见“操作/基本设置”软启动菜单项）。
→ 将喷枪的保险按钮压入。
→ 通过操作喷枪的扳机激活干冰射流，并且执行清洁过程。
提示
在使用 Advanced 喷枪的情况下，可以用喷枪上的干冰定量添加功能关闭 / 按通按钮关闭和接通干冰弹丸的定量添加。在定量添加功能关闭的情况下，按钮会红色亮起，在显示屏中会显示 “Ice off”。
除此以外，在使用 Advanced 喷枪的情况下，可以在喷枪上调整喷射压力和干冰量。
小心
污垢有导致定量装置损坏的危险。开展喷射作业时，让干冰容器盖保持关闭，以避免喷射掉落的污垢侵入。
在紧急情况中关闭
→ 松开喷枪的扳机。
→ 按下紧急停止按钮。
干冰定量供应会停止，并且喷嘴中的气流会中断。
→ 中断压缩空气供应。
紧急停止后投入使用
→ 通过转动而将紧急停机开关解锁。
中断设备操作
→ 松开喷枪的扳机。
→ 在休息时，可以将喷枪插到设备上的支架上。
提示
如果较长时间中断工作，干冰容器中的干冰弹丸可能会结块。中断作业尽量不要超过20分钟。如果较长时间中断，则排空干冰容器。
排放冷凝水
水分离器会对送入设备的压缩空气进行清洁。这样一来，冷凝水就会在水分离器中聚集，并且必须时不时地予以排空。
→ 在冷凝水排放口下放置收集容器。
→ 缓慢地打开泄压阀并且等待，直至冷凝水从设备中流出。
提示
为了保护环境，请以环保的方式废弃处理冷凝水。
统计功能
调用数值
→ 设备开关调到 “T”。
→ 短按统计按钮，会显示运行持续时间。
t: 自最近一次复位以来的运行持续时间。
T: 总运行持续时间。
→ 短按统计按钮，会显示消耗的干冰量。
m: 白最近一次复位以来的干冰量。
M: 总的干冰量。
→ 短按统计按钮，会显示平均干冰消耗量。
q: 自最近一次复位以来的平均干冰消耗量。
Q: 总体的平均干冰消耗量。
复位数值
→ 将钥匙开关朝顺时针方向转动。
→ 长按统计按钮 4 秒。
提示
总数值不能删除。
基本设置

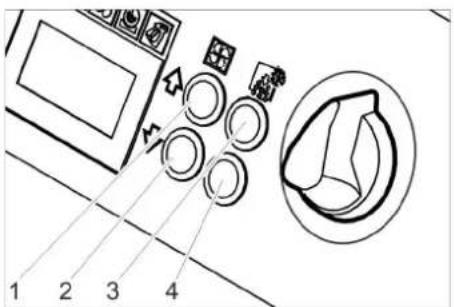

→ 同时按下增加喷射压力和减小喷射压力按钮并且按住，将钥匙开关朝顺时针方向转动。
在基本设置运行模式下，按钮具有以下的功能：
1 增大数值
2 减小数值
3 菜单项向上
4 菜单项向下
| 菜单项 | 设置范围 | 描述 |
| 软启动 | 0、1、2、3、4、5秒 | 软启动,在达到选择的喷射压力前的持续时间 |
| T Dump | 1、2、3、4、5分钟 | 干冰排空过程的持续时间 |
| 语言 | 公制、英制 | 尺寸单位公制:kg/h、MPa英制:1bs、psi |
| 照明 | 开/关按通/关闭喷嘴照明(选项) | |
| 演示模式 | 开/关演示运行模式:会模拟操作,但压缩空气和干冰投放会被禁止。 | |
退出基本设置
→ 将钥匙开关朝逆时针方向转动。
停止调试
危险
低温灼伤危险。干冰温度为 -79^ 。绝对不要在没有防护的情况下触摸干冰和低温设备部件。穿戴防护手套和防护服。
危险
飞溅的干冰弹丸有导致人身伤害的危险。喷枪不得对人。让第三方人员离开使用地点，并且在运行过程中让他们远离（例如通过封锁）。
→ 关闭压缩空气供应。
→ 在冷凝水排放口下放置收集容器。
→ 缓慢地打开泄压阀并且等待，直至冷凝水和压缩空气从设备中溢出。
→ 在干冰排放口下放置收集容器。
→ 按下干冰容器排空按钮并且等待，直至干冰容器排空为止。
在预设的时间过后，干冰排空会停止（参见“基本设置”）。
必要时反复按压干冰容器排空按钮。
提示
为了保护环境，请以环保的方式废弃处理冷凝水。
→ 将高压清洗机开关调到 “0/OFF”。
→ 将设备从压缩空气进气管上断开。
→ 从插座上拔下电源插头。
→ 清洁并且收起接地绳。
→ 根据适用的规定废弃处理喷射废料。
运输
危险
设备中残留的干冰有导致事故的危险。在封闭车辆内运输前，必须彻底清除设备中的干冰，以避免随行人员由于二氧化碳而遭受危险。
→ 在运输前，执行 “停用” 章节中的所有步骤。
→ 将设备置于运输车辆上。
→ 锁定导向滚轮的制动器。
→ 用张紧带将设备固定在车辆上。
储存
小心
受伤和损坏危险！存放时要注意设备的重量。
该设备只能存放在室内。
维护和保养
保养提示
保障设备安全可靠运行的基础是按照下方的保养计划表定期进行保养。
请仅使用生产商的原厂备件或者推荐的零件，如
- 备件和易损件，
- 配件，
- 工作材料，
- 清洁剂。
危险！
在设备上作业时有导致事故的危险。在设备上作业前，执行 “停用” 章节的所有工作步骤。
危险
干冰或者低温设备部件有导致低温灼伤的危险。在设备上作业时，穿戴合适的低温防护服，或者清除干冰并且让设备升温。
危险
体积膨胀和低温灼伤会导致危险。
绝对不要让干冰入口。
小心
损坏危险。不要用溶剂、酒精或者含油清洁剂清洁喷枪。
保养合同
为了保障设备可靠运行，建议签订保养合同。请联系 Kärcher 公司主管客户服务部。
维护保养计划
每天运行开始前
→ 仔细检查喷射料软管是否存在裂纹、弯折部位和其他损坏。软管的柔软部位提示软管的内侧发生磨损。用新的软管更换损坏或者磨损的软管。
→ 检查电缆和插头是否损坏。安排由客户服务更换损坏的部件。
每隔 100 个运行小时
→ 检查喷射料软管、设备和喷枪上的连接器是否损坏和磨损。更换损坏的软管，安排由客户服务更换设备上或者喷枪上损坏的连接器。
→ 检查定量装置是否损坏和不密封。如果发现损坏 / 不密封，则通知客户服务。
→ 检查后轮的固定帽套是否紧固。
每隔 500 小时或者每年一次
→ 让客户服务部门检查设备。
每隔两年
→ 至少每隔 2 年更新一次喷射料软管。

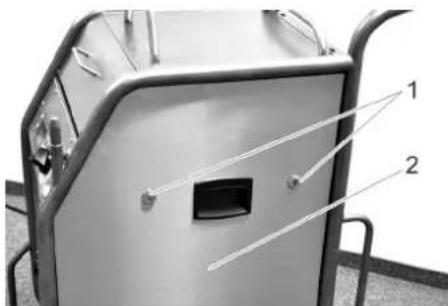

打开饮水机
为了执行部分维护保养作业，必须拆除设备的侧面饰板：
→ 朝逆时针方向打开快速锁扣。
→ 取下侧面饰板。
保养工作

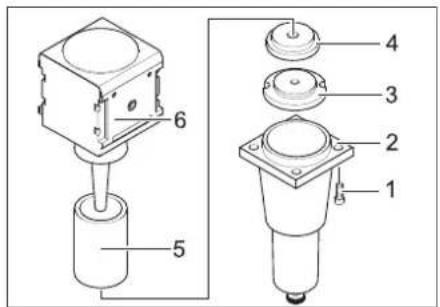

更换水分离器中的滤芯
3 螺母
4 垫圈
5 过滤器滤芯
6 上部部件
→ 旋下 4 枚螺丝。
→ 取下下部部件。
→ 旋下螺母。
→ 取下垫圈。
→ 取下滤芯并且用新的滤芯更换。
→ 以相反的顺序重新组装水分离器。
检测
根据BGVD26，必须由一名专家在设备上进行下列检测。检测的结果必须记录到一份检测证明中。设备使用方必须妥善保管好检测证明，直至下一次的检测。
在中断使用超过一年后
→ 检查设备的属性和功能是否符合规定。
在更换安装地点后
→ 检查设备的属性、功能和安装是否符合规定。
在可能影响到运行安全性的维修作业或者改动后
→ 检查设备的属性、功能和安装是否符合规定。
故障排除
危险！
在设备上作业时有导致事故的危险。在设备上作业前，执行 “停用” 章节的所有工作步骤。
危险
干冰或者低温设备部件有导致低温灼伤的危险。在设备上作业时，穿戴合适的低温防护服，或者清除干冰并且让设备升温。
危险
体积膨胀和低温灼伤会导致危险。绝对不要让干冰入口。
显示屏上显示出的故障
| 显示器显示 | 指示灯(指示灯) | 可能的原因 排除故障 活动实施人 | ||
| E001 控制 | 电压指示灯红色亮起 | 控制电压过低 关闭饮水机,稍等之后重新打开。安排检查插座。如果故障代码反复出现,则通知凯驰客户服务 | 操作人员 | |
| E002 紧急 | 停止指示灯红色亮起 | 已按下了紧急停止按钮 通过旋转解锁紧急停止按钮。操作人员 | ||
| E003 压缩 | 空气指示灯红色亮起 | 压缩空气供应的压力过低 增大压力。关闭饮水机,稍等之后重新打开。 | 操作人员 | |
| E004 定量 | 装置指示灯红色亮起 | 定量单元中有故障 关闭饮水机,稍等之后重新打开。如果故障代码反复出现,则通知凯驰客户服务 | 操作人员 | |
| E005 喷枪 | 指示灯红色亮起 | 设备和喷枪之间的连接异常。检查控制线中连接器的连接是否正确。检查控制电缆是否损坏。 | 操作人员 | |
| E006 喷枪 | 指示灯红色亮起 | 喷枪或者控制电缆中短路 更换喷枪或者喷射软管和控制电缆。操作人员 | ||
| E007 压缩 | 空气指示灯红色亮起 | 压缩空气调节阀上有故障 找客户服务人员。操作人员 | ||
| E008 喷枪 | 指示灯橙色亮起 | 在接通或者解锁紧急停止按钮的过程中操作了喷枪的扳机 | 松开喷枪的扳机。操作人员 |
故障 —— 显示屏上无显示
| 故障 可能的原因 排除 | 故障 活动实施人 | ||
| 虽然接通了主开关,但没有显示屏显示 | 电源插头未插入插座中。将电源插头插入到插座里。操作人员 | ||
| 保险丝 F1 已触发 取下侧面饰板,并且通过按压解锁保险丝 F1。操作人员 | |||
| 尽管扳动了扳机,但没有压缩空气射流 | 压缩空气供应的压力过低 检查压力。操作人员 | ||
| 喷射压力设置得过低 设置更高的喷射压力。 | 操作人员 | ||
| 供电断路 检查供电。“设备接通”指示灯 | 必须绿色亮起。 | 操作人员 | |
| 已按下了紧急停止按钮 通过旋转解锁紧急停止 | 按钮。“设备接通”指示灯必须绿色亮起。 | 操作人员 | |
| 控制线未正确连接 检查控制线和喷枪以及控制线和设备之间的连接。 | 操作人员 | ||
| 控制线损坏 更换喷射料软管。操作人员 | |||
| 压缩空气射流过弱 喷射 | 压力设置得过低 设置更高的喷射压力。操作人员 | ||
| 压缩空气供应的压力过低,或者压缩机的输送量过低。 | 检查压力和输送量。 | 操作人员 | |
| 水分离器中的滤芯堵塞。更换水分离器中的滤芯。操作人员 | |||
| 喷射料软管或者喷枪堵塞 让喷射料软管和喷枪解冻并且排除堵塞问题。增大工作压力和/或降低干冰添加量。 | 操作人员 | ||
| 在压缩空气射流中没有干冰弹丸 | 干冰定量添加功能已关闭(仅限 Advanced 喷枪),喷枪上的干冰定量添加功能接通/关闭按钮红色亮起,显示屏显示“Ice off”。 | 按下 Advanced 喷枪上的干冰定量添加按钮。 | 操作人员 |
| 干冰容器用尽 | 加注干冰容器 | 操作人员 | |
| 干冰已融化 排空干冰容器,并且加注新鲜的干冰弹丸。操作人员 | |||
| 干冰容器上的振动器部工作 | 找客户服务人员。操作人员 | ||
| 定量装置的驱动电机过载 让定量装置解冻 | 操作人员 | ||
| 干冰容器中的压缩空气溢出 | 清洁定量装置中的压力平衡通道。 | 客户服务人员 | |
| 定量单元中的定量盘损坏 更换定量盘。 | 客户服务人员 | 员 | |
产品规格 / 参数
| 电源连接 | ||
| 电压V220...240 | ||
| 电流种类1~ | ||
| 频率Hz 50 | ||
| 输入功率kW 0.6 | ||
| 保护等级IPX4 | ||
| FT保护开关delta I,单位:A0.03 | ||
| 漏泄电流,典型值。毫安7.5 | ||
| 压缩空气 | ||
| 软管管径英寸3/4 | ||
| 供应压力(最大)MPa(bar)1.6(16) | ||
| 供应压力(最小)MPa(bar)0.2(2) | ||
| 压缩空气消耗量m | ^5rpm 2...12 | |
| 压缩空气质量干燥,不含油 | ||
| 功率参数 | ||
| 喷射压力(最大)MPa(bar)1.6(16) | ||
| 干冰弹丸的直径(最大) | mm 3 | |
| 干冰消耗量 | kg/h 30...120 | |
| 工作尺寸 | ||
| 干冰容器的容量千克40 | ||
| 宽度mm 716 | ||
| 深度mm 850 | ||
| 高度mm 1102 | ||
| 包含配件的重量千克101.5 | ||
| 重量,运行准备就绪,带装满的干冰容器 | 千克140 | |
| 轮胎压力(最大)MPa(bar)0.2(2) | ||
| 喷射装置重量(喷射料软管、喷枪、工具袋) | 千克10 | |
| 水束喷枪的反冲力(最大) | N 100 | |
| 喷枪的扭矩(最大),仅限弯头喷嘴 | N 40 | |
| 声压等级 L_pA | A级分贝 | 114 |
| 声功率级 L_pA | A级分贝 | 136 |
| 不确定度K | A级分贝 | 5 |
| 设备振动 | ||
| 喷枪 m/s^2 1.2 | ||
| 喷射料软管 | m/s^2 1.2 | |
配件
防护服
全视角护目镜，防雾，部件编号：6.321-208.0
带防滑纹路的低温防护手套，III类，符合EN 511，部件编号：6.321-210.0
带头箍的听力保护装置，部件编号：6.321-207.0
喷射装置
圆形喷射喷嘴，L，长款
部件编号：4.574-019.0
圆形喷射喷嘴，L，超长款
部件编号：4.574-016.0
圆形喷射喷嘴，M，长款
部件编号：4.574-018.0
圆形喷射喷嘴，M，短款
部件编号：4.130-418.0
圆形喷射喷嘴，L，短款
部件编号：4.130-419.0
平射喷嘴
部件编号：4.130-423.0
扁平喷射喷嘴嵌件，M，6 mm
部件编号：4.130-421.0
扁平喷射喷嘴嵌件，L，8 mm
部件编号：4.130-420.0
扁平喷射喷嘴嵌件，XL，10 mm
部件编号：4.130-122.0
90^ 弯头喷管
部件编号：4.321-203.0
105° 弯头喷管
部件编号：4.321-204.0
喷嘴加长件，300 mm 长
部件编号：4.130-417.0
手柄
部件编号：6.321-206.0
搅碎器
部件编号：4.110-015.0
工作照明
部件编号：2.815-122.0
喷管的保护软管，塑料，100 m
部件编号：6.667-214.0
质量保证
我们的主管销售公司所发布的质量保证条件每个国家均适用。在质量保证期内，如果您的产品发生了任何故障，我们都将为您提供免费维修，但是这种故障应当是由于机身材料或制造上的缺陷造成的。如属质量保证情况，请凭发票联系贵方经销商或就近联系获得授权的客户服务点。
