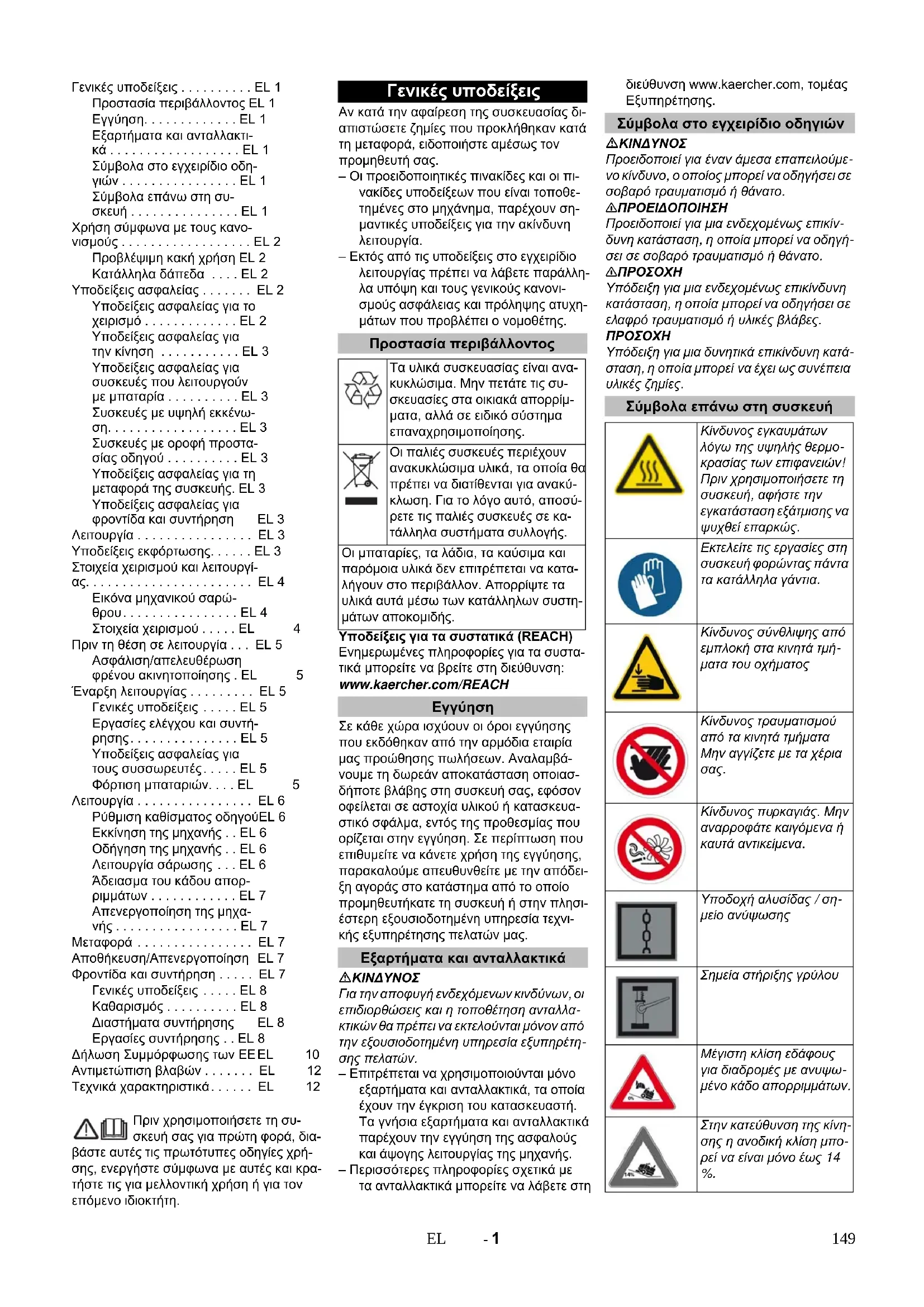

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KM 105180 R Bp Pack Classic Kärcher

Γενικές υποδείξεις ..... EL 1

Προστασία περιβάλλοντος EL 1

Εγγύηση. . . . . . . . . . EL 1

Εξαρτήματα και ανταλλακτι- κά .... EL 1

Σύμβολα στο εγχειρίδιο οδη- γιών .... EL 1

Σύμβολα επάνω στη συ- σκευή .... EL 1

Χρήση σύμφωνα με τους κανο-

νισμούς .... EL 2

Προβλέψιμη κακή χρήση EL 2

Κατάλληλα δάπεδα .... EL 2

Υποδείξεις ασφαλείας ..... EL 2

Υποδείξεις ασφαλείας για το χειρισμό .... EL 2

Υποδείξεις ασφαλείας για την κίνηση .... EL 3

Υποδείξεις ασφαλείας για συσκευές που λειτουργούν με μπαταρία . . . . . . . . EL 3

Συσκευές με υψηλή εκκένω- ση. . . . . . . . . . . . . . . . . . . . . . . . . . . EL 3

Συσκευές με οροφή προστα- σίας οδηγού .... EL 3

Υποδείξεις ασφαλείας για τη μεταφορά της συσκευής. EL 3

Υποδείξεις ασφαλείας για φροντίδα και συντήρηση EL 3

Λειτουργία .... EL 3

Υποδείξεις εκφόρτωσης. . . . . EL 3

Στοιχεία χειρισμού και λειτουργί-

ας. EL 4

Εικόνα μηχανικού σαρώ- θρου.... EL 4

Στοιχεία χειρισμού ..... EL 4

Πριν τη θέση σε λειτουργία ... EL 5

Ασφάλιση/απελευθέρωση φρένου ακινητοποίησης. EL 5

'Εναρξη λειτουργίας ..... EL 5

Γενικές υποδείξεις ..... EL 5

Εργασίες ελέγχου και συντή- ρησης.... EL 5

Υποδείξεις ασφαλείας για τους συσσωρευτές. . . . . EL 5

Φόρτιση μπαταριών. . . . EL 5

Λειτουργία ...... EL 6

Ρύθμιση καθίσματος οδηγούΕL 6

Εκκίνηση της μηχανής .. EL 6

Οδήγηση της μηχανής .. EL 6

Λειτουργία σάρωσης ... EL 6

Άδειασμα του κάδου απορ- ριμμάτων .... EL 7

Απενεργοποίηση της μηχα- νής .... EL 7

Μεταφορά .... EL 7

Αποθήκευση/Απενεργοποίηση EL 7

Φροντίδα και συντήρηση ..... EL 7

Γενικές υποδείξεις ..... EL 8

Καθαρισμός .... EL 8

Διαστήματα συντήρησης EL 8

Εργασίες συντήρησης .. EL 8

Δήλωση Συμμόρφωσης των ΕΕ ΕΛ 10

Αντιμετώπιση βλαβών ..... EL 12

Τεχνικά χαρακτηριστικά..... EL 12

⚠️ Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρή- σης, ενεργήστε σύμφωνα με αυτές και κρα- τήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη.

Γενικές υποδείξεις

Αν κατά την αφαίρεση της συσκευασίας διαπιστώσετε ζημίες που προκλήθηκαν κατά τη μεταφορά, ειδοποιήστε αμέσως τον προμηθευτή σας.

– Οι προειδοποιητικές πινακίδες και οι πινακίδες υποδείξεων που είναι τοποθετημένες στο μηχάνημα, παρέχουν σημαντικές υποδείξεις για την ακίνδυνη λειτουργία.

– Εκτός από τις υποδείξεις στο εγχειρίδιο λειτουργίας πρέπει να λάβετε παράλληλα υπόψη και τους γενικούς κανονισμούς ασφάλειας και πρόληψης ατυχημάτων που προβλέπει ο νομοθέτης.

Προστασία περιβάλλοντος

	Ta uliká συσκευασίας είναι ανακυκλώσιμα. Mην πετάτε τις συσκευασίες στα οικιακά απορρίμματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης.
	Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να διατίθενται για ανακύκλωση. Για το λόγο αυτό, αποσύρετε τις παλιές συσκευές σε κατάλληλα συστήματα συλλογής.
Οι μπαταρίες, τα λάδια, τα καύσιμα και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Απορρίψτε τα υλικά αυτά μέσω των κατάλληλων συστημάτων αποκομιδής.

Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας.

Εξαρτήματα και ανταλλακτικά

ΔΚΙΝΔΥΝΟΣ

Για την αποφυγή ενδεχόμενων κινδύνων, οι επιδιορθώσεις και η τοποθέτηση ανταλλακτικών θα πρέπει να εκτελούνται μόνον από την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

– Επιτρέπεται να χρησιμοποιούνται μόνο εξαρτήματα και ανταλλακτικά, τα οποία έχουν την έγκριση του κατασκευαστή. Τα γνήσια εξαρτήματα και ανταλλακτικά παρέχουν την εγγύηση της ασφαλούς και άψογης λειτουργίας της μηχανής.

– Περισσότερες πληροφορίες σχετικά με τα ανταλλακτικά μπορείτε να λάβετε στη

διεύθυνση www.kaercher.com, τομέας Εξυπηρέτησης.

Σύμβολα στο εγχειρίδιο οδηγιών

ΔΚΙΝΔΥΝΟΣ

Προειδοποιεί για έναν άμεσα επαπειλούμενο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Προειδοποιεί για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

ΔΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό ή υλικές βλάβες.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες.

Σύμβολα επάνω στη συσκευή

	Κίνδυνος εγκαυμάτων λόγω της υψηλής θερμοκρασίας των επιφανειών! Πριν χρησιμοποιήσετε τη συσκευή, αφήστε την εγκατάσταση εξάτμισης να ψυχθεί επαρκώς.
	Εκτελείτε τις εργασίες στη συσκευή φορώντας πάντα τα κατάλληλα γάντια.
	Κίνδυνος σύνθλιψης από εμπλοκή στα κινητά τμήματα του οχήματος
	Κίνδυνος τραυματισμού από τα κινητά τμήματα Μην αγγίζετε με τα χέρια σας.
	Κίνδυνος πυρκαγιάς. Μην αναρροφάτε καιγόμενα ή καυτά αντικείμενα.
	Υποδοχή αλυσίδας / σημείο ανύψωσης
	Σημεία στήριξης γρύλου
	Μέγιστη κλίση εδάφους για διαδρομές με ανυψωμένο κάδο απορριμμάτων.
	Στην κατεύθυνση της κίνησης η ανοδική κλίση μπορεί να είναι μόνο έως 14 %.
	Προσοχή στην περιστρεφόμενη βούρτσα (λάβετε υπόψη την κατεύθυνση περιστροφής).
	Προειδοποίηση για επικίνδυνη ηλεκτρική τάση!
	Τηρείτε την υπόδειξη!
	Οδηγείτε αργά!
	Διαβάστε τις οδηγίες λει-τουργίας και ενεργήστε ανάλογα!
	Κίνδυνος βλάβης!Μην ξεπλένετε το φίλτρο λεπτής σκόνης.

Χρήση σύμφωνα με τους κανονισμούς

Η μηχανική σκούπα προορίζεται για τον επαγγελματικό καθαρισμό επιφανειών δαπέδων και άλλων χώρων, όπως:

■ Χώροι στάθμευσης
■ Εγκαταστάσεις παραγωγής
■ Χώροι διοικητικής υποστήριξης διακίνησης εμπορευμάτων
■ Ξενοδοχεία
■ Λιανικό εμπόριο
■ Αποθήκες
■ Οδοί κυκλοφορίας πεζών

– Αυτό το σάρωθρο προορίζεται για τη σάρωση ακάθαρτων επιφανειών σε εσωτερικούς και εξωτερικούς χώρους.
– Προτού την χρησιμοποιήσετε, ελέγχετε την κατάσταση και την ασφάλεια λει- τουργίας της μηχανής και των εξαρτη- μάτων της. Μην χρησιμοποιείτε τη μη- χανή εάν η κατάσταση της δεν είναι άψογη.
– Χρησιμοποιείτε αυτή τη μηχανική σκούπα αποκλειστικά και μόνο σύμφωνα με τα στοιχεία σ' αυτές τις οδηγίες χειρισμού.
– Η μηχανή δεν πρέπει να υποστεί οποι- αδήποτε τροποίηση.
– Η μηχανή είναι κατάλληλη μόνο για τα δάπεδα που αναφέρονται στις οδηγίες χρήσης.
– Η μηχανή επιτρέπεται να κινείται μόνο στις εγκεκριμένες από τον επιχειρηματία ή εξουσιοδοτημένα από αυτόν άτομα επιφάνειες.
– Γενικά ισχύει: Κρατάτε μακριά από το μηχάνημα εύφλεκτα υλικά (κίνδυνος έκρηξης και πυρκαγιάς).

Προβλέψιμη κακή χρήση

→ Μην σκουπίζετε/αναρροφάτε ποτέ εκρηκτικά υγρά, εύφλεκτα αέρια και πυκνά οξέα και διαλύτες! Σε αυτά ανήκουν η βενζίνη, το νέφτι ή το πετρέλαιο θέρμανσης, τα οποία μπορούν να αναμειχθούν με τον αέρα αναρρόφησης και να δημιουρήσουν εκρηκτικούς ατμούς ή μείγματα. Επιπλέον, η ακετόνη, τα αδιάλυτα οξέα και διαλυτικά μέσα, τα οποία μπορούν να προκαλέσουν διάβρωση στο υλικό της μηχανής.
→ Μην σκουπίζετε/αναρροφάτε αντιδραστικές μεταλλικές σκόνες (π.χ. αλουμίνιο, μαγνήσιο, ψευδάργυρος), καθώς δημιουργούν εκρηκτικά αέρια σε συνδυασμό με ισχυρά αλκαλικά ή όξινα απορρυπαντικά.
→ Μην σκουπίζετε/αναρροφάτε αντικείμενα που καίγονται ή έχουν σχηματίσει καύτρα.
→ Η συσκευή δεν ενδείκνυται για σάρωση υλικών που είναι επικίνδυνα για την υγεία.
→ Απαγορεύεται η παραμονή στην περιοχή κινδύνου. Απαγορεύεται η χρήση σε χώρους όπου υφίσταται κίνδυνος έκρηξης.
→ Δεν επιτρέπεται να επιβιβάζονται άλλα άτομα στη μηχανή
→ Δεν επιτρέπεται το σπρώξιμο/τράβηγμα ή η μεταφορά αντικειμένων με τη συσκευή αυτή.

Κατάλληλα δάπεδα

• A σ φ α λ τ ο ζ
  -Βιομηχανικά δάπεδα
• Δάπεδα χωρίς αρμούς
• Σ κ υ ρ ό δ ε μ α
• Λιθόστρωτο

Υποδείξεις ασφαλείας

Υποδείξεις ασφαλείας για το χειρισμό

→ Λόγω τήρησης της διαδρομής αέρα και διαρροής, το μηχάνημα δεν επιτρέπεται να λειτουργεί σε υψόμετρο πάνω από 2000.
→ (Ισχύει μόνο για τη Φινλανδία) Αν το μηχάνημα έχει εξοπλιστεί με εύκαμπτο σωλήνα από PVC, δεν επιτρέπεται να χρησιμοποιείται σε χαμηλές θερμοκρασίες περιβάλλοντος (κάτω από τους 0°C). Για ερωτήσεις σχετικά με το μηχάνημά σας επικοινωνήστε με την Kärcher.
→ Προτού την χρησιμοποιήσετε, ελέγχετε την κατάσταση και την ασφάλεια λει- τουργίας της μηχανής και των εξαρτη- μάτων της. Μην χρησιμοποιείτε τη μη- χανή εάν η κατάσταση της δεν είναι άψογη.
→ Κατά τη χρήση της συσκευής σε επικίνδυνους χώρους (π.χ. σε πρατήρια καισίμων) πρέπει να τηρούνται οι ανάλογες προδιαγραφές ασφαλείας. Απαγορεύεται η χρήση της συσκευής σε χώρους όπου υφίσταται κίνδυνος έκρηξης.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού!

→ Μην χρησιμοποιείτε τη συσκευή χωρίς την οροφή προστασίας από πτώση αντικειμένων σε σημεία όπου υπάρχει πιθανότητα τραυματισμού του χειριστή από αντικείμενα που πέφτουν.
Οχειριστής της συσκευής πρέπει να την χρησιμοποιεί σύμφωνα με τους κανονισμούς. Λαμβάνετε πάντα υπόψη τις τοπικές συνθήκες και και λάβετε υπόψη την παρουσία άλλων ανθρώπων, και ιδιαίτερα παιδιών, κατά την χρήση της συσκευής.
→ Πρέπει κατά βάση να τηρούνται τα μέτρα προφύλαξης, οι κανονισμοί και οι διατάξεις που ισχύουν για το όχημα
→ Πριν την έναρξη της εργασίας, ο χειριστής πρέπει να βεβαιωθεί ότι όλες οι προστατευτικές διατάξεις είναι σωστά τοποθετημένες και λειτουργούν.
→ Ο χειριστής της συσκευής είναι υπεύθυνος για ατυχήματα σε άλλα άτομα ή την περιουσία τους.
→ Ο χειριστής πρέπει να φορά στενά ρούχα. Φοράτε σταθερά παπούτσια και αποφεύγετε τα φαρδιά ρούχα.
→ Πρν βάλετε μπρος ελέγξτε το χώρο γύρω από τη συσκευή (π.χ. για παιδιά). Φροντίστε να έχετε καλή ορατότητα!
→ Δεν επιτρέπεται ποτέ να εγκαταλείπετε τη συσκευή ανεπίβλεπτη, εφόσον βρίσκεται σε λειτουργία ο κινητήρας. Ο χειριστής επιτρέπεται να εγκαταλείψει τη συσκευή μόνο εφόσον ακινητοποιηθεί ο κινητήρας, η συσκευή ασφαλιστεί έναντι των ακούσιων κινήσεων και απομακρυνθεί το κλειδί από τη μίζα.
→ Για να αποτρέψετε τη μη εξουσιοδοτημένη χρήση της συσκευής, βγάλτε το κλειδί.
→ Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο από άτομα, τα οποία έχουν γνώση του χειρισμού ή έχουν αποδείξει την ικανότητά τους για χειρισμό και έχουν λάβει ρητή εντολή για τη χρήση της συσκευής.
→ Η συσκευή δεν ορίζεται για χρήση από πρόσωπα (συμπερ. των παιδιών) με περιορισμένες φυσικές, αισθητηριακές ή πνευματικές ικανότητες ή πρόσωπα δίχως πείρα ή/και γνώση, εκτός και εάν αυτά τα πρόσωπα επιτηρούνται από ένα πρόσωπο αρμόδιο για την ασφάλειά τους ή εάν έχουν λάβει οδηγίες από το τελευταίο σχετικά με τη χρήση της συσκευής.
→ Τα παιδιά θα πρέπει να επιτηρούνται προκειμένου να διασφαλιστεί ότι δεν παίζουν με τη συσκευή.

ΠΡΟΣΟΧΗ

Κινδυνος βλάβης! Απαγορεύεται η αναρρόφηση ταινιών, κορδονιών ή συρμάτων, καθώς αυτά μπορεί να τυλιχθούν γύρω από το κυλινδρικό σάρωθρο.

Υποδείξεις ασφαλείας για την κίνηση

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Ελέγξτε την αντο- χή του εδάφους πριν το προσπελάσετε.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος ατυχήματος, κίνδυνος τραυματισμού!

Κίνδυνος ανατροπής, όταν η κλίση του εδάφους είναι πολύ ανοδική.

- Στην κατεύθυνση της κίνησης η ανοδική κλίση μπορεί να είναι μόνο έως 14 %.

Κίνδυνος ανατροπής σε γρήγορη οδήγηση σε στροφές (ιδιαίτερα στις αριστερές στροφές).

- Οδηγείτε αργά στις στροφές.

Κίνδυνος ανατροπής, όταν το έδαφος είναι ασταθές.

- Οδηγείτε το μηχάνημα μόνο σε σταθερό έδαφος.

Κίνδυνος ανατροπής, όταν η κλίση στα άκρα είναι μεγάλη.

- Η ανοδική κλίση, εγκάρσια προς τη διεύθυνση της κίνησης, μπορεί να είναι μόνο έως 10%.

Υποδείξεις ασφαλείας για συσκευές που λειτουργούν με μπαταρία

Υπόδειξη: Η εγγύηση ισχύει μόνο εφόσον χρησιμοποιείτε τις μπαταρίες και τους φορτιστές που συνιστά η εταιρία Kärcher.

– Πρέπει να τηρούνται οπωσδήποτε οι οδηγίες λειτουργίας του κατασκευαστή του συσσωρευτή. Λαμβάνετε υπόψη τις συστάσεις του νομοθέτη σχετικά με το χειρισμό των συσσωρευτών.

– Ποτέ μην αφήνετε τους συσσωρευτές εκφορτισμένους αλλά φορτίζετέ τους το συντομότερο δυνατό.

– Οι συσσωρευτές πρέπει να διατηρούνται πάντοτε καθαροί και στεγνοί προς αποφυγή τυχόν ρευμάτων διαρροής. Προστατέψτε τους συσσωρευτές από ρύπους, π.χ. από μεταλλικές σκόνες.

– Μην τοποθετείτε εργαλεία ή παρόμοια αντικείμενα επάνω στον συσσωρευτή. Κίνδυνος βραχυκυκλώματος και έκρηξης.

– Απαγορεύεται η χρήση ακάλυττης φλόγας, ο σχηματισμός σπινθήρων ή το κάπνισμα πλησίον του συσσωρευτή ή στο χώρο επαναφόρτισής του. Κίνδυνος έκρηξης.

– Μην αγγίζετε καυτά εξαρτήματα, π.χ. τον κινητήρα (κίνδυνος πρόκλησης εγκαυμάτων).

– Προσοχή κατά το χειρισμό των υγρών των συσσωρευτών. Τηρείτε τις σχετικές προδιαγραφές ασφαλείας!

– Οι μεταχειρισμένοι συσσωρευτές πρέπει να διατίθενται με οικολογικό τρόπο σύμφωνα με την οδηγία 91/ 157 ΕΟΚ.

Συσκευές με υψηλή εκκένωση

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού!

→ Κατά την εκτέλεση εργασιών στο σύστημα υψηλής εκκένωσης ανυψώστε τελείως και ασφαλίστε το δοχείο ρύπων.

→ Εκτελέστε την ασφάλιση μόνο από ένα σημείο έξω από την επικίνδυνη περιοχή.

Συσκευές με οροφή προστασίας οδηγού

ΥΠΟΔΕΙΞΗ

Η οροφή προστασίας οδηγού (προαιρετικό) προσφέρει προστασία έναντι μεγάλων αντικειμένων που πέφτουν. Ήστόσο, δεν προσφέρει προστασία σε περίπτωση ανατροπής!

→ Ελέγχετε καθημερινά την προστατευτική οροφή για τυχόν ζημιές.

→ Σε περίπτωση φθοράς της προστατευτικής οροφής, ακόμη και μόνο σε μερικά εξαρτήματα, πρέπει να την αντικαταστήσετε ολόκληρη.

→ Δε επιτρέπεται καμία μετατροπή στην προστατευτική οροφή αλλά ούτε και η τοποθέτηση άλλων στοιχείων και εξαρτημάτων χωρίς έγκριση από την Kärcher, καθώς υπό ορισμένες συνθήκες μπορεί να περιοριστεί η λειτουργία της προστατευτικής οροφής.

Υποδείξεις ασφαλείας για τη μεταφορά της συσκευής

→ Κατά τη μεταφορά πάνω σε ρυμουλκούμενα ή οχήματα λάβετε υπόψη το καθαρό βάρος (βάρος μεταφοράς) της συσκευής.

→ Για τη μεταφορά του μηχανήματος, αποσυνδέστε την μπαταρία και στερεώστε καλά το μηχάνημα.

Υποδείξεις ασφαλείας για φροντίδα και συντήρηση

→ Πριν από το καθάρισμα και τη συντήρηση της συσκευής, την αντικατάσταση εξαρτημάτων ή την αλλαγή σε άλλο τρόπο λειτουργίας, πρέπει να απενεργοποιείται η συσκευή και εν ανάγκη να αφαιρείται το κλειδί.

→ Κατά τις εργασίες συντήρησης και επισκευής σε μηχανήματα με μπαταρία ηλεκτροκίνησης πρέπει η μπαταρία να αποσυνδέεται από το ηλεκτρικό σύστημα του μηχανήματος (από το φις μπαταρίας).

→ Κατά την εκτέλεση εργασιών στο ηλεκτρικό σύστημα πρέπει να αποσυνδέετε τη μπαταρία.

Πρώτα να αποσυνδέετε τον αρνητικό και μετά τον θετικό πόλο. Η επανασύνδεση γίνεται με την αντίστροφη σειρά. Πρώτα συνδέστε τον θετικό πόλο και μετά τον αρνητικό.

→ Το καθάρισμα της συσκευής δεν επιτρέπεται να γίνεται με λάστιχο ή με ψεκασμό νερού υψηλής πίεσης (κίνδυνος βραχυκυκλωμάτων ή άλλων ζημιών).

→ Εργασίες συντήρησης και αποκατάστασης επιτρέπεται να εκτελούνται μόνο από εξουσιοδοτημένα συνεργεία εξυπηρέτησης πελατών ή από εξειδικευμένο προσωπικό, το οποίο έχει εξοικειωθεί με όλες τις σημαντικές προδιαγραφές ασφαλείας.

→ Δώστε προσοχή στον έλεγχο ασφαλείας, σύμφωνα με τις τοπικά ισχύουσες προδιαγραφές, σχετικά με τις μεταβαλ-

λόμενες κατά τόπο συσκευές βιομηχανι- κής χρήσης.

→ Εκτελείτε τις εργασίες στη συσκευή φο- ρώντας πάντα τα κατάλληλα γάντια.

Λειτουργία

Η μηχανική σκούπα λειτουργεί σύμφωνα με την αρχή φτιαρίσματος - σκουπίσματος.

– Το περιστρεφόμενο κυλινδρικό σάρω- θρο προωθεί τα απορρίμματα απευθεί- ας στον κάδο απορριμμάτων.

– Το πλευρικό σάρωθρο καθαρίζει τις γωνίες και ακμές της υπό καθαρισμό επιφάνειας και προωθεί τους ρύπους προς το κυλινδρικό σάρωθρο.

– Η λεπτή σκόνη αναρροφάται μέσω του φίλτρου σκόνης από τον αναρροφητή- ρα.

Υποδείξεις εκφόρτωσης

ΔΚίνδυνος

Κίνδυνος τραυματισμού, κίνδυνος βλάβης! Κατά τη φόρτωση λάβετε υπόψη το βάρος της συσκευής!

Βάρος (χωρίς μπαταρίες) 560 kg*
Βάρος (με μπαταρίες) 860 kg*
* Το βάρος είναι μεγαλύτερο εάν έχουν συνδεθεί πρόσθετα εξαρτήματα.

→ Μην χρησιμοποιείτε περονοφόρο ανυψωτικό μηχάνημα.

→ Κατά τη μεταφόρτωση της συσκευής χρησιμοποιήστε μια κατάλληλη ράμπα ή ένα γερανό!

→ Σε περίπτωση χρήσης ράμπας, προσέξτε τα εξής: Διάκενο εδάφους 70mm.

→ Εάν η συσκευή παραδίδεται σε παλέτα, πρέπει να κατασκευαστεί μια ράμπα με τις συνοδευτικές σανίδες. Οι σχετικές οδηγίες βρίσκονται στη σε- λίδα 2 (εσωτερική σελίδα).

Σημαντική υπόδειξη: κάθε σανίδα πρέπει να βιδωθεί καλά με 2 τουλάχιστον κοχλίες.

Στοιχεία χειρισμού και λειτουργίας

A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

B ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉟ ㉳ ㉟ ㉟ ㉟

C 1 2 3 4 5 6 7 8 9

Εικόνα μηχανικού σαρώθρου Στοιχεία χειρισμού

Εικόνα A

1 Πινακίδα τύπου
2 Κάθισμα (με διακόπτη επαφής καθίσματος)
3 Τιμόνι
4 Blue Spot (προαιρετικά)
5 Χειρολαβή με κεφαλή ασφάλισης
6 Κάλυμμα μηχανής
7 Πλευρικό σάρωθρο, δεξιά
8 Πρόσθιος τροχός
9 Είσοδος στην κυλινδρική σκούπα
10 Σταθερό σημείο πρόσδεσης
11 Σετ μλαταριών (συμπεριλαμβάνεται μόνο στο KM 105/180 R Bp Pack)
12 Καπό
13 Περιστρεφόμενη προειδοποιητική λυ- χνία
14 Φώτα φλας (προαιρετικό)
15 Πίσω φώτα (προαιρετικά)
16 Κινητήριος τροχός
17 Υαλοδείκτης υδραυλικού λαδιού

Εικόνα B

1 Μοχλός χειρισμού κυλινδρικής και πλα- ϊνής σκούπας Μοχλός προς τα εμπρός: Η κυλινδρική σκούπα ενεργοποιείται και η πλαϊνή σκούπα χαμηλώνει και ενεργοποιείται. Μοχλός προς τα πίσω: Η κυλινδρική σκούπα ενεργοποιείται
2 Μοχλός χειρισμού δοχείου ρύπων Ανύψωση/βύθιση κάδου απορριμμά- των
3 Μοχλός χειρισμού κυλινδρικής σκού- πας Ανύψωση/κάθοδος κυλινδρικής σκού- πας
4 Μοχλός χειρισμού καπάκι δοχείου Άνοιγμα / κλείσιμο του καλύμματος δο- χείου
5 Ενδεικτικές λυχνίες και οθόνη
6 Διακόπτης φωτισμού (προαιρετικά)
7 Διακόπτης φυσητήρα και καθαρισμού φίλτρου Θέση στο κέντρο: Καθαρισμός φίλτρου και φυσητήρας ανενεργά Θέση προς τα εμπρός: Φυσητήρας ΟΝ

Θέση προς τα πίσω: Καθαρισμός φίλτρου ενεργός

8 Διακόπτης κόρνας
9 Ασφάλειες
10 Πεντάλ φρένου
11 Πεντάλ πορείας εμπρός / πίσω
12 Ρύθμιση φθοράς / ρύθμιση επιφάνειας σκουπίσματος κυλινδρικής σκούπας
13 Διακόπτης δείκτη πορείας (προαιρετικά)
14 Διακόπτης ανάφλεξης με κλειδί Θέση 0: Απενεργοποίηση κινητήρα Θέση 1: Διακόπτης μίζας ανοικτός Θέση 2: Εκκίνηση του κινητήρα
15 Φις μπαταρίας
16 Φρένο ακινητοποίησης
17 Μοχλός ρύθμισης καθίσματος
18 Κλειδί πρόσβασης σε ρολό σκούπας

Ενδεικτικές λυχνίες και οθόνη

Εικόνα

1 Ένδειξη οθόνης (χωρητικότητα μπατα- ρίας)
2 Έλεγχος φόρτισης συσσωρευτή
3 Λυχνία ελέγχου φωτός εργασίας
4 Ενδεικτική λυχνία φλας

5 Λυχνία ελέγχου, το κλαπέτο του κάδου απορριμάτων είναι ανοικτό
6 Προειδοποιητική λυχνία, το κλαπέτο του κάδου απορριμάτων είναι κλειστό
7 μη κατειλημμένο
8 Ένδειξη καθαρισμού φίλτρου ενεργή
9 μη κατειλημμένο

Πριν τη θέση σε λειτουργία

Ασφάλιση/απελευθέρωση φρένου ακινητοποίησης

→ Απασφαλίστε το φρένο ακινητοποίησης και πιέστε ταυτόχρονα του πεντάλ πέδησης.
→ Ασφαλίστε το φρένο ακινητοποίησης και πατήστε ταυτόχρονα το πεντάλ πέδησης.

'Εναρξη λειτουργίας

Γενικές υποδείξεις

→ Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια.
→ Αφαιρέστε το κλειδί από το διακόπτη εκκίνησης.
→ Ασφαλίστε το χειρόφρενο.

Εργασίες ελέγχου και συντήρησης

Καθημερινά πριν την έναρξη λειτουργίας

→ Ελέγξτε την κατάσταση φόρτισης της μπαταρίας και φορτίστε τη μπαταρία, εάν είναι απαραίτητο (βλ. κεφάλαιο "Φόρτιση μπαταρίας").
→ Ελέγξτε τον κύλινδρο σκουπίσματος για φθορές και μπερδεμένους ιμάντες.
→ Ελέγξτε εάν έχουν τυλιχτεί οι ιμάντες στους τροχούς.
→ Ελέγξτε τη λειτουργία όλων των στοιχεί- ων χειρισμού.
→ Εξετάστε τη συσκευή για βλάβες. Υπόδειξη: Για περιγραφή, βλ. κεφάλαιο Φροντίδα και συντήρηση.

Υποδείξεις ασφαλείας για τους συσσωρευτές

Κατά τη χρήση συσσωρευτών λάβετε οπωσδήποτε υπόψη τις ακόλουθες προει- δοποιητικές υποδείξεις:

	Προσέξτε τις υποδείξεις πάνω στον συσσωρευτή, στις οδηγίες χρήσης και στις οδηγίες λει- τουργίας του οχήματος!
	Να φοράτε προστατευτικά γυα- λιά!
	Κρατάτε τα παιδιά μακριά από οξέα και συσσωρευτές!
	Κίνδυνος έκρηξης!
	Απαγορεύονται η φωτιά, οι σπινθήρες, το ακάλυπτο φως και το κάπνισμα!

	Κίνδυνος τραυματισμού από οξέα!
	Πρώτες βοήθειες!
	Προειδοποιητική παρατήρηση!
	Απόσυρση!
	Μην ρίχνετε τον συσσωρευτή στον κάδο απορριμμάτων!
	Προειδοποίηση για επικίνδυνη ηλεκτρική τάση!

ΔΚίνδυνος

Κίνδυνος έκρηξης! Μην τοποθετείτε εργαλεία ή παρόμοια αντικείμενα πάνω στη μπαταρία, δηλ. στους τερματικούς πόλους και στη σύνδεση των στοιχείων.

ΔΚίνδυνος

Κίνδυνος τραμματισμού! Μην φέρνετε ποτέ τραύματα σε επαφή με μόλυβδο. Μετά την εκτέλεση εργασιών σε μπαταρίες πλένετε πάντοτε τα χέρια σας.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος πυρκαγιάς και κίνδυνος έκρηξης!

• Απαγορεύεται το κάπνισμα και η πα- ρουσία γυμνής φλόγας.
• Οι χώροι μέσα στους οποίους φορτίζονται οι συσσωρευτές πρέπει να αερίζονται καλά, διότι κατά τη φόρτιση δημιουργείται εκρηκτικό αέριο.

⚠️Κίνδυνος

Κίνδυνος τραυματισμού από οξέα!

• Ξεπλένετε τις σταγόνες οξέων που έχουν διεισδύσει στα μάτια ή στο δέρμα με άφθονο καθαρό νερό.
• Μετά, επισκεφθείτε αμέσως το γιατρό.
• Πλύνετε με νερό την ακάθαρτη στολή.

Φόρτιση μπαταριών

ΠΡΟΣΟΧΗ

Πριν θέσετε σε λειτουργία το μηχάνημα φορτίστε τις μπαταρίες.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Λαμβάνετε υπόψη τις προδιαγραφές ασφαλείας κατά τη χρήση των μπαταριών. Λαμβάνετε υπόψη τις οδηγίες χρήσης του κατασκευαστή του φορτιστή.

Λάβετε οπωσδήποτε υπόψη τις συνοδευτικές οδηγίες χρήσης του κατασκευαστή της μπαταρίας και ενεργήστε αναλόγως.

Φορτίστε τη μπαταρία μόνο με τον κατάλλη- λο φορτιστή.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος χημικών εγκαυμάτων. Η συμπλήρωση με νερό σε μπαταρία που φορτίζεται μπορεί να οδηγήσει σε εμφάνιση οξέος! Χρησιμοποιείτε προστατευτικά γυαλιά κατά

τον χειρισμό του οξέος μπαταρίας και τηρεί- τε τους κανονισμούς για την πρόληψη τραυ- ματισμών και καταστροφή ενδυμάτων. Ξε- πλύνετε αμέσως με νερό τυχόν πιτσιλιές από οξύ σε δέρμα ή ρούχα.

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης. Για την αναπλήρωση των μπαταριών χρησιμοποιείτε αποκλειστικά αποσταγμένο ή αφαλατωμένο νερό (VDE 0510). Μην χρησιμοποιείτε πρόσθετα (τα λεγόμενα βελτιωτικά), διότι σε αυτή την περίπτωση παύει να ισχύει οποιαδήποτε εγγύηση.

→ Τοποθετήστε τη συσκευή σε ξηρό μέρος για επαρκή αερισμό.
→ Ανοίξτε το καπό του κινητήρα. Υπόδειξη: Κατά τη φόρτιση το καπό πρέπει να παραμείνει ανοιχτό.
→ Τραβήξτε το βύσμα μπαταρίας από το μηχάνημα και συνδέστε το βύσμα στο φορτιστή.
→ Συνδέστε το βύσμα του φορτιστή σε μια κατάλληλη πρίζα 16Α. Ο φορτιστής φορτίζει αυτόματα.
→ Εκτελέστε τη διαδικασία φόρτισης σύμφωνα με τις οδηγίες λειτουργίας του φορτιστή.

Οι συνιστώμενοι φορτιστές (κατάλληλοι για τις εκάστοτε τοποθετημένες μπαταρίες) είναι ηλεκτρονικά ρυθμισμένοι και τελειώνουν τη διαδικασία φόρτισης αυτόματα.

→ Υπόδειξη: Όταν φορτιστούν οι μπαταρίες, αποσυνδέστε το φορτιστή πρώτα από την πρίζα και μετά από τις μπαταρίες.

Συνιστώμενες μπαταρίες, φορτιστές Υπόδειξη

Ο τύπος KM 105/180 R Bp Pack (1.186-051.0) παραδίδεται ήδη με μπαταρίες και φορτιστή.

Ο τύπος ΚΜ 105/180 Ρ Βρ (1.186-050.0) παραδίδεται χωρίς μπαταρίες και φορτιστή. Συνιστούμε τις εξής μπαταρίες και φορτιστές:

	Κωδικός παραγγελίας
Συστοιχία μπαταριών 36 V, 240 Ah, (σε χοάνη, χαμηλή συντήρηση) *	6.981-067.0
Φορτιστής 36 V, 40 A 6	.981-066.0
*Η συσκευή χρειάζεται 1 συσσωρευτή

Η χρήση άλλων μπαταριών και φορτιστών δεν συνιστάται και είναι δυνατή μόνο σε συνεννόηση με την υπηρεσία εξυπηρέτησης της KÄRCHER.

'Ελεγχος και διόρθωση στάθμης υγρών του συσσωρευτή

ΠΡΟΣΟΧΗ

Δώστε βάση οπωσδήποτε στις οδηγίες του κατασκευαστή συσσωρευτών και ενεργήστε αναλόγως.

Ελέγξτε την κατάσταση φόρτισης της μπαταρίας

Η κατάσταση φόρτισης της μπαταρίας εμφανίζεται στην οθόνη του σάρωθρου.

36.7 V BATT, 36 V 5.0 % -

Αν η λυχνία ελέγχου φόρτισης μπαταρίας ανάψει κόκκινο:

→ Η μπαταρία είναι εκφορτισμένη. Η λει- τουργία σάρωσης θα τερματιστεί αυτό- ματα (η επανέναρξη της λειτουργίας των μονάδων σάρωσης είναι δυνατή μόνον μετά τη φόρτωση της μπαταρί- ας).
→ Οδηγήστε τη μηχανή κατευθείαν στον σταθμό φόρτισης, αποφεύγοντας την οδήγηση σε ανωφέρειες.
→ Φορτίστε το συσσωρευτή.

Λειτουργία

Ρύθμιση καθίσματος οδηγού

1 Μοχλός ρύθμισης καθίσματος
2 Κάθισμα οδηγού
→ Τραβήξτε προς τα έξω το μοχλό ρύθμισης του καθίσματος.
→ Μετακινήστε το κάθισμα, αφήστε ελεύ- θερο το μοχλό και ασφαλίστε τον.
→ Ελέγξτε τη σταθερότητα της θέσης, με- τακινώντας την εμπρός πίσω.

Εκκίνηση της μηχανής

Υπόδειξη: Η συσκευή είναι εξοπλισμένη με διακόπτη επαφής καθίσματος. Το μηχάνημα απενεργοποιείται, όταν εγκαταλειφθεί το κάθισμα του οδηγού.

Υπόδειξη: Το φίλτρο λεπτής σκόνης καθαρίζεται αυτόματα με την εκκίνηση της συσκευής.

→ Καθίστε στο κάθισμα του οδηγού.
→ Ασφαλίστε το χειρόφρενο.
→ Εισάγετε το κλειδί στη μίζα.
→ Γυρίστε το κλειδί ανάφλεξης στο "I". Η συσκευή βρίσκεται σε λειτουργική ετοιμότητα.
→ Γυρίστε το κλειδί ανάφλεξης στη θέση "II".

Η συσκευή είναι έτοιμη για οδήγηση.

Υπόδειξη: Η ένδειξη φόρτισης της μπαταρίας εμφανίζει έπειτα από περ. 10 δευτερόλεπτα την πραγματική κατάσταση φόρτισης.

Οδήγηση της μηχανής

→ Πατήστε και κρατήστε πατημένο το πεντάλ πέδησης.
→ Λύστε το φρένο ακκινητοποίησης.

Κίνηση προς τα εμπρός

→ Πιέστε αργά προς τα εμπρός το πεντάλ οδήγησης.

Κίνηση προς τα πίσω

ΔΚίνδυνος

Κίνδυνος τραμματισμού! Κατά την όπισθεν οδήγηση είναι δυνατό να προκύψει κίνδυνος για τρίτους. Ζητήστε οδηγίες, εάν είναι απαραίτητο.

→ Πιέστε αργά τφος τα πίσω το πεντάλ οδήγησης.

Συμπεριφορά οδήγησης

→ Με τον επιταχυντή μπορεί να ρυθμιστεί χωρίς διαβαθμίσεις η ταχύτητα οδήγησης.
→ Αποφεύγετε το απότομο πάτημα του πεντάλ.

Πέδηση

→ Ελευθερώστε το πεντάλ οδήγησης. Η μηχανή φρενάρει αυτόματα και ακινητοποιείται.

Υπόδειξη: Η επίδραση της πέδησης μπο- ρεί να αυξηθεί με πίεση του πεντάλ φρένου.

Υπερκέραση εμποδίων

Υπερπήδηση σταθερών εμποδίων ύψους έως 70 mm:

→ Уперкерáστε το εμπόδιο οδηγώντας προς τα εμπρός αργά και προσεκτικά. Уперρτήδηση σταθερών εμποδίων ύψους άνω των 70 mm:
→ Πρέπει να περνάτε επάνω από τα εμπόδια μόνο με κατάλληλη ράμπα.

Λειτουργία σάρωσης

ΠΡΟΣΟΧΗ

Μην αναρροφάτε ταινίες συσκευασίας, σύρματα ή παρόμοια υλικά, διότι μπορεί να καταστραφεί ο μηχανισμός σάρωσης.

Υπόδειξη: Για να επιτύχετε το βέλτιστο αποτέλεσμα καθαρισμού, η ταχύτητα οδήγησης πρέπει να προσαρμόζεται στις εκάστοτε συνθήκες.

Υπόδειξη: Κατά τη διάρκεια της λειτουργίας, το φίλτρο λεπτής σκόνης καθαρίζεται αυτόματα κάθε 10 λεπτά.

Υπόδειξη: Όταν εργάζεστε στην περιοχή λεπτής σκόνης, το φίλτρο πρέπει επίσης να καθαριστεί πατώντας τον διακόπτη καθαρισμού φίλτρου.

Καθαρισμός φίλτρου λεπτής σκόνης με το χέρι

FU FU FU FU FU 01 02 03 04 05 06 FU FU FU FU 07 08 09 10

→ Καθαρίστε το φίλτρο λεπτής σκόνης με το πλήκτρο καθαρισμού φίλτρου.

Μοχλός χειρισμού

1 Μοχλός χειρισμού κυλινδρικής και πλα- ϊνής σκούπας
2 Μοχλός χειρισμού δοχείου ρύπων
3 Μοχλός χειρισμού κυλινδρικής σκού- πας
4 Μοχλός χειρισμού καπάκι δοχείου

Μοχλός χειρισμού κυλινδρικής και πλα- ϊνής σκούπτας

Μοχλός χειρισμού (1) προς τα εμπρός: Η κυλινδρική σκούπα ενεργοποιείται και η πλαϊνή σκούπα χαμηλώνει και ενεργοποιείται.
→ Μοχλός χειρισμού (1) προς τα πίσω: Η κυλινδρική σκούπα ενεργοποιείται.

Μοχλός χειρισμού δοχείου ρύπων

→ Μοχλός χειρισμού δοχείου ρύπων (2) εμπρός: Το δοχείο ρύπων χαμηλώνει.
→ Μοχλός χειρισμού δοχείου ρύπων (2) πίσω: Το δοχείο ρύπων σηκώνεται.

Μοχλός χειρισμού κυλινδρικού σαρώ- θρου

Μοχλός χειρισμού κυλινδρικής σκούπας (3) προς τα εμπρός: Η κυλινδρική σκούπα ανασηκώνεται.
→ Μοχλός χειρισμού κυλινδρικής σκούπας (3) προς τα πίσω: Η κυλινδρική σκούπα χαμηλώνει.

Μοχλός χειρισμού καπάκι δοχείου

Μοχλός χειρισμού καπακιού δοχείου (4) εμπρός: Το καπάκι του δοχείου ρύπων ανοίγει.

Υπόδειξη: Η πράσινη ενδεικτική λυχνία πρέπει να ανάψει.

→ Μοχλός χειρισμού καπακιού δοχείου (4) πίσω: Το καπάκι του δοχείου ρύπων κλείνει.

Υπόδειξη: Η κόκκινη ενδεικτική λυχνία πρέπει να ανάψει.

Σάρωση στεγνών δαπέδων

→ Ενεργοποιήστε τον ανεμιστήρα.
→ Για καθαρισμό επιφανειών:

Μοχλός χειρισμού κυλινδρικής και πλα- ϊνής σκούπας (1) προς τα πίσω: Η κυ- λινδρική σκούπα ενεργοποιείται.

Μοχλός χειρισμού κυλινδρικής σκούπας (3) προς τα πίσω: Η κυλινδρική σκούπα χαμηλώνει.

Μοχλός χειρισμού καπακιού δοχείου (4) εμπρός: Το καπάκι του δοχείου ανοίγει.
Υπόδειξη: Η πράσινη ενδεικτική λυχνία πρέπει να ανάψει.

→ Κατά τον καθαρισμό πλευρικών άκρων:

Μοχλός χειρισμού κυλινδρικής και πλα- ϊνής σκούπας (1) προς τα εμπρός: Η κυλινδρική σκούπα ενεργοποιείται, η πλαϊνή σκούπα ενεργοποιείται και χα- μηλώνει.

Μοχλός χειρισμού κυλινδρικής σκούπας (3) προς τα πίσω: Η κυλινδρική σκούπα χαμηλώνει.

Σάρωση υγρών ή βρεγμένων δαπέδων

→ Απενεργοποιήστε τον ανεμιστήρα.

→ Για καθαρισμό επιφανειών:

Μοχλός χειρισμού κυλινδρικής και πλα- ϊνής σκούπας (1) προς τα πίσω: Η κυ- λινδρική σκούπα ενεργοποιείται.

Μοχλός χειρισμού κυλινδρικής σκούπας (3) προς τα πίσω: Η κυλινδρική σκούπα χαμηλώνει.

Μοχλός χειρισμού καπακιού δοχείου (4) εμπρός: Το καπάκι του δοχείου ανοίγει.

Υπόδειξη: Η πράσινη ενδεικτική λυχνία πρέπει να ανάψει.

→ Κατά τον καθαρισμό πλευρικών άκρων:

Μοχλός χειρισμού κυλινδρικής και πλα- ϊνής σκούπας (1) προς τα εμπρός: Η κυλινδρική σκούπα ενεργοποιείται, η πλαϊνή σκούπα ενεργοποιείται και χα- μηλώνει.

Μοχλός χειρισμού κυλινδρικής σκούπας (3) προς τα πίσω: Η κυλινδρική σκούπα χαμηλώνει.

Άδειασμα του κάδου απορριμμάτων

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού!

→ Κατά τη διάρκεια της διαδικασίας εκκένωσης, δεν πρέπει να υπάρχουν πρόσωπα ή ζώα στην περιοχή περιστροφής του δοχείου ρύπων.

Κίνδυνος ανατροπής!

→ Αποθέστε τη συσκευή κατά τη διαδικα- σία εκκένωσης πάνω σε επίπεδη επιφά- νεια.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος σύνθλιψης!

→ Μην αγγίζετε ποτέ τα στελέχη του μηχανισμού εκκένωσης. Μην στέκεστε κάτω από το ανυψωμένο δοχείο.

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης!

→ Κατά τη διαδικασία εκκένωσης μπορεί να εκτοξευθούν υλικά από την περιστρεφόμενη κυλινδρική βούρτσα. Κρατήστε επαρκή απόσταση.

→ Με τους μοχλούς χειρισμού ανυψώνετε την κυλινδρική και την πλαϊνή σκούπα: Μοχλός χειρισμού 1 στη μέση και μοχλός χειρισμού 3 προς τα εμπρός.

→ Κλείστε το καπάκι του δοχείου μεταθέ- τοντας το μοχλό χειρισμού (4) προς τα πίσω:

Υπόδειξη: Η πράσινη ενδεικτική λυχνία πρέπει να ανάψει.

→ Σηκώστε το δοχείο ρύπων μεταθέτοντας το μοχλό χειρισμού του δοχείου (2) προς τα πίσω:

→ Πλησιάστε οδηγώντας αργά στο κεντρικό δοχείο περισυλλογής.

→ Ασφαλίστε το χειρόφρενο.

→ Ανοίξτε το καπάκι του δοχείου πιέζοντας το μοχλό χειρισμού του καπακιού (4) προς τα εμπρός και εκκενώστε το δοχείο ρύπων.

Υπόδειξη: Η κόκκινη ενδεικτική λυχνία πρέπει να ανάψει.

→ Κλείστε το καπάκι του δοχείου μεταθέτοντας το μοχλό χειρισμού του καπακιού (4) προς τα πίσω, ώσπου να γείρει στην τερματική θέση.

Υπόδειξη: Η πράσινη ενδεικτική λυχνία πρέπει να ανάψει.

→ Λύστε το φρένο ακκινητοποίησης.

→ Απομακρυνθείτε οδηγώντας αργά από το δοχείο περισυλλογής.

→ Κατεβάστε το δοχείο ρύπων στην τερματική θέση μεταθέτοντας το μοχλό χειρισμού δοχείου ρύπων (2) προς τα εμπρός.

Απενεργοποίηση της μηχανής

→ Πατήστε και κρατήστε πατημένο το πεντάλ πέδησης.

→ Ασφαλίστε το χειρόφρενο.

→ Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί.

Μεταφορά

ΔΚΙΝΔΥΝΟΣ

Βλάβες από τη μεταφορά!

→ Κατά τη μεταφορά πάνω σε ρυμουλκούμενα ή οχήματα λάβετε υπόψη το καθαρό βάρος (βάρος μεταφοράς) της συσκευής.

→ Κατά τη μεταφορά με οχήματα, ασφαλίστε τη συσκευή έναντι ενδεχόμενης ολίσθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες οδηγίες.

→ Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί.

→ Ασφαλίστε το χειρόφρενο.

→ Ασφαλίστε τη συσκευή στα σταθερά σημεία πρόσδεσης (4x) χρησιμοποιώντας ιμάντες, σκοινιά ή αλυσίδες.

→ Ασφαλίστε τη μηχανή με τάκους στους τροχούς.

→ Κατά τη μεταφορά του σαρώθρου απο- συνδέστε την μπαταρία.

Αποθήκευση/ Απενεργοποίηση

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής.

→ Τοποθετήστε το σάρωθρο πάνω σε επίπεδη επιφάνεια, σε ξηρό περιβάλλον που δεν διατρέχει κίνδυνο παγετού. Προστατέψτε το από τις σκόνες με ένα κάλυμμα.

→ Ανυψώστε τον κύλινδρο σκουπίσματος και τις πλευρικές σκούπες, για να μην καταστρέψετε τις βούρτσες.

→ Κλείστε το καπάκι του δοχείου.

→ Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί.

→ Ασφαλίστε το χειρόφρενο.

→ Ασφαλίστε τη σκούπα ώστε να μην μπορεί να κυλήσει.

Όταν το σάρωθρο δεν χρησιμοποιείται για μεγάλο χρονικό διάστημα, λάβετε υπόψη τα εξής σημεία:

→ Καθαρίστε το μηχανικό σάρωθρο εσω- τερικά και εξωτερικά.

→ Τραβήξτε το βύσμα μπαταρίας από το μηχάνημα.

→ Φορτίστε το συσσωρευτή και επαναφορτίστε τον έπειτα από περίπου δύο μήνες.

Φροντίδα και συντήρηση

ΔΠΡΟΣΟΧΗ

Κίνδυνος ζημιάς λόγω βραχυκυκλώματος!

→ Όταν εργάζεστε στο ηλεκτρικό σύστημα ή πριν ανοίξετε ηλεκτρικά καλύμματα, η μπαταρία πρέπει να αποσυνδεθεί ή να αποσυνδεθεί το βύσμα της μπαταρίας.

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης!

→ Μην ξεπλένετε το φίλτρο λεπτής σκόνης.

→ Εργασίες συντήρησης και αποκατάστασης επιτρέπεται να εκτελούνται μόνο από εξουσιοδοτημένα συνεργεία εξυπηρέτησης πελατών ή από εξειδικευμένο προσωπικό, το οποίο έχει εξοικειωθεί με όλες τις σημαντικές προδιαγραφές ασφαλείας.

→ Τα προσαρμοζόμενα ανά τόπους επαγγελματικά οχήματα υπόκεινται στον έλεγχο ασφαλείας του VDE 0701.

Γενικές υποδείξεις

→ Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια.
→ Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί.
→ Ασφαλίστε το χειρόφρενο.

Καθαρισμός

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης!

→ Το καθάρισμα της συσκευής δεν επιτρέπεται να γίνεται με λάστιχο ή με ψεκασμό νερού υψηλής πίεσης (κίνδυνος βραχυκυκλωμάτων ή άλλων ζημιών).

Εσωτερικός καθαρισμός της συσκευής ⚠️ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού!

→ Φοράτε μάσκα προστασίας από τη σκόνη και προστατευτικά γυαλιά.
→ Καθαρίστε τη μηχανή με ένα πανί.
→ Καθαρίστε τη μηχανή με πεπιεσμένο αέρα.

Εξωτερικός καθαρισμος της μηχανής

→ Καθαρίζετε τη μηχανή με υγρό πανί εμποτισμένο σε διάλυμα ήπιου απορρυπαντικού.

Υπόδειξη: Μην χρησιμοποιείτε διαβρωτικά απορρυπαντικά.

Διαστήματα συντήρησης

Υπόδειξη: Ο μετρητής ωρών λειτουργίας υποδεικνύει τη χρονική στιγμή για τη συντήρηση.

Συντήρηση από τον πελάτη

Υπόδειξη: Όλες οι εργασίες σέρβις και συντήρησης, σε περίπτωση συντήρησης από τον πελάτη, πρέπει να γίνονται από εξειδικευμένο τεχνικό. Σε περίπτωση ανάγκης μπορείτε να ζητήσετε ανά πάσα στιγμή τη βοήθεια ενός αντιπροσώπου της εταιρίας Kärcher.

Καθημερινή συντήρηση:

→ Ελέγξε την κατάσταση φόρτισης της μπαταρίας και φορτίστε τη μπαταρία, εάν είναι απαραίτητο (βλ. κεφάλαιο "Φόρτιση μπαταρίας").
→ Ελέγξτε τον κύλινδρο σκουπίσματος για φθορές και μπερδεμένους ιμάντες.
→ Ελέγξτε εάν έχουν τυλιχτεί οι ιμάντες στους τροχούς.
→ Ελέγξτε τη λειτουργία όλων των στοιχεί- ων χειρισμού.
→ Εξετάστε τη συσκευή για βλάβες.
→ Καθαρίστε το φίλτρο σκόνης με το πλήκτρο καθαρισμού φίλτρου.

Εβδομαδιαία συντήρηση:

→ Ελέγξτε το υδραυλικό σύστημα.
→ Ελέγξτε τη στάθμη λαδιού του υδραυλικού συστήματος.
→ Ελέγξτε τη στάθμη των υγρών φρένων.
→ Ελέγξτε τη μόνωση για φθορές και αντικαταστήστε την, εάν είναι απαραίτητο
→ Ελέγξτε και λιπάνετε το κάλυμμα δοχείου.

Συντήρηση λόγω φθοράς:

→ Αντικαταστήστε τα στεγανοποιητικά παρεμβύσματα.
→ Ρυθμίστε ή αντικαταστήστε τα πλευρικά στεγανοποιητικά παρεμβύσματα.

→ Αντικαταστήστε την κυλινδρική βούρτσα.
→ Αντικαταστήστε τις πλευρικές βούρτσες.

Υπόδειξη: Για περιγραφή, βλ. κεφάλαιο Εργασίες συντήρησης.

Συντήρηση από την υπηρεσία εξυπηρέτησης πελατών

Συντήρηση έπειτα από 50 ώρες λειτουργίας:

→ Απευθυνθείτε για την πρώτη συντήρηση σύμφωνα με τη λίστα επιθεώρησης στην υπηρεσία εξυπηρέτησης πελατών.

Συντήρηση έπειτα από 250 ώρες λει- τουργίας:

→ Απευθυνθείτε για τη συντήρηση σύμφωνα με τη λίστα επιθεώρησης στην υπηρεσία εξυπηρέτησης πελατών.

Προς διασφάλιση των εγγυητικών αξιώσε- ων, πρέπει όλες οι εργασίες συντήρησης και σέρβις κατά τη διάρκεια ισχύος της εγ- γύησης να εκτελούνται από τον εξουσιοδο- τημένο αντιπρόσωπο της Kärcher.

Εργασίες συντήρησης

Προετοιμασία:

→ Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια.
→ Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί.
→ Ασφαλίστε το χειρόφρενο.

Ασφάλιση ανεβασμένου κάδου απορριμμάτων

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Τοποθετείτε πάντα τη ράβδο ασφαλείας, όταν ο κάδος απορριμμάτων είναι ανασηκωμένος.

Εκτελέστε την ασφάλιση μόνο από ένα σημείο έξω από την επικίνδυνη περιοχή.

1 Στήριγμα ράβδου ασφάλισης 2 Ράβδος ασφάλισης

→ Ανοίξτε τη ράβδο ασφάλισης εκκένωσης σε ύψος προς τα πάνω και τοποθετήστε την στο στήριγμα (ασφαλισμένη).

Αντικατάσταση των μπαταριών ΠΡΟΣΟΧΗ

Κατά την τοποθέτηση των μπαταριών, δώστε βάση στην κατεύθυνση των πόλων. Η τοποθέτηση του πόλου γίνεται με κατεύθυνση προς τα αριστερά.

Οι μπαταρίες μπορούν να αντικαταστα- θούν μόνο ως σύνολο. Η αντικατάσταση μπορεί να γίνει μόνο από ειδικευμένο ηλε- κτρολόγο.

→ Λόγω του μεγάλου βάρους (300 kg), η αντικατάσταση πρέπει να γίνει με γερα- νό.

Μπαταρία - σε κατεύθυνση προς τα αριστε- ρά

1 Αρνητικός πόλος

2 Θετικός πόλος

→ Κατά την αποσυναρμολόγηση της μπα- ταρίας πρέπει να προσέχετε ώστε να γί- νεται πρώτα η αποσύνδεση του αγω- γού του αρνητικού πόλου.
→ Στερεώστε τα σκοινιά του γερανού στους 4 οπές του σετ μπαταρίας και ανασηκώστε προσεκτικά τις μπαταρίες.

Ελέγξτε τη στάθμη λαδιού του υδραυλικού συστήματος και συμπληρώστε λάδι

ΥΠΟΔΕΙΞΗ

Ο κάδος απορριμμάτων δεν πρέπει να είναι ανυψωμένος.

→ Ανοίξτε το καπό του κινητήρα.

2 Καπάκι ασφάλισης, άνοιγμα πλήρωσης λαδιού

3 Κάδος (χωρίς λειτουργία)
→ Ελέγξτε τη στάθμη του υδραυλικού λα- διού στον υαλοδείκτη.
- Η στάθμη λαδιού πρέπει να βρίσκεται μεταξύ των ενδείξεων "MIN" και "MAX".
– Εάν η στάθμη λαδιού βρίσκεται κάτω από την ένδειξη „MIN“, συμπληρώστε υδραυλικό λάδι.
→ Ξεβιδώστε το κάλυμμα σφράγισης του στομίου πλήρωσης λαδιού.
→ Καθαρίστε το σημείο πλήρωσης.
→ Συμπληρώστε λάδι στο υδραυλικό σύστημα.

Τύπος λαδιού: βλέπε Τεχνικά χαρακτη- ριστικά

→ Βιδώστε το κάλυμμα σφράγισης του στομίου πλήρωσης λαδιού.

Ελέγξτε το υδραυλικό σύστημα

→ Ασφαλίστε το χειρόφρενο.
→ Βάλτε μπρος τον κινητήρα.

Συντήρηση του υδραυλικού συστήματος μόνο μέσω του εξουσιοδοτημένου τμήματος εξυπηρέτησης πελατών.

→ Ελέγξτε όλους τους ελαστικούς σωλήνες και τις συνδέσεις του υδραυλικού συστήματος για διαρροές.

'Ελεγχος της κυλινδρικής βούρτσας ⚠️ΚΙΝΔΥΝΟΣ

Κίνδυνος τραμματισμού! Τοποθετείτε πάντα τη ράβδο ασφαλείας, όταν ο κάδος απορριμμάτων είναι ανασηκωμένος.

Εκτελέστε την ασφάλιση μόνο από ένα σημείο έξω από την επικίνδυνη περιοχή.

1 Δοχείο απορριμμάτων
2 Ράβδος ασφάλισης
3 Κύλινδρος σκουπίσματος

→ Σβήστε τη συσκευή.
→ Υψώστε μέχρι την τελική θέση τον άδειο κάδο απορριμμάτων. Ο κύλινδρος καθαρισμού είναι ορατός. Ασφαλίστε τον κάδο απορριμμάτων. Βλέπε κεφάλαιο «Ασφάλιση της ανυψωμένης χοάνης».
→ Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί.
→ Ελέγξτε τον κύλινδρο καθαρισμού για βλάβες, αφαιρέστε τυλιγμένες κορδέλες ή κορδόνια.
→ Διπλώστε προς τα κάτω τη ράβδο ασφαλείας στην υποδοχή (ο ανεβασμένος κάδος απορριμμάτων δεν είναι ασφαλισμένος).
→ Κατεβάστε τον κάδο απορριμμάτων ως το τέρμα.

Αντικατάσταση της κυλινδρικής βούρτσας

KARCHER ① ②

1 Πλευρική επένδυση, δεξιά
2 Κλειδί πρόσβασης σε ρολό σκούπας
→ Υψώστε μέχοι την τελική θέση τον άδειο κάδο απορριμμάτων. Ασφαλίστε τον κάδο απορριμμάτων. Βλέπε κεφάλαιο «Ασφάλιση της ανυ- ψωμένης χοάνης».
→ Ανοίξτε το πλευρικό κάλυμμα με το κλειδί.

1 Φουρκέτα ακινητοποίησης
2 Περικόχλιο
3 Πλευρικό στεγανοποιητικό παρέμβυ- σμα

→ Ξεβιδώστε τις πεταλούδες.
→ Αφαιρέστε τη φουρκέτα ακινητοποίησης.
→ Ανοίξτε το στεγανοποιητικό παρέμβυσμα προς τα έξω.
→ Ξεβιδώστε τον κοχλία συγκράτησης της υποδοχής κυλινδρικής σκούπας και μετακινήστε την υποδοχή προς τα έξω.
→ Αφαιρέστε την κυλινδρική βούρτσα.

Θέση του κυλινδρικού σαρώθρου στην κα- τεύθυνση οδήγησης (κάτοψη)

Υπόδειξη: Κατά την τοποθέτηση του νέου κυλίνδρου σκουπίσματος, προσέξτε τη θέση της βούρτσας.

→ Τοποθετήστε νέο κύλινδρο σκουπίσματος. Οι εγκοπές του κυλίνδρου σκουπίσματος πρέπει να εισαχθούν στα έκκεντρα του απέναντι σείστρου.

Υπόδειξη: Μετά την τοποθέτηση του νέου κυλίνδρου σάρωσης πρέπει να ρυθμιστεί εκ νέου το κάτοπτρο σάρωσης.

'Ελεγχος και ρύθμιση του κατόπτρου σάρωσης της κυλινδρικής βούρτσας

Υπόδειξη: Το κάτοπτρο σάρωσης είναι ρυθμισμένο από προεπιλογή στα 80 mm και μπορεί να ρυθμιστεί αδιαβάθμητα ανάλογα με τη φθορά του κυλίνδρου σάρωσης.

→ Απενεργοποιήστε τον αναρροφητήρα.
→ Οδηγείστε το μηχανικό σάρωθρο σε επίπεδο και λείο δάπεδο που είναι ευδιάκριτα καλυμμένο με σκόνη ή κιμωλία.
→ Μοχλός χειρισμού κυλινδρικής και πλα- ϊνής σκούπας (1) προς τα πίσω: Η κυ- λινδρική σκούπα ενεργοποιείται. Μοχλός χειρισμού κυλινδρικής σκού- πας (3) προς τα πίσω: Η κυλινδρική σκούπα χαμηλώνει.
→ Αφήστε την κυλινδρική σκούπα να λει- τουργήσει για περίπου 10 δευτερόλε- πτα.
→ Μοχλός χειρισμού κυλινδρικής και πλα- ϊνής σκούπας (1) στη μέση.

Μοχλός χειρισμού κυλινδρικής σκούπας (3) προς τα εμπρός: Η κυλινδρική σκούπα ανασηκώνεται.

→ Σηκώστε το δοχείο απορριμμάτων.
→ Μετακινήστε τη μηχανή προς τα πίσω.
→ Ελέγξτε τον καθρέφτη σκουπίσματος.

80 - 85 mm

Το κάτοπτρο σάρωσης πρέπει να σχηματίζει ένα ομοιογενές ορθογώνιο με πλάτος 80-85 mm.

→ Ανοίξτε και ρυθμίστε τη βίδα προσαρ- μογής φθοράς (12).

Στοπ προς τα πάνω: λεπτότερη επιφά- νεια σκουπίσματος.

Στοπ προς τα κάτω: φαρδύτερη επιφά- νεια σκουπίσματος.

→ Σφίξτε πάλι τη βίδα στοπ.
→ Ελέγξτε πάλι όπως περιγράφτηκε την επιφάνεια σκουπίσματος της κυλινδρικής σκούπας.

'Ελεγχος και ρύθμιση του κατόπτρου σκουπίσματος της πλευρικής σκούπας

→ Ανυψώστε τις πλευρικές βούρτσες.
→ Οδηγείστε το μηχανικό σάρωθρο σε επίπεδο και λείο δάπεδο που είναι ευδιάκριτα καλυμμένο με σκόνη ή κιμωλία.
Με τον μοχλό χειρισμού χαμηλώστε την πλαϊνή σκούπτα και αφήστε την να λει- τουργήσει 10 δευτερόλεπτα.
→ Ανυψώστε τις πλευρικές βούρτσες.
→ Μετακινάτε τη μηχανή προς τα πίσω.
→ Ελέγξτε τον καθρέφτη σκουπίσματος

H 40 - 50 mm

Το κάτοπτρο σκουπίσματος πρέπει να έχει πλάτος 40 -50 mm

A B A B

→ Διορθώστε το κάτοπτρο σάρωσης με τους δύο ρυθμιστικούς κοχλίες.
→ Ελέγξτε τον καθρέφτη σκουπίσματος.

Ρύθμιση πλευρικών στεγανοποιητικών παρεμβυσμάτων

ΔKINDYNOΣ

Κίνδυνος τραυματισμού! Τοποθετείτε πάντα τη ράβδο ασφαλείας, όταν ο κάδος απορριμμάτων είναι ανασηκωμένος.

→ Υψώστε μέχρι την τελική θέση τον άδειο κάδο απορριμμάτων. Ασφαλίστε τον κάδο απορριμμάτων. Βλέπε κεφάλαιο «Ασφάλιση της ανυ- ψωμένης χοάνης».
→ Ανοίξτε το πλευρικό κάλυμμα σύμφωνα με τις οδηγίες του κεφαλαίου "Αντικατάσταση του κυλίνδρου σκουπίσματος".
→ Λύστε τα 6 περικόχλια-πεταλούδες από το πλευρικό έλασμα στερέωσης.
→ Λύστε τα 3 περικόχλια (SW 13) του μπροστινού ελάσματος στερέωσης.
→ Πιέστε προς τα κάτω το πλευρικό στεγανοποιητικό παρέμβυσμα (διαμήκης οπή), ώσπου να απέχει 1 - 3 mm από το δάπεδο.
→ Βιδώστε καλά τα ελάσματα στερέωσης.
→ Επαναλαμβάνετε τη διαδικασία στην απέναντι πλευρά της συσκευής.

'Ελεγχος / αλλαγή φίλτρου λεπτής σκόνης

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού!

→ Κατά την εκτέλεση εργασιών στο σύστημα φίλτρου φοράτε μάσκα προστασίας από τη σκόνη. Λάβετε υπόψη τους κανόνες ασφαλείας σχετικά με την επαφή με λεπτή σκόνη.
→ Καθαρίστε το φίλτρο λεπτής σκόνης με το πλήκτρο καθαρισμού φίλτρου.
→ Αδειάστε το δοχείο απορριμμάτων.

1 Κάλυμμα μηχανής
2 Κάλυμμα φίλτρου (σύστημα δονητή)
3 Πώμα, κάλυμμα φίλτρου (2x)

→ Ανασηκώστε το κάλυμμα της μηχανής προς τα εμπρός.

2 Φίλτρο λεπτής σκόνης

3 Εγκάρσιο στιλίδιο

→ Ανοίξτε το σφράγιστρο.
→ Ανοίξτε το κάλυμμα του φίλτρου.
→ Ελέγξτε το φίλτρο λεπτής σκόνης, καθαρίστε ή αντικαταστήστε, εάν χρειάζεται.

Υπόδειξη

Η αντικατάσταση του φίλτρου λεπτής σκόνης επιτρέπεται να εκτελείται μόνο από το τμήμα εξυπηρέτησης πελατών της Kärcher.

→ Τοποθετήστε και ασφαλίστε και πάλι το κάλυμμα του φίλτρου.

Αντικατάσταση ασφαλειών

ΔΠΡΟΣΟΧΗ

Κίνδυνος ζημιάς!

→ Βεβαιωθείτε ότι τα καλύμματα των κιβωτίων ασφαλειών δεν έχουν τοποθετηθεί το ένα προς το άλλο.

ΠΡΟΣΟΧΗ

Χρησιμοποιείτε μόνο ασφάλειες με την ίδια τιμή ρεύματος.

① ② A B ③

1 Κιβώτιο ασφαλειών Α

2 Κιβώτιο ασφαλειών Β

3 Ραβδωτό περικόχλιο

→ Ξεβιδώστε το βιδωτό παξιμάδι.
→ Ανοίξτε το καπάκι του κιβωτίου ασφαλειών.
→ Ελέγξτε τις ασφάλειες.
→ Αντικαταστήστε τις ελαττωματικές ασφάλειες.

Κιβώτιο ασφαλειών Α

FU01 Ηλεκτρονόμος ασφα-λείαςΕκκίνηση	5 A
FU02 Άδεια DC/DC 10 A
FU03 Περιστρεφόμενη προ-ειδοποιητική λυχνίαΚόρνα	10 A
FU04 Αναρροφητήρας 20 A
FU05 Σύστημα ανακίνησης 15 A

FU06 Eídoóç DC/DC 20 A

Κιβώτιο ασφαλειών Β

FU07 Ένδειξη πολλαπλών λειτουργιών	5 A
FU08 Συναγερμός οπισθο-πορείας Δείκτης πτερυγίων	7.5 A
FU09 Ηλεκτρονόμος ασφα-λείας Αναρροφητήρας Σύστημα ανακίνησης	5 A
FU10 Αντλία νερού (προαι-ρετικά)	10 A
FU11 Εγκατάσταση φωτι-σμού (προαιρετικό) Φώτα φλας (προαιρε-τικό) Blue Spot (προαιρετι-κά)	10 A
FU12 Σύστημα δόνησης επί-πεδου πτυχωτού φίλ-τρου και κυκλικού φίλ-τρου (προαιρετικά)	15 A

Κύριο ρελέ ασφαλείας

FU 13* Kúpio pελέ

125 A

*Autéç oi asφάλειες επιτρέπεται να αντικαθίστανται μόνο από το τμήμα εξυπηρέτησης πελατών, επειδή απαιτείται έλεγχος για τυχόν σφάλματα της συσκευής.

Δήλωση Συμμόρφωσης των ΕΕ

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΕ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανήματος χωρίς προηγούμενη συνεννόηση μαζί μας.

Προϊόν: Μηχανικό σάρωθρο με κά- θισμα

Τύπος: KM 105/180 R Bp 1.186-050.0 KM 105/180 R Bp Pack 1.186-051.0

Σχετικές οδηγίες των ΕΕ

2006/42/EK (+2009/127/EK)

2014/30/EE

2000/14/EK

Εφαρμοσθέντα εναρμονισμένα πρότυ- πα

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Εφαρμοσθείσα διαδικασία συμμόρφω- σης

2000/14/ΕΚ: Παράρτημα V

στάθμη ηχητικής πίεσης dB(A)

Μετρημένη: 90

Εγγυημένη: 93

Οι υπογράφοντες ενεργούν κατ' εντολή και με πληρεξούσιο από το διοικητικό συμβούλιο.

H. Jenner

Υπεύθυνος εγγράφων τεκμηρίωσης:

S. Reiser

Alfred Kärcher SE & Co. KG

Βλάβη Αντιμετώπιση
Το μηχάνημα δεν κινείται ή κινείται αργά	Καθίστε στο κάθισμα του οδηγού. Ενεργοποιείται ο διακόπτης επαφής καθίσματος
	Έλεγχος της ασφάλειας FU 13 του κινητήρα πορείας από το τμήμα εξυπηρέτησης πελατών
	Φορτίστε ή αντικαταστήστε την μπαταρία
	Λύστε το φρένο ακινητοποίησης
	Ελέγξτε εάν υπάρχουν μπερδεμένοι ιμάντες ή καλώδια.
	Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher
Συρίζων θόρυβος στο υδραυλικό σύστημα	Συμπληρώστε υδραυλικά υγρά
	Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher
Οι βούρτσες περιστρέφονται μόνον αργά ή δεν περιστρέφονται καθόλου	Ελέγξτε εάν υπάρχουν μπερδεμένοι ιμάντες ή καλώδια.
	Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher
Οι βούρτσες έχουν μικρή ή καμία αναρροφητική ισχύ	Καθαρισμός φίλτρου σκόνης
	Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher
Η μηχανή δημιουργεί σκόνη	Ρύθμιση πλευρικών στεγανοποιητικών παρεμβυσμάτων
	Ενεργοποιήστε τον ανεμιστήρα
	Καθαρισμός φίλτρου σκόνης
	Αντικατάσταση παρεμβυσμάτων φίλτρων
	Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher
Η μονάδα σκουπίσματος δεν μαζεύει τα απορρίμματα	Αδειάστε το δοχείο απορριμμάτων.
	Καθαρισμός φίλτρου σκόνης
	Αντικατάσταση του κυλίνδρου σκουπίσματος
	Ρύθμιση του κατόπτρου σκουπίσματος
	Αντικατάσταση των ταινιών στεγανοποίησης του κάδου απορριμμάτων
	Παραμέριση εμπλοκής του κύλινδρου καθαρισμού
	Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher
Ο κάδος απορριμμάτων δεν ανυψώνεται ούτε χαμηλώνει	Ελέγξτε τις ασφάλειες.
	Αφαίρεση του στηρίγματος ασφαλείας από το δοχείο απορριμμάτων
	Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher
Ο κάδος σκουπίσματος περιστρέφεται πολύ αργά ή δεν περιστρέφεται καθόλου	Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher
Δυσλειτουργία στα υδραυλικά κινούμενα μέρη	Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher

Τεχνικά χαρακτηριστικά

		KM 105/180 R Bp Classic	KM 105/180 R Bp Pack Classic
Χαρακτηριστικά συσκευών
Ταχύτητα κίνησης, εμπρός km/h 6 6
Ταχύτητα κίνησης, όπισθεν km/h 3 3
Επιτρεπόμενη κλίση εδάφους (μέγ.) -- 14% 14%
Ισχύς σε εμβαδόν χωρίς πλευρική σκούπα m	^2/h 4680 4680
Απόδοση επιφανείας με 1 πλευρική σκούπα m	^2/h 6300 6300
Πλάτος εργασίας χωρίς πλευρικές βούρτσες	mm	780	780
Επιφάνεια εργασίας με 1 πλευρική βούρτσα	mm	1050	1050
Είδος προστασίας - προστασία από σταγόνες νερού	--	IPX 3	IPX 3
Διάρκεια χρήσης με πλήρως φορτισμένη μπαταρία	h	2,5	2,5
Ηλεκτρική εγκατάσταση
Χωρητικότητα μπαταρίας	V, Ah	---	36, 240
Σετ μπαταριών	kg	---	300
Υδραυλικό σύστημα
Τύπος υδραυλικού λαδιού	-- HV 46	HV 46
Κάδος απορριμμάτων
Μέγιστο ύψος εκκένωσης	mm	1340 1340
Όγκος δοχείου απορριμμάτων	|	180	180
Κύλινδρος σκουπίσματος
Διάμετρος κυλινδρικής βούρτσας mm 280 280
Πλάτος κυλινδρικής βούρτσας mm 780 780
Αριθμός στροφών 1/min 360 360
Κάτοπτρο σκουπίσματος mm 80 80
Πλευρική βούρτσα
Διάμετρος πλευρικών βουρτσών mm 580 580
Αριθμός στροφών 1/min 80 80
Ελαστικά από καουτσούκ
Μέγεθος εμπρός -- 4,00-6 4,00-6
Μέγεθος πίσω -- 300 x 145 – 6 300 x 145 – 6
Φρένο
Πρόσθιοι τροχοί -- μηχανικό μηχανικό
Οπίσθιος τροχός	-- Ηλεκτρικά	Ηλεκτρικά
Σύστημα φίλτρου και αναρρόφησης
Τύπος κατασκευής	-- Φίλτρο τσέπης Προαιρετικά διατίθεται: Επί- πεδο πτυχωτό φίλτρο και κυ- κλικό φίλτρο		Φίλτρο τσέπης Προαιρετικά διατίθεται: Επί- πεδο πτυχωτό φίλτρο και κυ- κλικό φίλτρο
Αριθμός στροφών 1/min 2600 2600
Επιφάνεια φίλτρου - φίλτρο λεπτόκκοκης σκόνης	m^2	5,2	5,2
Ονομαστική υποπίεση συστήματος αναρρόφησης	mbar	6	6
Ονομαστική παροχή όγκου συστήματος αναρρόφησης	m^3/h	600 600
Σύστημα ανακίνησης	-- Ηλεκτροκινήτήρας	Ηλεκτροκινήτήρας
Περιβαλλοντικές συνθήκες
Θερμοκρασία	°C	-5 έως +40	-5 έως +40
Υγρασία αέρα, χωρίς συμπύκνωση	%	0 - 90	0 - 90
Μετρούμενες τιμές κατά EN 60335-2-72
Εκπεμπόμενος θόρυβος
Επιτρεπόμενη στάθμη ηχητικής ισχύος L_ A	dB(A)	70 70
Αβεβαιότητα K_ A	dB(A)	3	3
Επιτρεπόμενη στάθμη ηχητικής ισχύος L_ A + Αβεβαιότητα K_ A	dB(A)	93 93
Κραδασμοί συσκευής
Κραδασμοί στο χέρι/στο βραχίονα	m/s^2	0,7	0,7
Κάθισμα	m/s^2	0,5	0,5
Αβεβαιότητα Κ	m/s^2	0,1	0,1
Διαστάσεις και βάρη
Μήκος x Πλάτος x 'Υψος	mm	1847 x 1065 x 1388	1847 x 1065 x 1388
Ακτίνα στροφής δεξιά	mm 2470	2470
Ακτίνα στροφής αριστερά	mm 2470	2470
Απόβαρο (χωρίς/με συσσωρευτή)	kg	560/860	560/860
Επιτρεπόμενο συνολικό βάρος kg 1224		1224
Επιτρεπόμενο φορτίο άξονα μπροστά	kg	734 734
Επιτρεπόμενο φορτίο άξονα πίσω	kg	490 490
Με την επιφύλαξη τεχνικών αλλαγών!
