BRUGSANVISNING KM 105180 R Bp Pack Classic Kärcher

0,1 0,1 Medidas e pesos Comprimento x Largura x Altura mm 1847 x 1065 x 1388 1847 x 1065 x 1388 Raio de viragem direito mm 2470 2470 Raio de viragem esquerdo mm 2470 2470 Peso em vazio (com/sem bateria) kg 560/860 560/860 Peso total admissível kg 1224 1224 Carga permitida sobre o eixo dianteiro kg 734 734 Carga permitida sobre o eixo traseiro kg 490 490 Reservados os direitos a alterações técnicas! 100 PT- 1 Læs original brugsanvisning in- den første brug, følg anvisnin- gerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer. Kontakt venligst forhandleren, såfremt De under udpakningen konstaterer evt. trans- portskader. – Advarsels- og henvisningsskilte på ma- skinen giver vigtige anvisninger for fare- fri drift. – Ud over anvisningerne i denne brugs- anvisning skal lovens generelle sikker- heds- og ulykkesforebyggelsesforskrif- ter overholdes. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger til indholdsstoffer fin- der du på: www.kaercher.com/REACH I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gra- tis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gælden- de, bedes De henvende Dem til Deres for- handler eller nærmeste kundeservice med- bringende kvittering for købet. FARE For at undgå truende farer, må reparationer og udskiftning af reservedele på maskinen kun gennemføres af en godkendt kunde- service. – Der må kun anvendes tilbehør og reser- vedele, der er godkendt af producen- ten. Originaltilbehør og -reservedele er en garanti for, at maskinen kan fungere sikkert og uden fejl. – Yderligere informationen om reserve- dele finder De under www.kaer- cher.com i afsni "Service". FARE En umiddelbar truende fare, som kan føre til alvorlige personskader eller død. 몇 ADVARSEL En muligvis farlig situation, som kan føre til alvorlige personskader eller til død. 몇 FORSIGTIG En muligvis farlig situation, som kan føre til personskader eller til materialeskader. BEMÆRK Henviser til en mulig farlig situation, der kan føre til materiel skade. Generelle henisninger . . . . . . . DA 1 Miljøbeskyttelse . . . . . . . DA 1 Garanti . . . . . . . . . . . . . . DA 1 Tilbehør og reservedele. DA 1 Symbolerne i driftsvejlednin- gen. . . . . . . . . . . . . . . . . DA 1 Symboler på apparatet. . DA 1 Bestemmelsesmæssig anven- delse . . . . . . . . . . . . . . . . . . . . DA 2 Forudseligt misbrug . . . . DA 2 Egnede underlag . . . . . . DA 2 Sikkerhedsanvisninger . . . . . . DA 2 Sikkerhedshenvisninger til betjeningen . . . . . . . . . . DA 2 Sikkerhedshenvisninger til kørsel . . . . . . . . . . . . . . . DA 2 Sikkerhedsanvisninger til batteridrevne apparater . DA 3 Maskine med høj-udtømningDA 3 Maskiner med førerbeskyt- telsestag. . . . . . . . . . . . . DA 3 Sikkerhedshenvisninger til maskinens transport. . . . DA 3 Sikkerhedshenvisninger til pleje og vedligeholdelse. DA 3 Funktion. . . . . . . . . . . . . . . . . . DA 3 Anvisninger til aflæsning . . . . . DA 3 Betjenings- og funktionselemen- ter . . . . . . . . . . . . . . . . . . . . . . DA 4 Figur fejemaskine. . . . . . DA 4 Betjeningselementer . . . DA 4 Inden ibrugtagning. . . . . . . . . . DA 5 Løsne/låse stopbremsen DA 5 Ibrugtagning. . . . . . . . . . . . . . . DA 5 Generelle henisninger . . DA 5 Kontrol- og vedligeholdel- sesarbejder . . . . . . . . . . DA 5 Sikkerhedsanvisninger ved- rørende batterierne . . . . DA 5 Opladning af batterier . . DA 5 Drift . . . . . . . . . . . . . . . . . . . . . DA 6 Indstilling af førersædet . DA 6 Start maskinen. . . . . . . . DA 6 Kør sel med maskinen . . DA 6 Fejefunktion . . . . . . . . . . DA 6 Tømning af smudsbeholde- ren . . . . . . . . . . . . . . . . . DA 6 Sluk for maskinen . . . . . DA 7 Transport . . . . . . . . . . . . . . . . . DA 7 Opbevaring/pause . . . . . . . . . . DA 7 Pleje og vedligeholdelse . . . . . DA 7 Generelle henisninger . . DA 7 Rensning . . . . . . . . . . . . DA 7 Vedligeholdelsesintervaller DA 7 Vedligeholdelsesarbejder DA 7 EU-overensstemmelseserklæ- ring. . . . . . . . . . . . . . . . . . . . . . DA 10 Hjælp ved fejl. . . . . . . . . . . . . . DA 11 Tekniske data . . . . . . . . . . . . . DA 11 Generelle henisninger Miljøbeskyttelse Emballagen kan genbruges. Smid ikke emballagen ud sam- men med det almindelige hus- holdningsaffald, men aflever den til genbrug. Udtjente maskiner indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Aflever derfor udtjente maskiner på en genbrugsstation eller lignende. Batterier, olie, brændstof og lignende stof- fer er ødelæggende for miljøet. Disse stof- fer skal bortskaffes via lokale miljøstatio- ner. Garanti Tilbehør og reservedele Symbolerne i driftsvejledningen Symboler på apparatet Skoldningsfare på grund af varme overflader! In- den der arbejdes på appa- ratet skal udblæsningsen- heden køles tilstrækkeligt ned. Arbejder på apparatet skal altid gennemføres med egnede handsker. Fare for at kvæste fingre- ne mellem bevægelige køretøjskomponenter. Fare for personskader på grund af en roterende komponenter. Grib ikke ind i komponenterne. Brandfare. Opsug ikke brændende eller gløden- de genstande. Kædeholder / kranpunkt Optagelsespunkter til donkraften Maksimal hældning af un- derlaget ved kørsel med løftet smudsbeholder. Kør kun på stigninger op til 14 % i kørselsretningen. OBS roterende børste (bemærk omdrejningsret- ningen). 101DA- 2 Fejemaskinen er beregnet til rengøring af gulve til industriel brug og f.eks. til følgende anvendelsesområder: Parkeringspladser Produktionsanlæg Logistikområder Hotel Detailhandel Lagerområder Gangstier – Denne fejemaskine er beregnet til fej- ning af tilsmudsede indendørs og uden- dørs arealer. – Maskinen og dens arbejdsanordninger skal kontrolleres med henblik på fejlfri tilstand og driftssikkerhed, inden maski- nen tages i brug. Hvis maskinen ikke er i en fejlfri tilstand, må den ikke benyttes. – Brug fejemaskinen kun i overensstem- melse med angivelserne i denne driftsvejledning. – Der må ikke foretages ændringer på maskinen. – Maskinen er kun egnet til de typer un- derlag, der er beskrevet i brugsanvis- ningen. – Der må kun køres på de arealer, som producenten eller dennes repræsen- tanter har frigivet hertil. – Generelt gælder: Maskinen må ikke komme i nærheden af letantændelige stoffer (eksplosions-, brandfare). Fej/opsug aldrig eksplosive væsker, brændbare gasser eller ufortyndede sy- rer og opløsningsmidler! Dertil hører benzin, farvefortynder og fyringsolie, som ved ophvirvling med sugeluften kan danne eksplosive dampe eller blan- dinger. Det samme gælder for acetone, ufortyndede syrer og opløsningsmidler, som angriber de materialer, maskinen er fremstillet af. Reaktive metalstøv (f.eks. aluminium, magnesium, zink) i forbindelse med stærk alkaliske eller sure rengørings- midler må aldrig opsuges/opsamles. Fej/opsug ikke brændende eller glø- dende genstande. Maskinen er ikke egnet til fejning af sundhedsfarlige stoffer. Det er forbudt at opholde sig i fareområ- det. Det er forbudt at bruge maskinen i rum med eksplosionsrisiko. Det er ikke tilladt at medføre passage- rer. Det er forbudt at skubbe/trække eller transportere genstande med denne maskine. – Asfalt – Industrigulve – Afretningslag – Beton –Brosten Med henblik på at overholde luft- og krybestrækningerne må maskinen ikke betjenes over 2000 meter over havets overflade. (Kun gældende for Finland) Hvis maski- nen er udstyret med en PVC-slangeled- ning, må den ikke anvendes ved lave omgivelsestemperaturer (under 0°C). I tilfælde af spørgsmål til din maskine kan du kontakte Kärcher. Maskinen og dens arbejdsanordninger skal kontrolleres med henblik på fejlfri tilstand og driftssikkerhed, inden maski- nen tages i brug. Hvis maskinen ikke er i en fejlfri tilstand, må den ikke benyttes. Overhold de gældende sikkerhedsfor- skrifter ved anvendelse af apparatet i fareområder (f.eks. tankstationer). Det er forbudt at bruge apparatet i rum med eksplosionsrisiko. FARE Fysisk Risiko! I områder, hvor der er mulighed for at betjeningspersonalet kan rammes af falde nde genstande, må maskinen ikke bruges uden beskyttelsestag imod fal- dende genstande . Brugeren skal anvende maskinen iht. dens anvendelsesformål. Brugeren skal tage hensyn til lokale forhold og under arbejdet med apparatet være op- mærksom på andre personer, især børn Forholdsreglerne, regler og direktiver til køretøjer skal altid følges. Før begyndelse af arbejdet skal opera- tøren/brugeren kontrollere, om alle be- skyttelsesanordninger er korrekt mon- teret og fungerer. Maskinens operatør/bruger er ansvar- ligt for ulykker med andre personer eller deres ejendom. Hold øje med om operatøren bruger snæver beklædning. Brug fast skotøj og undgå snæver beklædning. Kontroller lokalområdet (f.eks. for børn) inden maskinen startes. Hold øje med tilstrækkelig sigtbarhed! Hvis motoren er tændt må maskinen al- drig være uden opsyn. Brugeren må først forlade maskinen hvis motoren er gået i stå, hvis maskinen er sikret imod utilsigtede bevægelser og hvis start- nøglen blev fjernet. Startnøglen skal fjernes for at garantere for at ingen uvedkommende kan bruge maskinen. Maskinen må kun bruges af personer som blev oplyst om brugen eller som kan dokumentere at de er i stand til at betjene maskinen og udtrykkeligt blev betroliget med brugen. Maskinen er ikke beregnet til at blive brugt af personer (inklusive børn), hvis fysiske, sensoriske eller åndelige evner er indskrænket eller af personer med manglende erfaring og/eller kendskab med mindre disse personer overvåges af en person, som er ansvarlig for deres sikkerhed, eller blev trænet i maskinens håndtering. Børn skal være under opsyn for at sør- ge for, at de ikke leger med maskinen. FORSIGTIG Risiko for beskadigelse! Undgå at feje bånd, snore eller tråde op, da de kan vikle sig omkring fejevalsen. FARE Risiko for tilskadekomst! Kontroller under- lagets stabilitet før kørslen. FARE Risiko for ulykke, fare for personskader! Risiko for at vælte ved for store stigninger. – Kør kun på stigninger op til 14 % i kør- selsretningen. Vippefare ved hurtig kørsel i sving (især ved venstresving). – Kør langsomt i sving. Risiko for at vælte ved ustabilt underlag. – Kør kun med maskinen på et fast un- derlag. Risiko for at vælte ved for stor hældning til siden. – Kør kun ad stigninger på op til 10% på tværs af kørselsretningen. Advarsel mod farlig elek- trisk spænding! Vær opmærksom på hen- visning! Kør langsomt! Læs og følg venligst driftsvejledningen! Risiko for beskadigelse! Finstøvfilteret må ikke va- skes. Bestemmelsesmæssig anvendelse Forudseligt misbrug Egnede underlag Sikkerhedsanvisninger Sikkerhedshenvisninger til betjeningen Sikkerhedshenvisninger til kørsel 102 DA- 3 Bemærk: Der er kun garanti hvis du bruger batterier og ladeaggregater som anbefales af Kärcher. – Der skal tages hensyn til batteriprodu- centens brugervejledning og til bruger- vejledningen fra opladerens producent. Tag hensyn til myndighedernes anbefa- linger med hensyn til håndtering med batterier. – Batterier bør ikke forblive i afladet til- stand, men bør oplades så hurtigt som muligt. – For at forhindre elektrolytkrypning skal batterierne altid være ren og tør. Skal beskyttes imod tilsmudsning, f.eks. igennem metalstøv. – Værktøj eller lignende må ikke lægges på batteriet. Risiko for kortslutning og eksplosion. – I nærheden af et batteri eller et batteri- laderum må der aldrig håndteres med åben flamme, produceres gnist eller ry- ges. Eksplosionsfare. – Varme dele som f.eks motoren må ikke berøres (skoldningsfare). – Vær forsigtig ved håndtering med batte- risyre. Hold øje med de tilsvarende sik- kerhedshenvisninger! – Brugte batterier skal bortskaffes miljø- rigtigt ifølge EU-direktiv 91/ 157 EØF. FARE Fysisk Risiko! Ved arbejder på den høje tømning skal smudsbeholderen løftes helt op og sik- res. Sikringen må kun foretages udenfor fa- reområdet. VARSEL Førerbeskyttelsestaget (optional) beskytter mod større nedfaldende dele. Den giver in- gen styrtbeskyttelse! Kontrollér beskyttelsestaget for beska- digelser. Hvis beskyttelsestaget er beskadiget, også enkelte elementer, skal hele be- skyttelsestaget udskiftes. Enhver form for modificering af beskyt- telsestaget samt montering af andre elementer, bygningsdele og moduler end dem, som Kärcher har godkendt, er ikke tilladt og kan indskrænke beskyttel- sestages funktion. Tag højde for maskinens tomvægt (transportvægt), når den transporteres på trailer eller køretøjer. Ved transport af maskinen skal batteri- stikket tages af, og maskinen skal fast- gøres sikkert. Inden maskinen renses eller vedlige- holdes, udskiftning af komponenter el- ler omstilling til en anden funktion, skal maskinen slukkes og evt. trækkes start- nøglen ud. Ved maskiner med et traktionsbatteri skal batteriet i forbindelse med alle ved- ligeholdelses- og istandsættelsesarbej- der kobles fra maskinens elektriske sy- stem via batteriets koblingssted (batte- ristikket). Ved arbejder på el-anlægget skal batte- riet udkobles. Tag i den forbindelse først minuspolen og derefter pluspolen af. Gentilslutningen sker i omvendt række- følge. Kobl først pluspolen og derefter minuspolen til. Maskinen må ikke rengøres med en vandslange eller højtryksvandstråle (ri- siko for kortslutning eller andre skader). Istandsættelser må kun gennemføres af den godkendte kundeservice eller fagkyndige personer, som er fortroligt mit alle gældende sikkerhedsbestem- melser. Sikkerhedskontrollerne ifølge de lokale gældende forskrifter til mobile industri- maskiner skal overholdes.

Arbejder på apparatet skal altid gen-

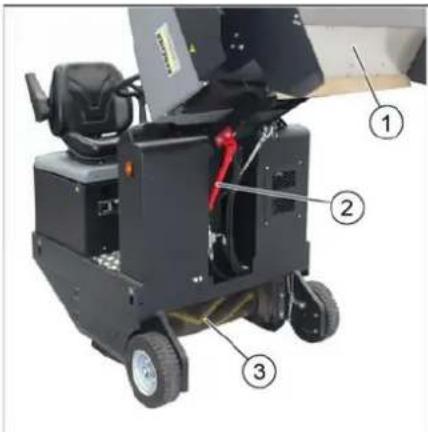

mføres med egnede handsker. Fejemaskinen arbejder ud fra overthrow- princippet. – Den roterende fejevalse transporterer snavset direkte ind i smudsbeholderen. – Sidebørsterne rengør hjørner og kanter på fejearealet og transporterer snavset ind i fejevalsens bane. – Fintstøv indsuges via støvfilteret igen- nem sugeblæseren. Risiko Fare for tilskadekomst, fare for beskadigel- se! Hold øje med maskinens vægt ved læsnin- gen! Brug ingen gaffeltruck. Ved af- og pålæsning af maskinen skal der bruges en egnet rampe eller en kran! Ved brug af en rampe skal der tages højde for: Afstand til gulvet 70mm. Hvis maskinen leveres på en palle, skal der bygges en rampe med de vedlagte brætter. Vejledningen hertil finder du på side 2 (indre side på omslaget). Vigtig henvisning: hvert bræt skal skrues fast med hver 2 skruer. Sikkerhedsanvisninger til batteridrevne apparater Maskine med høj-udtømning Maskiner med førerbeskyttelsestag Sikkerhedshenvisninger til maskinens transport Sikkerhedshenvisninger til pleje og vedligeholdelse Funktion Anvisninger til aflæsning Vægt (uden batterier) 560 kg* Vægt (med batterier) 860 kg*

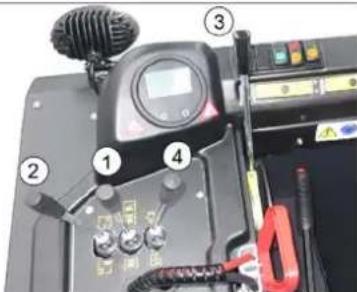

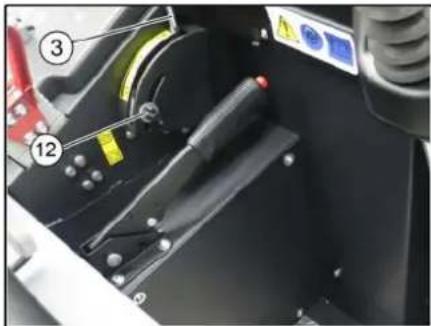

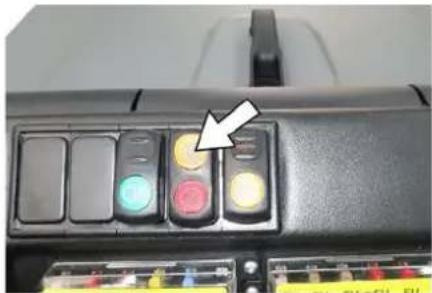

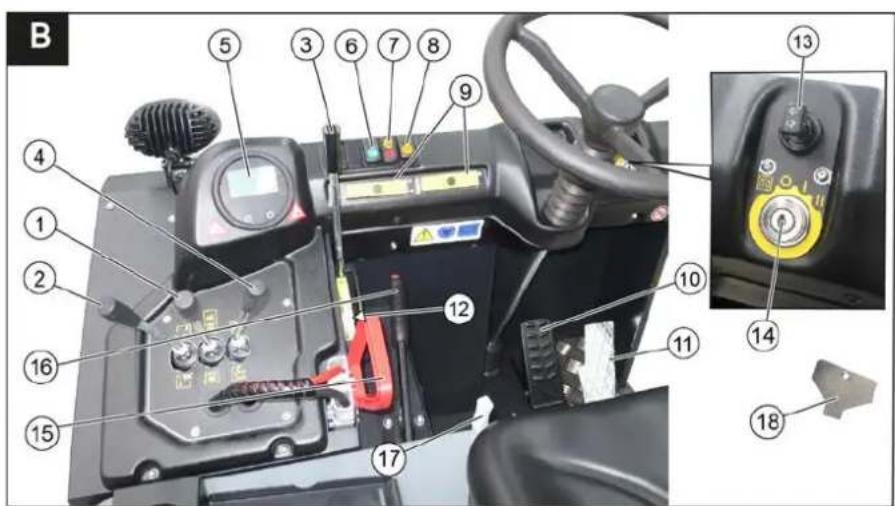

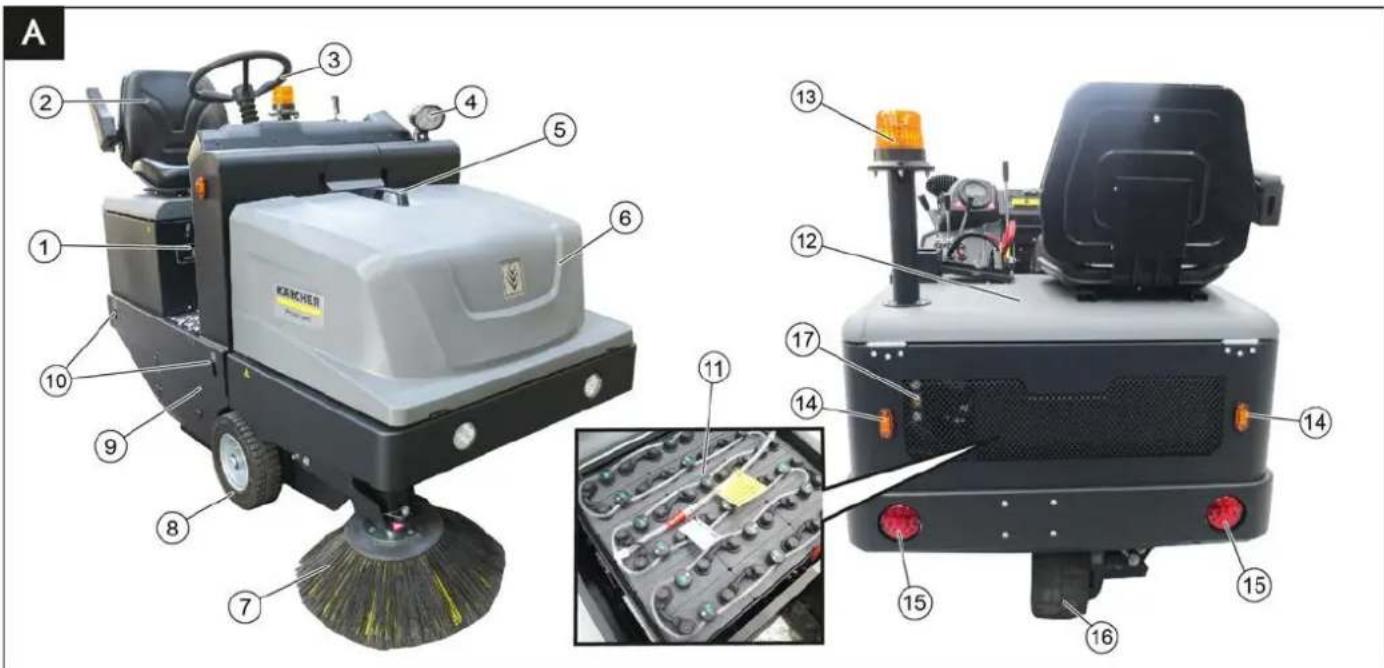

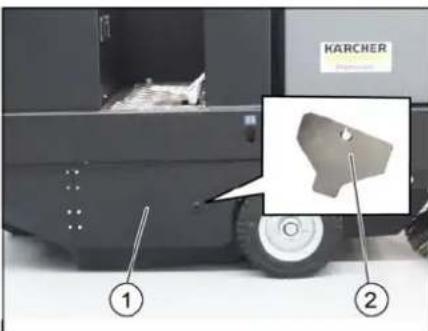

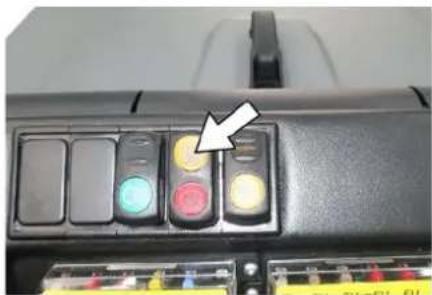

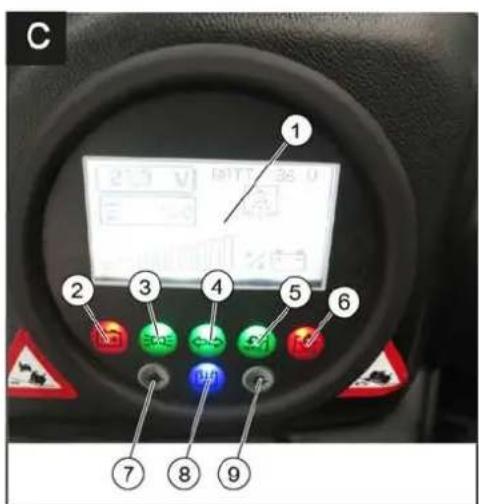

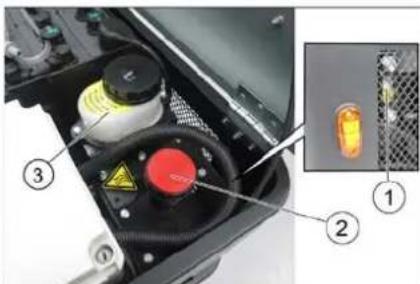

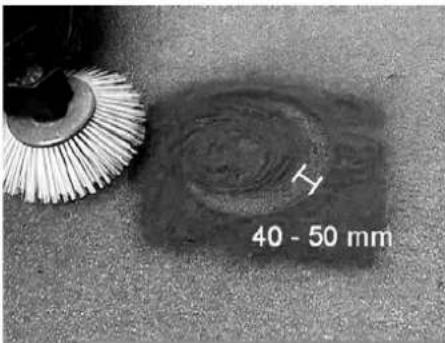

• Hvis komponentsæt er monteret, er væg- ten endnu højere. 103DA- 4 Figur 1 Typeskilt 2 Sæde (med sikkerhedsafbryder) 3Rat 4 Blue Spot (valgfri) 5 Greb med låseknap 6Skærm 7 Sidebørste, højre 8 Forhjul 9 Tilgang fejevalse 10 Punkt til at surre fast 11 Batterisæt (kun i leveringsomfanget ved KM 105/ 180 R Bp Pack) 12 Motorhjelm 13 Rundomkring-advarselslys 14 Blinklys (option) 15 Baglygter (option) 16 Drevhjul 17 Kontrolglas hydraulikolie Figur 1 Betjeningshåndtag fejevalse og side- kost Håndtag fremad: Fejlvalse til, og sænk sidekost og til Håndtag bagud: Fejevalse til 2 Betjeningshåndtag snavsbeholder Løft/sænk smudsbeholder 3 Betjeningshåndtag fejevalse Løft og sænk fejevalse 4 Betjeningshåndtag beholderklap Åbne/lukke beholderklappen 5 Kontrollamper og display 6 Kontakt til lys (option) 7 Kontakt blæser og filterrensning Stilling i midten: Filterrensning og blæ- ser FRA Position for: Ventilator til Position bag: Filterrensning tændt 8 Kontakt horn 9 Sikringer 10 Bremsepedal 11 Kørepedal frem / tilbage 12 Slitagejustering/fejebaneindstilling feje- valse 13 Blinklyskontakt (option) 14 Tændingslås Position 0: Slukke motoren Position 1: Tænding tændt Position 2: Tænd motoren 15 Batteristik 16 Stopbremse 17 Arm til sædejustering 18 Nøgle til adgang til fejevalse Figur 1 Display (batterikapacitet) 2 Batteristatuskontrol 3 Kontrollampe arbejdsbelysning 4 Kontrollampe blinker 5 Kontrollampe snavsbeholderklap åben 6 Advarselslampe snavsbeholderklap lukket 7 uden funktion 8 Display filterrensning aktiv 9 uden funktion Betjenings- og funktionselementer Figur fejemaskine Betjeningselementer Kontrollamper og display 104 DA- 5 Løsn stopbremsen, hold derved brem- sepedalen trykt. Lås stopbremsen, hold derved bremse- pedalen trykt. Stil fejemaskinen på et plant underlag. Træk tændingsnøglen ud. Aktiver stopbremsen. Kontroller batteriets opladningsstatus, oplad batteriet efter behov (se kapitel "Oplad batteriet"). Kontroller fejevalsen og sidebørsten for slid og indviklede bånd. Kontroller hjulene for opviklede bånd. Kontroller alle betjeningselementers funktion. Kontroller maskinen med hensyn til skader. Bemærk: Beskrivelse se kapitlet Pleje og vedligeholdelse. Overhold altid nedenstående advarsels- henvisninger ved håndtering af batterier: Risiko Eksplosionsrisiko! Læg ikke værktøj eller lignende på batteriet, dvs. på endepoler og cellebroer. Risiko Fysisk Risiko! Sår må aldrig komme i berø- ring med bly. Vask altid hænder efter arbej- de med batterierne. FARE Brand- og eksplosionsfare! – Rygning og åben ild er forbudt. – Batterier må kun oplades i rum som er godt ventileret fordi der opstår eksplosi- ve gas under opladningen. Risiko Ætsningsfare! – Syresprøjt i øjne eller på huden skal skyldes med meget klar vand. – Søg derefter omgående en læge. – Tilsmudset tøj vaskes med vand. FORSIGTIG Lad batterierne op, før maskinen tages i brug. FARE Fare for tilskadekomst! Overhold sikker- hedsforskrifterne ved håndtering af batteri- er. Overhold opladerproducentens brugs- anvisning. Vedlagt brugsvejledning af batteriets pro- ducent skal overholdes og følges. Oplad batteriet kun med en velegnet opla- der. FARE Fare for ætsninger. Påfyldning af vand, når batteriet er afladet, kan føre til syrelækage! Brug beskyttelsesbriller ved håndtering af batterisyre, og overhold forskrifterne for at forhindre personskader og ødelæggelse af tøj. Skyl eventuelle syrestænk på hud eller tøj øjeblikkeligt med rigeligt vand. FORSIGTIG Risiko for beskadigelse. Brug kun destille- ret eller afsaltet vand (VDE 0510) til efter- fyldning af batterierne. Brug ikke fremmede tilsætningsmidler (såkaldte ydelsesforbed- rende midler), ellers bortfalder enhver ga- ranti. Parkér maskinen sikkert i et tørt rum med tilstrækkelig udluftning. Åbn motorhjelmen. Bemærk: Hjelmen skal forblive åben under opladningen. Træk batteristikket fra maskinen og for- bind det med opladeaggregatets stik. Sæt opladeaggregatets stik i en stikdå- se på 16 A, opladeaggregatet oplader automatisk. Gennemfør opladningen iht. opladeag- gregatets driftsvejledning. De anbefalede ladeaggregater (som pas ser til de batterier, der benyttes) re- guleres elektronisk og afslutter oplad- ningen automatisk. Bemærk: Hvis batteriet er opladet, ad- skil opladeren først fra strømforsynin- gen og derefter fra batteriet. Bemærk KM 105/180 R Bp Pack-varianten (1.186- 051.0) leveres allerede med batterier og oplader. KM 105/180 R Bp varianten (1.186-050.0) leveres uden med batterier og oplader. Vi anbefaler følgende batterier og oplade- re: Brugen af andre batterier og opladeaggre- gater anbefales ikke og mås kun bruges ef- ter aftale med KÄRCHER-kundeservice. FORSIGTIG Det er absolut nødvendigt at være op- mærksom på batteriproducentens henvis- ninger og at handle derefter. Batteriets opladningstilstand vises på feje- maskinens display. Hvis kontrollampen for batteriopladning ly- ser rødt: Batteriet af afladet. Fejedrift afbrydes automatisk (ny idriftsættelse af fejeag- gregaterne er kun muligt efter batteriet blev opladet). Kør maskinen direkte til opladningssta- tionen. Undgå stigninger. Oplad batteriet. Inden ibrugtagning Løsne/låse stopbremsen Ibrugtagning Generelle henisninger Kontrol- og vedligeholdelsesarbejder Dagligt inden driftsstart Sikkerhedsanvisninger vedrørende batterierne Følg anvisningerne på batteri- erne, i brugsanvisningen og i køretøjets driftsvejledning! Brug øjenværn! Hold børn væk fra syre og bat- terier! Eksplosionsrisiko! Gnister, åben ild og rygning for- budt! Ætsningsfare! Førstehjælp! Advarselsnotat! Bortskaffelse! Smid ikke batterier i affaldstøn- den! Advarsel mod farlig elektrisk spænding! Opladning af batterier Anbefalede batterier, ladeaggregater Bestillingsnum- mer Batteripakke 36 V, 240 Ah, (i truget, lav vedligeholdelse) * 6.981-067.0 Oplader 36 V, 40 A 6.981-066.0

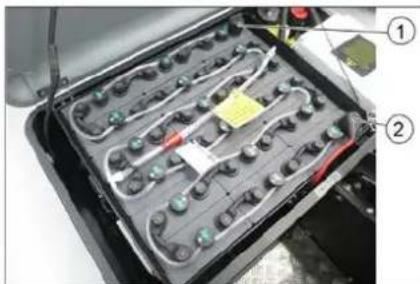

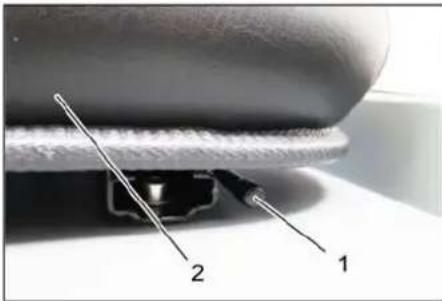

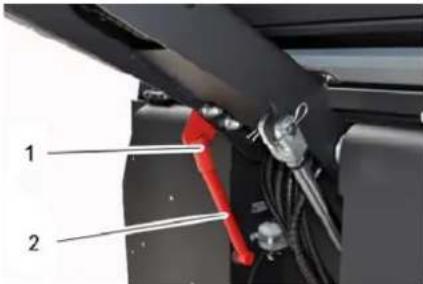

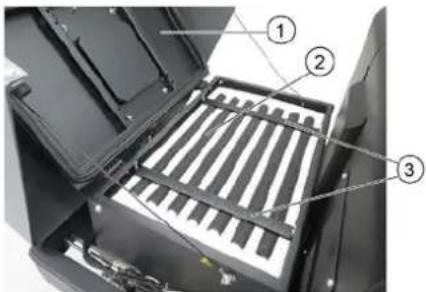

• Maskinen har behov for 1 batteripakke Kontrol og korrektion af væskestanden i batteriet Kontroller batteriernes ladetilstand 105DA- 6 1 Arm til sædejustering 2Førersæde Træk armen til sædejustering ud. Flyt sædet, slip armen og sæt den i ind- greb. Flyt sædet frem og tilbage for at kontrol- lere, at det er i indgreb. Bemærk: Maskinen er udstyret med en sikkerhedsafbryder i sædet. Maskinen slukker, når førersædet forlades. Bemærk: Finstøvfilteret renses automa- tisk, når maskinen startes. Tag plads på førersædet. Aktiver stopbremsen. Sæt startnøglen i tændingslåset. Drej startnøglen til position "I". Maskinen er klar til drift. Drej startnøglen til position "II". Maskinen er nu køreklar. Bemærk: Visningen til batteriets kapa- citet viser den aktuelle opladestatus ef- ter ca. 10 sekunder. Trykke bremsepedalen og hold den ned. Løsn stopbremsen. Tryk kørepedalen langsomt fremad. Risiko Fysisk Risiko! Hvis du kører tilbage må der ikke opstå risiko for tredje personer, evt. bør du dirigeres ind. Tryk langsomt gaspedalen ned. Kørselshastigheden kan reguleres trin- løst med kørepedalerne. Undgå at betjene pedalen med rykvise bevægelser. Slip kørepedalen. Maskinen bremser automatisk og bliver stående. Bemærk: Bremseeffekten kan understøt- tes ved at trykke bremsepedalen. Kørsel over faste forhindringer op til 70 mm: Kør langsomt og forsigtigt fremad og over forhindringen. Kørsel over faste forhindringer over 70 mm: Der må kun kører hen over sådanne forhindringer ved hjælp af en dertil eg- net rampe. BEMÆRK Undgå at feje pakbånd, tråd eller lignende op, da det kan beskadige det mekaniske fe- jesystem. Bemærk: For at få et optimalt rengørings- resultat bør kørselshastigheden tilpasses forholdene Bemærk: Under drift renses finstøvfilteret automatisk hvert 10. minut. Bemærk: Hvis der gentagne gange arbej- des med finstøv, skal filteret også renses ved at trykke på kontakten til filterrensning. Rens finstøvfilteret ved hjælp af tasten Filterrensning. 1 Betjeningshåndtag fejevalse og side- kost 2 Betjeningshåndtag snavsbeholder 3 Betjeningshåndtag fejevalse 4 Betjeningshåndtag beholderklap Betjeningshåndtag fejevalse og side- kost Betjeningshåndtag (1) fremad: Fejlval- se til, og sænk sidekost og til Betjen ingshåndtag (1) bagud: Fejeval- se til. Betjeningshåndtag snavsbeholder Betjeningshåndtag snavsbeholder (2) fremad: Snavsbeholder sænkes. Betjeningshåndtag snavsbeholder (2) tilbage: Snavsbeholder løftes. Betjeningshåndtag fejevalse Betjeningshåndtag fejevalse (3) frem- ad: Fejevalse løftes. Betjeningshåndtag fejevalse (3) bagud: Fejevalse sænkes. Betjeningshåndtag beholderklap Betjeningshåndtag beholderklap (4) fremad: Beholderklappen på snavsbe- holderen åbnes. Bemærk: Den grønne indikatorlampe skal lyse. Betjeningshåndtag beholderklap (4) til- bage: Beholderklappen på snavsbehol- deren lukkes. Bemærk: Den røde indikatorlampe skal lyse. Tænde blæseren. Ved rengøring af plane flader: Betjeningshåndtag fejevalse og side- kost (1) bagud: Fejevalse til. Betjeningshåndtag fejevalse (3) bagud: Fejevalse sænkes. Betjeningshåndtag beholderklap (4) fremad: Beholderklappen åbnes. Bemærk: Den grønne indikatorlampe skal lyse. Ved rengøring af kanter: Betjeningshåndtag fejevalse og side- kost (1) fremad: Fejevalse til, sidekost til og sænkes Betjeningshåndtag fejevalse (3) bagud: Fejevalse sænkes. Slukke blæseren. Ved rengøring af plane flader: Betjeningshåndtag fejevalse og side- kost (1) bagud: Fejevalse til. Betjeningshåndtag fejevalse (3) bagud: Fejevalse sænkes. Betjeningshåndtag beholderklap (4) fremad: Beholderklappen åbnes. Bemærk: Den grønne indikatorlampe skal lyse. Ved rengøring af kanter: Betjeningshåndtag fejevalse og side- kost (1) fremad: Fejevalse til, sidekost til og sænkes Betjeningshåndtag fejevalse (3) bagud: Fejevalse sænkes. FARE Fysisk Risiko! Under tømningen må der ikke opholde sig personer eller dyr i snavsbeholde- rens svingeområde. Risiko for at vælte! Stil maskinen på et plant underlagt un- der tømningen. 몇 ADVARSEL Risiko for kvæstelser! Ræk aldrig ind mellem tømningsmeka- nikkens stangsystem. Det er forbudt at opholde sig under den løftede behol- der. BEMÆRK Fare for person- og materialeskader! Drift Indstilling af førersædet Start maskinen Kørsel med maskinen Kør frem Bak Køreegenskaber Bremsning Kørsel over forhindringer Fejefunktion Manuel rensning af finstøvfilteret Betjeningshåndtag Fejning af tørre underlag Fejning af fugtige eller våde underlag Tømning af smudsbeholderen 106 DA- 7 Det er muligt, at der slynges materiale rundt fra den drejende fejevalse under tømningen. Hold rigelig afstand. Løft fejevalsen og sidekosten med be- tjeningshåndtaget. Betjeningshåndtag 1 til midten og betjeningshåndtag 3 fremad. Luk beholderklappen, træk hertil hånd- taget (4) tilbage. Bemærk: Den grønne indikatorlampe skal lyse. Løft snavsbeholderen, træk hertil hånd- taget (2) tilbage. Kør langsomt til samlingsbeholderen. Aktiver stopbremsen. Åbn beholderklappen, tryk hertil hånd- taget (4) frem og tøm snavsbeholderen. Bemærk: Den røde indikatorlampe skal lyse. Luk beholderklappen, træk hertil hånd- taget (4) tilbage til den er vippet i slut- stilling. Bemærk: Den grønne indikatorlampe skal lyse. Løsn stopbremsen. Kør langsomt bort fra samlingsbeholde- ren. Sænk snavsbeholderen til slutstilling, tryk hertil betjeningshåndtaget (2) frem. Trykke bremsepedalen og hold den ned. Aktiver stopbremsen. Drej tændingsnøglen om på "0" og træk nøglen ud. FARE Transportskader! Tag højde for maskinens tomvægt (transportvægt), når den transporteres på trailer eller køretøjer. Ved transport i biler skal renseren fast- spændes i.h.t. gældende love. Drej tændingsnøglen om på "0" og træk nøglen ud. Aktiver stopbremsen. Ved punkterne til at surre fast (4x) skal maskinen sikres med spændingsseler, reb eller kæder. Sørg for at sikre maskinen med kiler ved kanterne. Når fejemaskinen transporteres, skal batteriet frakobles. FARE Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring. Stil fejemaskinen på en plan flade i tør og frostfri omgivelse. Beskyt mod støv vha. en presenning. Løft fejevalsen og sidekosten for at for- hindre skader på børsterne. Luk beholderklappen. Drej tændingsnøglen om på "0" og træk nøglen ud. Aktiver stopbremsen.

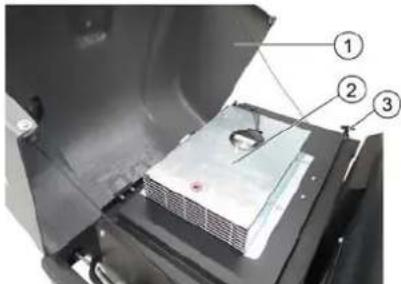

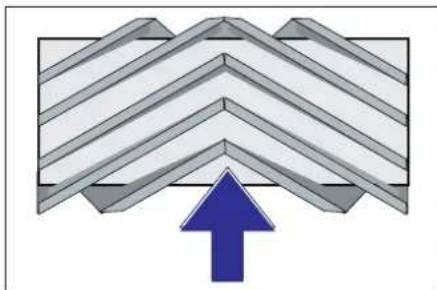

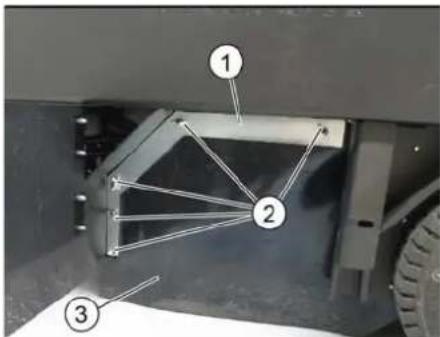

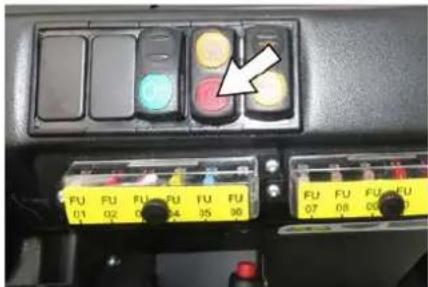

Fejemaskinen sikres mod at rulle væk. Hvis fe jemaskinen ikke skal bruges i en længere periode, skal nedenstående punk- ter overholdes: Rengør fejemaskinen indvendigt og ud- vendigt. Træk batteristikket ud på maskinen. Lad batteriet op ca. hver 2. måned. 몇 FORSIGTIG Fare for beskadigelse på grund af kortslut- ning! Frakobl batteriet, eller træk batteristik- ket ud, når der skal arbejde på det elek- triske anlæg, eller før du åbner de elek- triske afdækninger. BEMÆRK Risiko for beskadigelse! Finstøvfilteret må ikke vaskes. Istandsættelser må kun gennemføres af den godkendte kundeservice eller fagkyndige personer, som er fortroligt mit alle gældende sikkerhedsbestem- melser. Stedforandrede maskiner der bruges til erhverv skal kontrolleres me hensyn til sikkerhed ifølge VDE 0701. Stil fejemaskinen på et plant underlag. Drej tændingsnøglen om på "0" og træk nøglen ud. Aktiver stopbremsen. FORSIGTIG Risiko for beskadigelse! Maskinen må ikke rengøres med en vandslange eller højtryksvandstråle (ri- siko for kortslutning eller andre skader). FARE Fysisk Risiko! Bær støvmaske og beskyttelsesbriller. Tør maskinen af med en klud. Blæs maskinen ren med trykluft. Rengør maskinen udvendigt med en fugtig klud vædet i mild vaskelud. Bemærk: Brug ingen aggressive rengø- ringsmidler. Bemærk: Driftstimetælleren angiver tids- punkterne for vedligeholdelsesintervaller- ne. Bemærk: Alle service- og vedligeholdel- sesarbejder, der skal udføres af kunden, skal udføres af uddannet fagpersonale. Kontakt Kärcher-forhandleren, såfremt der er behov herfor. Daglig vedligeholdelse: Kontroller batteriets opladningsstatus, oplad batteriet efter behov (se kapitel "Oplad batteriet"). Kontroller fejevalsen og sidebørsten for slid og indviklede bånd. Kontroller hjulene for opviklede bånd. Kontroller alle betjeningselementers funktion. Kontroller maskinen med hensyn til skader. Rens støvfilteret med tast "Filterens- ning". Ugentlig vedligeholdelse: Kontroller hydraulikanlægget. Kontroller hydraulikoliens påfyldnings- stand Kontroller bremsevæskens status. Kontroller tætningslisterne for slid, ud- skift dem ved behov. Kontroller og smør beholderklappen. Vedligeholdelse efter slitage: Skift tætn ingslisterne ud. Juster hhv. udskift tætningerne på si- den. Skift fejevalsen ud. Skift sidebørsterne ud. Bemærk: Beskrivelse, se kapitlet Vedlige- holdelsesarbejder. Service efter 50 driftstimer: Lad kundeservice gennemføre første vedligeholdelse iht. tjeklisten. Service efter 250 driftstimer: Lad kundeservice gennemføre vedlige- holdelsen iht. tjeklisten. For at opretholde muligheden for at stille krav til garantien skal alle service- og vedli- geholdelsesarbejder i garantiperioden ud- føres af en autoriseret Kärcher-kundeser- vice iht. serviceheftet. Klargøring: Stil fejemaskinen på et plant underlag. Drej tændingsnøglen om på "0" og træk nøglen ud. Aktiver stopbremsen. FARE Fysisk Risiko! Ved løftet snavsbeholder skal sikringsstangen altid sættes ind. Sikringen må kun foretages udenfor fare- området. Sluk for maskinen Transport Opbevaring/pause Pleje og vedligeholdelse Generelle henisninger Rensning Indvendig rengøring af maskinen Rengøring a maskinens udvendige side Vedligeholdelsesintervaller Vedligeholdelse udført af kunden Vedligeholdelse udført af kundeservice Vedligeholdelsesarbejder Sikring af den løftede snavsbeholder 107DA- 8 1 Holder sikringsstang 2 Sikringsstang Klap sikringsstangen til højudtømnin- gen opad og sæt den ind i holderen (sikret). BEMÆRK Vær opmærksom på, hvordan batteripoler- ne vender, når batterierne monteres. Poler- ne skal monteres til venstre i kørselsretnin- gen. Batterier kan kan udskiftes som sæt. Ud- skiftningen må kun gennemføres af specia- lister. Grundet den tunge vægt (300 kg) skal udskiftningen foretages ved hjælp af en kran. Batteripoler - til venstre i kørselsretningen 1 Minuspol 2Pluspol Ved afmontering af batteriet er det altid minuspol-ledningen, der skal afmonte- res først. Kranwirer fastgøres på batterisættets de 4 øjer og batteriet løftes forsigtigt ud. VARSEL Smudsbeholderen må ikke være løftet. Åbn motorhjelmen. 1 Skueglas 2 Dæksel, oliepåfyldningsåbning 3 Beholder (uden funktion) Kontroller påfyldningsstanden af hy- draulikolien på skueglasset. – Oliestanden skal ligge mellem "MIN" og "MAX" mærket. – Ligger oliestanden under "MIN" mær- ket, påfyld olie. Skru dækslet til oliepåfyldningsåbnin- gen af. Rens påfyldningsområdet. Fyld hydraulikolie på. Olietype: se de tekniske data Skru dækslet til oliepåfyldningsåbnin- gen på. Aktiver stopbremsen. Tænd motoren Hydraulikanlægget må kun vedligeholdes af en autoriseret kundeservice. Kontroller alle hydraulikslanger og tæt- ninger for tæthed. FARE Fysisk Risiko! Ved løftet snavsbeholder skal sikringsstangen altid sættes ind. Sikringen må kun foretages udenfor fare- området. 1 Smudsbeholder 2 Sikringsstang 3 Fejevalse Sluk for maskinen. Løft den tømte snavsbeholder op til slutpositionen. Fejevalsen bliver synlig. Sørg for at sikre snavsbeholderen. Se kapitlet "Sikring af den løftede snavsbe- holder". Drej tændingsnøglen om på "0" og træk nøglen ud. Kontroller fejevalsen for beskadigelser, og fjern indviklede bånd eller snore. Klap sikkerhedsstangen ned i holderen (den løftede snavsbeholder er ikke sik- ret). Sænk snavsbeholderen til slutpositio- nen. 1 Sideskærm, til højre 2 Nøgle til adgang til fejevalse Løft den tømte snavsbeholder op til slutpositionen. Sørg for at sikre snavsbeholderen. Se kapitlet "Sikring af den løftede snavsbe- holder". Åbn sideskærmen med nøglen. 1 Holdebøjle 2 Vingemøtrik 3 Tætning i siden Skru vi ngemøtrikken af. Tag holdebøjlen af. Klap tætningen i siden udad. Skru fejevalseholderens fastspæn- dingsskrue ud og sving holderen udad. Tag fejevalsen ud. Fejevalsens monteringsposition i kørsels- retningen (visning oppefra) Bemærk: Ved monteringen af den nye fe- jevalse er det vigtigt at overholde børste- sættets korrekte monteringsposition. Monter ny fejevalse. Fejevalsens noter skal sættes på kammene af den overfor liggende vinge. Bemærk: Efter indbygningen af den nye fejevalse skal fejebanen indstilles på ny. Bemærk: Af fabrik er fejebanen indstillet til 80 mm. Ved slitage af fejevalsen kan den efterjusteres trinløst. Slukke sugeblæseren. Kør fejemaskinen hen på et jævnt og glat underlag, der er synligt dækket med støv eller kridt. Betjeningshåndtag fejevalse og side- kost (1) bagud: Fejevalse til. Betjeningshåndtag fejevalse (3) bagud: Fejevalse sænkes. Lad fejevalsen køre i ca. 10 sekunder. Betjeningshåndtag fejevalse og side- kost (1) til midten: Betjeningshåndtag fejevalse (3) frem- ad: Fejevalse løftes. Løft smudsbeholderen op. Bak maskinen væk. Kontroller fejeområdet. Udskifte batteriet Kontroller oliestanden til hydraulikolien og påfyld hydraulikolie Kontroller hydraulikanlægget Kontrol af fejevalsen Udskiftning af fejevalsen Kontrol og indstilling af fejevalsens fejebane 108 DA- 9 Fejebanens form skal være en jævn rek- tangel med en bredde på 80-85 mm. Løsn og indstil stopskruen til slitageju- steringen (12). Skub fremad: smallere fejebane. Skub bagud: bredere fejebane. Spænd stopskruen igen. Kontrol fejevalsens fejebane igen som allerede beskrevet. Løft sidekosterne. Kør fejemaskinen hen på et jævnt og glat underlag, der er synligt dækket med støv eller kridt. Sænk sidekosten med betjeningshånd- taget, og lad den køre i ca. 10 sekun- der. Løft sidekosterne. Bak maskinen væk. Kontroller fejeområdet. Fejebanens bredde bør være imellem 40- 50 cm. Korriger fejepositionen med to indstil- lingsskruer. Kontroller fejeområdet. FARE Fysisk Risiko! Ved løftet snavsbeholder skal sikringsstangen altid sættes ind. Løft den tømte snavsbeholder op til slutpositionen. Sørg for at sikre snavsbeholderen. Se kapitlet "Sikring af den løftede snavsbe- holder". Åbn sideskærmen som beskrevet i ka- pitel "Udskifte fejevalsen". Løsn 6 vingemøtrikker på holdepladen i siden. Løsn 3 møtrikker (SW 13) på holdepla- den i foran. Tryk tætningen i siden så langt ned (langhul) indtil den har en afstand på 1 - 3 mm til jorden. Skru holdepladerne fast. Gentag proceduren på den anden side af maskinen. 몇 ADVARSEL Fysisk Risiko! Bær støvbeskyttelsesmaske ved alle arbejder på filteranlægget. Overhold sikkerhedsbestemmelserne vedrøren- de håndtering af fintstøv. Rens finstøvfilteret ved hjælp af tasten Filterrensning. Tøm smudsbeholderen. 1Skærm 2 Filterdæksel (vibratorsystem) 3 Lås, filterafdækning (2x) Vip skærmen frem. 1Skærm 2 Fintstøvfilter 3 Tværdragere Åbn låset. Åbn filterafdækningen. Kontrollér finstøvfilteret, rens eller ud- skift om nødvendigt. OBS Udskiftning af finstøvfilteret må kun ud- føres af en medarbejder fra Kärchers kundeservice. Sæt filterdækslet på og lås det fast. 몇 FO RSIGTIG Risiko for beskadigelse! Sørg for at sætte dækslerne på den til- hørende sikringskasse. BEMÆRK Brug kun sikringer med samme værdi. 1 Sikringskasse A 2 Sikringskasse B 3 Fingermøtrik Skrue fingermøtrikken ud. Åbn låget på sikringskassen. Kontroller sikringerne. Udskift defekte sikringer. Sikringskasse A Sikringskasse B Kontroller og indstil fejevalsens fejebane Justere tætningerne i siden Kontrol/udskiftning af finstøvfilteret Udskiftning af sikringer FU01 Sikkerhedsrelæ Start 5 A FU02 Frigivelse DC/DC 10 A FU03 Rundomkring-advar- selslys Signalhorn 10 A FU04 Sugeturbiner 20 A FU05 Vibratorsystem 15 A FU06 Indgang DC/DC 20 A FU07 Multifunktionsdisplay 5 A FU08 Bakke-alarm Klapindikator

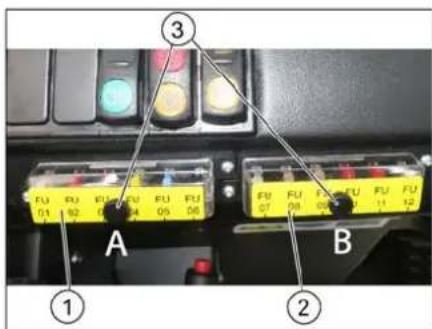

• Disse sikringer må kun skriftes af kunde- servicepersonale, da en kontrol af fejl på maskinen er nødvendig. Hermed erklærer vi, at den nedenfor nævn- te maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed. Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt. Dokumentationsbefuldmægtiget: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2020/01/01 FU11 Belysningsanlæg (op- tion) Blinklys (option) Blue Spot (valgfri) 10 A FU12 Vibratorsystem fladt foldefilter og rundfilter (option) 15 A FU 13* Hovedrelæ 125 A EU- overensstemmelseserklæring Produkt: Fejesugningsmaskine sid- deapparat Type: KM 105/180 R Bp 1.186-050.0 KM 105/180 R Bp Pack 1.186-051.0 Gældende EU-direktiver 2006/42/EF (+2009/127/EF) 2014/30/EU 2000/14/EF Anvendte harmoniserede standarder EN 60335–1 EN 60335–2–72 EN 55012: 2007 + A1: 2009 EN 61000–6–2: 2005 EN 62233: 2008 Anvendte overensstemmelsesvurde- ringsprocedurer 2000/14/EF: Bilag V Lydeffektniveau dB(A) Målt: 90 Garanteret: 93 Chairman of the Board of Management Director Regulatory Affairs & Certification 110 DA- 11 Hjælp ved fejl Fejl Afhjælpning Maskinen kører ikke eller kun lang- somt Sæt dig på sæden, sædeafbryderen aktiveres. Få kontrolleret sikringen til køremotor FU 13 af kundeservicepersonale. Oplade eller udskifte batteriet Løsn stopbremsen. Kontroller for opviklede bånd og snører. Kontakt Kärcher-kunderservice. Piftende lyse i hydraulikken Fyld hydraulikolie på Kontakt Kärcher-kunderservice. Børsterne drejer sig kun langsomt eller slet ikke Kontroller for opviklede bånd og snører. Kontakt Kärcher-kunderservice. Ringe eller ingen sugekraft i bør- steområdet Rense støvfilteret Kontakt Kärcher-kunderservice. Maskinen støver Justere tætningerne i siden Tænd blæseren Rense støvfilteret Udskiftning af filtertætningerne Kontakt Kärcher-kunderservice. Fejeenheden mangler at opsamle snavs Tøm smudsbeholderen. Rense støvfilteret Udskiftning af fejevalsen Justere fejebanen Udskifte snavsbeholderens tætningsstribe Fjerne fejevalsens blokering Kontakt Kärcher-kunderservice. Snavsbeholderen kan ikke sænkes eller løftes Kontroller sikringerne. Fjern sikringsstøtten fra snavsbeholderen. Kontakt Kärcher-kunderservice. Snavsbeholderen drejer sig kun langsomt eller slet ikke Kontakt Kärcher-kunderservice. Fejl med dele som bevæges hy- draulisk Kontakt Kärcher-kunderservice. Tekniske data KM 105/180 R Bp Classic KM 105/180 R Bp Pack Classic Maskindata Kørselshastighed, fremad km/h 6 6 Kørselshastighed, tilbage km/h 3 3 Stigningsevne maks. -- 14% 14% Fejeydelse i areal uden sidebørster m

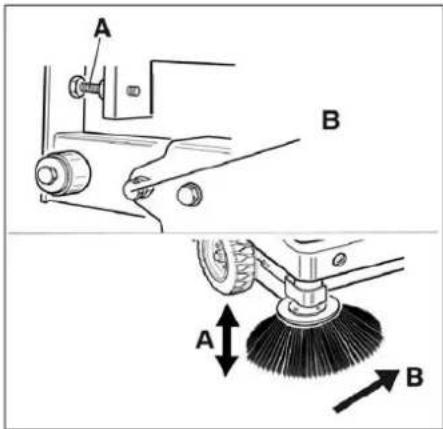

/h 6300 6300 Arbejdsbredde uden sidebørster mm 780 780 Arbejdsbredde med 1 sidebørster mm 1050 1050 Beskyttelsesklasse, dryptæt -- IPX 3 IPX 3 Brugstid ved fuld opladet batteri h 2,5 2,5 El-anlæg Batterikapacitet V, Ah --- 36, 240 Batterisæt kg --- 300 Hydraulisk anlæg Hydraulikolie type -- HV 46 HV 46 Smudsbeholder Maks. aflæsningshøjde mm 1340 1340 Smudsbeholderens volumen l 180 180 Fejevalse 111DA- 12 Fejevalsens diameter mm 280 280 Fejevalsens bredde mm 780 780 Omdrejningstal 1/min 360 360 Fejebane mm 80 80 Sidekost Sidebørstens diameter mm 580 580 Omdrejningstal 1/min 80 80 Gummidæk Størrelse foran -- 4.00-6 4.00-6 Størrelse bagved -- 300 x 145 – 6 300 x 145 – 6 Bremse Forhjul -- mekanisk mekanisk Baghjul -- Elektrisk Elektrisk Filter- og sugesystem Type -- Posefilter Kan fås som ekstraudstyr: Fladt foldefilter og rundfilter Posefilter Kan fås som ekstraudstyr: Fladt foldefilter og rundfilter Omdrejningstal 1/min 2600 2600 Filterflade finstøvfilter m

/h 600 600 Vibratorsystem -- El-motor El-motor Omgivende betingelser Temperatur °C -5 til +40 -5 til +40 Luftfugtighed, ikke-kondenserende % 0 - 90 0 - 90 Oplyste værdier ifølge EN 60335-2-72 Støjemission Lydtryksniveau L

dB(A) 70 70 Usikkerhed K

0,5 0,5 Usikkerhed K m/s
