KÄYTTÖOHJE KM 105180 R Bp Pack Classic Kärcher

Gerät starten ..... DE 6

Yleisiä ohjeita ..... FI 1

Ympäristönsuojelu ..... FI 1

Takuu.... FI 1

Varusteet ja varaosat. . . FI 1

Käyttöohjeessa esiintyvät symbolit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Laitteessa olevat symbolit FI 1

Käyttötarkoitus....FI 2

Ennakoitavissa oleva vir- heellinen käyttö . . . . . . FI 2

Sopivat päällysteet. . . . . FI 2

Turvaohjeet ..... FI 2

Käyttöä koskevia turvaohjei- ta....FI 2

Turvaohjeet ajokäytölle . FI 2

Turvaohjeita akkukäyttöisille laitteille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Korkeatyhjennyksellä varus- tetut laitteet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ajajan suojakatolla varuste- tut laitteet ..... FI 3

Turvaohjeet laitteen kuljetta- miseen ..... FI 3

Turvaohjeet hoitoa ja huol- toa varten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Toiminta....FI 3

Purkuohjeet ..... FI 3

Ohjaus- ja käyttölaitteet. . . . . . FI 4

Kuva: Lakaisukone.....FI 4

Hallintaelementit ..... FI 4

Ennen käyttöönottoa ..... FI 5

Seisontajarrun lukitus/va-pautus ..... FI 5

Käyttöönotto ..... FI 5

Yleisiä ohjeita....FI 5

Tarkastus- ja huoltotyöt . FI 5

Akkua koskevat turvaohjeet FI 5

Akkujen lataus ..... FI 5

Käyttö ...... FI 6

Kuljettajan istuimen säätö FI 6

Laitteen käynnistys .... FI 6

Laitteen ajaminen. . . . . . FI 6

Lakaisukäyttö. . . . . . . . FI 6

Roskasäiliön tyhjennys . FI 6

Laitteen kytkeminen pois päältä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F1 7

Kuljetus ..... FI 7

Varastointi/käytöstä poistami- nen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F1 7

Hoito ja huolto ..... FI 7

Yleisiä ohjeita. . . . . . . . . FI 7

Puhdistaminen ..... FI 7

Huoltovälit ..... FI 7

Huoltotoimenpiteet.....FI 7

EY-vaatimustenmukaisuusvakuutus....FI 10

Häiriöapu....FI 11

Tekniset tiedot ..... FI 11

Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säi-

lytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten.

Yleisiä ohjeita

Jos havaitset pakkauksesta purkaessasi kuljetusvaurioita, ota yhteyttä myyjäliikkee-seen.

– Laitteeseen kiinnitetyt varoitus- ja opastuskilvet antavat tärkeitä ohjeita turvallista käyttöä varten.

– Tämän käyttöohjeen ohjeiden ohella on noudatettava lainmukaisia yleisiä turvallisuus- ja tapaturmantorjuntamääräyksiä.

Ympäristönsuojelu

	Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.
	Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulee toimittaa kierrätykseen. Tästä syystä, toimita vanhat laitteet vastaaviin keräilylaitoksiin.
Akkuja, öljyjä, polttoaineïta ja muita vastaavia aineïta ei saa päästää ympäristöön. Hävitä nämä aineet asianmukaisten keräilyjärjestelmien kautta.

Huomautuksia materiaaleista (REACH) Ajantasaisia tietoja ainesosista löytyy osoit- teesta:

Kussakin maassa ovat voimassa valtuutta- mamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheis- tä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleen- myyjään tai lähimpään valtuutettuun huol- toon.

Varusteet ja varaosat

⚠ VAARA

Vaaratilanteiden eliminoimiseksi, vain valtuutettu asiakaspalvelupiste saa korjata koneen ja vaihtaa sen varaosat.

– Vain sellaisten lisävarusteiden ja varaosien käyttö on sallittua, jotka valmistaja on hyväksynyt. Alkuperäiset lisävarusteet ja varaosat takaavat, että laitetta voidaan käyttää turvallisesti ja häiriöttömästi.

- Saat lisätietoja varaosista osoitteesta www.karcher.fi, osiosta Huolto.

Käyttöohjeessa esiintyvät symbolit

⚠ VAARA

Varoittaa välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

⚠️VAROITUS

Varoittaa mahdollisesti vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiin-vamman tai voi johtaa kuolemaan.

△VARO

Viittaus mahdollisesti vaaralliseen tilantee-seen, joka voi aiheuttaa lievän ruumiinvam-man tai aineellisia vahinkoja.

HUOMIO

Huomautus mahdollisesta vaarallisesta ti-lanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Laitteessa olevat symbolit

	Kuuma pinta aiheuttaa palamisvaaran! Anna pakoputken jäähtyä ennen sen parissa työskentelyä.
	Käytä aina tarkoitukseen soveltuvia käsineitä käyttäessäsi laitetta.
	Ajoneuvon liikkuvien osi-en väliin joutumisen aihe-uttama puristuksiinjää-misvaara.
	Liikkuvien osien aiheutta-ma loukkaantumisvaara.Älä kurota sisään.
	Palovaara. Älä imuroi mi-tään palavia tai hehkuvia kohteita.
	Kiinnike nostoketjulle /nostopiste
	Tunkin asetuskohdat
	Ajoalustan maks. kalte-vuus, kun ajetaan roska-säiliön ollessa nostettuna ylös.
	Aja ajosuunnassa olevaa nousuja vain, jos nousun kaltevuus on enintään 14%.
	Huomio pyörivä harja (huomioi pyörimissuunta).
	Varoitus vaarallisesta sähköjännitteestä!
	Huomioi ohje!
	Ohjaa hitaasti!
	Lue käyttöohjeet ja toimi niiden mukaisesti!
	Vaurioitumisvaara!Älä pese hienon pölyn suodatinta.

Käyttötarkoitus

Lakaisukone on tarkoitettu ammattimai-seen lattia-/maapohjapintojen puhdistamiseen ja esim. seuraaville käyttöalueille:

■ Parkkipaikat
■ Tuotantolaitokset
■ Logistiikka-alueet
■ Hotellit
■ Vähittäiskaupat
■ Varastoalueet
■ Jalkakäytävät

– Tämä lakaisukone on tarkoitettu sisä- ja ulkoalueiden likaantuneiden pintojen la- kaisemiseen.
- Ennen lailleen käyttöä on tarkistettava yhdessä toimintalaitteiden kanssa, että se on asianmukaisessa kunnossa ja käyttöturvallisuus on taattu. Jos kunto ei ole moitteeton, laitteen ja varusteiden käyttö ei ole sallittua.
– Käytä lakaisukonetta ainoastaan tämän käyttöohjeen ohjeiden mukaisesti.
– Laitetta ei saa muuttaa.
– Laite soveltuu vain käyttöohjeessa mainittuja päällysteitä varten.
– Ajo on sallittu vain yrittäjän tai hänen valtuutettunsa koneen käyttöön va-paaksi annetuilla pinnoilla.
– Yleensä pätee: Pidä helposti syttyvät aineet kaukana laitteesta (räjähdys-/tu-lipalovaara).

Ennakoitavissa oleva virheellinen käyttö

→ Älä koskaan lakaise/ime räjähdysherkkiä nesteitä, palavia kaasuja sekä laimentamattomia happoja tai liuottimia! Niihin kuuluvat bensiini, väriohennusaineet, tai polttoöljy, jotka voivat muodostaa räjähdysherkkiä höyryjä tai seoksia pyörrevirtauksen seurauksena imuilman kanssa, lisäksi asetoni, laimentamattomat hapot ja liuottimet, koska ne syövyttävät laitteessa käytettyjä materiaaleja.
→ Älä koskaan lakaise/imuroi voimakkaasti alkaalisten ja happamien puhdistusaineiden kanssa reagoivia metallipölyjä (esim. alumiini, magnesium, sinkki), ne muodostavat räjähtäviä kaasuja.
→ Älä lakaise/ime mitään palavaa tai hehkuvaa.
→ Laite ei sovellu terveydelle vaarallisten aineiden poislakaisemiseen.
→ Oleskelu vaara-alueella on kielletty. Käyttö räjähdysalttiissa tiloissa on kielletty.
→ Laitteessa ei saa kuljettaa muita henkilöitä käyttäjän lisäksi.
→ Esineiden työntäminen/vetäminen tai kuljettaminen tämän laitteen avulla ei ole sallittua.

Sopivat päällysteet

• Asfaltti
• Teollisuuslattia
  – Pinnoittamaton lattia
• Betoni
• Kivilaatta

Turvaohjeet

Käyttöä koskevia turvaohjeita

→ Ilma- ja pintavälien noudattamiseksi laitetta ei saa käyttää yli 2000 metriä merenpinnan yläpuolella.
→ (Koskee vain Suomea) Jos laitteeseen kuuluu PVC-letkulinja, laitetta ei saa asentaa matalassa ympäristön lämpötilassa (alle 0°C). Mikäli teillä on laitteesta kysyttävää, olkaa hyvä ja kääntykää Kärcherin puoleen.
→ Ennen lailleen käyttöä on tarkistettava yhdessä toimintalaitteiden kanssa, että se on asianmukaisessa kunnossa ja käyttöturvallisuus on taattu. Jos kunto ei ole moitteeton, laitteen ja varusteiden käyttö ei ole sallittua.
→ Käytettäessä laitetta vaara-alueilla (esim. huoltoasemilla) on noudatettava vastaavia turvallisuusmääräyksiä. Käyttö räjähdysalttiissa tiloissa on kielletty.

⚠ VAARA

Loukkaantumisvaara!

→ Älä käytä laitetta ilman putoavilta esineiltä suojaavaa suojakatosta sellaisilla alueilla, joilla on mahdollista, että käyttäjään voi osua putoavia esineitä.
→ Käyttäjän on käytettävä laitetta tarkoi-tuksenmukaisesti. Käyttäjän on huomi-oitava paikalliset olosuhteet ja työskennellessään laitteella kiinnitettävä huo-

miota muihin henkilöihin, erityisesti lapsiin.

→ Laitetta käytettäessä on noudatettava ajoneuvoja koskevia moottoriajoneuvoja koskevia ohjeita, säännöksiä ja lakeja.
→ Käyttäjän tulee töiden aloittamista varmistaa, että kaikki suojavarusteet ovat asianmukaisesti paikoillaan ja toimivat.
→ Laitteen käyttäjä on vastuussa muille henkilöille tai heidän omaisuudelleen aiheutuvista vahingoista.
→ Käytä tiukkaa vaatetusta. Käytä kunnollisia jalkineita ja vältä väljää vaatetusta.
→ Tarkasta lähialue ennen liikkeelle lähtöä (esim. lapsia). Huomioi riittävä näkyvyys!
→ Älä koskaan jätä laitetta ilman valvontaa, jos moottori on käynnissä. Käyttäjä saa poistua koneesta vasta, kun moottori on sammutettu, kone on varmistettu tahattoman liikkumisen varalta ja avain on poistettu virtalukosta.
→ Jotta laitetta ei käytettäisi luvattomasti, poista aina avain virtalukosta.
→ Laitetta saa käyttää vain sellainen henkilö, joka on perehtynyt laitteen käsittelyyn tai on osoittanut, että on pätevä käyttämään laitetta. Lisäksi käyttäjän oltava valtuutettu kyseisen laitteen käyttöön.
→ Laitetta eivät saa käyttää sellaiset henkilöt (lapset mukaan lukien), joilla on rajoittuneet fyysiset, aistimukselliset tai henkiset kyvyt tai, joilta puuttuu laitteen käyttämiseen tarvittavaa kokemusta ja/tai tietoa, paitsi jos heidän turvallisuudestaan vastaava henkilö valvoo heitä tai on antanut heille laitteen käyttämiseen tarvittavat ohjeet.
→ Lapsia on valvottava sen varmistami-seksi, että he eivät leiki laitteella.

VARO

Vaurioitumisvaara! Älä lakaise sisään hihnoja, naruja tai lankoja, koska ne voivat kietoutua lakaisutelan ympärille.

Turvaohjeet ajokäytölle

⚠ VAARA

Loukkaantumisvaara! Maapohjan kanta-vuus on varmistettava ennen sille ajamista.

⚠ VAARA

Onnettomuusvaara, loukkaantumisvaara! Kaatumisvaara suurissa nousuissa.

– Aja ajosuunnassa olevaa nousuja vain, jos nousun kaltevuus on enintään 14 %. Kaatumisvaara nopeassa kaarreajossa (erityisesti vasemmalle käännyttäessä).
– Aja kaarteissa hitaasti.
Kaatumisvaara epästabiililla alustalla.
– Laitetta on liikutettava ainoastaan kiinteällä alustalla.
Kaatumisvaara liian suurissa sivunousuis- sa.
- Poikittain ajosuuntaan on ajettava vain nousuja, joiden kaltevuus on enintään 10 %.

Turvaohjeita akkukäyttöisille laitteille

Huomautus: Takuu on voimassa ainoastaan käytettäessä Kärcherin suosittelemia akkuja ja latauslaitteita.

• Akun valmistajan käyttöohjeita on eh-dottomasti noudatettava. Huomioi ak-kujen käsittelyssä laissa annettuja suo-situksia.
  – Älä koskaan jätä tyhjää akkua lataa-mattomaksi, vaan lataa se uudelleen mahdollisimman pian.
  – Pidä akku puhtaana ja kuivana välttääksesi virtavuotoja. Suojaa akku epä-puhtauksilta, kuten esim. metallipölyltä.
• Älä aseta työkaluja tai muita vastaavia akun päälle. Oikosulku- ja räjähdysvaara.
  – Älä koskaan tupakoi, käsittele avotulta tai kipinää aiheuttavia laitteita akun läheisyydessä tai tilassa, jossa lataat akkua. Räjähdysvaara.
  – Älä kosketa kuumia osia, kuten esim. käyttömoottoria (palovammavaara).
  – Käsittele akkuhappoa varovasti. Noudata vastaavia turvaohjeita!
• Käytetyt akut on hävitettävä EU-direktiivin 91/157 ETY mukaisesti.

Korkeatyhjennyksellä varustetut laitteet

⚠VAARA

Loukkaantumisvaara!

→ Korkeatyhjennyksen yhteydessä roskasäiliö on nostettava kokonaan ylös ja varmistettava.
→ Tee varmistus vain vaara-alueen ulko-puolelta.

Ajajan suojakatolla varustetut laitteet

HUOMAUTUS

Ohjaamon suojakatto (valinnainen) suojaa suuremmilta putoavilta esineiltä. Mutta ne eivät suojaa katolleen pyörähtäessä!

→ Tarkasta päivittäin, onko suojakatossa vaurioita.
→ Jos suojakatossa, edes yksittäisissä elementeissä, on vaurioita, koko suojakatto tulee vaihtaa.
→ Suojakattoon ei saa tehdä minkäänlaisia muutoksia eikä myöskään liittää muita kuin Kärcherin sallimia elementtejä, rakenneosia ja rakenneryhmiä, sillä se rajoittaa suojakaton toimintaa.

Turvaohjeet laitteen kuljettamiseen

→ Huomioi laitteen tyhjäpaino (kuljetus-paino) perävaunuissa tai ajoneuvoissa kuljetettaessa.
→ Kun laitetta halutaan siirtää, akkupistoke on irrotettava ja laite kiinnitettävä tiukasti.

Turvaohjeet hoitoa ja huoltoa varten

→ Laitteesta on sammutettava virta ja virta-avain on poistettava virtalukosta ennen laitteen huoltamista ja puhdistamista, osien vaihtamista sekä muuntamista toisenlaista toimintaa varten.
→ Laitteilla, joissa on käyttövoima-akku, akku on irrotettava laitteen sähköjärjestelmästä akkupistokkeesta kaikkien huolto- ja kunnossapitotöiden ajaksi.
→ Akku on kytkettävä irti ennen sähkölaitteisiin kohdistuvien töiden suorittamista.
Tämän tehdäksesi irrota ensin miinusnapa, sitten plusnapa.
Takaisin kiinnittäminen tehdään käänteisessä järjestyksessä. Ensin kiinnitetään plusnapa, sitten miinusnapa.
→ Laitteen puhdistukseen ei saa käyttää vesiletkua tai korkeapainepesuria (oikosulkuvaara tai muu vaurioitumisvaara).
→ Laitteen korjaustöitä saa suorittaa vain valtuutetut asiakaspalvelupisteet tai kyseisen alan ammattihenkilöt, jotka tuntevat voimassaolevat turvallisuussäädökset.
→ Nodata ammattikäytössä olevien, siirrettävien laitteiden turvatarkastusta koskevia paikallisia määräyksiä.
→ Käytä aina tarkoitukseen soveltuvia kä- sineitä työskennellelläsi laitteella.

Toiminta

Lakaisukone toimii sisäänheitoperiaatteella.

– Pyörivä lakaisutela heittää lian suoraan roskasäiliöön.
– Sivuharja puhdistaa lakaisupinnan nurkat ja reunat ja siirtää lian lakaisutelan kulkuradalle.
- Imupuhallin imuroi hienopölyn pölysuodattimeen.

Purkuohjeet

⚠ Vaara

Loukkaantumisvaara, vaurioitumisvaara! Huomioi lastattaessa laitteen paino!

Paino (ilman akkuja) 560 kg*
Paino (akkujen kanssa) 860 kg*
* Paino on vielä suurempi, jos lisävaruste-sarjoja on asennettuna.

→ Älä käytä trukkia.

→ Käytä lastaamiseen/purkamiseen so-veltuvaa ramppia tai nosturia!
→ Huomioi ramppia käytettäessä: Maavara 70 mm.

→ Jos laite on toimitettu kuormalavan päällä, mukana olevista laudoista tulee rakentaa alasajoramppi. Ohjeet rampin tekemiseen ovat sivulla 2 (kansilehden sisäpuolella).

Tärkeä huomautus: jokainen lauta pi- tää kiinnittää paikalleen 2 ruuvilla.

Ohjaus- ja käyttölaitteet

A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

B ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉟ ㉳ ㉟ ㉟ ㉟

C 1 2 3 4 5 6 7 8 9

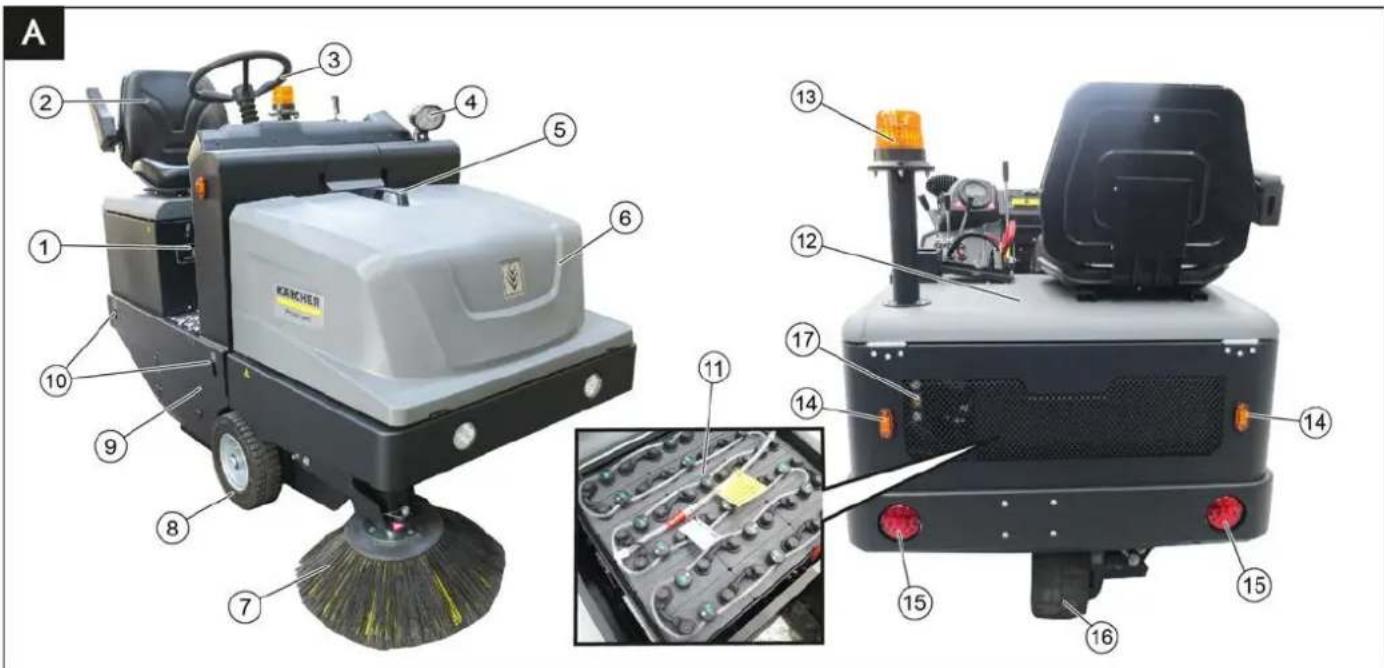

Kuva: Lakaisukone Hallintaelementit

Kuva A

1 Tyyppikilpi
2 Istuin (istuinkontaktikytkimellä)
3 Ohjauspyörä
4 Blue Spot (lisävaruste)
5 Kahva lukituspainikkeella
6 P ö l y s u o j a
7 Sivuharja, oikea
8 Etupyörä
9 Pääsy lakaisutelaan
10 Kiinnityspiste

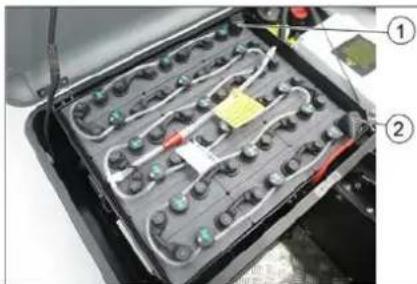

11 Akkusarja
(sisältyy toimituslaajuuteen ainoastaan seuraavassa: KM 105/180 R Bp Pack)
12 Moottorisuojus
13 Pyörivä varoitusvilkku
14 Suuntavilkku (valinnainen)
15 Takavalot (lisävaruste)
16 Vetopyörä
17 Hydrauliikkaöljyn pinnantason tarkastuslasi

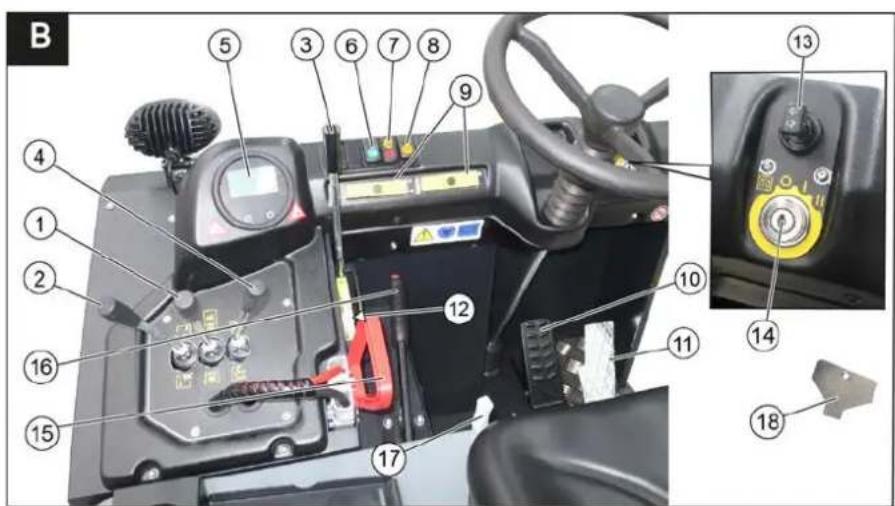

Kuva B

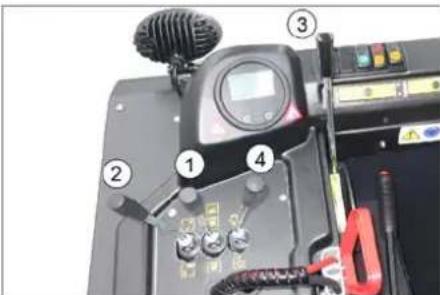

1 Lakaisutelan ja sivuharjan käyttövipu Vipu eteen: lakaisutela sisäänpäin ja si- vuharja alas ja sisäänpäin. Vipu taaksepäin: lakaisutela sisäänpäin
2 Käyttövipu roskasäiliö Roskasäiliön nosto/lasku
3 Lakaisutelan käyttövipu Lakaisutelan nostaminen/laskeminen
4 Käyttövipu säiliönkansi Säiliökannen avaaminen/sulkeminen

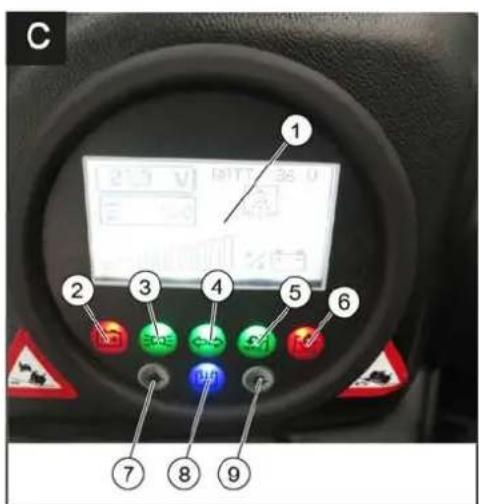

5 Merkkivalot ja monitoiminäyttö

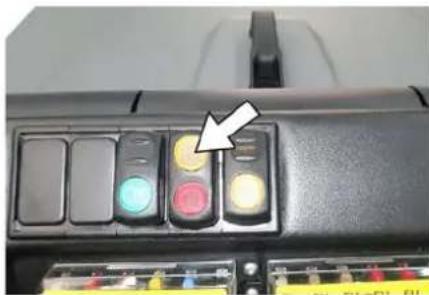

6 Valokytkin (lisävaruste)
7 Kytkin imuturbiini ja suodatinpuhdistus Asento keskellä: Suodatinpuhdistus ja imuturbiini pois päältä (ei toiminnassa) Asento edessä: puhallin käytössä Asento takana: Suodattimen puhdistus päällä
8 Äänimerkin painike

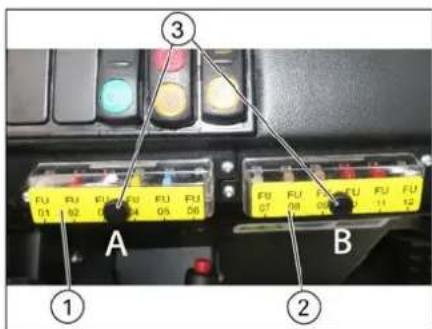

9 Sulakkeet
10 Jarrupoljin
11 Ajopoljin eteen- / taaksepäin

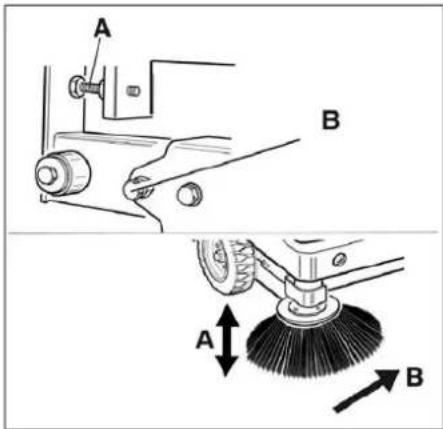

12 Lakaisutelan kuluneisuudensäätö/la-kaisupeilin säätö

13 Suuntavilkun kytkin (lisävaruste)

14 Virtalukko

Asento 0: Moottorin sammutus

Asento 1: Sytytys päällä

Asento 2: Moottorin käynnistys

15 Akkupistoke
16 Seisontajarru
17 Istuimen säätövipu
18 Avain, pääsy lakaisuteloille

Merkkivalot ja monitoiminäyttö

Kuva C

1 Näyttö (akun kapasiteetti)
2 Akun latausvalvonta
3 Työvalon merkkivalo
4 Vilkun merkkivalo
5 Merkkivalo, roskasäiliön luukku auki
6 Merkkivalo, roskasäiliön luukku kiinni
7 ei käytössä
8 Merkkivalo, suodattimen puhdistus aktiivinen
9 ei käytössä

Ennen käyttöönottoa

Seisontajarrun lukitus/vapautus

→ Seisontajarrun vapautus, pidä tällöin jarrupoljin painettuna.
→ Seisontajarrun lukitus, pidä tällöin jarru- poljin painettuna.

Käyttöönotto

Yleisiä ohjeita

→ Pysäytä lakaisukone tasaiselle pinnalle.
→ Vedä virta-avain pois.
→ Lukitse seisontajarru.

Tarkastus- ja huoltotyöt

Päivittäin ennen käyttöönottoa

→ Tarkasta akun lataustila, lataa tarvitta-essa (katso lukua "Akun lataaminen").
→ Tarkasta, ovatko lakaisutela ja sivuhar- ja kuluneita ja onko niihin takertunut nauhoja.
→ Tarkasta, onko pyöriin kietoutunut nauhoja.
→ Tarkasta kaikkien ohjauselementtien toiminto.
→ Tarkasta laite mahdollisten vahingoittumien varalta.

Huomautus: Kuvaus, katso lukua Hoito ja huolto.

Akkua koskevat turvaohjeet

Huomioi akkujen käsittelyssä ehdottomasti seuraavat varoitukset:

	Huomioi ohjeet, jotka ovat akun päällä, käyttöohjeessa ja ajo-neuvon käyttöohjeessa!
	Käytä silmäsuojusta!
	Pidä lapset loitolla haposta ja akuista!
	Räjähdysvaara!
	Avotuli, kipinät ja tupakointi kielletty!
	Syöpymisvaara!
	Ensiapu!
	Varoitus!

	Hävittäminen!
	Älä heitä akkua jäteastiaan!
	Varoitus vaarallisesta sähkö-jännitteestä!

Vaara

Räjähdysvaara! Älä laita työkaluja tai vastaavia akun päälle, ts. ei napojen eikä kennoliitosten päälle.

⚠ Vaara

Loukkaantumisvaara! Elä päästä koskaan haavoja kosketukseen lyijyn kanssa. Puh- dista aina kädet lopetettuasi akkuun koh- distuvat työt.

⚠ VAARA

Palo- ja räjähdysvaara!

- Tupakointi ja avotulen käyttö ovat kiellettyjä.

- Tilojen, joissa akkuja ladataan, on oltava kunnolla läpituuletetut, koska akkuja ladattaessa kehittyy räjähtäviä kaasuja.

⚠ Vaara

Syöpymisvaara!

– Huuhtele happoruiskeet silmistä tai iholta runsaalla puhtaalla vedellä.
- Mene sen jälkeen välittömästi lääkärin hoidettavaksi.
- Pese happoruiskeen saaneet vaatteet vedellä.

Akkujen lataus

VARO

Lataa akut ennen laitteen käyttöön ottamista.

⚠ VAARA

Loukkaantumisvaara! Noudata turvallisuusmääräyksiä paristoja käsitellessäsi. Seuraa laturin valmistajan ohjeita. Huomioi mukana oleva akkuvalmistajan käyttöohje ja toimi ohjeen mukaisesti. Lataa akkuja vain soveltuvalla latauslaitteella.

⚠ VAARA

Syöpymisvaara. Veden lisääminen akun ollessa täysin purkautunut voi johtaa happovuotoihin. Käytä suojalaseja käsitellessäsi akkuhappoa ja noudata määräyksiä, jotta vältyt vammoilta ja vaatteiden tuhoutumiselta. Huuhtele happoroiskeet iholta tai vaatteilta heti runsaalla vedellä.

VARO

Vaurioitumisvaara. Käytä vain tislattua tai suolatonta vettä akkujen jälkitäyttämiseen (VDE 0510). Älä käytä vieraita lisääaineita (niin sanottuja tehostusaineita), koska muutoin takuu raukeaa.

→ Pysäköi laite turvallisesti kuiviin tiloihin, joissa on riittävä ilmanvaihto.
→ Avaa moottorikansi. Ohje: Suojan on oltava latauksen aikana auki.
→ Vedä akkupistoke irti koneesta ja liitä se latauslaitteen pistokkeeseen.

→ Pistä latauslaitteen verkkopistoke asianmukaiseen 16 A pistorasiaan, la-tauslaite lataa itsenäisesti.
→ Suorita lataaminen latauslaitteen käyttöohjeiden mukaisesti. Suositellut latauslaitteet (käytettyihin akkuihin sopivat) on säädetty elektronisesti ja päättävät latausvaiheen itsenäisesti.
→ Huomautus: Kun akut on ladattu, irroita laturi ensin verkosta ja vasta sitten akuista.

Suositeltavat akut, latauslaitteet

Ohje

KM 105/180 R Bp Pack -malli (1.186-051.0) toimitetaan akuilla ja laturilla varustettuna.

KM 105/180 R Bp -malli (1.186-050.0) toimitetaan ilman akkuja ja laturia.

Suosittelemme seuraavia akkuja ja laturei- ta:

	Tilausnumero
Akkupaketti 36 V,240 Ah, (kotelossa, vä-hän huoltoa) *	6.981-067.0
Laturi 36 V 40 A 6.981-066.0
* Laite tarvitsee 1 akkupaketin

Muiden akkujen ja latauslaitteiden käyttöä ei suositella, niitä saa käyttää vain, kun asiasta on ensin sovittu Kärcher-asiakaspalvelun kanssa.

Tarkasta ja korjaa akun nestetaso

VARO

Noudata ehdottomasti akkuvalmistajan ohjeita ja toimi niiden mukaisesti.

Akun lataustilan tarkistaminen

Akun lataustila näkyy lakaisukoneen näytössä.

36.7 V BATT. 36 V × 5.0 % + -

Jos akun latauksen merkkivalo on punai- nen:

→ Akku on tyhjä. Lakaisutoiminta päättyy automaattisesti (lakaisumoottorien käynnistys uudelleen on mahdollista vain akun lataamisen jälkeen).

→ Aja laite suoraan latausasemaan, vältä tällöin nousuja.
→ Lataa akku.

Käyttö

Kuljettajan istuimen säätö

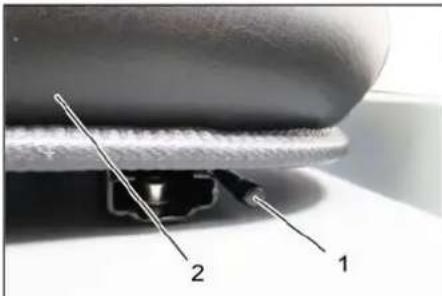

1 Istuimen säätövipu

2 Kuljettajan istuin

→ Vedä istuimen säätövipu ulos.
→ Siirrä istuin, päästä vipu irti ja lukitse.
→ Tarkasta liikuttamalla istuinta eteen- ja taaksepäin, että se on lukittu.

Laitteen käynnistys

Huomautus: Laitteen istuin on varustettu kosketuskontaktikytkimellä. Poistuttaessa kuljettajan istuimelta laite kytkeytyy pois päältä.

Ohje: Hienopölysuodatin puhdistetaan automaattisesti, kun laite käynnistetään.

→ Mene istumaan kuljettajan istuimelle.
→ Lukitse seisontajarru.
→ Laita käynnistysavain käynnistysluk- koon.
→ Käännä virta-avain asentoon „I“. Laite on käyttövalmis.
→ Käännä virta-avain asentoon „II“. Laite on ajovalmis.

Huomautus: Akkukapasiteettinäyttö näyttää n. 10 sekunnin kuluttua todellisen lataustilan.

Laitteen ajaminen

→ Paina jarrupoljinta ja pidä painettuna.
→ Irrota seisontajarru.

Ajaminen eteenpäin
→ Paina ajopoljinta hitaasti eteenpäin:

Ajaminen taaksepäin

⚠ Vaara

Loukkaantumisvaara! Ohikulkijoita ei saa vaarantaa peruutettaessa, käytä tarvittaessa avustajaa.

→ Paina kaasupoljinta hitaasti taaksepäin.

Ajaminen

→ Ajonopeus on säädettävissä portaattomasti ajopolkimilla.
→ Vältä polkimen nykivää painamista.

Jarrutus

→ Päästä ajopoljin vapaaksi, laite jarruttaa itsenäisesti ja pysähtyy.

Huomautus: Jarrutusvaikutusta voi tehos- taa painamalla jarrupoljinta.

Ajaminen esteiden yli

Ajaminen enintään 70 mm korkuisten kiinteiden esteiden yli:

→ aja hitaasti ja varovasti eteenpäin yli. Ajaminen yli 70 mm korkeiden kiinteiden esteiden yli:
→ ajo esteiden yli on sallittu vain sopivan rampin avulla.

Lakaisukäyttö

HUOMIO

Älä lakaise pakkausnauhoja, lankoja tai muuta sellaista sisään, tämä voi johtaa la- kaisumekaniikan vaurioitumiseen.

Huomautus: Jotta saavutettaisiin optimaalinen puhdistustulos, ajonopeus sovitettava olosuhteiden mukaiseksi.

Ohje: Hienopölysuodatin puhdistetaan automaattisesti 10 minuutin välein käytön aikana.

Ohje: Kun työskentelet paljon alueella, jossa on hienopölyä, suodatin on puhdistetta-va lisäksi painamalla suodattimen puhdistuskytkintä.

Hienon pölyn suodattimen manuaalinen puhdistus

FU FU FU FU FU 01 02 03 04 05 06 07 08 09 10 FUTU FUTU FUTU 07 08 09 10

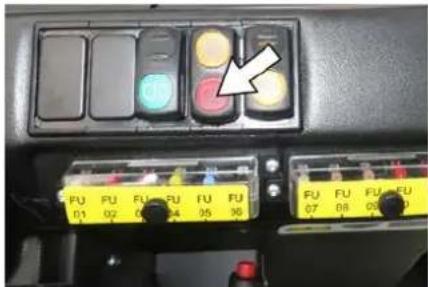

→ Puhdista hienon pölyn suodatin suodat- timenpuhdistuspainikkeella.

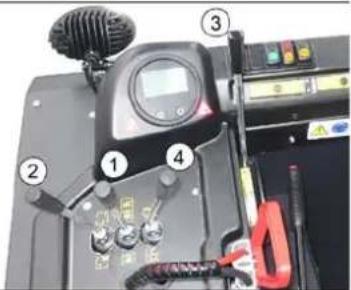

Käyttövipu

1 Lakaisutelan ja sivuharjan käyttövipu
2 Käyttövipu roskasäiliö
3 Lakaisutelan käyttövipu
4 Käyttövipu säiliönkansi

Lakaisutelan ja sivuharjan käyttövipu

→ Käyttövipu (1) eteenpäin: lakaisutela sisäänpäin ja sivuharja alas ja sisään-päin.
→ Käyttövipu (1) taaksepäin: lakaisutela sisäänpäin.

Käyttövipu roskasäiliö

→ Käyttövipu roskasäiliö (2) eteen: Ros-kasäiliö laskeutuu alas.
→ Käyttövipu roskasäiliö (2) taakse: Ros-kasäiliö nousee ylös.

Käyttövipu lakaisutela

→ Lakaisutelan käyttövipu (3) eteenpäin: Lakaisutela nousee.
→ Lakaisutelan käyttövipu (3) taaksepäin: Lakaisutela laskeutuu.

Käyttövipu säiliönkansi

→ Käyttövipu säiliönkansi (4) eteen: Ros-kasäiliön säiliönkansi avautuu.
Ohje: Vihreän merkkivalon on paletta-va.
→ Käyttövipu säiliönkansi (4) taakse: Roskasäiliön säiliönkansi sulkeutuu.

Ohje: Punaisen merkkivalon on paletta-va.

Kuivan pohjan lakaisminen

→ Käynnistä imuturbiini.
→ Pintoja puhdistettaessa:

Lakaisutelan ja sivuharjan käyttövipu (1) taaksepäin: lakaisutela sisäänpäin. Lakaisutelan käyttövipu (3) taaksepäin: lakaisutela laskeutuu.

→ Käyttövipu säiliönkansi (4) eteen: Säiliönkansi avautuu.

Ohje: Vihreän merkkivalon on paletta-va.

→ Sivureunoja puhdistettaessa:

Lakaisutelan ja sivuharjan käyttövipu (1) eteenpäin: lakaisutela sisäänpäin, sivuharja sisään ja alas. Lakaisutelan käyttövipu (3) taaksepäin: lakaisutela laskeutuu.

Kostean tai märän pohjan lakaisminen

→ Sammuta imuturbiini.
→ Pintoja puhdistettaessa:

Lakaisutelan ja sivuharjan käyttövipu (1) taaksepäin: lakaisutela sisäänpäin. Lakaisutelan käyttövipu (3) taaksepäin: lakaisutela laskeutuu.

→ Käyttövipu säiliönkansi (4) eteen: Säiliönkansi avautuu.

Ohje: Vihreän merkkivalon on paletta-va.

→ Sivureunoja puhdistettaessa:

Lakaisutelan ja sivuharjan käyttövipu (1) eteenpäin: lakaisutela sisäänpäin, sivuharja sisään ja alas.

Lakaisutelan käyttövipu (3) taaksepäin: lakaisutela laskeutuu.

Roskasäiliön tyhjennys

⚠ VAARA

Loukkaantumisvaara!

→ Tyhjennysvaiheen aikana roskasäiliön kippaussalueella ei saa oleskella henkilöitä eikä eläimiä.

Kaatumisvaara!

→ Pysäytä laite tyhjennysvaiheen ajaksi tasaiselle pinnalle.

⚠️VAROITUS

Puristumisvaara!

→ Älä koskaan tartu tyhjennysmekaniikan tangostoon. Älä oleskele ylösnostetun säiliön alla.

HUOMIO

Loukkaantumis- ja vaurioitumisvaara!

On mahdollista, että pyörivästä lakaisutelasta sinkoaa aineksia tyhjennysvaiheen aikana. Pysy riittävällä etäisyydellä.

→ Lakaisutelan ja sivuharjan nostaminen käyttövivulla: käyttövipu 1 keskelle ja käyttövipu 3 eteen.

→ Sulje säiliönkansi työntämällä käyttövipu (4) taakse:

Ohje: Vihreän merkkivalon on paletta-va.

→ Nosta roskasäiliö ylös työntämällä käyttövipu roskasäiliö (2) taakse:

→ Aja hitaasti roskien koontisäiliölle.

→ Lukitse seisontajarru.

→ Avaa säiliönkansi painamalla käyttövi-pu säiliönkansi (4) eteen ja tyhjennä roskasäiliö.

Ohje: Punaisen merkkivalon on paletta-va.

→ Sulje säiliönkansi vetämällä käyttövipua säiliönkansi (4) taakse, kunnes se on kipattu sisään päätyasentoon asti.

Ohje: Vihreän merkkivalon on paletta-va.

→ Irrota seisontajarru.

→ Aja hitaasti pois koontisäilion luota.

→ Laske roskasäiliö alas päätyasentoon asti työntämällä käyttövipu roskasäiliö (2) eteen.

Laitteen kytkeminen pois päältä

→ Paina jarrupoljinta ja pidä painettuna.

→ Lukitse seisontajarru.

→ Kierrä virta-avain asentoon "0" ja vedä avain irti.

Kuljetus

⚠ VAARA

Kuljetusvauriot!

→ Huomioi laitteen tyhjäpaino (kuljetus-paino) perävaunuissa tai ajoneuvoissa kuljetettaessa.

→ Kun kuljetat laitetta ajoneuvoissa, var-mista laite liukumisen ja kaatumisen va-ralta kulloinkin voimassa olevien ohje-sääntöjen mukaisesti.

→ Kierrä virta-avain asentoon "0" ja vedä avain irti.

→ Lukitse seisontajarru.

→ Varmista laite kiinnityspisteistä (4x) kiinnityshihnoilla, -köysillä tai -ketjuilla.

→ Varmista laite renkaiden kohdalta kiiloilla.

→ Irrota lakaisukonetta kuljetettaessa sen akun kaapelit.

Varastointi/käytöstä poistaminen

⚠ VAARA

Loukkaantumis- ja vahingoittumisvaara- vaara! Huomioi säilytettäessä laitteen pai- no.

→ Pysäköi lakaisukone tasaiselle pinnalle kuivassa, pakkassuojatussa ympäristössä. Suojaa peitemateriaaleilla pölyl-tä.

→ Nosta sivuharja ja lakaisutela ylös, jotta harjakset eivät vahingoitu.

→ Sulje säiliönkansi.

→ Kierrä virta-avain asentoon "0" ja vedä avain irti.

→ Lukitse seisontajarru.

→ Varmista, että lakaisukone pysyy pai-koillaan.

Jos lakaisukonetta ei käytetä pitempään ai- kaa, huomioi lisäksi seuraavat kohdat:

→ Puhista lakaisukone sisä- ja ulkopuolelta.

→ Vedä akkupistoke irti koneesta.

→ Lataa akku sekä suorita lataus sen jälkeen aina n. 2 kuukauden välein.

Hoito ja huolto

△VARO

Oikosulku voi aiheuttaa vaurioita!

→ Akku on irrotettava tai akkupistoke vedettävä irti ennen sähköjärjestelmään liittyvien töiden suorittamista ja sähkökoteloiden avaamista.

HUOMIO

Vaurioitumisvaara!

→ Älä pese hienon pölyn suodatinta.

→ Laitteen korjaustöitä saa suorittaa vain valtuutetut asiakaspalvelupisteet tai kyseisen alan ammattihenkilöt, jotka tuntevat voimassaolevat turvallisuussäädökset.

→ Siirrettävien, ammattikäyttöön tarkoitettujen laitteiden käytössä on noudatetta-va laitteita koskevia turvallisuusmäärä-yksiä.

Yleisiä ohjeita

→ Pysäytä lakaisukone tasaiselle pinnalle.

→ Kierrä virta-avain asentoon "0" ja vedä avain irti.

→ Lukitse seisontajarru.

Puhdistaminen

VARO

Vaurioitumisvaara!

→ Laitteen puhdistukseen ei saa käyttää vesiletkua tai korkeapainepesuria (oikosulkuvaara tai muu vaurioitumisvaara).

Laitteen sisäpuhdistus

⚠ VAARA

Loukkaantumisvaara!

→ Käytä pölynsuojamaskia ja suojalaseja.

→ Puhdista laite liinalla.

→ Puhalla laite puhtaaksi paineilmalla.

Laitteen ulkoinen puhdistus

→ Puhdista laite kostealla, miedolla pesulipeällä kostutetulla liinalla.

Huomautus: Älä käytä aggressiivisia puhdistusaineita.

Huoltovälit

Huomautus: Käyttötuntilaskuri osoittaa huoltojen ajankohdan.

Asiakkaan suorittama huolto

Huomautus: Kaikki asiakkaan tehtäviin kuuluvat huolto- ja ylläpitotyöt on annettava koulutetun ammattihenkilön tehtäväksi. Tarvittaessa voi aina käyttää Kärcher-myyntiliikkeen huoltopalveluja.

Päivittäinen huolto:

→ Tarkasta akun lataustila, lataa tarvitta-essa (katso lukua "Akun lataaminen").

→ Tarkasta, ovatko lakaisutela ja sivuhar- ja kuluneita ja onko niihin takertunut nauhoja.

→ Tarkasta, onko pyöriin kietoutunut nauhoja.

→ Tarkasta kaikkien ohjauselementtien toiminto.

→ Tarkasta laite mahdollisten vahingoittumien varalta.

→ Puhdista pölynsuodatin painamalla suodatinpuhdistus-painiketta.

Viikoittainen huolto:

→ Tarkasta hydraulikkalaitteisto.

→ Tarkasta hydrauliöljyn määrä.

→ Tarkasta jarrunesteen määrä.

→ Tekasta tiivistelistojen kuluneisuus, vaihda ne tarvittaessa uusiin.

→ Tarkasta ja voitele säiliön kansi.

Huolto kulumisen jälkeen:

→ Vaihda tiivistyslistat uusiin.

→ Säädä tai vaihda sivutiivisteet.

→ Vaihda lakaisutela uuteen.

→ Vaihda sivuharja uuteen.

Huomautus: Katso kuvaus luvusta Huolto-työt.

Asiakaspalvelun suorittama huolto

Huolto 50 käyttötunnin jälkeen:

→ Anna asiakaspalvelun suorittaa laitteen ensimmäinen huolto tarkastuslistan mukaisesti..

Huolto 250 käyttötunnin jälkeen:

→ Anna asiakaspalvelun suorittaa laitteen huolto tarkastuslistan mukaisesti..

Valtuutetun Kärcher -asiakaspalvelun on suoritettava kaikki takuuaikana ajankohtai-set huoltotyöt huoltokirjan mukaan takuu-vaatimusten ylläpitämiseksi.

Huoltotoimenpiteet

Esivalmistelu:

→ Pysäytä lakaisukone tasaiselle pinnalle.

→ Kierrä virta-avain asentoon "0" ja vedä avain irti.

→ Lukitse seisontajarru.

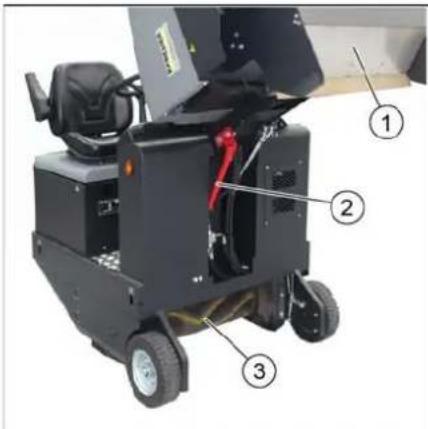

Nostoasennossa olevan lakaistujen roskien säiliön tukeminen paikalleen

⚠ VAARA

Loukkaantumisvaara! Käytä aina varmistustankoa, kun roskasäiliö on nostettuna.

Tee varmistus vain vaara-alueen ulkopuo-leita.

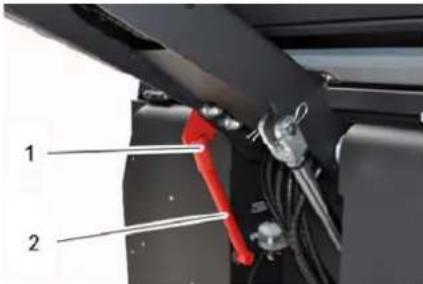

1 Varmistustangon pidike
2 Varmistustanko
→ Käännä korkeatyhjennyksen varmistustanko ylös ja pistä tangon pää pidikkee-seen (varmistettu).

Akkujen poistaminen

HUOMIO

Huomioi akun napojen suuntaus akkua asennettaessa. Napojen asennus on ajo-suuntaan vasemmalla.

Akut voi vaihtaa vain kaikki yhdessä. Vaih- don saa tehdä vain pätevä ammattilainen.

→ Vaihto on edellyttää nosturia, mikäli paino on suuri (300 kg).

Akun navat - ajosuuntaan vasemmalla

1 Miinusnapa

2 Plusnapa

→ Akkua irrotettaessa on huomioitava, että ensin irrotetaan miinusnavan kaapeli.
→ Kiinnitä nosturin vaijerit akkukotelon 4 reikään ja nosta akkusetti varovasti ulos.

Hydrauliikkaöljyn määrän tarkastaminen ja hydrauliikkaöljyn lisääminen

HUOMAUTUS

Roskasäiliö ei saa olla nostettuna ylös.

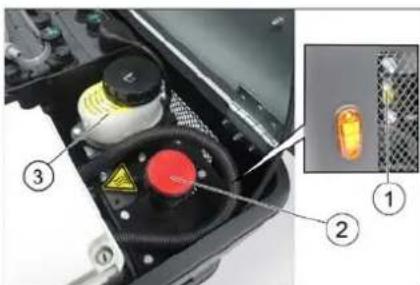

→ Avaa moottorikansi.

1 Tarkastuslasi
2 Sulkutulppa, öljyntäyttöaukko
3 Säiliö (ilman toimintoa)
→ Tarkasta hydrauliöljyn määrä mittalasista.
- Öljytason on oltava "MIN"- ja "MAX"-merkkien välissä.
– Jos öljyn pinta on „MIN"-merkin alapuo- lella, hydrauliöljyä on lisättävä.

→ Poista öljyntäyttöaukon tulppa.
→ Puhdista täyttöalue.
→ Lisää hydrauliöljyä.

Öljylaji: katso Tekniset tiedot

→ Kierrä öljyntäyttöaukon tulppa takaisin paikalleen.

Hydrauliikkalaitteiston tarkastaminen

→ Lukitse seisontajarru.
→ Käynnistä moottori.

Hydraulikkalaitteiston huollon saa tehdä vain valtuutettu asiakaspalvelu.

→ Tarkasta kaikkien hydrauliikkaletkujen ja liitosten tiiviys.

Lakaisutelan tarkastus

⚠ VAARA

Loukkaantumisvaara! Käytä aina varmistustankoa, kun roskasäiliö on nostettuna. Tee varmistus vain vaara-alueen ulkopuolelta.

→ Pysäytä laite.
→ Nosta tyhjennetty roskasäiliö pääte-asentoon. Harjatela tulee näkyviin. Varmista lakaistujen roskien säiliö. Katso luku "Nostetun roskasäiliön kiinnittäminen".
→ Kierrä virta-avain asentoon "0" ja vedä avain irti.
→ Tarkasta harjatela vaurioiden varalta ja poista telaan kiertyneet hihnat ja nau-hat.
→ Käännä turvatanko alas kiinnikkeeseen (nostettu roskasäiliö ei ole kiinnitetty).
→ Laske roskasäiliö alas päätyasentoon asti.

Lakaisutelan vaihto

KARCHER ① ②

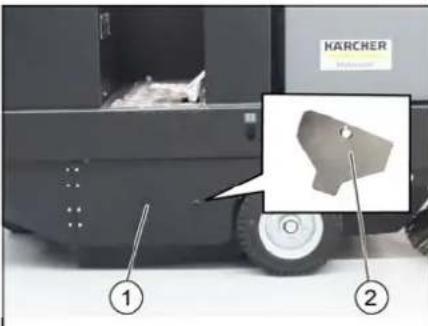

1 Sivuverhoilu, oikea
2 Avain, pääsy lakaisuteloille
→ Nosta tyhjennetty roskasäiliö pääte-asentoon.

Varmista lakaistujen roskien säiliö. Katso luku "Nostetun roskasäiliön kiinnittäminen".

→ Avaa sivupeite avaimella.

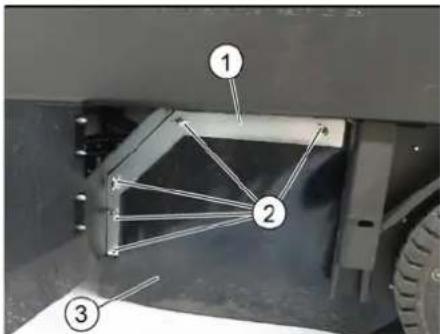

1 Kiinnityssanka
2 Siipimutteri
3 Sivutiiviste

→ Irrota siipimutterit.
→ Poista kiinnityssanka.
→ Käännä sivutiiviste ulos.
→ Kierrä lakaisutelan kannattimen kiinnitysruuvi irti ja käännä kannatin ulos.
→ Poista lakaisutela.

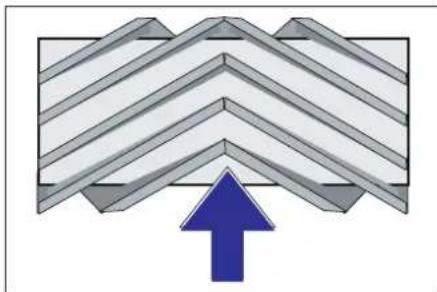

Lakaisutelan asennusasento ajosuuntaan nähden (ylhäältä katsottuna)

Huomautus: Kun asennat uutta lakaisutelaa paikalleen, huomioi harjassarjan oikea sijainti.

→ Asenna uusi lakaisutela paikalleen. Lakaisutelan urat tulee pistää vastapuolen telankannattimen vääntiö-nokkiin.

Huomautus: Uuden lakaisutelan asennuksen jälkeen lakaisupeili on säädettävä uudelleen.

Lakaisutelan lakaisupeilin tarkastus ja säätö

Huomautus: Tehtaalla asetettu lakaisupei-lin koko om 80 mm, sitä voi jälkisäätää portaattomasti lakaisutelan kuluessa.

→ Pysäytä imupuhallin.
→ Aja lakaisukone tasaisella ja sileälle pohjalle, joka on selvästi pölyn tai liidun peittämä.
→ Lakaisutelan ja sivuharjan käyttövipu (1) taaksepäin: lakaisutela sisäänpäin. Lakaisutelan käyttövipu (3) taaksepäin: lakaisutela laskeutuu.
→ Anna lakaisutelan olla toiminnassa noin 10 sekuntia.
→ Lakaisutelan ja sivuharjan käyttövipu (1) keskelle. Lakaisutelan käyttövipu (3) eteenpäin: Lakaisutela nousee.
→ Nosta roskasäiliö.
→ Aja laite taaksepäin pois.
→ Tarkasta lakaisupeili.

60 - 85 mm

Lakaisupeilin muodon tulee olla tasasivui- nen suorakulmio, jonka leveys on 80-85 mm.

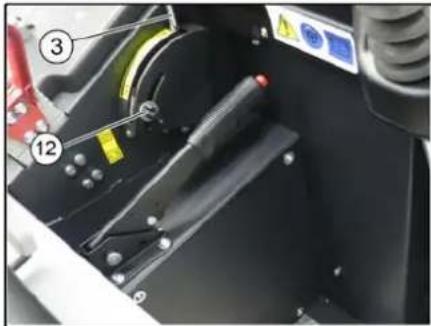

→ Avaa ja säädä kuluneisuudensäädön (12) vasteruuvi.

Ylävaste: kapeampi lakaisupeili.

Alavaste: leveämpi lakaisupeili.

→ Kiinnitä vasteruuvi takaisin.
→ Tarkasta lakaisutelan lakaisupeili yllä kuvatun mukaisesti.

Sivuharjan lakaisupeilin tarkastus ja säätö

→ Nosta sivuharjat ylös.
→ Aja lakaisukone tasaisella ja sileälle pohjalle, joka on selvästi pölyn tai liidun peittämä.
→ Laske sivuharja käyttövivulla ja anna sen olla toiminnassa noin 10 sekuntia.

→ Nosta sivuharjat ylös.
→ Aja laite taaksepäin pois.
→ Tarkasta lakaisupeili.

H 40 - 50 mm

Lakaisupeilin leveyden tulee olla 40 - 50 cm.

A B A B

→ Korjaa lakaisupeilin muotoa kahdella säätöruuvilla.
→ Tarkasta lakaisupeili.

Säädä sivutiivisteet

⚠ VAARA

Loukkaantumisvaara! Käytä aina varmistustankoa, kun roskasäiliö on nostettuna.

→ Nosta tyhjennetty roskasäiliö pääte-asentoon.

Varmista lakaistujen roskien säiliö. Katso luku "Nostetun roskasäiliön kiinnittäminen".

→ Avaa sivuverhoilu kuten kohdassa "Lakaisutelan vaihto" on kuvattu.
→ Irrota sivukiinnityspellin 6 siipimutteria.
→ Irrota etukiinnityspellin 3 mutteria (13 mm).
→ Paina sivutiivistettä alaspäin (pitkä reikä) kunnes etäisyys maahan on 1 - 3 mm.
→ Kiinnitä kiinnityspellit.
→ Toista toimenpide laitteen toisella sivulla.

tarkastaminen/vaihtaminen

△VAROITUS

Loukkaantumisvaara!

→ Käytä pölynsuojamaskia, kun teet suodatinjärjestelmään kohdistuvia töitä. Noudata hienopölyjen käsittelyä koskevia turvallisuusmääräyksiä.
→ Puhdista hienon pölyn suodatin suodat- timenpuhdistuspainikkeella.
→ Tyhjennä roskasäiliö.

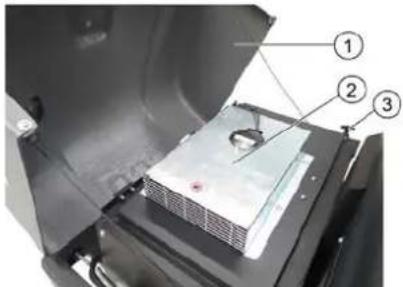

1 Pölysuoja
2 Suodattimen kansi (tärytinjärjestelmä)
3 Lukitus, suodatinpeite (2x)
→ Käännä laitekupu eteenpäin.

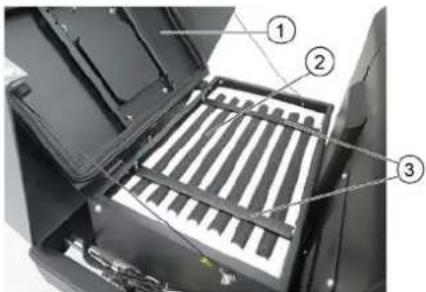

1 Pölysuoja
2 Hienopölysuodatin
3 Poikittaistuet

→ Avaa lukitus.
→ Avaa suodattimen kansi.
→ Tarkista hienon pölyn suodatin, puhdis-ta tai vaihda tarvittaessa.

Huomautus

Hienon pölyn suodattimen saa vaihtaa ainoastaan Kärcher-asiakaspalvelu.

→ Aseta suodattimen kansi paikalleen ja lukitse se.

Sulakkeiden vaihto

△VARO

Vaurioitumisvaara!

→ Varmista, etteivät sulakerasioiden kan- net sekoitu keskenään.

HUOMIO

Käytä vain samanarvoisia sulakkeita.

① ② A ③ B

1 Sulakerasia A
2 Sulakerasia B
3 Pyälletty mutteri
→ Kierrä pyälletyt mutterit irti.
→ Avaa sulakerasian kansi.
→ Tarkasta sulakkeet.
→ Vaihda vialliset sulakkeet uusiin.

Sulakerasia A

FU01 TurvareleKäynnistys	5 A
FU02 Vapautus DC/DC 10 A
FU03 Pyörivä varoitusvilkkuÄänitorvi	10 A
FU04 Imupuhallin 20 A
FU05 Tärytinjärjestelmä 15 A
FU06 Tulo DC/DC 20 A

Sulakerasia B

FU07 Monitoiminäyttö 5 A
FU08 PeruutusvaroitinLuukun merkkivalo	7.5 A
FU09 TurvareleImupuhallinTärytinjärjestelmä	5 A
FU10 Vesipumppu (lisäva-ruste)	10 A

FU11 Valaistuslaitteisto (valinnainen)Suuntavilkku (valinnainen)Blue Spot (lisävaruste)	10 A
FU12 Tänytinjärjestelmä laa-kasuodatin ja pyörö-suodatin (lisävaruste)	15 A

Pääreleen sulake

* Vain asiakaspalvelu saa vaihtaa nämä sulakkeet, sillä laite on tarkastettava mahdollisten virheiden varalta.

EY-

vaatimustenmukaisuusvakuu tus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: Päällä istuttava lakaisuimurikone

Tyyppi: KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp Pack

1.186-051.0

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2014/30/EU

2000/14/EY

Sovelletut harmonisoidut standardit

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Sovellettu yhdenmukaisuuden analy- sointimenetelmä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

Mitattu: 90

Taattu: 93

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Häiriö Apu
Laite ei kulje tai kulkee vain hitaasti	Mene istumaan kuljettajan istuimelle, tällöin istuimen kosketuskytkin aktivoituu.
	Pyydä asiakaspalvelua tarkastamaan ajomoottorin sulake FU 13
	Lataa tai vaihda akku
	Vapauta seisontajarru
	Tarkasta kietoutuneiden nauhojen ja narujen varalta.
	Ota yhteyttä Kärcher-asiakaspalveluun
Viheltävä ääni hydrauliikassa Täytä	hydraulinestettä
	Ota yhteyttä Kärcher-asiakaspalveluun
Harjat pyörivät vain hitaasti tai ei ollenkaan	Tarkasta kietoutuneiden nauhojen ja narujen varalta.
	Ota yhteyttä Kärcher-asiakaspalveluun
Vähän tai ei ollenkaan imutehoa harjojen alueella	Puhdista pölysuodatin
	Ota yhteyttä Kärcher-asiakaspalveluun
Laite põlisee Säädä sivutiivisteet.
	Käynnistä imuturbiini
	Puhdista pölysuodatin
	Vaihda suodattimen tiivisteet
	Ota yhteyttä Kärcher-asiakaspalveluun
Lakaisinyksikkö jättää roskia maahan	Tyhjennä roskasäiliö
	Puhdista pölysuodatin
	Vaihda lakaisutela
	Säädä lakaisupeilit
	Vaihda roskasäiliön tiivistenauhat
	Poista lakaisutelan kiinnijuuttumisen aiheuttaja
	Ota yhteyttä Kärcher-asiakaspalveluun
Roskasäiliö ei nouse tai laskeudu T	arkasta sulakkeet.
	Poista varmistustuet lakaistujen roskien säiliöstä
	Ota yhteyttä Kärcher-asiakaspalveluun
Roskasäiliö kääntyy liian hitaasti tai ei ollenkaan	Ota yhteyttä Kärcher-asiakaspalveluun
Käyntihäiriöitä hydraulisesti liiku-telluissa laitteissa	Ota yhteyttä Kärcher-asiakaspalveluun

Tekniset tiedot

		KM 105/180 R Bp Classic	KM 105/180 R Bp Pack Classic
Laitteen tiedot
Ajonopeus, eteenpäin km/h 6 6
Ajonopeus, taaksepäin km/h 3 3
Nousukyky (maks.) -- 14% 14%
Pintateho ilman sivuharjaa m	2h 4680	4680
Lakaisuteho yhdellä sivuharjalla	m^2/h 6300	6300
Työleveys ilman sivuharjaa	mm	780	780
Työleveys yhdellä sivuharjalla	mm	1050	1050
Suojatyyppi tippuvedeltä suojattu	-- IPX 3	IPX 3
Toiminta-aika täyteen ladatuilla akuilla	h	2,5	2,5
Sähkölaitteisto
Akukapasiteetti	V, Ah	---	36, 240
Akkusarja	kg	---	300
Hydraulilaitteisto
Hydrauliikkaöljyn tyyppi	-- HV 46	HV 46
Roskasäiliö
Maks. tyhjennyskorkeus	mm	1340	1340
Lakaisutavara-astioiden tilavuus	l	180	180
Lakaisutela
Lakaisutelan halkaisija mm 280 280
Lakaisutelan leveys mm 780 780
Kierrosluku 1/min 360 360
Lakaisupeili mm 80 80
Sivuharjat
Sivuharjan halkaisija mm 580 580
Kierrosluku 1/min 80 80
Täyskumirenkaat
Koko edessä -- 4,00–6 4,00–6
Koko takana -- 300 x 145–6 300 x 145–6
Jarru
Etupyörät -- mekaaninen mekaaninen
Takapyörä	-- sähköinen	sähköinen
Suodatin- ja imujärjestelmä
Rakennetyppi	-- Taskusuodatin		Taskusuodatin
			Saatavana lisävarusteena: laakasuodatin ja pyörösuoda- tin
Kierrosluku 1/min 2600 2600
Hienopölynsuodattimen suodatinpinta	m2	5,2	5,2
Imujärjestelmän nimellisalipaine	mbar	6	6
Imujärjestelmän nimellistilavuusvirta	m3/h	600 600
Tärytinjärjestelmä	--	Sähkömoottori	Sähkömoottori
Ympäristöolosuhteet
Lämpötila	°C	-5 – +40	-5 – +40
Ilmankosteus, ei kasteleva	%	0 - 90	0 - 90
Mitatut arvot EN 60335-2-72 mukaisesti
Melupäästö
Äänenpainetaso LpA	dB(A)	70 70
Epävarmuus KpA	dB(A)	3	3
Äänitehotaso LWA+ epävarmuus KWAA	dB(A)	93 93
Laitteen tärinät
Käsi-käsivarsi tärinäarvo	m/s2	0,7	0,7
Istuin	m/s2	0,5	0,5
Epävarmuus K	m/s2	0,1	0,1
Mitat ja painot
Pituus x leveys x korkeus	mm	1847 x 1065 x 1388	1847 x 1065 x 1388
Kääntösäde oikealle	mm 2470	2470
Kääntösäde vasemmalle	mm 2470	2470
Tyhjä paino (ilman akkuja/sis. akut)	kg	560/860	560/860
Sallittu kokonaispaino	kg	1224	1224
Sallittu akselipaino, edessä	kg	734 734
Sallittu akselipaino, takana	kg	490 490
Oikeus teknisiin muutoksiin pidätetään!

Lisavarustus ja varuosad ET 1

Lisavarustus ja varuosad

△OHT

Tule- ja plahvatusoht!

Peentolmufiltri käsitsi puhastamine

FU FU FU FU FU 01 02 03 04 05 06 07 08 09 10 FU FU FU FU 07 08 09 10

→ Puhastage peentolmufiltrit filtri puhas-tusnupuga.

Juhthoob

→ Pange filtrikate peale ja lukustage see.

Kaitsete vahetamine

⚠ETTEVAATUS

Vigastusoht!
