NÁVOD K OBSLUZE KM 105180 R Bp Pack Classic Kärcher

Obecná upozornění.....CS 1

Ochrana životního prostředí CS 1

Záruka CS 1

Příslušenství a náhradní dílyCS 1

Symboly použité v návodu k obsluze. . . . . . . . . . . . CS 1

Symboly na zařízení ... CS 1

Používání v souladu s určením CS 2

Bezpečnostní pokyny ..... CS 2

Bezpečnostní pokyny pro obsluhu CS 2

Bezpečnostní pokyny pro jízdní provoz. . . . . . . . CS 2

Bezpečnostní upozornění pro přístroje na baterie. . CS 3

Přístroje s horním vyprazd- ňováním . . . . . . . . . . . CS 3

Přístroje s ochrannou stře- chou pro řidiče ..... CS 3

Bezpečnostní pokyny pro přepravu přístroje. . . . . . CS 3

Bezpečnostní pokyny pro péči a údržbu . . . . . . . CS 3

Funkce....CS 3

Pokyny pro vykládku ..... CS 3

Ovládací a funkční prvky ..... CS 4

Obrázek zametacího stroje CS 4

Ovládací prvky ..... CS 4

Před uvedením do provozu ... CS 5

Aretujte/povolte parkovací brzdu....CS 5

Uvedení do provozu ..... CS 5

Obecná upozornění .... CS 5

Zkušební a údržbové práce CS 5

Bezpečnostní pokyny bate- rie. CS 5

Nabití baterií.....CS 5

Provoz CS 6

Nastavení sedadla řidiče CS 6

Startování zařízení. . . . . CS 6

Pojíždění přístroje ..... CS 6

Zametací provoz ..... CS 6

Vyprázdnění nádoby na na-

metené nečistoty ..... CS 7

Vypnutí zařízení.....CS 7

Přeprava CS 7

Skladování/vyřazení z provozu CS 7

Ošetřování a údržba ..... CS 7

Obecná upozornění .... CS 7

Čištění....CS 7

Intervaly údržby ..... CS 7

Údržba....CS 8

EU prohlášení o shodě ..... CS 10

Pomoc při poruchách. ..... CS 11

Technické údaje CS 11

Před prvním použitím svého zařízení si přečtěte tento původní návod k používání, řídte se jím a uložte jej pro pozdější použití nebo pro dalšího majitele.

Obecná upozornění

Pokud při vybalování najdete škody vzniklé při přepravě, spravte svého prodejce.

– Štítek na přístroji s varováním a pokyny uvádí důležité pokyny pro bezpečný provoz.

– Kromě pokynů uvedených v návodu k použití je nutné dodržovat všeobecné bezpečnostní předpisy a předpisy pro prevenci úrazů stanovené zákonem.

Ochrana životního prostředí

	Obalové materiály jsou recyklo-vatelné. Obal nezahazujte do do-movního odpadu, ale odevzdejte jej k opětovnému zužitkování.
	Vysloužilá zařízení obsahují cen-né recyklovatelné materiály, kte-ré by měly být odevzdávány k opětnému zhodnocení. Vyslouži-lá zařízení proto likvidujte pro-střednictvím příslušných sběr-ných míst.

Baterie, olej, palivo a podobné látky se ne smějí dostat do okolního prostředí. Tyto materiály laskavě zlikvidujte ve sběrnách určených k tomuto účelu.

Informace o obsažených látkách (RE-ACH)

Aktuální informace o obsažených látkách naleznete na adrese:

V každé zemi platí záruční podmínky vydané příslušnou distribuční společností. Případné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní závady. V případě uplatňování nároku na záruku se s dokladem o zakoupení obrat'te na prodejce nebo na nejbližší oddělení služeb zákazníkům.

Příslušenství a náhradní díly

⚠ NEBEZPEČÍ

Aby nedošlo k ohrožení, smí opravy a montáže náhradních dílů provádět pouze autorizovaná zákaznická služba.

– Smí se používat pouze příslušenství a náhradní díly schválené výrobcem. Originální příslušenství a originální náhradní díly skýtají záruku bezpečného a bezporuchového provozu přístroje.

– Další informace o náhradních dílech najdete na www.kaercher.com v části Service.

Symboly použité v návodu k obsluze

⚠ NEBEZPEČÍ

Varuje před bezprostředně hrozícím nebezpečí, které má za následek těžká fyzická zranění nebo usmrcení.

⚠️VAROVÁNÍ

Varuje před případnou nebezpečnou situací, která by mít za následek těžká fyzická zranění nebo usmrcení.

⚠UPOZORNĚNÍ

Upozornění na případnou nebezpečnou situaci, která může vést k lehkým fyzickým zraněním nebo k věcným škodám.

POZOR

Upozornění na potenciálně nebezpečnou situaci, která může mít za následek poškození majetku.

Symboly na zařízení

	Nebezpečí popálení o horké plochy! Před prací na zařízení nechte výfukový systém dostatečně vychladnout.
	Práce na zařízení prová-dějte vždy ve vhodných rukavicích.
	Nebezpečí pohmoždění při sevření mezi pohyblivé části vozidla.
	Nebezpečí úrazu při styku s pohyblivými díly. Ne-vkládejte ruce.
	Nebezpečí požáru. Nevysávejte hořící či doutnající předměty.
	Uchycení řetězu / uvázání jeřábu
	Úchytné body pro zvedák.
	Maximální sklon podkladu při jízdě se zdviženou nádobou na zametené ne-čistoty.
	Ve směru jízdy je povole-no stoupání do 14%.
	Pozor na rotující smeták (dbejte na směr otáčení).
	Varování před nebezpečným elektrickým napětím!
	Respektujte upozornění!
	Otáčejte volantem pomalu!
	Provozní návod si prosím přečtěte a řídte se jím!
	Nebezpečí poškození!Nečistěte jemný prachový filtr.

Používání v souladu s určením

Zametací stroj je určen k čištění podlahových ploch v komerčních objektech např. v následujících odvětvích:

■ Parkoviště
■ Výrobní zařízení
■ Logistické objekty
Hotel
■ Maloobchod
■ Skladovací prostory
■ Chodníky
– Tento zametací stroj je určen k zametání znečištěných ploch ve vnitřním a venkovním prostoru.
– Přístroj s pracovními zařízením musíte před použitím zkontrolovat ohledně řádného stavu a bezpečnosti provozu. Pokud jejich stav není bez závad, nelze je použivat.
– Zametací stroj používejte výlučně v souladu s údaji tohoto návodu k obsluze.
– Na přístroji neprovádějtě žádné úpravy.
– Přistroj je určen pouze pro povrchy určené v návodu.
– Najíždět smíte jen na plochy schválené pro použití stroje podnikatelem nebo jeho zmocněncem.
– Obecně platí: Snadno vznětlivé látky udržujte v dostatečné vzdálenosti od přístroje (nebezpečí výbuchu/požáru).

→ Nikdy přístrojem nemet'te/nenasávejte jakékoliv hořlaviny či zápalné látky jako jsou explozivní kapaliny, hořlavé plyny, neředěné kyseliny, rozpouštědla, K tomu patří benzín, ředidla barev nebo topné oleje, které při smíšení s nasávaným vzduchem mohou tvořit výbušné plyny nebo směsi, dále aceton, nezředěné kyseliny nebo rozpouštědla, které napadají materiály použité na přístroji.
→ Nikdy nezametejte/nevysávejte reaktivní kovový prach (např. hliník, hořčík, zinek), neboť ve spojení se silně alkalickými nebo kyselými čisticími prostředky vytvářejí výbušné plyny.
→ Nikdy přístrojem nemet'te/nenasávejte hořící či doutnající předměty!
→ Přístroj není vhodný pro uklizení látek ohrožujících zdraví.
→ Pobyt v ohroženém prostoru je zakázán. Nikdy nepracujte v prostorách, ve kterých hrozí nebezpečí exploze!
→ Je nepřípustné brát s sebou doprovodné osoby.
→ Strkat/tahat nebo přepravovat předměty není s tímto přístrojem dovoleno.

Vhodné podlahy

-asfalt
– průmyslová podlaha
- potěr
- beton
- dlažba

Bezpečnostní pokyny

Bezpečnostní pokyny pro obsluhu

→ Kvůli dodržení vzdušných i povrchových vzdáleností se přístroj nesmí provozovat ve vyšší nadmořské výšce než 2000 m. n. m.
→ (Platí pouze pro Finsko) Pokud je přístroj vybaven hadicovými rozvody z PVC, nesmí se používat při nízkých okolních teplotách (pod 0 °C). Máte-li dotazy k přístroji, kontaktujte společnost Kärcher.
→ Přístroj s pracovními zařízením musíte před použitím zkontrolovat ohledně řádného stavu a bezpečnosti provozu. Pokud jejich stav není bez závad, nelze je používat.
→ Používáte-li přístroj v nebezpečných prostorách (např. benzinová pumpa), dodržujte bezpodmínečně příslušné bezpečnostní předpisy. Nikdy nepracujte v prostorách, ve kterých hrozí nebezpečí exploze!

⚠ NEBEZPEČÍ

Nebezpečí úrazu!

→ Nepoužívejte přístroj bez ochranného přístřeší proti padajícím předmětům v oblastech, kde hrozí, že by mohla být obsluha přístroje zasažena padajícími předměty.
→ Uživatel smí přístroj používat pouze k účelům, ke kterým byl přístroj vyroben. Při práci s přístrojem je uživatel povinen dbát místních specifik a brát při práci zřetel na třetí osoby, zvláště děti.

→ Je třba ze zásady dodržovat veškerá předpisová opatření, pravidla a nařízení, která platí pro motorová vozidla.
→ Před začátkem práce se musí obsluhující přesvědčit, zda jsou všechna ochranná zařízení správně připojena a funkční.
→ Obsluhující personál je zodpovědný za kolize s jinými osobami nebo jejich majetkem.
→ Dbejte na přiléhavé oblečení obsluhujícího personálu. Používejte pevnou obuv a nenoste volné oděvy.
→ Před vyjetím zkontrolujte okolní prostor (např. děti). Dbejte na dostatečný rozhled!
→ Zařízení se nesmí nikdy nechat bez dozoru, dokud je motor v chodu. Pracovník obsluhy smí zařízení opustit teprve tehdy, když je motor v klidu, zařízení je zajištěno proti samovolnému pohybu a klíč je vytažen.
→ Aby se zabránilo použití zařízení nepovolanou osobou, je třeba vždy vyndat klíč.
→ Přístroj smějí používat jen osoby, které jsou obeznámeny s manipulací nebo prokázaly schopnost jej obsluhovat a které jsou používáním výslovně pověřeny.
→ Tto zařízení není určeno k tomu, aby je používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby zcela bez zkušeností a/nebo znalostí, ledaže by tak činily pod dohledem osoby pověřené zajištěním jejich bezpečnosti nebo poté, co od ní obržely instruktáž, jak se zařízením zacházet.
→ Na děti je třeba dohlížet, aby bylo zajiš-těno, že si se zařízením nebudou hrát.

UPOZORNĚNÍ

Nebezpečí poškození! Nezametat pásky, provazy nebo dráty, protože se jinak namotají kolem zametacího válce.

Bezpečnostní pokyny pro jízdní provoz

⚠NEBEZPEČÍ

Nebezpečí úrazu! Zkontrolujte nosnost podkladu před jízdou.

⚠NEBEZPEČÍ

Hrozí nehoda, Nebezpečí úrazu! Nebezpečí převrácení při přílišných stoupáních.

– Ve směru jízdy je povoleno stoupání do 14%.
Nebezpečí překlopení při rychlejším zatáčení (zejména zatáčení doleva).
– V zatáčkách jed'te pomalu.
Nebezpečí převrácení při nestabilním podkladu.
– S přístrojem pohybujte výhradně na zpevněném podkladu.
Nebezpečí převrácení při příliš velkém bočním náklonu.
- Šikmo ke směru jízdy zdolávejte pouze stoupání do max. 10%.

Bezpečnostní upozornění pro přístroje na baterie

Upozornění: Záruční nárok vzniká pouze při používání baterií doporučených Kärcher.

– Pokyny k beterii výrobce baterie a výrobce nabíječky musíte bezpodmínečně respektovat. Dbejte na zákony při zacházení s bateriemi.
– Baterie nikdy nenechte stát ve vybitém stavu, ale co nejdříve je dobijte.
– Abyste se vyvarovali svodového proudu, udržujte baterie stále čisté a suché. Chraňte před nečistotami, například z kovového prachu.
– Na baterii nepokládejte nástroje ani nic podobného. Nebezpečí zkratu a výbuchu.
– V blízkosti baterie nebo v nabíječce baterie nikdy nezacházejte s otevřeným plamenem, netvořte jiskry ani nekuřte. Nebezpečí exploze.
– Nedotýkejte se horkých dílů, například hnacího motoru (nebezpečí popálení).
– Dávejte pozor při práci s elektrolytem. Dodržujte příslušné bezpečnostní před- pisy!
– Vypotřebovaných baterií se zbavujte ekologicky podle směrnice EU 91/ 157 EWG.

Přístroje s horním vyprazdňováním ⚠NEBEZPEČÍ

Nebezpečí úrazu!

→ Při práci na horním vyprazdňování zcela zvedněte nádobu na nametené nečistoty a zajistěte ji.
→ Zajišťování provádějte pouze mimo nebezpečný prostor.

Přístroje s ochrannou střechou pro řidiče

OZNÁMENÍ

Ochranná střecha řidiče (volitelně) poskytuje ochranu před většími padajícími předměty. Neposkytuje však ochranu při převržení!

→ Denně kontrolujte ochrannou stříšku, zda není poškozená.
→ Při poškození, a to i jednotlivých součástí, je třeba celou ochrannou stříšku vyměnit.
→ Jakéků úpravy ochranné stříšky nebo upevňování jiných prvků, součástek a modulů, než které schválila společnost Kärcher, je nepřípustné a za určitých okolností může omezit funkčnost ochranné stříšky.

Bezpečnostní pokyny pro přepravu přístroje

→ Dbejte na vlastní hmotnost (přepravní hmotnost) přístroje při přepravování na přívěsu nebo vozidle.
→ Při přepravě přístroje je třeba odpojit konektory akumulátoru a přístroj bezpečně upevnit.

Bezpečnostní pokyny pro péči a údržbu

→ Před čištěním a údržbou zařízení, výměnou dílů nebo přestavením na jinou funkci je třeba zařízení vypnout a vyndat klíč.
→ U přístrojů s trakčním akumulátorem je třeba při veškeré údržbě a opravách odpojit akumulátor v místě připojení (konektoru akumulátoru) od elektrického systému přístroje.
→ Při pracích prováděných na elektrickém zařízení je třeba odpojit akumulátor. Při tom je třeba odpojit nejdříve záporný a poté kladný pól.
Opětovné připojení se provádí v opačném pořadí. Nejdříve připojte kladný pól a poté záporný pól.
→ Zařízení nesmíte čistit proudem vody z hadice ani vodním vysokotlakým paprskem (nebezpečí zkratů či jiných škod).
→ Údržbu smí provádět jen příslušný servis nebo odborníci v této oblasti, kteří jsou seznámeni se všemi příslušnými bezpečnostními předpisy.
→ Dodržujte bezpečnostní kontrolu podle místně platných předpisů pro mobilní průmyslově využívané přístroje.
→ Práce na zařízení provádějte vždy ve vhodných rukavicích.

Funkce

Zametací stroj pracuje na principu zameta- cích lopatek.

– Otáčející se zametací válec dopravuje nečistoty přímo do nádoby na nametený materiál.
– Postranní metla čistí rohy a hrany za- metací plochy a dopravuje nečistoty do dráhy zametacího válce.
– Jemný prach je nasáván sacím dmychadlem přes prachový filtr.

Pokyny pro vykládku

⚠ Nebezpečí

Nebezpečí poranění, nebezpečí poškození!

Dbejte na hmotnost přístroje při přepravě!

Hmotnost (bez baterií) 560 kg*
Hmotnost (s bateriemi) 860 kg*
* Pokud jsou přimontovány doplňkové sady je hmotnost vyšší o příslušnou hodnotu.

→ Nepoužívejte vysokozdvižný vozík.

→ Při nakládání přístroje je nezbytné použít vhodnou rampu nebo jeráb!

→ Při používání rampy dodržujte následující:

Světlá výška nad zemí 70mm.

→ Pokud je přístroj dodán na paletě, je nezbytné vytvořit pomocí přiložených prken rampu pro sjíždění.

Příslušný návod naleznete na straně 2 (vnitřní strana obálky).

Důležité upozornění: každé prkno musí být upevněno dvěma šrouby.

Ovládací a funkční prvky

A

Obrázek zametacího stroje Ovládací prvky

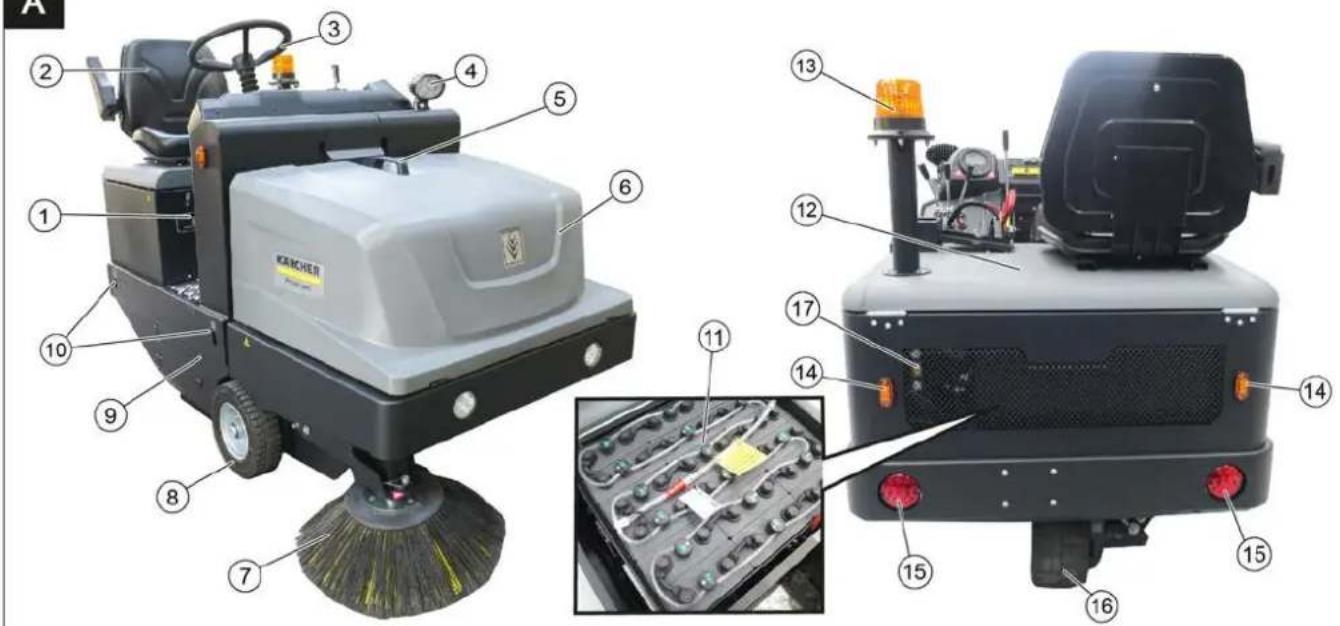

ilustrace A

1 typový štítek
2 Sedadlo (s kontaktním spínačem sedadla)
3 Volant
4 Blue Spot (možnost)
5 Rukojeť s aretačním tlačítkem
6 Kryt prístroje
7 Boční smetáky, vpravo
8 Přední kolo
9 Přístup zametací válec
10 Uvazovací bod
11 Sada baterie
(součást dodávky pouze u KM 105/180 R Bp Pack)
12 Kapota motoru
13 Otáčivá výstražná svítilna
14 Blinkr (volitelná výbava)
15 Zadní světla (volitelné příslušenství)
16 Hnací kolo
17 Olejoznak hydraulického oleje

ilustrace B

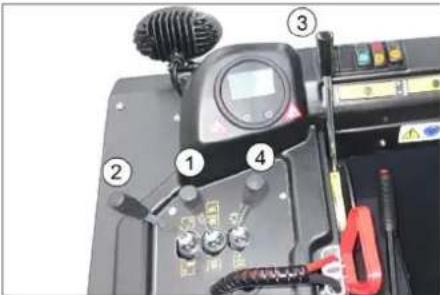

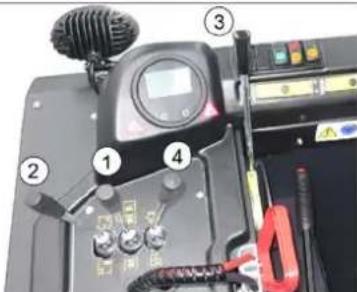

1 Ovládací páka zametacího válce a postranního kartáče Páka dopředu: Zap. zametacího válce a pokles a zap. postranního kartáče. Páka dozadu: Zapnutí zametacího válce

2 Ovládací páka nádoby na zametené nečistoty Zvednout / spustit nádobu na nametený materiál

3 Ovládací páka zametacího válce Zvednutí a pokles zametacího válce

4 Ovládací páka klapky nádoby Otevření / zavření klapky nádoby

5 Kontrolka a displej

6 Spínač osvětlení (volitelné příslušen- ství)

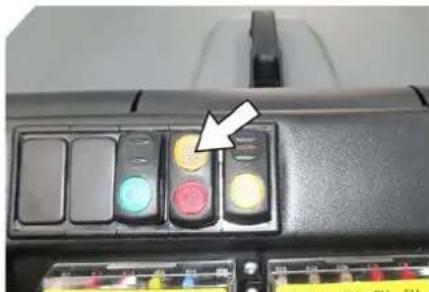

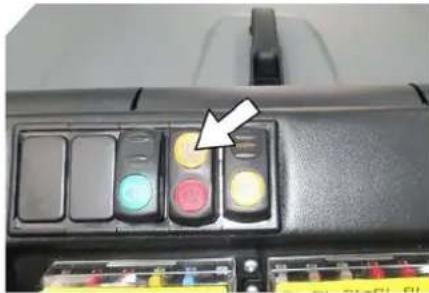

7 Spínač dmychadla a čištění filtru Poloha uprostřed: Čištění filtru a vypnu- tí dmychadla Poloha vpředu: Dmychadlo zap. Poloha vzadu: Čištění filtru zapnuté

8 Spínač klaksonu

9 Po j i s t k y

10 Brzdový pedál
11 Plynový pedál vpřed / vzad

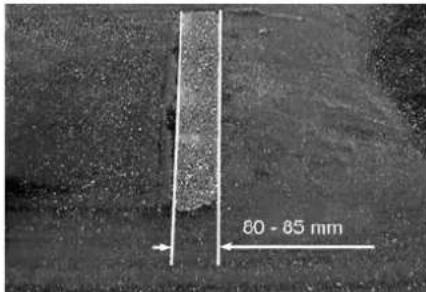

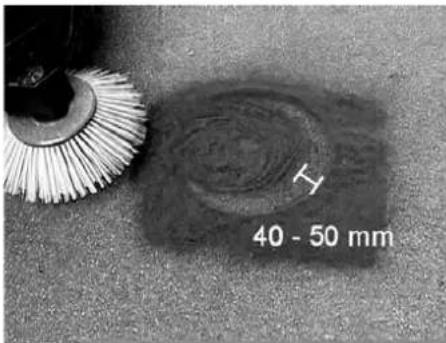

12 Úprava nastavení při opotřebení / na- stavení sběrného prostoru zametacího válce
13 Spínač směrových světel (volitelné příslušenství)
14 Zámek zapalování Poloha 0: Vypněte motor Poloha 1: Zapnout zapalování Poloha 2: Spustěte motor

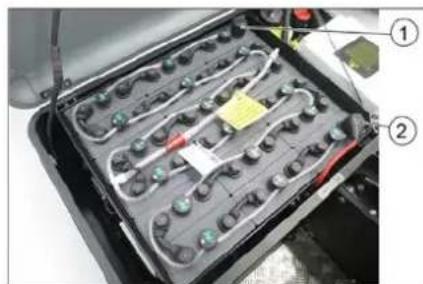

15 Zástrčka baterie
16 Parkovací brzda
17 Páčka pro seřízení sedadla
18 Přístup ke kartáčům na klíč

Kontrolka a displej

ilustrace ©

1 Displej (kapacita baterií)
2 kontrolka nabíjení baterií
3 Kontrolka pracovního osvětlení
4 Kontrolní světlo blinker
5 Kontrolka klapka nádoby na zametené nečistoty je otevřená
6 Varovné světlo klapka nádoby na za- metené nečistoty je zavřená
7 neobsazeno

8 Indikátor čištění filtru je aktivní 9 neobsazeno

Před uvedením do provozu

Aretujte/povolte parkovací brzdu

→ Povolte parkovací brzdu, přitom sešlápněte brzdový pedál.
→ Aretujte parkovací brzdu, přitom sešlápněte brzdový pedál.

Uvedení do provozu

Obecná upozornění

→ Zametací stroj odstavte na rovné ploše.

→ Vytáhněte klíček ze zapalování.

→ Aretujte brzdu.

Zkušební a údržbové práce

Každý den před zahájením provozu

→ Zkontrolujte stav nabití baterie, v případě potřeby baterie nabijte (viz kapitolu "Nabíjení baterie").
→ Kartáčové válce a boční koště zkontrolujte ohledně opotřebení a navinuté pásky.
→ Zkontrolujte, zda nejsou na kolečkách navinuté pásky.
→ Zkontrolujte funkci všech obslužných prvků.
→ Zkontrolujte, zda není zařízení poško- zeno.

Upozornění: Popis viz kapitola Péče a údržba.

Bezpečnostní pokyny baterie

Při manipulaci s bateriemi bezpodmínečně dbejte na tyto výstrahy:

	Dodržujte pokyny uvedené na baterii, v návodu k použití a v návodu k obsluze vozidla.
	Noste chránič očí!
	Chraňte děti před kyselinou a bateriemi!
	Nebezpečí exploze!
	Zákaz ohně, jisker, otevřeného světla a kouření!
	Nebezpečí poleptání!
	První pomoc!
	Výstražné zařízení!

	Likvidace odpadu!
	Baterii neodhazujte do kontej-neru na odpadky!
	Varování před nebezpečným elektrickým napětím!

⚠️ Nebezpečí

Nebezpečí exploze! Na baterie, tj. na kon-cové póly ani na spojnici buněk nepokládej-te nástroje ani nic podobného.

⚠️Nebezpečí

Nebezpečí úrazu! Rány nesmějí nikdy přijít do styku s olovem. Po práci na bateriích si vždy očistěte ruce.

⚠ NEBEZPEČÍ

Nebezpečí požáru a exploze!

- Kouření a používání otevřeného ohně jsou zakázány.

– Prostory, v nichž se nabíjejí baterie, musejí být dobře větrány, protože při nabíjení vzniká vysoce výbušný plyn.

⚠️Nebezpečí

Nebezpečí poleptání!

– Kyselinu vystříkl ou do oka nebo na po- kožku vymyjte případně opláchněte vel- kým množstvím čisté vody.

- Potom bezodkladně vyhledejte lékaře.

– Potřísněné oblečení vymyjte vodou.

Nabití baterií

UPOZORNĚNÍ

Před zapnutím přístroje baterie nabijte.

⚠ NEBEZPEČÍ

Nebezpečí úrazu! Při zacházení s akumulátory dbejte bezpečnostních předpisů. Dodržujite návod k použití od výrobce nabíječky.

Přiložený návod k použití od výrobce baterie musí být bezpodmínečně respektován a dodržován.

Baterie nabíjejte pouze vhodnou nabíječkou.

⚠NEBEZPEČÍ

Nebezpečí poleptání Doplňování vody ve stavu vybité baterie může vést k úniku kyseliny! Při manipulaci s bateriovou kyselinou používejte ochranné brýle a dodržujte předpisy, abyste zabránili zranění a zničení oblečení. Případné postříkání kyselinou na kůži nebo oblečení okamžitě opláchněte velkým množstvím vody.

UPOZORNĚNÍ

Nebezpečí poškození. K doplňování baterií používejte pouze destilovanou nebo odsolenou vodu (VDE 0510). Nepoužívejte žádná aditiva (tzv. vylepšovací prostředky), jinak zaniknou všechny nároky ze záruky.

→ Přístroj skladujte v suchých prostorách s dostatečným větráním.

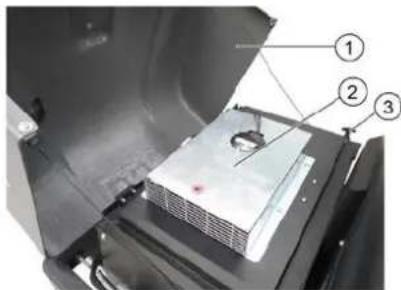

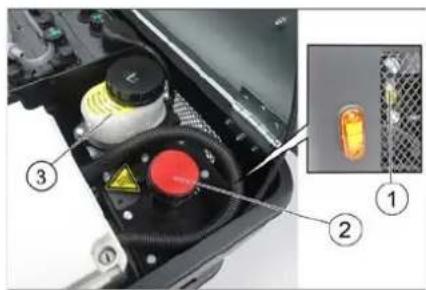

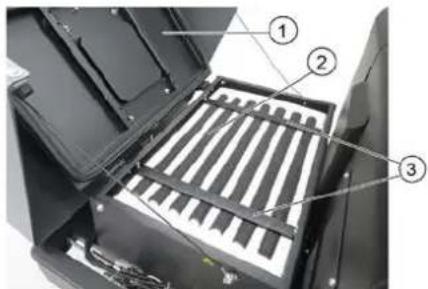

→ Otevřete kapotu motoru. Upozornění: Kapota musí zůstat během nabíjení otevřená.

→ Vytáhněte zástrčku baterie ze stroje a spojte ji s konektorem nabíječky.

→ Zástrčku nabíječky zasuňte do běžné zásuvky s 16 A, nabíjení se spustí automaticky.
→ Provedte nabíjení podle údajů v provozním návodu nabíječky. Doporučené nabíječky (vhodné pro aktuálně používané baterie) mají elektronickou regulaci a samostatně ukončují nabíjení.
→ Upozornění: Když jsou baterie nabité, odpojte nabíječku nejprve od sítě a po- tom od baterií.

Doporučené baterie a nabíječky

Upozornění

Varianta KM 105/180 R Bp Pack (1.186-051.0) se dodává již včetně baterií a nabíječky.

Varianta KM 105/180 R Bp (1.186-050.0) se dodává bez baterií a nabíječky.

Doporučujeme následující baterie a nabíječky:

	Objednací číslo
Sada baterií 36 V,240 Ah, (ve žlabu, s jed-noduchou údržbou) *	6 981-067.0
Nabiječka 36 V / 40 A 6	981-066.0
* Zařízení vyžaduje 1 sadu baterií

Nedoporučujeme používat jiné baterie a nabíječky, použití je povoleno pouze po konzultaci se zákaznickou službou firmy KÄRCHER.

Kontrola a korekce hladiny kapaliny v baterii

UPOZORNĚNÍ

Vždy dodržujte upozornění výrobce akumulátoru a postupujte podle nich.

Zkontrolujte stav nabití baterie

Stav nabití baterie je zobrazen na displeji zametacího stroje.

36.7 V BATT. 36 V Σ 5.0 % + -

Pokud kontrolka nabití baterie svítí červe- ně:

→ Baterie je vybitá. Zametání se automaticky ukončí (opětné uvedení zametacího ústrojí do provozu je možné až po nabití baterie).
→ Přístrojem dojedte přímo k nabíjecí stanici a vyhněte se při tom stoupání.
→ Nabijte baterie.

Provoz

Nastavení sedadla řidiče

1 Páčka pro seřízení sedadla

2 Sedadlo řidiče

→ Páku pro nastavení sedadla vytáhněte směrem ven.
→ Přesuňte sedadlo, páku uvolněte a zajistěte.
→ Střídavými pohyby sedadla dopředu a dozadu zkontrolujte, zda je zajištěno.

Startování zařízení

Upozornění: Zařízení je vybaveno kontaktním spínačem sedadla. Když řidič opustí sedadlo, zařízení se vypne.

Upozornění: Jemný prachový filtr se automaticky čistí při spuštění přístroje.

→ Posad'te se do sedadla řidiče.
→ Aretujte brzdu.
→ Klíček zapalování zastrčte do zámku zapalování.
→ zapalovaci klíček otočte do polohy "l" Zařízení je připraveno k provozu.
→ Zapalovací klíček otočte do polohy "II". Zařízení je připraveno k jízdě.

Upozornění: Displej kapacity baterie zobrací po cca. 10 vteřinách skutečný stav nabití.

Pojíždění přístroje

→ Sešlápněte brzdový pedál a držte ho sešlápnutý.
→ Povolte parkovací brzdu.

Jízda vpřed

→ Zatlačte akcelerační pedál pomalu do- předu.

Jízda vzad

⚠ Nebezpečí

Nebezpečí úrazu! Při couvání nesmějí být nijak ohroženy třetí osoby, v případě potřeby se nechte navádět.

→ Zatlačte akcelerační pedál pomalu do-zadu.

Chování vozidla za jízdy

→ Pedálem plynu lze plynule regulovat rychlost jízdy.

→ Vyhněte se trhavé aktivaci pedálu.

Brzdy

→ Jestliže plynový pedál uvolníte, zařízení se automaticky zabrdí a zůstane stát.

Upozornění: Účinnost brzdění lze podpořit sešlápnutím brzdového pedálu.

Přejíždění překážek

Přejíždění pevných překážek do rozměru 70 mm:

→ Přejed'te pomalu a opatrně jízdou vpřed.
Přejíždění pevných překážek větších než 70 mm:
→ Překážky lze přejíždět jen s pomocí vhodné rampy.

Zametací provoz

POZOR

Nemeťte balící pásky, dráty nebo podobné, může to vést k poškození zametací mechaniky.

Upozornění: Pro dosažení optimální čistícího výsledku by měla být rychlost jízdy přizpůsobena podmínkám.

Upozornění: Jemný prachový filtr se během provozu automaticky čistí každých 10 minut.

Upozornění: Při časté práci v zóně jemného prachu musí být filtr navíc vyčištěn stisknutím spínače pro čištění filtru.

Čistěte jemně prachový filtr ručně

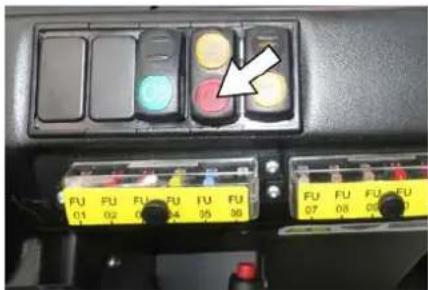

→ Vyčistěte jemný prachový filtr tlačítkem pro čištění filtru.

Ovládací páka

1 Ovládací páka zametacího válce a po- stranního kartáče
2 Ovládací páka nádoby na zametené nečistoty
3 Ovládací páka zametacího válce
4 Ovládací páka klapky nádoby
→ Ovládací páka (1) dopředu: Zap. zame- tacího válce a pokles a zap. postranní- ho kartáče.
→ Ovládací páka (1) dozadu: Zap. zame- tacího válce.

Ovládací páka zametacího válce a po- stranního kartáče

Ovládací páka nádoby na zametené ne- čistoty

→ Ovládací páka nádoby na zametené nečistoty (2) dopředu: Nádoba na za- metené nečistoty se sníží.
→ Ovládací páka nádoby na zametené nečistoty (2) dozadu: Nádoba na zamené nečistoty se zvedne.

Ovládací páka zametacího válce

→ Ovládací páka zametacího válce (3) dopředu: Zametací válec se zvedne.

→ Ovládací páka zametacího válce (3) dozadu: Zametací válec poklesne.
→ Ovládací páka klapky nádoby (4) dopředu: Klapka nádoby na zametené nečistoty se otevře. Upozornění: Musí se rozsvítit zelená kontrolka.
→ Ovládací páka klapky nádoby (4) doza- du: Klapka nádoby na zametené nečis- toty se zavře. Upozornění: Musí se rozsvítit červená kontrolka.

Ovládací páka klapky nádoby

Zametání suché podlahy

→ Zapněte ventilátor.
→ Při čištění ploch:
Ovládací páka zametacího válce a postranního kartáče (1) dozadu: Zap. zametacího válce.
Ovládací páka zametacího válce (3) dozadu: Zametací válec poklesne.
→ Ovládací páka klapky nádoby (4) dopředu: Klapka nádoby se otevře. Upozornění: Musí se rozsvítit zelená kontrolka.
→ Pří čištění obrubníků z boku: Ovládací páka zametacího válce a po- stranního kartáče (1) dopředu: Zap. za- metacího válce, postranní kartáč se zapne a poklesne. Ovládací páka zametacího válce (3) dozadu: Zametací válec poklesne.

Zametání vlhké nebo mokré podlahy

→ Vypněte ventilátor.
→ Při čištění ploch:
Ovládací páka zametacího válce a postranního kartáče (1) dozadu: Zap. zametacího válce. Ovládací páka zametacího válce (3) dozadu: Zametací válec poklesne.

→ Ovládací páka klapky nádoby (4) dopředu: Klapka nádoby se otevře. Upozornění: Musí se rozsvítit zelená kontrolka.

→ Při čištění obrubníků z boku: Ovládací páka zametacího válce a po- stranního kartáče (1) dopředu: Zap. za- metacího válce, postranní kartáč se zapne a poklesne. Ovládací páka zametacího válce (3) dozadu: Zametací válec poklesne.

Vyprázdnění nádoby na nametené nečistoty

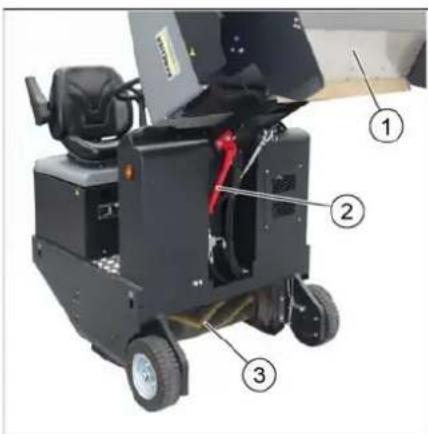

⚠ NEBEZPEČÍ

Nebezpečí úrazu!

→ Během vyprazdňování se v dosahu nádrže na nametené nečistoty nesmějí zdržovat žádné osoby ani zvířata.

Nebezpečí převržení!

→ Během vyprazdňování zařízení odstavte na rovné ploše.

⚠VAROVÁNÍ

Nebezpečí pohmoždění!

→ Nikdy nesahejte do pákového ústrojí vyprazdňovacího mechanismu. Nezdržujte se pod nadzdviženou nádobou.

POZOR

Nebezpečí úrazu a nebezpečí poškození!

→ Je třeba počítat s odhazováním materiálu rotujícím zametacím válcem při procesu vyprazdňování. Udržujte dostatečný odstup.

→ Zvednutí zametacího válce a postranního kartáče ovládacími pákami: Ovládací páka 1 doprostřed ovládací páka 3 dopředu.

→ Zavřete klapku nádoby tak, že posunete ovládací páku (4) dozadu.

Upozornění: Musí se rozsvítit zelená kontrolka.

→ Nadzvedněte nádobu na zametené nečistoty tak, že posunete ovládací páku nádoby na zametené nečistoty (2) do-zadu:

→ Pomalu najíždějte ke sběrné nádobě.

→ Aretujte brzdu.

→ Otevřete klapku nádoby tak, že zatlačíte ovládací páku klapky nádoby (4) dopředu a následně vyprázdněte nádobu na zametené nečistoty.

Upozornění: Musí se rozsvítit červená kontrolka.

→ Zavřete klapku nádoby tak, že posunete ovládací páku (4) dozadu až se sklopí do koncové polohy.

Upozornění: Musí se rozsvítit zelená kontrolka.

→ Povolte parkovací brzdu.

→ Pomalu odjíždějte od sběrné nádoby.

→ Snižte nádobu na zametené nečistoty do koncové polohy tak, že posunete ovládací páku nádoby na zametené nečistoty (2) dopředu

Vypnutí zařízení

→ Sešlápněte brzdový pedál a držte ho sešlápnutý.

→ Aretujte brzdu.

→ Zapalovací klíček otočte do polohy "0" a klíček vytáhněte.

Přeprava

⚠ NEBEZPEČÍ

Poškození při přepravě!

→ Dbejte na vlastní hmotnost (přepravní hmotnost) přístroje při přepravování na přívěsu nebo vozidle.

→ Při přepravě v dopravních prostředcích zajistěte zařízení proti skluzu a překlopení podle platných předpisů.

→ Zapalovací klíček otočte do polohy "0" a klíček vytáhněte.

→ Aretujte brzdu.

→ Zařízení zajistěte na uvazovacích bo-dech (4x) upínacími pásy, lany nebo ře-tězy.

→ Kolečka přístroje zajistěte klíny.

→ Při přepravě zametacího stroje odpojte akumulátor.

Skladování/vyřazení z provozu

⚠ NEBEZPEČÍ

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při jeho uskladnění.

→ Žstavte zametací stroj na rovné ploše v suchém a nezamrzajícím prostoru. Chraňte přístroj proti prachu zakrytím.

→ Zvedněte zametací válec a boční smeták, aby nedošlo k poškození kartáčů.

→ Zavřete klapku nádoby.

→ Zapalovací klíček otočte do polohy "0" a klíček vytáhněte.

→ Aretujte brzdu.

→ Zametací stroj zajistěte proti posunu.

Pokud zametací stroj nebude po delší dobu v provozu, dbejte navíc na následující pokyny:

→ Zametací stroj očistěte zevnitř i zvenku.

→ Odpojte zástrčku baterie od stroje.

→ Baterii nabijte a totéž provedte znovu za ca. 2 měsíce.

Ošetřování a údržba

⚠UPOZORNĚNÍ

Nebezpečí poškození z důvodu zkratu!

→ Při práci na elektrickém zařízení nebo před otevřením elektrických krytů musí být baterie odpojena nebo odpojen konektor baterie.

POZOR

Nebezpečí poškození!

→ Nečistěte jemný prachový filtr.

→ Údržbu smí provádět jen příslušný servis nebo odborníci v této oblasti, kteří jsou seznámeni se všemi příslušnými bezpečnostními předpisy.

→ Zařízení používaná na různých místech ke komerčním účelům podléhají bezpečnostní kontrole podle VDE 0701.

Obecná upozornění

→ Zametací stroj odstavte na rovné ploše.

→ Zapalovací klíček otočte do polohy "0" a klíček vytáhněte.

→ Aretujte brzdu.

Čištění

UPOZORNĚNÍ

Nebezpečí poškození!

→ Zařízení nesmíte čistit proudem vody z hadice ani vodním vysokotlakým paprskem (nebezpečí zkratů či jiných škod).

Vnitřní čištění přístroje

⚠ NEBEZPEČÍ

Nebezpečí úrazu!

→ Noste protiprachovou masku a ochranné brýle.
→ Přístroj čistěte hadříkem.
→ Přístroj vysajte nasucho.

Vnější čištění přístroje

→ Přístroj otřete vlhkým, v nepříliš silném pracím roztoku namočeným hadříkem.

Upozornění: Nepoužívejte agresivní čisticí prostředky.

Intervaly údržby

Upozornění: Počítadlo provozních hodin udává termín intervalů údržby.

Údržba prováděná zákazníkem

Upozornění: Všechny servisní a údržbářské práce při údržbě prováděné zákazníkem musí vykonávat kvalifikovaný odborník. V případě potřeby můžete kdykoliv přizvat specializovaného obchodníka firmy Kärcher.

Denní údržba:

→ Zkontrolujte stav nabití baterie, v případě potřeby baterie nabijte (viz kapitolu "Nabíjení baterie").
→ Kartáčové válce a boční koště zkontrolujte ohledně opotřebení a navinuté pásky.
→ Zkontrolujte, zda nejsou na kolečkách navinuté pásky.
→ Zkontrolujte funkci všech obslužných prvků.
→ Zkontrolujte, zda není zařízení poško- zeno.
→ Očistěte prachový filtr pomocí tlačítka čištění filtru.

Týdenní údržba:

→ Zkontrolujte hydrauliku.
→ Zkontrolujte hladinu hydraulického oleje.
→ Zkontrolujte stav brzdové kapaliny.
→ Zkontrolujte těsnící lišty, v případě nutnosti rovněž vyměňte.
→ Zkontrolujte víko nádoby a promažte jej.

Údržba po opotřebení:

→ Vyměňte těsnící lišty.
→ Seřid'te resp. vyměňte boční těsnění.
→ Vyměňte kartáčový válec.
→ Vyměňte boční koště.

Upozornění: Popis viz kapitola Údržbářské práce.

Údržba prováděná zákaznickou službou

Údržba po 50 provozních hodinách:

První údržbu nechte provést zákaznickým servisem podle kontrolního seznamu pro inspekce.

Údržba po 250 provozních hodinách:

→ Údržbu nechte provést zákaznickým servisem podle kontrolního seznamu pro inspekce.

Aby byly zachovány záruční nároky, je třeba, aby během záruční lhůty prováděla veškeré servisní a údržbové práce oprávněná zákaznická služba firmy Kärcher a to v souladu se schématem údržby.

Údržba

Příprava:

→ Zametací stroj odstavte na rovné ploše.
→ Zapalovací klíček otočte do polohy "0" a klíček vytáhněte.
→ Aretujte brzdu.

Zajistěte nadzvednutou nádobu na zametené nečistoty

⚠NEBEZPEČÍ

Nebezpečí úrazu! Vždy používejte bezpečnostní podpěru při zdvižené nádobě na za- metené nečistoty.

Zajišťování provádějte pouze mimo nebezpečný prostor.

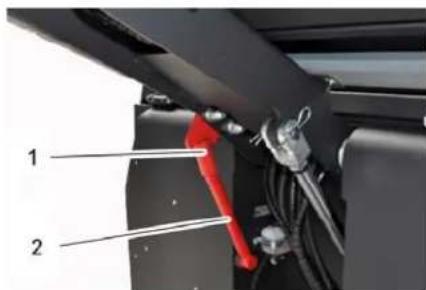

1 Držák bezpečnostní podpěry
2 Bezpečnostní podpěra
→ Vyklopte bezpečnostní podpěru pro vyprazdňování shora a zasuňte ji do držáku (zajistěte).

Vyměňte baterii

POZOR

Při instalaci baterií dávejte pozor na orientaci bateriových pólů. Instalace pólů je ve směru jízdy vlevo.

Baterie je možné měnit pouze jako sadu. Výměnu smí provádět pouze kvalifikovaný odborník.

→ V důsledku vysoké hmotnosti (300 kg) se musí výměna provádět jeřábem.

Bateriové póly - ve směru jízdy vlevo

→ Při vyjímání baterie dbejte na to, aby byla nejprve odpojena svorka vedení záporného pólu. → Lana jeřábu upevněte ke 4 okům sady baterie a baterie opatrně zvedněte.

Zkontrolujte hladinu hydraulického oleje a doplňte hydraulický olej

OZNÁMENÍ

Nádobu na zametené nečistoty nesmíte zvedat.

→ Otevřete kapotu motoru.

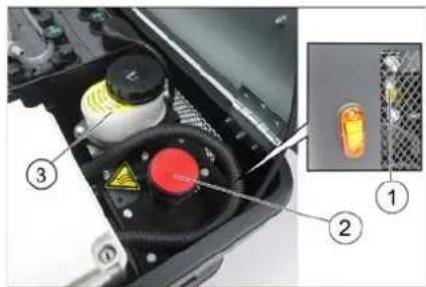

2 Závěrné víko, otvor pro plnění olej 3 Nádrž (bez funkce)

→ Zkontrolujte v průzoru výšku hladiny hydraulického oleje.
– Hladina oleje musí ležet mezi značkami „MIN“ a „MAX“.

– Jestliže je hladina oleje pod značkou „MIN“, dolijte motorový olej.

→ Odšroubujte závěrné víko otvoru pro plnění oleje.
→ Vyčistěte oblast plnění.
→ Doplňte hydraulický olej.

Druh: viz Technické parametry

→ Našroubujte závěrné víko otvoru pro plnění oleje.

Kontrola hydrauliky

→ Aretujte brzdu.
→ Spust'te motor.

Údržba hydraulického zařízení pouze autorizovaným zákaznickým servisem.
→ Zkontrolujte těsnost veškerých hydraulických hadic a přípojek.

Kontrola zametacího válce

⚠ NEBEZPEČÍ

Nebezpečí úrazu! Vždy používejte bezpečnostní podpěru při zdvižené nádobě na za- metené nečistoty.

Zajišťování provádějte pouze mimo nebezpečný prostor.

1 Nádoba na nametené nečistoty
2 Bezpečnostní podpěra

3 Zametací válec

→ Odstavte stroj.
→ Zvedněte nádobu na zametené nečistoty do koncové polohy. Zametací válec je viditelný.
Zajistěte nádobu na zametené nečistoty. Viz kapitola „Zajištění zvednuté nádoby na zametené nečistoty“.
→ Zapalovací klíček otočte do polohy "0" a klíček vytáhněte.
→ Zkontrolujte nezávadnost zametacího válce, odstraňte zamotané pásky nebo šňůry.
→ Pojistnou tyče sklopte do uchycení (zvednutá nádoba na zametené nečis-toty není zajištěná).
→ Sklopte nádobu na nametené nečistoty do koncové polohy.

Výměnta kartáčového válce

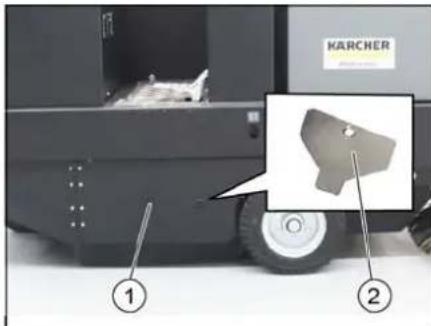

KARCHER ① ②

1 boční kryt, vpravo
2 Přístup ke kartáčům na klíč

→ Zvedněte nádobu na zametené nečistoty do koncové polohy.

Zajistěte nádobu na zametené nečistoty. Viz kapitola „Zajištění zvednuté nádoby na zametené nečistoty“.

→ Otevřete boční obložení pomocí klíče.

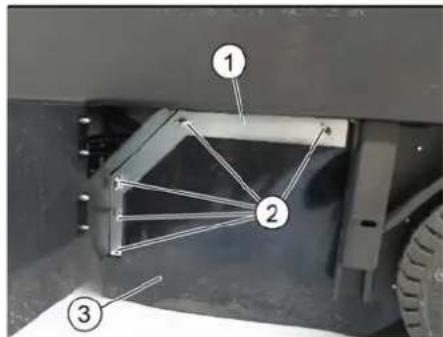

1 Přidržovací třmen
2 Křídlová matice
3 Boční těsnění

→ Odšroubujte křídlovou matici.
→ Odstraňte přidržovací třmen.
→ Vyklopte boční těsnění směrem ven.
→ Vyšroubujte upevňovací šroub uchycení zametacího válce a uchycení vyklopte směrem ven.
→ Vyjměte zametací válec.

Montážní poloha zametacího válce ve směru jízdy (půdorys)

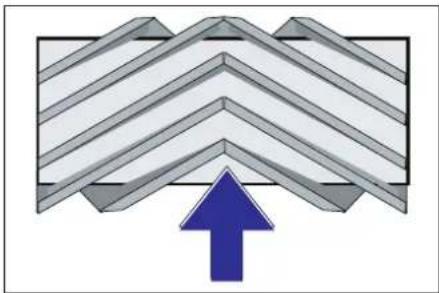

Upozornění: Při montáži nového zameta- cího válce dohlédněte na polohu nové sady žíní.

→ Zabudujte nový zametací válec. Drážky zametacího válce musíte nasadit na výstupky protilehlých táhel.

Upozornění: Po montáži nového zametacího válce musí být sběrný prostor nově nastaven.

Kontrola a nastavení sběrného prostoru zametacího válce

Upozornění: Sběrný prostor je nastaven ze závodu na 80 mm a je možné jej v přípa-dě opotřebení kartáčů postupně doladit.

→ Sací dmychadlo vypněte.
→ Najed'te zametacím strojem na rovnou a hladkou podlahu, která je viditelně pokrytá prachem nebo křídou.
→ Ovládací páka zametacího válce a postranního kartáče (1) dozadu: Zap. zametacího válce. Ovládací páka zametacího válce (3) dozadu: Zametací válec poklesne.
→ Nechte zametací válec běžet cca 10 sekund.
→ Ovládací páka zametacího válce a postranního kartáče (1) doprostřed. Ovládací páka zametacího válce (3) dopředu: Zametací válec se zvedne.
→ Zvedněte nádobu na nametený materiál.
→ Zařízením zacouvejte.
→ Zkontrolujte zametací zrcátko.

80 - 85 mm

Tvar sběrného prostoru by měl vytvářet pravidelný obdélník o šířce -85 mm.

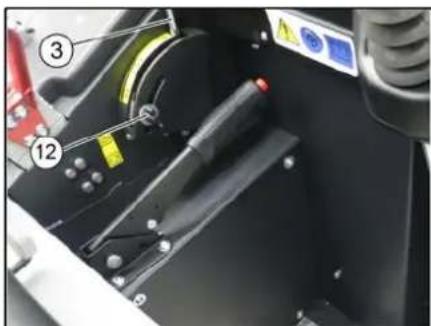

→ Povolte a nastavte dorazový šroub úpravy nastavení při opotřebení (12). Doraz nahoru: užší zametací prostor. Doraz dolů: širší zametací prostor.
→ Opět utáhněte dorazový šroub.
→ Znovu zkontrolujte zametací prostor za- metacího válce podle uvedeného popi- su.

Kontrola a nastavení zametacího zrcadla postranního kartáče

→ Zvedněte postranní metlu.
→ Najed'te zametacím strojem na rovnou a hladkou podlahu, která je viditelně pokrytá prachem nebo křídou.
→ Spustte postranní kartáč ovládací pákou dolů a nechte jej běžet po dobu cca 10 sekund.
→ Zvedněte postranní metlu.
→ Zařízením zacouvejte.
→ Zkontrolujte zametací zrcátko.

40 - 50 mm

Šířka zametacího zrcátka by měla být v intervalu 40 - 50 mm.

A B A B

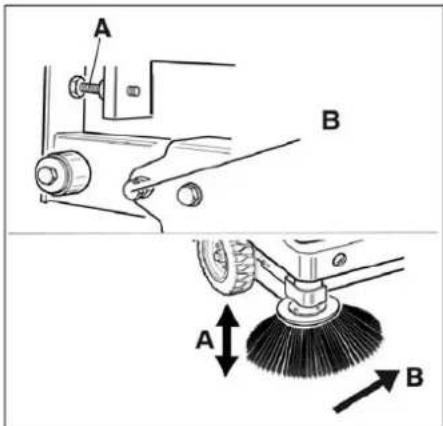

→ Opravte sběrný prostor pomocí dvou nastavovacích šroubů.
→ Zkontrolujte zametací zrcátko.

Nastavte boční těsnění

⚠ NEBEZPEČÍ

Nebezpečí úrazu! Vždy používejte bezpečnostní podpěru při zdvižené nádobě na za- metené nečistoty.

→ Zvedněte nádobu na zametené nečistoty do koncové polohy. Zajistěte nádobu na zametené nečistoty. Viz kapitola „Zajištění zvednuté nádoby na zametené nečistoty“.
→ Otevřete bočního obložení podle popisu v kapitole "výměna zametacího válce".
→ Povolte 6 křídlatých matic na bočním plechovém držáku.
→ Povolte 3 matice (SW 13) na predním plechovém držáku.

→ Boční těsnění zatlačte dolů (podélný otvor) tak, aby byla od podlahy ve vzdálenosti 1 - 3 mm.
→ Upevněte plechové držáky.
→ Proces opakujte na druhé straně přístroje.

Zkontrolujte / vyměňte filtr jemného prachu

⚠️VAROVÁNÍ

Nebezpečí úrazu!

→ Během prací na filtračním zařízení nos- te protiprašný respirátor. Dodržujte bezpečnostní předpisy o zacházení s jemným prachem.
→ Vyčistěte jemný prachový filtr tlačítkem pro čištění filtru.
→ Vyprázdněte nádobu na nametené nečistoty.

1 Kryt prístroje
2 Kryt filtru (vibrační systém)
3 Uzávěr, kryt filtru (2x)
→ Vyklopte kapotu zařízení dopředu.

1 Kryt prístroje
2 Jemný prachový filtr
3 Příčné vzpěry

→ Otevřít uzávěr.
→ Otevřete kryt filtru.
→ Zkontrolujte jemný prachový filtr, v případě potřeby jej vyčistěte nebo vyměňte.

Upozornění

Výměnu prachového filtru smí provádět pouze zákaznický servis společnosti ISAL.
→ Nasad'te kryt filtru a zajistěte jej.

Výměna pojistek

⚠UPOZORNĚNÍ

Nebezpečí poškození!

→ Ujistěte se, že kryty bezpečnostních skříní nejsou zaměněny.

POZOR

Používejte pouze pojistky se stejnou jisticí hodnotou.

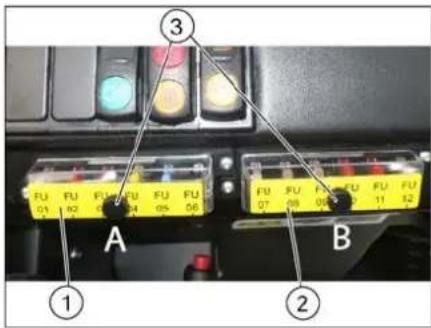

① ② A B ③

1 Bezpečnostní skřín A

2 Bezpečnostní skříň B

3 Rýhovaná matice

→ Odšroubujte rýhovanou matici.
→ Otevřete víko na skřini s pojistkami.
→ Zkontrolujte pojistky.
→ Vadné pojistky vyměňte za nové.

Bezpečnostní skříň A

FU01 Jisticí reléStart	5 A
FU02 Uvolnění DC / DC 10 A
FU03 Otáčivá výstražná svítilnaSignál	10 A
FU04 sací dmychadlo 20 A
FU05 Vibrační systém 15 A
FU06 Vstup DC / DC 20 A

Bezpečnostní skřín B

FU07 Mu	tifunkční obrazovka	5 A
FU08 Výstraha při jízdě zpět Indikátor klapky		7.5 A
FU09 Jisticí relé sací dmychadlo Vibrační systém		5 A
FU10 Vodní čerpadlo (volitelné příslušenství)		10 A
FU11 Osvětlovací systém (volitelná výbava) Blinkr (volitelná výba-va) Blue Spot (možnost)		10 A
FU12 Vibrační systém pro plochý skládaný filtr a kulatý filtr (volitelné příslušenství)		15 A

Hlavní pojistka relé

FU 13* H

lavní relé 125 A

* Tyto pojistky smí vyměňovat pouze zákaznický servis, protože je nutná kontrola případných závad přístroje.

EU prohlášení o shodě

Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadním požadavkům o bezpečnosti a ochraně zdraví směrnic EU. Při jakýchkoli na stroji provedených změnách, které nebyly námi od-souhlaseny, pozbývá toto prohlášení svou platnost.

Výrobek: zametací stroj s odsávacím zařízením nástavný přístroj

Typ: KM 105/180 R Bp 1 186-050.0 KM 105/180 R Bp Pack 1 186-051.0

Příslušné směrnice EU:

Použité harmonizační normy

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Použitý postup posuzování shody:

2000/14/ES: Příloha V

Hladinu akustického dB(A)

Namerenou: 90

Garantova- 93

nou:

Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

Zplnomocněná osoba pro sestavení dokumentace:

S. Reiser

Alfred Kärcher SE & Co. KG

Porucha Odstranění
Zařízení nepojíždí nebo jen pomalu	Posadte se do sedadla řidiče, aktivuje se kontaktní spínač sedadla.
	Nechte v zákaznickém servisu zkontrolovat pojistku pojezdového motoru FU 13
	Nabití nebo výměna baterie
	Povolte parkovací brzdu
	Zkontrolujte případně zamotané pásky a provázky.
	Informujte zákaznickou službu firmy Kärcher
Pískavý hluk v hydraulice Doplňte hydraulickou kapalinu
Kartáče se otáčejí jen pomalu nebo se neotáčejí vůbec	Zkontrolujte případně zamotané pásky a provázky.
	Informujte zákaznickou službu firmy Kärcher
Nedostatečná nebo žádná sací síla v prostoru kartáčů.	Vyčistěte prachový filtr
	Informujte zákaznickou službu firmy Kärcher
Přístroj práší Nastavte boční těsnění
Zametací mechanismus nezametá všechno	Vyprázdněte nádobu na nametené nečistoty
	Vyčistěte prachový filtr
	Výměna zametacího válce
	Nastavte sběrný prostor
	Vyměnte těsnicí pásv v nádobě na zametené nečistoty
	Odstraňte zablokování zametacího válce
	Informujte zákaznickou službu firmy Kärcher
Nádoba na nametený materiál se nezvedá nebo nespouští	Zkontrolujte pojistky.
	Odstranění zajišťovací opěry z nádoby na zametené nečistoty
	Informujte zákaznickou službu firmy Kärcher
Nádoba na zametené nečistoty se otáčí pomalu nebo se neotáčí vůbec	Informujte zákaznickou službu firmy Kärcher
Provozní poruchy s hydraulicky ovládanými díly	Informujte zákaznickou službu firmy Kärcher

Technické údaje

		KM 105/180 R Bp Classic	KM 105/180 R Bp Pack Classic
Údaje o zařízení
Jízdní rychlost, vpřed km/h 6 6
Jízdní rychlost, vzad km/h 3 3
Stoupání (max.) -- 14% 14%
Plošný výkon bez postranní metly m	^2 /h 4680 4680
Plošný výkon s 1 postranní metlou	m ^2 /h 6300 6300
Pracovní šířka bez postranní metly	mm	780	780
Pracovní šířka s 1 postranní metlou	mm	1050 1050
Druh krytí chráněný proti kapající vodě	-- IPX 3	IPX 3
Délka použití při zcela nabité baterii	h	2,5	2,5
Elektroinstalace
Kapacita baterií	V, Ah	---	36, 240
Sada baterie	kg	---	300
Hydraulika
Typ hydraulického oleje	-- HV 46	HV 46
Nádoba na nametené nečistoty
Maximální vykládací výška	mm	1340 1340
Objem nádoby na nametené nečistoty	I	180	180
Zametací válec
Průměr kartáčových válců mm 280 280
Šiřka zametacích válců mm 780 780
Otáčky 1/min 360 360
Sběrný prostor mm 80 80
Postranní metla
Průměr bočních košťat mm 580 580
Otáčky 1/min 80 80
Celogumové oplástění
Velikost vpředu -- 4.00-6 4.00-6
Velikost vzadu	-	300 x 145 – 6	300 x 145 – 6
Brzda
Přední kola	- mechanická	mechanická
Zadní kolo	- Elektrický	Elektrický
Filtrace a sání
Konstrukce	- Rukávový filr	K dispozici jako volitelné příslušenství: Ploché skládané filtry a kulaté filtry	Rukávový filtrK dispozici jako volitelné příslušenství: Ploché skládané filtry a kulaté filtry
Otáčky 1/min 2600 2600
Filtracní plochý sáček filtr na jemný prach m	^2	5,2	5,2
Jmenovitý podtlak sací systém mbar 6		6
Jmenovitý objemový proud sací systém m	^3/_h	600 600
Vibrační systém	- Elektromotor	Elektromotor
Podmínky prostředí
Teplota	°C	-5 až +40	-5 až +40
Vzdušná vlhkost, ne orosené %	0 -	90	0 - 90
Zjištěné hodnoty dle EN 60335-2-72
Emise hluku
Hladina akustického tlaku L _pA	dB(A)	70 70
Kolísavost K _pA	dB(A)	3	3
Hladina akustického výkonu L _wA + Kolísavost K _wA	dB(A)	93 93
Přístrojové vibrace
Hodnota vibrace ruka-paže	m/s ^2	0,7	0,7
Sedadlo	m/s ^2	0,5	0,5
Kolísavost K	m/s ^2	0,1	0,1
Rozměry a hmotnost
Délka x Šiřka x Výška	mm	1347 x 1065 x 1388	1847 x 1065 x 1388
Poloměr otáčení vpravo	mm 2470	2470
Poloměr otáčení vlevo	mm 2470	2470
Prázdný (bez/s baterii)	kg	560/860	560/860
Povolená celková hmotnost	kg	1224	1224
Přípustné zatížení přední nápravy	kg	734	734
Přípustné zatížení zadní nápravy	kg	490	490
Technické změny vyhrazeny.

Splošna navodila ..... SL 1

Varstvo okolja ..... SL 1

Garancija ..... SL 1

Pribor in nadomestni deli SL 1

Simboli v navodilu za obrato- vanje ..... SL 1

Simboli na napravi ..... SL 1

Namenska uporaba ..... SL 2

→ Stroj preglejte glede poškodb.

Všeobecné pokyny ..... SK 1

jeho určením .... SK 2

Predvídatel'né chybné pou-

žívanie .... SK 2

Bezpečnostné pokyny ..... SK 2

Bezpečnostné pokyny k ob- sluhe . . . . . . . . . . . . . . SK 2

Bezpečnostné pokyny k jaz- de. . . . . . . . . . . . . . . . . . SK 2

Prístroje s výškovým vypráz- dnením. . . . . . . . . . . . SK 3

Prístroje s ochrannou stre- chou vodiča . . . . . . . . SK 3

Bezpečnostné pokyny k ošetrovaniu a údržbe . . . SK 3

Funkcia....SK 3

Pokyny k vykládke. . . . . . . . SK 3

Všeobecné pokyny..... SK 5

Práce kontroly a údržby. SK 5

Bezpečnostné pokyny pre batérie .... SK 5

Nabíjanie batérií. . . . . . SK 5

Prevádzka....SK 6

Nastavenie sedadla vodiča SK 6

Spustenie stroja ..... SK 6

Starostlivost' a údržba ..... SK 7

Všeobecné pokyny..... SK 7

Čistenie SK 7

Intervaly údržby ..... SK 7

Údržbárske práce. . . . . . SK 8

EÚ Vyhlásenie o zhode ..... SK 10

Technické údaje SK 11

■ Parkoviská
■ Výrobné zariadenia
■ Logistické oblasti
Hotel
■ Maloobchod
■ Sklady
■ Chodníky

Bezpečnostné pokyny k obsluhe

Bezpečnostné pokyny k jazde

⚠NEBEZPEČENSTVO

Nebezpečenstvo poranenia! Skontrolujte pred jazdou nosnost podkladu.

⚠NEBEZPEČENSTVO

Prístroje s výškovým vyprázdnením

⚠ NEBEZPEČENSTVO

Nebezpečenstvo poranenia!

→ Pri činnostiach na výškovom vyprázdnení musíte nádobu na smeti úplne zdvihnút' a zabezpečit'.
→ Zabezpečenie vykonávajte iba mimo nebezpečnej oblasti.

Prístroje s ochrannou strechou vodiča

POKYN

Bezpečnostné pokyny k ošetrovaniu a údržbe

→ Nepoužívajte vysokozdvižné vozíky.

Dôležité upozornenie: každá doska musí byt' vždy upevnená 2 skrutkami

→ Uvoľnit' parkovaciu brzdu, pritom stlačit' pedál.
→ Zablokovat' parkovaciu brzdu, pritom stlačit' brzdový pedál.

Práce kontroly a údržby

Upozornenie: Popis nájdete v kapitole Starostlivost' a údržba.

Bezpečnostné pokyny pre batérie

	Likvidácia!
	Nehádžte batérie do domového odpadu!
	Výstraha pred nebezpečným elektrickým napätím!

⚠️ Nebezpečenstvo

Nebezpečenstvo zranenia! Dbajte na bezpečnostné predpisy pri manipuláciu s batériami. Dodržiavajte návod na použitie výrobcu nabíjačky.

→ Vytiahnite zástrčku na batérie zo stroja a spojte ju so zástrčkou nabíjačky.
→ Zasuňte zástrčku nabíjačky do predpisovej zásuvky 16 A, nabíjačka nabíja samostatne.
→ Vykonajte nabíjanie podľa údajov uvedených v návode na používanie nabíjačky.

Odporučené nabíjačky (vhodné k práve použitým batériám) sú elektronicky regulované a nabíjací postup sa ukončí samočinne.

	Objednávacie číslo
Batériový blok 36 V, 240 Ah, (v boxe, nená-ročný na údržbu) *	6.981-067.0
Nabíjačka 36 V, 40 A 6	981-066.0
* Prístroj potrebuje 1 balík batérií

Bezpodmienečne dbajte na pokyny výrobcu batérií a riad'te sa nimi.

Kontrola stavu nabitia batérie

Stav nabitia batérie sa zobrazuje na displeji zametacieho stroja.

36.7 V BATT. 36 V Σ 5.0 % + -

Ak kontrolka nabitia batérie svieti na červeno:

→ Batéria je vybitá. Prevádzka zametania sa ukončí automaticky (opätovné uvedenie zametacieho agregátu do prevádzky je možné len po nabití batérie).
→ Odíd'te strojom priamo k nabíjacej stanici, vyhnite sa pritom stúpaniu.
→ Nabite akumulátor.

Prevádzka

Nastavenie sedadla vodiča

→ Stlačte o podržte stlačený brzdový pedál.
→ Povol'te parkovaciu brzdu.

Íst' dopredu

→ Stlačte plynový pedál pomaly dopredu.

Jazda dozadu

⚠️Nebezpečenstvo

→ Filter jemného prachu očistite pomocou tlačidla na čistenie filtra.

Obslužná páčka

2 Obslužná páka nádoby na smeti

3 Ovládacia páka zametacieho valca

4 Obslužná páka klapky nádoby

Obslužná páka nádoby na smeti

→ Obslužná páka nádoby na smeti (2) dopredu: Nádoba na smeti sa spustí.
→ Obslužná páka nádoby na smeti (2) do-zadu: Nádoba na smeti sa zdvihne.

Obslužná páka zametacieho valca

→ Ovládacia páka zametacieho valca (3) dopredu: Zametací valec sa zdvihne.
→ Ovládacia páka zametacieho valca (3) dozadu: Zametací valec sa spustí.

Obslužná páka klapky nádoby

→ Obslužná páka klapky nádoby (4) dopredu: Klapka nádoby na smeti sa otvorí.

Upozornenie: Zelená kontrolka musí svietit'.

→ Obslužná páka klapky nádoby (4) doza- du: Klapka nádoby na smeti sa uzavrie. Upozornenie: Červená kontrolka musí svietit'.

Zametanie suchej podlahy

→ Pri plošnom čistení:

Ovládacia páka zametacieho valca a bočnej metly (1) dozadu: Zapnutie za- metacieho valca. Ovládacia páka zametacieho valca (3) dozadu: Zametací valec sa spustí.

→ Obslužná páka klapky nádoby (4) dopredu: Klapka nádoby sa neotvára. Upozornenie: Zelená kontrolka musí svietit'.

→ Pri plošnom čistení:

Ovládacia páka zametacieho valca a bočnej metly (1) dozadu: Zapnutie za- metacieho valca. Ovládacia páka zametacieho valca (3) dozadu: Zametací valec sa spustí.

→ Obslužná páka klapky nádoby (4) dopredu: Klapka nádoby sa neotvára. Upozornenie: Zelená kontrolka musí svietit'.

→ Nikdy nesiahajte medzi tyče vypráz-dňovacej mechaniky. Nezdržiavajte sa pod zdvihnutou nádobou.

POZOR

Nebezpečenstvo zranenia a poškodenia!

→ Nadvihnutie zametacieho valca a bočnej metly ovládacími pákami: Ovládacia páka 1 do stredu a ovládacia páka 3 dopredu.

→ Uzavrite klapku nádoby, k tomu obslužnú páku (4) dozadu.

Upozornenie: Zelená kontrolka musí svietit'.

→ Zdvihnite nádobu na smeti, k tomu obslužnú páku nádoby na smeti (2) dozadu.

→ Otvorte klapu nádoby, k tomu zatlačte obslužnú páku klapky nádoby (4) dopredu a vyprázdnite nádobu na smeti.

→ Stlačte podržte stlačený brzdový pedál.
→ Zatiahnite ručnú parkovaciu brzdu.
→ Klúčik zapalovania otočit' na "0" a vytiahnut'.

Preprava

⚠NEBEZPEČENSTVO

Škody pri preprave!

Nebezpečenstvo zranenia a poškodenia! Pri uskladnení zariadenia zohl'adnite jeho hmotnost'.

→ Odstavte zametací stroj na rovnej plocha v suchom prostredí chránenom pred mrazom. Chráně krycí materiál pred prachom.

→ Zdvihnite zametací valec a bočnú kefu, aby sa nepoškodili štetiny.

→ Uzavrite klapku nádoby.

Starostlivost' a údržba

⚠UPOZORNENIE

Nebezpečenstvo poškodenia následkom skratu!

Údržba vykonávaná zákazníkom

Údržba po opotrebovaní:

Údržba vykonávaná službou zákazníkom

Aby ste nestratili nárok na záruku, musíte počas záručnej doby všetky servisné a údržbárske práce nechat' urobit' servisnej službe firmy KÄRCHER podl'a zosšitu údržby.

Údržbárske práce

Príprava:

→ Pri vyberaní batérie je nutné dávat' po- zor, aby sa najskôr odpojil mínusový pól.
→ Upevnite laná žeriava na 4 očká súpravy s batériami a opatrne zdvihnite batérie.

Skontrolujte stav hydraulického oleja a doplňte hydraulický olej

POKYN

Nádoba na smeti sa nesmie poškodit'.

→ Otvorte kryt motora.

→ Skontrolujte stav hydraulického oleja v priezore.

– Ak je stav oleja pod označením "MIN", doplňte hydraulický olej.

→ Odskrutkjte uzatvárací kryt plniaceho otvoru oleja.

→ Vyčistite oblast' plnenia.

→ Doplňte hydraulický olej.

Druh oleja: Vid' technické údaje

→ Naskrutkujte uzatvárací kryt plniaceho otvoru oleja.

1 Nádrž na smeti
2 Bezpečnostná tyč
3 Zametací valec

→ Vypnite prístroj.

→ Vyprázdnenú nádobu na nečistoty nadvihnite do koncovej polohy. Zametací valec je viditelný.

Zaistite nádobu na nečistoty. Pozrite si kapitolu „Zaistenie nadvihnutej nádoby na nečistoty“.

Tvar vyčistenej plochy by mal tvorit' pravidelný obdížnik so šírkou 80-85 mm.

Skontrolujte a nastavte pracovní plochu bočnej metly.

→ Upravte pracovní plochu pomocou dvoch nastavovacích skrutiek.

→ Skontrolujte pozametanú plochu.

→ Filter jemného prachu očistite pomocou tlačidla na čistenie filtra.

→ Vyprázdnite nádobu na smeti.

Používajte len poistky s rovnakou hodnotou.

① ② ③ A B FU FU FU FU FU 07 90 84 05 06 FU FU FU FU FU 07 98 06 11 52

1 Poistková skrinka A

2 Poistková skrinka B

3 Drážkovaná matica

→ Vyskrutkujte matice s drážkou.
→ Otvorte kryt na bezpečnostnej skrini.
→ Skontrolovat' poistky.
→ Chybné poistky vymeňte.

Poistková skrinka A

Výrobok: Zametací vysávač nadstavba

Typ: KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp Pack

1.186-051.0

Úroveň akustického výkonu dB(A)

Nameraná: 90

Zaručovaná: 93

Pühkimisrežiim..... ET 6
