KULLANIM KILAVUZU KM 105180 R Bp Pack Classic Kärcher

Genel bilgiler ..... TR 1

Çevre koruma ..... TR 1

Garanti ..... TR 1

Aksesuarlar ve yedek parça- lar. TR 1

Kullanım kılavuzundaki sem- boller ..... TR 1

Cihaz üzerindeki semboller TR 1

Kurallara uygun kullanım ..... TR 2

Öngörülebilir hatalı kullanım TR 2

Uygun zeminler ..... TR 2

Güvenlik uyarıları. . . . . . . . . TR 2

Kullanıma yönelik güvenlik uyarıları ..... TR 2

Sürüş moduna yönelik güvenlik uyarıları ..... TR 2

Aküyle çalıştırılan cihazlara yönelik güvenlik uyarıları TR 3

Yüksek boşaltma özellikleri ci-hazlar ..... TR 3

Sürücü koruma tavanlı ci-hazlar ..... TR 3

Cihazın taşınmasına yönelik güvenlik uyarıları ..... TR 3

Koruma ve bakıma yönelik güvenlik uyarıları ..... TR 3

Fonksiyon ..... TR 3

İndirme bilgileri ..... TR 3

Kullanım ve çalışma elemanları TR 4

Süpürge makinesinin resmi TR 4 Kumanda elemanları ... TR 4

Cihazı çalıştırmaya başlamadan

önce....TR 5

El freninin kilitlenmesi/çözül- mesi ..... TR 5

İşletime alma ..... TR 5

Genel bilgiler ..... TR 5 Kontrol ve bakım çalışmaları TR 5

Akülerin güvenlik uyarıları TR 5

Akülerin şarj edilmesi... TR 5

Çalıştırma ..... TR 6

Sürücü koltuğunun ayarlan- ması ..... TR 6

Cihazı çalıştırma ..... TR 6

Cihazı sürme ..... TR 6

Süpürme modu: ..... TR 6

Süpürge haznesinin boşaltıl- ması ..... TR 6

Cihazın kapatılması .... TR 7

Taşıma. TR 7

Depolama/durdurma ..... TR 7

Koruma ve Bakım ..... TR 7

Genel bilgiler ..... TR 7 Temizlik ..... TR 7

Bakım aralıkları ..... TR 7

Bakım çalışmaları ..... TR 7

AB uygunluk bildirisi ..... TR 10

Arizalarda yardım ..... TR 11

Teknik Bilgiler ..... TR 11

Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

Genel bilgiler

Ambalajı açarken bir nakliye hasarı tespit edilirse, satış merkezinizi bilgilendirin.

– Cihazın üzerindeki uyarı ve bilgi tabelaları tehlikesiz kullanım için önemli bilgiler verir.

- Kullanım kılavuzundaki uyarıların yanında yerel yönetimin belirlediği güvenlik ve kaza önleme talimatları dikkate alınmalıdır.

Çevre koruma

	Ambalaj malzemeleri geri dönüş- türülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lüt- fen tekrar kullanılabilecekleri yer- lere gönderin.
	Eski cihazlarda, yeniden değer- lendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Bu nedenle eski cihazları lütfen öngörülen toplama sistemleri aracı- lijyla tasfiye edin.

Aküler, yağ, yakıtlar ve benzeri maddeler doğaya ulaşmamalıdır. Bu maddeleri lütfen uygun toplama sistemleri ile tasfiye edin.

İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

Aksesuarlar ve yedek parçalar

TEHLIKE

Tehlikeleri önlemek için, onarımlar ve yedek parça montaj sadece yetkili müşteri hizmetleri tarafından yapılmalıdır.

– Sadece üretici tarafından onaylanmış aksesuar ve yedek parçalar kullanılmalıdır. Orijinal aksesuar ve orijinal yedek parçalar, cihazın güvenli ve arızasız bir biçimde çalışmasının güvencesidir.

– Yedek parçalar hakkında diğer bilgileri, www.kaercher.com adresindeki Servis bölümünden alabilirsiniz.

Kullanım kılavuzundaki semboller

TEHLIKE

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye karşı uyarır. ⚠UYARI

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma karşı uyarır.

TEDBIR

Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek olası tehlikeli bir durum uyarısı.

DIKKAT

Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Cihaz üzerindeki semboller

	Sýcak yüzeyler nedeniyle yanma tehlikesi! Cihazda çalýbmaya bablamadan önce, egzoz sistemini yeterinde soðutun.
	Cihazdaki çalısmalar. her zaman uygun eldivenlerle yapın.
	Hareketli araç parçalar arasında sıkışma nede-niyle ezilme tehlikesi.
	Hareketli parçalar nede-niyle yaralanma tehlikesi. Elinizi içeri sokmayın.
	Yangın tehlikesi. Yanan veya kor halindeki mad-deleri temizlemeyin.
	Zincir bağlantı noktası / Vinç noktası
	Kriko bağlantı noktaları
	Süpürme haznesi kaldın-mışken yapılan sürüşler-de zeminin maksimum eğimi.
	Arac: sürüş yönünde sa-dece maksimum %14'ekadar eğimlerde sürün.
	Dikkat Dönen fırça (dön-me yönüne dikkat edin).
	Tehlikeli elektrik akım:na karşı uyarı!
	Uyarı:y: dikkate alın!
	Yavaş sürün!
	Lütfen kullanma kılavuzu- nu okuyun ve kılavuza göre hareket edin!
	Hasar görme tehlikesi! İnce toz filtresini y:kama-y:n.

Kurallara uygun kullanım

Süpürge, ticari kullanımdaki taban alanlarının temizlenmesi ve örn. aşağıdaki kullanım alanları için öngörülmüştür:

■ Park yerleri
■ Üretim tesisleri
■ Lojistik alanları
■ Otel
■ Perakende sektörü
■ Depo alanları
■ Yay kaldırımları

• Bu süpürme makinesi, iç ve dış alanlarda kirlenmiş yüzeyleri temizlemek için üretilmiştir.
  – Cihaz, çalışma düzenekleriyle birlikte kullanılmadan önce düzgün durum ve çalışma güvenliği kontrollerinden geçirilmelidir. Eğer hasar veya eksik var ise kullanılmamalıdır.
• Bu süpürme makinesini sadece bu kullanım kılavuzundaki bilgilere uygun olarak kullanın.
  – Cihaz üzerinde değişiklikler yapılma-malıdır.
  – Cihaz, sadece kullanım kılavuzunda açıklanan zeminler için uygundur.
  – Sadece işletmeci veya yetkilisi tarafından, makine kullanımı için onaylanmış yüzeyler temizlenmelidir.
  – Genel olarak şu geçerlidir: Kolay tutuşabilen maddeleri cihazdan uzak tutun (Patlama/yanma tehlikesi).

Öngörülebilir hatalı kullanım

Asla patlayıcı sıvılar, yanıcı gazlar ve de inceltilmiş asit ve çözücü süpürmeyiniz/madde temizlemeyiniz! Buna, emilen havayal girdaba tutulduğu zaman patlayıcı buharlar oluşturabilen benzin, tiner veya motorin de dahil edilir, ayrıca aseton, inceltilmiş asit ve çözücü madde de sayılabilir, çünkü bunlar cihazda kullanılmakta olan malzemelere bulaşabilir.
→ Reaktif metal tozlarını (örn. alüminyum, magnezyum, çinko), kesinlikle süpür-meyin/emdirmeyin, bu tozlar güçlü alkali ya da asitli temizlik maddeleri ile bağlantı olarak patlayıcı gazlar oluşturur.
→ Yanan veya kor halindeki maddeleri süpürmeyiniz/temizlemeyiniz.
→ Cihaz, sağlığa zararlı maddelerin süpürülmesi için uygun değildir.
→ Tehlike bölgesinde bulunmak yasaktır. Patlama tehlikesi olan odalarda cihazın çalıştırılması yasaktır.
→ Refakatçi kişilerin araca alınmasına izin verilmemektedir.
→ Bu cihazla nesnelerin itilmesi/çekilmesi veya taşınmasına izin verilmez.

Uygun zeminler

• Asfalt
  – Sanayi zeminleri
  – Çimentolu döşeme
• Beton
• Kaldırım taşları

Güvenlik uyarıları

Kullanıma yönelik güvenlik uyarıları

→ Cihaz, hava ve kara mesafelerine uyulabilmesi için deniz seviyesinden 2.000 metrenin üzerindeki rakımlarda kullanılmamalıdır.
→ (Yalnızca Finlandiya'da geçerli olmak üzere) Cihaz, PVC hortum hatt.yla donat.Imışsa düşük ortam sıcak.klar.nda (0°C altında) kullanılmamaldir. Cihazın.za dair sorularn.z varsa lütfen Kircher ile iletişime geçin.
→ Cihaz, çalışma düzenekleriyle birlikte kullanılmadan önce düzgün durum ve çalışma güvenliği kontrollerinden geçirilmelidir. Eğer hasar veya eksik var ise kullanılmamalı.d.r.
→ Tehlikeli alanlarda (örneğin benzin istasyonu) cihazın kullanılması durumunda gerekli emniyet tedbirlerinin dikkate alınması gerekir. Patlama tehlikesi olan odalarda cihazın çalıştırılması yasaktır.

TEHLIKE

Yaralanma tehlikesi!

→ Aşağı: düşen nesnelerin kullanıc: personele çarpma ihtimali olan bölgelerde, aşağı: düşen nesnelere karşı: koruyucu tavan olmadan cihazı çalıştı rmayın.
→ Kullanıcı personel cihaz: talimatlara uygun olarak kullanmalıdır. Personel, yerel kuralları dikkate almalı ve çalışma sırasında özellikle çocuklar olmak üzere 3. şahılara dikkat etmelidir.

→ Prensip olarak motorlu taşıtlar için geçerli koruyucu önlemler, kurallar ve düzenlemelere uyulmal.dır.
→ Çalışmaya başlamadan önce, kullan:m personeli tüm koruma tertibatlarının düzgün şekilde takılmış olduğundan ve çalıştığından emin olmalıdır.
→ Cibazın kullanım personeli, diğer insanlarla veya mallarıyla oluşan kazalardan sorumludur.
→ Kullan:m personelinin s:kı oturan giysiler giymesine dikkat edin. Sağlam ayakkabılar giyin ve gevşek giysilerden kaçın:n.n.
→ Harekete geçmeden önce yakındaki bölgeyi kontrol edin (örn. çocuklar). Görüşün yeterli olmasına dikkat edin!
→ Cihaz, motor çalışırken kesinlikle gözetimsiz durumda bırakılmamalıdır. Kullanıcı personel, ancak motor durduktan, cihaz denetimsiz hareketlere karşı emniyete alındıktan ve anahtar çekildikten sonra cihazı terk etmelidir.
→ Cihazın yetkisiz bir şekilde kullanılması n önlemek için, anahtar çekilmelidir.
→ Cihaz, sadece kullan:m konusunda eğitim almış ya da kullan:m konusundaki yeteneklerini ispatlamış ve kullan:m için açık bir şekilde görevlendirilmiş kişiler tarafından kullan:lmal:dır.
Bu cihaz, gerekli fiziksel, duyusal ya da ruhsal yeteneklere sahip kişiler (çocuklar dahil) ya da deneyim ve/veya bilgi olmaması durumunda güvenlikten sorumlu bir kişinin gözetimi alt.ndaki veya cihaz:n nasıl kullan:lması gerektiği konusunda talimatlar alm:ş kişiler tarafından kullan:m için üretilmiştir.
→ Cihazla oynamamaların sağlamak için çocuklar gözetim altında tutulmalıdır.

TEDBIR

Hasar tehlikesi! Süpürme silindirine dolanabilecekleri için bantlar, ipler veya telleri süpürmeyin.

Sürüş moduna yönelik güvenlik uyarıları

TEHLIKE

Yaralanma tehlikesi! Sürüşten önce zeminin taşıma kapasitesini kontrol edin.

TEHLIKE

Kaza tehlikesi, yaralanma tehlikesi!

Çok büyük eğimlerde devrilme tehlikesi.

• Aracı sürüş yönünde sadece maksimum %14'e kadar eğimlerde sürün. Hızlı virajlarda devrilme tehlikesi (özellikle sol dönüşlerde).
  – Virajlarda yavaş sürün.
  Stabil olmayan zeminlerde devrilme tehlikesi.
• Cihazı sadece sabitlenmiş zeminlerde hareket ettirin.
  Çok büyük yan eğimde devrilme tehlikesi.
• Aracı sadece sürüş yönünün enine doğru maksimum %10'a kadar eğimlerde sürün.

Aküyle çalıştırılan cihazlara yönelik güvenlik uyarıları

Not: Sadece Kärcher tarafından tavsiye edilen aküler ve şarj cihazlarını kullanın, garanti yükümlülüğü bulunmaktadır.

• Akü üreticisi ve şarj cihazı üreticisinin kullanma talimatlarına mutlaka uyulmalıdır. Akülerin kullanılmasına yönelik yasalara dikkat edin.
• Aküleri kesinlikle boşalmış durumda bırakmayın, aksine mümkün olduğunca kısa süre içinde tekrar şarj edin.
  – Kaçak akımları önlemek için aküleri her zaman temiz ve kuru tutun. Metal tozları gibi kirlerden koruyun.
  – Her hangi bir alet ya da benzeri cisimleri akünün üzerine koymayın. Kısa devre ve patlama tehlikesi.
• Kesinlikle akünün yakınında ya da akü şarj bölümünde açık ateşle çalışmayın, kivılcım oluşturmayın ya da sigara içmeyin. Patlama tehlikesi.
  – Tahrik motoru giri sıcak parçalara dokunmayın (yanma tehlikesi).
  – Akü asidiyle çalışırken dikkatli olun. İlgili güvenlik talimatlarına dikkat edin!
  – Kullanılmış aküleri, 91/ 157 EWG sayılı AB yönetmeliğine uygun olarak çevreye zarar vermeyecek şekilde imha edin.

Yüksek boşaltma özellikleri cihazlar

TEHLIKE

Yaralanma tehlikesi!

→ Yüksek boşaltma kısmında çalışırken süpürge haznesini tamamen kaldırın ve emniyete alın.
→ Emniyete alma işlemini sadece tehlike bölgesinin dışında yapın.

Sürücü koruma tavanlı cihazlar

NOT

Sürücü koruma tavan: (opsiyonel), düşen büyük parçalara karşı koruma sağlar. Fakat bu bileşenler takla atma emniyeti sağlamaz!

→ Her gün koruyucu tavanda hasar olup olmad:ğ₁n₁ kontrol edin.
→ Koruyucu tavan veya diğer bileşenlerinden birisi hasarlı ysa tüm koruyucu tavanın değiştirilmesi gerekir.
→ Koruyucu tavan üzerinde değişiklik yapı lması veya Kärcher tarafından onaylanmamış bileşenler, yapı parçaları veya yapı grupların n kullan lması yasaktır ve duruma göre koruyucu tavanın işlevini kısı tlayabilir.

Cihazın taşınmasına yönelik güvenlik uyarıları

→ Römorklar veya araçlar üzerinde taşıma sırasında cihazın boş ağırlığı nı (taşıma ağırlığı) dikkate alın.
→ Cihazın taşınması için akü konektörünü çıkartın ve cihazı sabitleyin.

Koruma ve bakıma yönelik güvenlik uyarıları

→ Cihazın temizlenmesi ve bakımlı, parçaların değiştirilmesi ya da başka bir fonksiyona geçişten önce, cihaz kapatılmalı ve anahtar çekilmelidir.
→ Çekiş pili olan cihazlarda tüm bakım ve koruyucu bakım çalışmalarında pil, pil bağlantı kesim yeri (pil soketi) üzerinden cihazın elektrik sisteminden ayrılmalı.dır.
→ Elektrik sistemindeki çalışmalar sırasında akü kutup başlar: sökülmelidir. Bunun için önce eksi kutbu ardından art: kutbu sökün.
Pil bağlantı işlemi ters sırada gerçekleştirilir. Önce artı kutbu ardından eksi kutbu bağlayın.
→ Cihazı, hortumu veya tazyikli suyla temizlenmemelidir (kısa devre veya başka hasar tehlikesi).
→ Onarmlar, sadece yetkili müşteri hizmetleri merkezleri ya da geçerli tüm güvenlik kurallar. hakkında bilgi sahibi olan bu bölgeye ait teknisyenler tarafından yapılmalı.d.r.
→ Ticari amaçla kullanılan yeri değiştirilmiş cihazlara yönelik geçerli yerel güvenlik kontrolüne dikkat edin.
→ Cihazdaki çalışmalar her zaman uygun eldivenlerle yapın.

Fonksiyon

Süpürme makinesi, süpürme kanadı prensibine göre çalışır.

– Döner süpürme silindiri kiri doğrudan süpürme haznesine aktarır.
– Yan fırça, süpürme yüzeyinin kenarlarını ve köşelerini temizler ve kiri döner silindirin şeridine gönderir.
– İnce toz, bir toz filtresi üzerinden süpürme fanından geçirilerek emilir.

İndirme bilgileri

Tehlike

Yaralanma tehlikesi, hasar tehlikesi! Yükleme sırasında cihazın ağırlığı na dikkat edin!

Ağırlık (aküler hariç) 560 kg*
Ağırlık (akülerle birlikte) 860 kg*
* Montaj setleri takılmışsa ağırlık buna uy-gun olarak daha yüksek olur.

→ Forklift kullanmayın.

→ Cihazı yüklerken uygun bir rampa veya bir vinç kullanılmalıdır!
→ Bir rampa kullanırken dikkat edin: Zemine olan mesafe 70 mm.
→ Cihaz bir palet üzerinde teslim edilirse, birlikte verilen kerestelerle bir indirme rampası hazırlanmalıdır. Bu konudaki kılavuzu 2. sayfada bulabilirsiniz (zarfın iç sayfası).
Önemli uyarı: Her kereste 2 civatayla vidalanmalıdır.

Kullanım ve çalışma elemanları

A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

B ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉟ ㉳ ㉟ ㉟a ㉟b ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟w ㉟x ㉟y ㉟z

C 1 2 3 4 5 6 7 8 9

Süpürge makinesinin resmi Kumanda elemanları

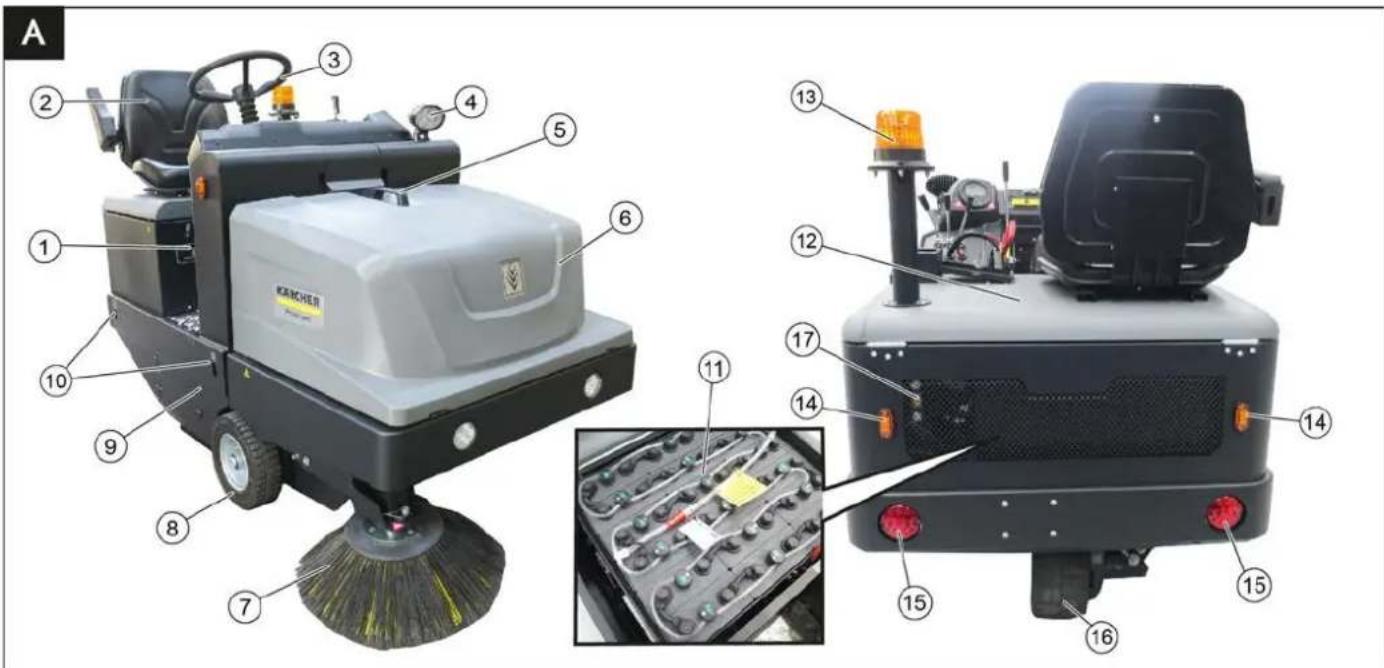

Şekil A

1 Tip levhasi
2 Koltuk (koltuk kontak şalterli)
3 Direksiyon simidi
4 Blue Spot (opsiyon)
5 Kilit düğmeli tutamak
6 Cihaz kapağı
7 Yan fırça, sağ
8 Ön tekerlek
9 Süpürme merdanesine erişim
10 Sabit bağlama noktası

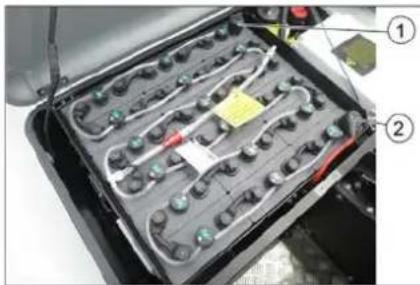

11 Akü seti (sadece KM 105/180 R Bp Pack tesli-mat kapsamındadır)
12 Motor kaputu
13 Tepe lambası
14 Sinyal Iambası (Opsiyon)
15 Arka lambalar (opsiyon)
16 Tahrik tekerleği
17 Hidrolik yağ kontrol camı

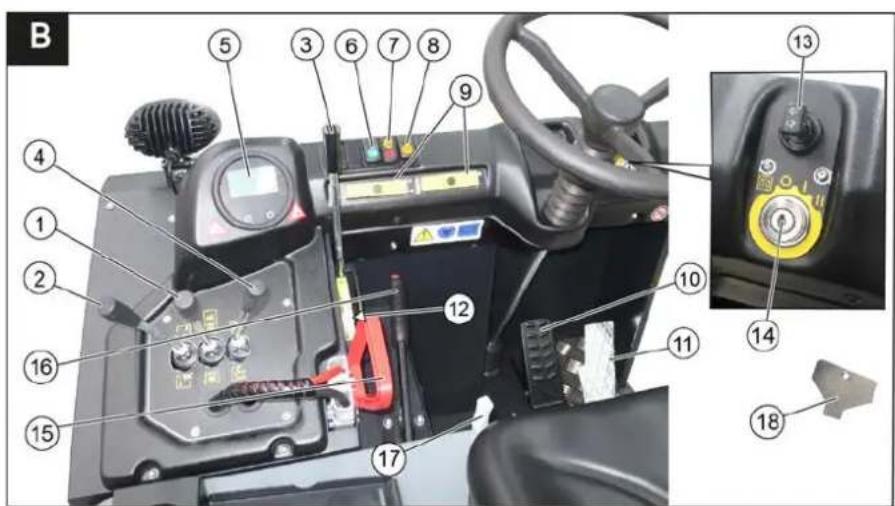

Şekil B

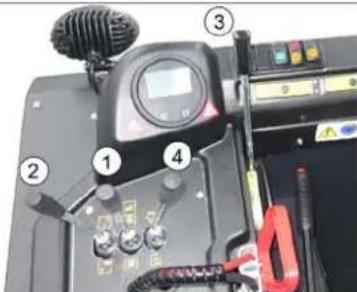

1 Süpürge silindiri ve yan süpürgeler kolu Kol ileri: Süpürge silindiri içeri ve yan süpürgeler indirilir ve içeri. Kol geriye: Süpürge silindiri içeri

2 Kumanda kolu Süpürme haznesi Süpürge haznesinin kaldırılması/indirilmesi

3 Süpürge silindiri kolu Süpürge silindiri kolunu kaldırma ve in- dirme

4 Kumanda kolu Hazne kapağı Hazne kapağını açma / kapatma

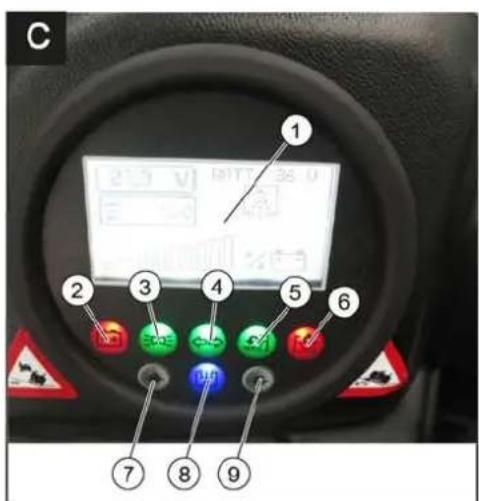

5 Kontrol lambaları ve ekran

6 Lamba şalteri (opsiyon)

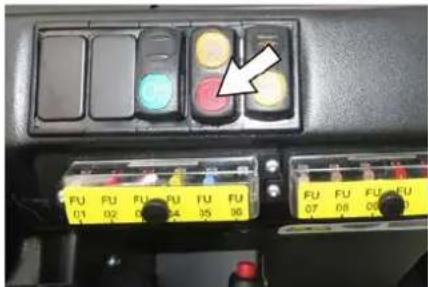

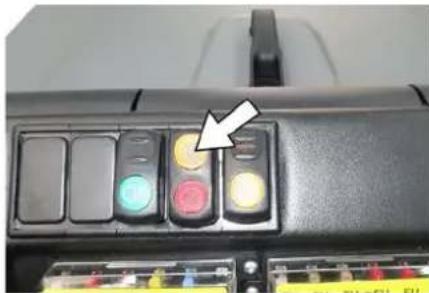

7 Fan ve filtre temizleme şalteri Orta konum: Filtre temizliği ve fan kapa- İl Ön konum: Vantilatör açık Arka konum: Filtre temizliği açık

8 Korna şalteri

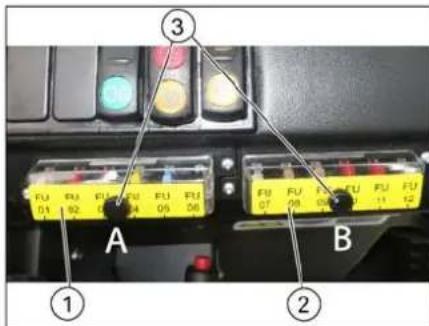

9 Sigortalar

10 Fren pedali

11 Gaz pedali İleri/geri

8 Korna şalteri 9 Sigortalar 10 Fren pedali 11 Gaz pedali İleri/geri

12 Süpürge silindiri aşınma ayarı / süpürme seviyesi ayarı
13 Sinyal şalteri (opsiyon)
14 Kontak kilidi Konum 0: Motorun kapatılması Konum 1: Kontak açık Konum 2: Motorun çalıştırılmas
15 Akü soketi
16 Park freni
17 Koltuk ayarlama kolu
18 Süpürge silindirine erişim anahtarı

Kontrol lambaları ve ekran

Şekil C

1 Ekran göstergesi (pil kapasitesi)
2 Akü şarj kontrolü
3 Çalışma aydınlatması kontrol lambası
4 Sinyal lambasının kontrol lambası
5 Kir kabı kapağını kontrol lambası açık
6 Kir kabı kapağını uyarı lambası kapalı
7 Boş
8 Filtre temizleme göstergesi etkin
9 Boş

Cihazı çalıştırmaya başlamadan önce

El freninin kilitlenmesi/çözülmesi

→ El frenini çözün, bu sırada fren pedalına basın.
→ El frenini kilitleyin, bu sırada fren peda-lına basın.

İşletime alma

Genel bilgiler

→ Süpürme makinesini düz bir yüzeye bırakın.
→ Kontak anahtarını çıkartın.
→ Park frenini kilitleyin.

Kontrol ve bakım çalışmaları

Çalışmaya başlamadan önce her gün

→ Akü şarj durumunu kontrol edin, gerekirse aküleri şarj edin (bkz. "Akülerin şarj edilmesi" bölümü).
→ Süpürme merdanesinde ve yan fırçada aşınma ve sarılmış bant kontrolü yapın.
→ Tekerlekleri bant sarılması açısından kontrol edin.
→ Tüm kumanda elemanlarına ait fonksiyonu kontrol edin.
→ Cihaza hasar kontrolü yapın.

Not: Açıklama için Bkz. Temizlik ve bakım bölümü.

Akülerin güvenlik uyarıları

Akülerdeki çalışmalar sırasında aşağıdaki uyarıları mutlaka dikkate alın:

	Akü, kullanım kılavuzu ve araç kullanım kılavuzundaki uyanlara dikkat edin!
	Koruyucu gözlük kullanın!
	Çocukları asit ve akülerden uzak tutun!
	Patlama tehlikesi!
	Ateş, kılüm, açık ışık ve sigara içmek yasaktır!
	Yaralanma tehlikesi!
	İlk yardım!
	Uyar notu!

	Tasfiye edilmesi!
	Aküyü çöp bidonuna atmay:n!
	Tehlikeli elektrik akımına karşı uyarı!

Tehlike

Patlama tehlikesil Akünün üzerine, yani uç kutuplan ve hücre konektörlerine herhangi bir alet ya da benzeri bir madde koymayın.

Tehlike

Yaralanma tehlikesil Yaraları kesinlikle kurşunla temas ettirmeyin. Akülerdeki çalışmalardan sonra ellerinizi yıkayın.

TEHLIKE

Yangın ve patlama tehlikesi!

• Sigara içmek ve açık ateş yasaktır.
• Akülerin şarj edildiği bölümler, şarj işlemi sırasında yüksek oranda patlayıc: gazlar oluştuğu için iyi şekilde havalandırılmış olmalıdır.

△ Teh like

Yaralanma tehlikesi!

– Göz ya da deriye asit temas etmesi durumunda, gözünüzü ya da derinizi bol temiz suyla yıkay:n.

– Daha sonra zaman kaybetmeden doktora gidin.

- Kirlenmiş giysileri suyla yıkayın.

Akülerin şarj edilmesi

TEDBIR

Cihaz: devreye sokmadan önce aküleri şarj edin.

TEHLIKE

Yaralanma tehlikesi! Akülerin kullan:m ile ilgili güvenlik kurallanna dikkat edin. Şarj aleti üreticisinin kullan:m kulavuzunu dikkate al:n.

Akü üreticisinin birlikte verilen kullanma ki-lavuzuna mutlaka uyun ve buna göre hare-ket edin.

Aküleri sadece uygun bir şarj cihazıyla şarj edin.

ATEHLIKE

Kimyasal yan:k tehlikesi. Akü boş durum-dayken su doldurulması, asit sız:nt:sına yol açabilir! Akü asidiyle çal:şırken koruyucu gözlük kullan:n; yaralanmaları ve giysilerin tahrip olmas:n. önlemek için yönetmeliklere uyun. Cildinize veya giysilerinize asit sıçraması durumunda bu bölgeleri derhal boş su ile yıkayın.

TEDBIR

Hasar görme tehlikesi. Akülere su eklemek için sadece saf su ya da tuzdan anındınlmış su (VDE 0510) kullanın. Yabancı katkılar (düzeltme malzemeleri) kullanmayın, aksi takdirde her türlü garanti geçerliliğini kaybeder.

→ Cihazı, yeterli havalandırması olan kuru odalarda güvenle bir şekilde depolayın.
→ Motor kaputunu açın.

Not: Kaput, şarj esnasında açık kalmalıdır.

→ Akü soketini makineden çekerek çıkar- tin ve şarj cihazının soketine bağlayın.
→ Şarj cihazının soketini uygun bir 16 A'lık prize takın, şarj cihazı kendi kendine şarj olur.
→ Şarj cihazının kullanım kılavuzundaki bilgilere göre şark işlemini uygulayın. Tavsiye edilen şarj cihazları (kullanılan akülere uygun) elektronik ayarlıdır ve şarj işlemini otomatik olarak tamamlar.
→ Not: Aküler şarj edildikten sonra, şarj cihazını önce elektrik şebekesi ve daha sonra akülerden ayırın.

Tavsiye edilen aküler, şarj cihazları

Not

KM 105/180 R Bp Pack (1.186-051.0) versiyonu aküleri ve şarj cihazıyla birlikte teslim edilmektedir.

KM 105/180 R Bp (1.186-050.0) versiyonu, aküsüz ve şarj cihazsız teslim edilmektedir. Aşağıdaki pilleri ve şarj cihazlarını öneririz:

	Sipariş numarası
Akü paketi 36 V, 240 Ah, (olukta, az bakım gerektirir) *	6.981-067.0
Şarj aleti 36 V, 40 A 6.9	81-066.0
* Cihaz 1 akü paketine ihtiyaç duyar

Başka akülerin ve şarj cihazlarının kullanılması önerilmez ve sadece KÄRCHER müşteri hizmetleri ile görüşüldükten sonra başka aküler ve şarj cihazları kullanılmalıdır.

Akünün sıvı seviyesinin kontrol edilmesi ve düzeltilmesi

TEDBIR

Akü üreticisinin talimatlarını mutlaka dikkate alın ve uygun şekilde hareket edin.

Akü şarj seviyesinin kontrol edilmesi

Akünün şarj durumu, süpürgenin ekranında gösterilir.

36.7 V BATT. 36 V X 5.0 % + -

Pil şarj kontrol lambası kırmızı ise:

→ Akü boş. Süpürme modu otomatik olarak durdurulur (süpürme üniteleri sadece akü şarj edildikten sonra tekrar devreye sokulabilir).
→ Cihazı doğrudan şarj istasyonuna götürün, bu sırada eğimlerden kaçının.
→ Aküyü şarj edin.

Çalıştırma

Sürücü koltuğunun ayarlanması

→ Koltuk ayarlama kolunu dışarı doğru çekin.
→ Koltuğu itin, kolu bırakın ve oturtun.
→ Koltuğu ileri ve geri hareket ettirerek, bloke edilip edilmediğini kontrol edin.

Cihazı çalıştırma

Not: Cihaz, bir koltuk kontak şalteriyle donatılmıştır. Sürücü koltuğu terk edilirken cihaz kapatılır.

Not: İnce toz filtresi, cihaz çalıştırıldığında otomatik olarak temizlenir.

→ Sürücü koltuğuna oturun.
→ Park frenini kilitleyin.
→ Kontak anahtarını kontak kilidine takın.
→ Kontak anahtarını "I" konumuna getirin. Cihaz çalışmaya hazırlır.
→ Kontak anahtarını "II" konumuna getirin. Cihaz sürüse hazırlır.

Uyarı: Akü kapasite göstergesi yaklaşık 10 saniye sonra gerçek şarj durumunu gösterir.

Cihazı sürme

→ Fren pedalına basın ve pedali basili tutun.
→ Park frenini çözün.

İleri sürme

→ Gaz pedalını yavaşça ileri doğru itin.

Geriye doğru sürüş

Tehlike

Yaralanma tehlikesi! Geri hareket s: rasında üçüncü kişiler için hiçbir tehlike oluşmama- lıdır, gerekirse yönlendirme yard:mı alın.

→ Gaz pedalını yavaşça arkaya itin.

Sürüş durumu

→ Gaz pedalıyla sürüş hızı kademesiz olarak ayarlanabilir.
→ Pedala sarsarak basmaktan kaçının.

Frenleme

→ Sürüş pedalını bırakın, cihaz kendiliğinden frenler ve durup kalır.

Not: Fren etkisi, fren pedalına basılarak desteklenebilir.

Engellerin üstünden geçilmesi

70 mm'ye kadar sabit engellerin üstünden geçilmesi:
→ Yavaş ve dikkatlice ileri doğru üstünden geçin.
70 mm'nin üstündeki sabit engellerin üstünden geçilmesi:

→ Engellerin üstünden sadece uygun bir rampayla geçilebilir.

Süpürme modu:

DIKKAT

Paket bantlar, teller veya benzeri cisimleri süpürmeyin, bunlar süpürge mekaniğinin zarar görmesine neden olur.

Not: En uygun temizleme sonucunu elde etmek için, sürüş hızı ortama uyarlanmalıdır.

Not: Ince toz filtresi, çalışma sırasında her 10 dakikada bir otomatik olarak temizlenir.

Not: İnce toz alanında çalışırken, filtre temizleme şalterine basılarak da filtre temizlenmelidir.

ince toz filtresini manuel olarak temizleyin

→ İnce toz filtresini filtre temizliği tuşu ile temizleyin.

Kumanda kolu

1 Süpürge silindiri ve yan süpürgeler kolu
2 Kumanda kolu Süpürme haznesi
3 Süpürge silindiri kolu
4 Kumanda kolu Hazne kapağı

Süpürge silindiri ve yan süpürgeler kolu

→ Kol (1) ileriye: Süpürge silindiri içeri ve yan süpürgeler indirilir ve içeri.
→ Kol (1) geriye: Süpürge silindiri içeri.

Kumanda kolu Süpürme haznesi

→ Süpürme haznesi kumanda kolu (2) öne doğru: Süpürme haznesi alçalır.
→ Süpürme haznesi kumanda kolu (2) geriye doğru: Süpürme haznesi yükselir.

Kumanda kolu Süpürme merdanesi

→ Süpürge silindiri kolu (3) ileriye: Süpürge silindiri kalkar.
→ Süpürge silindiri kolu (3) geriye: Süpürge silindiri iner.

Kumanda kolu Hazne kapağı

→ Hazne kapağı kumanda kolu (4) öne doğru: Süpürme haznesinin hazne ka- pağı açılır.
Not: Yeşil gösterge lambası yanmalıdır.
→ Hazne kapağı kumanda kolu (4) geriye doğru: Süpürme haznesinin hazne kapanır.

Not: Kırmızı gösterge lambası yanmalı- dır.

Kuru zemini süpürme

→ Fanı çalıştırin.
→ Yüzey temizliği sırasında:

Süpürge silindiri ve yan süpürge kolu (1) geriye: Süpürge silindiri içeri. Süpürge silindiri kolu (3) geriye: Süpürge silindiri iner.

→ Hazne kapağı kumanda kolu (4) öne doğru: Hazne kapağı açılır.

Not: Yeşil gösterge lambası yanmalıdır.

→ Yan kenarların temizlenmesi sırasında:

Süpürge silindiri ve yan süpürge kolu (1) ileriye: Süpürge silindiri içeri, yan süpürge içeri ve iner.

Süpürge silindiri kolu (3) geriye: Süpürge silindiri iner.

Nemli veya ıslak zeminleri temizlemek

→ Fan kapatın.
→ Yüzey temizliği sırasında:

Süpürge silindiri ve yan süpürge kolu (1) geriye: Süpürge silindiri içeri. Süpürge silindiri kolu (3) geriye: Süpürge silindiri iner.

→ Hazne kapağı kumanda kolu (4) öne doğru: Hazne kapağı açılır.

Not: Yeşil gösterge lambası yanmalıdır.

→ Yan kenarların temizlenmesi sırasında:

Süpürge silindiri ve yan süpürge kolu (1) ileriye: Süpürge silindiri içeri, yan süpürge içeri ve iner.

Süpürge silindiri kolu (3) geriye: Süpürge silindiri iner.

Süpürge haznesinin boşaltılması

TEHLIKE

Yaralanma tehlikesi!

→ Boşaltmaşilemi sırasında, süpürge haznesinin hareketli alanında hiç kimse ve hayvan bulunmamalıdır.
Devrilme tehlikesi!
→ Cihazı, boşaltma işlemi sırasında düz bir zeminde bırakın.

⚠UYARI

Ezilme tehlikesi!

→ Asla boşaltma mekanığinin çubuklarından tutmayın. Kaldırılmış haznenin altında durmayın.

DIKKAT

Yaralanma ve hasar tehlikesi!

→ Boşaltma işlemi sırasında dönen süpürme merdanesi nedeniyle malzeme dışarı savrulabilir. Yeterli mesafe bırakın.

→ Süpürme silindirini ve yan süpürgeyi kollarla yukarı kaldırma: Kol 1 ortaya ve kol 3 ileriye.
→ Hazne kapağını kapatın, bunun için ku-manda kolunu (4) geriye itin. Not: Yeşil gösterge lambası yanmalıdır.
→ Süpürme haznesini kaldırın, bunun için süpürme haznesi kumanda kolunu (2) geriye itin.
→ Toplama haznesine doğru yavaşça yaklaşın.
→ Park frenini kilitleyin.
→ Hazne kapağını açın, bunun için hazne kapağı kumanda kolunu (4) öne doğru bastırın ve süpürme haznesini boşaltın. Not: Kırmızı gösterge lambası yanmalıdır.
→ Hazne kapağını kapatın, bunun için son konuma yatana kadar hazne kapağı ku-manda kolunu (4) geriye doğru çekin. Not: Yeşil gösterge lambası yanmalıdır.
→ Park frenini çözün.
→ Yavaşça toplama haznesinden uzaklaşın.
→ Süpürme haznesini son konuma indirin, bunun için süpürme haznesi kumanda kolu (2) öne itin.

Cihazın kapatılması

→ Fren pedalına basın ve pedali basili tutun.
→ Park frenini kilitleyin.
→ Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkartın.

Taşıma

ATEHLIKE

Nakliye hasarlan!

→ Römorklar veya araçlar üzerinde taşıma sırasında cihazın boş ağırlığı nı (taşıma ağırlığı) dikkate alın.
→ Araçlarda taşıma sırasında, cihazı geçerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın.
→ Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkartın.
→ Park frenini kilitleyin.
→ Cihazı, sabit bağlama noktalarından (4x) gergi kemerleri, halatlar ve zincirlerle emniyete alın.

→ Cihazı tekerleklerden takozlar koyarak emniyet altına alın.
→ Süpürme makinesini taşırken akü kutup başlarını sökün.

Depolama/durdurma

TEHLIKE

Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin.

→ Süpürme makinesini düz bir yere, donma olmayan bir ortama bırakın. Uygun örtülerle toza karşı koruyun. → Süpürme silindiri ve yan fırçadaki kıllara zarar vermemek için yan fırçaları kaldırın.
→ Hazne kapağını kapatın.
→ Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkartın.
→ Park frenini kilitleyin.
→ Süpürme makinesini kaymaya karşı emniyete alın.

Süpürme makinesi uzun süre boyunca kullanılmazsa ek olarak aşağıdaki hususları dikkate alın:

→ Süpürme makinesini içten ve dıştan temizleyin.
→ Akü soketini makineden çekin.
→ Aküyü şarj edin ve yaklaşık 2 aylık aralıklarla şarj etmeye devam edin.

Koruma ve Bakım

TEDBIR

K:sa devre nedeniyle hasar tehlikesi!

→ Elektrik sistemi üzerinde çal:ş:rken veya elektrik kapaklar:n. açmadan önce, akünün veya akü konektörünün çıkar:lmas: gerekir.

DIKKAT

Hasar görme tehlikesi!

→ Ince toz filtresini y.kamayin.
→ Onar:mlar, sadece yetkili müşteri hizmetleri merkezleri ya da geçerli tüm güvenlik kuralları. hakkında bilgi sahibi olan bu bölgeye ait teknisyenler tarafından yap:lmal:d.r.
→ Yeri değiştirilmiş, mesleki amaçlarla kullanılan cihazlar, VDE 0701'e göre güvenlik kontrolüne tâbidir.

Genel bilgiler

→ Süpürme makinesini düz bir yüzeye bırakın.
→ Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkartın.
→ Park frenini kilitleyin.

Temizlik

TEDBIR

Hasar görme tehlikesi!

→ Cihazı, hortumu veya tazyikli suyla temizlenmemelidir (k:sa devre veya başka hasar tehlikesi).

Cihazın iç temizliği

TEHLIKE

Yaralanma tehlikesi!

Toz koruyucu maske ve koruyucu gözlük takın.
→ Cihazı bir bezle temizleyin.
→ Cihaza tazyikli havayla üfleme yapın.

Cihazın dış temizliği

→ Cihazı, hafif yıkama çözeltisine batırılmış nemli bir bezle temizleyin.

Not: Agresif temizlik maddesi kullanmayın.

Bakım aralıkları

Not: Çalışma saati sayacı, bakım aralığının zamanını gösterir.

Müşteri talebi sonucunda bakım

Not: Müşterinin talebi sonucundaki tüm servis ve bakım çalışmaları, yetkili bir uzman tarafından uygulanmalıdır. İhtiyaç anında, her zaman bir Kärcher yetkili servisine başvurulabilir.

Günlük bakım:

→ Akü şarj durumunu kontrol edin, gerekirse aküleri şarj edin (bkz. "Akülerin şarj edilmesi" bölümü).
→ Süpürme merdanesinde ve yan fırçada aşınma ve sarılmış bant kontrolü yapın.
→ Tekerlekleri bant sarılması açısından kontrol edin.
→ Tüm kumanda elemanlarına ait fonksiyonu kontrol edin.
→ Cihaza hasar kontrolü yapın.
→ Toz filtresini filtre temizleme tuşuyla temizleyin.

Haftalık bakım:

→ Hidblik sistemini kontrol edin.
→ Hidrolik yağı seviyesini kontrol edin.
→ Fren hidroliği seviyesini kontrol edin.
→ Conta çitalarına aşınma kontrolü yapın, ihtiyaç anında çitaları değiştirin
→ Hazne kapağını kontrol edin ve yağlayın.

Aşınmaya göre bakım:

→ Sızdırmaz çitaları değiştirin.
→ Yan contaları ayarlayın veya değiştirin.
→ Döner silindiri değiştirin.
→ Yan süpürgeleri değiştirin.

Not: Açıklama için Bkz. Bakım çalışmaları bölümü.

Müşteri hizmeti talebi sonucunda bakım

50 çalışma saatinden sonra bakım:

→ Muayene kontrol listesine göre ilk bakımı müşteri hizmetlerine yaptırın.

250 çalışma saatinden sonra bakım:

→ Muayene kontrol listesine göre bakımı müşteri hizmetlerine yaptırın.

Garanti taleplerini sağlamak için, garanti işleyiş süresi esnasında tüm servis ve bakım çalışmalan yetkili Kärcher-müşteri hizmeti departmanınca bakım kitapçığına göre yapılmalıdır.

Bakım çalışmaları

Ön hazırlık:

→ Süpürme makinesini düz bir yüzeye bırakın.
→ Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkartın.
→ Park frenini kilitleyin.

Kaldırılmış kir kabını emniyete alın

TEHLIKE

Yaralanma tehlikesi! Süpürme haznesi kal- dırılmışken emniyet çubuğunu her zaman yerleştirin.

Emniyete alma işlemini sadece tehlike bölgesinin dışında yapın.

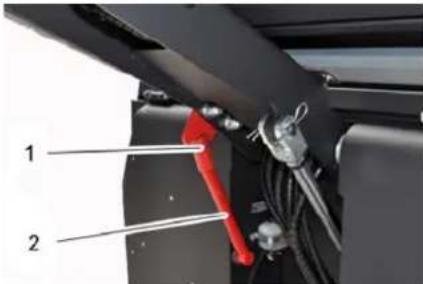

1 Emniyet çubuğu tutucusu
2 Emniyet çubuğu
→ Yüksek boşaltma tertibatının emniyet çubuğunu yukarı katlayın ve tutucuya takın (emniyetli).

Akülerin değiştirilmesi

DIKKAT

Aküleri takarken akü kutuplarının konumu-na dikkat edilmelidir. Kutbun konumu hare-ket yönünde soldad.r.

Aküler sadece set olarak değiştirilmelidir. Değiştirme işlemi sadece kalifiye bir uzman tarafından yapılmalıdır.

→ Ağırlığın fazlalığı nedeniyle (300 kg) değiştirme işlemi bir vinç ile gerçekleştirilmelidir.

Akü kutbu - hareket yönünde sol

1 Eksi kutup

2 Artı kutup

→ Akü sökülürken, önce eksi kutup kablo- sunun çıkartılmasına dikkat edin.
→ Vinç halatını akü setinin 4 kancasına sabitleyin ve aküleri dikkatlice dışarı kaldırın.

Hidrolik yağı seviyesinin kontrol edilmesi ve hidrolik yağı eklenmesi

NOT

Süpürme haznesi kaldırılmamış olmalıdır.

→ Motor kaputunu açın.

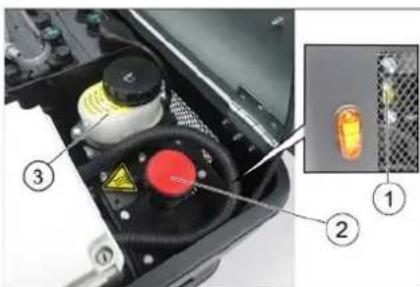

1 Görüş camı
2 Yağ doldurma deliğinin vidalı tapası
3 Hazne (işlevsiz)
→ Hidrolik yağı seviyesini kontrol camından kontrol edin.
– Yağ seviyesi "MIN ve "MAX" işareti arasında olmalıdır.
– Yağ seviyesi "MIN" işaretinin altındaysa, hidrolik yağı ekleyin.

→ Yağ dolum deliğinin kapağını sökün.
→ Doldurma bölgesini temizleyin.
→ Hidrolik yağı ekleyin.

Yağ türü: bkz. Teknik Özellikler

→ Yağ dolum deliğinin kapağını vidalayın.

Hidrolik sisteminin kontrol edilmesi

→ Park frenini kilitleyin.
→ Motoru çalıştırın.

Hidrolik sistemin bakımı yalnızca yetkili Müşteri Hizmetleri tarafından gerçekleştirilebilir.

→ Tüm hidrolik hortumları ve bağlantılara sızdırmazlık kontrolü yapın.

Döner silindirin kontrolü

TEHLIKE

Yaralanma tehlikesil Süpürme haznesi kal- dr. İmşken emniyet çubuğunu her zaman yerleştirin.

Emniyete alma işlemini sadece tehlike bölgesinin dışında yapın.

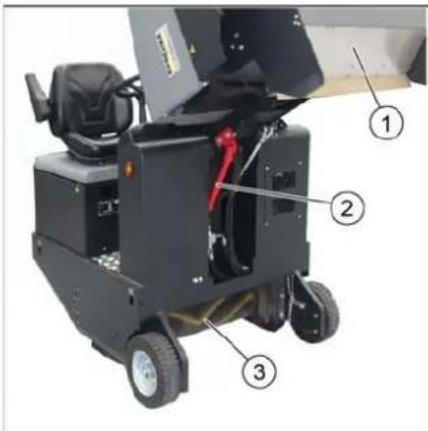

1 Süpürme haznesi
2 Emniyet çubuğu
3 Süpürme silindiri

→ Cihazı kapatın.
Boşaltılan kir kabını son konuma kadar kaldırın. Süpürme silindiri görünür. Kir kabını emniyete alın. Bkz. "Kaldırılmış kir kabının emniyete alınması" Bölümü.
→ Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkartın.
→ Süpürme silindirinde hasar olup olmadığıni kontrol edin, takılmış bant ve kordonları çıkartın.
Emniyet çubuğunu aşağı, yuvaya doğru katlayın (kaldırılmış kir kabı emniyete alınmamış).
→ Süpürme haznesini son konuma kadar indirin.

Döner silindirin değiştirilmesi

KARCHER ① ②

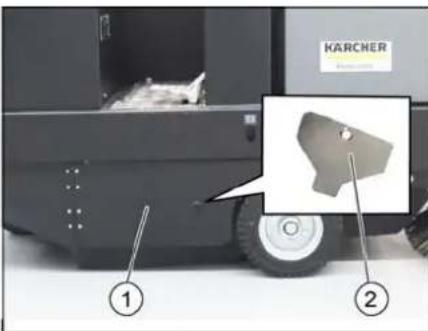

1 Yan kaplama, sağ
2 Süpürge silindirine erişim anahtarı

→ Boşaltılan kir kabını son konuma kadar kaldırın.
Kir kabını emniyete alın. Bkz. "Kaldırılmış kir kabının emniyete alınması" Bölümü.
→ Yan kaplamayı anahtarla açın.

→ Kelebek somunları sökün.
→ Tutma kolunu çıkartın.
→ Yan contayı dışarı doğru katlayın.
→ Süpürme merdanesi yuvasının sabitleme civatasını sökün ve yuvayı dışarı döndürün.
→ Döner silindiri dışarı çıkartın.

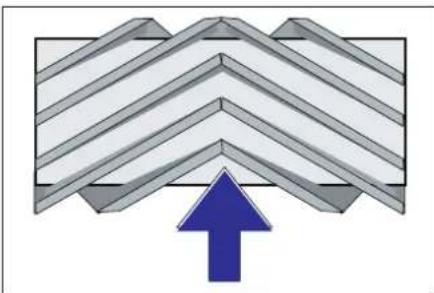

Süpürme silindirinin montaj konumu süsüş yönündedir (üstten görünüm)

Not: Yeni süpürme silindirini takarken fırçanın konumuna dikkat edin.

→ Yeni süpürme silindirini takın. Süpürme silindirinin kanalları karşıdaki salıncağın eksantriklerine takılmalıdır.
Not: Yeni süpürme merdanesinin montajından sonra süpürge seviyesi yeniden ayarlanmalıdır.

Döner silindire ait süpürge aynasının kontrol edilmesi ve ayarlanması

Uyarı: Süpürme seviyesi fabrikada 80mm'ye ayarlanmıştır; süpürme merdanesinin aşınması durumunda kademesiz olarak ayarlanabilir.

→ Vakum fanını kapatın.
Toz veya kireçle kaplı olan süpürme makinesini düz ve kaygan bir zeminde sürün.
→ Süpürge silindiri ve yan süpürge kolu (1) geriye: Süpürge silindiri içeri. Süpürge silindiri kolu (3) geriye: Süpürge silindiri iner.
→ Süpürge silindirini yakl. 10 saniye çalış- tırın.
→ Süpürge silindiri ve yan süpürge kolu (1) ortaya: Süpürge silindiri kolu (3) ileriye: Süpürge silindiri kalkar.
→ Süpürge haznesini kaldırın.

→ Cihazı geriye doğru sürün.
→ Süpürme aynasını kontrol edin.

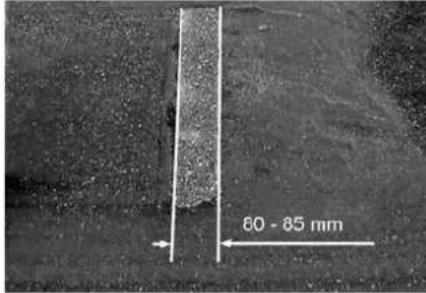

60 - 85 mm

Süpürge aynasının şekli, 80-85 mm geniş- liğinde eşit bir kare oluşturmalıdır.

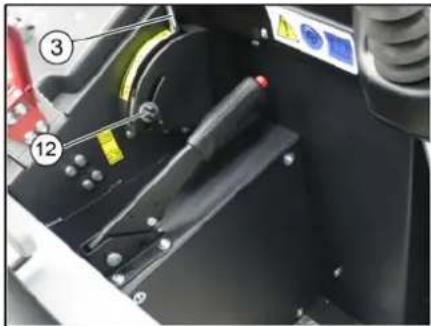

→ Aşınma ayarının tahdit civatasını (12) açın ve ayarlayın.
Tahdit yukarıya: dar süpürme seviyesi. Tahdit yukarıya: geniş süpürme seviyesi.
→ Tahdit civatasını yeniden sıkın.
→ Süpürge silindirinin süpürme seviyesini yeniden yukarıda tarif edildiği şekilde kontrol edin.

Yan fırçanın süpürge yüzeyinin kontrol edilmesi ve ayarlanması

→ Yan fırçaları kaldırın.
Toz veya kireçle kaplı olan süpürme makinesini düz ve kaygan bir zeminde sürün.

→ Yan süpürgeyi kol ile indirin ve yakl. 10 saniye çalıştırın.

→ Yan fırçaları kaldırın.

→ Cihazı geriye doğru sürün.

→ Süpürme aynasını kontrol edin.

40 - 50 mm

Süpürme yüzeyinin genişliği 40-50 mm arasında olmalıdır.

A B A B

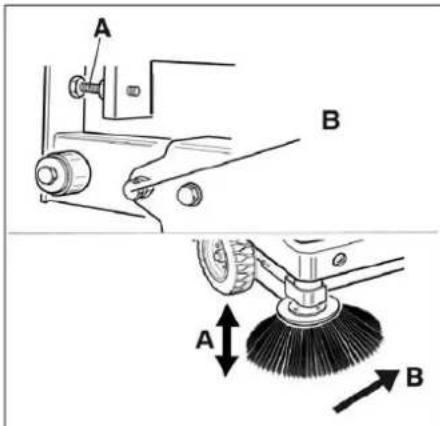

→ Süpürme yüzeyini iki ayar vidasıyla dü- zeltin.
→ Süpürme aynasını kontrol edin.

Yan contaların ayarlanması

TEHLIKE

Yaralanma tehlikesi! Süpürme haznesi kal- drılmışken emniyet çubuğunu her zaman yerleştirin.

→ Boşaltılan kir kabını son konuma kadar kaldırın.

Kir kabını emniyete alın. Bkz. "Kaldırılmış kir kabının emniyete alınması" Bölümü.

→ "Süpürme silindirinin değiştirilmesi" bölümünde açıklandığı gibi yan kaplamayı açın.

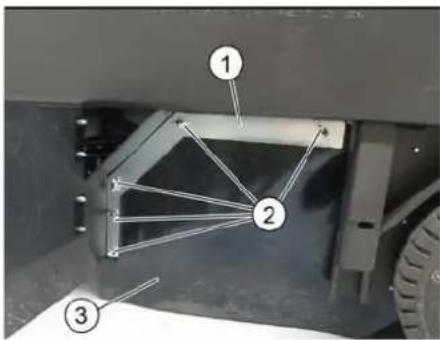

→ 6 kelebek somunu yan tutucu sacdan gevşetin.

3 somunu (SW 13) öndeki tutucu sacdan gevşetin.

→ Tabana 1 - 3 mm mesafeye gelene kadar yan contayı aşağı doğru bastırın (uzun delik).

→ Tutucu saçları vidalayın.

→ İşlemi cihazın diğer tarafından tekrarlayın.

ince toz filtresini kontrol etme / değiştirme

⚠UYARI

Yaralanma tehlikesi!

→ Filtre sisteminde çalışırken toz koruyucu maske takın. İnce tozlarla uğraşırken güvenlik talimatlarını dikkate ahn.

→ İnce toz filtresini filtre temizliği tuşu ile temizleyin.

→ Süpürge haznesini boşaltın.

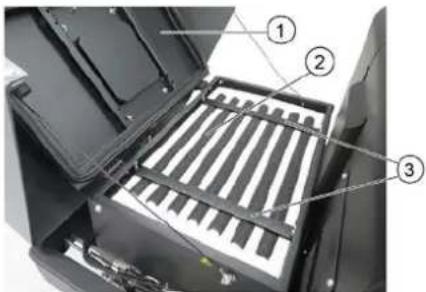

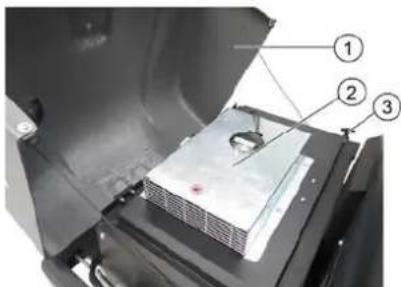

1 Cihaz kapağı
2 Filtre kapağı (titreme sistemi)
3 Kilit, filtre kapağı (2x)
→ Cihaz kapağını öne doğru katlayın.

→ Filtre kapağını açın.

→ Ince toz filtresini kontrol edin, gerekirse temizleyin ya da değiştirin.

Not

İnce toz filtresi yalnızca Kärcher müşteri hizmetleri tarafından değiştirilebilir.

→ Filtre kapağını yerleştirin ve kilitleyin.

Sigortaların değiştirilmesi

TEDBIR

Zarar görme tehlikesi!

→ Sigorta kutularının kapaklarının birbiriyle karıştırmayın.

DIKKAT

Sadece aynı sigorta değeri olan yeni sigortalar kullanın.

① ② A B ③

1 Sigorta kutusu A

2 Sigorta kutusu B

3 Tirtilli somun

→ Tırtıllı somunu sökün.

→ Sigorta kutusunun kapağını açın.

→ Sigortaları kontrol edin.

→ Arızalı sigortaları yenileyin.

Sigorta kutusu A

FU01 Emniyet rölesi Başlat	5 A
FU02 DC/DC'yi etkinleştir 10 A
FU03 Tepe lambası Korna	10 A
FU04 Vakum fanı 20 A
FU05 Karıştırma sistemi 15 A
FU06 DC/DC girişi 20 A

Sigorta kutusu B

FU07 Çok fonksiyonlu gös- terge	5 A
FU08 Geri sürüş uyarısı Kapak göstergesi	7.5 A
FU09 Emniyet rölesi Vakum fanı Karıştırma sistemi	5 A
FU10 Su pompası (opsiyon) 10 A

FU11 Aydınlatma sistemi(Opsiyon)Sinyal lambası (Opsiyon)Blue Spot (opsiyon)	10 A
FU12 Titreme sistemi düzkatlanmış filtre ve yu-varlak filtre (opsiyon)	15 A

Ana röle sigortası

FU 13* Ana röle 125 A

* Bu sigortalar, cihazda hata kontrolünün yapılması için yalnızca müşteri hizmetleri tarafından değiştirilebilir.

AB uygunluk bildirisi

İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün: Süpürme makinesi Oturma cihazı

Tip: KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp Pack

1.186-051.0

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Kullanılmış olan uyumlu standartlar

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Kullanılan uyumluluk değerlendirme yöntemleri

2000/14/EG: Ek V

Ses şiddeti dB(A)

Ölçülen: 90

Garanti edi- 93

len:

Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder.

Dokümantasyon sorumlusu:

S. Reiser

Alfred Kärcher SE & Co. KG

Arıza Arızanın giderilmesi
Cihaz hareket etmiyor ya da çok yavaş hareket ediyor	Sürücü koltuğuna oturun, koltuk kontak şalteri etkinleşir.
	Sürüş motoru FU 13 sigortasının müşteri hizmetleri tarafından kontrol ettirin
	Aküyü şarj edin ya da değiştirin
	Park frenini çözün
	İçeri sarılmış bantlar ve ipler açısından kontrol edin.
	Kärcher-müşteri hizmetini bilgilendirin
Hidrolikte ıslık sesi Hidrolik yağı ekleyin
Fırçalar sadece yavaş dönüyor ya da hiç dönmüyor	İçeri sarılmış bantlar ve ipler açısından kontrol edin.
	Kärcher-müşteri hizmetini bilgilendirin
Fırça bölgesindeki emme kuvveti az ya da hiç emme kuvveti yok	Toz filtresini temizleyin
	Kärcher-müşteri hizmetini bilgilendirin
Cihaz toz kaldırıyor Yan contaların ayarlanması
Süpürme ünitesinde süpürülen malzeme kalıyor	Süpürge haznesini boşaltın
	Toz filtresini temizleyin
	Süpürme silindirini değiştirin
	Süpürme aynasını ayarlayın
	Süpürme haznesinin şerit contalarını değiştirin
	Süpürme silindirindeki blokajı kaldırın
	Kärcher-müşteri hizmetini bilgilendirin
Süpürme haznesi kalkmıyor ya da inmiyor	Sigortaları kontrol edin.
	Kir kabı emniyet kolunu çıkartın
	Kärcher-müşteri hizmetini bilgilendirin
Süpürme haznesi sadece yavaş dönüyor ya da hiç dönmüyor	Kärcher-müşteri hizmetini bilgilendirin
Hidrolik hareket ettirilen parçalarda çalışma arızaları	Kärcher-müşteri hizmetini bilgilendirin

Teknik Bilgiler

		KM 105/180 R Bp Classic	KM 105/180 R Bp Pack Classic
Cihaz bilgiler
Sürüş hızı, ileri km/h 6 6
Sürüş hızı, geri km/h 3 3
Tırmanma kapasitesi (max.) -- %14 %14
Yan süpürge olmayan yüzey gücü m	2h 4680 4680
1 yan süpürgesi olan yüzey gücü	m^2/h 6300 6300
Yan süpürgeleri olmayan çalışma genişliği	mm	780	780
1 yan süpürgesi olan çalışma genişliği	mm	1050	1050
Su damla korumalı koruma türü	-- IPX 3	IPX 3
Akü tam şarjlı durumdayken kullanım süresi	h	2,5	2,5
Elektrik sistemi
Akü kapasitesi	V, Ah	---	36, 240
Akü seti	kg	---	300
Hidrolik sistemi
Hidrolik yağı tipi	-- HV 46	HV 46
Süpürme haznesi
Maksimum boşaltma yüksekliği	mm	1340 1340
Süpürge haznesinin hacmi	I	180	180
Süpürme silindiri
Döner silindir çapı mm 280 280
Döner silindir genişliği mm 780 780
Devir 1/min 360 360
Süpürme yüzeyi mm 80 80
Yan fırça
Yan süpürge çapı mm 580 580
Devir 1/min 80 80
Tam kauçuk lastikler
Ön ebatlar -- 4.00-6 4.00-6
Arka ebatlar -- 300 x 145 - 6 300 x 145 - 6
Frenler
Ön tekerlekler	-- mekanik	mekanik
Arka tekerlek	-- Elektrikli	Elektrikli
Filtre ve emme sistemi
Motor düzeni	-- Cep filtre	Opsiyonel olarak: Düz katlan-mış filtreler ve yuvarlak filtre-ler	Cep filtreOpsiyonel olarak: Düz katlan-mış filtreler ve yuvarlak filtre-ler
Devir 1/min 2600 2600
İnce toz filtresi filtre yüzeyi	m^2	5,2	5,2
Emme sisteminin nominal vakumu	mbar	6	6
Emme sisteminin nominal hacim akımı	m^3/h	600 600
Karıştırma sistemi -- Elektrik motoru Elektrik motoru
Çevre koşulları
Sıcaklık	°C	-5 ila +40	-5 ila +40
Hava nemi, çiy ile ıslanmamıştır	%	0 - 90	0 - 90
60335-2-72'a göre belirlenen değerler
Ses emisyonu
Ses basıncı seviyesi L_pA	dB(A)	70 70
Güvensizlik K_pA	dB(A)	3	3
Ses basıncı seviyesi L_WA + Güvensizlik K_WA	dB(A)	93 93
Cihaz titreşimleri
El-kol titreşim değeri	m/s^2	0,7	0,7
Yuva	m/s^2	0,5	0,5
Güvensizlik K	m/s^2	0,1	0,1
Ölçüler ve ağırlıklar
Uzunluk x Genişlik x Yükseklik	mm	1847 x 1065 x 1388	1847 x 1065 x 1388
Sağ dönme çapı	mm 2470	2470
Sol dönme çapı	mm 2470	2470
Boş ağırlık (akülü/aküsüz)	kg	560/860	560/860
Müsaade edilen toplam ağırlık	kg	1224	1224
İzin verilen aks yükü, ön	kg	734 734
İzin verilen aks yükü, arka	kg	490 490
Teknik değişiklik yapma hakkı saklı.d.r!
