KASUTUSJUHEND KM 105180 R Bp Pack Classic Kärcher

0,1 0,1 Мерки и тегла Дължина x широчина x височина mm 1847 x 1065 x 1388 1847 x 1065 x 1388 Радиус на обръщане надясно mm 2470 2470 Радиус на обръщане наляво mm 2470 2470 Тегло без товар (с/без акумулатор) kg 560/860 560/860 Допустимо общо тегло kg 1224 1224 Допустимо натоварване на осите отпред kg 734 734 Допустимо натоварване на осите отзад kg 490 490 Запазваме си правото на технически изменения! 296 BG- 1 Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algu- pärane kasutusjuhend, toimige sellele vas- tavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles. Kui märkate toodet lahti pakkides transpor- dil tekkinud kahjustusi, teatage sellest kau- ba müünud ettevõttele. – Seadmele paigaldatud hoiatus- ja teavi- tussildid edastavad tähtsat infot sead- mega ohutuks töötamiseks. – Lisaks käesolevas kasutusjuhendis toodud märkustele tuleb järgida ka sea- dusandja üldisi ohutusalaseid ja õnne- tusjuhtumite vältimise eeskirju. Märkusi koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH Igas riigis kehtivad meie volitatud müü- giesindaja antud garantiitingimused. Sead- mel esinevad rikked kõrvaldame garan- tiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palu- me pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõen- dava dokumendi. OHT Et vältida ohtlikke olukordi, tohib remont- töid ja varuosade paigaldamist teostada ai- nult volitatud klienditeenindus. – Kasutada tohib ainult tarvikuid ja varu- osi, mida tootja aktsepteerib. Originaal- tarvikud ja -varuosad annavad teile ga- rantii, et seadmega on võimalik töötada turvaliselt ja tõrgeteta. – Täiendavat infot varuosade kohta leiate aadressilt www.kaercher.com lõigust Service. OHT Hoiatab vahetult ähvardava ohu eest, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga. 몇 HOIATUS Hoiatab võimaliku ohtliku olukorra eest, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga. 몇 ETTEVAATUS Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergemaid vigastusi või te- kitada materiaalset kahju. TÄHELEPANU Viide võimalikule ohtlikule olukorrale, mis võib põhjustada materiaalset kahju. Üldmärkusi. . . . . . . . . . . . . . . . ET 1 Keskkonnakaitse . . . . . . ET 1 Garantii . . . . . . . . . . . . . ET 1 Lisavarustus ja varuosad ET 1 Kasutusjuhendis leiduvad sümbolid. . . . . . . . . . . . . ET 1 Masinal olevad sümbolid ET 1 Sihipärane kasutamine . . . . . . ET 2 Ettenähtav vale kasutus. ET 2 Sobivad pinnad . . . . . . . ET 2 Ohutusalased märkused . . . . . ET 2 Ohutusnõuded kasutamisel ET 2 Ohutusnõuded sõidurežiimil ET 2 Akutoitel seadmete ohutus- juhised . . . . . . . . . . . . . . ET 2 Kõrgelt tühjendatavad sead- med . . . . . . . . . . . . . . . . ET 3 Juhi kaitsekatusega sead- med . . . . . . . . . . . . . . . . ET 3 Ohutusnõuded seadme transportimisel . . . . . . . . ET 3 Korrashoiu ja tehnohooldu- sega seotud ohutusnõuded ET 3 Funktsioon. . . . . . . . . . . . . . . . ET 3 Märkusi seoses mahalaadimise- ga. . . . . . . . . . . . . . . . . . . . . . . ET 3 Teenindus- ja funktsiooniele- mendid. . . . . . . . . . . . . . . . . . . ET 4 Pühkimismasina pilt . . . . ET 4 Teeninduselemendid . . . ET 4 Enne seadme kasutuselevõttu ET 5 Seisupiduri fikseerimine/va- bastamine . . . . . . . . . . . ET 5 Kasutuselevõtt. . . . . . . . . . . . . ET 5 Üldmärkusi. . . . . . . . . . . ET 5 Kontroll- ja hooldustööd . ET 5 Akude ohutusnõuded. . . ET 5 Akude laadimine . . . . . . ET 5 Käitamine. . . . . . . . . . . . . . . . . ET 6 Juhiistme reguleerimine . ET 6 Käivitage masin . . . . . . . ET 6 Masinaga sõitmine. . . . . ET 6 Pühkimisrežiim. . . . . . . . ET 6 Pühkmemahuti tühjendami- ne. . . . . . . . . . . . . . . . . . ET 6 Seadme väljalülitamine . ET 7 Transport . . . . . . . . . . . . . . . . . ET 7 Lad ustamine/seiskamine . . . . . ET 7 Korrashoid ja tehnohooldus. . . ET 7 Üldmärkusi. . . . . . . . . . . ET 7 Puhastamine . . . . . . . . . ET 7 Hooldusvälp . . . . . . . . . . ET 7 Hooldustööd. . . . . . . . . . ET 7 ELi vastavusdeklaratsioon. . . . ET 10 Abi häirete korral . . . . . . . . . . . ET 11 Tehnilised andmed . . . . . . . . . ET 11 Üldmärkusi Keskkonnakaitse Pakendmaterjalid on taaskasuta- tavad. Palun ärge visake paken- deid majapidamisprahi hulka, vaid suunake need taaskasutus- se. Vanad seadmed sisaldavad taas- kasutatavaid materjale, mis tu- leks suunata taaskasutusse. Seetõttu palume vanad seadmed likvideerida vastavate kogumis- süsteemide kaudu. Patareid, õli, kütused ja muud sarnased ained ei tohi jõuda keskkonda. Neid aineid tuleb käidelda sobivate kogumissüsteemi- de kaudu. Garantii Lisavarustus ja varuosad Kasutusjuhendis leiduvad sümbolid Masinal olevad sümbolid Tulistest pindadest lähtuv põletusoht! Enne masina juures töötamist laske väl- jalasketorul küllaldasel määral jahtuda. Viige tööd seadme juures alati läbi sobivate kinnas- tega. Muljumisoht liikuvate sõi- dukiosade vahel Liikuvatest osadest lähtuv vigastusoht. Ärge sirutage kätt liikuvate osade vahe- le. Tuleoht. Ärge imege ma- sinasse põlevaid ega hõõ- guvaid esemeid. Kette kinnituskoht / kraa- napunkt Tungraua kinnituspunktid Aluspinna maksimaalne kaldenurk, kui sõidetakse ülestõstetud prahimahuti- ga. Sõidusuunas tohib liikuda ainult tõusudel kuni 14 %. Tähelepanu! Pöörlev hari (jälgige pöörlemissuun- da). 297ET- 2 Pühkimismasin on ette nähtud põrandapin- dade puhastamiseks kommertskasutuses nt järgmistes valdkondades: Parkimiskohad Tootmisrajatised Logistika-alad Hotell Jaekaubandus Laod Kõnniteed – See pühkimismasin on ette nähtud mustade pindade pühkimiseks sise- ja välitingimustes. – Enne kasutamist tuleb kontrollida sead- me ja selle tööks vajalikke seadiste sei- sundit ja töökindlust. Juhul kui seisund ei ole laitmatu, ei tohi seadet või tarvikut kasutada. – Kasutage seda pühkimismasinat ainult vastavalt kasutusjuhendi andmetele. – Seadme juures ei tohi teha mingeid muudatusi. – Seade sobib ainult kasutusjuhendis loetletud pinnakatete töötlemiseks. – Sõita tohib ainult ainult aladel, kus see on ettevõtja või tema poolt volitatud isi- ku poolt masina kasutamiseks lubatud. – Üldiselt kehtib: Vältige masina sattu- mist kergestisüttivate materjalide lähe- dusse (plahvatus-/tuleoht). Mitte kunagi ei tohi seadmesse pühki- da/imeda plahvatusohtlikke vedelikke, tuleohtlikke gaase ega lahjendamata happeid ja lahusteid! Selliste hulka kuu- luvad bensiin, värvilahustid või kütteõli, mis võivad imemisõhu keerises moo- dustada plahvatusohtlikke aurusid või segusid, samuti kuuluvad sellesse gruppi atsetoon, lahjendamata happed ja lahustid, sest need võivad rikkuda seadme valmistamiseks kasutatud ma- terjale. Ärge kunagi pühkige/koguge reaktiivset metallitolmu (nt alumiinium, magneesi- um, tsink), need moodustavad ühendu- ses tugevasti leeliseliste või happeliste puhastusvahenditega plahvatusohtlik- ke gaase. Ärge pühkige/imege masinasse põle- vaid ega hõõguvaid esemeid. Seade ei sobi tervisele ohtlike ainete pühkimiseks. On keelatud viibida ohualas. On keela- tud kasutada seadet ruumides, kus võib esineda plahvatusohtu. Ei ole lubatud võtta kaasa teisi inimesi. Esemete lükkamine/tõmbamine või transportimine ei ole selle seadme abil lubatud. – Asfalt – Tööstuspinnad – Valatud põrandad – Betoon – Sillutiskivid Õhk- ja ülelöögivahemikest kinnipida- miseks ei tohi seadet kasutada kõrge- mal kui 2000 meetrit üle merepinna. (Kehtib vaid Soome kohta) Kui seadmel on PVC-voolikuid, ei tohi seda jätta ma- dalate välistemperatuuride (alla 0°C) mõju alla. Seadme kohta tekkivate küsi- muste korral pöörduge palun Kärcheri poole. Enne kasutamist tuleb kontrollida sead- me ja selle tööks vajalikke seadiste sei- sundit ja töökindlust. Juhul kui seisund ei ole laitmatu, ei tohi seadet või tarvikut kasutada. Seadme kasutamisel ohtlikes piirkon- dades (nt tanklates) tuleb järgida asja- kohaseid ohutuseeskirju. On keelatud kasutada seadet ruumides, kus võib esin eda plahvatusohtu. OHT Vigastusoht! Kui on olemas võimalus, et allakukku- vad esemed võivad tabada seadme ka- sutajaid, ei tohi seadet kasutada ilma katuseta, mis kaitseb allakukkuvate esemete eest. Käitaja peab seadet kasutama sihipära- selt. Arvestama peab kohapeal valitse- vate oludega ning töötamisel seadme- ga tuleb silmas pidada kolmandaid isi- kuid, eriti lapsi. Põhimõtteliselt tuleb järgida ettevaatus- abinõusid, reegleid ja määrusi, mis keh- tivad mootorsõidukitele. Enne töö algust peab operaator veen- duma, et kõik kaitseseadised on nõue- tekohaselt paigaldatud ja toimivad. Seadme operaator vastutab teiste ini- meste ja nende omandiga juhtunud õn- netuste eest. Veenduge, et operaator kannaks liibu- vaid rõivaid. Kandke tugevaid jalatseid ja vältige avaralõikelisi rõivaid. Enne sõidu alustamist kontrollige lähi- ümbrust (nt lapsed). Veenduge, et näh- tavus oleks piisav! Ärge kunagi jätke masinat järelvalveta, kui mootor töötab. Operaator tohib ma- sinast lahkuda alles siis, kui mootor sei- sab, masin on kindlustatud iseenesliku liikumahakkamise vastu ning võti ära võetud. Vältimaks masina omavolilist kasuta- mist tuleb võti ära võtta. Masinat tohivad kasutada ainult isikud, keda on seadme käsitsemise osas inst- rueeritud või kes on tõestanud oma või- meid masina käsitsemiseks ning kellele on kasutamine otseselt ülesandeks teh- tud. Masin ei ole ette nähtud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimetega inimeste (sh laste) poolt ega inimeste poolt, kellel puudu- vad vastavad kogemused/teadmised, välja arvatud juhul, kui nende üle teos- tab järelvalvet või neid juhendab sead- me kasutamise osas inimene, kes nen- de turvalisuse eest vastutab. Lapsed peavad olema järelvalve all, ta- gamaks, et nad masinaga ei mängi. ETTEVAATUS Vigastusoht! Ärge tõmmake masinasse lin- te, nööre ega traate, sest need võivad mäh- kuda ümber pühkimisvaltsi. OHT Vigastusoht! Enne sõidu alustamist kontrol- lige aluspinna kandevõimet. OHT Õnnetusoht, vigastusoht! Liiga suure kallaku korral ümberminekuoht. – Sõidusuunas tohib liikuda ainult tõusu- del kuni 14 %. Ümberkukkumisoht kiirel kurvivõtmisel (eri- ti vasakkurvide korral). – Sõitke kurvides aeglaselt. Ümberminekuoht ebastabiilsel pinnal. – Liigutage masinat ainult kindlal aluspin- nal. Ümberminekuoht liiga suure küljesuunalise kalde puhul. – Sõidusuunaga risti tohib liikuda vaid tõusudel kuni maksimaalselt 10%. Märkus: Ainult kasutades Kärcheri poolt soovitatud akusid ja laadimisseadmeid on teil garantiiõigus. Hoiatus ohtliku elektripin- ge eest! Järgige juhist! Roolige aeglaselt! Palun lugege kasutusju- hend läbi ja toimige sellele vastavalt! Vigastusoht! Ärge peske peentolmufilt- rit. Sihipärane kasutamine Ettenähtav vale kasutus Sobivad pinnad Ohutusalased märkused Ohutusnõuded kasutamisel Ohutusnõuded sõidurežiimil Akutoitel seadmete ohutusjuhised 298 ET- 3 – Tingimata tuleb järgida aku tootja ja laa- dimisseadme tootja kasutusjuhendeid. Järgige seadusandja soovitusi akudega ümber käimiseks. – Ärge kunagi jätke tühje akusid seisma, vaid laadige need esimesel võimalusel täis. – Lekkevoolu vältimiseks tuleb akud alati puhta ja kuivana hoida. Kaitske mustu- se, näiteks metallitolmu, eest. – Ärge asetage akule tööriistu ega muid sarnaseid esemeid. Lühise ja plahva- tusoht. – Mingil juhul ärge kasutage aku lähedu- ses või akulaadimisruumis lahtist tuld, tekitage sädemeid ega suitsetage. Plahvatusoht. – Ärge puudutage tuliseid osi, nt ajami- mootorit (põletusoht). – Ettevaatust akuhappe käsitsemisel. Jälgige vastavaid ohutuseeskirju! – Kasutatud akud tuleb utiliseerida kesk- konnasõbralikult vastavalt EÜ-direktiivi- le 91/ 157 EMÜ. OHT Vigastusoht! Kõrgtühjendusega töötades tõstke pra- himahuti lõpuni üles ja fikseerige. Tegeleda kindlustusega väljaspool ohupiirkonda. MÄRKUS Juhi kaitsekatus (valikuline) kaitseb suure- mate allakukkuvate osade eest. Kuid neil puudub ümberminekukaitse! Kontrollige kaitsekatte korrasolekut iga päev. Kui kaitsekate või selle üksikud osad on kahjustatud, peab kogu kaitsekatte väl- ja vahetama. Mistahes kaitsekatte muutmine, samuti teiste, Kärcheri poolt mitte lubatud ele- mentide, osade ja koostide paigaldami- ne ei ole lubatud ning see võib piirata kaitsekatte toimimist. Järgida nõlvadel või sõidukitel transpor- tides seadme tühikaalu (transpordi- mass). Seadme transportimiseks tõmmake selle akupistik välja ja kinnitage seade kindlalt. Enne masina puhastamist ja hoolda- mist, osade vahetamist või ümbersea- distamist teisele funktsioonile tuleb ma- sin välja lülitada ja võtta ära võti. Veoakudega seadmetel peab kõikide hooldus- ja remonditööde ajaks aku selle lahutuskoha (aku pistiku) abil elektrisüsteemist lahutama. Elektrisüsteemi juures töid tehes tuleb aku lahti ühendada. Võtke klemmidelt lahti kõigepealt mii- nuspoolus ning seejärel plusspoolus. Tagasiühendamine toimub vastupidi- ses järjekorras. Ühendage kõigepealt plusspoolus ning seejärel miinuspoo- lus. Masinat ei tohi puhastada voolikust tu- leva või kõrgsurvejoaga (lühiste või muude kahjustuste oht). Remonttöid tohivad teha ainult volitatud klienditeenindused või vastava ala spetsialistid, kes tunnevad kõiki asja- omaseid ohutuseeskirju. Ärge unustage turvakontrolli vastavalt ärilistel eesmärkidel kasutatavate mo- biilsete seadmete jaoks kohapeal kehti- vatele eeskirjadele. Viige tööd seadme juures alati läbi sobi- vate kinnastega. Pühkimismasin töötab pühkimiskühvli põhi- mõttel. – Pöörlev pühkimisvalts toimetab mustu- se otse prahimahutisse. – Külgmine hari puhastab pühitava pinna nurki ja servi ning lükkab prahi pühki- misvaltsi teele.

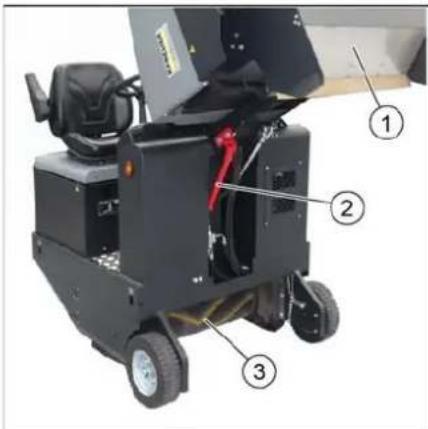

Peentolm tõmmatakse üle tolmufiltri ja läbi puhuri. Oht Vigastusoht, kahjustamisoht! Peale- ja mahalaadimisel pidage silmas seadme kaalu! Ärge kasutage kahvellaadurit. Seadme laadimisel tuleb kasutada so- bivat kaldteed või kraanat! Kaldtee kasutamisel pidage silmas järgmist: Kaugus maapinnast 70mm. Kui seade tarnitakse kaubaalusel, tuleb juuresolevatest laudadest ehitada ma- hasõiduks kaldtee. Juhise selleks leiate lk 2 (tagasipöörde siseküljelt). Tähtis märkus: iga laud tuleb kinnitada 2 kruviga. Kõrgelt tühjendatavad seadmed Juhi kaitsekatusega seadmed Ohutusnõuded seadme transportimisel Korrashoiu ja tehnohooldusega seotud ohutusnõuded Funktsioon Märkusi seoses mahalaadimisega Kaal (ilma akudeta) 560 kg* Kaal (akudega) 860 kg*

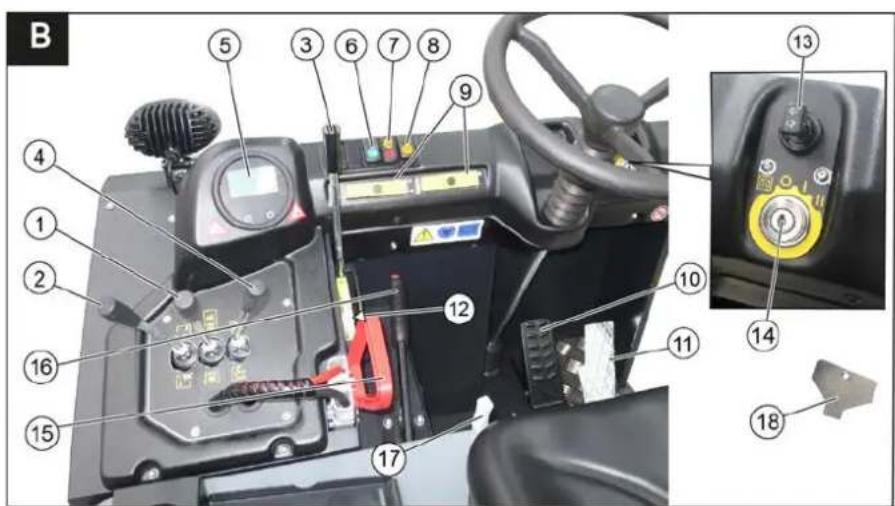

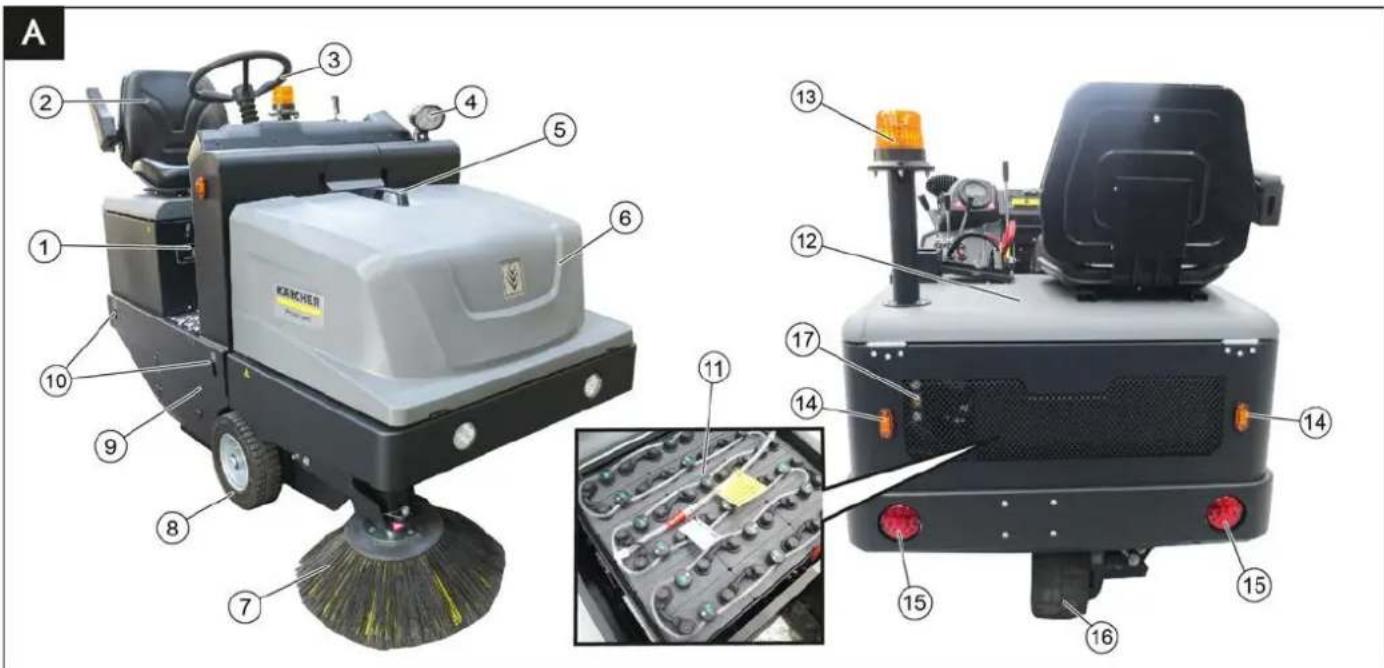

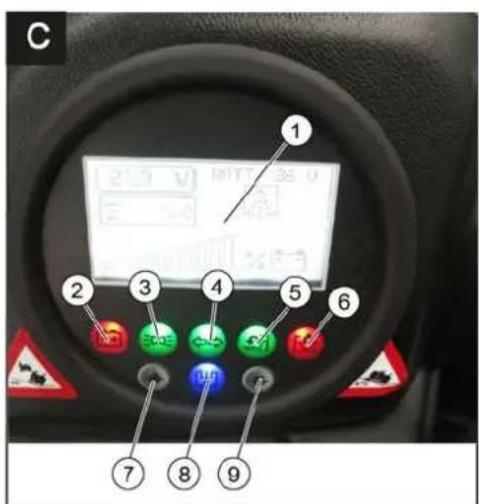

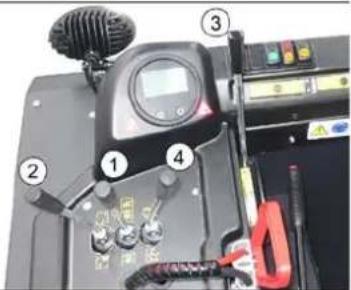

• Kui on paigaldatud lisakomplekte, on kaal vastavalt suurem. 299ET- 4 Joonis 1 Tüübisilt 2 Iste (istme kontaktlülitiga) 3Rool 4 Sinine täpp (lisavarustus) 5 Käepide lukustusnupuga 6 Seadme kate 7 Külgmine hari, parem 8 Esiratas 9 Juurdepääs pühkimisvaltsile 10 Kinnituspunkt 11 Akude komplekt (vaid 105/180 R Bp Pack komplektis) 12 Mootorikate 13 Vilkur 14 Suunatuli (variant) 15 Tagatuled (valikuline) 16 Veoratas 17 Hüdroõli kontrollaken Joonis 1 Pöördharja juhthoob ja külgharja hoob ette: pöördhari sisse ja külghari alla ja sisse. Hoob taha: pöördhari sisse 2 Prahimahuti juhthoob Pühkimismahuti tõstmine/langetamine 3 Pöördharja juhthoob Pöördharja tõstmine ja langetamine 4 Mahuti klapi juhthoob Mahuti klapi avamine / sulgemine 5 Märgutuled ja ekraan 6 Valgustuse lüliti (valikuline) 7 Ventilaatori ja Filtripuhastussüsteemi lüliti Keskmine positsioon: Filtripuhastus- süsteem ja ventilaator väljas Eesmine asend: Puhur sisse Tagumine asend: Filtripuhastus sisse 8 Signaali lüliti 9Kaitsmed 10 Piduripedaal 11 Sõidupedaal edasi / tagasi 12 Kulumist reguleeriv häälestamine/ püh- kimisala seadistamine pöördharjal 13 Suunatule lüliti (valikuline) 14 Süütelukk Positsioon 0: Lülitage mootor välja Positsioon 1: Süüde sisse Positsioon 2: Käivitage mootor 15 Akupistik 16 Seisupidur 17 Istme reguleerimishoob 18 Võtmega juurdepääs pöördharjale Joonis 1 Displeinäit (aku maht) 2 Aku laetuse kontroll 3 Töötule kontroll-lamp 4 Suunatulede märgutuli 5 Kontroll-lamp pühkmemahuti klapp avatud 6 Hoiatustuli pühkmemahuti klapp sule- tud 7 pole kasutusel 8 Näidik filtripuhastus aktiivne 9 pole kasutusel Teenindus- ja funktsioonielemendid Pühkimismasina pilt Teeninduselemendid Märgutuled ja ekraan 300 ET- 5 Vabastage seisupidur, vajutades see- juures piduripedaalile. Fikseerige seisupidur, vajutades see- juures piduripedaalile. Pange pühkimismasin tasasele pinna- le. Võtke süütevõti ära. Seisupidur fikseerida Kontrollige laetust, vajadusel laadige akuseid (vt ptk „Akude laadimine“). Kontrollige pühkimisvaltsi ja külgmist harja kulumise ning sissekerinud lintide osas. Kontrollige, kas rataste ümber ei ole mähkunud linte. Kontrollige kõigi teeninduselementide funktsiooni. Kontrollige seadet vigastuste osas. Märkus: Kirjeldust vt peatükist "Hooldus ja jooksevremont". Akusid käideldes järgige kindlasti järgmisi hoiatusi: Oht Plahvatusoht! Ärge asetage akule, s.t. klemmidele ja elementide ühendajale, töö- riistu ega muid sarnaseid esemeid. Oht Vigastusoht! Haavad ei tohi kunagi kokku puutuda pliiga. Pärast aku juures töötamist puhastage alati käsi. OHT Tule- ja plahvatusoht! – Suitsetamine ja lahtine tuli on keelatud. – Ruumid, kus laetakse akusid, peavad olema hästi ventileeritud, sest laadimi- sel tekkib väga plahvatusohlik gaas. Oht Happepõletuse oht! – Silma või nahale pritsinud hape tuleb ära loputada suure hulga puhta veega. – Seejärel pöörduge viivitamatult arsti poole. – Saastunud rõivaid peske veega. ETTEVAATUS Enne seadme kasutuselevõttu tuleb akud täis laadida. OHT Vigastusoht! Järgige akudega ümberkäimi- sel ohutuseeskirju. Järgige laadija tootja kasutusjuhendit. Kindlasti tuleb järgida aku tootja juuresole- vat kasutusjuhendit ja vastavalt tegeutse- da. Laadige akusid ainult sobiva laaduriga. OHT Söövitusoht. Vee lisamine aku tühjenemi- sel võib põhjustada happelekke! Kasutage akuhappega ümberkäimisel kaitseprille ja järgige eeskirju, et vältida vigastusi ja rõi- vaste hävimist. Nahale või rõivastele sattu- nud happepritsmed loputage koheselt roh- ke veega välja. ETTEVAATUS Vigastusoht. Akudesse lisamiseks kasuta- da ainult destilleeritud või soolatustatud vett (VDE 0510). Mitte kasutada lisaaineid (nn omadusi parandavaid vahendeid), vas- tasel korral kaotab igasugune garantii keh- tivuse. Pange seade ohutult seisma kuivades, piisava ventilatsiooniga ruumides. Avage mootori kate. Juhis: Kate peab laadimise vältel ava- tuks jääma. Tõmmake akupistik masina küljest lahti ja ühendage laadija pistikuga.

Ühendage laadija pistik nõuetekoha- sesse 16 A pistikup essa, laadija laeb automaatselt. Viige laadimine läbi vastavalt laaduri kasutusjuhendi andmetele. Soovitatud laadimisseadmed (sobivad konkreetsete akudega) on elektroonili- selt juhitavad ning lõpetavad laadimise iseseisvalt. Märkus: Kui akud on täis laetud, tuleb laadur esmalt võrgust ja siis akudest la- hutada. Märkus KM 105/180 R Bp Pack variant (1.186- 051.0) tarnitakse juba akude ja laadijaga. KM 105/180 R Bp Pack variant (1.186- 050.0) tarnitakse ilma akude ja laadijata. Soovitame järgmisi akusid ja laadijaid: Muude akude ja laadijate kasutamist ei soovitata ning see on lubatud vaid pärast konsulteerimist KÄRCHERi klienditeenin- dusega. ETTEVAATUS Järgige tingimata akutootja juhiseid ning toimige nende järgi. Aku laetuse olekut näidatakse pühkimis- masina ekraanil. Kui aku laetuse kontroll-lamp põleb puna- selt: Aku on tühi. Pühkimine lõpetatakse au- tomaatselt (pühkimisagregaatide uuesti kasutuselevõtmine võimalik alles pä- rast aku laadimist). Viige masin kohe laadimisjaama juur- de, vältides seejuures tõuse. Laadige akut. Enne seadme kasutuselevõttu Seisupiduri fikseerimine/ vabastamine Kasutuselevõtt Üldmärkusi Kontroll- ja hooldustööd Iga päev enne töö algust Akude ohutusnõuded Järgige akul, kasutusjuhendis ja sõiduki kasutusjuhendis ole- vaid märkusi! Kandke kaitseprille! Jälgige, et lapsed ei puutuks kokku akude happega! Plahvatusoht! Tuli, sädemed, lahtine tuli ja suitsetamine on keelatud! Happepõletuse oht! Esmaabi! Hoiatus! Utiliseerimine! Ärge visake akut prügikontei- nerisse! Hoiatus ohtliku elektripinge eest! Akude laadimine Soovitatud akud, laadurid Tellimisnumber Akupakk 36V, 240Ah, (rennis, hooldusvaene)

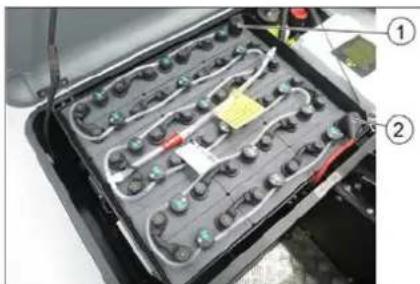

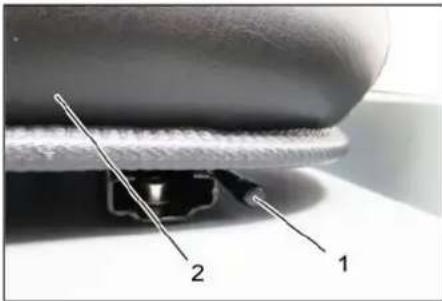

• seade vajab 1 akupakki Akuvedeliku taseme kontrollimine ja korrigeerimine Aku laadimisseisundi kontrollimine 301ET- 6 1 Istme reguleerimishoob 2 Juhiiste Tõmmake istme reguleerimise hoob välja. Nihutage istet, vabastage hoob ja laske asendisse fikseeruda. Kontrollige istet edasi-tagasi liigutades, kas see on kindlalt paigas. Märkus: Seade on varustatud istme kon- taktlülitiga. Juhiistmelt lahkudes lülitub ma- sin välja. Juhis: Peentolmufilter puhastatakse sead- me käivitamisel automaatselt. Istuge juhiistmele. Seisupidur fikseerida Pange süütevõti süütelukku. Keerake süütevõti asendisse "I". Seade on tööks valmis. Keerake süütevõti asendisse "II". Seade on valmis sõitma. Märkus: Aku mahutavuse näit kujutab u. 10 sekundi pärast tegelikku laetust. Vajutage piduripedaal alla. Vabastage seisupidur. Vajutage sõidupedaal aeglaselt ette. Oht Vigastusoht! Tagurdamine ei tohi põhjusta- da ohtu kolmandatele isikutele, vajadusel kasutage juhendaja abi. Vajutage sõidupedaal aeglaselt taha. Gaasipedaaliga saab sõidukiirust suju- valt reguleerida. Vältige pedaali tõukelist vajutamist. Vabastage gaasipedaal, masin pidur- dab automaatselt ja jääb seisma. Märkus: Vajutus piduripedaalile suuren- dab pidurdusjõudu. Ülesõitmine paigalolevatest kuni 70 mm ta- kistustest: sõitke aeglaselt ja ettevaatlikult üle. Ülesõitmine paigalolevatest üle 70 mm ta- kistustest: Takistustest tohib üle sõita ainult sobiva kaldpinna abil. TÄHELEPANU Ärge pühkige seadmesse pakilinte, traate vms., see võib pühkimissüsteemi vigasta- da. Märkus: Optimaalse puhastustulemuse saavutamiseks tuleb liikumiskiirus sobitada valitsevate oludega. Juhis: Käituse ajal puhastatakse peentol- mufiltrit automaatselt iga 10 minuti järel. Juhis: Rohkel töötamisel peentolmu piir- konnas tuleb filtrit puhastada lisaks filtripu- hastuslüliti vajutamisega. Puhastage peentolmufiltrit filtri puhas- tusnupuga. 1 Pöördharja juhthoob ja külgharja 2 Prahimahuti juhthoob 3 Pöördharja juhthoob 4 Mahuti klapi juhthoob Pöördharja juhthoob ja külgharja Juhthoob (1) ette: pöördhari sisse ja külghari alla ja sisse. Juhthoob (1) taha: pöördhari sisse. Prahimahuti juhthoob Prahimahuti juhthoob (2 ) ette: Prahima- huti langeb alla. Prahimahuti juhthoob (2) taha: Prahi- mahuti tõuseb üles. Pühkimisrulli juhthoob Pöördharja juhthoob (3) ette: pöördhari tõuseb ülespoole. Pöördharja juhthoob (3) taha: pöördhari langeb allapoole. Mahuti klapi juhthoob Mahuti klapi juhthoob (4) ette: Prahima- huti klapp avaneb. Juhis: Roheline märgutuli peab põle- ma. Mahuti klapi juhthoob (4) taha: Prahi- mahuti klapp sulgub. Juhis: Punane märgutuli peab põlema. Lülitage ventilaator sisse. Pinna puhastamisel: Pöördharja ja külgharja juhthoob (1) ta- ha: pöördhari sisse. Pöördharja juhthoob (3) taha: pöördhari langeb allapoole. Mahuti klapi juhthoob (4) ette: Mahuti klapp avaneb. Juhis: Roheline märgutuli peab põle- ma. Servade puhastamisel: Pöördharja ja külgharja juhthoob (1) et- te: pöördhari sisse, külghari sisse ja al- la. Pöördharja juhthoob (3) taha: pöördhari langeb allapoole. Lülitage ventilaator välja. Pinna puhastamisel: Pöördharja ja külgharja juhthoob (1) ta- ha: pöördhari sisse. Pöördharja juhthoob (3) taha: pöördhari langeb allapoole. Mahuti klapi juhthoob (4) ette: Mahuti klapp avaneb. Juhis: Roheline märgutuli peab põle- ma. Servade puhastamisel: Pöördharja ja külgharja juhthoob (1) et- te: pöördhari sisse, külghari sisse ja al- la. Pöördharja juhthoob (3) taha: pöördhari langeb allapoole. OHT Vigastusoht! Tühjendamise ajal ei tohi prahimahuti pöördealas viibida inimesi või loomi. Ümberminekuoht! Paigutage seade tühjendamise ajaks tasasele pinnale. 몇 HOIATUS Muljumisoht! Ärge kunagi surutage kätt tühjendus- mehaanika hoovastikku. On keelatud viibida ülestõstetud mahuti all. TÄHELEPANU Vigastus- ja kahjustusoht! Pööratava pühkimisvaltsiga on võimalik tühjenduse käigus materjal eemale pai- sata. Hoida piisavat kaugust. Käitamine Juhiistme reguleerimine Käivitage masin Masinaga sõitmine Edasisuunas sõitmine Tagurpidi sõitmine Käitumine sõidul Pidurdamine Takistustest ülesõitmine Pühkimisrežiim Peentolmufiltri käsitsi puhastamine Juhthoob Kuiva pinna pühkimine Niiskete või märgade pindade pühkimine Pühkmemahuti tühjendamine 302 ET- 7 Pöördharja ja külgharja juhthoovaga tõstmine: Juhthoob 1 keskmisesse asendisse ja juhthoob 3 ette. Sulgege mahuti klapp. Selleks juhthoob (4) taha. Juhis: Roheline märgutuli peab põle- ma. Tõstke prahimahuti üles. Selleks prahi- mahuti juhthoob (2) taha. Sõitke aeglaselt kogumismahuti lähe- dale. Seisupidur fikseerida Avage mahuti klapp. Selleks suruge mahuti klapi juhthoob (4) ette ja tühjen- dage prahimahuti. Juhis: Punane märgutuli peab põlema. Sulgege mahuti klapp. Selleks tõmma- ke mahuti klapi juhthoob lõppasendini taha (4). Juhis: Roheline märgutuli peab põle- ma. Vabastage seisupidur. Sõitke aeglaselt kogumismahuti juurest minema. Langetage prahimahuti lõppasendisse alla. Selleks prahimahuti juhthoob (2) ette Vajutage piduripedaal alla. Seisupidur fikseerida Keerake süütevõti asendisse "0" ja tõm- make võti ära. OHT Transpordikahjustused! Järgida nõlvadel või sõidukitel transpor- tides seadme tühikaalu (transpordi- mass). Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu. Keerake süütevõti asendisse "0" ja tõm- make võti ära. Seisupidur fikseerida Fikseerige seade kinnituspunktidest (4x) rihmade, trosside või kettidega. Kinnitage seadme rattad kiiludega. Pühkimismasina transportimisel ühen- dada aku lahti. OHT Vigastusoht! Ladustamisel jälgige seadme kaalu. Seisake pühkimismasin tasasel pinnal kuivas, jäävabas keskkonnas. Kaitsta tolmu eest kattematerjaliga. Tõstke pühkimisvalts ja külgmised har- jad üles, et harjastie mitte vigastada. Sulgege mahuti klapp. Keerake süütevõti asendisse "0" ja tõm- make võti ära. Seisupidur fikseerida Kindlustage pühkimismasin veerema- hakkamise vastu. Kui pühkimismasinat ei kasutata pikemat aega, järgida täiendavalt: Puhastage pühkimismasinat seest ja väljast. Tõmmake akupistik masinalt ära.

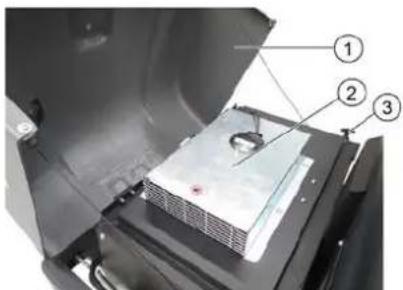

adige akut ja seejärel uuesti umbes iga 2 kuu tagant. 몇 ETTEVAATUS Kahjustuste oht lühise tõttu! Elektrisüsteemiga töötamisel või enne elektrikatete avamist tuleb aku lahti ühendada või aku pistik välja tõmmata. TÄHELEPANU Vigastusoht! Ärge peske peentolmufiltrit. Remonttöid tohivad teha ainult volitatud klienditeenindused või vastava ala spetsialistid, kes tunnevad kõiki asja- omaseid ohutuseeskirju. Mobiilsed tööstuslikult kasutatavad ma- sinad peavad läbima ohutusalase kont- rollimise vastavalt VDE 0701-le. Pange pühkimismasin tasasele pinna- le. Keerake süütevõti asendisse "0" ja tõm- make võti ära. Seisupidur fikseerida ETTEVAATUS Vigastusoht! Masinat ei tohi puhastada voolikust tu- leva või kõrgsurvejoaga (lühiste või muude kahjustuste oht). OHT Vigastusoht! Kandke tolmukaitsemaski ja kaitsepril- le. Puhastage seadet lapiga. Puhuge seade suruõhuga läbi. Puhastage seadet niiske, pehmetoime- lise puhastusvahendi lahuses niisuta- tud lapiga. Märkus: Ärge kasutage agressiivseid pu- hastusvahendeid. Märkus: Töötundide loendur näitab hool- dusvälpade aega. Märkus: Kõiki kliendi poolt teostatavaid teenindus- ja hooldustöid peavad tegema kvalifitseeritud spetsialistid. Vajaduse kor- ral võib alati kaasata Kärcheri edasimüüja. Igapäevane hooldus: Kontrollige laetust, vajadusel laadige akuseid (vt ptk „Akude laadimine“). Kontrollige pühkimisvaltsi ja külgmist harja kulumise ning sissekerinud lintide osas. Kontrollige, kas rataste ümber ei ole mähkunud linte. Kontrollige kõigi teeninduselementide funktsiooni. Kontrollige seadet vigastuste osas. Tolmufiltri puhastamiseks vajutage filtri- puhastusseadise klahvi. Iganädalane hooldus: Kontrollige hüdrosüsteemi. Kontrollige hüdroõli taset. Kontrollige pidurivedeliku taset. Kontrollige tihendliiste kulumise osas, vajadusel vahetage välja Kontrollige mahuti klappi ja määrige. Hooldus vastavalt kulumisele: Vahetage välja tihendliistud. Reguleerige külgmisi tihendeid või va- hetage välja. Vahetage välja pühkimisvalts. Vahetage välja külgmine hari. Märkus: Kirjel dust vt peatükist "Hooldus- tööd". Hooldus 50 töötunni järel: Laske esimene hooldus teha vastavalt ülevaatuste kontrollnimekirjale kliendi- teeninduses. Hooldus 250 töötunni järel: Laske hooldus teha vastavalt ülevaa- tuste kontrollnimekirjale klienditeenin- duses. Et garantiiõigus säiliks, tuleb garantiiajal kõik teenindus- ja hooldustööd lasta läbi viia Kärcheri volitatud klienditeenindusel vastavalt hooldusvihikule. Ettevalmistus: Pange pühkimismasin tasasele pinna- le. Keerake süütevõti asendisse "0" ja tõm- make võti ära. Seisupidur fikseerida OHT Vigastusoht! Kui prahimahuti on üles tõste- tud, tuleb alati paigaldada kinnituslatt. Tegeleda kindlustusega väljaspool ohupiir- konda. Seadme väljalülitamine Transport Ladustamine/seiskamine Korrashoid ja tehnohooldus Üldmärkusi Puhastamine Seadme puhastamine seest Seadme puhastamine väljast Hooldusvälp Kliendi poolt teostatav hooldus Klienditeeninduse poolt teostatav hooldus Hooldustööd Kindlustage tõstetud pühkmemahuti 303ET- 8 1 Kinnituslati hoidik 2 Kinnituslatt Üleval toimuva tühjendamise jaoks lü- kake kinnituslatt üles ja torgake hoidi- kusse (fikseeritud). TÄHELEPANU Pidage akude paigaldamisel silmas aku- pooluste orientatsiooni. Poolused paigal- datakse sõidusuunas vasakule. Akusid on võimalik vahetada vaid komplek- tina. Vahetamise võib teostada vaid kvalifit- seeritud spetsialist. Suure kaalu tõttu (300 kg) peab tõst- mist tegema kraanaga. Akupoolus - sõidusuunas vasakul 1 Miinusklemm 2 Plussklemm Akut maha monteerides tuleb jälgida, et kõigepealt ühendataks lahti miinuskaa- bel. Kinnitage kraana trossid akukomplekti 4 aasa külge ja tõstke akud ettevaatli- kult välja. MÄRKUS Prahimahuti ei tohi olla üles tõstetud. Avage mootori kate. 1 Kontrollaken 2 Kaas, õli täiteava 3 Mahuti (ilma funktsioonita) Kontrollige aknast hüdroõli taset. – Õlitase peab olema "MIN"- ja "MAX"-tä- hise vahel. – Kui õlitase on "MIN"-tähisest allpool, tu- leb hüdroõli juurde valda. Kruvige maha õli täiteava kaas. Puhastage täiteala. Lisage hüdroõli. Õlisort: vt "Tehnilised andmed" Kruvige peale õli täiteava kaas. Seisupidur fikseerida Käivitage mootor. Hüdraulikaseadme hooldus ainult volitatud klienditeeninduse poolt. Kontrollige kõigi hüdraulikavoolikute ja liitmike tihedust. OHT Vigastusoht! Kui prahimahuti on üles tõste- tud, tuleb alati paigaldada kinnituslatt. Tegeleda kindlustusega väljaspool ohupiir- konda. 1 Pühkmemahuti 2 Kinnituslatt 3 Pühkimisvalts Seisake seade. Tõstke tühjendatud pühkmemahuti lõp- pasendisse. Pühkimisrull muutub näh- tavaks. Kindlustage pühkmemahuti. Vt peatük- ki "Ülestõstetud pühkmemahuti kindlus- tamine". Keerake süütevõti asendisse "0" ja tõm- make võti ära. Kontrollige pühkimisrulli kahjustuste suhtes, eemaldage mähkunud lindid või nöörid. Klappige kindlustusvarras alla pessa (ülestõstetud pühkmemahuti on kind- lustamata). Langetage prahimahuti lõpuni alla. 1 Külgpaneel, paremal 2 Võtmega juurdepääs pöördharjale Tõstke tühjendatud pühkmemahuti lõp- pasendisse. Kindlustage pühkmemahuti. Vt peatük- ki "Ülestõstetud pühkmemahuti kindlus- tamine". Avage võtmega külgmised katted. 1 Kinnitusklamber

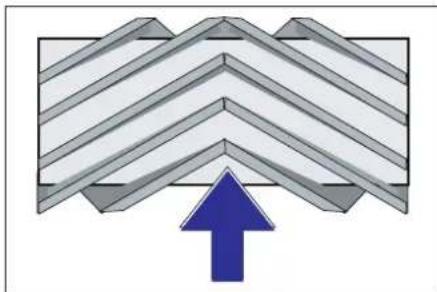

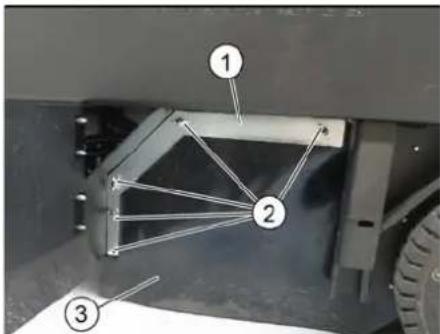

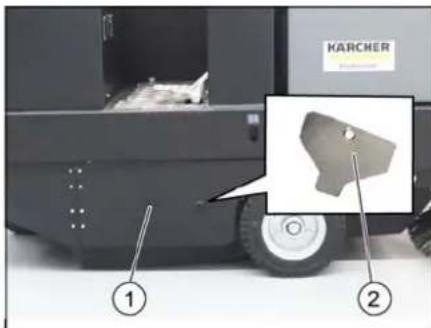

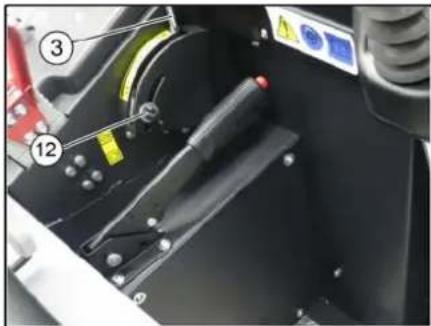

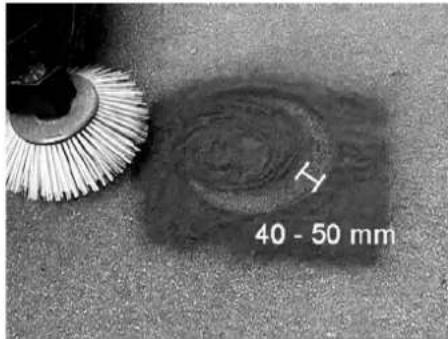

Tiibmutter 3 Külgmine tihend Kruvige tiibmutrid maha. Võtke kinnitusklamber ära. Lükake külgmine tihend välja. Keerake välja pühkimisvaltsi kinnitus- pesa kruvi ja lükake kinnituspesa välja. Võtke pühkimisvalts välja. Pühkimisvaltsi paigaldusasend sõidusuu- nas (pealtvaade) Märkus: Uut pühkimisvaltsi paigaldades jälgige harjaste asendist. Paigaldage uus pühkimisvalts. Pühki- misvaltsi sooned tuleb panna vastas- oleva nookuri nukkidele. Märkus: Pärast uue pühkimisvaltsi paigal- damist tuleb pühkimistaset uuesti regulee- rida. Märkus: Pühkimiskõrguseks on tehases seadistatud 80 mm, pühkimisvaltsi kulumi- se korral saab seda sujuvalt reguleerida. Lülitage välja puhur. Sõitke pühkimismasin tasasele ja sile- dale pinnale, mis on märgatavalt tolmu- ne või kriidine. Pöördharja ja külgharja juhthoob (1) ta- ha: pöördhari sisse. Pöördharja juhthoob (3) taha: pöördhari langeb allapoole. Laske pöördharjal ca 10 sekundit tööta- da. Pöördharja ja külgharja juhthoob (1) keskmisesse asendisse. Pöördharja juhthoob (3) ette: pöördhari tõuseb ülespoole. Tõstke prahimahuti üles. Sõitke masin tagurpidi minema. Kontrollige pühkimistaset. Akude vahetamine Kontrollige hüdraulika õlitaset ja lisage hüdraulikaõli Hüdrosüsteemi kontrollimine Pühkimisvaltsi kontrollimine Pühkimisvaltsi väljavahetamine Pühkimisvaltsi pühkimistaseme kontrollimine ja reguleerimine 304 ET- 9 Pühkimisjälje vorm peab olema ühtlane ristkülik laiusega 80-85 mm. Avage kulumist reguleeriv stoppkruvi (12) ja seadistage. Stoppkruvi ülespoole: kitsam pühkimis- ala. Stoppkruvi allapoole: laiem pühkimis- ala. Keerake stoppkruvi uuesti kinni. Kontrollige pöördharja pühkimisala uuesti, nagu juba kirjeldatud. Tõstke külgmine hari üles. Sõitke pühkimismasin tasasele ja sile- dale pinnale, mis on märgatavalt tolmu- ne või kriidine. Laske külghari juhthoova abil alla ja las- ke ca 10 sekundit töötada. Tõstke külgmine hari üles. Sõitke masin tagurpidi minema. Kontrollige pühkimistaset. Pühkimistaseme laius peaks olema 40- 50 mm. Korrigeerige pühkimisasendit kahest seadekruvist. Kontrollige pühkimistaset. OHT Vigastusoht! Kui prahimahuti on üles tõste- tud, tuleb alati paigaldada kinnituslatt. Tõstke tühjendatud pühkmemahuti lõp- pasendisse. Kindlustage pühkmemahuti. Vt peatük- ki "Ülestõstetud pühkmemahuti kindlus- tamine". Avage külgmine kate nagu kirjeldatud peatükis „Pühkimisvaltsi vahetamine“. Vabastage külgmiselt kinnitusplaadilt 6 tiibmutrit. Vabastage eesmiselt kinnitusplaadilt 3 mutrit (SW 13). Suruge külgmine tihend niipalju alla (piklik auk), kuni see on põrandast 1 - 3 mm kaugusel. Keerake kinnitusplaat kinni. Korrake protseduuri seadme teisel kül- jel. 몇 HOIATUS Vigastusoht! Filtrimooduliga töötades kandke tolmu- kaitsemaski. Järgige peene tolmu käsit- semises ohutuseeskirju. Puhastage peentolmufiltrit filtri puhas- tusnupuga. Tühjendage pühkmemahuti. 1 Seadme kate 2 Filtrikate (raputussüsteem) 3 Lukk, filtrikate (2x) Keerake seadme kate ette. 1 Seadme kate 2 Peentolmu filter 3 Risttoed Avage lukk. Avage filtrikate. Kontrollige peentolmufiltrit, puhastage seda või vajadusel vahetage. Märkus Peentolmufiltri väljavahetamist tohib teostada ainult Kärcheri klienditeenin- dus. Pange filtrikate peale ja lukustage see. Külgmise harja pühkimistaseme kontrollimine ja reguleerimine Külgmiste tihendite reguleerimine Peentolmufiltri kontrollimine/ vahetamine 305ET- 10 몇 ETTEVAATUS Vigastusoht! Veenduge, et kaitsmekarpide katted poleks pealepanemisel vahetusse läi- nud. TÄHELEPANU Kasutage ainult sama võimsusega kaits- meid. 1 Kaitsmekarp A 2 Kaitsmekarp B 3Mutter Keerake rihvelmutter välja Avage kaitsmekasti kaas. Kontrollige kaitsmeid. Vahetage rikkis kaitsmed välja. Kaitsmekarp A Kaitsmekarp B Põhireleekaitse

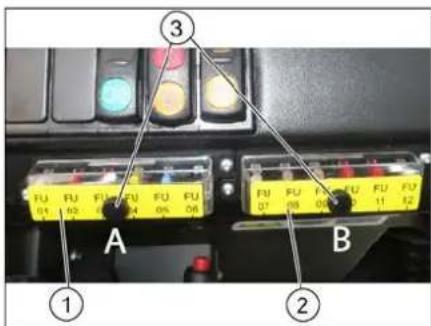

• Neid kaitsmeid tohib vahetada vaid klien- diteenindus, kuna vajalik on kontrollida ka võimalikke vigu seadmel. Käesolevaga kinnitame, et allpool kirjelda- tud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstrukt- sioonilt EL direktiivide asjakohastele põhi- listele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste te- gemise korral seadme juures kaotab käes- olev deklaratsioon kehtivuse. Allakirjutanud tegutsevad juhatuse ülesan- del ja volitusega. Dokumentatsiooni eest vastutav isik: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2020/01/01 Kaitsete vahetamine FU01 Turvarelee Käivitamine 5 A FU02 Luba DC/DC 10 A FU03 Vilkur Helisignaal 10 A FU04 Imiventilaator 20 A FU05 Vibraatori süsteem 15 A FU06 Sisend DC/DC 20 A FU07 Multifunktsionaalne näidik 5 A FU08 Tagurdushoiati Klappindikaator

FU09 Turvarelee Imiventilaator Vibraatori süsteem 5 A FU10 Veepump (valikuline) 10 A FU11 Valgustus (variant) Suunatuli (variant) Sinine täpp (lisavarus- tus) 10 A FU12 Raputussüsteemi la- mevoltfilter ja ümarfil- ter (valikuline) 15 A FU 13* Pearelee 125 A ELi vastavusdeklaratsioon Toode: Imur-pühkija istmega Tüüp: KM 105/180 R Bp 1.186-050.0 KM 105/180 R Bp Pack 1.186-051.0 Asjakohased EL direktiivid: 2006/42/EU (+2009/127/EU) 2014/30/EL 2000/14/EU Kohaldatud ühtlustatud standardid: EN 60335–1 EN 60335–2–72 EN 55012: 2007 + A1: 2009 EN 61000–6–2: 2005 EN 62233: 2008 Järgitud vastavushindamise protse- duur: 2000/14/EÜ: Lisa V Helivõimsuse tase dB(A) Mõõdetud: 90 Garanteeri- tud:

Chairman of the Board of Management Director Regulatory Affairs & Certification 306 ET- 11 Abi häirete korral Rike Kõrvaldamine Masin ei sõida või sõidab ainult aeglaselt Istuge juhiistmele, aktiveeritakse istme kontaktlüliti Laske veomootori kaitset FU 13 kontrollida klienditeeninduses Akut laadida või aku vahetada Vabastage seisupidur Kontrollige, kas seadmesse ei ole mähkunud linte või nöörijuppe. Teatage Kärcheri klienditeenindusele Vilistav heli hüdraulikas Lisage hüdraulikavedelikku Teatage Kärcheri klienditeenindusele Harjad pöörlevad ainult aeglaselt või üldse mitte Kontrollige, kas seadmesse ei ole mähkunud linte või nöörijuppe. Teatage Kärcheri klienditeenindusele Harjas vähe imemisjõudu või puu- dub see üldse Puhastage tolmufiltrit Teatage Kärcheri klienditeenindusele Seadmest tuleb tolmu Külgmiste tihendite reguleerimine Lülitage ventilaator sisse Puhastage tolmufiltrit Vahetage välja filtri tihendid Teatage Kärcheri klienditeenindusele Pühkimismoodul lätab prahti maha Tühjendage pühkmemahuti Puhastage tolmufiltrit Pühkimisvaltsi väljavahetamine Reguleerige pühkimistaset Vahetage välja rahimahuti tihendusribad Kõrvaldage pühkimisvaltsi blokeering Teatage Kärcheri klienditeenindusele Prahimahuti ei tõuse üles või ei lange alla Kontrollige kaitsmeid. Eemaldage kaitsme tugi harja hoidikult Teatage Kärcheri klienditeenindusele Prahimahuti pöörleb liiga aeglaselt või üldse mitte Teatage Kärcheri klienditeenindusele Häired hüdrauliliselt liikuvate osa- de töös Teatage Kärcheri klienditeenindusele Tehnilised andmed KM 105/180 R Bp Classic KM 105/180 R Bp Pack Classic Masina andmed Sõidukiirus, edasi km/h 6 6 Sõidukiirus, tagasi km/h 3 3 Tõusuvõime (maks.) -- 14% 14% Kaetav pind ilma külgmiste harjadeta m

/h 6300 6300 Töölaius ilma külgmise harjata mm 780 780 Töölaius 1 külgmise harjaga mm 1050 1050 Kaitsme liik kaitstud veepiiskade eest -- IPX 3 IPX 3 Kasutusaeg täislaetud aku korral h 2,5 2,5 Elektrisüsteem Aku võimsus V, Ah --- 36, 240 Akude komplekt kg --- 300 Hüdrosüsteem Hüdraulikaõli tüüp -- HV 46 HV 46 Pühkmemahuti Maks. tühjenduskõrgus mm 1340 1340 Prahimahuti maht l 180 180 Pühkimisvalts 307ET- 12 Pühkimisvaltsi läbimõõt mm 280 280 Pühkimisvaltsi laius mm 780 780 Pöörete arv 1/min 360 360 Pühkimistase mm 80 80 Külgmine hari Külgmise harja läbimõõt mm 580 580 Pöörete arv 1/min 80 80 Täiskummist rehvid Suurus ees -- 4.00-6 4.00-6 Suurus taga -- 300 x 145 – 6 300 x 145 – 6 Pidur Esirattad -- mehhaaniline mehhaaniline Tagaratas -- Elektriline Elektriline Filtri- ja imisüsteem Mudel -- Kottfilter Valikuliselt saadaval: Lame- voltfilter ja ümarfilter Kottfilter Valikuliselt saadaval: Lame- voltfilter ja ümarfilter Pöörete arv 1/min 2600 2600 Peentolmu filtri pind m

5,2 5,2 Imisüsteemi nominaal-alarühk mbar 6 6 Imisüsteemi nominaal-mahtvool m

/h 600 600 Vibraatori süsteem -- Elektrimootor Elektrimootor Ümbritseva keskkonna tingimused Temperatuur °C -5 kuni +40 -5 kuni +40 Õhuniiskus, mitteniisutav % 0 - 90 0 - 90 Tuvastatud väärtused vastavalt standardile EN 60335-2-72 Müraemissioon Helirõhu tase L

dB(A) 93 93 Seadme vibratsioonid Käte/käsivarte vibratsiooniväärtus m/s
