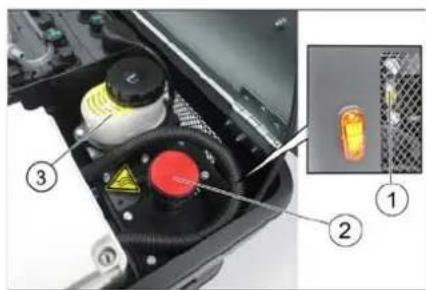

Naudokite hidraulinį aliejų HV 46. Atidarykite variklio gaubtą ir pažiūrėkite lygį matavimo angoje. Lygis turi būti tarp MIN ir MAX žymių. Jei reikia, atsukite pildymo angos dangtelį ir įpilkite aliejaus. Užsukite dangtelį.

Kaip išvalyti smulkių dulkių filtrą?

Filtras automatiškai išsivalo kas 10 minučių. Rankiniam valymui paspauskite filtro valymo jungiklį. Neplaukite filtro vandeniu. Jei filtras labai užsiteršęs, jį turi pakeisti Kärcher techninės priežiūros tarnyba.

Kokios svarbios saugos priemonės naudojant?

Dėvėkite pritaikytus drabužius ir neslystančius batus. Prieš pradėdami patikrinkite, ar šalia nėra žmonių ar vaikų. Neviršykite nurodytų nuolydžių. Niekada nešluokite degių ar sprogių medžiagų. Niekada nepalikite mašinos be priežiūros, kai variklis veikia. Visada išimkite užvedimo raktelį po naudojimo.

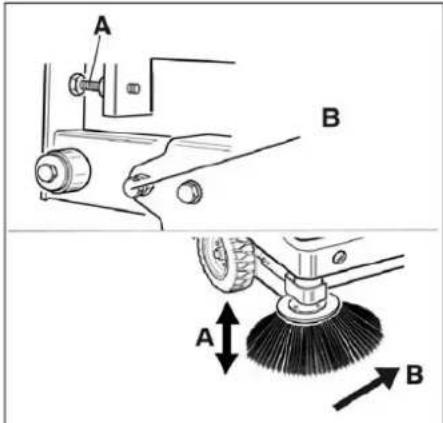

Kaip sureguliuoti besisukančio šepetėlio šlavimo pėdsaką?

Pastatykite mašiną ant dulkėto grindų. Nuleiskite šepetėlį ir leiskite jam suktis apie 10 sekundžių. Pakelkite šepetį ir važiuokite atgal. Pėdsakas turi sudaryti 80–85 mm pločio stačiakampį. Jei reikia, sureguliuokite susidėvėjimo nustatymo atraminį varžtą (12 elementas): sukite aukštyn, kad sumažintumėte plotį, žemyn – kad padidintumėte.

Kokius kasdienius priežiūros darbus atlikti?

Kiekvieną dieną prieš naudojimą: patikrinkite akumuliatoriaus įkrovą; patikrinkite šepečių susidėvėjimą ir juostų apsivyniojimą; apžiūrėkite ratus; išbandykite visus valdymo elementus; patikrinkite prietaisą dėl pažeidimų; išvalykite dulkių filtrą naudodami valymo mygtuką.

Kur rasti atsargines dalis ir kaip susisiekti su techninės priežiūros tarnyba?

Naudokite tik Kärcher patvirtintus priedus ir atsargines dalis. Daugiau informacijos apie atsargines dalis rasite svetainės www.kaercher.com aptarnavimo meniu. Dėl remonto ar priežiūros kreipkitės į įgaliotą Kärcher techninės priežiūros tarnybą.

NAUDOJIMO INSTRUKCIJA KM 105180 R Bp Pack Classic Kärcher

Aplinkos apsauga.....LT 1

Garantija ....LT 1

Priedai ir atsarginės dalys LT 1

Naudojimo instrukcijoje naudojami simboliai ..... LT 1

Simboliai ant prietaiso .. LT 1

Naudojimas pagal paskirtį . . . . LT 2

Netinkamas naudojimas, kurį galima numatyti. . . . LT 2

Tinkami paviršiai ..... LT 2

Saugos reikalavimai ..... LT 2

Saugos pastabos dėl valdymo ..... LT 2

Saugos pastabos dėl važiavimo ..... LT 2

Saugos reikalavimai baterijų maitinamiems įrenginiams LT 2

Įrenginiai, ištuštinami pakėlus LT 3

Mašinos su apsauginiu vairuotojo stogeliu. . . . . . . LT 3

Saugos pastabos dėl įrenginio transportavimo ..... LT 3

Saugos pastabos dėl įprastinės ir techninės priežiūros LT 3

Veikimas .... LT 3

Pastabos dėl iškrovimo ..... LT 3

Valdymo ir funkciniai elementai LT 4

Šluojamosios mašinos paveikslas ..... LT 4

Valdymo elementai .... LT 4

Prieš pradedant naudoti ..... LT 5

Stovėjimo stabdžio fiksavimas / atleidimas. . . . . . LT 5

Naudojimo pradžia. . . . . . . . . LT 5

Bendrieji nurodymai .... LT 5

Patikros ir techninės priežiūros darbai. . . . . . . . . LT 5

Saugos nurodymai dėl baterijos ..... LT 5

Baterijų įkrovimas. ..... LT 5

Naudojimas .... LT 6

Vairuotojo sėdynės reguliavimas

vimas ..... LT 6

Mašinos įjungimas ..... LT 6

Važiavimo režimas....LT 6

Valymas .... LT 6

Dulkių maišelio ištuštinimas LT 7

Prietaiso išjungimas....LT 7

Transportavimas ..... LT 7

Laikymas / eksploatavimo nu-

traukimas....LT 7

Priežiūra ir aptarnavimas. . . . LT 7

Bendrieji nurodymai .... LT 7

Valymas ..... LT 7

Priežiūros intervalai .... LT 7

Aptarnavimo darbai .... LT 8

ES atitikties deklaracija ..... LT 10

Pagalba gedimų atveju ..... LT 11

Techniniai duomenys ..... LT 11

Prieš pirmą kartą pradedant naudotis prietaisu, būtina atidžiai perskaityti originalią instrukciją, ja vadovautis ir saugoti, kad ja galima būtų naudotis vėliau arba perduoti naujam savininkui.

Bendrieji nurodymai

Išpakuodami įrenginį pastebėję transportavimo metu padarytų pažeidimų, praneškite pardavėjui.

Ant įrenginio pritvirtintuose įspėjamuosiuose ženkluose ir nurodymų lentelėse pateikiama svarbi informacija, reikalinga, norint saugiai naudoti prietaisą.

Be naudojimo instrukcijoje pateikiamų nurodymų taip pat reikia laikytis bendrųjų įstatymus leidžiančiųjų institucijų nurodymų dėl nelaimingų atsitikimų prevencijos ir saugos.

Aplinkos apsauga

	Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pa-kuočių kartu su buitinėmis atlie-komis, bet atiduokite jas perdirbti.
	Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdir-bimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms. Todėl naudotus senus įrenginius šalinkite pagal atitinka-mą antrinių žaliavų surinkimo sis-temą.
Akumuliatoriai, alyvos, degalai ir panašios medžiagos neturėtų patekti į aplinką. Šias medžiagas šalinkite per atitinkamas atlie-kų šalinimo sistemas.

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite adresu:

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

Priedai ir atsarginės dalys

⚠ PAVOJUS

Siekiant išvengti gedimų, prietaisą remontuoti ir jo atsargines detales keisti gali tik įgaliota klientų aptarnavimo tarnyba.

Leidžiama naudoti tik gamintojo patvirtintus priedus ir atsargines dalis. Originalių priedų ir atsarginių dalių naudojimas užtikrina saugų, be gedimų prietaiso funkcionavimą.

Informacijos apie atsargines dalis galite rasti interneto svetainės www.kaercher.com dalyje „Service“.

Naudojimo instrukcijoje naudojami simboliai

⚠PAVOJUS

Įspėja apie gresiantį tiesioginį pavojų, galintį sukelti sunkius sužalojimus arba mirtį. ⚠ĮSPĖJIMAS

Įspėja apie galimą pavojų, galintį sukelti sunkius sužalojimus arba mirtį.

ATSARGIAI

Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus arba materialinius nuostolius.

DĖMESIO

Nuoroda dėl galimo pavojaus, galinčio sukelti materialinius nuostolius.

Simboliai ant prietaiso

	Pavojus nusideginti prislietus prie įkaitusių paviršių! Prieš pradėdami dirbti su prietaisu palaukite, kol išmetamųjų dujų sistema pakankamai atvės.
	Prietaisą naudoti tik mū-vint apsaugines pirštines.
	Įstrigus tarp judančių transporto priemonės da-lių, kyla traiškymo pavojus
	Judančios dalys gali su-žeisti. Nelieskite.
	Gaisro pavojus. Nesiurb-kite degančių arba smilks-tančių daiktų.
	Grandinės laikiklis / krano taškas
	Automobilių keltuvo pa-statymo vieta
	Maksimalus pagrindo nuolydis važiuojant pakel-ta nešvarumų kamera.
	Važiuokite tik ne į states-nę nei 14 % įkalnę.
	Atsargiai, besisukantis šepetys (atsižvelkite į su-kimosi kryptį).
	Įspėjimas dėl pavojingos elektros įtampos!
	Atkreipkite dėmesį į nuorodą!
	Vairuokite lėtai!
	Perskaitykite naudojimo instrukciją ir vadovaukitės ja!
	Pažeidimo pavojus!Neplaukite smulkių dulkių filtro.

Naudojimas pagal paskirtį

Šluojamoji mašina skirta pramoninių patalpų grindų plotams valyti, o taip pat šiose vietose:

■ automobilių stovėjimo aikštelėse ■ gamybos patalpose ■ logistikos objektuose ■ viešbučiuose ■ mažmeninės prekybos objektuose ■ sandėliavimo vietose ■ pėsčiųjų takuose

– Šluojamoji mašina skirta nešvariems paviršiams viduje ir lauke valyti.

– Prieš pradėdami darbą įsitikinkite, kad prietaisas ir jo darbinės dalys yra geros būklės ir saugūs naudoti. Jei jų būklė nėra nepriekaištinga, prietaiso negalima naudoti.

– Šią šluojamąją mašiną naudokite tik pagal šioje instrukcijoje pateiktus nurodymus.

– Jokiu būdu neatlikite jokių įrenginio pakeitimų.

– Įrenginys skirtas tik naudojimo instrukcijoje nurodytoms dangoms.

– Mašiną galima naudoti tik įmonės arba jos įgaliotų asmenų nurodytoje teritorijoje.

– Pagrindinės nuorodos: Saugokite prietaisą nuo lengvai užsidegančių medžiagų (sprogių arba degių).

Netinkamas naudojimas, kurį galima numatyti

→ Niekada nevalykite (nesiurbkite) sprogių skysčių, degių dujų, neskiestų rūgščių ir tirpiklių! Tai taikoma benzinui, dažų skiedikliui arba mazutui, kurie sumišę su siurbimo oru gali sudaryti sprogius garus ir mišinius, taip pat acetonui, neskiestoms rūgštims, tirpikliams, nes jie gali pažeisti įrenginio medžiagas.

→ Jokiu būdu nešluokite / nesiurbkite reaktyviųjų metalų dulkių (pvz., aliuminio, magnio, cinko), nes reaguodamos su stipriais šarminiais arba rūgštiniais valikliais, jos virsta sprogiomis dujomis.

→ Nevalykite (nesiurbkite) degančių arba smilkstančių daiktų.

→ Prietaisas nepritaikytas siurbti sveikatai pavojingas medžiagas.

→ Draudžiama būti pavojingoje zonoje. Draudžiama naudoti prietaisą sprogioje aplinkoje.

→ Draudžiama mašina vežti asmenis.

→ Draudžiama šiuo įrenginiu stumti / traukti ar transportuoti kitus daiktus.

Tinkami paviršiai

- Asfaltas

– Pramoninių statinių grindiniai

– Monolitinės grindys

– Betonas

– Tašytų akmenų grindinys

Saugos reikalavimai

Saugos pastabos dėl valdymo. Saugos pastabos dėl važiavimo.

→ Siekiant išlaikyti oro ir šliaužimo atkarpas, prietaiso negalima naudoti aukštesniame nei 2 000 m aukštyje virš jūros lygio.

→ (Taikoma tik Suomijai) Jei prietaisas turėtų PVC žarną, jo negalima naudoti žemoje aplinkos temperatūroje (žemiau 0 °C). Kilus klausimams dėl prietaiso, kreipkitės į „Kärcher“.

→ Prieš pradėdami darbą, įsitikinkite, kad prietaisas ir jo darbinės dalys yra geros būklės ir saugūs naudoti. Jei jų būklė nėra nepriekaištinga, prietaiso negalima naudoti.

→ Jei naudojate prietaisą pavojingoje aplinkoje (pvz., degalinėje), paisykite atitinkamų nurodymų dėl saugos. Draudžiama naudoti prietaisą sprogioje aplinkoje.

⚠ PAVOJUS

Sužalojimų pavojus!

→ Nenaudokite įrenginio be apsauginio stogo nuo krentančių daiktų zonose, kur krentantys daiktai galėtų pasiekti operatorių. → Operatorius prietaisą privalo naudoti pagal paskirtį. Jis turi paisyti aplinkos sąlygų, o dirbdamas su prietaisu – netoliese esančių žmonių, ypač vaikų. → Būtina laikytis teisės aktų, taisyklių ir įstatymų, reglamentuojančių transporto priemonių eismą. → Prieš darbo pradžią operatorius turi įsitikinti, kad yra tinkamai sumontuota ir veikia visa apsauginė įranga.

→ Įrenginio operatorius atsako už kitiems asmenims įvykusius nelaimingus atsitikimus ir žalą jų turtui. → Operatorius turi dėvėti priglundančius drabužius. Avėkite tvirtą avalinę ir nedėvėkite laisvų rūbų. → Prieš judėdami patikrinkite artimą zoną (pvz., ar joje nėra vaikų). Užtikrinkite pakankamą matomumą! → Nepalikite mašinos be priežiūros, jei įjungtas variklis. Naudotojas gali palikti mašiną tik tada, kai variklis yra išjungtas ir užtikrinama, kad mašina negalės naudotis pašaliniai asmenys ir ištrauktas raktas. → Ištraukite raktą, kad mašina negalėtų pasinaudoti pašaliniai asmenys. → Prietaisą gali naudoti tik įgalioti asmenys, išmokyti naudotis ir pademonstravę savo sugebėjimus dirbti su prietaisu. → Šis prietaisas nepritaikytas naudoti asmenims (taip pat vaikams) su fizine, sensorine ar dvasine negalia arba asmenims, neturintiems pakankamai reikiamos patirties ir (arba) žinių, nebent prižiūrint už saugą atsakingam asmeniui ir jam nurodant, kaip prietaisas turi būti naudojamas. → Prižiūrėkite vaikus siekdami užtikrinti, kad jie nežaistų su prietaisu.

ATSARGIAI

Pažeidimo pavojus! Nešluokite juostų, virvių ir vielų, kadangi jos gali apsivynioti apie besisukantį šepetį.

⚠ PAVOJUS

Sužalojimų rizika! Prieš važiuodami patikrinkite pagrindo tvirtumą.

⚠ PAVOJUS

Nelaimingo atsitikimo ir sužalojimo pavojus!

Mašina gali apvirsti ją naudojant ant didelio posvyrio paviršių.

- Važiuokite tik ne statesnę nei 14 % įkalnę.

Apvirtimo pavojus greitai važiuojant posūkiuose (ypač sukant į kairę).

- Posūkiuose važiuokite lėtai.

Mašina gali apvirsti, kai važiuojama ant nestabilaus pagrindo.

- Todėl naudokite mašiną tik ant tvirto pagrindo.

Mašina gali apvirsti jai per daug pasvirus į šoną.

- Mašina gali būti pasvirus į šoną daugiausiai 10 % posvyrio kampu.

Saugos reikalavimai baterijų maitinamiems įrenginiams

Pastaba: garantija taikoma tik naudojant „Kärcher“ rekomenduojamas baterijas ir įkroviklius.

– Būtinai laikykitės baterijos ir įkroviklio gamintojų naudojimo instrukcijų. Naudodami baterijas, taip pat laikykitės teisės aktų.

– Jokiu būdu nepalikite neįkrautų baterijų, o jas nedelsdami vėl įkraukite.

– Stengdamiesi, kad baterijos neištekėtų, laikykite jas tik švarioje ir sausoje vietoje.

Saugokite nuo nešvarumų, pavyzdžiui, metalo dulkių.

– Nedėkite ant baterijos įrankių ir panašių daiktų. Gali kilti trumpojo jungimo ir sprogimo pavojus. – Prie baterijų arba įkrovimo patalpų jokiu būdu nedirbkite su atvira ugnimi, nekur-kite kibirkščių ir nerūkykite. Sprogimo pavojus. – Nusilieskite prie įkaitusių dalių, pavyzdžiui pavaros variklio, (pavojus nudegti). – Atsargiai elkitės su baterijos rūgštimi. Laikykitės reikiamų saugos reikalavimų! – Panaudotų baterijų atliekas sutvarkykite laikydamiesi EB direktyvos 91/157/EEB reikalavimų.

Įrenginiai, ištuštinami pakėlus

⚠PAVOJUS

Sužalojimų pavojus!

→ Dirbdami ištuštinimo pakėlus įrenginiu, iki galo pakelkite sušluotų nešvarumų talpyklą ir užfiksuokite. → Saugumas tik už pavojaus zonų ribų.

Mašinos su apsauginiu vairuotojo stogeliu

PASTABA

Apsauginis vairuotojo stogelis (papildomas) apsaugo nuo didesnių krentančių daiktų. Tačiau jis neapsaugo nuo pervažiavimo!

→ Kasdien tikrinkite, ar nėra apsauginio gaubto pažeidimo. → Jei pažeistas apsauginis gaubtas ar atskiri jo elementai, būtina pakeisti visą apsauginį gaubtą. → Neleidžiama vykdyti jokių apsauginio gaubto pakeitimų ar montuoti kitus „Kärcher“ neleidžiamus elementus, sudedamąsias dalis ir sudedamuosius mazgus.

Saugos pastabos dėl įrenginio transportavimo

→ Tuščio prietaiso svoris (transporto svoris) transportavimo metu ant priekabos ar transporto priemonėje. → Gabenant prietaisą būtina išjungti baterijos kištuką ir prietaisą saugiai sutvirtinti.

Saugos pastabos dėl įprastinės ir techninės priežiūros

→ Prieš atlikdami mašinos valymo ir techninės priežiūros darbus, keisdami dalis arba atlikdami kitų mašinos funkcijų nustatymus, išjunkite mašiną ir ištraukite uždegimo raktą. → Atliekant visų prietaisų su traukos baterija techninės priežiūros ir remonto darbus, būtina atjungti prietaiso elektros sistemos bateriją (baterijos kištuką). → Atliekant darbus prie elektros įrangos, turi būti atjungta akumuliatoriaus baterija.

Tam pirmiausiai reikia atjungti minuso, o po to pliuso polį.

Pakartotinis prijungimas atliekamas priešinga eilės tvarka. Pirmiau prijungiamas pliuso, o po to minuso polis.

→ Prietaisui plauti nenaudokite vandens žarnos arba aukšto slėgio vandens srovės (gali įvykti trumpasis jungimas arba kitoks prietaiso pažeidimas). → Remonto darbus gali atlikti tik įgaliota klientų aptarnavimo tarnyba arba šios srities kvalifikuotas, su atitinkamais saugos nurodymais susipažinęs personalas. → Laikykitės galiojančių vietos pramonėje kintamose vietose naudojamų prietaisų saugos patikros reikalavimų. → Prietaisą naudokite tik mūvėdami apsauginėmis pirštinėmis.

Veikimas

Šluojamoji mašina veikia šlavimo į semtuvą principu.

• Besisukantis šepetys nukreipia nešvarumus tiesiai į nešvarumų kamerą. – Šoninė šluota išvalo šluojamo paviršiaus kampus ir pakraščius ir nustumia nešvarumus į šepečio judėjimo kelią. – Smulkios dulkės įsiurbiamos siurbimo orpūte per dulkių filtrą.

Pastabos dėl iškrovimo

⚠Pavojus

Susižalojimo pavojus, pažeidimų pavojus! Perkraudami įrenginį, atsižvelkite į jo svorį!

Masė (be baterijų) 560 kg*
Masė (su baterijomis) 860 kg*
* Sumontavus priedus, masė padidėja.

→ Nenaudokite šakinio krautuvo.

→ Įrenginiui perkrauti naudokite tinkamą rampą arba kraną! → Naudodami pakylą, įsitikinkite, ar grindų laisvumas siekia 70 mm. → Jei įrenginys tiekiamas ant padėklo, iš pridėtų lentų pasigaminkite rampą nuvažiavimui.

Tam skirtą instrukciją rasite 2 psl. (vidinė viršelio pusė).

Svarbi pastaba: kiekvieną lentą tvirtai suveržkite dviem varžtais.

Valdymo ir funkciniai elementai

Šluojamosios mašinos paveikslas Valdymo elementai

Paveikslas A

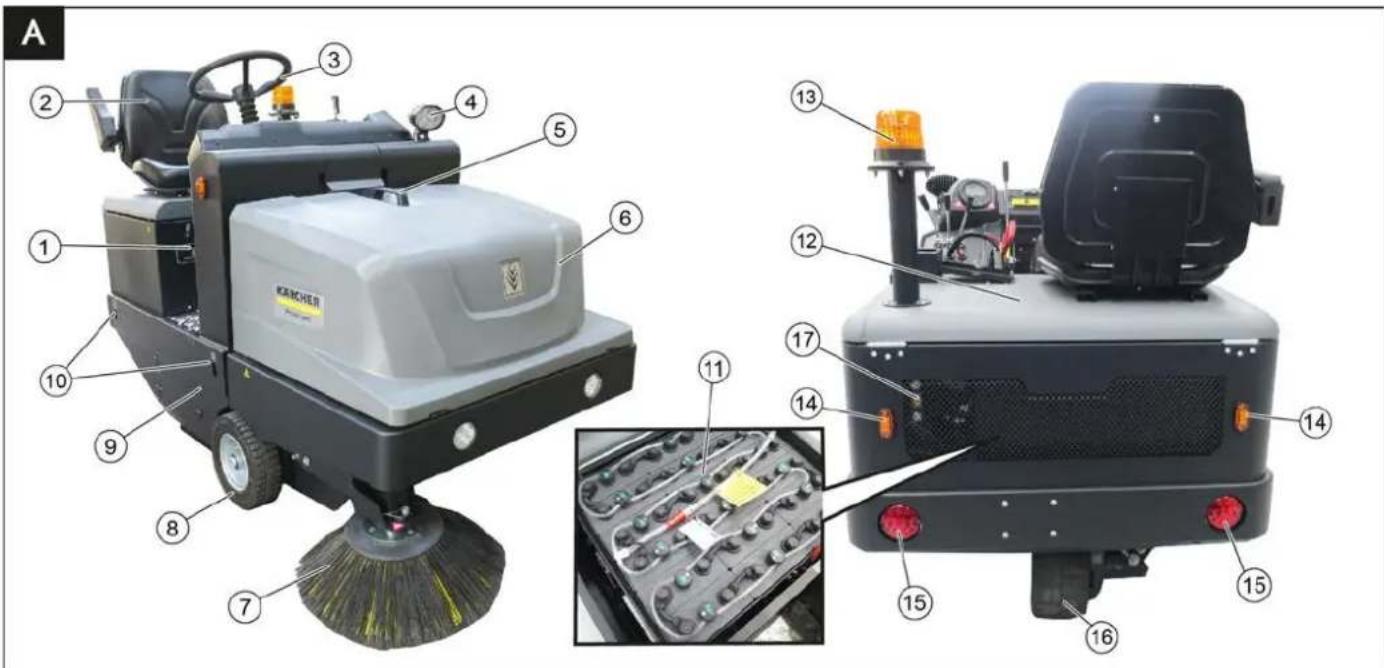

1 Duomenų lentelė 2 Sėdynė (su kontaktiniu sėdynės jungikliu) 3 Vairas 4 „Blue Spot“ (pasirenkama) 5 Rankena su blokavimo rankenėle 6 Prietaiso gaubtas 7 Šoninė šluota, dešinėje 8 Priekinis ratas 9 Besisukančio šepečio prieiga 10 Tvirtinimo taškas 11 Maitinimo elementų komplektas (tik KM 105/180 R Bp Pack komplektacijoje) 12 Variklio gaubtas 13 Švyturėlis 14 Posūkio žibintai (papildoma įranga) 15 Užpakaliniai žibintai (pasirenkamoji įranga) 16 Varantysis ratas 17 Hidraulinės alyvos kontrolinis langelis

Paveikslas B

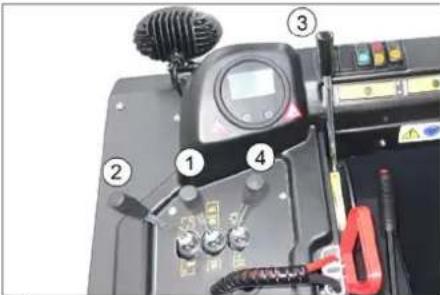

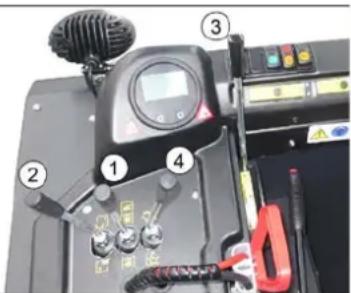

1 Šlavimo veleno ir šoninių šluotų valdymo svirtis. Svirtį nulenkti į priekį: šlavimo veleną jungti, šoninę šluotą nuleisti ir jungti. Svirtį patraukti atgal: šlavimo velenas įjungtas. 2 Nešvarumų kameros valdymo svirtis. Nešvarumų kameros pakėlimas ir nuleidimas. 3 Šlavimo veleno valdymo svirtis. Pakelti / nuleisti šlavimo veleną. 4 Kameros sklendės valdymo svirtis. Kameros sklendės atidarymas / uždarymas. 5 Kontrolinės lemputės ir ekranas. 6 Apšvietimo jungiklis (pasirenkamoji įranga). 7 Ventiliatoriaus ir filtro valymo mechanizmo jungiklis. Padėtis viduryje: filtro valymo mechanizmas ir ventiliatorius išjungti. Priekinė padėtis: įjungta orpūtė. Galinė padėtis: filtro valymas įjungtas. 8 Signalo jungiklis

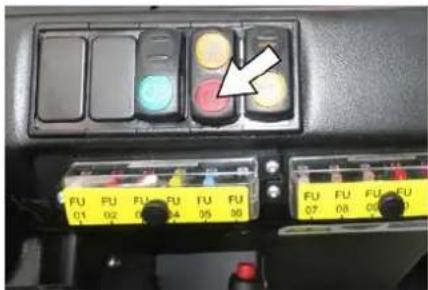

9 Saugikliai 10 Stabdžio pedalas 11 Važiavimo pirmyn / atgal pedalas 12 Šlavimo veleno reguliavimas dėl nusidėvėjimo / šlavimo lygio nustatymas 13 Posūkio signalo jungiklis (pasirenkamoji įranga) 14 Uždegimo spynelė. Padėtis „0“: išjungti variklį. Padėtis „1“: degimas įjungtas. Padėtis „2“: paleisti variklį. 15 Baterijų kištukas 16 Stovėjimo stabdys 17 Sėdynės reguliavimo svirtis 18 Prieigos prie cilindrinio šepečio raktas

Kontrolinės lemputės ir ekranas

Paveikslas C

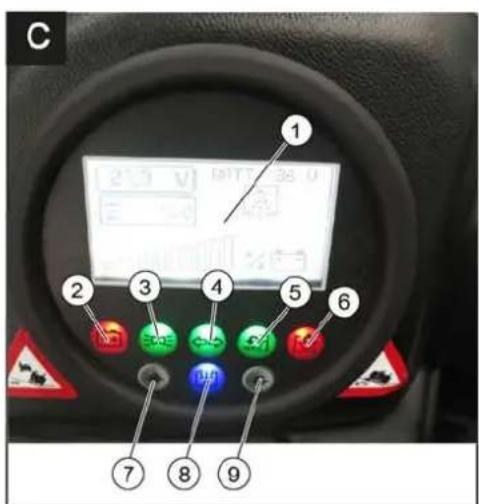

1 Ekranas (baterijos talpa) 2 Baterijos įkrovimo indikatorius 3 Darbinio apšvietimo indikatorius 4 Posūkio žibintų kontrolinė lemputė 5 Signalinė lemputė: nešvarumų talpyklos dangtis atidarytas 6 Įspėjamoji lemputė: nešvarumų talpyklos dangtis uždarytas 7 nenaudojama

8 Filtrų valymo rodytuvas aktyvus 9 nenaudojama

Prieš pradedant naudoti

Stovėjimo stabdžio fiksavimas / atleidimas

→ Paspauskite stabdžių pedalą ir taip atleiskite stovėjimo stabdį. → Paspauskite stabdžių pedalą ir taip užfiksuokite stovėjimo stabdį.

Naudojimo pradžia

Bendrieji nurodymai

→ Pastatykite prietaisą ant lygaus paviršiaus. → Ištraukite uždegimo raktą. → Užfiksuokite stovėjimo stabdį.

Patikros ir techninės priežiūros darbai

Kasdien prieš darbo pradžią

→ Patikrinkite baterijų įkrovos lygį ir, jei reikia, įkraukite (žr. skyrių „Baterijų įkrovimas“). → Patikrinkite, ar nenusidėvėję valomasis velenas bei šoninė šluota ir nesusiviję juostos. → Patikrinkite, ar ant ratų nėra apsivijusių juostų. → Patikrinkite, ar veikia visi valdymo elementai. → Patikrinkite, ar nepažeistas prietaisas.

Pastaba: aprašymą žr. skyriuje „Patikra ir techninė priežiūra“.

Saugos nurodymai dėl baterijos

Naudodami baterijas būtinai laikykitės šių nurodymų:

	Laikykitės nurodymų, pateiktų ant akumuliatorių baterijos, naudojimo instrukcijoje ir transporto priemonės instrukcijoje!
	Naudokite akių apsaugos priemones!
	Saugokite vaikus nuo rūgščių ir baterijų!
	Sprogimo pavojus!
	Draudžiama naudoti atvirą ugnį, atvirą šviesą, sukelti ki-birkštis ir rūkyti!
	Išėsdinimo pavojus!
	Pirmoji pagalba!

	Įspėjimas!
	Atliekų tvarkymas!
	Akumuliatorių baterijos neišmeskite į šiukšlių konteinerį!
	Įspėjimas dėl pavojingos elektros įtampos!

⚠ Pavojus

Sprogimo pavojus! Nedėkite ant baterijos, t. y. ant sekcijų jungčių polių, įrankių ar panašių daiktų.

⚠ Pavojus

Sužalojimų pavojus! Švinas jokiu būdu negali patekti ant žaizdų. Po kontakto su baterijomis būtinai nusiplaukite rankas.

⚠ PAVOJUS

Gaisro ir sprogimo pavojus!

• Draudžiama rūkyti ir naudoti atviros ugnies šaltinius.
• Užtikrinkite pakankamą patalpų, kuriose įkraunamos baterijos, vėdinimą, nes įkraunant baterijas išsiskiria ypač sprogios dujos.

⚠ Pavojus

Išėdinimo pavojus!

• Į akis ar ant odos užtiškusią rūgštį gausiai nuplaukite švariu vandeniu.
• Po to nedelsdami kreipkitės į gydytoją. – Užterštus drabužius išplaukite vandeniu.

Baterijų įkrovimas

ATSARGIAI

Prieš naudodami prietaisą, įkraukite maitinimo elementus.

⚠ PAVOJUS

Sužalojimų pavojus! Tvarkydami baterijas laikykitės saugos instrukcijų. Laikykitės įkroviklio gamintojo naudojimo instrukcijos. Būtinai laikykitės pridėtos baterijų gamintojo naudojimo instrukcijos reikalavimų ir vadovaukitės jais.

Baterijoms įkrauti naudokite tik tinkamą įkroviklį.

⚠ PAVOJUS

Ėsdinimo poveikio pavojus. Jeigu išsikrovus baterijai į ją būtų pilamas vanduo, šiuo atveju iš baterijos gali ištekėti rūgštis! Atlikdami su baterijos rūgštimi susijusius darbus dėvėkite apsauginius akinius ir laikykitės taisyklių, kad nebūtumėte sužeistas ir kad jūsų drabužiai nebūtų sunaikinti. Galimus ant odos ar drabužių patekusius rūgščių purslus nedelsdami nuplaukite dideliu kiekiu vandens.

ATSARGIAI

Pažeidimo pavojus. Baterijoms užpildyti naudokite tik distiliuotą arba bedruskį vandenį (VDE 0510). Nenaudokite jokių pašalinių priedų (vadinamųjų gerinamųjų priemonių), nes nustos galiojusi garantija.

→ Prietaisą saugiai pastatykite sausoje ir tinkamai vėdinamoje patalpoje. → Atidarykite variklio gaubtą. Nuoroda: Įkrovimo metu gaubtas turi likti atviras. → Ištraukite iš įrenginio baterijų kištuką ir prijunkite įkroviklio kištuką. → Įkroviklio kištuką įjunkite į tinkamą 16 A tinklo lizdą; įkroviklis krauna automatiškai. → Įkraukite baterijas laikydamiesi įkroviklio naudojimo instrukcijoje pateiktų reikalavimų. Rekomenduojami įkrovikliai (tinkantys atitinkamoms baterijoms) yra valdomi elektroniniu būdu ir savarankiškai baigia įkrovimo procesą. → Pastaba: įkrovę bateriją, iš pradžių išjunkite įkroviklį iš tinklo, o po to atjunkite jį nuo baterijos.

Rekomenduojami maitinimo elementai, įkrovikliai

Pastaba

„KM 105/180 R Bp Pack“ variantas (1.186-051.0) jau tiekiamas su baterija ir įkrovikliu. „KM 105/180 R Bp“ variantas (1.186-050.0) tiekiamas be baterijos ir be įkroviklio.

Rekomenduojame šias baterijas ir kroviklius:

	Užsakymo numeris
„Battery Pack“ 36 V, 240 Ah, (su déklu, mažai priežiūros reikalau-janti) *	6 981-067.0
Įkroviklis 36 V / 40 A 6	981-066.0
* įrenginiui reikalingas 1 baterijų blokas

Naudoti kitokias baterijas ir įkroviklį nerekomenduojama ir leidžiama tik pasitarus su „KÄRCHER“ klientų aptarnavimo tarnyba.

Baterijos skysčio lygio patikra ir sureguliavimas

ATSARGIAI

Būtina atkreipti dėmesį į baterijų gamintojo nurodymus ir jų laikytis.

Baterijos įkrovos lygio tikrinimas

Baterijos įkrovos būsena rodoma šlavimo mašinos ekrane.

Jeigu baterijos įkrovos indikatorius šviečia raudonos spalvos šviesa:

→ Baterija išsikrovusi. Automatiškai baigiama šluoti (toliau naudoti šluojamuosius agregatus tik įkrovus bateriją). → Prietaisą nuvežkite tiesiai prie įkrovimo punkto, tuo metu rinkitės kuo lygesnį kelią. → Įkraukite bateriją.

Naudojimas

Vairuotojo sėdynės reguliavimas

→ Patraukite sėdynės reguliavimo svirtį į išorę. → Perstumkite sėdynę ir atleiskite svirtį, sėdynė užsifiksuoja. → Pajudinkite sėdynę pirmyn bei atgal ir taip patikrinkite, ar ji užsifiksavo.

Mašinos įjungimas

Pastaba: mašinoje sumontuotas kontaktinis sėdynės jungiklis. Atsikėlus nuo vairuotojo sėdynės, mašina išjungiama.

Nuoroda: Smulkių dulkių filtras automatiškai išvalomas įjungus prietaisą.

→ Atsisėskite ant vairuotojo sėdynės. → Stovėjimo stabdžio fiksavimas. → Uždegimo raktą įkiškite į uždegimo spyną. → Uždegimo raktą pasukite į padėtį „I“. Įrenginys paruoštas naudoti. → Uždegimo raktą pasukite į padėtį „II“. Įrenginys paruoštas važiavimui.

Pastaba: maždaug po 10 sekundžių baterijų įkrovos indikatorius rodo tikrą įkrovos lygį.

Važiavimo režimas

→ Paspauskite ir palaikykite paspaudę akceleratoriaus pedalą. → Atleiskite stovėjimo stabdį.

Važiavimas į priekį

→ Akceleratoriaus pedalą iš lėto spauskite į priekį.

Važiavimas atgal

⚠Pavojus

Sužalojimų pavojus! Važiuojant atbulomis, neturi būti keliamas pavojus kitiems žmonėms. Jei reikia, instruktuokite reikiamus asmenis.

→ Akceleratoriaus pedalą iš lėto spauskite atgal.

Vairavimas

→ Važiavimo pedalą galite tolydžiai reguliuoti važiavimo greitį. → Užtikrinkite, kad pedalas nebūtų spaudžiamas trūkčiojant.

Stabdymas

→ Atleiskite važiavimo pedalą ir mašina savaime pradės stabdyti ir sustos.

Pastaba: stipriau stabdyti galite spausdami stabdžio pedalą.

Kliūčių apvažiavimas

Stovinčių kliūčių apvažiavimas iki 70 mm atstumu:

→ Važiuokite į priekį lėtai ir atsargiai. Stovinčių kliūčių apvažiavimas daugiau nei 70 mm atstumu: → Kliūtis galima apvažiuoti tik naudojant tinkamą platformą.

Valymas

DĖMESIO

Nevalykite pakuočių, vielų ir panašių daiktų, nes tai gali pažeisti prietaiso mechaninę įrangą.

Pastaba: norėdami pasiekti optimalų valymo rezultatą, pasirinkite tinkamą judėjimo greitį.

Nuoroda: Eksploatuojamas smulkiųjų dulkių filtras automatiškai išvalomas kas 10 minučių.

Nuoroda: Jeigu tenka ilgai dirbti tvyrant smulkiosioms dulkėms, filtrą taip pat būtina išvalyti nuspaudžiant filtro valymo jungiklį.

Smulkiųjų dulkių filtro valymas rankiniu būdu

→ Smulkiųjų dulkių filtrą valykite naudodami filtro valymo mygtuką.

Valdymo svirtis

1 Šlavimo veleno ir šoninių šluotų valdymo svirtis 2 Nešvarumų kameros valdymo svirtis 3 Šlavimo veleno valdymo svirtis 4 Kameros sklendės valdymo svirtis

Šlavimo veleno ir šoninių šluotų valdymo svirtis

→ Valdymo svirtį (1) nulenkti į priekį: šlavimo veleną įjungti, šoninę šluotą nuleisti ir įjungti. → Valdymo svirtį (1) nulenkti atgal: šlavimo velenas įjungtas.

Nešvarumų kameros valdymo svirtis

→ Nešvarumų kameros (2) valdymo svirtis pirmyn: nešvarumų kamera nuleidžiama. → Nešvarumų kameros (2) valdymo svirtis atgal: nešvarumų kamera pakeliama.

Besisukančio šepečio valdymo svirtis

→ Šlavimo veleno valdymo svirtį (3) nulenkti į priekį: šlavimo velenas pakyla. → Šlavimo veleno valdymo svirtį (3) nulenkti atgal: šlavimo velenas nusileidžia.

Kameros sklendės valdymo svirtis

→ Kameros sklendės (4) valdymo svirtis pirmyn: nešvarumų kameros sklendė atveriama. Nuoroda: žalios spalvos indikatoriaus lemputė turi įsižiebti. → Kameros sklendės (4) valdymo svirtis atgal: nešvarumų kameros sklendė užveriama. Nuoroda: raudonos spalvos indikatoriaus lemputė turi įsižiebti.

Sausų grindų šlavimas

Šlavimo veleno valdymo svirtį ir šoninę šluotą (1) nulenkti atgal: šlavimo velenas įjungtas.

Šlavimo veleno valdymo svirtį (3) nulenkti atgal: šlavimo velenas nusileidžia.

→ Kameros sklendės (4) valdymo svirtis pirmyn: kameros sklendė atveriama.

Nuoroda: žalios spalvos indikatoriaus lemputė turi įsižiebti.

→ Valant kraštus:

Šlavimo veleno valdymo svirtį ir šoninę šluotą (1) nulenkti į priekį: Šlavimo velenas įjungtas, šoninė šluota įjungta, ji nusileidžia.

Šlavimo veleno valdymo svirtį (3) nulenkti atgal: Šlavimo velenas nusileidžia.

Drėgnų arba šlapių grindų šlavimas

→ Išjunkite orpūtę. → Valant plotus:

Šlavimo veleno valdymo svirtį ir šoninę šluotą (1) nulenkti atgal: Šlavimo velenas įjungtas.

Šlavimo veleno valdymo svirtį (3) nulenkti atgal: Šlavimo velenas nusileidžia.

→ Kameros sklendės (4) valdymo svirtis pirmyn: kameros sklendė atveriama.

Nuoroda: Žalios spalvos indikatoriaus lemputė turi įsižiebti.

→ Valant kraštus:

Šlavimo veleno valdymo svirtį ir šoninę šluotą (1) nulenkti į priekį: Šlavimo velenas įjungtas, šoninė šluota įjungta, ji nusileidžia.

Šlavimo veleno valdymo svirtį (3) nulenkti atgal: Šlavimo velenas nusileidžia.

Dulkių maišelio ištuštinimas. Prietaiso išjungimas

⚠PAVOJUS

Sužalojimų pavojus!

Ištuštinant nešvarumų kamerą, jos judėjimo zonoje negali būti žmonių ir gyvūnų.

Apvirtimo pavojus!

Tuštindami nešvarumų kamerą, prietaisą pastatykite ant lygaus paviršiaus.

ĮSPĖJIMAS

Sutraiškymo pavojus!

Jokiu būdu nelieskite mechaninės ištuštinimo sistemos traukių. Nestovėkite po pakelta nešvarumų kamera.

DĖMESIO

Sužalojimų ir pažeidimų pavojus!

Ištuštinimo metu gali išslysti medžiagos, kai sukasi šlavimo velenas. Laikykitės pakankamo atstumo.

Pakelkite šlavimo veleną ir šoninę šluotą pakelti valdymo svirtimi: Valdymo svirtį 1 palenkti į vidurį, o valdymo svirtį 3 nulenkti į priekį. Užverkite kameros sklendę, tam patraukite valdymo svirtį (4) atgal. Nuoroda: Žalios spalvos indikatoriaus lemputė turi įsižiebti. Pakelkite nešvarumų kamerą, tam patraukite nešvarumų kameros valdymo svirtį (2) atgal. Lėtai privažiuokite prie surinktuvo. Stovėjimo stabdžio fiksavimas. Atverkite kameros sklendę, tam paspauskite nešvarumų kameros valdymo svirtį (4) pastumkite pirmyn ir ištuštinkite nešvarumų kamerą. Nuoroda: Raudonos spalvos indikatoriaus lemputė turi įsižiebti. Užverkite kameros sklendę, tam patraukite kameros sklendės valdymo svirtį (4) atgal ir palaukite, kol atsivers iki galo. Nuoroda: Žalios spalvos indikatoriaus lemputė turi įsižiebti. Atleiskite stovėjimo stabdį. Iš lėto nuvažiuokite nuo surinktuvo. Iki galo nuleiskite nešvarumų kamerą, tam pastumkite nešvarumų kameros valdymo svirtį (2) pirmyn.

Paspauskite ir palaikykite paspaudę akseleratoriaus pedalą. Stovėjimo stabdžio fiksavimas. Pasukite uždegimo raktą į padėtį „0“ ir ištraukite.

Transportavimas

⚠ PAVOJUS

Transporto žala!

Tuščio prietaiso svoris (transporto svoris) transportavimo metu ant priekabos ar transporto priemonėje. Transportuojant įrenginį transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų. Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. Stovėjimo stabdžio fiksavimas. Prietaisą prie tvirtinimo taškų (4x) tvirtinkite įtempiamaisiais diržais, lynais ar grandinėmis. Prietaisą prie ratų tvirtinkite pleištais. Šlavimo mašinos transportavimo metu išimkite akumuliatorių.

Laikymas / eksploatavimo nutraukimas

⚠ PAVOJUS

Sužalojimų ir pažeidimų pavojus! Pastatant laikyti prietaisą, reikia atsižvelgti į prietaiso svorį.

→ Šlavimo mašiną laikyti ant lygaus paviršiaus, sausoje, neapšerkšnijusioje aplinkoje. Uždėti dangą kaip apsaugą nuo dulkių. → Pakelkite besisukantį šepetį ir šoninę šluotą, kad nebūtų pažeisti šeriai. → Užverkite talpyklos sklendę. → Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. → Stovėjimo stabdžio fiksavimas. → Apsaugokite jį, kad nenuriedėtų. Jei šlavimo mašina nenaudojama ilgesnį laiką, atkreipkite dėmesį: → Išvalykite valomojo įrenginio išorę ir vidų. → Ištraukite iš įrenginio baterijų kištuką. → Įkraukite bateriją, vėliau prikraukite ją kas 2 mėnesius.

Priežiūra ir aptarnavimas

ATSARGIAI

Trumpojo jungimo keliama pažeidimo rizika!

→ Prieš imantis elektros prietaisui skirtų darbų arba prieš atidarant elektros prietaisų gaubtus privaloma atjungti baterijos gnybtus arba ištraukti baterijos kištuką.

DĖMESIO

Pažeidimo pavojus!

→ Neplaukite smulkių dulkių filtro. → Remonto darbus gali atlikti tik įgaliota klientų aptarnavimo tarnyba arba šios srities kvalifikuotas, su atitinkamais saugos nurodymais susipažinęs personalas. → Mobilių pramoniniam naudojimui skirtų prietaisų sauga turi būti tikrinama pagal

VDE (Vokietijos elektrotechnikos asociacija) 0701.

Bendrieji nurodymai

→ Pastatykite prietaisą ant lygaus paviršiaus. → Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. → Stovėjimo stabdžio fiksavimas.

Valymas

ATSARGIAI

Pažeidimo pavojus!

→ Prietaisui plauti nenaudokite vandens žarnos arba aukšto slėgio vandens srovės (gali įvykti trumpasis jungimas arba kitoks prietaiso pažeidimas).

Prietaiso vidaus valymas

⚠PAVOJUS

Sužalojimų pavojus!

→ Naudokite respiratorių ir apsauginius akinius. → Prietaisą nuvalykite šluoste. → Nupūskite prietaisą suslėgtu oru.

Prietaiso išorės valymas

→ Prietaisą nuvalykite drėgna, švelniame šarminiame tirpale suvilgyta šluoste.

Pastaba: nenaudokite agresyvių valymo priemonių.

Priežiūros intervalai

Pastaba: eksploatavimo valandų skaitiklis rodo techninės priežiūros laiką.

Naudotojo atliekami techninės priežiūros darbai

Pastaba: visus techninės priežiūros darbus turi atlikti kliento įgalioti kvalifikuoti specialistai. Prašome bet kada kreiptis į firmos „Kärcher“ atstovus.

Kasdienė priežiūra:

→ Patikrinkite baterijų įkrovos lygį ir, jei reikia, įkraukite (žr. skyrių „Baterijų įkrovimas“). → Patikrinkite, ar nenusidėvėję valomasis velenas bei šoninė šluota ir nesusiviję juostos. → Patikrinkite, ar ant ratų nėra apsivijusių juostų. → Patikrinkite, ar veikia visi valdymo elementai. → Patikrinkite, ar nepažeistas prietaisas. → Filtro valymo mygtuku išvalykite dulkių filtrą.

Priežiūra kas savaitę:

→ Patikrinkite hidraulinę sistemą. → Patikrinkite hidraulinės alyvos lygį. → Patikrinkite stabdžių skysčio lygį. → Patikrinkite, ar nesusidėvėjusios sandarinimo juostos, jei reikia, jas pakeiskite. → Patikrinkite ir patepkite kameros sklendę.

Nusidėvėjimo tikrinimas:

→ Pakeiskite sandarinimo juostas. → Sureguliuokite arba pakeiskite šoninius tarpiklius. → Pakeiskite valomąjį veleną. → Pakeiskite šoninę šluotą.

Pastaba: aprašymą žr. skyriuje „Techninės priežiūros darbai“.

Klientų aptarnavimo tarnybos atliekami techninės priežiūros darbai

Techninės priežiūros darbai po 50 eksploatavimo valandų:

→ Pirmąją techninę priežiūrą pagal patikros žurnalą paveskite atlikti klientų aptarnavimo tarnybai.

Techninės priežiūros darbai po 250 eksploatavimo valandų:

→ Techninę priežiūrą pagal patikros žurnalą paveskite atlikti klientų aptarnavimo tarnybai.

Garantija suteikiama tik tais atvejais, kai garantijos teikimo laikotarpiu visus techninės priežiūros darbus pagal techninės priežiūros žurnalą atlieka įgaliota „Kärcher“ klientų aptarnavimo tarnyba.

Aptarnavimo darbai

Pasiruošimas:

→ Pastatykite prietaisą ant lygaus paviršiaus. → Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. → Stovėjimo stabdžio fiksavimas.

Pakeltos nešvarumų talpyklos užfiksavimas

⚠PAVOJUS

Susižalojimo pavojus! Kai pakelta nešvarumų kamera, visada naudokite apsauginį strypą.

Saugumas tik už pavojaus zonų ribų.

1 Apsauginio strypo laikiklis

2 Apsauginis strypas

→ Aukštam ištuštinimui apsauginį strypą pasukite aukštyn ir įkiškite į laikiklį (apsaugota būsena).

Baterijų keitimas

DĖMESIO

Įdėdami baterijas atkreipkite dėmesį į baterijų polių kryptį. Poliai turi būti važiavimo kryptimi kairiojoje pusėje.

Turi būti keičiamas visas baterijų komplektas. Keisti baterijas gali tik kvalifikuotas specialistas.

→ Dėl didelio svorio (300 kg) pakeitimas turi būti vykdomas naudojant kraną.

Baterijų poliai važiavimo kryptimi kairiojoje pusėje

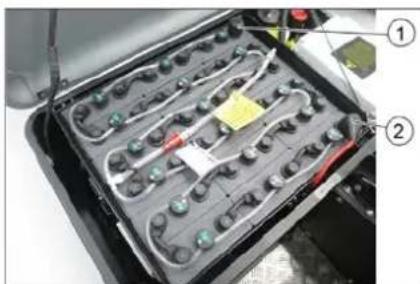

1 Neigiamas polius 2 Teigiamas polius → Išimdami baterijas, iš pradžių atjunkite neigiamo poliaus gnybtą. → Krano lynus pritvirtinkite prie baterijų komplekto 4 kilpų ir atsargiai iškelkite.

Hidraulinės alyvos kiekio tikrinimas ir pildymas

PASTABA

Nekelkite nešvarumų kameroje.

→ Atidarykite variklio gaubtą.

1 Kontrolinis langelis 2 Dangtelis, alyvos įpiltuvas 3 Talpykla (be funkcijos)

→ Per akutę patikrinkite hidraulinės alyvos lygį.

– Alyvos lygis turėtų būti tarp žymių „MIN“ ir „MAX“.

– Jei alyvos yra mažiau nei iki žymės „MIN“, pripilkite hidraulinės alyvos.

→ Nusukite alyvos įpiltuvo dangtelį. → Išvalykite įpylimo vietą. → Papildykite hidraulinės alyvos.

Alyvos rūšis: žr. skyrių „Techniniai duomenys“

→ Užsukite alyvos įpiltuvo dangtelį.

Hidraulinės sistemos tikrinimas

→ Stovėjimo stabdžio fiksavimas. → Paleiskite variklį.

Hidraulinės įrangos techninės priežiūros darbus atlikti gali tik klientų aptarnavimo tarnyba.

→ Patikrinkite visų hidraulinės alyvos žarnų ir jungčių sandarumą.

Besisukančio šepečio tikrinimas

⚠ PAVOJUS

Susižalojimo pavojus! Kai pakelta nešvarumų kamera, visada naudokite apsauginį strypą.

Saugumas tik už pavojaus zonų ribų.

→ Prietaiso pastatymas.

→ Ištuštintą nešvarumų talpyklą pakelkite į galinę padėtį. Šlavimo velenas yra matomas.

Nešvarumų talpyklos fiksavimas. Žr. skyrių „Pakeltos nešvarumų talpyklos pritvirtinimas“.

→ Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. → Patikrinkite, ar nepažeistas šlavimo velenas, nuimkite apvyniotas juostas ar virveles. → Apsauginį strypą nuleiskite žemyn į laikiklį (pakelta nešvarumų talpykla nėra įtvirtinta). → Nešvarumų kamerą nuleiskite iki galinės padėties.

Valomojo veleno keitimas

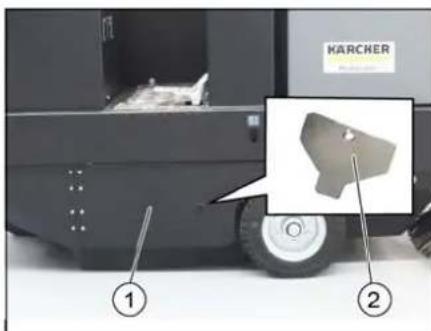

1 Dešinysis šoninis skydelis 2 Prieigos prie cilindrinio šepečio raktas → Ištuštintą nešvarumų talpyklą pakelkite į galinę padėtį. Nešvarumų talpyklos fiksavimas. Žr. skyrių „Pakeltos nešvarumų talpyklos pritvirtinimas“. → Raktu atidarykite šoninę uždangą.

→ Atsukite sparnuotąsias veržles. → Nuimkite kronšteiną. → Šoninį sandariklį paverskite į išorę. → Išsukite besisukančio šepečio laikiklio tvirtinamąjį varžtą ir paverskite laikiklį į išorę. → Išimkite besisukantį šepetį.

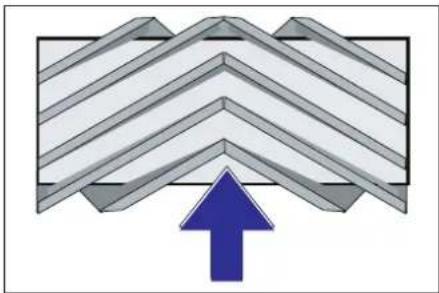

Besisukančio šepečio įdėjimas judėjimo kryptimi (vaizdas iš viršaus)

Pastaba: Įdėdami naują šepetį, atsižvelkite į šerų padėtį.

→ Sumontuokite naują besisukantį šepetį. Besisukančio šepečio išpjovos turi būti užmautos ant priešais esančios ašies iškyšų.

Pastaba: sumontavę naują besisukantį šepetį, iš naujo nustatykite šlavimo plotą.

Besisukančio šepečio šlavimo ploto tikrinimas ir nustatymas

Pastaba: gamykloje yra nustatytas 80 mm šlavimo plotas, o valomajam velenui dėvintis jį galite tolygiai reguliuoti.

→ Išjunkite siurbimo orpūtę. → Šluojamąją mašiną užvežkite ant lygaus grindinio, stipriai padengto dulkėmis arba kreida. → Šlavimo veleno valdymo svirtį ir šoninę šluotą (1) nulenkite atgal: šlavimo velenas įjungtas.

Šlavimo veleno valdymo svirtį (3) nulenkite atgal: šlavimo velenas nusileidžia.

→ Šlavimo veleną paleiskite 10 s. → Šlavimo veleno valdymo svirtį ir šoninę šluotą (1) nulenkite į vidurį. Šlavimo veleno valdymo svirtį (3) nulenkite į priekį: šlavimo velenas pakyla. → Pakelkite nešvarumų kamerą. → Patraukite mašiną atgal. → Patikrinkite šlavimo plotą.

Šlavimo plotas turi būti stačiakampio formos, kurio plotis nurodytas.

→ Atidarykite ir nustatykite reguliavimo dėl nusidėvėjimo (12) atraminį varžtą.

Reguliatorių į viršų: siaura šlavimo apimtis.

Reguliatorių į apačią: plati šlavimo apimtis.

→ Atraminį varžtą vėl priveržkite. → Kaip aprašyta, patikrinkite šlavimo veleno šlavimo apimtį.

Šoninės šluotos šlavimo ploto tikrinimas ir nustatymas

→ Pakelkite šoninę šluotą. → Šluojamąją mašiną užvežkite ant lygaus grindinio, stipriai padengto dulkėmis arba kreida.

→ Šoninę šluotą nuleiskite naudodami valdymo svirtį ir leiskite veikti maždaug 10 sekundžių. → Pakelkite šoninę šluotą. → Patraukite mašiną atgal. → Patikrinkite šlavimo plotą.

Šlavimo plotas turi siekti 40-50 mm.

→ Dviem reguliuojamaisiais varžtais patikslinkite šlavimo plotą. → Patikrinkite šlavimo plotą.

Šoninių tarpiklių reguliavimas

⚠ PAVOJUS

Susižalojimo pavojus! Kai pakelta nešvarumų kamera, visada naudokite apsauginį strypą.

→ Ištuštintą nešvarumų talpyklą pakelkite į galinę padėtį. Nešvarumų talpyklos fiksavimas. Žr. skyrių „Pakeltos nešvarumų talpyklos pritvirtinimas“. → Kaip aprašyta skyriuje „Šepečio veleno keitimas“, atidarykite šoninę uždangą. → Atsukite šoninės skardos 6 sparnuotąsias veržles. → Atakite priekinės skardos 3 veržles (13 mm). → Šoninį tarpiklį paspauskite žemyn tiek (ilga anga), kad atstumas iki grindų bus 1-3 mm.

→ Tvirtai priveržkite skardas. → Pakartokite procedūrą kitoje įrenginio pusėje.

Patikrinkite / pakeiskite smulkiųjų dulkių filtrą

ĮSPĖJIMAS

Sužalojimų pavojus!

→ Dirbdami su filtravimo įranga, naudokite respiratorių. Laikykitės saugos reikalavimų dėl smulkiųjų dalelių. → Smulkiųjų dulkių filtrą valykite naudodami filtro valymo mygtuką. → Ištuštinkite nešvarumų kamerą.

2 Smulkių dalelių filtras

3 Įstrižinė traukė

→ Atidarykite fiksatorius. → Atidarykite filtro dangtelį. → Patikrinkite smulkiųjų dulkių filtrą, išvalykite arba, jeigu reikia, pakeiskite.

Pastaba

Smulkiųjų dulkių filtrą leidžiama keisti tik „Kärcher“ klientų aptarnavimo tarnybai.

→ Uždėkite ir užsklęskite filtro dangtelį.

Saugiklių keitimas

ATSARGIAI

Pažeidimo pavojus!

→ Užtikrinkite, kad saugiklių dėžutės dangtelis montuojant nebūtų pakeičiamas kitu dangteliu.

DĖMESIO

Naudokite tik vienodos vertės saugiklius.

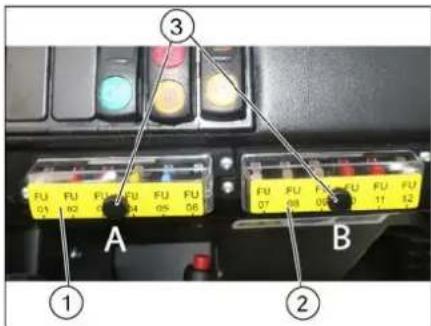

1 Saugiklių dėžutė A

2 Saugiklių dėžutė B

3 Rievėtoji veržlė

→ Atsukite rievėtą veržlę. → Atverkite saugiklių dėžutės dangtelį. → Patikrinkite saugiklius. → Pakeiskite pažeistus saugiklius.

Saugiklių dėžutė A

FU01 Apsauginė relėljungimas	5 A
FU02 Suteikti leidimą DC /DC	10 A
FU03 ŠvyturėlisGarsinis signalas	10 A
FU04 Siurbimo orpūtė 20 A
FU05 Išpurtymo sistema 15 A
FU06 DC / DC jėjimas 20 A

Saugiklių dėžutė B

FU07 Daugiafunkcis ekranas	5 A
FU08 Atbulinės eigos žibintasDangčio indikatorius	7.5 A
FU09 Apsauginė relėSiurbimo orpūtėlšpurtymo sistema	5 A
FU10 Vandens siurblys (pasirenkamoji jranga)	10 A
FU11 Apšvietimo sistema(papildoma jranga)Posūkio žibintų (papildoma jranga)„Blue Spot“ (pasirenkama)	10 A
FU12 Vibravimo sistemos plokščiasis filtras ir apvalusis filtras (pasirenkamoji jranga)	15 A

* Šiuos saugiklius leidžiama keisti tik klientų aptarnavimo tarnybai, nes reikalingas galimų prietaiso klaidų patikrinimas.

ES atitikties deklaracija

Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja.

Gaminys: Siurbiamasis įrenginys, kaitinamasis prietaisas

Tipas: KM 105/180 R Bp

1 186-050.0

KM 105/180 R Bp Pack

1 186-051.0

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Pagalba gedimų atveju

Gedimas Šalinimas
Prietaisas nevažiuoja arba važiuo- ja lėtai	Užimkite vietą vairuotojo sėdynėje, aktyvinamas kontaktinis sėdynės jungiklis.
	Eigos variklio FU 13 saugiklj turi patikrinti klientų aptarnavimo tarnyba
	Įkraukite arba pakeiskite bateriją
	Atleiskite stovėjimo stabdį
	Patikrinkite, ar nėra apsivijusių juostų ir virvių.
	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Švilpimas hidraulinėje sistemoje Įpikite hidraulinio skysčio
Šepečiai nesisuka arba sukasi la- bai lėtai.	Patikrinkite, ar nėra apsivijusių juostų ir virvių.
	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Per mažai arba nėra siurbimo ga- lios prie šepečio	Išvalykite dulkių filtrą
	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Prietaisas dulkėja Šoninių tarpiklių reguliavimas
Šluojami nešvarumai lieka Ištuštinkite dulkių maišelį
Nepakyla arba nenusileidžia ne- švarumų kamera	Patikrinkite saugiklius.
	Pašalinti apsauginę atramą nuo nešvarumų talpyklos
	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Nešvarumų kamera nesisuka arba sukasi labai lėtai	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Hidraulinės sistemos judinamų da- lių veikimo sutrikimai	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą

Techniniai duomenys

		KM 105/180 R Bp „Classic“	KM 105/180 R Bp Pack „Classic“
Mašinos duomenys
Važiavimo pirmyn greitis km/h 6 6
Važiavimo atgal greitis km/h 3 3
Važiavimo posvyris (maks.) -- 14% 14%
Valomas plotas be šoninės šluotos m	2/h 4680 4680
Valomas plotas su 1 šonine šluota m	2/h 6300 6300
Darbinė pusė be šoninės šluotos mm 780		780
Darbo plotas su 1 šonine šluota	mm	1050	1050
Apsauga nuo purškiamo vandens	-- IPX 3	IPX 3
Naudojimo trukmė su visiškai įkrauta baterija	h	2,5	2,5
Elektros įranga
Baterijų talpa	V, Ah	---	36, 240
Maitinimo elementų komplektas	kg	---	300
Hidraulinė sistema
Hidraulinės alyvos tipas	-- HV 46	HV 46
Dulkių maišelis
Maks. iškrovimo aukštis	mm	1340 1340
Nešvarumų kameros talpa	I	180	180
Besisukantis šepetys
Valomojo veleno skersmuo mm 280 280
Besisukančio veleno plotis mm 780 780
Apsukų kiekis 1/min 360 360
Šlavimo plotas mm 80 80
Šoninė šluota
Šoninės šluotos skersmuo mm 580 580
Apsukų kiekis 1/min 80 80
Visos guminės padangos
Priekinės, dydis -- 4.00-6 4.00-6
Galinės, dydis -- 300 × 145 - 6 300 × 145 - 6
Stabdžiai
Priekiniai ratai -- mechaninis mechaninis
Galinis ratas	-- Elektrinis	Elektrinis
Filtravimo ir siurbimo sistema
Tipas	-- Maišelio formos filtrasGalima jsigyti, jeigu pasiren-kama: Plokščiasis filtras ir ap-valusis filtras		Maišelio formos filtrasGalima jsigyti, jeigu pasiren-kama: Plokščiasis filtras ir ap-valusis filtras
Apsukų kiekis 1/min 2600 2600
Smulkių nešvarumų filtro plotas	m2	5,2	5,2
Siurbimo sistemos nominalusis subatmosferinis slėgis	mbar	6	6
Siurbimo sistemos nominalioji siurbimo apimtis	m3/h	600 600
Išpurtymo sistema	-- Elektros variklis	Elektros variklis
Aplinkos sąlygos
Temperatūra	°C	nuo -5 iki +40	nuo -5 iki +40
Oro drėgmė, nesvarbi	%	0–90	0–90
Nustatytos vertės pagal EN 60335-2-72
Keliamas triukšmas
Garso slėgio lygis LpA	dB(A)	70 70
Neapibrėžtis KpA	dB(A)	3	3
Garantuotas triukšmo lygis LWA + neapibrėžtis KWA	dB(A)	93 93
Mašinos vibracija
Delno/rankos vibracijos poveikis	m/s2	0,7	0,7
Sėdynė	m/s2	0,5	0,5
Nesaugumas K	m/s2	0,1	0,1
Matmenys ir masė
Ilgis x plotis x aukštis	mm	1847 × 1065 × 1388	1847 × 1065 × 1388
Pasisukimo į dešinę spindulys	mm 2470	2470
Pasisukimo į kairę spindulys	mm 2470	2470
Tuščio prietaiso masė (be bateriju/su baterijomis)	kg	560/860	560/860
Leistinas bendras svoris	kg	1224	1224
Leistina priekinės ašies apkrova kg 734 734
Leistina galinės ašies apkrova	kg	490 490
Gamintojas pasilieka teisę keisti techninius duomenis!
