Produkta veids	Pašgājēja slaucītājs
Zīmols	Kärcher
Modelis	KM 105/180 R Bp Pack Classic
Barošana	Akumulators 36 V, 240 Ah, zema apkope
Izmēri (G × P × A)	1847 × 1065 × 1388 mm
Svars (ar akumulatoriem)	860 kg
Slaucīšanas platums (ar 1 sānu slotu)	1050 mm
Putekļu tvertnes tilpums	180 L
Maksimālais izkraušanas augstums	1340 mm
Kustības ātrums (uz priekšu)	6 km/h
Maksimālais slīpums (braukšanas virzienā)	14 %
Darbības laiks (pilns akumulators)	2,5 h
Aizsardzības tips	IPX3
Filtrācijas sistēma	Smalko putekļu filtrs (5,2 m²)
Galvenās funkcijas	Slaucīšana, smalko putekļu iesūkšana, malu tīrīšana
Apkope un tīrīšana	Filtra manuāla tīrīšana, regulāra klienta un servisa apkope
Drošība	Kontaktsēdeklis, stāvbremze, aizsardzība pret slīpumu, aizsargjumts (opcija)
Rezerves daļas un remontējamība	Kärcher atļautie piederumi un rezerves daļas
Vispārīga informācija	Rūpnieciskai un komerciālai lietošanai, iekštelpās/ārtelpās

Bieži uzdotie jautājumi - KM 105180 R Bp Pack Classic Kärcher

Kā uzlādēt Kärcher KM 105/180 R Bp Pack Classic slaucītāja akumulatorus?

Pirms pirmās lietošanas uzlādējiet akumulatorus. Atveriet motora pārsegu, atvienojiet akumulatora savienotājus no iekārtas un pievienojiet tos lādētāja kontaktdakšai. Pievienojiet lādētāju 16 A elektrotīkla kontaktligzdai. Lādētājs automātiski pārvalda uzlādi. Kad akumulatori ir uzlādēti, vispirms atvienojiet lādētāju no tīkla, pēc tam no akumulatora. Ievērojiet drošības norādījumus: bez liesmas, valkājiet aizsargbrilles.

Kāds ir maksimālais slīpums, ko slaucītājs var pārvarēt?

Braukšanas virzienā nepārsniedziet 14 % slīpumu. Perpendikulārā virzienā (sānu slīpums) nepārsniedziet 10 %. Neievērošana rada apgāšanās risku.

Kā iztukšot putekļu tvertni?

Novietojiet iekārtu uz līdzenas virsmas, pievelciet stāvbremzi. Paceliet ruļļu slotu un sānu slotu, aizveriet kolektora vāku. Paceliet putekļu tvertni, izmantojot vadības sviru. Lēnām tuvojieties kolektoram, atveriet vāku, lai iztukšotu. Aizveriet vāku, nolaidiet tvertni. Nekad nepalieciet zem paceltās tvertnes.

Ko darīt, ja iekārta nekustas vai kustas lēni?

Pārbaudiet, vai sēžat uz sēdekļa (drošības kontakts). Pārliecinieties, ka stāvbremze ir atbrīvota. Pārbaudiet akumulatora uzlādes stāvokli un uzlādējiet, ja nepieciešams. Pārbaudiet, vai slotu vai riteņu apkārtnē nav aptītas lentes vai vadi. Ja problēma joprojām pastāv, sazinieties ar Kärcher pēcpārdošanas servisu.

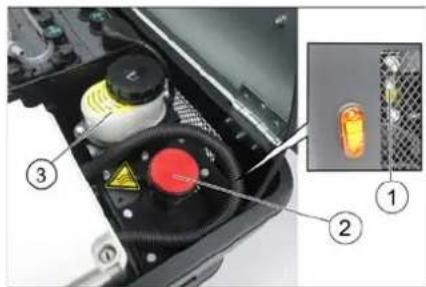

Kādu hidrauliskās eļļas veidu izmantot un kā pārbaudīt tās līmeni?

Izmantojiet hidraulisko eļļu HV 46. Atveriet motora pārsegu un apskatiet līmeni caur skata stiklu. Līmenim jābūt starp atzīmēm MIN un MAX. Ja nepieciešams, atskrūvējiet uzpildes atveres vāku un pielejiet eļļu. Pēc tam uzskrūvējiet vāku.

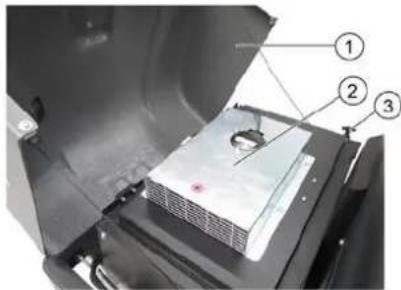

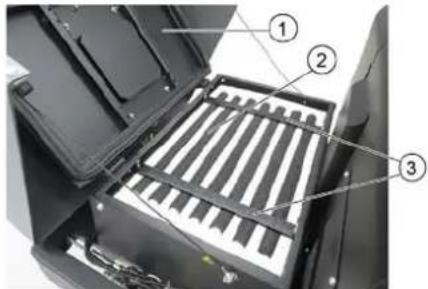

Kā tīrīt smalko putekļu filtru?

Filtrs tiek automātiski tīrīts ik pēc 10 minūtēm. Manuālai tīrīšanai nospiediet filtra tīrīšanas slēdzi. Nemazgājiet filtru ar ūdeni. Ja filtrs ir ļoti netīrs, tas jānomaina Kärcher pēcpārdošanas servisā.

Kādi ir svarīgi drošības pasākumi lietošanas laikā?

Valkājiet pieguļošu apģērbu un pretslīdes apavus. Pirms iedarbināšanas pārliecinieties, ka tuvumā nav cilvēku vai bērnu. Nepārsniedziet norādītos slīpumus. Nekad neslaucīt uzliesmojošas vai sprādzienbīstamas vielas. Nekad neatstājiet iekārtu bez uzraudzības ar ieslēgtu motoru. Pēc lietošanas vienmēr izņemiet aizdedzes atslēgu.

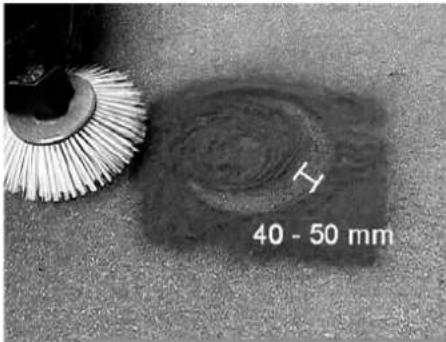

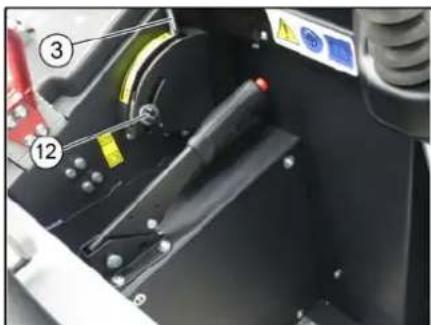

Kā noregulēt rotējošās slotas slaucīšanas pēdu?

Novietojiet iekārtu uz putekļainas virsmas. Nolaidiet ruļļu slotu un ļaujiet tai griezties apmēram 10 sekundes. Paceliet slotu un brauciet atpakaļ. Pēdai jābūt taisnstūrveida ar platumu 80 līdz 85 mm. Ja nepieciešams, noregulējiet nodiluma regulēšanas atdures skrūvi (12. elements): grieziet uz augšu, lai samazinātu platumu, uz leju, lai to palielinātu.

Kādas ikdienas apkopes jāveic?

Katru dienu pirms lietošanas: pārbaudiet akumulatora uzlādes stāvokli; pārbaudiet slotu nodilumu un lentu aptīšanu; pārbaudiet riteņus; testējiet visas vadības ierīces; apskatiet iekārtu, vai nav bojājumu; tīriet putekļu filtru, izmantojot tīrīšanas pogu.

Kur atrast rezerves daļas un kā sazināties ar servisu?

Izmantojiet tikai Kärcher atļautos piederumus un rezerves daļas. Plašāku informāciju par rezerves daļām atradīsiet vietnes www.kaercher.com izvēlnē Serviss. Remontam vai apkopei sazinieties ar Kärcher pilnvarotu servisa centru.

LIETOŠANAS INSTRUKCIJA KM 105180 R Bp Pack Classic Kärcher

Vispārējas piezīmes ..... LV 1

Vides aizsardzība. . . . . . LV 1

Garantija ....LV 1

Piederumi un rezerves daļasLV 1

Lietošanas instrukcijā iz- mantotie simboli. . . . . . LV 1

Simboli uz aparāta ..... LV 1

Noteikumiem atbilstoša lietoša-

na. LV 2

Paredzamais nepareizais

pielietojums ..... LV 2

Piemēroti tīrīšanas segumi LV 2

Drošības norādījumi ..... LV 2

Drošības norādījumi par lie- tošanu . . . . . . . . . . . . . . . . . LV 2

Drošības norādījumi par braukšanu . . . . . . . . . . . LV 2

Drošības norādījumi par akumulatoru darbinātiem aparātiem. . . . . . . . . . . LV 3

Aparāti ar augstās izbēršanas mehānismu ..... LV 3

Aparāti ar vadītāja aiz- sargjumtu . . . . . . . . . . . . LV 3

Drošības norādījumi par aparāta transportēšanu. LV 3

Drošības norādījumi par kopšanu un apkopi. . . . . LV 3

Darbība LV 3

Izkraušanas norādījumi ..... LV 3

Vadības un funkcijas elementi. LV 4

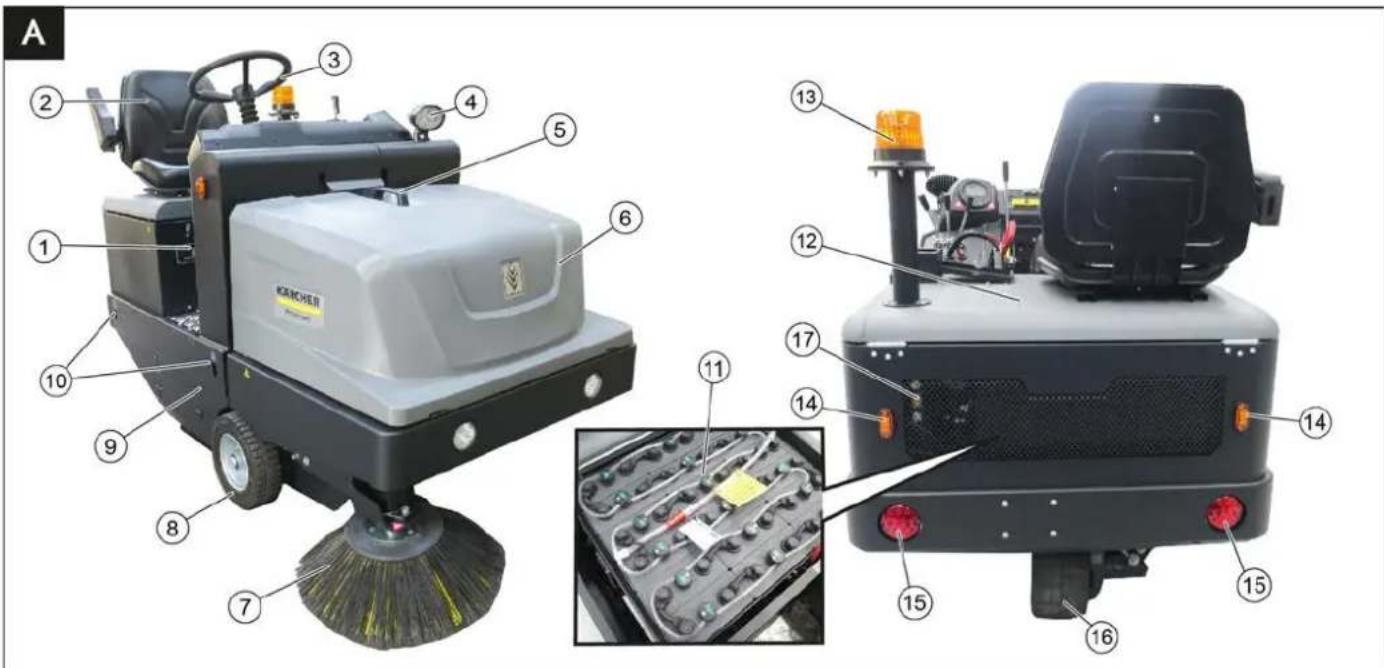

Slaucītājmašīnas attēls. LV 4

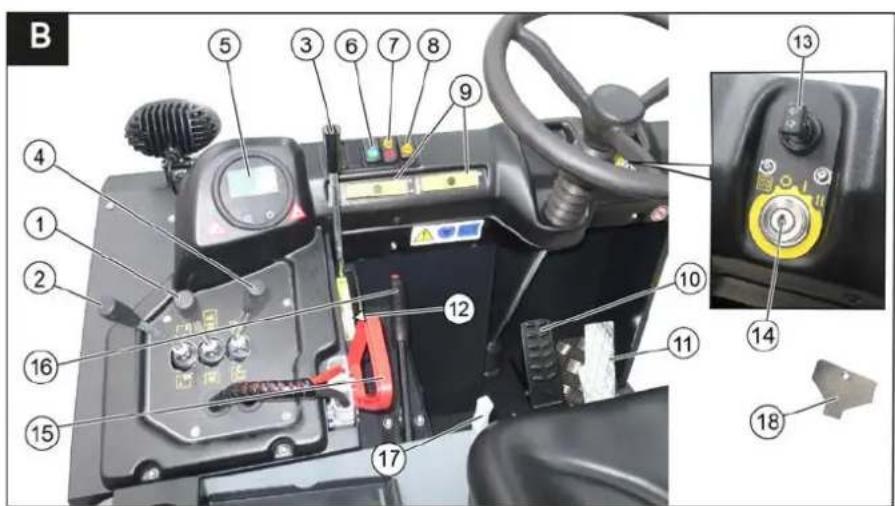

Vadības elementi ..... LV 4

Pirms ekspluatācijas uzsākša-

nas. LV 5

Stāvbremzes fiksēšana/at-brīvošana . . . . . . . . . . . . . . . . . . . . . . . . . . LV 5

Ekspluatācijas uzsākšana .... LV 5

Vispārējas piezīmes. . . . LV 5

Pārbaudes un tehniskās ap-kopes darbi ....LV 5

Akumulatoru drošības norā-

dījumi . . . . . . . . . . . . . . . . . LV 5

Bateriju uzlāde ..... LV 5

Darbība LV 6

Vadītāja sēdekļa regulēšanaLV 6

Braukšana ar aparātu .. LV 6

Slaucīšanas režīms .... LV 6

Iztukšojiet netīrumu tvertni LV 7

Aparāta izslēgšana .... LV 7

Aparāta pārvietošana ..... LV 7

Uzglabāšana/darbības apturē-

šana. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LV 7

Kopšana un tehniskā apkope . LV 7

Vispārējas piezīmes. . . . LV 7

Tīrīšana ..... LV 7

Apkopes veikšanas intervāli LV 7

Apkopes darbi ..... LV 8

ES Atbilstības deklarācija .... LV 10

Palīdzība darbības traucējumu

gadījumā ..... LV 11

Tehniskie dati LV 11

Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriğinālvalo-

dā, rīkojieties saskaṇā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem.

Vispārējas piezīmes

Ja jūs ierīcei konstatējat transportēšanas laikā radušos bojājumus, nekavējoši sazinieties ar Jūsu iegādātās preces izplatītāju.

– Aparātam piestiprinātās brīdinājuma un norādījumu plāksnītes sniedz svarīgas norādes par tā drošu ekspluatāciju.

– Kopā ar lietošanas instrukcijā ietvertajiem norādījumiem ir jāņem vērā likumdevēja vispārīgie drošības tehnikas noteikumi un nelaimes gadījumu novēršanas noteikumi.

Vides aizsardzība

lepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimnie-cības atkritumiem, bet nogādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderī- gus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Šī iemesla dēļ lūdzam utilizēt ve- cos aparātus ar atbilstošu atkritu- mu savākšanas sistēmu starpnie- cību.

Akumulatori, ella, degviela un tamlīdzīgas vielas nedrīkst noklūt apkārtējā vidē. Lūdzu, utilizējiet šīs vielas, izmantojot pie-mērotas savākšanas sistēmas.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaḥām atra- dīsiet:

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termina ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

Piederumi un rezerves daļas

⚠ BİSTAMI

Lai izvairītos no apdraudējumiem, remont-darbus un rezerves daļu iebūvi drīkst veikt tikai autorizēts klientu apkalpošanas dienests.

– Drīkst izmantot tikai ražotājfirmas atļautos piederumus un rezerves daļas. Oriģinālie piederumu un oriģinālās rezerves daļas garantē to, ka aparātu var ekspluatēt droši un bez traucējumiem.

– Turpmāko informāciju par rezerves da- lām Jūs saņemsiet saitā www.kaerc- her.com, sadaļā Service.

Lietošanas instrukcijā izmantotie simboli

⚠ BĪSTAMI

Brīdina par tieši draudošām briesmām, kuras rada smagus ķermeņa ievainojumus vai izraisa nāvi.

⚠ BRĪDINĀJUMS

Brīdina par iespējami bīstamu situāciju, kura var radīt smagus ķermeņa ievainojumus vai izraisīt nāvi.

⚠UZMA NĪBU

Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus vai materiālos zaudējumus.

IEVÉRÍBAI

Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Simboli uz aparāta

Apdegumu gūšanas risks, strādājot uz sakarsētām virsmām! Pirms darba ar aparātu ľaujiet izplūdes iekārtai pietiekami atdzist.

Pie ierīces strādājiet ar piemērotiem cimdiem.

Saspiešanas risks, iespiežot starp kustīgām transportlīdzekļa daļām

Rotējošu daļu radīts savainošanās risks. Nelieciet tajās rokas.

Uzliesmošanas risks. Neuzsūciet degošus vai kvē-lojošus priekšmetus.

Kēdes stiprinājuma punkts / celtņa stiprināju- ma punkts

Domkrata stiprinājuma punkti

Maksimālais pamatnes slīpums, braucot ar pacel-tu netīrumu tvertni.

Brauciet tikai kāpumos,
kuru slīpums nepārsniedz
14 %.

Uzmanību! Rotējošas su- kas (ievērojiet griešanās virzienu).

	Brīdinājums par bīstamu elektrisko spriegumu!
	levērot norādes!
	Stūri griezt lēnām!
	Lūdzu, izlasiet lietošanas instrukciju un rīkojieties saskaņā ar to!
	Bojājumu briesmas! Nemazgājiet smalko pu- tekļu filtru.

Noteikumiem atbilstoša lietošana

Slaucītājmašīna ir paredzēta komerciālai grīdas virsmu tīrīšanai šādās nozarēs:

■ stāvvietas
■ ražošanas uzņēmumi
■ loğistikas uzņēmumi
■ viesnīcas
■ mazumtirdzniecība
■ noliktavas
■ ietves

– Šī slaucītājmašīna ir domāta netīru iekštelpu un ārtelpu platību slaucīšanai.

• Pirms lietošanas ir jāpārbauda aparāta un tā darba aprīkojuma pienācīgais stāvoklis un ekspluatācijas drošība. Ja to stāvoklis nav apmierinošs, tad ierīci izmantot nav atļauts.
  – Izmantojiet šo slaucītājmašīnu tikai at-bilstoši šajā instrukcijā ietvertajiem norādījumiem.
  – Aparātu nedrīkst nekādā veidā pārveidot.
  – Aparāts paredzēts tikai lietošanas instrukcijā norādītajiem segumiem.
  – Aparātu ekspluatēt atļauts tikai uz tā-dām virsmām, kuras tīrīšanu ir atļāvis uznēmējs vai tā pilnvarota persona.
  – Vispārēji attiecas: Viegli uzliesmojošas vielas turēt nostāk no aparāta (sprādziena/ugunsgrēka bīstamība).

Paredzamais nepareizais pielietojums

→ Nekad neuzsūciet/neieslauciet sprādzienbīstamus šķidrumus, degošas gāzes, kā arī neatšķaidītas skābes un šķīdinātājus! Pie tādiem attiecas benzīns, krāsas atšķaidītāji vai mazuts, kuri, sajaucoties ar iesūcamo gaisu, var veidot sprādzienbīstamus izgarojumus vai sajaukumus, bez tam arī acetons, neatšķaidītas skābes un šķīdinātāji, tā kā tie iedarbojas uz apparātā pielietotajiem materiāliem.
→ Nekad neuzslaukiet/neuzsūciet reaktīvus metāla puteklus (piem., alumīnijs, magnijs, cinks), jo savienojumā ar stipri sārmainiem vai skābiem tīrīšanas lī-dzekliem tie veido eksplozīvas gāzes.
→ Neuzsūciet/nesaslauciet degošus vai kvēlojošus priekšmetus.
→ Šis aparāts nav piemērots veselībai bīstamu vielu saslaucīšanai.
→ Uzturēšanās bīstamā zonā ir aizliegta. lerīces izmantošana sprādzienbīsta-mās telpās ir aizliegta.
→ Nav pieļaujams ṣemt līdz pavadošās personas.
→ Priekšmetu stumšana/vilkšana vai transportēšana ar šo aparātu nav atļauta.

Piemēroti tīrīšanas segumi

• A s f a l t s
  – Rūpnieciskās ražošanas telpu grīda
  – Klona virsma
• Betons
• Bruğakmens

Drošības norādījumi

Drošības norādījumi par lietošanu

→ Lai ievērotu gaisa spraugas un noplūdes celus ierīci nedrikst izmantot augstumā, kas pārsniedz 2000 metrus virs nulles atzīmes.
→ (Attiecas tikai uz Somiju) Ja iēīce ir aprīkota ar PVC cauruļvadu, ierīci nedrīkst izmantot pie zemām vides temperatū-rām (zem 0°C). Ja Jums rodas kādi jautājumi saistībā ar ierīci, lūdzu, sazinieties ar Kärcher.
→ Pirms lietošanas ir jāpārbauda aparāta un tā darba aprīkojuma pienācīgais stāvoklis un ekspluatācijas drošība. Ja to stāvoklis nav apmierinošs, tad ierīci izmantot nav atlauts.
→ Strādājot ar ierīci paaugstināta riska zonās (piemēram, degvielas uzpildes stacijās), jāievēro atbilstošie drošības noteikumi. lerīces izmantošana sprādzienbīstamās telpās ir aizliegta.

⚠ BİSTAMI

Savainojumu gūšanas risks!

→ Nelietojiet aparātu bez aizsargjumta aizsardzībai pret krītošiem priekšmetiem vietās, kur pastāv iespēja, ka vadītājam var trāpīt krītoši priekšmeti.
→ Lietotājam jāizmanto aparāts tikai atbilstoši noteikumiem. Viņam ir jāņem vērā apkārtējie apstākļi, un strādājot, jāuz-

manās no trešām personām un it īpaši uz bērniem.

→ Pamatā ir jāievēro veicamie pasākumi, noteikumi un norādījumi, kuri attiecas uz transportlīdzekļu ekspluatāciju.
→ Pirms darba sākšanas apkalpojošajai personai ir jāpārliecinās, ka visas aiz-sardzības ierīces ir uzliktas un darbojas pareizi.
→ Aparātu apkalpojošā persona ir atbildīga par nelaimes gadījumiem, kas var atgadīties ar citām personām vai īpašumu.
→ Jāraugās, lai apkalpojošās personas apgērbs būtu cieši pieguļošs. Jāvalkā stabili apavi un jāizvairās valkāt brīvs apgērbs.
→ Pirms kustības uzsākšanas jāpārbauda tuvākā apkārtne (piem., vai tuvumā nav bērnu). Jāgādā par pietiekamu redza-mību!
→ Kamēr darbjas motors, aparātu nedrīkst atstāt bez uzraudzības. Apkalpojošā persona aparātu drīkst atstāt tikai tad, kad ir izslēgts motors, aparāts ir nodrošināts pret nejaušām kustībām un ir izņemta atslēga.
→ Lai novērstu aparāta neatļautu lietošanu, ir jāizņem atslēga.
→ Aparātu drīkst lietot tikai personas, kuras ir iepazīstinātas ar tā apkalpošanu vai ir pierādījušas savas spējas to apkalpot, un viņas ir pilnvarotas lietot šo aparātu.
→ Šis aparāts nav paredzēts, lai to lietotu personas (tai skaitā bērni) ar ierobežotām fiziskām, sensoriskām un garīgām spējām vai personas, kurām nav pieredzes un/vai zināšanu, ja vien viņas uzrauga par drošību atbildīgā persona vai tā dod instrukcijas par to, kā jālieto aparāts.
→ Bērni ir jāuzrauga, lai pārliecinātos, ka tie nespēlējas ar aparātu.

UZMANIBU

Bojājumu risks! Neuzslaukiet lentes, auklas vai stieples, jo tās var aptīties ap slaucī-tājveltni.

Drošības norādījumi par braukšanu

⚠ BĪSTAMI

Savainošanās risks! Pirms uzbraukšanas pārbaudiet pamatnes nestspēju.

⚠ BĪSTAMI

Negadījumu risks, savainošanās risks! Aparāta apgāšanās risks pārāk slīpu virsmu gadījumā.

– Braucie t tikai kāpumos, kuru slīpums nepārsniedz 14 %.

Apgāšanās draudi, kurus rada strauja braukšana līkumos (jo īpaši, veicot kreiso pagriezienu).

– Pagriezienos brauciet lēni.

Nestabilas pamatnes gadījumā pastāv aparāta apgāšanās risks.

- Aparātu kustiniet tikai uz nostiprinātas pamatnes.

Aparāta apgāšanās risks pārāk liela sāna slīpuma gadījumā.

- Perpendikulāri kustības virzienam brauciet tikai kāpumos, kuru slīpums nepārsniedz 10%.

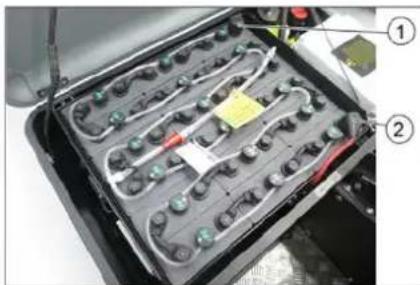

Drošības norādījumi par akumulatoru darbinātiem aparātiem

Norāde: Garantijas saistības paliek spēkā tikai tad, ja jūs izmantojat Kärcher ieteiktos akumulatorus.

– Obligāti jāievēro akumulatora un lādē-tāja ražotāja sniegtie ekspluatācijas norādījumi. Apejoties ar akumulatoriem, ṣemiet vērā likumdevēja ieteikumus.
– Nekad neļaut akumulatoriem stāvēt izlādētā stāvoklī, pēc iespējas ātrāk atkal uzlādēt.
– Noplūdes strāvas novēršanai vienmēr uzturēt akumulatorus tīrā un sausā stāvoklī. Aizsargāt no netīrumiem, tādiem kā, piemēram metāla zāgskaidas.
– Nelikt uz akumulatora instrumentus vai līdzīgus priekšmetus. Īssavienojuma un sprādziena bīstamība.
– Nekādā gadījumā akumulatoru vai akumulatoru uzlādes istabas tuvumā neveikt darbības ar atklātām liesmām, neveidot dzirksteļošanu vai smēķēt. Sprādzienbīstamība.
– Neaizskariet karstās aparāta daļas, pie- mēram, piedziņas motoru (apdedzinā- šanās risks).
– Apejieties izmanīgi ar baterijas skābi. levērojiet attiecīgos drošības norādīju-mus!
– Nolietoti akumulatori jäutilizē saskaņā ar ES Direktīvu 91/157 EEK, videi ne-kaitīgā veidā.

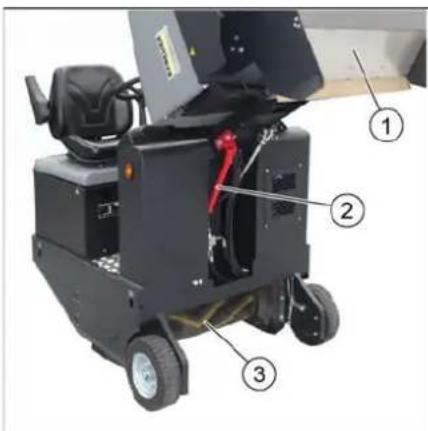

Aparāti ar augstās izbēršanas mehānismu

⚠ BİSTAMI

Savainojumu gūšanas risks!

→ Strādājot ar augstās izbēršanas mehānismu, pilnībā paceliet un nofiksējiet netīrumu tvertni.
→ Nostiprināšanu veiciet tikai ārpus bīsta-mās zonas.

Aparāti ar vadītāja aizsargjumtu

NORĀDĪJUMS

Vadītāja aizsargjumts (opcija) nodrošina aizsardzību pret lielākām krītošām daļām. Taču tas nenodrošina aizsardzību apgāša-nās gadījumā!

→ Katru dienu pārbaudiet aizsargjumtu.
→ Ja aizsargjumts ir bojāts, aī atseviški tā elementi, jānomaina visu aizsargjumtu.
→ Jebkādas aizsargjumta modifikācijas kā arī Kärcher neapstiprinātu elementu, daļu un mezglu uzstādīšana nav atļauta un atseviškos gadījumos ierobežo aizsargjumta funkciju.

Drošības norādījumi par aparāta transportēšanu

→ Transportējot ar piekabi vai ar transportlīdzekli, ṣemiet vērā aparāta pašmasu (transportēšanas svaru).
→ Lai transportētu ierīci, atvienojiet akumulatora spraudni un droši nofiksējiet ierīci.

Drošības norādījumi par kopšanu un apkopi

→ Pirms aparāta fīrīšanas un tehniskās apkopes, detaļu nomaiņas vai pārveidošanas uz citu funkciju, tas ir jāizslēdz un jāizņem atslēga.
→ Ieriču ar vilces akumulatoru gadījumā visu apkopes un uzstādīšanas darbu veikšanas laikā akumulatoru ar akumulatora atdalīšanas vietas (akumulatora spraudnis) starpniecību atvienot no ieri-ces elektrosistēmas.
→ Strādājot pie elektroiekārtas, ir jāatvieno akumulators.

Šim nolūkam sākumā atvienot mīnus polu, tad plus polu.

Atkārtota pieslēgšana notiek apgrieztā secībā. No sākuma pieslēgt plus polu, tad mīnus polu.

→ Aparātu nedrīkst tīrīt, izmantojotūdeni vai augstspiedienaūdens strūklu (īsslēguma vai citu bojājumu briesmas).
→ lerīces labošanu drīkst izpildīt tikai autorizēti klientu apkalpošanas dienesti vai šās nozares speciālisti, kas ir iepazinušies ar visiem svarīgajiem drošības noteikumiem.
→ levērojiet drošības pārbaudi atbilstoši vietējiem spēkā esošiem noteikumiem par mobiliem, profesionāli lietojamiem aparātiem.
→ Darbus pie ierīces vienmēr veiciet, tikai valkājot piemērotus cimdus.

Darbība

Slaucītājmašina darbojas pēc netīrumu lāpstiņas principa.

• Rotējošais slaucītājveltnis saslauka netīrumus tieši netīrumu tvertnē.
  – Sānu slota tīra slaukāmās virsmas stūrus un malas un saslauka netīrumus slaucītājveltņa darbības joslā.
  – Sīkos puteklus iesūc ar sūcējventilatoru caur puteklu filtru.

Izkraušanas norādījumi

⚠ Bīstami

Savainošanās risks, bojājumu risks! lekraujot vai izkraujot aparātu, ṣemiet vērā tā svaru!

* Ja ir piebūvēti papildpiederumi, svars ir attiecīgi lielāks.

→ Neizmatojiet autoiekrāvējus.

→ lekraujot vai izkraujot aparātu, izmanto-jiet piemērotu rampu vai celtni!
→ Izmantojot rampu, ņemiet vērā: augstums no zemes 70 mm.
→ Ja aparātu piegādā uz paletes, ar komplektā iekļautajiem dēļiem ir jāizveido nobraukšanas rampa. Attiecīgo instrukciju atradīsiet 2. lpp. (vāka iekšpusē).

Svarīga norāde: katrs dēlis ir jāpie-skrūvē ar 2 skrūvēm.

Vadības un funkcijas elementi

Slaucītājmašīnas attēls Vadības elementi

Attels A

1 Datu plāksnīte
2 Sēdeklis (ar sēdekļa kontaktslēdzi)
3 S t ü r e
4 Blue Spot (opcija)
5 Rokturis ar blokēšanas pogu
6 lerīces pārsegs
7 Sānu slota, pa labi
8 Priekšējais ritenis
9 Piekluve slaucītājveltnim
10 Nostiprināšanas punkts
11 Bateriju nomaiņa (tikai ar KM 105/180 R Bp Pack iekļauts piegādes komplektācijā)
12 Dzinēja pārsegs
13 Bākuguns
14 Virzienu rādītāji (opcija)
15 Aizmugurējie lukturi (izvēles iespēja)
16 Piedziñas ritenis
17 Hidrauliskās ellas kontrollodziņš

Attels B

1 Slaucīšanas veltņa un sānu slotas vadī-bas svira Svira pavērsta uz priekšu: slaucīšanas veltnis iesl. un sānu slotu nolaist un iesl. Svira pavērsta atpakal: slaucīšanas veltnis iesl.
2 Netīrumu tvertnes vadības svira Netīrumu tvertnes pacelšana/nolaišana
3 Slaucīšanas veltņa vadības svira Pacelt un nolaist slaucīšanas veltni
4 Tvertnes vāka vadības svira Tvertnes vāka atvēršana/aizvēršana
5 Kontrollampiñas un displejs
6 Apgaismojuma slēdzis (izvēles iespēja)
7 Ventilatora un filtra tīrīšanas slēdzis Pozīcijā pa vidu: filtra tīrīšana un ventilators izslēgti Pozīcija uz priekšu: Ventilators ieslēgts Pozīcija uz aizmuguri: Filtra tīrīšana ieslēgta
8 Signāltaures slēdzis
9 D ro š i n ā t ā j i
10 Bremžu pedālis
11 Pedālis braukšanai uz priekšu/atpakal

12 Slaucīšanas veltņa nodiluma kontrole / slaucīšanas atstatuma iestatīšana
13 Pagrieziena signāla slēdzis (izvēles iespēja)
14 Aizdedzes slēdzene Pozīcija 0: izslēgt motoru Pozīcija 1: ieslēgt aizdedzi Pozīcija 2: iedarbināt motoru
15 Baterijas kontaktspraudnis
16 Stāvbremze
17 Rokturis sēdekļa regulēšanai
18 Veltnu sukas piekluves atslēga

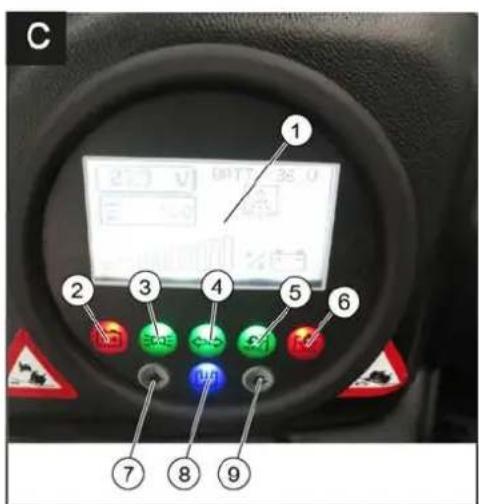

Kontrollampiñas un displejs

Attels C

1 Displeja indikācija (akumulatora kapacitāte)
2 Akumulatora uzlādes indikators
3 Darba apgaismojuma kontrollampiņa
4 Virziena rādītāju kontrollampiņa
5 Kontrollampiņa - netīrumu tvertnes vāks atvērts
6 Brīdinājuma lampiņa - netīrumu tvert- nes vāks aizvērts
7 N a v a i z ŋ e m t s
8 Indikācija - filtra tīrīšana aktīva
9 Nav a iz n em ts

Pirms ekspluatācijas uzsākšanas

Stāvbremzes fiksēšana/atbrīvošana

→ Atbrīvojiet stāvbremzi, vienlaikus no-spiežot bremžu pedāli.
→ Fiksējiet stāvbremzi, vienlaikus nospiežot bremžu pedāli.

Ekspluatācijas uzsākšana

Vispārējas piezīmes

→ Novietojiet slaucītājmašīnu uz līdzenas virsmas.
→ Iznemiet aizdedzes atslēgu.
→ Nofiksēt stāvbremzi.

Pārbaudes un tehniskās apkopes darbi

Katru dienu pirms darba sākuma

→ Pārbaudiet akumulatoru uzlādes līmeni, ja nepieciešams, uzlādējiet akumulatorus (skatīt nodalu "Akumulatoru uzlāde").
→ Pārbaudīt sānu slotu un slaucītājveltņu nodilumu un uztītu lenšu esamību.
→ Pārbaudiet, vai ap riteņiem nav aptinušās lentes.
→ Pārbaudīt vadības elementu funkcionēšanu.
→ Pārbaudiet, vai aparāts nav bojātas. Norāde: Aprakstu skatīt sadalā Kopšana un tehniskā apkope.

Akumulatoru drošības norādījumi

Apejoties ar akumulatoriem, obligāti jāievē-ro sekojoši drošības norādījumi:

	levērot norādījumus uz akumulatora, lietošanas pamācībā un automašinas ekspluatācijas instrukcijā!
	Valkāt aizsargbrilles!
	Nepielaist bērnus pie skābes un akumulatoriem!
	Sprādzienbīstamība!
	Uguns, dzirksteles, atklātā gaisma un smēķešana ir aizliegti!
	Kīmisko apdegumu bīstamība!
	Pirmā palīdzība!
	Brīdinājuma piezīme!

	Utilizācija!
	Nemest bateriju atkritumu kas-tē!
	Brīdinājums par bīstamu elek-trisko spriegumu!

Bīstami

Eksplozijas risks! Nelieciet uz baterijas, tas nozimē arī uz poliem un starpelementu savienotājiem instrumentus vai līdzīgus priekšmetus.

Bīstami

Savainošanās risks! Nekad neļaujiet brūcēm nonākt saskarē ar svinu. Pēc darba ar baterijām vienmēr notīriet rokas.

⚠ BİSTAMI

Ugunsbīstamība un sprādzienbīstamība!
- Smēkēšana un atklāta uguns ir aizlieg-ta.
- Telpas, kurās uzlādē baterijas, labi jāvēdina, jo lādējot rodas sprādzienbīsta-ma gāze.

⚠ Bīstami

Kīmisko apdegumu bīstamība!

• Ja skābes šlakatas nokluvušas acīs vai uz ādas, izskalojiet vai noskalojiet ar lie-lu daudzumu ūdens.
• Pēc tam nekavējoties griezieties pie ārsta.
• Netiro apgērbu izmazgājiet arūdeni.

Bateriju uzlāde

UZMANIBU

Pirms ierīces lietošanas uzsākšanas uzlā-dējiet baterijas.

⚠ BİSTAMI

Savainojumu draudi! levērot drošības noteikumus, apejoties ar akumulatoru. levērojiet uzlādes ierīces ražotāja norādījumus. Noteikti ievērojiet pievienoto akumulatora lietošanas instrukciju un rīkojieties saskaṇā ar to.

Akumulatorus lādējiet tikai ar piemērotu lā-dētāju.

⚠ BİSTAMI

Kīmiskā apdeguma draudi. Ũdens tīmeņa papildināšana, izlādēta akumulatora gadījumā, var izraisīt skābes noplūdi! Rīkojoties ar akumulatora skābi, lietojiet aizsargbrilles un ievērojiet noteikumus, lai izvairītos no ie-vainojumiem un apgērba sabojāšanas. Nekavējoties noskalojiet iespējamās skābes šlakatas uz ādas vai apgērba ar lielu daudzumu ūdens.

UZMANĪBU

Bojājuma risks. Akumulatoru piepildīšanai izmantojiet tikai destilētu vai atsālotu ūdeni (VDE 0510). Nelietojiet citus piemaisijumuus (tā dēvētos uzlabošanas līdzekļus), jo pretējā gadījumā zūd garantija.

→ Droši novietojiet ierīci sausās telpās ar piemērotu ventilāciju.
→ Atveriet dzinēja pārsegu.

Norāde: Pārsegam uzlādes laikā jāpa-liek atvērtam.

→ Atvienojiet akumulatora kontaktu no mašīnas un savienojiet to ar lādētāja kontaktu.
→ lespraudiet lādētāja kontaktu piemērotā 16 A kontaktligzdā, lādētājs uzlādi veic patstāvīgi.
→ Uzlādes procesu veiciet atbilstoši norādījumiem lādētāja lietošanas instrukcijā. leteicamajiem lādētājiem (der attiecīgi izmantotajiem akumulatoriem) ir elektroniska vadība, un tie pabeidz uzlādi patstāvīgi.
→ Norāde: Kad akumulatori ir uzlādēti, lādētāju vispirms atvienojiet no strāvas un tad no akumulatoriem.

leteicamās baterijas, uzlādēšanas ierīces

Norādījums

KM 105/180 R Bp Pack variants (1.186-051.0) tiek jau piegādāts ar akumulatoriem un lādētāju.

KM 105/180 R Bp variants (1.186-050.0) tiek piegādāts bez akumulatoriem un lādē-tāju.

Mēs iesakām šādus akumulatorus un lādē-tājus:

	Pasūtījuma nu-murs
akumulatoru paka 36 V, 240 Ah, (tvertnē, ze-mas ekspl. izmaksas) *	6.981-067.0
Uzlādes ierīce 36 V, 40 A	6.981-066.0
* Aparātam nepieciešams 1 akumulatoru bloks

Nav ieteicams izmantot citus akumulatorus un lādētājus, un to drīkst darīt tikai pēc konsultēšanās ar KÄRCHER klientu servisu.

Pārbaudiet un noregulējiet akumulatora škīdruma stāvokli

UZMANIBU

Obligāti ievērot un rīkoties atbilstoši akumulatora ražotāja norādēm.

Akumulatora uzlādes līmeņa pārbaude

Slaucītāja displejā tiek uzrādīts akumulatora uzlādes līmenis.

Ja akumulatora uzlādes indikators deg sarkanā krāsā:

→ Akumultors ir izlādējies. Slaucīšana tiek automātiski pabeigta (slaucīšanas agregātu darbības atsākšana iespēja-ma tikai pēc akumulatora uzlādes).
→ Nogādājiet aparātu tieši uz uzlādes sta- ciju, turklāt izvairieties no braukšanas kāpumos.
→ Uzlādējiet akumulatoru.

Darbība

Vadītāja sēdekļa regulēšana

1 Rokturis sēdekļa regulēšanai

2 Vadītāja sēdeklis

→ Sēdekļa regulēšanas sviru pavelciet uz ārpusi.
→ Pastumiet sēdekli, atlaidiet rokturi un nofiksējiet.
→ Pabīdot sēdekli uz priekšu un atpaka!, pārbaudiet, vai tas ir nofiksējies.

ledarbiniet aparātu

Norāde: Aparāts ir aprīkots ar sēdekļa kontaktslēdzi. Atstājot vadītāja sēdekli, aparāts tiks izslēgts.

Norāde: Smalko putekļu filtrs tiek automātiski notīrīts, ieslēdzot ierīci.

→ lenemiet vietu vadītāja sēdeklī.
→ Nofiksēt stāvbremzi.
→ Ielieciet aizdedzes atslēgu aizdedzē.
→ Aizdedzes atslēgu pagrieziet pozīcijā "I".
Aparāts ir darba gatavībā.

→ Aizdedzes atslēgu pagrieziet pozīcijā "II".

Aparāts ir braukšanas gatavībā.

Norāde: Akumulatora kapacitātes indikators reālo uzlādes līmeni parāda pēc apm. 10 sekundēm.

Braukšana ar aparātu

→ Nospiediet un turiet nospiestu bremžu pedāli.
→ Atlaidiet stävbremzi.

Braukšana uz priekšu

→ Lēnām nospiediet akseleratora pedāli uz priekšu.

Braukšana atpakalgaitā

⚠ Bīstami

Savainošanās risks! Braucot atpakalgaitā nedrikst būt apdraudētas trešās personas, nepieciešamības gadījumā dodiet tām norādes.

→ Lēnām nospiediet akseleratora pedāli uz atpakalu.

Braukšanas veids

→ Ar braukšanas pedāli vienmērīgi var no-regulēt braukšanas ātrumu.
→ Izvairieties no pedāla raustīšanas.

Bremzēšana

→ Atlaidiet braukšanas pedāli, aparāts nobremzē patstāvīgi un apstājas.

Norāde: bremžu darbības efektivitāti var pastiprināt, nospiežot bremžu pedāli.

Škēršlu pārvarēšana

Līdz 70 mm augstu, nekustīgu škēršļu pār- varēšana:

→ lēni un uzmanīgi pārbrauciet tiem pāri virzienā uz priekšu.
Vairāk kā 70 mm augstu, nekustīgu šķēršļu pārvarēšana:
→ Škēršlus drīkst pārvarēt tikai ar piemē-rotas rampas palīdzību.

Slaucīšanas režīms

IEVÉRÍBAI

Neslaucīt iekšā iepakojuma lentes, drāti vai līdzīgo, tas var novēst pie slaucītājmehāni- kas bojājumiem.

Norāde: Lai sasniegtu optimālo tīrīšanas rezultātu, pārvietošanās ātrums būtu jāpie-lāgo apstākliem.

Norāde: Smalko putekļu filtrs darbības laikā automātiski tiek notīrīts ik pēc 10 minūtēm.

Norāde: Strādājot smalko putekļu zonā, filtru papildus ir jānotīra, nospiežot filtra tīrīšanas slēdzi.

Iztīriet smalko putekļu filtru manuāli

→ Iztīriet smalko putekļu filtru ar filtra tīrīšanas pogu.

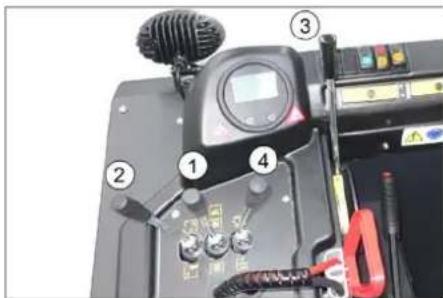

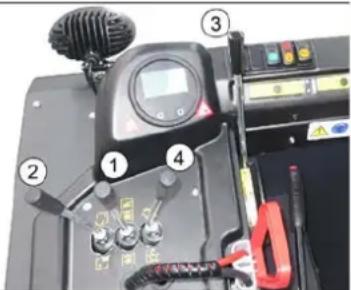

Vadības svira

1 Slaucīšanas veltņa un sānu slotas vadī-bas svira

2 Netīrumu tvertnes vadības svira

3 Slaucīšanas veltņa vadības svira

4 Tvertnes vāka vadības svira

Slaucīšanas veltņa un sānu slotas vadī-bas svira

→ Vadības svira (1) uz priekšu: slaucīšanas veltnis iesl. un sānu slotu nolaist un iesl.
→ Vadības svira (1) uz aizmuguri: slaucīšanas veltnis iesl.

Netīrumu tvertnes vadības svira

→ Netīrumu tvertnes vadības svira (2) uz priekšu: netīrumu tvertne nolaižas.
→ Netīrumu tvertnes vadības svira (2) atpakaļ: netīrumu tvertne paceslas.

Slaucītājveltņa vadības svira

→ Slaucīšanas veltņa (3) vadības svira uz priekšu: slaucīšanas veltnis paceļas.
→ Slaucīšanas veltņa (3) vadības svira uz aizmuguri: slaucīšanas veltnis nolaižas.

Tvertnes vāka vadības svira

→ Tvertnes vāka vadības svira (4) uz priekšu: netīrumu tvertnes vāks atveras.
Norāde: zaļajai indikatora lampiņai jāspīd.
→ Tvertnes vāka vadības svira (4) atpakaļ: netīrumu tvertnes vāks aizveras. Norāde: sarkanajai indikatora lampiņai ir jāspīd.

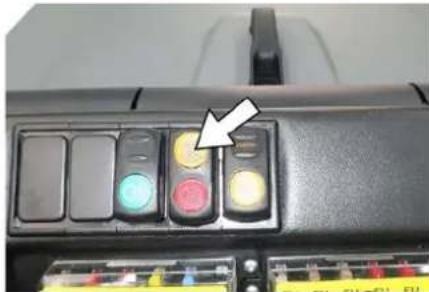

Sausas virsmas slaucišana

→ leslēdziet ventilatoru.
→ Veicot virsmu tīrīšanu:
Slaucīšanas veltņa un sānu slotas (1) vadības svira uz aizmuguri: slaucīšanas veltnis iesl.
Slaucīšanas veltna (3) vadības svira uz aizmuguri: slaucīšanas veltnis nolaižas.
→ Tvertnes vāka vadības svira (4) uz priekšu: tvertnes vāks atveras.
Norāde: zaļajai indikatora lampiņai jāspīd.
→ Vicot apmału tīrīšanu:
Slaucišanas veltna un sānu slotas (1) vadības svira uz priekšu: slaucišanas veltnis iesl., sānu slota iesl.un nolaižas. Slaucišanas veltna (3) vadības svira uz aizmuguri: slaucišanas veltnis nolaižas.

Mitras vai slapjas virsmas slaucīšana

→ Izslēdziet ventilatoru.
→ Veicot virsmu tīrīšanu:
Slaucīšanas veltņa un sānu slotas (1) vadības svira uz aizmuguri: slaucīšanas veltnis iesl.
Slaucīšanas veltņa (3) vadības svira uz aizmuguri: slaucīšanas veltnis nolaižas.

→ Tvertnes vāka vadības svira (4) uz priekšu: tvertnes vāks atveras. Norāde: zaļajai indikatora lampiņai jāspīd.

→ Veicot apmaļu tīrīšanu:

Slaucīšanas veltna un sānu slotas (1) vadības svira uz priekšu: slaucīšanas veltnis iesl., sānu slota iesl.un nolaižas. Slaucīšanas veltna (3) vadības svira uz aizmuguri: slaucīšanas veltnis nolaižas.

Iztukšojiet netīrumu tvertni Aparāta izslēgšana

⚠ BİSTAMI

Savainojumu gūšanas risks!

→ Iztukšošanas laikā netīrumu tvertnes kustību rādiusā nedrīkst atrasties personas un dzīvnieki.

Apgāšanās risks!

→ Iztukšošanas laikā aparātu novietojiet uz līdzenas virsmas.

⚠ BRĪDINĀJUMS

Saspiešanas risks!

→ Nelieciet rokas iztukšošanas mehānisma stieņu sistēmā. Neuzturieties zem paceltas tvertnes.

IEVĚRĪBAI

Savainošanās un bojājumu gūšanas risks!

→ Iztukšošanas laikā pastāv risks, ka rotējošais slaucītājveltnis aizsviež materiālu. levērojiet pietiekamu attālumu.

→ Slaucīšanas veltni un sānu slotu pacelt ar vadības sviru: vadības svira 1 pa vidu un vadības svira 3 uz priekšu.

→ Aizveriet tvertnes vāku, pavirzot vadī-bas sviru (4) atpakal.

Norāde: zaļajai indikatora lampiņai jāspīd.

→ Paceliet netīrumu tvertni, pāvirzot netīrumu tvertnes vadības sviru (2) atpaka!

→ Piebrauciet pie netīrumu savākšanas konteinera.

→ Nofiksēt stāvbremzi.

→ Atveriet tvertnes vāku, pavirzot tvertnes vāka vadības sviru (4) uz priekšu, un iztukšojiet netīrumu tvertni.

Norāde: sarkanajai indikatora lampiṇai ir jāspīd.

→ Aizveriet tvertnes vāku, pavirzot tvertnes vāka vadības sviru (4) atpakal, līdz tiek sasniegta gala pozīcija.

Norāde: zaļajai indikatora lampiņai jāspīd.

→ Atlaidiet stävbremzi.

→ Lēnām pabrauciet nost no netīrumu savākšanas konteinera.

→ Nolaidiet netīrumu tvertni līdz gala pozīcijai, pavirzot netīrumu tvertnes vadības sviru (2) uz priekšu.

→ Nospiediet un turiet nospiestu bremžu pedāli.

→ Nofiksēt stāvbremzi.

→ Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes.

Aparāta pārvietošana

⚠ BİSTAMI

Transportēšanas radīti bojājumi!

→ Transportējot ar piekabi vai ar transportlīdzekli, ṣemiet vērā aparāta pašmasu (transportēšanas svaru).

→ Transportējot automašinā, saskaṇā ar spēkā esošajām direktīvām nodrošiniet aparātu pret izslīdēšanu un apgāšanos.

→ Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes.

→ Nofiksēt sävbremzi.

→ Nostipriniet aparātu nostiprināšanas punktos (4x) ar savilcējlentēm, trosēm vai kēdēm.

→ Noblokēt aparāta ritenus ar kīliem.

→ Transportējot slaucītājmašīnu, atvienojiet akumulatoru.

Uzglabāšana/darbības apturēšana

⚠ BİSTAMI

Savainošanās un bojājumu risks! Uzglabā-jot nemiet vērā aparāta svaru.

→ Novietojiet slaucītājmašīnu uz līdzenas virsmas sausā, no sala drošā vietā. Ar pārsegiem pasargājiet pret putekliem.
→ Paceliet slaucītājveltni un sānu slotas, lai nesabojātu sukas.
→ Aizveriet tvertnes vāku.
→ Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes.
→ Nofiksēt stāvbremzi.
→ Noblokët slaucītājmašīnu pret nejaušo ripošanu.

Ja slaucītājmašīnu ilgāku laiku nelieto, papildus ievērojiet:

→ Notīrīt mašīnas ārpusi un iekšpusi.
→ Atvienojiet akumulatora kontaktu no mašīnas.
→ Uzlādēt akumulatoru un aptuveni ik pēc 2 mēnešiem veikt papildus uzlādēšanu.

Kopšana un tehniskā apkope

⚠UZMANĪBU

Bojājumu risks īssavienojuma dēl!

→ Strādājot pie elektriskās iekārtas vai pirms elektriskās iekārtas pārsegu atvēršanas, ir jāatvieno akumulatora spa-iles vai jāizņem akumulatora spraudnis.

IEVĒRĪBAI

Bojājumu briesmas!

→ Nemagājiet smalko putekļu filtru.
→ lerīces labošanu drīkst izpildīt tikai autorizēti klientu apkalpošanas dienesti vai šās nozares speciālisti, kas ir iepazinušies ar visiem svarīgajiem drošības noteikumiem.
→ Pārvietojamiem profesionāli lietoja-miem aparātiem ir jāveic drošības pār-baude saskaņā ar Vācijas Elektrotehni-ku Apvienības priekšrakstiem (VDE 0701).

Vispārējas piezīmes

→ Novietojiet slaucītājmašīnu uz līdzenas virsmas.
→ Aizdedzes atslēgu pagrieziet pozīcijā "0" un iznemiet to no aizdedzes.
→ Nofiksēt stāvbremzi.

Tīrīšana

UZMANIBU

Bojājumu briesmas!

→ Aparātu nedrīkst tīrīt, izmantojotūdeni vai augstspiedienaūdens strūklu (īsslēguma vai citu bojājumu briesmas).

Aparāta iekšpuses tīrīšana

⚠ BĪSTAMI

Savainojumu gūšanas risks!

→ Lietojiet puteklu aizsargmasku un aiz-sargbrilles.
→ Notīrīt aparātu ar lupatu.
→ Izpūst aparātu ar saspiestu gaisu.

Aparāta ārējā tīrīšana

→ No ārpuses aparātu notīriet ar mitru lupatu, kas piesūcināta ar maigu mazgāšanas sārmu.

Norāde: Neizmantojiet agresīvus mazgāšanas līdzekļus.

Apkopes veikšanas intervāli

Norāde: Darba stundu skaitītājs uzrāda tehniskās apkopes starplaikus.

Klienta veicamā tehniskā apkope

Norāde: Visi servisa un tehniskās apkopes darbi, ja ierīci apkalpo clients, ir jāveic kvalificētam speciālistam. Vajadzības gadījumā jebkurā brīdī var tikt pieaicināts firmas Kärcher speciālists.

Ikdienas apkope:

→ Pärbaudiet akumulatoru uzlādes līmeni, ja nepieciešams, uzlādējiet akumulatorus (skatīt nodaļu "Akumulatoru uzlāde").
→ Pārbaudīt sānu slotu un slaucītājveltnu nodilumu un uztītu lenšu esamību.
→ Pārbaudiet, vai ap riteniem nav aptinušas lentes.
→ Pārbaudīt vadības elementu funkcionēšanu.
→ Pārbaudiet, vai aparāts nav bojātas.
→ Iztīriet putekļu filtru, nospiežot filtra tīrīšanas taustinu.

Iknedēļas apkope:

→ Pārbaudiet hidraulisko iekārtu.
→ Pārbaudiet hidrauliskās ellas līmeni.
→ Pārbaudiet bremžu škidruma līmeni.
→ Pārbaudiet blīvplāksņu nodilumu, vajadzības gadījumā nomainīt
→ Pārbaudiet un ieeillojiet tvertnes vāku.

Apkope pēc nodiluma:

→ Nomainīt blīvlistes.
→ Pieregulējiet vai nomainiet sānu blīvē-jumus.
→ Nomainīt slaucītājveltni.
→ Nomainīt sāna slotu.

Norāde: Aprakstu skatīt sadaļā "Apkopes darbi".

Klientu apkalpošanas dienesta veicamā tehniskā apkope

Apkope pēc 50 darba stundām:

→ Pirmo apkopi atbilstoši pārbaužu kontrollapai uzticiet veikt klientu servisam.

Apkope pēc 250 darba stundām:

→ Apkopi atbilstoši pārbaužu kontrollapai uzticiet veikt klientu servisam.

Lai saglabātu garantijas prasības, visus servisa un tehniskās apkopes darbus garantijas termina laikā ir jāveic autorizētam Kärcher klientu apkalpošanas dienestam, atbilstoši tehniskās apkopes burtnīcai.

Apkopes darbi

Sagatavošana:

→ Novietojiet slaucītājmašīnu uz līdzenas virsmas.
→ Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes.
→ Nofiksēt stāvbremzi.

Nofiksējiet pacelto netīrumu tvertni ⚠BĪSTAMI

Savainošanās risks! Ja ir pacelta netīrumu tvertne, vienmēr ievietojiet fiksācijas stieni. Nostiprināšanu veiciet tikai ārpus bīstamās zonas.

1 Fiksācijas stiena turētājs

2 Fiksācijas stienis

→ Iztukšošanai no augšas paredzēto fiksācijas stieni atlokiet uz augšu un ielieciet turētājā (nofiksētā stāvoklī).

Akumulatoru nomaina

IEVĚRĪBAI

levietojot akumulatorus, ņemt vērā akumulatoru polu virzienu. Polu uzstādīšana braukšanas virzienā pa kreisi.

Akumulatorus var nomainīt tikai kā komplektu. Nomainu drīkst veikt tikai kvalificēti speciālisti.

→ Dēl lielā svara (300 kg) nomaiņu jāveic ar celtni.

Akumulatoru poli - braukšanas virzienā pa kreisi

1 Mīnus pols

2 Plus pols

→ Demontējot akumulatoru, jānodrošina, ka vispirms tiek atvienots mīnusa pola vadojums.
→ Nostipriniet celtna troses akumulatoru komplekta 4 cilpās un uzmanīgi izceliet akumulatorus.

Hidrauliskās eļjas līmeņa pārbaude un hidrauliskās eļjas papildināšana NORĀDĪJUMS

Netīrumu tvertne nedrīkst būt pacelta.

→ Atveriet dzinēja pārsegu.

2 Noslēgvāciņš, ellas iepildes atvere

3 Tvertne (bez funkcijas)

→ Pārbaudiet hidrauliskās ellas līmeni caur lodziņu.
- Ellas līmenim jābūt starp atzīmēm "MIN" un "MAX".

– Ja ellas līmenis ir zem "MIN" atzīmes, pielejiet hidraulisko ellu.

→ Noskrūvējiet ellas iepildes atveres noslēgvāciņu.

Ellu veidi: skatīt tehniskos datus

→ Uzskrūvējiet ellas iepildes atveres noslēgvāciņu.

Hidrauliskās iekārtas pārbaude

→ Nofiksēt stāvbremzi.
→ ledarbiniet motoru.
Hidraulisko sistēmu apkopi uzticiet veikt tikai autorizētam klientu servisam.
→ Pārbaudiet visu hidraulisko šlūteņu un pieslēgumu hermētiskumu.

Slaucītājveltna pārbaude

⚠ BİSTAMI

Savainošanās risks! Ja ir pacelta netīrumu tvertne, vienmēr ievietojiet fiksācijas stieni. Nostiprināšanu veiciet tikai ārpus bīstamās zonas.

1 Netīrumu tvertne
2 Fiksācijas stienis
3 Slaucītājveltnis

→ Apstādiniet aparātu.
→ Paceliet iztukšoto netīrumu tvertni gala stāvoklī. Klūst redzams slaucīšanas veltnis.
Nofiksēt netīrumu tvertni. Skatīt nodalu "Paceltās netīrumu tvertnes nofiksēšana".
→ Aizdedzes atslēgu pagrieziet pozīcijā "0" un iznemiet to no aizdedzes.
→ Pärbaudiet, vai slaucišanas veltnis nav bojāts, izņemiet iepinušās lentes vai auklas.
→ Drošībasstieni nolieciet uz leju stiprinā-jumā (paceltā netīrumu tvertne nav no-fiksēta).
→ Nolaidiet netīrumu tvertni līdz galam lejā.

Slaucītājveltņa nomaiņa

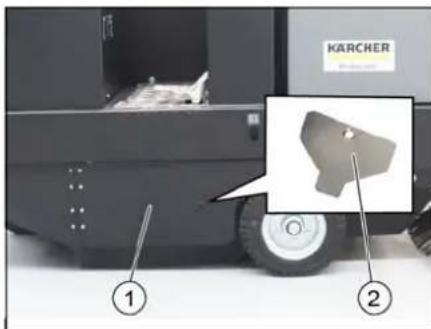

1 Sānu panelis, labajā pusē
2 Veltņu sukas piekļuves atslēga
→ Paceliet iztukšoto netīrumu tvertni gala stāvoklī.
Nofiksēt netīrumu tvertni. Skatīt nodalu "Paceltās netīrumu tvertnes nofiksēšana".
→ Atveriet sānu apšuvumu ar atslēgu.

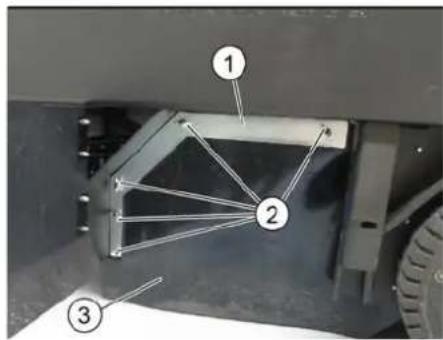

1 Stiprinājuma skava
2 Spārna uzgrieznis
3 Sānu blīvējums
→ Noskrūvējiet spārnuzgriežņus.
→ Nonemiet stiprinājuma skavu.
→ Atvirziet sānu blīvējumu uz ārpusi.
→ Izskrūvējiet slaucītājveltņa turētāja stiprinājuma skrūvi un izvirziet turētāju uz āru.
→ Iznemiet slaucītājveltni.

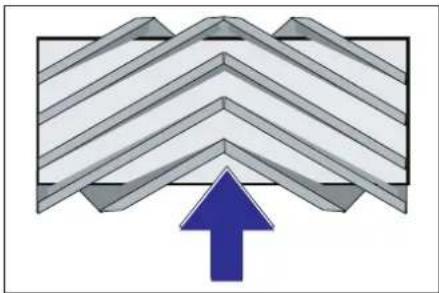

Slaucītājveltņa montāžas stāvoklis braukšanas virzienā (skatoties no priekšpuses)

Norāde: lebūvējot jauno slaucītājveltni, sekojiet suku komplekta stāvoklim.

→ lemontējiet jaunu slaucītājveltni. Slaucītājveltņa gropes ir jāuzliek uz pretējā balansiera izcilniem.

Norāde: Pēc jaunā slaucītājveltņa montā-žas no jauna jānoregulē slaucīšanas josla.

Slaucītājveltņa slaucīšanas virsmas pārbaude un pieregulēšana

Norāde: Slaucīšanas josla rūpnīcā ir iesta-tīta 80 mm platumā, taču, nolietojoties slaucītājveltnim, tā pakāpeniski var sarukt.

→ Izslēdziet sūcējventilatoru. → Brauciet ar slaucītājmašīnu pa līdzenu un gludu grīdu, kas klāta ar putekļiem vai krītu.

→ Slaucīšanas veltņa un sānu slotas (1) vadības svira uz aizmuguri: slaucīšanas veltnis iesl. Slaucīšanas veltņa (3) vadības svira uz aizmuguri: slaucīšanas veltnis nolaižas

→ Slaucīšanas veltnim laut darboties apm. 10 sekundes.

→ Slaucīšanas veltņa un sānu slotas (1) vadības svira pa vidu. Slaucīšanas veltņa (3) vadības svira uz priekšu: slaucīšanas veltnis paces.

→ Paceliet netīrumu tvertni. → Brauciet ar aparātu atpakalgaitā. → Pārbaudiet slaucīšanas virsmu.

Slaucīšanas joslas formai ir jāveido vienmērīgs, 80-85 mm plats taisnstūris.

→ Atvērt un iestatīt nodiluma regulēšanas (12) atdures skrūvi.

Atdure uz augšu: šaurāks slaucīšanas atstatums. Atdure uz leju: platāks slaucīšanas atstatums.

→ Atdures skrūvi atkal pievilkt. → Atkārtoti pārbaudīt slaucīšanas veltņa slaucīšanas atstatumu atbilstoši ie-priekš rakstītajam.

Sānu slotas slaucīšanas joslas pārbaude un iestatīšana

→ Paceliet sānu slotu.
→ Brauciet ar slaucītajmašinu pa līdzenu un gludu grīdu, kas klāta ar putekliem vai kritu.
→ Ar vadības sviru nolaist sānu slotu un laut darboties apm. 10 sekundes.
→ Paceliet sānu slotu.
→ Brauciet ar aparātu atpakalgaitā.
→ Pārbaudiet slaucīšanas virsmu.

Slaucīšanas joslas platumam vajadzētu būt starp 40-50 mm.

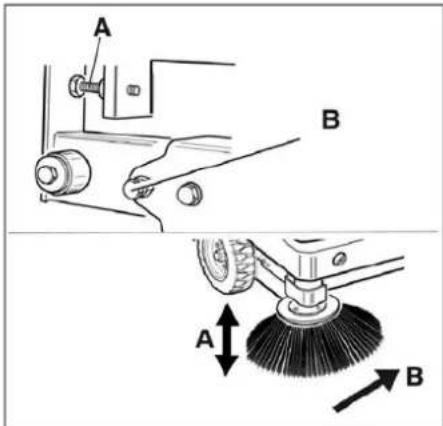

→ Korigējiet slaucīšanas joslu ar divām regulēšanas skrūvēm.
→ Pārbaudiet slaucīšanas virsmu.

Sānu blīvējumu regulēšana

⚠ BİSTAMI

Savainošanās risks! Ja ir pacelta netīrumu tvertne, vienmēr ievietojiet fiksācijas stieni.

→ Paceliet iztukšoto netīrumu tvertni gala stāvoklī. Nofiksēt netīrumu tvertni. Skatīt nodalu "Paceltās netīrumu tvertnes nofiksēšana".
→ Atveriet sānu apšuvumu, kā aprakstīts nodalā "Slaucītājveltna nomaiņa".
→ Atskrūvējiet sānu turētājplāksnes 6 spārnuzgriežņus.
→ Atskrūvējiet priekšējās turētājplāksnes 3 uzgriežnus (SW 13).
→ Nospiediet sānu blīvējumu tik tālu uz leju (iegarenajā caurumā), līdz tā attālums līdz zemei ir 1 - 3 mm.

→ Pieskrūvējiet turētājplāksnes. → Atkārtojiet tās pašas darbības aparāta otrā pusē.

Pârbaudiet / nomainiet smalko puteklu filtru

BRĪDINĀJUMS

Savainojumu gūšanas risks!

→ Strādājot ar filtrēšanas sistēmu, valkā-jiet putekļu aizsargmasku. levērojiet drošības noteikumus par rīcību ar sī-kiem putekļiem.
→ Iztīriet smalko putekļu filtru ar filtra tīrīšanas pogu.
→ Netīrumu tvertnes iztukšošana.

1 lerīces pārsegs
2 Filtra pārsegs (vibrosistēma)
3 Noslēgs, filtra pārsegs (2x)
→ Pavirziet aparāta pārsegu uz priekšu.

→ Atveriet aizslēgu.
→ Atveriet filtra pārsegu.
→ Pārbaudiet un nepieciešamības gadījumā notīriet vai nomainiet smalko puteklu filtru.

Norāde

Smalko puteklu filtra nomainu drīkst veikt tikai Kärcher klientu serviss.

→ Uzlieciet un nofiksējiet filtra pārsegu.

Drošinātāju nomaiņa

⚠UZMANĪBU

Bojājumu risks!

→ Pārliecinieties, ka drošinātāju kārbu vāki nav uzlikti samainīti vietām.

IEVĚRĪBAI

Drošinātājus apmainiet tikai pret tāda paša stipruma drošinātājiem.

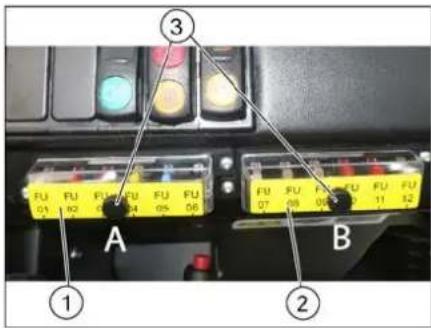

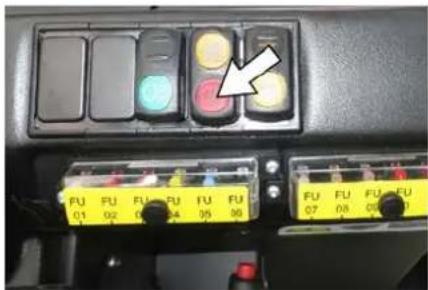

1 Drošinātāju kārba A

2 Drošinātāju kārba B

3 Rievotais uzgrieznis

→ Izskrūvējiet rievoto uzgriezni.

→ Atveriet drošinātāju kārbas vāku.

→ Pārbaudīt drošinātājus.

→ Atjaunojiet bojatos drošinātājus.

Drošinātāju kārba A

FU01 Drošības relejsUzsākt	5 A
FU02 DC/DC aktivizēšana 10 A
FU03 BākugunsSignāltaure	10 A
FU04 Sūcējventilators 20 A
FU05 Izkratīšanas sistēma 15 A
FU06 DC/DC ieeja 20 A

Drošinātāju kārba B

FU07 Daudzfunkcionālais displejs	5 A
FU08 Atpakalgaitas signālie-rīceVāka indikators	7.5 A
FU09 Drošības relejsSūcējventilatorsIzkratīšanas sistēma	5 A
FU10 Ūdens sūknis (izvēles iespēja)	10 A
FU11 Apgaismes sistēma(opcija)Virzienu rādītāji (opci-ja)Blue Spot (opcija)	10 A
FU12 Plakanrievu filtra un apaļā filtra vibrosistē-ma (izvēles iespēja)	15 A

Galvenā releja drošinātājs

FU 13* Galvenais relejs 125 A

* Sos drošinātājus drīkst nomainīt tikai klientu dienests, jo ir nepieciešama ierīces pārbaude uz iespējamām klūdām.

ES Atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un vese-lības aizsardzības prasībām. lekārtā izdarot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku.

Produkts: Grīdas tīrīšanas mašina ar vadītāja sēdekli

Padomi: KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp Pack

1.186-051.0

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2014/30/ES

2000/14/EK

Piemērotās harmonizētās normas:

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Atbilstibas novertešanas procedura:

2000/14/EK: V pielikums

Skañas intensitates limenis dB(A)

Izmērītais: 90

Garantētais: 93

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

Palīdzība darbības traucējumu gadījumā

Darbības traucējums Traucējuma	novēršana
Aparāts nebrauc vai brauc tikai lē-nām	Apsēdieties vadītāja krēslā, tiek aktivēts sēdekļa kontaktslēdzis
	Klientu dienestam nepieciešams pārbaudīt vilces motora FU 13 drošinātāju
	Uzlādēt vai nomainīt akumulatoru
	Atbrīvot stāvbremzi
	Pārbaudiet, vai nav aptinušās lentes un auklas.
	Informēt Kärcher klientu servisu.
Svilpjoša skaņa hidrauliskajā ie-kārtā	Uzpildīt hidraulisko šķidrumu
	Informēt Kärcher klientu servisu.
Sukas griežas tikai lēnām vai ne-griežas vispār.	Pārbaudiet, vai nav aptinušās lentes un auklas.
	Informēt Kärcher klientu servisu.
Suku zonā ir maza sūkšanas jauda vai tās nav	Iztīrīt putekļu filtru
	Informēt Kärcher klientu servisu.
Aparāts putinā Sānu blīvējumu regu-lēšana	Iztēšana
	leslēgt ventilatoru
	Iztīrīt putekļu filtru
	Nomainīt filtra blīves
	Informēt Kärcher klientu servisu.
Slaucītājmašīna atstāj nesaslaucī-tus netīrumus	Iztukšot netīrumu tvertni
	Iztīrīt putekļu filtru
	Nomainiet slaucītājveltni
	Noregulējiet slaucīšanas joslu
	Nomainiet netīrumu tvertnes blīvlentes
	Novērsiet slaucītājveltņa bloķēšanās iemeslu
	Informēt Kärcher klientu servisu.
Netīrumu tvertni nevar pacelt vai nolaist	Pārbaudīt drošinātājus.
	No netīrumu tvertnes noņemt drošības balstus
	Informēt Kärcher klientu servisu.
Netīrumu tvertne griežas pārāk lēni vai negriežas nemaz	Informēt Kärcher klientu servisu.
Hidrauliski darbināmo daļu darbī-bas traucējumi	Informēt Kärcher klientu servisu.

Tehniskie dati

		KM 105/180 R Bp Classic	KM 105/180 R Bp Pack Classic
Ierīces dati
Braukšanas ātrums uz priekšu km/h 6 6
Braukšanas ātrums atpakalgaitā km/h 3 3
Kāptspēja (max.) -- 14% 14%
Slaucīšanas platība bez sānu slotām m	2h 4680 4680
Slaucīšanas platība ar 1 sānu slotu	m^2/h 6300 6300
Darba platums bez sānu slotas	mm	780	780
Darba platums ar 1 sānu slotu	mm	1050	1050
Aizsardzība pret pilēšanu	-- IPX 3	IPX 3
Izmantošanas laiks ar pilnībā uzlādētu akumulatoru	h	2,5	2,5
Elektrosistēma
Akumulatora kapacitāte	V, Ah	---	36, 240
Bateriju nomaiņa	kg	---	300
Hidrauliskā iekārta
Hidrauliskās ellas veids	-- HV 46	HV 46
Netīrumu tvertne
Maks. izkraušanas augstums	mm	1340 1340
Netīrumu tvertnes tilpums	l	180	180
Slaucītājveltnis
Slaucītājveltna diametrs mm 280 280
Slaucītājveltna platums mm 780 780
Apgriezienu skaits 1/min 360 360
Slaucīšanas josla mm 80 80
Sānu slota
Sāna slotas diametrs mm 580 580
Apgriezienu skaits 1/min 80 80
Gumijas riepas
Lielums priekšā -- 4.00-6 4.00-6
Lielums aizmugurē -- 300 x 145 - 6 300 x 145 - 6
Bremzes
Priekšējie riteni -- mehāniska mehāniska
Aizmugurējais ritenis	--	Elektrisks	Elektrisks
Filtru un pumpju sistēma
Konstrukcija	-- Maisinu filtrs		Maisinu filtrsPēc izvēles pieejams: plakan-rievu filtrs un apaļais filtrs
Apgriezienu skaits 1/min 2600 2600
Filtra virsma, smalku putekļu filtrs	m^2	5,2	5,2
Nominālais iesūkšanas sistēmas zemspiediens	mbar	6	6
Nominālā iesūkšanas sistēmas apjoma plūsma	m^3/h	600 600
Izkratīšanas sistēma	--	Elektromotors	Elektromotors
Apkārtējās vides apstākļi
Temperatūra	°C	-5 līdz +40	-5 līdz +40
Gaisa mitrums, neaprasojis	%	0–90	0 - 90
Saskaņā ar EN 60335-2-72 aprēķinātās vērtības
Trokšņu emisija
Skaņas spiediena līmenis L_pA	dB(A)	70 70
Nenoteiktība K_pA	dB(A)	3	3
Skaņas jaudas līmenis L_wA + nenoteiktība K_wA	dB(A)	93 93
Aparāta vibrācijas
Plaukstas-rokas vibrācijas lielums	m/s^2	0,7	0,7
Sēdeklis	m/s^2	0,5	0,5
Nenoteiktība K	m/s^2	0,1	0,1
Izmēri un svars
Garums x platums x augstums	mm	1847 x 1065 x 1388	1847 x 1065 x 1388
Pagriešanās rādiuss pa labi	mm 2470	2470
Pagriešanās rādiuss pa kreisi	mm 2470	2470
Pašmasa (bez/ar akumulatoru)	kg	560/860	560/860
Pieļaujamais kopējais svars	kg	1224	1224
Pieļaujamā ass noslodze priekšā	kg	734 734
Pieļaujamā ass noslodze aizmugurē	kg	490 490
Rezervētas tiesības veikt tehniskas izmaiņas!

Bendrieji nurodymai....LT 1
