Тип продукту	Самохідний підмітальник
Марка	Kärcher
Модель	KM 105/180 R Bp Pack Classic
Живлення	Акумулятор 36 В, 240 А·год, низьке обслуговування
Розміри (Д × Ш × В)	1847 × 1065 × 1388 мм
Вага (з акумуляторами)	860 кг
Ширина підмітання (з 1 бічною щіткою)	1050 мм
Місткість контейнера для сміття	180 л
Макс. висота розвантаження	1340 мм
Швидкість руху (вперед)	6 км/год
Макс. нахил (у напрямку руху)	14%
Автономність (повний акумулятор)	2,5 год
Тип захисту	IPX3
Система фільтрації	Фільтр дрібного пилу (5,2 м²)
Основні функції	Підмітання, всмоктування дрібного пилу, очищення країв
Обслуговування та очищення	Ручне очищення фільтра, регулярне обслуговування клієнтом та сервісним центром
Безпека	Сидіння з контактом, стоянкове гальмо, захист від нахилів, захисний дах (опція)
Запчастини та ремонтопридатність	Оригінальні аксесуари та запчастини Kärcher
Загальна інформація	Промислове та комерційне використання, всередині/ззовні

Часті запитання - KM 105180 R Bp Pack Classic Kärcher

Як зарядити акумулятори підмітальної машини Kärcher KM 105/180 R Bp Pack Classic?

Перед першим введенням в експлуатацію зарядіть акумулятори. Відкрийте капот двигуна, від'єднайте роз'єми акумулятора від машини та підключіть їх до вилки зарядного пристрою. Підключіть зарядний пристрій до розетки 16 А. Зарядний пристрій автоматично керує зарядкою. Коли акумулятори заряджені, спочатку від'єднайте зарядний пристрій від мережі, потім від акумулятора. Дотримуйтесь правил безпеки: не допускайте відкритого вогню, надягайте захисні окуляри.

Який максимальний нахил може подолати підмітальна машина?

У напрямку руху не перевищуйте нахил 14%. У перпендикулярному напрямку (бічний нахил) не перевищуйте 10%. Недотримання може призвести до перекидання.

Як спорожнити контейнер для сміття?

Припаркуйте машину на рівній поверхні, затягніть стоянкове гальмо. Підніміть щітку-ролик та бічну щітку, закрийте заслінку збірника. Підніміть контейнер для сміття за допомогою важеля керування. Повільно під'їжджайте до збірника, відкрийте заслінку, щоб спорожнити. Закрийте заслінку, опустіть контейнер. Ніколи не стійте під піднятим контейнером.

Що робити, якщо машина не рухається або рухається повільно?

Перевірте, чи ви сидите на сидінні (контакт безпеки). Переконайтеся, що стоянкове гальмо відпущено. Перевірте стан заряду акумулятора та зарядіть за потреби. Перевірте, чи не намотані стрічки або дроти навколо щіток або коліс. Якщо проблема не зникне, зверніться до сервісного центру Kärcher.

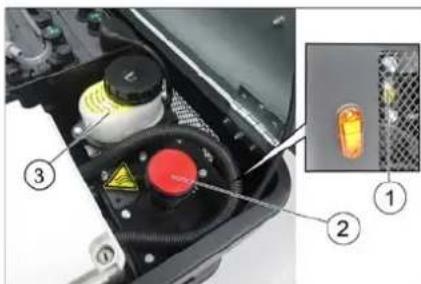

Яке гідравлічне масло використовувати та як перевірити його рівень?

Використовуйте гідравлічне масло HV 46. Відкрийте капот двигуна та перевірте рівень у вічку. Рівень має бути між позначками MIN та MAX. За потреби відкрутіть кришку заливного отвору та додайте масло. Закрутіть кришку.

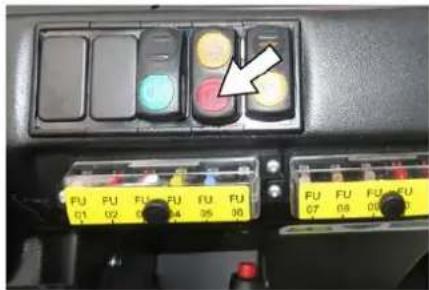

Як очистити фільтр дрібного пилу?

Фільтр очищується автоматично кожні 10 хвилин. Для ручного очищення натисніть вимикач очищення фільтра. Не мийте фільтр водою. Якщо фільтр сильно забруднений, його необхідно замінити в сервісному центрі Kärcher.

Які важливі заходи безпеки під час використання?

Носіть облягаючий одяг та нековзне взуття. Перед запуском переконайтеся, що поруч немає людей або дітей. Не перевищуйте зазначені нахили. Ніколи не підмітайте легкозаймисті або вибухонебезпечні речовини. Ніколи не залишайте машину без нагляду з увімкненим двигуном. Завжди виймайте ключ запалювання після використання.

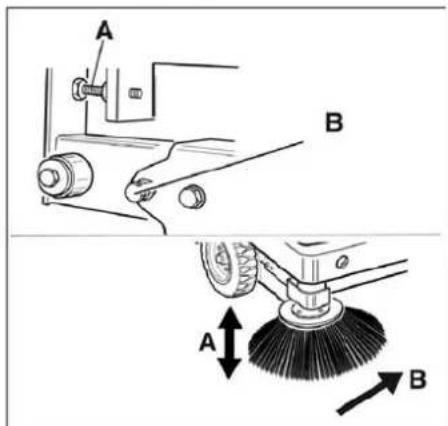

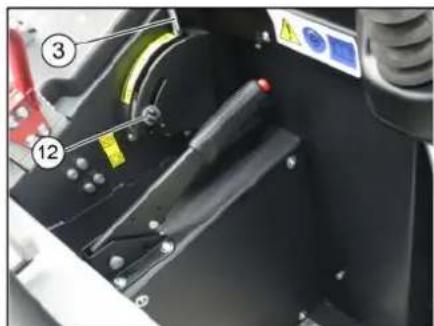

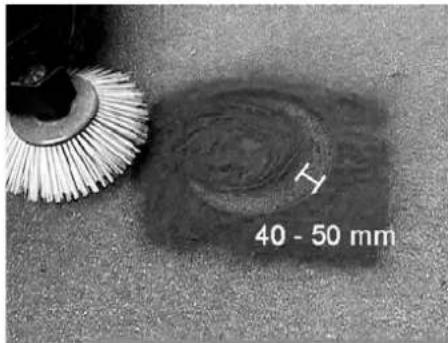

Як відрегулювати слід підмітання обертової щітки?

Поставте машину на запилену поверхню. Опустіть щітку-ролик і дайте їй працювати приблизно 10 секунд. Підніміть щітку та від'їдьте назад. Слід повинен утворювати прямокутник шириною 80-85 мм. За потреби відрегулюйте гвинт упору регулювання зносу (елемент 12): поверніть вгору, щоб зменшити ширину, вниз, щоб збільшити.

Яке щоденне обслуговування необхідно виконувати?

Щодня перед використанням: перевірте стан заряду акумулятора; перевірте знос щіток та намотування стрічок; огляньте колеса; протестуйте всі елементи керування; огляньте пристрій на наявність пошкоджень; очистіть фільтр пилу за допомогою кнопки очищення.

Де знайти запчастини та як зв'язатися з сервісним центром?

Використовуйте виключно аксесуари та запчастини, дозволені Kärcher. Додаткову інформацію про запчастини можна знайти в меню "Сервіс" на сайті www.kaercher.com. Для ремонту або обслуговування звертайтеся до авторизованого сервісного центру Kärcher.

ПОСІБНИК КОРИСТУВАЧА KM 105180 R Bp Pack Classic Kärcher

Запуск прибора..... RU 7

Загальні вказівки ..... UK 1

Захист навколишнього середовища ..... UK 1

Гарантія..... UK 1

Обладнання та запасні частини ..... UK 1

Знаки у посібнику ..... UK 1

Символи на пристрої .. UK 1

Правильне застосування....UK 2

Умисне неправильне застосування ..... UK 2

Підходящі поверхні ... UK 2

Правила безпеки ..... UK 2

Вказівки з безпеки під час експлуатації ..... UK 2

Вказівки з безпеки в режимі руху..... UK 3

Вказівки з безпеки для пристроїв, що працюють від акумуляторної батареї. UK 3

Машини з підйомником контейнера ..... UK 3

Пристрій із захисним дахом водія ..... UK 3

Вказівки з безпеки під час транспортування машини ..... UK 3

Вказівки з безпеки під час догляду та технічного обслуговування ..... UK 3

Призначення ..... UK 3

Вказівки при розвантаженні ..... UK 3

Елементи управління і функціональні вузли ..... UK 4

Зображення підмітальної машини ..... UK 4

Елементи пристрою ..... UK 4

Перед початком роботи ..... UK 5

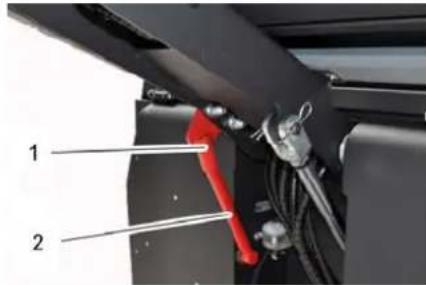

Зафіксувати/відпустити стоянкове гальмо ..... UK 5

Введення в експлуатацію ..... UK 5

Загальні вказівки ..... UK 5

Перевірка і технічне обслуговування ..... UK 5

Вказівки з техніки безпеки щодо акумуляторів ..... UK 5

Вказівки з техніки безпеки щодо акумуляторів. . . . UK 5

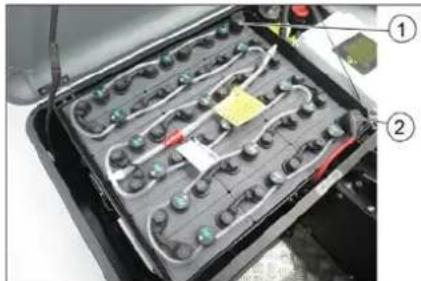

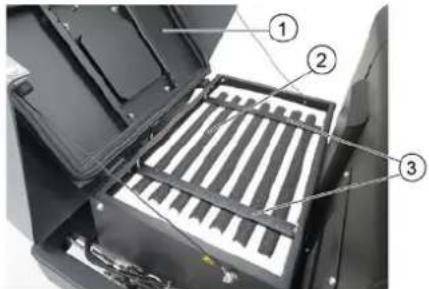

Зарядити акумулятори. UK 5

Експлуатація..... UK 6

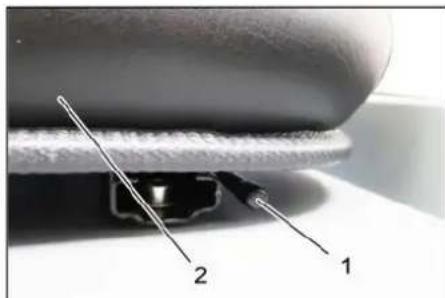

Настроїти положення сидіння водія.....UK 6

Запустити пристрій. . . . UK 6

Пересування на приладі UK 6

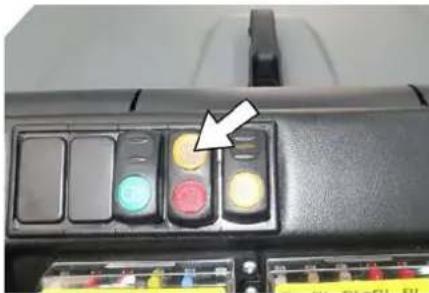

Підмітання.....UK 6

Спорожнити резервуар для сміття ..... UK 7

Вимкнути пристрій .... UK 7

Транспортування ..... UK 7

Зберігання/Виведення з експлуатації ..... UK 7

Догляд та технічне обслуговування. UK 8

Загальні вказівки ..... UK 8

Чищення ..... UK 8

Періодичність технічного обслуговування ..... UK 8

Профілактичні роботи . UK 8

Заява про відповідність Європейського співтовариства ... UK

Допомога у випадку непола-

док. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . UK

Технічні характеристики .... UK

Перед першим застосуванням вашого пристрою прочитайте

цю оригінальну інструкцію з експлуатації, після цього дійте відповідно до неї та збережіть її для подальшого користування або для наступного власника.

Загальні вказівки

Якщо при розпакуванні були виявлені пошкодження від транспортування, негайно повідомте про це магазин, де ви купили прилад.

– Нанесені на пристрій попереджувальні знаки та таблички дають важливі вказівки для безпечної експлуатації пристрою.

– Разом із вказівками в цій інструкції для експлуатації слід враховувати загальні правила техніки безпеки та норми для попередження нещасних випадків законодавчих органів.

Захист навколишнього середовища

Матеріали упаковки піддаються переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для переробки.

Старі пристрої містять цінні матеріали, які можуть перероблятися та підлягають передачі в пункти прийому вторинної сировини. Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору сміття.

Батареї, мастило, пальне та схожі матеріали не повинні потрапити у навколишнє середовище. Ці матеріали потрібно утилізувати через відповідні збиральні пункти.

Інструкції із застосування компонентів (REACH)

Актуальні відомості про компоненти наведені на веб-вузлі за адресою:

У кожній країні діють умови гарантії, наданої відповідною фірмою-продавцем. Неполадки в роботі пристрою ми усуваємо безкоштовно протягом терміну дії гарантії, якщо вони викликані браком матеріалу чи помилками виготовлення. У випадку чинної гарантії зверніться до продавця чи в найближчий авторизований сервісний центр з документальним підтвердженням покупки.

Обладнання та запасні частини

△НЕБЕЗПЕКА

Щоб уникнути небезпеки, ремонт і установку запасних деталей повинні виконувати тільки авторизовані сервісні центри.

Можна використовувати лише те обладнання та запасні частини, що дозволені для використання виробником. Оригінальне обладнання та

оригінальні запасні частини є гарантією того, що пристрій буде працювати безпечно та справно.

Подальша інформація по запасним частинам є на сайті www.kaercher.com в розділі Сервіс

Знаки у посібнику

△НЕБЕЗПЕКА

Запобігає про небезпеку, яка безпосередньо загрожує та призводить до тяжких травм чи смерті.

△ПОПЕРЕДЖЕННЯ

Запобігає про потенційно можливу небезпечну ситуацію, що може призвести до тяжких травм чи смерті.

△ОБЕРЕЖНО

Вказівка відносно потенційно можливої небезпечної ситуації, що може призвести до легких травм чи спричинити матеріальні збитки.

УВАГА

Вказівка щодо можливої потенційно небезпечної ситуації, що може спричинити матеріальні збитки.

Символи на пристрої

	Небезпека опіку об гарячу поверхню!! Перед початком обслуговування приладу слід дати вихлопній трубі охолодитись.
	Роботи із пристроєм слід завжди проводити тільки у відповідних за-хисних рукавицях.
	Небезпека затискання рухливими деталями автомобіля
	Небезпека одержання травми від рухливих частин. Не торкатися.
	Небезпека пожежі. Не допускати всмоктування палаючих або тліючих предметів.
	Затиск для ланцюга / точка розташування крану
	Точки підйому для до-мкрата
	Максимальний нахил поверхні при русі з під-нятим бункером.
	У напрямку руху допускається їзда по схилах до 14 %.
	Увага, обертова щітка (дотримуватися напряму обертання).
	Запобігання про небезпеку поразки електричним струмом!
	Дотримуватись вказівки!
	Повертати повільно!
	Прочитайте посібник з експлуатації та дійте згідно з його положеннями.
	Небезпека пошкодження!Не промивайте фільтр для дрібного пилу.

Правильне застосування

Підмітальну машину призначено для професійного використання під час прибирання поверхонь, наприклад, в таких галузях застосування:

■ Стоянки ■ Виробничі споруди ■ Території логістичних служб ■ Готелі ■ Роздрібна торгівля ■ Території складських приміщень ■ Тротуари

– Ця сміттєзбиральна машина призначена для підмітання забруднених поверхонь у приміщенні й на вулиці. – Перед використанням перевірте належний стан та безпеку пристрою та обладнання. Якщо обладнання знаходиться у небездоганному стані, його не можна використовувати. – Використовуйте цю підмітальну машину тільки згідно з інструкцією по експлуатації. – Забороняється вносити зміни в прилад. – Пристрій призначений тільки для роботи на поверхнях, зазначених у даному посібнику з експлуатації. – Прилад може пересуватися тільки по поверхнях, допущених для використання підмітальних машин керівництвом підприємства або їхнім представником.

– Як загальне правило діє наступне: не допускати зіткнення приладу з легкозаймистими речовинами (небезпека вибуху/пожежі).

Умисне неправильне застосування

Забороняється підбирання/всмоктування вибухонебезпечних рідин, горючих газів, а також нерозведених кислот та розчинників! Це стосується бензину, розріджувачів фарби та мазуту, які можуть створювати вибухонебезпечні гази або суміші, змішуючись зі всмоктуваним повітрям, а також ацетону, нерозведених кислот та розчинників, оскільки вони пошкоджують матеріали пристрою. → Забороняється прибирання/всмоктування реактивного металевого пилу (наприклад, алюмінію, магнію, цинку) в з'єднанні з сильними лужними або кислотними засобами для чищення. → Не допускати підмітання/всмоктування палаючих або тліючих предметів. → Цей пристрій не призначено для збирання небезпечних для здоров'я речовин. → Забороняється його зберігання у небезпечних місцях. Заборонено використовувати пристрій у вибухонебезпечних приміщеннях. → Не дозволяється брати із собою супровідних осіб. → Не дозволяється штовхати/тягнути або транспортувати предмети за допомогою даного пристрою.

Підходящі поверхні

– Асфальт – Промислові підлоги – Суцільна (наливна) підлога - Бетон - Брущатка

Правила безпеки

Вказівки з безпеки під час експлуатації

→ Для дотримання параметрів повітря і шляхів витоку пристрій заборонено експлуатувати на висоті понад 2000 метрів над рівнем моря. → (Дійсно тільки для Фінляндії) Якщо пристрій оснащений шлангом з ПВХ, його заборонено використовувати за низьких температур навколишнього середовища (нижче 0 °C). У разі виникнення питань щодо пристрою звертатися до компанії Kärcher. → Перед використанням перевірте належний стан та безпеку пристрою та обладнання. Якщо обладнання знаходиться у небездоганному стані, його не можна використовувати. → У разі використання пристрою у небезпечній ділянці (наприклад, бензоколонка) необхідно дотримуватися відповідних інструкцій з техніки безпеки. Заборонено використовувати

пристрій у вибухонебезпечних приміщеннях.

△НЕБЕЗПЕКА

Небезпека травмування!

→ Не використовувати пристрій без захисного даху в зонах, де існує небезпека падіння предметів на оператора. → Користувач повинен використовувати пристрій у відповідності до інструкції. Вона повинна враховувати умови місцевості, під час роботи з пристроєм необхідно звертати увагу на третіх осіб, особливо на дітей. → Також слід дотримуватися всіх правил і норм стосовно транспортних засобів. → Перед початком роботи оператор повинен переконатися в тому, що всі запобіжні пристрої знаходяться на місці і працюють належним чином. → Оператор пристрою несе відповідальність за виникнення нещасних випадків за участю інших людей або майна. → Стежити за тим, щоб оператор носив щільно прилеглий одяг. Носити міцне взуття й уникати носіння вільного одягу. → Перед початком руху перевірити мертву зону (наприклад, на наявність дітей). Забезпечити достатній огляд! → Не можна залишати пристрій без нагляду під час роботи мотора. Обслуговуючому персоналу дозволяється залишати пристрій тільки після того, як двигун буде зупинено, пристрій захищений від випадкового переміщення і ключ вийнятий. → Щоб уникнути несанкціонованого використання пристрою слід виймати ключ. → Пристрій має використовуватися особами, що пройшли інструктаж щодо його використання або підтвердили свої здібності для обслуговування пристрою, а також уповноважені використовувати його. → Цей пристрій не призначений для використання людьми (включаючи дітей) з обмеженими фізичними, сенсорними або розумовими здатностями або з відсутністю досвіду й/або відсутністю знань, за винятком випадків, коли за ними стежить відповідальна за безпеку особа або вони одержують від неї вказівки по застосуванню пристрою. → Необхідно стежити за дітьми, щоб вони не грали із пристроєм.

ОБЕРЕЖНО

Небезпека ушкодження! Не допускати попадання в пристрій стрічок, вірьовок або дроту, оскільки вони можуть намотатися на вал, що підмітає.

Вказівки з безпеки в режимі руху

△НЕБЕЗПЕКА

Небезпека поранення! Перевірити здатність поверхні перед їздою.

△НЕБЕЗПЕКА

Небезпека нещасного випадку, небезпека ушкодження!

Небезпека перекидання приладу на занадто крутих схилах.

– У напрямку руху допускається їзда по схилах до 14 %.

Небезпека перекидання на поворотах під час руху на високій швидкості (особливо на поворотах вліво).

– На поворотах слід сповільнювати швидкість руху.

Небезпека перекидання на нестабільному ґрунті.

– Дозволяється переміщати прилад тільки на міцній підставці.

Небезпека перекидання приладу при великому бічному крені.

– У напрямках, поперечних до напрямку руху, допускається пересування апарата тільки по схилах до макс. 10%.

Вказівки з безпеки для пристроїв, що працюють від акумуляторної батареї

Вказівка: Право на гарантійне обслуговування зберігається тільки у випадку використання акумуляторів і зарядних пристроїв, що рекомендує фірма Kärcher.

– Слід обов'язково дотримуватися інструкції по експлуатації від виробника акумулятора й зарядного пристрою. Дотримуйтесь вказівок законодавства по обігу з акумуляторами.

– Ніколи не залишайте розряджений акумулятор і якомога швидше знову зарядіть його.

– Підтримуйте акумулятори завжди в чистому й сухому стані щоб уникнути витоку струму. Захищати від влучення бруду, наприклад, металевого пилу.

– Не класти інструменти або подібні предмети на акумулятор. Небезпека короткого замикання й вибуху.

– У жодному разі не орудувати з вогнем, іскрити або курити поблизу акумулятора або в акумуляторній. Небезпека вибуху.

– Не доторкатися до гарячих вузлів, наприклад, до приводного двигуна (небезпека опіку)

– Будьте обережні при роботі з акумуляторним електролітом. Дотримуйте відповідних правил техніки безпеки!

– Використані акумулятори варто утилізувати, відповідно до Директиви ЄС 91/157 EWG, без шкоди для навколишнього середовища.

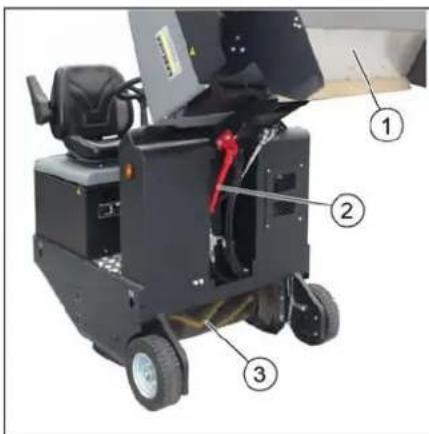

Машини з підйомником контейнера

△НЕБЕЗПЕКА

Небезпека травмування!

→ Під час робіт з підйомником контейнер необхідно повністю підняти та зафіксувати.

→ Виконувати захист тільки ззовні небезпечної зони.

Пристрій із захисним дахом водія ПОВІДОМЛЕННЯ

Захисний дах (опція) забезпечує захист водія від падіння крупних предметів. Але він не може захистити при перевертанні!

→ Щодня перевіряти захисний навіс на відсутність пошкоджень.

→ У разі пошкодження захисного навісу, в тому числі окремих елементів, необхідно замінити весь захисний навіс.

→ Будь-яка модифікація захисного навісу і встановлення елементів, деталей і вузлів, відмінних від дозволених компанією Kärcher, не допускаються і можуть обмежувати функцію захисного навісу.

Вказівки з безпеки під час транспортування машини

→ Звертати увагу на власну масу (транспортна вага) пристрою під час транспортування на тримачі або на транспортних засобах.

→ Під час транспортування пристрою витягти штекер акумулятора і надійно закріпити пристрій.

Вказівки з безпеки під час догляду та технічного обслуговування

→ Перед очищенням і проведенням технічного обслуговування пристрою, заміною деталей або настроюванням на інші функції, пристрій слід вимкнути та вийняти ключ.

→ У пристроях з тяговим акумулятором під час проведення будь-яких робіт з технічного обслуговування і ремонту акумулятор необхідно від'єднати від електричної системи пристрою через точку роз'єднання акумулятора (штекер акумулятора).

→ При роботі з електричною установкою необхідно від'єднати акумуляторну батарею.

Для цього спочатку від'єднати негативний полюс, а потім позитивний.

Підключення здійснюється у зворотному порядку. Спочатку під'єднати позитивний полюс, а потім негативний.

→ Не дозволяється чистити прилад з водяного шланга або струменем води під високим тиском (небезпека короткого замикання та інших пошкоджень).

Ремонтні роботи можуть проводитися лише авторизованими сервісними службами або спеціалістами у цій сфері, які ознайомлені з усіма важливими правилами техніки безпеки.

→ Робити перевірку на предмет безпеки у відповідності до діючих місцевих директив для нестаціонарних пристроїв, що використовуються у промисловості.

→ Роботи з пристроєм необхідно завжди проводити у спеціальних рукавицях.

Призначення

Машина, що підмітає, направляє сміття безпосередньо в резервуар для збору сміття.

– Обертовий вал, що підмітає, направляє сміття прямо в резервуар для збору сміття.

– Бічна щітка підмітає кути й краї поверхні, що підмітається, і доставляє сміття в зону роботи вала, що підмітає.

– Дрібний пил всмоктується всмоктувальним вентилятором через фільтр для пилу.

Вказівки при розвантаженні

△Небезпечно

Небезпека для здоров'я, небезпека ушкодження!

При вантаженні слід звернути увагу на вагу пристрою.

Bara (без акумуляторних ба-тарей)	560 кг*
Bara (з акумуляторними бата-реями)	860 кг*

* Зі встановленим монтажним комплектом вага пристрою стає ще більшою.

→ Не використовувати вилковий навантажувач.

→ При завантаженні пристрою використовувати відповідні сходи або кран.

→ При використанні сходів слід звернути увагу на наступне: Дорожній просвіт 70 мм

→ Якщо пристрій постачається на піддоні, необхідно спорудити з прикладених дощок рампу для з'їзду. Інструкції можна знайти на стор. 2 (на внутрішній стороні кришки).

Важливо: кожна дошка має бути закріплена за допомогою 2 гвинтів.

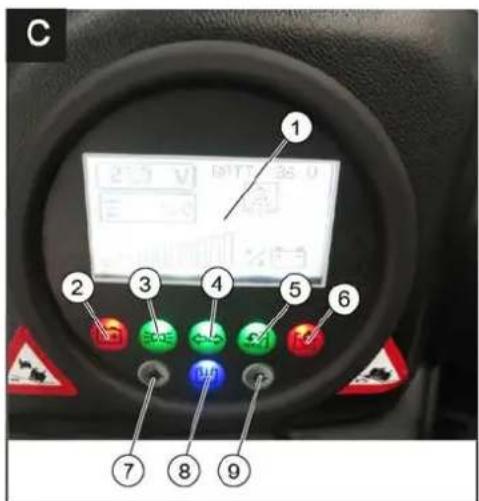

Елементи управління і функціональні вузли

Зображення підмітальної машини. Елементи пристрою

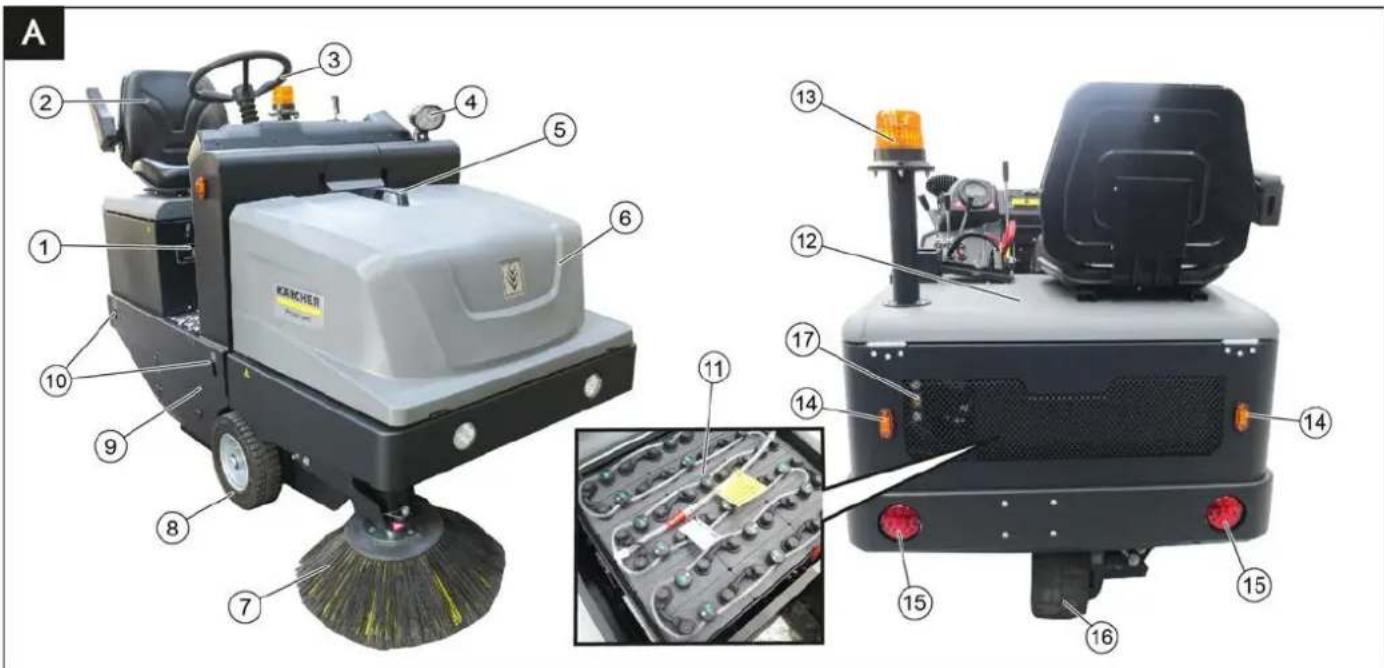

Малюнок А

1 Заводська табличка 2 Сидіння (з контактним перемикачем сидіння) 3 Кермове колесо 4 Blue Spot (опція) 5 Ручка з кнопкою блокування 6 Кришка пристрою 7 Бічні щітки, праворуч 8 Переднє колесо 9 Вхідний отвір валу, що підмітає 10 Стійке місце кріплення 11 Комплект акумуляторів (тільки в комплекті поставки КМ 105/180 R Вр Pack) 12 Кришка двигуна 13 Проблисковий маячок 14 Покажчик повороту (опція) 15 Задні ліхтарі (опція) 16 Повідне колесо 17 Оглядове скло для гідравлічного мастила

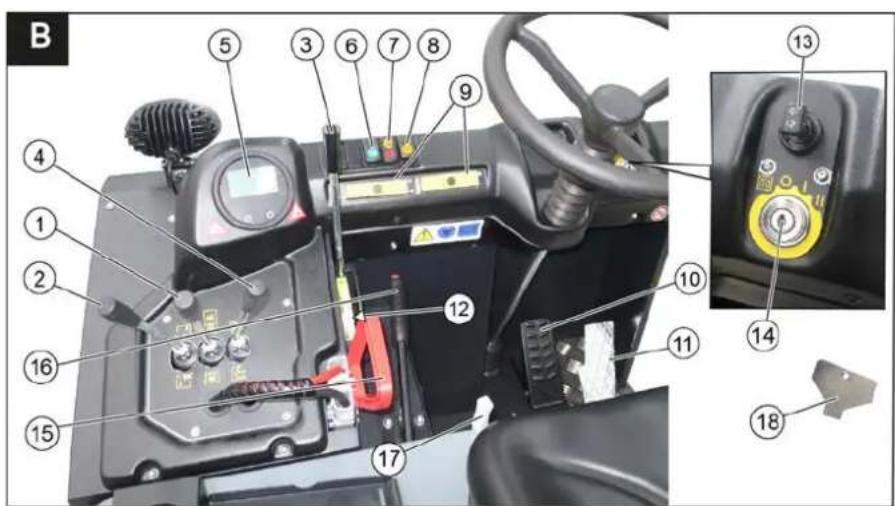

Малюнок В

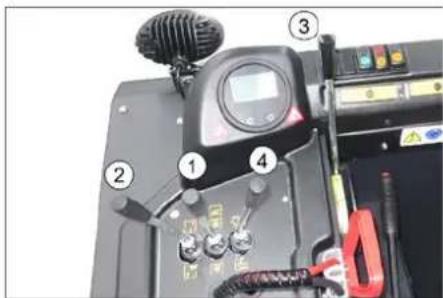

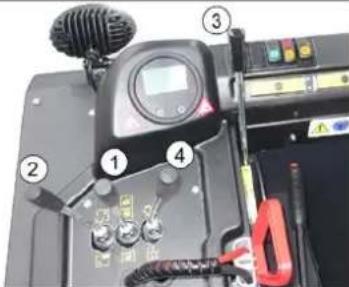

1 Важіль керування циліндричною і бічною щітками. Важіль уперед: увімкнення циліндричної щітки й опускання та увімкнення бічної щітки. Важіль назад: увімкнення циліндричної щітки 2 Важіль керування резервуара для збору сміття. Підйом/опускання ємності для збору сміття 3 Важіль керування циліндричної щітки. Підйом/опускання циліндричної щітки 4 Важіль керування кришки резервуару. Відчинити/зачинити кришку резервуару 5 Контрольні індикатори та дисплей 6 Вимикач підсвічування (опція) 7 Вимикач нагнітача та чищення фільтра. Середнє положення: Чищення фільтра та нагнітач вимк. Переднє положення: Нагнітач увімк.

Заднє положення: очищення фільтра увімк.

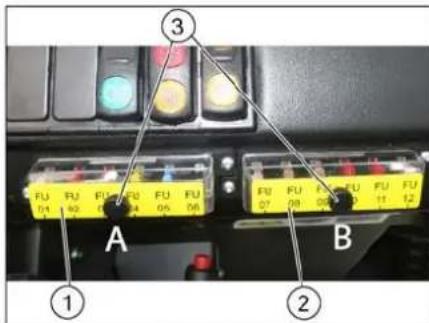

8 Вимикач звукового сигналу 9 Запобіжники 10 Педаль гальма 11 Педаль акселератора вперед/назад 12 Регулювання зношення/площини підмітання циліндричної щітки 13 Вимикач покажчика повороту (опція) 14 Замок запалювання Положення 0: Двигун вимкнений Положення 1: Увімкнути запалення Положення 2: Запустити двигун 15 Штекерний роз'єм для акумуляторів 16 Стояночні гальма 17 Важіль регулювання сидіння 18 Ключ доступу до циліндричної щітки

Контрольні індикатори та дисплей

Малюнок

1 Індикація (ємність акумулятора) 2 Контроль рівня заряду акумулятора 3 Контрольний індикатор: робоче освітлення

4 Сигнальна лампа покажчика поворотів

5 Контрольний індикатор: заслінка резервуара для збору сміття відкрита

6 Сигнальна лампа: заслінка резервуара для збору сміття закрита

7 не зайняте

8 Індикація: очищення фільтра активне

9 не зайняте

Перед початком роботи

Зафіксувати/відпустити стоянкове гальмо

→ Відпустити стоянкове гальмо, натискуючи при цьому на педаль гальма.

→ Зафіксувати стоянкове гальмо, натискуючи при цьому на педаль гальма.

Введення в експлуатацію

Загальні вказівки

→ Встановіть підмітальну машину на рівній поверхні. → Витягніть ключ запалювання. → Зафіксуйте стоянкове гальмо.

Перевірка і технічне обслуговування

Щоденно перед початком експлуатації

→ Перевірте стан заряду акумулятора, при необхідності зарядіть акумулятори (див. розділ „Зарядження акумуляторів“). → Перевірте підмітальний вал і бічні щітки на зношування та наявність намотаних стрічок. → Перевірте колеса на наявність намотаних стрічок. → Перевірте стан усіх елементів керування. → Перевірте прилад на предмет пошкоджень.

Вказівка: Докладніше див. розділ "Догляд та технічне обслуговування".

Вказівки з техніки безпеки щодо акумуляторів

При роботі з акумуляторами слід дотримуватися наступних попереджувальних вказівок:

	Дотримуватися вказівок на акумуляторі, в інструкції з користування та у посібнику з експлуатації пристрою!
	Носити захист для очей!
	Не допускати дітей до електроліту та акумуляторів!
	Небезпека вибуху!
	Забороняється розведення відкритого вогню, іскріння, створення відкритих джерел світла та паління!

	Небезпека хімічних опіків!
	Перша допомога!
	Попереджувальне маркування!
	Утилізація!
	Не викидати акумулятор у контейнер для сміття!
	Запобігання про небезпеку поразки електричним струмом!

⚠️ Обережно!

Небезпека вибуху! Не кладіть інструменти або подібні предмети на акумулятор, тобто на виводи полюсів, і на з'єднувальні елементи.

⚠ Обережно!

Небезпека травмування! Ніколи не торкайтеся до свинцевих елементів. Після робіт з акумулятором необхідно помити руки.

△НЕБЕЗПЕКА

Небезпека загоряння й вибуху!

– Забороняється паління й розведення відкритого вогню. – Приміщення, у якому заряджаються акумулятори, повинне добре провітрюватися, тому що при зарядці виділяється газ, що легко вибухає.

⚠ Обережно!

Небезпека хімічних опіків!

• При влученні бризків електроліту в очі або на шкіру промити великою кількістю чистої води. – Після цього негайно звернутися до лікаря. – Брудний одяг запрати.

Зарядити акумулятори

ОБЕРЕЖНО

Зарядити акумуляторні батареї перед введенням пристрою в експлуатацію.

△НЕБЕЗПЕКА

Небезпека травмування! Під час роботи з акумуляторами дотримуватись правил техніки безпеки. Дотримуйтесь інструкцій виробника зарядного пристрою.

Необхідно дотримуватися вказівок прикладеній інструкції з експлуатації, наданої виробником акумуляторів, і діяти відповідно.

Заряджати акумулятори лише з допомогою відповідного зарядного пристрою.

△НЕБЕЗПЕКА

Небезпека хімічних опіків. Доливання води в розряджений акумулятор може призвести до витоку електроліту! Під час роботи з електролітом використовувати захисні окуляри та дотримуватись приписів, щоб запобігти травмам та пошкодженню одягу. Бризки електроліту, що можуть потрапити на шкіру або одяг, слід негайно змити великою кількістю води.

ОБЕРЕЖНО

Небезпека ушкодження. Для заливання в акумулятор використовувати лише дистильовану або знесолену воду (стандарт Союзу німецьких інженерів VDE 0510). Не використовувати добавки (так звані "поліпшуючі засоби"), в протилежному випадку втрачається право на гарантійне обслуговування.

→ Зберігати пристрій у захищених та сухих приміщеннях з достатньою вентиляцією.

→ Відкрити кришку двигуна. Вказівка: Під час заряджання кришка повинна залишатися відкритою.

→ Витягнути акумуляторний штекер з машини та з'єднати зі штекером зарядного пристрою.

→ Підключити штекер зарядного пристрою до відповідної розетки на 16 А, зарядний пристрій самостійно почне процес зарядження.

→ Виконати процес зарядження відповідно до інструкції з експлуатації зарядного пристрою.

Зарядні пристрої, що рекомендуються для використання (що підходить до відповідно застосовуваним акумуляторам), управляються електронною системою й закінчують процес зарядки автоматично.

→ Вказівка: Після зарядки акумуляторів від'єднувати зарядний пристрій спочатку від мережі, потім від акумуляторів.

Рекомендовані акумуляторні батареї, зарядні пристрої

Вказівка

Модель КМ 105/180 R Вр Pack (1.186-051.0) поставляється разом з акумуляторами і зарядним пристроєм.

Модель КМ 105/180 R Вр (1.186-050.0) поставляється без акумуляторів і зарядних пристроїв.

Рекомендуємо такі акумулятори та зарядні пристрої:

	Номер замовлення
Акумуляторний блок 36 В, 240 А, (в лотку, не обслуговується) *	6.981-067.0
Зарядний пристрій 36 В, 40 А	6.981-066.0
* для роботи пристрою необхідно 1 блок акумуляторів

Застосування інших акумуляторів та зарядних пристроїв не рекомендується і вирішується тільки після консультації з

представниками сервісного центру KÄRCHER.

Перевірка й корегування рівня рідини в акумуляторі

ОБЕРЕЖНО

Обов'язково дотримуватися вказівок виробника акумуляторів і діяти відповідно до них.

Перевірити рівень зарядки акумулятора

Рівень заряду акумулятора відображається на дисплеї підмітальної машини.

Контрольний індикатор рівня заряду акумулятора світиться червоним світлом:

→ Акумулятор розряджений. Підмітання автоматично припиняється (Продовження роботи поворотного агрегату можливо тільки після зарядки акумулятора). → Перемістити прилад безпосередньо до станції зарядки, при цьому уникати підйомів. → Зарядити акумулятор.

Експлуатація

Настроїти положення сидіння водія

1 Важіль регулювання сидіння

2 Сидіння водія

→ Потягнути убік важіль регулювання сидіння. → Пересунути сидіння, відпустити важіль і дати йому зафіксуватися. → Переміщенням сидіння вперед/назад перевірити його фіксацію.

Запустити пристрій

Вказівка: Прилад оснащений контактною настилкою сидіння. При вставанні з

сидіння водія пристрій відключається.

Вказівка: фільтр тонкого очищення автоматично очищується при запуску пристрою.

→ Зайняти місце на сидінні оператора. → Зафіксуйте стоянкову гальмівну систему. → Вставити ключ у замок запалювання.

→ Повернути ключ запалювання в положення „I“. Пристрій готовий до роботи. → Перевести ключ запалювання в положення „II“. Пристрій готовий до переміщення. Вказівка: Індикатор ємності акумулятора відображає фактичний стан заряду із затримкою в 10 секунд.

Пересування на приладі

→ Натиснути та утримувати педаль гальма. → Відпустити стоянкове гальмо.

їхати вперед

→ Повільно натиснути педаль руху вперед.

їхати назад

⚠ Обережно!

Небезпека травмування! При русі назад небезпека не загрожує третім особам, якщо буде потреба, проінструктувати їх.

→ Повільно натиснути педаль акселератора назад.

Характер руху

→ За допомогою педалі акселератора можливе безступінчасте регулювання швидкості руху. → Слід уникати різкого натискання педалі.

Гальмування

→ При відпусканні педалі ходу пристрій самостійно гальмує і зупиняється.

Вказівка: Дію гальма можна підсилити, натискаючи на ножне гальмо.

Подолання перешкод

Подолання нерухомих перешкод висотою до 50 мм:

→ Перешкоди слід проходити обережно, рухаючись вперед на повільній швидкості.

Подолання нерухомих перешкод висотою більше 70 мм:

→ Подібні перешкоди слід проходити тільки з використанням підходящої рампи.

Підмітання

УВАГА

Не допускати влучення в машину пакувальних стрічок, дроту й таке інше, тому що це може привести до ушкодження механізму, що підмітає.

Вказівка: Для досягнення оптимального результату роботи необхідно розміряти швидкість руху з місцевими умовами.

Вказівка: під час роботи фільтр тонкого очищення автоматично очищується кожні 10 хвилин.

Вказівка: під час інтенсивної роботи в зоні дрібного пилу фільтр необхідно додатково очистити, натиснувши вимикач очищення фільтра.

Очищення фільтра для дрібного пилу вручну

→ Очистити фільтр для дрібного пилу, натиснувши кнопку очищення фільтра.

Важіль керування

1 Важіль керування циліндричною і бічною щітками

2 Важіль керування резервуара для збору сміття

3 Важіль керування циліндричної щітки

4 Важіль керування кришки резервуару

Важіль керування циліндричною і бічною щітками

→ Важіль керування (1) вперед: увімкнення циліндричної щітки й опускання та увімкнення бічної щітки. → Важіль керування (1) назад: увімкнення циліндричної щітки.

Важіль керування резервуара для збору сміття

→ Важіль керування резервуара для збору сміття (2) вперед: Резервуар для збору сміття опускається.

→ Важіль керування резервуара для збору сміття (2) назад: Резервуар для збору сміття піднімається.

Важіль керування вала, що підмітає

→ Важіль керування циліндричною щіткою (3) вперед: циліндрична щітка піднімається. → Важіль керування циліндричною щіткою (3) назад: циліндрична щітка опускається.

Важіль керування кришки резервуару

→ Важіль керування кришки резервуару (4) вперед: Кришка резервуара для збору сміття відкривається. Примітка: має засвітитися зелений індикатор.

→ Важіль керування кришки резервуару (4) назад: Кришка резервуара для збору сміття закривається.

Примітка: має засвітитися червоний індикатор.

Підмітання сухої підлоги

→ Увімкнути нагнітач. → При підмітанні поверхонь:

Важіль керування циліндричною та бічною щітками (1) назад: циліндрична щітка вмикається.

Важіль керування циліндричною щіткою (3) назад: циліндрична щітка опускається.

→ Важіль керування кришки резервуару (4) вперед: Кришка резервуара відкривається.

Примітка: має засвітитися зелений індикатор.

→ При чищенні країв:

Важіль керування циліндричною та бічною щітками (1) вперед: циліндрична щітка вмикається, бічна щітка вмикається та опускається.

Важіль керування циліндричною щіткою (3) назад: циліндрична щітка опускається.

Підмітання вологої або мокрої підлоги

→ Вимкнути нагнітач. → При підмітанні поверхонь:

Важіль керування циліндричною та бічною щітками (1) назад: циліндрична щітка вмикається.

Важіль керування циліндричною щіткою (3) назад: циліндрична щітка опускається.

→ Важіль керування кришки резервуару (4) вперед: Кришка резервуара відкривається.

Примітка: має засвітитися зелений індикатор.

→ При чищенні країв:

Важіль керування циліндричною та бічною щітками (1) вперед: циліндрична щітка вмикається, бічна щітка вмикається та опускається.

Важіль керування циліндричною щіткою (3) назад: циліндрична щітка опускається.

Спорожнити резервуар для сміття

△НЕБЕЗПЕКА

Небезпека травмування!

→ Під час випорожнення в зоні вивантаження резервуару для сміття забороняється перебування людей та тварин.

Небезпека перекидання!

→ Під час випорожнення ставити прилад на рівній поверхні.

⚠ПОПЕРЕДЖЕННЯ

Небезпека здавлювання!

→ Ніколи не торкатися системи тягол механічної системи випорожнення. Не стояти під піднятим резервуаром.

УВАГА

Небезпека травм та пошкоджень!

→ Під час спорожнення можливий викид матеріалу вала, що підмітає. Дотримуватись достатньої відстані.

→ Піднімання циліндричної і бічної щіток: важіль керування 1 по центру і важіль керування 3 вперед. → Щоб закрити кришку резервуару, важіль керування (4) перевести назад. Примітка: має засвітитися зелений індикатор. → Щоб підняти резервуар для збору сміття, важіль керування резервуару для збору сміття (2) перевести назад. → Повільно під'їхати до резервуару для збору пилу. → Зфіксуйте стояночну гальмівну систему. → Щоб відкрити кришку резервуару, важіль керування кришки резервуару (4) перевести вперед і спорожнити резервуар для сміття.

Примітка: має засвітитися червоний індикатор.

→ Щоб закрити кришку резервуара, важіль керування кришкою резервуара (4) перевести назад до фіксації в кінцевому положенні.

Примітка: має засвітитися зелений індикатор.

→ Відпустіть стоянкове гальмо.

→ Повільно від'їдьте від резервуара для збору пилу. → Щоб опустити резервуар для збору сміття в кінцеве положення, важіль керування резервуаром для збору сміття (2) переведіть вперед.

Вимкнення пристрою

→ Натисніть та утримуйте педаль гальма. → Зафіксуйте стоянкову гальмівну систему. → Поверніть ключ запалювання в положення "0" і витягніть його із замка.

Транспортування

△НЕБЕЗПЕКА

Пошкодження при транспортуванні!

→ Звертайте увагу на власну масу (транспортну вагу) пристрою під час транспортування на тримачі або на транспортних засобах. → При перевезенні апарата в транспортних засобах слід враховувати місцеві діючі державні норми, спрямовані на захист від ковзання та перекидання. → Поверніть ключ запалювання в положення "0" і витягніть його із замка. → Зафіксуйте стоянкову гальмівну систему. → Прикріпіть пристрій до стійких місць кріплення (4 шт.) за допомогою натяжних ременів, тросів або ланцюгів. → Зафіксуйте апарат, підклавши під його колеса клини. → Під час транспортування підмітальної машини від'єднайте клеми акумуляторної батареї.

Зберігання/Виведення з експлуатації

△НЕБЕЗПЕКА

Небезпека отримання травм та ушкоджень! При зберіганні зверніть увагу на вагу пристрою.

→ Підмітальну машину ставте на плоскій поверхні в сухому та захищеному від морозу місці. Накрийте для захисту від пилу. → Щоб уникнути ушкодження щетини, підніміть вал, що підмітає, та бічні щітки. → Закрийте кришку резервуара. → Поверніть ключ запалювання в положення "0" і витягніть його із замка. → Зафіксуйте стоянкову гальмівну систему. → Вживіть заходів проти мимовільного скочування машини, що підмітає.

Якщо підмітальна машина не використовується протягом тривалого часу, додатково слід дотримуватися:

→ Почистити машину, що підмітає, зсередини й зовні. → Витягнути штекер акумулятора з машини. → Акумулятор варто зарядити, а потім слід заряджати приблизно кожні два місяці.

Догляд та технічне обслуговування

△ОБЕРЕЖНО

Небезпека пошкодження внаслідок короткого замикання!

→ Під час проведення робіт на електричній установці або перед відкриттям електричних кришок необхідно від'єднати акумулятор або від'єднати штекер акумулятора.

УВАГА

Небезпека пошкодження!

→ Не промивайте фільтр для дрібного пилу. → Ремонтні роботи можуть проводитися лише авторизованими сервісними службами або спеціалістами у цій сфері, які ознайомлені з усіма важливими правилами техніки безпеки. → Пристрої, що використовуються комерційно у відповідності до місцевих вимог, підлягають проведенню перевірки з техніки безпеки згідно VDE 0701.

Загальні вказівки

→ Встановити машину, що підмітає, на рівній поверхні. → Ключ запалювання повернути в позицію "0" і витягнути його з замка. → Зафіксуйте стояночну гальмівну систему.

Чищення

ОБЕРЕЖНО

Небезпека пошкодження!

Не дозволяється чистити прилад з водяного шланга або струменем води під високим тиском (небезпека короткого замикання та інших пошкоджень).

Чищення апарата зсередини

△НЕБЕЗПЕКА

Небезпека травмування!

→ Одягайте захисну маску проти пилу і захисні окуляри. → Протріть апарат ганчіркою. → Обдуйте апарат повітрям під тиском.

Чищення апарата зовні

→ Очистіть апарат, використовуючи для цього вологу ганчірку, просочену слабким лужним розчином.

Вказівка: Забороняється використання агресивних мийних засобів.

Періодичність технічного обслуговування

Вказівка: Лічильник робочих годин повідомляє про момент проведення обслуговування.

Технічне обслуговування, що здійснюється клієнтом

Вказівка: Всі роботи з технічного обслуговування з боку клієнта повинні проводитися кваліфікованим фахівцем. В разі потреби в будь-який момент можна звернутися по допомогу в спеціалізовану торговельну організацію фірми Kärcher.

Щоденне технічне обслуговування:

→ Перевірте стан заряду акумулятора, при необхідності зарядіть акумулятори (див. главу „Зарядження акумуляторів“). → Перевірте вал, що підмітає, і бічні щітки на зношування й наявність стрічок, що намоталися. → Перевірте колеса на наявність стрічок, що намоталися. → Перевірте стан всіх елементів управління. → Перевірте прилад на предмет пошкоджень. → Виконайте чищення фільтра для пилу за допомогою кнопки чищення фільтра.

Щотижневе технічне обслуговування:

→ Перевірте гідравлічну установку. → Перевірте рівень гідравлічного мастила. → Перевірте рівень гальмівної рідини. → Перевірте ущільнювальні планки на зношеність та при потребі замініть. → Перевірте і змастіть кришку резервуара.

Технічне обслуговування частин, що зношуються:

→ Замініть ущільнювальні планки. → Відрегулюйте або замініть бічні ущільнення. → Замініть вал, що підмітає. → Замініть бічні щітки.

Вказівка: Докладніше див. розділ "Технічне обслуговування".

Технічне обслуговування, що здійснюється службою обслуговування споживачів

Обслуговування через 50 годин роботи:

→ Перше технічне обслуговування слід виконувати відповідно до формуляру технічного огляду сервісної служби.

Обслуговування через 250 годин роботи:

→ Технічне обслуговування слід виконувати відповідно до формуляру технічного огляду сервісної служби.

Для збереження права на гарантійне обслуговування всі роботи з технічного й профілактичного обслуговування протягом гарантійного періоду повинні проводитися вповноваженою сервісною службою фірми Karcher відповідно до журналу технічного обслуговування.

Профілактичні роботи

Підготовка:

→ Встановіть машину, що підмітає, на рівній поверхні. → Поверніть ключ запалювання в позицію "0" і витягніть його з замка. → Зафіксуйте стояночну гальмівну систему.

Фіксування піднятого резервуара для збору сміття

△НЕБЕЗПЕКА

Небезпека травмування! Завжди при піднятому резервуарі для збору сміття встановлюйте запобіжні штанги.

Виконувати захист тільки ззовні небезпечної зони.

1 Тримач запобіжника

2 Запобіжна штанга

→ Відкинути наверх запобіжну штангу для спорожнення піднятого резервуара і вставити її у тримач (запобіжний).

Замінити акумулятори

УВАГА

Під час встановлення акумуляторів дотримуватись правильної орієнтації полюсних виводів акумуляторів. Полюсні виводи розташовані ліворуч у напрямку руху.

Допускається заміна тільки повного комплекту акумуляторів. Заміну дозволяється здійснювати тільки кваліфікованому персоналу.

→ Через велику вагу (300 кг) заміну слід здійснювати із застосуванням крана.

Полюсні виводи — у напрямку руху ліворуч.

1 Негативний полюс

2 Позитивний полюс

→ При вийманні акумулятора спочатку обов'язково треба від'єднати негативний полюс (-). → Прикріпити канати крана до 4 петель комплекту акумуляторних батарей і обережно витягнути акумулятори.

Перевірити рівень гідравлічного мастила та долити його. ПОВІДОМЛЕННЯ

Резервуар для збору сміття не має бути піднятий.

→ Відкрити кришку двигуна.

2 Кришка, отвір для заливки мастила

3 Контейнер (не працює)

→ Перевірити рівень мастила в гідравлічній системі в оглядовому вікні.

– Рівень мастила повинен перебувати між відмітками "MIN" і "MAX".

– Якщо рівень мастила нижче відмітки "MIN", долити мастило.

→ Відкрутити кришку отвору для заливки мастила.

→ Очистити область заливки.

→ Долити гідравлічне мастило.

Вид масла: див. Технічні дані

Перевірити гідравлічну установку

→ Зафіксуйте стояночну гальмівну систему. → Запустити двигун. Технічне обслуговування гідравлічної установки виконується тільки авторизованою сервісною службою. → Перевірити гідравлічні шланги та з'єднання на герметичність.

Перевірити вал, що підмітає

△НЕБЕЗПЕКА

Небезпека травмування! Завжди при піднятому резервуарі для збору сміття встановлювати запобіжні штанги. Виконувати захист тільки ззовні небезпечної зони.

1 Резервуар для збору сміття 2 Запобіжна штанга 3 Вал, що підмітає.

→ Зупинити пристрій. → Підняти спорожнений резервуар для збору сміття до кінцевого положення. Циліндричну щітку видно. Зафіксувати контейнер для сміття. Див. главу «Фіксування піднятого резервуара для збору сміття». → Ключ запалювання повернути в позицію "0" і витягнути його з замка. → Перевірити циліндричну щітку на відсутність пошкоджень та видалити намотані стрічки або шнурки. → Опустити запобіжну штангу в кріплення (піднятий резервуар для збору сміття не зафіксований). → Відпустити резервуар для збору сміття в початкове положення.

Заміна вала, що підмітає. Перевірка й коректування площини

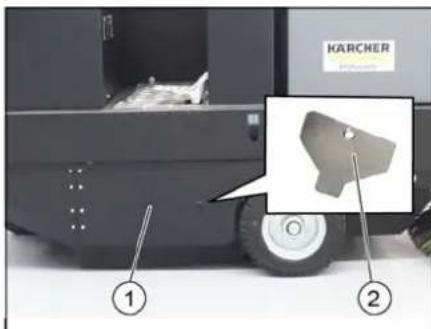

1 Бічна обшивка, права

2 Ключ доступу до циліндричної щітки

→ Підняти спорожнений резервуар для збору сміття до кінцевого положення. Зафіксувати контейнер для сміття. Див. главу «Фіксування піднятого резервуара для збору сміття». → Відкрити бічну панель за допомогою ключа.

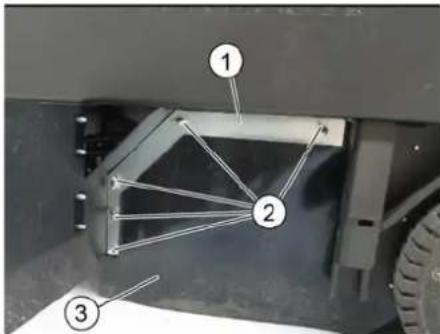

→ Відгвинтити смушкові гайки. → Зняти підтримуючу скобу. → Відкинути назовні бічне ущільнення. → Вигвинтити кріпильний гвинт тримача вала, що підмітає, та обернути назовні приймальний пристрій.

→ Витягнути вал, що підмітає.

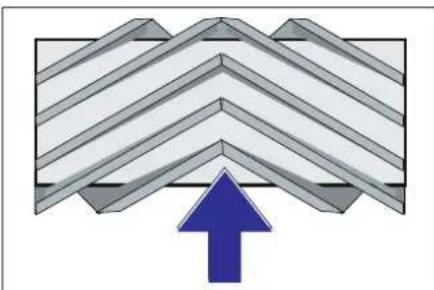

Розташування вала, що підмітає, при установці по напрямку руху (вигляд зверху)

Вказівка: При установці нового вала, що підмітає, звернути увагу на положення щетини

→ Установити новий вал, що підмітає. Пази вала, що підмітає, повинні збігтися з виступами балансира.

Вказівка: Після установки нового підмітального валу необхідно заново відрегулювати площину підмітання.

підмітання для вала, що підмітає

Вказівка: На заводі встановлюється висота площини підмітання, рівна 80 мм. Її значення можна плавно регулювати за допомогою плаваючого кріплення підмітального валу.

→ Вимкнути всмоктувальний вентилятор. → Поставити машину, що підмітає, на рівну гладку підлогу, покриту видимим шаром пилу або мела. → Важіль керування циліндричною та бічною щітками (1) назад: циліндрична щітка вмикається.

Важіль керування циліндричною щіткою (3) назад: циліндрична щітка опускається.

→ Дати циліндричній щітці попрацювати протягом прибл. 10 секунд. → Важіль керування циліндричною та бічною щітками (1) встановити по центру:

Важіль керування циліндричною щіткою (3) вперед: циліндрична щітка піднімається.

→ Підняти резервуар для збору сміття. → Дати пристрою задній хід. → Перевірити площину підмітання.

Профіль підмітання повинен мати вигляд рівномірного прямокутника шириною 80-85 мм.

→ Відкрити і відрегулювати упорний гвинт пристрою регулювання зношення (12).

Упор вгору: зменшення площини підмітання.

Упор вниз: збільшення площини підмітання.

→ Знову затягнути упорний гвинт. → Перевірити площину підмітання циліндричної щітки, як описано вище.

Перевірка та коректування профілю підмітання для вала, що підмітає

→ Підняти бічні щітки. → Поставити машину, що підмітає, на рівну гладку підлогу, покриту видимим шаром пилу або мела. → Опустити бічну щітку і дати їй попрацювати прибл. 10 секунд. → Підняти бічні щітки. → Дати пристрою задній хід. → Перевірити площину підмітання.

Ширина профілю підмітання повинна становити від 40 до 50 мм.

→ Відрегулювати положення плоскості підмітання за допомогою двох регулювальних гвинтів. → Перевірити площину підмітання.

Встановити бічні ущільнення

Небезпека травмування! Завжди при піднятому резервуарі для збору сміття встановлювати запобіжні штанги.

→ Підняти спорожнений резервуар для збору сміття до кінцевого положення. Зафіксувати контейнер для сміття. Див. главу «Фіксування піднятого резервуара для збору сміття».

→ Відкрити бічну панель, як описано в главі „Заміна валу, що підмітає“ вище.

→ Ослабити 6 смушкових гайок на бічній плоскій стопорній шайбі.

→ Ослабити 3 гайки (SW 13) на передній плоскій стопорній шайбі.

Натискувати бічне ущільнення вниз (подовжній отвір), поки його край не виявиться на відстані 1 - 3 мм від підлоги.

→ Пригвинтити плоску стопорну шайбу.

→ Повторити послідовність для іншої сторони пристрою.

Перевірка/заміна фільтра для дрібного пилу

△ПОПЕРЕДЖЕННЯ

Небезпека травмування!

→ При роботі з фільтрувальною установкою носити маску для захисту від пилу. Дотримуватися приписів по техніці безпеки відносно обігу із дрібним пилом. → Очистити фільтр для дрібного пилу, натиснувши кнопку очищення фільтра. → Спорожнити резервуар для збору сміття.

2 Кришка фільтру (вібраційна система)

3 Замок, кришка фільтра (2x)

→ Відкинути кришку пристрою вперед.

1 Кришка пристрою 2 Фільтр тонкого очищення 3 Поперечні планки

→ Відкрити замок. → Відкрити кришку фільтра. → Перевірити фільтр для дрібного пилу, за необхідності очистити або замінити.

Вказівка

Заміну фільтра для дрібного пилу дозволяється доручати лише працівникам сервісної служби Kärcher.

→ Встановіть та зафіксуйте кришку фільтра.

Замінити запобіжники

△ОБЕРЕЖНО

Небезпека пошкодження!

→ Переконатися, що кришки блока запобіжників не переплутані.

УВАГА

Використовувати запобіжники тільки з однаковим номіналом.

1 Блок запобіжників 2 Блок запобіжників

3 Гайка з насічкою

→ Викрутити гайку з подовжньою накаткою. → Відкрити кришку на блоці запобіжників. → Перевірити запобіжники. → Несправні запобіжники замінити.

Блок запобіжників А

FU01 Запобіжне реле Пуск	5 A
FU02 Деблокування DC/DC	10 A
FU03 Проблисковий мая-чок Сигнал	10 A
FU04 Всмоктувальний вен-тилятор	20 A
FU05 Вібраторна система 15 А
FU06 Вхід DC/DC 20 А

Блок запобіжників В

FU07 Багатофункціональна індикація	5 А
FU08 Попереджувальний сигнал заднього ходу Індикатор кришки	7.5 А
FU09 Запобіжне реле Всмоктувальний вентилятор Вібраторна система	5 А
FU10 Водяний насос (опція)	10 А
FU11 Освітлювальний пристрій (Опція)Покажчик повороту (опція)Blue Spot (опція)	10 А
FU12 Вібраційна система плоского складчастого фільтра і круглого фільтра (опція)	15 А

Запобіжник головного реле

FU 13* Головне реле 125 А

* Ці запобіжники повинні замінюватися тільки сервісною службою, оскільки може знадобитися перевірка наявності помилок пристрою.

Заява про відповідність Європейського співтовариства

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеній у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я, представлених нижче в директивах ЄС. У випадку неузгодженої з нами зміни машини ця заява втрачає свою силу.

Продукт: Машина для підмітання з місцем для водія

Відповідні директиви ЄС

2006/42/ЄС (+2009/127/ЄС)

2014/30/ЄС

2000/14/ЄС

Застосовані гармонізовані стандарти

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Застосовуваний метод оцінки відповідності

2000/14/ЄС: Доповнення V

Рівень потужності дБ(А)

Виміряний: 90

Гарантований: 93

НИЙ:

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва.

Уповноважений співробітник по веденню документообігу:

S. Reiser

Alfred Kärcher SE & Co. KG

Допомога у випадку неполадок

Несправність Усунення
Прилад не їде або їде занадто повільно	Зайняти місце на сидінні оператора, система контактного вимикача сидіння активується.
	Доручити перевірку запобіжника тягового двигуна FU 13 сервісній службі
	Акумуляторну батарею зарядити або замінити
	Відпустити стоянкове гальмо
	Перевірити наявність стрічок та шнурів, що намоталися.
	Звернутися в сервісну службу Karcher
Свистячий шум в гідравлічній системі	Залити робочу рідину для гідравлічних систем
	Звернутися в сервісну службу Karcher
Щітки обертаються повільно або не обертаються зовсім	Перевірити наявність стрічок та шнурів, що намоталися.
	Звернутися в сервісну службу Karcher
Невелика потужність всмоктування або її відсутність в області щіток	Очищення фільтра для пилу
	Звернутися в сервісну службу Karcher
Апарат сильно порошить Встановити бічні ущільнення
Підмітальний пристрій не забирає сміття	Видалити вміст із резервуара для збору сміття
	Очищення фільтра для пилу
	Заміна вала, що підмітає
	Монтування профілю підмітання
	Заміна ущільнюючих стрічок на резервуарі для збору сміття
	Усунення блокування валу, що підмітає
	Звернутися в сервісну службу Karcher
Резервуар для сміття не піднімається або не опускається	Перевірити запобіжники.
	Зняти фіксуючу опору з контейнера для сміття.
	Звернутися в сервісну службу Karcher
Резервуар для збору сміття обертається тільки повільно або взагалі не обертається	Звернутися в сервісну службу Karcher
Несправності елементів, що приводяться в дію гідравлічною системою	Звернутися в сервісну службу Karcher

Технічні характеристики

		KM 105/180 R Bp Classic	KM 105/180 R Bp Pack Classic
Характеристики приладу
Швидкість руху, вперед km/h 6 6
Швидкість руху, назад km/h 3 3
Здатність підйому в гору (макс.) -- 14% 14%
Оброблювана поверхня, без бічних щіток m	2 /h 4680	4680
Оброблювана поверхня, з 1 бічною щіткою	m 2 /h 6300	6300
Робоча ширина, без бічних щіток	mm	780	780
Робоча ширина, з 1 бічною щіткою	mm	1050	1050
Тип захисту, краплезахисний	-- IPX 3	IPX 3
Час роботи при повному заряді акумулятора	h	2,5	2,5
Електрична установка
Потужність акумуляторної батареї	V, Ah	---	36, 240
Комплект акумуляторів	kg	---	300
Гідравлічна система
Гідравлічне мастило - Тип	-- HV 46	HV 46
Резервуар для збору сміття
Макс. висота розвантаження	mm	1340	1340
Обсяг резервуара для збору сміття | 180 180
Вал, що підмітає.
Діаметр вала, що підмітає mm 280 280
Ширина вала, що підмітає mm 780 780
Число обертів 1/min 360 360
Профіль підмітання mm 80 80
Бічна щітка
Діаметр бічних щіток mm 580 580
Число обертів 1/min 80 80
Масивні шини
Розмір спереду -- 4.00-6 4.00-6
Розмір позаду -- 300 x 145 – 6 300 x 145 – 6
Гальма
Переднє колесо	-- механічні	механічні
Заднє колесо	-- електричне	електричне
Система фільтрування і всмоктування
Конструкція	-- Мішковий фільтрЗамовляється окремо: плю-ский складчастий фільтр та круглий фільтр		Мішковий фільтрЗамовляється окремо: плю-ский складчастий фільтр та круглий фільтр
Число обертів 1/min 2600 2600
Система фільтрування й всмоктування	m2	5,2	5,2
Номінальний нижній тиск, система всмоктування	mbar	6	6
Номінальний об'єм потоку, система всмоктування	m3/h	600 600
Вібраторна система	--	Електричний двигун	Електричний двигун
Умови навколишнього середовища
Температура	°C	від -5 до +40	від -5 до +40
Вологість повітря, без утворення роси	%	0 - 90	0 - 90
Значення встановлене згідно EN 60335-2-72
Рівень шуму
Рівень шуму LрA	dB(A)	70 70
Небезпека KрA	dB(A)	3	3
Рівень потужності шуму Lшл + небезпека Kшл	dB(A)	93 93
Вібрація пристрою
Значення вібрації рука-плече m/s	2	0,7	0,7
Сидіння	m/s2	0,5	0,5
Небезпека К	m/s2	0,1	0,1
Розміри та вага
Довжина х ширина х висота	mm	1847 x 1065 x 1388	1847 x 1065 x 1388
Радіус повороту праворуч	mm 2470	2470
Радіус повороту ліворуч	mm 2470	2470
Порожня вага (без/з аккумулятором)	kg	560/860	560/860
Допустима загальна вага	kg	1224	1224
Допустиме навантаження на передню вісь	kg	734 734
Допустиме навантаження на задню вісь kg	490 490
Можливі зміни у конструкції пристрою!
