3654- 1 Lesen Sie vor der ersten Benut- zung Ihres Gerätes diese Origi- nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Ge- brauch oder für Nachbesitzer auf. Wenn Sie beim Auspacken einen Trans- portschaden feststellen, dann benachrichti- gen Sie Ihr Verkaufshaus. – Die an dem Gerät angebrachten Warn- und Hinweisschilder geben wichtige Hinweise für den gefahrlosen Betrieb. – Neben den Hinweisen in der Betriebs- anleitung müssen die allgemeinen Si- cherheits- und Unfallverhütungsvor- schriften des Gesetzgebers berück- sichtigt werden. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen fin- den Sie unter: www.kaercher.de/REACH In jedem Land gelten die von unserer zu- ständigen Vertriebsgesellschaft herausge- gebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, so- fern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ih- ren Händler oder die nächste autorisierte Kundendienststelle. GEFAHR Um Gefährdungen zu vermeiden, dürfen Reparaturen und der Einbau von Ersatztei- len nur vom autorisierten Kundendienst durchgeführt werden. – Es dürfen nur Zubehör und Ersatzteile verwendet werden, die vom Hersteller freigegeben sind. Original-Zubehör und Original-Ersatzteile bieten die Gewähr dafür, dass das Gerät sicher und stö- rungsfrei betrieben werden kann. – Weitere Informationen über Ersatzteile erhalten Sie unter www.kaercher.com im Bereich Service. GEFAHR Warnt vor einer unmittelbar drohenden Ge- fahr, die zu schweren Körperverletzungen oder zum Tod führt. 몇 WARNUNG Warnt vor einer möglicherweise gefährli- chen Situation, die zu schweren Körperver- letzungen oder zum Tod führen könnte. 몇 VORSICHT Hinweis auf eine möglicherweise gefährli- che Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann. ACHTUNG Hinweis auf eine möglicherweise gefährli- che Situation, die zu Sachschäden führen kann. Allgemeine Hinweise . . . . . . . . DE 1 Umweltschutz. . . . . . . . . DE 1 Garantie . . . . . . . . . . . . . DE 1 Zubehör und Ersatzteile. DE 1 Symbole in der Betriebsanlei- tung . . . . . . . . . . . . . . . . DE 1 Symbole auf dem Gerät. DE 1 Bestimmungsgemäße Verwen- dung. . . . . . . . . . . . . . . . . . . . . DE 2 Vorhersehbarer Fehlge- brauch . . . . . . . . . . . . . . DE 2 Geeignete Beläge . . . . . DE 2 Sicherheitshinweise. . . . . . . . . DE 2 Sicherheitshinweise zur Be- dienung . . . . . . . . . . . . . DE 2 Sicherheitshinweise zum Fahrbetrieb. . . . . . . . . . . DE 2 Sicherheitshinweise zu batte- riebetriebenen Geräten . DE 3 Geräte mit Hochentleerung DE 3 Geräte mit Fahrerschutzdach DE 3 Sicherheitshinweise zum Transport des Gerätes. . DE 3 Sicherheitshinweise zu Pflege und Wartung . . . . . . . . . DE 3 Funktion. . . . . . . . . . . . . . . . . . DE 3 Abladehinweise . . . . . . . . . . . . DE 3 Bedien- und Funktionselemente DE 4 Abbildung Kehrmaschine DE 4 Bedienelemente. . . . . . . DE 4 Vor Inbetriebnahme. . . . . . . . . DE 5 Feststellbremse arretieren/lö- sen . . . . . . . . . . . . . . . . . DE 5 Inbetriebnahme . . . . . . . . . . . . DE 5 Allgemeine Hinweise . . . DE 5 Prüf- und Wartungsarbeiten DE 5 Sicherheitshinweise BatterienDE 5 Batterien laden. . . . . . . . DE 5 Betrieb . . . . . . . . . . . . . . . . . . . DE 6 Fahrersitz einstellen. . . . DE 6 Gerät starten . . . . . . . . . DE 6 Gerät fahren. . . . . . . . . . DE 6 Kehrbetrieb . . . . . . . . . . DE 6 Kehrgutbehälter entleeren DE 7 Gerät ausschalten . . . . . DE 7 Transport . . . . . . . . . . . . . . . . . DE 7 Lagerung / Stilllegung . . . . . . . DE 7 Pflege und Wartung. . . . . . . . . DE 7 Allgemeine Hinweise . . . DE 7 Reinigung. . . . . . . . . . . . DE 7 Wartungsintervalle . . . . . DE 7 Wartungsarbeiten. . . . . . DE 8 EU-Konformitätserklärung . . . . DE 10 Hilfe bei Störungen . . . . . . . . . DE 11 Technische Daten . . . . . . . . . . DE 11 Allgemeine Hinweise Umweltschutz Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Haus- müll, sondern führen Sie diese ei- ner Wiederverwertung zu. Altgeräte enthalten wertvolle re- cyclingfähige Materialien, die ei- ner Verwertung zugeführt werden sollten. Bitte entsorgen Sie Altge- räte deshalb über geeignete Sammelsysteme. Batterien, Öl, Kraftstoffe und ähnliche Stoffe dürfen nicht in die Umwelt gelan- gen. Diese Stoffe bitte über geeignete Sammelsysteme entsorgen. Garantie Zubehör und Ersatzteile Symbole in der Betriebsanleitung Symbole auf dem Gerät Verbrennungsgefahr durch heiße Oberflächen! Vor Arbeiten am Gerät, Auspuffanlage ausrei- chend abkühlen lassen. Arbeiten am Gerät immer mit geeigneten Hand- schuhen durchführen. Quetschgefahr durch Ein- klemmen zwischen be- weglichen Fahrzeugteilen Verletzungsgefahr durch bewegte Teile. Nicht hin- einfassen. Brandgefahr. Keine bren- nenden oder glimmenden Gegenstände aufsaugen. Kettenaufnahme / Kran- punkt Aufnahmepunkte für Wa- genheber Maximale Neigung des Untergrundes bei Fahrten mit gehobenem Kehrgut- behälter. In Fahrtrichtung nur Stei- gungen bis zu 14 % be- fahren. Achtung drehende Bürste (Drehrichtung beachten). 5DE- 2 Die Kehrmaschine ist zur Reinigung von Bodenflächen für den gewerblichen Ein- satz und z. B. für folgende Einsatzgebiete vorgesehen: Parkplätze Produktionsanlagen Logistikbereiche Hotel Einzelhandel Lagerbereiche Gehwege – Diese Kehrmaschine ist zum Kehren von verschmutzten Flächen im Innen- und Außenbereich bestimmt. – Das Gerät mit den Arbeitseinrichtungen ist vor Benutzung auf den ordnungsge- mäßen Zustand und die Betriebssicher- heit zu prüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht benutzt werden. – Verwenden Sie diese Kehrmaschine ausschließlich gemäß den Angaben in dieser Betriebsanleitung. – An dem Gerät dürfen keine Verände- rungen vorgenommen werden. – Das Gerät ist nur für die in der Betriebs- anleitung ausgewiesenen Beläge ge- eignet. – Es dürfen nur die vom Unternehmer oder dessen Beauftragten für den Ma- schineneinsatz freigegebenen Flächen befahren werden. – Generell gilt: Leichtentzündliche Stoffe von dem Gerät fernhalten (Explosions-/ Brandgefahr). Niemals explosive Flüssigkeiten, brennbare Gase sowie unverdünnte Säuren und Lösungsmittel aufkehren/ aufsaugen! Dazu zählen Benzin, Farb- verdünner oder Heizöl, die durch Ver- wirbelung mit der Saugluft explosive Dämpfe oder Gemische bilden können, ferner Aceton, unverdünnte Säuren und Lösungsmittel, da sie die am Gerät ver- wendeten Materialien angreifen. Niemals reaktive Metallstäube (z.B. Aluminium, Magnesium, Zink) aufkeh- ren/aufsaugen, sie bilden in Verbin- dung mit stark alkalischen oder sauren Reinigungsmitteln explosive Gase. Keine brennenden oder glimmenden Gegenstände aufkehren/aufsaugen. Das Gerät ist nicht zum Aufkehren von gesundheitsgefährdenden Stoffen ge- eignet. Der Aufenthalt im Gefahrenbereich ist verboten. Der Betrieb in explosionsge- fährdeten Räumen ist untersagt. Die Mitnahme von Begleitpersonen ist nicht zulässig. Das Schieben/Ziehen oder Transportie- ren von Gegenständen ist mit diesem Gerät nicht erlaubt. – Asphalt – Industrieboden –Estrich – Beton – Pflastersteine Zur Einhaltung der Luft und Kriechstre- cken darf das Gerät nicht in einer Höhe über 2000 Meter über Normal Null be- trieben werden. (Nur gültig für Finnland) Sollte das Ge- rät mit einer PVC-Schlauchleitung aus- gerüstet sein, darf das Gerät nicht bei tiefen Umge bungstemperaturen (unter 0°C) eingesetzt werden. Bei Fragen zu ihrem Gerät bitte Kärcher kontaktieren. Das Gerät mit den Arbeitseinrichtungen ist vor Benutzung auf den ordnungsge- mäßen Zustand und die Betriebssicher- heit zu prüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht benutzt werden. Beim Einsatz des Gerätes in Gefahrbe- reichen (z. B. Tankstellen) sind die ent- sprechenden Sicherheitsvorschriften zu beachten. Der Betrieb in explosions- gefährdeten Räumen ist untersagt. GEFAHR Verletzungsgefahr! Das Gerät nicht ohne Schutzdach ge- gen herabfallende Gegenstände in Be- reichen benutzen, wo die Möglichkeit besteht, dass die Bedienungsperson von herabfallenden Gegenständen ge- troffen werden kann. Die Bedienperson hat das Gerät be- stimmungsgemäß zu verwenden. Sie hat die örtlichen Gegebenheiten zu be- rücksichtigen und beim Arbeiten mit dem Gerät auf Dritte, insbesondere Kinder, zu achten. Es müssen grundsätzlich die Vor- schriftsmaßnahmen, Regeln und Ver- ordnungen beachtet werden, die für Kraftfahrzeuge gelten. Vor Arbeitsbeginn muss sich die Bedi- enperson vergewissern, dass alle Schutzeinrichtungen ordnungsgemäß angebracht sind und funktionieren. Die Bedienperson des Gerätes ist für Unfälle mit anderen Personen oder de- ren Eigentum verantwortlich. Auf eng anliegende Bekleidung der Be- dienperson achten. Festes Schuhwerk tragen und locker getragene Kleidung vermeiden. Vor dem Anfahren den Nahbereich kontrollieren (z.B. Kinder). Auf ausrei- chende Sicht achten! Das Gerät darf niemals unbeaufsichtigt gelassen werden, solange der Motor in Betrieb ist. Die Bedienperson darf das Gerät erst verlassen, wenn der Motor stillgesetzt, das Gerät gegen unbeab- sichtigte Bewegungen gesichert und der Schlüssel abgezogen ist. Um unbefugtes Benutzen des Gerätes zu verhindern, Schlüssel abziehen. Das Gerät darf nur von Personen be- nutzt werden, die in der Handhabung unterwiesen sind oder ihre Fähigkeiten zum Bedienen nachgewiesen haben und ausdrücklich mit der Benutzung be- auftragt sind. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sen- sorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder man- gels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Si- cherheit zuständige Person beaufsich- tigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. VORSICHT Beschädigungsgefahr! Keine Bänder, Schnüre oder Drähte einkehren, weil diese sich um die Kehrwalze wickeln können. GEFAHR Verletzungsgefahr! Tragfähigkeit des Un- tergrundes vor dem Befahren prüfen. GEFAHR Unfallgefahr, Verletzungsgefahr! Kippgefahr bei zu großen Steigungen. – In Fahrtrichtung nur Steigungen bis zu 14 % befahren. Kippgefahr bei schneller Kurvenfahrt (ins- besondere bei Linkskurven). – In Kurven langsam fahren. Kippgefahr bei instabilem Untergrund. – Das Gerät ausschließlich auf befestig- tem Untergrund bewegen. Warnung vor gefährlicher

lektrischer Spannung! Hinweis beachten! Langsam lenken! Betriebsanleitung bitte le- sen und danach handeln! Beschädigungsgefahr! Den Feinstaubfilter nicht auswaschen. Bestimmungsgemäße Verwendung Vorhersehbarer Fehlgebrauch Geeignete Beläge Sicherheitshinweise Sicherheitshinweise zur Bedienung Sicherheitshinweise zum Fahrbetrieb 6 DE- 3 Kippgefahr bei zu großer seitlicher Nei- gung. – Quer zur Fahrtrichtung nur Steigungen bis maximal 10% befahren. Hinweis: Nur wenn Sie die von Kärcher empfohlenen Batterien und Ladegeräte be- nutzen, besteht Garantieanspruch. – Die Betriebsanweisungen des Batterie- Herstellers und des Ladegeräteherstel- lers sind unbedingt zu beachten. Be- achten Sie die Empfehlungen des Ge- setzgebers im Umgang mit Batterien. – Batterien niemals in entladenem Zu- stand stehen lassen, sondern möglichst bald wieder aufladen. – Zur Vermeidung von Kriechströmen die Batterien stets sauber und trocken hal- ten. Vor Verunreinigungen, zum Bei- spiel durch Metallstaub, schützen. – Keine Werkzeuge oder ähnliches auf die Batterie legen. Kurzschluss und Ex- plosionsgefahr. – Keinesfalls in der Nähe einer Batterie oder in einem Batterieladeraum mit of- fener Flamme hantieren, Funken er- zeugen oder rauchen. Explosionsge- fahr. – Heiße Teile, zum Beispiel Antriebsmo- tor, nicht berühren (Verbrennungsge- fahr). – Vorsicht beim Umgang mit Batteriesäu- re. Beachten Sie die entsprechenden Sicherheitsvorschriften! – Verbrauchte Batterien sind, entspre- chend der EG-Richtlinie 91/ 157 EWG, umweltgerecht zu entsorgen. GEFAHR Verletzungsgefahr! Bei Arbeiten an der Hochentleerung, den Kehrgutbehälter ganz anheben und sichern. Die Sicherung nur von außerhalb des Gefahrenbereichs vornehmen. HINWEIS Das Fahrerschutzdach (optional) bietet Schutz gegen größere herabfallende Teile. Sie bieten aber keinen Überrollschutz! Schutzdach täglich auf Beschädigung prüfen. Bei Beschädigung des Schutzdachs, auch einzelner Elemente, ist das kom- plette Schutzdach auszutauschen. Jegliche Modifikation des Schutzdachs sowie das Anbringen von anderen als von Kärcher freigegebenen Elemente, Bauteilen und Baugruppen ist nicht zu- lässig und schränkt unter Umständen die Funktion des Schutzdachs ein. Leergewicht (Transportgewicht) des Gerätes beim Transportieren auf Hän- gern oder Fahrzeugen beachten. Zum Transport des Gerätes, Batterie- stecker abziehen und das Gerät sicher befestigen. Vor dem Reinigen und Warten des Ge- rätes, dem Auswechseln von Teilen oder der Umstellung auf eine andere Funktion ist das Gerät auszuschalten und der Schlüssel abzuziehen. Bei Geräten mit einer Traktionsbatterie ist bei allen Wartungs- und Instandhal- tungsarbeiten die Batterie über die Bat- terietrennstelle (Batteriestecker) vom elektrischen System des Gerätes zu trennen. Bei Arbeiten an der elektrischen Anlage ist die Batterie abzuklemmen. Hierzu zuerst den Minuspol, dann den Pluspol abklemmen. Der Wiederanschluss erfolgt in umge- kehrter Reihenfolge. Erst den Pluspol dann den Minuspol anschließen. Die Reinigung des Gerätes darf nicht mit Schlauch- oder Hochdruckwasser- strahl erfolgen (Gefahr von Kurzschlüs- sen oder anderer Schäden). Instandsetzungen dürfen nur durch zu- gelassene Kundendienststellen oder durch Fachkräfte für dieses Gebiet, welche mit allen relevanten Sicher- heitsvorschriften vertraut sind, durch- geführt werden. Sicherheitsüberprüfung nach den ört- lich geltenden Vorschriften für ortsver- änderliche gewerblich genutzte Geräte beachten. Arbei ten am Gerät immer mit geeigne- ten Handschuhen durchführen. Die Kehrmaschine arbeitet nach dem Kehr- schaufelprinzip. – Die rotierende Kehrwalze befördert den Schmutz direkt in den Kehrgutbehälter. – Der Seitenbesen reinigt Ecken und Kanten der Kehrfläche und befördert den Schmutz in die Bahn der Kehrwal- ze. – Der Feinstaub wird über den Staubfilter durch das Sauggebläse abgesaugt. Gefahr Verletzungsgefahr, Beschädigungsgefahr! Gewicht des Gerätes beim Verladen be- achten! Keine Gabelstapler verwenden. Beim Verladen des Gerätes ist eine ge- eignete Rampe oder ein Kran zu ver- wenden! Bei der Verwendung einer Rampe be- achten: Bodenfreiheit 70mm. Wird das Gerät auf einer Palette gelie- fert, muss mit den beiliegenden Bret- tern eine Abfahrrampe gebaut werden. Die Anleitung dazu findet sich auf Seite 2 (Umschlaginnenseite). Wichtiger Hinweis: jedes Brett muss jeweils mit 2 Schrauben festgeschraubt werden. Sicherheitshinweise zu batteriebetriebenen Geräten Geräte mit Hochentleerung Geräte mit Fahrerschutzdach Sicherheitshinweise zum Transport des Gerätes Sicherheitshinweise zu Pflege und Wartung Funktion Abladehinweise Gewicht (ohne Batterien) 560 kg* Gewicht (mit Batterien) 860 kg*

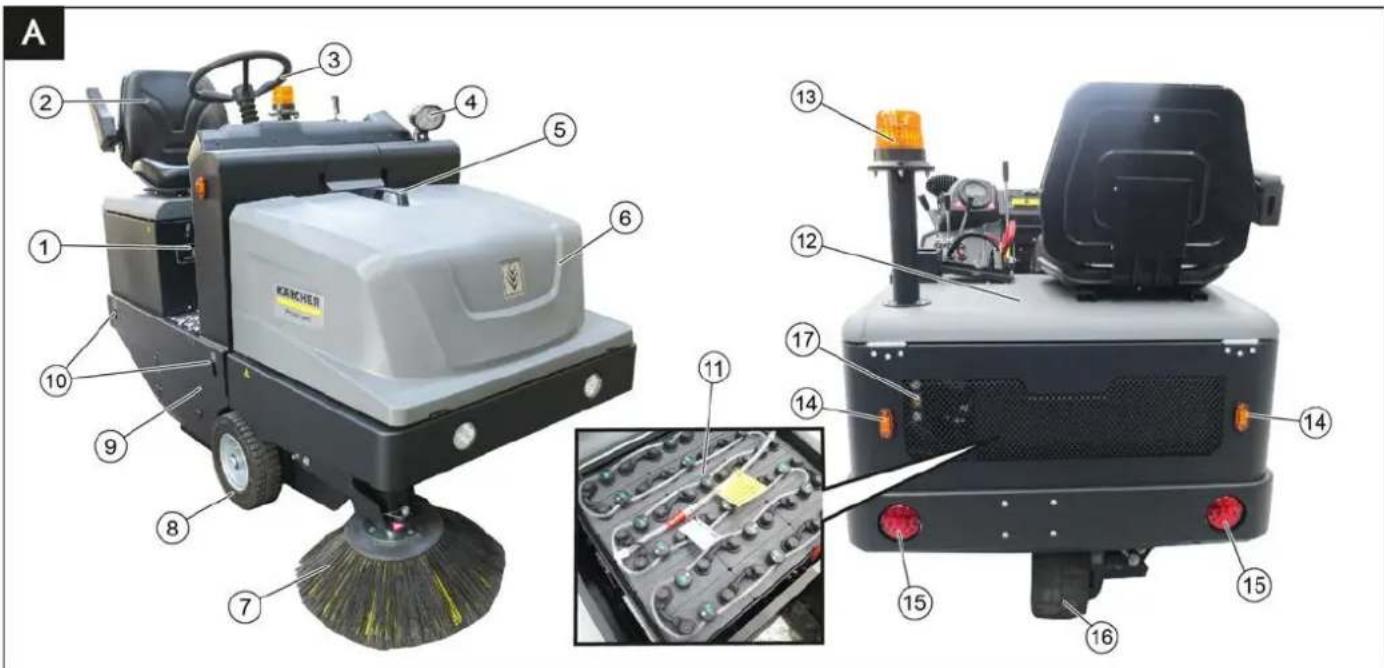

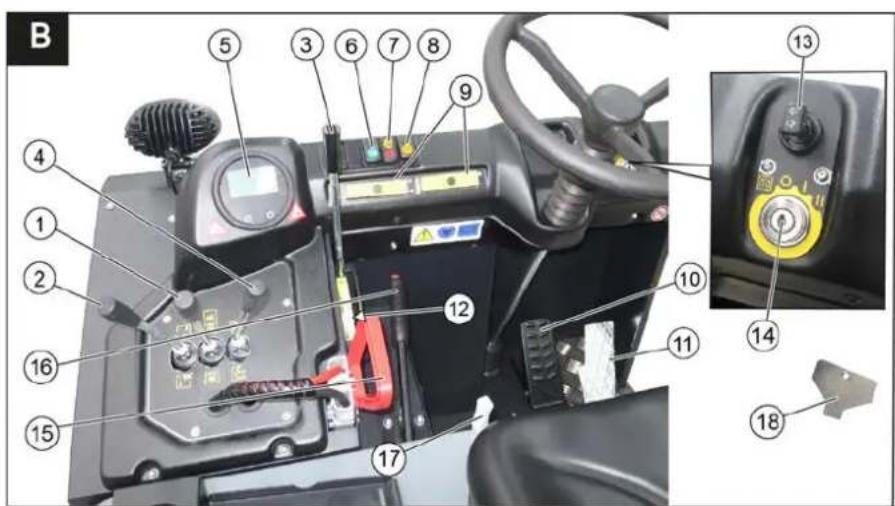

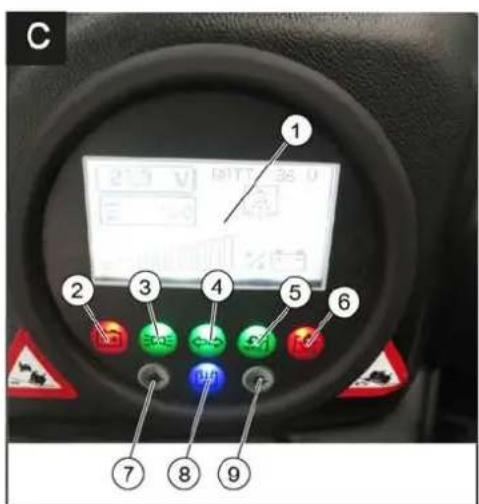

• Sind Anbausätze montiert liegt das Ge- wicht entsprechend höher. 7DE- 4 Abbildung 1 Typenschild 2 Sitz (mit Sitzkontaktschalter) 3Lenkrad 4 Blue Spot (Option) 5 Griff mit Verriegelungsknopf 6 Gerätehaube 7 Seitenbesen, rechts 8 Vorderrad 9 Zugang Kehrwalze 10 Festzurrpunkt 11 Batteriesatz (nur bei KM 105/180 R Bp Pack im Lie- ferumfang) 12 Motorhaube 13 Rundumwarnleuchte 14 Blinker (Option) 15 Rückleuchten (Option) 16 Antriebsrad 17 Schauglas Hydrauliköl Abbildung 1 Bedienhebel Kehrwalze und Seitenbe- sen Hebel nach vorne: Kehrwalze ein und Seitenbesen absenken und ein. Hebel nach hinten: Kehrwalze ein 2 Bedienhebel Kehrgutbehälter Kehrgutbehälter anheben/absenken 3 Bedienhebel Kehrwalze Kehrwalze heben und senken 4 Bedienhebel Behälterklappe Behälterklappe öffnen / schließen 5 Kontrollleuchten und Display 6 Schalter Beleuchtung (Option) 7 Schalter Gebläse und Filterabreinigung Stellung mittig: Filterabreinigung und Gebläse aus Stellung vorne: Gebläse ein Stellung hinten: Filterabreinigung ein 8 Schalter Hupe 9 Sicherungen 10 Bremspedal 11 Fahrpedal Vor- / Rückwärts 12 Verschleißnachstellung / Kehrspiege- leinstellung Kehrwalze 13 Blinkerschalter (Option) 14 Zündschloss Stellung 0: Motor ausschalten Stellung 1: Zündung ein Stellung 2: Motor starten 15 Batteriestecker 16 Feststellbremse 17 Hebel Sitzverstellung 18 Schlüssel Kehrwalzenzugang Abbildung 1 Displayanzeige (Batteriekapazität) 2 Batterieladekontrolle 3 Kontrollleuchte Arbeitsbeleuchtung 4 Kontrollleuchte Blinker 5 Kontrollleuchte Klappe Kehrgutbehälter offen 6 Warnleuchte Klappe Kehrgutbehälter geschlossen 7 nicht belegt 8 Anzeige Filterabreinigung aktiv 9 nicht belegt Bedien- und Funktionselemente Abbildung Kehrmaschine Bedienelemente Kontrollleuchten und Display 8 DE- 5 Feststellbremse lösen, dabei Bremspe- dal drücken. Feststellbremse arretieren, dabei Bremspedal drücken. Kehrmaschine auf einer ebenen Fläche abstellen. Zündschlüssel abziehen. Feststellbremse arretieren. Batterieladezustand prüfen, bei Bedarf Batterien laden (siehe Kapitel „Batteri- en laden“). Kehrwalze und Seitenbesen auf Ver- schleiß und eingewickelte Bänder prü- fen. Räder auf eingewickelte Bänder prüfen. Funktion aller Bedienelemente prüfen. Gerät auf Beschädigungen untersu- chen. Hinweis: Beschreibung siehe Kapitel Pfle- ge und Wartung. Beachten Sie beim Umgang mit Batterien unbedingt folgende Warnhinweise: Gefahr Explosionsgefahr! Keine Werkzeuge oder Ähnliches auf die Batterie, d.h. auf Endpole und Zellenverbinder legen. Gefahr Verletzungsgefahr! Wunden niemals mit Blei in Berührung bringen. Nach der Arbeit an Batterien immer die Hände reinigen. GEFAHR Brand- und Explosionsgefahr! – Rauchen und offenes Feuer ist verbo- ten. – Räume in denen Batterien geladen werden, müssen gut durchlüftet sein, da beim Laden hochexplosives Gas entsteht. Gefahr Verätzungsgefahr! – Säurespritzer im Auge oder auf der Haut mit viel klarem Wasser aus- bezie- hungsweise abspülen. – Danach unverzüglich Arzt aufsuchen. – Verunreinigte Kleidung mit Wasser auswaschen. VORSICHT Vor Inbetriebnahme des Gerätes Batterien aufladen. GEFAHR Verletzungsgefahr! Sicherheitsvorschrif- ten beim Umgang mit Batterien beachten. Gebrauchsanweisung des Ladegeräther- stellers beachten. Beiliegende Gebrauchsanleitung des Bat- terieherstellers unbedingt beachten und danach handeln. Batterien nur mit geeignetem Ladegerät la- den. GEFAHR Verätzungsgefahr. Nachfüllen von Wasser im entladenen Zustand der Batterie kann zu Säureaustritt führen! Beim Umgang mit Batteriesäure Schutzbrille benutzen und Vorschriften beachten, um Verletzungen und die Zerstörung von Kleidung zu verhin- dern. Eventuelle Säurespritzer auf Haut oder Kleidung sofort mit viel Wasser aus- spülen. VORSICHT Beschädigungsgefahr. Zum Nachfüllen der Batterien nur destilliertes oder entsalztes Wasser (VDE 0510) verwenden. Keine Fremdzusätze (so genannte Aufbesse- rungsmittel) verwenden, sonst erlischt jede Garantie. Gerät in trockenen Räumen bei ausrei- chender Belüftung sicher abstellen. Motorhaube öffnen. Hinweis: Haube muss während des Ladens offen bleiben. Batteriestecker an der Maschine abzie- hen und mit dem Stecker des Ladege- rätes verbinden. Stecker des Ladegerätes in eine ord- nungsgemäße Steckdose von 16 A ein- stecken, Ladegerät lädt selbstständig.

devorgang nach den Angaben in der Betriebsanleitung des Ladegerätes ausführen. Die empfohlenen Ladegeräte (passend zu den jeweils eingesetzten Batterien) sind elektronisch geregelt und beenden den Ladevorgang selbstständig. Hinweis: Wenn die Batterien aufgela- den sind, Ladegerät zuerst vom Netz und dann von den Batterien trennen. Hinweis Die KM 105/180 R Bp Pack Variante (1.186-051.0) wird bereits mit Batterien und Ladegerät ausgeliefert. Die KM 105/180 R Bp Variante (1.186- 050.0) wird ohne Batterien und Ladegerät ausgeliefert. Wir empfehlen folgende Batterien und La- degeräte: Die Verwendung anderer Batterien und La- degeräte wird nicht empfohlen, und darf nur nach Rücksprache mit dem KÄR- CHER-Kundendienst erfolgen. VORSICHT Hinweise des Batterieherstellers unbedingt beachten und danach handeln. Der Ladezustand der Batterie wird im Dis- play der Kehrmaschine angezeigt. Leuchtet die Batterieladekontrollleuchte rot: Batterie ist entladen. Der Kehrbetrieb wird automatisch beendet (Wiederinbe- triebnahme der Kehraggregate nur nach Ladung der Batterie möglich). Gerät direkt zur Ladestation fahren, da- bei Steigungen vermeiden. Batterie laden. Vor Inbetriebnahme Feststellbremse arretieren/lösen Inbetriebnahme Allgemeine Hinweise Prüf- und Wartungsarbeiten Täglich vor Betriebsbeginn Sicherheitshinweise Batterien Hinweise auf der Batterie, in der Gebrauchsanweisung und in der Fahrzeugbetriebsanlei- tung beachten! Augenschutz tragen! Kinder von Säure und Batterien fern halten! Explosionsgefahr! Feuer, Funken, offenes Licht und Rauchen verboten! Verätzungsgefahr! Erste Hilfe! Warnvermerk! Entsorgung! Batterie nicht in Mülltonne wer- fen! Warnung vor gefährlicher elek- trischer Spannung! Batterien laden Empfohlene Batterien, Ladegeräte Bestellnummer Batteriepack 36 V, 240 Ah, (im Trog, war- tungsarm) * 6.981-067.0 Ladegerät 36 V, 40 A 6.981-066.0

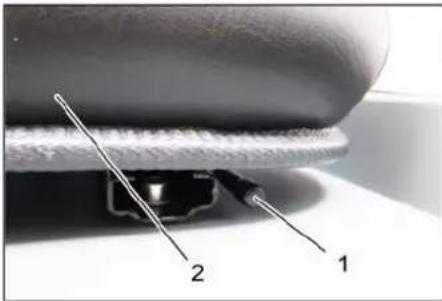

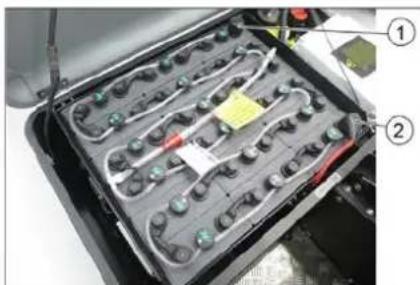

• Gerät benötigt 1 Batteriepack Flüssigkeitsstand der Batterie prüfen und korrigieren Ladezustand der Batterie prüfen 9DE- 6 1 Hebel Sitzverstellung 2 Fahrersitz Hebel Sitzverstellung nach außen zie- hen. Sitz verschieben, Hebel loslassen und einrasten. Durch Vor- und Zurückbewegen des Sitzes prüfen, ob er arretiert ist. Hinweis: Das Gerät ist mit einem Sitzkon- taktschalter ausgestattet. Beim Verlassen des Fahrersitzes wird das Gerät ausge- schaltet. Hinweis: Der Feinstaubfilter wird beim Starten des Geräts automatisch abgerei- nigt. Auf dem Fahrersitz Platz nehmen. Feststellbremse arretieren. Zündschlüssel in das Zündschloss ste- cken. Zündschlüssel auf Stellung „I“ drehen. Gerät ist betriebsbereit. Zündschlüssel auf Stellung „II“ drehen. Gerät ist fahrbereit. Hinweis: Anzeige Batteriekapazität zeigt nach ca. 10 Sekunden den tat- sächlichen Ladezustand an. Bremspedal drücken und gedrückt hal- ten. Feststellbremse lösen. Fahrpedal langsam nach vorne drü- cken. Gefahr Verletzungsgefahr! Beim Rückwärtsfahren darf keine Gefahr für Dritte bestehen, ge- gebenenfalls einweisen lassen. Fahrpedal langsam nach hinten drü- cken. Mit dem Fahrpedal kann die Fahrge- schwindigkeit stufenlos geregelt wer- den. Vermeiden Sie ruckartiges Betätigen des Pedals. Fahrpedal loslassen, das Gerät bremst selbsttätig und bleibt stehen. Hinweis: Die Bremswirkung kann durch Drücken des Bremspedals unterstützt wer- den. Feststehende Hindernisse bis 70 mm über- fahren: Langsam und vorsichtig vorwärts über- fahren. Feststehende Hindernisse über 70 mm überfahren: Hindernisse dürfen nur mit einer geeig- neten Rampe überfahren werden. ACHTUNG Keine Packbänder, Drähte oder ähnliches einkehren, dies kann zur Beschädigung der Kehrmechanik führen. Hinweis: Um ein optimales Reinigungser- gebnis zu erzielen, sollte die Fahrge- schwindigkeit den Gegebenheiten ange- passt werden. Hinweis: Während des Betriebes wird der Feinstaubfilter alle 10 Minuten automatisch abgereinigt. Hinweis: Bei vermehrtem Arbeiten im Feinstaubbereich muss der Filter zusätz- lich durch Betätigung des Schalters Filter- abreinigung abgereinigt werden. Feinstaubfilter mit der Taste Filterabrei- nigung abreinigen. 1 Bedienhebel Kehrwalze und Seitenbe- sen

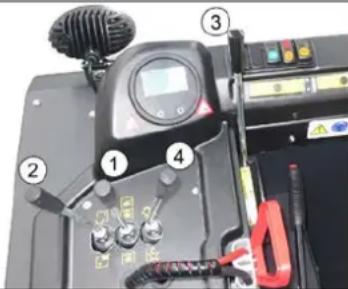

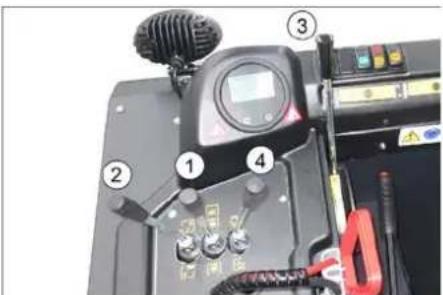

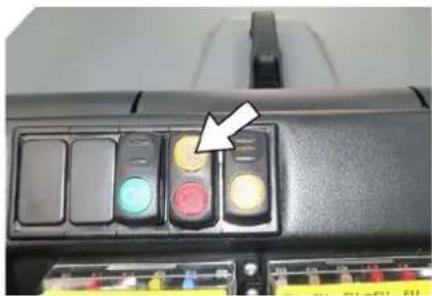

Bedienhebel Kehrgutbehälter 3 Bedienhebel Kehrwalze 4 Bedienhebel Behälterklappe Bedienhebel Kehrwalze und Seitenbe- sen Bedienhebel (1) nach vorne: Kehrwalze ein und Seitenbesen absenken und ein. Bedienhebel (1) nach hinten: Kehrwal- ze ein. Bedienhebel Kehrgutbehälter Bedienhebel Kehrgutbehälter (2) nach vorne: Kehrgutbehälter senkt sich. Bedienhebel Kehrgutbehälter (2) nach hinten: Kehrgutbehälter hebt sich. Bedienhebel Kehrwalze Bedienhebel Kehrwalze (3) nach vorne: Kehrwalze hebt sich. Bedienhebel Kehrwalze (3) nach hin- ten: Kehrwalze senkt sich. Bedienhebel Behälterklappe Bedienhebel Behälterklappe (4) nach vorne: Behälterklappe vom Kehrgutbe- hälter öffnet sich. Hinweis: Die grüne Anzeigelampe muss leuchten. Bedienhebel Behälterklappe (4) nach hinten: Behälterklappe vom Kehrgutbe- hälter schließt sich. Hinweis: Die rote Anzeigelampe muss leuchten. Gebläse einschalten. Bei Flächenreinigung: Bedienhebel Kehrwalze und Seitenbe- sen (1) nach hinten: Kehrwalze ein. Bedienhebel Kehrwalze (3) nach hin- ten: Kehrwalze senkt sich. Bedienhebel Behälterklappe (4) nach vorne: Behälterklappe öffnet sich. Hinweis: Die grüne Anzeigelampe muss leuchten. Bei Reinigung von Seitenrändern: Bedienhebel Kehrwalze und Seitenbe- sen (1) nach vorne: Kehrwalze ein, Sei- tenbesen ein und senkt sich. Bedienhebel Kehrwalze (3) nach hin- ten: Kehrwalze senkt sich. Gebläse ausschalten. Bei Flächenreinigung: Bedienhebel Kehrwalze und Seitenbe- sen (1) nach hinten: Kehrwalze ein. Bedienhebel Kehrwalze (3) nach hin- ten: Kehrwalze senkt sich. Bedienhebel Behälterklappe (4) nach vorne: Behälterklappe öffnet sich. Hinweis: Die grüne Anzeigelampe muss leuchten. Bei Reinigung von Seitenrändern: Bedienhebel Kehrwalze und Seitenbe- sen (1) nach vorne: Kehrwalze ein, Sei- tenbesen ein und senkt sich. Bedienhebel Kehrwalze (3) nach hin- ten: Kehrwalze senkt sich. Betrieb Fahrersitz einstellen Gerät starten Gerät fahren Vorwärts fahren Rückwärts fahren Fahrverhalten Bremsen Hindernisse überfahren Kehrbetrieb Feinstaubfilter manuell abreinigen Bedienhebel Trockenen Boden kehren Feuchten oder nassen Boden kehren 10 DE- 7 GEFAHR Verletzungsgefahr! Während des Entleerungsvorganges dürfen sich keine Personen und Tiere im Schwenkbereich des Kehrgutbehäl- ters aufhalten. Kippgefahr! Gerät während des Entleerungsvorgan- ges auf einer ebenen Fläche abstellen. 몇 WARNUNG Quetschgefahr! Niemals in das Gestänge der Entlee- rungsmechanik fassen. Nicht unter dem angehobenen Behälter aufhalten. ACHTUNG Verletzungs- und Beschädigungsgefahr! Weggeschleudertes Material der dre- henden Kehrwalze während des Ent- leerungsvorgangs möglich. Genügend Abstand einhalten. Kehrwalze und Seitenbesen mit Be- dienhebeln anheben: Bedienhebel (1) in die Mitte und Bedienhebel (3) nach vorne. Behälterklappe schließen, dazu Be- dienhebel (4) nach hinten. Hinweis: Die grüne Anzeigelampe muss leuchten. Kehrgutbehälter anheben, dazu Be- dienhebel Kehrgutbehälter (2) nach hinten. Langsam an den Sammelbehälter her- anfahren. Feststellbremse arretieren. Behälterklappe öffnen, dazu Bedienhe- bel Behälterklappe (4) nach vorne drü- cken und Kehrgutbehälter entleeren. Hinweis: Die rote Anzeigelampe muss leuchten. Behälterklappe schließen, dazu Be- dienhebel Behälterklappe (4) nach hin- ten ziehen bis in Endstellung eingekippt ist. Hinweis: Die grüne Anzeigelampe muss leuchten. Feststellbremse lösen. Langsam vom Sammelbehälter weg- fahren. Kehrgutbehälter absenken in Endstel- lung, dazu Bedienhebel Kehrgutbehäl- ter (2) nach vorne Bremspedal drücken und gedrückt hal- ten. Feststellbremse arretieren. Zündschlüssel auf "0" drehen und Schlüssel abziehen. GEFAHR Transportschäden! Leergewicht (Transportgewicht) des Gerätes beim Transportieren auf Hän- gern oder Fahrzeugen beachten. Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern. Zündschlüssel auf "0" drehen und Schlüssel abziehen. Feststellbremse arretieren. Gerät an den Festzurrpunkten (4x) mit Spanngurten, Seilen oder Ketten si- chern. Gerät an den Rädern mit Keilen si- chern. Beim Transport der Kehrmaschine die Batterie abklemmen. GEFAHR Verletzun gs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beach- ten. Kehrmaschine auf ebener Fläche in tro- ckener, frostfreier Umgebung abstellen. Mit Abdeckmaterial gegen Staub schüt- zen. Kehrwalze und Seitenbesen anheben, um die Borsten nicht zu beschädigen. Behälterklappe schließen. Zündschlüssel auf "0" drehen und Schlüssel abziehen. Feststellbremse arretieren. Kehrmaschine gegen Wegrollen si- chern. Wird die Kehrmaschine über längere Zeit nicht genutzt, zusätzlich beachten: Kehrmaschine innen und außen reini- gen. Batteriestecker an der Maschine abzie- hen. Batterie laden und im Abstand von ca. 2 Monaten nachladen. 몇 VORSICHT Beschädigungsgefahr durch Kurzschluss! Bei Arbeiten an der elektrischen Anlage oder vor dem Öffnen von elektrischen Abdeckungen ist die Batterie abzu- klemmen, bzw. der Batteriestecker ab- zuziehen. ACHTUNG Beschädigungsgefahr! Den Feinstaubfilter nicht auswaschen. Instandsetzungen dürfen nur durch zu- gelassene Kundendienststellen oder durch Fachkräfte für dieses Gebiet, welche mit allen relevanten Sicher- heitsvorschriften vertraut sind, durch- geführt werden. Ortsveränderliche gewerblich genutzte Geräte unterliegen der Sicherheits- überprüfung nach VDE 0701. Kehrmaschine auf einer ebenen Fläche abstellen. Zündschlüssel auf "0" drehen und Schlüssel abziehen. Feststellbremse arretieren. VORSICHT Beschädigungsgefahr! Die Reinigung des Gerätes darf nicht mit Schlauch- oder Hochdruckwasser- strahl erfolgen (Gefahr von Kurzschlüs- sen oder anderer Schäden). GEFAHR Verletzungsgefahr! Staubschutzmaske und Schutzbrille tragen. Gerät mit einem Lappen reinigen. Gerät mit Druckluft ausblasen. Gerät mit einem feuchten, in milder Waschlauge getränktem Lappen reini- gen. Hinweis: Keine aggressiven Reinigungs- mittel verwenden. Hinweis: Der Betriebsstundenzähler gibt den Zeitpunkt der Wartungsintervalle an. Hinweis: Alle Service- und Wartungsarbei- ten bei Wartung durch den Kunden, müs- sen von einer qualifizierten Fachkraft aus- geführt werden. Bei Bedarf kann jederzeit ein Kärcher-Fachhändler hinzugezogen werden. Wartung täglich: Batterieladezustand prüfen, bei Bedarf Batterien laden (siehe Kapitel „Batteri- en laden“).

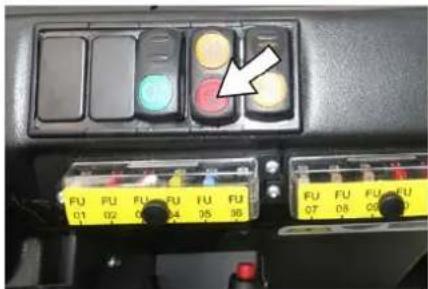

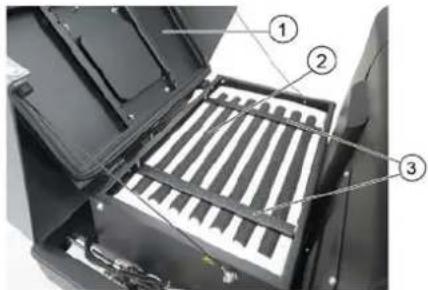

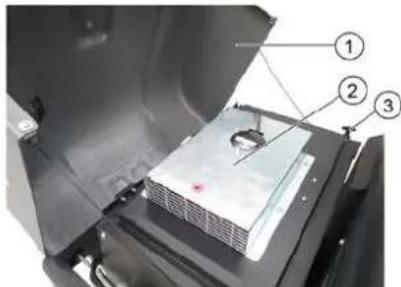

Kehrwalze und Seitenbesen auf Ver- schle iß und eingewickelte Bänder prü- fen. Räder auf eingewickelte Bänder prüfen. Funktion aller Bedienelemente prüfen. Gerät auf Beschädigungen untersu- chen. Staubfilter mit der Taste Filterabreini- gung abreinigen. Wartung wöchentlich: Hydraulikanlage prüfen. Hydraulikölstand prüfen. Bremsflüssigkeitstand prüfen. Dichtleisten auf Verschleiß prüfen, bei Bedarf austauschen Behälterklappe prüfen und schmieren. Wartung nach Verschleiß: Dichtleisten wechseln. Seitliche Dichtungen nachstellen bzw. wechseln. Kehrwalze wechseln. Seitenbesen wechseln. Kehrgutbehälter entleeren Gerät ausschalten Transport Lagerung / Stilllegung Pflege und Wartung Allgemeine Hinweise Reinigung Innenreinigung des Gerätes Außenreinigung des Gerätes Wartungsintervalle Wartung durch den Kunden 11DE- 8 Hinweis: Beschreibung siehe Kapitel War- tungsarbeiten. Wartung nach 50 Betriebsstunden: Erste Wartung gemäß Inspektions- checkliste vom Kundendienst durchfüh- ren lassen. Wartung nach 250 Betriebsstunden: Wartung gemäß Inspektionscheckliste vom Kundendienst durchführen lassen. Um Garantieansprüche zu wahren, müs- sen während der Garantielaufzeit alle Ser- vice- und Wartungsarbeiten vom autorisier- ten Kärcher-Kundendienst gemäß Inspekti- onscheckliste durchgeführt werden. Vorbereitung: Kehrmaschine auf einer ebenen Fläche abstellen. Zündschlüssel auf "0" drehen und Schlüssel abziehen. Feststellbremse arretieren. GEFAHR Verletzungsgefahr! Sicherungsstange bei angehobenem Kehrgutbehälter immer ein- setzen. Die Sicherung nur von außerhalb des Ge- fahrenbereichs vornehmen. 1 Halter Sicherungsstange 2 Sicherungsstange Sicherungsstange für Hochentleerung nach oben klappen und in den Halter stecken (gesichert). ACHTUNG Beim Einbau der Batterien die Orientierung der Batteriepole beachten. Einbau der Pole ist in Fahrtrichtung links. Die Batterien können nur im Satz ausge- tauscht werden. Der Austausch darf nur durch eine qualifizierte Fachkraft erfolgen. Bedingt durch das hohe Gewicht (300 kg) muss der Austausch mit einem Kran erfolgen. Batteriepole - in Fahrtrichtung links 1 Minuspol 2Pluspol Beim Ausbau der Batterie zuerst die Mi- nuspol-Leitung abklemmen. Hebezeug an den 4 Batterietrogösen befestigen und Batterien vorsichtig her- ausheben. HINWEIS Der Kehrgutbehälter darf nicht angehoben sein. Motorhaube öffnen. 1 Schauglas 2 Verschlussdeckel, Öleinfüllöffnung 3 Behälter (ohne Funktion) Hydraulikölstand im Schauglas prüfen. – Der Ölstand muss zwischen der „MIN“- und „MAX“-Markierung liegen. – Liegt der Ölstand unterhalb der „MIN"- Markierung, Hydrauliköl nachfüllen. Verschlussdeckel der Öleinfüllöffnung abschrauben. Einfüllbereich reinigen. Hydrauliköl nachfüllen. Ölsorte: siehe Technische Daten Verschlussdeckel der Öleinfüllöffnung aufschrauben. Feststellbremse arretieren. Motor starten. Wartung der Hydraulikanlage nur durch den autorisierten Kundendienst. Sämtliche Hydraulikschläuche und An- schlüsse auf Dichtheit überprüfen. GEFAHR Verletzungsgefahr! Sicherungsstange bei angehobenem Kehrgutbehälter immer ein- setzen. Die Sicherung nur von außerhalb des Ge- fahrenbereichs vornehmen. 1 Kehrgutbehälter 2 Sicherungsstange 3 Kehrwalze

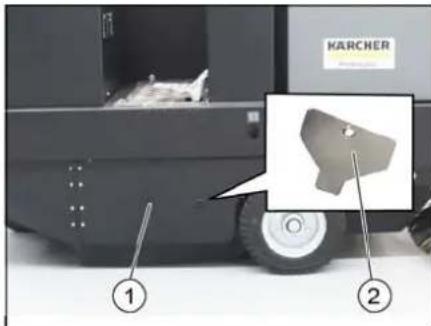

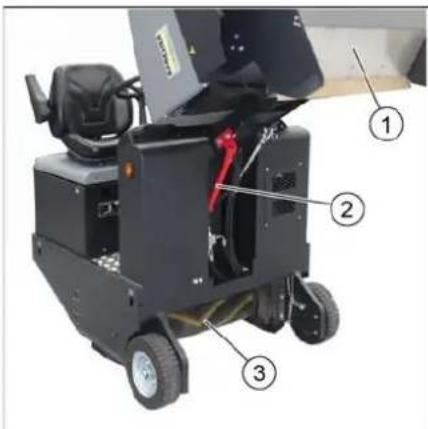

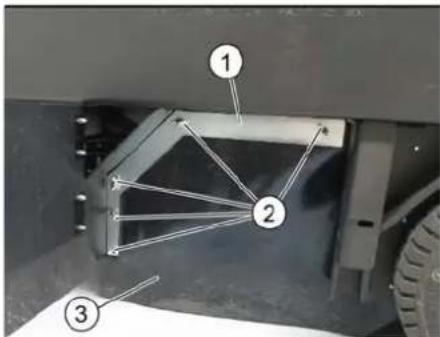

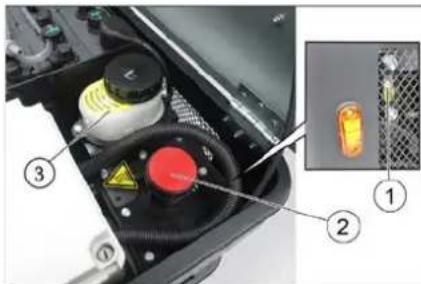

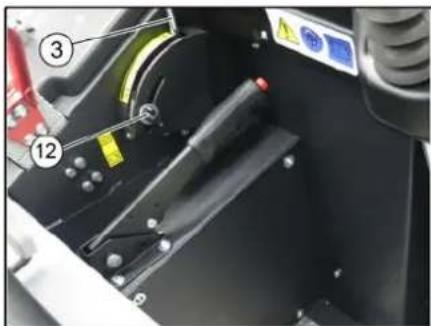

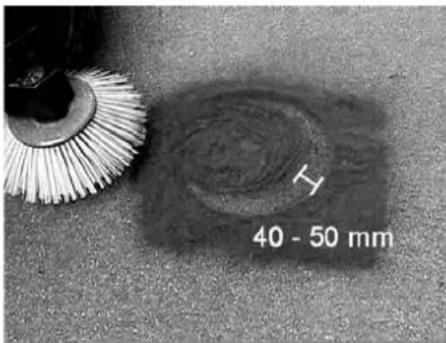

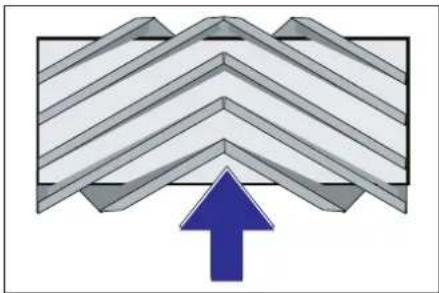

erät abstellen. Entleerten Kehrgutbehälter bis Endstel- lung anheben. Die Kehrwalze wird sichtbar. Kehrgutbehälter sichern. Siehe Kapitel „Angehobenen Kehrgutbehälter si- chern“. Zündschlüssel auf "0" drehen und Schlüssel abziehen. Die Kehrwalze auf Beschädigung prü- fen, eingewickelte Bänder oder Schnü- re entfernen. Sicherungsstange nach unten in die Aufnahme klappen (angehobener Kehrgutbehälter ist ungesichert). Kehrgutbehälter bis Endstellung absen- ken. 1 Seitenverkleidung, rechts 2 Schlüssel Kehrwalzenzugang Entleerten Kehrgutbehälter bis Endstel- lung anheben. Kehrgutbehälter sichern. Siehe Kapitel „Angehobenen Kehrgutbehälter si- chern“. Seitenverkleidung mit Schlüssel öffnen. 1 Haltebügel 2 Flügelmutter 3 Seitliche Dichtung Flügelmuttern abschrauben. Haltebügel abnehmen. Seitliche Dichtung nach außen klap- pen. Befestigungsschraube Kehrwalzenauf- nahme herausschrauben und Aufnah- me nach außen schwenken. Kehrwalze herausnehmen. Wartung durch den Kundendienst Wartungsarbeiten Angehobenen Kehrgutbehälter sichern Batterien austauschen Hydraulikölstand prüfen und Hydrauliköl nachfüllen Hydraulikanlage prüfen Kehrwalze prüfen Kehrwalze auswechseln 12 DE- 9 Einbaulage der Kehrwalze in Fahrtrichtung (Draufsicht) Hinweis: Beim Einbau der neuen Kehrwal- ze auf die Lage des Borstensatzes achten. Neue Kehrwalze einbauen. Die Nuten der Kehrwalze müssen auf die Nocken der gegenüberliegenden Schwinge ge- steckt werden. Hinweis: Nach dem Einbau der neuen Kehrwalze muss der Kehrspiegel neu ein- gestellt werden. Hinweis: Der Kehrspiegel ist ab Werk auf 80 mm eingestellt, er lässt sich bei Abnut- zung der Kehrwalze stufenlos nachstellen. Sauggebläse ausschalten. Kehrmaschine auf einen ebenen und glatten Boden fahren, der erkennbar mit Staub oder Kreide bedeckt ist. Bedienhebel Kehrwalze und Seitenbe- sen (1) nach hinten: Kehrwalze ein. Bedienhebel Kehrwalze (3) nach hin- ten: Kehrwalze senkt sich. Kehrwalze für ca. 10 Sekunden laufen lassen. Bedienhebel Kehrwalze und Seitenbe- sen (1) in die Mitte. Bedienhebel Kehrwalze (3) nach vorne: Kehrwalze hebt sich. Kehrgutbehälter anheben. Gerät rückwärts wegfahren. Kehrspiegel prüfen. Die Form des Kehrspiegels soll ein gleich- mäßiges Rechteck von 80-85 mm Breite bilden. Anschlagschraube der Verschleißnach- stellung (12) öffnen und einstellen. Anschlag nach oben: schmalerer Kehr- spiegel. Anschlag nach unten: breiterer Kehr- spiegel. Anschlagschraube wieder festziehen. Kehrspiegel der Kehrwalze erneut wie bereits beschrieben prüfen. Seitenbesen anheben. Kehrmaschine auf einen ebenen und glatten Boden fahren, der erkennbar mit Staub oder Kreide bedeckt ist. Seitenbesen mit Bedienhebel absen- ken und ca. 10 Sekunden laufen las- sen. Seitenbesen anheben. Gerät rückwärts wegfahren. Kehrspiegel prüfen. Die Breite des Kehrspiegels sollte zwi- schen 40-50 mm sein. Kehrspiegel mit den zwei Einstell- schrauben korrigieren. Kehrspiegel prüfen. GEFAHR Verletzungsgefahr! Sicherungsstange bei angehobenem Kehrgutbehälter immer ein- setzen. Entleerten Kehrgutbehälter bis Endstel- lung anheben. Kehrgutbehälter sichern. Siehe Kapitel „Angehobenen Kehrgutbehälter si- chern“. Seitenverkleidung öffnen wie unter Ka- pitel „Kehrwalze wechseln“ beschrie- ben. 6 Flügelmuttern am seitlichen Halte- blech lösen. 3 Mutte rn (SW 13) am vorderen Halte- blech lösen. Seitliche Dichtung soweit nach unten drücken (Langloch) bis sie einen Ab- stand von 1 - 3 mm zum Boden auf- weist. Haltebleche festschrauben. Den Vorgang auf der anderen Geräte- seite wiederholen. 몇 WARNUNG Verletzungsgefahr! Bei Arbeiten an der Filteranlage Staub- schutzmaske tragen. Sicherheitsvor- schriften über den Umgang mit Fein- stäuben beachten. Feinstaubfilter mit der Taste Filterabrei- nigung abreinigen. Kehrgutbehälter entleeren. 1 Gerätehaube 2 Filterabdeckung (Rüttlersystem) 3 Verschluss, Filterabdeckung (2x) Gerätehaube nach vorne klappen. 1 Gerätehaube 2 Feinstaubfilter 3 Querstreben Verschluss öffnen. Filterabdeckung öffnen. Feinstaubfilter prüfen, bei Bedarf reini- gen oder austauschen. Hinweis Der Austausch des Feinstaubfilters darf nur durch den Kärcher-Kundendienst erfolgen. Filterabdeckung aufsetzen und verrie- geln. Kehrspiegel der Kehrwalze prüfen und einstellen Kehrspiegel des Seitenbesens prüfen und einstellen Seitliche Dichtungen einstellen Feinstaubfilter prüfen / wechseln 13DE- 10 몇 VORSICHT Beschädigungsgefahr! Achten Sie darauf, dass die Deckel der Sicherungskästen nicht vertauscht auf- gesetzt werden. ACHTUNG Nur Sicherungen mit gleichem Sicherungs- wert verwenden. 1 Sicherungskasten A 2 Sicherungskasten B 3 Rändelmutter Rändelmutter herausdrehen. Deckel am Sicherungskasten öffnen. Sicherungen prüfen. Defekte Sicherungen erneuern. Sicherungskasten A Sicherungskasten B Sicherung Hauptrelais

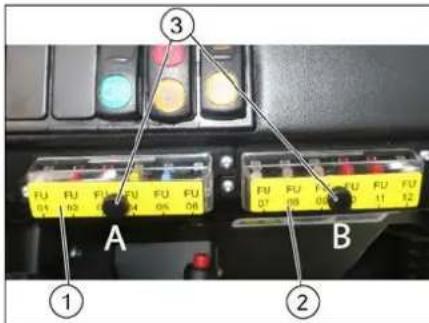

• Diese Sicherungen dürfen nur vom Kun- dendienst gewechselt werden, da eine Überprüfung auf etwaige Fehler des Geräts notwendig wird. Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Kon- zipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU- Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands. Dokumentationsbevollmächtigter: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2020/01/01 Sicherungen auswechseln FU01 Sicherheitsrelais Start 5 A FU02 Freigabe DC/DC 10 A FU03 Rundumwarnleuchte Hupe 10 A FU04 Sauggebläse 20 A FU05 Rüttlersystem 15 A FU06 Eingang DC/DC 20 A FU07 Multifunktionsanzeige 5 A FU08 Rückfahrwarner Klappenindikator

FU09 Sicherheitsrelais Sauggebläse Rüttlersystem 5 A FU10 Wasserpumpe (Opti- on) 10 A FU11 Beleuchtungsanlage (Option) Blinker (Option) Blue Spot (Option) 10 A FU12 Rüttelsystem Flachfal- tenfilter und Rundfilter (Option) 15 A FU 13* Hauptrelais 125 A EU-Konformitätserklärung Produkt: Kehrsaugmaschine Aufsitz- gerät Typ: KM 105/180 R Bp 1.186-050.0 KM 105/180 R Bp Pack 1.186-051.0 Einschlägige EU-Richtlinien 2006/42/EG (+2009/127/EG) 2014/30/EU 2000/14/EG Angewandte harmonisierte Normen EN 60335–1 EN 60335–2–72 EN 55012: 2007 + A1: 2009 EN 61000–6–2: 2005 EN 62233: 2008 Angewandtes Konformitätsbewer- tungsverfahren 2000/14/EG: Anhang V Schallleistungspegel dB(A) Gemessen: 90 Garantiert: 93 Chairman of the Board of Management Director Regulatory Affairs & Certification 14 DE- 11 Hilfe bei Störungen Störung Behebung Gerät fährt nicht oder nur langsam Auf dem Fahrersitz Platz nehmen, Sitzkontaktschalter wird aktiviert Sicherung Fahrmotor FU 13 vom Kundendienst prüfen lassen Batterie laden oder auswechseln Feststellbremse lösen Auf eingewickelte Bänder und Schnüre prüfen. Kärcher-Kundendienst benachrichtigen Pfeifendes Geräusch in der Hyd- raulik Hydraulikflüssigkeit nachfüllen Kärcher-Kundendienst benachrichtigen Bürsten drehen sich nur langsam oder gar nicht Auf eingewickelte Bänder und Schnüre prüfen. Kärcher-Kundendienst benachrichtigen Wenig oder keine Saugkraft im Bürstenbereich Staubfilter reinigen Kärcher-Kundendienst benachrichtigen Gerät staubt Seitliche Dichtungen einstellen Gebläse einschalten Staubfilter reinigen Filterdichtungen auswechseln Kärcher-Kundendienst benachrichtigen Kehreinheit lässt Kehrgut liegen Kehrgutbehälter leeren Staubfilter reinigen Kehrwalze auswechseln Kehrspiegel einstellen Dichtstreifen des Kehrgutbehälters auswechseln Blockierung der Kehrwalze beseitigen Kärcher-Kundendienst benachrichtigen Kehrgutbehälter hebt oder senkt sich nicht Sicherungen prüfen. Sicherungsstütze vom Kehrgutbehälter entfernen Kärcher-Kundendienst benachrichtigen Kehrgutbehälter dreht sich zu lang- sam oder gar nicht Kärcher-Kundendienst benachrichtigen Betriebsstörungen mit hydraulisch bewegten Teilen Kärcher-Kundendienst benachrichtigen Technische Daten KM 105/180 R Bp Classic KM 105/180 R Bp Pack Classic Gerätedaten Fahrgeschwindigkeit, vorwärts km/h 6 6 Fahrgeschwindigkeit, rückwärts km/h 3 3 Steigfähigkeit (max.) -- 14% 14% Flächenleistung ohne Seitenbesen m

/h 4680 4680 Flächenleistung mit 1 Seitenbesen m

/h 6300 6300 Arbeitsbreite ohne Seitenbesen mm 780 780 Arbeitsbreite mit 1 Seitenbesen mm 1050 1050 Schutzart tropfwassergeschützt -- IPX 3 IPX 3 Einsatzdauer bei voll geladener Batterie h 2,5 2,5 Elektrische Anlage Batteriekapazität V, Ah --- 36, 240 Batteriesatz kg --- 300 Hydraulische Anlage Hydrauliköl-Typ -- HV 46 HV 46 Kehrgutbehälter Max. Entladehöhe mm 1340 1340 Volumen des Kehrgutbehälters l 180 180 Kehrwalze 15DE- 12 Kehrwalzen-Durchmesser mm 280 280 Kehrwalzen-Breite mm 780 780 Drehzahl 1/min 360 360 Kehrspiegel mm 80 80 Seitenbesen Seitenbesen-Durchmesser mm 580 580 Drehzahl 1/min 80 80 Vollgummibereifung Größe vorne -- 4.00-6 4.00-6 Größe hinten -- 300 x 145 – 6 300 x 145 – 6 Bremse Vorderräder -- mechanisch mechanisch Hinterrad -- Elektrisch Elektrisch Filter- und Saugsystem Bauart -- Taschenfilter Optional erhältlich: Flachfal- tenfilter und Rundfilter Taschenfilter Optional erhältlich: Flachfal- tenfilter und Rundfilter Drehzahl 1/min 2600 2600 Filterfläche Feinstaubfilter m

/h 600 600 Rüttlersystem -- Elektromotor Elektromotor Umgebungsbedingungen Temperatur °C -5 bis +40 -5 bis +40 Luftfeuchtigkeit, nicht betauend % 0 - 90 0 - 90 Ermittelte Werte gemäß EN 60335-2-72 Geräuschemission Schalldruckpegel L

dB(A) 70 70 Unsicherheit K

dB(A) 3 3 Schallleistungspegel L

dB(A) 93 93 Gerätevibrationen Hand-Arm Vibrationswert m/s

0,5 0,5 Unsicherheit K m/s
