KM 105180 R Bp Pack Classic - Îndepărtător de praf Kärcher - Manual de utilizare gratuit

Tip produs	Măturătoare autopropulsată
Marcă	Kärcher
Model	KM 105/180 R Bp Pack Classic
Alimentare	Baterie 36 V, 240 Ah, întreținere redusă
Dimensiuni (L × l × H)	1847 × 1065 × 1388 mm
Greutate (cu baterii)	860 kg
Lățime de măturare (cu 1 perie laterală)	1050 mm
Capacitate recipient praf	180 L
Înălțime max. de descărcare	1340 mm
Viteză de deplasare (înainte)	6 km/h
Pantă max. (sens de deplasare)	14 %
Autonomie (baterie plină)	2,5 h
Tip protecție	IPX3
Sistem de filtrare	Filtru praf fin (5,2 m²)
Funcții principale	Măturare, aspirare praf fin, curățare borduri
Întreținere și curățare	Curățare manuală filtru, întreținere regulată de către client și service
Siguranță	Scaun cu contact, frână de parcare, protecție împotriva pantelor, acoperiș de protecție (opțional)
Piese de schimb și reparabilitate	Accesorii și piese de schimb autorizate Kärcher
Informații generale	Utilizare industrială și comercială, interior/exterior

Întrebări frecvente - KM 105180 R Bp Pack Classic Kärcher

Cum se încarcă bateriile măturătoarei Kärcher KM 105/180 R Bp Pack Classic ?

Înainte de prima punere în funcțiune, încărcați bateriile. Deschideți capacul motorului, deconectați conectorii bateriei de la mașină și conectați-i la ștecherul încărcătorului. Conectați încărcătorul la o priză de 16 A. Încărcătorul gestionează automat încărcarea. Când bateriile sunt încărcate, deconectați mai întâi încărcătorul de la rețea, apoi de la baterie. Respectați instrucțiunile de siguranță: fără flacără, purtați ochelari.

Care este panta maximă pe care o poate urca măturătoarea ?

În sensul de mers, nu depășiți o pantă de 14 %. În sens perpendicular (pantă laterală), nu depășiți 10 %. Nerespectarea expune la risc de răsturnare.

Cum se golește recipientul de praf ?

Parcați mașina pe o suprafață plană, strângeți frâna de parcare. Ridicați peria-rolă și peria laterală, închideți clapeta colectorului. Ridicați recipientul de praf cu ajutorul pârghiei de comandă. Apropiați-vă încet de colector, deschideți clapeta pentru a goli. Închideți clapeta, coborâți recipientul. Nu stați niciodată sub recipientul ridicat.

Ce faceți dacă mașina nu se mișcă sau se mișcă încet ?

Verificați că sunteți așezat pe scaun (contact de siguranță). Asigurați-vă că frâna de parcare este deblocată. Verificați starea de încărcare a bateriei și reîncărcați dacă este necesar. Verificați înfășurarea de benzi sau fire în jurul periilor sau roților. Dacă problema persistă, contactați serviciul post-vânzare Kärcher.

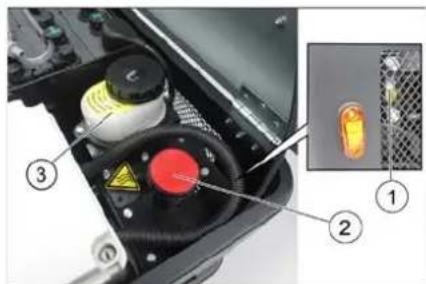

Ce tip de ulei hidraulic să utilizați și cum să verificați nivelul acestuia ?

Utilizați ulei hidraulic HV 46. Deschideți capacul motorului și verificați nivelul în vizor. Nivelul trebuie să fie între marcajele MIN și MAX. Dacă este necesar, deșurubați capacul orificiului de umplere și adăugați ulei. Reînșurubați capacul.

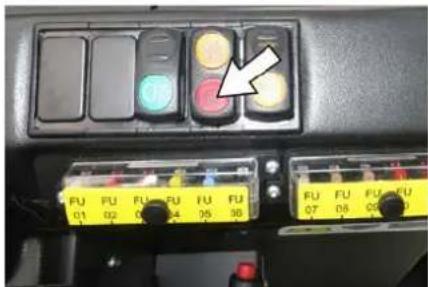

Cum se curăță filtrul de praf fin ?

Filtrul se curăță automat la fiecare 10 minute. Pentru o curățare manuală, apăsați întrerupătorul de curățare a filtrului. Nu spălați filtrul cu apă. Dacă filtrul este foarte murdar, trebuie înlocuit de către serviciul post-vânzare Kärcher.

Care sunt măsurile de siguranță importante în timpul utilizării ?

Purtați îmbrăcăminte ajustată și încălțăminte antiderapantă. Înainte de a porni, verificați că nicio persoană sau copil nu se află în apropiere. Nu depășiți pantele indicate. Nu măturați niciodată substanțe inflamabile sau explozive. Nu lăsați niciodată mașina nesupravegheată cu motorul pornit. Scoateți întotdeauna cheia de contact după utilizare.

Cum se reglează urma de măturare a periei rotative ?

Aduceți mașina pe un sol cu praf. Coborâți peria-rolă și lăsați-o să se rotească aproximativ 10 secunde. Ridicați peria și dați înapoi. Urma trebuie să formeze un dreptunghi cu lățimea de 80 până la 85 mm. Dacă este necesar, reglați șurubul de oprire al reglajului de uzură (elementul 12): rotiți în sus pentru a reduce lățimea, în jos pentru a o mări.

Care sunt întreținerile zilnice de efectuat ?

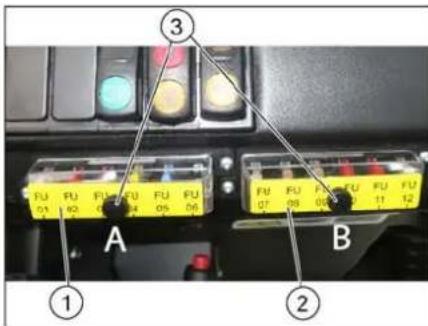

În fiecare zi înainte de utilizare: verificați starea de încărcare a bateriei; verificați uzura periilor și înfășurarea de benzi; inspectați roțile; testați toate elementele de comandă; examinați aparatul pentru eventuale daune; curățați filtrul de praf cu ajutorul butonului de curățare.

Unde găsiți piesele de schimb și cum să contactați serviciul post-vânzare ?

Utilizați exclusiv accesorii și piese de schimb autorizate de Kärcher. Găsiți mai multe informații despre piesele de schimb în meniul Service de pe site-ul www.kaercher.com. Pentru orice reparație sau întreținere, adresați-vă unui service post-vânzare autorizat Kärcher.

MANUAL DE UTILIZARE KM 105180 R Bp Pack Classic Kärcher

Observații generale ..... RO 1

Protecția mediului înconjurător....RO 1

Garanție ....RO 1

Accesorii și piese de schimbRO 1

Simboluri din manualul de utilizare....RO 1 Simboluri pe aparat....RO 1

Utilizarea corectă....RO 2

Utilizare eronată previzibilă RO 2 Materiale adecvate. . . . RO 2

Măsuri de siguranță. ..... RO 2

Indicații de siguranță pentru utilizare....RO 2

Indicații de siguranță pentru regimul de deplasare . . . RO 2

Instrucțiuni de siguranță referitoare la aparatele acționate de acumulator .... RO 3

Aparate cu golire pe partea inferioară ....RO 3

Aparate cu acoperiș de protecție ..... RO 3

Indicații de siguranță pentru transportul aparatului . . . RO 3 Indicații de siguranță pentru întreținere și îngrijire . . . RO 3

Funcționarea ..... RO 3

Indicații referitoare la descărcare....RO 3

Elemente de utilizare și funcționale....RO 4

Figură mașină de măturat RO 4 Elemente de operare ... RO 4

Înainte de punerea în funcțiune RO 5 Blocarea/deblocarea frânei de imobilizare. . . . . . . . RO 5

Punerea în funcțiune ..... RO 5 Observații generale .... RO 5

Lucrări de verificare și întreținere ..... RO 5

Măsuri de siguranță acumulatori....RO 5

Încărcarea acumulatorilor RO 5

Funcționarea ..... RO 6

Reglarea scaunului șoferului RO 6

Pornirea aparatului.....RO 6

Deplasarea aparatului .. RO 6

Regim de măturare .... RO 6

Golirea rezervorului de mizerie ..... RO 7

Oprirea aparatului ..... RO 7

Transportul ..... RO 7

Depozitare/scoatere din funcțiune .... RO 7

Îngrijirea și întreținerea ..... RO 7

Observații generale .... RO 7

Curățarea....RO 7

Intervale de întreținere.. RO 7

Lucrări de întreținere ... RO 8

Declarație UE de conformitate. RO 10

Remedierea defecțiunilor....RO 11

Date tehnice ..... RO 11

Înainte de prima utilizare a aparatului dvs. citiți aceste instrucțiuni originale, respectați instrucțiunile cuprinse în acesta și păstrați-l pentru întrebuințarea ulterioară sau pentru următorii posesori.

Observații generale

Dacă la despachetare constatați deteriorări apărute în timpul transportului, luați legătura cu magazinul.

- Plăcuțele de avertizare și cu indicații montate pe aparat conțin informații importante pentru utilizarea în condiții de siguranță.

– în afară de indicațiile din instrucțiunile de utilizare, este necesar să fie luate în considerare și prescripțiile generale privind protecția muncii și prevenirea accidentelor de muncă, emise de organele de reglementare.

Protecția mediului înconjurător

Materialele de ambalare sunt reciclabile. Ambalajele nu trebuie aruncate în gunoiul menajer, ci trebuie duse la un centru de colectare și revalorificare a deșeurilor.

Aparatele vechi conțin materiale reciclabile valoroase, care pot fi supuse unui proces de revalorificare. De aceea vă rugăm să eliminați aparatele vechi prin sistemele de colectare corespunzătoare.

Bateriile, uleiul, combustibilii și produsele similare nu trebuie să ajungă în mediul înconjurător. Vă rugăm să eliminați aceste produse prin sistemele de colectare corespunzătoare.

Observații referitoare la materialele conținute (REACH)

Informații actuale referitoare la materialele conținute puteți găsi la adresa:

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventuale defecțiuni ale acestui aparat, care survin în perioada de garanție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentați-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată.

Accesorii și piese de schimb

PERICOL

Pentru a evita pericolele, reparațiile și montarea pieselor de schimb se vor efectua doar de către serviciul clienți autorizat.

- Vor fi utilizate numai accesorii și piese de schimb agreate de către producător. Accesoriile originale și piesele de schimb originale constituie o garanție a faptului că utilajul va putea fi exploatat în condiții de siguranță și fără defecțiuni.

– Informații suplimentare despre piesele de schimb găsiți la www.kaercher.com, în secțiunea Service.

Simboluri din manualul de utilizare

PERICOL

Atrage atenția asupra unui pericol iminent, care duce la vătămări corporale grave sau moarte.

△AVERTIZARE

Atrage atenția asupra unei posibile situații periculoase, care ar putea duce la vătămări corporale grave sau moarte.

⚠PRECAUȚIE

Indică o posibilă situație periculoasă, care ar putea duce la vătămări corporale ușoare sau pagube materiale.

ATENȚIE

Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la pagube materiale.

Simboluri pe aparat

	Pericol de arsuri din cauza suprafetelor fierbintiÎnainte de a efectua lucrări la aparat, lăsați sistemul de evacuare a gaze-lor să se răcească.
	Efectuați lucrările la acest aparat întotdeauna cu mănuși potrivite.
	Pericol de strivire din cauza prinderii între piesele mobile ale autovehicule-lor.
	Pericol de accidentare din cauza componentelor mo-bile. Nu introduceti mâna.
	Pericol de incendiu. Nu aspirați obiecte aprinse sau incandescente.
	Actionare cu lanț/Punct de ancorare
	Puncte de fixare a cricului
	Înclinația maximă a solului în cazul deplasării cu re-zervorul de mizerie în po-ziție ridicată.
	Urcați numai pe pante de până la 14 % în direcția de deplasare.
	Atenție la peria rotativă (ți-neți cont de direcția de ro-tație).
	Tensiune electrică periculoasă!
	Respectați indicația!
	Manevrați lent!
	Citiți manualul de operare și respectați instrucțiunile din acesta.
	Pericol de deteriorare!Nu spălați filtrul de praf fin.

Utilizarea corectă

Mașina de măturat este prevăzută pentru uzul casnic și pentru următoarele suprafețe:

■ parcări ■ suprafețe de producție ■ suprafețe logistice hoteluri ■ magazine ■ magazii ■ trotuare

– Această mașină de măturat este destinată măturării suprafețelor murdare în spații interioare și exterioare. - Aparatul și accesoriile trebuie verificate înainte de utilizare pentru a vedea dacă sunt în stare bună și permit utilizarea aparatului în condiții de siguranță. Dacă starea nu este ireproșabilă, acestea nu pot fi utilizate. - Utilizați acest aparat de măturat exclusiv în conformitate cu datele din aceste instrucțiuni de utilizare. – Nu efectuați modificări ale aparatului. – Aparatul este prevăzut numai pentru aspirarea suprafețelor specificate în manualul de utilizare. – Deplasarea se va face numai pe suprafețele specificate de proprietar sau de reprezentantul acestuia pentru folosirea mașinii. – În general: nu lăsați în apropierea aparatului substanțe ușor inflamabile (pericol de explozie/incendiu).

Utilizare eronată previzibilă

→ Nu măturați/aspirați niciodată lichide explozive, gaze inflamabile, precum și acizi nediluați și solvenți! Aici se include benzina, diluanții sau păcura, care împreună cu aerul aspirat pot forma vapori sau amestecuri explozibile, în plus menționăm acetona, acizii nediluați și solvenții, deoarece ele atacă materialele folosite la acest aparat. → Nu măturați/aspirați niciodată pulberi metalice reactive (ex. aluminiu, magneziu, zinc), acestea formează gaze explozive în combinație cu soluții de curățat puternic alcaline sau acide. → Nu măturați/aspirați obiecte aprinse sau incandescente. → Aparatul nu este adecvat pentru măturarea substanțelor nocive. → Nu stați în zona periculoasă. Este interzisă utilizarea în încăperi unde există pericol de explozie. → Nu este permisă transportarea pasagerilor pe vehicul. → Împingerea/tractarea sau transportarea obiectelor cu acest aparat sunt interzise.

Materiale adecvate

-asfalt - podele industriale - șapă - beton – dale de piatră

Măsuri de siguranță

Indicații de siguranță pentru utilizare

→ Pentru a păstra jocul și intervalele de conturnare, aparatul nu trebuie operat la o altitudine mai mare de 2000 metri deasupra nivelului mării. → (Valabil numai pentru Finlanda) Dacă aparatul este echipat cu o conductă de furtun din PVC, el nu trebuie folosit la temperaturi scăzute ale mediului (sub 0°C). Dacă aveți întrebări referitoare la aparatul dvs., vă rugăm să luați legătura cu Kărcher. → Aparatul și accesoriile trebuie verificate înainte de utilizare pentru a vedea dacă sunt în stare bună și permit utilizarea aparatului în condiții de siguranță. Dacă starea nu este ireproșabilă, acestea nu pot fi utilizate. → La utilizarea aparatului în zone periculoase (de ex. benzinării) se vor respecta instrucțiunile de securitate corespunzătoare. Este interzisă utilizarea în încăperi unde există pericol de explozie.

△PERICOL

Pericol de accidentare!

→ Nu utilizați aparatul fără acoperiș de protecție împotriva obiectelor în cădere în zonele unde există pericolul accidentării operatorului prin obiectele căzătoare. → Operatorul trebuie să folosească aparatul conform specificațiilor acestuia. Acesta trebuie să respecte condițiile locale și în timpul utilizării să fie atent la terți, în special la copii.

cale și în timpul utilizării să fie atent la terți, în special la copii.

→ Trebuie respectate măsurile, regulile și prevederile valabile pentru vehicule. → Înainte de începerea lucrului, operatorul trebuie să se asigure că toate dispozitivele de protecție sunt montate și funcționează în mod corespunzător. → Operatorul aparatului este responsabil pentru accidentele care implică alte persoane sau proprietatea acestora. → Aveți grijă ca operatorul să poarte haine strâmte. Operatorul trebuie să poarte de asemenea pantofi rezistenți și să evite hainele largi. → Înainte de pornire verificați imediata apropiere a aparatului (de ex. copii). Aveți grijă să existe o bună vizibilitate! → Nu lăsați aparatul nesupravegheat în timp ce motorul este în funcțiune. Operatorul poate părăsi aparatul abia după ce motorul a fost oprit, aparatul a fost imobilizat și cheia a fost scoasă. → Pentru a preveni folosirea aparatului de persoane neautorizate, scoateți cheia aparatului. → Aparatul poate fi folosit numai de persoane instruite în manipularea acestuia sau care și-au dovedit abilitatea de a opera aparatul și au fost însărcinate în mod expres cu utilizarea aparatului. → Aparatul nu este destinat pentru a fi folosit de persoane (inclusiv copii) cu capacități psihice, senzoriale sau mintale limitate sau de persoane care nu dispun de experiența și/sau cunoștința necesară, cu excepția acelor cazuri în care ele sunt supravegheate de o persoană responsabilă de siguranța lor sau au fost instruite de către această persoană în privința utilizării aparatului. → Nu lăsați copii nesupravegheați, pentru a vă asigura că nu se joacă cu aparatul.

Pericol de deteriorare! Nu măturați benzi, sfori sau sârme, pentru că aceștia se pot înfășura pe cilindrul de măturare.

Pericol de deteriorare! Nu măturați benzi, sfori sau sârme, pentru că acestea se pot înfășura pe cilindrul de măturare.

Indicații de siguranță pentru regimul de deplasare

PERICOL

Pericol de accidentare! Verificați capacitatea portantă a solului înainte de deplasare.

PERICOL

Pericol de accidentare și de rănire!

Pericol de răsturnare în cazul unor pante prea mari.

- Urcați numai pe pante de până la 14 % în direcția de deplasare.

Pericol de răsturnare la viraje rapide (în special la curbele la stânga).

- Mergeți încet în curbe.

Pericol de răsturnare în cazul în care suprafața nu este stabilă.

- Mișcați aparatul numai pe suprafețe stabile.

Pericol de răsturnare în cazul unei înclinări laterale prea mari.

- În direcția perpendiculară pe direcția de mers urcați numai pe pante de până la maxim 10%.

Instrucțiuni de siguranță referitoare la aparatele acționate de acumulator

Indicație: Garanția este valabilă numai dacă se folosesc acumulatorii și încărcătoarele recomandate de Kärcher.

– Respectați neapărat instrucțiunile producătorului acumulatorului și ale producătorului încărcătorului. Respectați legislația privind manipularea acumulatorilor. – Nu lăsați acumulatorii să stea mult descărcați; ei trebuie încărcați cât mai repede posibil. – Pentru a evita curenții de conturnare, aveți grijă ca acumulatorii să fie mereu curați și uscați. Feriți-i de murdărire, de exemplu prin pulberi metalice. – Nu așezați unelte sau obiecte similare pe acumulator. Pericol de scurtcircuit și explozie. – În apropierea acumulatorului sau a spațiului unde se încarcă acumulatorul este interzis focul deschis, generarea de scântei și fumatul. Pericol de explozie. – Nu atingeți părțile componente fierbinți, de ex. motorul (pericol de arsuri). – Atenție la manipularea acidului de baterie. Se vor respecta instrucțiunile de siguranță corespunzătoare! – Acumulatorii consumați trebuie eliminați în mod ecologic, conform Directivei 91/157/CEE.

Aparate cu golire pe partea inferioară

△PERICOL

Pericol de accidentare!

→ În cazul lucrărilor la clapeta de golire superioară ridicați de tot rezervorul de mizerie și asigurați-l. → Aplicați siguranța doar în afara zonei de pericol.

Acoperișul de protecție (opțional) al șoferului oferă protecție contra obiectelor căzătoare mai mari. Însă nu oferă protecție la răsturnare!

→ Verificați zilnic acoperișul de protecție cu privire la deteriorări. → La deteriorarea acoperișului de protecție, chiar și a elementelor separate, acoperișul trebuie înlocuit în totalitate. → Orice modificare a acoperișului de protecție cât și montarea altor elemente, componente și unități constructive decât cele aprobate de Kärcher nu sunt permise și limitează în anumite condiții funcția acoperișului de protecție.

Indicații de siguranță pentru transportul aparatului

→ Țineți cont de greutatea în stare goală (greutatea de transport) a aparatului în cazul transportului pe trailere sau alte autovehicule. → Pentru transportul aparatului scoateți ștecherul bateriei și fixați bine aparatul.

Indicații de siguranță pentru întreținere și îngrijire

→ Înaintea curățării și întreținerii aparatului, a înlocuirii componentelor sau a trecerii la altă funcție, aparatul trebuie oprit și trebuie scoasă cheia de contact. → La aparatele cu o baterie de tracțiune, bateria trebuie deconectată de la sistemul electric al aparatului prin punctul de decuplare al bateriei (ștecărul bateriei) la toate lucrările de întreținere și reparații. → În cazul lucrărilor la instalația electrică decuplați acumulatorul. Pentru aceasta deconectați mai întâi borna minus, apoi borna plus. Reconectarea se face în succesiune inversă. Conectați mai întâi borna plus, apoi borna minus. → Curățarea aparatului nu trebuie să se facă cu furtunul sau cu jet de apă la presiune înaltă (pericol de scurtcircuit sau alte deteriorări). → Reparațiile vor fi efectuate numai de service-uri autorizate sau de specialiști în domeniu care cunosc normele de protecție relevante. → Aparatele trebuie să fie verificate din punctul de vedere al siguranței în exploatare în funcție de reglementările locale pentru aparatele de uz comercial folosite în mai multe locuri. → Efectuați lucrările la acest aparat întotdeauna cu mănuși potrivite.

Funcționarea

Mașina de măturat funcționează după principiul fărașului.

– Cilindrul de măturare rotativ transportă murdăria direct în rezervorul de murdărie. – Mătura laterală curăță colțurile și muchiile de pe suprafața de măturat și transportă murdăria pe banda cilindrului de măturare. – Praful fin este aspirat de suflanta de aspirare prin filtrul de praf.

Indicații referitoare la descărcare

⚠ Pericol

Pericol de accidentare și de deteriorare! La încărcare țineți cont de greutatea aparatului.

Masa (fără baterii) 560 kg*
Masa (cu baterii) 860 kg*
* Cu accesoriiile montate greutatea apara-tului este considerabil mai mare.

→ Nu folosiți stivuitor.

→ Pentru încărcarea aparatului utilizați o rampă sau o macara corespunzătoare! → La utilizarea unei rampe aveți grijă la următoarele:

Gardă la sol: 70 mm.

→ Dacă mașina se livrează pe un palet, trebuie să construiți o rampă de descărcare din scândurile livrate împreună cu aparatul.

Instrucțiunile referitoare la montare se găsesc la pagina 2 (interiorul copertei).

Observație importantă: fiecare scândură trebuie fixată cu câte 2 șuruburi.

Figură mașină de măturat Elemente de operare

Figura A

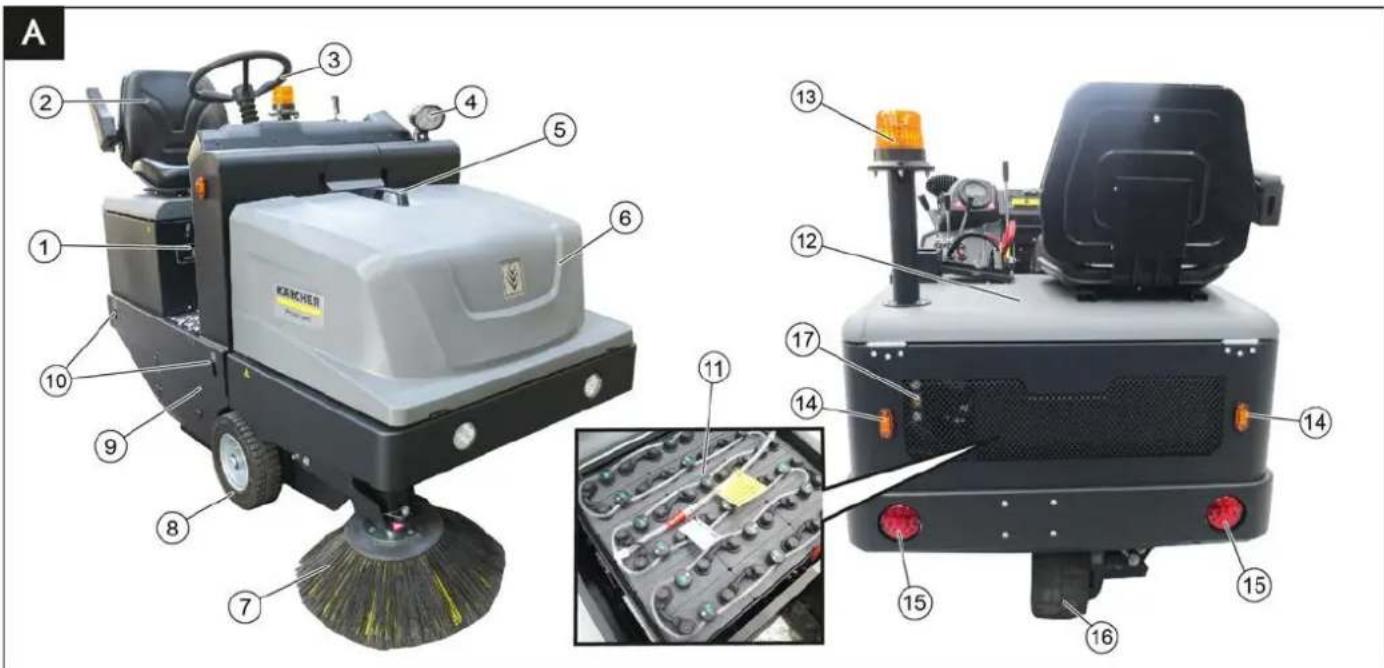

1 Plăcuța de tip 2 Scaun (cu comutator de contact) 3 Volan 4 Spot albastru (opțional) 5 Mâner cu buton de blocare 6 Capacul aparatului 7 Mătură laterală, dreapta 8 Roată din față 9 Acces cilindru de măturare 10 Punct de fixare 11 Set de acumulatori (numai în pachetul de livrare al KM 105/180 R Bp Pack) 12 Capotă motor 13 Girofar 14 Semnalizator (opțional) 15 Faruri din spate (opțional) 16 Roată de acționare 17 Vizor ulei hidraulic

Figura B

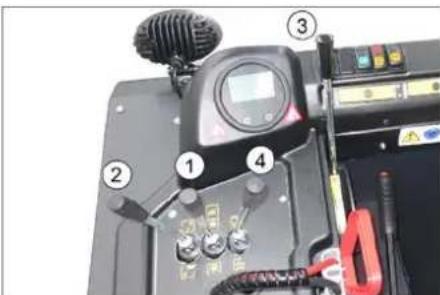

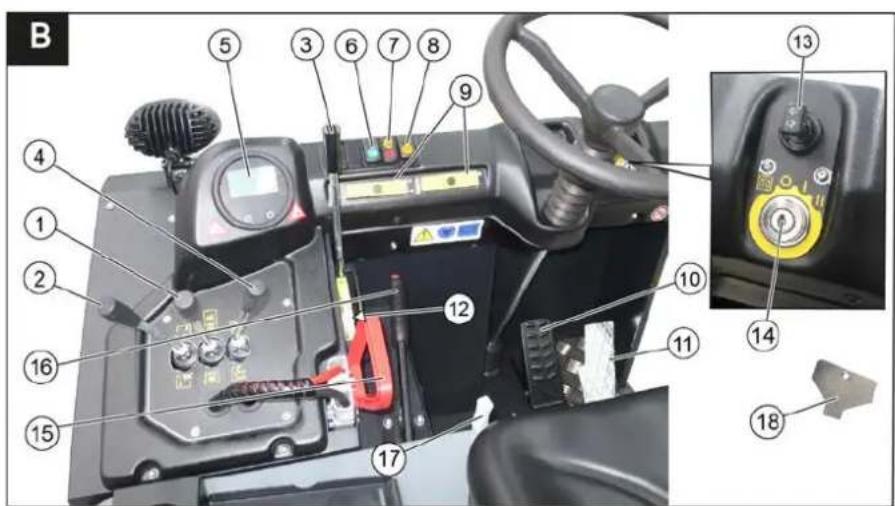

1 Maneta de comandă pentru mătura cilindrică și mătura laterală. Maneta spre înainte: Mătura cilindrică pornită și mătura laterală coborâtă și pornită. Maneta spre înapoi: Mătura cilindrică pornită. 2 Manetă de operare rezervor de mizerie. Ridicarea/coborârea rezervorului de mizerie. 3 Manetă de comandă pentru mătură cilindrică. Ridicare și coborâre mătură cilindrică. 4 Manetă de operare clapetă rezervor. Închidere/deschidere capac rezervorului. 5 Lămpi de control și afișaj. 6 Comutator lumini (opțional). 7 Comutator suflantă și sistem de curățare filtru. Poziție centrală: Sistem de curățare filtru și suflantă oprite. Poziție față: Suflantă pornită. Poziție spate: Curățarea filtrului, pornit.

8 Comutator claxon 9 Siguranțe 10 Pedală de frânare 11 Pedală de deplasare înainte/înapoi 12 Reglare suplimentară uzură / reglare oglindă măturare mătură cilindrică 13 Comutator lumini intermitente (opțional) 14 Contact aprindere. Poziția 0: Oprise motor. Poziția 1: Aprindere pornită. Poziția 2: Pornire motor. 15 Fișa acumulator 16 Frâna de imobilizare 17 Manetă pentru reglarea scaunului 18 Cheie pentru accesul la valțul de măturare

Lămpi de control și afișaj

Figura C

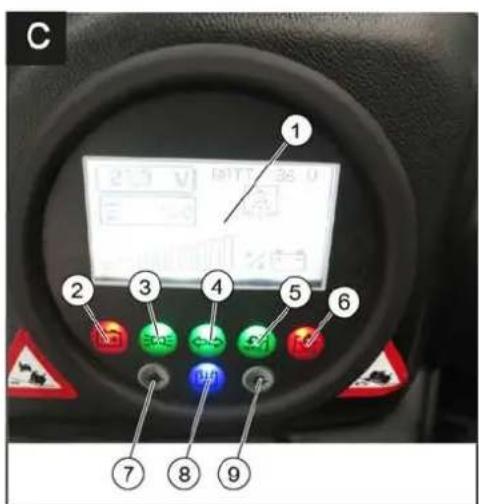

1 Afișaj pe display (capacitatea bateriei) 2 Control încărcare baterie 3 Indicator de lumină de lucru 4 Lampă de control lumină de semnalizare 5 Indicator clapetă rezervor de material măturat, deschis

6 Lumină de avertizare clapetă rezervor de material măturat, închis 7 nu este alocat 8 Afișaj de curățare a filtrului, activ 9 nu este alocat

Înainte de punerea în funcțiune

Blocarea/deblocarea frânei de imobilizare

→ Eliberați frâna de imobilizare în timp ce țineți pedala de frână apăsată. → Trageți frâna de imobilizare în timp ce țineți pedala de frână apăsată.

Punerea în funcțiune

Observații generale

→ Amplasați mașina de măturat pe o suprafață plană. → Scoateți cheia de contact. → Blocați aparatul folosind frâna de imobilizare.

Lucrări de verificare și întreținere

Zilnic înaintea utilizării

→ Verificați nivelul de încărcare a bateriilor, încărcați bateriile, dacă este nevoie (vezi capitolul "Încărcarea bateriilor"). → Verificați cilindrul de măturare și mătura laterală pentru a vedea dacă sunt uzate și dacă nu s-au prins benzi în ele. → Verificați roțile dacă nu s-au prins benzi în ele. → Verificați funcționarea tuturor elementelor de comandă. → Verificați aparatul în privința deteriorărilor.

Notă: Descrierea o găsiți în capitolul Îngrijirea și întreținerea.

Măsuri de siguranță acumulatori

Când umblați cu acumulatorii, respectați neapărat următoarele avertismente:

	Respectați indicatiile de pe acumulator, din instrucțiunile de utilizare și din manualul de utilizare ale vehiculului!
	Purtați protectie pentru ochi!
	Țineți copiii departe de acizi și acumulatori!
	Pericol de explozie!
	Este interzisă folosirea focului deschis, provocarea de scântei și fumatul!
	Pericol de accidentare!

	Prim ajutor
	Simbol de avertizare
	Scoaterea din uz
	Nu aruncați acumulatorii în gu-noiul menajer!
	Tensiune electrică periculoasă!

Pericol

Pericol de explozie! Nu așezați unelte sau alte obiecte similare pe acumulator, adică pe polii acesteia și pe conexiunile dintre celule.

Pericol

Pericol de accidentare! Nu lăsați să ajungă plumb pe răni. După ce lucrați cu acumulatori, spălați-vă mereu pe mâini.

△PERICOL

Pericol de incendiu și explozie!

– Este interzis fumatul și folosirea focului deschis. - Încăperile unde se încarcă acumulatori trebuie să fie bine aerisite, deoarece în timpul încărcării se formează un gaz puternic exploziv.

⚠ Pericol

Pericol de arsuri cauzate de acizi!

• Dacă v-ați stropit cu acid în ochi sau pe piele, clătiți cu multă apă. — Apoi mergeți imediat la un medic.
• Spălați cu apă hainele contaminate.

Încărcarea acumulatorilor

PRECAUȚIE

Înainte de utilizare încărcați acumulatorii.

△PERICOL

Pericol de accidentare! Respectați reglementările referitoare la siguranță cu privire la tratarea bateriilor. Respectați instrucțiunile producătorului încărcătorului. Citiți instrucțiunile de utilizare anexate ale producătorului și respectați-le. Încărcați acumulatoarele numai cu un încărcător adecvat.

△PERICOL

Pericol de arsuri acide. Reumplerea apei atunci când bateria este descărcată poate duce la scurgeri de acid! Folosiți ochelari de protecție atunci când manipulați acidul din baterie și respectați reglementările pentru a preveni rănirea precum și distrugerea hainelor. Spălați imediat cu multă apă eventualii stropi de acid de pe piele sau de pe îmbrăcăminte.

PRECAUȚIE

Pericol de deteriorare. Pentru completarea lichidului din acumulator folosiți numai apă distilată sau desalinizată (VDE 0510). Nu

folosiți aditivi (așa-numiți amelioratori), deoarece garanția își poate pierde valabilitatea.

→ Așezați dispozitivul în siguranță în încăperi uscate, cu aerisire suficientă.

→ Deschideți capota motorului. Indicație: Capota trebuie să rămână deschisă pe parcursul încărcării.

→ Scoateți ștecherul bateriei de la mașină și conectați-l la conectorul încărcătorului.

→ Introduceți ștecherul încărcătorului într-un conector normal de 16 A, încărcătorul începe să încarce automat.

→ Încărcați bateria conform instrucțiunilor din manualul de operare a încărcătorului. Încărcătoarele recomandate (adecvate pentru acumulatorii folosiți) sunt reglate electronic și încheie procesul de încărcare automat.

→ Indicație: Când acumulatoarele sunt încărcate, deconectați mai întâi încărcătoarele de la rețeaua de curent și apoi de la acumulatoare.

Baterii recomandate, încărcătoare Indicație

Varianta KM 105/180 R Bp Pack (1.186-051.0) este furnizată cu baterii și încărcător.

Varianta KM 105/180 R Bp (1.186-050.0) este furnizată fără baterii și încărcător.

Vă recomandăm următoarele baterii și încărcătoare:

	Nr. de comandă
Pachet de acumulatori 36 V, 240 Ah, (în jgheab, cu întreținere redusă) *	6.981-067.0
Încărcător 36 V, 40 A 6	981-066.0
* aparatul trebuie prevăzut cu 1 set de baterii

Nu vă recomandăm utilizarea altor baterii și încărcătoare, acestea pot fi utilizate doar după consultarea serviciului pentru clienți KÄRCHER.

Verificarea și corectarea nivelului de lichid al acumulatorului

PRECAUȚIE

Respectați neapărat indicațiile producătorului bateriei și procedați în conformitate.

Verificarea stării de încărcare a acumulatorului

Starea de încărcare a bateriei este afișată pe afișajul mașinii de măturat.

Dacă indicatorul de încărcare a bateriei este roșu:

Bateria este descărcată. Regimul de măturare se întrerupe automat (repornirea regimului de măturare este posibilă numai după încărcarea bateriei). → Duceți aparatul direct la stația de încărcare și evitați pantele. → Încărcați acumulatorul.

Funcționarea

Reglarea scaunului șoferului

1 Manetă pentru reglarea scaunului 2 Scaun șofer

→ Trageți maneta pentru reglarea scaunului spre exterior. → Mutați scaunul, eliberați maneta și fixați-o. → Prin mișcarea scaunului înainte și înapoi verificați dacă este blocat.

Pornirea aparatului

Notă: Aparatul este dotat cu un comutator de contact la scaun. La părăsirea scaunului de șofer aparatul se oprește.

Indicație: Filtrul fin de praf este curățat automat la pornirea dispozitivului.

→ Așezați-vă pe scaunul șoferului. → Blocați aparatul folosind frâna de imobilizare. → Introduceți cheia de contact în contact. → Rotiți cheia de contact în poziția „I”. Aparatul este în stare de funcționare. → Rotiți cheia de contact în poziția „II”. Aparatul poate fi deplasat. Indicație: Indicatorul capacității bateriei indică după cca. 10 secunde starea reală de încărcare.

Deplasarea aparatului

→ Apăsați pedala de frânare și țineți-o apăsată. → Eliberați frâna de imobilizare.

Deplasarea înainte

→ Apăsați lent pedala de accelerație spre față.

Deplasarea în spate

Pericol

Pericol de accidentare! Când mergeți în spate, aveți grijă să nu periclitați nicio persoană, eventual cereți instructaj în acest sens.

→ Apăsați lent pedala de accelerație spre spate.

Manevrarea

→ Pedala de deplasare permite reglarea vitezei de deplasare fără trepte. → Evitați să acționați brusc pedala.

Frânarea

→ Dacă eliberați pedala, aparatul este frânat și se oprește singur.

Indicație: Efectul de frânare poate fi accentuat prin apăsarea frânei de picior.

Trecerea peste obstacole

Trecerea peste obstacole fixe de până la 70 mm:

→ Treceți încet și cu grijă peste ele. Trecerea peste obstacole fixe de peste 70 mm: → Trecerea peste obstacole se va face numai folosind o rampă adecvată.

Regim de măturare

ATENȚIE

Nu măturați benzi de ambalare, sărme sau alte obiecte similare, deoarece acestea pot duce la deteriorarea mecanismului de măturare.

Notă: Pentru a atinge un rezultat optim de curățare, viteza de deplasare trebuie adaptată la condițiile existente.

Indicație: Filtrul fin de praf este curățat automat la fiecare 10 minute în timpul funcționării.

Indicație: Când lucrați frecvent în zona cu praf fin, filtrul trebuie curățat și apăsând întrerupătorul de curățare a filtrului.

Curățați manual filtrul de praf fin.

→ Curățați filtrul de praf fin cu butonul de curățare a filtrului.

Manetă de operare

1 Maneta de comandă pentru mătura cilindrică și mătura laterală 2 Manetă de operare rezervor de mizerie 3 Manetă de comandă pentru mătură cilindrică

4 Manetă de operare clapetă rezervor Maneta de comandă pentru mătura cilindrică și mătura laterală

→ Maneta de comandă (1) spre înainte: Mătura cilindrică pornită și mătura laterală coborâtă și pornită. → Maneta de comandă (1) spre înapoi: Mătura cilindrică pornită.

Manetă de operare rezervor de mizerie

→ Manetă de operare rezervor de mizerie (2) în față: rezervorul de mizerie coboară.

→ Manetă de operare rezervor de mizerie (2) în spate: rezervorul de mizerie se ridică.

Manetă de operare cilindru de măturare

→ Maneta de comandă pentru mătura cilindrică (3) spre înainte: Mătura cilindrică se ridică. → Maneta de comandă pentru mătura cilindrică (3) spre înapoi: Mătura cilindrică coboară.

Manetă de operare clapetă rezervor

→ Manetă de operare clapetă rezervor (4) în față: clapeta rezervorului de mizerie se deschide. Indicație: Lampa indicatoare verde trebuie să se aprindă.

→ Manetă de operare clapetă rezervor (4) în spate: clapeta rezervorului de mizerie se închide.

Indicație: Lampa indicatoare roșie trebuie să se aprindă.

Măturarea podelelor uscate

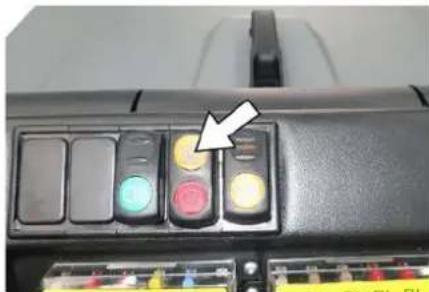

→ Porniți suflanta. → În cazul curățării suprafețelor: Maneta de comandă pentru mătura cilindrică și mătura laterală (1) spre înapoi: Mătura cilindrică pornită. Maneta de comandă pentru mătura cilindrică (3) spre înapoi: Mătura cilindrică coboară. → Manetă de operare clapetă rezervor (4) în față: capacul rezervorului se deschide. Indicație: Lampa indicatoare verde trebuie să se aprindă. → La curățarea marginilor laterale: Maneta de comandă pentru mătura cilindrică și mătura laterală (1) spre înainte: Mătura cilindrică pornită, mătura laterală pornită și coboară. Maneta de comandă pentru mătura cilindrică (3) spre înapoi: Mătura cilindrică coboară.

Măturarea podelelor umede sau uscate

→ Opriți suflanta. → În cazul curățării suprafețelor: Maneta de comandă pentru mătura cilindrică și mătura laterală (1) spre înapoi: Mătura cilindrică pornită. Maneta de comandă pentru mătura cilindrică (3) spre înapoi: Mătura cilindrică coboară.

→ Manetă de operare clapetă rezervor (4) în față: capacul rezervorului se deschide. Indicație: Lampa indicatoare verde trebuie să se aprindă.

→ La curățarea marginilor laterale: Maneta de comandă pentru mătura cilindrică și mătura laterală (1) spre înainte: Mătura cilindrică pornită, mătura laterală pornită și coboară. Maneta de comandă pentru mătura cilindrică (3) spre înapoi: Mătura cilindrică coboară.

Golirea rezervorului de mizerie

PERICOL

Pericol de accidentare!

→ În timpul procesului de golire, în raza de acțiune a utilajului nu trebuie să se afle persoane sau animale.

Pericol de răsturnare!

→ Amplasați aparatul pe o suprafață plană în timpul procesului de golire.

⚠AVERTIZARE

Pericol de strivire!

→ Nu introduceți mâna între tijele mecanismului de golire. Nu staționați sub rezervorul ridicat.

ATENȚIE

Pericol de rănire și deteriorare a aparatului!

→ Există pericolul aruncării cu obiecte măturate datorită rotirii cilindrului de măturare în timpul procesului de golire. Mențineți o distanță corespunzătoare față de cilindru.

→ Ridicați mătura cilindrică și mătura laterală cu maneta de comandă: maneta de comandă 1 în mijloc și maneta de comandă 3 spre înainte. → Închideți clapeta rezervorului, împingeți maneta de operare (4) în spate. Indicație: lampa indicatoare verde trebuie să se aprindă. → Ridicați rezervorul de mizerie, împingeți maneta de operare (2) în spate. → Apropiați-vă încet de recipientul de colectare. → Blocați aparatul folosind frâna de imobilizare. → Deschideți clapeta rezervorului, pentru aceasta împingeți maneta de operare a clapetei rezervorului (4) în față și goliți rezervorul de mizerie. Indicație: lampa indicatoare roșie trebuie să se aprindă.

→ Închideți clapeta rezervorului, pentru aceasta trageți maneta de operare a clapetei rezervorului (4) în spate, până la capăt, să se blocheze. Indicație: lampa indicatoare verde trebuie să se aprindă. → Eliberați frâna de imobilizare. → Îndepărtați-vă încet de la recipientul de colectare. → Coborâți rezervorul de mizerie până la capăt, pentru aceasta împingeți maneta de operare a rezervorului de mizerie (2) în față.

Oprirea aparatului

→ Apăsați pedala de frânare și țineți-o apăsată. → Blocați aparatul folosind frâna de imobilizare. → Rotiți cheia de contact în poziția 0 și apoi scoateți-o.

Transportul

PERICOL

Deteriorări intervenite în urma transportului!

→ Țineți cont de greutatea în stare goală (greutatea de transport) a aparatului în cazul transportului pe trailere sau alte autovehicule. → În cazul transportării în vehicule, asigurați aparatul contra derapării și răsturnării conform normelor în vigoare. → Rotiți cheia de contact în poziția 0 și apoi scoateți-o. → Blocați aparatul folosind frâna de imobilizare. → Fixați aparatul de punctele de blocare folosind curele, frânghii sau lanțuri. → Fixați roțile aparatului cu o pană. → În timpul transportării mașinii de măturat, decuplați bateria.

Depozitare/scoatere din funcțiune

PERICOL

Pericol de rănire și deteriorare a aparatului! La depozitare, țineți cont de greutatea aparatului.

→ Amplasați mașina pe o suprafață plană, într-un mediu uscat, fără pericol de îngheț. Acoperiți-o pentru a o proteja de praf. → Ridicați cilindrul de măturare și măturile laterale pentru a evita deteriorarea perilor.

→ Închideți clapeta rezervorului.

→ Rotiți cheia de contact în poziția 0 și apoi scoateți-o.

→ Blocați aparatul folosind frâna de imobilizare.

→ Asigurați aparatul pentru ca să nu se poată deplasa din greșeală.

Dacă nu utilizați mașina de măturat pe o perioadă mai îndelungată, țineți cont și de următoarele:

→ Curățați exteriorul și interiorul mașinii de măturat. → Scoateți ștecherul bateriei. → Încărcați acumulatorul și reîncărcați-l la un interval de aproximativ 2 luni.

Îngrijirea și întreținerea

⚠ PRECAUȚIE

Pericol de deteriorare din cauza scurtcircuitului!

→ Când lucrați la instalația electrică sau înainte de a deschide capacele electrice, bateria trebuie deconectată sau conectorul bateriei trebuie deconectat.

ATENȚIE

Pericol de deteriorare!

→ Nu spălați filtrul de praf fin. → Reparațiile vor fi efectuate numai de service-uri autorizate sau de specialiști în domeniu care cunosc normele de protecție relevante. → Aparatele pentru uz comercial folosite în mai multe locuri trebuie supuse unei verificări de siguranță conform VDE 0701.

Observații generale

→ Amplasați mașina de măturat pe o suprafață plană. → Rotiți cheia de contact în poziția 0 și apoi scoateți-o. → Blocați aparatul folosind frâna de imobilizare.

Curățarea

PRECAUȚIE

Pericol de deteriorare!

→ Curățarea aparatului nu trebuie să se facă cu furtunul sau cu jet de apă la presiune înaltă (pericol de scurtcircuit sau alte deteriorări).

Curățarea interiorului aparatului

△PERICOL

Pericol de accidentare!

→ Purtați mască de protecție împotriva prafului și ochelari de protecție. → Curățați aparatul cu o cârpă. → Curățați aparatul cu aer comprimat.

Curățarea exteriorului aparatului

→ Curățați aparatul la exterior cu o cârpă umedă îmbibată cu soluție de curățare ușoară.

Notă: Nu utilizați agenți de curățare agresivi.

Intervale de întreținere

Notă: Contorul pentru orele de funcționare indică intervalele de întreținere.

Întreținerea de către client

Notă: În cazul întreținerii de către client, toate lucrările de service și de întreținere trebuie să fie efectuate de un specialist. Dacă este nevoie, se poate apela la ajutorul unui partener Kärcher autorizat.

Lucrări de întreținere zilnice:

→ Verificați nivelul de încărcare a bateriilor, încărcați bateriile, dacă este nevoie (vezi capitolul "Încărcarea bateriilor"). → Verificați cilindrul de măturare și mătura laterală pentru a vedea dacă sunt uzate și dacă nu s-au prins benzi în ele. → Verificați roțile dacă nu s-au prins benzi în ele. → Verificați funcționarea tuturor elementelor de comandă.

→ Verificați aparatul în privința deteriorărilor. → Curățați filtrul de praf cu butonul de curățare a acestuia.

Lucrări de întreținere săptămânale:

→ Verificați instalația hidraulică. → Verificați nivelul uleiului hidraulic. → Verificați nivelul agentului de frânare. → Verificați uzura barelor de etanșare, în caz că este necesar înlocuiți-le. → Verificați și ungeți capacul rezervorului.

Întreținere după uzură:

→ Înlocuiți barele de etanșare. → Reglați și eventual schimbați garniturile laterale. → Înlocuiți cilindrul de măturare. → Înlocuiți mătura laterală.

Notă: Descrierea o găsiți în capitolul Lucrări de întreținere.

Întreținerea de către service

Întreținere după 50 de ore de funcționare:

→ Comandați prima întreținere de la serviciul pentru clienți, conform listei de inspecții.

Întreținere după 250 de ore de funcționare:

→ Comandați prima întreținere de la serviciul pentru clienți, conform listei de inspecții.

Pentru a avea dreptul la garanție, în perioada de garanție toate lucrările de service și de întreținere trebuie să fie efectuate de un service Kärrcher autorizat, conform caietului de service.

Lucrări de întreținere

Pregătirea:

→ Amplasați mașina de măturat pe o suprafață plană. → Rotiți cheia de contact în poziția 0 și apoi scoateți-o. → Blocați aparatul folosind frâna de imobilizare.

Asigurarea rezervorului pentru material măturat ridicat

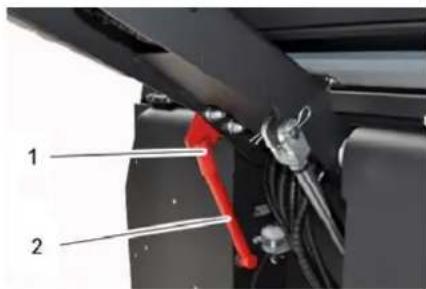

PERICOL

Pericol de accidentare! Introduceți întotdeauna știftul de siguranță în cazul ridicării rezervorului de murdărie.

Aplicați siguranța doar în afara zonei de pericol.

1 Suport stift de siguranță 2 Știft de siguranță → Rabatați în sus stiftul de siguranță pentru golire superioară și introduceți-l în suport (asigurați-l).

Înlocuirea bateriilor

ATENȚIE

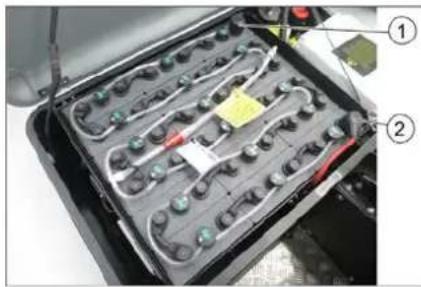

La introducerea bateriilor, respectați orientarea polilor bateriei. Introducerea polilor se face în direcția de deplasare spre stânga. Bateriile pot fi înlocuite doar în seturi. Înlocuirea poate fi efectuată doar de către specialiști calificați.

→ Datorită greutății ridicate (300 kg), înlocuirea trebuie făcută cu o macara.

Polii bateriei - în direcția de deplasare spre stânga

1 Pol negativ

2 Pol pozitiv

→ La demontarea acumulatorului aveți grijă să desprindeți mai întâi polul negativ. → Fixați cablurile de macara la cele patru inele ale setului de baterie și scoateți bateriile cu grijă.

Verificarea nivelului uleiului hidraulic și adăugarea uleiului

INDICAȚIE

Rezervorul de murdărie nu poate fi în poziție ridicată.

→ Deschideți capota motorului.

2 Capac de închidere, orificiu de umplere a uleiului

3 Recipient (fără funcție)

→ Verificați nivelul uleiului hidraulic prin vizor.

- Nivelul de ulei trebuie să fie între marcajele „MIN” și „MAX”.

– Dacă nivelul de ulei este sub marcajul „MIN”, completați cu ulei hidraulic.

→ Deșurubați capacul de închidere a orificiului de umplere a uleiului. → Curățați zona de umplere. → Completați cu ulei hidraulic.

Tipul de ulei: vezi datele tehnice

→ Înșurubați capacul de închidere al orificiului de umplere a uleiului.

Verificarea instalației hidraulice

→ Blocați aparatul folosind frâna de imobilizare. → Porniți motorul.

Întreținerea sistemului hidraulic se realizează doar de către departamentul pentru clienți autorizat.

→ Verificați toate furtunurile hidraulice și racordurile pentru a vedea dacă sunt etanșe.

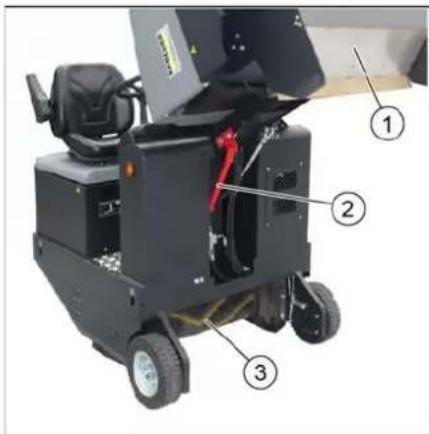

Verificarea cilindrului de măturare ⚠PERICOL

Pericol de accidentare! Introduceți întotdeauna știftul de siguranță în cazul ridicării rezervorului de murdărie.

Aplicați siguranța doar în afara zonei de pericol.

1 Rezervor pentru murdăria măturată 2 Știft de siguranță 3 Cilindru de măturat → Parcați aparatul. → Ridicați rezervorul de material măturat golit, până la poziția finală. Cilindrul cu perii este vizibil.

Asigurați rezervorul de material măturat. Consultați capitolul „Fixarea rezervorului pentru material măturat ridicat”.

→ Rotiți cheia de contact în poziția 0 și apoi scoateți-o. → Verificați dacă cilindrul cu perii prezintă urme de deteriorare, îndepărtați benzile sau șnururile înfășurate. → Îndoiți tija de siguranță în suport (rezervorul pentru material măturat ridicat nu este fixat). → Coborâți rezervorul de murdărie până în poziția finală.

Înlocuirea cilindrului de măturare

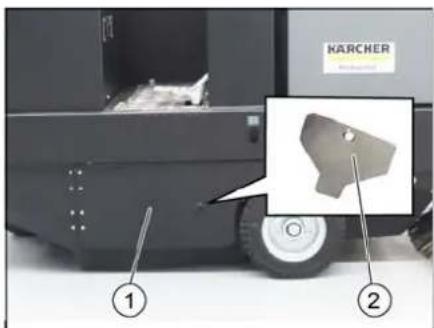

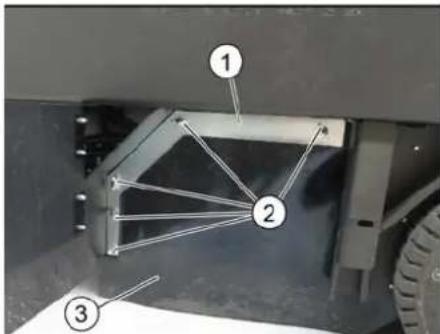

1 Capac lateral, dreapta 2 Cheie pentru accesul la valțul de măturare → Ridicați rezervorul de material măturat golit, până la poziția finală.

Asigurați rezervorul de material măturat. Consultați capitolul „Fixarea rezervorului pentru material măturat ridicat”.

→ Deschideți învelișul lateral cu cheia.

3 Garnitură laterală

→ Deșurubați piulițele fluture. → Scoateți colierul. → Trageți garnitura laterală spre exterior. → Deșurubați șurubul de fixare de la suportul cilindrului de măturare și rabatați suportul în afară. → Scoateți cilindrul de măturare.

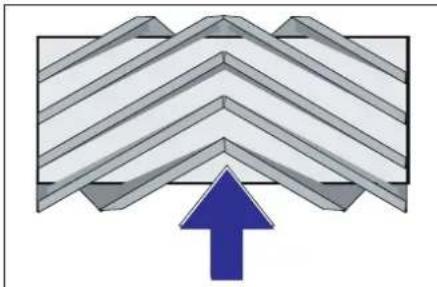

Poziția de montare a cilindrului de măturare în direcția de deplasare (imagine de sus) Notă: Atenție la poziția garniturii de perii la montarea noului cilindru de măturare.

→ Montați noul cilindru de măturare. Canelurile de pe cilindrul de măturare trebuie aplicate pe camele culiselor aflate față în față.

Indicație: Zona de măturare trebuie setată din nou după montarea noului cilindru de măturare.

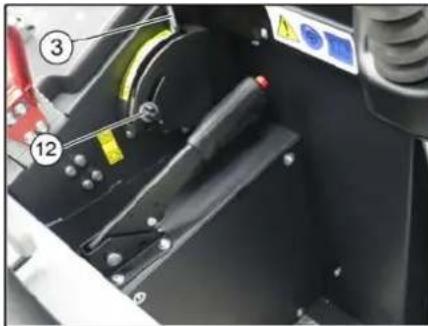

Verificarea și reglarea zonei de măturare a cilindrului de măturare

Indicație: Zona de măturare este reglată la 80 mm din fabrică. Aceasta trebuie reglată treptat în funcție de uzura cilindrului de măturare.

→ Opriți suflanta de aspirare. → Aduceți mașina de măturat pe o suprafață plană și netedă, acoperită vizibil cu praf sau cretă. → Maneta de comandă pentru mătura cilindrică și mătura laterală (1) spre înapoi: mătura cilindrică pornită. Maneta de comandă pentru mătura cilindrică (3) spre înapoi: mătura cilindrică coboară. → Lăsați mătura cilindrică să funcționeze cca. 10 secunde. → Maneta de comandă pentru mătura cilindrică și măturile laterale (1) în mijloc. Maneta de comandă pentru mătura cilindrică (3) spre înainte: mătura cilindrică se ridică. → Ridicați rezervorul de mizerie. → Deplasați aparatul în spate.

→ Verificați zona de măturare.

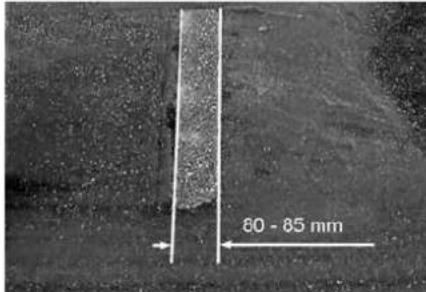

Forma zonei de măturare trebuie să constituie un triunghi dreptunghic echilateral, cu o lățime de 80-85 mm.

→ Deschideți și reglați șurubul opritorului reglării suplimentare pentru uzură (12). Opritor în sus: oglindă de măturare mai îngustă. Opritor în jos: oglindă de măturare mai lată.

→ Strângeți din nou șurubul opritorului. → Verificați oglinda măturii cilindrice așa cum a fost deja descris.

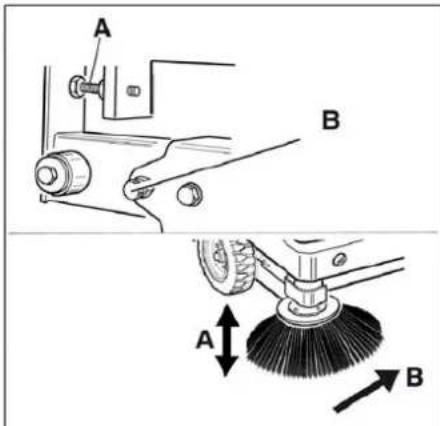

Verificarea și reglarea zonei de măturare a măturilor laterale

→ Ridicați măturile laterale. → Aduceți mașina de măturat pe o suprafață plană și netedă, acoperită vizibil cu praf sau cretă. → Coborâți mătura laterală cu maneta de comandă și lăsați-o să funcționeze cca. 10 secunde. → Ridicați măturile laterale. → Deplasați aparatul în spate. → Verificați zona de măturare.

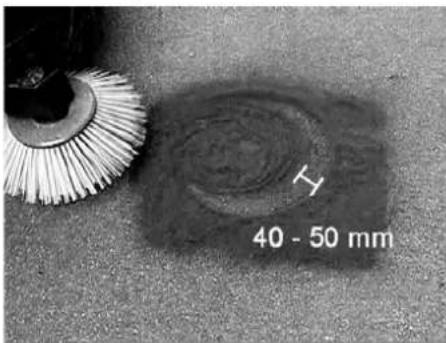

Lățimea zonei de măturare trebuie să fie între 40-50 mm.

→ Corectați zona de măturare cu cele două șuruburi de reglare. → Verificați zona de măturare.

Reglarea garniturilor laterale ⚠PERICOL

Pericol de accidentare! Introduceți întotdeauna știftul de siguranță în cazul ridicării rezervorului de murdărie.

→ Ridicați rezervorul de material măturat golit, până la poziția finală. Asigurați rezervorul de material măturat. Consultați capitolul „Fixarea rezervorului pentru material măturat ridicat”. → Deschideți învelișul lateral conform instrucțiunilor din cap. „Înlocuirea cilindrului de măturare“. → Slăbiți cele 6 șuruburi piuliță ale plăcii de prindere laterale. → Slăbiți cele 3 piulițe (SW 13) de la placa de prindere frontală. → Apăsați în jos garnitura laterală (orificiu alungit) până la obținerea unei distanțe de 1-3 mm față de podea. → Înșurubați bine plăcile de prindere. → Repetați procedeul pe cealaltă parte a aparatului.

Verificați / schimbați filtrul de praf fin. ⚠AVERTIZARE

Pericol de accidentare!

→ La efectuarea lucrărilor la instalația de filtrare purtați mască de protecție. Respectați măsurile de siguranță când manipulați pulberile fine. → Curățați filtrul de praf fin cu butonul de curățare a filtrului. → Golirea rezervorului de mizerie.

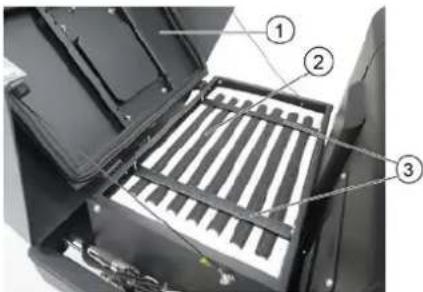

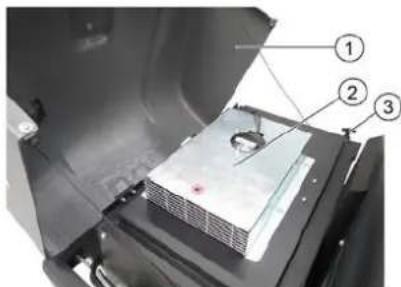

1 Capacul aparatului 2 Capac de filtru (sistem vibrator) 3 Închizătoare capac filtru (2x) → împingeți în față capacul rezervorului.

1 Capacul aparatului

→ Deschideți închizătorul. → Deschideți capacul filtrului. → Verificați filtrul de praf fin, curățați sau înlocuiți dacă este necesar.

Indicație

Înlocuirea filtrului de praf fin poate fi realizată doar de serviciul de relații cu clienții Kärcher.

→ Puneți capacul filtrului la loc și blocați-l.

Înlocuirea siguranțelor

⚠PRECAUȚIE

Pericol de deteriorare!

→ Capacele cutiilor de siguranțe nu trebuie să fie schimbate.

ATENȚIE

Folosiți numai siguranțe care au aceleași valori.

→ Deșurubați piulița moletată. → Deschideți capacul cutiei de siguranțe. → Verificați siguranțele. → Înlocuiți siguranțele arse.

FU07 Afisaj multifuncțional 5 A
FU08 Avertizor de marşarier Indicator clapetă	7.5 A
FU09 Reiuri de siguranță Suflantă de aspirare Sistem vibrator	5 A
FU10 Pompă de apă (opțional)	10 A
FU11 Instalație de iluminare (opțional) Semnalizator (opțional) Spot albastru (opțional)	10 A
FU12 Sistem de agitare pentru filtru plisat plat și filtru rotund (opțional)	15 A

Siguranța releului principal

FU 13* Releu principal 125 A

* Aceste siguranțe pot fi schimbate numai de către serviciul pentru clienți, deoarece este necesară o verificare a eventualelor erori ale aparatului.

Declarație UE de conformitate

Prin prezenta declarăm că aparatul desemnat mai jos corespunde cerințelor fundamentale privind siguranța în exploatare și sănătatea incluse în directivele UE aplicabile, datorită conceptului și a modului de construcție pe care se bazează, în varianta comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Mașină de măturat și aspirat cu post de conducere

Tip: KM 105/180 R Bp 1.186-050.0 KM 105/180 R Bp Pack 1.186-051.0

Procedura de evaluare a conformității:

2000/14/CE: Anexa V

Nivel de zgomot dB(A)

măsurat: 90

garantat: 93

Semnatarii acționează în numele și prin împuternicirea Consiliului director.

Reprezentant autorizat cu eliberarea documentelor

S. Reiser

Alfred Kärcher SE & Co. KG

Remedierea defectiunilor

Defecțiunea Remedierea
Aparatul nu se deplasează sau se deplasează încet	Așezați-vă pe scaunul șoferului, comutatorul contactului scaunului devine activ.
	Dispuneți verificarea motorului de deplasare FU 13 de către serviciul pentru clienți
	Încărcați sau înlocuiti acumulatorul
	Eliberați frâna de imobilizare
	Verificați în privința benzilor și șnururilor prinse.
	Luați legătura cu service-ul Kärcher autorizat
Șuierat în instalația hidraulică Com	oletați cu ulei hidraulic
	Luați legătura cu service-ul Kärcher autorizat
Periile se rotesc doar încet sau nu se rotesc	Verificați în privința benzilor și șnururilor prinse.
	Luați legătura cu service-ul Kärcher autorizat
Lipsă putere de aspirație sau pute-re prea mică în zona perilor	Curățați filtrul de praf
	Luați legătura cu service-ul Kärcher autorizat
Aparatul face praf Reglarea garnitu	rilor laterale
	Pornitți suflanta
	Curățați filtrul de praf
	Schimbați garniturile cutiei cu filtre
	Luați legătura cu service-ul Kärcher autorizat
Unitatea de măturare lasă mizeriile pe jos	Goliți rezervorul de mizerie
	Curățați filtrul de praf
	Înlocuiti cilindrul de măturare
	Reglați zona de măturare
	Înlocuiti benzile de garnitură a rezervorului de murdărie
	Eliminați blocarea cilindrului de măturare
	Luați legătura cu service-ul Kärcher autorizat
Rezervorul de mizerie nu se ridică sau nu coboară	Verificați siguranțele.
	Îndepărtați suporturile de siguranță de la rezervorul de material măturat
	Luați legătura cu service-ul Kärcher autorizat
Rezervorul de murdărie se rotește doar încet sau deloc	Luați legătura cu service-ul Kärcher autorizat
Defecțiuni ale componentelor acți-onate hidraulic	Luați legătura cu service-ul Kärcher autorizat

Date tehnice

		KM 105/180 R Bp Classic	KM 105/180 R Bp Pack Classic
Datele aparatului
Viteza de deplasare, înainte km/h 6 6
Viteza de deplasare, în spate km/h 3 3
Capacitatea de urcare (max.) -- 14% 14%
Capacitate de suprafață fără mături laterale m	2/h 4680 4680
Capacitate de suprafață cu 1 mătură laterală m	2/h 6300 6300
Lățimea de lucru fără măturile laterale	mm	780	780
Lățimea de lucru cu 1 mătură laterală	mm	1050	1050
Clasa de protecție, protecție la stropi	--	IPX 3	IPX 3
Durata de utilizare cu baterie încărcată complet	h	2,5	2,5
Instalație electrică
Capacitatea accumulatorului	V, Ah	---	36, 240
Set de acumulatori	kg	---	300
Instalația hidraulică
Tip ulei hidraulic	-- HV 46	HV 46
Rezervor de mizerie
Înălțime de descărcare max.	mm	1340 1340
Volumul rezervorului de mizerie	I	180	180
Cilindru de măturare
Diametrul cilindrului de măturare mm 280 280
Lățimea cilindrului de măturare mm 780 780
Turația 1/min 360 360
Zonă de măturare mm 80 80
Mătura laterală
Diametrul măturii laterale mm 580 580
Turația 1/min 80 80
Set de baterie
Dimensiune față -- 4.00-6 4.00-6
Dimensiune spate -- 300 x 145 - 6 300 x 145 - 6
Frâne
Roți față	-- mecanică	mecanică
Roată din spate	-- Electric	Electric
Sistem de filtrare și aspirare
Model	-- Filtru buzunar		Filtru buzunarDisponibil optional: Filtre pli-sate plate și filtre rotunde
Turația 1/min 2600 2600
Suprafața de filtrare a filtrului de praf fin	m2	5,2	5,2
Subpresiune nominală a sistemului de aspirare	mbar	6	6
Debitul nominal al sistemului de aspirare	m3/h	600 600
Sistem vibrator	--	Electromotor	Electromotor
Condiții de mediu
Temperatura	°C	între -5 și +40	între -5 și +40
Umiditatea aerului, fără condens % 0 - 90		0 - 90
Valori determinate conform EN 60335-2-72
Emisia de zgomote
Nivel de zgomot LpA	dB(A)	70 70
Nesiguranță KpA	dB(A)	3	3
Nivelul puterii energiei LWA + nesiguranță KWA	dB(A)	93 93
Vibrații aparat
Valoarea vibrației mână-braț	m/s2	0,7	0,7
Scaun	m/s2	0,5	0,5
Nesiguranță K	m/s2	0,1	0,1
Dimensiuni și masa
Lungime x lățime x înălțime	mm	1847 x 1065 x 1388	1847 x 1065 x 1388
Rază de viraj dreapta	mm 2470	2470
Rază de viraj stânga	mm 2470	2470
Masa (fără/cu accumulator)	kg	560/860	560/860
Masa totală maximă autorizată kg 1224		1224
Greutate admisă pe axa din față	kg	734	734
Greutate admisă pe axa din spate	kg	490	490
Ne rezervăm dreptul de a efectua modificări tehnice!
