KM 7540 W Bp - Ηλεκτρική σκούπα Kärcher - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ηλεκτρική σκούπα σαρώματος με μπαταρίες
Μάρκα	Kärcher
Μοντέλο	KM 7540 W Bp (KM 75/40 W Bp)
Διαστάσεις (Μ x Π x Υ)	Με τιμόνι ανασηκωμένο: 1430 x 750 x 1190 mm
Βάρος	Χωρίς μπαταρίες: 79 kg / Με μπαταρίες: 125 kg
Τροφοδοσία	2 μπαταρίες 12 V – 60 Ah (μολύβδου GIV)
Αυτονομία	Περίπου 1,5 έως 2 ώρες
Χρόνος φόρτισης	Περίπου 12 ώρες
Φορτιστής	230 V~, έξοδος 24 V – 10 A
Χωρητικότητα κάδου σκόνης	40 λίτρα (μέγ. φορτίο 40 kg)
Πλάτος εργασίας	550 mm (χωρίς πλαϊνές βούρτσες) / 750 mm (με πλαϊνές βούρτσες)
Ταχύτητα σαρώματος	4,5 km/h
Μέγιστη κλίση	12 %
Επιφάνεια φίλτρου	1,8 m² (κατηγορία L)
Ονομαστική υποπίεση	5 mbar
Ονομαστική ροή αέρα	45 l/s
Στάθμη θορύβου	Ηχητική πίεση LpA: 71 dB(A) / Ηχητική ισχύς LwA: 88 dB(A)
Κραδασμοί χεριού-βραχίονα	3,7 m/s²
Προστασία	IPX3 (προστασία από πιτσιλιές νερού)
Κατάλληλες επιφάνειες	Άσφαλτος, σκυρόδεμα, βιομηχανικό δάπεδο, τσιμεντοκονία, πλακόστρωτο
Κύριες λειτουργίες	Σάρωση με εκτόξευση, αναρρόφηση με φίλτρο, αφαιρούμενος κάδος, θυρίδα μεγάλων απορριμμάτων, ρυθμιζόμενες πλαϊνές βούρτσες
Καθαρισμός φίλτρου	Ενσωματωμένος καθαριστής φίλτρου (τράβηγμα λαβής)
Ασφάλεια	Διακόπτης κυκλώματος στο καπό, διακόπτης με κλειδί, χειρόφρενο
Συντήρηση	Άδειασμα κάδου, καθαρισμός φίλτρου, έλεγχος βουρτσών και ιμάντων, ρύθμιση ιχνών σαρώματος
Προτεινόμενα αξεσουάρ	Μαλακές πλαϊνές βούρτσες (6.905-626.0), σκληρές/αντιστατικές περιστροφικές βούρτσες

Συχνές ερωτήσεις - KM 7540 W Bp Kärcher

Τι είδους μπαταρία χρησιμοποιεί το Kärcher KM 7540 W Bp;

Η συσκευή χρησιμοποιεί δύο μπαταρίες μολύβδου GIV 12 V η καθεμία, χωρητικότητας 60 Ah (συνιστάται τύπος χωρίς συντήρηση).

Πώς ξεκινώ τη σκούπα σαρώματος;

Απελευθερώστε το χειρόφρενο, γυρίστε τον κεντρικό διακόπτη στη θέση 1. Οι βούρτσες περιστρέφονται. Για να προχωρήσετε, τραβήξτε τον μοχλό κίνησης εμπρός.

Πώς αδειάζω τον κάδο σκόνης;

Σταματήστε τη συσκευή, αφαιρέστε το κλειδί. Τραβήξτε τη λαβή κλεισίματος προς τα πάνω, βγάλτε τον κάδο, αδειάστε τον (μέγ. βάρος 40 kg) και τοποθετήστε τον ξανά πιέζοντας τη λαβή.

Πώς καθαρίζω το φίλτρο σκόνης;

Τραβήξτε αρκετές φορές τη λαβή του καθαριστή φίλτρου (χειρολαβή) που βρίσκεται στο καπό του φίλτρου. Αυτό τινάζει το φίλτρο χωρίς να το πλένει.

Ποια είναι η διαδικασία αντικατάστασης της περιστροφικής βούρτσας;

Σβήστε τον κινητήρα, αφαιρέστε τον κάδο και τις μπαταρίες, γείρετε τη συσκευή προς τα εμπρός. Σηκώστε τη θυρίδα μεγάλων απορριμμάτων, πιέστε το τακάκι και περιστρέψτε τη βούρτσα προς τα εμπρός. Αφαιρέστε την και τοποθετήστε τη νέα, προσέχοντας την κίνηση.

Πώς ρυθμίζω το ίχνος σαρώματος;

Αφήστε τη βούρτσα να περιστραφεί σε σκονισμένο δάπεδο. Το ίχνος πρέπει να σχηματίζει ένα ορθογώνιο πλάτους 30-40 mm. Ανοίξτε το καπό και ρυθμίστε τους αριστερούς και δεξιούς μοχλούς στις οπές (πιο βαθιά = πιο φαρδύ, πιο ψηλά = πιο στενό).

Γιατί δεν ξεκινά η συσκευή;

Ελέγξτε ότι το καπό είναι καλά κλεισμένο (διακόπτης καπό), ότι οι μπαταρίες είναι φορτισμένες και ότι η ασφάλεια ελέγχου (F2 2A) είναι άθικτη.

Ποια είναι η τακτική συντήρηση που πρέπει να γίνεται;

Καθημερινά: έλεγχος φθοράς βουρτσών και λειτουργίας χειριστηρίων. Εβδομαδιαία: καθαρισμός φίλτρου, έλεγχος ιμάντων και φλαντζών. Κάθε 100 ώρες: πλήρης επιθεώρηση από το σέρβις Kärcher.

Μπορώ να χρησιμοποιήσω τη σκούπα σαρώματος σε υγρά δάπεδα;

Ναι, ανοίξτε το πτερύγιο στεγνό/υγρό δάπεδο για να προστατεύσετε το φίλτρο από την υγρασία. Μην αναρροφάτε εκρηκτικά ή διαβρωτικά υγρά.

Ποια αξεσουάρ είναι διαθέσιμα για αυτό το μοντέλο;

Η Kärcher προσφέρει μαλακές πλαϊνές βούρτσες (6.905-626.0), σκληρές (6.906-885.0) ή αντιστατικές περιστροφικές βούρτσες (6.906-950.0) και ένα κιτ χαλιού με κόσκινο χνουδιών (2.641-571.0).

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KM 7540 W Bp Kärcher

Πριν χρησιμοποιήσετε τη συσκευή για πρώτη φορά, διαβάστε αυτές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε σύμφωνα με αυτές και φυλάξτε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη.

Χρήση σύμφωνα με τους κανονισμούς......EL	1
Λειτουργία......EL	1
Γενικές υποδείξεις......EL	1
Υποδείξεις ασφαλείας......EL	2
Στοιχεία χειρισμού και λειτουργίας......EL	3
Πριν τη θέση σε λειτουργία...EL	4
Έναρξη λειτουργίας......EL	5
Λειτουργία......EL	5
Διακοπή της λειτουργίας......EL	6
Φροντίδα και συντήρηση......EL	6
Εξαρτήματα......EL	9
Δήλωση Συμμόρφωσης των ΕΕ EL	9
Αντιμετώπιση βλαβών......EL	10
Τεχνικά χαρακτηριστικά......EL	11

Χρήση σύμφωνα με τους κανονισμούς

Χρησιμοποιείτε αυτή τη συσκευή αποκλειστικά και μόνο σύμφωνα με τα στοιχεία σε αυτές τις οδηγίες χειρισμού.

– Αυτό το σάρωθρο προορίζεται για τη σάρωση ακάθαρτων επιφανειών σε εσωτερικούς και εξωτερικούς χώρους. - Η συσκευή αυτή προορίζεται για επαγγελματική χρήση σε ξενοδοχεία, σχολεία, νοσοκομεία, εργοστάσια, καταστήματα, γραφεία και εταιρείες ενοικιάσεως. - Προτού τη χρησιμοποιήσετε, ελέγχετε την κατάσταση και την ασφάλεια λειτουργίας της μηχανής και των εξαρτημάτων της. Μην χρησιμοποιείτε τη μηχανή εάν η κατάστασή της δεν είναι άψογη. - Η μηχανή δεν ενδείκνυται για τη σάρωση σκόνης που είναι επικίνδυνη για την υγεία. - Η μηχανή δεν πρέπει να υποστεί οποιαδήποτε τροποποίηση. - Η μηχανή είναι κατάλληλη μόνο για τα δάπεδα που αναφέρονται στις οδηγίες χρήσης. - Η μηχανή επιτρέπεται να κινείται μόνο στις εγκεκριμένες από τον επιχειρηματία ή εξουσιοδοτημένα από αυτόν άτομα επιφάνειες. - Γενικά ισχύει: Κρατάτε μακριά από το μηχάνημα εύφλεκτα υλικά (κίνδυνος έκρηξης και πυρκαγιάς).

Προβλέψιμη κακή χρήση

- Μην σκουπίζετε/αναρροφάτε ποτέ εκρηκτικά υγρά, εύφλεκτα αέρια και πυκνά οξέα και διαλύτες! Σε αυτά ανήκουν η βενζίνη, το νέφτι ή το πετρέλαιο θέρμανσης, τα οποία μπορούν να αναμειχθούν με τον αέρα αναρρόφησης και να δημιουργήσουν εκρηκτικούς ατμούς ή μείγματα. Επιπλέον, η ακετόνη, τα αδιάλυτα οξέα και διαλυτικά μέσα, τα οποία μπορούν να προκαλέσουν διάβρωση στο υλικό της μηχανής.

– Μην σκουπίζετε/αναρροφάτε αντιδραστικές μεταλλικές σκόνες (π.χ. αλουμίνιο, μαγνήσιο, ψευδάργυρος), καθώς δημιουργούν εκρηκτικά αέρια σε συνδυασμό με ισχυρά αλκαλικά ή όξινα απορρυπαντικά. - Μην σκουπίζετε/αναρροφάτε αντικείμενα που καίγονται ή έχουν σχηματίσει καύτρα. - Απαγορεύεται η παραμονή στην περιοχή κινδύνου. Απαγορεύεται η χρήση σε χώρους όπου υφίσταται κίνδυνος έκρηξης.

Κατάλληλα δάπεδα

• Άσφαλτος
• Βιομηχανικά δάπεδα
• Δάπεδα χωρίς αρμούς
• Σκυρόδεμα
• Λιθόστρωτο

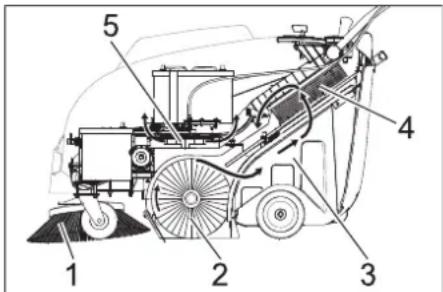

Λειτουργία

Το μηχανικό σάρωθρο λειτουργεί σύμφωνα με την αρχή του σαρώματος.

• Η πλευρική σκούπα (1) καθαρίζει γωνίες και άκρες της επιφάνειας σκουπίσματος και μεταφέρει τους ρύπους στην πορεία του κυλίνδρου σκουπίσματος.
• Ο περιστροφικός κύλινδρος σκουπίσματος (2) ωθεί τα απορρίμματα απευθείας στον κάδο απορριμμάτων (3).
• Η στροβιλιζόμενη στο δοχείο σκόνη διαχωρίζεται στο φίλτρο σκόνης (4) και ο φιλτραρισμένος καθαρός αέρας αναρροφάται μέσω του αναρροφητήρα (5).

Γενικές υποδείξεις

Αν κατά την αφαίρεση της συσκευασίας διαπιστώσετε ζημίες που προκλήθηκαν κατά τη μεταφορά, ειδοποιήστε αμέσως τον προμηθευτή σας.

• Διαβάστε και τηρείτε τις οδηγίες λειτουργίας και τις υποδείξεις ασφαλείας των διατάξεων εργασίας που είναι τοποθετημένες στη συσκευή.
• Οι προειδοποιητικές πινακίδες και οι πινακίδες υποδείξεων που είναι τοποθετημένες στο μηχάνημα, παρέχουν σημαντικές υποδείξεις για την ακίνδυνη λειτουργία.
• Εκτός από τις υποδείξεις στο εγχειρίδιο λειτουργίας πρέπει να λάβετε παράλληλα υπόψη και τους γενικούς κανονισμούς ασφάλειας και πρόληψης ατυχημάτων που προβλέπει ο νομοθέτης.

Εξαρτήματα και ανταλλακτικά

ΚΙΝΔΥΝΟΣ

Για την αποφυγή ενδεχόμενων κινδύνων, οι επιδιορθώσεις και η τοποθέτηση ανταλλακτικών θα πρέπει να εκτελούνται μόνον από την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

• Επιτρέπεται να χρησιμοποιούνται μόνο εξαρτήματα και ανταλλακτικά, τα οποία έχουν την έγκριση του κατασκευαστή. Τα γνήσια εξαρτήματα και ανταλλακτικά παρέχουν την εγγύηση της ασφαλούς και άψογης λειτουργίας της μηχανής.
• Περισσότερες πληροφορίες σχετικά με τα ανταλλακτικά μπορείτε να λάβετε στη διεύθυνση www.kaercher.com, τομέας Εξυπηρέτησης.

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην πετάτε τις συσκευασίες στα οικιακά απορρίμματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης.

Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίησης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση παλιών συσκευών πρέπει να γίνεται σε κατάλληλα συστήματα συλλογής.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστατικά μπορείτε να βρείτε στη διεύθυνση:

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια αντιπροσωπεία μας. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευής, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας.

Σύμβολα στο εγχειρίδιο οδηγιών

ΚΙΝΔΥΝΟΣ

Για άμεσα επαπειλούμενο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

ΠΡΟΣΟΧΗ

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό ή υλικές βλάβες.

Σύμβολα επάνω στη συσκευή

	Μην σκουπίζετε καιγόμενα ή πυρακτωμένα αντικείμενα, π.χ. τσιγάρα, σπίρτα ή πα- ρόμοια αντικείμενα.
	Κίνδυνος σύνθλιψης και θραύσης στον ιμάντα, την πλευρική σκούπα, το δοχείο και τη λαβή οδήγησης.
	Κίνδυνος εγκαυμάτων Κατά τη διάρκεια της λει- τουργίας καθώς και σε καυτή κατάσταση αποφεύγετε την επαφή με αυτές τις επιφάνει- ες.

Υποδείξεις ασφαλείας

Υποδείξεις ασφαλείας για το χειρισμό

• Προτού τη χρησιμοποιήσετε, ελέγχετε την κατάσταση και την ασφάλεια λειτουργίας της μηχανής και των εξαρτημάτων της. Μην χρησιμοποιείτε τη μηχανή εάν η κατάστασή της δεν είναι άψογη.
• Κατά τη χρήση της συσκευής σε επικίνδυνους χώρους (π.χ. σε πρατήρια καυσίμων) πρέπει να τηρούνται οι ανάλογες προδιαγραφές ασφαλείας. Απαγορεύεται η χρήση της συσκευής σε χώρους όπου υφίσταται κίνδυνος έκρηξης.
• Ο χειριστής της συσκευής πρέπει να την χρησιμοποιεί σύμφωνα με τους κανονισμούς. Λαμβάνετε πάντα υπόψη τις τοπικές συνθήκες και την παρουσία άλλων ανθρώπων, και ιδιαίτερα παιδιών, κατά τη χρήση της συσκευής. – Πριν την έναρξη της εργασίας, ο χειριστής πρέπει να βεβαιωθεί ότι όλες οι προστατευτικές διατάξεις είναι σωστά τοποθετημένες και λειτουργούν.
• Ο χειριστής της συσκευής είναι υπεύθυνος για ατυχήματα σε άλλα άτομα ή την περιουσία τους.
• Ο χειριστής πρέπει να φορά στενά ρούχα. Φοράτε σταθερά παπούτσια και αποφεύγετε τα φαρδιά ρούχα.
• Πριν βάλετε μπρος, ελέγξτε το χώρο γύρω από τη συσκευή (π.χ. για παιδιά). Φροντίστε να έχετε καλή ορατότητα!
• Για να αποτρέψετε τη μη εξουσιοδοτημένη χρήση της συσκευής, βγάλτε το κλειδί.
• Κατά την εγκατάλειψη, η συσκευή πρέπει να ασφαλίζεται έναντι ακούσιας κίνησης. – Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο από άτομα, τα οποία έχουν γνώση του χειρισμού ή έχουν αποδείξει την ικανότητά τους για χειρισμό και έχουν λάβει ρητή εντολή για τη χρήση της συσκευής.
• Αυτή η συσκευή δεν επιτρέπεται να χρησιμοποιείται από άτομα (και από παιδιά) με περιορισμένες φυσικές, αισθητηριακές ή νοητικές ικανότητες ούτε από άτο-

μα χωρίς εμπειρία ή γνώσεις.

- Τα παιδιά θα πρέπει να επιτηρούνται προκειμένου να διασφαλιστεί ότι δεν παίζουν με τη συσκευή.

Υποδείξεις ασφαλείας για την κίνηση

⚠️ Κίνδυνος

Κίνδυνος τραυματισμού!

Κίνδυνος ανατροπής, όταν η κλίση του εδάφους είναι πολύ ανοδική.

- Επιτρέπεται η κίνηση προς τα εμπρός σε επιφάνειες με κλίση μόνον έως 12%. Κίνδυνος ανατροπής, όταν το έδαφος είναι ασταθές.

- Οδηγείτε το μηχάνημα μόνο σε σταθερό έδαφος.

Κίνδυνος ανατροπής, όταν η κλίση στα άκρα είναι μεγάλη.

- Η ανοδική κλίση, εγκάρσια προς τη διεύθυνση της κίνησης, μπορεί να είναι μόνο έως 12%.

Η ταχύτητα κίνησης πρέπει να προσαρμόζεται στις εκάστοτε συνθήκες.

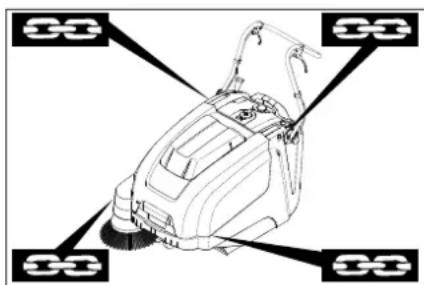

Υποδείξεις ασφαλείας για τη μεταφορά της συσκευής

• Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευής.
• Κατά τη μεταφορά της συσκευής, αποσυνδέστε την μπαταρία και στερεώστε καλά τη συσκευή.

Υποδείξεις ασφαλείας για συσκευές που λειτουργούν με μπαταρία

Υπόδειξη: Η εγγύηση ισχύει μόνο εφόσον χρησιμοποιείτε τις μπαταρίες και τους φορτιστές που συνιστά η εταιρία Kärcher.

- Πρέπει να τηρούνται οπωσδήποτε οι οδηγίες λειτουργίας του κατασκευαστή του συσσωρευτή. Λαμβάνετε υπόψη τις συστάσεις του νομοθέτη σχετικά με το χειρισμό των συσσωρευτών.

- Ποτέ μην αφήνετε τους συσσωρευτές εκφορτισμένους αλλά φορτίζετέ τους το συντομότερο δυνατό.

- Οι συσσωρευτές πρέπει να διατηρούνται πάντοτε καθαροί και στεγνοί προς αποφυγή τυχόν ρευμάτων διαρροής. Προστατέψτε τους συσσωρευτές από ρύπους, π.χ. από μεταλλικές σκόνες.

- Μην τοποθετείτε εργαλεία ή παρόμοια αντικείμενα επάνω στον συσσωρευτή. Κίνδυνος βραχυκυκλώματος και έκρηξης.

- Χρησιμοποιείτε πάντα 2 μπαταρίες ίδιου τύπου!

- Απαγορεύεται η χρήση ακάλυπτης φλόγας, ο σχηματισμός σπινθήρων ή το κάπνισμα πλησίον του συσσωρευτή ή στο χώρο επαναφόρτισής του. Κίνδυνος έκρηξης.

– Χρησιμοποιείτε μόνο μπαταρίες με κάλυμμα πόλων. Αντικαταστήστε το κάλυμμα πόλων σε περίπτωση απώλειας.

- Μην αγγίζετε καυτά εξαρτήματα, π.χ. τον κινητήρα (κίνδυνος πρόκλησης εγκαυμάτων).

- Προσοχή κατά το χειρισμό των υγρών των συσσωρευτών. Τηρείτε τις σχετικές προδιαγραφές ασφαλείας!

- Οι μεταχειρισμένοι συσσωρευτές πρέπει να διατίθενται με οικολογικό τρόπο σύμφωνα με την οδηγία 91/157 ΕΟΚ.

πει να διατίθενται με οικολογικό τρόπο σύμφωνα με την οδηγία 91/157 ΕΟΚ.

Υποδείξεις ασφαλείας για φροντίδα και συντήρηση

• Πριν από το καθάρισμα και τη συντήρηση της συσκευής, την αντικατάσταση εξαρτημάτων ή την αλλαγή σε άλλο τρόπο λειτουργίας, πρέπει να απενεργοποιείται η συσκευή και εν ανάγκη να αφαιρείται το κλειδί της μίζας.
• Κατά την εκτέλεση εργασιών στο ηλεκτρικό σύστημα πρέπει να αποσυνδέετε τη μπαταρία. – Το καθάρισμα της συσκευής δεν επιτρέπεται να γίνεται με λάστιχο ή με ψεκασμό νερού υψηλής πίεσης (κίνδυνος βραχυκυκλωμάτων ή άλλων ζημιών).
• Εργασίες συντήρησης και αποκατάστασης επιτρέπεται να εκτελούνται μόνο από εξουσιοδοτημένα συνεργεία εξυπηρέτησης πελατών ή από εξειδικευμένο προσωπικό, το οποίο έχει εξοικειωθεί με όλες τις σημαντικές προδιαγραφές ασφαλείας.
• Δώστε προσοχή στον έλεγχο ασφαλείας, σύμφωνα με τις τοπικά ισχύουσες προδιαγραφές, σχετικά με τις μεταβαλλόμενες κατά τόπο συσκευές βιομηχανικής χρήσης.
• Εκτελείτε τις εργασίες στη συσκευή φορώντας πάντα τα κατάλληλα γάντια.

Διατάξεις ασφαλείας

Καπό μηχανήματος

Η συσκευή είναι εξοπλισμένη με διακόπτη επαφής καπό που απενεργοποιεί τον κινητήρα μόλις ανοίξει το καπό της συσκευής.

⚠️ ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού λόγω ελαττωματικού διακόπτη επαφής καπό! Εάν ο κινητήρας δεν απενεργοποιείται όταν ανοίγει το καπό της συσκευής, ο διακόπτης επαφής του καπό είναι ελαττωματικός. Μην λειτουργείτε πλέον τη συσκευή και δώστε την για επισκευή.

Γενικός διακόπτης

→ Σε καταστάσεις κινδύνου ή για τη γρήγορη απενεργοποίηση της συσκευής, περιστρέψτε τον γενικό διακόπτη στη θέση "0/OFF". → Για προστασία από ακούσια ενεργοποίηση, στρέψτε τον γενικό διακόπτη στη θέση "0" και βγάλτε το κλειδί.

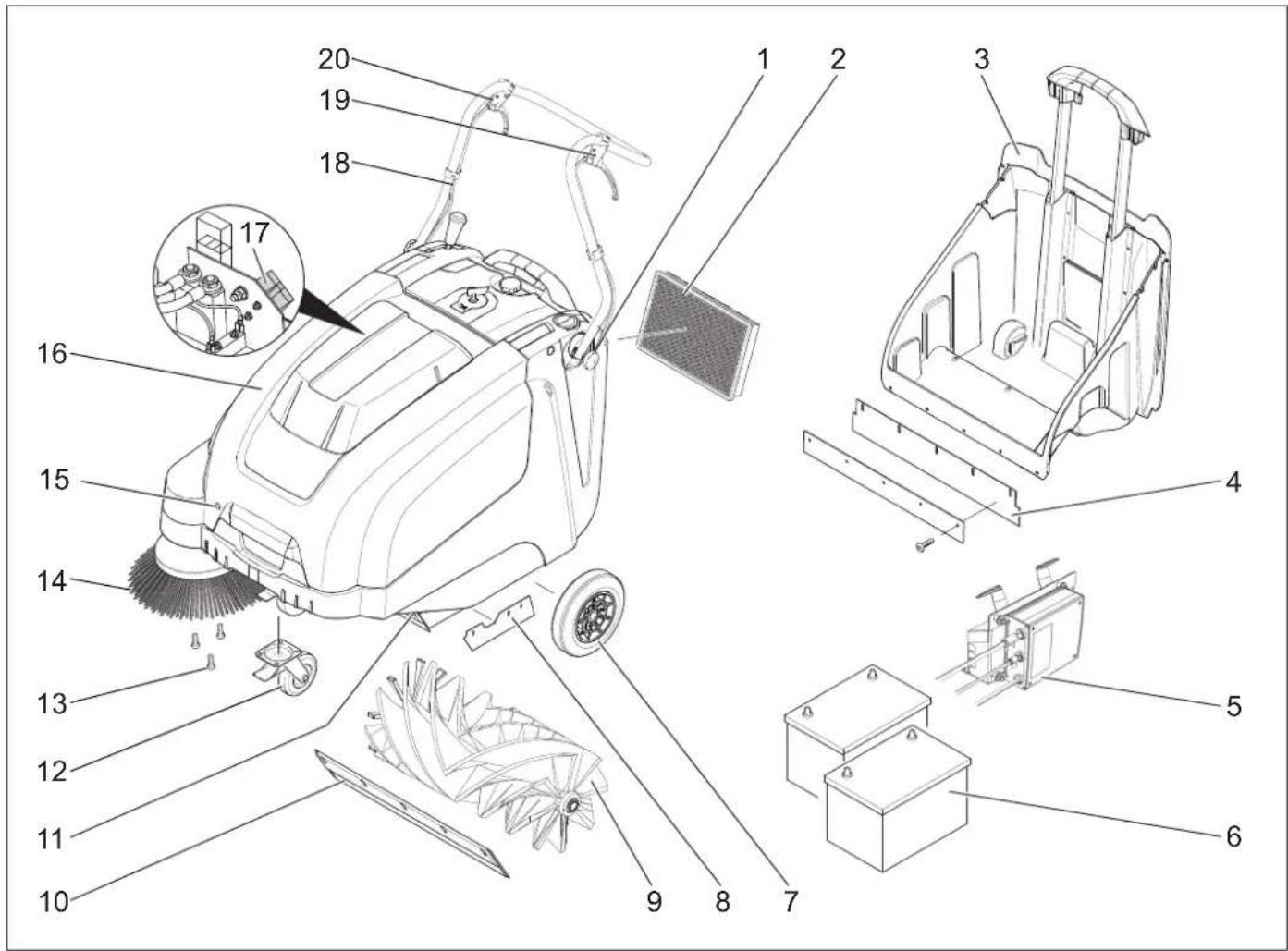

Στοιχεία χειρισμού και λειτουργίας

1 Κοχλίας συγκράτησης της λαβής ώθησης (2x) 2 Φίλτρο σκόνης 3 Δοχείο απορριμμάτων 4 Οπίσθια μονωτική λωρίδα (στο δοχείο ρύπων) 5 Φορτιστής (Μόνο KM 75/40 W Bp Pack) 6 Μπαταρίες (Μόνο KM 75/40 W Bp Pack) 7 Κινητήριοι τροχοί 8 Πλευρική μονωτική λωρίδα 9 Κυλινδρική βούρτσα 10 Εμπρόσθια λωρίδα στεγανοποίησης 11 Κλαπέτο απορριμμάτων 12 Τροχαλία διεύθυνσης με φρένο ακινητοποίησης 13 Στερέωση της πλευρικής σκούπας 14 Πλευρική σκούπα 15 Ασφάλεια καπακιού 16 Κάλυμμα μηχανής 17 Φις φόρτισης μπαταρίας (Μόνο KM 75/40 W Bp) 18 Λαβή μεταφοράς 19 Μοχλός κίνησης προς τα εμπρός 20 Μοχλός για ανύψωση και βύθιση του καπακιού μεγάλων απορριμμάτων

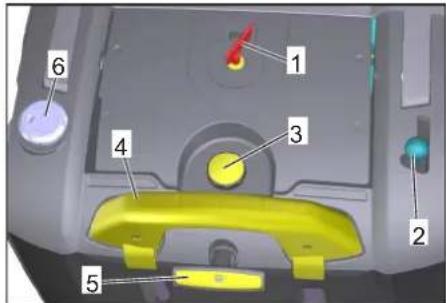

Πεδίο χειρισμού

1 Κύριος διακόπτης 2 Μοχλός για χαμήλωμα και ανύψωση πλευρικής σκούπας 3 Κοχλίας ασφάλισης του καλύμματος φίλτρου σκόνης 4 Ράβδος ασφάλισης κάδου απορριμμάτων 5 Καθαρισμός φίλτρου σκόνης 6 Κλαπέτο υγρού/ξηρού σκουπίσματος

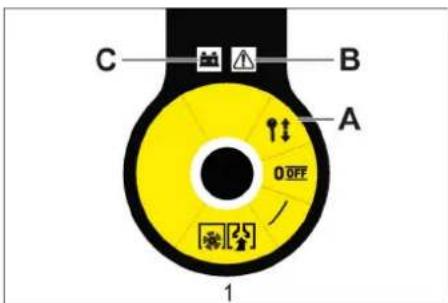

Γενικός διακόπτης

0/OFF	Κινητήρας εκτός λειτουργίας
1	Κινητήρας σε λειτουργία
A	Βγάλτε το κλειδί
B	Ένδειξη βλάβης
C	Ενδειξη συσσωρευτή

Βγάλτε το κλειδί

→ Περιστρέψτε το κλειδί του γενικού διακόπτη πέρα από τη θέση "0" και αφαιρέστε το.

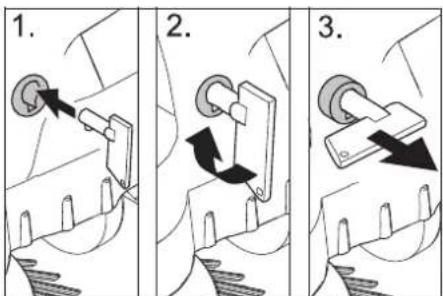

Άνοιγμα του καπό της συσκευής

Υπόδειξη

Το καπό της συσκευής ξεκλειδώνει με το κλειδί του γενικού διακόπτη.

→ Εισάγετε το κλειδί του γενικού διακόπτη στο σφράγιστρο του καπό και περιστρέψτε το κατά 90° προς τα δεξιά. → Τραβήξτε το σφράγιστρο του καπό στο κλειδί. → Ανοίξτε το καπό της συσκευής.

Κλείσιμο του καπό του μηχανήματος

→ Κλείστε το καπό της συσκευής, το μάνταλο του καπό ασφαλίζει αυτόνομα.

Πριν τη θέση σε λειτουργία

Υποδείξεις εκφόρτωσης

ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού, κίνδυνος βλάβης! Κατά τη φόρτωση λάβετε υπόψη το βάρος της συσκευής!

Απόβαρο (βάρος μεταφοράς)
KM 75/40 W Bp	79 kg
KM 75/40 W Bp Pack	125 kg
Επιτρεπόμενο συνολικό βάρος
KM 75/40 W Bp	205 kg
KM 75/40 W Bp Pack	205 kg

Εκφόρτωση

→ Αφαιρέστε τη χάρτινη συσκευασία. → Αφαιρέστε τους ξύλινους τάκους ασφάλισης των τροχών και ανυψώστε το μηχάνημα από την παλέτα με τα χέρια. → Λύστε το φρένο ακινητοποίησης.

Συναρμολόγηση της λαβής μεταφοράς

→ Ξεβιδώστε τους κοχλίες. → Ρυθμίστε τη λαβή μεταφοράς. → Σφίξτε τους κοχλίες.

Συναρμολόγηση πλευρικής σκούπας

Υπόδειξη: Πριν την ανατροπή της συσκευής αφαιρέστε το δοχείο απορριμμάτων και μετακινήστε τη λαβή ώθησης προς τα εμπρός. Μην στηρίζετε το μηχάνημα πάνω στη λαβή ώθησης.

→ Προσαρμόστε την πλευρική βούρτσα στον υποδοχέα και βιδώστε σφιχτά.

Υπόδειξη: Πριν την ανατροπή της συσκευής αφαιρέστε το δοχείο απορριμμάτων και μετακινήστε τη λαβή ώθησης προς τα εμπρός. Μην στηρίζετε το μηχάνημα πάνω στη λαβή ώθησης. → Προσαρμόστε την πλευρική βούρτσα στον υποδοχέα και βιδώστε σφιχτά.

Μπαταρίες

Υποδείξεις ασφαλείας για τους συσσωρευτές

Κατά τη χρήση συσσωρευτών λάβετε οπωσδήποτε υπόψη τις ακόλουθες προειδοποιητικές υποδείξεις:

	Προσέξτε τις υποδείξεις πάνω στον συσσωρευτή, στις οδηγίες χρήσης και στις οδηγίες λει- τουργίας του οχήματος!
	Na φοράτε προστατευτικά γυα- λιά!
	Κρατάτε τα παιδιά μακριά από οξέα και συσσωρευτές!
	Κίνδυνος έκρηξης!
	Απαγορεύονται η φωτιά, οι σπινθήρες, το ακάλυπτο φως και το κάπνισμα!
	Κίνδυνος τραυματισμού από οξέα!
	Πρώτες βοήθειες!
	Προειδοποιητική παρατήρηση!
	Απόσυρση!
PD	Μην ρίχνετε τον συσσωρευτή στον κάδο απορριμμάτων!

⚠️ Κίνδυνος

Κίνδυνος έκρηξης! Μην τοποθετείτε εργαλεία ή παρόμοια αντικείμενα πάνω στη μπαταρία, δηλαδή στους τερματικούς πόλους και στη σύνδεση των στοιχείων.

Κίνδυνος

Κίνδυνος τραυματισμού! Μην φέρνετε ποτέ τραύματα σε επαφή με μόλυβδο. Μετά την εκτέλεση εργασιών σε μπαταρίες πλένετε πάντοτε τα χέρια σας.

Κίνδυνος

Κίνδυνος πυρκαγιάς και κίνδυνος έκρηξης!

• Απαγορεύεται το κάπνισμα και η παρουσία γυμνής φλόγας.
• Οι χώροι μέσα στους οποίους φορτίζονται οι συσσωρευτές πρέπει να αερίζονται καλά, διότι κατά τη φόρτιση δημιουργείται εκρηκτικό αέριο.

Κίνδυνος

Κίνδυνος τραυματισμού από οξέα!

• Ξεπλένετε τις σταγόνες οξέων που έχουν διεισδύσει στα μάτια ή στο δέρμα με άφθονο καθαρό νερό. Μετά, επισκεφθείτε αμέσως το γιατρό.
• Πλύνετε με νερό την ακάθαρτη στολή.

Προτεινόμενες μπαταρίες

	Κωδ. πα-ραγγελίας	Όγκος	Ρεύμα αέρα
60 Ah,Χωρίςσυντήρη-ση	6.654-226.0*	1,65**	0,66***

Η συσκευή χρειάζεται 2 μπαταρίες.

** σε m³

*** σε m³/h

Μέγιστες διαστάσεις συσσωρευτή

Μήκος	Πλάτος	Ύψος
267 mm	177 mm	190 mm

Προτεινόμενοι φορτιστές

	Κωδ. παραγγελίας
Φορτιστής	6.654-225.0

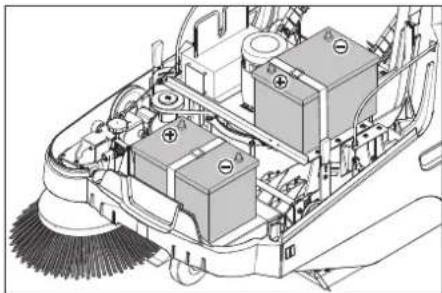

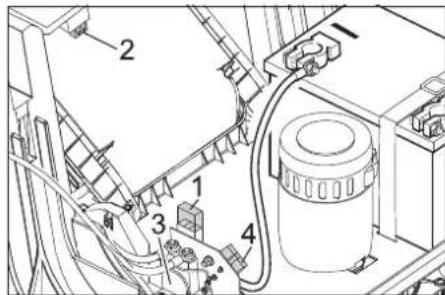

Εγκατάσταση και σύνδεση μπαταρίας

Το KM 75/40 W Bp Pack περιλαμβάνει ενσωματωμένη μπαταρία και φορτιστή.

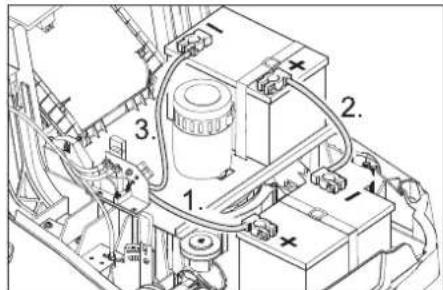

→ Ανοίξτε το καπό της συσκευής. → Τοποθετήστε τις μπαταρίες στο φορέα του κινητήρα. → Ασφαλίστε τη μπαταρία με την κατάλληλη ταινία συγκράτησης.

→ Συνδέστε τον ακροδέκτη πόλου (κόκκινο καλώδιο) στο θετικό πόλο (+). → Βιδώστε τον αγωγό σύνδεσης στις μπαταρίες. → Συνδέστε τον ακροδέκτη πόλου στον αρνητικό πόλο (-).

Υπόδειξη: Ελέγξτε εάν οι πόλοι της μπαταρίας και οι ακροδέκτες των πόλων έχουν επαρκές προστατευτικό γράσο.

Χρησιμοποιείτε μόνο μπαταρίες με κάλυμμα πόλων. Αντικαταστήστε το κάλυμμα πόλων σε περίπτωση απώλειας.

ΠΡΟΣΟΧΗ

Πριν θέσετε σε λειτουργία το μηχάνημα φορτίστε τις μπαταρίες.

Φόρτιση μπαταριών

Κίνδυνος

Κίνδυνος τραυματισμού! Ο φορτιστής μπορεί να τεθεί σε λειτουργία μόνον εάν το καλώδιο ρεύματος δεν παρουσιάζει βλάβη. Εάν το καλώδιο ρεύματος παρουσιάσει

βλάβη, να αντικατασταθεί το συντομότερο δυνατό από τον κατασκευαστή, την υπηρεσία εξυπηρέτησης πελατών ή από εξειδικευμένο τεχνίτη.

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας. Λάβετε υπόψη το δίκτυο παροχής ρεύματος και την ασφάλεια. Χρησιμοποιείτε το φορτιστή μόνον σε ξηρούς χώρους με επαρκή εξαερισμό.

Υπόδειξη: Η διάρκεια φόρτισης για έναν άδειο συσσωρευτή ανέρχεται σε περ. 12 ώρες.

⚠️ Κίνδυνος

Κίνδυνος τραυματισμού! Τηρείτε τους κανονισμούς ασφαλείας κατά το χειρισμό των συσσωρευτών. Τηρείτε τις οδηγίες χρήσης του κατασκευαστή του φορτιστή.

Διαδικασία φόρτισης - KM 75/40 W Bp Pack

Προσοχή: Οι μπαταρίες πρέπει να φορτίζονται μόνο σε θερμοκρασία δωματίου!

Υπόδειξη: Η συσκευή είναι εργοστασιακά εξοπλισμένη με μπαταρίες που δεν έχουν ανάγκη συντήρησης.

→ Ανοίξτε το κάλυμμα συσκευής. → Συνδέστε στην πρίζα το φις του καλωδίου του φορτιστή.

Υπόδειξη: Ο φορτιστής ελέγχεται ηλεκτρονικά και τερματίζει αυτόματα τη διαδικασία φόρτισης. Όλες οι λειτουργίες της συσκευής διακόπτονται αυτόματα κατά τη διαδικασία της φόρτισης.

1 Ένδειξη κατάστασης μπαταρίας

Όταν το φις είναι συνδεδεμένο στην πρίζα, η ένδειξη της μπαταρίας δείχνει την πρόοδο της διαδικασίας φόρτισης:

Οι μπαταρίες φορτίζονται	αναβοσβήνει πράσινο
Οι μπαταρίες είναι φορτι- σμένες	αναμμένο πρά- σινο
Βλάβη στον φορτιστή	ανάβει κόκκινο
Υπάρχει σφάλμα η από τον πίνακα σφαλμάτων	αναβοσβήνει κόκκινο η φο- ρές με διάλειμ- μα

Πίνακας σφαλμάτων:

1	Η μπαταρία δεν είναι συνδεδεμένη
2	Αντεστραμμένη πολικότητας μπαταρίας
3	Πλήρως εκφορτισμένη μπαταρία
4	Πρόβλημα με το διάγραμμα φόρτισης
5	Πολύ καυτό τροφοδοτικό
6	Σφάλμα ηλεκτρονικού εξαρτήματος
7	Σφάλμα επικοινωνίας (λειτουργία τροφοδοτικού)

Για να εξασφαλίσετε μεγάλη διάρκεια ζωής της μπαταρίας, αυτή πρέπει να είναι πάντα πλήρως φορτισμένη.

Διαδικασία φόρτισης - ΚΜ 75/40 W Βρ

→ Ανοίξτε το καπό της συσκευής. → Εισαγάγετε το καλώδιο φόρτισης του φορτιστή στην υποδοχή της σκούπας. → Συνδέστε το φις του φορτιστή στην πρίζα και ενεργοποιήστε τον φορτιστή.

Μετά τη φόρτιση

■ KM 75/40 W Bp Pack → Βγάλτε το καλώδιο από την πρίζα. → Τυλίξτε το καλώδιο δικτύου γύρω από το άγκιστρο καλωδίου του φορτιστή. → Κλείστε το κάλυμμα της μηχανής. ■ KM 75/40 W Bp → Σβήστε τον φορτιστή και αποσυνδέστε τον από το ηλεκτρικό δίκτυο. → Βγάλτε το καλώδιο φόρτισης της συσκευής. → Κλείστε το κάλυμμα της μηχανής.

Αφαίρεση της μπαταρίας

→ Ανοίξτε το καπό της συσκευής. → Αποσυνδέστε τον ακροδέκτη από τον αρνητικό πόλο (-). → Ξεβιδώστε τον αγωγό σύνδεσης των μπαταριών. → Αποσυνδέστε τον ακροδέκτη από τον θετικό πόλο (+). → Χαλαρώστε τον ιμάντα συγκράτησης. → Βγάλτε έξω τη μπαταρία. → Διαθέστε τις χρησιμοποιημένες μπαταρίες σύμφωνα με τις ισχύουσες διατάξεις.

Έναρξη λειτουργίας

Γενικές υποδείξεις

ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Απενεργοποιήστε τη συσκευή πριν αφαιρέσετε το δοχείο ρύπων.

Υπόδειξη: Ενεργοποίηση μόνο με κλειστό καπό συσκευής.

→ Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. → Σβήστε τον κινητήρα. → Ασφαλίστε το χειρόφρενο.

Εργασίες ελέγχου και συντήρησης

→ Ελέγξτε την κατάσταση φόρτισης της μπαταρίας. → Ελέγξτε τις πλευρικές βούρτσες. → Ελέγξτε τον κύλινδρο σκουπίσματος. → Καθαρίστε το φίλτρο σκόνης. → Αδειάστε το δοχείο απορριμμάτων.

Υπόδειξη: Για περιγραφή, βλ. κεφάλαιο Φροντίδα και συντήρηση.

Λειτουργία

Κίνδυνος

Η χρήση της συσκευής για μεγάλο χρονικό διάστημα ενδέχεται να προκαλέσει διαταραχές κυκλοφορίας αίματος στα χέρια, που οφείλονται σε κραδασμούς.

Η γενική διάρκεια χρήσης δεν μπορεί να προσδιοριστεί, διότι αυτή εξαρτάται από πολλούς παράγοντες:

• Ατομική προδιάθεση για διαταραχή κυκλοφορίας αίματος (συχνά κρύα χέρια, μούδιασμα δακτύλων).
• Χαμηλή θερμοκρασία περιβάλλοντος.

Χρησιμοποιείτε ζεστά γάντια για την προστασία των χεριών.

• Το δυνατό σφίξιμο της λαβής εμποδίζει την καλή κυκλοφορία του αίματος.
• Η αδιάκοπη λειτουργία έχει αρνητικότερα αποτελέσματα απ' ότι η λειτουργία με διακοπές.

Κατά την τακτική, μακρόχρονη χρήση της συσκευής και εφόσον εκδηλώνονται επανειλημμένα τα συμπτώματα (για παράδειγμα μούδιασμα δακτύλων, κρύα χέρια) συνιστάται να υποβληθείτε σε ιατρική εξέταση.

Εκκίνηση της μηχανής

→ Λύστε το φρένο ακινητοποίησης. Βάλτε μπρος τον κινητήρα. → Ρυθμίστε το γενικό διακόπτη στη θέση "1".

Υπόδειξη: Ο κύλινδρος σάρωσης και η πλευρική σκούπα περιστρέφονται.

Οδήγηση της μηχανής

Κίνηση προς τα εμπρός

→ Τραβήξτε το μοχλό κίνησης προς τα εμπρός.

Υπόδειξη: Η ταχύτητα οδήγησης μπορεί να ρυθμιστεί χωρίς διαβαθμίσεις ανάλογα με τη θέση του μοχλού εμπροσθοπορείας.

Ρελαντί

→ Αφήστε το μοχλό κίνησης προς τα εμπρός. Το μηχάνημα ακινητοποιείται.

Υπερκέραση εμποδίων

Υπερπήδηση σταθερών εμποδίων ύψους έως 30 mm:

→ Ανυψώστε τη θυρίδα ογκωδών απορριμμάτων. → Υπερκεράστε το εμπόδιο οδηγώντας προς τα εμπρός αργά και προσεκτικά. Υπερπήδηση σταθερών εμποδίων ύψους άνω των 30 mm: → Πρέπει να περνάτε επάνω από τα εμπόδια μόνο με κατάλληλη ράμπα.

Λειτουργία σάρωσης

ΔΚίνδυνος

Κίνδυνος τραυματισμού! Όταν είναι ανοιχτό το κλαπέτο μεγάλων απορριμμάτων, μπορεί ο κύλινδρος σκουπίσματος να εκτοξεύσει πέτρες ή χαλίκια προς τα εμπρός. Προσέχετε ώστε να μην υπάρχει κίνδυνος για άλλα άτομα, ζώα ή αντικείμενα.

ΠΡΟΣΟΧΗ

Μην αναρροφάτε ταινίες συσκευασίας, σύρματα ή παρόμοια υλικά, διότι μπορεί να καταστραφεί ο μηχανισμός σάρωσης.

Υπόδειξη: Για να επιτύχετε το βέλτιστο αποτέλεσμα καθαρισμού, η ταχύτητα οδήγησης πρέπει να προσαρμόζεται στις εκάστοτε συνθήκες.

Σάρωση με ανυψωμένο κλαπέτο απορριμμάτων

Υπόδειξη: Για το σκούπισμα μεγάλων αντικειμένων ύψους μέχρι 50 mm, π.χ. πακέτα τσιγάρων, θα πρέπει να ανασηκώσετε για λίγο τη θυρίδα μεγάλων απορριμμάτων.

Ανυψώστε το κλαπέτο απορριμμάτων:

→ Τραβήξτε το μοχλό ανύψωσης της θυρίδας ογκωδών απορριμμάτων.

Κατέβασμα της θυρίδας ογκωδών απορριμμάτων:

→ Αφήστε το μοχλό ανύψωσης της θυρίδας ογκωδών απορριμμάτων.

Υπόδειξη: Το καλύτερο δυνατό αποτέλεσμα καθαρισμού επιτυγχάνεται μόνο όταν είναι κατεβασμένη εντελώς η θυρίδα μεγάλων απορριμμάτων.

Σάρωση με πλευρικές βούρτσες

→ Μετακινήστε το μοχλό βύθισης της πλευρικής σκούπας προς τα πάνω. Η πλευρική σκούπα χαμηλώνει.

Σάρωση στεγνών δαπέδων

Υπόδειξη: Κατά τη διάρκεια της λειτουργίας θα πρέπει να γίνεται τακτική εκκένωση των δοχείων απορριμμάτων.

Υπόδειξη: Κατά τη διάρκεια της λειτουργίας θα πρέπει να καθαρίζετε τακτικά το φίλτρο σκόνης.

→ Κλείστε τη θυρίδα υγρής/ξηρής λειτουργίας.

Σάρωση υγρών ή βρεγμένων δαπέδων

→ Ανοίξτε τη θυρίδα υγρής/ξηρής λειτουργίας.

Υπόδειξη: Έτσι προστατεύεται το φίλτρο από την υγρασία.

Ενδειξη συσσωρευτή

Η ένδειξη της μπαταρίας εμφανίζει την κατάσταση φόρτισης της μπαταρίας στη διάρκεια της εργασίας:

πλήρως	πράσινο φως
30% φορτισμένος	κίτρινο φως
10% φορτισμένος	κόκκινο χρώμα που αναβοσβήνει
Προστασία από πλήρη εκφόρτιση, η συσκευή απενεργοποιείται	κόκκινο φως

Ένδειξη βλάβης

Η ένδειξη βλάβης δείχνει αν υπάρχει βλάβη στη συσκευή:

Βλάβη μονάδας ελέγ-χου κινητήρα

αναβοσβήνει κόκκινο

Καθαρισμός φίλτρου σκόνης

→ Μετακινήστε πολλές φορές μέσα έξω τη λαβή καθαρισμού του φίλτρου.

Άδειασμα του κάδου απορριμμάτων

ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Απενεργοποιήστε τη συσκευή, πριν αφαιρέσετε το δοχείο ρύπων.

Υπόδειξη: Κατά την εκκένωση του δοχείου απορριμμάτων προσέξτε να μην υποστεί βλάβη η μονωτική λωρίδα.

Υπόδειξη: Το μέγιστο επιτρεπόμενο φορτίο του δοχείου απορριμμάτων ανέρχεται σε 40 kg.

→ Καθαρίστε το φίλτρο σκόνης. → Τραβήξτε προς τα πάνω το μοχλό ασφάλισης του δοχείου ρύπων. → Τραβήξτε προς τα έξω τον κάδο απορριμμάτων. → Αδειάστε το δοχείο απορριμμάτων. → Σπρώξτε προς τα μέσα τον κάδο απορριμμάτων. → Πιέστε προς τα κάτω το μοχλό ασφάλισης του δοχείου ρύπων.

Απενεργοποίηση της μηχανής

Σβήστε τον κινητήρα.

→ Περιστρέψτε το γενικό διακόπτη στη θέση "0".

→ Ανυψώστε τις πλευρικές βούρτσες. → Ασφαλίστε το χειρόφρενο. → Περιστρέψτε το κλειδί του γενικού διακόπτη πέρα από τη θέση "0" και αφαιρέστε το.

Μεταφορά

ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευής.

→ Σβήστε τον κινητήρα.

→ Περιστρέψτε το κλειδί του γενικού διακόπτη πέρα από τη θέση "0" και αφαιρέστε το. → Ασφαλίστε το χειρόφρενο. → Ασφαλίστε τη μηχανή με τάκους στους τροχούς. → Ασφαλίστε το μηχάνημα με ιμάντες ή σχοινιά. → Κατά τη μεταφορά με οχήματα, ασφαλίστε τη συσκευή έναντι ενδεχόμενης ολίσθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες οδηγίες.

1 Περιοχή στερέωσης πάνω από τη λαβή μεταφοράς 2 Περιοχή στερέωσης κάτω από το καπό του μηχανήματος

Υπόδειξη: Λάβετε υπόψη τα σημάδια για τα σημεία στερέωσης στο πλαίσιο (σύμβολα αλυσίδας).

Υπόδειξη: Μην κάμπτετε τα συρματόσχοινα.

Αποθήκευση

ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής.

Διακοπή της λειτουργίας

Όταν το μηχανικό σάρωθρο δεν χρησιμοποιείται για μεγάλο χρονικό διάστημα, λάβετε υπόψη τα εξής σημεία:

→ Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. → Σβήστε τον κινητήρα. → Περιστρέψτε το κλειδί του γενικού διακόπτη πέρα από τη θέση "0" και αφαιρέστε το.

→ Ασφαλίστε το χειρόφρενο.

→ Ασφαλίστε τη σκούπα ώστε να μην μπορεί να κυλήσει.

→ Ανυψώστε τον κύλινδρο σκουπίσματος. Για το σκοπό αυτό ασφαλίστε τους δύο μοχλούς ρύθμισης στην ανώτατη οπή.

→ Ανυψώστε τις πλευρικές βούρτσες.

→ Καθαρίστε το μηχανικό σάρωθρο εσωτερικά και εξωτερικά.

→ Σταθμεύστε τη μηχανή σε ασφαλές και στεγνό μέρος.

→ Αποσυνδέστε τις μπαταρίες.

→ Φορτίστε τη μπαταρία και επαναφορτίζετέ την ανά περίπου 2 μήνες.

Φροντίδα και συντήρηση

Γενικές υποδείξεις

• Εργασίες συντήρησης και αποκατάστασης επιτρέπεται να εκτελούνται μόνο από εξουσιοδοτημένα συνεργεία εξυπηρέτησης πελατών ή από εξειδικευμένο προσωπικό, το οποίο έχει εξοικειωθεί με όλες τις σημαντικές προδιαγραφές ασφαλείας.
• Τα προσαρμοζόμενα ανά τόπους επαγγελματικά οχήματα υπόκεινται στον έλεγχο ασφαλείας του VDE 0701.

Καθαρισμός

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης! Το καθάρισμα της συσκευής δεν επιτρέπεται να γίνεται με λάστιχο ή με ψεκασμό νερού υψηλής πίεσης (κίνδυνος βραχυκυκλωμάτων ή άλλων ζημιών).

ΠΡΟΣΟΧΗ

Πριν από εργασίες καθαρισμού, τραβήξτε το βύσμα του φορτιστή από την πρίζα. Πριν από εργασίες καθαρισμού, αποσυνδέστε τον θετικό πόλο της μπαταρίας.

Εσωτερικός καθαρισμός της συσκευής ΔΚίνδυνος

Κίνδυνος τραυματισμού! Φοράτε μάσκα προστασίας από τη σκόνη και προστατευτικά γυαλιά.

→ Ανοίξτε το καπό της συσκευής. → Καθαρίστε τη μηχανή με ένα πανί.

→ Καθαρίστε τη μηχανή με πεπιεσμένο αέρα. → Κλείστε το κάλυμμα της μηχανής.

Εξωτερικός καθαρισμός της μηχανής

→ Καθαρίζετε τη μηχανή με υγρό πανί εμποτισμένο σε διάλυμα ήπιου απορρυπαντικού.

Υπόδειξη: Μην χρησιμοποιείτε διαβρωτικά απορρυπαντικά.

Διαστήματα συντήρησης

Συντήρηση από τον πελάτη

Καθημερινή συντήρηση:

→ Ελέγξτε τον κύλινδρο σκουπίσματος για φθορές και μπερδεμένους ιμάντες. → Ελέγξτε τη λειτουργία όλων των στοιχείων χειρισμού. → Ελέγξτε όλες τις ενδεικτικές λυχνίες. Εβδομαδιαία συντήρηση: → Ελέγξτε την τάση, τη φθορά και τη λειτουργία των ιμάντων κίνησης. → Ελέγξτε αν τα σύρματα Bowden και τα κινούμενα μέρη κινούνται ελεύθερα. → Ελέγξτε τις ρυθμίσεις και τις φθορές των στεγανοποιητικών παρεμβυσμάτων στο σημείο σάρωσης. → Ελέγξτε το κάτοπτρο του κυλίνδρου σκουπίσματος. → Καθαρίστε το φίλτρο σκόνης.

Υπόδειξη: Για περιγραφή, βλ. κεφάλαιο Εργασίες συντήρησης.

Υπόδειξη: Όλες οι εργασίες σέρβις και συντήρησης, σε περίπτωση συντήρησης από τον πελάτη, πρέπει να γίνονται από εξειδικευμένο τεχνικό. Σε περίπτωση ανάγκης μπορείτε να ζητήσετε ανά πάσα στιγμή τη βοήθεια ενός αντιπροσώπου της εταιρίας Kärcher.

Συντήρηση από την υπηρεσία εξυπηρέτησης πελατών

Εργασίες συντήρησης μετά τον πρώτο μήνα ή μετά από 5 ώρες λειτουργίας:

→ Διεξαγωγή της πρώτης επιθεώρησης. Συντήρηση κάθε 50 ώρες λειτουργίας Εργασίες συντήρησης κάθε 100 ώρες λειτουργίας ή κάθε έξι μήνες Συντήρηση κάθε 300 ώρες λειτουργίας Εργασίες συντήρησης κάθε 500 ώρες λειτουργίας ή κάθε χρόνο

Υπόδειξη: Προς διαφύλαξη των εγγυητικών αξιώσεων, κατά τη διάρκεια του χρόνου εγγύησης όλες οι εργασίες σέρβις και συντήρησης πρέπει να εκτελούνται από την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών της Kärcher σύμφωνα με το βιβλίο συντήρησης.

Εργασίες συντήρησης

Προετοιμασία:

→ Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. → Περιστρέψτε το κλειδί του γενικού διακόπτη πέρα από τη θέση "0" και αφαιρέστε το. → Ασφαλίστε το χειρόφρενο.

Γενικές υποδείξεις ασφαλείας

⚠️ ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού!

Ο κινητήρας χρειάζεται περίπου 3 - 4 δευτερόλεπτα μέχρι να σταματήσει μετά την απενεργοποίησή του. Κατά το διάστημα αυτό μην πλησιάζετε την περιοχή μετάδοσης κίνησης.

Κατά το διάστημα αυτό μην πλησιάζετε την περιοχή μετάδοσης κίνησης.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πριν από κάθε εργασία συντήρησης και επισκευής αφήνετε τη μηχανή να κρυώσει επαρκώς.

Μην αγγίζετε θερμά μέρη, όπως τον κινητήρα μετάδοσης κίνησης.

ΠΡΟΣΟΧΗ

Πριν από εργασίες συντήρησης, τραβήξτε το βύσμα του φορτιστή από την πρίζα. Πριν από εργασίες συντήρησης, αποσυνδέστε τον θετικό πόλο της μπαταρίας.

ΠΡΟΣΟΧΗ

Πριν από την εκτροπή της συσκευής, πρέπει να αφαιρούνται οι μπαταρίες και ο κάδος απορριμμάτων, καθώς και να στρέφεται προς τα εμπρός η λαβή ώθησης. Μην απενεργοποιείτε τη συσκευή από τη λαβή ώθησης.

Πριν τον καθαρισμό, τη συντήρηση του μηχανήματος και την αντικατάσταση εξαρτημάτων, απενεργοποιείτε πάντα το μηχάνημα.

Ρύθμιση του συρματόσχοινου μετάδοσης κίνησης

Η ρύθμιση είναι απαραίτητη όταν σε περίπτωση ανηφορικής οδήγησης είναι ανεπαρκής η ελκτική δύναμη του μηχανήματος.

→ Ανοίξτε το καπό της συσκευής. → Λύστε το κόντρα παξιμάδι. → Προσαρμόστε τον κοχλία ρύθμισης. → Βιδώστε σταθερά το κόντρα παξιμάδι.

Έλεγχος της κυλινδρικής βούρτσας

→ Ασφαλίστε το χειρόφρενο. → Αφαιρέστε τον κάδο απορριμμάτων. → Αφαιρέστε τυχόν ταινίες ή τα σχοινιά από την κυλινδρική βούρτσα

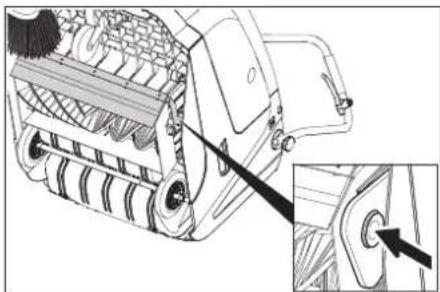

Αντικατάσταση της κυλινδρικής βούρτσας

Η αντικατάσταση είναι απαραίτητη σε περίπτωση που το αποτέλεσμα της σάρωσης υποβαθμίζεται εμφανώς λόγω φθοράς της τρίχας.

ΠΡΟΣΟΧΗ

Πριν από την εκτροπή της συσκευής, πρέπει να αφαιρούνται οι μπαταρίες.

Μην απενεργοποιείτε τη συσκευή από τη λαβή ώθησης.

→ Ασφαλίστε το χειρόφρενο. → Αφαιρέστε το δοχείο ρύπων. → Αφαιρέστε τις μπαταρίες. → Γείρετε το μηχάνημα προς τα πίσω.

→ Ανασηκώστε τη θυρίδα ογκωδών ρύπων, πιέστε προς τα μέσα το έδρανο και μετακινήστε τον κύλινδρο σκουπίσματος προς τα εμπρός. → Αφαιρέστε την κυλινδρική βούρτσα. → Εισάγετε το νέο κύλινδρο σκουπίσματος στους τριβείς μετάδοσης κίνησης (αριστερά). → Στην αντίθετη πλευρά, ασφαλίστε το έδρανο στην οπή του βραχίονα του κυλίνδρου σκουπίσματος.

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης! Φροντίστε να μην συνθλιβούν οι βούρτσες στην οπή του βραχίονα κυλίνδρου σκουπίσματος.

Υπόδειξη: Μετά την τοποθέτηση του νέου κυλίνδρου σάρωσης πρέπει να ρυθμιστεί εκ νέου το κάτοπτρο σάρωσης.

Έλεγχος και ρύθμιση του κατόπτρου σάρωσης της κυλινδρικής βούρτσας

→ Ανυψώστε από μπροστά τη μηχανική σκούπα και οδηγείστε την σε ένα χώρο με επίπεδο και λείο δάπεδο και πολλή σκόνη ή κιμωλία στην επιφάνειά του → Ασφαλίστε το χειρόφρενο. → Αφήστε τον κύλινδρο σκουπίσματος να λειτουργήσει περ. 15 - 30 δευτερόλεπτα. → Ανυψώστε τη μηχανική σκούπα από μπροστά και οδηγήστε προς την άκρη.

Το κάτοπτρο σκουπίσματος σχηματίζει ομοιόμορφο ορθογώνιο, με πλάτος που κυμαίνεται μεταξύ 30 -40 mm.

Εύρος ρύθμισης	(-) 1...10 (+)
Μικρό κάτοπτρο σάρωσης	1
Μεγάλο κάτοπτρο σάρωσης	10
Νέος κύλινδρος σκουπίσματος	1...3

Ρύθμιση του κατόπτρου σκουπίσματος:

→ Ανοίξτε το καπό της συσκευής. → Προσαρμόστε τον αριστερό και το δεξιό μοχλό ρύθμισης και ασφαλίστε τους στην ίδια οπή.

• Ασφαλίστε το μοχλό ρύθμισης στην κατώτερη οπή (+): Το κάτοπτρο σάρωσης μεγαλώνει
• Ασφαλίστε το μοχλό ρύθμισης στην ανώτατη οπή (-): Το κάτοπτρο σάρωσης μικραίνει → Ελέγξτε τον καθρέφτη σκουπίσματος.

Αντικατάσταση πλευρικής βούρτσας

Η αντικατάσταση είναι απαραίτητη σε περίπτωση που το αποτέλεσμα της σάρωσης υποβαθμίζεται εμφανώς λόγω φθοράς της τρίχας.

Υπόδειξη: Πριν την ανατροπή της συσκευής αφαιρέστε το δοχείο απορριμμάτων και μετακινήστε τη λαβή ώθησης προς τα εμπρός. Μην στηρίζετε το μηχάνημα πάνω στη λαβή ώθησης.

→ Ξεβιδώστε τους 3 κοχλίες στην κάτω πλευρά της πλευρικής σκούπας. → Αφαιρέστε την πλευρική βούρτσα. → Εισάγετε την πλευρική σκούπα στον υποδοχέα και βιδώστε σφιχτά.

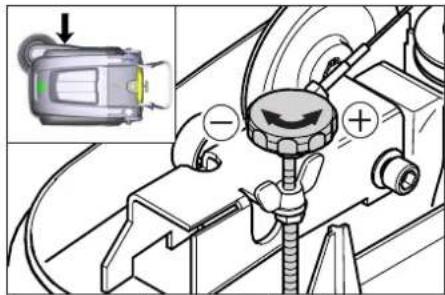

Ρύθμιση της καθόδου της πλευρικής σκούπας

Η προσαρμογή είναι απαραίτητη σε περίπτωση που το αποτέλεσμα της σάρωσης υποβαθμίζεται εμφανώς λόγω φθοράς της τρίχας της πλευρικής σκούπας.

→ Ανοίξτε το καπό της συσκευής. → Χαλαρώστε τα περικόχλια.

→ Προσαρμόστε τον κοχλία ρύθμισης. → Σφίξτε τα περικόχλια.

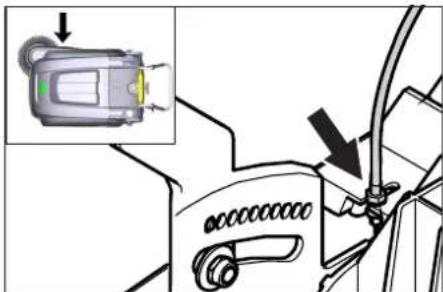

Ρύθμιση ανύψωσης της θυρίδας ογκωδών απορριμμάτων

• Η ρύθμιση είναι απαραίτητη εάν δεν ανυψώνεται αρκετά η θυρίδα ογκωδών απορριμμάτων.
• Σε περίπτωση μείωσης του αποτελέσματος καθαρισμού, π.χ. λόγω φθοράς του μετωπικού χείλους, πρέπει να μειώσετε λίγο την ένταση του συρματόσχοινου.

→ Ανοίξτε το καπό της συσκευής. → Λύστε το κόντρα παξιμάδι. → Προσαρμόστε τον κοχλία ρύθμισης. → Βιδώστε σταθερά το κόντρα παξιμάδι.

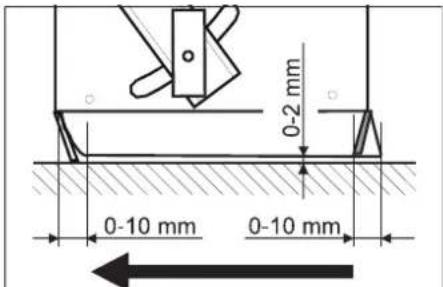

Ρύθμιση και αντικατάσταση των στεγανοποιητικών λωρίδων

Υπόδειξη: Πριν την ανατροπή της συσκευής αφαιρέστε το δοχείο απορριμμάτων και μετακινήστε τη λαβή ώθησης προς τα εμπρός. Μην στηρίζετε το μηχάνημα πάνω στη λαβή ώθησης.

■ Μετωπικό στεγανοποιητικό παρέμβυσμα → Χαλαρώστε τη στερέωση της στεγανοποιητικής λωρίδας. → Προσαρμόστε ή αντικαταστήστε τη μονωτική λωρίδα.

→ Η απόσταση της μονωτικής λωρίδας από το έδαφος πρέπει να ρυθμιστεί έτσι ώστε να αναδιπλώνεται προς τα πίσω με ιχνηλάτηση 0-10 mm. → Ευθυγραμμίστε το στεγανοποιητικό παρέμβυσμα. → Σφίξτε τη διάταξη στερέωσης της λωρίδας στεγανοποίησης. ■ Οπίσθιο στεγανοποιητικό παρέμβυσμα → Αφαιρέστε τον κάδο απορριμμάτων. → Χαλαρώστε τη στερέωση της στεγανοποιητικής λωρίδας. → Προσαρμόστε ή αντικαταστήστε τη μονωτική λωρίδα. → Η απόσταση της μονωτικής λωρίδας από το έδαφος πρέπει να ρυθμιστεί έτσι ώστε να αναδιπλώνεται προς τα πίσω με ιχνηλάτηση 0-10 mm. → Σφίξτε τη διάταξη στερέωσης της λωρίδας στεγανοποίησης. ■ Πλευρικά στεγανοποιητικά παρεμβύσματα → Χαλαρώστε τη στερέωση της στεγανοποιητικής λωρίδας. → Προσαρμόστε ή αντικαταστήστε τη μονωτική λωρίδα. → Τοποθετήστε από κάτω ένα υπόστρωμα πάχους 2 mm για να ρυθμίσετε την απόσταση από το δάπεδο. → Ευθυγραμμίστε το στεγανοποιητικό παρέμβυσμα.

→ Σφίξτε τη διάταξη στερέωσης της λωρίδας στεγανοποίησης.

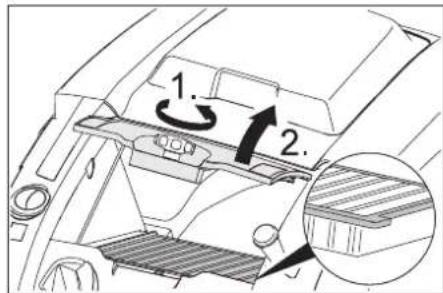

Αντικατάσταση φίλτρου σκόνης ⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πριν από την έναρξη της διαδικασίας αλλαγής φίλτρου σκόνης αδειάστε τον κάδο απορριμμάτων. Κατά την εκτέλεση εργασιών στο σύστημα του φίλτρου χρησιμοποιείτε μάσκα προστασίας από τη σκόνη. Λάβετε υπόψη τις προδιαγραφές ασφαλείας για το χειρισμό λεπτόκοκκης σκόνης.

ΠΡΟΣΟΧΗ

Κίνδυνος ζημιάς!

→ Μην πλένετε το φίλτρο σκόνης. → Ασφαλίστε το χειρόφρενο. → Καθαρίστε το φίλτρο σκόνης.

→ Σφίξτε τον κοχλία ασφάλισης του καλύμματος του φίλτρου σκόνης προς τα αριστερά. → Ανασηκώστε το κάλυμμα του φίλτρου σκόνης. → Αντικαταστήστε το φίλτρο σκόνης. Φροντίστε για την σωστή τοποθέτηση του φίλτρου σκόνης (βλ. εικόνα). → Βιδώστε τον κοχλία ασφάλισης ως το τέρμα.

ΠΡΟΣΟΧΗ

Εάν ο κοχλίας ασφάλισης δεν βιδωθεί ως το τέρμα, είναι δυνατό να προκληθεί ζημία.

Υπόδειξη: Κατά την εγκατάσταση νέου φίλτρου, προσέξτε ώστε να παραμείνουν άθικτα τα ελάσματα.

Αντικατάσταση ασφάλειας/ρελέ

■ KM 75/40 W Bp

1 Ασφάλεια F1 (50 A) 2 Ασφάλεια F2 ( 2 A) 3 Ρελέ 4 Φις φόρτισης μπαταρίας

→ Ανοίξτε το κάλυμμα συσκευής. → Αντικαταστήστε τη χαλασμένη ασφάλεια ή το ρελέ. ■ KM 75/40 W Bp Pack

Η ασφάλεια βρίσκεται στον ακροδέκτη της μπαταρίας.

Εξαρτήματα

Πλευρική σκούπα, μαλακή	6.905-626.0
Για λεπτή σκόνη σε εσωτερικούς χώρους, ανθεκτική στην υγρασία.
Κύλινδρος σκουπίσματος, μαλακός	6.906-886.0
Με φυσικές τρίχες: ειδικά για το σκούπισμα λεπτής σκόνης σε λείο εσωτερικό δάπεδο.Μη ανθεκτικό στην υγρασία, να μην χρησιμοποιείται σε τραχιές επιφάνειες!
Κύλινδρος σκουπίσματος, σκληρός	6.906-885.0
Για την αφαίρεση επίμονων λεκέδων σε εξωτερικούς χώρους, ανθεκτικός στην υγρασία.
Κύλινδρος σκουπίσματος, αντιστατικός	6.906-950.0
Για επιφάνειες που αναπτύσσουν στατικό ηλεκτρισμό, όπως είναι τα χαλιά ή οι συνθετικοί χλοοτάπητες
Μονάδα σάρωσης χαλιών	2.641-571.0
Περιλαμβάνει: Φίλτρο χνουδιών, αντιστατικό κύλινδρο σάρωσης, 3πλό τροχίσκο οδήγησης

Δήλωση Συμμόρφωσης των ΕΕ

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί τις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΕ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανήματος χωρίς προηγούμενη συνεννόηση μαζί μας.

Προϊόν: Μηχανικό σάρωθρο

Τύπος: 1.049-xxx

Σχετικές οδηγίες των ΕΕ

2006/42/EK (+2009/127/EK)

2014/30/EE

2000/14/EK

Εφαρμοσθέντα εναρμονισμένα πρότυπα

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000: 2018

Εφαρμοσθέντα εθνικά πρότυπα

---

Εφαρμοσθείσα διαδικασία συμμόρφωσης

2000/14/ΕΚ: Παράρτημα V

στάθμη ηχητικής πίεσης dB(A)

Μετρημένη: 86

Εγγυημένη: 88

Οι υπογράφοντες ενεργούν κατ' εντολή και με πληρεξούσιο από το διοικητικό συμβούλιο.

H. Jenner

Υπεύθυνος εγγράφων τεκμηρίωσης:

S. Reiser

Alfred Kärcher SE & Co. KG

Η συσκευή δεν ξεκινά	Ο διακόπτης επαφής του καπό απενεργοποίησε τη συσκευή. Κλείσιμο του καπό του μηχανήματος Φόρτιση μπαταριώνΕλεγχος της ασφάλειας υπερφόρτωσηςΕιδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher
Ο κινητήρας λειτουργεί, αλλά η συσκευή δεν κινείται	Ρύθμιση του συρματόσχοινου μετάδοσης κίνησηςΕλέγξτε τους τραπεζοειδείς ιμάντεςΕιδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher
Το μηχάνημα σ ταματά κατά την κίνηση σε μεγάλη ανοδική κλίση	Κινηθείτε σε διαδρομή με ελάχιστη κλίσηΈλεγχος της ασφάλειας υπερφόρτωσηςΡύθμιση του συρματόσχοινου μετάδοσης κίνησηςΕλέγξτε τους τραπεζοειδείς ιμάντεςΕιδοποιήστε την υπηρεσία σέρβις τις εταιρίας Kärcher
Ο κύλινδρος σκουπίσματος ακινητοποιείται, η ένδειξη βλάβης ανάβει με κόκκινο	Περιστρέψτε το γενικό διακόπτη στη θέση "OFF" και ελέγξτε τη βούρ τσα για αντικείμενα που μπορεί να έχουν κολλήσει επάνω της. Ανεβαίνετε κατά περίπτωση σε επιφάνειες με μικρότερη κλίση. Ενεργοποιήστε ζανά το γενικό διακόπτη. Έπειτα από επανάληψη της διαδικασίας αυτής τέσσερις φορές, το σύστημα ελέγχου εκτελεί αναγκαστική παύση 2 λεπτών για ψύξη. Στο διάστημα αυτό δεν είναι δυνατή η εκκίνηση της συσ κευής.
Η μηχανή δεν σαρώνει σωστά	Ελέγξτε την κυλινδρική και τις πλευρικές βούρτσες για τυχόν φθορές. Εν ανάγκη αντικαταστήστε τις.Ελέγξτε τη λειτουργία του κλαπέτου χονδρών ρύπωνΧαλαρώστε το συρματόσχοινο της θυρίδας ογκωδών απορριμμάτων (κοχλίας ρύθμισης)Ελέγξτε την ένταση και τη λειτουργικότητα του ιμάντα και εν ανάγκη κάνετε αντικατάστασηΡυθμίστε το κάτοπτρο σά ρωσηςΑντικατάσταση του κυλίνδρου σκουπίσματοςΕιδοποιήστε την υπηρεσία σέρβις τις εταιρίας Kärcher
Η μηχανή δημιουργεί σκόνη	Ελέγξτε τη λειτουργία του κλαπέτου χονδρών ρύπωνΧαλαρώστε το συρματόσχοινο της θυρίδας ογκωδών απορριμμάτων (κοκλίας ρύθμισης)Ελέγξτε, καθαρίστε ή αντικαταστήστε το φίλτρο σκόνηςΜην πλένετε το φίλτρο σκόνης.Αδειάστε το δοχείο απορριμμάτων.Αντικαταστήστε το προφίλ στεγανότητας στον κάδο απορριμμάτωνΕλέγξτε τη μόνωσ η του φίλτρου σκόνηςΕλέγξτε το βαθμό φθοράς των στεγανοποιητικών παρεμβυσμάτων. Εν ανάγκη ρυθμίστε ή αντικαταστήστε
Αναποτελεσματική σάρωση στις άκρες	Ρυθμίστε εκ νέου το σύστημα χαμηλώματος πλευρικής σκούπαςΑντικαταστήστε τις πλευρικές σκούπεςΒύθιση της πλευρικής σκούπαςΕλέγξτε τον ιμάντα μετάδοσης κίνησης της πλευρικής σκούπαςΕιδοποιήστε την υπηρεσία σέρβις τις εταιρίας Kärcher
Το σύσ τημα ανύψωσης πλευρικής σκούπας δεν λειτουργεί	Ελέγξτε το συρματόσχοινο ανύψωσης της πλευρικής σκούπαςΕιδοποιήστε την υπηρεσία σέρβις τις εταιρίας Kärcher
Ο νέος κύλινδρος σκουπίσματος αγγίζει το δοχείο ρύπων	Διορθώστε τη ρύθμιση του κατόπτρου σάρωσης, ασφαλίζοντας τους δύο μοχλούς ρύθμισης στην εκάστοτε ανώτατη οπή (1...3)

KM 75/40 W Bp KM 75/40 W Bp Pack

Χαρακτηριστικά συσκευών
Μήκος x Πλάτος x Ύψος (με ανοικτή λαβή ώθησης)	mm	1430 x 750 x 1190	1430 x 750 x 1190
Μήκος x Πλάτος x Ύψος (με κλειστή λαβή ώθησης)	mm	1160 x 750 x 930	1160 x 750 x 930
Βάρος (χωρίς μπαταρίες)	kg	79	79
Βάρος (με μπαταρίες)	kg	125	125
Επιτρεπόμενο συνολικό βάρος	kg	205	205
Ταχύτητα κίνησης και σκουπίσματος	km/h	4,5	4,5
Επιτρεπόμενη κλίση εδάφους (μέγ.)	%	12	12
Διάμετρος κυλινδρικής βούρτσας	mm	265	265
Διάμετρος πλευρικών βουρτσών	mm	410	410
Απόδοση επιφανείας μέγ.	m 2 /h	3400	3400
Πλάτος εργασίας χωρίς πλευρικές βούρτσες	mm	550	550
Πλάτος εργασίας με πλευρική βούρτσα	mm	750	750
Όγκος δοχείου απορριμμάτων	l	40	40
Είδος προστασίας - προστασία από σταγόνες νερού	--	IPX 3	IPX 3
Κινητήρας
Τύπος	--	Κινητήρας συνεχούς ρεύματος μόνιμου μαγνή-ηΣτροφή προς τα δεξιά
Τάση	V	24	24
Ονομαστική ένταση ρεύματος	A	22	22
Ονομαστική ισχύς	W	400	400
Αριθμός στροφών	1/min	2750	2750
Είδος προστασίας	--	IP 20	IP 20
Μλαταρία
Τύπος	--	--	2x 12 V GiV
Αλόδοση	Ah	--	60 (5h)
Βάρος	kg --	23
Χρόνος φόρτισης πλήρως εκφορτισμένου συσσωρευτή	h	--	12
Διάρκεια λειτουργίας ύστερα από πολλαπλές φορτίσεις	h	--	ca. 1,5-2
Φορτιστής
Τάση ηλεκτρικού δικτύου	V~	--	230
Τάση εξόδου	V	--	24
Ρεύμα φόρτισης	A	--	10
Συχνότητα δικτύου	Hz	--	50/60
Ηλεκτρική προστασία
Κεντρική	A	50	50
Ασφάλεια μονάδας ελέγχου	A	2	--
Προστασία από εκφόρτιση	--	μέσω ηλεκτρονόμου	μέσω ηλεκτρονόμου
Φορτιστής		---	T4A / 250 V AC
Σύστημα φίλτρου και αναρρόφησης
Επιφάνεια φίλτρου - φίλτρο λεπτόκκοκης σκόνης	m 2	1,8	1,8
Κατηγορία εφαρρογής φίλτρου για σκόνη μη επικίνδυνη για την υγεία	--	L	L
Ονομαστική υπολίεση συστήματος αναρρόφησης	mbar	5	5
Ονομαστική παροχή όγκου συστήματος αναρρόφησης	l/s	45	45
Περιβαλλοντικές συνθήκες
Θερμοκρασία λειτουργίας	°C	-5 έως +40	-5 έως +40
Θερμοκρασία φόρτωσης		---	Θερμοκρασία δωματί-ου
Υγρασία αέρα, χωρίς συμπύκνωση	%	0 - 90	0 - 90
Μετρούμενες τιμές κατά EN 60335-2-72
Επιτρεπόμενη στάθμη ηχητικής ισχύος L ρA	dB(A)	71	71
Αβεβαιότητα K ρA	dB(A)	3	3
Επιτρεπόμενη στάθμη ηχητικής ισχύος L ωA + Αβεβαιότητα K ωA	dB(A)	88	88
Αβεβαιότητα K ωA		2	2
Κραδασμοί στο χέρι/στο βραχίονα	m/s 2	3,7	3,7
Αβεβαιότητα K	m/s 2	0,2	0,2
Με την επιφύλαξη τεχνικών αλλαγών.
