Uso conforme a destinazione

Utilizzate questo apparecchio esclusivamente in conformità alle indicazioni fornite da questo manuale d'uso.

• Questa spazzatrice è destinata a spazzare superfici sporche in ambienti interni ed esterni.
• L'apparecchio è stato progettato per l'utilizzo professionale in hotel, scuole, ospedali, fabbriche, negozi, uffici e nel settore della locazione.
• Prima dell'uso assicurarsi del perfetto stato e del funzionamento sicuro dell'apparecchio e delle attrezzature di lavoro. In caso contrario è vietato usarlo.
• L'apparecchio non si adatta all'aspirazione di polveri dannose alla salute.
• È vietato apportare modifiche all'appa-recchio.
• L'apparecchio è idoneo soltanto all'uso su pavimentazioni indicate nel presente manuale.
• È consentito percorrere sole quelle superfici adibite all'uso della macchina da parte dell'imprenditore o dei suoi incaricati.
• Regola generale da rispettare: tenere lontana dall'apparecchio qualsiasi sostanza facilmente infiammabile (pericolo d'esplosione/d'incendio).

Uso errato prevedibile

• Non spazzare/aspirare mai liquidi esplosivi, gas infiammabili o acidi e solventi allo stato puro! Ne fanno parte benzina, diluenti per vernici o gasolio che, insieme all'aria di aspirazione, possono formare vapori o miscele esplosivi, nonché acetone, acidi e solventi allo stato puro che corrodono i materiali dell'apparecchio.
• Non spazzare/aspirare mai polveri di metallo reattive (ad es. alluminio, magnesio, zinco), insieme a detergenti fortemente alcalini ed acidi esse generano gas esplosivi.
  – Non spazzare/aspirare oggetti ardenti o incandescenti.

- È vietato sostare in aree di pericolo. È vietato usare l'apparecchio in ambienti a rischio di esplosione.

Pavimentazioni adatte

• A s f a l t o
  – Pavimenti industriali
• Massetto
• C e m e n t o
  – Pietre da pavimentazioni

Funzione

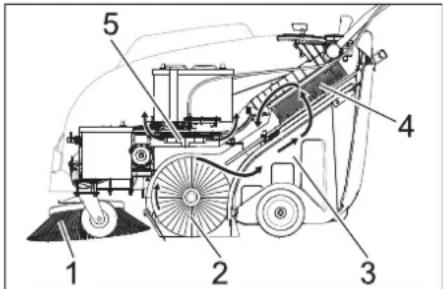

La spazzatrice funziona secondo il seguente principio.

• La scopa laterale (1) pulisce gli angoli ed i bordi della superficie da pulire e convoglia lo sporco nella carreggiata del rullo spazzola.
• Il rullo spazzola rotante (2) convoglia lo sporco direttamente nel vano raccolta (3).
• La polvere che si alza nel vano raccolta viene separata per mezzo del filtro polvere (4) e l'aria filtrata viene aspirata dall'aspiratore-raccoglitore (5).

Avvertenze generali

Si dovessero verificare danni dovuti al trasporto al momento del disimballo, informare immediatamente il proprio rivenditore.

• Leggere e osservare le istruzioni per l'uso e le avvertenze di sicurezza delle attrezzature di lavoro assemblate all'apparecchio.
• Le targhette di avvertimento sull'apparecchio forniscono importanti indicazioni per un uso sicuro.
• Oltre alle indicazioni contenute nel manuale d'uso è necessario osservare le norme di sicurezza e antinfortunistiche generali vigenti.

Accessori e ricambi

△PERICOLO

Per escludere qualsiasi rischio, gli interventi di riparazione e il montaggio dei pezzi di ricambio vanno effettuati esclusivamente dal servizio assistenza autorizzato.

• Impiegare esclusivamente accessori e ricambi autorizzati dal produttore. Accessori e ricambi originali garantiscono che l'apparecchio possa essere impiegato in modo sicuro e senza disfunzioni.
• Maggiori informazioni sulle parti di ricambio sono reperibili al sito www.kaercher.com alla voce "Service".

Protezione dell'ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengono materiali riciclabili preziosi e vanno consegnati ai relativi centri di raccolta. Batterie, olio e sostanze simili non devono essere dispersi nell'ambiente. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti agli accessori, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Simboli riportati nel manuale d'uso

△PERICOLO

Per un rischio imminente che determina lesioni gravi o la morte.

⚠AVVERTIMENTO

Per una situazione di rischio possibile che potrebbe determinare lesioni gravi o la morte.

PRUDENZA

Per una situazione di rischio possibile che potrebbe determinare danni leggeri a persone o cose.

Simboli riportati sull'apparecchio

Non spazzare oggetti accesi o incandescenti, come ad es. sigarette, fiammiferi o simili.

Pericolo di schiacciamento e cesoiamento dalle cinghie, spazzole laterali, contenitori e archetto di spinta.

Pericolo di ustioni Evitare il contatto con queste superfici durante il funzionamento e quando sono riscaldate.

Norme di sicurezza

Avvertenze di sicurezza riguardo all'uso

• Prima dell'uso assicurarsi del perfetto stato e del funzionamento sicuro dell'apparecchio e delle attrezzature di lavoro. In caso contrario è vietato usarlo.
• In caso di utilizzo dell'apparecchio in ambienti a rischio (per es. stazioni di servizio) devono essere rispettate le relative norme di sicurezza. È vietato usare l'apparecchio in ambienti a rischio di esplosione.
• Utilizzare sempre l'apparecchio conformemente alla destinazione d'uso tenendo in considerazione le condizioni locali e prestando attenzione durante il lavoro all'eventuale presenza di terzi, soprattutto bambini.
• Prima di iniziare i lavori, l'operatore deve accertarsi che tutti i dispositivi di protezione siano regolarmente collocati e funzionanti.
• L'operatore dell'apparecchio è responsabile per incidenti con altre persone o con proprietà di queste.
• L'operatore deve indossare indumeti aderenti. Indossare scarpe stabili e evitare di indossare indumenti sciolti e allentati.
• Prima dell'avviamento, controllare l'area adiacente (p. es. bambini). Fare attenzione che ci sia una sufficiente visibilità!
• Per evitare che l'apparecchio venga utilizzato da persone non autorizzate, togliere la chiave.
• Quando si esce, l'apparecchio va bloccato contro movimenti involontari.
• L'apparecchio deve essere utilizzato solo da persone istruite sul rispettivo uso o che hanno dato prova di sapere utilizzare l'apparecchio ed espressamente incaricate dell'uso.
• Questo apparecchio non deve essere utilizzato da persone (bambini compresi) con capacità fisiche, sensoriali o mentali ridotte o che non abbiano esperienza e conoscenza.
• I bambini devono essere sorvegliati affinché non giochi con l'apparecchio.

Avvertenze di sicurezza riguardo alla marcia

Pericolo

Rischio di lesioni!

Rischio di ribaltamento in forte pendenza.

• Non percorrere pendenze superiori al 12% in senso di marcia.
  Rischio di ribaltamento su terreni instabili.
• Condurre l'apparecchio solo su pavimentazioni stabili.
  Rischio di ribaltamento in caso di inclinazione laterale eccessiva.
• Percorrere diagonalmente al senso di marcia pendenze non superiori al 12%.
  La velocità di marcia deve essere adeguata alle rispettive condizioni.

Avvertenze di sicurezza riguardo al trasporto dell'attrezzo

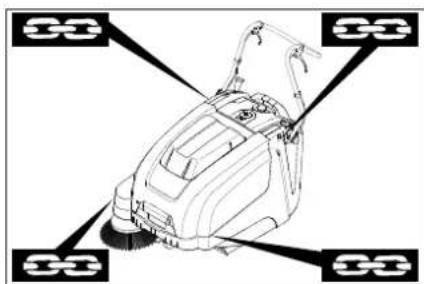

• Per il trasporto osservare il peso dell'apparecchio.
• Per il trasporto dell'apparecchio, scollegare la batteria dai morsetti e fissare l'apparecchio in modo sicuro.

Avvertenze di sicurezza per apparecchi alimentati a batteria

Avviso: Il diritto di garanzia esiste soltanto, se si usano batterie e caricabatterie racco-mandati dalla Kärcher.

• Osservare assolutamente le istruzioni d'uso del produttore della batteria e del caricabatterie. Osservare le raccomandazioni del legislatore riguardanti l'utilizzo di batterie.
• Le batterie scariche devono essere caricate al più presto possibile.
• Per evitare correnti di dispersione, mantenere le batterie pulite e asciutte. Proteggere le batterie da impurità (p.es. polveri di metallo).
• Non depositare utensili o altri oggetti simili sulla batteria. Pericolo di corto circuito e di esplosione.
• Utilizzare sempre 2 batterie dello stesso tipo!
• Non lavorare assolutamente con fiamme aperte nelle vicinanze della batteria o nell'apposito locale caricabatteria. Non produrre scintille e non fumare. Rischio di esplosioni.
• Utilizzare solo batterie con copertura dei poli. Sostituire la copertura poli in caso di perdita.
• Non toccare componenti molto caldi quali ad esempio il motore trazione (Pericolo di ustione).
• Prudenza con l'acido batteria! Osservare le relative norme di sicurezza!
• Le batterie dismesse devono essere smaltite conformemente alle norme ambientali (direttiva UE 91/157 CEE).

Avvertenze di sicurezza riguardo alla cura e la manutenzione

• Prima di eseguire la pulizia e la manutenzione dell'apparecchio, sostituire componenti o passare ad un'altra modalità di funzionamento, spegnere l'apparecchio e togliere la chiave di accensione.
• Durante i lavori sull'impianto elettrico scollegare la batteria.
• Non pulire l'apparecchio con un tubo flessibile o un getto d'acqua ad alta pressione (rischio di cortocircuito o di altri guasti di tipo elettrico).
• Le riparazioni devono essere eseguite esclusivamente da centri di assistenza autorizzati o da personale esperto in questo settore che abbia familiarità con tutte le norme di sicurezza vigenti in materia.
• Rispettare il controllo di sicurezza secondo le disposizioni locali per apparecchi ad uso commerciale.
• Lavorare sull'apparecchio indossando sempre guanti protettivi idonei.

Dispositivi di sicurezza

Cofano dell'apparecchio

L'apparecchio è dotato di un interruttore di contatto cofano che spegne il motore non appena il cofano dell'apparecchio viene aperto.

△PERICOLO

Pericolo di lesioni a causa di un interruttore di contatto cofano difettoso!

Se il motore non si spegne quando si apre il cofano dell'apparecchio, l'interruttore di contatto cofano è difettoso. Non utilizzare più l'apparecchio e farlo riparare.

Interruttore principale

→ In situazioni di pericolo o per lo spegnimento veloce dell'apparecchio, girare l'interruttore principale sulla posizione "0/OFF".
→ Per la protezione contro la messa in funzione involontaria, girare l'interrutto-re principale sulla posizione "0/OFF" ed estrarre la chiave.

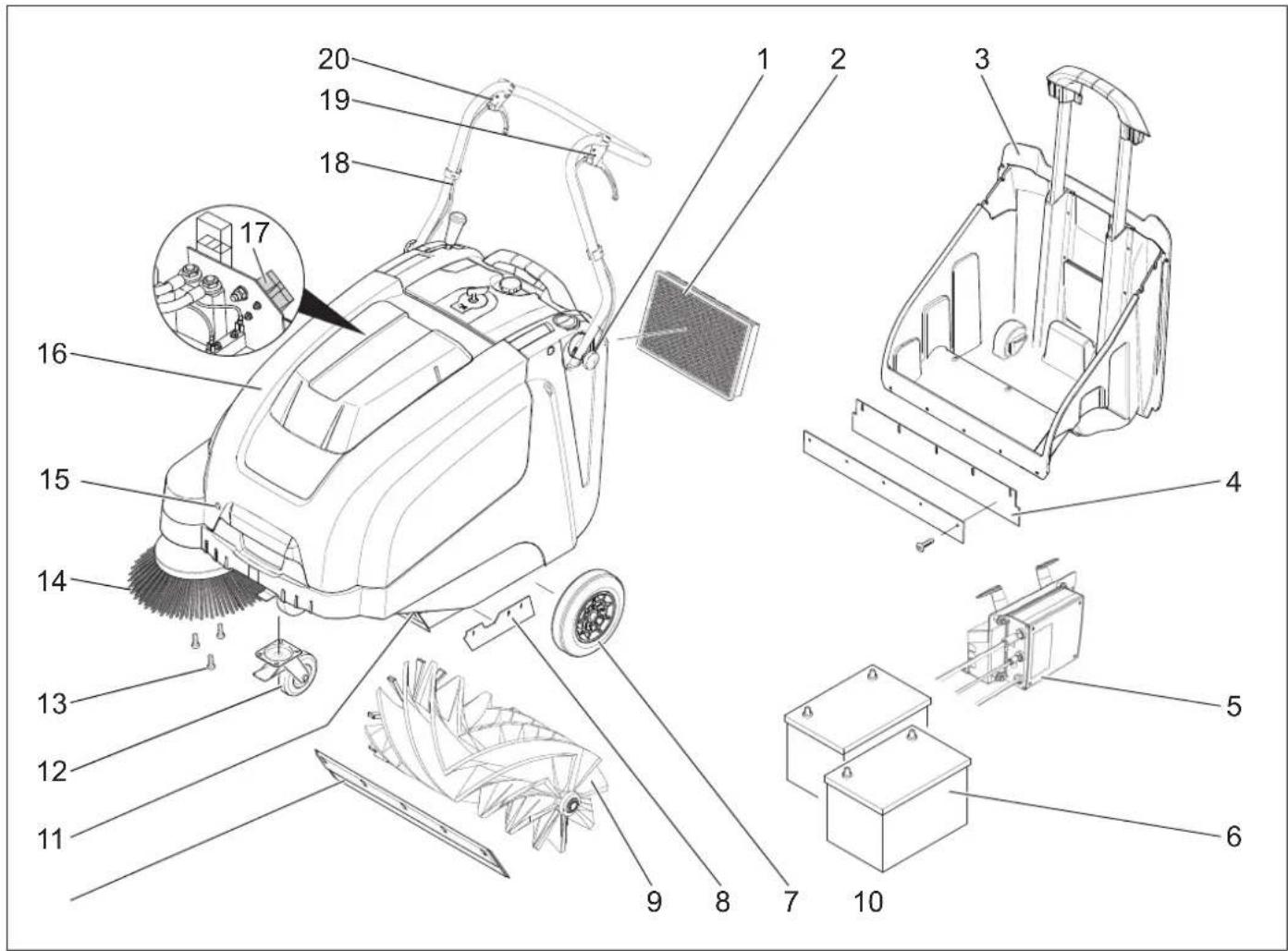

1 Vite per il fissaggio dell'archetto di spinta (2x)
2 Filtro della polvere
3 Vano raccolta
4 Listello di tenuta posteriore (vano raccolta)
5 Caricabatterie (solo KM 75/40 W pacco Bp)
6 Batterie (solo KM 75/40 W pacco Bp)
7 Ruote motrici
8 Listello di tenuta laterale
9 Rullo spazzola
10 Listello di tenuta anteriore
11 Serranda per lo sporco grossolano
12 Ruota pivottante con freno di stazionamento
13 Fissaggio della spazzola laterale
14 Spazzole laterali
15 Chiusura cofano
16 Cofano
17 Spinotto per ricarica batteria (solo KM 75/40 W Bp)
18 Archetto di spinta
19 Leva per marcia in avanti
20 Leva per sollevare ed abbassare il portello dello sporco grossolano

Quadro di controllo

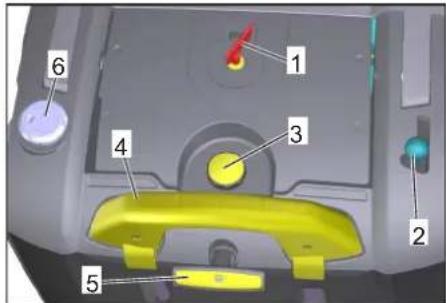

1 Interruttore principale
2 Leva per abbassare e sollevare la spazzola laterale
3 Vite di chiusura del coperchio del filtro della polvere
4 Staffa di chiusura del vano raccolta
5 Pulizia filtro della polvere
6 Cerniera bagnato/asciutto

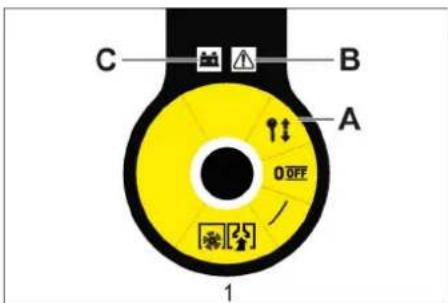

Interruttore principale

C B A 0 OFF 1

0/OFF Motore spento

1 Motore acceso

A Togliere la chiave

B Visualizzazione guasti

C Indicatore batteria

Togliere la chiave

→ Ruotare la chiave dell'interruttore principale sulla posizione „0“ ed estrarla.

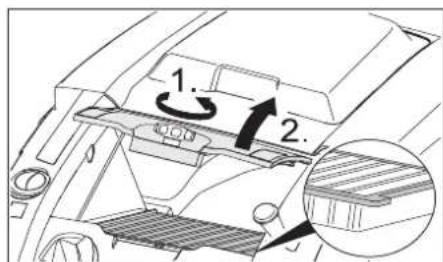

Aprire il cofano

Indicazione

Il cofano apparecchio viene sbloccato con la chiave dell'interruttore principale.

1. 2. 3.

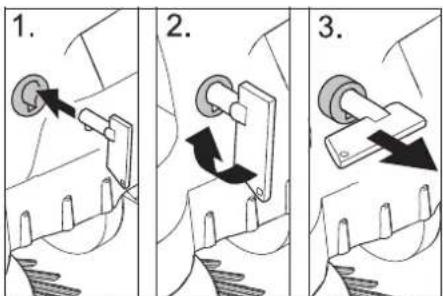

→ Introdurre la chiave dell'interruttore principale nella chiusura del cofano e ruotare la chiave di 90° in senso orario.
→ Estrarre il dispositivo di chiusura del cofano della chiave.
→ Aprire il cofano.

Chiudere il cofano

→ Chiudere la copertura dell'apparecchio, la chiusura del cofano dell'apparecchio si chiude automaticamente.

Prima della messa in funzione

Indicazioni per lo scarico

⚠PERICOLO

Pericolo di lesioni e danneggiamento! Osservare il peso dell'apparecchio al caricamento!

Peso a vuoto (peso di trasporto)
KM 75/40 W Bp 79 kg
KM 75/40 W Bp Pack 125 kg
Peso totale consentito
KM 75/40 W Bp 205 kg
KM 75/40 W Bp Pack 205 kg

Operazione di scarico

→ Rimuovere il cartone.
→ Rimuovere i cunei di legno per il blocco delle ruote e sollevare l'apparecchio manualmente dal pallet.
→ Sbloccare il freno di stazionamento.

Montare l'archetto di spinta

→ Svitare le viti.
→ Sollevare l'archetto di spinta.
→ Stringere le viti.

Montare le spazzole laterali

Avviso: Prima di ribaltare l'apparecchio rimuovere il contenitore dello sporco e spostare in avanti l'archetto di spinta. Non posizionare l'apparecchio sull'archetto di spinta.
→ Applicare la scopa laterale sul trascinatore e avvitarla.

[Non-Text]

Batterie

Norme di sicurezza per l'uso di batterie

Durante l'utilizzo di batterie osservare assolutamente le seguenti indicazioni di pericolo:

	Rispettare le indicazioni riportate sulla batteria, nelle istruzioni per l'uso e nel manuale d'uso del veicolo.
	Indossare una protezione per gli occhi.
	Tenere l'acido e le batterie fuori dalla portata dei bambini.
	Rischio di esplosione!
	Vietato accendere fuochi, produrre scintille, usare luci libere e fumare.
	Pericolo di ustioni chimiche!
	Pronto soccorso.
	Avviso di pericolo.
	Smaltimento.
	Non gettare la batteria nei rifiuti domestici.

Pericolo

Rischio di esplosione! Non appoggiare utensili o simili sulla batteria, sui poli terminali e sui collegamenti delle celle della batteria.

⚠ Pericolo

Rischio di lesioni! Non portare mai eventuali ferite a contatto con il piombo. Lavare sempre le mani dopo aver effettuato interventi sulla batteria.

△PERICOLO

Pericolo di incendio e di esplosione.

• È vietato fumare e usare fiamme libere.
• Areare bene i locali in cui vengono caricate le batterie in quanto sussiste il pericolo di formazione di gas altamente esplosivi.

⚠ Pericolo

Pericolo di ustioni chimiche!

• Sciacquare con abbondante acqua pulita eventuali schizzi di acido negli occhi o sulla cute.
• Quindi, contattare immediatamente un medico.
  – Lavare i vestiti sporchi con acqua.

Batterie consigliate

	Codice N°	Volume Flusso d'aria
60 Ah, non richiede manutenzione	6.654-226.0*	1,65** 0,6	6***

* L'apparecchio necessita di 2 batterie
** in m³
*** in m³/h

Dimensioni massime della batteria

Lunghezza Larghezza Altezza
267 mm	177 mm	190 mm

Caricabatterie consigliati

	Codice N°
Caricabatterie	6.654-225.0

Montaggio e collegamento delle batterie

I modelli KM 75/40 W Pacco Bp vengono forniti con batterie e caricabatteria installati.

→ Aprire il cofano.

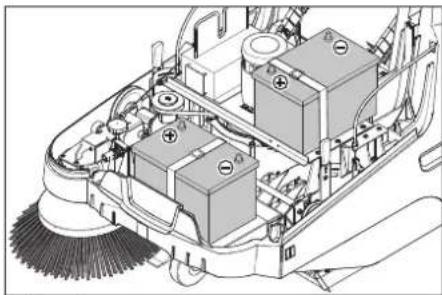

→ Posizionare le batterie sul sostegno del motore.
→ Bloccare le batterie con il nastro di sostegno.

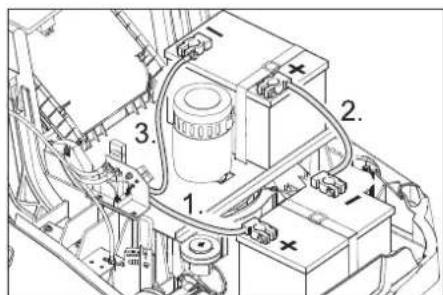

→ Collegare il morsetto (cavo rosso) al polo positivo (+).
→ Avvitare il cavo di collegamento sulle batterie.
→ Collegare il morsetto al polo negativo (-).

Avviso: Verificare che i poli della batteria e i morsetti siano sufficientemente protetti con apposito grasso per poli batteria.

Utilizzare solo batterie con copertura dei poli. Sostituire la copertura poli in caso di perdita.

PRUDENZA

Caricare le batterie prima dell'accensione dell'apparecchio.

Rischio di lesioni! Utilizzare il caricabatterie solo con il cavo di alimentazione in perfetto stato. Cavi di alimentazione eventualmente danneggiati vanno immediatamente sostituiti da parte del produttore, del servizio clienti autorizzato oppure da tecnici qualificati.

PERICOLO

Pericolo di scosse elettriche. Fare attenzione alla rete elettrica e alla protezione. Usare il caricabatterie solo in ambienti asciutti e sufficientemente ventilati.

Avviso: Il tempo di carica con batteria scarica è di circa 12 ore.

⚠ Pericolo

Rischio di lesioni! Osservare le norme di sicurezza per l'uso di batterie. Osservare le istruzioni del produttore del caricabatterie.

Ricarica - KM 75/40 W Bp Pack

Attenzione: Le batterie devono essere ricaricate solo a temperatura ambiente!

Nota: Questo apparecchio è provvisto di serie di batterie prive di manutenzione.

→ Aprire il cofano dell'apparecchio.

→ Inserire la spina del caricabatterie in una presa elettrica.

Nota: Il caricabatterie è regolato elettronicamente e conclude autonomamente la ricarica. Tutte le funzioni dell'apparecchio vengono interrotte automaticamente durante la ricarica.

1 Visualizzazione dello stato della batteria

L'indicatore di stato della batteria mostra l'avanzamento del processo di carica a spina inserita:

Le batterie vengono caricate	Verde lampeggiante
Le batterie sono cariche	acceso fisso verde
Guasto nel caricabatterie	fisso di colore rosso
È presente l'errore n della tabella degli errori	lampeggia in rosso n volte con pausa

Tabella degli errori:

1 Batteria non collegata

2 Polarità della batteria invertita

3 Batteria completamente scarica

4 Problema con la caratteristica di carica

5 L'alimentatore è troppo caldo

6 Errore di hardware

7 Errore di comunicazione (modalità alimentatore)

Per garantire una lunga durata della batteria, questa deve essere sempre completa-

mente carica.

Ricarica - KM 75/40 W Bp

→ Aprire il cofano.
→ Inserire il cavo di alimentazione nella presa del caricabatterie della spazzatrice.
→ Inserire la spina del caricabatterie e accenderlo.

A ricarica terminata

■ KM 75/40 W Bp Pack
→ Staccare il cavo di alimentazione.
→ Avvolgere il cavo di alimentazione attorno al reggicavo del caricabatterie.
→ Chiudere il cofano.
■ KM 75/40 W Bp
→ Spegnere il caricabatterie e staccare la spina.
→ Staccare il cavo di alimentazione dall'apparecchio.
→ Chiudere il cofano.

Smontare la batteria

→ Aprire il cofano.
→ Scollegare il morsetto sul polo negativo (-).
→ Svitare il cavo di collegamento delle batterie.
→ Scollegare il morsetto sul polo positivo (+).
→ Staccare il nastro di sostegno.
→ Estrarre la batteria.
→ Smaltire la batteria scarica in conformità alle disposizioni in vigore.

Messa in funzione

Avvertenze generali

△PERICOLO

Rischio di lesioni! Spegnere l'apparecchio prima di rimuovere il vano raccolta.

Avviso: Messa in funzione solo con la copertura dell'apparecchio chiusa.

→ Depositare la spazzatrice su una superficie piana.
→ Spegnere il motore.
→ Bloccare il freno di stazionamento.

Interventi di controllo e di manutenzione

→ Controllare lo stato di carica delle batterie.
→ Controllare le scope laterali.
→ Controllare il rullo spazzola.
→ Pulire il filtro della polvere.
→ Svuotare il vano raccolta.
Avviso: Descrizione al capitolo Cura e manutenzione.

Funzionamento

Pericolo

Un uso prolungato dell'apparecchio può causare disturbi vascolari nelle mani, dovuti alle vibrazioni.

Non è possibile stabilire tempi generalizzati di utilizzo, dato che sono soggetti a diversi fattori:

• Predisposizione alla circolazione sanguigna insufficiente (dita spesso fredde e formicolio).

• Bassa temperatura d'ambiente. Indossare guanti caldi per proteggere le mani.

• Se un oggetto viene afferrato saldamente, la circolazione sanguigna può essere ostacolata.

• Un funzionamento interrotto da pause è meglio di un funzionamento continuo.
  Consigliamo di effettuare una visita medica in caso di utilizzo regolare e continuo dell'apparecchio o se tali fenomeni si verificano ripetutamente (p.es. formicolio e dita fredde).

Avviare l'apparecchio

→ Sbloccare il freno di stazionamento. Avviare il motore.
→ Ruotare l'interruttore principale su „1“.
Avviso: Il rullo spazzola e le spazzole laterali girano.

Guida

Avanzare

→ Tirare la leva per la marcia in avanti.
Avviso: La velocità di avanzamento può essere regolata in modo continuo in avanti in base alla posizione della leva.

Funzionamento a minimo

→ Rilasciare la leva per la marcia in avanti. L'apparecchio si ferma.

Superare ostacoli

Per superare ostacoli fissi fino a 30 mm:

→ Sollevamento il portello dello sporcc grossolano.
→ Avanzare lentamente e superare l'osta colo con cautela.

Per superare ostacoli fissi superiori a 30 mm:

→ Ostacoli simili vanno superati esclusivamente con una rampa idonea.

Operazioni di spazzamento

Pericolo

Rischio di lesioni! Quando la serranda per lo sporco grossolano è aperta, il rullo spazzola può far schizzare sassi e pietrisco in avanti. Fare attenzione a non mettere in pericolo persone, animali o oggetti.

PRUDENZA

Non spazzare nastri da imballo, fili di ferro o simili in quanto possono causare il dan-neggiamento del sistema spazzante.

Avviso: Al fine di ottenere un risultato ottimale, si consiglia di adeguare la velocità di marcia alle condizioni presenti in loco.

Spazzare con serranda per lo sporco grossolano rialzata

Avviso: Per raccogliere oggetti dell'altezza massima di 50 mm p.es. pacchetti di sigarette è necessario sollevare temporaneamente la serranda per lo sporco grossolano.

Sollevamento della serranda:

→ Tirare la leva per il sollevamento de portello dello sporco grossolano.
Abbassare il portello dello sporco grossola- no:
→ Rilasciare la leva per il sollevamento del portello dello sporco grossolano.

Avviso: Un risultato di pulizia ottimale viene conseguito solamente con la serranda abbassata.

Spazzare con le scope laterali

→ Posizionare la leva per abbassare la spazzola laterale in avanti La spazzola laterale viene abbassata.

Spazzare pavimenti asciutti

Avviso: Durante l'uso della spazzatrice si raccomanda di svuotare il vano raccolta ad intervalli regolari.

Avviso: Durante l'uso della spazzatrice si raccomanda di pulire il filtro della polvere ad intervalli regolari.

→ Chiudere la cerniera bagnato/asciutto.

Spazzare pavimenti umidi o bagnati

→ Aprire la cerniera bagnato/asciutto.

Avviso: In tal modo il filtro viene protetto contro l'umidità.

Indicatore batteria

L'indicatore della batteria visualizza lo stato di carica delle batterie quando l'apparecchio è in funzione:

carica al 100% Luce verde ac-cesa
capacità residua: 30% luce gialla acce-sa
capacità residua: 10% luce rossa lam-peggia
Protezione contro lo scaricamento totale, l'apparecchio si spegne	Luce rossa ac-cesa

Visualizzazione guasti

L'indicatore di guasto indica la presenza di un guasto nell'apparecchio:

Guasto nel comando motore

lampeggiante rosso

Pulire il filtro della polvere

→ Estrarre più volte in avanti ed indietro la maniglia per la pulizia del filtro.

Svuotamento del vano raccolta

△PERICOLO

Rischio di lesioni! Spegnere l'apparecchio prima di rimuovere il vano raccolta.

Avviso: Durante lo svuotamento del vano raccolta accertarsi che la barra di tenuta non venga danneggiata.

Avviso: Il carico massimo consentito del vano raccolta è di 40 kg.

→ Pulire il filtro della polvere.
→ Tirare verso l'alto la staffa di chiusura del vano raccolta.
→ Estrarre il vano raccolta.
→ Svuotare il vano raccolta.
→ Introdurre il vano raccolta.
→ Tirare verso il basso la staffa di chiusura del vano raccolta.

Spegnere l'apparecchio

Spegnere il motore.

→ Ruotare l'interruttore principale su „0“.

→ Sollevare le spazzole laterali.
→ Bloccare il freno di stazionamento.
→ Ruotare la chiave dell'interruttore principale sulla posizione „0“ ed estrarla.

Trasporto

△PERICOLO

Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante il trasporto.

→ Spegnere il motore.
→ Ruotare la chiave dell'interruttore principale sulla posizione „0“ ed estrarla.
→ Bloccare il freno di stazionamento.
→ Bloccare l'apparecchio con dei cunei ai bordi.
→ Assicurare l'immobilità dell'apparecchio bloccandolo con cinghie o funi.
→ Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

1 Area di fissaggio sull'archetto di spinta 2 Area di fissaggio sotto il cofano dell'apparecchio

Avviso: Osservare i contrassegni per le aree di fissaggio sul telaio di base (simboli di catene).

Avviso: Non piegare i tiranti Bowden o i co- mandi a cavo.

Supporto

△PERICOLO

Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante la conservazione.

Fermo dell'impianto

Se la spazzatrice non viene utilizzata per un lungo periodo, si prega di osservare quanto segue:

→ Depositare la spazzatrice su una super ficie piana.
→ Spegnere il motore.
→ Ruotare la chiave dell'interruttore prin cipale sulla posizione „0“ ed estrarla.
→ Bloccare il freno di stazionamento.
→ Bloccare la spazzatrice in modo tale che non possa spostarsi accidentalmente.
→ Sollevare il rullo spazzola. A tal fine fa innestare la leva di regolazione nel foro superiore.
→ Sollevare le spazzole laterali.
→ Pulire la spazzatrice all'interno e all'esterno.
→ Depositare l'apparecchio in un luogo ri parato ed asciutto.
→ Staccare le batterie.
→ Caricare le batterie e ricaricarle ogni 2 mesi circa.

Cura e manutenzione

Avvertenze generali

• Le riparazioni devono essere eseguite esclusivamente da centri di assistenza autorizzati o da personale esperto in questo settore che abbia familiarità con tutte le norme di sicurezza vigenti in materia.
• Gli apparecchi ad uso mobile impiegati nel settore industriale sono soggetti al controllo di sicurezza secondo la norma VDE 0701.

Pulizia

PRUDENZA

Rischio di danneggiamento. Non pulire l'apparecchio con un tubo flessibile o un getto d'acqua ad alta pressione (rischio di cortocircuito o di altri guasti di tipo elettrico).

ATTENZIONE

Prima di eseguire lavori di pulizia, estrarre la spina del caricabatterie dalla presa.

Prima di eseguire lavori di pulizia, staccare il polo positivo della batteria.

Pulizia interna dell'apparecchio

Pericolo

Rischio di lesioni! Indossare una mascherina antipolvere e occhiali protettivi.

→ Aprire il cofano.

→ Pulire l'apparecchio con un panno.

→ Pulire l'apparecchio con aria compres sa.

→ Chiudere il cofano.

Pulizia esterna dell'apparecchio

→ Pulire l'apparecchio esternamente con un panno umido imbevuto di liscivia.

Avviso: Non utilizzare detergenti aggressivi.

Intervalli di manutenzione

Interventi di manutenzione da effettuare da parte del cliente

Manutenzione giornaliera:

→ Verificare l'usura e l'eventuale presenza di nastri impigliati nel rullospazzola e nelle scope laterali.
→ Verificare il funzionamento di tutti gli elementi di comando.
→ Verificare il funzionamento di tutte le spie di controllo.
Manutenzione settimanale:
→ Controllare la tensione, lo stato di usura ed il funzionamento delle cinghie di trasmissione.
→ Verificare la scorrevolezza dei tiranti Bowden e delle componenti mobili.
→ Controllare la regolazione e l'usura dei listelli di tenuta nell'area da spazzare.
→ Controllare la simmetria del rullo spazzola.
→ Pulire il filtro della polvere.

Avviso: Descrizione al capitolo Interventi di manutenzione.

Avviso: Tutti gli interventi di assistenza e di manutenzione da effettuare da parte del cliente devono essere eseguiti da un tecnico qualificato. Se necessario, ci si può rivolgere in qualsiasi momento al rivenditore specializzato Kärcher.

Interventi di manutenzione da effettuare dal servizio assistenza clienti

Manutenzione dopo il primo mese o le prime 5 ore di funzionamento:

→ Eseguire la prima ispezione.

Manutenzione ogni 50 ore di funzionamento

Manutenzione ogni 100 ore di funzionamento o semestralmente

Manutenzione ogni 300 ore di funzionamento

Manutenzione ogni 500 ore di funzionamento o annualmente

Avviso: Ai fini della garanzia è necessario far eseguire, durante il periodo di garanzia, tutti gli interventi di assistenza e di manutenzione dal servizio assistenza clienti autorizzato Kärcher come indicato nel libretto di manutenzione.

Interventi di manutenzione

Preparazione:

→ Depositare la spazzatrice su una superficie piana.
→ Ruotare la chiave dell'interruttore principale sulla posizione „0“ ed estrarla.
→ Bloccare il freno di stazionamento.

Norme di sicurezza generali

△PERICOLO

Rischio di lesioni!

Dopo lo spegnimento, il motore ci mette circa 3-4 secondi a fermarsi completamente. Durante questo lasso di tempo stare assolutamente lontani dall'area della trasmissione.

⚠AVVERTIMENTO

Prima di effettuare qualsiasi intervento di manutenzione e di riparazione lasciare raffreddare sufficientemente l'apparecchio.

Non toccare componenti molto caldi quali ad esempio il motore trazione.

ATTENZIONE

Prima di eseguire lavori di manutenzione, estrarre la spina del caricabatterie dalla presa.

Prima di eseguire lavori di manutenzione, staccare il polo positivo della batteria.

ATTENZIONE

Prima di ribaltare l'apparecchio, rimuovere le batterie e il vano raccolta e ruotare in avanti l'archetto di spinta. Non appoggiare l'apparecchio sull'archetto di spinta.

Prima di pulire e di effettuare la manutenzione dell'apparecchio e prima di sostituire eventuali componenti, spegnere l'apparecchio.

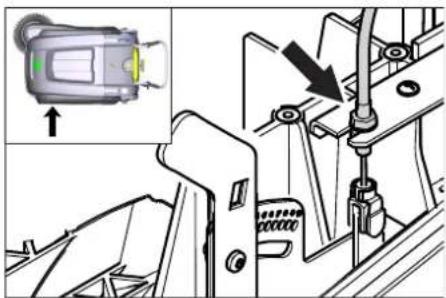

Regolare il tirante Bowden della trazione

Una regolazione è necessaria quando in salita la forza di lavoro dell'apparecchio è insufficiente.

→ Aprire il cofano.
→ Allentare il controdado.
→ Regolare la vite di regolazione.
→ Stringere il controdado.

Controllo del rullo spazzola

→ Bloccare il freno di stazionamento.
→ Rimuovere il vano raccolta.
→ Togliere eventuali nastri o spaghi dal rullo spazzola.

Sostituzione del rullo spazzola

Una sostituzione del rullo spazzola si rende necessaria quando l'effetto pulente diminuisce visibilmente a causa delle setole consumate.

ATTENZIONE

Prima di ribaltare l'apparecchio, rimuovere le batterie.

Non appoggiare l'apparecchio sull'archetto

di spinta.

→ Bloccare il freno di stazionamento.
→ Estrarre il vano raccolta.
→ Rimuovere le batterie.
→ Non ribaltare indietro l'apparecchio.

→ Sollevare il portello dello sporco gros solano, premere il rivestimento del cuscinetto e spostare in avanti il rullo spazzola.
→ Estrarre il rullo spazzola.
→ Introdurre un nuovo rullo spazzola su perno motore (sinistra).
→ Agganciare sul lato opposto il rivestimento del cuscinetto nel foro del braccio oscillante del rullo spazzola.

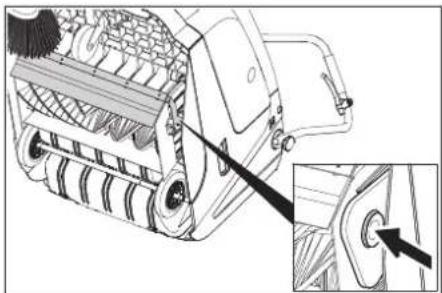

PRUDENZA

Rischio di danneggiamento. Accertarsi che le setole non si aggancino nel foro del braccio oscillante del rullo spazzola.

Avviso: Dopo il montaggio del nuovo rullo spazzola occorre regolare la simmetria delle spazzole.

Controllo e regolazione della simmetria del rullo spazzola

→ Sollevare in avanti e portare la spazza trice su un pavimento piano e liscio coperto visibilmente di polvere o gesso.
→ Bloccare il freno di stazionamento.
→ Far ruotare il rullo spazzola per ca. 15 30 secondi.
→ Sollevare la spazzatrice dalla parte anteriore e spostarla lateralmente.

30-40 mm

La simmetria delle spazzole deve formare un rettangolo uniforme largo 30-40 mm.

Campo di regolazione (-) 1...10 (+)
Simmetria minima 1
Simmetria massima 10
Nuovo rullo spazzola. 1...3

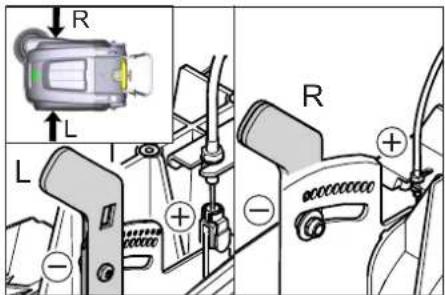

Regolare la simmetria delle spazzole:

→ Aprire il cofano.
→ Regolare la leva di regolazione sinistra e destra e far agganciare nello stesso foro.

• Far innestare la leva di regolazione nel foro in basso (+): La simmetria aumenta
• Far innestare la leva di regolazione nel foro in alto (-): La simmetria si riduce
  → Controllarne la simmetria.

Sostituzione della scopa laterale

Una sostituzione del rullo spazzola si rende necessaria quando l'effetto pulente diminuisce visibilmente a causa delle setole consumate.

Avviso: Prima di ribaltare l'apparecchio rimuovere il contenitore dello sporco e spostare in avanti l'archetto di spinta. Non posizionare l'apparecchio sull'archetto di spinta.

→ Svitare 3 viti sul lato inferiore della spazzola laterale.
→ Rimuovere le spazzole laterali.
→ Applicare una nuova scopa laterale sul trascinatore e avvitarla.

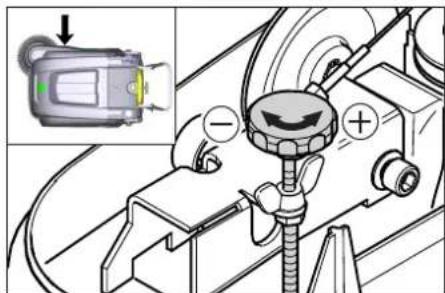

Regolare l'abbassamento della spazzola laterale

Una regolazione del rullo spazzola si rende necessaria quando l'effetto pulente della spazzola laterale diminuisce visibilmente a causa delle setole consumate.

→ Aprire il cofano.
→ Allentare il dado a farfalla.

→ Regolare la vite di regolazione.
→ Stringere il dado a farfalla.

Regolazione del sollevamento del portello dello sporco grossolano

• Una regolazione è necessaria quando il portello dello sporco grossolano non si può sollevare adeguatamente.
• Quando l'effetto pulente peggiora, ad es. a causa dell'usura del labbro anteriore, è necessario allentare leggermente il tirante Bowden.

→ Aprire il cofano.
→ Allentare il controdado.
→ Regolare la vite di regolazione.
→ Stringere il controdado.

Regolazione e sostituzione dei listelli di tenuta

Avviso: Prima di ribaltare l'apparecchio rimuovere il contenitore dello sporco e spostare in avanti l'archetto di spinta. Non posizionare l'apparecchio sull'archetto di spinta.

■ Listello di tenuta anteriore

→ Allentare il fissaggio del listello di tenu- ta.
→ Regolare o sostituire il listello di tenuta

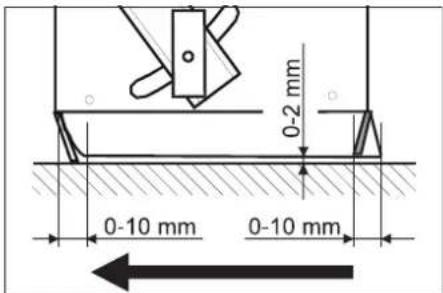

0-2 mm 0-10 mm 0-10 mm

→ Regolare la distanza del listello dal pavimento in modo tale che si sposti di 0 - 10 mm indietro.
→ Posizionare esattamente il listello di tenuta.
→ Serrare il fissaggio del listello di tenuta.
■ Listello di tenuta posteriore
→ Rimuovere il vano raccolta.
→ Allentare il fissaggio del listello di tenu- ta.
→ Regolare o sostituire il listello di tenuta
→ Regolare la distanza del listello dal pavimento in modo tale che si sposti di 0 - 10 mm indietro.
→ Serrare il fissaggio del listello di tenuta.
■ Listelli di tenuta laterali
→ Allentare il fissaggio del listello di tenu- ta.
→ Regolare o sostituire il listello di tenuta
→ Infilare un elemento dello spessore massimo di 2 mm sotto il listello per regolare la distanza dal pavimento.
→ Posizionare esattamente il listello di tenuta.
→ Serrare il fissaggio del listello di tenuta.

Sostituzione del filtro della polvere ⚠AVVERTIMENTO

Prima di iniziare a sostituire il filtro della polvere, svuotare il vano raccolta. Durante gli interventi sull'impianto filtrante indossare una mascherina antipolvere. Osservare le norme di sicurezza vigenti specifiche per polveri fini.

PRUDENZA

Pericolo di danneggiamento!

→ Il filtro della polvere non deve essere lavato.
→ Bloccare il freno di stazionamento.
→ Pulire il filtro della polvere.

1. 2.

→ Avvitare la vite di chiusura del coperchio del filtro della polvere in senso orario.
→ Sollevare il coperchio del filtro della polvere.
→ Sostituire il filtro della polvere. Accertarsi che il filtro della polvere venga montato correttamente (vedi figura).
→ Avvitare la vita di chiusura fino alla battuta di arresto.

PRUDENZA

Nel caso in cui la vite di chiusura non venga avvitata fino in fondo si potrebbero verifica-re dei danni.

Avviso: Al montaggio del nuovo filtro fare attenzione a non danneggiare i dischi la-mellari.

Sostituire fusibile/relé

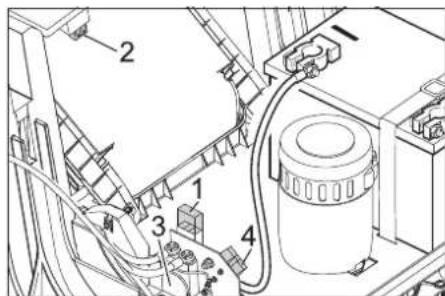

■ KM 75/40 W Bp

1 Fusibile F1 (50 A)
2 Fusibile F2 (2 A)
3 R e l é
4 Spinotto per ricarica batteria

→ Aprire il cofano dell'apparecchio.
→ Sostituire i fusibili o i relè difettosi.
■ KM 75/40 W Bp Pack

Il fusibile si trova sul terminale della batteria.

Accessori

Spazzole laterali, morbi-de	6.905-626.0
Per polveri fini su superfici interne, resi-stenti all'acqua.
Rullo spazzola, morbido 6.906-886.0
Con setole naturali: specificamente per spazzare la polvere fine su pavimenti lisci e su superfici interne.Non resistenti al bagnato, non utilizzare su superfici abrasive!
Rullo spazzola, duro 6.906-885.0
Per rimuovere lo sporco molto aderente in ambienti esterni, resistente all'acqua.
Rullo spazzola, antistati-co	6.906-950.0
Per superfici staticamente caricabili come tappeti o prati sintetici
Tappeto unità spazzante 2.641-571.0
Comprende: Filtro pelucchi, rullo spazzola antistatico, triplice ruota pivottante

Dichiarazione di conformità UE

Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: Spazzatrice aspirante

Modello: 1.049-xxx

Direttive UE pertinenti

Norme armonizzate applicate

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000: 2018

Norme nazionali applicate

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Livello di potenza sonora dB(A)

Misurato: 86

Garantito: 88

I firmatari agiscono per incarico e con delega della direzione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Guida alla risoluzione dei guasti

Guasto Rimedio
L'apparecchio non si accende	L'interruttore di contatto cofano ha spento l'apparecchio. Chiusura del cofano.
	Caricare le batterie.
	Controllare il fusibile da sovraccarico
	Informare il servizio assistenza clienti Kärcher.
Il motore è acceso, ma l'apparecchio non parte	Regolare il tirante Bowden della trazione
	Controllare le cinghie trapezoidali
	Informare il servizio assistenza clienti Kärcher.
L'apparecchio si ferma in salita Per	correre un tratto con una salita meno ripida
	Controllare il fusibile da sovraccarico
	Regolare il tirante Bowden della trazione
	Controllare le cinghie trapezoidali
	Informare il servizio assistenza clienti Kärcher.
Il rullo spazzola resta fermo, la visualizzazione guasti diventa rossa	Ruotare l'interruttore principale su "OFF", accertarsi che la spazzola non sia bloccata a causa di oggetti estranei. All'occorrenza percorrere un tratto con una salita meno ripida. Riattivare l'interruttore principale. Dopo aver ripetuto questa procedura per quattro volte, l'unità di controllo esegue una pausa forzata di 2 minuti per il raffreddamento. Durante questo periodo l'apparecchio non può essere utilizzato.
L'apparecchio non spazza bene	Controllare lo stato di usura del rullo spazzola e delle scope laterali. Sostituirle se necessario.
	Verificare il funzionamento della serranda per lo sporco grossolano.
	Allentare il tirante Bowden del portello dello sporco grossolano (vite di regolazione)
	Controllare la tensione ed il funzionamento della cinghia, all'occorrenza sostituirla
	Regolare la simmetria delle spazzole
	Sostituzione del rullo spazzola
	Informare il servizio assistenza clienti Kärcher.
L'apparecchio produce polvere Ver	ficare il funzionamento della serranda per lo sporco grossolano.
	Allentare il tirante Bowden del portello dello sporco grossolano (vite di regolazione)
	Controllare il filtro della polvere, pulirlo o sostituirloIl filtro della polvere non deve essere lavato.
	Svuotare il vano raccolta
	Sostituire il profilo di tenuta sul vano raccolta
	Controllare la guarnizione sul filtro della polvere
	Controllare lo stato di usura dei listelli di tenuta. Regolarli o sostituirli se necessario
L'apparecchio spazza male nei bordi	Regolare l'abbassamento della spazzola laterale
	Sostituire le scope laterali
	Abbassare la spazzola laterale
	Controllare la cinghia di trasmissione della spazzola laterale
	Informare il servizio assistenza clienti Kärcher.
L'abbassamento della spazzola la- terale non funziona	Controllare il tirante Bowden del sollevamento della spazzola laterale
	Informare il servizio assistenza clienti Kärcher.
Il nuovo rullo spazzola tocca il vano raccolta	Correggere la simmetria agganciando le due leve di regolazione nel foro superiore (1...3)

Dati tecnici

		KM 75/40 W Bp KM 75/40 W Bp Pack
Dati dell'apparecchio
Lunghezza x Larghezza x Altezza (con archetto di spinta aperto) mm 1430 x 750 x 1190		1430 x 750 x 1190
Lunghezza x Larghezza x Altezza (con archetto di spinta chiuso) mm 1160 x 750 x 930		1160 x 750 x 930
Peso (senza batterie) kg 79 79
Peso (con batterie) kg 125 125
Peso totale consentito kg 205 205
Velocità di marcia e di lavoro km/h 4,5	4,5
Pendenza massima superabile	%	12 12
Diametro rullo spazzola	mm 265 265
Diametro scope laterali	mm 410	410
Resa oraria max.	m3/h	3400	3400
Larghezza di lavoro senza scope laterali	mm 550	550
Larghezza di lavoro con spazzole laterali	mm 750	750
Capacità del vano raccolta	l	40 40
Grado di protezione, protezione contro la gocciolatura d'acqua	--	IPX 3	IPX 3
Motore
Modello	--	Motore elettromagnetico permanente in corren-te continuaSenso di rotazione destorso
Tensione	V	24 24
Corrente nominale	A	22 22
Potenza nominale	W	400	400
Numero di giri	1/min 2750	2750
Protezione	--	IP 20	IP 20
Batteria
Modello	--	--	2x 12 V GiV
Capacità	Ah	--	60 (5h)
Peso	kg --	23
Tempo di carica a batteria completamente scarica	h	--	12
Ore di funzionamento in seguito a vari procedimenti di carica	h	--	ca. 1,5-2
Caricabatterie
Tensione di rete	V~	--	230
Tensione in uscita	V	--	24
Corrente di carica	A	--	10
Frequenza di rete	Hz	--	50/60
Protezione elettrica
Centrale	A	50 50
Fusibile unità di controllo	A	2	--
Protezione dallo scaricamento totale	--	con relè	con relè
Caricabatterie		---	T4A / 250 V AC
Sistema di filtraggio e di aspirazione
Superficie filtrante del filtro per polveri fini	m2	1,8	1,8
Categoria d'impiego di filtri per polveri non nocive	--	L	L
Depressione nominale sistema aspirante	mbar	5	5
Flusso volumetrico nominale sistema aspirante	l/s	45 45
Condizioni ambientali
Temperatura d'esercizio	°C	da -5 a +40	da -5 a +40
Temperatura di carica		---	Temperatura ambiente
Umidità, non condensante	%	0 - 90	0 - 90
Valori rilevati secondo EN 60335-2-72
Pressione acustica L_pA	dB(A)	71 71
Dubbio K_pA	dB(A)	3	3
Pressione acustica L_WA + Dubbio K_WA	dB(A)	88 88
Dubbio K_WA		2	2
Valore di vibrazione mano-braccio	m/s2	3,7	3,7
Dubbio K	m/s2	0,2	0,2

Con riserva di modifiche tecniche.

Komandni i funkzioni elementi
