Tuotetyyppi	Akkukäyttöinen sähköinen lakaisuimuri
Merkki	Kärcher
Malli	KM 7540 W Bp (KM 75/40 W Bp)
Mitat (P x L x K)	Ohjaustanko ylhäällä: 1430 x 750 x 1190 mm
Paino	Ilman akkuja: 79 kg / Akkujen kanssa: 125 kg
Virtalähde	2 akkua 12 V – 60 Ah (lyijy-GIV)
Toiminta-aika	Noin 1,5 - 2 tuntia
Latausaika	Noin 12 tuntia
Laturi	230 V~, lähtö 24 V – 10 A
Pölysäiliön tilavuus	40 litraa (max. kuorma 40 kg)
Työleveys	550 mm (ilman sivuharjoja) / 750 mm (sivuharjoilla)
Lakaisunopeus	4,5 km/h
Suurin kaltevuus	12 %
Suodatinpinta-ala	1,8 m² (luokka L)
Nimellisalipaine	5 mbar
Nimellisilmavirta	45 l/s
Äänitaso	Äänenpainetaso LpA: 71 dB(A) / Äänitehotaso LwA: 88 dB(A)
Käsiin kohdistuva tärinä	3,7 m/s²
Suojaus	IPX3 (suoja vesiroiskeita vastaan)
Sopivat pinnoitteet	Asfaltti, betoni, teollisuuslattia, tasoite, kiveys
Päätoiminnot	Heittolakaisu, imurointi suodattimella, irrotettava säiliö, karkeajäteräppäillä säädettävät sivuharjat
Suodattimen puhdistus	Sisäänrakennettu suodattimenpuhdistin (vedä kahvasta)
Turvallisuus	Suojakytkin kannessa, pääkytkin avaimella, seisontajarru
Huolto	Säiliön tyhjennys, suodattimen puhdistus, harjojen ja hihnojen tarkistus, lakaisujäljen säätö
Suositellut lisävarusteet	Pehmeät sivuharjat (6.905-626.0), kovat/antistaattiset pyörivät harjat

Usein kysytyt kysymykset - KM 7540 W Bp Kärcher

Minkä tyyppisiä akkuja Kärcher KM 7540 W Bp käyttää?

Laitteessa on kaksi 12 V lyijy-GIV-akkua, joiden kapasiteetti on 60 Ah (suositellaan huoltovapaa tyyppi).

Miten lakaisukone käynnistetään?

Vapauta seisontajarru, käännä pääkytkin asentoon 1. Harjat pyörivät. Liikkuaksesi eteenpäin, vedä eteenpäinajon vipua.

Miten pölysäiliö tyhjennetään?

Pysäytä laite, poista avain. Vedä sulkukahva ylös, ota säiliö ulos, tyhjennä se (max. 40 kg), aseta se takaisin painamalla kahvaa.

Miten pölysuodatin puhdistetaan?

Vedä suodattimenpuhdistimen kahvasta (vetokahva) muutaman kerran. Tämä ravistaa suodatinta ilman pesua.

Mikä on pyörivän harjan vaihtomenettely?

Sammuta moottori, poista säiliö ja akut, kallista laitetta eteenpäin. Nosta karkeajäteräppäillä, työnnä pehmustetta ja käännä harjaa eteenpäin. Irrota se ja aseta uusi paikalleen oikeaan suuntaan.

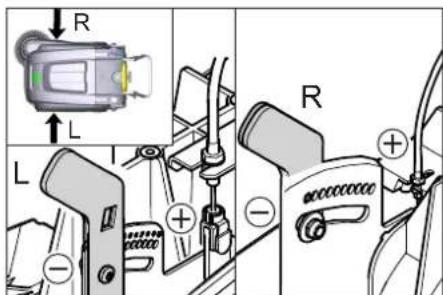

Miten lakaisujälki säädetään?

Pyöritä harjaa pölyisellä alustalla. Jäljen tulee olla 30-40 mm leveä suorakulmio. Avaa kansi ja säädä vasenta ja oikeaa vipua rei'issä (syvempi = leveämpi, korkeampi = kapeampi).

Miksi laite ei käynnisty?

Tarkista, että kansi on kunnolla kiinni (kannen kytkin), että akut ovat ladattuja ja että ohjaussulake (F2 2A) on ehjä.

Mitä säännöllistä huoltoa on tehtävä?

Päivittäin: tarkista harjojen kuluminen ja ohjaimien toiminta. Viikoittain: puhdista suodatin, tarkista hihnat ja tiivisteet. 100 tunnin välein: täydellinen tarkastus Kärcher-huollossa.

Voinko käyttää lakaisukonetta kosteilla lattioilla?

Kyllä, avaa kuiva/märkä lattia -luukku suojataksesi suodatinta kosteudelta. Älä imuroi räjähtäviä tai syövyttäviä nesteitä.

Mitä lisävarusteita on saatavilla tähän malliin?

Kärcher tarjoaa pehmeitä sivuharjoja (6.905-626.0), kovia (6.906-885.0) tai antistaattisia (6.906-950.0) pyöriviä harjoja, sekä mattopaketin nukkasihdillä (2.641-571.0).

KÄYTTÖOHJE KM 7540 W Bp Kärcher

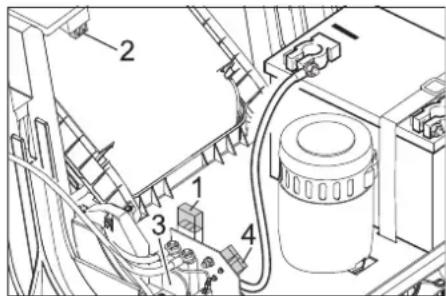

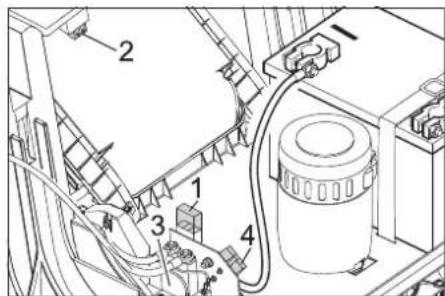

Sulakkeiden/releiden vaihto

■ KM 75/40 W Bp

Lue tämä alkuperäinen käyttöohje ennen laitteen käyttöä, säilytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten.

Käyttötarkoitus.... FI 1

Toiminta.... FI 1

Yleisiä ohjeita ..... FI 1

Turvaohjeet ..... FI 2

Ohjaus- ja käyttölaitteet. . . . . . FI 3

Ennen käyttöönottoa ..... FI 4

Käyttöönotto ...... FI 5

Käyttö ...... FI 5

Hoito ja huolto ..... FI 6

Tarvikkeet ..... FI 8

EY-vaatimustenmukaisuusva-

kuutus ...... FI 8

Häiriöapu....FI 9

Tekniset tiedot ..... FI 10

Käyttötarkoitus

Käytä laitetta ainoastaan tämän käyttöohjeen tietojen mukaisesti.

– Tämä lakaisukone on tarkoitettu sisä- ja ulkoalueiden likaantuneiden pintojen lakaisemiseen. – Laite on tarkoitettu ammattikäyttöön esim. hotelleissa, kouluissa, sairaaloissa, tehtaissa, kaupoissa, toimistoissa ja vuokrattavissa toimitiloissa. – Ennen laitteen käyttöä on tarkistettava yhdessä toimintalaitteiden kanssa, että se on asianmukaisessa kunnossa ja käyttöturvallisuus on taattu. Jos kunto ei ole moitteeton, laitteen ja varusteiden käyttö ei ole sallittua. – Laite ei sovellu terveydelle haitallisten pölyjen imemiseen. – Laitetta ei saa muuttaa. – Laite soveltuu vain käyttöohjeessa mainittuja päällysteitä varten. – Ajo on sallittu vain yrittäjän tai hänen valtuutettunsa koneen käyttöön vapaaksi annetuilla pinnoilla. – Yleensä pätee: Pidä helposti syttyvät aineet kaukana laitteesta (räjähdys-/tulipalovaara).

Ennakoitavissa oleva virheellinen käyttö

– Älä koskaan lakaise/ime räjähdysherkkiä nesteitä, palavia kaasuja sekä laimentamattomia happoja tai liuottimia! Niihin kuuluvat bensiini, väriohennusaineet tai polttoöljy, jotka voivat muodostaa räjähdysherkkiä höyryjä tai seoksia pyörrevirtauksen seurauksena imuilman kanssa, lisäksi asetoni, laimentamattomat hapot ja liuottimet, koska ne syövyttävät laitteessa käytettyjä materiaaleja. – Älä koskaan lakaise/imuroi voimakkaasti emäksisten ja happamien puhdistusaineiden kanssa reagoivia metallipölyjä (esim. alumiini, magnesium, sinkki), ne muodostavat räjähtäviä kaasuja. – Älä lakaise/ime mitään palavaa tai hehkuvaa. – Oleskelu vaara-alueella on kielletty. Käyttö räjähdysalttiissa tiloissa on kielletty.

Sopivat päällysteet

• Asfaltti
• Teollisuuslattia – Pinnoittamaton lattia
• Betoni
• Kivilaatta

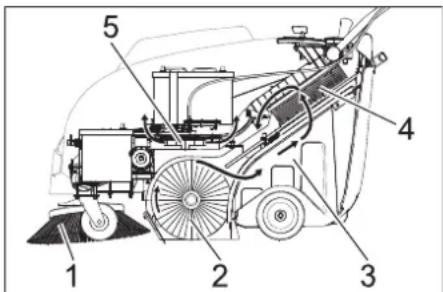

Toiminta

Lakaisukone toimii yliheittoperiaatteen mukaan.

• Sivuharja (1) puhdistaa lakaisupinnan nurkat ja reunat ja siirtää lian lakaisutelan kulkuradalle. – Pyörivä lakaisutela (2) heittää lian suoraan roskasäiliöön (3). – Astiassa pölisevä pöly erotetaan pölynsuodattimella (4) ja suodatettu puhdas ilma imetään pois imupuhaltimella (5).

Yleisiä ohjeita

Jos havaitset pakkauksesta purkaessasi kuljetusvaurioita, ota yhteyttä myyjäliikkeeseen.

– Lue laitteessa käytettävien työlaitteiden käyttö- ja turvaohjeet ja noudata niitä. – Laitteeseen kiinnitetyt varoitus- ja opastuskilvet antavat tärkeitä ohjeita turvallista käyttöä varten. – Tämän käyttöohjeen ohjeiden ohella on noudatettava lainmukaisia yleisiä turvallisuus- ja tapaturmantorjuntamääräyksiä.

Varusteet ja varaosat

⚠VAARA

Vaaratilanteiden eliminoimiseksi, vain valtuutettu asiakaspalvelupiste saa korjata koneen ja vaihtaa sen varaosat.

• Vain sellaisten lisävarusteiden ja varaosien käyttö on sallittua, jotka valmistaja on hyväksynyt. Alkuperäiset lisävarusteet ja varaosat takaavat, että laitetta voidaan käyttää turvallisesti ja häiriöttömästi.
• Saat lisätietoja varaosista osoitteesta www.karcher.fi, osiosta Huolto.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittele pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Paristoja, öljyjä ja samankaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimita kuluneet laitteet asianmukaisiin keräyspisteisiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Korjaamme takuuaikana maksutta lisävarusteissa mahdollisesti ilmenneet häiriöt, mikäli ne ovat aiheutuneet materiaali- ja valmistusvirheistä. Takuutapauksessa pyydämme ottamaan yhteyden ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun.

Käyttöohjeessa esiintyvät symbolit

⚠VAARA

Välittömästi uhkaava vaara, joka aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

△VAROITUS

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

VARO

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa lievän ruumiinvamman tai aineellisia vahinkoja.

Symbolit laitteessa

Älä lakaise koneeseen palavia tai hehkuvia kohteita, kuten esim. savukkeita, tulitikkuja tai vastaavia.

Hihnat, sivuharjat, säiliö ja työntökahva aiheuttavat puristumis- ja leikkaantumisvaaran.

Palovammojen vaara Vältä kosketusta näihin pintoihin käytön aikana ja kuumentuneessa tilassa.

Turvaohjeet

Käyttöä koskevia turvaohjeita

• Ennen laitteen käyttöä on tarkistettava yhdessä toimintalaitteiden kanssa, että se on asianmukaisessa kunnossa ja käyttöturvallisuus on taattu. Jos kunto ei ole moitteeton, laitteen ja varusteiden käyttö ei ole sallittua. – Käytettäessä laitetta vaara-alueilla (esim. huoltoasemilla) on noudatettava vastaavia turvallisuusmääräyksiä. Käyttö räjähdysalttiissa tiloissa on kielletty.
• Käyttäjän on käytettävä laitetta tarkoituksenmukaisesti. Käyttäjän on huomioitava paikalliset olosuhteet ja työskennellessään laitteella kiinnitettävä huomiota muihin henkilöihin, erityisesti lapsiin. – Käyttäjän tulee töiden aloittamista varmistaa, että kaikki suojavarusteet ovat asianmukaisesti paikoillaan ja toimivat.
• Laitteen käyttäjä on vastuussa muille henkilöille tai heidän omaisuudelleen aiheutuvista vahingoista. – Käytä tiukkaa vaatetusta. Käytä kunnollisia jalkineita ja vältä väljää vaatetusta. – Tarkasta lähialue ennen liikkeelle lähtöä (esim. lapsia). Huomioi riittävä näkyvyys!
• Jotta laitetta ei käytettäisi luvattomasti, poista aina avain virtalukosta. – Laitteen tahaton liikkuminen on estettävä, kun sen luota poistutaan. – Laitetta saa käyttää vain sellainen henkilö, joka on perehtynyt laitteen käsittelyyn tai on osoittanut, että on pätevä käyttämään laitetta. Lisäksi käyttäjän oltava valtuutettu kyseisen laitteen käyttöön. – Tätä laitetta eivät saa käyttää henkilöt (mukaan luettuna lapset), joiden fyysiset, aistimelliset tai henkiset kyvyt ovat rajoittuneita tai joilta puuttuu käyttöön tarvittava kokemus ja tieto. – Lapsia on valvottava sen varmistamiseksi, että he eivät leiki laitteella.

Turvaohjeet ajokäytölle

⚠ Vaara

Loukkaantumisvaara!

Kaatumisvaara suurissa nousuissa.

– Aja ajosuunnassa olevia nousuja ja laskuja vain, jos kaltevuus on enintään 12%.

Kaatumisvaara epästabiililla alustalla.

– Laitetta on liikutettava ainoastaan kiinteällä alustalla.

Kaatumisvaara liian suurissa sivunousuissa.

– Aja poikittain ajosuuntaan olevia nousuja vain, kun kaltevuus on enintään 12%.

Ajonopeus pitää sovittaa kulloisiinkin olosuhteisiin.

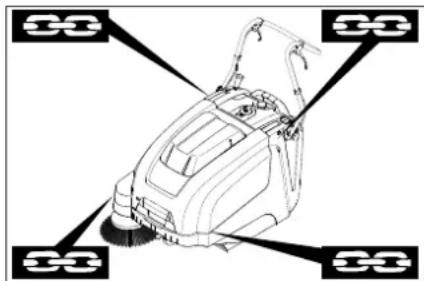

Turvaohjeet laitteen kuljettamiseen

– Huomioi kuljetettaessa laitteen paino. - Akun kaapelit on irrotettava kuljetuksen ajaksi ja laite on kiinnitettävä huolellisesti.

Turvaohjeita akkukäyttöisille laitteille

Huomautus: Takuu on voimassa ainoastaan käytettäessä Kärcherin suosittelemia akkuja ja latauslaitteita.

• Akun valmistajan käyttöohjeita on ehdottomasti noudatettava. Huomioi akkujen käsittelyssä laissa annettuja suosituksia.
• Älä koskaan jätä tyhjää akkua lataamattomaksi, vaan lataa se uudelleen mahdollisimman pian. – Pidä akku puhtaana ja kuivana välttääksesi virtavuotoja. Suojaa akku epäpuhtauksilta, kuten esim. metallipölyltä.
• Älä aseta työkaluja tai muita vastaavia akun päälle. Oikosulku- ja räjähdysvaara.
• Käytä aina kahta samantyyppistä akkua!
• Älä koskaan tupakoi, käsittele avotulta tai kipinää aiheuttavia laitteita akun läheisyydessä tai tilassa, jossa lataat akkua. Räjähdysvaara.
• Käytä vain napasuojattuja akkuja. Jos napasuojus on hävinnyt, korvaa se uudella.
• Älä kosketa kuumia osia, kuten esim. käyttömoottoria (palovammavaara).
• Käsittele akkuhappoa varovasti. Noudata vastaavia turvaohjeita! – Käytetyt akut on hävitettävä EU-direktiivin 91/157 ETY mukaisesti.

Turvaohjeet hoitoa ja huoltoa varten

– Laitteesta on sammutettava virta ja virta-avain on poistettava virtalukosta ennen laitteen huoltamista ja puhdistamista, osien vaihtamista sekä muuntamista toisenlaista toimintaa varten. - Akku on kytkettävä irti ennen sähkölaitteisiin kohdistuvien töiden suorittamista. – Laitteen puhdistukseen ei saa käyttää vesiletkua tai korkeapainepesuria (oikosulkuvaara tai muu vaurioitumisvaara). – Laitteen korjaustöitä saa suorittaa vain valtuutetut asiakaspalvelupisteet tai kyseisen alan ammattihenkilöt, jotka tuntevat voimassaolevat turvallisuussäädökset. – Noudata ammattikäytössä olevien, siirrettävien laitteiden turvatarkastusta koskevia paikallisia määräyksiä. – Käytä aina tarkoitukseen soveltuvia käsineitä työskennellessäsi laitteella.

Turvalaitteet

Laitesuoja

Laite on varustettu laitesuojan kosketuskytkimellä, joka kytkee moottorin heti pois päältä, kun laitesuoja avataan.

⚠VAARA

Loukkaantumisvaara viallisen laitesuojan kosketuskytkimen johdosta!

Jos moottori ei kytkeydy pois päältä laitesuojaa avattaessa, niin silloin laitesuojan kosketuskytkimessä on vika. Älä käytä laitetta enää ja anna se kunnostettavaksi.

Pääkytkin

→ Vaaratilanteissa tai laitteen nopeaa pois kytkentää varten on laitteen pääkytkin käännettävä asentoon "0/OFF". → Varmistamiseksi tahatonta käyttöönottoa vastaan on pääkytkin käännettävä asentoon "0/OFF" ja avain vedettävä irti.

Ohjaus- ja käyttölaitteet

1 Työntökahvan kiinnitysruuvit (2x) 2 Pölysuodatin 3 Roskasäiliö 4 Taaimmainen tiivistyslista (roskasäiliössä) 5 Latauslaite (vain KM 75/40 W Bp Pack) 6 Akut (vain KM 75/40 W Bp Pack) 7 Käyttöpyörät 8 Sivutiivistyslista 9 Lakaisutela 10 Etumainen tiivistyslista 11 Karkealikaläppä 12 Ohjausrulla ja seisontajarru 13 Sivuharjan kiinnitys 14 Sivuharjat 15 Peitelukko 16 Pölysuoja 17 Akun latauspistoke (vain KM 75/40 W Bp) 18 Työntökahva 19 Vipu eteenpäinajoa varten 20 Vipu karkealikaläpän nostamiseen ja laskemiseen

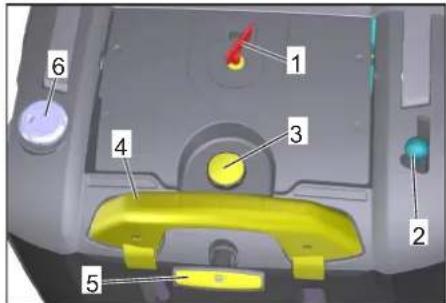

Ohjauspaneeli

1 Pääkytkin 2 Vipu sivuharjan laskemiseen ja nostamiseen 3 Pölynsuodattimen kannen sulkuruuvi 4 Roskasäiliön sulkukahva 5 Pölysuodattimen puhdistus 6 Märkä-/kuivaläppä

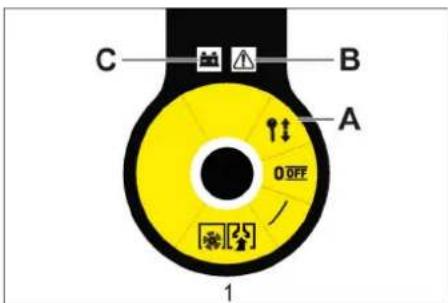

Pääkytkin

0/OFF Moottori ei käynnissä

1 Moottori käy

A Poista virta-avain

B Häiriönäyttö

C Akun valvontanäyttö

Poista virta-avain

→ Kierrä pääkytkimen virta-avain asentoon "0" ja vedä sitten avain pois.

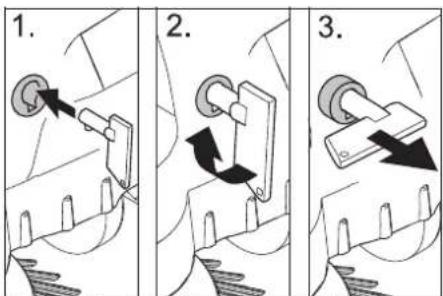

Laitekannen avaus

Huomautus

Laitekannen lukitus avataan pääkytkimen avaimella.

→ Pistä pääkytkimen avain laitekannen lukkoon ja kierrä 90° myötäpäivään. → Vedä laitekannen lukko avaimella ulos. → Avaa laitekansi.

Laitekannen sulkeminen

→ Sulje laitekansi, laitekannan lukitus lukkiutuu itsestään.

Ennen käyttöönottoa

Purkuohjeet

VAARA

Loukkaantumisvaara, vaurioitumisvaara! Huomioi lastattaessa laitteen paino!

Tyhjäpaino (kuljetuspaino)
KM 75/40 W Bp 79 kg
KM 75/40 W Bp Pack 125 kg
Sallittu kokonaispaino
KM 75/40 W Bp 205 kg
KM 75/40 W Bp Pack 205 kg

Purkaminen lavalta

→ Poista pakkauspahvit. → Poista pyörien varmistuksena olevat puupalat ja työnnä laite käsin lavalta. → Irrota seisontajarru.

Työntökaaren asentaminen paikalleen

→ Irrota ruuvit. → Aseta työntökaari oikeaan asentoon. → Kiristä ruuvit.

Sivuharjan asennus

Huomautus: Ennen laitteen kippaamista, poista roskasäiliö ja käännä työntöaisa eteen. Älä jätä laitetta työntöaisan varaan. → Liitä sivuharja vääntiön päälle ja ruuvaa se kiinni.

Akut

Akkua koskevat turvaohjeet

Huomioi akkujen käsittelyssä ehdottomasti seuraavat varoitukset:

	Huomioi ohjeet, jotka ovat akun päällä, käyttöohjeessa ja ajo-neuvon käyttöohjeessa!
	Käytä silmäsuojusta!
	Pidä lapset loitolla haposta ja akuista!
	Räjähdysvaara!
	Avotuli, kipinät ja tupakointi kielletty!
	Syöpymisvaara!
	Ensiapu!
	Varoitus!
	Hävittäminen!
	Älä heitä akkua jäteastiaan!

Vaara

Räjähdysvaara! Älä laita työkaluja tai vastaavia akun päälle, ts. ei napojen eikä kennoliitosten päälle.

Vaara

Loukkaantumisvaara! Älä päästä koskaan haavoja kosketukseen lyijyn kanssa. Puhdista aina kädet lopetettuasi akkuun kohdistuvat työt.

VAARA

Palo- ja räjähdysvaara!

• Tupakointi ja avotulen käyttö ovat kiellettyjä.
• Tilojen, joissa akkuja ladataan, on oltava kunnolla läpituuletetut, koska akkuja ladattaessa kehittyy räjähtäviä kaasuja.

Vaara

Syöpymisvaara!

• Huuhtele happoruiskeet silmistä tai iholta runsaalla puhtaalla vedellä.
• Mene sen jälkeen välittömästi lääkärin hoidettavaksi.
• Pese happoruiskeen saaneet vaatteet vedellä.

Suositeltavat akut

	Tilausnro T	lavuus Ilmavir-ta
60 Ah, Huolto-vapaa	6.654-226.0*	1,65** 0,6	6***

* Laite tarvitsee 2 akkua

** m³

*** m³/h

Akun maksimimitat

Pituus Leveys	Korkeus
267 mm 177	mm 190 mm

Suositeltavat latauslaitteet

	Tilausnro
Latauslaite	6.654-225.0

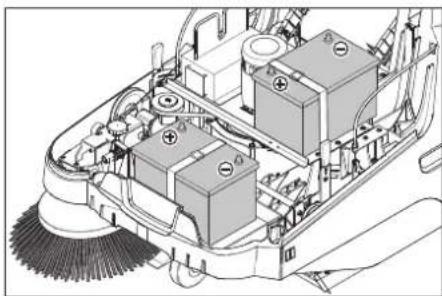

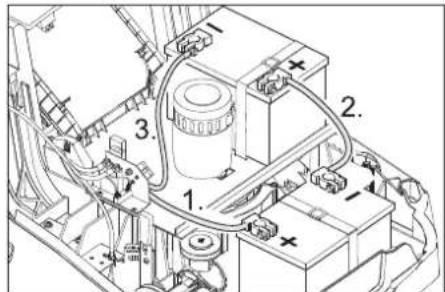

Akkujen asennus ja liitäntä

KM 75/40 W Bp Pack -mallissa akut ja niiden latauslaite ovat valmiiksi asennettuina.

→ Avaa laitekansi. → Aseta akut moottorikannattimeen. → Varmista akut kiinnityshihnoilla.

→ Liitä napaliitin (punainen kaapeli) plus-napaan (+). → Kiinnitä yhdyskaapelit akkuihin. → Liitä napaliitin miinusnapaan (-).

Huomautus: Tarkasta, että akun navat ja napaliittimet on suojattu riittävästi napasuojarasvalla.

Käytä vain napasuojattuja akkuja. Jos napasuojus on hävinnyt, korvaa se uudella.

VARO

Lataa akut ennen laitteen käyttöön ottamista.

Akkujen lataus

⚠ Vaara

Loukkaantumisvaara! Latauslaitetta saa käyttää vain jos sen verkkokaapeli on ehjä. Rikkoutunut verkkokaapeli on ehdottomasti vaihdatettava valmistajalla, asiakaspalvelulla ja ammattihenkilöllä.

⚠VAARA

Sähköiskunvaara. Huomioi sähköverkko ja sulakkeet. Käytä latauslaitetta vain kuivissa tiloissa, joissa on riittävä tuuletus.

Huomautus: Tyhjän akun latausaika on n.

12 tuntia.

⚠ Vaara

Loukkaantumisvaara! Noudata turvallisuusmääräyksiä akkujen käsittelyssä. Huomioi latauslaitteen valmistajan käyttöohje.

Lataaminen - KM 75/40 W Bp Pack

Huomio: Akut saa ladata vain huoneenlämmössä!

Ohje: Laitteessa on sarjavarusteena huoltovapaat akut.

→ Avaa laitesuoja.

→ Yhdistä laturin verkkopistoke pistorasiaan.

Ohje: Laturi on elektronisesti säädelty ja se lopettaa latausprosessin automaattisesti. Kaikki laitteen toiminnot keskeytyvät automaattisesti latausprosessin ajaksi.

Akkutilan näyttö ilmaisee latauksen edistymisen verkkopistokkeen ollessa yhdistettynä:

Akkuja ladataan Vilkkuu vihreänä
Akut on ladattu Palaa vihreänä
Laturin häiriö Palaa punaisena
Virhetaulukon virhe n vallitsee	Vilkkuu punaise-na n kertaa tauol-la

Virhetaulukko:

1 Akku	a ei ole yhdistetty
2 Akun	navat väärin
3 Akku	on syväpurkautunut
4 Latausominaiskäyrän ongelma
5 Verkkolaite liian kuuma
6 Laitteistovika
7 Tiedonvaihtovirhe (verkkolaitetila)

Akun pitkän käyttöiän varmistamiseksi tulee akku aina ladata täyteen.

Lataaminen - KM 75/40 W Bp

→ Avaa laitekansi. → Työnnä latauslaitteen latausjohto lakaisukoneen latauspistokkeeseen → Liitä latauslaitteen virtapistoke ja kytke latauslaite päälle.

Latausmenettelyn jälkeen

■ KM 75/40 W Bp Pack

→ Vedä verkkokaapeli irti. → Kierrä verkkojohto latauslaitteen kaapelinkannattimen ympärille.

→ Sulje laitekupu.

■ KM 75/40 W Bp

→ Kytke latauslaite pois päältä ja irrota se verkosta.

→ Irrota laitteen latauskaapeli.

→ Sulje laitekupu.

Akun poistaminen

→ Avaa laitekansi. → Irrota napaliitin miinusnavasta (-). → Irrota akkujen liitäntäjohdot. → Irrota napaliitin plusnavasta (+). → Avaa pidikehihnat. → Poista akut. → Hävitä käytetty akku voimassa olevien määräysten mukaisesti.

Käyttöönotto

Yleisiä ohjeita

⚠VAARA

Loukkaantumisvaara! Sammuta laite ennen roskasäiliön poistamista.

Huomautus: Käytä laitetta vain laitekuomun ollessa suljettuna.

→ Pysäytä lakaisukone tasaiselle pinnalle.

→ Sammuta moottori.

→ Lukitse seisontajarru.

Tarkastus- ja huoltotyöt

→ Tarkasta akun latautumistila. → Tarkasta sivuharja. → Tarkasta lakaisutela. → Puhdista pölysuodatin. → Tyhjennä roskasäiliö.

Huomautus: Kuvaus, katso lukua Hoito ja huolto.

Käyttö

⚠ Vaara

Käytettäessä laitetta pidempään yhtäjaksoisesti saattaa sen tärinä aiheuttaa käsissä verenkiertohäiriöitä.

Yleispätevää käyttöaikaa ei voida ilmoittaa, sillä käyttöaika riippuu monista eri tekijöistä:

– Jos käyttäjällä on verenkierto-ongelmia (usein kylmät sormet, tunnottomuutta tai kutinaa sormissa).

- Alhainen lämpötila laitteen käyttöpaikalla. Suojaa kätesi lämpimillä hansikkailla.

– Liian tiukka ote haittaa verenkiertoa.

– Laitetta on parempi käyttää pitäen taukoja välillä.

Mikäli laitteen säännöllisen, pitkäaikaisen käytön yhteydessä ilmenee oireita, kuten esimerkiksi sormien kylmyys, tunnottomuus tai kutina, suosittelemme lääkärintarkastusta.

Laitteen käynnistys

→ Irrota seisontajarru. Käynnistä moottori. → Kierrä virta-avain asentoon "1".

Huomautus: Lakaisutela ja sivuharja pyörivät.

Laitteen ajaminen

Ajaminen eteenpäin

→ Vedä eteenpäinajovipua. Huomautus: Ajonopeutta voidaan säätää portaattomasti eteenpäinajovivun asentoa säätämällä.

Tyhjäkäynti

→ Vapauta eteenpäinajovipu. Laite pysähtyy.

Ajaminen esteiden yli

Ajaminen enintään 30 mm korkuisten kiinteiden esteiden yli:

→ Nosta karkealikaläppä. → aja hitaasti ja varovasti eteenpäin yli. Ajaminen yli 30 mm korkeiden kiinteiden esteiden yli: → ajo esteiden yli on sallittu vain sopivan rampin avulla.

Lakaisukäyttö

Vaara

Loukkaantumisvaara! Kun karkealikaläppä on avattu, lakaisutela voi singota kiviä tai sepeliä eteenpäin. Kiinnitä huomiota siihen, ettei henkilöitä, eläimiä tai esineitä vaaranneta.

VARO

Älä lakaise pakkausnauhoja, lankoja tai muuta sellaista sisään, tämä voi johtaa lakaisumekaniikan vaurioitumiseen.

Huomautus: Jotta saavutettaisiin optimaalinen puhdistustulos, ajonopeus sovitettava olosuhteiden mukaiseksi.

Lakaisu karkealikaläppä nostettuna

Huomautus: Nosta karkealikaläppä suurempia esineitä (korkeus enintään 50 mm) sisään lakaistaessa, esim. savukerasiat, hetkeksi ylös.

Nosta karkealikaläppä.

→ Vedä karkealikaläpän nostovivusta. Karkealikaläpän laskeminen alas: → Irrota ote karkealikaläpän nostovivusta.

Huomautus: Optimaalinen puhdistustuloksen voi saavattaa vain, kun karkealikaläppä on laskettuna täysin alas.

Lakaisu sivuharjoilla

→ Työnnä sivuharjan laskuvipu eteen. Sivuharja laskeutuu.

Kuivan pohjan lakaisminen

Huomautus: Roskasäiliö on tyhjennettävä käytön aikana säännöllisin väliajoin.

Huomautus: Pölysuodatin on puhdistetta-va käytön aikana säännöllisin väliajoin.

→ Sulje märkä-/kuivaläppä.

Kostean tai märän pohjan lakaisminen

→ Avaa märkä-/kuivaläppä.

Huomautus: Näin suodatin suojataan kosteudelta.

Akun valvontanäyttö

Akun valvontanäyttö ilmaisee akkujen lataustilan käytön aikana:

täynnä vihreä valo palaa
30 % tehosta jäljellä keltainen valo palaa
10 % tehosta jäljellä punainen valo vilkkuu
Syväpurkaussuojaus, laite kytkeytyy pois päältä	punainen valo palaa

Häiriönäyttö

Häiriönäyttö, onko laitteessa jokin vika:

Moottoriohjauksen häi-riö

Vilkkuu punaise-na

Pölysuodattimen puhdistus

→ Liikuta suodatinpuhdistimen kahvaa useaan kertaan ulos ja sisään.

Roskasäiliön tyhjennys

⚠VAARA

Loukkaantumisvaara! Sammuta laite ennen roskasäiliön poistamista.

Huomautus: Roskasäiliötä tyhjennettäessä on varottava, että tiivistelista ei vahingoitu.

Huomautus: Roskasäiliön maksimi sallittu kuormitus on 40 kg.

→ Puhdista pölysuodatin. → Vedä roskasäiliön sulkukahva ylös. → Vedä roskasäiliö ulos. → Tyhjennä roskasäiliö. → Työnnä roskasäiliö sisään. → Paina roskasäiliön sulkukahva alas.

Laitteen kytkeminen pois päältä

Sammuta moottori.

→ Kierrä virta-avain asentoon "0".

→ Nosta sivuharjat ylös. → Lukitse seisontajarru. → Kierrä pääkytkimen virta-avain asentoon "0" ja vedä sitten avain pois.

Kuljetus

⚠VAARA

Loukkaantumis- ja vahingoittumisvaaravaara! Huomioi kuljetettaessa laitteen paino.

→ Sammuta moottori. → Kierrä pääkytkimen virta-avain asentoon "0" ja vedä sitten avain pois. → Lukitse seisontajarru. → Varmista laite renkaiden kohdalta kiiloilla.

→ Varmista laite kiinnityshihnoilla tai köysillä. → Kun kuljetat laitetta ajoneuvoissa, varmista laite liukumisen ja kaatumisen varalta kulloinkin voimassa olevien ohjesääntöjen mukaisesti.

1 Kiinnityskohta työntökaaren yläpuolella 2 Kiinnityskohta laitekannen alla

Huomautus: Huomioi perusrungossa sijaitsevien kiinnitysalueiden merkinnät (ketjusymbolit).

Huomautus: Älä päästä suojaputkissa tai paljaana olevia säätövaijereita nurjahtamaan.

Säilytys

⚠VAARA

Loukkaantumis- ja vahingoittumisvaaravaara! Huomioi säilytettäessä laitteen paino.

Seisonta-aika

Jos lakaisukonetta ei käytetä pitempään aikaan, on huomioitava seuraavat kohdat:

→ Pysäytä lakaisukone tasaiselle pinnalle. → Sammuta moottori. → Kierrä pääkytkimen virta-avain asentoon "0" ja vedä sitten avain pois. → Lukitse seisontajarru. → Varmista, että lakaisukone pysyy paikoillaan. → Nosta lakaisutela ylös. Tee se lukitsemalla säätövipu ylimpään reikään. → Nosta sivuharjat ylös. → Puhdista lakaisukone sisä- ja ulkopuolelta. → Pysäköi laite suojattuun ja kuivaan paikkaan. → Irrota akut liittimistään. → Lataa akut sekä suorita lataus sen jälkeen n. 2 kuukauden välein.

Hoito ja huolto

Yleisiä ohjeita

– Laitteen korjaustöitä saa suorittaa vain valtuutetut asiakaspalvelupisteet tai kyseisen alan ammattihenkilöt, jotka tuntevat voimassaolevat turvallisuussäädökset. – Siirrettävien, ammattikäyttöön tarkoitettujen laitteiden käytössä on noudatettava laitteita koskevia turvallisuusmääräyksiä.

Puhdistaminen

VARO

Vaurioitumisvaara! Laitteen puhdistukseen ei saa käyttää vesiletkua tai korkeapainepesuria (oikosulkuvaara tai muu vaurioitumisvaara).

HUOMIO

Irrota latauslaitteen verkkopistoke pistorasiasta ennen puhdistustöitä.

Irrota akun plusnapa ennen puhdistustöitä.

Laitteen sisäpuhdistus

⚠ Vaara

Loukkaantumisvaara! Käytä pölynsuojamaskia ja suojalaseja.

→ Avaa laitekansi. → Puhdista laite liinalla. → Puhalla laite puhtaaksi paineilmalla. → Sulje laitekupu.

Laitteen ulkoinen puhdistus

→ Puhdista laite kostealla, miedolla pesuaineliuoksella kostutetulla liinalla.

Huomautus: Älä käytä aggressiivisia puhdistusaineita.

Huoltovälit

Asiakkaan suorittama huolto

Päivittäinen huolto:

→ Tarkasta, ovatko lakaisutela ja sivuharjat kuluneita ja onko niihin takertunut nauhoja. → Tarkasta kaikkien ohjauselementtien toiminto. → Tarkasta kaikkien valvontalamppujen toiminta.

Viikoittainen huolto:

→ Tarkasta käyttöhihnojen kireys, kuluneisuus ja toiminto. → Tarkasta liukuvarsien ja liikkuvien osien kitkaton kulku. → Tarkasta tiivistyslistojen säätö ja kuluneisuus lakaisualueella. → Tarkasta lakaisutelan lakaisupeili. → Puhdista pölysuodatin.

Huomautus: Katso kuvaus luvusta Huolto-työt.

Huomautus: Kaikki asiakkaan tehtäviin kuuluvat huolto- ja ylläpitotyöt on annettava koulutetun ammattihenkilön tehtäväksi. Tarvittaessa voi aina käyttää Kärcher-myyntiliikkeen huoltopalveluja.

Asiakaspalvelun suorittama huolto

Huolto ensimmäisen kuukauden tai 5 käyttötunnin jälkeen:

→ Ensimmäisen tarkastuksen suoritus. Huolto 50 käyttötunnin välein

Huolto 100 käyttötunnin välein tai puolivuosittain

Huolto 300 käyttötunnin välein Huolto 500 käyttötunnin välein tai vuosittain

Huomautus: Takuun voimassaolo edellyttää, että valtuutettu Kärcher-asiakaspalvelu suorittaa kaikki takuuaikana ajankohtaiset huolto- ja kunnossapitotyöt huoltovihkon mukaisesti.

Huoltotoimenpiteet

Esivalmistelu:

→ Pysäytä lakaisukone tasaiselle pinnalle. → Kierrä pääkytkimen virta-avain asentoon "0" ja vedä sitten avain pois. → Lukitse seisontajarru.

Yleiset turvaohjeet

⚠ VAARA

Loukkaantumisvaara!

Sammuttamisen jälkeen moottorin jälkikäynti kestää n. 3 - 4 sekuntia. Tänä aikana on oltava ehdottomasti kaukana käyttöalueesta.

△VAROITUS

Anna laitteen riittävästi jäähtyä ennen kaikkia huolto- ja korjaustöitä.

Älä kosketa kuumia osia, kuten käyttömoottoria.

HUOMIO

Irrota latauslaitteen verkkopistoke pistorasiasta ennen huoltotöitä.

Irrota akun plusnapa ennen huoltotöitä.

HUOMIO

Poista akut ja roskasäiliö, työntöaisa eteen, ennen laitteen kääntämistä. Älä sijoita laitetta työntöaisan päälle.

Laitteen moottori on sammutettava ennen kaikkia puhdistus- ja huoltotoimenpiteitä sekä osien vaihtamisia.

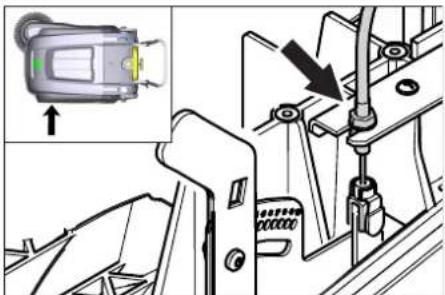

Ajokäytön vaijerin säätö

Säätö on tarpeen, kun laitteen vetovoima ei ylämäkeen ajettaessa ole riittävä.

→ Avaa laitekansi. → Löysää vastamutteria. → Kierrä säätöruuvia. → Kiristä vastamutteri.

Lakaisutelan tarkastus

→ Lukitse seisontajarru. → Poista roskasäiliö. → Poista nauhat tai narut lakaisutelasta.

Lakaisutelan vaihto

Vaihto on tarpeen, jos lakaisutulos huononee silmin nähden harjasten kulumisen myötä.

HUOMIO

Akut on poistettava ennen laitteen kääntämistä.

Älä sijoita laitetta työntöaisan päälle.

→ Lukitse seisontajarru. → Poista roskasäiliö. → Poista akut. → Kippaa laite taaksepäin.

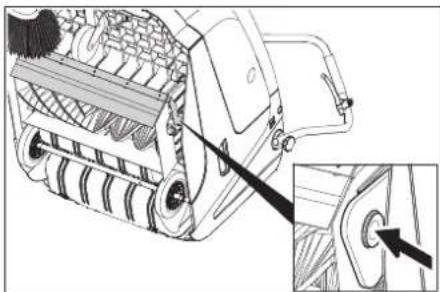

→ Kohota karkealikaläppää, paina laakerin kuppi sisään ja käännä lakaisutela eteenpäin. → Poista lakaisutela. → Työnnä uusi lakaisutela voimansiirto-tappiin (vasemmalla). → Napsauta vastakkaisella puolella laakerikuppi lakaisutelankannattimen reikään.

VARO

Vaurioitumisvaara! Huomioi, että yhtään harjasta ei jää kiinni lakaisutelankannattimen reikään.

Huomautus: Uuden lakaisutelan asennuksen jälkeen lakaisupeili on säädettävä uudelleen.

Lakaisutelan lakaisupeilin tarkastus ja säätö

→ Aja lakaisukone tasaiselle ja sileälle pohjalle, joka on selvästi pölyn tai liidun peittämä. → Lukitse seisontajarru. → Anna lakaisutelan pyöriä n. 15-30 sekuntia. → Nosta lakaisukonetta edestä ja aja sivuun.

Lakaisupeilin (lakaisutelan maahankosketuspinnan) muoto muodostaa tasaisen suorakulman, joka on 30-40 mm leveä.

Säätöalue (-) 1...10 (+)
Minimi lakaisupeili 1
Maksimi lakaisupeili 10
Uusi lakaisutela 1...3

Lakaisupeilien säätö:

→ Avaa laitekansi. → Siirrä vasenta ja oikeaa säätövipua ja lukitse samassa kohdassa oleviin reikiin.

– Säätövivun lukitus syvemmällä olevaan reikään (+): Lakaisutelan kosketuspinta levenee. – Säätövivun lukitus ylempänä olevaan reikään (-): Lakaisutelan kosketuspinta kapenee. → Tarkasta lakaisupeili.

Sivuharjan vaihto

Vaihto on tarpeen, jos lakaisutulos huononee silmin nähden harjasten kulumisen myötä.

Huomautus: Ennen laitteen kippaamista, poista roskasäiliö ja käännä työntöaisa eteen. Älä jätä laitetta työntöaisan varaan.

→ Kierrä irti sivuharjan alapinnan 3 ruuvia. → Poista sivuharja. → Aseta uusi sivuharja vääntiöineen paikalleen ja ruuvaa kiinni.

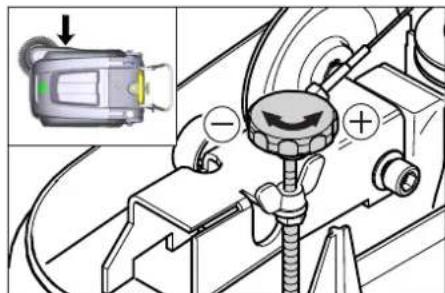

Sivuharjan alaslaskun säätö

Säätö on tarpeen, jos lakaisutulos huononee silmin nähden harjasten kulumisen myötä.

→ Avaa laitekansi. → Löysää siipimutteri.

→ Kierrä säätöruuvia. → Kiristä siipimutteri.

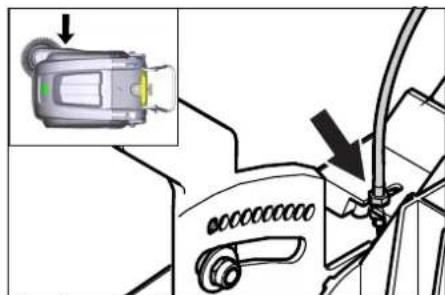

Karkealikaläpän noston säätö

– Säätö on tarpeen, jos karkealikaläppää ei voi avata tarpeeksi. - Jos lakaisutulos huononee, esim. etuhuulen kulumisesta johtuen, käyttövaijeria on löysättävä.

→ Avaa laitekansi. → Löysää vastamutteria. → Kierrä säätöruuvia. → Kiristä vastamutteri.

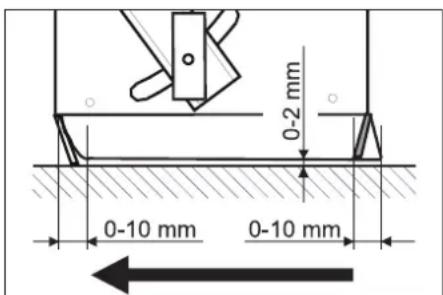

Tiivistyslistojen säätö ja vaihto

Huomautus: Ennen laitteen kippaamista, poista roskasäiliö ja käännä työntöaisa eteen. Älä jätä laitetta työntöaisan varaan.

■ Etumainen tiivistyslista → Irrota tiivistelistan kiinnitys. → Säädä tai vaihda tiivistyslista.

→ Säädä tiivistyslistan etäisyys lattiasta siten, että sen reuna kääntyy 0-10 mm taaksepäin. → Suorista tiivistyslista. → Kiristä tiivistelistan kiinnitys. ■ Takimmainen tiivistyslista → Poista roskasäiliö. → Irrota tiivistelistan kiinnitys. → Säädä tai vaihda tiivistyslista. → Säädä tiivistyslistan etäisyys lattiasta siten, että sen reuna kääntyy 0-10 mm taaksepäin. → Kiristä tiivistelistan kiinnitys. ■ Sivuttaiset tiivistyslistat → Irrota tiivistelistan kiinnitys. → Säädä tai vaihda tiivistyslista. → Työnnä laitteen alle maks. 2 mm paksuinen alusta etäisyyden säätämistä varten. → Suorista tiivistyslista. → Kiristä tiivistelistan kiinnitys.

Pölynsuodattimen vaihto

△VAROITUS

Ennen pölynsuodattimen vaihtoa on roskasäiliö tyhjennettävä. Käytä pölynsuojamaskia kun työskentelet suodatinjärjestelmässä. Noudata hienopölyjen käsittelyä koskevia turvallisuusmääräyksiä.

VARO

Vaurioitumisvaara!

→ Älä pese pölysuodatinta. → Lukitse seisontajarru. → Puhdista pölysuodatin.

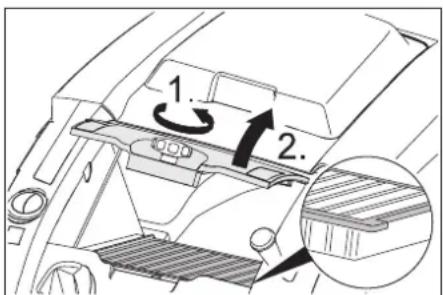

→ Avaa pölynsuodatinkannen sulkuruuvi kiertämällä vastapäivään. → Nosta pölynsuodatinkansi pois. → Vaihda pölynsuodatin. Huomioi pölynsuodattimen oikea asento (katso kuvaa). → Kierrä sulkuruuvi kiinni vasteeseen asti.

VARO

Jos sulkuruuvia ei kierretä vasteeseen asti, voi syntyä vaurioita.

Huomautus: Kun asetat uuden suodattimen paikalleen, älä vaurioita suodattimen lamelleja.

Sulakkeiden/releen vaihto

■ KM 75/40 W Bp

Sulake on akun napaliittimessä.

Tarvikkeet

Sivuharja, pehmeä 6.905-626.0

Sisäpintojen hienopölylle, kosteudenkestävä.

Lakaisutela, pehmeä 6.906-886.0

Luonnonharjaksilla: erityisesti hienopölyn lakaisemiseen tasaisilta lattioilta sisätiloissa.

Ei kosteudenkestävä, älä käytä abrasiivisilla pinnoilla!

Lakaisutela, kova 6.906-885.0

Piintyneen lian irrottamiseen ulkoalueilla, kosteudenkestävä.

Lakaisutela, antistaattinen 6.906-950.0

Staattisesti latautuville pinnoille kuten matot ja keinoruoho.

Matonlakaisuyksikkö 2.641-571.0

Sisältö: Nukkasihti, antistaattinen lakaisutela, 3 ohjausrullaa

EY-vaatimustenmukaisuusvakuutus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen tai tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tyyppi: 1.049-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2014/30/EU

2000/14/EY

Sovelletut harmonisoidut standardit

Sovelletut harmonisoidut standardit

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000: 2018

Sovelletut kansalliset standardit

---

Sovellettu yhdenmukaisuuden analysointimenetelmä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

Mitattu: 86

Taattu: 88

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

H. Jenner

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Häiriö Apu
Laitetta ei voida käynnistää	Laitesuojan kosketuskytkin on kytkenyt laitteen pois päältä. Laitesuojan sulkeminen
	Akkujen lataus
	Ylikuormitussuojan tarkastus
	Ota yhteyttä Kärcher-asiakaspalveluun
Moottori on käynnissä, mutta laite ei aja	Ajokäytön vaijerin säätö
	Tarkasta kiilahihna
	Ota yhteyttä Kärcher-asiakaspalveluun
Laite jää seisomaan ylämäkeen ajettaessa	Aja pienempää ylämäkeä
	Ylikuormitussuojan tarkastus
	Ajokäytön vaijerin säätö
	Tarkasta kiilahihna
	Ota yhteyttä Kärcher-asiakaspalveluun
Lakaisutela ei pyöri, häiriönäyttö palaa punaisena	Käännä pääkytkin asentoon "OFF" ja tarkasta, onko harjatelaan juuttunut vierasesineitä. Aja tarvittaessa pienempää nousua. Käännä pääkytkin jälleen päälle. Kun tämä toimenpide on suoritettu neljä kertaa, ohjaus tekee 2 minuuttia kestävän pakko-jäähdytystauon. Tänä aikana laitetta ei voi käynnistää.
Laite ei lakaise kunnolla	Tarkasta lakaisutela ja sivuharjojen kuluneisuus, tarvittaessa vaihda uusilin
	Tarkasta karkealikaläpän toiminto
	Löysää karkealikaläpän käyttövaijeria (säätöruuvi)
	Tarkasta hihnan kireys ja toiminta, uusi tarvittaessa.
	Säädä lakaisupeilit
	Vaihda lakaisutela
	Ota yhteyttä Kärcher-asiakaspalveluun
Laite põlisee Tarkasta karkealikaläpän toiminto
Huono lakaisu reuna-alueella Sääädä sivuharjan alaslaskua
Sivuharjan nosto ei toimi Tarkasta sivuharjannoston käyttövaijeri
Uusi lakaisutela hankaa roskasäliötä	Korjaa lakaisypeilin säätöä lukitsemalla molemmat säätövivut seuraaviin korkeammalla oleviin reikiin (1...3).

Tekniset tiedot

		KM 75/40 W Bp KM 75/40 W Bp Pack
Laitteen tiedot
Pituus x leveys x korkeus (työntöaisa uloskäännettynä) mm 1430 x 750 x	1190 1430 x 750 x 1190
Pituus x leveys x korkeus (työntöaisa sisäänkäännettynä)	mm	1160 x 750 x 930	1160 x 750 x 930
Paino (ilman akkuja) kg 79 79
Paino (akkujen kanssa) kg 125 125
Sallittu kokonaispaino kg 205 205
Ajo- ja lakaisunopeus km/h 4,5 4,5
Nousukyky (maks.)	%	12 12
Lakaisutelan halkaisija	mm 265 265
Sivuharjan halkaisija	mm 410 410
Pintateho maks.	m3/h	3400	3400
Työleveys ilman sivuharjaa	mm 550 550
Työleveys sivuharjan kanssa	mm 750 750
Lakaisutavara-astioiden tilavuus	I	40 40
Suojatyppi tippuvedeltä suojattu	--	IPX 3	IPX 3
Moottori
Tyyppi	--	TasavirtakestomagneettomoottoriPyörimissuunta oikeaan
Jännite	V	24 24
Nimellisvirta	A	22 22
Nimellisteho	W	400 400
Kierrosluku	1/min	2750	2750
Suojatyppi	--	IP 20	IP 20
Akku
Tyyppi	--	--	2x 12 V GiV
Kapasiteetti	Ah	--	60 (5h)
Paino	kg --	23
Lataausaika, kun akku täysin tyhjä	h	--	12
Käyttöaika useamman latauskerran jälkeen	h	--	ca. 1,5-2
Latauslaite
Verkkojännite	V~	--	230
Lähtöjännite	V	--	24
Latausvirta	A	--	10
Verkkotaajuus	Hz	--	50/60
Sähkösulakkeet
Keskus	A	50 50
Varoke ohjaus	A	2	--
Tyhjäksipurkusuojaus	--	releellä	releellä
Latauslaite		---	T4A / 250 V AC
Suodatin- ja imujärjestelmä
Hienopölynsuodattimen suodatinpinta	m2	1,8 1,8
Käyttökategoria ei terveydelle vaarallisten pölyjen suodatin	--	L	L
Imujärjestelmän nimellisalipäne	mbar	5	5
Imujärjestelmän nimellistilavuusvirta	l/s	45 45
Ympäristöolosuhteet
Käyttölämpötila	°C	-5 – +40	-5 – +40
Latauslämpötila		---	Huoneenlämpö
Ilmankosteus, ei kasteleva	%	0 - 90	0 - 90
Mitatut arvot EN 60335-2-72 mukaisesti
Äänenpainetaso LpA	dB(A)	71 71
Epävarmuus KpA	dB(A)	3	3
Äänitehotaso LwA+ epävarmuus KwA	dB(A)	88 88
Epävarmuus KwA		2	2
Käsi-käsivarsi tärinäarvo	m/s2	3,7 3,7
Epävarmuus K	m/s2	0,2 0,2

Oikeus teknisiin muutoksiin pidätetään.

Lisävarusteet ja varaosat

△OHT

Pölysuodattimen puhdistus

Loukkaantumisvaara! Käytä pölynaamaria ja suojalaseja.

→ Avaa laitteen kansi. → Puhdista laite liinalla. → Puhalla laite paineilmalla. → Sulje laitteen kansi.

Loukkaantumisvaara! Varmista, että harjakset eivät jää kiinni puhdistustelan keinuvivun aukkoon.

→ Säädä säätöruuvia. → Kiristä siipimutteri.
