BRUGSANVISNING KM 7540 W Bp Kärcher

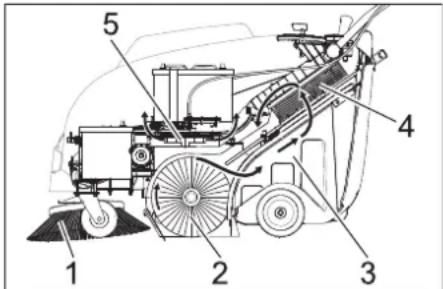

0,2 0,2 78 PT- 1 Læs original brugsanvisning in- den første brug, følg anvisnin- gerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer. Brug maskinen kun i overensstemmelse med angivelserne i denne driftsvejledning. – Denne fejemaskine er beregnet til fej- ning af tilsmudsede indendørs og uden- dørs arealer. – Denne maskine er beregnet til er- hvervsmæssig brug i hoteller, skoler, hospitaler, fabrikker, butikker, kontorer og udlejningsvirksomheder. – Maskinen og dens arbejdsanordninger skal kontrolleres med henblik på fejlfri tilstand og driftssikkerhed, inden maski- nen tages i brug. Hvis maskinen ikke er i en fejlfri tilstand, må den ikke benyttes. – Maskinen er ikke egnet til opsugning af sundhedsskadeligt støv. – Der må ikke foretages ændringer på maskinen. – Maskinen er kun egnet til de typer un- derlag, der er beskrevet i brugsanvis- ningen. – Der må kun køres på de arealer, som producenten eller dennes repræsen- tanter har frigivet hertil. – Generelt gælder: Maskinen må ikke komme i nærheden af letantændelige stoffer (eksplosions-, brandfare). – Fej/opsug aldrig eksplosive væsker, brændbare gasser eller ufortyndede sy- rer og opløsningsmidler! Dertil hører benzin, farvefortynder og fyringsolie, som ved ophvirvling med sugeluften kan danne eksplosive dampe eller blan- dinger. Det samme gælder for acetone, ufortyndede syrer og opløsningsmidler, som angriber de materialer, maskinen er fremstillet af. – Reaktive metalstøv (f.eks. aluminium, magnesium, zink) i forbindelse med stærk alkaliske eller sure rengørings- midler må aldrig opsuges/opsamles. – Fej/opsug ikke brændende eller glø- dende genstande. – Det er forbudt at opholde sig i fareområ- det. Det er forbudt at bruge maskinen i rum med eksplosionsrisiko. – Asfalt – Industrigulve – Afretningslag – Beton –Brosten Fejemaskinen arbejder ud fra overthrow- princippet. – Sidebørsterne (1) rengør hjørner og kanter på fejearealet og transporterer snavset ind i fejevalsens bane. – Den roterende fejevalse (2) transporte- rer snavset direkte ind i smudsbeholde- ren (3). – Det støv, der hvirvles op i beholderen, udskilles via et støvfilter (4) og den fil- trerede rene luft suges ud gennem su- geblæseren (5). Kontakt venligst forhandleren, såfremt De under udpakningen konstaterer evt. trans- portskader. – Driftsvejledningen og sikkerhedsanvis- ningerne til arbejdsanordningerne på maskinen, skal læses og overholdes. – Advarsels- og henvisningsskilte på ma- skinen giver vigtige anvisninger for fare- fri drift. – Ud over anvisningerne i denne brugs- anvisning skal lovens generelle sikker- heds- og ulykkesforebyggelsesforskrif- ter overholdes. FARE For at undgå truende farer, må reparationer og udskiftning af reservedele på maskinen kun gen nemføres af en godkendt kunde- service. – Der må kun anvendes tilbehør og reser- vedele, der er godkendt af producen- ten. Originaltilbehør og -reservedele er en garanti for, at maskinen kan fungere sikkert og uden fejl. – Yderligere informationen om reserve- dele finder De under www.kaer- cher.com i afsni "Service". Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger til indholdsstoffer fin- der du på: www.kaercher.com/REACH I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser. Eventuelle fejl på dit tilbehør afhjælpes gra- tis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gælden- de, bedes De henvende Dem til Deres for- handler eller nærmeste kundeservice med- bringende kvittering for købet. FARE En umiddelbar truende fare, som kan føre til alvorlige personskader eller død. 몇 ADVARSEL En muligvis farlig situation, som kan føre til alvorlige personskader eller til død. FORSIGTIG En muligvis farlig situation, som kan føre til personskader eller til materialeskader. Bestemmelsesmæssig anven- delse . . . . . . . . . . . . . . . . . . . . DA 1 Funktion. . . . . . . . . . . . . . . . . . DA 1 Generelle henisninger . . . . . . . DA 1 Sikkerhedsanvisninger . . . . . . DA 2 Betjenings- og funktionselemen- ter . . . . . . . . . . . . . . . . . . . . . . DA 3 Inden ibrugtagning. . . . . . . . . . DA 4 Ibrugtagning. . . . . . . . . . . . . . . DA 5 Drift . . . . . . . . . . . . . . . . . . . . . DA 5 Afbrydning/nedlæggelse . . . . . DA 6 Pleje og vedligeholdelse . . . . . DA 6 Tilbehør . . . . . . . . . . . . . . . . . . DA 8 EU-overensstemmelseserklæ- ring. . . . . . . . . . . . . . . . . . . . . . DA 8 Hjælp ved fejl. . . . . . . . . . . . . . DA 9 Tekniske data . . . . . . . . . . . . . DA 10 Bestemmelsesmæssig anvendelse Forudseligt misbrug Egnede underlag Funktion Generelle henisninger Tilbehør og reservedele Miljøbeskyttelse Emballagen kan genbruges. Smid ikke emballagen ud sam- men med det almindelige hus- holdningsaffald, men aflever den til genbrug. Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Batterier, olie og lignende stof- fer er ødelæggende for miljøet. Aflever derfor udtjente appara- ter på en genbrugsstation eller lignende. Garanti Symbolerne i driftsvejledningen Symboler på apparatet Brændende eller glødende genstande, som f.eks. ciga- retter, tændstikker eller lig- nende, må ikke fejes op. Kvæstelse og skærefare på rem, sidekoste, beholder, skydebøjlen. Fare for forbrændinger Undgå kontakt med disse overflader under drift og i op- varmet tilstand. 79DA- 2 – Maskinen og dens arbejdsanordninger skal kontrolleres med henblik på fejlfri tilstand og driftssikkerhed, inden maski- nen tages i brug. Hvis maskinen ikke er i en fejlfri tilstand, må den ikke benyttes. – Overhold de gældende sikkerhedsfor- skrifter ved anvendelse af apparatet i fareområder (f.eks. tankstationer). Det er forbudt at bruge apparatet i rum med eksplosionsrisiko. – Brugeren skal anvende maskinen iht. dens anvendelsesformål. Brugeren skal tage hensyn til lokale forhold og under arbejdet med apparatet være op- mærksom på andre personer, især børn – Før begyndelse af arbejdet skal opera- tøren/brugeren kontrollere, om alle be- skyttelsesanordninger er korrekt mon- teret og fungerer. – Maskinens operatør/bruger er ansvar- ligt for ulykker med andre personer eller deres ejendom. – Hold øje med om operatøren bruger snæver beklædning. Brug fast skotøj og undgå snæver beklædning. – Kontroller lokalområdet (f.eks. for børn) inden maskinen startes. Hold øje med tilstrækkelig sigtbarhed! – Startnøglen skal fjernes for at garantere for at ingen uvedkommende kan bruge maskinen. – Maskinen skal sikres mod utilsigtet be- vægelse, når den forlades. – Maskinen må kun bruges af personer som blev oplyst om brugen eller som kan dokumentere at de er i stand til at betjene maskinen og udtrykkeligt blev betroliget med brugen. – Denne maskine må ikke anvendes af personer (inklusive børn) med begræn- sede fysiske, sensoriske eller mentale evner eller manglende erfaring og vi- den. – Børn skal være under opsyn for at sør- ge for, at de ikke leger med maskinen. Risiko Fysisk Risiko! Risiko for at vælte ved for store stigninger. – I kørselsretning må der kun køres på stigninger eller hældninger op til 12%. Risiko for at vælte ved ustabilt underlag. – Kør kun med maskinen på et fast un- derlag. Risiko for at vælte ved for stor hældning til siden. – Kør kun ad stigninger på op til 12% på tværs af kørselsretningen. Kørehastigheden skal tilpasses til de på- gældende betingelser. – Hold øje med maskinens vægt ved transporten. – Til transport af maskinen skal batteriet frakobles og maskinen fastgøres sik- kert. Bemærk: Der er kun garanti hvis du bruger batterier og ladeaggregater som anbefales af Kärcher. – Der skal tages hensyn til batteriprodu- centens brugervejledning og til bruger- vejledningen fra opladerens producent. Tag hensyn til myndighedernes anbefa- linger med hensyn til håndtering med batterier. – Batterier bør ikke forblive i afladet til- stand, men bør oplades så hurtigt som muligt. – For at forhindre elektrolytkrypning skal batterierne altid være ren og tør. Skal beskyttes imod tilsmudsning, f.eks. igennem metalstøv. – Værktøj eller lignende må ikke lægges på batteriet. Risiko for kortslutning og eksplosion. – Brug altid 2 batterier af samme type! – I nærheden af et batteri eller et batteri- laderum må der aldrig håndteres med åben flamme, produceres gnist eller ry- ges. Eksplosionsfare. – Brug kun batterier med polafdækning. Udskift polafdækningen i tilfælde af tab. – Varme dele som f.eks motoren må ikke berøres (skoldningsfare). – Vær forsigtig ved håndtering med batte- risyre. Hold øje med de tilsvarende sik- kerhedshenvisninger! – Brugte batterier skal bortskaffes miljø- rigtigt ifølge EU-direktiv 91/ 157 EØF. – Inden maskinen renses eller vedlige- holdes, udskiftning af komponenter el- ler omstilling til en anden funktion, skal maskinen slukkes og evt. trækkes start- nøglen ud. – Ved arbejder på el-anlægget skal batte- riet udkobles. – Maskinen må ikke rengøres med en vandslange eller højtryksvandstråle (ri- siko for kortslutning eller andre skader). – Istandsættelser må kun gennemføres af den godkendte kundeservice eller fagkyndige personer, som er fortroligt mit alle gældende sikkerhedsbestem- melser. – Sikkerhedskontrollerne ifølge de lokale gældende forskrifter til mobile industri- maskiner skal overholdes. – Arbejder på apparatet skal altid gen- nemføres med egnede handsker. Apparatet er udstyret med en jkappekon- taktafbryder, der slukker motoren, så snart apparatkappen åbnes. FARE Risiko for tilskadekomst på grund af defekt kappekontaktkontakt! Hvis motoren ikke slukker, når apparatkap- pen åbnes, er der en defekt i kappekontak- tafbryderen. Anvend ikke appartet, og få det re pareret. Drej apparatets hovedkontakt til stillin- gen “0/OFF” i faresituationer eller for at frakoble apparatet hurtigt. Drej hovedkontakten til stillingen “0/ OFF”, og træk nøglen ud for at sikre mod utilsigtet ibrugtagning. Sikkerhedsanvisninger Sikkerhedshenvisninger til betjeningen Sikkerhedshenvisninger til kørsel Sikkerhedshenvisninger til maskinens transport Sikkerhedsanvisninger til batteridrevne apparater Sikkerhedshenvisninger til pleje og vedligeholdelse Sikkerhedsanordninger Maskinhjelm Hovedafbryder 80 DA- 3 1 Skrue til fastgørelse af skubbebøjlen (2x) 2 Støvfilter3 Smudsbeholder4 Tætningsliste i bagen (på snavsbehol-deren)5 Oplader(Kun KM 75/40 W Bp Pack)6 Batterier(Kun KM 75/40 W Bp Pack)7 Drivhjul8 Tætningslister i siden9 Fejevalse10 Forreste tætningsliste11 Grovsmudslåge12 Styringshjul med stopbremse13 Fastspænding af sidekosten14 Sidekost15 Skærmlås16 Skærm17 Batteriopladestik(Kun KM 75/40 W Bp)18 Bøjle19 Håndtag til fremkørsel20 Håndtag til løftning og sænkning af grovsmudslåget.1 Hovedafbryder2 Håndtag til løftning og sænkning af si-dekosten3 Støvfilterdækslets skrueprop4 Snavsbeholderens låsebøjle5 Filterensning til støvfilteret6 Våd-, tørklapFjern nøglen Drej hovedafbryderens nøgle ud over stilling "0" og fjern den. Betjenings- og funktionselementer

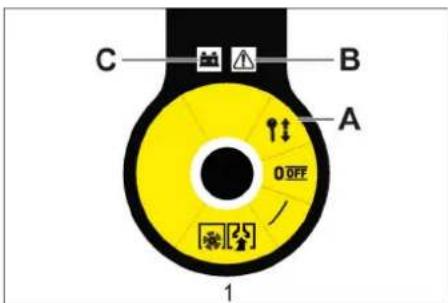

Hovedafbryder0/OFF Motor slukket1 Motor tændtA Fjern nøglenB FejlvisningC Batteridisplay 81DA- 4 OBS Maskinens hætte låses op med hovedaf- bryderens nøgle. Sæt hovedafbryderens nøgle ind i hæt- telåset og drej den 90° med uret. Træk hættelåset ud ved nøglen. Åbn apparatets hætte. Lås maskinens hætte, låsemekanis- men låses automatisk. FARE Fare for tilskadekomst, fare for beskadigel- se! Hold øje med maskinens vægt ved læs- ningen! Fjern papæsken. Fjern træklodserne til sikring af hjulene og løft maskinen manuelt fra pallen. Løsn stopbremsen. Løsn skruerne. Rejs skubbebøjlen. Stram skruerne. Bemærk: Inden maskinen vippes, fjern snavsbeholderen og drej skubbebøjlen fremad. Sæt maskinen ikke på skubbebøj- len. Sæt sidebørsten på medbringeren og skru den fast. Overhold altid nedenstående advarsels- henvisninger ved håndtering af batterier: Risiko Eksplosionsrisiko! Læg ikke værktøj eller lignende på batteriet, dvs. på endepoler og cellebroer. Risiko Fysisk Risiko! Sår må aldrig komme i berø- ring med bly. Vask altid hænder efter arbej- de med batterierne. FARE Brand- og eksplosionsfare! – Rygning og åben ild er forbudt. – Batterier må kun oplades i rum som er godt ventileret fordi der opstår eksplosi- ve gas under opladningen. Risiko Ætsningsfare! – Syresprøjt i øjne eller på huden skal skyldes med meget klar vand. – Søg derefter omgående en læge. – Tilsmudset tøj vaskes med vand.

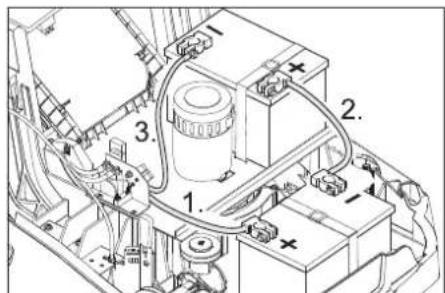

OBS Ved variant KM 75/40 W Bp Pack er batte- rierne og opladeren allerede integreret. Åbn apparatets hætte. Sæt batteriet på motorstøtten. Batterierne skal sikres med de tilsva- rende låsebånd. Slut polklemmen (rød ledning) til pluspol (+). Skru forbindelsesledningen på batteri- et. Slut polklemmen til minuspol (-). Bemærk: Kontroller, at batteripolerne og polklemmerne er tilstrækkelig beskyttet med polbeskyttelsesfedt. Brug kun batterier med polafdækning. Ud- skift polafdækningen i tilfælde af tab. FORSIGTIG Lad batterierne op, før maskinen tages i brug. Åbne maskinens hætte Lukke maskinens hætte Inden ibrugtagning Anvisninger til aflæsning Tomvægt (transportvægt) KM 75/40 W Bp 79 kg KM 75/40 W Bp Pack 125 kg Tilladt totalvægt KM 75/40 W Bp 205 kg KM 75/40 W Bp Pack 205 kg Aflæsning Monter forskydningsbøjlen Montere sidekosten Batterier Sikkerhedsanvisninger vedrørende batterierne Følg anvisningerne på batteri- erne, i brugsanvisningen og i køretøjets driftsvejledning! Brug øjenværn! Hold børn væk fra syre og bat- terier! Eksplosionsrisiko! Gnister, åben ild og rygning for- budt! Ætsningsfare! Førstehjælp! Advarselsnotat! Bortskaffelse! Smid ikke batterier i affaldstøn- den! Anbefalede batterier Bestil- lingsnr. Volu- men Luft- strøm 60 Ah, vedlige- holdel- sesfri 6.654- 226.0* 1,65** 0,66*** Maksimale batterimål Længde Bredde Højde 267 mm 177 mm 190 mm Anbefalede oplader Bestillingsnr. Oplader 6.654-225.0 Montering og tilslutning af batterierne 82 DA- 5 Risiko Fysisk Risiko! Opladeren må kun tages i drift, hvis netkablet ikke har skader. Et net- kabel med skader skal omgående udskiftes af producenten, kundeservice eller en ud- dannet person. FARE Fare på grund af elektrisk stød. Tag hensyn til strømledningsnettet og afsikringen. Brug kun opladeren i tørre rum med tilstrækkelig ventilation. Bemærk: Opladningstiden er ca. 12 timer ved et tomt batteri. Risiko Fysisk Risiko! Overhold sikkerhedsbe- stemmelserne ved omgang med batteriet. Overhold opladerproducentens brugsvej- ledning. Bemærk: Batterierne må kun oplades ved stuetemperatur! Bemærk: Apparatet er som standard ud- styret med vedligeholdelsesfri batterier. Åbn maskinhjelm. Sæt ladeaggregatets netstik i stikdå- sen. Bemærk: Ladeaggregatet er elektronisk reguleret og afslutter opladningen automa- tisk. Alle apparatets funktioner afbrydes automatisk under opladningen. 1 Batteristatusvisning Batteristatusvisningen viser opladningens forløb, når netstikket er tilsluttet: Fejltabel: For at sikre en lang batterilevetid bør batte- riet altid være fuldt opladet. Åbn apparatets hætte. Stik ladekablet ind i fejemaskinens op- ladningsbøsning Sæt netstikket i og tænd for opladeren. KM 75/40 W Bp Pack Træk netstikket ud. Vikl netkablet omkring opladerens ka- belholder. Luk skærmen. KM 75/40 W Bp Sluk ladeaggregatet og afbryd den fra strømnettet. Træk ladekablet ud af apparatet. Luk skærmen. Åbn apparatets hætte. Afbryd polklemmen fra minuspol (-). Skru batteriets forbindelsesledning af. Afbryd polklemmen fra minuspol (+). Løsn holdebåndet. Fjern batterierne. Gamle batterier skal bortskaffes ifølge de gældende bestemmelser. FARE Fysisk Risiko! Afbryd maskinen inden snavsbeholderen fjernes. Bemæ rk: Idriftsættelse kun med lukket maskinhætte. Stil fejemaskinen på et plant underlag. Sluk for motoren. Aktiver stopbremsen. Kontroller batteriernes ladetilstand. Kontroller sidebørsterne. Kontroller fejevalsen. Rense støvfilteret. Tøm smudsbeholderen. Bemærk: Beskrivelse se kapitlet Pleje og vedligeholdelse. Fejlvisningen viser, om der er en fejl på ap- paratet: Risiko Hvis maskinen bruges over et længere tids- rum, kan det kompromittere hændernes blodtilførsel på grund af vribrationerne. En generel gyldig varighed for brugen kan ikke fastlægges fordi det er afhængig af fle- re faktorer: – Personligt anlæg for en dårlig blodtilfør- sel (ofte kolde finger, kriblen i fingerne). – Lave temperaturer. Du bør bære hand- sker til beskyttelse. – Et hårdt greb har en dårlig indflydelse på blodtilførslen. – Et uafbrudt drift er dårligere end et drift som afbrydes ind imellem med pauser. Ved regelmæssigt og lanvarig brug af ap- paratet og ved gentagende fremkaldelse af de tilsvarende symptomer (f.eks. kriblen i fingerne, kolde finger), anbefaler vi at kon- sultere en læge. Løsn stopbremsen. Tænd motoren Drej hovedafbryderen til position 1. Bemærk: Fejevalse og sidekost roterer. Træk håndtaget til fremkørsel. Bemærk: Afhængig af håndtagets positi- on, kan kørehastigheden justeres trinløs til fremadgående kørsel. Giv slip for håndtaget til fremkørsel. Ma- skinen standser. Kørsel over faste forhindringer op til 30 mm: Løft grovsmudslågen. Kør langsomt og forsigtigt fremad og over forhindringen. Kørsel over faste forhindringer over 30 mm: Der må kun kører hen over sådanne forhindringer ved hjælp af en dertil eg- net rampe. Risiko Fysisk Risiko! Når grovsmudslågen står åben, kan fejevalsen slynge sten eller sin- gels fremefter. Sørg for, at mennesker, dyr og genstande ikke kan komme i fare. FORSIGTIG Undgå at feje pakbånd, tråd eller lignende op, da det kan beskadige det mekaniske fe- jesystem. Bemærk: For at få et optimalt rengørings- resultat bør kørselshastigheden tilpasses forholdene Bemærk: For at kunne feje større dele

d en højde op til 50 mm, f.eks. cigaret- pakker, skal grovsmudslåget kortvarigt løf- tes op. Løft grovsmudslågen: Træk håndtaget til løftning af grovsmudslågen. Sænke grovsmudslågen: Giv slip for håndtaget til løftning af grovsmudslågen. Bemærk: Der kan kun opnås et optimalt rengøringsresultat, når grovsmudslåget er sænket helt ned. Sæt håndtaget til sænkning af sideko- sten fremad. Sidekosten sænkes ned. Opladning af batterier Opladning - KM 75/40 W Bp Pack Batterierne oplades Blinker grønt Batterierne er opladet Lyser grønt Fejl på ladeaggregat Lyser rødt Fejl n fra fejltabel forelig- ger Blinker rødt n gange med pause 1 Batteri ikke tilsluttet 2 Batteriets poler tilsluttet forkert 3 Batteri dybafladet 4 Problem med opladningskarakteri- stik 5Netdel for varm 6 Hardwarefejl 7 Kommunikationsfejl (netdelsmo- dus) Opladeproces - KM 75/40 W Bp Efter opladningen Afmontere batteriet Ibrugtagning Generelle henisninger Kontrol- og vedligeholdelsesarbejder Fejlvisning Fejl i motorstyringen Blinker rødt Drift Start maskinen Kørsel med maskinen Kør frem Tomgang Kørsel over forhindringer Fejefunktion Fejning med løftet grovsmudslåge Fejning med sidebørste 83DA- 6 Bemærk: Smudsbeholderen bør tømmes jævnligt under drift. Bemærk: Støvfilteret bør renses jævnligt under drift. Lukke våd-/tørklappen Åbne våd-/tørklappen. Bemærk: På den måde beskyttes filteret mod fugt. Batteridisplayet viser under driften batteri- ernes opladningsstatus: Fejlvisningen viser, om der er en fejl på ap- paratet: Håndtaget til filterrensningen trækkes flere gange ud og skubbes tilbage. FARE Fysisk Risiko! Afbryd maskinen inden snavsbeholderen fjernes. Bemærk: Hold øje med at tætningslisten ikke beskadiges, hvis snavsbeholderen tømmes. Bemærk: Snavsbeholderens max. nytte- last er 40 kg. Rense støvfilteret.

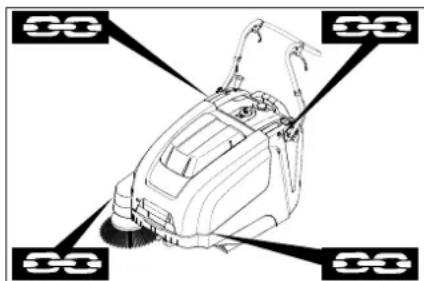

Træk snavsbeholderens låsebøjle opad. Træk snavsbeholderen ud. Tøm smudsbeholderen. Skub snavsbeholderen ind. Tryk snavsbeholderens låsebøjle ned. Sluk for motoren. Drej hovedafbryderen til position 0. Løft sidekosterne. Aktiver stopbremsen. Drej hovedafbryderens nøgle ud over stilling "0" og fjern den. FARE Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten. Sluk for motoren. Drej hovedafbryderens nøgle ud over stilling "0" og fjern den. Aktiver stopbremsen. Sørg for at sikre maskinen med kiler ved kanterne. Sørg for at sikre maskinen med spæn- deseler eller wirer. Ved transport i biler skal renseren fast- spændes i.h.t. gældende love. 1 Fastspændingsområde over skubbe- bøjlen 2 Fastspændingsområde under maski- nens hætte Bemærk: Brug markeringerne for fastgø- relsesområder på maskinrammen (kæde- symboler). Bemærk: Bowden- eller tovtræk må ikke knækkes. FARE Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring. Hvis fejemaskinen ikke skal bruges i en længere periode, skal nedenstående punk- ter overholdes: Stil fejemaskinen på et plant underlag. Sluk for motoren. Drej hovedafbryderens nøgle ud over stilling "0" og fjern den. Aktiver stopbremsen. Fejemaskinen sikres mod at rulle væk. Løft fejevalsen op. Dertil skal indstil- lingsgrebet gå i hak i det øverste hul. Løft sidekosterne. Rengør fejemaskinen indvendigt og ud- vendigt. Stil maskinen et beskyttet og tørt sted. Afbryd batteriet. Oplad batteriet og oplad igen ca. hver 2. måned. – Istandsættelser må kun gennemføres af den godkendte kundeservice eller fagkyndige personer, som er fortroligt mit alle gældende sikkerhedsbestem- melser. – Stedforandrede maskiner der bruges til erhverv skal kontrolleres me hensyn til sikkerhed ifølge VDE 0701. FORSIGTIG Risiko for beskadigelse! Maskinen må ikke rengøres med en vandslange eller høj- tryksvandstråle (risiko for kortslutning eller andre skader). BEMÆRK Træk netstikket til ladeaggregatet ud af stikkontakten inden rengøringsarbejder. Frakobl pluspolen på batteriet inden rengø- ringsarbejder. Risiko Fysisk Risiko! Bær støvmaske og beskyt- telsesbriller. Åbn apparatets hætte. Tør maskinen af med en klud. Blæs maskinen ren med trykluft. Luk skærmen. Rengør maskinen udvendigt med en fugtig klud vædet i mild vaskelud. Bemærk: Brug ingen aggressive rengø- ringsmidler. Daglig vedligeholdelse: Kontroller fejevalsen og sidebørsten for slid og indviklede bånd. Kontroller alle betjeningselementers funktion. Kontroller funktionen af alle kontrollam- per. Ugentlig vedligeholdelse: Kontroller drivremmen med hensyn til spænding, slitage og funktion. Kontroller, om de bevægelige dele går let. Kontroller tætningslisterne i fejeområ- det med henblik på indstilling og slitage. Kontrollér fejevalsens fejeprofil. Rens støvfilteret. Bemærk: Beskrivelse, se kapitlet Vedlige- holdelsesarbejder. Bemærk: Alle service- og vedligeholdel- sesarbejder, der skal udføres af kunden, skal udføres af uddannet fagpersonale. Kontakt Kärcher-forhandleren, såfremt der er behov herfor. Efter første måned eller 5 driftstimer: Udfør første inspektion. Service for hver 50 driftstimer Vedligeholdelse for hver 100 driftstimer, hhv. en gang hvert halvt år Service for hver 300 driftstimer Vedligeholdelse for hver 500 driftstimer, hhv. en gang om år Bemærk: For at opretholde muligheden for at stille krav til garantien skal alle service- og vedligeholdelsesarbejder i garantiperio- den udføres af en autoriseret Kärcher-kun- deservice iht. serviceheftet. Fejning af tørre underlag Fejning af fugtige eller våde underlag Batteridisplay fuld lyser grønt 30% restkapacitet lyser gult 10% restkapacitet blinker rødt Beskyttelse imod dyb aflad- ning, apparatet slukkes. lyser rødt Fejlvisning Fejl i motorstyringen Blinker rødt Rense støvfilteret Tømning af smudsbeholderen Sluk for maskinen Transport Opbevaring Afbrydning/nedlæggelse Pleje og vedligeholdelse Generelle henisninger Rensning Indvendig rengøring af maskinen Rengøring a maskinens udvendige side Vedligeholdelsesintervaller Vedligeholdelse udført af kunden Vedligeholdelse udført af kundeservice 84 DA- 7 Klargøring: Stil fejemaskinen på et plant underlag. Drej hovedafbryderens nøgle ud over stilling "0" og fjern den. Aktiver stopbremsen. FAREFysisk Risiko!Motoren har et efterløb på ca. 3 - 4 sekun-der, efter at der er slukket for den. Det er meget vigtigt at holde afstand til arbejds-området i den tid.몇 ADVARSELLad maskinen køle tilstrækkelig af, inden vedligeholdelses- og reparationsarbejder-ne påbegyndes.Rør ikke ved varme komponenter, som f.eks. motoren.BEMÆRKTræk netstikket til ladeaggregatet ud af stikkontakten inden vedligeholdelsesarbej- der. Frakobl pluspolen på batteriet inden vedli-geholdelsesarbejder.BEMÆRKTag batterier og snavsbeholder ud, og drej skubbebøjlen fremad, inden maskinen tip-pes. Stil ikke maskinen på skubbebøjlen.Inden maskinen renses og vedligeholdes og inden komponenter udskiftes, skal ma-skinen afbrydes.En justering er nødvendigt, hvis maskinens drivkraft er utilstrækkeligt ved bakkekørsel. Åbn apparatets hætte. Løsne kontramøtrikken. Juster stilleskruen. Stram kontramøtrikken. Aktiver stopbremsen. Fjern snavsbeholderen. Fjern bånd og snore fra fejevalsen.Udskiftningen er nødvendig, hvis fejeresul-tatet på grund af slitage på børsterne bliver synligt dårligere.BEMÆRKBatterierne skal tages ud, inden maskinen tippes.Stil ikke maskinen på skubbebøjlen. Aktiver stopbremsen. Udtag snavsbeholderen. Tag batterierne ud. Vip maskinen tilbage. Løft grovsmudslåget, tryk lejeskålen ind og sving fejevalsen fremad. Tag fejevalsen ud. Sæt en ny fejevalse på drivtappen (ven-stre). På den anden side skal lejeskålen gå i hak i fejevalsevingens hul.FORSIGTIGRisiko for beskadigelse! Hold øje med, at børster ikke klemmes fast fejevalsevingens hul. Bemærk: Efter indbygningen af den nye fejevalse skal fejebanen indstilles på ny. Kør fejemaskinen hen på et jævnt og glat underlag, der er synligt dækket med støv eller kridt. Aktiver stopbremsen. Fejevalsen skal dreje for ca. 15-30 se-kunder. Løft fejemaskinen i foran og kør til si- den. Fejebanens form danner en ensartet fir-kant, som er mellem 30-40 mm bred.Justere fejebanen: Åbn apparatets hætte. Juster venstre og højre indstillingsgreb og lad den gå i hak i samme hul.– Indstillingsgrebet går i hak i det dyb lig-gende hul (+): Fejebanen forstørres – Indstillingsgrebet går i hak i det høj lig-gende hul (-): Fejebanen reduceres Kontroller fejeområdet.Udskiftningen er nødvendig, hvis fejeresul-tatet på grund af slitage på børsterne bliver synligt dårligere.Bemærk: Inden maskinen vippes, fjern snavsbeholderen og drej skubbebøjlen fremad. Sæt maskinen ikke på skubbebøj- len. Skru de 3 skruer på sidekostens bund ud. Fjern sidekosten. Sæt ny sidekost på medbringeren og skru den fast.Justering er nødvendig, hvis fejeresultatet på grund af slitage på børsterne bliver syn-ligt dårligere. Åbn apparatets hætte. Løsn vingemøtrikken. Juster stilleskruen. Stram vingemøtrikken.– En justering er nødvendig, hvis grovsmudslågen ikke kan løftes langt nok. – Hvis fejeresultatet bliver dårligere, f.eks. på grund af forlæbernes slitage, skal bowdentrækken justeres en lille smule. Åbn apparatets hætte. Løsne kontramøtrikken. Juster stilleskruen. Stram kontramøtrikken.Bemærk: Inden maskinen vippes, fjern snavsbeholderen og drej skubbebøjlen fremad. Sæt maskinen ikke på skubbebøj- len. Forreste tætningsliste Løsn tætningslistens fastspændings-skrue. Juster eller udskift tætningslisten. Vedligeholdelsesarbejder Generelle sikkerhedsanvisningerIndstille køredrevets bowdentrækKontrol af fejevalsenUdskiftning af fejevalsenKontrol og indstilling af fejevalsens fejebaneJusteringsområde (-) 1...10 (+)Minimal fejebane 1Maksimal fejebane 10Ny fejevalse 1...3

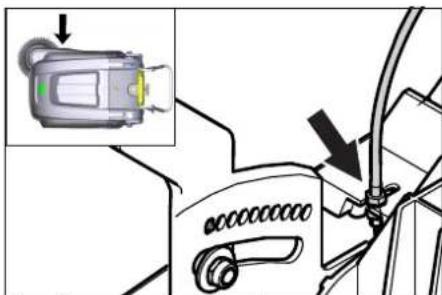

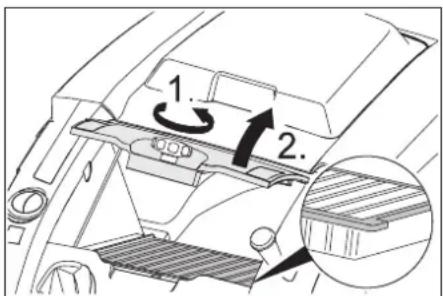

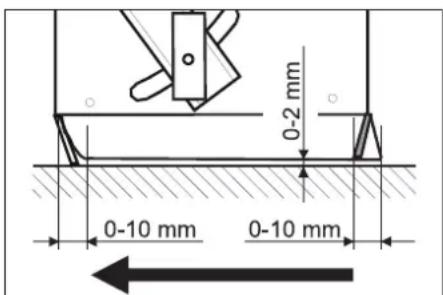

Udskiftning af sidebørsteJustere sidekostsænkningenIndstille løftningen af grovsmudslågenIndstilling og udskiftning af tætningslister 85DA- 8 Indstil tætningslistens afstand til under- laget, så den slæber 0 - -10 mm bagud. Juster tætningslisten. Træk tætningslistens fastspændings- skrue fast. Bageste tætningsliste Fjern snavsbeholderen. Løsn tætningslistens fastspændings- skrue. Juster eller udskift tætningslisten. Indstil tætningslistens afstand til under- laget, så den slæber 0 - -10 mm bagud. Træk tætningslistens fastspændings- skrue fast. Tætningslister i siden Løsn tætningslistens fastspændings- skrue. Juster eller udskift tætningslisten. Skub et max. 1 - 2 mm tykt underlag un- der for at indstille afstanden til gulvet. Juster tætningslisten. Træk tætningslistens fastspændings- skrue fast. 몇 ADVARSEL Tøm smudsbeholderen, inden støvfilteret skiftes ud. Bær støvbeskyttelsesmaske ved alle arbejder på filteranlægget. Overhold sikkerhedsbestemmelserne vedrørende håndtering af finstøv. FORSIGTIG Risiko for beskadigelse! Støvfilteret må ikke vaskes. Aktiver stopbremsen. Rense støvfilteret. Skru støvfilterdækslets skrueprop på imod uret. Løft støvfilterdækslet. Udskift støvfilteret. Hold øje med støvfil- terets korrekte placering (se figuren). Skru skrueproppen fast indtil anslaget. FORSIGTIG Hvis skrueproppen ikke skrues fast indtil anslaget, kan der opstå skader. Bemærk: Pas på at lamellerne ikke bliver beskadiget, når det nye filter sættes i. KM 75/40 W Bp 1 Sikring F1 (50 A) 2 Sikring F2 (2 A) 3Relæ 4 Batteriopladningsstik Åbn maskinhjelm. Udskift defekt sikring eller relæ. KM 75/40 W Bp Pack Sikringen er placeret på batteripolklem- men. Hermed erklærer vi, at den nedenfor nævn- te maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden

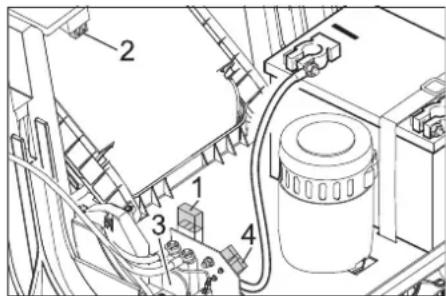

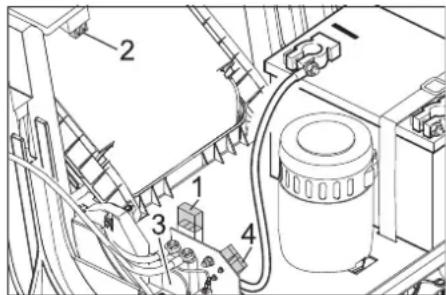

rudgående aftale med os, mister denne erklæring sin gyldighed. Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt. Dokumentationsbefuldmægtiget: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2021/02/01 Udskiftning af støvfilter Udskiftning af sikring/relæ Tilbehør Sidekost, blød 6.905-626.0 Til fintstøv på indendørs arealer, fugtig- hedsbestandig. Fejevalse, blød 6.906-886.0 Med naturbørster: Specielt til fejning af fin- støv på glatte gulve og indvendige flader. Ikke modstandsdygtig overfor fugt, må ikke anvendes til slibende overflader! Fejevalse, hårdt 6.906-885.0 Til fjernelse af fast siddende snavns i udendørsområdet, fugtighedsbestandig. Fejevalse, antistatisk 6.906-950.0 Til overflader som kan oplades statisk som f.eks. tæpper eller kunstige græspla- ner Fejeenhed til gulvtæpper 2.641-571.0 Indeholder: Fnugsi, antistatisk fejevalse, 3-dobbelt styringsrulle EU- overensstemmelseserklæring Produkt: Fejesugemaskine Type: 1.049-xxx Gældende EU-direktiver 2006/42/EF (+2009/127/EF) 2014/30/EU 2000/14/EF Anvendte harmoniserede standarder EN 55012: 2007 + A1: 2009 EN 60335–1 EN 60335–2–72 EN 61000–6–2: 2005 EN 62233: 2008 EN IEC 63000: 2018 Anvendte tyske standarder

Anvendte overensstemmelsesvurde- ringsprocedurer 2000/14/EF: Bilag V Lydeffektniveau dB(A) Målt: 86 Garanteret: 88 Chairman of the Board of Management Director Regulatory Affairs & Certification 86 DA- 9 Hjælp ved fejl Fejl Afhjælpning Maskinen kan ikke startes Kappekontaktafbryderen har slukket apparatet. Lukning af maskinhjelmen Opladning af batterier Kontroller overlastsikringen Kontakt Kärcher-kunderservice. Motoren er i gang, men maskinen kører ikke Indstille køredrevets bowdentræk Kontroller kilerem Kontakt Kärcher-kunderservice. Maskinen standser ved kørsel op ad bakker Kør med ringere hældning Kontroller overlastsikringen Indstille køredrevets bowdentræk Kontroller kilerem Kontakt Kärcher-kunderservice. Fejevalsen standser, fejlindikato- ren lyser rødt Sæt hovedafbryderen til "OFF", kontroller børsten for genstande som sidder fast. Kør evt. med en ringere stigning. Tænd igen for hovedafbryderen. Hvis denne procedure gentages fire gange, gen- nemfører styringen en tvangspause på 2 minutter for at køle ned. Under denne tid kan maskinen ikke startes. Maskinen fejer ikke ordentligt Kontroller fejevalse og sidebørster med henblik på slitage. Skift dem om nødvendigt ud. Kontroller grovsmudslågens funktion. Justere grovsmudslågens bowdentræk (justeringsskrue) Kontroller rem for spænding og funktion, udskift efter behov Fejebanen justeres Udskiftning af fejevalsen Kontakt Kärcher-kunderservice. Maskinen støver Kontroller grovsmudslågens funktion. Justere grovsmudslågens bowdentræk (justeringsskrue) Kontroller, rens eller udskift støvfilteret. Støvfilteret må ikke vaskes. Tøm smudsbeholderen. Udskift tætningsprofilen på snavsbeholderen Kontroller tætningen på støvfilteret Kontroller tætningslisterne for slid. Juster eller udskift dem, såfremt det er nødvendigt. Dårligt fejeresultat i kantområder-

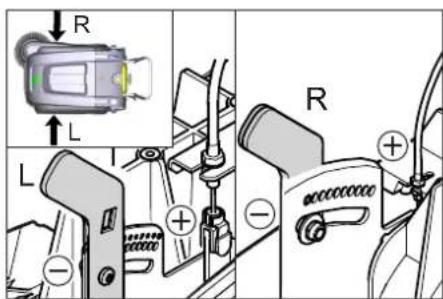

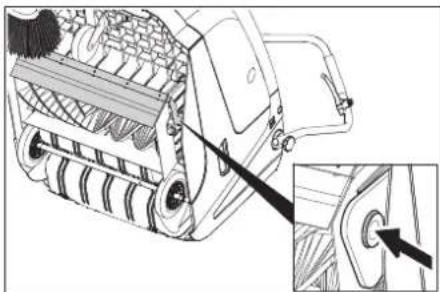

Justere sidekostsænkningen Skift sidebørsterne ud. Sænke sidekosten Kontroller sidekostens drivrem Kontakt Kärcher-kunderservice. Sidekostløftningen fungerer ikke Kontroller sidekostløftningens bowdentræk Kontakt Kärcher-kunderservice. Ny fejevalse stryger hen ad snavs- beholderen Korriger fejebanens indstilling, hertil skal begge indstillingsgreb gå i hak i hver det højere liggende hul (1...3) 87DA- 10 Der tages forbehold for tekniske ændrin- ger. Tekniske data KM 75/40 W Bp KM 75/40 W Bp Pack Maskindata Længde x bredde x højde (med udstrakt skubbebøjle) mm 1430 x 750 x 1190 1430 x 750 x 1190 Længde x bredde x højde (med foldet skubbebøjle) mm 1160 x 750 x 930 1160 x 750 x 930 Vægt (uden batterier) kg 79 79 Vægt (med batterier) kg 125 125 Tilladt totalvægt kg 205 205 Køre- og fejehastighed km/h 4,5 4,5 Stigningsevne maks. % 12 12 Fejevalsens diameter mm 265 265 Sidebørstens diameter mm 410 410 Maksimal fladekapacitet m

/h 3400 3400 Arbejdsbredde uden sidebørster mm 550 550 Arbejdsbredde med sidekost mm 750 750 Smudsbeholderens volumen l 40 40 Beskyttelsesklasse, dryptæt -- IPX 3 IPX 3 Motor Type -- Ligestrømpermanentmagnetmotor Drejeretning højre Spænding V 24 24 Mærkestrøm A 22 22 Nominel ydelse W 400 400 Omdrejningstal 1/min 2750 2750 Kapslingsklasse -- IP 20 IP 20 Batteri Type -- -- 2x 12 V GiV Kapacitet Ah -- 60 (5h) Vægt kg -- 23 Ladetid ved fuldstændig afladet batteri h -- 12 Driftstid efter flere gange opladning h -- ca. 1,5-2 Oplader Netspænding V~ -- 230 Udgangsspænding V -- 24 Ladestrøm A -- 10 Netfrekvens Hz -- 50/60 El-sikring Central A 50 50 Sikring styringen A 2 -- Fuldafladningsbeskyttelse -- via relæ via relæ Oplader --- T4A / 250 V AC Filter- og sugesystem Filterflade finstøvfilter m

1,8 1,8 Anvendelseskategori filter for ikke sundhedsskadelig støv -- L L Nominelt vakuum sugesystem mbar 5 5 Nominel volumenstrøm for sugesystemet l/s 45 45 Omgivende betingelser Driftstemperatur °C -5 til +40 -5 til +40 Opladningstemperatur --- Stuetemperatur Luftfugtighed, ikke-kondenserende % 0 - 90 0 - 90 Oplyste værdier ifølge EN 60335-2-72 Lydtryksniveau L

Hånd-arm vibrationsværdi m/s

3,7 3,7 Usikkerhed K m/s
