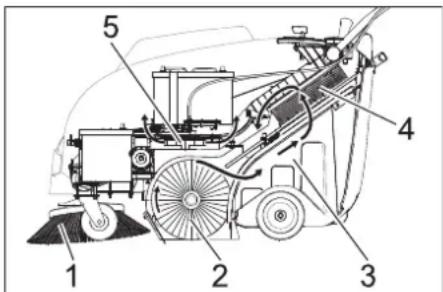

0,2 0,2 171CS- 1 Pred prvo uporabo Vaše napra- ve preberite to originalno navo- dilo za uporabo, ravnajte se po njem in shranite ga za morebitno kasnejšo uporabo ali za naslednjega lastnika. Ta stroj uporabljajte izključno v skladu s po- datki v Navodilu za obratovanje. – Ta stroj za pometanje je namenjen po- metanju umazanih površin v notranjem in zunanjem območju. – Ta naprava je predvidena za industrij- sko uporabo, npr. v hotelih, šolah, bol- nišnicah, tovarnah, trgovinah, pisarnah in posredniških trgovinah. – Pred uporabo se mora preizkusiti ne- oporečno stanje stroja z delovnimi pri- pomočki in obratovalna varnost. Če sta- nje ni brezhibno, stroja ne smete upo- rabljati. – Stroj ni primeren za sesanje zdravju ne- varnega prahu. – Na stroju se ne smejo izvajati nikakršne spremembe. – Stroj je primeren le za obloge, ki so na- vedene v navodilu za obratovanje. – Stroj sme voziti le po površinah, ki jih je podjetje ali njegov pooblaščenec dovolil za uporabo stroja. – Na splošno velja: V bližini stroja se ne smejo nahajati lahko vnetljive snovi (ne- varnost eksplozij/požara). – Nikoli ne pometajte/sesajte eksploziv- nih tekočin, vnetljvih plinov ter ne- razredčenih kislin ali topil! K tem spada- jo bencin, barvno razredčilo ali kurilno olje, ki lahko pri mešanju s sesalnim zrakom tvorijo eksplozivno paro ali me- šanice, poleg tega tudi aceton, ne- razredčene kisline in topila, ker uničuje- jo materiale, uporabljene v stroju. – Nikoli ne pometajte/sesajte reaktivnega kovinskega prahu (npr. aluminij, ma- gnezij, cink), le-ti tvorijo v povezavi z močno alkalnimi ali kislimi čistilnimi sredstvi eksplozivne pline. – Ne pometajte/sesajte predmetov, ki go- rijo ali tlijo. – Prepovedano je zadrževanje v območju nevarnosti. Prepovedana je uporaba v prostorih, kjer obstaja nevarnost ek- splozij. – Asfalt – Industrijska tla – Estrih – Beton – Tlakovci Pometalni stroj deluje po načelu pregrinja- nja. – Stransko omelo (1) čisti kote in robove pometalne površine in potiskajo uma- zanijo v pas pometalnega valja. – Vrtljivi pometalni valj (2) potiska umaza- nijo neposredno v zbiralnik smeti (3). – Prah, ki se dviga v zbiralniku, se preko filtra za prah (4) loči in filtrirani čisti zrak se vsesa skozi sesalni ventilator (5). Če pri razpakiranju ugotovite transportne poškodbe, obvestite prodajno hišo. – Preberite navodilo za obratovanje in varnostna opozorila delovnih priprav, ki so nameščena na napravi. – Na stroju pritrjene tablice z opozorili in navodili vsebujejo pomembna navodila za varno obratovanje. – Poleg opozoril v navodilu za obratova- nje se morajo upoštevati splošni varno- stni predpisi in predpisi zakonodajalca o preprečevanju nesreč. NEVARNOST Za preprečitev nevarnosti sme popravila in vgradnjo nadomestnih delov izvajati zgolj avtoriziran uporabniški servis. – Uporabljati se smejo le pribor in nado- mestni deli, ki jih dopušča proizvajalec. Originalni pribor in originalni nadome- stni deli zagotavljajo varno in nemoteno obratovanje naprave. – Dodatne informacije o nadomestnih de- lih najdete na strani www.kaercher.com v območju "Service". Opozorila k sestavinam (REACH) Aktualne informacije o sestavinah najdete na: www.kaercher.com/REACH V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavništvo. Morebitne motnje na Vašem priboru, ki so posledica materialnih ali proizvodnih na- pak, v času garancije brezplačno odpravlja- mo. V primeru uveljavljanja garancije, se z originalnim računom obrnite na prodajalca oziroma najbližji uporabniški servis. NEVARNOST Za neposredno grozečo nevarnost, ki vodi do težkih telesnih poškodb ali smrti. 몇 OPOZORILO Za možno nevarno situacijo, ki bi lahko vo- dila do težkih telesnih poškodb ali smrti. PREVIDNOST Za možno nevarno situacijo, ki lahko vodi do lahkih poškodb ali materialne škode. Namenska uporaba . . . . . . . . . SL 1 Delovanje. . . . . . . . . . . . . . . . . SL 1 Splošna navodila . . . . . . . . . . . SL 1 Varnostna navodila . . . . . . . . . SL 2 Upravl jalni in funkcijski elementiSL 3 Pred zagonom . . . . . . . . . . . . . SL 4 Zagon . . . . . . . . . . . . . . . . . . . SL 5 Obratovanje. . . . . . . . . . . . . . . SL 5 Mirovanje naprave. . . . . . . . . . SL 6 Vzdrževanje. . . . . . . . . . . . . . . SL 6 Pribor . . . . . . . . . . . . . . . . . . . . SL 8 Izjava EU o skladnosti . . . . . . . SL 8 Pomoč pri motnjah. . . . . . . . . . SL 9 Tehnični podatki . . . . . . . . . . . SL 10 Namenska uporaba Predvidljiva napačna uporaba Primerne podlage Delovanje Splošna navodila Pribor in nadomestni deli Varstvo okolja Embalaža je primerna za recikli- ranje. Prosimo, da embalaže ne odvržete med gospodinjske od- padke, temveč jo odložite v zbi- ralnik za ponovno obdelavo. Stare naprave vsebujejo drago- cene reciklirne materiale, ki jih je treba odvajati za ponovno uporabo. Baterije, olje in podob- ne snovi ne smejo priti v okolje. Zato stare naprave zavrzite v ustrezne zbiralne sisteme. Garancija Simboli v navodilu za obratovanje Simboli na napravi Ne pometajte gorečih ali tle- čih predmetov, kot so ciga- retni ogorki, vžigalice ali po- dobno. Nevarnost zmečkanja in ureznin na jermenu, stran- skem omelu, zbiralniku, poti- snem stremenu. Nevarnost opeklin Med obratovanjem in v se- gretem stanju se izogibajte stiku s temi površinami. 172 SL- 2 – Pred uporabo se mora preizkusiti ne- oporečno stanje stroja z delovnimi pri- pomočki in obratovalna varnost. Če sta- nje ni brezhibno, stroja ne smete upo- rabljati. – Pri uporabi naprave v nevarnih področ- jih (npr. bencinske črpalke) je treba upoštevati ustrezne varnostne predpi- se. Prepovedana je uporaba v prosto- rih, kjer obstaja nevarnost eksplozij. – Uporabnik mora napravo namensko uporabljati. Pri tem mora upoštevati lo- kalne pogoje in pri delu paziti na druge osebe, predvsem na otroke. – Pred začetkom dela se mora upravlja- vec prepričati, da so vse varnostne priprave pravilno nameščene in deluje- jo. – Upravljavec aparata je odgovoren za nesreče z drugimi osebami ali njihovo lastnino. – Pazite na tesno prilegajočo se obleko upravljavca. Nosite trdno obutev in izo- gibajte se ohlapni obleki. – Pred zagonom kontrolirajte okolico (npr. otroci). Pazite na zadostno vidlji- vost! – Da bi preprečili nepooblaščeno upora- bo stroja, je potrebno izvleči ključ. – Ko zapustite napravo, jo zavarujte pred nepooblaščenim premikanjem. – Stroj smejo uporabljati le osebe, ki so poučene o rokovanju, ali ki so dokazale svoje znanje o rokovanju s strojem ter so izrecno pooblaščene za uporabo. – Osebe (vključno z otroki) z zmanjšanimi telesnimi, čutnimi ali duševnimi sposob- nostmi oziroma s pomanjkljivimi izkuš- njami in znanjem ne smejo uporabljati naprave. – Otroke je potrebno nadzorovati, da bi zagotovili, da se z napravo ne igrajo. Nevarnost Nevarnost poškodb! Nevarnost prekucnitve pri prevelikih vzpo- nih. – V smeri vožnje vozite na vzpone in pad- ce le do 12%. Nevarnost prekucnitve na nestabilni podla- gi. – Stroj premikajte izključno na utrjeni podlagi. Nevarnost prekucnitve pri prevelikem stranskem nagibu. – Prečno na smer vožnje vozite le na vzpone do maksimalno 12%. Hitrost vožnje je treba prilagoditi vsakokra- tnim razmeram. – Pri transportu upoštevajte težo napra- ve. – Za transport naprave odklopite baterijo in napravo varno pritrdite. Opozorilo: Garancija velja le, če uporab- ljate baterije in polnilnike, ki jih priporoča podj. Kärcher. – Obvezno je treba upoštevati navodila za obratovanje proizvajalca baterij in proizvajalca polnilnika. Pri rokovanju z baterijami upoštevajte priporočila zako- nodajalca. – Baterij nikoli ne puščajte v izpraznje- nem stanju, temveč jih čim prej ponov- no napolnite. – Da preprečite uhajanje toka, baterije vedno vzdržujte čiste in suhe. Zavarujte jih pred nečistočami, npr. kovinskim prahom. – Na baterije ne polagajte orodja ali po- dobnega. Nevarnost kratkega stika in eksplozij. – Vedno uporabite 2 bateriji enakega ti- pa! – V bližini baterije ali v polnilnem prostoru nikoli ne smete delati z odprtim ognjem, ustvarjati isker ali kaditi. Nevarnost ek- splozij. – Uporabljajte le baterije s pokritimi poli. Pokrov pola v primeru izgube nadome- stite. – Ne dotikajte se vročih delov, na primer pogonskega motorja (nevarnost opek- lin). – Bodite previdni pri ravnanju z baterijsko kisli no. Upoštevajte ustrezne varnostne predpise! – Porabljene baterije se morajo v skladu z Direktivo EU 91/157 EGS zavreči okolju prijazno. – Pred čiščenjem in vzdrževanjem apara- ta, zamenjavo delov ali preklopom na drugo funkcijo je potrebno aparat izklo- piti in izvleči ključ za vžig. – Pri delih na električni napravi je potreb- no odklopiti baterijo. – Čiščenje stroja se ne sme izvajati z gib- ko cevjo ali visokotlačnim vodnim cur- kom (nevarnost kratkih stikov ali drugih poškodb). – Servisiranje smejo izvajati le odobreni uporabniški servisi ali strokovnjaki za to področje, ki so seznanjeni z vsemi po- membnimi varnostnimi predpisi. – Upoštevajte varnostne preglede v skla- du z lokalno veljavnimi predpisi za ko- mercialno uporabljane aparate, ki se premeščajo. – Dela na napravi vedno izvajajte s pri- mernimi rokavicami. Naprava je opremljena s kontaktnim stika- lom pokrova, ki izklopi motor takoj, ko se odpre pokrov naprave. NEVARNOST Nevarnost telesnih poškodb zaradi okvarje- nega kontaktnega stikala pokrova! Če se motor ne izklopi, ko se odpre pokrov naprave, je kontaktno stikalo pokrova okvarjeno. Naprave ne uporabljajte ali jo dajte v popravilo. V nevarnih situacijah ali za hiter izklop naprave, obrnite glavno stikalo na polo- žaj“0/OFF”. Za zavarovanje proti nehotenemu za- gonu, obrnite glavno stikalo na položaj “0/OFF” in izvlecite ključ. Varnostna navodila Varnostni napotki za upravljanje Varnostni napotki za vožnjo Varnostni napotki za transport naprave Varnostni napotki za baterijske naprave Varnostni napotki za nego in vzdrževanje Varnostne naprave Pokrov naprave Glavno stikalo 173SL- 3 1 Vijak za pritrditev potisnega stremena (2x) 2 Filter za prah3 Zbiralnik smeti4 Zadnja tesnilna letev (na zbiralniku smeti)5 Polnilnik(Le KM 75/40 W Bp Pack)6 Baterije(Le KM 75/40 W Bp Pack)7 Pogonska kolesa8 Stranska tesnilna letev9 Pometalni valj10 Sprednja tesnilna letev11 Loputa za večjo umazanijo12 Krmilni valj s fiksirno zavoro13 Pritrditev stranskega omela14 Stranko omelo15 Zapiralo pokrova16 Pokrov naprave17 Vtič za polnjenje baterije(Le KM 75/40 W Bp)18 Potisno streme19 Ročica za vožnjo naprej 20 Ročica za dviganje in spuščanje lopute za grobo umazanijo1 Glavno stikalo 2Ročica za dviganje in spuščanje stran- skega omela3 Zaporni vijak pokrova filtra za prah4 Zaporni ročaj zbiralnika smeti 5 Čiščenje filtra za filter za prah 6 Moker/suh pokrovIzvlecite ključ Ključ glavnega stikala obrnite preko po- ložaja „0“ in izvlecite. Upravljalni in funkcijski elementi

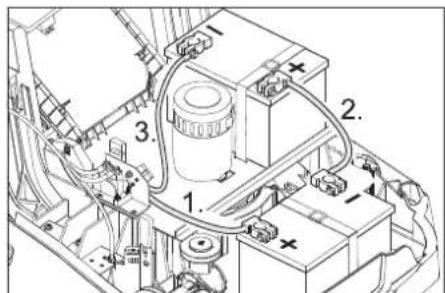

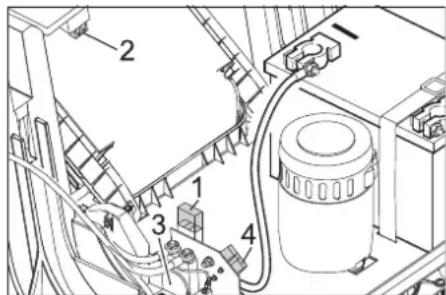

Napotek Pri KM 75/40 W Bp Pack so baterije in pol- nilnik že vgrajeni. Odprite pokrov ohišja. Baterije postavite na nosilec motorja. Baterije zavarujte z vsakokratnim držal- nim trakom. Polno sponko (rdeč kabel) priključite na plus pol (+). Vezno napeljavo privijte na baterije. Polno sponko priključite na minus pol (-

Opozorilo: Z zaščitno mastjo preizkusite, ali so baterijski poli in polne sponke zado- voljivo zaščiteni. Uporabljajte le baterije s pokritimi poli. Po- krov pola v primeru izgube nadomestite. PREVIDNOST Pred zagonom stroja napolnite baterije. Odpiranje pokrova stroja Zapiranje pokrova stroja Pred zagonom Napotki za razkladanje Prazna teža (transportna teža) KM 75/40 W Bp 79 kg KM 75/40 W Bp Pack 125 kg Dopustna skupna teža KM 75/40 W Bp 205 kg KM 75/40 W Bp Pack 205 kg Razkladanje Montiranje potisnega stremena Montiranje stranskega omela Baterije Varnostna navodila za baterije Upoštevajte navodila na bateri- ji, v Navodilu za uporabo in v Navodilu za obratovanje vozila! Nosite zaščito za oči! Otroci se ne smejo dotikati ki- slin in baterij! Nevarnost eksplozije! Prepovedan ogenj, iskre, odpr- ta svetloba in kajenje! Nevarnost razjedanja! Prva pomoč! Opozorilni zaznamek! Odstranitev odpadnega materi- ala! Baterije ne odvrzite v smetnjak! Priporočljive baterije Naroč. št. Prostor- nina Zračni tok 60 Ah, Brez vzdrže- vanja 6.654- 226.0* 1,65** 0,66*** Maksimalne dimenzije baterije Dolžina Širina Višina 267 mm 177 mm 190 mm Priporočljivi polnilniki Naroč. št. Polnilnik 6.654-225.0 Vgradnja in priključitev baterij 175SL- 5 Nevarnost Nevarnost poškodb! Polnilnik se sme vklo- piti le, če omrežni kabel ni poškodovan. Po- škodovan omrežni kabel mora proizvajalec, uporabniški servis ali kvalificirana oseba ta- koj zamenjati. NEVARNOST Nevarnost zaradi električnega udara. Upo- števajte električno omrežje in zaščito. Pol- nilnik uporabljajte le v suhih prostorih z za- dostnim prezračevanjem. Opozorilo: Čas polnjenja prazne aku bate- rije znaša ca. 12 ur. Nevarnost Nevarnost poškodb! Pri rokovanju z bateri- jo upoštevajte varnostne predpise. Upošte- vajte navodilo za uporabo proizvajalca pol- nilnika. Pozor: Akumulatorje lahko polnite samo pri sobni temperaturi! Navodilo: Naprava je serijsko opremljena z baterijami brez vzdrževanja. Odprite pokrov naprave. Omrežni vtič polnilnika vtaknite v vtični- co. Navodilo: Polnilnik je elektronsko reguliran in samodejno zaključi postopek polnjenja. Vse funkcije naprave se med postopkom polnjenja avtomatsko prekinejo. 1 Prikaz stanja baterije Prikaz stanja baterije pri vtaknjenem omre- žnem vtiču kaže napredek postopka polnje- nja: Tabela napak: Da bi zagotovili dolgo življenjsko dobo ba- terije, mora biti baterija vedno popolnoma napolnjena. Odprite pokrov ohišja. Polnilni kabel polnilnika vtaknite v pol- nilno pušo na stroju za pometanje Omrežni vtič polnilnika vtaknite v vtični- co in vklopite polnilnik. KM 75/40 W Bp Pack Iztaknite omrežni kabel. Omrežni kabel navijte okoli nosilca ka- bla polnilnika. Zaprite pokrov naprave. KM 75/40 W Bp Polnilnik izklopite in ločite od omrežja. Polnilni kabel izvlecite iz stroja. Zaprite pokrov naprave. Odprite pokrov oh išja. Polno sponko na minus polu (-) odklopi- te. Privijte vezno napeljavo baterij. Polno sponko na plus polu (-) odklopite. Sprostite držalni trak. Izvlecite baterijo. Izrabljeno baterijo odvrzite v skladu z veljavnimi določili. NEVARNOST Nevarnost poškodb! Stroj izklopite preden se sname zbiralnik smeti. Opozorilo: Zagon le pri zaprtem pokrovu stroja. Stroj za pometanje postavite na ravno površino. Ugasnite motor. Blokirajte fiksirno zavoro. Preverite polnilno stanje baterij. Preverite stransko omelo. Preverite pometalni valj. Očistite filter za prah. Izpraznite zbiralnik smeti. Opozorilo: Za opis glejte poglavje Nega in vzdrževanje. Nevarnost Daljša uporaba naprave lahko privede do vibracijsko pogojenih motenj prekrvavitve rok. Splošno veljavnega časa uporabe ni mož- no določiti, saj je ta odvisen od številnih de- javnikov: – osebno nagnjenje k slabi prekrvavitvi (pogosto hladni prsti, mravljinčasti prsti). – nizka temperatura okolice. Za zaščito rok nosite tople rokavice. – Trdno prijemanje ovira prekrvavitev. – Neprekinjeno obratovanje je slabše kot delo s premori. Pri redni daljši uporabi naprave in pri po- navljajočem pojavu določenih simptomov (na primer mravljinci ali hladni prsti) svetu- jemo zdravniški pregled. Sprostite fiksirno zavoro. Zaženite motor. Glavno stikalo obrnite na položaj „1“. Opozorilo: Pometalni valj in stransko ome- lo se vrtita. Potegnite ročico za vožnjo naprej. Opozorilo: Hitrost vož nje se lahko brezsto- penjsko regulira glede na položaj ročica za vožnjo naprej. Spustite ročico za vožnjo naprej. Stroj se zaustavi. Prevoz nepremičnih ovir do 30 mm: Dvignite loputo za večjo umazanijo. počasi in previdno prevozite v smeri naprej. Prevoz nepremičnih ovir nad 30 mm: ovire smete prevoziti le s pomočjo ustreznega odra. Nevarnost Nevarnost poškodb! Pri odprti loputi za večjo umazanijo lahko pometalni valji kam- ne ali pesek odbijejo naprej. Pazite na to, da ne ogrožate ljudi, živali ali predmetov. PREVIDNOST Ne smete pometati paketnih trakov, žic ali podobnega, ker to lahko povzroči poškod- be pometalne mehanike. Opozorilo: Za dosego optimalnega čistil- nega učinka se mora hitrost vožnje prilago- diti pogojem. Opozorilo: Za pometanje večjih delov do višine 50 mm, npr. cigaretnih škatlic, je pot- rebno za kratek čas dvigniti loputo za večjo umazanijo. Dvignite loputo za večjo umazanijo: Potegnite ročico za dviganje lopute za večjo umazanijo. Spustite loputo za večjo umazanijo: Spustite ročico za dviganje lopute za večjo umazanijo. Opozorilo: Optimalen rezultat čiščenja do- sežete le pri popolnoma spuščeni loputi za večjo umaza nijo. Ročico za spuščanje stranskega omela postavite naprej. Stransko omelo se spusti. Opozorilo: Med obratovanjem je potrebno zbiralnik smeti redno prazniti. Opozorilo: Med obratovanjem je potrebno filter za prah redno čistiti. Zaprite moker/suh pokrov. Odprite moker/suh pokrov. Opozorilo: Filter je tako zaščiten pred vla- go. Polnjenje baterij Polnjenje - KM 75/40 W Bp Pack Baterije se polnijo utripa zeleno Baterije so napolnjene sveti zeleno Motnja na polnilniku. sveti rdeče Prisotna je napaka n iz ta- bele napak n-krat utripa rdeče s premo-

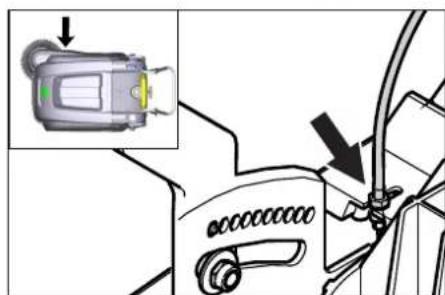

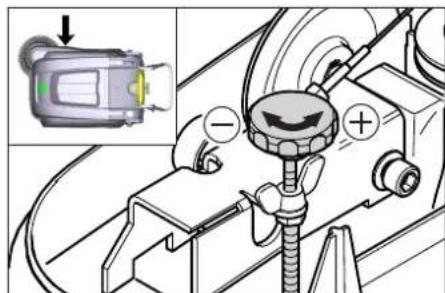

1 Baterija ni priključena 2 Polarnost baterije je obrnjena 3 Globoko izpraznjena baterija 4 Težava s karakteristiko polnjenja 5 Napajalna enota je prevroča 6 Napaka strojne opreme 7 Napaka komunikacije (način napajal- ne enote) Polnjenje - KM 75/40 W Bp Po končanem polnjenju Odstranitev baterije Zagon Splošna navodila Preverjanje in vzdrževanje Obratovanje Zagon stroja Vožnja stroja Vožnja naprej Prosti tek Prevoz ovir Pometanje Pometanje z dvignjeno loputo za večjo umazanijo Pometanje s stranskim omelom Pometanje suhih tal Pometanje vlažnih in mokrih tal 176 SL- 6 Baterijski prikaz med obratovanjem kaže polnilno stanje baterij: Prikaz motenj prikazuje, ali je na napravi prišlo do motnje: Ročaj za čiščenje filtra večkrat izvlecite in vstavite. NEVARNOST Nevarnost poškodb! Stroj izklopite preden se sname zbiralnik smeti. Opozorilo: Pri praznjenju zbiralnika smeti pazite na to, da se tesnilna letev ne poško- duje. Opozorilo: Maksimalna dovoljena obre- menitev zbiralnika smeti znaša 40 kg. Očistite filter za prah. Zaporni ročaj zbiralnika smeti potegnite navzgor. Izvlecite zbiralnik smeti. Izpraznite zbiralnik smeti. Zbiralnik smeti potisnite notri. Zaporni ročaj zbiralnika smeti pritisnite navzdol. Ugasnite motor. Glavno stikalo obrnite na položaj „0“. Dvignite stransko omelo. Blokirajte fiksirno zavoro. Ključ glavnega stikala obrnite preko po- ložaja „0“ in izvlecite. NEVARNOST Nevarnost poškodbe in škode! Pri transpor- tu upoštevajte težo naprave. Ugasnite motor. Ključ glavnega stikala obrnite preko po- ložaja „0“ in izvlecite. Blokirajte fiksirno zavoro. Kolesa zavarujte z zagozdami. Stroj zavarujte z napenjalnimi pasovi ali vrvmi. Pri transportu v vozilih napravo zavaruj- te proti zdrsu in prevrnitvi v skladu z vsakokratnimi veljavnimi smernicami. 1 Pritrditveno področje nad potisnim stre- menom 2 Pritrditveno področje pod pokrovom stroja Opozorilo: Upoštevajte oznake za pritrdit- vena področ ja na osnovnem okvirju (sim- bol i verige). Opozorilo: Ne prepogibajte bovdenov ali žicovodov. NEVARNOST Nevarnost poškodbe in škode! Pri shranje- vanju upoštevajte težo naprave. Če stroj za pometanje dalj časa ne bo v uporabi, upoštevajte sledeče točke: Stroj za pometanje postavite na ravno površino. Ugasnite motor. Ključ glavnega stikala obrnite preko po- ložaja „0“ in izvlecite. Blokirajte fiksirno zavoro. Zavarujte ga pred kotalenjem. Dvignite pometalni valj. V ta namen obe nastavitveni ročici zaskočite v zgornjo odprtino. Dvignite stransko omelo. Stroj za pometanje očistite z notranje in zunanje strani. Stroj pospravite na zaščiteno in suho mesto. Odklopite baterije. Baterije napolnite in jih ca. vsaka 2 me- seca dopolnite. – Servisiranje smejo izvajati le odobreni uporabniški servisi ali strokovnjaki za to področje, ki so seznanjeni z vsemi po- membnimi varnostnimi predpisi. – Industrijsko koriščene naprave podle- gajo varnostnem preizkusu po VDE

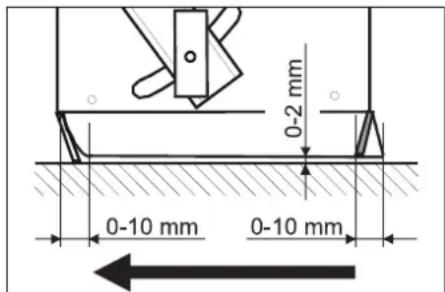

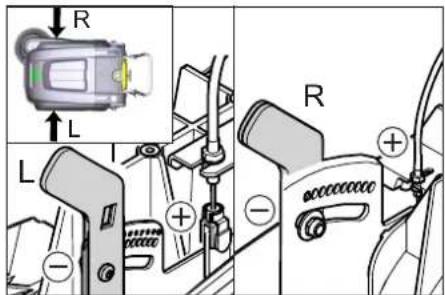

PREVIDNOST Nevarnost poškodb! Čiščenje stroja se ne sme opravljati z gibko cevjo ali visokotlač- nim vodnim curkom (nevarnost kratkih sti- kov ali drugih poškodb). POZOR Pred čiščenjem izvlecite vtič polnilnika iz električne vtičnice. Pred čiščenje m odklopite pozitivni pol bate- rije. Nevarnost Nevarnost poškodb! Nosite zaščitno masko in zaščitna očala. Odprite pokrov ohišja. Stroj očistite s krpo. Stroj izpihajte s komprimiranim zrakom. Zaprite pokrov naprave. Stroj očistite z vlažno krpo, namočeno v blago milnico. Opozorilo: Ne uporabljajte agresivnih čis- tilnih sredstev. Dnevno vzdrževanje: Preverite obrabo in morebiti zvite trako- ve na pometalnem valju in stranskem omelu. Preverite funkcije vseh upravljalnih ele- mentov. Preverite delovanje vseh kontrolnih lučk. Tedensko vzdrževanje: Preverite napetost, obrabo in delovanje pogonskih jermen. Preverite prosto gibljivost bovdenov in premičnih delov. Preverite nastavitev in obrabo tesnilnih letev v pometalnem območju. Preverite površino pometanja pometal- nega valja. Očistite filter za prah. Opozorilo: Opis glejte v poglavju Vzdrže- vanje. Opozorilo: Vsa servisna in vzdrževalna dela mora izvajati kvalificiran strokovnjak. Po potrebi lahko vedno pokličete strokov- nega trgovca podj. Kärcher. Vzdrževanje po prvem mesecu ali po 5 obratovalnih urah: Izvedite prvo inspekcijo. Vzdrževanje vsakih 50 obratovalnih ur Vzdrževanje vsakih 100 obratovalnih ur ali polletno Vzdrževanje vsakih 300 obratovalnih ur Vzdrževanj e vsakih 500 obratovalnih ur ali letno Opozorilo: Za ohranjanje garancijskih zah- tevkov mora pooblaščeni uporabniški ser- vis podjetja Kärcher med garancijsko dobo izvesti vsa servisna in vzdrževalna dela v skladu z vzdrževalno knjižico. Baterijski prikaz polno sveti zeleno 30% preostale kapacite-

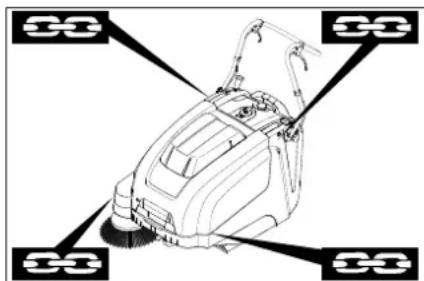

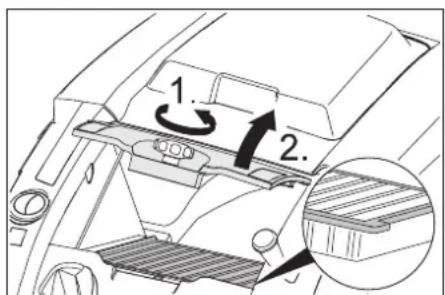

utripa rdeče Zaščita pred globokim praznjenjem, stroj se izklopi sveti rdeče Prikaz motenj Motnja v krmilni enoti motorja utripa rdeče Čiščenje filtra za prah Praznjenje zbiralnika smeti Izklop stroja Transport Skladiščenje Mirovanje naprave Vzdrževanje Splošna navodila Čiščenje Notranje čiščenje stroja Zunanje čiščenje stroja Intervali vzdrževanja Vzdrževanje s strani stranke Vzdrževanje s strani uporabniškega servisa 177SL- 7 Priprava: Stroj za pometanje postavite na ravno površino. Ključ glavnega stikala obrnite preko po- ložaja „0“ in izvlecite. Blokirajte fiksirno zavoro. NEVARNOSTNevarnost poškodb!Po izklopu motor potrebuje še pribl. 3 - 4 sekunde podaljšanega teka. V tem času je prepovedano zadrževanju v pogonskem območju.몇 OPOZORILOPred vsemi vzdrževalnimi deli in popravili pustite, da se stroj dovolj ohladi.Ne dotikajte se vročih delov, kot je po-gonski motor.POZORPred vzdrževalnimi deli izvlecite vtič polnil- nika iz električne vtičnice. Pred vzdrževalnimi deli odklopite pozitivni pol baterije.POZORPreden napravo prekucnete, odstranite akumulatorje in zbiralnik smeti, potisno streme pa obrnite naprej. Naprave ne odla-gajte na potisno streme. Pred čiščenjem in vzdrževanjem stroja in zamenjavo delov je potrebno aparat izklo-piti.Nastavljanje je potrebno, če pri vožnji navkreber pogonska moč stroja ni dovolj. Odprite pokrov ohišja. Odvijte protimatico. Nastavite nastavitveni vijak. Privijte protimatico. Blokirajte fiksirno zavoro. Odstranite zbiralnik smeti. S pometalnega valja odstranite trakove ali vrvice.Menjava je potrebna, če zaradi obrabe kr- tače rezultat čiščenja vidno popusti. POZORPreden napravo prekucnete, je treba odstraniti akumulatorje.Naprave ne odlagajte na potisno streme. Blokirajte fiksirno zavoro. Snemite zbiralnik smeti. Odstranite akumulatorje. Stroj nagnite nazaj. Dvignite loputo za grobo umazanijo, vti-snite ležajno skodelo in pometalni valj zasukajte naprej. Izvlecite pometalni valj. Na pogonski zatič (levo) nataknite nov pometalni valj. Na nasprotni strani zaskočite ležajno skodelo v odprtino držala pometalnega valja.PREVIDNOSTNevarnost poškodb! Pazite na to, da se dlačice ne priščipnejo v odprtino držala po- metalnega valja.Opozorilo: Po vgradnji novega pometalne-ga valja je potrebno površino pometanja na novo nastaviti. Pometalni stroj spredaj dvignite in za-peljite na ravna in gladka tla, ki so znat-no prekrita s prahom ali kredo. Blokirajte fiksirno zavoro. Pustite, da se pometalni valj ca. 15-30 sekund vrti. Pometalni stroj spredaj dvignite in za-peljite na stran.Oblika površine pometanja tvori pravilen pravokotnik, ki je širok med 30-40 mm.Nastavljanje površine pometanja: Odprite pokrov ohišja. Nastavite levo in desno nastavitveno ročico in ju zaskočite v isto odprtino. – Nastavitveno ročico zaskočite v najniž- je ležečo odprtino (+): Površina pome-tanja se poveča – Nastavitveno ročico zaskočite v najvišje ležečo odprtino (+): Površina pometa-nja se zmanjša Preverite ogledala za pometanje.Menjava je potrebna, če zaradi obrabe kr- tače rezultat čiščenja vidno popusti. Opozorilo: Pred prevračanjem aparata snemite zbiralnik smeti in potisno streme zasukajte naprej. Aparata ne postavljajte na potisno streme. Izvijte 3 vijake na spodnji strani stran-skega omela. Snemite stransko omelo. Novo stransko omelo nataknite na soje-malnik in trdno privijte. Nastavljanje je potrebno, če zaradi obrabe krtače rezultat čiščenja stranskega omela vidno popusti. Odprite pokrov ohišja. Sprostite krilato matico. Nastavite nastavitveni vijak. Pritegnite krilato matico. – Nastavljanje je potrebno, če lopute za večjo umazanijo ni mogoče dovolj dvig- niti. – Če se rezultat pometanja poslabša, npr. zaradi obrabe sprednje odprtine, je potrebno bovden nekoliko popustiti. Odprite pokrov ohišja. Odvijte protimatico. Vzdrževanje Splošna varnostna navodilaNastavljanje bovdena voznega pogonaPreverjanje pometalnega valjaZamenjava pometalnega valjaPreverjanje in nastavljanje površine pometanja pometalnega valjaPodročje nastavljanja (-) 1...10 (+)Minimalna površina pometanja Maksimalna površina pome-tanja Nov pometalni valj 1...3Zamenjava stranskega omelaNastavljanje spuščanja stranskega omelaNastavljanje dviganja lopute za večjo umazanijo

6.906-950.0 Za površine, ki se statično naelektrijo, kot so preproge ali umetne trate Enota za čiščenje pre- prog 2.641-571.0 Vsebuje: Sito za puhek, antistatični pome- talni valj, 3-krat vodilno kolo Izjava EU o skladnosti Proizvod: Pometalno sesalni stroj Tip: 1.049-xxx Zadevne direktive EU: 2006/42/ES (+2009/127/ES) 2014/30/EU 2000/14/ES Uporabljeni usklajeni standardi: EN 55012: 2007 + A1: 2009 EN 60335–1 EN 60335–2–72 EN 61000–6–2: 2005 EN 62233: 2008 EN IEC 63000: 2018 Uporabni nacionalni standardi:

Postopek ocenjevanja skladnosti: 2000/14/ES: Priloga V Raven zvočne moči dB(A) Izmerjeno: 86 Zajamčeno: 88 Chairman of the Board of Management Director Regulatory Affairs & Certification 179SL- 9 Pomoč pri motnjah Motnja Odprava Stroja ni možno zagnati Kontaktno stikalo pokrova je izklopilo napravo. Zapiranje pokrova naprave Polnjenje baterij Preverite varovalko pred preobremenitvijo Obvestite uporabniški servis podj. Kärcher Motor teče, vendar stroj ne pelje Nastavite bovden voznega pogona Preverite klinasti jermen Obvestite uporabniški servis podj. Kärcher Stroj pri vožnji po strmini ostane na mestu Vozite po poti z manjšim vzponom Preverite varovalko pred preobremenitvijo Nastavite bovden voznega pogona Preverite klinasti jermen Obvestite uporabniški servis podj. Kärcher Pometalni valj se zaustavi, prikaz motnje sveti rdeče Glavno stikalo obrnite na "OFF", preverite krtačo glede zataknjenih predmetov. Po potrebi prevozite manjše vzpone. Ponovno vklopite glavno stikalo. Po štirikratnem ponavljanju tega postopka izvede krmiljenje prisisle odmor 2 minut za ohladitev. Med tem časom ni aparata mogoče zagnati. Stroj ne pometa dobro Preverite obrabo pometalnega valja in stranskega omela, po potrebi zamenjajte Preverite delovanje lopute za večjo umazanijo Popustite bovden lopute za grobo umazanijo (nastavitveni vijak) Preverite napetost in delovanje jermena, po potrebi zamenjajte Nastavite površino pometanja Zamenjajte pometalni valj Obvestite uporabniški servis podj. Kärcher Stroj praši Preverite delovanje lopute za večjo umazanijo Popustite bovden lopute za grobo umazanijo (nastavitveni vijak) Preverite filter za prah, ga očistite ali zamenjajte Filtra za prah ne izpirajte. Izpraznite zbiralnik smeti Zamenjajte tesnilni profil na zbiralniku smeti Preverite tesnilo na filtru za prah Preverite obrabo tesnilnih letev, po potrebi jih nastavite ali zamenjajte Slabo pometanje ob robovih Nastavlite spuščanje stranskega omela Zamenjajte stransko omelo Spuščanje stranskega omela Preverite pogonski jermen stranskega omela Obvestite uporabniški servis podj. Kärcher Dviganje stranskega omela ne de- luje Preverite bovden dviganja stranskega omela Obvestite uporabniški servis podj. Kärcher Novi pometalni valj drsa po zbiral- niku smeti Korigirajte nastavitev pometalne površine, v ta namen zaskočite obe nastavitveni ročici v vsakokra- tno višje ležečo odprtino (1...3) 180 SL- 10 Pridržujemo si pravico do tehničnih spre- memb. Tehnični podatki KM 75/40 W Bp KM 75/40 W Bp Pack Podatki o stroju Dolžina x širina x višina (potisno streme razklopljeno) mm 1430 x 750 x 1190 1430 x 750 x 1190 Dolžina x širina x višina (potisno streme sklopljeno) mm 1160 x 750 x 930 1160 x 750 x 930 Teža (brez baterij) kg 79 79 Teža (z baterijami) kg 125 125 Dopustna skupna teža kg 205 205 Hitrost vožnje in pometanja km/h 4,5 4,5 Sposobnost vzpona (maks.) % 12 12 Premer pometalnega valja mm 265 265 Premer stranskega omela mm 410 410 Površinska moč maks. m
