Lesen Sie vor der ersten Benut- zung Ihres Gerätes diese Origi- nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Ge- brauch oder für Nachbesitzer auf. Verwenden Sie dieses Gerät ausschließ- lich gemäß den Angaben in dieser Be- triebsanleitung. – Diese Kehrmaschine ist zum Kehren von verschmutzten Flächen im Innen- und Außenbereich bestimmt. – Das Gerät ist für den gewerblichen Ge- brauch zur Verwendung in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und für das Vermieterge- schäft vorgesehen. – Das Gerät mit den Arbeitseinrichtungen ist vor Benutzung auf den ordnungsge- mäßen Zustand und die Betriebssicher- heit zu prüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht benutzt werden. – Das Gerät ist nicht für die Absaugung gesundheitsgefährdender Stäube ge- eignet. – An dem Gerät dürfen keine Verände- rungen vorgenommen werden. – Das Gerät ist nur für die in der Betriebs- anleitung ausgewiesenen Beläge ge- eignet. – Es dürfen nur die vom Unternehmer oder dessen Beauftragten für den Ma- schineneinsatz freigegebenen Flächen befahren werden. – Generell gilt: Leichtentzündliche Stoffe von dem Gerät fernhalten (Explosions-/ Brandgefahr). – Niemals explosive Flüssigkeiten, brennbare Gase sowie unverdünnte Säuren und Lösungsmittel aufkehren/ aufsaugen! Dazu zählen Benzin, Farb- verdünner oder Heizöl, die durch Ver- wirbelung mit der Saugluft explosive Dämpfe oder Gemische bilden können, ferner Aceton, unverdünnte Säuren und Lösungsmittel, da sie die am Gerät ver- wendeten Materialien angreifen. – Niemals reaktive Metallstäube (z.B. Aluminium, Magnesium, Zink) aufkeh- ren/aufsaugen, sie bilden in Verbin- dung mit stark alkalischen oder sauren Reinigungsmitteln explosive Gase. – Keine brennenden oder glimmenden Gegenstände aufkehren/aufsaugen. – Der Aufenthalt im Gefahrenbereich ist verboten. Der Betrieb in explosionsge- fährdeten Räumen ist untersagt. – Asphalt – Industrieboden –Estrich – Beton – Pflastersteine Die Kehrmaschine arbeitet nach dem Über- wurfprinzip. – Der Seitenbesen (1) reinigt Ecken und Kanten der Kehrfläche und befördert den Schmutz in die Bahn der Kehrwal- ze. – Die rotierende Kehrwalze (2) befördert den Schmutz direkt in den Kehrgutbe- hälter (3). – Der im Behälter aufgewirbelte Staub wird über den Staubfilter (4) getrennt und die gefilterte Reinluft durch das Sauggebläse (5) abgesaugt. Wenn Sie beim Auspacken einen Trans- portschaden feststellen, dann benachrichti- gen Sie Ihr Verkaufshaus. – Betriebsanleitung und Sicherheitshin- weise der am Gerät angebrachten Ar- beitseinrichtungen lesen und beachten.

Die an dem Gerät angebrachten Warn- und Hinweisschilder geben wichtige Hinweise für den gefahrlosen Betrieb. – Neben den Hinweisen in der Betriebs- anleitung müssen die allgemeinen Si- cherheits- und Unfallverhütungsvor- schriften des Gesetzgebers berück- sichtigt werden. GEFAHR Um Gefährdungen zu vermeiden, dürfen Reparaturen und der Einbau von Ersatztei- len nur vom autorisierten Kundendienst durchgeführt werden. – Es dürfen nur Zubehör und Ersatzteile verwendet werden, die vom Hersteller freigegeben sind. Original-Zubehör und Original-Ersatzteile bieten die Gewähr dafür, dass das Gerät sicher und stö- rungsfrei betrieben werden kann. – Weitere Informationen über Ersatzteile erhalten Sie unter www.kaercher.com im Bereich Service. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen fin- den Sie unter: www.kaercher.de/REACH In jedem Land gelten die von unserer zu- ständigen Vertriebsgesellschaft herausge- gebenen Garantiebedingungen. Etwaige Störungen an Ihrem Zubehör beseitigen wir innerhalb der Garantiefrist kostenlos, so- fern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ih- ren Händler oder die nächste autorisierte Kundendienststelle. GEFAHR Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt. 몇 WARNUNG Für eine möglicherweise gefährliche Situa- tion, die zu schweren Körperverletzungen oder zum Tod führen könnte. VORSICHT Für eine möglicherweise gefährliche Situa- tion, die zu leichten Verletzungen oder zu Sachschäden führen kann. Bestimmungsgemäße Verwen- dung. . . . . . . . . . . . . . . . . . . . . DE 1 Funktion. . . . . . . . . . . . . . . . . . DE 1 Allgemeine Hinweise . . . . . . . . DE 1 Sicherheitshinweise. . . . . . . . . DE 2 Bedien- und FunktionselementeDE 3 Vor Inbetriebnahme. . . . . . . . . DE 4 Inbetriebnahme . . . . . . . . . . . . DE 5 Betrieb . . . . . . . . . . . . . . . . . . . DE 5 Stilllegung . . . . . . . . . . . . . . . . DE 6 Pflege und Wartung. . . . . . . . . DE 6 Zubehör . . . . . . . . . . . . . . . . . . DE 8 EU-Konformitätserklärung . . . . DE 9 Hilfe bei Störungen . . . . . . . . . DE 10 Technische Daten . . . . . . . . . . DE 11 Bestimmungsgemäße Verwendung Vorhersehbarer Fehlgebrauch Geeignete Beläge Funktion Allgemeine Hinweise Zubehör und Ersatzteile Umweltschutz Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwer- tung zu. Altgeräte enthalten wertvolle re- cyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Altgeräte des- halb über geeignete Sammel- systeme. Garantie Symbole in der Betriebsanleitung Symbole auf dem Gerät Keine brennenden oder glü- henden Gegenstände auf- kehren, wie z.B. Zigaretten, Streichhölzer oder ähnli- ches. Quetsch- und Schergefahr an Riemen, Seitenbesen, Behälter, Schubbügel. Verbrennungsgefahr Während des Betriebs und in erhitztem Zustand den Kontakt zu diesen Oberflä- chen vermeiden. 2 DE- 2 – Das Gerät mit den Arbeitseinrichtungen vor Benutzung auf den ordnungsgemä- ßen Zustand und die Betriebssicherheit prüfen. Falls der Zustand nicht ein- wandfrei ist, darf es nicht benutzt wer- den. – Beim Einsatz des Gerätes in Gefahrbe- reichen (z. B. Tankstellen) sind die ent- sprechenden Sicherheitsvorschriften zu beachten. Der Betrieb in explosions- gefährdeten Räumen ist untersagt. – Die Bedienperson hat das Gerät be- stimmungsgemäß zu verwenden. Sie hat die örtlichen Gegebenheiten zu be- rücksichtigen und beim Arbeiten mit dem Gerät auf Dritte, insbesondere Kinder, zu achten. – Vor Arbeitsbeginn muss sich die Be- dienperson vergewissern, dass alle Schutzeinrichtungen ordnungsgemäß angebracht sind und funktionieren. – Die Bedienperson des Gerätes ist für Unfälle mit anderen Personen oder de- ren Eigentum verantwortlich. – Auf eng anliegende Bekleidung der Be- dienperson achten. Festes Schuhwerk tragen und locker getragene Kleidung vermeiden. – Vor dem Anfahren den Nahbereich kontrollieren (z.B. Kinder). Auf ausrei- chende Sicht achten! – Um unbefugtes Benutzen des Gerätes zu verhindern, Schlüssel abziehen. – Gerät ist beim Verlassen gegen unbe- absichtigte Bewegung zu sichern. – Das Gerät darf nur von Personen be- nutzt werden, die in der Handhabung unterwiesen sind oder ihre Fähigkeiten zum Bedienen nachgewiesen haben und ausdrücklich mit der Benutzung be- auftragt sind. – Dieses Gerät darf nicht von Personen (einschließlich Kinder) mit verringerten physischen, sensorischen oder menta- len Fähigkeiten oder Mangel an Erfah- rung und Wissen benutzt werden. – Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Gefahr Verletzungsgefahr! Kippgefahr bei zu großen Steigungen. – In Fahrtrichtung Steigungen und Gefäl- le nur bis zu 12% befahren. Kippgefahr bei instabilem Untergrund. – Das Gerät ausschließlich auf befestig- tem Untergrund bewegen. Kippgefahr bei zu großer seitlicher Nei- gung. – Quer zur Fahrtrichtung nur Steigungen bis maximal 12% befahren. Die Fahrgeschwindigkeit muss den jeweili- gen Verhältnissen angepasst werden. – Gewicht des Gerätes beim Transport beachten.

Zum Transport des Gerätes, Batterie

klemmen und das Gerät sicher be- festigen. Hinweis: Nur wenn Sie die von Kärcher empfohlenen Batterien und Ladegeräte be- nutzen, besteht Garantieanspruch. – Die Betriebsanweisungen des Batterie- Herstellers und des Ladegeräteherstel- lers sind unbedingt zu beachten. Be- achten Sie die Empfehlungen des Ge- setzgebers im Umgang mit Batterien. – Batterien niemals in entladenem Zu- stand stehen lassen, sondern möglichst bald wieder aufladen. – Zur Vermeidung von Kriechströmen die Batterien stets sauber und trocken hal- ten. Vor Verunreinigungen, zum Bei- spiel durch Metallstaub, schützen. – Keine Werkzeuge oder ähnliches auf die Batterie legen. Kurzschluss und Ex- plosionsgefahr. – Immer 2 Batterien des gleichen Typs verwenden! – Keinesfalls in der Nähe einer Batterie oder in einem Batterieladeraum mit of- fener Flamme hantieren, Funken er- zeugen oder rauchen. Explosionsge- fahr. – Nur Batterien mit Polabdeckung benut- zen. Polabdeckung im Falle eines Ver- lusts ersetzen. – Heiße Teile, zum Beispiel Antriebsmo- tor, nicht berühren (Verbrennungsge- fahr). – Vorsicht beim Umgang mit Batteriesäu- re. Beachten Sie die entsprechenden Sicherheitsvorschriften! – Verbrauchte Batterien sind, entspre- chend der EG-Richtlinie 91/ 157 EWG, umweltgerecht zu entsorgen. – Vor dem Reinigen und Warten des Ge- rätes, dem Auswechseln von Teilen oder der Umstellung auf eine andere Funktion ist das Gerät auszuschalten und der Zündschlüssel abzuziehen. – Bei Arbeiten an der elektrischen Anlage ist die Batterie abzuklemmen. – Die Reinigung des Gerätes darf nicht mit Schlauch- oder Hochdruckwasser- strahl erfolgen (Gefahr von Kurzschlüs- sen oder anderer Schäden). – Instandsetzungen dürfen nur durch zu- gelassene Kundendienststellen oder durch Fachkräfte für dieses Gebiet, welche mit allen relevanten Sicher- heitsvorschriften vertraut sind, durch- geführt werden. – Sicherheitsüberprüfung nach den ört- lich geltenden Vorschriften für ortsver- änderliche gewerblich genutzte Geräte beachten. – Arbeiten am Gerät immer mit geeigne- ten Handschuhen durchführen. Das Gerät ist mit einem Haubenkontakt- schalter ausgestattet, der den Motor aus- schaltet, sobald die Gerätehaube geöffnet wird. GEFAHR Verletzungsgefahr durch defekten Hau- benkontaktschalter! Wenn der Motor beim Öffnen der Geräte- haube nicht abschaltet, liegt ein Defekt des Haubenkontaktschalters vor. Gerät nicht mehr betreiben und instandsetzen lassen.

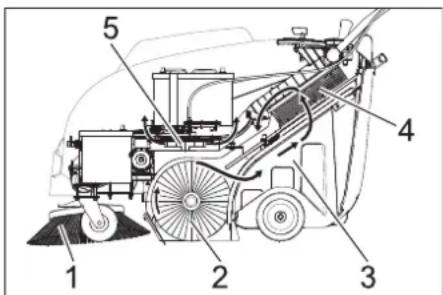

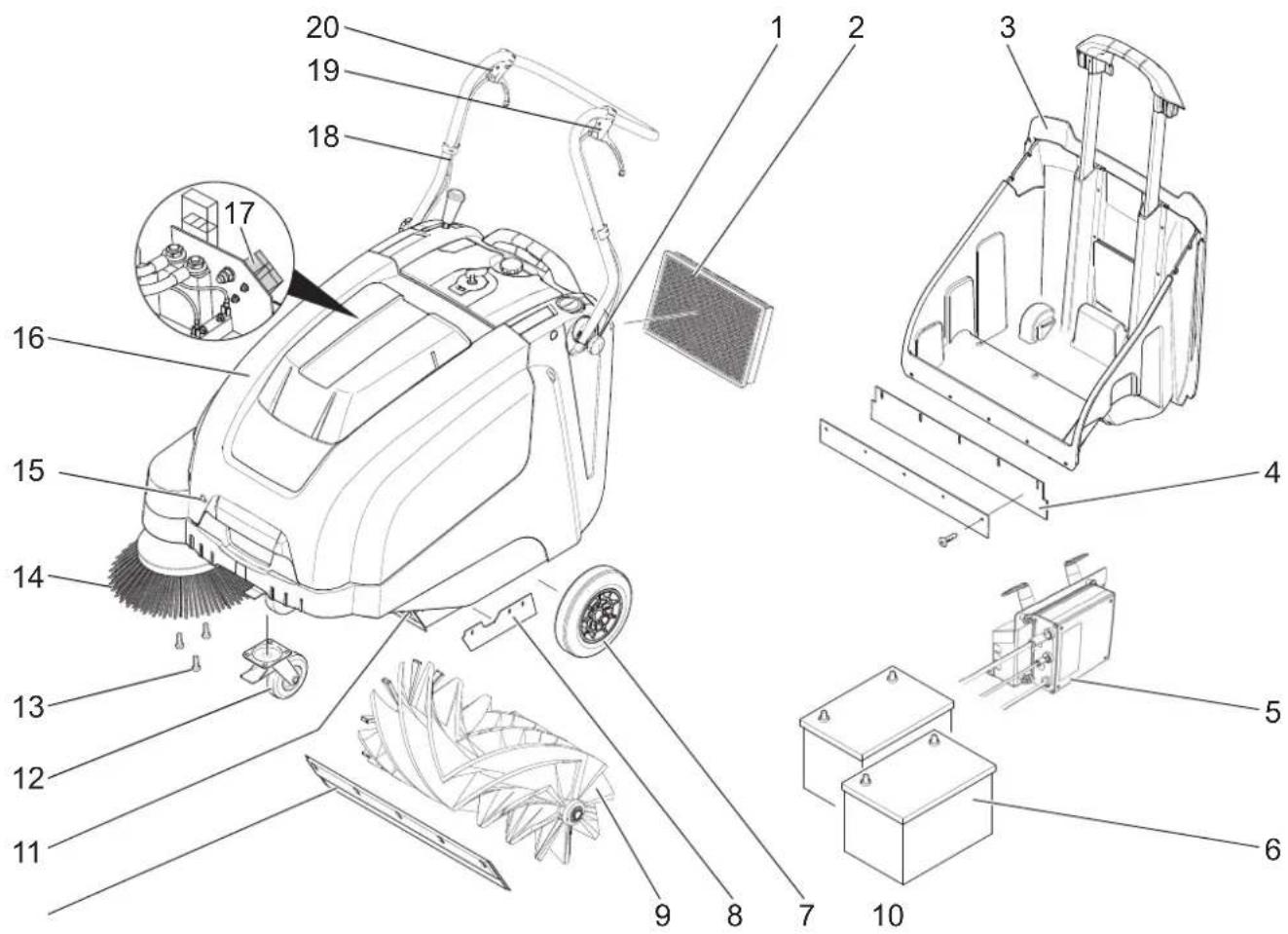

In Gefahrensituationen oder zum schnellen A usschalten des Geräts Hauptschalter auf Stellung “0/OFF” dre- hen. Zur Sicherung gegen unbeabsichtigte Inbetriebnahme, den Hauptschalter auf Stellung “0/OFF” drehen und Schlüssel abziehen. Sicherheitshinweise Sicherheitshinweise zur Bedienung Sicherheitshinweise zum Fahrbetrieb Sicherheitshinweise zum Transport des Gerätes Sicherheitshinweise zu batteriebetriebenen Geräten Sicherheitshinweise zu Pflege und Wartung Sicherheitseinrichtungen Gerätehaube Hauptschalter 3DE- 3 1 Schraube zur Befestigung des Schub-bügels (2x)2 Staubfilter3 Kehrgutbehälter4 Hintere Dichtleiste (am Kehrgutbehäl- ter) 5 Ladegerät(Nur KM 75/40 W Bp Pack)6 Batterien(Nur KM 75/40 W Bp Pack)7 Antriebsräder8 Seitliche Dichtleiste9 Kehrwalze10 Vordere Dichtleiste11 Grobschmutzklappe12 Lenkrolle mit Feststellbremse13 Befestigung des Seitenbesens14 Seitenbesen15 Haubenverschluss16 Gerätehaube17 Batterieladestecker(Nur KM 75/40 W Bp)18 Schubbügel19 Hebel für Vorwärtsfahrt20 Hebel zum Anheben und Absenken der Grobschmutzklappe1 Hauptschalter2 Hebel zum Absenken und Anheben des Seitenbesens3 Verschlussschraube des Staubfilterde-ckels4 Verschlussbügel des Kehrgutbehälters5 Filterabreinigung für Staubfilter6 Nass-/TrockenklappeSchlüssel abziehen Schlüssel des Hauptschalters über Stellung „0“ hinaus drehen und abzie- hen. Bedien- und Funktionselemente

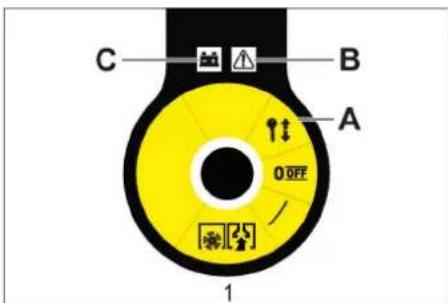

Hauptschalter0/OFF Motor aus1 Motor einA Schlüssel abziehenB StörungsanzeigeC Batterieanzeige 4 DE- 4 Hinweis Die Gerätehaube wird mit dem Schlüssel des Hauptschalters entriegelt. Schlüssel des Hauptschalters in den Haubenverschluss stecken und um 90° im Uhrzeigersinn drehen. Haubenverschluss am Schlüssel her- ausziehen. Gerätehaube öffnen. Gerätehaube schließen, Haubenver- schluss verriegelt selbstständig. GEFAHR Verletzungsgefahr, Beschädigungsgefahr! Gewicht des Gerätes beim Verladen be- achten! Karton entfernen. Holzklötze zur Sicherung der Räder entfernen und Gerät von Hand von der Palette heben. Feststellbremse lösen. Schrauben lösen. Schubbügel aufrichten. Schrauben anziehen. Hinweis: Vor dem Abkippen des Gerätes Kehrgutbehälter entnehmen und Schubbü- gel nach vorne schwenken. Gerät nicht auf dem Schubbügel abstellen. Seitenbesen auf Mitnehmer aufstecken und festschrauben. Beachten Sie beim Umgang mit Batterien unbedingt folgende Warnhinweise: Gefahr Explosionsgefahr! Keine Werkzeuge oder Ähnliches auf die Batterie, d.h. auf Endpole und Zellenverbinder legen. Gefahr Verletzungsgefahr! Wunden niemals mit Blei in Berührung bringen. Nach der Arbeit an Batterien immer die Hände reinigen. GEFAHR Brand- und Explosionsgefahr! – Rauchen und offenes Feuer ist verbo- ten. – Räume in denen Batterien geladen werden, müssen gut durchlüftet sein, da beim Laden hochexplosives Gas entsteht. Gefahr Verätzungsgefahr! – Säurespritzer im Auge oder auf der Haut mit viel klarem Wasser aus- bezie- hungsweise abspülen. – Danach unverzüglich Arzt aufsuchen. – Verunreinigte Kleidung mit Wasser auswaschen.

• Gerät benötigt 2 Batterien ** in m

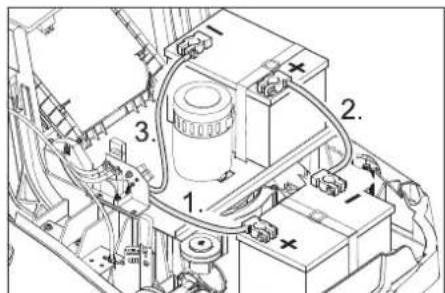

Hinweis Bei der KM 75/40 W Bp Pack sind die Bat- terien und das Ladegerät bereits einge- baut. Gerätehaube öffnen. Batterien auf den Motorträger stellen. Batterien mit jeweiligem Halteband si- chern. Polklemme (rotes Kabel) am Pluspol (+) anschließen. Verbindungsleitung an Batterien an- schrauben. Polklemme am Minuspol (-) anschlie- ßen. Hinweis: Die Batteriepole und Polklem- men auf ausreichenden Schutz durch Pol- schutzfett kontrollieren. Nur Batterien mit Polabdeckung benutzen. Polabdeckung im Falle eines Verlusts er- setzen. VORSICHT Vor Inbetriebnahme des Gerätes Batterien aufladen. Gerätehaube öffnen Gerätehaube schließen Vor Inbetriebnahme Abladehinweise Leergewicht (Transportgewicht) KM 75/40 W Bp 79 kg KM 75/40 W Bp Pack 125 kg Zulässiges Gesamtgewicht KM 75/40 W Bp 205 kg KM 75/40 W Bp Pack 205 kg Abladen Schubbügel montieren Seitenbesen montieren Batterien Sicherheitshinweise Batterien Hinweise auf der Batterie, in der Gebrauchsanweisung und in der Fahrzeugbetriebsanlei- tung beachten! Augenschutz tragen! Kinder von Säure und Batterien fern halten! Explosionsgefahr! Feuer, Funken, offenes Licht und Rauchen verboten! Verätzungsgefahr! Erste Hilfe! Warnvermerk! Entsorgung! Batterie nicht in Mülltonne wer- fen! Empfohlene Batterien Bestell-Nr. Volu- men Luft- strom 60 Ah, War- tungsfrei 6.654- 226.0* 1,65** 0,66*** Maximale Batterie-Abmessungen Länge Breite Höhe 267 mm 177 mm 190 mm Empfohlene Ladegeräte Bestell-Nr. Ladegerät 2.644-470.0 Batterien einbauen und anschließen 5DE- 5 Gefahr Verletzungsgefahr! Das Ladegerät darf nur in Betrieb genommen werden, wenn das Netzkabel nicht beschädigt ist. Ein beschä- digtes Netzkabel ist unverzüglich durch den Hersteller, den Kundendienst oder eine qualifizierte Person zu ersetzen. GEFAHR Gefahr durch elektrischen Schlag. Strom- leitungsnetz und Absicherung beachten. Ladegerät nur in trockenen Räumen mit ausreichender Belüftung verwenden. Hinweis: Die Ladezeit bei leerem Akku liegt bei ca. 12 Stunden. Gefahr Verletzungsgefahr! Sicherheitsvorschrif- ten beim Umgang mit Batterien beachten. Gebrauchsanweisung des Ladegeräther- stellers beachten. Achtung: Batterien dürfen nur bei Raum- temperatur geladen werden! Hinweis: Das Gerät ist serienmäßig mit wartungsfreien Batterien ausgestattet. Gerätehaube öffnen. Netzstecker des Ladegerätes in Steck- dose stecken. Hinweis: Das Ladegerät ist elektronisch geregelt und beendet den Ladevorgang selbstständig. Alle Funktionen des Gerätes werden während des Ladevorgangs auto- matisch unterbrochen. 1 Batteriestatusanzeige Die Batteriestatusanzeige zeigt bei einge- stecktem Netzstecker den Fortschritt des Ladevorgangs an: Fehlertabelle: Um eine lange Lebensdauer der Batterie zu gewährleisten, sollte die Batterie stets vollständig geladen werden. Gerätehaube öffnen. Ladekabel des Ladegerätes in die La- debuchse der Kehrmaschine einste- cken. Netzstecker des Ladegerätes einste- cken und Ladegerät einschalten. KM 75/40 W Bp Pack Netzkabel ausstecken. Netzkabel um den Kabelhalter des La- degerätes wickeln. Gerätehaube schließen. KM 75/40 W Bp Ladegerät ausschalten und vom Netz trennen. Ladekabel am Gerät ausstecken. Gerätehaube schließen. Gerätehaube öffnen. Polklemme am Minuspol (-) abklem- men. Verbindungsleitung der Batterien ab- schrauben. Polklemme am Pluspol (+) abklemmen. Halteband lösen. Batte rie herausnehmen. Verbrauchte Batterie gemäß den gel- tenden Bestimmungen entsorgen. GEFAHR Verletzungsgefahr! Gerät ausschalten be- vor der Kehrgutbehälter entnommen wird. Hinweis: Inbetriebnahme nur bei ge- schlossener Gerätehaube möglich. Kehrmaschine auf einer ebenen Fläche abstellen. Motor abstellen. Feststellbremse arretieren. Ladezustand der Batterien prüfen. Seitenbesen prüfen. Kehrwalze prüfen. Staubfilter abreinigen. Kehrgutbehälter entleeren. Hinweis: Beschreibung siehe Kapitel Pfle- ge und Wartung. Gefahr Längere Benutzungsdauer des Gerätes kann zu vibrationsbedingten Durchblu- tungsstörungen in den Händen führen. Eine allgemein gültige Dauer für die Benut- zung kann nicht festgelegt werden, weil diese von mehreren Einflussfaktoren ab- hängt: – Persönliche Veranlagung zu schlechter Durchblutung (häufig kalte Finger, Fin- gerkribbeln). – Niedrige Umgebungstemperatur. War- me Handschuhe zum Schutz der Hän- de tragen. – Festes Zugreifen behindert die Durch- blutung. – Ununterbrochener Betrieb ist schlech- ter als durch Pausen unterbrochener Betrieb. Bei regelmäßiger, langandauernder Benut- zung des Gerätes und bei wiederholtem Auftreten entsprechender Anzeichen (zum Beispiel Fingerkribbeln, kalte Finger) emp- fehlen wir eine ärztliche Untersuchung. Feststellbremse lösen. Motor starten. Hauptschalter auf Stellung „1“ drehen. Hinweis: Kehrwalze und Seitenbesen dre- hen sich. Hebel für Vorwärtsfahrt ziehen. Hinweis: Die Fahrgeschwindigkeit kann je nach Stellung des Hebels für Vorwärtsfahrt stufenlos reguliert werden. Hebel für Vorwärtsfahrt loslassen. Ge- rät bleibt stehen. Feststehende Hindernisse bis 30 mm über- fahren: Grobschmutzklappe anheben. Langsam und vorsichtig vorwärts über- fahren. Feststehende Hindernisse über 30 mm überfahren: Hindernisse dürfen nur mit einer geeig- neten Rampe überfahren werden. Gefahr Verletzungsgefahr! Bei geöffneter Grob- schmutzklappe kann die Kehrwalze Steine oder Splitt nach vorne wegschleudern. Da- rauf achten, dass keine Personen, Tiere ode r Gegenstände gefährdet werden. VORSICHT Keine Packbänder, Drähte oder ähnliches einkehren, dies kann zur Beschädigung der Kehrmechanik führen. Hinweis: Um ein optimales Reinigungser- gebnis zu erzielen, sollte die Fahrge- schwindigkeit den Gegebenheiten ange- passt werden. Hinweis: Zum Einkehren größerer Teile bis zu einer Höhe von 50 mm, z.B. Zigaret- tenschachteln, muss die Grobschmutz- klappe kurzzeitig angehoben werden. Grobschmutzklappe anheben: Hebel zum Anheben der Grobschmutz- klappe ziehen. Grobschmutzklappe absenken: Hebel zum Anheben der Grobschmutz- klappe loslassen. Hinweis: Nur bei vollständig abgesenkter Grobschmutzklappe ist ein optimales Rei- nigungsergebnis zu erzielen. Batterien laden Ladevorgang - KM 75/40 W Bp Pack Batterien werden geladen blinkt grün Batterien sind geladen leuchtet grün Störung an Ladegerät leuchtet rot Fehler n aus Fehlertabelle liegt vor blinkt n-mal rot mit Pause 1 Batterie nicht angeschlossen 2 Batterie verpolt 3 Batterie tiefentladen 4 Problem mit Ladekennlinie 5 Netzteil zu heiß 6 Hardwarefehler 7 Fehler Kommunikation (Netzteilmo- dus) Ladevorgang - KM 75/40 W Bp Nach dem Ladevorgang Batterie ausbauen Inbetriebnahme Allgemeine Hinweise Prüf- und Wartungsarbeiten Betrieb Gerät starten Gerät fahren Vorwärts fahren Leerlauf Hindernisse überfahren Kehrbetrieb Kehren mit angehobener Grobschmutzklappe 6 DE- 6 Hebel zum Absenken des Seitenbe- sens nach vorne stellen. Seitenbesen wird abgesenkt. Hinweis: Während des Betriebes sollte der Kehrgutbehälter in regelmäßigen Abstän- den entleert werden. Hinweis: Während des Betriebes sollte der Staubfilter in regelmäßigen Abständen ab- gereinigt werden. Nass-/Trockenklappe schließen. Nass-/Trockenklappe öffnen. Hinweis: Der Filter wird so vor Feuchtigkeit geschützt. Die Batterieanzeige zeigt während dem Betrieb den Ladezustand der Batterien an: Die Störungsanzeige zeigt an, ob eine Stö- rung am Gerät vorliegt: Griff der Filterabreinigung mehrmals herausziehen und hineinschieben. GEFAHR Verletzungsgefahr! Gerät ausschalten be- vor der Kehrgutbehälter entnommen wird. Hinweis: Beim Entleeren des Kehrgutbe- hälters darauf achten, dass die Dichtleiste nicht beschädigt wird. Hinweis: Die maximal zulässige Zuladung des Kehrgutbehälters beträgt 40 kg. Staubfilter abreinigen. Verschlussbügel des Kehrgutbehälters nach oben ziehen. Kehrgutbehälter herausziehen. Kehrgutbehälter entleeren. Kehrgutbehälter hineinschieben. Verschlussbügel des Kehrgutbehälters nach unten drücken. Motor abstellen. Hauptschalter auf Stellung „0“ drehen. Seitenbesen anheben. Feststellbremse arretieren. Schlüssel des Hauptschalters über Stellung „0“ hinaus drehen und abzie- hen. GEFAHR Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport be- achten. Motor abstellen. Schlüssel des Hauptschalters über Stellung „0“ hinaus drehen und abzie- hen. Feststellbremse arretieren. Gerät an den Rädern mit Keilen si- chern. Gerät mit Spanngurten oder Seilen si- chern. Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern. 1 Befestigungsbereich über Schubbügel 2 Befestigungsbereich unter Gerätehau-

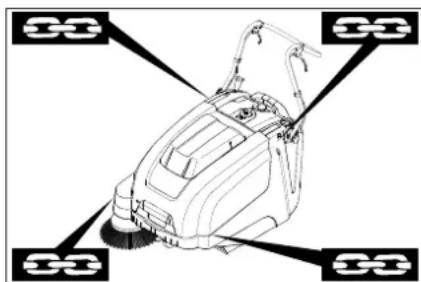

Hinweis: Markierungen für Befestigungs- bereiche am Grundrahmen beachten (Ket- tensymbole). Hinweis: Keine Bowden- oder Seilzüge knicken. GEFAHR Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beach- ten. Wenn die Kehrmaschine über längere Zeit nicht genutzt wird, bitte folgende Punkte beachten: Kehrmaschine auf einer ebenen Fläche abstellen. Motor abstellen. Schlüssel des Hauptschalters über Stellung „0“ hinaus drehen und abzie- hen. Feststellbremse arretieren. Kehrmaschine gegen Wegrollen si- chern. Kehrwalze anheben. Dazu beide Ein- stellhebel in die oberste Bohrung ein- rasten. Seitenbesen anheben. Kehrmaschine innen und außen reini- gen. Gerät an geschütztem und trockenem Platz abstellen. Batterien abklemmen. Batterien laden und im Abstand von ca. 2 Monaten nachladen. – Instandsetzungen dürfen nur durch zu- gelassene Kundendienststellen oder durch Fachkräfte für dieses Gebiet, welche mit allen relevanten Sicher- heitsvorschriften vertraut sind, durch- geführt werden. – Ortsveränderliche gewerblich genutzte Geräte unterliegen der Sicherheits- überprüfung nach VDE 0701. VORSICHT Beschädigungsgefahr! Die Reinigung des Gerätes darf nicht mit Schlauch- oder Hochdruckwasserstrahl erfolgen (Gefahr von Kurzschlüssen oder anderer Schä- den). ACHTUNG Vor Reinigungsarbeiten, Stecker des Lade- geräts aus der Steckdose ziehen. Vor Reinigungsarbeiten, Pluspol der Batte- rie abklemmen. Gefahr Verletzungsgefahr! Staubschutzmaske und Schutzbrille tragen. Gerätehaube öffnen. Gerät mit einem Lappen reinigen. Gerät mit Druckluft ausblasen. Gerätehaube schließen. Gerät mit einem feuchten, in milder Waschlauge getränktem Lappen reini- gen. Hinweis: Keine aggressiven Reinigungs- mittel verwenden. Kehren mit Seitenbesen Trockenen Boden kehren Feuchten oder nassen Boden kehren Batterieanzeige voll leuchtet grün 30% Restkapazität leuchtet gelb 10% Restkapazität blinkt rot Schutz vor Tiefentla- dung, Gerät schaltet ab leuchtet rot Störungsanzeige Störung der Motorsteu- erung blinkt rot Staubfilter abreinigen Kehrgutbehälter entleeren Gerät ausschalten Transport Lagerung Stilllegung Pflege und Wartung Allgemeine Hinweise Reinigung Innenreinigung des Gerätes Außenreinigung des Gerätes 7DE- 7 Wartung täglich: Kehrwalze und Seitenbesen auf Ver-schleiß und eingewickelte Bänder prü- fen. Funktion aller Bedienelemente prüfen. Funktion aller Kontrolllampen prüfen.Wartung wöchentlich: Spannung, Verschleiß und Funktion der Antriebsriemen prüfen. Bowdenzüge und bewegliche Teile auf Leichtgängigkeit prüfen. Dichtleisten im Kehrbereich auf Einstel-lung und Verschleiß prüfen. Kehrspiegel der Kehrwalze prüfen. Staubfilter reinigen.Hinweis: Beschreibung siehe Kapitel War-tungsarbeiten.Hinweis: Alle Service- und Wartungsarbei-ten bei Wartung durch den Kunden, müs-sen von einer qualifizierten Fachkraft aus-geführt werden. Bei Bedarf kann jederzeit ein Kärcher-Fachhändler hinzugezogen werden.Wartung nach dem ersten Monat oder 5 Betriebsstunden: Erstinspektion durchführen.Wartung alle 50 BetriebsstundenWartung alle 100 Betriebsstunden oder halbjährlichWartung alle 300 BetriebsstundenWartung alle 500 Betriebsstunden oder jährlichHinweis: Um Garantieansprüche zu wah-ren, müssen während der Garantielaufzeit alle Service- und Wartungsarbeiten vom autorisierten Kärcher-Kundendienst ge-mäß Inspektionscheckliste durchgeführt werden.Vorbereitung: Kehrmaschine auf einer ebenen Fläche abstellen. Schlüssel des Hauptschalters über Stellung „0“ hinaus drehen und abzie- hen. Feststellbremse arretieren. GEFAHRVerletzungsgefahr!Der Motor benötigt ca. 3 - 4 Sekunden Nachlauf nach dem Abstellen. In dieser Zeitspanne unbedingt vom Antriebsbereich fernhalten.몇 WARNUNGVor sämtlichen Wartungs- und Reparatur-arbeiten Gerät ausreichend abkühlen las- sen. Heiße Teile, wie Antriebsmotor nicht berüh- ren. ACHTUNGVor Wartungsarbeiten, Stecker des Lade-geräts aus der Steckdose ziehen.Vor Wartungsarbeiten, Pluspol der Batterie abklemmen.ACHTUNGVor dem Abkippen des Geräts, Batterien und Kehrgutbehälter entnehmen und Schubbügel nach vorne schwenken. Gerät nicht auf dem Schubbügel abstellen.Vor dem Reinigen und Warten des Gerätes und dem Auswechseln von Teilen ist das Gerät auszuschalten.Eine Verstellung ist erforderlich, wenn bei Bergfahrt die Antriebskraft des Gerätes un-zureichend wird. Gerätehaube öffnen. Kontermutter lösen. Stellschraube verstellen. Kontermutter festschrauben. Feststellbremse arretieren. Kehrgutbehälter entfernen. Bänder oder Schnüre von Kehrwalze entfernen.Der Wechsel ist erforderlich, wenn durch die Abnutzung der Borsten das Kehrergeb-nis sichtbar nachlässt.ACHTUNGVor dem Abkippen des Gerätes, sind die Batterien zu entnehmen.Gerät nicht auf dem Schubbügel abstellen. Feststellbremse arretieren. Kehrgutbehälter entnehmen. Batterien entnehmen. Gerät nach hinten kippen. Grobschmutzklappe anheben, Lager-schale eindrücken und Kehrwalze nach vorne schwenken. Kehrwalze herausnehmen. Neue Kehrwalze auf den Antriebszap-fen (links) aufstecken. Auf der gegenüberliegenden Seite La-gerschale in die Bohrung der Kehrwal-zenschwinge einrasten.VORSICHTBeschädigungsgefahr! Darauf achten, dass keine Borsten in die Bohrung der Kehrwalzenschwinge eingeklemmt wer- den. Hinweis: Nach dem Einbau der neuen Kehrwalze muss der Kehrspiegel neu ein-gestellt werden. Kehrmaschine vorne anheben und auf einen ebenen und glatten Boden fah-ren, der erkennbar mit Staub oder Krei-de bedeckt ist Feststellbremse arretieren. Kehrwalze ca. 15-30 Sekunden drehen lassen. Kehrmaschine vorne anheben und zur Seite fahren.Die Form des Kehrspiegels bildet ein gleichmäßiges Rechteck, das zwischen 30-40 mm breit ist.Kehrspiegel einstellen: Gerätehaube öffnen. Linken und rechten Einstellhebel ver-stellen und in gleiche Bohrung einras- ten. – Einstellhebel in tieferliegende Bohrung einrasten (+): Kehrspiegel wird größer– Einstellhebel in höherliegende Bohrung einrasten (-): Kehrspiegel wird kleiner Kehrspiegel prüfen.Der Wechsel ist erforderlich, wenn durch die Abnutzung der Borsten das Kehrergeb-nis sichtbar nachlässt.Hinweis: Vor dem Abkippen des Gerätes Kehrgutbehälter entnehmen und Schubbü-gel nach vorne schwenken. Gerät nicht auf dem Schubbügel abstellen. 3 Schrauben an der Unterseite des Sei-tenbesens herausschrauben. Seitenbesen abnehmen. Neuen Seitenbesen auf Mitnehmer auf-stecken und festschrauben. Wartungsintervalle Wartung durch den KundenWartung durch den Kundendienst Wartungsarbeiten Allgemeine SicherheitshinweiseBowdenzug des Fahrantriebs einstellenKehrwalze prüfenKehrwalze auswechselnKehrspiegel der Kehrwalze prüfen und einstellenEinstellbereich (-) 1...10 (+)Minimaler Kehrspiegel 1Maximaler Kehrspiegel 10Neue Kehrwalze 1...3Seitenbesen auswechseln

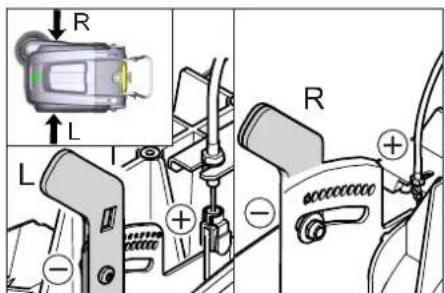

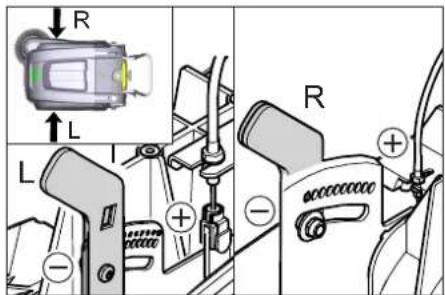

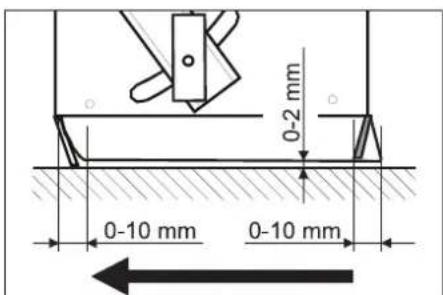

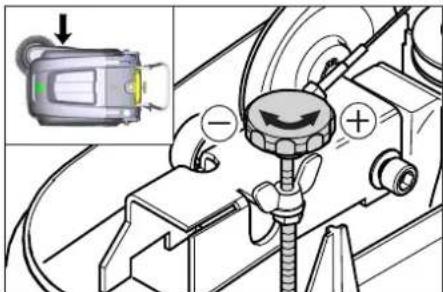

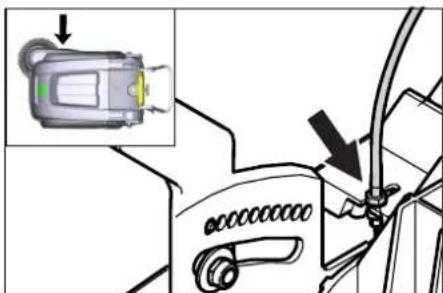

8 DE- 8 Eine Verstellung ist erforderlich, wenn durch die Abnutzung der Borsten das Keh- rergebnis des Seitenbesens sichtbar nach- lässt. Gerätehaube öffnen. Flügelmutter lösen. Stellschraube verstellen. Flügelmutter festziehen. – Eine Verstellung ist erforderlich, wenn sich die Grobschmutzklappe nicht weit genug anheben lässt. – Wenn das Kehrergebnis schlechter wird, z.B. durch Verschleiß der Vorder- lippe, muss der Bowdenzug etwas nachgelassen werden. Gerätehaube öffnen. Kontermutter lösen. Stellschraube verstellen. Kontermutter festschrauben. Hinweis: Vor dem Abkippen des Gerätes Kehrgutbehälter entnehmen und Schubbü- gel nach vorne schwenken. Gerät nicht auf dem Schubbügel abstellen. Vordere Dichtleiste Befestigung der Dichtleiste lösen. Dichtleiste nachstellen oder auswech- seln. Bodenabstand der Dichtleiste so ein- stellen, dass sie sich mit einem Nach- lauf von 0-10 mm nach hinten umlegt. Dichtleiste ausrichten. Befestigung der Dichtleiste anziehen. Hintere Dichtleiste Kehrgutbehälter entfernen. Befestigung der Dichtleiste lösen. Dichtleiste nachstellen oder auswech- seln. Bodenabstand der Dichtleiste so ein- stellen, dass sie sich mit einem Nach- lauf von 0-10 mm nach hinten umlegt. Befestigung der Dichtleiste anziehen. Seitliche Dichtleisten Befestigung der Dichtleiste lösen. Dichtleiste nachstellen oder auswech- seln. Unterlage mit maximal 2 mm Stärke un- terschieben, um den Bodenabstand einzustellen. Dichtleiste ausrichten. Befestigung der Dichtleiste anziehen. 몇 WARNUNG Vor Beginn des Staubfilterwechsels Kehr- gutbehälter entleeren. Bei Arbeiten an der Filteranlage Staubschutzmaske tragen. Si- cherheitsvorschriften über den Umgang mit Feinstäuben beachten. VORSICHT Beschädigungsgefahr! Den Staubfilter nicht auswaschen. Feststellbremse arretieren. Staubfilter abreinigen.

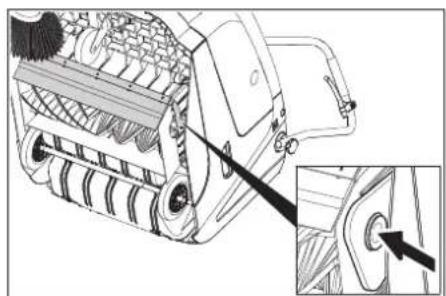

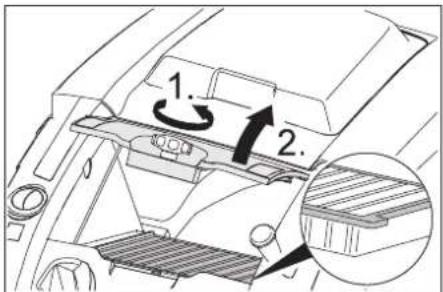

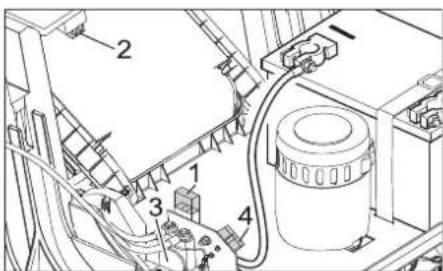

Verschlussschraube des Staubfilterde- ckels gege n den Uhrzeigersinn aufdre- hen. Staubfilterdeckel anheben. Staubfilter auswechseln. Auf korrekte Einbaulage des Staubfilters achten (siehe Abbildung). Verschlussschraube bis zum Anschlag zudrehen. VORSICHT Wird die Verschlussschraube nicht bis zum Anschlag zugedreht, kann es zu Beschädi- gungen kommen. Hinweis: Beim Einbau des neuen Filters darauf achten, dass die Lamellen unbe- schädigt bleiben. KM 75/40 W Bp 1 Sicherung F1 (50 A) 2 Sicherung F2 (2 A) 3 Relais 4 Batterieladestecker Gerätehaube öffnen. Defekte Sicherung oder Relais erneu- ern. KM 75/40 W Bp Pack Die Sicherung befindet sich an der Batte- riepolklemme. Seitenbesenabsenkung einstellen Anhebung der Grobschmutzklappe einstellen Dichtleisten einstellen und auswechseln Staubfilter auswechseln Sicherung/Relais auswechseln Zubehör Seitenbesen, weich 6.905-626.0 Für Feinstaub auf Innenflächen, nässe- fest. Kehrwalze, weich 6.906-886.0 Mit Naturborsten: speziell zum Kehren von Feinstaub auf glatten Böden auf In- nenflächen. Nicht nässefest, nicht für abrassive Ober- flächen verwenden! Kehrwalze, hart 6.906-885.0 Zur Entfernung von fest haftendem Schmutz im Außenbereich, nässefest. Kehrwalze, antistatisch 6.906-950.0 Für statisch aufladbare Oberflächen wie Teppiche oder Kunstrasen Teppich Kehreinheit 2.641-571.0 Beinhaltet: Flusensieb, antistatische Kehr- walze, 3-fach Lenkrolle 9DE- 9 Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Kon- zipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU- Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands. Dokumentationsbevollmächtigter: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2021/02/01 EU-Konformitätserklärung Produkt: Kehrsaugmaschine Typ: 1.049-xxx Einschlägige EU-Richtlinien 2006/42/EG (+2009/127/EG) 2014/30/EU 2000/14/EG Angewandte harmonisierte Normen EN 55012: 2007 + A1: 2009 EN 60335–1 EN 60335–2–72 EN 61000–6–2: 2005 EN 62233: 2008 EN IEC 63000: 2018 Angewandte nationale Normen

Angewandtes Konformitätsbewer- tungsverfahren 2000/14/EG: Anhang V Schallleistungspegel dB(A) Gemessen: 86 Garantiert: 88 Chairman of the Board of Management Director Regulatory Affairs & Certification 10 DE- 10 Hilfe bei Störungen Störung Behebung Gerät lässt sich nicht starten Haubenkontaktschalter hat Gerät abgeschaltet. Gerätehaube schließen Batterien laden Überlastsicherung prüfen Kärcher-Kundendienst benachrichtigen Motor läuft, aber Gerät fährt nicht Bowdenzug des Fahrantriebs einstellen Keilriemen prüfen Kärcher-Kundendienst benachrichtigen Gerät bleibt beim Befahren einer Steigung stehen Fahrweg mit geringerer Steigung befahren Überlastsicherung prüfen Bowdenzug des Fahrantriebs einstellen Keilriemen prüfen Kärcher-Kundendienst benachrichtigen Kehrwalze bleibt stehen, Störungs- anzeige leuchtet rot Hauptschalter auf „OFF“ drehen, Bürste auf verklemmte Gegenstände prüfen. Gegebenenfalls ge- ringere Steigung befahren. Hauptschalter wieder einschalten. Nach viermaliger Wiederholung die- ses Vorgangs führt die Steuerung eine Zwangspause von 2 Minuten zum Abkühlen aus. Während dieser Zeit kann das Gerät nicht gestartet werden. Gerät kehrt nicht richtig Kehrwalze und Seitenbesen auf Verschleiß prüfen, bei Bedarf auswechseln Funktion der Grobschmutzklappe prüfen Bowdenzug der Grobschmutzklappe nachlassen (Verstellschraube) Riemen auf Spannung und Funktion prüfen, bei Bedarf auswechseln Kehrspiegel nachstellen Kehrwalze auswechseln Kärcher-Kundendienst benachrichtigen Gerät staubt Funktion der Grobschmutzklappe prüfen Bowdenzug der Grobschmutzklappe nachlassen (Verstellschraube) Staubfilter prüfen, abreinigen oder austauschen Den Staubfilter nicht auswaschen. Kehrgutbehälter leeren Dichtprofil am Kehrgutbehälter austauschen Dichtung am Staubfilter überprüfen Dichtleisten auf Verschleiß prüfen, bei Bedarf einstellen oder austauschen Schlechtes Kehren im Randbe- reich Seitenbesenabsenkung nachstellen Seitenbesen wechseln Seitenbesen absenken Antriebsriemen des Seitenbesens prüfen Kärcher-Kundendienst benachrichtigen Seitenbesenanhebung funktioniert nicht Bowdenzug der Seitenbesenanhebung überprüfen Kärcher-Kundendienst benachrichtigen Neue Kehrwalze streift am Kehr- gutbehälter Einstellung des Kehrspiegels korrigieren, dazu beide Einstellhebel in jeweilige höherliegende Boh- rung (1...3) einrasten 11DE- 11 Technische Änderungen vorbehalten. Technische Daten KM 75/40 W Bp KM 75/40 W Bp Pack Gerätedaten Länge x Breite x Höhe (Schubbügel ausgeklappt) mm 1430 x 750 x 1190 1430 x 750 x 1190 Länge x Breite x Höhe (Schubbügel eingeklappt) mm 1160 x 750 x 930 1160 x 750 x 930 Gewicht (ohne Batterien) kg 79 79 Gewicht (mit Batterien) kg 125 125 Zulässiges Gesamtgewicht kg 205 205 Fahr- und Kehrgeschwindigkeit km/h 4,5 4,5 Steigfähigkeit (max.) % 12 12 Kehrwalzen-Durchmesser mm 265 265 Seitenbesen-Durchmesser mm 410 410 Flächenleistung max. m

/h 3400 3400 Arbeitsbreite ohne Seitenbesen mm 550 550 Arbeitsbreite mit Seitenbesen mm 750 750 Volumen des Kehrgutbehälters l 40 40 Schutzart tropfwassergeschützt -- IPX 3 IPX 3 Motor Typ -- Gleichstrompermanentmagnetmotor Drehrichtung rechts Spannung V 24 24 Nennstrom A 22 22 Nennleistung W 400 400 Drehzahl 1/min 2750 2750 Schutzart -- IP 20 IP 20 Batterie Typ -- -- 2x 12 V GiV Kapazität Ah -- 60 (5h) Gewicht kg -- 23 Ladezeit bei vollständig entladener Batterie h -- 12 Betriebsdauer nach mehrmaligem Laden h -- ca. 1,5-2 Ladegerät Netzspannung V~ -- 230 Ausgangsspannung V -- 24 Ladestrom A -- 10 Netzfrequenz Hz -- 50/60 Elektrische Absicherung Zentral A 50 50 Sicherung Steuerung A 2 -- Tiefentladungsschutz -- über Relais über Relais Ladegerät --- T4A / 250 V AC Filter- und Saugsystem Filterfläche Feinstaubfilter m

1,8 1,8 Verwendungskategorie Filter für nichtgesundheitsgefährdende Stäube -- M M Nennunterdruck Saugsystem mbar 5 5 Nennvolumenstrom Saugsystem l/s 45 45 Umgebungsbedingungen Betriebstemperatur °C -5 bis +40 -5 bis +40 Ladetemperatur --- Raumtemperatur Luftfeuchtigkeit, nicht betauend % 0 - 90 0 - 90 Ermittelte Werte gemäß EN 60335-2-72 Schalldruckpegel L

dB(A) 71 71 Unsicherheit K

dB(A) 3 3 Schallleistungspegel L

dB(A) 88 88 Unsicherheit K

3,7 3,7 Unsicherheit K m/s
