KM 7540 W Bp - Dammsugare Kärcher - Gratis bruksanvisning och manual

Produkttyp	Elektrisk batteridriven sopmaskin
Märke	Kärcher
Modell	KM 7540 W Bp (KM 75/40 W Bp)
Mått (L x B x H)	Med uppfällt styre: 1430 x 750 x 1190 mm
Vikt	Utan batterier: 79 kg / Med batterier: 125 kg
Strömförsörjning	2 batterier 12 V – 60 Ah (bly GIV)
Drifttid	Cirka 1,5 till 2 timmar
Laddningstid	Cirka 12 timmar
Laddare	230 V~, utgång 24 V – 10 A
Dammbehållarens kapacitet	40 liter (max last 40 kg)
Arbetsbredd	550 mm (utan sidoborstar) / 750 mm (med sidoborstar)
Sophastighet	4,5 km/h
Max lutning	12 %
Filteryta	1,8 m² (kategori L)
Nominellt undertryck	5 mbar
Nominellt luftflöde	45 l/s
Ljudnivå	Ljudtryck LpA: 71 dB(A) / Ljudeffekt LwA: 88 dB(A)
Hand-armvibrationer	3,7 m/s²
Skydd	IPX3 (skydd mot vattenstänk)
Lämpliga underlag	Asfalt, betong, industrigolv, avjämningsmassa, gatsten
Huvudfunktioner	Projektionssopning, sugning med filter, avtagbar behållare, grovsoporlucka, justerbara sidoborstar
Filterrengöring	Inbyggd filterrengörare (drag i handtaget)
Säkerhet	Strömbrytare på kåpa, huvudströmbrytare med nyckel, parkeringsbroms
Underhåll	Tömning av behållare, rengöring av filter, kontroll av borstar och remmar, justering av sopspår
Rekommenderade tillbehör	Mjuka sidoborstar (6.905-626.0), hårda/antistatiska roterande borstar

Vanliga frågor - KM 7540 W Bp Kärcher

Vilken typ av batteri använder Kärcher KM 7540 W Bp?

Maskinen använder två bly-GIV-batterier på 12 V vardera, med en kapacitet på 60 Ah (underhållsfri typ rekommenderas).

Hur startar man sopmaskinen?

Lossa parkeringsbromsen, vrid huvudströmbrytaren till läge 1. Borstarna roterar. För att köra framåt, dra i framåtspaken.

Hur tömmer man dammbehållaren?

Stäng av maskinen, ta bort nyckeln. Dra stängningshandtaget uppåt, ta ut behållaren, töm den (max vikt 40 kg), sätt sedan tillbaka den genom att trycka ner handtaget.

Hur rengör man dammfiltret?

Dra flera gånger i filterrengörarens handtag (drag) som sitter på filterkåpan. Detta skakar filtret utan att tvätta det.

Vilket är förfarandet för att byta den roterande borsten?

Stäng av motorn, ta bort behållaren och batterierna, luta maskinen framåt. Lyft grovsoporluckan, tryck på dynan och vrid borsten framåt. Ta bort den och sätt i den nya med rätt drivning.

Hur justerar man sopspåret?

Låt borsten rotera på ett dammigt golv. Spåret ska bilda en rektangel 30–40 mm bred. Öppna kåpan och justera vänster och höger spak i hålen (djupare = bredare, högre = smalare).

Varför startar inte maskinen?

Kontrollera att kåpan är ordentligt stängd (kåpkontakt), att batterierna är laddade och att styrningssäkringen (F2 2A) är hel.

Vilket underhåll ska utföras regelbundet?

Dagligen: kontrollera borstarnas slitage och funktionen hos reglagen. Varje vecka: rengör filtret, kontrollera remmar och tätningar. Var 100:e timme: fullständig inspektion av Kärcher-service.

Kan jag använda sopmaskinen på våta underlag?

Ja, öppna ventilen torrt golv/vått golv för att skydda filtret från fukt. Sug inte upp explosiva eller frätande vätskor.

Vilka tillbehör finns till denna modell?

Kärcher erbjuder mjuka sidoborstar (6.905-626.0), hårda (6.906-885.0) eller antistatiska (6.906-950.0) roterande borstar, och en mattkit med luddskärm (2.641-571.0).

BRUKSANVISNING KM 7540 W Bp Kärcher

Løft grovsmudslågen:

Produkt: Feiesugemaskin

Type: 1.049-xxx

Läs bruksanvisning i original innan aggregatet används första gången, följ anvisningarna och spara driftsanvisningen för framtida behov, eller för nästa ägare.

Ändamålsenlig användning . . . SV 1

Allmänna hänvisningar ..... SV 1

Säkerhetsanvisningar ..... SV 2

Manövrerings- och funktionsele-

Skötsel och underhåll ...... SV 6

Tillbehör. . . . . . . . . . . . . . . . . . . . . SV 8

EU-försäkran om överensstäm-

melse. . . . . . . . . . . . . . . . . . . . . . SV 8

Åtgärder vid störningar ..... SV 9

Tekniska data ....SV 10

Ändamålsenlig användning

Använd maskinen enbart för de ändamål som beskrivs i denna bruksanvisning.

– Denna sopmaskin är avsedd för sopning av nedsmutsade ytor inom och utomhus. – Maskinen är avsedd för yrkesmässig användning, t.ex. på hotell, i skolor, på sjukhus och fabriker, i butiker, på kontor och för uthyrningsfirmor. – Kontrollera maskinen och arbetsanordningarnas föreskriftsenliga tillstånd och driftssäkerhet före användningen. Om tillståndet inte är korrekt får den inte tas i bruk. – Maskinen är inte lämplig för uppsugning av hälsovådligt damm. – Inga förändringar får göras på maskinen. – Maskinen får bara användas på beläggningar som beskrivs i bruksanvisningen. – Endast ytor som godkänts av företaget eller dess representanter får rengöras med sopmaskinen. – I princip gäller: Håll lättantändliga substanser på avstånd från maskinen (explosions-/brandrisk).

Förutsägbar felanvändning

• Sug aldrig upp explosiva vätskor, brännbara gaser, explosivt damm samt outspädda syror och lösningsmedel! Dit räknas bensin, förtunningsmedel eller värmeledningsolja som kan bilda explosiva ångor eller föreningar när de blandas med sugluften, dessutom aceton, outspädda syror och lösningsmedel eftersom de kan fräta på material på maskinen.
• Sopa/sug aldrig upp reaktivt metalldamm (ex. aluminium, magnesium, zink). De bildar explosiva gaser tillsammans med starkt alkaliska och sura rengöringsmedel. – Sug aldrig upp brännande eller glödande föremål.

– Det är förbjudet att uppehålla sig i riskfyllda områden. Användning av maskinen i utrymmen med explosionsrisk är förbjuden.

Lämpliga underlag

• Asfalt
• Fabriksgolv
• Massagolv
• Betong – Trottoarstenar

Funktion

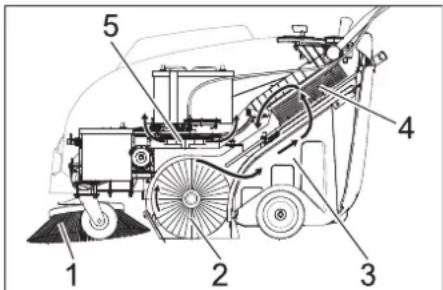

Sopmaskinen arbetar enligt överkastprincip.

• Sidoborstarna (1) rengör ytans hörn och kanter och skickar in smutsen i borstvalsens bana. – Den roterande borstvalsen (2) transporterar smutsen direkt till smutsbehållaren (3).
• Det uppvirvlade dammet i behållaren avskiljs i dammfiltret (4) och den filtrerade renluften sugs igenom sugfläkten (5).

Allmänna hänvisningar

Om du upptäcker transportskador vid upppackningen bör du ta kontakt med försäljaren.

– Läs och följ bruksanvisningarna och säkerhetsanvisningarna för de arbetsanordningar som finns på maskinen. - Varnings- och anvisningsdekaler på maskinen ger viktig information beträffande riskfri användning. - Förutom anvisningarna i denna bruksanvisning ska allmänna säkerhets- och olycksfallsföreskrifter tas i beaktande.

Tillbehör och utbytesdelar

△FARA

För att undvika risker får reparationer och reservdelsmontering endast utföras av auktoriserad kundservice.

• Använd endast av tillverkaren godkända tillbehör och reservdelar. Originaltillbehör och originalreservdelar gör att maskinen kan användas säkert och utan störning.
• Ytterligare information om reservdelar hittas under service på www.kaercher.com.

Miljöskydd

Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning.

Kasserade apparater innehåller återvinningsbart material som bör gå till återvinning. Batterier, olja och liknande ämnen får inte komma ut i miljön. Överlämna skrotade aggregat till ett lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på tillbehöret repareras kostnadsfritt inom garantiperioden, under förutsättning att defekten orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad återförsäljare.

Symboler i bruksanvisningen

För en omedelbart överhängande fara som kan leda till svåra skador eller döden.

⚠️VARNING

För en möjlig farlig situation som kan leda till svåra skador eller döden.

FÖRSIKTIGHET

För en möjlig farlig situation som kan leda till lätta skador eller materiella skador.

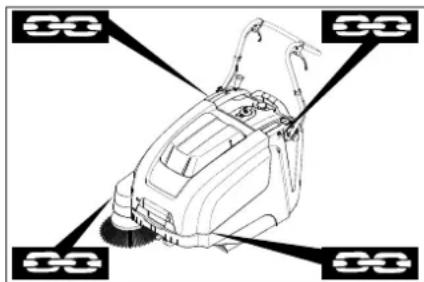

Symboler på maskinen

Sopa ej upp brännande eller glödande föremål, som t.ex. cigaretter, tändstickor eller liknande.

Risk för kläm- och skärskador vid remmar, sidoborstar, behållare, skjuthandtag.

Risk för brännskador. Undvik kontakt med dessa ytor under drift och i uppvärmt tillstånd.

Säkerhetsanvisningar för manövreringen

- Kontrollera maskinen och arbetsanordningarnas föreskriftsenliga tillstånd och driftssäkerhet före användningen. Om tillståndet inte är korrekt får den inte tas i bruk.

– Vid användning av aggregatet i riskområden (t.ex. bensinmackar) ska motsvarande säkerhetsföreskrifter beaktas. Användning av maskinen i utrymmen med explosionsrisk är förbjuden.

- Användaren ska bruka maskinen enligt föreskrift. Beakta lokala föreskrifter och var, vid arbete med maskinen, uppmärksam på personer i närheten, speciellt barn.

- Innan arbetet påbörjas måste operatören förvissa sig om att alla skyddsanordningar är ordentligt och föreskriftsenligt monterade och fungerar.

- Maskinoperatören är ansvarig om olyckor med andra personer eller deras egendom skulle inträffa.

– Se till att maskinoperatören bär tätt åtsittande kläder. Bär stabila skor och undvik att bära löst sittande kläder.

- Kontrollera närområdet (t.ex. barn) innan maskinen startas. Se till att alltid ha god sikt!

– För att förhindra otillåten användning av maskinen ska tändningsnyckeln dras ur.

- Maskinen måste säkras mot oavsiktliga rörelser när den lämnas.

- Maskinen får endast användas av personer som instruerats i handhavandet, eller tydligt visat att de klarar av att hantera maskinen och uttryckligen fått uppdraget att använda denna.

– Denna maskin får inte användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller med begränsad kunskap och erfarenhet.

– Barn ska hållas under uppsikt för att garantera att de inte leker med maskinen.

Säkerhetsanvisningar för körning

⚠️ Fara

Risk för skada!

Risk för vältning vid alltför starka stigningar.

– Kör endast i lutningar eller sluttningar på upp till 12% i färdriktning.

Risk för vältning på instabila underlag.

- Använd maskinen bara på fasta underlag.

Risk för vältning vid för stark sidvärtes lutning.

– Vid körning i sidled, mot färdriktningen, kommer endast stigningar på maximalt 12% i fråga.

Körhastigheten måste anpassas till de aktuella förhållandena.

Säkerhetsanvisningar beträffande fordonets transport

• Tänk på maskinens vikt vid transporten.
• Koppla bort batteriet och fixera maskinen ordentligt när den ska transporteras.

Säkerhetsanvisningar beträffande maskiner som drivs med batterier

Observera: Garantianspråk finns endast om du använder batterier och uppladdningsaggregat som har rekommenderats av Kärcher.

- Driftsanvisningar från batteritillverkaren och tillverkaren av laddningsaggregatet måste följas. Beakta lagstiftares rekommendationer angående handhavande av batterier.

– Låt aldrig batterier ligga oladdade utan ladda upp dem så snart som möjligt.

– Håll alltid batterierna rena och torra för att förhindra krypström. Skydda mot föroreningar, t.ex. metalldamm.

– Lägg inga verktyg eller liknande på batteriet. Risk för kortslutning och explosion.

– Använd alltid 2 batterier av samma typ!

- Öppen eld, gnistbildning eller rökning får inte under några omständigheter förekomma i närheten av ett batteri eller i ett utrymme där ett batteri laddas upp. Risk för explosion.

- Använd bara batterier med polskydd. Ersätt polskydd vid förlust.

– Rör inte varma delar, som t.ex. drivmotorn (risk för brännskador).

– Var försiktig när du hanterar batterisyra. Beakta motsvarande säkerhetsföreskrifter!

- Förbrukade batterier ska, enligt EU-direktiv 91/157 EWG, tas om hand miljövänligt.

Säkerhetsanvisningar beträffande skötsel och underhåll

• Före rengöring och underhåll, byte av delar eller omkoppling till annan funktion ska maskinen stängas av och tändningsnyckeln ska dras ur. – Vid arbeten på elsystemet ska batteriet kopplas bort.
• Maskinen får inte rengöras med slang eller högtryckstvätt (risk för kortslutning eller andra skador).
• Avhjälpande underhåll får endast utföras av auktoriserad kundtjänst eller fackkraft på området, införstädd med alla relevanta säkerhetsföreskrifter.
• Säkerhetskontroll enligt lokalt gällande föreskrifter ska beaktas för yrkesmässigt använda maskiner som används på olika orter.
• Använd alltid lämpliga handskar vid arbeten på aggregatet.

Säkerhetsanordningar

Maskinhuv

Maskinen är utrustad med en huvkontakt-brytare som stänger av motorn så snart maskinhuven öppnas.

△FARA

Risk för personskador på grund av defekt huvkontaktbrytare!

Om motorn inte stängs av när maskinhuven öppnas föreligge en defekt i huvkontaktbrytaren. Använd inte maskinen längre och få den reparerad.

Huvudströmbrytare

→ I farliga situationer eller för att snabbt stänga av maskinen, vrid huvudströmbrytaren till läget "0/OFF". → För att säkra mot oavsiktlig idrifttagning, vrid huvudströmbrytaren till läget "0/OFF" och dra ut nyckeln.

Manövrerings- och funktionselement

1 Skruv till skjutbygelns fixering (2x) 2 Dammfilter 3 Sopbehållare 4 Bakre tätningslist (på sopbehållaren) 5 Laddare

(Bara KM 75/40 W Bp Pack)

6 Batterier (Bara KM 75/40 W Bp Pack) 7 Drivhjul 8 Tätningslister på sidan 9 Sopvals 10 Främre tätningslist 11 Lucka för grovsmuts 12 Styrhjul med parkeringsbroms 13 Infästning av sidoborsten 14 Sidoborste 15 Huvtillslutning 16 Motorhuv 17 Kontakt till batteriladdare (Bara KM 75/40 W Bp) 18 Skjuthandtag 19 Spak för framåtkörning 20 Spak för att lyfta/sänka grovsmutsluckan

Användningsområde

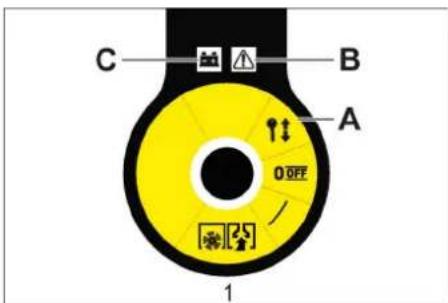

1 Huvudströmbrytare 2 Spak för nedsänkning och upphöjning av sidoborsten 3 Tillslutningsskruv för dammfiltrets lock 4 Låsbygel för sopbehållare 5 Filterrengöring för dammfilter 6 Våt-/torrventil

Huvudströmbrytare

0/OFF Motor av

1 Motor på

A Dra ur nyckeln.

B Felmeddelande

C Batteridisplay

Dra ur nyckeln.

→ Vrid ur och ta bort nyckeln till huvudströmbrytaren via läge "0".

Öppna maskinkåpan

Hänvisning

Maskinkåpan läses upp med nyckeln till huvudbrytaren.

→ Stick huvudbrytarens nyckel i låset till kåpan och vrid den 90° medsols. → Dra ut låset till kåpan med nyckeln. → Öppna aggregatkåpa.

Stäng maskinkåpan

Stäng maskinkåpan, kåpans lås förreglas automatiskt.

Före ibruktagande

Risk för personskador, risk för materialskador!

Tänk på maskinens vikt vid lastningen!

Tomvikt (transportvikt)
KM 75/40 W Bp 79 kg
KM 75/40 W Bp Pack 125 kg
Tillåten totalvikt
KM 75/40 W Bp 205 kg
KM 75/40 W Bp Pack 205 kg

Lasta av

Ta av kartongen. Tag bort träklossar som använts för att spärra hjulen och lyft bort maskinen från pallen manuellt. Lossa parkeringsbromsen.

Montera skjutbygeln

Lossa skruvar. Rikta in skjutbygel. Dra åt skruvarna.

Montera sidoborstar

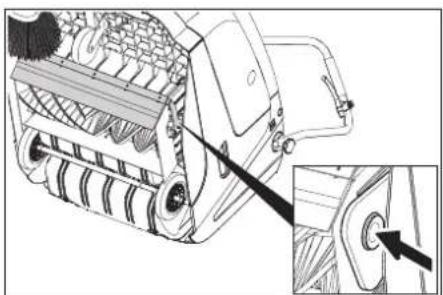

Observera: Ta bort sopbehållaren och sväng skjuthandtaget framåt innan maskinen tippas. Ställ inte upp maskinen på skjuthandtaget. Sätt på sidoborsten på griparen och skruva fast.

Batterier

Följande varningar måste beaktas vid underhåll av batterier:

	Beakta hänvisningar på batteriet, i bruksanvisningen samt i driftsanvisningen för fordonet!
	Använd ögonskydd!
	Håll barn borta från syror och batterier!
	Risk för explosion!
	Eld, gnistor, brinnande ljus och rökning förbjuden!
	Frätningsrisk!
	Första hjälpen!
	Varningshänvisning!
	Ätervinning!
	Kasta inte batteri i soptunna!

Fara

Risk för explosion! Lägg inga verktyg eller liknande på batterier, dvs. på polerna och cellförbindning.

⚠️Fara

Risk för skada! Sår får aldrig komma i kontakt med bly. Tvätta alltid händerna efter arbete med batterierna.

△FARA

Brand- och explosionsfara!

– Rökning och öppen eld är förbjuden. - I lokalen där batterier laddas upp måste du sörja för god ventilation eftersom explosiva gaser bildas vid uppladdningen.

△Fara

Frätningsrisk!

– Syrestänk i ögon eller på huden skall sköljas av med rikligt klart vatten. – Uppsök därefter omgående en läkare. - Nedsmutsade kläder ska tvättas med vatten.

	Beställ-ningsnr.	Volym Luft-ström
60 Ah, Under-hållsfri	6.654-226.0*	1,65**	0,66***

* Apparaten behöver 2 batterier

**im³

*** i m³/h

Maximala dimensioner för batterier

Längd Bredd Höjd
267 mm 177 mm 190 mm

Rekommenderade laddningsaggregat

	Beställningsnr.
laddare	6.654-225.0

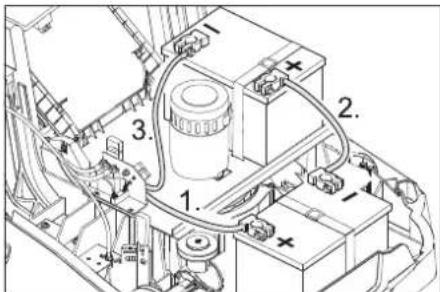

Installera och ansluta batterier

Hos KM KM 75/40 W Bp Pack är batterierna och laddaren redan monterade.

→ Öppna aggregatkåpa. → Placera batterier på motorplattan. → Säkra batterierna med respektive fästband.

Observera: Kontrollera att batteripolerna och polklämmorna har tillräckligt med skyddsfett.

Använd bara batterier med polskydd. Ersätt polskydd vid förlust.

FÖRSIKTIGHET

Ladda upp batterier före ibruktagningen.

Ladda batterierna

⚠️Fara

Risk för skada! Laddningsaggregatet får endast brukas om nätkabeln inte är skadad. En skadad nätkabel måste omedelbart bytas ut av tillverkaren, kundtjänst eller kvalificerad person.

⚠️FARA

Risk för elektrisk stöt. Ge akt på strömledningar och säkringar. Använd laddaren endast i torra utrymmen med tillräcklig ventilation!

Observera: Laddningstiden för tomt batteri är ca 12 timmar.

⚠️Fara

Risk för skada! Beakta säkerhetsföreskrifterna vid arbete med batterier. Iaktta anvisningarna i bruksanvisningen från tillverkaren av uppladdningsaggregatet.

Laddning - KM 75/40 W Bp Pack

Obs: Batterierna får endast laddas i rumstemperatur!

Information: Maskinen är seriemässigt utrustad med underhållsfria batterier.

→ Öppna maskinhuven.

→ Sätt laddarens nätkontakt i ett vägguttag.

Information: Laddaren styrs elektroniskt och avslutar själv laddningen. Maskinens samtliga funktioner avbryts automatiskt under laddningen.

Batteristatusindikatorn visas när nätkontakten är ansluten:

Batterier laddas Blinkar grönt
Batterier är laddade Lyser	grönt
Störning i laddaren Lyser rött
Fel n från feltabellen föreligger	Blinkar rött n gånger med paus

Feltabell:

1	Batteriet ej anslutet
2	Batteriet felpolat
3	Batteriet urladdat
4	Problem med laddningskurva
5	Nätdel för varm
6	Maskinvarufel
7	Kommunikationsfel (nätdelsläge)

För att säkerställa en lång batteritid bör batteriet alltid vara fulladdat.

Laddning - KM 75/40 W Bp

→ Öppna aggregatkåpa. → Sätt i laddningsaggregatets laddkabel i uttaget på sopmaskinen → Sätt i nätkontakten och starta uppladdningsaggregatet.

Efter uppladdningen

■ KM 75/40 W Bp Pack → Drag ur nätkabel. → Linda nätkablen runt laddarens kabelhållare. → Stäng maskinhuven. ■ KM 75/40 W Bp → Stäng av uppladdningsaggregatet och skilj det från nätet. → Tag bort laddkabel från maskinen. → Stäng maskinhuven.

Ta ur batteri

→ Öppna aggregatkåpa. → Koppla ifrån den andra polklämman vid minuspolen (-). → Skruva loss batteriernas anslutningsledning. → Koppla ifrån den andra polklämman vid pluspolen (-). → Lossa fästbandet. → Ta ur batteriet. → Avfallshantera förbrukade batterier enligt gällande bestämmelser.

Idrifttagning

Allmänna hänvisningar

Risk för skada! Stäng av maskinen innan smutsbehållaren tas bort.

Observera: Får endast tas i bruk med stängd maskinkåpa.

→ Ställ sopmaskinen på ett jämnt underlag. → Stäng av motorn. → Aktivera parkeringsbromsen.

Inspektions- och underhållsarbeten

→ Kontrollera batteriernas laddning. → Inspektera sidoborstarna. → Inspektera sopvalsen. → Rengör dammfiltret. → Töm sopbehållaren.

Observera: Beskrivning, se kapitel Underhåll och skötsel.

Drift

⚠️Fara

Längre användning av apparaten kan leda till cirkulationsstörningar i händerna.

En allmängiltig tidslängd för användningen kan inte fastläggas eftersom denna påverkas av många faktorer:

- Personlig fallenhet för dålig cirkulation (ofta kalla fingrar, kliande fingrar).

– Låg omgivande temperatur. Bär varma handskar för att skydda händerna.

– Ett fast grepp hindrar cirkulationen.

- Drift utan pauser är sämre än drift med inlagda pauser.

- Personlig fallenhet för dålig cirkulation (ofta kalla fingrar, kliande fingrar). - Låg omgivande temperatur. Bär varma handskar för att skydda händerna. - Ett fast grepp hindrar cirkulationen. - Drift utan pauser är sämre än drift med inlagda pauser.

Vid regelbunden, långvarig användning av apparaten och återkommande symptom (t.ex. kliande fingrar, kalla fingrar), rekommenderar vi läkarbesök.

Starta maskinen

→ Lossa parkeringsbromsen. Starta motorn. → Vrid huvudströmbrytaren till position "1".

Observera: Sopvalsen och sidoborstarna roterar.

Köra maskinen

Köra framåt

→ Drag i spak för framåtkörning. Observera: Körhastigheten kan beroende på spakens läge regleras steglöst för framåtkörning.

Tomgång

→ Släpp spak för framåtkörning. Maskinen stannar.

Köra över hinder

Körning över fasta hinder, upp till 30 mm:

→ lyft grovsmutsluckan. → Kör långsamt och försiktigt över hindret. Körning över fasta hinder, över 30 mm: → Hinder får bara köras över med en passande ramp.

Sopning

△Fara

Risk för skada! Med grovsmutsluckan öppen kan sopvalsen kasta ut stenar eller splitter framåt. Försäkra dig om att inga personer, djur eller föremål kan ta skada.

FÖRSIKTIGHET

Sopa inte upp förpackningsband, kablar eller liknande, detta kan leda till skador på mekaniken.

Observera: För att få ett optimalt rengöringsresultat ska hastigheten anpassas till omständigheterna.

Sopning med lyft grovsmutslucka

Observera: Vid uppsopning av större föremål, storlek upp till 50 mm vilket t.ex. cigarettaskar, så måste grovsmutsluckan kortfristigt höjas.

Lyfta grovsmutsluckan:

→ Drag i spaken för höjning av grovsmutsluckan.

Sänka ned grovsmutsluckan:

→ släpp spaken för höjning av grovsmutsluckan.

Observera: Optimalt resultat uppnås bara om grovsmutsluckan är fullständigt nedsänkt.

→ Ställ fram spaken för att sänka sidoborsten. Sidoborsten sänks.

Sopa på torrt underlag

Observera: Töm sopbehållaren regelbundet under driften.

Observera: Under användning bör dammfiltret rengöras regelbundet.

→ Stäng våt-/torrventilen.

→ Öppna våt-/torrventilen.

Observera: På så sätt skyddas filtret mot fukt.

Batteridisplay

Batteridisplayen visar under drift batteriernas laddningsstatus:

full lyser grönt
30% restkapacitet lyser gul
10% restkapacitet blinkar rött
Skydd mot djupurladdning, maskinen stängs av	lyser rött

Störningsindikering

Störningsindikatorn anger huruvida det finns ett fel på maskinen:

Störning i motorstyrningen

Blinkar rött

Rengöra dammfilter

→ Dra ut och för in greppet på filterrengöringen flera gånger.

Tömma sopbehållaren

⚠️FARA

Risk för skada! Stäng av maskinen innan smutsbehållaren tas bort.

Observera: Se till att tätningslisten inte skadas när du tömmer sopbehållaren.

Observera: Maximal tillåten fyllnadsmängd i sopbehållaren är 40 kg.

→ Rengör dammfilter. → Dra sopbehållarens låsbygel uppåt. → Drag ut sopbehållaren. → Töm sopbehållaren. → Skjut in sopbehållaren. → Tryck sopbehållarens låsbygel nedåt.

Koppla från aggregatet

Stäng av motorn.

Vrid huvudströmbrytaren till position "0".

Lyft sidoborstarna. Aktivera parkeringsbromsen. Vrid ur och ta bort nyckeln till huvudströmbrytaren via läge "0".

Transport

FARA

Risk för person- och egendomsskada! Observera vid transport maskinens vikt.

Stäng av motorn. Vrid ur och ta bort nyckeln till huvudströmbrytaren via läge "0". Aktivera parkeringsbromsen. Säkra maskinen med kilar i hjulen. Spänn fast maskinen med spännband eller selar. Vid transport i fordon ska maskinen

säkras enligt respektive gällande bestämmelser så den inte kan tippa eller glida.

1 Fäste över skjutbygel

2 Fäste under maskinkåpa

Observera: Beakta markeringarna för befästning på grundramen (kedjesymbol).

Observera: Knäck inga Bowdenvajrar eller vajerspel.

Förvaring

FARA

Risk för person- och egendomsskada! Observera maskinens vikt vid lagring.

Nedstängning

Om sopmaskinen inte används under en längre tid, beakta följande punkter:

→ Ställ sopmaskinen på ett jämnt underlag. → Stäng av motorn. → Vrid ur och ta bort nyckeln till huvudströmbrytaren via läge "0". → Aktivera parkeringsbromsen. → Säkra sopmaskinen så att den inte kan rulla iväg. → Lyft upp sopvalsen. Haka fast de båda inställningsspakarna i det översta borrhålet. → Lyft sidoborstarna. → Rengör sopmaskinen in- och utvändigt. → Ställ maskinen på en skyddad och torr plats. → Ta bort batterierna. → Ladda upp batterierna och efterladda ungefär varannan månad.

Skötsel och underhåll

Allmänna hänvisningar

• Avhjälpande underhåll får endast utföras av auktoriserad kundtjänst eller fackkraft på området, införstådd med alla relevanta säkerhetsföreskrifter.
• Yrkesmässigt använda maskiner med varierande arbetsområden lyder under säkerhetskontroll enligt VDE 0701.

Rengöring

FÖRSIKTIGHET

Risk för skada! Maskinen får inte rengöras med slang eller högtryckstvätt (risk för kortslutning eller andra skador).

OBSERVERA

Dra ut nätkontakten ur vägguttaget före rengöringsarbeten.

Lossa batteriets pluspol före rengöringsarbeten.

Rengöra maskinen invändigt

⚠️Fara

Risk för skada! Använd dammskyddsmask och skyddsglasögon.

→ Öppna aggregatkåpa. → Rengör maskinen med en trasa. → Blås genom maskinen med tryckluft. → Stäng maskinhuven.

→ Rengör maskinen med en fuktig trasa doppad i tvättlut.

Observera: Använd inga aggressiva rengöringsmedel.

Underhållsintervaller

Underhåll av kunden

Dagligt underhåll:

→ Kontrollera sopvals och sidoborsta med avseende på nedslitning och inlin-dade band. → Kontrollera funktionen på alla manövre ringselement. → Kontrollera funktionen hos alla kontrol lampor.

Underhåll varje vecka:

→ Kontrollera spänning, slitage och funktion hos drivremmen. → Kontrollera att Bowden-vajrar och rörliga delar löper lätt. → Kontrollera att tätningslisterna i sopom rådet är korrekt inställda och inte slitna. → Kontrollera sopvalsens sopspegel. → Rengöra dammfilter.

Observera: Beskrivning, se kapitel Underhållsarbeten.

Observera: Samtliga service- och underhållsarbeten som genomförs av kunden måste utföras av kvalificerad fackman. Vid behov kan alltid en Kärcher-fackman anlitas.

Underhåll av kundtjänst

Underhåll efter den första månaden eller 5 drifttimmar:

→ Genomför en första inspektion.

Underhåll var 100:de driftstimme eller varje halvår

Underhåll efter 300 driftstimmar

Underhåll var 500:de driftstimme eller varje år

Observera: För att ha anspråk på garanti måste under garantitiden samtliga service- och underhållsarbeten genomföras av en auktoriserad Kärcher-kundtjänst enligt underhållsboken.

Underhållsarbeten

Förberedning:

→ Ställ sopmaskinen på ett jämnt underlag. → Vrid ur och ta bort nyckeln till huvudströmbrytaren via läge "0". → Aktivera parkeringsbromsen.

Allmänna säkerhetsanvisningar

⚠️FARA

Risk för skada!

Motorn behöver ca 3 - 4 sekunder eftergång efter frånslagningen. Håll dig borta från drivningsområdet under denna tidsperiod.

△VARNING

Maskinen måste först svalna innan underhållsarbeten eller reparationer genomförs. Vidrör inte heta komponenter som t.ex. drivmotor.

OBSERVERA

Dra ut nätkontakten ur vägguttaget före underhållsarbeten.

Lossa batteriets pluspol före underhållsarbeten.

OBSERVERA

Ta ut batterierna och sopbehållaren och fäll fram handtaget innan du tippar maskinen. Sätt inte ned maskinen på handtaget. Maskinen måste stängas av innan den rengörs, underhållsarbeten utförs eller om delar ska bytas ut.

Ställa in drivenhetens Bowden-vajrar

En omställning krävs om maskinens drivkraft inte räcker till vid körning uppförbacke.

→ Aktivera på parkeringsbromsen. → Tag bort sopbehållare. → Ta bort band eller ledningar från sopvalsen.

Byta ut sopvals

Ett utbyte är nödvändigt om resultatet vid sopningen tydligt reduceras.

OBSERVERA

Innan du tippar maskinen ska batterierna tas ut.

Sätt inte ned maskinen på handtaget.

→ Aktivera på parkeringsbromsen. → Lyft bort sopbehållare. → Ta ut batterierna. → Tippa maskinen bakåt.

Lagerskålen och sväng sopvalsen framåt.

→ Ta ur sopvalsen. → Sätt på en ny sopvals på drivtappen (vänster). → Haka fast lagerskålen i sopvalsvippans borrning på motliggande sida.

FÖRSIKTIGHET

Risk för skada! Ge akt på att inga borsthår kläms fast i sopvalsvippans borrning.

Observera: Sopspegeln måste ställas in på nytt efter installation av en ny sopvals.

Kontrollera och ställa in sopvalsens sopspegel

→ Höj sopmaskinen fram och kör den på plant och jämnt underlag, tydligt täckt med damm eller krita. → Aktivera på parkeringsbromsen. → Låt sopvalsen rotera ca. 15-30 sekunder. → Höj sopmaskinen fram och kör åt sidan.

Sopspegelns form bildar en jämn kvadrat som är mellan 30 - 40 mm bred.

Inställningsområde (-) 1...10	(+)
Minimal sopyta 1
Maximal sopyta 10
Ny sopvals	1...3

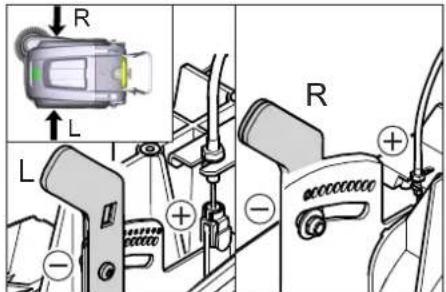

Ställa in sopspegel:

→ Öppna aggregatkåpa. → Justera vänster och höger inställningsspak och haka fast i samma borrning.

• Haka fast inställningsspaken i den nedre borrningen (+): Sopytan blir större
• Haka fast inställningsspaken i den högre borrningen (-): Sopytan blir mindre → Kontrollera resultatet.

Byta ut sidoborstar

Ett utbyte är nödvändigt om resultatet vid sopningen tydligt reduceras.

Observera: Ta bort sopbehållaren och sväng skjuthandtaget framåt innan maskinen tippas. Ställ inte upp maskinen på skjuthandtaget.

→ Skruva bort tre skruvar på sidoborstens undersida. → Ta av sidoborsten. → Sätt ny sidoborste på griparen och skruva fast.

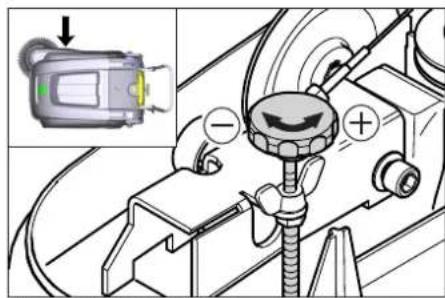

Ställa in nedsänkning av sidoborste

Inställning är nödvändig om sidoborsten sopar märkbart sämre på grund av slitna borststrån.

→ Öppna aggregatkåpa. → Lossa vingmuttern.

→ Justera ställskruv. → Drag fast vingmuttrar.

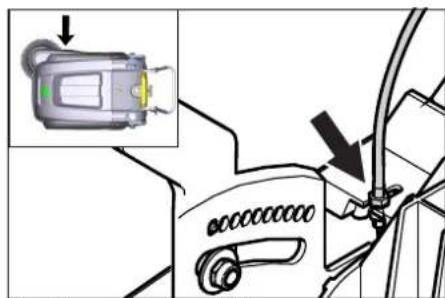

Ställa in upphöjning av grovsmutslucka

• Inställning är nödvändig när grovsmutsluckan inte kan höjas tillräckligt mycket.
• När sopresultatet blir sämre, t.ex. på grund av sliten framläpp, måste Bowden-vajrarna släppas något.

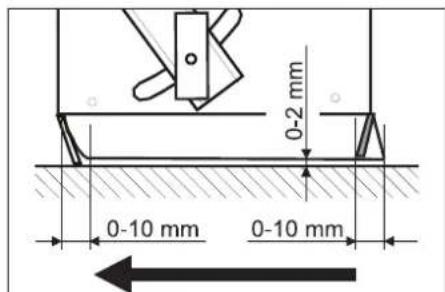

Justera och byta ut tätningslister

Observera: Ta bort sopbehållaren och sväng skjuthandtaget framåt innan maskinen tippas. Ställ inte upp maskinen på skjuthandtaget.

■ Främre tätningslist

→ Lossa tätningslistens fäste. → Justera tätningslisten eller byt ut.

→ Ställ in avståndet till golvet så att de med en eftergång på 0 -10 mm läggs om bakåt. → Rikta in tätningslisten. → Drag åt fästet för tätningslisten. ■ Bakre tätningslist → Tag bort sopbehållare. → Lossa tätningslistens fäste. → Justera tätningslisten eller byt ut. → Ställ in avståndet till golvet så att de med en eftergång på 0 -10 mm läggs om bakåt.

→ Drag åt fästet för tätningslisten. ■ Tätningslister på sidan → Lossa tätningslistens fäste. → Justera tätningslisten eller byt ut. → Skjut under ett underlag på 2 mm tjocklek för att ställa in avståndet till golvet. → Rikta in tätningslisten. → Drag åt fästet för tätningslisten.

Byta ut dammfilter

△VARNING

Töm sopbehållaren innan dammfiltret byts ut. Bär dammskyddsmask vid arbeten på filteranläggningen. Beakta säkerhetsföreskrifterna för arbeten med fint damm.

FÖRSIKTIGHET

Risk för skada!

→ Tvätta inte dammfiltret. → Aktivera parkeringsbromsen. → Rengör dammfiltret.

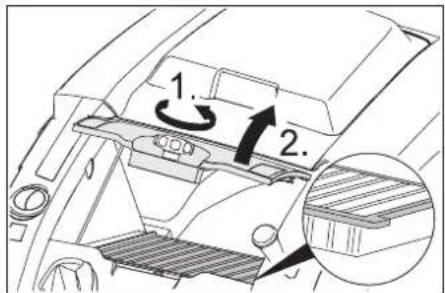

→ Skruva dammfilterlockets tillslutningsskruv moturs för att skruva ut den. → Lyft upp dammfilterlocket. → Byt ut dammfiltret. Se till att dammfiltret sitter korrekt (se bild). → Vrid tillslutningsskruven till stoppet.

FÖRSIKTIGHET

Om tillslutningsskruven inte vrids fram till stoppet, kan skada inträffa.

Observera: Se till att inga lameller skadas vid filterbytet.

→ Öppna maskinhuven. → Byt ut defekta säkringar eller relän. ■ KM 75/40 W Bp Pack Säkringen sitter på batteripolterminalen.

Tillbehör

Sidoborste, mjuk 6.905-626.0
För fint damm inomhus, tål väta.
Sopvals, mjuk 6.906-886.0
Med naturborst: speciellt för sopning av fint damm på släta golv inomhus.Ej vattenfast, använd inte till slipande ytor!
Sopvals, hård 6.906-885.0
För borttagning av fast sittande smuts utomhus, tål väta.
Sopvals, antistatisk	6.906-950.0
För statiskt uppladdningsbara ytor som mattor eller konstgräs.
Sopenhet för matta	2.641-571.0
Innehåller: Luddsil, antistatisk sopvals, 3-dubbel styrrulle

EU-försäkran om överensstämmelse

Härmed försäkrar vi att nedanstående betecknade maskin i ändamål och konstruktion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig.

Produkt: Sopsugmaskin

Typ: 1.049-xxx

Tillämpad metod för överensstämmelsevärdering

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

Uppmätt: 86

Garanterad: 88

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

Åtgärder vid störningar

Störning AtgårdMaskinen startar inte Huvkontaktbrytaren har stängt av maskinen. Stänga maskinhuven

Tekniska data

		KM 75/40 W Bp KM 75/40 W Bp Pack
Maskindata
längd x bredd x höjd (skjutbygeln utfälld) mm 1430 x 750 x 1190 1430 x 750 x 1190
längd x bredd x höjd (skjutbygeln infälld) mm 1160 x 750 x 930 1160 x 750 x 930
Vikt (utan batterier) kg 79 79
Vikt (med batterier) kg 125 125
Tillåten totalvikt kg 205 205
Färd- och sophastighet km/h 4,5 4,5
Lutningsgrad (max.)	%	12 12
Sopvalsdiameter	mm 265 265
Sidoborste diameter	mm 410 410
Yteffekt max.	m3/h	3400	3400
Arbetsbredd utan sidoborstar	mm 550 550
Arbetsbredd med sidoborstar	mm 750 750
Sopbehällarens volym	I	40 40
Skyddssätt droppvattenskyddad	--	IPX 3	IPX 3
Motor
Typ	--	Likströmpermanentmagnetmotor Vridriktning höger
Spänning	V	24 24
Normspänning	A	22 22
Normeffekt	W	400 400
Varvtal	1/min	2750	2750
Skydd	--	IP 20	IP 20
Batteri
Typ	--	--	2x 12 V GiV
Kapacitet	Ah	--	60 (5h)
Vikt	kg --	23
Uppladdningstid vid helt urladdat batteri	h	--	12
Driftstid efter flera uppladdningar	h	--	ca. 1,5-2
laddare
Nätspänning	V~	--	230
Utgångsspänning	V	--	24
Laddström	A	--	10
Nätfrekvens	Hz	--	50/60
Elektrisk säkring
Säkringsbox	A	50 50
Säkring styrning	A	2	--
Djupurladdningsskydd	--	via relän	via relän
laddare		---	T4A / 250 V AC
Filter- och sugsystem
Flteryta findammfilter	m2	1,8	1,8
Användningskategori filter för ej hälsovådliga damm	--	L	L
Märkundertryck sugsystem	mbar	5	5
Märkvolymström sugsystem	l/s	45 45
Omgivningsförhållanden
Drifttemperatur	°C	-5 till +40	-5 till +40
Laddningstemperatur		---	Rumstemperatur
Luftfuktighet, ingen daggning	%	0 - 90	0 - 90
Beräknade värden enligt EN 60335-2-72
Ljudtrycksnivå LWA	dB(A)	71 71
Osäkerhet KDA	dB(A)	3	3
Ljudteffektsniva LWA + Osäkerhet KWA	dB(A)	88 88
Osäkerhet KWA		2	2
Hand-Arm Vibrationsvärde	m/s2	3,7	3,7
Osäkerhet K	m/s2	0,2	0,2

Tekniska ändringar förbehålls.
