KM 7540 W Bp - Vysávač Kärcher - Bezplatný návod na obsluhu

Typ produktu	Zametacia vysávačka elektrická na batérie
Značka	Kärcher
Model	KM 7540 W Bp (KM 75/40 W Bp)
Rozmery (D x Š x V)	S nadvihnutým riadidlami: 1430 x 750 x 1190 mm
Hmotnosť	Bez batérií: 79 kg / S batériami: 125 kg
Napájanie	2 batérie 12 V – 60 Ah (olovené GIV)
Výdrž	Približne 1,5 až 2 hodiny
Čas nabíjania	Približne 12 hodín
Nabíjačka	230 V~, výstup 24 V – 10 A
Kapacita nádoby na prach	40 litrov (max. zaťaženie 40 kg)
Šírka zametania	550 mm (bez bočných kief) / 750 mm (s bočnými kefami)
Rýchlosť zametania	4,5 km/h
Maximálny sklon	12 %
Plocha filtra	1,8 m² (kategória L)
Menovité podtlak	5 mbar
Menovitý prietok vzduchu	45 l/s
Hladina hluku	Akustický tlak LpA: 71 dB(A) / Akustický výkon LwA: 88 dB(A)
Vibrácie ruka-rameno	3,7 m/s²
Ochrana	IPX3 (ochrana proti striekajúcej vode)
Vhodné povrchy	Asfalt, betón, priemyselná podlaha, poter, dlažba
Hlavné funkcie	Zametanie projekciou, vysávanie s filtrom, vyberateľná nádoba, priehradka na hrubý odpad, nastaviteľné bočné kefy
Čistenie filtra	Integrovaný čistič filtra (potiahnutie rukoväte)
Bezpečnosť	Ochranný vypínač na kapote, hlavný spínač s kľúčom, parkovacia brzda
Údržba	Vyprázdnenie nádoby, čistenie filtra, kontrola kief a remeňov, nastavenie stopy zametania
Odporúčané príslušenstvo	Mäkké bočné kefy (6.905-626.0), tvrdé/antistatické rotačné kefy

Často kladené otázky - KM 7540 W Bp Kärcher

Aký typ batérie používa Kärcher KM 7540 W Bp?

Zariadenie používa dve olovené batérie GIV, každá 12 V, s kapacitou 60 Ah (odporúčaný typ bezúdržbový).

Ako spustiť zametací stroj?

Uvoľnite parkovaciu brzdu, otočte hlavný spínač do polohy 1. Kefy sa začnú otáčať. Na pohyb vpred potiahnite páku pohonu vpred.

Ako vyprázdniť nádobu na prach?

Zastavte stroj, vyberte kľúč. Potiahnite uzatváracie pútko nahor, vyberte nádobu, vyprázdnite ju (max. hmotnosť 40 kg), potom ju vložte späť a zatlačte pútko.

Ako vyčistiť prachový filter?

Niekoľkokrát potiahnite rukoväť čističa filtra (ťahadlo) umiestnenú na kryte filtra. Tým sa filter otrasie bez umývania.

Aký je postup výmeny rotačnej kefy?

Vypnite motor, vyberte nádobu a batérie, nakloňte stroj dopredu. Zdvihnite priehradku na hrubý odpad, zatlačte podložku a otočte kefu dopredu. Vyberte ju a vložte novú v súlade s pohonom.

Ako nastaviť stopu zametania?

Nechajte kefu bežať na prašnom povrchu. Stopa by mala tvoriť obdĺžnik široký 30 až 40 mm. Otvorte kryt a nastavte ľavú a pravú páku v otvoroch (hlbšie = širšie, vyššie = užšie).

Prečo stroj neštartuje?

Skontrolujte, či je kryt dobre zatvorený (spínač krytu), či sú batérie nabité a či je poistka ovládania (F2 2A) neporušená.

Aká údržba sa má vykonávať pravidelne?

Denne: skontrolujte opotrebenie kief a funkčnosť ovládacích prvkov. Týždenne: vyčistite filter, skontrolujte remene a tesnenia. Každých 100 h: kompletná kontrola v servise Kärcher.

Môžem použiť zametací stroj na vlhkých povrchoch?

Áno, otvorte klapku suchá podlaha/mokrá podlaha na ochranu filtra pred vlhkosťou. Nevysávajte výbušné alebo korozívne kvapaliny.

Aké príslušenstvo je k dispozícii pre tento model?

Kärcher ponúka mäkké bočné kefy (6.905-626.0), tvrdé (6.906-885.0) alebo antistatické rotačné kefy (6.906-950.0) a kobercovú súpravu s filtrom na vlákna (2.641-571.0).

NÁVOD NA OBSLUHU KM 7540 W Bp Kärcher

Možné nesprávne použitie

Vymontujte akumulátor

→ Zasuňte nádobu na nametené nečistoty.

Pred prvým použitím vášho zariadenia si prečítajte tento pôvodný návod na použitie, konajte podľa neho a uschovajte ho pre neskoršie použitie alebo pre ďalšieho majiteľa zariadenia.

Používanie výrobku v súlade sjeho určením	SK 1
Funkcia	SK 1
Všeobecné pokyny	SK 1
Bezpečnostné pokyny	SK	2
Ovládacie a funkčné prvky	SK	3
Pred uvedením do prevádzky	SK 4
Uvedenie do prevádzky	SK 5
Prevádzka	SK 5
Odstavenie	SK 6
Starostlivost' a údržba	SK 6
Príslušenstvo	SK 8
EÚ Vyhlásenie o zhode	SK 8
Pomoc pri poruchách	SK 9
Technické údaje	SK	10

Používanie výrobku v súlade s jeho určením

Používajte tento stroj výhradne podľa údajov v tomto návode na obsluhu.

– Tento zametací stroj je určený na zametanie znečistených plôch vo vnútorných a vonkajších priestoroch. – Prístroj je vhodný na priemyselné použitie, napr. v hoteloch, školách, nemocniciach, továrňach, obchodoch, kanceláriách a prenajatých priestoroch. – Pred použitím skontrolujte, či sa prístroj a jeho pracovné vybavenie nachádzajú v riadnom stave a či je zabezpečená ich prevádzková bezpečnosť. Pokiaľ nie je stav v poriadku, nesmie sa používať. – Zariadenie nie je vhodné na vysávanie zdraviu škodlivého prachu. – Na zariadení sa nesmú vykonávať zmeny. – Zariadenie je vhodné iba na povrchy uvedené v návode na použitie. – Smie sa jazdiť iba po plochách schválených pre použitie stroja dodávateľom alebo ním poverenými osobami. – Všeobecne platí: Nepribližovať sa s ľahko horľavými látkami do blízkosti stroja (Nebezpečenstvo výbuchu/požiaru).

Predvídateľné chybné používanie

– Nikdy nevysávajte výbušné kvapaliny, horľavé plyny ako aj neriedené kyseliny a rozpúšťadlá! K tomu patria benzín, rozpúšťadlá farieb alebo vykurovací olej, ktoré vírením s nasávaným vzduchom môžu tvoriť výbušné pary alebo zmesi, ďalej acetón, neriedené kyseliny a rozpúšťadlá, pretože porušujú materiály použité na prístroji. – Nikdy nezametajte/nevysávajte reaktívny kovový prach (napr. hliník, magnézium, zinok), v spojení so silne alkalickými alebo kyslými čistiacimi prostriedkami vytvára výbušné plyny. – Nenametať alebo nenasávať žiadne horiace alebo tlejúce predmety. – Zdržiavať sa v nebezpečnej zóne je zakázané. Prevádzka v priestoroch ohrozených výbuchom je zakázaná.

Vhodné povrchy

• Asfalt – Priemyselné podlahy – Podlahové krytiny
• Betón – Dlažobné kamene

Funkcia

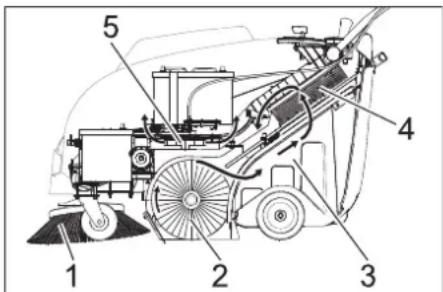

• Bočná kefa (1) čistí rohy a hrany zametanej plochy a prehadzuje nečistotu do dráhy zametacieho valca. – Rotujúci zametací valec (2) posúva nečistoty priamo do nádoby na smeti (3).
• Prach zvírený v nádobe sa oddeluje prachovým filtrom (4) a prefiltrovaný čistý vzduch sa odsáva pomocou odsávacieho ventilátora (5).

Všeobecné pokyny

Keď pri vybaľovaní zistíte chybu, ktorá vznikla pri preprave, informujte Vášho predajcu.

• Prečítajte si a dodržiavajte návod na obsluhu a bezpečnostné pokyny pracovných zariadení namontovaných na prístroji.
• Štítky s varovaním a upozornením, umiestnené na stroji, podávajú dôležité pokyny pre bezpečnú prevádzku. – Popri pokynoch v návode na obsluhu je potrebné zohľadniť aj všeobecné bezpečnostné predpisy vyplývajúce zo zákonov.

Príslušenstvo a náhradné diely

⚠NEBEZPEČENSTVO

Aby sa zabránilo vzniku nebezpečných situácií, môže opravy a výmenu náhradných dielov prístroja vykonávať len autorizované servisné stredisko.

– Používať možno iba príslušenstvo a náhradné diely schválené výrobcom. Originálne príslušenstvo a originálne náhradné diely zaručujú bezpečnú a bezporuchovú prevádzku stroja. - Ďalšie informácie o náhradných dieloch získate na stránke www.kaercher.com v oblasti Servis.

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obalové materiály láskavo nevyhadzujte do komunálneho odpadu, ale odovzdajte ich do zberne druhotných surovín.

Vyradené prístroje obsahujú hodnotné recyklovateľné látky, ktoré by sa mali opätovne využiť. Staré zariadenia preto láskavo odovzdajte do vhodnej zberne odpadových surovín.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na: www.kaercher.com/REACH

Záruka

V každej krajine platia záručné podmienky našej distribučnej organizácie. Prípadné poruchy vo vašom príslušenstve odstránime počas záručnej lehoty bezplatne, ak sú ich príčinou chyby materiálu alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe zariadenia láskavo obráťte na predajcu alebo na najbližší autorizovaný zákaznícky servis.

Použité symboly

⚠NEBEZPEČENSTVO

Pri bezprostredne hroziacom nebezpečenstve, ktoré spôsobí vážne zranenia alebo smrť.

ΔVÝSTRAHA

V prípade nebezpečnej situácie by mohla viesť k vážnemu zraneniu alebo smrti.

UPOZORNENIE

V prípade možnej nebezpečnej situácie by mohla viesť k ľahkým zraneniam alebo vecným škodám.

Symboly na prístroji

	Nevysávajte žiadne horľavé alebo žeravé predmety, napr. cigarety, zápalky alebo podobne.
	Nebezpečenstvo pomliaždenia a porezania na remeňoch, bočných kefách, nádržiach, posuvných ramenách.
	Nebezpečenstvo vzníku popálenínZabráňte kontaktu s týmito povrchmi počas prevádzky a v zahriatom stave.

Bezpečnostné pokyny

• Pred použitím skontrolujte, či sa prístroj a jeho pracovné vybavenie nachádzajú v riadnom stave a či je zabezpečená ich prevádzková bezpečnosť. Pokiaľ nie je stav v poriadku, nesmie sa používať. – Pri používaní tohto zariadenia v nebezpečných oblastiach (napr. čerpacích staniciach pohonných hmôt) dodržiavajte príslušné bezpečnostné predpisy. Prevádzka v priestoroch ohrozených výbuchom je zakázaná.
• Obsluha musí používať prístroj v súlade s určením. Musí zohľadniť miestne danosti a pri práci s prístrojom dávať pozor na tretie osoby, obzvlášť na deti.
• Pred začiatkom činností sa musí obslužný personál ubezpečiť, že sú všetky ochranné zariadenia namontované podľa predpisov a funkčné. – Obsluha prístroja je zodpovedná za úrazy spôsobené iným osobám a poškodenie ich majetku.
• Dávajte pozor na priliehavé oblečenie personálu. Noste pevnú obuv a zabráňte noseniu voľného oblečenia. – Pred spustením skontrolujte blízke okolie (napr. deti). Dávajte pozor na dostatočný výhľad! – Zabráňte používaniu stroja nepovolanými osobami. Vytiahnite kľúčik.
• Ak opustíte prístroj, zabezpečte ho proti neúmyselnému pohybu.
• Prístroj smú používať iba osoby, ktoré sú poučené o ovládaní alebo preukázali svoje schopnosti obsluhovať ho a sú výslovne poverené použitím.
• Tento prístroj nesmú používať osoby (vrátane detí) s obmedzenými telesnými, zmyslovými alebo duševnými schopnosťami alebo s nedostatkom skúseností a vedomostí.
• Deti musia mať dohľad, aby ste sa ubezpečili, že sa s prístrojom nehrajú.

V prípade príliš veľkého stúpania hrozí nebezpečenstvo prevrátenia.

– Pri stúpaní a jazde zo svahu jazdite iba do 12%.

Nebezpečenstvo prevrátenia na nestabilnom podklade.

• Strojom pohybujte výlučne na pevnom podklade. Nebezpečenstvo prevrátenia pri veľkom bočnom sklone.
• Naprieč smeru jazdy prekonávajte iba stúpania do 12%. Rýchlosť jazdy sa musí prispôsobiť príslušným podmienkam.

Bezpečnostné pokyny k preprave prístroja

• Pri prepravovaní prístroja zohľadnite jeho hmotnosť.
• Pred prepravou prístroja musíte odpojiť batériu a bezpečne upevniť prístroj.

Bezpečnostné pokyny k prístrojom na batérie

Upozornenie: Nárok na záruku vzniká iba vtedy, ak sa používajú batérie alebo nabíjacie prístroje, ktoré odporúča firma Kärcher.

– Bezpodmienečne je potrebné dodržiavať návod na obsluhu výrobcu batérie a nabíjačky. Pri manipulácii s batériami rešpektujte zákonné odporúčania. – Batérie nikdy nenechávajte stáť vo vybitom stave, ale ich nechajte čo najskôr znova nabit'. – Aby sa predišlo vzniku plazivých prúdov, udržiavajte batérie vždy čisté a suché. Chráňte pred nečistotami, napr. kovovým prachom. – Na batériu nekladte žiadne nástroje ani podobné veci. Skrat a nebezpečenstvo výbuchu. – Používajte vždy 2 batérie rovnakého typu! – V blízkosti batérie alebo v priestore nabíjačiek nikdy nemanipulujte s otvoreným plameňom, nevykonávajte práce, pri ktorých vznikajú iskry a nefajčite. Nebezpečenstvo výbuchu. – Používajte iba batérie so zakrytím pólov. V prípade potreby vymeňte kryty pólov. – Nedotýkajte sa horúcich dielcov, napríklad pohonového motora (riziko popálenia). – S kyselinou do batérií manipulujte opatrne. Dodržiavajte príslušné bezpečnostné predpisy! – Staré batérie je potrebné likvidovať podľa smernice EU 91/157 EHS tak, aby sa vyhovelo požiadavkám na ochranu životného prostredia.

– Pred čistením a údržbou prístroja, pred výmenou dielov alebo pred prestavovaním na inú funkciu je potrebné prístroj vypnúť a vytiahnuť kľúč. – Pri prácach na elektrickom zariadení je potrebné batériu na svorkách odpojiť. – Čistenie prístroja sa nesmie robiť prúdom vody z hadice alebo vodou pod vysokým tlakom (nebezpečenstvo skratu alebo iného poškodenia). – Opravy smú vykonávať iba schválené servisy alebo odborníci v tomto odbore, ktorí sú dôkladne oboznámení so všetkými relevantnými bezpečnostnými predpismi. – Dodržiavajte bezpečnostné kontroly podľa miestnych platných predpisov pre iné lokálne používané remeselné prístroje. – Práce na zariadení vždy vykonávajte s vhodnými rukavicami.

Bezpečnostné zariadenia

Kryt prístroja

Prístroj je vybavený kontaktným spínačom krytu, ktorý vypne motor, keď sa kryt prístroja otvorí.

⚠NEBEZPEČENSTVO

Nebezpečenstvo poranenia v dôsledku chybného kontaktného spínača krytu! Ak sa motor pri otvorení krytu prístroja nevypne, kontaktný spínač krytu má poruchu. Nepoužívajte prístroj a nechajte ho opraviť.

Hlavný spínač

→ V nebezpečných situáciách alebo na rýchle vypnutie prístroja otočte hlavný vypínač do polohy „0/OFF“. → Na zabezpečenie proti neúmyselnému uvedeniu do prevádzky otočte hlavný vypínač do polohy „0/OFF“ a vytiahnite kľúč.

Ovládacie a funkčné prvky

1 Hlavný vypínač 2 Páka na spúšťanie a zdvíhanie bočnej kefy 3 Uzatváracia skrutka veka prachového filtra 4 Uzatváracie rameno nádoby na smeti 5 Čistenie prachového filtra 6 Vlhká alebo suchá klapka

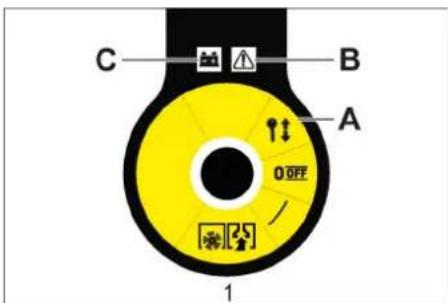

Hlavný vypínač

0/OFF Motor vyp
1 Motor zap
A	K lúčik vytiahnite
B Indikácia poruchy
C Zobrazenie stavu batérie

Kľúčik vytiahnite

→ Kľúčik hlavného vypínača otočte do polohy „0“ a vytiahnite.

Otvorenie krytu zariadenia

Upozornenie

Kryt stroja sa odblokuje kľúčikom hlavného vypínača.

→ Kľúč hlavného vypínača zasuňte do zámku krytu a otočte o 90° v smere pohybu hodinových ručičiek. → Zámok krytu na kľúči vytiahnite. → Otvorte kryt (kapotu) stroja.

Uzavretie krytu prístroja

→ Kryt stroja uzavrite, uzáver krytu sa uzamkne samočinne.

Pred uvedením do prevádzky

Pokyny k vykládke

⚠NEBEZPEČENSTVO

Nebezpečenstvo zranenia, poškodenia! Pri vykladaní rešpektujte hmotnosť prístroja!

Prázdna hmotnost' (transportná hmotnost')
KM 75/40 W Bp 79 kg
KM 75/40 W Bp Pack 125 kg
Prípustná celková hmotnost'
KM 75/40 W Bp 205 kg
KM 75/40 W Bp Pack 205 kg

Vyloženie

→ Odstráňte kartón. → Odstráňte drevené kliny zaistujúce kolesá a zariadenie zdvihnite ručne z palety. → Povoľte parkovaciu brzdu.

Montáž posuvného ramena

→ Uvoľnite skrutky. → Nastavte posuvné rameno. → Pritiahnite skrutky.

Montáž bočnej metly

Upozornenie: Pred sklopením zariadenia odoberte nádobu na smeti a posuvné rameno sklopte smerom dopredu. Prístroj neodstavujte na posuvnom ramene. → Bočnú metlu nasuňte na unášač a pevne ju priskrutkujte.

Batérie

Pri zaobchádzaní s batériami bezpodmienečne dodržiavajte nasledujúce výstražné upozornenia:

	Dodržiavajte pokyny uvedené na batérii, v návode na použitie a v prevádzkovom návode pre vozidlo!
	Používajte ochranné okuliare!
	Udržiavajte deti v dostatočnej vzdialenosti od kyselín a batérii!
	Nebezpečenstvo výbuchu!
	Oheň, iskry, otvorené svetlo a fajčenie sú zakázané!
	Nebezpečenstvo poleptania!
	Prvá pomoc!
	Výstražné upozornenie!
	Likvidácia!
	Nehádžte batérie do domového odpadu!

⚠️Nebezpečenstvo

Nebezpečenstvo výbuchu! Neodkladajte na batérie žiadne náradie alebo podobne, tzn. na koncové póly a prepojenia článkov.

⚠️Nebezpečenstvo

Nebezpečenstvo poranenia! Rany nikdy nevystavujte styku s olovom. Po práci na batériách si vždy umyte ruky.

⚠NEBEZPEČENSTVO

Nebezpečenstvo požiaru a explózie!

– Fajčenie a otvorený oheň sú zakázané. - Priestory, v ktorých sa batérie nabíjajú, sa musia dobre vetrať, pretože pri nabíjani vzniká vysoko explozívny plyn.

⚠️Nebezpečenstvo

Nebezpečenstvo poleptania!

• V prípade streknutia kyseliny do očí alebo na pokožku vypláchnite resp. spláchnite dostatočným množstvom čistej vody.
• Potom okamžite vyhl'adajte lékara. – Znečistený odev vyperte vo vode.

Odporúčané batérie

* Prístroj potrebuje 2 batérie

** v m³ *** v m³/h

Maximálne rozmery batérie

Odporúčané nabíjačky

	Objednávacie číslo
Nabijačka	6.654-225.0

Vloženie a pripojenie batérie

U verzie KM 75/40 R Bp Pack sú už nainštalované batérie a nabíjačka.

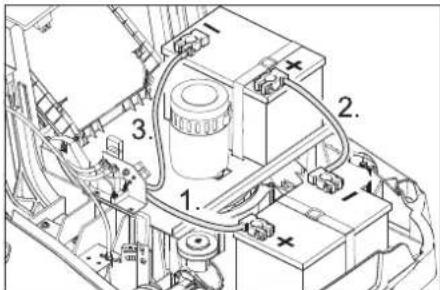

→ Otvorte kryt (kapotu) stroja. → Batériu postavte na nosič motora. → Batériu zaistite pomocou pridržiavacieho pásu.

Upozornenie: Skontrolujte, či sú póly batérie a svorky dostatočne chránené ochranným mazivom na póly.

Používajte iba batérie so zakrytím pólov. V prípade potreby vymeňte kryty pólov.

UPOZORNENIE

Pred uvedením zariadenia do prevádzky nabite batérie.

Nabíjanie batérií

⚠️Nebezpečenstvo

Nebezpečenstvo poranenia! Nabíjačka sa môže uviesť do prevádzky len, keď sieťový kábel nie je poškodený. Poškodený sieťový kábel je nutné nechať zo strany výrobcu, zákazníckeho servisu alebo kvalifikovaného pracovníka vymeniť.

⚠NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom. Použite vhodnú elektrickú sieť a istenie. Nabíjačku používajte len v suchých priestoroch s dostatočným vetraním.

Upozornenie: Doba nabíjania u vybitej batérie je asi 12 hodín.

⚠️Nebezpečenstvo

Upozornenie: Prístroj je sériovo vybavený batériou nevyžadujúcou údržbu.

→ Otvorte kryt prístroja.

Upozornenie: Nabíjačka je elektronicky regulovaná a samočinne ukončuje nabíjanie. Všetky funkcie prístroja sa počas procesu nabíjania automaticky prerušia.

1	Batéria nie je pripojená
2	Batéria prepólovaná
3	Batéria je hlboko vybitá
4	Problém s nabíjacou charakteristikou
5	Príliš horúci siet'ový zdroj
6	Chyba hardvéru
7	Chyba komunikácie (režim siet'ového zdroja)

Ak chcete zabezpečiť dlhú životnosť batérie, batéria by mala byť vždy plne nabitá.

→ Otvorte kryt (kapotu) stroja. → Pólovú svorku odpojte z mínusového pólu (-). → K batériám priskrutkujte spojovacie vedenie. → Pólovú svorku odpojte z plusového pólu (+). → Uvoľnite pridržiavací pás. → Vyberte batérie. → Použité batérie zlikvidujte podľa platných predpisov.

Uvedenie do prevádzky

Všeobecné pokyny

⚠NEBEZPEČENSTVO

Nebezpečenstvo poranenia! Pred vybratím nádoby na smeti stroj vypnite.

Upozornenie: Zariadenie uveďte do prevádzky iba s uzavretým krytom.

→ Zametací stroj postavte na rovnú plochu. → Zastavte motor. → Zatiahnite ručnú parkovaciu brzdu.

Dlhšie používanie zariadenia môže viesť k zlému prekrveniu rúk, spôsobeného vibráciami.

Nie je možné určiť všeobecne platnú dobu používania, pretože tá je závislá na viacerých ovplyvňujúcich sa faktoroch:

– Osobné dispozície k zlému prekrveniu (často studené prsty, mravčenie v prstoch).

– Nízka teplota okolia. Na ochranu rúk noste teplé rukavice.

– Pevnejšie držanie bráni prekrveniu.

- Neprerušovaná prevádzka pôsobí škodlivejšie ako práca s prestávkami.

V prípade pravidelného, dlhodobejšieho používania prístroja a v prípade opakovaného výskytu daných príznakov (napr. mravčenie v prstoch, studené prsty) odporúčame lekársku prehliadku.

Spustenie stroja

→ Povoľte parkovaciu brzdu. Naštartujte motor. → Hlavný vypínač otočte do polohy „1“. Upozornenie: Zametací valec a bočná metla sa otáčajú.

Jazda s prístrojom

Ísť dopredu

→ Potiahnite páku pre jazdu vpred. Upozornenie: Rýchlosť jazdy sa dá plynule regulovať polohou páky pre jazdu smerom dopredu.

Voľnobeh

→ Uvoľnite páku pre jazdu vpred. Zariadenie zostane stáť.

Prejazd prekážok

Prejazd pevne stojacich prekážok až do výšky 30 mm:

Prejazd pevne stojacich prekážok nad výšku 30 mm:

→ Prekážky smiete prechádzať iba s vhodnou rampou.

Zametanie

⚠️Nebezpečenstvo

Nebezpečenstvo poranenia! Pri otvorenej klapke hrubých nečistôt môže zametací valec odmršťovať kamene alebo štrk smerom dopredu. Dbajte na to, aby nedošlo k ohrozeniu osôb, zvierat alebo predmetov.

UPOZORNENIE

Nezametať žiadne baliace pásky, drôty a podobne, lebo môže dôjsť k poškodeniu mechaniky zametania.

Upozornenie: Aby ste dosiahli optimálny výsledok čistenia, mali by ste rýchlosť jazdy prispôsobiť daným podmienkam.

Zametanie s nadzdvihnutou klapkou hrubých nečistôt

Upozornenie: Pri zametaní väčších predmetov do výšky 50 mm, napr. cigaretové krabičky, sa musí krátko nadvihnúť klapka hrubých nečistôt.

Spustenie klapky hrubých nečistôt:

→ Uvoľnite páku na zdvihnutie klapky hrubých nečistôt.

Upozornenie: Optimálny výsledok čistenia je možné dosiahnuť iba pri úplne spustenej klapke hrubých nečistôt.

Zametanie s bočnou metlou

→ Páku na spúšťanie bočnej kefy presuňte smerom dopredu. Bočná kefa sa spustí.

Upozornenie: Počas prevádzky by sa mal zásobník na smeti vyprázdňovať v pravidelných intervaloch.

Upozornenie: Počas prevádzky by sa mal prachový filter čistiť v pravidelných intervaloch.

→ Uzavrite vlhkú alebo suchú klapku.

Zametanie vlhkej alebo mokrej podlahy

→ Vlhkú alebo suchú klapku otvorte.

Upozornenie: Filter je tak chránený pred vlhkosťou.

Zobrazenie stavu batérie

Zobrazenie stavu batérie zobrazuje počas prevádzky stav nabitia batérie:

úplné svieti zelená
30% zvyšnej kapacity svieti žltá
10% zvyšnej kapacity blíká červená
Ochrana hlbokého vybi-tia, zariadenie sa vypne	svieti červená

Indikácia poruchy

Indikácia poruchy zobrazuje, či na prístroji došlo k poruche:

→ Držiak čistenia filtra viackrát vytiahnite a zasuňte.

Vyprázdnenie nádoby na smeti

⚠NEBEZPEČENSTVO

Nebezpečenstvo poranenia! Pred vybratím nádoby na smeti stroj vypnite.

Upozornenie: Pri vyprázdňovaní nádoby na smeti dávajte pozor na to, aby sa tesniaca lišta nepoškodila.

Upozornenie: Maximálne prípustné zaťaženie nádoby na smeti je 40 kg.

→ Vyčistite prachový filter. → Uzatváracie rameno nádoby na smeti potiahnite smerom hore. → Vytiahnite nádobu na nečistoty. → Vyprázdnite nádobu na smeti. → Nádobu na smeti zasuňte. → Uzatváracie rameno nádoby na smeti zatlačte smerom dole.

Vypnutie prístroja

Zastaviť motor.

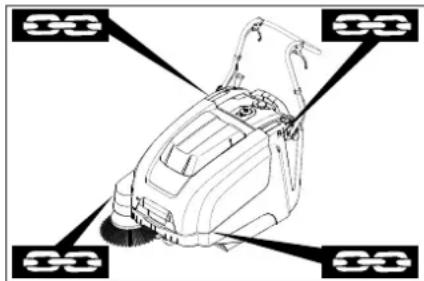

→ Zastavte motor. → Otočte kľúčik hlavného vypínača do polohy „0“ a vytiahnite ho. → Zatiahnite ručnú parkovaciu brzdu. → Kolesá zariadenia zaistite klinmi. → Zariadenie zaistite upínacími popruhmi alebo lanami. → Pri preprave vo vozidlách zariadenie zaistite proti zošmyknutiu a prevráteniu podľa platných smerníc.

1 Priestor na upevnenie nad posuvným ramenom 2 Priestor na upevnenie pod krytom zariadenia

Upozornenie: Dbajte na označenia pre upevňovacie oblasti na základnom ráme (symboly reťaze).

Upozornenie: Bowdenové alebo ťažné lanká sa nesmú zalomiť.

Uskladnenie

⚠NEBEZPEČENSTVO

Pokiaľ sa zametací stroj dlhšiu dobu nepoužíva, dodržujte prosím nasledujúce body:

→ Zametací stroj postavte na rovnú plochu. → Zastavte motor. → Otočte kľúčik hlavného vypínača do polohy „0“ a vytiahnite ho. → Zatiahnite ručnú parkovaciu brzdu. → Zametací stroj zaistite proti pohybu. → Zdvihnite zametací valec. Preto zasuňte obidve nastavovacie páky do najvyššieho otvoru. → Zdvihnite bočnú kefu. → Zametací stroj vyčistite zvnútra i zvonku. → Zariadenie odstavte na chránenom a suchom mieste.

→ Batérie odpojte. → Nabite batérie a po asi 2 mesiacoch dobite.

• Opravy smú vykonávať iba schválené servisy alebo odborníci v tomto odbore, ktorí sú dôkladne oboznámení so všetkými relevantnými bezpečnostnými predpismi. – Prenosné priemyselne použité prístroje podliehajú bezpečnostnému preskúšaniu podľa VDE 0701.

Čistenie

UPOZORNENIE

Nebezpečenstvo poškodenia! Čistenie stroja sa nesmie robiť prúdom vody z hadice alebo vodou pod vysokým tlakom (nebezpečenstvo skratu alebo iného poškodenia).

POZOR

Pred čistiacimi prácami odpojte kladný pól batérie.

Čistenie vnútra zariadenia

⚠️Nebezpečenstvo

Nebezpečenstvo poranenia! Noste masku ochrany proti prachu a ochranné okuliare.

→ Otvorte kryt (kapotu) stroja. → Zariadenie vyčistite handrou. → Zariadenie vyfúkajte stlačeným vzduchom. → Uzavrite kryt prístroja.

Vonkajšie čistenie zariadenia

→ Stroj zvonka očistite pomocou vlhkej handry namočenej do mierneho umývacieho roztoku.

Upozornenie: Nepoužívajte žiadne agresívne čistiace prostriedky.

Intervaly údržby

→ Skontrolujte, či zametací valec a bočná kefa nie sú opotrebené a či na nich nie je navinutý pásový odpad. → Skontrolujte funkciu všetkých ovládacích prvkov. → Skontrolujte funkciu všetkých kontroliek.

Týždenná údržba:

Upozornenie: Popis viď kapitola Údržbárske práce.

Upozornenie: Všetky servisné a údržbárske práce, ktoré sa pri údržbe robia u zákazníka, musí robiť kvalifikovaný odborník. V prípade potreby sa môžete kedykoľvek obrátiť na odborných predajcov firmy Kärcher.

Údržba po prvom mesiaci alebo 5 prevádzkových hodinách:

→ Vykonať prvú inšpekciu.

Údržba každých 50 prevádzkových hodín Údržba po každých 100 prevádzkových hodinách alebo polročne

Údržba každých 300 prevádzkových hodín Údržba po každých 500 prevádzkových hodinách alebo ročne

Upozornenie: Aby ste nestratili nárok na záruku, musíte počas záručnej doby všetky servisné a údržbárske práce nechať urobiť servisnej službe firmy Kärcher podľa zošitu údržby.

Údržbárske práce

Príprava:

→ Zametací stroj postavte na rovnú plochu. → Kľúčik hlavného vypínača otočte do polohy „0“ a vytiahnite. → Zatiahnite ručnú parkovaciu brzdu.

- 4 s. V tomto čase sa zdržiavať bezpodmienečne mimo zóny pohonu.

⚠VÝSTRAHA

Pred všetkými údržbárskymi a opravárenskými prácami nechať prístroj dostatočne ochladiť.

Nedotýkať sa horúcich dielcov, ako je pohonový motor.

POZOR

Prestavenie je potrebné, keď pri jazde do kopca je ťažná sila zariadenia nedostatočná.

→ Zatiahnite ručnú parkovaciu brzdu. → Odoberte nádobu na smeti. → Zo zametacieho valca odstráňte pásky alebo šnúry.

Výmena zametacieho valca

Výmena je potrebná, keď je z dôvodu opotrebenia štetín výsledok zametania zreteľne horší.

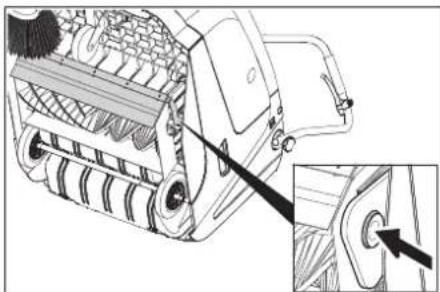

POZOR

Pred vyklopením prístroja vyberte batérie. Prístroj neukladajte na posuvné držadlo.

→ Zatiahnite ručnú parkovaciu brzdu. → Odoberte nádobu na smeti. → Vyberte batérie. → Zariadenie sklopte smerom dozadu.

Upozornenie: Pri montáži nového zametacieho valca sa musí nanovo nastaviť vyčistená plocha.

Preskúšanie a nastavenie plochy zametania zametacieho valca

→ Prejdite so zametacím strojom po rovnej a hladkej podlahe, ktorá je viditeľne znečistená prachom alebo posypaná kriedou → Zatiahnite ručnú parkovaciu brzdu. → Zametací valec nechajte otáčať asi 15-30 sekúnd. → Zametací stroj vpredu nadvihnite a prejdite do boku.

Tvar pozametanej plochy vytvára pravidelný pravouholník, ktorý je široký 30-40 mm.

Rozsah nastavenia (-) 1...10 (+)
Minimálna plocha zametania	1
Maximálna plocha zametania	10
Nový zametací valec	1...3

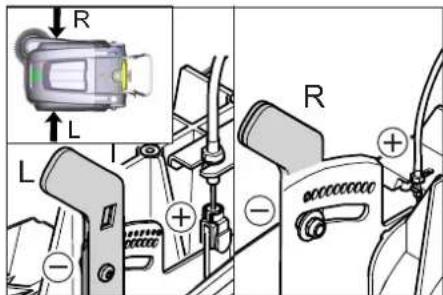

Nastavte pozametanú plochu:

→ Otvorte kryt (kapotu) stroja. → Prestavte ľavú a pravú nastavovaciu páku a nechajte zapadnúť do rovnakého otvoru.

– Nastavovaciu páku nechajte zapadnúť do hlboko ležiaceho otvoru (+): Zametaná plocha je väčšia – Nastavovaciu páku nechajte zapadnúť do vyššie ležiaceho otvoru (-): Zametaná plocha bude menšia → Skontrolujte pozametanú plochu.

Výmena bočnej kefy

Výmena je potrebná, keď je z dôvodu opotrebenia štetín výsledok zametania zreteľne horší.

Upozornenie: Pred sklopením zariadenia odoberte nádobu na smeti a posuvné rameno sklopte smerom dopredu. Prístroj neodstavujte na posuvnom ramene.

→ Vyskrutkujte 3 skrutky na spodnej strane bočnej metly. → Demontujte bočnú kefu. → Novú bočnú metlu nasuňte na unášač a pevne ju priskrutkujte.

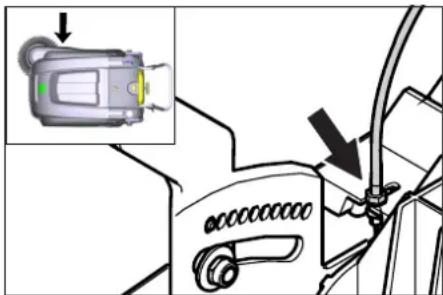

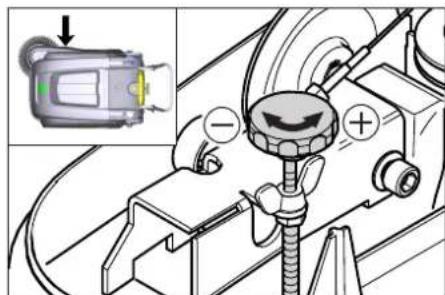

Nastavenie spúšťania bočnej metly

Prestavenie je potrebné, ak je z dôvodu opotrebenia štetín výsledok zametania bočnej metly zreteľne horší.

→ Otvorte kryt (kapotu) stroja. → Povoľte krídlové matice.

– Prestavenie je potrebné, ak sa klapka hrubých nečistôt nedá dostatočne ďaleko nadvihnúť. – Ak je výsledok zametania horší, napr. opotrebením prednej stieracej hrany, ťažné lanko sa musí trocha uvoľniť.

Nastavenie a výmena tesniacich líšt

Upozornenie: Pred sklopením zariadenia odoberte nádobu na smeti a posuvné rameno sklopte smerom dopredu. Prístroj neodstavujte na posuvnom ramene.

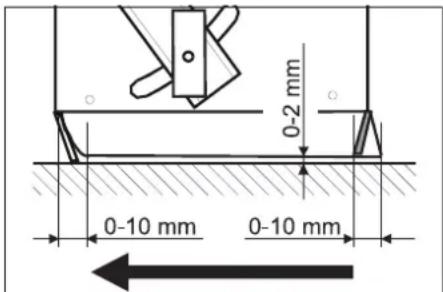

■ Predná tesniaca lišta → Uvoľnite upevnenie tesniacej lišty. → Nastavte alebo vymeňte tesniacu lištu.

→ Odstup tesniacej lišty od podlahy nastavte tak, aby sa rozpínala po celej šírke 0–10 mm smerom dozadu. → Vyrovnajte tesniacu lištu. → Dotiahnite upevnenie tesniacej lišty. ■ Zadná tesniaca lišta → Odoberte nádobu na smeti. → Uvoľnite upevnenie tesniacej lišty. → Nastavte alebo vymeňte tesniacu lištu. → Odstup tesniacej lišty od podlahy nastavte tak, aby sa rozpínala po celej šírke 0–10 mm smerom dozadu. → Dotiahnite upevnenie tesniacej lišty. ■ Bočné tesniace lišty → Uvoľnite upevnenie tesniacej lišty. → Nastavte alebo vymeňte tesniacu lištu. → Vsuňte podložku o hrúbke maximálne 2 mm, aby sa nastavila vzdialenosť od podlahy. → Vyrovnajte tesniacu lištu. → Dotiahnite upevnenie tesniacej lišty.

→ Uzatváraciu skrutku krytu prachového filtra naskrutkujte oproti zmyslu pohybu hodinových ručičiek. → Zdvihnite veko prachového filtra. → Vymeňte prachový filter. Dbajte na správnu montážnu polohu prachového filtra (viď obrázok). → Uzatváraciu skrutku naskrutkujte až po doraz.

UPOZORNENIE

Ak sa uzatváracia skrutka nenaskrutkuje až po doraz, môže dôjsť k poškodeniu.

Upozornenie: Pri montáži nového filtra dbajte na to, aby lamely zostali nepoškodené.

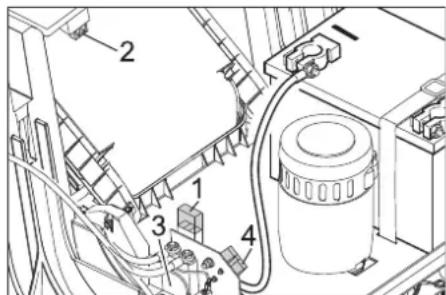

Výmena poistky/relé

■ KM 75/40 W Bp

→ Otvorte kryt prístroja. → Vymeňte chybnú poistku alebo relé. ■ KM 75/40 W Bp Pack

Poistka sa nachádza na svorke pólu batérie.

Príslušenstvo

Bočná metla, mäkká 6.905-626.0

Na jemný prach vo vnútri, odolná voči vlhkosti.

S prírodnými štetinami: špeciálne na za-metanie jemného prachu na hladkýchpodlahách na vnútorných plochách.Nie odolné voči vlhkosti, nepoužívať naabrazívne povrchy!

Na plochy s možnost'ou statických výbo- jov ako koberce alebo umelé trávniky

Zametacia jednotka ko-bercov

2.641-571.0

EÚ Vyhlásenie o zhode

Týmto vyhlasujeme, že ďalej označený stroj zodpovedá na základe jeho koncepcie a konštrukcie a takisto vyhotovenia, ktoré sme dodali, príslušným základným požiadavkám na bezpečnosť uvedeným v smerniciach EÚ. Pri zmene stroja, ktorá nebola nami odsúhlasená, stráca toto vyhlásenie svoju platnosť.

Príslušné smernice EÚ:

Uplatňované národné normy:

---

Uplatňované postupy posudzovania zhody:

2000/14/ES: Príloha V

Podpísaní konajú z poverenia a s plnou mocou predstavenstva.

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher SE & Co. KG

Porucha Odstránenie
Stroj sa nedá naštartovať	Kontaktný spínač krytu vypol prístroj. Zatvorenie krytu prístroja
	Nabljanie batérilí
	Kontrola poistky preťaženia
	Informovať servis KÄRCHER
Motor beží, ale prístroj sa nehýbe N	Nastavenie lanka bowdenu pohonu pojazdu
	Kontrola klinového remeňa
	Informovať servis KÄRCHER
Zariadenie pri prekonávaní stúpa-nia zostáva stát'	Prekonávať jazdnú dráhu s menším stúpaním
	Kontrola poistky preťaženia
	Nastavenie lanka bowdenu pohonu pojazdu
	Kontrola klinového remeňa
	Informovať servis KÄRCHER
Zametací valec zostane stát', indi-kácia poruchy sa rozsvieti na čer- veno	Hlavný vypínač otočte do polohy „OFF“, kefku skontrolujte na prítomnosť zaklinených predmetov. Prípadne prejdite dráhu s menším stúpaním. Hlavný vypínač opát' zapnite. Po štvornásobnom zo-pakovaní tohto procesu vykoná riadenie nútenú prestávku v dlžke 2 minút z dôvodu vychladnutia. Počas tejto doby nie je možné zariadenie spustit'.
Prístroj nečistí správne	Skontrolujte opotrebovanie zametacieho valca a bočnej kefy, poprípade ich vymeňte
	Kontrola funkcie klapky hrubých nečistôt
	Uvoľnenie bowden klapky hrubých nečistôt (regulačná skrutka)
	Skontrolovať napnutie a funkciu reťaze, príp. vymenit'
	Nastavenie pozametanej plochy
	Výmena zametacieho valca
	Informovať servis KÄRCHER
Stroj práši Kontrola funkcie klapky	hrubých nečistôt
	Uvoľnenie bowden klapky hrubých nečistôt (regulačná skrutka)
	Kontrola, čistenie alebo výmena prachového filtra Nevymývajte prachový filter .
	Vyprázdníte nádobu na smeti
	Vymeniť tesniaci profil na nádobe na nečistoty
	Kontrola tesnenia prachového filtra
	Kontrola tesniacich lišt, či nie sú opotrebované, v prípade potreby nastaviť alebo vymeniť
Nesprávne zametanie na okraji	Nastavenie spúšťania bočnej metly
	Výmena bočnej kefy
	Spustenie bočnej kefy na zem
	Kontrola remeňa pohonu bočnej kefy
	Informovať servis KÄRCHER
Zdvíhanie bočnej metly nefunguje	Kontrola t’ažného lanka zdvíhania bočnej metly
	Informovať servis KÄRCHER
Nový zametací valec sa dotýka ná-doby na smeti	Korekcia nastavenia plochy zametania, preto nechajte obidve nastavovacie páky zapadnút do prí-slušneho vyššie ležiaceho otvoru (1...3)

Technické údaje

		KM 75/40 W Bp KM 75/40 W Bp Pack
Údaje o zariadení
DÍžka x Šírka x Výška (posuvné rameno vyklopené)	mm	1430 x 750 x 1190	1430 x 750 x 1190
DÍžka x Šírka x Výška (posuvné rameno zaklopené)	mm	1160 x 750 x 930	1160 x 750 x 930
Hmotnosť (bez batérie) kg 79 79
Hmotnosť (s batériou) kg 125 125
Pripustná celková hmotnosť kg 205 205
Rýchlost’ jazdy a zametania	km/h	4,5	4,5
Stúpavosť (max.)	%	12	12
Priemer zametacích valcov	mm 265 265
Priemer bočnej kefy	mm	410	410
Max. výkon plochy	m3/h	3400	3400
Pracovná šírka bez bočnej kefy	mm	550	550
Pracovná šírka s bočnou metlou	mm	750	750
Objem nádoby na smeti	l	40 40
Druh krytia chránené proti kvapkajúcej vode	--	IPX 3	IPX 3
Motor
Typ	--	Jednosmerný motor s permanentným magnetomSmer otáčania vpravo
Napätie	V	24 24
Menovitý průd	A	22 22
Menovitý výkon	W	400 400
Otáčky	1/min	2750	2750
Druh krytia	--	IP 20	IP 20
Batéria
Typ	--	--	2x 12 V GiV
Kapacita	Ah	--	60 (5h)
Hmotnosť	kg	--	23
Nabíjačka pri úplne vybitej batérií	h	--	12
Trvanie prevádzky po viacnásobnom nabití	h	--	ca. 1,5-2
Nabíjačka
Sieťové napätie	V~	--	230
Výstupné napätie	V	--	24
Nabíjací průd	A	--	10
Sieťová frekvencia	Hz	--	50/60
Elektrické istenie
Centráline	A	50 50
Poistka riadiaceho systému	A	2	--
Ochrana proti hlbokému vybitiu	--	pomocou relé	pomocou relé
Nabíjačka		---	T4A / 250 V AC
Filter a vysávací systém
Filtračná plocha jemného prachového filtra	m2	1,8	1,8
Kategória použitia filtra pre prach, ktorý nie je škodlivý pre zdravie	--	L	L
Menovitý podtlak vysávacieho systému	mbar	5	5
Menovitý objemový průd vysávacieho systému	l/s	45 45
Podmienky okolia
Prevádzková teplota	°C	-5 až +40	-5 až +40
Nabíjacia teplota		--- Izbová teplota
Vlhkosť vzduchu, bez rosenia	%	0 - 90	0 - 90
Zistené hodnoty podľa EN 60335-2-72
Hlučnosť LpA	dB(A)	71 71
Nebezpečnosť KpA	dB(A)	3	3
Hlučnosť LWA + nebezpečnosť KWA	dB(A)	88 88
Nebezpečnosť KWA		2	2
Hodnota vibrácí v ruke/ramene	m/s2	3,7	3,7
Nebezpečnosť K	m/s2	0,2	0,2

Technické zmeny vyhradené.

⚠️ Pred prvým použitím vášho zariadenia si prečítajte tieto originálne návody na obsluhu, postupujte podľa nich a uschovajte ich pre neskoršie použitie alebo pre ďalšieho vlastníka.

Určené použitie ..... SK 1

Funkcia....SK 1

Všeobecné poznámky ..... SK 1

Bezpečnostné pokyny .... SK 2

Ovládacie a funkčné prvky SK 3

Pred prvým použitím .... SK 4
