Typ produktu	Mokrý a suchý vysávač pre priemyselné a profesionálne použitie
Značka	Kärcher
Model	IVR-L 65/24-2 Tc
Rozmery (D x š x v)	737 x 532 x 1326 mm
Typická prevádzková hmotnosť	44 kg
Objem nádrže	65 L
Elektrické napájanie	220-240 V / 50-60 Hz / 2400 W / 16 A
Maximálny prietok vzduchu	2 x 74 l/s
Maximálny podtlak	23 kPa (230 mbar)
Menovitá šírka hadice	DN50
Hladina akustického tlaku	67 dB(A)
Vibrácie (ruka-rameno)	< 2,5 m/s²
Dĺžka sieťového kábla	10 m
Trieda ochrany	I
Hlavné funkcie	Nasávanie olejových kvapalín, chladiacich mazív, triesok, horľavých kvapalín (bod vzplanutia >55°C), prachu a hrubých nečistôt
Použitie	Priemyselné (skladovacie priestory, výroba) a profesionálne (hotely, školy, nemocnice, továrne, obchody, kancelárie, požičovne)
Údržba a čistenie	Pravidelne oplachovať zariadenie a príslušenstvo, po každom použití vyprázdniť, nechať vyschnúť s otvorenou nádržou, vymeniť filter v prípade poškodenia
Bezpečnosť	Nenasávať škodlivý prach, chrániť pred dažďom, používať iba v interiéri, pred uvedením do prevádzky skontrolovať ekvipotenciálne spojenia, po použití odpojiť
Náhradné diely a opraviteľnosť	Používať výhradne originálne príslušenstvo a náhradné diely Kärcher, dostupné na www.karcher.com
Všeobecné informácie	Záruka podľa podmienok krajiny, vyhlásenie o zhode EÚ k dispozícii, pred prvým použitím si prečítať návod na obsluhu

Často kladené otázky - IVR-L 65/24-2 Tc Kärcher

Aké typy kvapalín môžem nasávať pomocou Kärcher IVR-L 65/24-2 Tc?

Môžete nasávať olejové kvapaliny, chladiace mazivá, triesky, ako aj horľavé kvapaliny s bodom vzplanutia nad 55 °C. Nenasávajte horľavé kvapaliny (bod vzplanutia <55 °C) ani škodlivý prach.

Ako vyprázdniť nádrž na kvapalinu?

Vypnite zariadenie a odpojte sieťovú zástrčku. Preveďte ho k zariadeniu na likvidáciu kvapalín. Nádrž môžete vyprázdniť buď cez vypúšťaciu hadicu (odpojte ju od rýchlospojky a držte nad zbernou nádobou), alebo prevrátením nádrže (pre variant Tc otvorte aretáciu a prevráťte pomocou riadidiel). Obsah zlikvidujte v súlade s právnymi predpismi.

Ako často treba čistiť filter?

Filter je potrebné pravidelne kontrolovať. Ak sací výkon klesne, filter vyčistite. Vymeňte ho, ak je poškodený. Pri výmene filtra odstráňte saciu hlavu, povoľte upínacie krúžky, odstráňte malý deflektorový plech, potom vymeňte filter a uistite sa, že je správne vložený.

Môžem zariadenie používať vonku?

Nie, zariadenie sa smie používať iba v interiéri. Chráňte ho pred dažďom a neskladujte ho vonku. Pri vysokej vlhkosti môže dôjsť ku skratu.

Čo robiť, ak motor neštartuje?

Skontrolujte zásuvku a poistku elektrického napájania. Skontrolujte tiež sieťový kábel a zástrčku zariadenia. Ak problém pretrváva, kontaktujte zákaznícky servis.

Ako prepravovať a skladovať zariadenie?

Pri preprave berte do úvahy hmotnosť (44 kg). Zariadenie vo vozidlách zaistite proti kĺzaniu a prevráteniu. Skladujte len v interiéri. Po použití nádrž vyprázdnite a vyčistite, potom nechajte zariadenie vyschnúť s otvorenou nádržou.

Aká je kapacita nádrže?

Nádrž má objem 65 litrov. Pozor: neprekračujte maximálnu úroveň naplnenia označenú červenou značkou na vypúšťacej hadici, inak hrozí rýchle pretečenie.

Je zariadenie vhodné na nasávanie jemného prachu?

Nie, zariadenie nie je určené na nasávanie jemného prachu. Je vhodné na hrubý prach a nečistoty, ako aj na uvedené kvapaliny. Nikdy nenasávajte škodlivý prach.

Aké príslušenstvo je súčasťou dodávky?

Rozsah dodávky skontrolujte pri vybaľovaní. Spravidla zahŕňa saciu hlavu, nádrž, vypúšťaciu hadicu, saciu hadicu, základné príslušenstvo a sieťový kábel. Podrobné informácie nájdete v návode alebo na www.karcher.com.

Ako udržiavať zariadenie, aby sa zabránilo množeniu mikróbov?

Pravidelne oplachujte zariadenie a príslušenstvo vhodnou tekutinou a nechajte vyschnúť. Po použití nenechávajte v zariadení kvapaliny. Pri odstraňovaní usadenín noste ochranný odev, najmä ak boli použité vodné chladiace mazivá.

NÁVOD NA OBSLUHU IVR-L 65/24-2 Tc Kärcher

Používanie v súlade s účelom ..... 114

Ochrana životného prostredia.... 114

Príslušenstvo a náhradné diely...... 114

Rozsah dodávky 115

Opis prístroja.... 116

Uvedenie do prevádzky 116

Prevádzka 116

Ukončenie prevádzky.... 117

Preprava 117

Skladovanie 117

EÚ vyhlásenie o zhode 119

Všeobecné upozornenia

Pred prvým použitím vášho prístroja si prečítajte tento preklad pôvodného návodu na prevádzku, konajte v súlade s ním a uchovajte ho pre neskoršie použitie alebo pre nasledujúcich vlastníkov.

• Pred prvým uvedením do prevádzky si bezpodmienečne prečítajte bezpečnostné pokyny č. 5.956-249.0.
• Pri nedodržaní návodu na obsluhu a bezpečnostných pokynov môže dôjsť k poškodeniu prístroja a ohrozeniu obsluhy a iných osôb.
• V prípade poškodenia počas prepravy okamžite informujte predajcu.

Používanie v súlade s účelom

⚠️VÝSTRAHA

Prístroj nikdy nepoužívajte na vysávanie zdraviu škodlivého prachu.

POZOR

Skrat zapríčinený vysokou vlhkosťou vzduchu

Poškodenie prístroja

Prístroj používajte len vo vnútorných priestoroch.

Prístroj je určený na:

• Odsávanie kvapalín s obsahom oleja, chladiacich mazív a triesok.
• Odsávanie horľavých kvapalín (bod vzplanutia vyšší ako 55 °C).
• Odsávanie nevýbušných látok.
• Odsávanie prachu a hrubých nečistôt.
• Priemyselné používanie, napríklad v skladových a výrobných priestoroch.
• Remeselné používanie, napr. v hoteloch, školách, nemocniciach, továrňach, obchodoch, kanceláriách a prenajatých priestoroch.

Prístroj nie je určený na:

• Vysávanie jemného prachu. - Odsávanie horľavých kvapalín (horľavé, ľahko horľavé, vysoko horľavé podľa smernice o nebezpečných látkach 67/548/EHS) (bod vzplanutia nižší ako 55 °C), ako aj zmesí horľavých prachov s horľavými kvapalinami.

Akékoľvek iné použitie sa považuje za neodborné.

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obaly zlikvidujte ekologickým spôsobom.

Elektrické a elektronické prístroje obsahujú cenné recyklovateľné materiály a často aj komponenty, akými sú napr. batérie, akumulátory alebo olej, ktoré môžu pri nesprávnej manipulácii alebo likvidácii predstavovať potenciálne nebezpečenstvo pre ľudské zdravie a životné prostredie. Tieto komponenty sú však potrebné pre správnu prevádzku prístroja.

Prístroje označené týmto symbolom nesmú byť likvidované spolu s domovým odpadom.

Informácie o obsiahnutých látkach (REACH)

Aktuálne informácie o obsiahnutých látkach sú uvedené na: www.kaercher.de/REACH

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne náhradné diely, pretože takéto

komponenty zaručujú bezpečnú a bezporuchovú prevádzku zariadenia.

Informácie o príslušenstve a náhradných dieloch sa nachádzajú na stránke www.kaercher.com.

Rozsah dodávky

Pri rozbaľovaní skontrolujte, či je obsah kompletný. V prípade chýbajúceho príslušenstva alebo pri výskyte poškodení spôsobených prepravou informujte Vášho predajcu.

Bezpečnostné zariadenia

Stupne nebezpečenstva

⚠NEBEZPEČENSTVO

- Upozornenie na bezprostredne hroziace nebezpečenstvo, ktoré vedie k ťažkým fyzickým poraneniam alebo k smrti.

⚠VÝSTRAHA

- Upozornenie na možnú nebezpečnú situáciu, ktorá môže viesť k ťažkým fyzickým poraneniam alebo k smrti.

⚠UPOZORNENIE

- Upozornenie na možnú nebezpečnú situáciu, ktorá môže viesť k ľahkým fyzickým poraneniam.

POZOR

- Upozornenie na možnú nebezpečnú situáciu, ktorá môže viesť k vecným škodám.

Bezpečnostné pokyny

⚠️VÝSTRAHA

• Prístroj nie je určený na odsávanie zdraviu škodlivého prachu.
• Prístroj chráňte pred dažďom. Prístroj neskladujte vonku.
• Pred každým uvedením do prevádzky skontrolujte, či sú pripojené vedenia vyrovnávacieho napätia (uzemňovací vodič).

⚠UPOZORNENIE

- Po každom použití vypnite prístroj a vytiahnite sieťovú zástrčku.

POZOR

• Prístroj používajte len vo vnútorných priestoroch.
• Nebezpečenstvo pomliaždenia! Ak nasadzujete alebo odoberáte nasávaciu hlavu, filtračnú jednotku alebo zásobník, vždy noste ochranné rukavice.

Pri výmene filtračnej jednotky alebo zásobníka vždy noste ochranné rukavice.

• Nebezpečenstvo poškodenia! Nikdy nevysávajte bez filtra alebo s poškodeným filtrom.
• Ak obsluhujete prístroj, vždy noste ochrannú obuv.
• Prístroj uvádzajte do pohybu vždy len v krokovej rýchlosti a prípadne vo dvojici v zvažujúcom sa teréne.
• Dbajte na to, aby pri výmene dielov príslušenstva nevychádzal z prístroja žiadny prach.

POZOR

Nebezpečenstvo poranenia

Nebezpečenstvo pomliaždenia sklopením zásobníka tekutín.

Nebezpečenstvo pomliaždenia sklopením zásobníka tekutín.

Reakcia v prípade núdze

⚠NEBEZPEČENSTVO

Nebezpečenstvo poranenia a poškodenia pri vysávaní horľavých materiálov, pri skrate alebo iných chybách elektrického systému

V prípade núdze vypnite prístroj a vytiahnite sieťovú zástrčku.

Elektrická prípojka

Prístroj pripojte len na elektrickú prípojku, ktorú inštaloval odborný elektrikár v zmysle IEC 60364. Prípojné hodnoty, pozrite si Technické údaje a typový štítok. Použitie predlžovacieho kábla nie je dovolené.

⚠NEBEZPEČENSTVO

Pred každým použitím prístroja skontrolujte sieťový pripojovací kábel prístroja. Nepoužívajte prístroj s poškodeným sieťovým pripojovacím káblom. Poškodený kábel si dajte vymeniť odborným elektrikárom.

Symboly na prístroji

Značka maximálneho prípustného stavu naplnenia kvapaliny

Pozrite si kapitolu Kontrola indikátora stavu naplnenia.

POZOR

Nebezpečenstvo poškodenia prístroja

Vytekajúca voda v dôsledku prekročenia maximálneho stavu naplnenia.

Vyprázdnite prístroj pred tým, ako je dosiahnutý maximálny stav naplnenia.

Opis prístroja

Obrázok sa nachádza na strane s grafikami, obrázok A.

① Otočné kolieska s parkovacou brzdou ② Značka maximálneho stavu naplnenia ③ Vypúšťacia hadica ④ Nádrž na kvapalinu ⑤ Držadlo na posúvanie ⑥ Usmerňovací plech ⑦ Malý usmerňovací plech ⑧ Filter ⑨ Nasávacia hlava ⑩ Prípojka nasávacej hadice ⑪ Spínač prístroja ⑫ Blokovanie nasávacej hlavy ⑬ Sieťový kábel ⑭ Vyklápací podvozok (iba variant Tc) ⑮ Držiak príslušenstva ⑯ Páka na odblokovanie (iba variant Tc)

Uvedenie do prevádzky

Obrázky sú uvedené na strane s grafikami.

1. Prístroj uveďte do pracovnej polohy.
2. Ak je to potrebné, zaistite prístroj parkovacou brzdou.
3. Zaistite správne nasadenie nasávacej hlavy.
4. Nasávaciu hadicu zasuňte do prípojky nasávacej hadice.
5. Požadované príslušenstvo nasuňte na nasávaciu hadicu.

Obrázok B

Prevádzka

Obrázok sa nachádza na strane s grafikami.

1. Zasuňte sieťovú zástrčku do zásuvky.
2. Prístroj zapnite hlavným vypínačom.

Obrázok C

Prístroje s jedným motorom (IVR-L...-1)

Obrázok D

Prístroje s dvoma motormi (IVR-L...-2)

Upozornenie

Prevádzka s jedným motorom

Dvojmotorové hnacie jednotky je možné prevádzkovať aj len s jednou turbínou.

1. Spustite vysávanie.

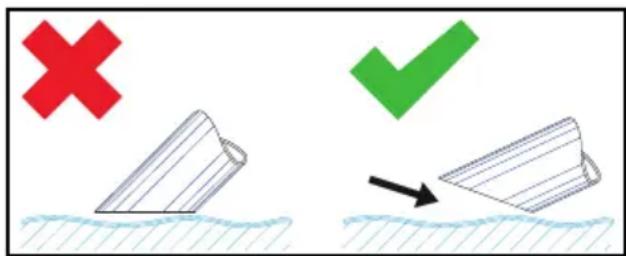

Proces vysávania

Pri vysávaní tekutín ponorte príslušenstvo iba do polovice, aby sa vedelo dopraviť aj dostatočné množstvo vzduchu.

Kontrola indikátora stavu naplnenia

Obrázok sa nachádza na strane s grafikami Obrázok E

Upozornenie

Červené označenie na výpustnej hadici ukazuje maximálnu prípustnú hladinu naplnenia.

POZOR

Nebezpečenstvo poškodenia prístroja

Preplnenie nádrže na kvapalinu naplnením za niekoľko sekúnd.

Pri odbere veľkého množstva kvapaliny neustále kontrolujte stav naplnenia nádrže na kvapalinu.

Obrázok sa nachádza na strane s grafikami

1. Vypnite prístroj a odpojte ho od napájania.
2. Presuňte prístroj k zariadeniu na likvidáciu kvapalín.
3. Vyprázdnite nádrž na kvapalinu:

a) Odpojte vypúšťaciu hadicu na hornej hadicovej spojke.

Obrázok F

1. Obsah zlikvidujte alebo znovu použite v súlade s platnými zákonnými ustanoveniami.

Obrázky sa nachádzajú na strane s grafikami

1. Vypnite prístroj a odpojte ho od napájania.
2. Presuňte prístroj k zariadeniu na likvidáciu kvapalín.
3. Odstráňte nasávaciu hlavu (pozrite si kapitolu Odoberte nasávaciu hlavu).
4. Odstráňte všetky diely príslušenstva.
5. Pripravte nádrž na kvapalinu na vyprázdnenie:

- Pomocou vyklápacieho zariadenia Tc (iba variant Tc)

a Otvorte blokovanie nádrže na kvapalinu.

Obrázok G

1. Vyklopte nádrž pomocou posuvnej tyče. Obrázok H
2. Obsah zlikvidujte alebo znovu použite v súlade s platnými zákonnými ustanoveniami.
3. Nasaďte a zaistite nasávaciu hlavu.

Obrázok sa nachádza na strane s grafikami Upozornenie

V dôsledku chladiacich mazadiel na báze vody môžu vzniknúť zárodky baktérií. Pri odstraňovaní týchto znečistení a usadenín používajte vhodný ochranný odev.

1. Vyprázdnite nádrž.
2. Odstráňte usadeniny v nádobe.
3. Usadeniny zlikvidujte v súlade s platnými predpismi.

Odoberte nasávaciu hlavu

Obrázky sú uvedené na strane s grafikami

1. Vypnite prístroj a odpojte ho od elektrickej siete.
2. Otvorte blokovacie zariadenie nasávacej hlavy.

Obrázok I

1. Vyberte nasávaciu hlavu a položte ju na stranu.

Ukončenie prevádzky

1. Prístroj vypnite pomocou tlačidla zapnutia/vypnutia
2. Vyprázdnite a vyčistite zásobník tekutín.
3. Odmontujte príslušenstvo a príp. vyčistite a usušte.

Upozornenie

Vysávať vyprázdnite po každom používaní. Vysávač vysušte pri otvorenom zásobníku.

Preprava

⚠UPOZORNENIE

Nebezpečenstvo zranenia a poškodenia Pri skladovaní a preprave dbajte na hmotnosť prístroja.

1. Pri preprave vo vozidlách prístroj zaistite proti zošmyknutiu a prevráteniu v zmysle platných smerníc.

Skladovanie

⚠UPOZORNENIE

Nebezpečenstvo zranenia a poškodenia Pri skladovaní a preprave dbajte na hmotnosť prístroja.

1. Prístroj skladujte len vo vnútorných priestoroch.

1. Zariadenie a príslušenstvo v pravidelných intervaloch vypláchnite vhodnou kvapalinou a nechajte vysušiť.
2. Na zabránenie vzniku usadenín, nenechajte v prístroji žiadnu tekutinu.
3. Pri dlhších prevádzkových prestojoch otvorte kryt, aby sa vyparila zvyšková vlhkosť.
4. V prípade poškodenia vymeňte filter.

Výmena filtra

Obrázky sú uvedené na strane s grafikami Obrázok J

1. Odstráňte nasávaciu hlavu (pozrite si kapitolu Odoberte nasávaciu hlavu).
2. Povoľte skrutky upínacích krúžkov.
3. Vyberte malú nárazovú platňu.
4. Vyberte a vymeňte filter.
5. Nasaďte nový filter. Dávajte pritom pozor, aby sa filter nasadil správne.
6. Nasaďte a pripevnite upínacie krúžky.

Pomoc pri poruchách

⚠NEBEZPEČENSTVO

Nebezpečenstvo poranenia

Nebezpečenstvo neúmyselného nábehu prístroja a nebezpečenstvo zásahu elektrickým prúdom Pred všetkými prácami na prístroji vypnite prístroj a vytiahnite sieťovú zástrčku. Všetky kontroly a práce na elektrických dieloch dajte vykonať odborníkom.

Motor (sacia turbína) nenabehne

• Skontrolujte zásuvku a poistku napájania prúdom.
• Skontrolujte sieťový kábel a sieťovú zástrčku prístroja.

Sacia sila klesá

Dýza, nasávacia rúra alebo nasávacia hadica sú zablokované.

• Skontrolujte a príp. vyčistite dýzu, nasávaciu rúru alebo nasávaciu hadicu. Filter je znečistený.
• Vyčistite filter.

Vyprázdnenie zásobníka tekutín trvá dlho

Výpustná hadica je pomliaždená, stlačená alebo zapchaná.

- Skontrolujte a príp. vyčistite výpustnú hadicu.

Zákaznícky servis

V prípade, že sa porucha nedá odstrániť, prístroj musí skontrolovať zákaznícky servis.

Záruka

V každej krajine platia záručné podmienky vydané našou príslušnou distribučnou spoločnosťou. Prípadné poruchy vášho prístroja odstránime v rámci záručnej doby zadarmo, pokiaľ ich príčinou boli materiálové alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe obráťte na svojho predajcu alebo na najbližšie autorizované servisné stredisko.

(adresa je uvedená na zadnej strane) Ďalšie informácie o záruke (ak sú k dispozícii) nájdete v sekcii Servis na vašej miestnej webovej stránke Kärcher v časti „Na stiahnutie“.

Technické údaje

				IVR-L 65/12-1	IVR-L 65/12-1 Tc	IVR-L 65/24-2 Tc
Elektrická prípojka
Sietové napätie V 220-240 220-240 220-240
F	á	z	a		~	1
Sietová frekvencia Hz 50-60 50-60 50-60
Stupeň ochrany				I	I	I
Menovitý výkon		W		1200	1200	2400
Zaistenie siete (zotrvačné)		A		16	16	16

		IVR-L 65/12-1	IVR-L 65/12-1 Tc	IVR-L 65/24-2 Tc
Rozmery a hmotnosti
Typická prevádzková hmotnosť kg 38 42 44
Dĺžka x šírka x výška mm 718 x 526 x		1251	737 x 532 x 1326	737 x 532 x 1326
Podmienky prostredia
Teplota okolia °C +40 +40 +40
Výkonové údaje prístroja
Objem nádoby I 65 65 65
Množstvo vzduchu l/s 1 x 74 1 x 74 2 x 74
Podtlak	kPa (mbar)	23 (230)	23 (230)	23 (230)
Menovitá svetlost' nasávacej hadice		DN50	DN50	DN50
Zistené hodnoty podľa EN 60335-2-69
Hodnota vibrácií ruka-rameno	m/s2	< 2,5	< 2,5	< 2,5
Neistota K	m/s2	0,2	0,2	0,2
Hladina akustického tlaku LpA	dB(A)	65	65	67
Neistota KpA	dB(A)	2	2	2
Siet’ový kábel
Siet’ový kábel H07BG-F	mm2	3 x 1,5	3 x 1,5	3 x 1,5
Číslo súčiastky (EU)		9.990-835.0	9.990-835.0	9.990-835.0
Dĺžka kábla	m	10	10	10

Technické zmeny vyhradené.

EÚ vyhlásenie o zhode

Týmto vyhlasujeme, že nižšie uvedený produkt je v súlade s príslušnými ustanoveniami uvedených smerníc a nariadení.

V prípade zmeny produktu, ktorú neschválime, stráca toto vyhlásenie platnosť.

Osoba zodpovedná za dokumentáciu:

A. Haag

Kärcher Industrial Vacuuming GmbH

Podpísané osoby konajú na základe poverenia a s plnou mocou od vedenia spoločnosti.

Kärcher Industrial Vacuuming GmbH
