HASZNÁLATI ÚTMUTATÓ IVR-L 65/24-2 Tc Kärcher

Általános utasítások.... 101

A rendeltetésszerű használat.... 102

Környezetvédelem 102

Tartozékok és pótalkatrészek ...... 102

Szállított tartozékok.... 102

Biztonsági berendezések.... 103

A készülék leírása.... 104

Üzembe helyezés.... 104

Az üzemeltetés.... 104

Az üzem befejezése.... 105

Szállítás.... 105

Raktározás 105

Ápolás és karbantartás 105

Segítség üzemzavarok esetén..... 106

Garancia.... 106

Müszaki adatok 106

EU-megfelelőségi nyilatkozat...... 107

Általános utasítások

Az első használat előtt olvassa el a készülék használati útmu-

tatóját és cselekedjen a használati útmutatóban említett utasítások szerint, illetve örizze meg a használati útmutatót későbbi használatra vagy a következő tulajdonos számára.

• Első üzembe helyezés előtt olvassa el az 5.956-249.0 sz. biztonsági utasításokat.
• A használati utasítás és a biztonsági tanácsok be nem tartása a készülék károsodásához, valamint a kezelő és más személyek veszélyeztetéséhez vezethet.
• A szállítás során keletkezett károk esetén azonnal értesítse a kereskedőt.

A rendeltetésszerű használat

⚠️FIGYELMEZTETÉS

Egészségre ártalmas por belélegzése

Egészségkárosodás

Ne használja a készüléket egészségre ártalmas porok elszívására.

FIGYELEM

Rövidzárlat a túl magas nedvességtartalmú levegő miatt

A készülék károsodása

Csak beltéri helyiségben használja a ké- szüléket.

Használja a készüléket az alábbi munkálatok kivitelezésére:

• Az olajtartalmú folyadékok, hűtő-kenőanyagok és forgácsok felszívására.
• Gyúlékony folyadékok (55 °C feletti lobbanáspont) felszívására.
• A nem robbanásveszélyes anyagok felszívására.
• A porszemcsék és a durva szennyező-dések felszívására.
• A készülék ipari célokra, pl. raktárak és termelési területek tisztítására, is használható.
• A készülék ipari tevékenységekre is használható, pl. szállodákban, iskolákban, kórházakban, gyárakban, üzletekben, irodákban és bérleményekben.

A készülék nem használható az alábbiakra:

• Finom porszemcsék felszívására.
- A gyúlékony folyadékok (a 67/548/EGK veszélyes anyagokról szóló irányelv

szerint gyúlékony, enyhén gyúlékony, fokozottan gyúlékony) (55 °C lobbanás-pont alatti), valamint gyúlékony por-szemcsék és gyúlékony folyadékok keverékeinek felszívására

Minden egyéb használat nem rendeltetésszerű használatnak minősül.

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csomagolást.

Az elektromos és elektronikus készülékek értékes újrahasznosítható anyagokat és gyakran olyan alkatrészeket tartalmaznak, mint az elemek, akkumulátorok vagy olaj, amelyek helytelen kezelés vagy ártalmatlanítás esetén veszélyeztethetik az egészséget és a környezetet. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt találja: www.kaercher.de/REACH

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését.

A tartozékokra és pótalkatrészekre vonatkozóan információkat itt talál:www.kaerc-her.com.

Szállított tartozékok

Kicsomagolásnál ellenőrizze, hogy megvan-e minden tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén kérjük, értesítse a kereskedőt.

Biztonsági berendezések

Veszélyfokozat

⚠ VESZÉLY

- Olyan, közvetlenül fenyegető veszély jel-zése, amely súlyos sérülésekhez vagy halálhoz vezet.

⚠ FIGYELMEZTETÉS

- Olyan, esetlegesen veszélyes helyzet jel-zése, amely súlyos sérülésekhez vagy halálhoz vezethet.

⚠VIGYÁZAT

- Olyan, esetlegesen veszélyes helyzet jel-zése, amely könnyebb sérülésekhez vezethet.

FIGYELEM

- Olyan, esetlegesen veszélyes helyzet jel-zése, amely anyagi károkhoz vezethet.

Biztonsági tanácsok

⚠ FIGYELMEZTETÉS

• A készülék nem alkalmas az egészségre ártalmas por felszívására.
• Óvja a készüléket az esőtől. Ne tárolja a készüléket külső térben.
• Minden üzembe helyezés előtt győződjön meg róla, hogy a potenciálkiegyenlítések (földelővezetékek) csatlakoztatva vannak.

⚠ VIGYÁZAT

- Minden használat után kapcsolja ki a készüléket és húzza ki a hálózati dugaszt.

FIGYELEM

• Csak beltéri helyiségben használja a készüléket.
• Becsípődés veszélye! Viseljen kesztyűt a szívófej, a szűrőegység vagy a gyújtőtartály felhelyezése vagy levétele során.
• Károsodás veszélye! Soha ne szívjon szűrő nélkül vagy sérül szűrővel.
• Viseljen védőkesztyűt a készülék kezelése során.
• A készüléket csak lépésben mozgassa, meredek útvonalon szükség esetén két ember végezze a mozgatást.
• Ügyeljen arra, hogy ne szivárogjon ki por a tartozékok cseréje során.

Billenő alvázzal szerelt készülékek (Tc)

FIGYELEM

Sérülésveszély

Becsípődés veszélye a folyadéktartály megbillenése miatt

Billentés után hagyja bekattanni a reteszt.

Magatartás vészhelyzetben

⚠ VESZÉLY

Sérülések és károsodás veszélye éghető anyagok beszívása, rövidzárlat vagy más elektromos hibák esetén

Egészségre ártalmas gázok belégzésének veszélye, áramütés veszélye, égési sérülések veszélye.

Vészhelyzetben kapcsolja ki a készüléket, és húzza ki a hálózati dugaszból.

Elektromos csatlakozás

A készüléket csak olyan elektromos csatlakozóra szabad csatlakoztatni, melynek a kivitelezését egy elektroműszerész az IEC 60364 szerint végezte el. A csatlakoztatási értékeket lásd Műszaki adatok és a típus-táblán. Hosszabbítókábel használata nem engedélyezett.

⚠ VESZÉLY

Áramütés veszélye

Életveszély

Ne károsítsa az elektromos csatlakozóvezetékeket pl. autóval történő ráhajtással, megtöréssel vagy megcsavarodással.

Védje a kábeleket a hőtől, az olajtól és az élektől.

Minden használat előtt ellenőrizze a készülék hálózati csatlakozó vezetékét. A készüléket ne helyezze üzembe sérült kábellel. A sérült kábelt elektrotechnikussal cseréltesse ki.

A készülék szimbólumai

A megengedett maximális folyadékszint jelölése

Lásd a(z) A töltési szint kijelzőjének elle-nőrzése fejezetet.

Flüssigkeits- Füllstand MAXIMAL

FIGYELEM

A készülék károsodásának veszélye

Kifolyó víz a maximális folyadékszint túllépése miatt.

Ürítse ki az eszközt, mielőtt az elérné a maximális folyadékszintet.

A készülék leírása

Lásd az ábrákat tartalmazó oldalakat Ábra A

① Rögzítőfékkel rendelkező kormánygörgők
②Maximális töltési szint jelölése
③Leeresztő tömlő
④Folyadéktartály
⑤Tolókengyel
⑥Terelőlap
⑦ Kisméretű ütközölemez
8 Szürő
⑨Szívófej
⑩ Szívótömlőcsatlakozás
⑪ Készülékkapcsoló
⑫Szívófej retesz
⑬Hálózati kábel
⑭ Billenő alváz (csak Tc változat)
15 Tartozéktartó
⑯ Kioldókar (csak Tc változat)

Üzembe helyezés

Lásd az ábrákat tartalmazó oldalakat

1. Helyezze a készüléket a munkavégzési pozícióba.
2. Ha szükséges, a készüléket rögzítse a rögzítőfékkel.
3. Biztosítsa, hogy a szívófej előírásszerűen legyen felhelyezve.
4. Dugja be a szívótömlőt a szívótömlőcsatlakozóba.
   Ábra B
5. Dugja rá a kívánt tartozékot a szívótömlőre.

Az üzemeltetés

Lásd az ábrákat tartalmazó oldalakat

1. Csatlakoztassa a hálózati dugaszt a csatlakozóhoz.
2. Kapcsolja be a készüléket a készülék- kapcsolóval.
   Ábra C

Készülékek egy motorral (IVR-L...-1) Ábra D

Készülékek két motorral (IVR-L...-2)

Megjegyzés

Müködés egy motorral

A kétmotoros hajtóművek csak egy turbinával is üzemeltethetők.

1. Inicializálja a szívást.

Felszívási folyamat

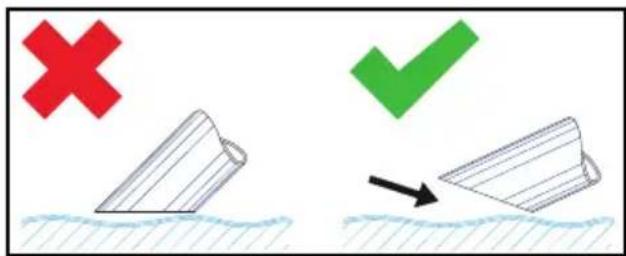

Folyadékok szívása esetén a tartozékot csak félig merítse be, hogy elegendő levegőt tudjon szállítani.

A töltési szint kijelzőjének ellenőrzése

Lásd az ábrákat tartalmazó oldalakat

Ábra E

Megjegyzés

A leeresztő tömlön található piros jelzés mutatja az engedélyezett maximális töltési szintet.

FIGYELEM

A készülék károsodásának veszélye

A folyadéktartály túlcsordulása néhány má- sodperc alatt történő feltöltés miatt.

Nagyobb folyadékmennyiségek felvétele során folyamatosan ellenőrizze a folyadék-tartály töltési szintjét.

Folyadéktartály ürítése

Lásd az ábrákat tartalmazó oldalakat

1. Kapcsolja ki a készüléket és válassza le az áramellátásról.
2. A készüléket mozdítsa a folyadéklee-resztőhöz.
3. A folyadéktartály ürítése:

a A leeresztő tömlőt válassza le a felső tömlőkuplungról.

Ábra F

b A leeresztő tömlót tartsa egy a megfelelő gyűjtőtartály fölé és eressze le a tartalmát.

1. A tartalmat ártalmatlanítsa vagy hasznosítsa újra a mindenkor érvényes törvényi előírásoknak megfelelően.

A folyadéktartály ürítése billenéssel

Lásd az ábrákat tartalmazó oldalakon

1. Kapcsolja ki a készüléket és válassza le az áramellátásról.
2. A készüléket mozdítsa afolyadékleeresztő berendezéshez.
3. Válassza le a szívófejet (lásd a(z) Vegye le a szívófejet fejezetet).
4. Válasszon le minden tartozékot.
5. Készítse elő a folyadéktartályt az ürítéshez:

- Tc billenőszerkezet segítségével (csak Tc változat)

a Nyissa ki a folyadéktartály reteszét.

Ábra G

- A folyadéktartály billenésével a Billentse meg a folyadéktartályt.

1. A tartály billentéséhez használja a tolókengyet.

Ábra H

1. A tartalmat ártalmatlanítsa vagy hasznosítsa újra a mindenkor érvényes törvényi előírásoknak megfelelően.
2. Telepítse és rögzítse a szívófejet.

A folyadéktartály tisztítása

Lásd az ábrákat tartalmazó oldalakat

Megjegyzés

A vízalapú hűtő-kenőanyagok miatt bakteriális szennyeződés keletkezhet. A lerakódások eltávolítása során viseljen megfelelő védőruházatot.

1. Ürítse ki a tartályt.
2. Távolítsa el a tartályban található lerakódásokat.
3. A lerakódásokat a mindenkor érvényes törvényi előírások szerint ártalmatlanítsa.

Vegye le a szívófejet

Lásd az ábrákat tartalmazó oldalakat

1. Kapcsolja ki a készüléket és válassza le az áramellátásról.
2. Nyissa ki a szívófej reteszelését. Ábra I
3. Vegye le a szívófejet és tegye félre.

Az üzem befejezése

1. A készülék kikapcsolása a be- / kikapcsolóval
2. Ürítse le a folyadéktartályt és tisztítsa meg.
3. Szerelje le a tartozékot és szükség esetén tisztítsa és szárítsa meg.

Megjegyzés

Ürítse le a szívót minden használat után. A szívót nyitott tartállyal hagyja kiszáradni.

Szállítás

⚠ VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye

Szállítás és tárolás közben vegye figyelembe a készülék súlyát.

1. Járműben történő szállítás esetén a készüléket a mindenkor hatályos irányelvek szerint biztosítsa csúszás és felborulás ellen.

Raktározás

⚠ VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye

Szállítás és tárolás közben vegye figyelembe a készülék súlyát.

1. A készüléket csak belső helyiségben tárolja.

Ápolás és karbantartás

1. A készüléket és a tartozékot rendszeres időközönként a megfelelő folyadékkal öblítse át és hagyja megszáradni.
2. A szennyeződések elkerülése érdekében ne hagyjon folyadékot a készülékben.
3. Hosszabb üzemszünetek esetén nyissa ki a fedelet, hogy a maradék nedvesség elpárologhasson.
4. Károsodás esetén cserélje ki a szűrőt.

Szűrőcsere

Lásd az ábrákat tartalmazó oldalakat

Ábra J

1. Vegye le a szívófejet (lásd a következő fejezetet Vegye le a szívófejetfejezetben).

2. Lazítsa meg a feszítőgyűrűk csavarjait.

3. Vegye le a kis ütközölemezt.

4. Vegye le a szüröt és cserélje ki.
5. Helyezze be az új szűrőt.
   A beszerelésnél ügyeljen a szűrő megfelelő behelyezésére.
6. Helyezze fel a feszítőgyűrűket és csavarozza be.

Segítség üzemzavarok esetén

⚠ VESZÉLY

Sérülésveszély

A készülék váratlan beindulásának veszélye és áramütés veszélye

A készüléken való minden munkavégzés előtt kapcsolja ki a készüléket és húzza ki a hálózati csatlakozót.

Az elektromos alkatrészeken végzett elle-nőrzéseket és munkákat mindig szakem-berrel végeztesse el.

A motor (szívóturbina) nem indul be

Nincs elektromos feszültség

• Ellenőrizze a dugaszolóaljzatot és az áramellátás biztosítékát.
• Ellenőrizze a hálózati kábelt és a készülék hálózati csatlakozóját.

A szívóerő csökken

A fúvóka, a szívócső vagy a szívótömlő eltömődtek.

- Ellenőrizze a fúvókát, a szívócsőt vagy a szívótömlőt és szükség esetén tisztítsa meg.

A szűrő elszennyeződött.

- Tisztítsa meg a szűrőt.

A folyadéktartály leürítése sokáig tart

A leeresztő tömlő meghajlott vagy el van dugulva.

- Ellenőrizze a leeresztő tömlőt és szükség esetén tisztítsa meg.

Ügyfélszolgálat

Ha az üzemzavart nem sikerül elhárítani, a készüléket az ügyfélszolgálattal kell megvizsgáltatni.

Garancia

Minden országban az illetékes értékesítőnk által biztosított garanciális feltételek érvényesek. Amennyiben a garanciaidőn belül a készüléknél hibák merülnek fel, azokat díjmentesen orvosoljuk, ha az adott hibák anyag-, illetve gyártási hibák. Garanciális esetben kérjük, a számlával együtt forduljon forgalmazójához vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához. (A cím a hátoldalon található)

A garanciával kapcsolatos további információk (amennyiben elérhetők) megtekinthetők a Kärcher Magyarország Szerviz elemének „Letöltések” menüjében.

Műszaki adatok

			IVR-L 65/12-1	IVR-L 65/12-1 Tc	IVR-L 65/24-2 Tc
Elektromos csatlakoztatás
Hálózati feszültség V 220-240 220-240 220-240
F	á	z	i	s	~
Hálózati frekvencia Hz 50-60 50-60 50-60
Védettség I	I	I
Névleges teljesítmény	W	1200	1200	2400
Hálózati biztosíték (lassú kioldású)	A	16	16	16
Méretek és tömegek
Jellemző üzemi súly	kg	38	42	44
Hosszúság x szélesség x magasság mm		718 x 526 x 1251	737 x 532 x 1326	737 x 532 x 1326
Környezeti feltételek
Környezeti hőmérséklet	°C	+40	+40	+40

		IVR-L 65/12-1	IVR-L 65/12-1 Tc	IVR-L 65/24-2 Tc
A készülék teljesítményadatai
Tartály tartalma I 65 65 65
Levegőmennyiség I/s 1 x 74 1 x 74 2 x 74
Vákuum kPa (mbar)		23 (230) 23 (230) 23 (230)
Szívótömlő névleges átmérője		DN50	DN50	DN50
Az EN 60335-2-69 szabvány alapján meghatározott értékek
Kéz-kar-vibrációs érték m/s	^2	< 2,5 < 2,5 < 2,5
Bizonytalansági paraméter K m/s	^2	0,2 0,2 0,2
Zajszint L_pA	dB(A)	65	65	67
Bizonytalansági paraméter K_pA	dB(A)	2	2	2
Hálózati kábel
H07BG-F hálózati kábel	mm ^2	3 x 1,5	3 x 1,5	3 x 1,5
Alkatrészszám (EU)		9.990-835.0	9.990-835.0	9.990-835.0
Kábelhossz	m	10	10	10

A müszaki változtatások jogát fenntartjuk.

EU-megfelelőségi nyilatkozat

Kijelentjük, hogy az alább említett termék megfelel a felsorolt irányelvek és rendeletek vonatkozó rendelkezéseinek. A terméken végzett, de velünk nem egyeztetett módosítás esetén jelen nyilatkozat érvényét veszti.

Termék: Száraz porszívó

Termék: Nedves és száraz porszívó

Típus: 9.990-xxx

Irányelvek és rendeletek

2006/42/EK (+2009/127/EK)

2014/30/EU

2011/65/EU

Alkalmazott harmonizált szabványok

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Név és cím

Dokumentációs meghatalmazott:

A. Haag

Kärcher Industrial Vacuuming GmbH

73550 Waldstetten (Németország)

Tel.: [phone]

Fax: [phone]

T. Wahl

Managing Director

A. Haag

Director R&D

Waldstetten [Németország], 2024/12/01

Az alulírottak a vezetőség megbízásából és teljes körü meghatalmazásával járnak el.

Kärcher Industrial Vacuuming GmbH

73550 Waldstetten (Németország)

Tel.: [phone]

Fax: [phone]

Obsah

Obecné pokyny 108
