ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ KM 7540 W Bp Kärcher

Пайдаланбас бұрын, осы

түпнұсқа нұсқаулықты оқып, ол бойынша әрекет етіңіз және кейінірек пайдалану үшін немесе келесі иелер үшін сақтап қойыңыз.

Мақсатына сәйкес қолдану .. КК 1

Функция .... КК 1

Қауіпсіздік техникасы

бойынша нұсқаулық..... КК 2

Баскару элементтері және

Пайдалануға беру ..... КК 5

Пайдалану .... КК 5

Пайдаланудан шығару ..... КК 6

Күтім және техникалық қызмет

көрсету .... КК 6

Керек-жарақтар .... КК 9

ЕО стандарттарына сәйкестігі

Ақаулар кезіндегі көмек..... КК 10

Техникалық мағлұматтар ... КК 11

Мақсатына сәйкес қолдану

Бұл құрылғыны тек осы пайдалану нұсқаулығындағы ақпаратқа сәйкес пайдаланыңыз.

– Бұл сыпыру машинасы ішкі және сыртқы аймақтағы лас беттерді сыпыруға арналған. – Құрылғы қонақ үйлерде, мектептерде, ауруханаларда, зауыттарда, дүкендерде, кеңселерде коммерциялық пайдалануға, сондай-ақ жалға беруге арналған. – Қолданар алдында құрылғының және оның жұмыс жабдығының жарамдылығы мен жұмыс қауіпсіздігін тексеру қажет. Егер жай-күйі мінсіз болмаса, оны қолдануға болмайды. – Құрылғы денсаулыққа қауіп төндіретін шаңды соруға арналмаған. – Құрылғыға өзгерістер енгізуге болмайды. – Бұл құрылғы пайдалану жөніндегі нұсқаулықта көрсетілген еден жабындарын жинауға ғана арналған. – Тек мердігер немесе оның агенттері мақұлдаған аумақтарда жүруге рұқсат етіледі. – Жалпы алғанда: жанғыш заттарды құрылғыдан алыс ұстаңыз (жарылыс/өрт қаупі).

– Жарылу қаупі бар сұйықтықтарды, жанғыш газдарды, сондай-ақ сұйытылмаған қышқылдар мен еріткіштерді ешқашан сыпырып алмаңыз/шаңсорғышпен тазаламаңыз! Оларға сорылатын ауамен бірге құйынды араласу кезінде жарылғыш қаупі бар бу немесе қоспаларды құрауы мүмкін бензин, бояу езгіштер немесе солярка, сондай-ақ ацетон, сұйытылмаған қышқылдар мен

еріткіштер жатады, себебі олар құрылғыда қолданылатын материалдарға озбыр әсер етуі мүмкін.

• Ешқашан реактивті металдардың шаңын (мысалы, алюминий, магний, мырыш) сыпырып алмаңыз/шаңсорғышпен тазаламаңыз, өйткені ол жоғары сілтілі немесе қышқыл тазартқыштармен араласқанда жарылғыш газдар түзеді. – Жанып жатқан немесе бықсып жатқан заттарды сыпырып алмаңыз/шаңсорғышпен тазаламаңыз.
• Қауіпті аймақта тұруға тыйым салынады. Ықтимал жарылыс қаупі бар аймақтарда пайдалануға тыйым салынады.

Қолайлы беттер

• Асфальт – Энеркәсіптік едендер – Тұтастырғыш
• Бетон – Тас төсеуші

Функция

Сыпыру машинасы лақтыру принципі бойынша жұмыс істейді.

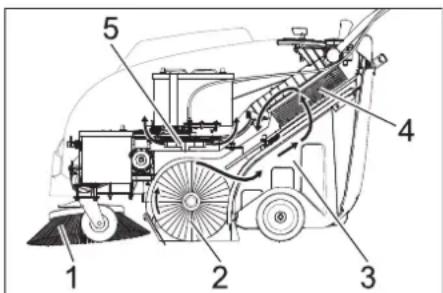

• Бүйірлік щетка (1) сыпырылатын беттің бұрыштары мен жиектерін тазартады және қоқысты сыпыру білікшесінің қозғалыс жолына жылжытады. – Айналмалы сыпыру білікшесі (2) қоқысты тікелей сыпырылған қоқыс контейнеріне (3) тасымалдайды.
• Контейнерде көтерілген шаңды шаң сүзгісі (4) бөледі және сору желдеткіші (5) сүзілген таза ауаны сорып алады.

Жалпы нұсқаулар

Қаптаманы ашу кезінде көлік зақымдалуын байқасаңыз, сатушыға хабарлаңыз.

– Құрылғыға бекітілген жұмыс жабдығына қатысты пайдалану нұсқаулары мен қауіпсіздік нұсқауларын оқып шығыңыз және сақтаңыз. – Құрылғыға бекітілген ескерту және ақпараттық белгілер қауіпсіз пайдалану үшін маңызды ақпаратты қамтиды. – Пайдалану жөніндегі нұсқаулықта қамтылған ақпаратқа қосымша қауіпсіздік техникасы және жазатайым оқиғалардың алдын алу жөніндегі заңнаманың жалпы ережелерін ескеру қажет.

Қауіптіліктердің алдын алу үшін қосалқы бөлшектерді жөндеуді және орнатуды тек уәкілетті тұтынушыларға қолдау көрсету қызметі жүзеге асыруы керек.

• Бұйым шығарушысы тарапынан рұқсат етілген ғана керек-жарақтар мен қосалқы бөлшектерінің қолданылуы тиіс. Өндіруші шығарған түпкі керек-жарақтар мен түпкі қосалқы бөлшектердің қолданылғанында бұйымның кедергісіз жұмыс істеуі үшін кепілдеме беріледі. – Қосалқы бөлшектері туралы қосымша мәліметтерді біздің www.kaercher.com интернет бетіміздің Қызмет Көрсету бөлімінде оқи аласыз.

Қоршаған ортаны қорғау

Орауыш материалдарын утилизациялауға болады. Орауыштарды қоқысқа тастамаңыз, оларды қайта өңдеуге жіберіңіз.

Қызметтік мерзімі біткен құрылғыны қайта өңдеуге тапсыру қажет, материалдарды өңдеу үшін пайдалы бағалы заттар болады. Батареялар, май және ұқсас заттар қоршаған ортаға түспеуі тиіс. Сондықтан қызметтік мерзім біткен құрылғыларды тиісті жинау жүйелері арқылы жойыңыз.

Құрамындағы заттар туралы ақпарат (REACH)

Бұйымның құрамындағы заттар туралы соңғы мәліметтерді мына мекенжай бойынша табуға болады:

Әр елде жергілікті дистрибьюторлар берген кепілдік шарттары қолданылады. Егер керек-жарақта материалдық немесе өндірістік кемшіліктер табылса, ықтимал кемшіліктерді кепілдік мерзімі ішінде ақысыз жөндейміз. Кепілдік мерзіміне наразылықтарыңыз болса, бұйымды сатқан сауда мекемесіне немесе жақындағы өкілетті қызмет көрсету орнына түбіртекті көрсетіп хабарласыңыз.

Пайдалану бойынша нұсқаулықтағы белгілер

⚠️ ҚАУІП

Бұл белгі тікелей түсе алатын қауіпті білдіреді, бұл қауіп ауыр дене жарақаттарына немесе ажалды апаттарға апаруы мүмкін.

ЕСКЕРТУ

Ауыр дене жарақаттарына немесе ажалға әкелуі мүмкін ықтимал қауіпті жағдайды білдіреді.

АБАЙ БОЛЫҢЫЗ

Жеңіл дене жарақаттарына немесе мүліктің зақымдалуына әкелуі мүмкін ықтимал қауіпті жағдайды білдіреді.

Құрылғыдағы таңбалар

Темекі, сіріңке және т.б. сияқты жанып жатқан немесе бықсып жатқан заттарды сыпырмаңыз.

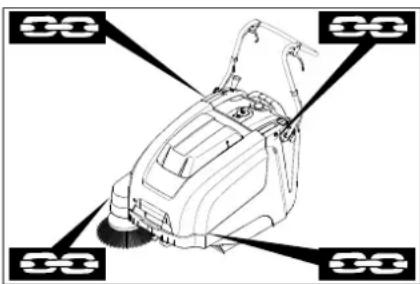

Белдіктердің, бүйірлік щеткалардың, контейнердің, итеру қапсырмасының қысып қалу және кесіп кету қаупі.

Күйіп қалу қаупі. Жұмыс кезінде және қызған кезде бұл беттерге тиіп кетпеңіз.

Қауіпсіздік техникасы бойынша нұсқаулық

Пайдалану кезіндегі қауіпсіздік нұсқаулары

• Қолданар алдында құрылғының және оның жұмыс жабдығының жарамдылығы мен жұмыс қауіпсіздігін тексеріңіз. Егер жай-күйі мінсіз болмаса, оны қолдануға болмайды.
• Құрылғыны қауіпті аймақтарда (мысалы, жанармай құю станцияларында) пайдалану кезінде қауіпсіздік техникасы бойынша тиісті ережелерді сақтау қажет. Ықтимал жарылыс қаупі бар аймақтарда пайдалануға тыйым салынады. – Оператор құрылғыны мақсатына сай пайдалануы керек. Оператор жергілікті жағдайларды ескеріп, құрылғымен жұмыс істеу кезінде үшінші тұлғаларға, әсіресе балаларға назар аударуы керек. – Оператор жұмысқа кіріспес бұрын барлық қорғаныс құралдары дұрыс орнатылып, жұмыс істейтініне көз жеткізуі керек. – Құрылғының операторы басқа адамдармен немесе олардың мүлкімен болған апаттарға жауапты. – Оператордың тығыз киім кигеніне көз жеткізіңіз. Қатты аяқ киім киіңіз және кең киімдерден аулақ болыңыз. – Жолға шықпас бұрын жақын маңайды тексеріңіз (мысалы, балалардың болуы). Өзіңізге жеткілікті көрінуді қамтамасыз етіңіз! – Құрылғыны рұқсатсыз пайдалануды болдырмау үшін кілтті алыңыз. – Шығу кезінде құрылғының абайсызда қозғалудан қорғау керек.

– Құрылғыны оны пайдалану бойынша нұсқамадан өткен немесе оны басқару қабілетін көрсеткен және оны пайдалануға тікелей рұқсаты бар адамдар ғана пайдалана алады. – Бұл құрылғыны физикалық, психикалық және ойлау қабілеті жеткіліксіз, білімі жеткіліксіз адамдардың (балаларды қоса алғанда) пайдалануына болмайды. – Балалардың құрылғымен ойнауға болмайтындығын қадағалау керек.

Көлік жүргізу кезіндегі қауіпсіздік жөніндегі нұсқаулық

⚠️Қауіп

Тік көтерілу кезінде аударылып қалу қаупі!

– Козғалыс бағытында көтерілу мен түсу тек 12% құрайды.

– Құрылғыны тек асфальт төселген беттерде жүргізіңіз.

Бүйірлік көлбеу тым үлкен болса, аударылып қалу қаупі.

– Қозғалыс бағыты бойынша ең көбі 12%-ға дейінгі беткейлерде жүргізіңіз.

Қозғалыс жылдамдығы туындаған жағдайларға бейімделуі керек.

Құрылғыны тасымалдау барысында қауіпсіздік техникасы бойынша нұсқаулар

– Тасымалдау кезінде құрылғының салмағына назар аударыңыз. – Құрылғыны тасымалдау үшін батареяны ажыратып, құрылғыны бекітіңіз.

Батареямен жұмыс істейтін құрылғыларға арналған қауіпсіздік нұсқаулары

Нұсқау: кепілдік Kärcher ұсынған батареялар мен зарядтау құрылғыларын пайдалансаңыз ғана жарамды.

• Аккумулятор мен зарядтау құрылғысын өндірушілердің пайдалану жөніндегі нұсқауларын міндетті түрде ұстаныңыз. Аккумуляторлық батареяларды қолдану бойынша заңнамалық талаптарды ұстаныңыз.
• Аккумуляторларды ешқашан разрядталған күйінде қалдырмаңыз, оларды тезірек зарядтауға тырысыңыз.
• Токтың ағып кетуін болдырмау мақсатында аккумуляторлар таза және құрғақ болуы тиіс. Оларды ластанулардан, мысалы металдық тозаңнан қорғаңыз.
• Аккумуляторларға құралдарды немесе соларға ұқсас заттарды қоймаңыз. Қысқа тұйықталу мен жарылу қаупі. – Әрқашан бір типтегі 2 батареяны пайдаланыңыз! – Аккумулятордың қасында немесе аккумуляторды зарядтауға арналған

ашық оты бар бөлмеде жұмыс істемеңіз, ұшқын шығуы мүмкін жұмыстарды жүргізбеңіз, темекі тартпаңыз. Жарылыс қаупі.

• Тек клеммалар қақпағы бар батареяларды пайдаланыңыз. Жоғалған болса, клеммалар қақпағын ауыстырыңыз. – Қозғалтқыш сияқты ыстық бөлшектерді ұстамаңыз (күйіп қалу қаупі).
• Аккумулятор қышқылдарын қолдануда абай болыңыз. Қауіпсіздік бойынша тиісті ескертулерді сақтаңыз! – Қолданылған аккумуляторлар ЕС 91/157 EWG Директивасына сәйкес экологиялық кәдеге жаратылуға жатады.

Күтім және техникалық қызмет көрсету бойынша қауіпсіздік нұсқаулары

– Құрылғыны тазалау немесе техникалық қызмет көрсету, бөлшектерді ауыстыру немесе функцияны өзгерту алдында құрылғыны өшіріп, құлыптау кілтін алыңыз. – Электр құрылғысымен жұмыс жасамас бұрын батареяны ажыратыңыз. – Құрылғыны шланг немесе жоғары қысымды су ағынымен тазалауға болмайды (қысқа тұйықталу немесе басқа зақымдану қаупі). – Жөндеу жұмыстарын тек уәкілетті қызмет көрсету орталықтары немесе барлық тиісті қауіпсіздік техникасының ережелерімен таныс осы саладағы мамандар жүзеге асыра алады. – Тасымалды коммерциялық жабдықтың жергілікті ережелеріне сәйкес қауіпсіздік ережелерін сақтаңыз. – Құрылғымен жұмыс істегенде әрқашан тиісті қолғап киіңіз.

Қорғаныс құрал-жабдықтары

Құрылғы жапқышы

Құрылғы жапқыш ашылған бойда қозғалтқышты сөндіретін жапқыштың түйіспелі ажыратқышымен жабдықталған.

Жапқыштың ажыратқышының ақауы салдарынан жарақат алу қаупі! Түйіспелі

Құрылғы жапқышы ашылған кезде қозғалтқыш өшпесе, жапқыштың түйіспелі ажыратқышы ақаулы. Құрылғыны пайдалануды тоқтатып, оны жөндетіңіз.

Негізгі қосқыш

→ Қауіпті жағдайларда немесе құрылғыны жылдам өшіру үшін негізгі қосқышты «0/OFF» күйіне бұраңыз. → Кездейсоқ іске қосылудан қорғау үшін негізгі қосқышты «0/OFF» күйіне бұрап, кілтті алыңыз.

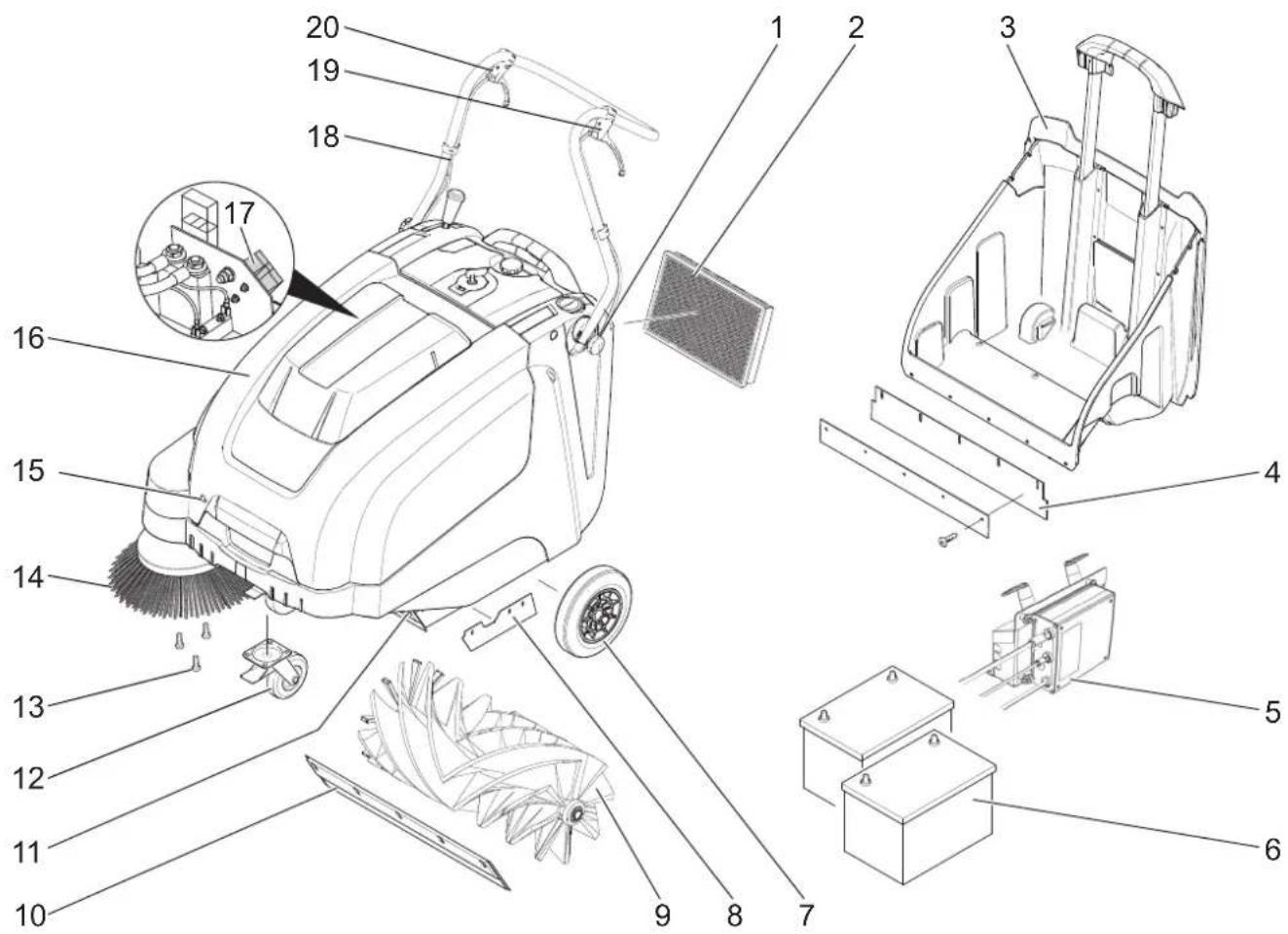

1 Итеру қапсырмасын бекітуге арналған бұранда (2х) 2 Шаң сүзгісі 3 Сыпыруға арналған контейнер 4 Артқы тығыздағыш жолақ (сыпырылған қоқыс контейнерінде) 5 Зарядтау құрылғысы (тек КМ 75/40 W Вр Pack) 6 Батареялар (тек КМ 75/40 W Вр Pack) 7 Жетек дөңгелектері 8 Бүйірлік тығыздағыш жолақ 9 Сыпыру білікшесі 10 Алдыңғы тығыздауыш тақтайша 11 Ірі қоқыс қақпағы 12 Тоқтатқыш тежегіші бар айналмалы дөңгелек 13 Бүйірлік щетканы бекіту 14 Бүйірлік щетка 15 Жапқыш бекіткіші 16 Құрылғы қақпағы 17 Батареяны зарядтау ашасы (тек КМ 75/40 Вт Вр) 18 Итеру қапсырмасы 19 Алға жүруге арналған тұтқа 20 Ірі қоқыс қақпағын көтеруге және түсіруге арналған тұтқа

Қызмет көрсету ауқымы

1 Негізгі қосқыш 2 Бүйірлік щетканы түсіруге және көтеруге арналған тұтқа 3 Шаң сүзгісі қақпағының тоқтатқыш бұрамасы 4 Сыпырылған қоқыс контейнерінің бекіткіш қапсырмасы 5 Шаң сүзгілеріне арналған сүзгіні тазалау 6 Ылғалды/құрғақ қақпақ

Негізгі қосқыш

0/OFF	Kozfaltkblw əwirul
1	Kozfaltkblw kocuyls
A	Kiltti wehip albny3
B	Akaupar kercetki7i
C	Батарея indikatorы

Кілтті шешіп алыңыз

→ Негізгі қосқыш кілтін «0» күйіне асырып бұрап, оны алып тастаңыз.

Құрылғы жапқышын ашыңыз

Ескертпе

Құрылғы жапқышы негізгі қосқыштағы кілт арқылы ашылады.

→ Негізгі қосқыш кілтін жапқыш құлпына енгізіп, сағат тілімен 90° бұраңыз. → Кілтті пайдаланып жапқыш құлпын шығарыңыз. → Құрылғы жапқышын ашыңыз.

Құрылғы жапқышын жабыңыз

→ Құрылғы жапқышын жабыңыз, жапқыш құлпы автоматты түрде құлыпталады.

Пайдалануға қосу алдында

Жүкті түсіру нұсқаулары

ΔΚΑΥΠ

Жүктеу кезінде құрылғының салмағына назар аударыңыз!

Бос салмаç (көлік салмағы)
KM 75/40 W Bp	79 кг
KM 75/40 W Bp Pack	125 кг
Руксат етілген жалпы салмаç
KM 75/40 W Bp	205 кг
KM 75/40 W Bp Pack	205 кг

Жүктен босату

→ Қорапты алыңыз. → Дөңгелектерді бөкетін ағаш блоктарды алыңыз және құрылғыны түпқоймадан қолмен көтеріңіз. → Тұрақ тежегішін босатыңыз.

Итеру қапсырмасын орнатыңыз

→ Бурандаларды босатыңыз. → Итеру қапсырмасын туралаңыз. → Бурандаларды қатайтыңыз.

Бүйірлік щетканы орнату

Нұсқау: машинаны аударар алдында сыпырылған құқыс контейнерін алыңыз және итеру қапсырмасын алға қарай бұраңыз. Құрылғыны итеру қапсырмасына қоймаңыз. → Бүйірлік щетканы тасымалдағышқа қойып, мықтап бұраңыз.

Батареялар

Батареяларадың қауіпсіздік нүсқаулары

Батареяларды пайдаланған кезде келесі ескертулерді міндетті түрде орынданыз:

	Батареяны қолдану нүсқаулығындағы және көлікке арналған пайдалану нүсқаулығын орындаңыз!
	Көзді қорғау құралын киңіз!
	Балаларды қышқылдан және батареялардан аулақ ұстаңыз!
	Жарылыс қаупі!
	Өрт, ұшқын шығаруға, ашық шамға және темекі шегуге тыйым салынады!
	Химиялық қүйік қаупі!
	Алғашқы көмек!
	Ескерту!
	Утилизациялау!
	Батареяны қоқыс жәшігіне тастамаңыз!

△Қауіп

Жарылыс қаупі! Батареяға, яғни ұштағы полюстер мен ұяшық қосқыштарына қандай да бір құралдарды немесе соған ұқсас заттарды салмаңыз.

ΔҚауіп

Жарақат алу қаупі бар! Жара ешқашан қорғасынға тиіп кетпеуі керек. Батареялармен жұмыс істеп болған соң әрқашан қолыңызды тазалаңыз.

ΔҚАУІП

Өрт және жарылыс қаупі!

• Темекі шегуге және ашық от жағуға тыйым салынады.
• Батареялар зарядталатын бөлмелер жақсы желдетілуі керек, өйткені зарядтау кезінде қатты жарылғыш газ пайда болады.

⚠️Қауіп

Химиялық күйік қаупі!

• Қышқыл көзге немесе теріге тиген кезде оларды көп мөлшерде таза сумен шайыңыз.
• Содан кейін дереу дәрігерге қаралыңыз. — Ластанған киімді сумен шайыңыз.

Батареялар

Батареялардың қауіпсіздік нұсқаулары

Ұсынылатын батареялар

	Тапсырыс No	Келемі	Ауа ағыны
60 Асаг, техникалы к қызмет көрсетусіз	6.654-226.0*	1,65**	0,66***

Максималды батарея өлшемдері

¥3ындығы Ені Биіктігі
267 мм	177 мм	190 мм

Ұсынылатын зарядтау құрылғылары

	Тапсырыс No
Зарядтау	2.644-470.0
курылғысы

Батареяларды орнату және қосу

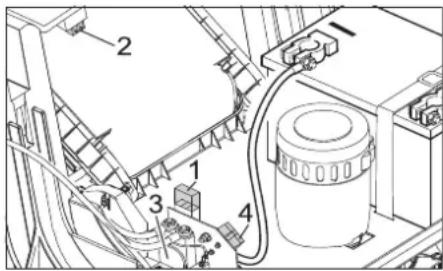

KM 75/40 W Bp Pack батареялармен және зарядтау құрылғысымен бірге келеді.

→ Құрылғы қақпағын ашыңыз. → Батареяларды қозғалтқыш бекіткішіне қойыңыз. → Батареяларды тиісті бекіткіш белдікпен бекітіңіз.

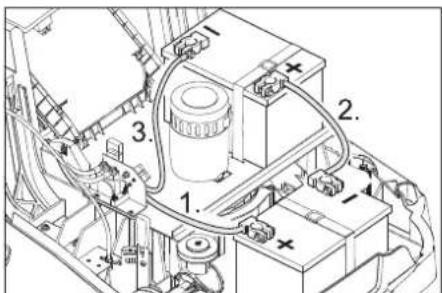

→ Полюстік терминалды (қызыл кабель) оң полюске (+) қосыңыз. → Жалғау кабелін батареяларға бұраңыз. → Терминалды теріс полюске (-) қосыңыз.

Нұсқау: Батарея полюстері мен полюс клеммаларының тиісті түрде қорғалғанын полюстерді қорғайтын май арқылы тексеріңіз.

Тек клеммалар қақпағы бар батареяларды пайдаланыңыз. Жоғалған болса, клеммалар қақпағын ауыстырыңыз.

АБАЙ БОЛЫҢЫЗ

Құрылғыны пайдаланбас бұрын батареяларды зарядтаңыз.

Жарақат алу қаупі бар! Зарядтау құрылғысын қуат кабелі зақымдалмаған жағдайда ғана пайдалануға болады. Зақымдалған қуат кабелін өндіруші, тұтынушыларға қызмет көрсету орталығы немесе білікті адам дереу ауыстыруы керек.

Ток соғу салдарынан қауіп. Электр желісінің тұтастығын және сақтандырғыш қорғанысын қадағалаңыз. Зарядтау құрылғысын жеткілікті желдетілетін құрғақ бөлмелерде ғана қолданыңыз.

Нұсқау: аккумулятор заряды бос болғанда зарядтау уақыты шамамен 12 сағат алады.

Қайын

Жарақат алу қаупі бар! Батареялармен жұмыс істегенде қауіпсіздік ережелерін сақтаңыз. Зарядтау құрылғысы өндірушісінің пайдалану нұсқауларын орындаңыз.

Нұсқау: құрылғы сериялық түрде техникалық қызмет көрсетпейтін батареялармен жабдықталған.

Құрылғы қақпағын ашыңыз.

Зарядтау құрылғысының қуат ашасын розеткаға қосыңыз.

Нұсқау: зарядтау құрылғысында электронды басқару элементтері бар және зарядтау процесін автоматты түрде тоқтатады. Зарядтау кезінде құрылғының барлық функциялары автоматты түрде үзіледі.

1 Батарея күйінің көрсеткіші

Батарея күйінің көрсеткіші қуат ашасы розеткаға қосылған кезде зарядтау процесінің барысын көрсетеді:

Батареяларзарядталады	жасыл түспенжыпылыктайды
Батареяларзарядталған	жасыл түспенжанады
Зарядтаукұрылғысындағы ақау	қызыл түспенжанады
Қателер кестесіндеп қатесі бар	үзіліспенн ретқызыл түспенжыпылыктайды

Қателер кестесі:

1	Батарея қосылмаған
2	Батареяның полярлығы шатастырылған
3	Батареяның заряды мүлдем таусылған
4	Зарядтау қисығына қатысты мәселе
5	Қуат көзі тым ыстық
6	Аппараттық қате
7	Байланыс қатесі (қуат көзі режимі)

Батареяның ұзақ қызмет ету мерзімін қамтамасыз ету үшін батарея әрқашан толық зарядталған болуы керек.

Құрылғы қақпағын ашыңыз.

Зарядтау құрылғысының зарядтау кабелін сыпыру машинасының зарядтау розеткасына қосыңыз.

Қуат ашасын зарядтау құрылғысына салыңыз және қосыңыз.

Зарядталғаннан кейін

KM 75/40 W Bp Pack

Куат кабелін зарядтау құрылғысының кабельдер ұстағышына ораңыз.

Құрылғы жапқышын жабыңыз.

KM 75/40 W Bp

Зарядтау құрылғысын өшіріп, оны желіден ажыратыңыз.

Зарядтау кабелін құрылғыдан ажыратыңыз.

Құрылғы жапқышын жабыңыз.

Батареяны шешіп алу

Құрылғы жапқышын ашыңыз.

Теріс полюстегі (-) терминалды ажыратыңыз.

Батареяны жалғау кабелін бұрап алыңыз.

Оң полюстері (+) терминалды ажыратыңыз.

Бекіткіш белдікті босатыңыз.

Батареяны алыңыз.

Колданылған батареяны қолданыстағы ережелерге сәйкес тастаңыз.

Пайдалануға беру

Жалпы нұсқаулар

ҚАУІП

Жарақат алу қаупі бар! Сыпырылған қоқыс контейнерін алмас бұрын құрылғыны өшіріңіз.

Нұсқау: іске қосу құрылғының жапқышы жабылған кезде ғана мүмкін болады.

Сыпыру машинасын тегіс бетке қойыңыз.

Қозғалтқышты өшіріңіз.

Тұрақ тежегішін құлыптаңыз.

Сынақ және техникалық қызмет көрсету жұмыстары

Батареялар зарядының деңгейін тексеріңіз.

Бүйірлік щетканы тексеріңіз.

Сыпыру білікшесін тексеріңіз.

Шаң сүзгісін тазалап алыңыз.

Сыпырылған қоқысқа арналған контейнерді босатыңыз.

Нұсқау: сипаттамасын «Күтім және техникалық қызмет көрсету» тарауынан қараңыз.

Пайдалану

Қосу

Бұйымды ұзақ уақыт пайдалану дірілден пайда болатын қолдағы қан айналымының бұзылуына әкеп соғуы мүмкін.

Щеткамен жұмыстың жалпы ұзақтығын орнатпау керек, себебі ол көптеген факторларға байланысты болады:

– Жеке нашар қан айналымға бейімділік (жиі саусақтарыңыз салқындайды, саусақтарыңыз шанишиды). – Қоршаған орта температурасы төмен. Қолды қорғау үшін жылы қолғаптарды қолданыңыз. – Қатты ұстау қан айналымына кедергі келтіреді. – Үздіксіз қолдану жұмыс барысындағы үзілістерден нашар болып табылады.

Құрылғыны жүйелі, ұзақ уақыт пайдаланған және сәйкес белгілердің (мысалы, саусақтардың қышуы, суық саусақтар) қайта пайда болған жағдайда дәрігерге қаралу ұсынылады.

Құрылғыны іске қосыңыз

Тұрақ тежегішін босатыңыз.

Қозғалтқышты іске қосыңыз.

Қосу қосқышты «1» күйіне бұраңыз. Нұсқау: сыпыру білікшесі және бүйірлік щетка айналмайды.

Құрылғыны басқарыңыз

Алға қарай жүру

Алға қарай жүру тұтқасын тартыңыз. Нұсқау: қозғалыс жылдамдығын алға қарай жүру тұтқасының орнына байланысты үздіксіз реттеуге болады.

Бос жүріс

Алға қарай жүру тұтқасын босатыңыз. Құрылғы тоқтайды.

Кедергілерден өту

Биіктігі 30 мм-ге дейінгі қозғалмайтын кедергілерді еңсеру:

Ірі қоқыс қақпағын көтеріңіз.

Баяу және абайлап алға қарай жүріңіз.

Биіктігі 30 мм-ден асатын қозғалмайтын кедергілерді еңсеру:

Кедергіден тек қолайлы пандустың көмегімен өтуге болады.

Сыпыру жұмысы

Кіріспе

Жарақат алу қаупі бар! Ірі қоқыс қақпағы ашық болғанда, сыпыру білікшесі тастарды немесе құмды алға қарай лақтыруы мүмкін. Адамдарға да, жануарларға да, заттарға да қауіп төнбейтініне көз жеткізіңіз.

АБАЙ БОЛЫҢЫЗ

Орауыш таспаны, сымдарды және ұқсас заттарды сыпырмаңыз, бұл сыпыру механизмінің зақымдануына әкелуі мүмкін.

Нұсқау: оңтайлы тазалау нәтижелеріне қол жеткізу үшін қозғалыс жылдамдығын жағдайларға байланысты реттеу керек.

Көтерілген ірі қоқыс қақпағымен сыпыру

Нұсқау: 50 мм биіктікке дейінгі үлкенірек заттарды, мысалы темекі қораптарын сыпыру үшін, ірі қоқыс қақпағын қысқа уақытқа көтеру керек.

Ірі қоқыс қақпағын көтеріңіз:

→ Ірі қоқыс қақпағын көтеруге арналған тұтқаны тартыңыз. Ірі қоқыс қақпағын түсіріңіз: → Ірі қоқыс қақпағын көтеруге арналған тұтқаны босатыңыз.

Нұсқау: оңтайлы тазалау нәтижесіне тек ірі қоқыс қақпағы толығымен түсірілгенде қол жеткізуге болады.

Бүйірлік щеткамен сыпыру

→ Бүйірлік щетканы түсіруге арналған тұтқаны алға жылжытыңыз. Бүйірлік щетка түсірілді.

Құрғақ еденді сыпыру

Нұсқау: жұмыс кезінде сыпырылған қоқыс контейнерін белгілі бір уақыт аралығында босату керек.

Нұсқау: жұмыс кезінде шаң сүзгісін белгілі бір уақыт аралығында тазалап тұру керек.

→ Ылғалды/құрғақ қақпақты жабыңыз.

Ылғал немесе дымқыл едендерді сыпыру

→ Ылғалды/құрғақ қақпақты ашыңыз.

Нұсқау: осылайша сүзгі ылғалдан қорғалады.

Батарея индикаторы

Батарея индикаторы жұмыс кезінде батареялардың заряд деңгейін көрсетеді:

Толык	жасыл түспен жанады
30% қалған сыйымдылық	сары түспен жанады
10% қалған сыйымдылық	қызыл түспен жыпылықтайды
Зарядтың толық таусылуынан қорғау, құрылғы өшеді	қызыл түспен жанады

Ақаулар көрсеткіші

Ақаулар көрсеткіші құрылғыда ақау жоқтығын көрсетеді:

Козгалткыштыбаскару ақауы

қызыл түспен жыпылықтайды

Шаң сүзгісін тазалап алыңыз

→ Сүзгіні тазалауға арналған тұтқаны бірнеше рет тартып, итеріңіз.

Сыпырылған қоқыс контейнерін босату

⚠️ ҚАУІП

Жарақат алу қаупі бар! Сыпырылған қоқыс контейнерін алмас бұрын құрылғыны өшіріңіз.

Нұсқау: сыпырылған қоқыс контейнерін босатқанда, тығыздағыш жолақтың зақымдалмағанына көз жеткізіңіз.

Нұсқау: сыпырылған қоқыс контейнерінің рұқсат етілген ең жоғары жүктемесі 40 кг.

→ Шаң сүзгісін тазалап алыңыз. → Сыпырылған қоқыс контейнерінің бекіткіш қапсырмасын жоғары қарай тартыңыз. → Сыпырылған қоқыс контейнерін шығарыңыз. → Сыпырылған қоқысқа арналған контейнерді босатыңыз. → Сыпырылған қоқыс контейнеріне итеріңіз. → Сыпырылған қоқыс контейнерінің бекіткіш қапсырмасын төмен қарай басыңыз.

Құрылғыны өшіру

Қозғалтқышты өшіріңіз.

→ Негізгі қосқышты «0» күйіне бұраңыз.

→ Бүйірлік щетканы көтеріңіз. → Тұрақ тежегішін құлыптаңыз. → Негізгі қосқыш кілтін «0» күйінен асырып бұрап, оны алып тастаңыз.

Тасымалдау

⚠️ ҚАУІП

Жарақат алу және зақымдану қаупі бар! Тасымалдау кезінде құрылғының салмағына назар аударыңыз.

→ Қозғалтқышты өшіріңіз. → Негізгі қосқыш кілтін «0» күйінен асырып бұрап, оны алып тастаңыз. → Тұрақ тежегішін құлыптаңыз. → Құрылғыны дөңгелектерде тіректермен бекітіңіз. → Құрылғыны көргіш белдіктермен немесе арқандармен бекітіңіз.

→ Көлік құралдарында тасымалданғанда, құрылғыны тиісті қолданыстағы нұсқауларға сәйкес сырғып-жығудан қорғаңыз.

1 Итеру қапсырмасы арқылы бекіту аймағы 2 Құрылғы жапқышының астында бекіту аймағы

Нұсқау: негізгі жақтаудағы бекіту аймақтарына арналған таңбаларға назар аударыңыз (тізбектер таңбалары).

Нұсқау: Боуден кабельдері мен сымдарын бүгуге жол берілмейді.

Сақтау

⚠️ ҚАУІП

Жарақат алу және зақымдану қаупі бар! Бұйымды сақтау кезінде бұйымның салмағына назар аударыңыз.

Пайдаланудан шығару

Егер сыпыру машинасы ұзақ уақыт бойы пайдаланылмаса, келесі тармақтарға назар аударыңыз:

→ Сыпыру машинасын тегіс бетке қойыңыз. → Қозғалтқышты өшіріңіз. → Негізгі қосқыш кілтін «0» күйінен асырып бұрап, оны алып тастаңыз. → Тұрақ тежегішін құлыптаңыз. → Сыпыру машинаны айналып кетпеуі үшін бекітіңіз.

→ Сыпыру білікшесін көтеріңіз. Бұл әрекетті орындау үшін, реттеу тұтқаларының екеуін де үстіңгі саңылауға бекітіңіз.

→ Бүйірлік щетканы көтеріңіз.

→ Сыпыру машинасының ішін және сыртын тазалаңыз.

→ Құрылғыны қорғалған және құрғақ жерге қойыңыз.

→ Батареяларды ажыратыңыз.

→ Батареяларды зарядтап, шамамен 2 ай сайын қайта зарядтап тұрыңыз.

Күтім және техникалық қызмет көрсету

Жалпы нұсқаулар

• Жөндеу жұмыстарын тек уәкілетті қызмет көрсету орталықтары немесе барлық тиісті қауіпсіздік техникасының ережелерімен таныс осы саладағы мамандар жүзеге асыра алады.

- Коммерциялық мақсатта пайдаланылатын тасымалданатын құрылғылар VDE 0701 сәйкес қауіпсіздікті тексеруге жатады.

Тазалау

АБАЙ БОЛЫҢЫЗ

Зақымдану қаупі! Құрылғыны шланг немесе жоғары қысымды су ағынымен тазалауға болмайды (қысқа тұйықталу немесе басқа зақымдану қаупі).

НАЗАР АУДАРЫҢЫЗ

Тазалау жұмыстарының алдында зарядтау құрылғысын розеткадан ажыратыңыз.

Тазалау жұмыстарының алдында батареяның оң полюсін ажыратыңыз.

Құрылғының ішін тазалау

Жарақат алу қаупі бар! Шаңнан қорғайтын маска мен қорғаныс көзілдірігін киіңіз.

→ Құрылғы жапқышын ашыңыз.

→ Құрылғыны шүберекпен тазалаңыз. → Құрылғыны сығылған ауамен үрлеңіз. → Құрылғы жапқышын жабыңыз.

Құрылғының сыртын тазалау

→ Құрылғыны жұмсақ сабын ерітіндісіне малынған дымқыл шүберекпен тазалаңыз.

Нұсқау: қатты тазалағыш заттарды қолданбаңыз.

Техникалық қызмет көрсету мерзімділігі

Тұтынушының техникалық қызмет көрсетуі

Күнделікті техникалық қызмет көрсету:

→ Сыпыру білікшесі мен бүйірлік щеткалардың тозуын және оралған белдіктерді тексеріңіз. → Барлық басқару элементтерінің жұмысын тексеріңіз. → Барлық бақылау шамдарының жұмысын тексеріңіз.

Апта сайын техникалық қызмет көрсету:

→ Жетек белдіктерінің керілуін, тозуын және жұмысын тексеріңіз. → Боуден кабелі мен жылжымалы бөліктердің бірқалыпты қозғалуын тексеріңіз. → Сыпыру аймағындағы тығыздағыш жолақтардың реттелуі мен тозуын тексеріңіз. → Сыпыру білікшесінің сыпыру схемасын тексеріңіз. → Шаң сүзгісін тазалаңыз.

Нұсқау: сипаттамасын «Техникалық қызмет көрсету жұмыстары» тарауынан қараңыз.

Нұсқау: клиенттің техникалық қызмет көрсетуі кезінде барлық техникалық қызмет көрсету және жөндеу жұмыстарын білікті маман орындауы керек. Қажет болса, Kärcher мамандандырылған дилеріне кез келген уақытта кеңес алуға болады.

Тұтынушыға қызмет көрсету орталығының техникалық қызмет көрсетуі

Бірінші айдан кейін немесе 5 сағат жұмыс істегеннен кейін техникалық қызмет көрсету:

→ Бастапқы тексеруді орындаңыз. Әр 50 жұмыс сағатына техникалық қызмет көрсету

Әр 100 жұмыс сағатына немесе алты ай сайын техникалық қызмет көрсету

Әр 300 жұмыс сағатына техникалық қызмет көрсету

Әр 500 жұмыс сағатына немесе жыл сайын техникалық қызмет көрсету

Ескертпе: кепілдік талаптарын сақтау үшін кепілдік мерзімі ішінде барлық қызмет көрсету және техникалық қызмет көрсету жұмыстарын инспекциялық тексеру парағына сәйкес уәкілетті Kärcher тұтынушыға қызмет көрсету орталығы орындауы керек.

Техникалық қызмет көрсету жұмыстары

Дайындық:

→ Сыпыру машинасын тегіс бетке қойыңыз. → Қозғалтқыш қосқыш кілтін «0» күйінен асырып бұрап, оны алып тастаңыз. → Тұрақ тежегішін құлыптаңыз.

Техникалық қауіпсіздік бойынша жалпы нұсқаулар

АБАЙЛАҢЫЗ

Қозғалтқышты өшіргеннен кейін жұмыс істеу үшін шамамен 3–4 секунд қажет. Осы уақыт ішінде көлік жүретін аймақтан алыс ұстаңыз.

ЕСКЕРТУ

Кез келген техникалық қызмет көрсету немесе жөндеу жұмыстарын орындамас бұрын құрылғының жеткілікті түрде суытылуын күтіңіз. Қозғалтқыш сияқты ыстық бөліктерге қол тигізбеңіз.

НАЗАР АУДАРЫҢЫЗ

Техникалық қызмет көрсету алдында зарядтау құрылғысын розеткадан ажыратыңыз.

Техникалық қызмет көрсету жұмыстарын орындау алдында аккумулятордың оң полюсін ажыратыңыз.

НАЗАР АУДАРЫНЫЗ

Құрылғыны аудармас бұрын, батареяларды және сыпырылған қоқыс контейнерін шығарып, итеру қапсырмасын алға қарай бұраңыз. Құрылғыны итеру қапсырмасына қоймаңыз.

Құрылғыны тазалау мен техқызмет көрсету және бөлшектерді ауыстыру алдында құрылғыны өшіру керек.

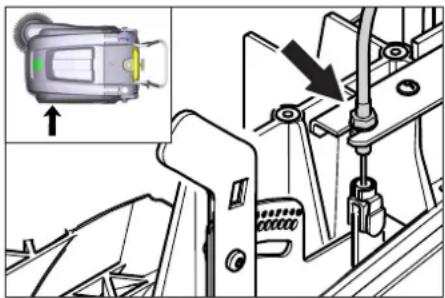

Жүріс жетегінің Боуден кабелін реттеңіз

Жоғары көтерілу кезінде құрылғының жетек қуаты жеткіліксіз болса, реттеу қажет.

→ Құрылғы жапқышын ашыңыз. → Бекіткіш сомынды босатыңыз. → Реттеу бұрандасын реттеңіз. → Қарсы сомынды мықтап бұраңыз.

Сыпыру білікшесін тексеріңіз

→ Тұрақ тежегішін құлыптаңыз. → Сыпырылған қоқыс контейнерін алып тастаңыз. → Таспаларды немесе сымдарды сыпыру білікшесінен алыңыз.

Сыпыру білікшесін ауыстырыңыз

Қылшықтардың тозуына байланысты сыпыру нәтижесі көрінетіндей нашарлағанда өзгерту қажет.

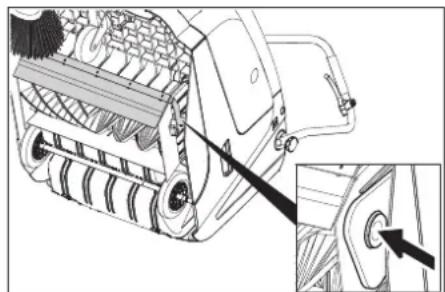

НАЗАР АУДАРЫНЫЗ

Құрылғыны аудар алдында батареяларды алып тастау керек. Құрылғыны итеру қапсырмасына қоймаңыз.

→ Тұрақ тежегішін құлыптаңыз. → Сыпырылған қоқыс контейнерін алыңыз. → Батареяларды алыңыз. → Құрылғыны артқа қарай еңкейтіңіз.

→ Ірі қоқыс қақпағын көтеріп, мойынтірек қабығын басып, сыпыру білікшесін алға қарай бұраңыз. → Сыпыру білікшесін шығарып алыңыз. → Жаңа сыпыру білікшесін жетек түйреуішіне (сол жақта) салыңыз. → Қарама-қарсы жақта мойынтірек қабығын сыпыру білікшесінің күйентесіндегі тесікке бекітіңіз.

АБАЙ БОЛЫҢЫЗ

Зақымдану қаупі! Сыпыру білікшесінің күйентесіндегі тесікке қылшықтардың ілініп қалмағанына көз жеткізіңіз.

Нұсқау: Жаңа сыпыру білікшесін орнатқаннан кейін сыпыру схемасын қайта реттеу керек.

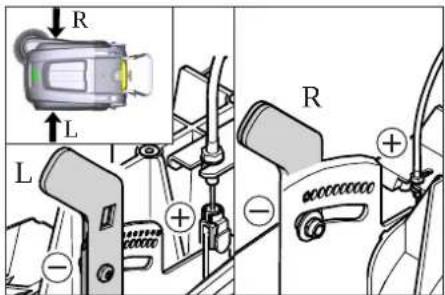

Сыпыру білікшесінің сыпыру схемасын тексеру және реттеу

→ Сыпыру машинасының алдыңғы жағын көтеріп, шаңмен немесе бормен жабылған түзу және тегіс бетке қарай жүріңіз. → Тұрақ тежегішін құлыптаңыз. → Сыпыру білікшесін шамамен 15–30 секундқа айналдырыңыз. → Сыпыру машинасының алдыңғы бөлігін көтеріп, оны бүйіріне жылжытыңыз.

Сыпыру схемасының пішіні ені 30–40 мм болатын біркелкі тіктөртбұрышты құрайды.

Сыпыру схемасын реттеңіз:

→ Құрылғы жапқышын ашыңыз. → Сол және оң жақ реттеу тұтқаларын реттеп, оларды бір саңылауға салыңыз.

• Реттеу тұтқасын төменгі саңылауға (+) бекітіңіз: сыпыру схемасы үлкейеді
• Реттеу тұтқасын жоғары тұрған саңылауға (-) бекітіңіз: сыпыру схемасы кішірейеді → Сыпыру схемасын тексеріңіз.

Бүйірлік щеткаларды ауыстырыңыз

Қылшықтардың тозуына байланысты сыпыру нәтижесі көрінетіндей нашарлағанда өзгерту қажет.

Нұсқау: машинаны аудару алдында сыпырылған қоқыс контейнерін алыңыз және итеру қапсырмасын алға қарай бұраңыз. Құрылғыны итеру қапсырмасына қоймаңыз.

→ Бүйірлік щетканың төменгі жағындағы 3 бұранданы бұрап алыңыз. → Бүйірлік щетканы алыңыз.

Жана бүйірлік щетканы тасымалдағышқа қойып, мықтап бұраңыз.

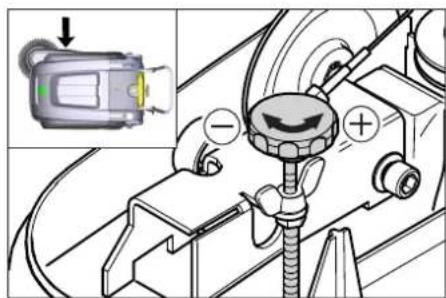

Бүйірлік щетканы түсіруді реттеу

Қылшықтардың тозуына байланысты бүйірлік щетканың сыпыру нәтижесі көрінетіндей нашарлағанда реттеу қажет.

→ Құрылғы жапқышын ашыңыз. → Құлақты сомынды босатыңыз.

→ Реттеу бұрандасын реттеңіз. → Құлақты сомынды қатайтыңыз.

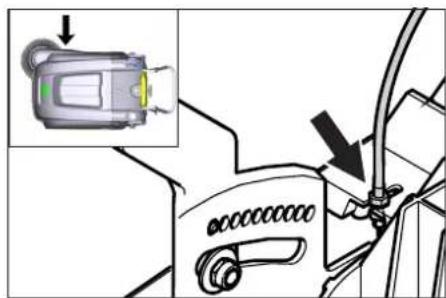

Ірі қоқыс қақпағын көтеруді реттеңіз

– Ірі қоқыс қақпағын жеткілікті түрде көтеру мүмкін болмаса, реттеу қажет. - Егер сыпыру нәтижесі нашарласа, мысалы, алдыңғы жиектің тозуына байланысты, Боуден кабелін сәл босату керек.

→ Құрылғы жапқышын ашыңыз.

→ Қарсы сомынды босатыңыз. → Реттеу бұрандасын реттеңіз. → Қарсы сомынды мықтап бұраңыз.

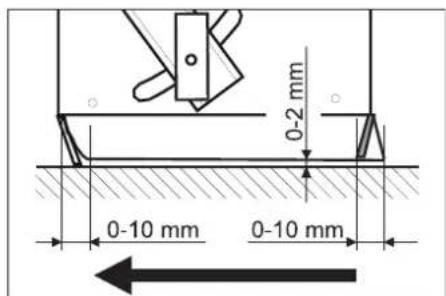

Тығыздағыш жолақтарды ауыстыру және реттеу

Нұсқау: машинаны аударар алдында сыпырылған қоқыс контейнерін алыңыз және итеру қапсырмасын алға қарай бұраңыз. Құрылғыны итеру қапсырмасына қоймаңыз.

■ Алдыңғы тығыздауыш тақтайша

→ Тығыздағыш жолақтың бекіткішін босатыңыз. → Тығыздағыш жолақтарды реттеңіз немесе ауыстырыңыз.

→ Тығыздағыш жолақтың еден саңылауын 0–10 мм көлбеумен артқа еңкейетіндей етіп реттеңіз.

→ Тығыздауыш жолақты туралаңыз. → Тығыздағыш жолақтың бекіткішін тартыңыз. ■ Артқы тығыздауыш тақтайша → Сыпырылған қоқыс контейнерін алып тастаңыз. → Тығыздағыш жолақтың бекіткішін босатыңыз. → Тығыздағыш жолақтарды реттеңіз немесе ауыстырыңыз. → Тығыздағыш жолақтың еден саңылауын 0–10 мм көлбеумен артқа еңкейетіндей етіп реттеңіз. → Тығыздағыш жолақтың бекіткішін тартыңыз. ■ Бүйірлік тығыздауыш тақтайшалар → Тығыздағыш жолақтың бекіткішін босатыңыз. → Тығыздағыш жолақтарды реттеңіз немесе ауыстырыңыз. → Еден аралығын реттеу үшін ең көп қалыңдығы 2 мм болатын төсемді қойыңыз. → Тығыздағыш жолақты туралаңыз. → Тығыздағыш жолақтың бекіткішін тартыңыз.

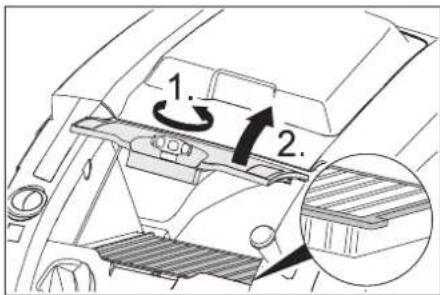

Шаң сүзгісін ауыстыру

ЕСКЕРТУ

Шаң сүзгісін ауыстырар алдында сыпырылған қоқыс контейнерін босатыңыз. Сүзгі жүйесімен жұмыс істегенде шаң маскасын киіңіз. Ұсақ шаңмен жұмыс істегенде қауіпсіздік ережелерін сақтаңыз.

АБАЙ БОЛЫҢЫЗ

Зақымдану қаупі!

→ Шаң сүзгісін жуыңыз! → Тұрақ тежегішін құлыптаңыз. → Шаң сүзгісін тазалап алыңыз.

→ Шаң сүзгісінің қақпағын тоқтатқыш бұраманы сағат тіліне қарсы бұрап алыңыз. → Шаң сүзгісінің қақпағын көтеріңіз. → Шаң сүзгісін ауыстырыңыз. Шаң сүзгісінің дұрыс орнатылғанына көз жеткізіңіз (суретті қараңыз). → Тоқтатқыш бұраманы ол тоқтағанша қатайтыңыз.

АБАЙ БОЛЫҢЫЗ

Тоқтатқыш бұрама толығымен тартылмаса, бұл зақымдарға әкелуі мүмкін.

Нұсқау: жаңа сүзгіні орнатқан кезде, желбезектердің зақымданбағанына көз жеткізіңіз.

Сақтандырғышты/релені ауыстыру

■ KM 75/40 W Bp

→ Құрылғы жапқышын ашыңыз.

→ Ақаулы сақтандырғышты немесе релені ауыстырыңыз.

■ KM 75/40 W Bp Pack

Сактандырғыш батарея терминалында орналасқан.

Керек-жарақтар

Буйірлік щетка, жүмсақ	6.905-626.0
ішкі беттерден ұсақ шаңды кетіруге арналған, ылғалға тезімді.
Сыпыру білікшесі, жүмсақ	6.906-886.0
Табиғи қылшықтары бар: ішкі беттердегі тегіс едендердегі ұсақ шаңды тазалау үшін арнайы жасалған. Суга тезімді емес, абразивті беттерге қолданбаңыз!
Сыпыру білікшесі, қатты	6.906-885.0
Сыртқы аймақта қатып қалған кірді кетіруге арналған, ылғалға тезімді.
Сыпыру білікшесі, антистатикалық	6.906-950.0
Кілемдер немесе жасанды жабын сияқты статикалық зарядталатын беттерге арналған
Кілем сыпыру қондырғысы	2.641-571.0
Құрамында: линт сүзгісі, антистатикалық сыпыру білікшесі, 3 айналмалы деңгелек

ЕО стандарттарына сәйкестігі туралы декларация

Осымен төменде көрсетілген машина қауіпсіздік және денсаулық қорғау бойынша ЕО директиваларының талаптарына сәйкес келетінін мәлімдейміз. Бізбен келісілмейінше машинаның конструкциясы өзгерген жағдайда осы декларация өз күшін жояды.

Өнім: Сыпырғыш-шансорғыш

Түрі: 1.049-xxx

Сәйкес ЕО директивалары

2006/42/EG (+2009/127/EG)

2014/30/EO

2000/14/EC

Қолданылатын біріздендірілген

стандарттар

EN 55012:2007 + A1:2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2:2005

EN 62233:2008

EN IEC 63000:2018

Қолданылатын ұлттық стандарттар ---

Сәйкестікті бағалаудың қолданбалы әдісі

2000/14/EC: V қосымшасы

Дыбыс қуаттылығының деңгейі

дБ(А)

Өлшенді: 86

Кепілдік 88

береді:

Қол қойғандар басқарманың тапсырмасы мен уәкілдігі бойынша әрекет етеді.

Құжаттаманы жүргізетін уәкілетті тұлға:

S. Reiser

Alfred Kärcher SE & Co. KG

Ақаулар кезіндегі көмек

Акаулык Жою
Кұрылғыны іске қосу мүмкін емес	Жапқыштың түйіспелі ажыратқышы құрылғыны өшірді. Құрылғы жапқышын жабыңыз
	Батареяларды зарядтау
	Шамадан тыс жуктемеден қорғауды тексеріңіз
	Kärcher тұтынушыларды қолдау қызметіне хабарлаңыз
Қозғалтқыш жұмыс істейді, бірақ құрылғы қозғалмайды	Жүріс жетегінің Боуден кабелін реттеңіз
	Сына белдігін тексеріңіз
	Kärcher тұтынушыларды қолдау қызметіне хабарлаңыз
Құрылғы көлбеу бағытта қозғалған кезде токтайды	Көлбеу аз жолда жүріңіз
	Шамадан тыс жуктемеден қорғауды тексеріңіз
	Жүріс жетегінің Боуден кабелін реттеңіз
	Сына белдігін тексеріңіз
	Kärcher тұтынушыларды қолдау қызметіне хабарлаңыз
Сыпыру білікшесі токтайды, ақаулар көрсеткіші қызыл түспен жанады	Herізгі қосқышты «OFF» күйіне бұрыңыз, щеткада кептелген заттардың бар-жоғын тексеріңіз. Қажет болса, төмен көлбеу бойымен жүріңіз. Негізгі қосқышты қайта қосыңыз. Бүл процесті төрт рет қайталағаннан кейін басқару құралы салқындату үшін 2 минуттық үзіліс жасайды. Осы уақыт ішінде құрылғыны іске қосу мүмкін емес.
Құрылғы дұрыс көрі бұрылмайды	Сыпыру білікшесі мен бүйірлік щеткалардың тозуын тексеріңіз, Қажет болса, ауыстырыңыз
	Ірі қоқыс қақпағының жұмысын тексеріңіз
	Ірі қоқыс қақпағының Боуден кабелін босатыңыз (реттеу бурандасы)
	Белдіктің тартылуы мен жұмысын тексеріңіз, Қажет болса ауыстырыңыз
	Сыпыру схемасын реттеңіз
	Сыпыру білікшесін ауыстырыңыз
	Kärcher тұтынушыларды қолдау қызметіне хабарлаңыз
Құрылғы шанды	Ірі қоқыс қақпағының жұмысын тексеріңіз
	Ірі қоқыс қақпағының Боуден кабелін босатыңыз (реттеу бурандасы)
	Шаң сүзгісін тексеру, тазалау немесе ауыстыру Шаң сүзгісін жумаңыз.
	Сыпыруға арналған контейнерді босатыңыз
	Сыпырылған қоқыс контейнеріндегі тығыздау профилін ауыстырыңыз
	Шаң сүзгісіндегі тығыздағышты тексеріңіз
	Тығыздағыш жолақтардың тозуын тексеріңіз, Қажет болса, реттеңіз немесе ауыстырыңыз
Шеткі аймақта нашар сыпыру	Бүйірлік щетканы түсіруді реттеу
	Бүйірлік щетканы ауыстырыңыз
	Бүйірлік щетканы түсіру
	Бүйірлік щетканың жетек белдігін тексеріңіз
	Kärcher тұтынушыларды қолдау қызметіне хабарлаңыз
Бүйірлік щетканы көтеру жұмыс істемейді	Бүйірлік щетка көтергішінің Боуден кабелін тексеріңіз
	Kärcher тұтынушыларды қолдау қызметіне хабарлаңыз
Жаңа сыпыру білікшесі сыпырылған қоқыс контейнеріне тиеді	Сәйкес жоғары саңылауларға (1...3) екі реттеу тетігін қосу арқылы сыпыру схемасының параметрін тузетіңіз.

Техникалық мағлұматтар

		KM 75/40 W Bp KM 75/40 W Bp Pack
Курылғы деректері
Узындығы х ені х біктігі (итеру қапсырмасы жайылған)	мм	1430 x 750 x 1190	1430 x 750 x 1190
Узындығы х ені х біктігі (итеру қапсырмасы бүктелген)	мм	1160 x 750 x 930	1160 x 750 x 930
Салмағы (батареяларсыз)	кг	79	79
Салмағы (батареялармен)	кг	125	125
Рұқсат өтілген жалпы салмақ	кг	205	205
Жүргізу және сыпыру жылдамдығы	км/сағ	4,5	4,5
Өрмелеу қабілеті (макс.)	%	12	12
Цилиндрлі сыпыру білікшесінің диаметрі	мм	265	265
Бүйірлік щетканың диаметрі	мм	410	410
Аудан бойынша өнімділік, макс.	м2/сағ	3400	3400
Бүйірлік щеткаларсыз жұмыс ені	мм	550	550
Бүйірлік щеткалармен жұмыс ені	мм	750	750
Сыпырылған қокыс контейнерінің көлемі	л	40	40
Қорғаныс дәрежесі: тамшыға төзімді	--	IPX 3	IPX 3
Мотор
Түрі	--	Тұрақты магнитті тұрақты ток қозғалтқышы Оң жақ айналу бағыты
Көрнеу	В	24 24
Номиналды тоқ	А	22	22
Номиналды куаты	Вт	400	400
Айналу саны	1/мин	2750	2750
Қорғаныс класы	--	IP 20	IP 20
Батарея
Түрі	--	--	2 x 12 B GiV
Сыйымдылығы	Ач	--	60 (5 сағ)
Салмағы	кг --	23
Батарея толығымен таусылған кездегі зарядтау уақыты	сағ	--	12
Қайта зарядтаудан кейінгі жұмыс уақыты	сағ	--	шамамен 1,5–2
Зарядтау құрылғысы
Желілік кернеу	В~	--	230
Шығыс кернеуі	В	--	24
Зарядтау тогы	А	--	10
Желі жилігі	Гц	--	50/60
Электрлік қорғаныс
Орталық	А	50	50
Басқару құралының сақтандырғышы	А	2	--
Зарядтың толық таусылуынан қорғау	--	Реле арқылы	Реле арқылы
Зарядтау құрылғысы		---	T4A/250 В айнымалы ток
Сузгі және сору жүйесі
Ўсак шаң сүзгісінің сүзгі беті	М2	1,8 1,8
Қауіпті емес шаңдар үшін сүзгіні пайдалану санаты	--	М	М
Сору жүйесінің номиналды теріс қысымы	мбар	5	5
Сору жүйесінің номиналды көлемдік шығыны	л/с	45	45
Экологиялық жағдай
Жұмыс температурасы	°C	-5 пен +40 аралығында	-5 пен +40 аралығында
Зарядтау температурасы		---	Бөлме температурасы
Ылғалдылық, конденсациясыз	%	0–90	0–90
EN 60335-2-72 стандартына сәйкес есептелінетін мән
Дыбыс қысымының деңгейі LрА	дБ(А)	71 71
Белгісіздік KрА	дБ(А)	3	3
Дыбыс куатының деңгейі LWW + белгісіздік KWW	дБ(А)	88 88
Белгісіздік KWA		2	2
Қолдағы діріл мәні	м/с2	3,7 3,7
Белгісіздік К	м/с2	0,2 0,2

Техникалық өзгерістер енгізілуі мүмкін.
