Τύπος προϊόντος	Υποβρύχια αντλία ανύψωσης
Μάρκα	Kärcher
Μοντέλο	SP 5 Dual
Χρήση	Ιδιωτική οικιακή χρήση
Ονομαστική ισχύς	500 W
Τάση δικτύου	230-240 V
Συχνότητα δικτύου	50 Hz
Μέγιστη παροχή	9500 l/h
Μέγιστη πίεση	0,7 bar
Μέγιστο ύψος κατάθλιψης	7 m
Μέγιστο βάθος βύθισης	7 m
Μέγιστο μέγεθος σωματιδίων	20 mm
Βάρος (χωρίς εξαρτήματα)	4,8 kg
Μήκος καλωδίου τροφοδοσίας	10 m
Διάταξη εξαέρωσης	Αυτόματη
Τρόπος λειτουργίας	Αυτόματη (πλωτός διακόπτης) / Χειροκίνητη
Εύκαμπτη σύνδεση	Quick-Connect
Καλάθι φιλτραρίσματος	Ρυθμιζόμενο (2 θέσεις)
Ύψος μεταγωγής (αυτόματη λειτουργία, υψηλή θέση)	255-310 mm (λειτουργία), 115-220 mm (στάση)
Υπολειπόμενο ύψος (χειροκίνητη λειτουργία, μεταφορά)	25 mm
Υπολειπόμενο ύψος (χειροκίνητη λειτουργία, επίπεδη αναρρόφηση)	1 mm
Συντήρηση	Καμία απαραίτητη συντήρηση
Προστασία από πάγο	Αδειάστε εντελώς τη συσκευή και αποθηκεύστε την προστατευμένη από πάγο
Εγγύηση	Σύμφωνα με τις συνθήκες της χώρας, ελαττώματα υλικού/κατασκευής

Συχνές ερωτήσεις - SP 5 Dual Kärcher

Ποια υγρά μπορώ να αντλήσω με την Kärcher SP 5 Dual;

Μπορείτε να αντλήσετε γλυκό νερό, νερό πισίνας με δοσομετρικά πρόσθετα, διαλύματα απορρυπαντικών και νερά με σωματίδια έως 20 mm. Μην χρησιμοποιείτε για μη φιλτραρισμένα λύματα ή διαβρωτικά υγρά.

Πώς ρυθμίζω το καλάθι φιλτραρίσματος;

Το καλάθι φιλτραρίσματος έχει δύο θέσεις. Για να το αλλάξετε, σταθεροποιήστε την αντλία ανάμεσα στα πόδια σας, πιάστε τη λαβή και γυρίστε την προς τα δεξιά για να απελευθερώσετε το καλάθι. Τοποθετήστε το στην επιθυμητή θέση και κουμπώστε το γυρίζοντας τη λαβή προς τα αριστερά.

Τι κάνω αν η αντλία δεν ξεκινά ή σταματήσει απότομα;

Ελέγξτε την παροχή ρεύματος (ασφάλειες και πρίζες). Αν ο θερμικός διακόπτης έχει διακόψει, αποσυνδέστε την αντλία, αφήστε την να κρυώσει, καθαρίστε την περιοχή αναρρόφησης και αποφύγετε τη λειτουργία χωρίς νερό.

Πώς λειτουργεί η αυτόματη λειτουργία;

Ο πλωτός διακόπτης ελέγχει την έναρξη και τη διακοπή ανάλογα με τη στάθμη του νερού. Ρυθμίστε τον πλωτήρα στην υψηλή θέση για λειτουργία χωρίς επιτήρηση. Η αντλία ξεκινά όταν ανεβαίνει ο πλωτήρας και σταματά όταν κατεβαίνει.

Ποιο είναι το ελάχιστο υπολειπόμενο ύψος στη χειροκίνητη λειτουργία;

Στη χειροκίνητη λειτουργία με το καλάθι στη θέση «επίπεδη αναρρόφηση», το υπολειπόμενο ύψος μπορεί να φτάσει τα 1 mm. Στη θέση «μεταφορά βρώμικου και καθαρού νερού», είναι 25 mm. Μην αφήνετε ποτέ την αντλία χωρίς επιτήρηση σε χειροκίνητη λειτουργία.

Μπορώ να χρησιμοποιήσω την αντλία συνεχώς;

Όχι, η συσκευή δεν είναι κατάλληλη για συνεχή λειτουργία (π.χ. αντλία σιντριβανιού ή μόνιμος σταθμός ανύψωσης). Χρησιμοποιήστε την μόνο για προσωρινές εργασίες άντλησης.

Πώς προστατεύω την αντλία από τον παγετό;

Μετά τη χρήση, αδειάστε εντελώς την αντλία και τον εύκαμπτο σωλήνα. Αφήστε να στεγνώσει και αποθηκεύστε σε μέρος προστατευμένο από τον παγετό. Ο παγετός μπορεί να προκαλέσει ζημιά στη συσκευή.

Ποια αξεσουάρ και ανταλλακτικά συνιστώνται;

Χρησιμοποιείτε αποκλειστικά γνήσια αξεσουάρ και ανταλλακτικά Kärcher για να εξασφαλίσετε ασφάλεια και σωστή λειτουργία. Μπορείτε να τα παραγγείλετε στο www.kaercher.com.

Τι κάνω αν το Quick-Connect δεν ανοίγει ή δεν κλείνει;

Το σύστημα σύνδεσης είναι πιθανώς βρώμικο. Αφαιρέστε το κλιπ, καθαρίστε το προσεκτικά και στη συνέχεια επανατοποθετήστε το.

Πώς βελτιστοποιώ την παροχή της αντλίας;

Για μέγιστη παροχή, χρησιμοποιήστε έναν κοντό και μεγάλης διαμέτρου εύκαμπτο σωλήνα, μειώστε το ύψος κατάθλιψης και ελαχιστοποιήστε τις απώλειες πίεσης από τα αξεσουάρ.

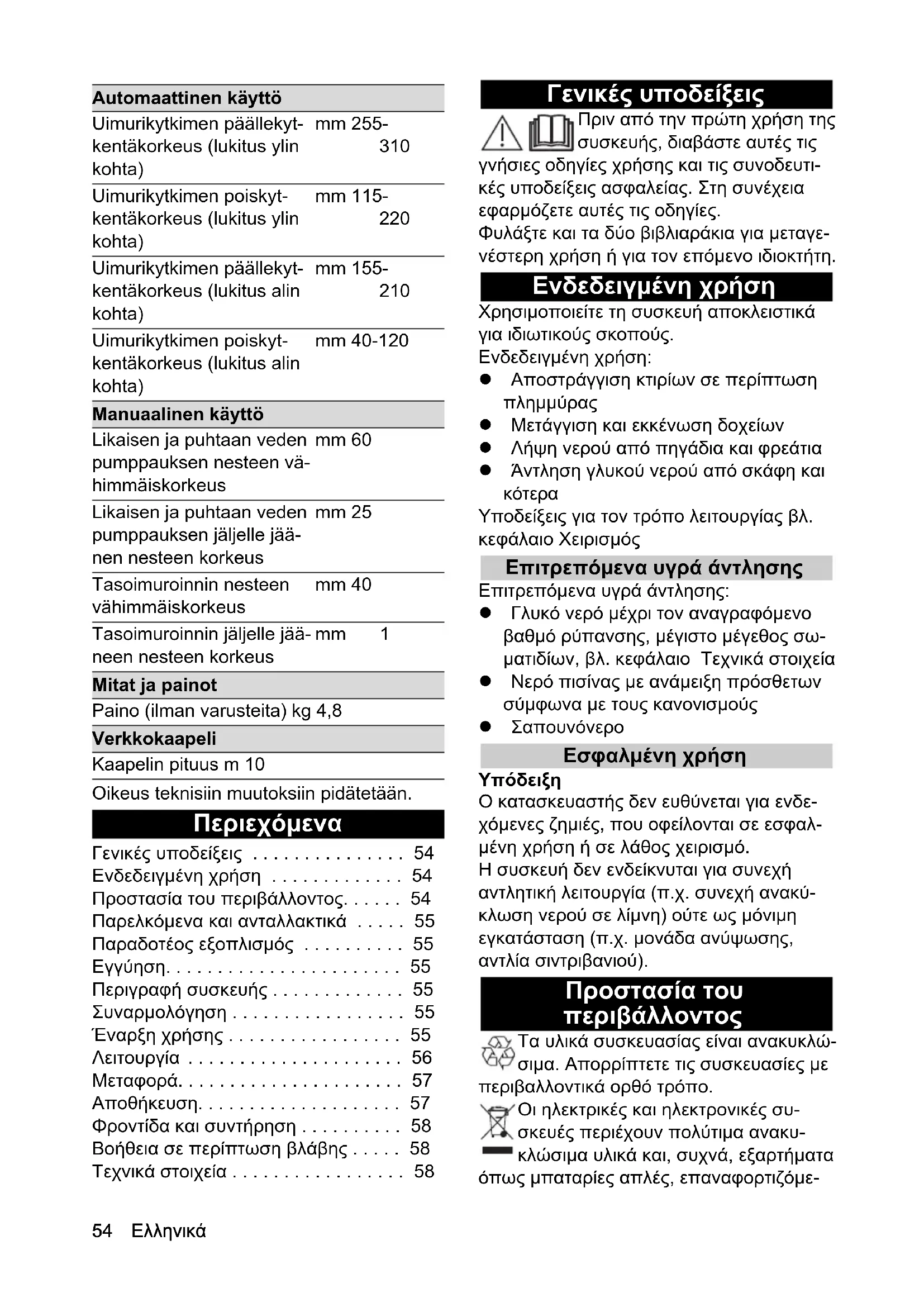

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SP 5 Dual Kärcher

Γενικές υποδείξεις	54
Ενδεδειγμένη χρήση	54
Προστασία του περιβάλλοντος.	54
Παρελκόμενα και ανταλλακτικά	55
Παραδοτέος εξοπλισμός	55
Εγγύηση.	55
Περιγραφή συσκευής	55
Συναρμολόγηση	55
Έναρξη χρήσης	55
Λειτουργία	56
Μεταφορά.	57
Αποθήκευση.	57
Φροντίδα και συντήρηση	58
Βοήθεια σε περίπτωση βλάβης	58
Τεχνικά στοιχεία	58

Γενικές υποδείξεις

⚠️ ⚠️ Πριν από την πρώτη χρήση της συσκευής, διαβάστε αυτές τις γνήσιες οδηγίες χρήσης και τις συνοδευτικές υποδείξεις ασφαλείας. Στη συνέχεια εφαρμόζετε αυτές τις οδηγίες. Φυλάξτε και τα δύο βιβλιαράκια για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη.

Ενδεδειγμένη χρήση

Χρησιμοποιείτε τη συσκευή αποκλειστικά για ιδιωτικούς σκοπούς.

Ενδεδειγμένη χρήση:

• Αποστράγγιση κτιρίων σε περίπτωση πλημμύρας
• Μετάγγιση και εκκένωση δοχείων
• Λήψη νερού από πηγάδια και φρεάτια
• Άντληση γλυκού νερού από σκάφη και κότερα
  Υποδείξεις για τον τρόπο λειτουργίας βλ. κεφάλαιο Χειρισμός

Επιτρεπόμενα υγρά άντλησης

Επιτρεπόμενα υγρά άντλησης:

• Γλυκό νερό μέχρι τον αναγραφόμενο βαθμό ρύπανσης, μέγιστο μέγεθος σωματιδίων, βλ. κεφάλαιο Τεχνικά στοιχεία
• Νερό πισίνας με ανάμειξη πρόσθετων σύμφωνα με τους κανονισμούς
• Σαπουνόνερο

Εσφαλμένη χρήση

Υπόδειξη

Ο κατασκευαστής δεν ευθύνεται για ενδε- χόμενες ζημιές, που οφείλονται σε εσφαλ- μένη χρήση ή σε λάθος χειρισμό. Η συσκευή δεν ενδείκνυται για συνεχή αντλητική λειτουργία (π.χ. συνεχή ανακύ- κλωση νερού σε λίμνη) ούτε ως μόνιμη εγκατάσταση (π.χ. μονάδα ανύψωσης, αντλία σιντριβανιού).

Προστασία του περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Απορρίπτετε τις συσκευασίες με περιβαλλοντικά ορθό τρόπο.

Οι ηλεκτρικές και ηλεκτρονικές συ- σκευές περιέχουν πολύτιμα ανακυ- κλώσιμα υλικά και, συχνά, εξαρτήματα όπως μπαταρίες απλές, επαναφορτιζόμε-

νες ή λάδια, τα οποία σε περίπτωση λανθασμένης χρήσης ή απόρριψης μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία και το περιβάλλον. Ωστόσο, αυτά τα συστατικά είναι απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Υποδείξεις σχετικά με συστατικά (REACH)

Ενημερωμένες πληροφορίες σχετικά με τα συστατικά είναι διαθέσιμες στη διεύθυνση: www.kaercher.de/REACH

Παρελκόμενα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια ανταλλακτικά, καθώς αυτά εγγυ-ώνται την ασφαλή και απρόσκοπτη λει-τουργία της συσκευής.

Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com.

Παραδοτέος εξοπλισμός

Ο παραδοτέος εξοπλισμός της συσκευής απεικονίζεται επάνω στη συσκευασία. Κατά την αφαίρεση από τη συσκευασία ελέγξτε την πληρότητα των περιεχομένων. Σε περίπτωση που λείπουν παρελκόμενα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, ενημερώστε τον προμηθευτή σας.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι εκδίδονται από την αρμόδια εταιρεία διανομής μας. Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέ- ωση εντός της προθεσμίας εγγύησης, εφό- σον οφείλονται σε σφάλμα υλικού ή κατα- σκευής. Σε περίπτωση εγγύησης απευθυν- θείτε στον προμηθευτή σας ή το πλησιέστε- ρο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών, προσκομίζοντας το παραστατικό της αγοράς.

(για διευθύνσεις βλέπε την πίσω σελίδα)

Περιγραφή συσκευής

Σε αυτές τις οδηγίες λειτουργίας περιγράφεται ο μέγιστος δυνατός εξοπλισμός. Στο παραδοτέο υλικό υπάρχουν διαφορές ανά- λογα με το μοντέλο (ανατρέξτε στη συσκευασία).

Για τα σχήματα δείτε τη σελίδα εικόνων

Εικόνα Α

①Λαβή μεταφοράς
②Καλώδιο ηλεκτρικής σύνδεσης με φις
③Αυτόματη διάταξη εξαέρωσης
④ Σύνδεση σωλήνα Quick-Connect
⑤ Στόμιο σύνδεσης
⑥Ασφάλεια διακόπτη φλοτέρ
⑦Ρύθμιση ύψους διακόπτη φλοτέρ
⑧ Διακόπτης φλοτέρ
⑨ Ρύθμιση ποτηριού φίλτρου
⑩ Ποτήρι φίλτρου

Συναρμολόγηση

Τοποθέτηση σωλήνα

Υπόδειξη

Η παροχή είναι τόσο υψηλότερη όσο πιο κοντός είναι ο σωλήνας και όσο πιο μεγάλη η διάμετρος του σωλήνα.

Η συσκευή συνοδεύεται από ένα λυμένο στόμιο σύνδεσης.

1. Σπρώξτε τον σφιγκτήρα στον εύκαμπτο σωλήνα.

Εικόνα Β

1. Κατά τη χρήση εύκαμπτου σωλήνα με διάμετρο ³/⁴" ή 1":

α Βιδώστε το κομμάτι σύνδεσης της αντλίας (βλ. κεφάλαιο Παρελκόμενα και ανταλλακτικά) στο στόμιο σύνδεσης.

b Ανάλογα με την επιλεγμένη διάμετρο σωλήνα κοντύνετε το συνδετικό κομμάτι της αντλίας στις εγκοπές. Η ποσότητα ροής αυξάνεται.

c Σπρώξτε τον σωλήνα στο συνδετικό κομμάτι της αντλίας.

1. Κατά τη χρήση εύκαμπτου σωλήνα με διάμετρο 1¼” σπρώξτε τον σωλήνα πάνω στο στόμιο σύνδεσης.

2. Στερεώστε τον εύκαμπτο σωλήνα με τον σφιγκτήρα πάνω στο στόμιο σύνδεσης.

'Εναρξη χρήσης

ΔΠΡΟΣΟΧΗ

Εσφαλμένη μεταφορά

Κίνδυνος τραυματισμού και πρόκλησης ζημιάς

Μην μεταφέρετε την αντλία κρατώντας την από το καλώδιο ή τον εύκαμπτο σωλήνα.

1. Συνδέστε το στόμιο σύνδεσης στον σύν- δεσμο Quick-Connect. Ο σωλήνας έχει συνδεθεί.

2. Ασφαλίστε τον διακόπτη φλοτέρ στη διά- ταξη ρύθμισης ύψους.

Εικόνα Β

1. Τοποθετήστε την αντλία στο υγρό προς άντληση:

2. Στερεώστε ένα σχοινί στη λαβή και βυθίστε την αντλία.

3. Τοποθετήστε την αντλία οριζόντια πάνω σε σταθερό δάπεδο. Αν ο πυθμένας είναι λασπώδης χρησιμοποιήστε ένα τούβλο ή κάτι παρόμοιο για σταθεροποίηση.

4. Φροντίστε ώστε να μην έχει φράξει η πε- ριοχή αναρρόφησης.

Λειτουργία

Αυτόματη εξαέρωση

Εάν η στάθμη του υγρού είναι πολύ χαμηλή, μπορεί από την αυτόματη διάταξη εξαέρωσης να εξέλθει αναρροφούμενος αέρας ή αέρας που βρίσκεται μέσα στην αντλία. Εκτός από αέρα μπορεί επίσης να εξέλθει και υγρό.

Εικόνα D

Ρύθμιση του ποτηριού φίλτρου

Το ποτήρι φίλτρου μπορεί να χρησιμοποιη- θεί σε 2 θέσεις.

Εικόνα Ε

	Άντληση καθαρού και ακάθαρτου νερούΣυνιστούμε αυτή τη θέση του πο-τηριού του φίλτρου στην αρχή της άντλησης επειδή τότε η αντλία έχει τη μεγαλύτερη παροχή.
	Ρηχή αναρρόφησηΣε αυτή τη θέση του ποτηριού του φίλτρου και σε χειροκίνητη λει-τουργία είναι εφικτή ρηχή αναρρό-φηση σε ύψος υπολειπόμενου υγρού έως 1 mm.

1. Τοποθετήστε την αντλία στο δάπεδο.

2. Στερεώστε την αντλία ανάμεσα στα πόδια και πιάστε την από τη λαβή.

3. Ξεκλειδώστε το ποτήρι του φίλτρου στρέφοντας τη λαβή προς τα δεξιά.

4. Φέρτε το ποτήρι φίλτρου στην επιθυμητή θέση.
5. Κλειδώστε το ποτήρι του φίλτρου στρέφοντας τη λαβή προς τα αριστερά.

Αυτόματη λειτουργία

Στην αυτόματη λειτουργία, η διαδικασία άντλησης ελέγχεται αυτόματα από τον διακόπτη φλοτέρ.

Η αντλία ενεργοποιείται, μόλις ο διακόπτης φλοτέρ φτάσει στο ύψος ενεργοποίησης λόγω της αυξανόμενης στάθμης του υγρού. Η αντλία απενεργοποιείται, μόλις ο διακόπτης φλοτέρ φτάσει στο ύψος απενεργοποίησης λόγω της ελαττούμενης στάθμης του υγρού.

Πρέπει να διασφαλίζεται η ελευθερία κίνησης του διακόπτη φλοτέρ.

Υπόδειξη

Τα ύψη ενεργοποίησης διαφέρουν ανάλογα με τα εξής:

• Θέση του διακόπτη φλοτέρ
• Μήκος καλωδίου μεταξύ διακόπτη φλο- τέρ και ασφάλειας.

Το μήκος του καλωδίου πρέπει να είναι τουλάχιστον 2,5 cm. Συνιστούμε την τήρηση του ρυθμισμένου μήκους καλωδίου.

Σχετικά με τα ύψη ενεργοποίησης ανατρέξτε στο κεφάλαιο Τεχνικά στοιχεία.

1. Ρυθμίστε τον διακόπτη φλοτέρ μέσω της διάταξης προσαρμογής ύψους και το μήκος καλωδίου μεταξύ του διακόπτη φλοτέρ και της ασφάλειας.

Υπόδειξη

Όταν η αντλία λειτουργεί χωρίς επιτήρηση να ρυθμίζετε τον διακόπτη φλοτέρ πάντα στην ανώτερη θέση ώστε να διασφαλίσετε πως η αντλία μπορεί να απενεργοποιείται με σιγουριά.

Εικόνα Τ

Όταν ο διακόπτης φλοτέρ ρυθμιστεί στην κατώτερη θέση, ρυθμίστε το μήκος καλωδίου μεταξύ διακόπτη φλοτέρ και ασφάλειας στα 2,5 cm, βλ. σημάδι στο καλώδιο.

Εικόνα G

1. Φέρτε το ποτήρι φίλτρου στη θέση "Αντληση ακάθαρτου και καθαρού νε- ρού".

2. Συνδέστε τον ρευματολήπτη στην πρίζα.

Μη αυτόματη λειτουργία

Στη μη αυτόματη λειτουργία, η αντλία πα- ραμένει ενεργοποιημένη.

Το ύψος υπολειπόμενου υγρού (βλ. κεφά- λαιο Τεχνικά στοιχεία) μπορεί να επιτευχθεί μόνο στη μη αυτόματη λειτουργία.

ΠΡΟΣΟΧΗ

Ζημιά στην αντλία λόγω ξηρής λειτουρ- γίας

Αυξημένη φθορά

Κατά τη μη αυτόματη λειτουργία μην αφήνε- τε την αντλία χωρίς επίβλεψη.

Σε περίπτωση ξηρής λειτουργίας απενεργοποιήστε την αντλία.

1. Στερεώστε τον διακόπτη φλοτέρ στην ασφάλεια με τη μύτη να δείχνει προς τα πάνω.

Εικόνα Η

1. Ανάλογα με τη στάθμη υγρού φέρτε το ποτήρι φίλτρου στην επιθυμητή θέση (για το ελάχιστο ύψος υγρού και το ύψος υπολειπόμενου υγρού ανατρέξτε στο κεφάλαιο Τεχνικά στοιχεία).

2. Συνδέστε τον ρευματολήπτη στην πρίζα.

Βελτιστοποίηση της παροχής

Η παροχή αυξάνεται τόσο περισσότερο:

• όσο μικρότερο είναι το μανομετρικό ύψος
• όσο μεγαλύτερη είναι η διάμετρος του χρησιμοποιούμενου εύκαμπτου σωλήνα
• όσο κοντύτερος είναι ο χρησιμοποιούμενος εύκαμπτος σωλήνας
• όσο μικρότερη είναι η απώλεια πίεσης που προκαλεί το συνδεδεμένο παρελκόμενο

1. Καθαρίστε τη συσκευή από τις ακαθαρ- σίες.

2. Αντλήστε καθαρό νερό.

3. Ξεπλύνετε την αντλία.

4. Πιέστε το πλήκτρο του Quick-Connect και αφαιρέστε το στόμιο σύνδεσης.

Eikóva I

Ο σωλήνας έχει αποσυνδεθεί.

1. Αν χρειάζεται αφαιρέστε τα υπολείμματα από τον σωλήνα και από τον σύνδεσμο Quick-Connect.
2. Αποσυνδέστε το φις από την πρίζα.

Μεταφορά

- Μεταφορά της συσκευής με τα χέρια.

• Σηκώστε και μεταφέρετε τη συσκευή από τη λαβή μεταφοράς.

• Στερεώστε ένα σχοινί στη λαβή και σηκώστε και μεταφέρετε τη συσκευή από το σχοινί.

• Μεταφορά της συσκευής με αυτοκίνητο.

• Ασφαλίστε τη συσκευή από ολίσθηση και ανατροπή.

Αποθήκευση

ΠΡΟΣΟΧΗ

Κίνδυνος παγετού

Οι συσκευές που δεν έχουν εκκενωθεί πλήρως μπορεί να καταστραφούν από παγετό. Αδειάζετε τελείως τη συσκευή και τα παρελκόμενα.

Προστατεύστε τη συσκευή από τον παγετό.

1. Αδειάστε εντελώς την αντλία.
2. Αφήστε την αντλία και τον σωλήνα να στεγνώσουν.
3. Αποθηκεύετε την αντλία σε χώρο στον οποίο δεν επικρατεί παγετός.

Φροντίδα και συντήρηση

Η συσκευή δεν χρειάζεται συντήρηση.

Βοήθεια σε περίπτωση βλάβης

Οι βλάβες οφείλονται συχνά σε ασήμαντες αιτίες, τις οποίες μπορείτε να αντιμετωπίσετε μόνοι σας με τη βοήθεια του ακολούθου πίνακα. Σε περίπτωση αμφιβολίας ή σε περίπτωση βλάβης που δεν αναφέρεται εδώ παρακαλούμε να απευθύνεστε στο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών.

Η αντλία λειτουργεί αλλά δεν να κάνει άντληση

Στην αντλία υπάρχει αέρας.

1. Συνδέστε και αποσυνδέστε επανειλημ- μένα το ηλεκτρικό φις από την πρίζα, μέ- χρι να αρχίσει αναρρόφηση υγρού.
   Η περιοχή αναρρόφησης έχει βουλώσει.
2. Αποσυνδέστε το φις από την πρίζα.
3. Καθαρίστε την περιοχή αναρρόφησης.
   Η στάθμη υγρού είναι πολύ χαμηλή σε χει- ροκίνητη λειτουργία.
4. Εάν είναι δυνατό, βυθίστε την αντλία βα- θύτερα στο υγρό άντλησης, βλ. κεφά- λαιο .

Η αντλία δεν ξεκινά ή σταματάει ξαφνικά στη διάρκεια της λειτουργίας

Η ηλεκτρική τροφοδοσία διακόπηκε.

1. Ελέγξτε τις ασφάλειες και τις ηλεκτρικές συνδέσεις.
   Ο θερμοδιακόπτης απενεργοποίησε την αντλία λόγω υπερθέρμανσης.

2. Αποσυνδέστε το φις από την πρίζα.

3. Αφήστε την αντλία να κρυώσει.
4. Αφαιρέστε τα σωματίδια ρύπων από την περιοχή αναρρόφησης.
5. Καθαρίστε την περιοχή αναρρόφησης.
6. Αποτρέψτε την ξηρή λειτουργία της αντλίας.

Τα σωματίδια ρύπων φράζουν την περιοχή αναρρόφησης.

1. Αποσυνδέστε το φις από την πρίζα.
2. Καθαρίστε την περιοχή αναρρόφησης.

Η παροχή μειώνεται

Η περιοχή αναρρόφησης έχει βουλώσει.
1. Αποσυνδέστε το φις από την πρίζα.
2. Καθαρίστε την περιοχή αναρρόφησης.

Πολύ χαμηλή παροχή

Ξεπεράστηκε το μέγιστο μανομετρικό.

Η διάμετρος και το μήκος σωλήνα έχουν επιλεχθεί λανθασμένα.

• Τηρείτε το μέγιστο μανομετρικό, βλ. κεφάλαιο Τεχνικά στοιχεία.
• Αν χρειάζεται, επιλέξτε μεγαλύτερη διάμετρο ή μικρότερο μήκος σωλήνα, βλ. κεφάλαιο Βελτιστοποίηση της παροχής.

To Quick-Connect δεν μπορεί να ανοίξει η να κλείσει

Το σύστημα κουμπώματος είναι λερωμένο.

1. Αφαιρέστε το κλιπ.
2. Καθαρίστε το κλιπ.
3. Τοποθετήστε το κλιπ.

Το ποτήρι φίλτρου δεν μπορεί να μετακι- νηθεί.

Το ποτήρι φίλτρου είναι λερωμένο.

1. Με ένα κατσαβίδι λασκάρετε τις βίδες συγκράτησης.
2. Αφαιρέστε το ποτήρι φίλτρου.
3. Καθαρίστε το ποτήρι φίλτρου.
4. Τοποθετήστε το ποτήρι φίλτρου.

Τεχνικά στοιχεία

Ηλεκτρική σύνδεση

Ηλεκτρική τάση V 230-

240

Συχνότητα δικτύου Hz 50

Ονομαστική ισχύς W 500

Στοιχεία ισχύος συσκευής

Παροχή (max) l/h 9500

Πίεση (max)	bar	0,7
Μανομετρικό (max)	m	7

Βάθος βύθισης (max)

m

7

Μέγεθος σωματιδίων (max) των επιτρεπόμενων υγρών άντλησης

mm

20

Αυτόματη λειτουργία

'Υψος ενεργοποίησης δια- mm	255-
κόπτη φλοτέρ (ασφάλιση	310
στην ανώτατη θέση)

'Υψος απενεργοποίησης mm	115-
διακόπτη φλοτέρ (ασφάλι-	220
ση στην ανώτατη θέση)

'Υψος ενεργοποίησης δια- mm	155-
κόπτη φλοτέρ (ασφάλιση	210
στην κατώτατη θέση)

'Υψος απενεργοποίησης mm 40-120 διακόπτη φλοτέρ (ασφάλιση στην κατώτατη θέση)

Μη αυτόματη λειτουργία

Ελάχιστο ύψος υγρού για mm 60 άντληση καθαρού και ακά- θαρτου νερού

'Υψος άντλησης υπόλοι- mm 25 που καθαρού και ακάθαρ- του νερού

Ελάχιστο ύψος υγρού ρη- mm 40 χής αναρρόφησης

'Υψος υπόλοιπου υγρού mm 1 ρηχής αναρρόφησης

Διαστάσεις και βάρη

Βάρος (χωρίς παρελκόμε- kg 4,8 να)

Ηλεκτρικό καλώδιο

Μήκος καλωδίου m 10

Με την επιφύλαξη τεχνικών αλλαγών.

İçindekiler

Genel uyarılar 59
