SP 5 Dual - Szivattyú Kärcher - Ingyenes használati útmutató

Terméktípus	Süllyeszthető leeresztő szivattyú
Márka	Kärcher
Modell	SP 5 Dual
Felhasználás	Magán háztartási használat
Névleges teljesítmény	500 W
Hálózati feszültség	230-240 V
Hálózati frekvencia	50 Hz
Max. szállítási mennyiség	9500 l/h
Max. nyomás	0,7 bar
Max. szállítási magasság	7 m
Max. merülési mélység	7 m
Max. szemcseméret	20 mm
Súly (tartozékok nélkül)	4,8 kg
Tápkábel hossza	10 m
Levegőtelenítő berendezés	Automatikus
Üzemmód	Automatikus (úszókapcsoló) / Kézi
Flexibilis csatlakozás	Quick-Connect
Szűrőkosár	Állítható (2 pozíció)
Kapcsolási magasság (auto mód, magas pozíció)	255-310 mm (be), 115-220 mm (ki)
Maradék magasság (kézi mód, szállítás)	25 mm
Maradék magasság (kézi mód, lapos szívás)	1 mm
Karbantartás	Nincs szükség karbantartásra
Fagyvédelem	Teljesen ürítse ki a készüléket és fagymentesen tárolja
Garancia	Az ország feltételei szerint, anyag-/gyártási hibák

Gyakran ismételt kérdések - SP 5 Dual Kärcher

Milyen folyadékokat szivattyúzhatok a Kärcher SP 5 Dual segítségével?

Szivattyúzhat édesvizet, medencevizet adagolt adalékokkal, tisztítószer-oldatokat, és szennyezett vizet legfeljebb 20 mm-es részecskékkel. Ne használja szűretlen szennyvízhez vagy agresszív folyadékokhoz.

Hogyan állítható be a szűrőkosár?

A szűrőkosár két pozícióval rendelkezik. A cseréhez rögzítse a szivattyút a lábai között, fogja meg a fogantyút, és forgassa jobbra a kosár kioldásához. Helyezze a kívánt pozícióba, majd rögzítse a fogantyú balra forgatásával.

Mi a teendő, ha a szivattyú nem indul el vagy hirtelen leáll?

Ellenőrizze az elektromos tápegységet (biztosítékok és csatlakozók). Ha a termikus kapcsoló lekapcsolt, húzza ki a szivattyút, hagyja lehűlni, tisztítsa meg a szívási területet, és kerülje az üresjáratot.

Hogyan működik az automatikus mód?

Az úszókapcsoló vezérli az indítást és leállítást a vízszint alapján. Állítsa az úszót magas pozícióba felügyelet nélküli használathoz. A szivattyú indul, amikor az úszó felszáll, és leáll, amikor leszáll.

Mi a minimális maradék magasság kézi módban?

Kézi módban a kosár „lapos szívás” pozíciójában a maradék magasság 1 mm lehet. „Szennyezett és tiszta víz szállítása” pozícióban ez 25 mm. Soha ne hagyja felügyelet nélkül a szivattyút kézi módban.

Használhatom a szivattyút folyamatosan?

Nem, a készülék nem alkalmas folyamatos üzemeltetésre (pl. szökőkútszivattyú vagy állandó leeresztő állomás). Csak ideiglenes szivattyúzási műveletekhez használja.

Hogyan védje a szivattyút a fagytól?

Használat után teljesen ürítse ki a szivattyút és a tömlőt. Hagyja megszáradni, majd fagymentes helyen tárolja. A fagy károsíthatja a készüléket.

Milyen tartozékok és pótalkatrészek ajánlottak?

Kizárólag eredeti Kärcher tartozékokat és pótalkatrészeket használjon a biztonság és a megfelelő működés garantálása érdekében. Megrendelhetők a www.kaercher.com oldalon.

Mi a teendő, ha a Quick-Connect nem nyílik vagy nem záródik?

A csatlakozórendszer valószínűleg eltömődött. Vegye ki a klipet, tisztítsa meg alaposan, majd szerelje vissza.

Hogyan optimalizálható a szivattyú áramlási sebessége?

A maximális áramlás érdekében használjon rövid és nagy átmérőjű tömlőt, csökkentse a szállítási magasságot, és minimalizálja a tartozékok okozta nyomásveszteséget.

HASZNÁLATI ÚTMUTATÓ SP 5 Dual Kärcher

Általános utasítások. 69
Rendeltetésszerű alkalmazás ..... 69
Környezetvédelem 69
Tartozékok és pótalkatrészek. ..... 69
Szállított tartozékok 70
Garancia 70
A készülék leírása 70
Szerelés....70
Üzembe helyezés 70
Üzemeltetés.... 70
Szállítás 72
Tárolás. 72
Ápolás és karbantartás 72
Üzemzavarok elhárítása ..... 72
Müszaki adatok 73

Általános utasítások

A készülék első használata előtt olvassa el az eredeti kezelési útmutatót és a mellékelt biztonsági tanácsokat. Ezeknek megfelelően járjon el. Órizze meg mindkét tájékoztatót későbbi használatra vagy a következő tulajdonos számára.

Rendeltetésszerű alkalmazás

Kizárólag magánháztartásban használja a készüléket.

Rendeltetésszerű alkalmazás:

• épületrészek víztelenítése árvíz esetén
  ● tartályok át- és kiszivattyúzása
• vízfelvétel kutakból és aknákból
• édesvíz szivattyúzása hajókból és jachtokból

A működésmódra vonatkozó útmutatásért lásd Kezelés c. fejezet Kezelés

Engedélyezett szállítófolyadékok

Engedélyezett szállítófolyadékok:

• édesvíz a megadott szennyezési fokig, maximális részecskeméret, lásd Műszaki adatok c. fejezet Műszaki adatok
• medencevíz adalékanyagok rendeltetésszerű adagolásánál
• mosólúg

Szakszerűtlen alkalmazás

Megjegyzés

A gyártó nem vállal felelősséget a szakszerűtlen alkalmazásból vagy hibás kezelésből eredő esetleges károkért.

A készülék nem alkalmas megszakítás nélküli szivattyú üzemmódra (pl. tavi folyamatos keringető üzemmód) és stacionárius szerelésre (pl. emelőberendezések, szökökútszivattyúk).

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csomagolást.

Az elektromos és elektronikus készülékek értékes, újrahasznosítható

anyagokat, és gyakran olyan alkotóelemeket, például elemeket, akkumulátorokat vagy olajat is tartalmaznak, melyek nem megfelelő kezelése vagy helytelen megsemmisítése potenciális veszélyt jelenthet az emberek egészségre és a környezetre. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt találja: www.kaercher.de/REACH

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését.

A tartozékokra és pótalkatrészekre vonatkozóan információkat itt talál: www.kaercher.com.

Szállított tartozékok

A készülékkel szállított tartozékok fel vannak tüntetve a csomagoláson. Kicsomagolásnál ellenőrizze, hogy megvan-e minden tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén kérjük, értesítse a kereskedőt.

Garancia

Minden országban az illetékes értékesítő társaságunk által megadott garanciális fel-tételek vannak érvényben. A készüléknél felmerülő esetleges zavarokat a garancia-idön belül díjmentesen orvosoljuk, amen-nyiben anyag-, illetve gyártási hibáról van szó. Garanciális esetben kérjük, a számlá-val együtt forduljon kereskedőjéhez vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához.

(A címet lásd a hátoldalon)

A készülék leírása

A használati utasításban a maximális fel- szereltséget ismertetjük. Modelltől függően a szállított tartozékoknál különbségek fi- gyelhetők meg (lásd a csomagolást). Ábrák, lásd a grafikonokat tartalmazó oldalt

Ábra A

①fogó
②hálózati csatlakozókábel dugóval
③ automatikus légtelenítőberendezés
④Quick-Connect tömlőcsatlakozás
⑤ csatlakozócsonkok
⑥úszókapcsoló rögzítése
⑦úszókapcsoló magasságállítása
⑧úszókapcsoló
⑨ szűrőkosár beállítása
⑩szürökosár

Szerelés

A tömlő felszerelése

Megjegyzés

Minél rövidebb a tömlő, és minél nagyobb a tömlőátmérő, annál nagyobb a szállítási teljesítmény.

A csatlakozócsonk lazán helyezkedik el a készülék mellett.

1. Tolja a tömlőszorítót a tömlőre.

Ábra B

1. 3/4" vagy 1" tömlöátmérönél:

a Csavarozza fel a szivattyúcsatlakozó idomot (lásd Tartozékok és pótalkatrészek c. fejezet) Tartozékok és pótalkatrészeka csatlakozócsonkra.
b Csökkentse a szivattyúcsatlakozó idom méretét a hornyoknál a kiválasztott tömlőátmérő alapján. Ezzel az átfolyó mennyiség megnő.
c Tolja a tömlőt a szivattyúcsatlakozó idomra.

1. 1¼" tömlőátmérő alkalmazása esetén tolja a tömlőt a csatlakozócsonkra.

2. Rögzítse a tömlőt a csatlakozócsonkra a tömlőszorító segítségével.

Üzembe helyezés

⚠VIGYÁZAT

Szakszerűtlen szállítás

Sérülés és károsodás veszélye

A szivattyút ne fogja meg a kábelnél vagy a tömlönél.

1. Csatlakoztassa a csatlakozócsonkot a Quick-Connect csatlakozóra.
   A tömlő csatlakoztatva van.

2. Pattintsa be az úszókapcsolót a magasságállításba.

Ábra C

1. A szivattyú pozicionálása a szállítófolyadékban:

2. Rögzítsen egy kötelet a fogóra, és merítse be a szivattyút.

3. A szivattyút vízszintesen állítsa le egy szilárd alapra. Iszapos alap esetén a szivattyút téglával vagy hasonló tárggyal ki kell biztosítani.

4. Ügyeljen arra, hogy a szívóterület akadálymentes legyen.

Üzemeltetés

Automatikus légtelenítés

Alacsony folyadékszintnél az esetlegesen beszívott vagy a szivattyúban található levegő az automatikus légtelenítőberendezésen keresztül távozik. A levegőn kívül folyadék is távozhat.

Ábra D

A szűrőkosár beállítása

A szürökosár 2 állásban üzemeltethető.

Ábra E

	Szennyeződés- és tisztavíz-szállításEzt a szűrőkosárállást a szivattyúzási folyamat kezdetén java-soljuk, mivel ekkor a legnagyobb a szivattyú szállítási teljesítménye.
	Lapos felszívásEnnél a szűrőkosárállásnál, manuális üzemmódban a lapos felszívás 1 mm-es maradék folyadékmagasságig végezhető.

1. Állítsa a szivattyút a talajra.
2. Rögzítse a szivattyút a lábai között, és fogja meg a fogónál.
3. Pattintsa ki a szűrőkosarat a fogantyú elfordításával jobbra.
4. Állítsa a szűrőkosarat a kívánt helyzetbe.
5. Pattintsa be a szűrőkosarat a fogantyú elfordításával balra.

Automata üzemmód

Automata üzemmódban az úszókapcsoló automatikusan vezérli a szivattyúzási folyamatot.

A szivattyú akkor kapcsol be, amikor az úszókapcsoló a növekvő folyadékszint következtében eléri a bekapcsolási magasságot.

A szivattyú akkor kapcsol ki, amikor az úszókapcsoló a csökkenő folyadékszint következtében eléri a kikapcsolási magasságot.

Biztosítsa az úszókapcsoló mozgásszabadságát.

Megjegyzés

A kapcsolási magasságok a következők szerint változnak:

• úszókapcsoló helyzete
• az úszókapcsoló és a rögzítés közötti kábelhossz
  A kábelhossznak legalább 2,5 cm-nek kell lennie. Javasoljuk, hogy ne térjen el a beállított kábelhossztól.

A kapcsolási magasságok megadásával kapcsolatban lásd Műszaki adatok c. fejezet Műszaki adatok.

1. Pattintsa be az úszókapcsolót a magasságállításba, és állítsa be a kábelhosszt az úszókapcsoló és a rögzítés között.

Megjegyzés

Ha a szivattyút felügyelet nélkül üzemelteti, az úszókapcsolót mindig a legfelső pozícióba kell állítani, hogy a szivattyú biztonságosan ki tudjon kapcsolni.

Ábra F

Ha az úszókapcsoló a legalsó pozícióba van állítva, a kábelhosszt az úszókapcsoló és a rögzítés között 2,5 cm-re kell beállítani, lásd a kábele feltüntetett jelölést.

Ábra G

1. Állítsa a szűrőkosarat a „Szennyeződés- és tisztavíz-szállítás” helyzetbe.
2. Csatlakoztassa a hálózati dugaszt az aljzathoz.

Kézi üzemmód

Kézi üzemmódban a szivattyú nem kapcsol ki.

A maradék folyadékmagasság (lásd Müszaki adatok c. fejezet) Müszaki adatokcsak kézi üzemmódban érhető el.

FIGYELEM

A szivattyú szárazfutás miatt bekövetkező károsodása

Jelentős kopás

Kézi üzemmódban ne hagyja a szivattyút felügyelet nélkül üzemelni.

Szárazfutásnál kapcsolja ki a szivattyút.

1. Helyezze el az úszókapcsolót orral felfelé a rögzítésben.

Ábra H

1. Állítsa a szűrőkosarat a folyadékszintnek megfelelően a kívánt helyzetbe (a minimális folyadékmagassággal és a maradék folyadékmagassággal kapcsolatban lásd Műszaki adatok c. fejezet Műszaki adatok).

2. Csatlakoztassa a hálózati dugaszt az aljzathoz.

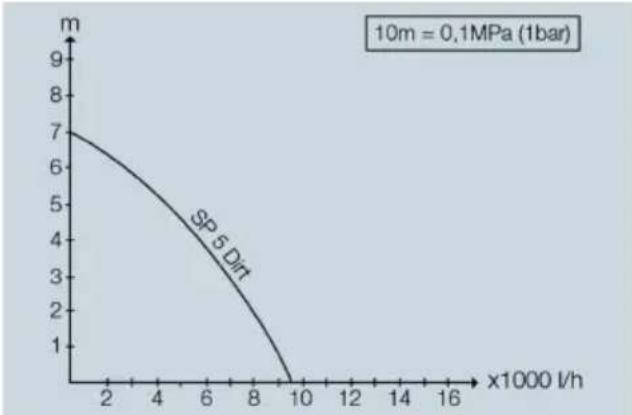

A szállítási mennyiség optimalizálása

A szállítási mennyiség annál nagyobb:

• minél kisebb a szállítási magasság
• minél nagyobb az alkalmazott tömlő átmérője
• minél rövidebb az alkalmazott tömlő
• minél kisebb nyomásveszteséget okoznak a csatlakoztatott tartozékok

Az üzem befejezése

1. Tisztítsa meg a készüléket a szennyező-désektől.

2. Szállítsa el a tiszta vizet.

3. Öblítse át a szivattyút.

4. Nyomja meg a Quick-Connect csatlakozó gombját, és húzza le a csatlakozó-csonkot.

Ábra I

Ezzel sikeresen eltávolította a tömlöt.

1. Szükség esetén távolítsa el a maradékokat a tömlőböl és a Quick-Connect csatlakozóról.

2. Húzza ki a hálózati dugaszt az aljzatból.

Szállítás

• A készülék szállítása.
• Emelje meg a készüléket a fogónál, és így szállítsa.
• Rögzítsen kötelet a fogóra, majd emelje meg a kötéllel a készüléket, és így szállítsa.
• A készülék szállítása járműveken.
• Biztosítsa ki a készüléket elcsúszás és felborulás ellen.

Tárolás

FIGYELEM

Fagyveszély

A nem teljesen kiürített készülékek a fagy hatására tönkremehetnek.

Ürítse ki teljesen a készüléket és tartozéka- it.

Óvja a készüléket a fagytól.

1. Ürítse ki teljesen a szivattyút.
2. Szárítsa meg a szivattyút és a tömlőt.
3. A szivattyút fagymentes helyen tárolja.

Ápolás és karbantartás

A készülék nem igényel karbantartást.

Üzemzavarok elhárítása

Az üzemzavarok gyakran egyszerű okokra vezethetők vissza, amelyeket az alábbi áttekintés segítségével a kezelő maga is könnyen elháríthat. Kétség esetén vagy az itt meg nem nevezett üzemzavarok esetén, kérjük, forduljon a felhatalmazott ügyfél-szolgálathoz.

A szivattyú működik, de nem szállít

A szivattyú belsejében levegő van.

1. Húzza ki a hálózati dugaszt az aljzatból, majd dugja be újra. Ismételje meg a műveletet mindaddig, míg a szivattyúval folyadékot sikerül felszívni.

A szívóterület eltömödött.

1. Húzza ki a hálózati dugaszt az aljzatból.
2. Tisztítsa meg a szívóterületet.

A folyadékszint kézi üzemmódban túl alacsony.

1. Merítse be a szivattyút minél mélyebben a szállítófolyadékba, lásd a fejezetet.

A szivattyú nem indul be vagy az üzem során hirtelen megáll

Az áramellátás megszakadt.

1. Ellenőrizze a biztosítékokat és az elektromos összekötéseket.

A hővédő kapcsoló túlmelegedés miatt ki- kapcsolta a szivattyút.

1. Húzza ki a hálózati dugaszt az aljizatból.

2. Hagyja lehülni a szivattyút.

3. Távolítsa el a szennyrészecskéket a szívóterületről.

4. Tisztítsa meg a szívóterületet.

5. Akadályozza meg a szivattyú szárazfutását.

A szennyrészecskék akadályt képeznek a szívóterületen.

1. Húzza ki a hálózati dugaszt az aljzatból.
2. Tisztítsa meg a szívóterületet.

A szállítási teljesítmény csökkent

A szívóterület eltömödött.

1. Húzza ki a hálózati dugaszt az aljzatból.
2. Tisztítsa meg a szívóterületet.

A szállítási teljesítmény túl kicsi

A maximális szállítási magasság túllépve.

A tömlőátmérő és a tömlőhossz rosszul lett megválasztva.

• Vegye figyelembe a maximális szállítási magasságot, lásd Műszaki adatok c. fejezet Műszaki adatok.
• Szükség esetén válasszon nagyobb tömlőátmérőt vagy rövidebb tömlőhos-szt, lásd A szállítási mennyiség optimalizálása c. fejezet A szállítási mennyiség optimalizálása.

A Quick-Connect csatlakozó nem nyitható, ill. zárható

A dugaszoló rendszer elszennyeződött.

1. Távolítsa el a kapcsot.
2. Tisztítsa meg a kapcsot.
3. Szerelje fel a kapcsot.

A szűrőkosár nem mozgatható.

A szűrőkosár elszennyeződött.

1. Lazítsa meg a reteszcsavarokat csavarhúzóval.
2. Távolítsa el a szűrőkosarat.
3. Tisztítsa meg a szűrőkosarat.
4. Szerelje fel a szürökosarat.

Műszaki adatok

Elektromos csatlakozás
Hálózati feszültség V 230–	240
Hálózati frekvencia Hz 50
Névleges teljesítmény W 500
A készülék teljesítményre vonatkozó adatai
Szállítási mennyiség (max.) l/h 9500
Nyomás (max.) bar 0,7
Szállítási magasság (max.) m	7
Bemerülési mélység (max.) m	7

Az engedélyezett szállítófolyadékok részecskemérete (max.) mm 20

Automata üzemmód

Úszókapcsoló bekapcsolási magassága (legfelső pozíció rögzítése)	mm	255–310
Úszókapcsoló kikapcsolási magassága (legfelső pozíció rögzítése)	mm	115–220
Úszókapcsoló bekapcsolási magassága (legalsó pozíció rögzítése)	mm	155–210
Úszókapcsoló kikapcsolási magassága (legalsó pozíció rögzítése)	mm	40–120

Kézi üzemmód

Szennyeződés- és tisztavíz- mm 60 szállítás minimális folyadék-magassága

Szennyeződés- és tisztavíz- mm 25 szállítás maradék folyadék-magassága

Lapos felszívás minimális fo- mm 40 lyadékmagassága

Lapos felszívás maradék fo- mm 1 lyadékmagassága

Méretek és súlyok

Súly (tartozékok nélkül) kg 4,8

Hálózati kábel

Kábelhossz m 10

A müszaki változtatások jogát fenntartjuk.

Obsah

Napájanie prúdom je prerušené.
