Tehniskie dati Paturētas tiesības veikt tehniskas izmai- ņas. Turinys Bendrieji nurodymai Prieš pradėdami naudoti įsigy- tą įrenginį, perskaitykite origi- nalią naudojimo instrukciją ir pridėtus sau- gos reikalavimus. Vadovaukitės šiais doku- mentais. Išsaugokite abu šiuos dokumentus, kad ga- lėtumėte naudotis jais vėliau arba perduoti kitam savininkui. Naudojimas pagal paskirtį Šį prietaisą naudokite tik privačiame namų ūkyje. Naudojimas pagal paskirtį: Patalpų drenažas potvynio atveju Rezervuarų perpumpavimas ir išpumpa- vimas Vandens paėmimas iš šulinių ir šachtų Saldinto vandens pumpavimas iš valčių ir jachtų Veikimo pobūdžio nuorodos pateiktos sky- riuje Valdymas Pumpuoti tinkami skysčiai Pumpuoti tinkami skysčiai: Saldintas vanduo iki nurodyto užteršimo laipsnio, maksimalų dalelių dydį žr. sky- riuje Techniniai duomenys Plaukimo baseinų vanduo tinkamai do- zuojant priedus Skalbimo vanduo Elektropieslēgums Barošanas tīkla spriegums V 230-

• Pludiņslēdža izslēgšanas augstums (nofiksēšana apak- šējā pozīcijā) mm 40-120 Manuālais režīms Minimālais netīrā un tīrā ūdens sūknēšanas šķidruma līmenis mm 60 Atlikušais netīrā un tīrā ūdens sūknēšanas šķidruma līmenis mm 25 Nosūkšana uz pamatnes, mi- nimālais šķidruma līmenis mm 40 Nosūkšana uz pamatnes, atli- kušais šķidruma līmenis mm 1 Izmēri un svars Svars (bez pierīcēm) kg 4,8 Tīkla kabelis Kabeļa garums m 10 Bendrieji nurodymai p. 119
• Naudojimas pagal paskirtį p. 119
• Aplinkos apsauga p. 120
• Priedai ir atsarginės dalys p. 120
• Komplektacija p. 120
• Garantija p. 120
• Prietaiso aprašymas p. 120
• Montavimas p. 120
• Naudojimo pradžia p. 121
• Naudojimas p. 121
• Transportavimas p. 122
• Laikymas p. 122
• Priežiūra ir aptarnavimas p. 122
• Pagalba gedimų atveju p. 122
• Techniniai duomenys 20 Lietuviškai Naudojimas ne pagal paskirtį Pastaba Gamintojas neprisiima atsakomybės už ga- limą žalą, atsiradusią naudojant prietaisą ne pagal paskirtį ar netinkamai jį valdant. Prietaisas netinkamas naudoti nenutrūks- tamai (pvz., nenutraukiamo veikimo tvenki- nio cirkuliacija) arba kaip stacionarus įren- ginys (pvz., keltuvas, fontano siurblys). Aplinkos apsauga Pakuotės medžiagos gali būti perdir- bamos. Pakuotės atliekas sutvarkykite tausodami aplinką. Elektros ir elektroniniuose prietaisuo- se būna vertingų perdirbamų medžia- gų ir dažnai tokių dalių, su kuriomis ne- tinkamai elgiantis arba netinkamai jas pa- šalinus gali kilti pavojus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploatuo- ti įrenginį šios dalys būtinos. Šiuo simboliu pažymėtus įrenginius draudžiama šalinti su buitinėmis atliekomis. Pastabos dėl sudėtinių medžiagų (RE- ACH) Naujausią informaciją apie sudėtines me- džiagas rasite: www.kaercher.de/REACH Priedai ir atsarginės dalys Naudokite tik originalius priedus ir origina- las atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių. Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com. Komplektacija Įrenginio tiekiamo komplekto sudėtis paro- dyta ant pakuotės. Išpakavę patikrinkite, ar yra visos įrenginio detalės. Jei trūksta prie- dų arba yra transportavimo pažeidimų, pra- neškite apie tai pardavėjui. Garantija Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus įrenginio gedimus garantijos galio- jimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl ga- rantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarna- vimo tarnybą pateikdami pirkimą patvirti- nantį kasos kvitą. (Adresą rasite kitoje pusėje) Prietaiso aprašymas Šioje eksploatavimo instrukcijoje aprašoma maksimali įranga. Priklausomai nuo mode- lio gali skirtis tiekimo komplekto turinys (žr. pakuotę). Paveikslai pateikti puslapyje su brėžiniais Paveikslas A 1 Rankena 2 Elektros laidas su kištuku 3 Automatinis oro šalinimo įtaisas 4 Quick-Connect žarnos jungtis 5 Prijungiamasis vamzdis 6 Plūdinio jungiklio fiksatorius 7 Plūdinio jungiklio aukščio reguliatorius 8 Plūdinis jungiklis 9 Filtro dėžės nustatymas 10 Filtro dėžė Montavimas Žarnos montavimas Pastaba Kuo trumpesnė žarna ir kuo didesnis žar- nos skersmuo, tuo didesnis siurblio našu- mas. Nesumontuotas jungiamasis atvamzdis pri- dėtas prie įrenginio. p. 1231

1. Užmaukite ant žarnos pavalkėlį.

nas: a Siurblio jungiamąjį elementą prisukite Priedai ir atsarginės dalysprie jungia- mojo atvamzdžio (žr. skyrių). b Patrumpinkite siurblio jungiamąjį ele- mentą ties išpjovomis pagal pasirinktą žarnos skersmenį. Debitas padidinamas. c Užmaukite žarną ant siurblio jungia- mojo elemento.

3. Naudodami 1¼” skersmens žarną, ją

maukite ant jungiamojo antgalio.

4. Žarną su žarnos gnybtu pritvirtinkite ant

jungiamojo antgalio.Lietuviškai 121 Naudojimo pradžia 몇ATSARGIAI Netinkamas transportavimas Sužalojimų ir pažeidimų pavojus Neneškite siurblio paėmę už kabelio ar žar- nos.

1. Įkiškite Quick-Connect į jungiamąjį ant-

galį. Žarna prijungta.

2. Plūdinį jungiklį užfiksuokite aukščio re-

guliatoriuje. Paveikslas C

3. Įdėkite siurblį į pumpuojamą skystį:

Pritvirtinkite prie laikančios rankenos lyną. Siurblį padėkite horizontalioje padėty- je ant tvirto pagrindo. Jei pagrindas yra minkštas, stabilizavimui naudokite plytą ar panašų objektą.

4. Užtikrinkite, kad nebūtų uždengta įsiur-

bimo zona. Naudojimas Automatinis nuorinimas Jei skysčio lygis yra nedidelis, per automa- tinį oro šalinimo įtaisą pasišalina galimai įsi- urbtas ar siurblyje esantis oras. Be oro gali ištekėti ir skystis. Paveikslas D Filtro dėžės nustatymas Filtro dėžę naudoti galima 2 padėtyse. Paveikslas E

1. Pastatykite siurblį ant žemės.

2. Suspauskite siurblį kojomis ir paimkite

už laikančiosios rankenos.

3. Sukdami rankeną į dešiną atfiksuokite

4. Nustatykite į norimą padėtį filtro dėžę.

5. Sukdami rankeną į kairę užfiksuokite fil-

tro dėžę. Automatinis režimas Automatiniame režime pumpavimas auto- matiškai valdomas plūdiniu jungikliu. Siurblys automatiškai įsijungia, kai kylant skysčio lygiui, pasiekiamas plūdinio jungi- klio įjungimo lygis. Siurblys automatiškai išsijungia, kai mažė- jant skysčio lygiui, pasiekiamas plūdinio jungiklio išjungimo lygis. Užtikrinkite, kad plūdinis jungiklis galėtų ju- dėti laisvai. Pastaba Įjungimo lygis skirtingas pagal: Plūdinio jungiklio padėtis Kabelio ilgis tarp plūdinis jungiklio ir fik- satoriaus. Kabelio ilgis turi būti mažiausiai 2,5 cm. Rekomenduojama išlaikyti nustatytą ka- belio ilgį. Įjungimo lygių duomenis žr. skyriuje Tech- niniai duomenys.

1. Aukščio reguliatoriumi ir kabelio ilgiu

tarp plūdinio jungiklio bei fiksatoriaus su- reguliuokite plūdinį jungiklį. Pastaba Jeigu siurblys naudojamas be priežiū- ros, plūdinį jungiklį visada nustatykite į aukščiausią padėtį, kad užtikrintumėte, jog siurblys galės patikimai išsijungti. Paveikslas F Jeigu plūdinis jungiklis nustatytas į že- miausią padėtį, kabelio ilgį tarp plūdinio jungiklio ir fiksatorius nustatykite teis 2,5 cm, žr. ženklinimą ant kabelio. Paveikslas G

2. Filtro dėžę nustatykite į padėtį „Nešva-

raus ir švaraus vandens pumpavimas“.

3. Įkiškite prietaiso kištuką į kištukinį lizdą.

Rankinio valdymo režimas Pasirinkus rankinį režimą, siurblys yra įjungtas. Skysčių likučių lygį (žr. skyrių Techniniai duomenys) galima pasiekti tik rankiniu reži- mu. Nešvaraus ir švaraus vandens pumpavimas Pumpavimo procesui pradėti re- komenduojame šią filtro dėžės padėtį, nes taip siurblio našumas yra didžiausias. Likutinio vandens išsiurbimas Šioje filtro dėžės padėtyje ranki- niu režimu galima išsiurbti likučius iki 1 mm aukščio.122 Lietuviškai DĖMESIO Siurblio apgadinimai dėl sausos eigos Didesnis susidėvėjimas Nepalikite rankiniu režimu veikiančio siur- blio be priežiūros. Sausos eigos atveju išjunkite siurblį.

1. Plūdinį jungiklį užfiksuokite tokioje padė-

tyje, kad snapelis būtų nukreiptas į viršų. Paveikslas H

2. Filtravimo siurblį nustatykite į norimą pa-

dėtį pagal skysčio lygį (mažiausią skys- čio lygį ir skysčių likučių lygį žr. skyriuje Techniniai duomenys).

3. Įkiškite prietaiso kištuką į kištukinį lizdą.

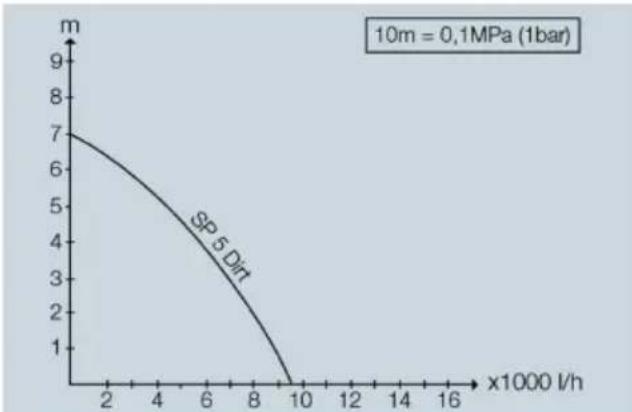

Pumpuojamo kiekio optimizavimas Debitas yra tuo didesnis: Kuo mažesnis pumpavimo aukštis Kuo didesnis naudojamos žarnos skers- muo Tuo trumpesnė naudojama žarna Kuo mažiau slėgio prarandama dėl pri- jungto priedo Darbo pabaiga

1. Pašalinkite nuo prietaiso nešvarumus.

Pumpuokite švarų vandenį. Išskalaukite siurblį.

2. Paspauskite Quick-Connects mygtuką ir

nutraukite jungiamąjį antgalį. Paveikslas I Žarna nuimta.

3. Jeigu reikia pašalinkite iš žarnos ir nuo

Quick-Connect liekanas.

4. Ištraukite prietaiso kištuką iš kištukinio

lizdo. Transportavimas Prietaiso nešimas. Pakelkite prietaisą paėmę už ranke- nos ir neškite. Prie laikančiosios rankenos pritvirtin- kite lyną ir prietaisą pakelkite ir neškite už lyno. Prietaiso transportavimas automobiliuo- se. Prietaisą užfiksuokite, kad nenuslystų ir neapvirstų. Laikymas DĖMESIO Užšalimo pavojus Nevisiškai ištuštintus prietaisus gali suga- dinti šaltis. Iki galo ištuštinkite prietaisą ir priedus. Saugokite prietaisą nuo šalčio.

1. Siurblį reikia visiškai ištuštinti.

2. Išdžiovinkite siurblį ir žarną.

3. Laikykite siurblį nuo šalčio apsaugotoje

vietoje. Priežiūra ir aptarnavimas Prietaisas nereikalauja techninės priežiū- ros. Pagalba gedimų atveju Dažnai gedimus sukelia priežastys, kurias galite pašalinti patys, perskaitę šią apžval- gą. Jei abejojate ar jūsų įrenginio gedimas čia nepaminėtas, kreipkitės į įgaliotą klientų aptarnavimo tarnybą. Siurblys veikia, bet nepumpuoja Siurblyje yra oro.

1. Daug kartų ištraukite iš lizdo ir įkiškite si-

urblio tinklo kištuką, kol bus pradėtas si- urbti skystis. Įsiurbimo zona užsikimšusi.

1. Ištraukite prietaiso kištuką iš kištukinio

2. Išvalykite įsiurbimo zoną.

Skysčio lygis rankiniu režimu per mažas.

1. Siurblė kuo giliau panardinkite į pum-

puojamą skystį, žr. skyrių . Siurblys neveikia arba staiga išsijungia Nutrauktas energijos tiekimas.

1. Patikrinkite saugiklį ir elektros jungtis.Lietuviškai 123

Dėl perkaitimo apsauginis terminis jungiklis išjungė siurblį.

1. Ištraukite prietaiso kištuką iš kištukinio

2. Palaukite, kol siurblys atvės.

4. Išvalykite įsiurbimo zoną.

5. Užtikrinkite, kad siurblys neveiktų be

skysčio. Purvo dalelės blokuoja įsiurbimo zoną.

1. Ištraukite prietaiso kištuką iš kištukinio

2. Išvalykite įsiurbimo zoną.

Sumažėja siurbiamoji galia Įsiurbimo zona užsikimšusi.

1. Ištraukite prietaiso kištuką iš kištukinio

2. Išvalykite įsiurbimo zoną.

Debitas yra per mažas Maksimalus kėlimo aukštis viršytas. Neteisingai parinktas žarnos skersmuo ir žarnos ilgis. Laikykitės maksimalaus kėlimo aukščio, žr. skyrių Techniniai duomenys. Jeigu reikia, pasirinkite didesnį žarnos skersmenį arba trumpesnį žarnos ilgį, žr. skyrių Pumpuojamo kiekio optimizavi- mas. Quick-Connect negalima atverti arba už- verti Kištukinė sistema užteršta.

1. Pašalinkite sąvaržą.

2. Išvalykite sąvaržą.

3. Sumontuokite sąvaržą.

Filtro dėžės neįmanoma pajudinti. Filtro dėžė užteršta.

2. Išimkite filtro dėžę.

3. Išvalykite filtro dėžę.

4. Sumontuokite filtro dėžę.

Techniniai duomenys Gamintojas pasilieka teisę atlikti techninius pakeitimus. Jungimas į elektros tinklą Tinklo įtampa V 230-

Tinklo dažnis Hz 50 Nominalioji galia W 500 Prietaiso parametrai Debitas (maks.) l/h 9500 Slėgis (maks.) bar 0,7 Pakėlimo aukštis (maks.) m 7 Įleidimo gylis (maks.) m 7 Pumpuoti tinkamų skysčių dalelių dydis (maks.) mm 20 Automatinis režimas Plūdinio jungiklio įjungimo aukštis (aukščiausios padė- ties fiksatorius) mm 255-
