Общи указания Преди първото използване на уреда прочетете това ори- гинално упътване за работа и приложе- ните указания за безопасност. Действай- те според тях. Запазете двете книжки, за да ги използ- вате по-късно или за евентуален след- ващ собственик. Употреба по предназначение Използвайте уреда само в частни дома-

Употреба по предназначение: Отводняване на части от сгради при

Препомпване и изпомпване на резер-

Изтегляне на вода от кладенци и шах-

Изпомпване на сладка вода от лодки

Допустими течности за изпомпване: Сладка вода до посочената степен на замърсяване, максимални размери на частиците - вж. глава Технически

Производителят не носи отговорност за евентуални щети, предизвикани от не- правилна употреба или грешно обслуж-

Уредът не е подходящ за непрекъснат режим на помпата (напр. режим непре- къснато въртене в езера) или като ста- ционарна инсталация (напр. подемна инсталация, помпа за водоскоци). Защита на околната среда Опаковъчните материали подлежат на рециклиране. Моля, изхвърляйте опаковките по съобразен с околната сре-

Електрическите и електронните уреди съдържат ценни материали, подлежащи на рециклиране, а често и съставни части, напр. батерии, акуму- латорни батерии или масло, които при неправилно боравене или изхвърляне могат да представляват потенциална опасност за човешкото здраве и за окол- ната среда. За правилното функциони- ране на уреда все пак тези съставни час- ти са необходими. Обозначените с този символ уреди не трябва да бъдат из- хвърляни заедно с битовите отпадъци. Указания за съставни вещества (REACH) Актуална информация относно съставни вещества можете да намерите тук: www.kaercher.de/REACH Аксесоари и резервни части Използвайте само оригинални аксесо- ари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Информация относно аксесоари и ре- зервни части ще намерите тук: www.kaercher.com. Обхват на доставка Обхватът на доставката на уреда е изо- бразен върху опаковката. При разопако- ване проверете съдържането за цялост. При липсващи аксесоари или при транс- портни щети, моля, обърнете се към Ва- шия дистрибутор.

Във всяка държава са валидни издаде- ните от нашия оторизиран дистрибутор гаранционни условия. Евентуални по- вреди на Вашия уред ще отстраним в рамките на гаранционния срок безплат- но, ако се касае за дефект в материали- те или производствен дефект. В случай на предявяване на право на гаранция, се обърнете към Вашия дистрибутор или към най-близкия оторизиран сервиз, като представите касовата бележка. (Адрес, вж. задната страна) Описание на уреда В тази инструкция за употреба е описано максималното оборудване. В обема на доставка има разлики в зависимост от модела (вижте опаковката). Вижте изображенията на страниците с

Фигура A 1 Дръжка за носене 2 Захранващ кабел с щепсел 3 Автоматично вентилиращо приспосо-

4 Присъединяване на маркуча Quick- Connect 5 Присъединителен щуцер 6 Фиксатор превключвател с поплавък 7 Регулиране на височината превключ- вател с поплавък 8 Превключвател с поплавък 9 Настройка на филтърна кошничка 10 Филтърна кошничка

Монтиране на маркуча

Мощността на засмукване е толкова по- висока, колкото по-къс е маркучът и кол- кото по-голям е диаметърът на маркуча.Български 107 Присъединителният щуцер е приложен немонтиран към уреда.

1. Плъзнете клемата за маркуча върху

2. При използване на маркуч с диаметър

¾” или 1”: a Завинтете присъединителния еле- мент на помпата (вж. глава Аксесо- ари и резервни части) върху присъединителния щуцер. b Скъсете присъединителния еле- мент на помпата в зависимост от из- брания диаметър на маркуча в

Дебитът се увеличава. c Пъхнете маркуча върху присъеди- нителния елемент на помпата.

3. При използване на маркуч с диаметър

1¼” пъхнете маркуча върху присъеди- нителния щуцер.

4. Закрепете маркуча с клемата за мар-

куча върху присъединителния щуцер. Пускане в експлоатация 몇ПРЕДПАЗЛИВОСТ Неправилно транспортиране Опасност от наранявания и повреди Не носете помпата за кабела или за мар-

1. Пъхнете присъединителния щуцер в

Quick-Connect. Маркучът е свързан.

2. Фиксирайте превключвателя с попла-

вък в регулирането на височината. Фигура C

3. Позициониране на помпата в течност-

та за изпомпване: Закрепете въже за дръжката за но- сене и потопете помпата. Поставете помпата в хоризонтално положение върху устойчива основа. При тинеста основа използвайте за стабилизиране тухла или нещо по-

4. Внимавайте да не се блокира облас-

тта на засмукване. Експлоатация Автоматична вентилация При ниско ниво на течността евентуално засмуканият или намиращ се в помпата въздух се изпуска през автоматичното вентилиращо приспособление. Освен въздух може да излезе и течност. Фигура D Настройка на филтърната

Филтърната кошничка може да работи в 2 положения. Фигура E

1. Поставете помпата на пода.

2. Притиснете помпата между краката и

я хванете за дръжката за носене.

3. Освободете филтърната кошничка

чрез завъртане на дръжката надясно.

4. Поставете филтърната кошничка в

5. Фиксирайте филтърната кошничка

чрез завъртане на дръжката наляво. Автоматичен режим В автоматичен режим превключвателят с поплавък управлява автоматично про- цеса на помпене. Помпата се включва, щом превключва- телят с поплавък достигне височината на включване поради повишаващото се ниво на течността. Помпата се изключва, щом превключва- телят с поплавък достигне височината Изпомпване на мръсна и чиста

Препоръчваме това положение на филтърната кошничка в на- чалото на процеса на помпене, тъй като при него мощността на засмукване на помпата е най-

Плоско изсмукване В това положение на филтър- ната кошничка в ръчен режим на работа е възможно плоско изсмукване на течността до 1 mm ниво на оставащата теч- ност.108 Български на изключване поради понижаващото се ниво на течността. Трябва да се гарантира свободата на движение на превключвателя с попла-

Височините на превключване варират в зависимост от: местоположение на превключвателя

дължина на кабела между превключ- вателя с поплавък и фиксатора. Минималната дължина на кабела трябва да бъде 2,5 cm. Препоръчва- ме да запазите настроената дължина

За информация относно височините на превключване вж. глава Технически

вък от регулирането на височината и дължината на кабела между прев- ключвателя с поплавък и фиксатора.

Когато помпата работи без наблюде- ние, настройвайте превключвателя с поплавък винаги на най-горната пози- ция, за да гарантирате възможността за надеждно изключване на помпата. Фигура F Ако превключвателят с поплавък се настройва на най-долната позиция, настройте дължината на кабела меж- ду превключвателя с поплавък и фи- ксатора на 2,5 cm, вж. маркировката върху кабела. Фигура G

2. Поставете филтърната кошничка в

положение “Изпомпване на мръсна и чиста вода”.

3. Включете мрежовия щепсел в кон-

Ръчен режим В ръчен режим помпата остава включе-

Нивото на оставащата течност (вж. глава Технически данни) може да се достигне само при ръчен режим.

Повреда на помпата поради сух ход Повишено износване Не оставяйте помпата без наблюдение в ръчен режим. Изключвайте помпата при сух ход.

1. Закрепете превключвателя с попла-

вък във фиксатора с носовата част на-

2. Поставете филтърната кошничка в

желаното положение в зависимост от нивото на течността (минимално ниво на течността и ниво на оставащата течност - вж. глава Технически дан-

3. Включете мрежовия щепсел в кон-

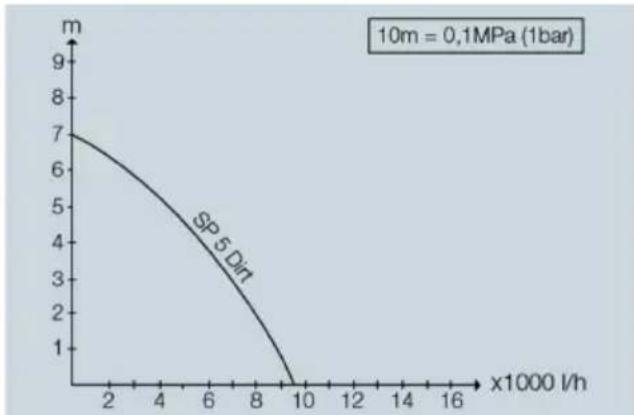

Оптимизация на дебита Дебитът е толкова по-голям: Колкото по-ниска е височината на

Колкото по-голям е диаметърът на из- ползвания маркуч Колкото по-къс е използваният маркуч Колкото по-малки загуби на налягане се предизвикват от свързаните при- надлежности Край на работата

1. Почистете уреда от замърсявания.

изтеглете присъединителния накрай-

Фигура I Маркучът е отстранен.Български 109

3. При необходимост премахнете оста-

тъци от маркуча и по Quick-Connect.

4. Извадете мрежовия щепсел от кон-

Транспортиране Носене на уреда. Повдигайте и носете уреда за дръж- ката за носене. Закрепете въже за дръжката за но- сене и повдигайте и носете уреда за

Транспортиране на уреда в автомоби-

Осигурете уреда против изплъзване и преобръщане.

Опасност от замръзване Ненапълно изпразнените уреди могат да бъдат разрушени от замръзване. Изпразнете напълно уреда и принадлеж-

Защитете уреда от замръзване.

1. Изпразнете напълно помпата.

2. Оставете помпата и маркуча да из-

3. Съхранявайте помпата на място, къ-

дето не може да замръзне. Грижи и поддръжка Уредът не се нуждае от поддръжка. Помощ при неизправности Много често причините за повреда са елементарни и с помощта на следните указания може сами да ги отстраните. Ако не сте сигурни или повредите не са описани тук, обърнете се към оторизира- ния сервиз. Помпата работи, но не изпомпва В помпата има въздух.

1. Изключете и включете многократно

мрежовия щепсел в контакта, докато се засмуче течност. Областта на засмукване е запушена.

1. Извадете мрежовия щепсел от кон-

2. Почистете областта на засмукване.

Нивото на течността в ръчен режим е твърде ниско.

1. По възможност потопете помпата по-

дълбоко в течността за изпомпване, вж. глава . Помпата не тръгва или спира внезап- но по време на работа Захранването с ток е прекъснато.

1. Проверете предпазителите и електри-

ческите връзки. Защитното термореле е изключило пом- пата поради прегряване.

1. Извадете мрежовия щепсел от кон-

2. Оставете помпата да се охлади.

3. Отстранете частици замърсявания в

областта на засмукване.

4. Почистете областта на засмукване.

Частици замърсявания блокират облас- тта на засмукване.

1. Извадете мрежовия щепсел от кон-

2. Почистете областта на засмукване.

Мощността на засмукване спада Областта на засмукване е запушена.

1. Извадете мрежовия щепсел от кон-

2. Почистете областта на засмукване.

Мощността на засмукване е твърде

Максималната височина на засмукване е превишена. Диаметърът и дължината на маркуча са неправилно избрани. Спазвайте максималната височина на засмукване, вж. глава Технически

При необходимост изберете по-голям диаметър на маркуча или по-къса дължина на маркуча, вж. глава Опти- мизация на дебита. Quick-Connect не може да се отвори или затвори Щепселната система е замърсена.

Филтърната кошничка не може да се

Филтърната кошничка е замърсена.

2. Свалете филтърната кошничка.

3. Почистете филтърната кошничка.

4. Монтирайте филтърната кошничка.

Технически данни Запазваме си правото на технически

Дълбочина на потапяне

Размер на частиците (макс.) на допустимите течности за изпомпване mm 20 Автоматичен режим Височина на включване на превключвателя с по- плавък (фиксатор на най-горна позиция) mm 255-310 Височина на изключване на превключвателя с по- плавък (фиксатор на най-горна позиция) mm 115-220 Височина на включване на превключвателя с по- плавък (фиксатор на най-долна позиция) mm 155-210 Височина на изключване на превключвателя с по- плавък (фиксатор на най-долна позиция) mm 40-120 Ръчен режим Минимално ниво на теч- ност изпомпване на мръсна и чиста вода mm 60 Ниво на оставащата теч- ност изпомпване на мръсна и чиста вода mm 25 Минимално ниво на теч- ност плоско изсмукване mm 40 Ниво на оставаща теч- ност плоско изсмукване mm 1 Размери и тегла Тегло (без принадлеж-
