BRUKSANVISNING SP 5 Dual Kärcher

grib fat i bæregrebet.

diameter: a Skru pumpetilkoblingsstykket (se ka- pittel Tilbehør og reservedeler) på til- koblingsstussen. b Avkort pumpetilkoblingsstykket ved sporene avhengig av valgt slangedia- meter. Gjennomstrømningsmengden øker. c Skyv slangen på pumpetilkoblings- stykket.

1. Stikk tilkoblingsstussen inn i Quick-Con-

nect. Slangen er koblet til.

2. La flottørbryteren smette inn i høydejus-

3. Posisjonere pumpen i transportvæsken:

Fest et tau på bærehåndtaket og senk ned pumpen. Still pumpen vannrett på fast under- lag. Ved gjørmete underlag stabilise- res pumpen med en murstein eller lig- nende.

4. Påse at luftinntaksområdet ikke tildek-

kes.Norsk 43 Drift Automatisk ventilering Ved lavere væskenivå slippes eventuelt innsugingsluften eller pumpeluften ut via den automatiske ventilasjonsanordningen. I tillegg til luft kan det også sive ut væske. Figur D Stille inn filterkurven Filterkurven kan brukes i 2 stillinger. Figur E

1. Still pumpen på bunnen.

2. Klem pumpen fast mellom beina og ta

tak i bærehåndtaket.

3. Vri håndtaket til høyre for å åpne filter-

5. Vri håndtaket til venstre for å lukke filter-

kurven. Automatisk drift Ved automatisk drift styrer flottørbryteren pumpingen automatisk. Pumpen kobles inn så snart det økende væskenivået gjør at flottørbryteren når inn- koblingshøyden. Pumpen kobles ut så snart det synkende væskenivået gjør at flottørbryteren når ut- koblingshøyde. Sørg for at flottørbryteren kan bevege seg fritt. Merknad Koblingshøydene varierer avhengig av: Flottørbryterens posisjon Kabellengde mellom flottørbryter og lå- sing. Kabelen må være minst 2,5 cm lang. Vi anbefaler å beholde den forhåndsinnstil- te kabellengden. For informasjon om innkoblingshøyder, se kapittel Tekniske data.

1. Still inn flottørbryteren via høydejusterin-

gen og still inn kabellengden mellom flot- tørbryteren og låsingen. Merknad Drives pumpen uten tilsyn, skal flottør- bryteren alltid stilles inn på øvre posisjon for å sikre at pumpen sikkert kan kobles ut. Figur F Er flottørbryteren stilt inn på nedre posi- sjon, må kabellengden mellom flottør- bryter og låsing stilles inn på 2,5 cm, se merking på kabelen. Figur G

3. Sett støpselet inn i stikkontakten.

Manuell drift Ved manuell drift er pumpen koblet inn hele tiden. Restvæskenivået (se kapittel Tekniske da- ta) kan kun nås i manuell drift. OBS Pumpen tar skade ved tørrkjøring Økt slitasje Ikke la pumpen gå uten tilsyn i manuell drift. Slå av pumpen ved tørrkjøring.

3. Sett støpselet inn i stikkontakten.

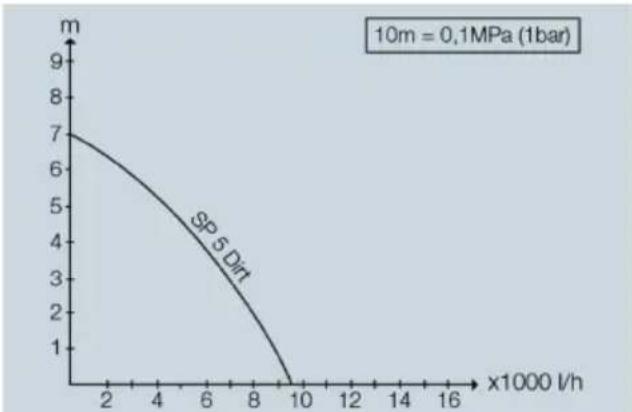

Brukt- og rentvannstransport Vi anbefaler denne filterkurvstillin- gen når pumpingen begynner, for- di pumpens transportkapasitet da er på det høyeste. Avsuging til minimal vannhøyde I denne filterkurvstillingen er avsuging inntil 1 mm rest- væskehøyde mulig i manuell drift.44 Norsk Optimere transportmengden Transportmengden er større: jo lavere transporthøyden er jo større diameter på slangen som bru- kes er jo kortere den anvendte slangen er jo lavere trykktap det tilkoblede tilbehø- ret forårsaker Avslutte driften

2. Trykk på tasten for Quick-Connect og

trekk av tilkoblingsstussen. Figur I Slangen er fjernet.

3. Fjern ev. rester fra slangen og Quick-

4. Trekk støpselet ut av stikkontakten.

Transport Bære apparatet. Løft og bær apparatet i bærehåndta- ket. Fest et tau på bærehåndtaket og trekk og bær apparatet i tauet. Transport av apparatet i kjøretøy. Sikre apparatet så det ikke kan skli el- ler vippe. Lagring OBS Frostfare Apparater som ikke er helt tømt, kan bli ødelagt av frost. Tøm apparatet og tilbehøret helt. Beskytt apparatet mot frost.

1. Tøm pumpen fullstendig.

2. La pumpen og slangen tørke.

3. Oppbevar pumpen på et frostfritt sted.

Stell og vedlikehold Apparatet er vedlikeholdsfritt. Utbedring av feil Feil har oftest enkle årsaker som du selv kan utbedre ved hjelp av følgende oversikt. I tvilstilfeller, eller ved driftsforstyrrelser som ikke er nevnt her, kan du kontakte vår autoriserte kundeservice. Pumpen går, men den transporterer ikke Det er luft i pumpen.

1. Trekk støpselet ut av stikkontakten og

sett det inn igjen flere ganger, inntil væs- ke suges inn. Inntaksområdet er tilstoppet.

1. Trekk støpselet ut av stikkontakten.

2. Rengjør inntaksområdet.

delser. Bimetallbryteren har slått av pumpen på grunn av overoppheting.

1. Trekk støpselet ut av stikkontakten.

4. Rengjør inntaksområdet.

5. Forhindre tørrkjøring av pumpen.

Smusspartikler blokkerer inntaksområdet.

1. Trekk støpselet ut av stikkontakten.

2. Rengjør inntaksområdet.

Transportkapasiteten avtar Inntaksområdet er tilstoppet.

1. Trekk støpselet ut av stikkontakten.

2. Rengjør inntaksområdet.

Transportkapasiteten er for lav Maks. transporthøyde er overskredet. Det er valgt feil diameter og lengde på slan- gen. Vær obs på maks. transporthøyde, se kapittel Tekniske data. Velg en større slangediameter eller en kortere slange om nødvendig, se kapittel Optimere transportmengden.Svenska 45 Quick-Connect lar seg ikke åpne eller lukke Stikksystemet er skittent.

3. Rengjør filterkurven.

Partikkelstørrelse (maks.) for de godkjente transport- væskene mm 20 Automatisk drift Innkoblingshøyde flottør- bryter (låsing øverste po- sisjon) mm 255-

Utkoblingshøyde flottør- bryter (låsing øverste po- sisjon) mm 115-

Innkoblingshøyde flottør- bryter (låsing nederste po- sisjon) mm 155-
