SP 5 Dual - Pompa Kärcher - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa sommergibile di sollevamento
Marca	Kärcher
Modello	SP 5 Dual
Utilizzo	Uso domestico privato
Potenza nominale	500 W
Tensione di rete	230-240 V
Frequenza di rete	50 Hz
Portata max.	9500 l/h
Pressione max.	0,7 bar
Altezza di mandata max.	7 m
Profondità di immersione max.	7 m
Dimensione particelle max.	20 mm
Peso (senza accessori)	4,8 kg
Lunghezza cavo di alimentazione	10 m
Dispositivo di sfiato aria	Automatico
Modalità di funzionamento	Automatica (interruttore a galleggiante) / Manuale
Raccordo flessibile	Quick-Connect
Cestello filtrante	Regolabile (2 posizioni)
Altezza di commutazione (modo auto, posizione alta)	255-310 mm (avvio), 115-220 mm (arresto)
Altezza residua (modo manuale, trasporto)	25 mm
Altezza residua (modo manuale, aspirazione piatta)	1 mm
Manutenzione	Nessuna manutenzione necessaria
Protezione antigelo	Svuotare completamente l'apparecchio e conservare al riparo dal gelo
Garanzia	Secondo le condizioni del paese, difetti di materiale/fabbricazione

Domande frequenti - SP 5 Dual Kärcher

Quali liquidi posso pompare con la Kärcher SP 5 Dual?

È possibile pompare acqua dolce, acqua della piscina con additivi dosati, soluzioni detergenti e acque caricate fino a 20 mm di particelle. Non utilizzare per acque reflue non filtrate o liquidi aggressivi.

Come regolare il cestello filtrante?

Il cestello filtrante ha due posizioni. Per cambiarlo, bloccare la pompa tra i piedi, afferrare la maniglia e ruotarla verso destra per sganciare il cestello. Posizionarlo nella posizione desiderata, quindi agganciare ruotando la maniglia verso sinistra.

Cosa fare se la pompa non si avvia o si ferma improvvisamente?

Controllare l'alimentazione elettrica (fusibili e prese). Se il interruttore termico è scattato, scollegare la pompa, lasciarla raffreddare, pulire la zona di aspirazione ed evitare il funzionamento a secco.

Come funziona la modalità automatica?

L'interruttore a galleggiante comanda l'avvio e l'arresto in base al livello dell'acqua. Regolare il galleggiante in posizione alta per un utilizzo senza sorveglianza. La pompa si avvia quando il galleggiante sale e si ferma quando scende.

Qual è l'altezza residua minima in modalità manuale?

In modalità manuale con il cestello in posizione « aspirazione piatta », l'altezza residua può raggiungere 1 mm. In posizione « trasporto di acqua sporca e pulita », è di 25 mm. Non lasciare mai la pompa incustodita in modalità manuale.

Posso utilizzare la pompa in continuo?

No, l'apparecchio non è adatto per un funzionamento ininterrotto (es. pompa per fontana o stazione di sollevamento permanente). Utilizzarlo solo per operazioni di pompaggio temporanee.

Come proteggere la pompa dal gelo?

Dopo l'uso, svuotare completamente la pompa e il flessibile. Lasciare asciugare e conservare in un luogo al riparo dal gelo. Il gelo può danneggiare l'apparecchio.

Quali accessori e ricambi sono consigliati?

Utilizzare esclusivamente accessori e ricambi originali Kärcher per garantire la sicurezza e il corretto funzionamento. È possibile ordinarli su www.kaercher.com.

Cosa fare se il Quick-Connect non si apre o non si chiude?

Il sistema ad innesto è probabilmente sporco. Rimuovere il clip, pulirlo accuratamente, quindi rimontarlo.

Come ottimizzare la portata della pompa?

Per una portata massima, utilizzare un flessibile corto e di grande diametro, ridurre l'altezza di mandata e minimizzare le perdite di pressione dovute agli accessori.

MANUALE UTENTE SP 5 Dual Kärcher

Pressure (max.) bar 0.7

Delivery height (max.) m 7

Immersion depth (max.) m 7

Avvertenze generali	17
Impiego conforme alla destinazione	17
Tutela dell'ambiente	17
Accessori e ricambi	18
Volume di fornitura	18
Garanzia	18
Descrizione dell'apparecchio	18
Montaggio	18
Messa in funzione	18
Messa in funzione	19
Trasporto	20
Stoccaggio	20
Cura e manutenzione	20
Aiuto in caso di guasti	20
Dati tecnici	21

Avvertenze generali

Prima di utilizzare l'apparec- chio per la prima volta, leggere le presenti istruzioni per l'uso originali e le allegate avvertenze di sicurezza. Agire se- condo quanto indicato e conservare entrambi i libretti per un uso fu- turo o per un successivo proprietario.

Impiego conforme alla destinazione

Questo apparecchio è destinato esclusivamente all'uso domestico.

Impiego conforme alla destinazione:

• Drenaggio di parti dell'edificio in caso di allagamenti
• Trasbordo e svuotamento con pompa di serbatoi
• Prelievo di acqua da pozzi
• Pompaggio di acqua dolce fuori da barche e yacht

Per note relative al funzionamento, vedi capitolo Uso

Liquidi trasportabili consentiti

Liquidi trasportabili consentiti:

• Acqua dolce fino al grado di sporcizia indicato; per le dimensioni massime delle particelle, vedi capitolo Dati tecnici
• Acqua della piscina in caso di dosaggio di additivi conforme alla destinazione
• Liscivia

Impiego non conforme

Nota

Il produttore non risponde di eventuali danni causati da utilizzo non conforme o da uso errato.

L'apparecchio non è idoneo al funzionamento di pompaggio ininterrotto (per es. funzionamento a circolazione continua in stagno) o come installazione stazionaria (per es. impianto di sollevazione, pompa per fontana).

Tutela dell'ambiente

I materiali d'imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto ambiente.

Gli apparecchi elettrici ed elettronici contengono materiali riciclabili prezio-

si e spesso componenti come batterie, accumulatori oppure olio che, se usati o smaltiti scorrettamente, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

Avvertenze sulle componenti contenute (REACH)

Informazioni aggiornate sulle componenti contenute sono disponibili all'indirizzo: www.kaercher.de/REACH

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaer-cher.com.

Volume di fornitura

Il volume di fornitura dell'apparecchio è riportato sulla confezione. Disimballare la confezione e controllare che il contenuto sia completo. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare il rivenditore.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

Descrizione dell'apparecchio

Nelle presenti istruzioni per l'uso viene descritta la dotazione massima. A seconda del modello vi sono differenze nel volume di fornitura (vedi imballaggio). Per le figure vedi pagina dei grafici

Figura A

①Maniglia trasporto
②Cavo per collegamento alla rete con spina
③ Dispositivo di sfiato automatico
④Attacco tubo flessibile Quick-Connect
⑤ Raccordo filettato
⑥Dispositivo di blocco interruttore a galleggiante
⑦Regolazione altezza interruttore a galleggiante
⑧ Interruttore a galleggiante
⑨ Impostazione cestello filtrante
⑩Cestello filtrante

Montaggio

Montaggio del tubo flessibile

Nota

La portata è tanto maggiore quanto più cor- to è il tubo flessibile e maggiore il diametro del tubo flessibile.

Il raccordo filettato è accluso, allentato, all'apparecchio.

1. Spingere il morsetto per tubo flessibile sul tubo stesso.

Figura B

1. In caso di utilizzo di un tubo flessibile con diametro 34 " o 1":

a Avvitare il raccordo per pompa (vedi capitolo Accessori e ricambi) sul raccordo filettato.
b Accorciare il raccordo per pompa, a seconda del diametro del tubo flessibile selezionato, in prossimità delle scanalature.
La quantità di portata viene aumentata.
c Spingere il tubo flessibile sul raccordo per pompa.

1. In caso di utilizzo di un tubo flessibile con diametro 1 ^1/4 " spingere il tubo flessibile sul raccordo filettato.

2. Fissare il tubo flessibile con il morsetto per tubo flessibile sul raccordo filettato.

Messa in funzione

⚠️PRUDENZA

Trasporto non idoneo

Pericolo di lesioni e di danneggiamento Non portare la pompa sul cavo o sul tubo flessibile.

1. Inserire il raccordo filettato nel Quick-Connect. Il tubo flessibile è collegato.
2. Innestare l'interruttore a galleggiante nella regolazione dell'altezza.

Figura C

1. Posizionare la pompa nel liquido trasportabile:

2. Fissare una fune sulla maniglia di trasporto e immergere la pompa.

3. Poggiare la pompa orizzontalmente sul fondo piano. In caso di fondo piano fangoso, utilizzare un mattone o simile per la stabilizzazione.

4. Fare attenzione che la zona aspirata non sia bloccata.

Messa in funzione

Sfiato automatico

In caso di livello del liquido ridotto, l'aria eventualmente aspirata o presente nella pompa fuoriesce attraverso il dispositivo di sfiato automatico. Oltre all'aria può fuoriuscire anche del liquido.

Figura D

Regolazione del cestello filtrante

Il cestello filtrante può essere fatto funzionare in 2 posizioni.

Figura E

Trasporto di sporcizia e acque chiareRaccomandiamo questa posizione del cestello filtrante all’inizio del processo di pompaggio, dal momento che la portata della pompa è maggiore.

Aspirazione in pianoIn questa posizione del cestello filtrante, nel funzionamento manuale è possibile un’aspirazione in piano fino a 1 mm dell’altezza o livello del flusso residuo.

1. Poggiare la pompa sul pavimento.
2. Fissare la pompa tra i due piedini e afferrarla alla maniglia di trasporto.

3. Ruotando la maniglia verso destra, disinnestare il cestello filtrante.

4. Portare il cestello filtrante nella posizione desiderata.

5. Ruotando la maniglia verso sinistra, innestare il cestello filtrante.

Funzionamento automatico

Nel funzionamento automatico, l'interrutto-re a galleggiante controlla automaticamente il processo di pompaggio.

La pompa si inserisce non appena l'inter-ruttore a galleggiante raggiunge l'altezza d'inserimento attraverso il crescente livello del liquido.

La pompa si disinserisce non appena l'interruttore a galleggiante raggiunge l'altezza di disinserimento attraverso il decrescente livello del liquido.

La libertà di movimento dell'interruttore a galleggiante deve essere garantita.

Nota

Le altezze di inserimento variano a seconda di:

• posizione dell'interruttore a galleggiante
• lunghezza del cavo tra interruttore a galleggiante e dispositivo di blocco.

La lunghezza del cavo deve essere perlomeno pari a 2,5 cm. Raccomandiamo di mantenere la lunghezza del cavo impostata.

Per l'indicazione delle altezze di commutazione, vedi capitolo Dati tecnici.

1. Regolare l'interruttore a galleggiante tramite la regolazione dell'altezza e la lunghezza del cavo tra l'interruttore a galleggiante e il dispositivo di blocco.

Nota

Se la pompa viene messa in funzione non presidiata, regolare sempre l'inter-ruttore a galleggiante nella posizione massima per garantire che la pompa possa disinserirsi in maniera affidabile.

Figura F

Se l'interruttore a galleggiante viene regolato sulla posizione minima, regolare la lunghezza del cavo tra interruttore a galleggiante e dispositivo di blocco su 2,5 cm, vedi marcatura sul cavo.

Figura G

1. Portare il cestello filtrante nella posizione "Trasporto di sporcizia e acque chiare".
2. Inserire la spina di rete nella presa.

Funzionamento manuale

Nel funzionamento manuale la pompa resta inserita.

L'altezza di livello del fluido residuo (vedi capitolo Dati tecnici) può essere raggiunta solo nel funzionamento manuale.

ATTENZIONE

Danneggiamento della pompa mediante funzionamento a secco

Usura maggiore

Non lasciare la pompa incustodita nel funzionamento manuale.

Disinserire la pompa in caso di funzionamento a secco.

1. Fissare l'interruttore a galleggiante con il naso verso l'alto nel dispositivo di blocco.

Figura H

1. Portare il cestello filtrante, a seconda del livello del liquido, nella posizione desiderata (per l'altezza di livello minimo del liquido e altezza di livello del liquido residuo, vedi capitolo Dati tecnici).
2. Inserire la spina di rete nella presa.

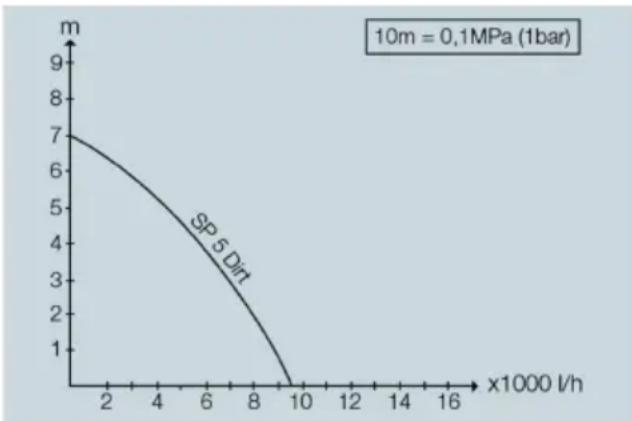

Ottimizzazione della portata

La portata è tanto più grande:

• quanto minore è la prevalenza
• quanto maggiore è il diametro del tubo flessibile utilizzato
• quanto minore è il tubo flessibile
• quanto minore è la perdita di pressione causata dagli accessori collegati

Conclusione del funzionamento

1. Rimuovere lo sporco dall'apparecchio.

2. Trasportare le acque chiare.
   ● Risciacquare la pompa.

3. Premere il tasto del Quick-Connect e togliere il raccordo filettato.

Figura I

Il tubo flessibile è rimosso.

1. Eventualmente rimuovere i residui dal tubo flessibile e sul Quick-Connect.
2. Togliere la spina di rete dalla presa.

Trasporto

- Portare l'apparecchio.

• Sollevare l'apparecchio sulla maniglia di trasporto e portarlo.
• Fissare una fune sulla maniglia di trasporto e sollevare sulla fune e portare l'apparecchio.

- Trasportare l'apparecchio in veicoli.

- Fissare l'apparecchio per impedirne lo scivolamento e il ribaltamento.

Stoccaggio

ATTENZIONE

Pericolo di gelo

Apparecchi non interamente svuotati possono essere danneggiati dal gelo.

Svuotare l'apparecchio e gli accessori completamente.

Proteggere l'apparecchio dal gelo.

1. Svuotare completamente la pompa.
2. Far asciugare la pompa e il tubo flessibile.
3. Conservare la pompa in un luogo privo di gelo.

Cura e manutenzione

L'apparecchio non richiede manutenzione.

Aiuto in caso di guasti

I guasti hanno spesso cause semplici che possono essere risolte con l'ausilio della panoramica seguente. In caso di dubbi o di guasti qui non menzionati si consiglia di rivolgersi al servizio assistenza autorizzato.

La pompa funziona, ma non trasporta Nella pompa c'è aria.

1. Staccare e inserire più volta la spina nella presa finché il liquido non viene aspirato.

La zona aspirata è intasata.

1. Togliere la spina di rete dalla presa.
2. Pulire la zona aspirata.
   Il livello del liquido è troppo basso nel funzionamento manuale.
3. Immergere la pompa il più possibile in profondità nel liquido trasportabile, vedi capitolo.

La pompa non funziona o rimane improvvisamente ferma durante il funzionamento

L'alimentazione di corrente è interrotta.

1. Verificare i fusibili e i collegamenti elettrici.
   Il termointerruttore ha disinserito la pompa per surriscaldamento.

2. Togliere la spina di rete dalla presa.

3. Lasciare raffreddare la pompa.
4. Rimuovere le particelle di sporco nella zona aspirata.
5. Pulire la zona aspirata.
6. Impedire il funzionamento a secco della pompa.

Le particelle di sporco bloccano la zona aspirata.

1. Togliere la spina di rete dalla presa.
2. Pulire la zona aspirata.

La portata diminuisce

La zona aspirata è intasata.

1. Togliere la spina di rete dalla presa.
2. Pulire la zona aspirata.

La portata è troppo bassa

La portata massima è superata.

Il diametro e la lunghezza del tubo flessibile scelti sono sbagliati.

• Prestare attenzione alla portata massima, vedi capitolo Dati tecnici.
• Eventualmente scegliere un diametro del tubo flessibile maggiore o una lunghezza del tubo flessibile inferiore, vedi capitolo Ottimizzazione della portata.

Impossibile aprire o chiudere il Quick-Connect

Il sistema a innesto è sporco.

1. Rimuovere la clip.
2. Pulire la clip.
3. Montare la clip.

Impossibile spostare il cestello filtrante.

Il cestello filtrante è sporco.

1. Allentare le viti di arresto con un caccia-vite.
2. Rimuovere il cestello filtrante.
3. Rimuovere il cestello filtrante.
4. Montare il cestello filtrante.

Dati tecnici

Collegamento elettrico
Tensione di rete V 230-	240

Frequenza di rete Hz 50

Potenza nominale W 500

Dati di potenza apparecchio

Portata (max.) l/h 9500
Pressione (max.) bar	0,7
Prevalenza (max.)	m	7
Profondità d'immersione (max.)	m	7
Dimensioni delle particelle (max.) dei liquidi trasportabili consentiti	mm	20

Funzionamento automatico

Altezza d'inserimento interruttore a galleggiante (dispositivo di blocco in posizione superiore)	mm	255-310
Altezza di disinserimento interruttore a galleggiante (dispositivo di blocco in posizione superiore)	mm	115-220
Altezza d'inserimento interruttore a galleggiante (dispositivo di blocco in posizione minima)	mm	155-210
Altezza di disinserimento interruttore a galleggiante (dispositivo di blocco in posizione minima)	mm	40-120

Funzionamento manuale

Altezza livello minimo del liquido trasporto di sporcizia e acque chiare	mm	60
Altezza livello del liquido residuo trasporto di sporcizia e acque chiare	mm	25

Altezza livello minimo del mm 40 liquido aspirazione in piano

Altezza livello del liquido mm 1 residuo aspirazione in piano

Dimensioni e pesi

Peso (senza accessori) kg 4,8

Cavo di rete

Lunghezza cavo m 10

Con riserva di modifiche tecniche.

Inhoud
