SP 5 Dual - Sūkņi Kärcher - Bezmaksas lietošanas instrukcija

Produkta veids	Iegremdējamais drenāžas sūknis
Zīmols	Kärcher
Modelis	SP 5 Dual
Izmantošana	Privāta mājsaimniecības izmantošana
Nominālā jauda	500 W
Tīkla spriegums	230-240 V
Tīkla frekvence	50 Hz
Maks. caurplūde	9500 l/h
Maks. spiediens	0,7 bar
Maks. izsūknēšanas augstums	7 m
Maks. iegremdēšanas dziļums	7 m
Maks. daļiņu izmērs	20 mm
Svars (bez piederumiem)	4,8 kg
Barošanas kabeļa garums	10 m
Gaisa izvadīšanas ierīce	Automātisks
Darbības režīms	Automātisks (peldošais slēdzis) / Manuāls
Elastīgais savienojums	Quick-Connect
Filtra grozs	Regulējams (2 pozīcijas)
Pārslēgšanas augstums (auto režīms, augšējā pozīcija)	255-310 mm (ieslēgšana), 115-220 mm (izslēgšana)
Atlikušais augstums (manuālais režīms, transports)	25 mm
Atlikušais augstums (manuālais režīms, plakana sūkšana)	1 mm
Apkope	Nav nepieciešama apkope
Aizsardzība pret salu	Pilnībā iztukšojiet ierīci un uzglabājiet salā aizsargātā vietā
Garantija	Atbilstoši valsts noteikumiem, materiāla/ražošanas defekti

Bieži uzdotie jautājumi - SP 5 Dual Kärcher

Kādus šķidrumus es varu sūknēt ar Kärcher SP 5 Dual?

Jūs varat sūknēt saldūdeni, baseina ūdeni ar dozētām piedevām, mazgāšanas līdzekļu šķīdumus un piesārņotu ūdeni ar daļiņām līdz 20 mm. Neizmantojiet nefiltrētiem notekūdeņiem vai agresīviem šķidrumiem.

Kā noregulēt filtra grozu?

Filtra grozam ir divas pozīcijas. Lai to nomainītu, nofiksējiet sūkni starp kājām, satveriet rokturi un pagrieziet to pa labi, lai atbrīvotu grozu. Ievietojiet to vēlamajā pozīcijā, pēc tam aizfiksējiet, pagriežot rokturi pa kreisi.

Ko darīt, ja sūknis neieslēdzas vai pēkšņi apstājas?

Pārbaudiet elektroapgādi (drošinātājus un kontaktligzdas). Ja termiskais slēdzis ir izslēdzies, atvienojiet sūkni, ļaujiet tam atdzist, notīriet sūkšanas zonu un izvairieties no darbības tukšgaitā.

Kā darbojas automātiskais režīms?

Peldošais slēdzis kontrolē iedarbināšanu un apturēšanu atkarībā no ūdens līmeņa. Iestatiet pludiņu augšējā pozīcijā, lai izmantotu bez uzraudzības. Sūknis iedarbojas, kad pludiņš paceļas, un apstājas, kad tas nokrīt.

Kāds ir minimālais atlikušais augstums manuālajā režīmā?

Manuālajā režīmā ar grozu « plakana sūkšana » pozīcijā atlikušais augstums var sasniegt 1 mm. Pozīcijā « netīra un tīra ūdens transports » tas ir 25 mm. Nekad neatstājiet sūkni bez uzraudzības manuālajā režīmā.

Vai es varu izmantot sūkni nepārtraukti?

Nē, ierīce nav piemērota nepārtrauktai darbībai (piem., strūklakas sūknis vai pastāvīga drenāžas stacija). Izmantojiet to tikai īslaicīgām sūknēšanas darbībām.

Kā aizsargāt sūkni no sala?

Pēc lietošanas pilnībā iztukšojiet sūkni un šļūteni. Ļaujiet nožūt, pēc tam uzglabājiet salā aizsargātā vietā. Sals var sabojāt ierīci.

Kādi piederumi un rezerves daļas ir ieteicami?

Izmantojiet tikai orģinālos Kärcher piederumus un rezerves daļas, lai nodrošinātu drošību un pareizu darbību. Jūs tos varat pasūtīt vietnē www.kaercher.com.

Ko darīt, ja Quick-Connect neatveras vai neaizveras?

Savienojuma sistēma, iespējams, ir netīra. Noņemiet klipsi, rūpīgi notīriet to un pēc tam atkal salieciet.

Kā optimizēt sūkņa caurplūdi?

Lai iegūtu maksimālu caurplūdi, izmantojiet īsu un liela diametra šļūteni, samaziniet izsūknēšanas augstumu un minimizējiet spiediena zudumus, ko rada piederumi.

LIETOŠANAS INSTRUKCIJA SP 5 Dual Kärcher

Vispārējas piezīmes.... 115

Noteikumiem atbilstoša lietošana ... 115

Vides aizsardzība. 115

Piederumi un rezerves daļas ..... 115

Piegādes komplekts. 115

Garantija 115

Aparāta apraksts 116

Montāža 116

Ekspluatācijas uzsākšana ..... 116

Darbība 116

Transportēšana 118

Glabāšana 118

Kopšana un tehniskā apkope. ..... 118

Palīdzība darbības traucējumu gadījumā 118

Tehniskie dati 118

Vispārējas piezīmes

Pirms uzsākt ierīces ekspluatāciju, izlasiet šo oriģinālo lietošanas instrukciju un pievienotos drošības norādījumus. Rīkojieties saskaņā ar tiem.

šanas instrukciju un pievienotos drošības norādījumus. Rīkojieties saskaņā ar tiem.

Saglabājiet abus izdevumus vēlākai izmantošanai vai nodošanai nākamajam īpašniekam.

Ierīci izmantojiet tikai vienīgi mājsaimniecības vajadzībām.

Ierīci izmantojiet tikai mājsaimniecības vajadzībām.

Ūdens izsūknēšana ēku daļās pēc plūdiem

• Tvertņu izsūknēšana un to satura pārsūknēšana
• Tvertņu izsūknēšana un to satura pārsūknēšana
• Saldūdens sūknēšana no laivām un jahtām
• Norādījumus par darbības veidu skatiet nodaļā Apkalpošana

Norādījumus par darbības veidu skatiet nodaļā "Apkalpošana".

Pieļaujamie sūknējamie šķidrumi:

Saldūdens līdz norādītajai piesārņojuma pakāpei, informāciju par maksimālo daļiņu lielumu skatiet nodaļā Tehniskie dati

• Saldūdens līdz norādītajai piesārņojuma pakāpei, informāciju par maksimālo daļiņu lielumu skatiet nodaļā Tehniskie dati
• Baseina ūdens ar noteiktu pievienoto ķīmisko vielu devu daudzumu
• Mazgājamais sārms

Noteikumiem neatbilstoša lietošana Norādījumi

Ražotājs neatbild par neatbilstošas izmantošanas vai nepareizas lietošanas rezultātā radītiem bojājumiem.

Ierīce nav paredzēta nepārtrauktai sūknēšanai (piem., nepārtrauktai ūdens cirkulācijai dīķī) vai kā stacionāra instalācija (piem., celšanas iekārta, strūklakas sūknis).

Vides aizsardzība

Iepakojuma materiālus ir iespējams pārstrādāt atkārtoti. Utilizējiet iepakojumu videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur noderīgus pārstrādājamus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus un eļļu, kuras to nepareizas izmantošanas vai neatbilstošas utilizācijas gadījumā var radīt potenciālu apdraudējumu cilvēku veselībai un videi.

Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet: www.kaercher.de/REACH

Piederumi un rezerves daļas

Izmantot tikai oriģinālos piederumus un oriģinālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Piegādes komplekts

Ierīces piegādes komplekts ir attēlots uz iepakojuma. Izsaiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piederumu vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

kumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

(Adresi skatīt aizmugurē)

Aparāta apraksts

Šajā lietošanas instrukcijā ir aprakstīts maksimāli iespējamais aprīkojums. Atkarībā no modeļa piegādes komplektā ir atšķirības (skatīt iepakojumu).

Attēlus skatiet grafiku lapās

Attēls A

① Rokturis aparāta pārnēsāšanai ② Tīkla pieslēgšanas kabelis ar spraudni ③ Automātiskā atgaisošanas sistēma ④ Šļūtenes pieslēgums Quick-Connect ⑤ Savienojuma uzmava ⑥ Pludiņslēdža fiksators ⑦ Pludiņslēdža augstuma regulēšanas mehānisms ⑧ Pludiņslēdzis ⑨ Filtra elementa iestatīšana ⑩ Filtra elements

Montāža

Šļūtenes montāža

Norādījums

Jo īsāka ir caurule un jo lielāks tās diametrs, jo attiecīgi lielāka ir padeves jauda. Ierīces komplektācijā ietilpst nepiemontēta savienojuma uzmava.

1. Uzbīdiet apskavu uz šļūtenes.

Attēls B

1. Izmantojot 3/4" vai 1" diametra šļūteni:

a) Pieskrūvējiet sūkņa pieslēguma uzgali (skatiet nodaļu Piederumi un rezerves daļas) pieslēguma īscaurulei. b) Noīsiniet sūkņa pieslēguma cauruli pie gropēm atbilstoši izvēlētajam šļūtenes diametram. Caurplūdes daudzums tiek palielināts. c) Uzbīdiet šļūteni uz sūkņa pieslēguma caurules.

1. Izmantojot 1¼” šļūteni, uzbīdiet to uz pieslēguma īscaurules.
2. Piestipriniet šļūteni pieslēguma īscaurulei ar šļūtenes skavu.
3. Izmantojot 1¼” šļūteni, uzbīdiet to uz pieslēguma īscaurules.
4. Piestipriniet šļūteni pieslēguma īscaurulei ar šļūtenes skavu.

Ekspluatācijas uzsākšana

⚠ UZMANĪBU

Neatbilstoša transportēšana

Savainojumu un bojājumu draudi

Nepārvietojiet sūkni, turot to aiz kabeļa vai šļūtenes.

1. Ievietojiet pieslēguma īscauruli Quick-Connect. Šļūtene ir pievienota.
2. Nofiksējiet pludiņa slēdzi augstuma iestatījumā.

Attēls C

1. Sūkņa ievietošana sūknēšanas šķidrumā:
2. Piestipriniet nešanas rokturim auklu un iegremdējiet sūkni.
3. Novietojiet sūkni horizontāli uz stingras pamatnes. Ja pamatne ir duļķaina, tad, lai nodrošinātu stabilu pozīciju, novietojiet sūkni uz ķieģeļa vai tamlīdzīgi.
4. Raugiet, lai netiktu bloķēta iesūkšanas zona.

Darbība

Automātiska atgaisošana

Ja šķidruma līmenis ir zems, tad iesūktais vai sūknī esošais gaiss izplūst pa automātiskās atgaisošanas sistēmu. Papildus gaisam var izplūst arī šķidrums.

Attēls D

Filtra elementa iestatīšana

Filtra elementu var lietot 2 pozīcijās.

Attēls E

Netīrā un tīrā ūdens sūknēšana Šo filtra elementa iestatījumu iesakām mainīt pirms sūknēšanas, jo šajā gadījumā sūkņa sūknēšanas jauda ir vislielākā.

Nosūkšana uz pamatnes Manuālā režīmā šajā filtra elementa pozīcijā šķidrumu var uzsūkt līdz 1 mm atlikušā šķidruma līmenim.

1. Novietojiet sūkni uz pamatnes.
2. Iespiediet sūkni starp kājām un satveriet aiz nešanas roktura.
3. Atbrīvojiet filtra elementu, pagriežot rokturi pa labi.
4. Pārslēdziet filtra elementu vēlamajā pozīcijā.
5. Nofiksējiet filtra elementu, pagriežot rokturi pa kreisi.

Automātiskais režīms

Automātiskajā režīmā sūknēšanas procesu automātiski vada pludiņslēdzis.

Sūknis ieslēdzas brīdī, kad pieaug šķidruma līmenis un pludiņslēdzis sasniedz ieslēgšanās augstumu.

Sūknis izslēdzas brīdī, kad samazinās šķidruma līmenis un pludiņslēdzis sasniedz izslēgšanās augstumu.

Jābūt nodrošinātai pludiņslēdža brīvkustībai.

Norādījums

Pārslēgšanas augstumi ir atkarīgi no:

• Pludiņslēdža pozīcijas
• Pludiņslēdža kabeļa garuma līdz stiprinājumam.

Minimālajam kabeļa garumam jāatbilst 2,5 cm. Iesakām saglabāt iestatīto kabeļa garumu.

Norādes par pārslēgšanas augstumu skatiet nodaļā Tehniskie dati.

1. Iestatiet pludiņslēdža darbības intervālu, mainot kabeļa garumu starp pludiņslēdzi un augstuma regulēšanas mehānismu.

Norādījums

Ja sūknis tiek lietots bez uzraudzības, tad pludiņslēdzi vienmēr iestatiet augstākajā pozīcijā, lai garantētu drošu izslēgšanos.

Attēls F

Iestatot pludiņslēdzi apakšējā pozīcijā, raugiet, lai kabeļa garums starp pludiņslēdzi un stiprinājumu atbilstu 2,5 cm, skatiet kabeļa marķējumu.

Attēls G

1. Pārslēdziet filtra elementu pozīcijā „Piesārņota un tīra ūdens sūknēšana”.
2. Iespraudiet kontaktdakšu kontaktligzdā.

Manuālais režīms

Manuālajā režīmā sūknis netiek izslēgts. Atlikušā šķidruma līmeni (skatiet nodaļu Tehniskie dati) var sasniegt tikai manuālajā režīmā.

IEVĒRĪBAI

Tukšgaitas radīti sūkņa bojājumi

Paaugstināts nodilums

Neatstājiet sūkni manuālajā darbības režīmā bez uzraudzības.

Izslēdziet sūkni, ja tas darbojas tukšgaitā.

1. Nostipriniet pludiņslēdzi stiprinājuma ar galu uz augšu.

Attēls H

1. Pārslēdziet filtra elementu vēlamajā pozīcijā atbilstoši šķidruma līmenim (minimālais un atlikušais šķidruma līmenis, skatiet nodaļu Tehniskie dati).
2. Iespraudiet kontaktdakšu kontaktligzdā.

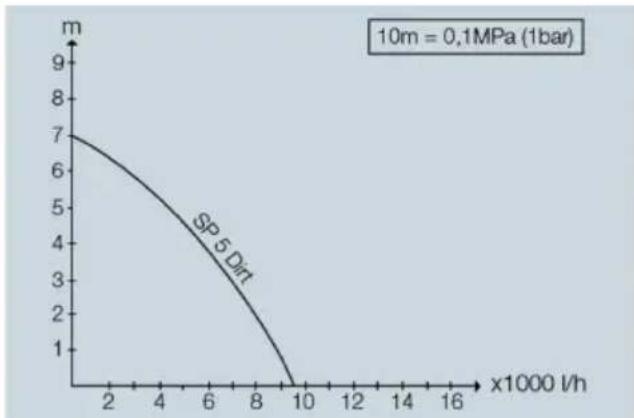

Sūknēšanas daudzuma optimizācija

Sūknēšanas daudzums ir:

• apgriezti proporcionāls sūknēšanas augstumam,
• tieši proporcionāls izmantotās šļūtenes diametram,
• apgriezti proporcionāls izmantotās šļūtenes garumam,
• tieši proporcionāls spiediena zudumam, ko rada pievienotie piederumi.

Darba beigšana

1. Iztīriet no ierīces netīrumus.
2. Sūknējiet tīru ūdeni.
3. Izskalojiet sūkni.
4. Nospiediet Quick-Connect taustiņu un atvienojiet pieslēguma īscauruli.

Attēls I

1. Nepieciešamības gadījumā iztīriet no caurules un Quick-Connect netīrumu paliekas.
2. Atvienojiet kontaktspraudni no kontaktligzdas.

Transportēšana

- Ierīces pārnešana.

- Paceliet ierīci aiz nešanas roktura un nesiet to uz vēlamo vietu.

- Piestipriniet nešanas rokturim auklu, tad paceliet un nesiet ierīci aiz auklas.

- Ierīces pārvadāšana transportlīdzekļos.

- Nodrošiniet ierīci pret izslīdēšanu un apgāšanos.

Glabāšana

IEVĒRĪBAI

Sala draudi

Sals var izraisīt nepilnīgi iztukšotas ierīces bojājumus.

Raugiet, lai ierīce un tās piederumi būtu pilnībā iztukšoti.

Aizsargājiet ierīci no sala.

1. Pilnībā iztukšojiet sūkni.
2. Ļaujiet sūknim un šļūtenei izžūt.
3. Uzglabājiet sūkni vietā, kur tas nav pakļauts sala iedarbībai.

Kopšana un tehniskā apkope

Aparātam nav nepieciešama apkope.

Palīdzība darbības traucējumu gadījumā

Kļūmju cēloņi bieži vien ir vienkārši, un Jūs tos varat novērst pats, izmantojot zemāk minēto pārskatu. Ja Jums rodas šaubas par kļūmes cēloni vai, ja konstatētā kļūme šeit nav minēta, vērsieties pilnvarotā klientu apkalpošanas centrā.

Sūknis ir ieslēgts, bet nesūknē

Sūknī ir gaiss.

1. Vairākas reizes atvienojiet un pievienojiet kontaktdakšu, līdz sūknis sāk sūknēt šķidrumu.

Iesūkšanas zona ir aizsērējusi.

1. Atvienojiet kontaktspraudni no kontaktligzdas.
2. Iztīriet iesūkšanas zonu.

Šķidruma līmenis manuālajā režīmā ir pārāk zems.

1. Iegremdējiet sūkni pēc iespējas dziļāk sūknēšanas šķidrumā, skatiet nodaļu.

Sūknis neieslēdzas vai ekspluatācijas laikā pēkšņi pārstāj darboties

Pārtraukta strāvas padeve.

1. Pārbaudiet drošinātājus un strāvas savienojumus.

Sūknis ir pārkarsis un to ir izslēdzis termoaizsardzības slēdzis.

1. Atvienojiet kontaktspraudni no kontaktligzdas.
2. Ļaujiet sūknim atdzist.
3. Iztīriet no iesūkšanas zonas netīrumu daļiņas.
4. Iztīriet iesūkšanas zonu.
5. Novērsiet sūkņa darbošanos tukšgaitas režīmā.

Iesūkšanas zonu nobloķējušas netīrumu daļiņas.

1. Atvienojiet kontaktspraudni no kontaktligzdas.
2. Iztīriet iesūkšanas zonu.

Pazeminās padeves jauda

Iesūkšanas zona ir aizsērējusi.

1. Atvienojiet kontaktspraudni no kontaktligzdas.
2. Iztīriet iesūkšanas zonu.

Nepietiekama padeves jauda

Pārsniegts maksimālais sūknēšanas augstums.

Izvēlēts nepareizs šļūtenes diametrs un garums.

• Ņemiet vērā maksimālo sūknēšanas augstumu, skatiet nodaļu Tehniskie dati.
• Nepieciešamības gadījumā izvēlieties lielāku šļūtenes diametru vai īsāku šļūtenes garumu, skatiet nodaļu Sūknēšanas daudzuma optimizācija.

Quick-Connect nevar atvērt vai aizvērt

Spraudsavienojums ir netīrs.

1. Noņemiet spraudsavienojumu.
2. Iztīriet spraudsavienojumu.
3. Piemontējiet spraudsavienojumu.

Filtra elements nekustas.

Filtra elements ir netīrs.

1. Atskrūvējiet stiprinājuma skrūves ar skrūvgriezi.
2. Iznemiet filtra elementu.
3. Iztīriet filtra elementu.
4. Piemontējiet filtra elementu.

Tehniskie dati

Elektropieslēgums

Barošanas tīkla spriegums V 230-240

Tīkla frekvence Hz 50

Nominālā jauda W 500

Ierīces jaudas dati

Padeves daudzums (maks.) l/h 9500

Spiediens (maks.) bar 0,7

Padeves augstums (maks.) m 7

Iegremdēšanas dziļums (maks.) m 7

Pieļaujamo sūknējamo šķidrumu daļiņu lielums (maks.) mm 20

Automātiskais režīms

Pludiņslēdža ieslēgšanas augstums (nofiksēšana augšējā pozīcijā): 255 mm

Pludiņslēdža izslēgšanas augstums (nofiksēšana augšējā pozīcijā): 115 mm

Pludiņslēdža ieslēgšanas augstums (nofiksēšana apakšējā pozīcijā): 155 mm

Pludiņslēdža izslēgšanas augstums (nofiksēšana apakšējā pozīcijā): 40-120 mm

Manuālais režīms

Minimālais netīrā un tīrā ūdens sūknēšanas šķidruma līmenis: 60 mm

Atlikušais netīrā un tīrā ūdens sūknēšanas šķidruma līmenis: 25 mm

Nosūkšana uz pamatnes, minimālais šķidruma līmenis: 40 mm

Nosūkšana uz pamatnes, atlikušais šķidruma līmenis: 1 mm

Izmēri un svars

Paturētas tiesības veikt tehniskas izmaiņas.
