| Tipo de producto | Bomba sumergible de achique |
| Marca | Kärcher |
| Modelo | SP 5 Dual |
| Uso | Uso doméstico privado |
| Potencia nominal | 500 W |
| Tensión de red | 230-240 V |
| Frecuencia de red | 50 Hz |
| Caudal máx. | 9500 l/h |
| Presión máx. | 0,7 bar |
| Altura de impulsión máx. | 7 m |
| Profundidad de inmersión máx. | 7 m |
| Tamaño de partículas máx. | 20 mm |
| Peso (sin accesorios) | 4,8 kg |
| Longitud del cable de alimentación | 10 m |
| Dispositivo de purga de aire | Automático |
| Modo de funcionamiento | Automático (interruptor de flotador) / Manual |
| Conexión flexible | Quick-Connect |
| Cesta de filtrado | Ajustable (2 posiciones) |
| Altura de conmutación (modo auto, posición alta) | 255-310 mm (encendido), 115-220 mm (apagado) |
| Altura residual (modo manual, transporte) | 25 mm |
| Altura residual (modo manual, aspiración plana) | 1 mm |
| Mantenimiento | Sin mantenimiento necesario |
| Protección contra heladas | Vaciar completamente el equipo y almacenar protegido de heladas |
| Garantía | Según condiciones del país, defectos de material/fabricación |
Preguntas frecuentes - SP 5 Dual Kärcher
Preguntas de los usuarios sobre SP 5 Dual Kärcher
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Bomba en formato PDF gratis! Encuentra tus instrucciones SP 5 Dual - Kärcher y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. SP 5 Dual de la marca Kärcher.
MANUAL DE USUARIO SP 5 Dual Kärcher
Índice de contenidos
Avisos generales 27
Uso previsto.... 27
Protección del medioambiente.....27
Accesorios y recambios. 27
Volumen de suministro.... 27
Garantía. 28
Descripción del aparato ..... 28
Montaje 28
Puesta en funcionamiento ..... 28
Servicio 28
Transporte 30
Almacenamiento 30
Cuidado y mantenimiento ..... 30
Ayuda en caso de avería ..... 30
Datos técnicos 31
Avisos generales

Antes de poner en marcha por primera vez el aparato, lea el
manual de instrucciones original y las indicaciones de seguridad suministradas. Actúe de acuerdo a ellas.
Conserve estos dos manuales para su uso posterior o para propietarios ulteriores.
Uso previsto
Utilice el aparato únicamente para uso doméstico.
Uso previsto:
- Extracción de agua de partes de edificios en caso de inundaciones
- Recirculación y bombeo de depósitos
- Extracción de agua de fuentes y pozos
- Bombeo de agua dulce de barcos y yates
Para obtener indicaciones sobre el funcionamiento, vea el capítulo Manejo
Líquidos que se permiten extraer
Líquidos que se permiten extraer:
- Agua dulce hasta el nivel de contaminación indicado, para conocer el tamaño máximo de las partículas, vea el capítulo Datos técnicos
- Agua de piscinas con una dosificación correcta de los aditivos
- Solución jabonosa
Uso inadecuado
Nota
El fabricante no asume responsabilidad alguna por los daños que pudieran derivarse de un uso inadecuado o incorrecto.
El aparato no es apto para el servicio de bombeo permanente (p. ej. servicio permanente de circulación en un estanque) o como instalación estacionaria (p. ej. dispositivo elevador, bomba para fuente).
Protección del medioambiente

Los materiales del embalaje son reciclables. Elimine los embalajes de for-espetuosa con el medioambiente.

Los equipos eléctricos y electrónicos contienen materiales reciclables y, a menudo, componentes, como bate- acumuladores o aceite, que suponen esgo potencial para la salud de las per- as o el medioambiente en caso de ma- larse o eliminarse de forma inadecua- Sin embargo, dichos componentes son esarios para un servicio adecuado del po. Los equipos identificados con este polo no pueden eliminarse con la basu- oméstica.
Avisos sobre sustancias contenidas (REACH)
Encontrará información actual sobre las sustancias contenidas en: www.kaercher.de/REACH
Accesorios y recambios
Utilice únicamente accesorios y recambios originales, estos garantizan un servicio seguro y fiable del equipo.
Encontrará información sobre los accesorios y recambios en www.kaercher.com.
Volumen de suministro
El volumen de suministro del equipo de muestra en el embalaje. Compruebe la integridad del volumen de suministro durante el desembalaje. Póngase en contacto con su distribuidor si faltan accesorios o en caso de daños de transporte.
Garantía
En cada país se aplican las condiciones de garantía indicadas por nuestra compañía distribuidora autorizada. Subsanamos cualquier fallo en su equipo de forma gratuita dentro del plazo de garantía siempre que la causa se deba a un fallo de fabricación o material. En caso de garantía, póngase en contacto con su distribuidor o con el servicio de postventa autorizado más próximo presentando la factura de compra. (Dirección en el reverso)
Descripción del aparato
En este manual de instrucciones se describe el equipamiento máximo. Según el modelo, hay diferencias en el contenido suministrado (véase embalaje).
Ilustraciones, véase la hoja de gráficos
Figura A
① Asa de transporte
②Cable de conexión a red con enchufe
③Dispositivo de ventilación automática
④Conexión de mangueras Quick-Connect
⑤Manguito de empalme
⑥Dispositivo de fijación del interruptor de flotador
⑦Ajuste de la altura del interruptor de flo-
tador
⑧Interruptor de flotador
⑨Ajuste del cesto filtrante
⑩ Cesto filtrante
Montaje
Montaje de la manguera
Nota
La capacidad de transporte es mayor cuanto más corta es la manguera y cuanto mayor es el diámetro de esta.
Los manguitos de conexión vienen afloja-dos con el aparato.
- Desplazar la brida de manguera sobre la manguera.
Figura B
- Si se utiliza una manguera con un diámetro de 34 " o 1":
a Atornillar el elemento de conexión de la bomba (véase capítulo Accesorios
y recambios) al manguito de conexión.
b Acortar el elemento de conexión de la bomba por las ranuras en función del diámetro de manguera elegido. El volumen de caudal aumenta. c Desplazar la manguera sobre el elemento de conexión de la bomba.
-
Si se utiliza una manguera con un diámetro de 1 ^1/4 ", desplazar la manguera sobre el manguito de conexión.
-
Fijar la manguera al manguito de conexión con la brida de manguera.
Puesta en funcionamiento
⚠PRECAUCIÓN
Transporte inadecuado
Riesgo de daños y lesiones
No llevar la bomba por el cable o la man-guera.
-
Conectar los manguitos de conexión al Quick-Connect.
La manguera está fijada. -
Encajar el interruptor de flotador en el ajuste de altura.
Figura C
-
Posicionar la bomba en el líquido de transporte:
-
Fijar una cuerda al asa de transporte y sumergir la bomba.
-
Dejar la bomba en posición horizontal sobre una superficie firme. Si la superficie tiene barro, utilizar un ladrillo o similar para estabilizar la bomba.
-
Prestar atención de que no se tape la zona de aspiración.
Servicio
Ventilación automática
Si el nivel de llenado del líquido es bajo, es posible que salga aire aspirado o aire que haya en la bomba a través del dispositivo automático de ventilación. Además de aire, es posible que salga líquido.
Figura D
Ajuste del cesto filtrante
El cesto filtrante puede utilizarse en 2 posiciones.
Figura E
![]() | Transporte de agua limpia y de agua suciaRecomendamos utilizar esta posición del cesto filtrante al principio del proceso de bombeo, ya que en este momento la capacidad de transporte será mayor. |
![]() | Aspiración en planoEn esta posición del cesto filtrante, es posible aspirar en plano en el modo manual hasta que quede 1 mm de altura de líquido residual. |
- Depositar la bomba en el suelo.
- Enganchar la bomba entre las patas y sujetarla por el asa de transporte.
- Desencajar el cesto filtrante girando el asa hacia la derecha.
- Colocar el cesto filtrante en la posición deseada.
- Encajar el cesto filtrante girando el asa hacia la izquierda.
Modo automático
En modo automático, el interruptor de flotador controla el proceso de bombeo automáticamente.
La bomba se conecta cuando el interruptor de flotador alcanza la altura de conexión al subir el nivel del líquido.
La bomba se desconecta cuando el inter-ruptor de flotador alcanza la altura de desconexión al bajar el nivel del líquido.
La libertad de movimiento del interruptor de flotador debe quedar garantizada.
Nota
Las alturas de desconexión varían en función de:
- La situación del interruptor de flotador.
- La longitud del cable entre el interruptor de flotador y el dispositivo de fijación. El cable debe medir al menos 2,5 cm. Recomendamos mantener el largo del cable configurado.
Para consultar las alturas de conmutación, véase el capítulo Datos técnicos.
- Ajustar el interruptor de flotador mediante el ajuste de altura y el largo del cable entre el interruptor de flotador y el dispositivo de fijación.
Nota
Si la bomba funciona sin supervisión, ajustar el interruptor de flotador siempre en la posición más superior para garantizar que la bomba pueda desconectar-se de manera fiable.
Figura F
Si el interruptor de flotador se ajusta en la posición más inferior, ajustar la longitud del cable entre el interruptor de flotador y el dispositivo de fijación en 2,5 cm; véase para ello la marca en el cable.
Figura G
- Colocar el cesto filtrante en la posición «Transporte de agua limpia y de agua sucia».
- Enchufe la clavija en la toma de corriente.
Modo manual
En el modo manual, la bomba permanece encendida.
La altura residual del fluido (véase capítulo Datos técnicos) solo puede alcanzarse en modo manual.
CUIDADO
El funcionamiento en seco puede provocar daños en la bomba.
Desgaste elevado
No deje de vigilar la bomba si está en modo manual.
Desconecte la bomba durante el funcionamiento en seco.
- Fijar el interruptor de flotador con la lengüeta en el dispositivo de fijación mirando hacia arriba.
Figura H
-
Poner el cesto filtrante en la posición deseada en función del nivel del líquido (altura mínima del fluido y altura residual del fluido; véase capítulo Datos técnicos).
-
Enchufe la clavija en la toma de corriente.

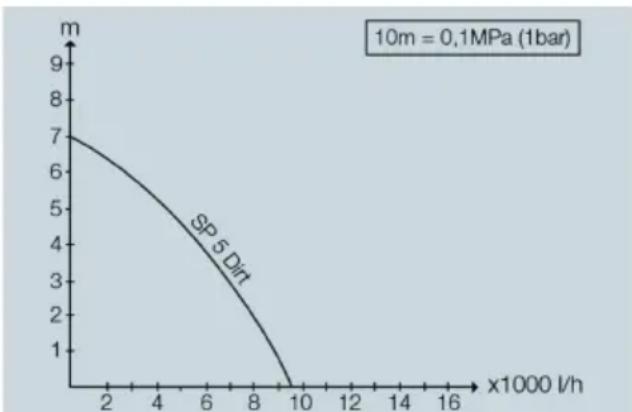

Optimización del volumen transportado
El volumen transportado es mayor:
- Cuanto menor sea la altura de transporte.
- Cuanto mayor sea el diámetro de la manguera utilizada.
- Cuanto más corta sea la manguera utilizada.
- Cuanto menos pérdida de presión causen los accesorios conectados.

Finalización del servicio
- Retirar la suciedad del aparato.
● Transportar agua limpia. - Enjuagar la bomba.
- Presionar la tecla del Quick-Connect y extraer los manguitos de conexión.
La manguera ya está retirada. - En su caso, retirar posibles restos de la manguera y del Quick-Connect.
- Extraer el enchufe del aparato de la toma de corriente.
Figura I
Transporte
- Transporte del aparato.
- Levantar el aparato por el asa y transportarlo.
- Atar una cuerda al asa de transporte y levantar el aparato por el asa y transportarlo.
- Transporte del aparato en vehículos.
- Asegurar el aparato para evitar que se deslice o vuelque.
Almacenamiento
CUIDADO
Riesgo de helada
Los aparatos que no estén totalmente vacíos pueden destruirse con las heladas.
Vacíe el aparato y los accesorios por completo.
Proteja el aparato de las heladas.
- Vaciar totalmente la bomba.
- Dejar secar la bomba y la manguera.
- Coloque la bomba en un lugar a salvo de las heladas.
Cuidado y mantenimiento
El aparato no precisa mantenimiento.
Ayuda en caso de avería
Muchas averías las puede solucionar usted mismo con ayuda del resumen siguiente.
En caso de duda, diríjase al servicio de atención al cliente autorizado.
La bomba funciona, pero no transporta nada
Hay aire en la bomba.
- Enchufar y desenchufar de la toma de corriente varias veces hasta que se aspire líquido.
La zona de aspiración está atascada.
-
Extraer el enchufe del aparato de la toma de corriente.
-
Limpiar la zona de aspiración.
El nivel de líquido en modo manual es demasiado bajo.
- Sumergir la bomba lo máximo posible en el líquido de transporte; véase capítulo.
La bomba no funciona o se apaga de repente
Se ha interrumpido la conexión a la fuente de alimentación.
- Comprobar los fusibles y las conexiones eléctricas.
El interruptor térmico de protección ha apagado la bomba por sobrecalentamiento.
-
Extraer el enchufe del aparato de la toma de corriente.
-
Deje que la bomba se enfríe.
-
Retirar las partículas de suciedad de la zona de aspiración.
-
Limpiar la zona de aspiración.
-
Evitar el funcionamiento en seco de la bomba.
Las partículas de sociedad bloquean la zona de aspiración.
-
Extraer el enchufe del aparato de la toma de corriente.
-
Limpiar la zona de aspiración.
Se reduce la potencia de transporte La zona de aspiración está atascada.
-
Extraer el enchufe del aparato de la toma de corriente.
-
Limpiar la zona de aspiración.
La capacidad de transporte es demasiado baja
Se ha superado la altura de transporte máxima.
La selección del diámetro de la manguera y de su longitud son incorrectas.
- Prestar atención a la altura de transporte máxima; véase capítulo Datos técnicos.
- En su caso, seleccionar un diámetro de manguera mayor o una longitud de manguera menor; véase capítulo Optimización del volumen transportado.
El Quick-Connect no se puede abrir ni cerrar
El sistema de inserción está sucio.
- Retirar el clip.
- Limpiar el clip.
- Montar el clip.
El cesto filtrante no puede moverse.
El cesto filtrante está sucio.
- Aflojar los tornillos de fijación con un destornillador.
- Quitar el cesto filtrante.
- Limpiar el cesto filtrante.
- Montar el cesto filtrante.
Datos técnicos
| Conexión eléctrica | |
| Tensión de red V 230- | 240 |
| Frecuencia de alimentación Hz 50 | |
| Potencial nominal W 500 | |
| Datos de potencia del aparato | |
| Volumen transportado (máx.) | l/h 9500 |
| Presión (máx.) bar 0,7 | ||
| Altura de transporte (máx.) m | 7 | |
| Profundidad de inmersión (máx.) | m | 7 |
| Tamaño de las partículas (máx.) de los fluidos de transporte permitidos | mm | 20 |
Modo automático
| Altura de conexión del inter-ruptor de flotador (dispositivo de fijación posición más superior) | mm | 255-310 |
| Altura de desconexión del interruptor de flotador (dispositivo de fijación en la posición más superior) | mm | 115-220 |
| Altura de conexión del inter-ruptor de flotador (dispositivo de fijación en la posición más inferior) | mm | 155-210 |
| Altura de desconexión inter-ruptor de flotador (dispositivo de fijación en la posición más inferior) | mm | 40-120 |
Modo manual
| Altura mínima del fluido para el transporte de agua limpia y sucia | mm | 60 |
| Altura residual del fluido para el transporte de agua limpia y sucia | mm | 25 |
| Altura mínima del fluido para la aspiración en plano | mm | 40 |
| Altura residual del fluido para la aspiración en plano | mm | 1 |
Medidas y pesos
| Peso sin accesorios | kg 4,8 |
Cable de red
| Longitud de cable m | 10 |
Reservado el derecho a realizar modificaciones.
Índice
Caudais dos líquidos permitidos
Caudais dos líquidos permitidos:
Figuras, ver página de gráficos
