BRUKSANVISNING SP 5 Dual Kärcher

Tekniske data Med forbehold om tekniske endringer. Innehåll Allmän information Läs igenom den här original- bruksanvisningen och medföl- jande säkerhetsinformation innan du an- vänder din maskin första gången. Gå till väga enligt den. Förvara båda häftena för framtida bruk eller för senare ägare. Ändamålsenlig användning Denna maskin får endast användas i priva- ta hushåll. Ändamålsenlig användning: avvattning av byggnadsenheter vid översvämningar om- och utpumpning av behållare vattenuttag ur brunnar och schakt pumpning av sötvatten ur båtar och yachter Information om funktionssättet se kapitel Manövrering Elektrisk tilkobling Nettspenning V 230-

• Utkoblingshøyde flottør- bryter (låsing nederste po- sisjon) mm 40-120 Manuell drift Min. væskehøyde brukt- og rentvannstransport mm 60 Restvæskehøyde brukt- og rentvannstransport mm 25 Min. væskehøyde avsu- ging til minimal vannhøyde mm 40 Restvæskehøyde avsu- ging til minimal vannhøyde mm 1 Mål og vekt Vekt (uten tilbehør) kg 4,8 Nettledning Kabellengde m 10 Allmän information p. 45
• Ändamålsenlig användning p. 45
• Miljöskydd p. 46
• Tillbehör och reservdelar p. 46
• Leveransens omfattning p. 46
• Garanti p. 46
• Maskinbeskrivning p. 46
• Montering p. 46
• Idrifttagning p. 47
• Drift p. 47
• Transport p. 48
• Lagring p. 48
• Skötsel och underhåll p. 48
• Hjälp vid störningar p. 48
• Tekniska data Svenska Tillåtna transportvätskor Tillåtna transportvätskor: sötvatten upp till den angivna nedsmuts- ningsgraden, maximal partikelstorlek se kapitel Tekniska data badhusvatten vid ändamålsenlig dose- ring av tillsatser tvättlut Felaktig användning Hänvisning Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig användning eller felaktig manövrering. Maskinen är inte avsedd att användas för oavbruten pumpdrift (t.ex. kontinuerlig cir- kulationsdrift i dammen) eller som stationär installation (t.ex. lyftanläggning, spring- brunnspump). Miljöskydd Förpackningsmaterialen kan återvin- nas. Avfallshantera förpackningar på ett miljövänligt sätt. Elektriska och elektroniska maskiner innehåller ofta värdefulla återvinnings- bara material och komponenter såsom engångsbatterier, uppladdningsbara batte- rier och olja, som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nöd- vändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna. Information om ämnen (REACH) Aktuell information om ämnen finns på: www.kaercher.de/REACH Tillbehör och reservdelar Använd endast originaltillbehör och origi- nalreservdelar, så att en säker och stör- ningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com. Leveransens omfattning Maskinens leveransomfattning är avbildad på förpackningen. Kontrollera att innehållet i leveransen är fullständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador. Garanti I respektive land gäller de garantivillkor som publicerats av våra auktoriserade dist- ributörer. Eventuella fel på maskinen repa- reras utan kostnad inom garantifristen, un- der förutsättning att det orsakats av ett ma- terial- eller tillverkningsfel. I frågor som gäl- ler garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst. (Se baksidan för adress) Maskinbeskrivning I den här bruksanvisningen beskrivs den maximala utrustningen. Leveransens om- fattning varierar beroende på modell (se förpackning). Bilder se grafiksida Bild A 1 Bärhandtag 2 Nätkabel med kontakt 3 Automatisk avluftningsanordning 4 Slanganslutning Quick-Connect 5 Anslutningsstöd 6 Spärr flottörkontakt 7 Höjdjustering flottörkontakt 8 Flottörkontakt 9 Inställning filterkorg 10 Filterkorg Montering Montera slang Hänvisning Transporteffekten är desto högre, ju kortare slangen och ju större slangdiametern. Anslutningsstödet medföljer löst med ma- skinen. p. 4946

1. Trä slangklämman på slangen.

2. Vid användning av en slang med ¾” eller

1” diameter: a Skruva pumpanslutningsstycket (se kapitel Tillbehör och reservdelar) på anslutningsstödet. b Korta pumpanslutningsstycket vid spåren beroende på vald slangdiame- ter.Svenska 47 Genomflödesmängden ökar. c Trä slangen på pumpanslutnings- stycket.

3. Vid användning av en slang med 1¼” di-

ameter, trä slangen på anslutningsstö- det.

4. Fäst slangen med slangklämman på an-

slutningsstödet. Idrifttagning 몇FÖRSIKTIGHET Felaktig transport Risk för personskador och materialskador Pumpen får inte bäras i kabeln eller slang- en.

1. Sätt in anslutningsstödet i Quick-Con-

nect. Slangen är ansluten.

2. Haka fast flottörkontakten i höjdjuste-

Fäst en lina vid bärhandtaget och sänk ner pumpen. Sätt pumpen i vågrätt läge på ett fast underlag. Använd en tegelsten eller liknande som stabilisering om under- laget är gyttjigt.

4. Se till att insugningsområdet inte är

blockerat. Drift Automatisk avluftning Vid låg vätskenivå släpps eventuellt luft som sugits in eller som finns i pumpen ut via den automatiska avluftningsanordning- en. Förutom luft kan även vätska komma ut. Bild D Inställning av filterkorgen Filterkorgen kan användas i 2 lägen. Bild E

1. Sätt pumpen på golvet.

2. Kläm fast pumpen mellan fötterna och ta

3. Haka ur filterkorgen genom att vrida

4. Placera filterkorgen i önskat läge.

5. Haka fast filterkorgen genom att vrida

handtaget åt vänster. Automatisk drift I automatisk drift styrs pumpningen auto- matiskt av flottörkontakten. Pumpen påkopplas när flottörkontakten har nått påkopplingshöjden genom den stigan- de vätskenivån. Pumpen frånkopplas när flottörkontakten har nått frånkopplingshöjden genom den sjunkande vätskenivån. Flottörkontakten måste kunna röra sig fritt. Hänvisning Kopplingshöjderna varierar beroende på: flottörkontaktens läge kabellängd mellan flottörkontakt och spärr Kabellängden måste vara minst 2,5 cm. Vi rekommenderar att behålla den in- ställda kabellängden. För uppgifter om kopplingshöjder se kapitel Tekniska data.

1. Ställ in flottörkontakten med höjdjuste-

ringen och kabellängden mellan flottör- kontakt och spärr. Hänvisning Om pumpen används utan bevakning ska flottörkontakten alltid ställas in i det översta läget, för att garantera att pum- pen kan stänga av tillförlitligt. Bild F Om flottörkontakten ställs in i det ne- dersta läget ska kabellängden mellan flottörkontakt och spärr ställas in på 2,5 cm, se markering på kabeln. Bild G Pumpning av smutsigt och rent vatten Vi rekommenderar denna filter- korgsinställning i början av pump- ningen, eftersom pumpens trans- porteffekt då är som störst. Planuppsugning Med denna filterkorgsinställning är en planuppsugning upp till 1 mm nivå för resterande vätska möjlig i manuell drift.48 Svenska

2. Placera filterkorgen i läget ”Pumpning av

smutsigt och rent vatten”.

3. Sätt in nätkontakten i uttaget.

Manuell drift I manuell drift förblir pumpen påkopplad. Nivån för resterande vätska (se kapitel Tekniska data) kan endast nås i manuell drift. OBSERVERA Skador på pumpen på grund av torrkör- ning Ökad förslitning Lämna pumpen inte obevakad i manuell drift. Stäng av pumpen vid torrkörning.

1. Fäst flottörkontakten i spärren med no-

2. Placera filterkorgen i önskat läge bero-

ende på vätskenivå(för minsta vätskeni- vå och nivå för resterande vätska, se kapitel Tekniska data).

3. Sätt in nätkontakten i uttaget.

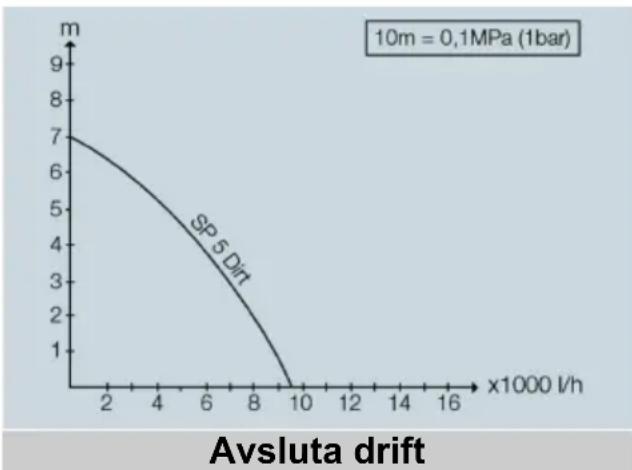

Optimering av transportmängd Transportmängden är desto större: ju lägre transporthöjd ju större diametern på slangen som an- vänds ju kortare slang som används ju mindre tryckförlust som orsakas av det anslutna tillbehöret Avsluta drift

1. Avlägsna smuts från maskinen.

Pumpa rent vatten. Skölj igenom pumpen.

2. Tryck på knappen för Quick-Connect

och dra av anslutningsstödet. Bild I Slangen har lossats.

3. Avlägsna vid behov rester från slangen

Transport Bära maskinen. Lyft maskinen på bärhandtaget och bär den. Fäst en lina vid bärhandtaget, lyft ma- skinen i linan och bär den. Transportera maskin i fordon. Säkra maskinen så att den inte kan glida eller tippa. Lagring OBSERVERA Frostrisk Maskiner som inte har tömts helt kan för- störas på grund av frost. Töm maskinen och tillbehöret helt. Skydda maskinen mot frost.

2. Vänta tills pumpen och slangen är torra.

3. Förvara pumpen på en frostsäker plats.

Skötsel och underhåll Maskinen är underhållsfri. Hjälp vid störningar Störningar har ofta enkla orsaker, som du kan åtgärda på egen hand med hjälp av översikten nedan. I tveksamma fall eller vid störningar som inte anges här, kontakta auktoriserad kundtjänst. Pumpen går, men pumpar inte Det är luft i pumpen.

1. Dra ut nätkontakten ur uttaget och sätt in

den igen flera gånger tills vätska sugs in. Insugningsområdet är tilltäppt.

1. Dra ut nätkontakten ur uttaget.

2. Rengör insugningsområdet.

Vätskenivå är för låg i manuell drift.

1. Sänk pumpen längre ner i transport-

vätskan om möjligt, se kapitel . Pumpen startar inte eller stannar plöts- ligt under driftSvenska 49 Strömförsörjningen är avbruten.

1. Kontrollera säkringar och elanslutningar.

Termoskyddskontakten har frånkopplat pumpen på grund av överhettning.

1. Dra ut nätkontakten ur uttaget.

2. Låt pumpen svalna.

3. Avlägsna smutspartiklar från insug-

4. Rengör insugningsområdet.

5. Undvik torrkörning av pumpen.

Smutspartiklar blockerar insugningsområ- det.

1. Dra ut nätkontakten ur uttaget.

2. Rengör insugningsområdet.

Transporteffekten avtar Insugningsområdet är tilltäppt.

1. Dra ut nätkontakten ur uttaget.

2. Rengör insugningsområdet.

Transporteffekten är för låg Den högsta transporthöjden har överskri- dits. Fel slangdiameter och slanglängd har valts. Observera den maximala transporthöj- den, se kapitel Tekniska data. Välj eventuellt en större slangdiameter eller en kortare slanglängd, se kapitel Optimering av transportmängd. Quick-Connect går inte att öppna eller stänga Kopplingssystemet är smutsigt.

Filterkorgen går inte att flytta. Filterkorgen är smutsig.

1. Lossa fästskruvarna med en skruvdra-

3. Rengör filterkorgen.

4. Montera filterkorgen.

Tekniska data Med förbehåll för tekniska ändringar. Elanslutning Nätspänning V 230-

Nätfrekvens Hz 50 Märkeffekt W 500 Effektdata maskin Transportmängd (max.) l/h 9500 Tryck (max.) bar 0,7 Transporthöjd (max.) m 7 Nersänkningsdjup (max.) m 7 Partikelstorlek (max.) på tillåtna transportvätskor mm 20 Automatisk drift Påkopplingshöjd flottör- kontakt (spärr översta po- sition) mm 255-

Frånkopplingshöjd flottör- kontakt (spärr översta po- sition) mm 115-

Påkopplingshöjd flottör- kontakt (spärr nedersta position) mm 155-
