• kg 4,8 Захранващ кабел Дължина на кабела м 10 Üldised juhised p. 110
• Sihtotstarbeline kasutamine p. 110
• Keskkonnakaitse p. 111
• Lisavarustus ja varuosad p. 111
• Tarnekomplekt p. 111
• Garantii p. 111
• Seadme kirjeldus p. 111
• Montaaž p. 111
• Käikuvõtmine p. 112
• Käitus p. 112
• Transport p. 113
• Ladustamine p. 113
• Korrashoid ja tehnohooldus p. 113
• Abi häirete korral p. 113
• Tehnilised andmed Eesti 111 Magevee pumpamine paatidelt ja jahti- delt Juhiseid talitlusviisi kohta vt peatükist Kä- sitsemine Pumbale lubatud vedelikud Pumbale lubatud vedelikud: Magevesi kuni esitatud määrdumisast- meni, maksimaalset osakeste suurust vt peatükist Tehnilised andmed Basseinivesi lisaainete sihtotstarbelise doseeringu puhul Puhastusvahendi lahus Asjatundmatu kasutamine Märkus Tootja ei vastuta võimalike kahjude eest, mis on põhjustatud asjatundmatu kasuta- mise või vale käsitsemise tõttu. Seade ei sobi katkematu pumbatöö (nt pü- siringlusrežiim tiigis) või statsionaarse ins- tallatsiooni (nt tõsteseade, purskkaevu pump) jaoks. Keskkonnakaitse Pakkematerjalid on taaskasutatavad. Utiliseerige pakendid keskkon- nasäästlikult. Elektrilised ja elektroonilised seadmed sisaldavad väärtuslikke taaskasutata- vaid materjale ja sageli koostisosi nagu patareid, akud või õli, mis võivad vale ümberkäimise või vale utiliseerimise korral kujutada potentsiaalset ohtu inimeste tervi- sele ja keskkonnale. Seadme nõuetekoha- seks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga. Juhised koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.de/REACH Lisavarustus ja varuosad Kasutage ainult originaaltarvikuid ja origi- naalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse. Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com. Tarnekomplekt Seadme tarnekomplekt on kujutatud pa- kendil. Lahtipakkimisel kontrollige, kas pa- kendi sisu on täielik. Puuduolevate tarviku- te või transpordikahjustuste korral teavita- ge oma edasimüüjat. Garantii Igas riigis kehtivad meie volitatud müü- giesindaja antud garantiitingimused. Sead- mel esinevad mistahes rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on mater- jali- või tootmisviga. Garantiijuhtumil pöör- duge ostu tõendava dokumendiga oma edasimüüja või lähima volitatud klienditee- ninduse poole. (Aadressi vt tagaküljelt) Seadme kirjeldus Selles kasutusjuhendis kirjeldatakse mak- simaalset varustust. Olenevalt mudelist on tarnekomplektis erinevusi (vt pakendit). Jooniseid vt graafika leheküljelt Joonis A 1 Kandekäepide 2 Pistikuga võrguühenduskaabel 3 Automaatne õhutusseadis 4 Voolikuühendus Quick-Connect 5 Ühendusotsakud 6 Fiksaator ujuklüliti 7 Kõrguseseadur ujuklüliti 8 Ujuklüliti 9 Seadistus filtrikorv 10 Filtrikorv Montaaž Vooliku monteerimine Märkus Pumpamisvõimsus on seda suurem, mida lühem on voolik ja mida suurem on vooliku läbimõõt. Ühendusotsak on seadmega lahtiselt kaa- sas. p. 114

1. Lükake voolikuklemm voolikule.

2. Kasutades voolikut läbimõõduga ¾” või

1”: a Kruvige pumba ühendusdetail (vt pea- tükki Lisavarustus ja varuosad) ühen- dusotsakule. b Lühendage pumba ühendusdetaili vastavalt valitud voolikuläbimõõdule soontel.112 Eesti Suurendatakse läbivoolu kogust. c Lükake voolik pumba ühendusdetaili- le.

3. Lükake 1¼” läbimõõduga vooliku kasu-

tamisel voolik ühendusotsakule.

4. Kinnitage voolik voolikuklemmiga ühen-

dusotsakule. Käikuvõtmine 몇ETTEVAATUS Asjatundmatu transportimine Vigastus- ja kahjustusoht Ärge kandke pumpa kaablist või voolikust.

1. Pistke ühendusotsak Quick-Connecti.

Voolik on ühendatud.

2. Fikseerige ujuklüliti kõrguseseadurisse.

3. Positsioneerige pump pumbale lubatud

vedeliku sisse: Kinnitage tross kandekäepideme kül- ge ja kastke pump sisse. Pange pump horisontaalselt kindlale aluspinnale. Kasutage mudase alus- pinna korral stabiliseerimiseks telliski- vi või midagi sarnast.

4. Pidage silmas, et imemispiirkond ei

oleks blokeeritud. Käitus Automaatne õhueemaldus Väiksema vedelikutaseme korral pääseb võimalik sisseimetud või pumbas olev õhk automaatse õhutusseadise kaudu välja. Li- saks õhule võib välja tungida ka vedelik. Joonis D Filtrikorvi seadistamine Filtrikorvi saab käitada 2 asendis. Joonis E

1. Asetage pump põrandale.

2. Hoidke pumpa jalgade vahel kinni ja

haarake kandekäepidemest.

3. Vabastage filtrikorv käepideme parema-

5. Fikseerige filtrikorv käepideme vasakule

keeramisega. Automaatrežiim Automaatrežiimil juhib ujuklüliti pumpamist automaatselt. Pump lülitub sisse kohe, kui ujuklüliti saa- vutab vedeliku tõusva asendi tõttu sisselü- lituskõrguse. Pump lülitub välja kohe, kui ujuklüliti saavu- tab vedeliku langeva asendi tõttu väljalüli- tuskõrguse. Ujuklüliti liikumisvabadus peab olema taga- tud. Märkus Lülituskõrgused varieeruvad olenevalt: ujuklüliti asetusest Kaabli pikkus ujuklüliti ja fiksaatori vahel. Kaabli pikkus peab olema vähemalt 2,5 cm. Soovitame säilitada seadistatud kaabli pikkuse. Lülituskõrguste andmete kohta vt peatükki Tehnilised andmed.

1. Seadistage ujuklüliti kõrguseseaduri ko-

hale ning kaabli pikkus ujuklüliti ja fik- saatori vahele. Märkus Kui pumpa käitatakse järelevalveta, sea- distage ujuklüliti alati ülemisse positsioo- ni, et tagada pumba usaldusväärne väl- jalülitumine. Joonis F Kui ujuklüliti seadistatakse alumisse po- sitsiooni, seadistage kaabli pikkus ujuklüliti ja fiksaatori vahel 2,5 cm peale, vt märgistust kaablil. Joonis G

3. Pistke võrgupistik pistikupessa.

Manuaalne käitus Manuaalses käituses jääb pump sisselüli- tatuks. Musta ja puhta vee edastus Soovitame seda filtrikorvi asendit pumpamisprotsessi alguseks, kuna seejuures on pumba pum- pamisvõimsus kõige suurem. Madala tasemega pumpamine Filtrikorvi selles asendis on ma- nuaalsel käitusel võimalik madala tasemega pumpamine kuni jääk- vedeliku kõrguseni 1 mm.Eesti 113 Jääkvedelikukõrguse (vt peatükki Tehnili- sed andmed) saab saavutada ainult ma- nuaalse käituse korral. TÄHELEPANU Pumba kahjustus kuivkäigu tõttu Suurenenud kulumine Ärge jätke pumpa manuaalsel käitusel järe- levalveta. Lülitage pump kuivkäigu korral välja.

1. Kinnitage ujuklüliti ninaga üles näitavalt

mest soovitud asendisse (minimaalset vedelikukõrgust ja jääkvedelikukõrgust vt peatükist Tehnilised andmed).

3. Pistke võrgupistik pistikupessa.

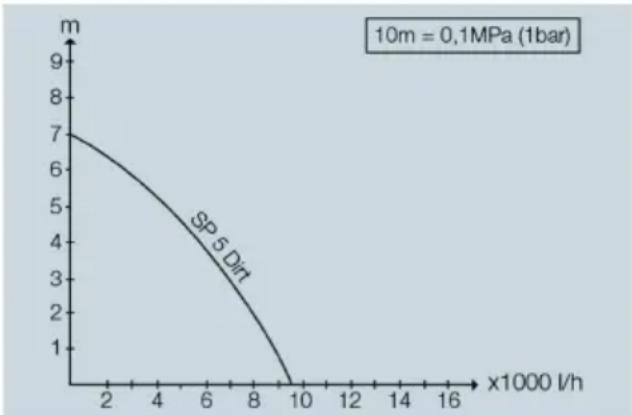

Juurdevoolu koguse optimeerimine Juurdevoolu kogus on seda suurem: Mida väiksem on tõstekõrgus Mida suurem on kasutatud vooliku läbi- mõõt Mida lühem on kasutatud voolik Mida väiksema rõhukao ühendatud tar- vik põhjustab Käituse lõpetamine

2. Vajutage Quick-Connect klahvi ja tõm-

make ühendusotsak ära. Joonis I Voolik on eemaldatud.

3. Vajaduse korral eemaldage jäägid vooli-

kust ja Quick-Connectilt.

4. Tõmmake võrgupistik pistikupesast väl-

ja. Transport Seadme kandmine. Tõstke seade kandekäepidemest üles ja kandke. Kinnitage tross kandekäepideme kül- ge ja tõstke seade trossist üles ja kandke. Seadme transportimine sõidukites. Kindlustage seade libisemise ja üm- berkukkumise vastu. Ladustamine TÄHELEPANU Külmumisoht Mitte täielikult tühjendatud seadmed võivad külma tõttu kahjustada saada. Tühjendage seade ja tarvikud täielikult. Kaitske seadet külma eest.

1. Tühjendage pump täielikult.

2. Laske pumbal ja voolikul kuivada.

3. Hoidke pumpa külmumiskindlas kohas.

Korrashoid ja tehnohooldus Seade on hooldusvaba. Abi häirete korral Häiretel on tihti lihtsad põhjused, mille te suudate ise kõrvaldada järgneva ülevaate abil. Kahtluse korral või siin mittenimetatud häire/abi puhul pöörduge palun tunnusta- tud klienditeeninduse poole. Pump töötab, aga ei pumpa Pumbas on õhk.

1. Tõmmake mitu korda võrgupistik pistiku-

pesast välja ja pistke sisse, kuni vedelik on sisse imetud. Imemispiirkond on ummistunud.

1. Tõmmake võrgupistik pistikupesast väl-

2. Puhastage imemispiirkond.

Vedelikutase on manuaalses käituses liiga madal.

1. Kastke pump võimalikult sügavalt pum-

bale lubatud vedeliku sisse, vt peatükki . Pump ei käivitu või jääb käituse ajal järs- ku seisma Voolutoide on katkenud.

1. Kontrollige kaitsmeid ja elektriühendusi.114 Eesti

Termokaitselüliti lülitas pumba ülekuume- nemise tõttu välja.

1. Tõmmake võrgupistik pistikupesast väl-

4. Puhastage imemispiirkond.

5. Hoidke ära pumba kuivkäik.

Mustuseosakesed blokeerivad imemispiir- konna.

1. Tõmmake võrgupistik pistikupesast väl-

2. Puhastage imemispiirkond.

Pumpamisvõimsus langeb Imemispiirkond on ummistunud.

1. Tõmmake võrgupistik pistikupesast väl-

2. Puhastage imemispiirkond.

Pumpamisvõimsus on liiga väike Maksimaalne tõstekõrgus on ületatud. Vooliku läbimõõt ja vooliku pikkus on valesti valitud. Järgige maksimaalset tõstekõrgust, vt peatükki Tehnilised andmed. Valige vajaduse korral suurem vooliku läbimõõt või lühem vooliku pikkus, vt peatükki Juurdevoolu koguse optimee- rimine. Quick-Connecti ei saa avada või sulge-

Pistiksüsteem on määrdunud.

1. Eemaldage klamber.

Filtrikorvi ei saa liigutada. Filtrikorv on määrdunud.

Tehnilised andmed Õigus tehnilisteks muudatusteks. Elektriühendus Võrgupinge V 230-

Võrgusagedus Hz 50 Nimivõimsus W 500 Seadme võimsusandmed Juurdevoolu kogus (max) l/h 9500 Rõhk (max) bar 0,7 Tõstekõrgus (max) m 7 Sissekastmissügavus (max)

Pumbale lubatud vedelike osakeste suurus (max) mm 20 Automaatrežiim Ujuklüliti sisselülituskõr- gus (fiksaator ülemine po- sitsioon) mm 255-

Ujuklüliti väljalülituskõrgus (fiksaator ülemine posit- sioon) mm 115-

Ujuklüliti sisselülituskõr- gus (fiksaator alumine po- sitsioon) mm 155-
