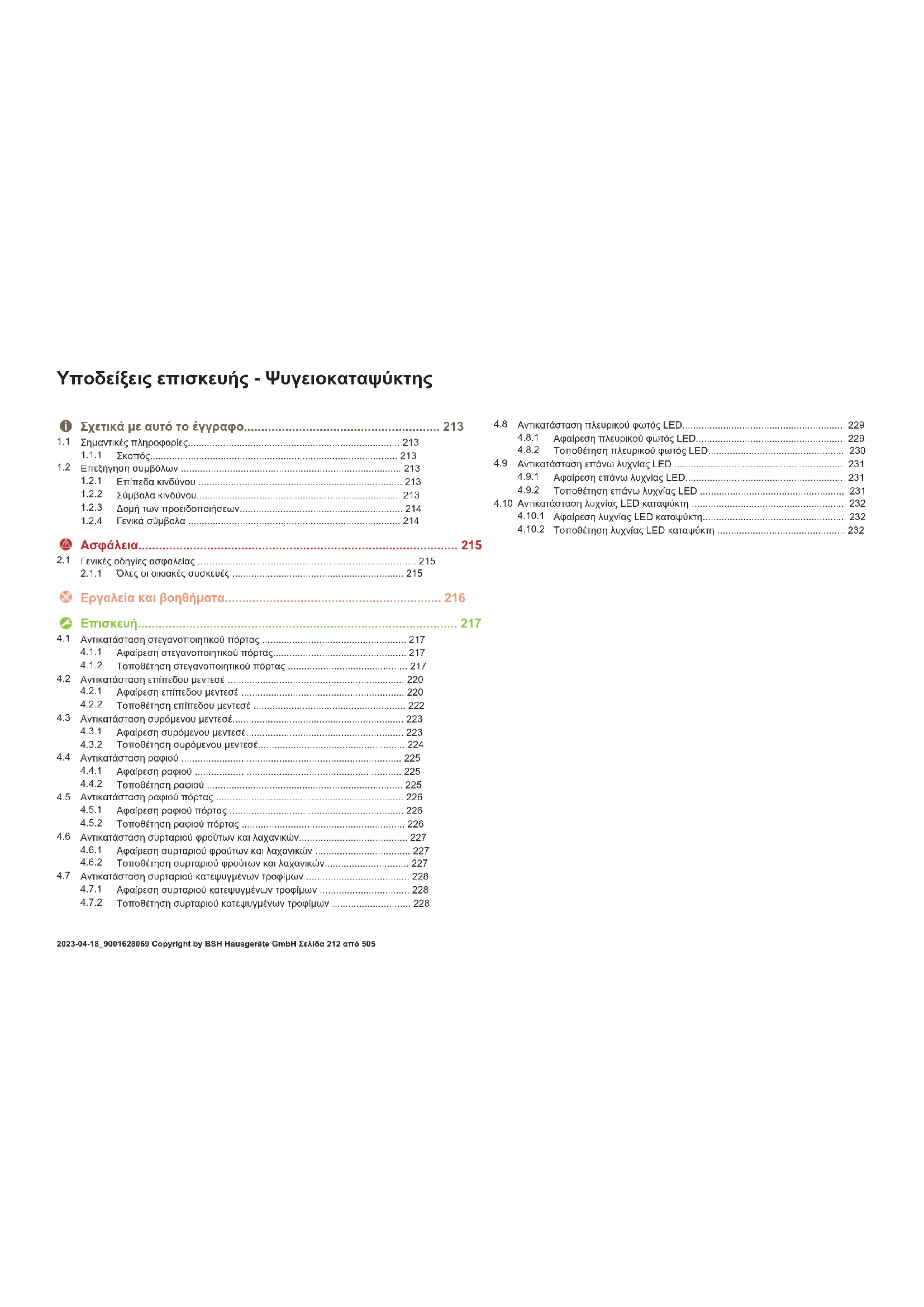

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KI86VVFE0 SIEMENS

Αντικατάσταση στεγανοποιητικού πόρτας .....................................................217

Αφαίρεση στεγανοποιητικού πόρτας.................................................217

Τοποθέτηση στεγανοποιητικού πόρτας ............................................217

Αντικατάσταση επίπεδου μεντεσέ .................................................................220

Αφαίρεση επίπεδου μεντεσέ ............................................................220

Τοποθέτηση επίπεδου μεντεσέ ........................................................222

Αντικατάσταση συρόμενου μεντεσέ...............................................................223

Αφαίρεση συρόμενου μεντεσέ..........................................................223

Τοποθέτηση συρόμενου μεντεσέ......................................................224

Αντικατάσταση ραφιού πόρτας .....................................................................226

Αφαίρεση ραφιού πόρτας ................................................................226

Τοποθέτηση ραφιού πόρτας ............................................................226

Αντικατάσταση συρταριού φρούτων και λαχανικών........................................227

Αφαίρεση συρταριού φρούτων και λαχανικών ...................................227

Τοποθέτηση συρταριού φρούτων και λαχανικών...............................227

Αντικατάσταση συρταριού κατεψυγμένων τροφίμων ......................................228

Αφαίρεση συρταριού κατεψυγμένων τροφίμων .................................228

Τοποθέτηση συρταριού κατεψυγμένων τροφίμων .............................228

Αντικατάσταση πλευρικού φωτός LED........................................................... 229

Αφαίρεση πλευρικού φωτός LED...................................................... 229

Τοποθέτηση πλευρικού φωτός LED.................................................. 230

Αντικατάσταση επάνω λυχνίας LED .............................................................. 231

Τοποθέτηση επάνω λυχνίας LED ..................................................... 231

Αντικατάσταση λυχνίας LED καταψύκτη ........................................................ 232

Αφαίρεση λυχνίας LED καταψύκτη.................................................... 232

Τοποθέτηση λυχνίας LED καταψύκτη ...............................................232 Yποδείξεις επισκευής-Ψυγειοκαταψύκτης 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Σελίδα212από505Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδια- σμού (από τις 03/2021). Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπερι- λαμβανομένων προειδοποιήσεων και κινδύνων. Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακο- λουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου. Επίπεδο προειδοποίησης Σημασία

Η μη τήρηση του προειδοποιητικού μηνύ- ματος θα οδηγήσει σε θάνατο ή σε σοβα- ρούς τραυματισμούς. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η μη τήρηση του προειδοποιητικού μηνύ- ματος θα μπορούσε να οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς.

Η μη τήρηση του προειδοποιητικού μηνύ- ματος θα μπορούσε να οδηγήσει σε μι- κρούς τραυματισμούς.

Η μη τήρηση του προειδοποιητικού μηνύ- ματος θα μπορούσε να οδηγήσει σε υλι- κές ζημιές της ιδιοκτησίας. Πίνακας1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου. Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο: Σύμβολο κινδύνου Σημασία Γενικό προειδοποιητικό μήνυμα Κίνδυνος από ηλεκτρική τάση Κίνδυνος έκρηξης Κίνδυνος κοψίματος Σχετικά με αυτό το έγγραφο 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Σελίδα213από505Σύμβολο κινδύνου Σημασία Κίνδυνος σύνθλιψης Κίνδυνος από καυτές επιφάνειες Κίνδυνος από ισχυρό μαγνητικό πεδίο Κίνδυνος από μη ιονίζουσα ακτινοβολία Πίνακας2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυ- ποποιημένη δομή.

Είδος και πηγή κινδύνου! Πιθανές συνέπειες εάν αγνοήσετε τον κίνδυνο/την προειδοποίηση. ▶ Μέτρα και απαγορεύσεις για την πρόληψη του κινδύνου. Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλε- κτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία ▶ Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο: Γεν. σύμβολο Σημασία Ταυτοποίηση μιας ειδικής συμβουλής (κει- μένου ή/και γραφικών) Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου) Ταυτοποίηση συνδέσμου ή εκπαιδευτικού

Ταυτοποίηση απαραίτητων εργαλείων Ταυτοποίηση απαραίτητων προϋποθέσε-

Ταυτοποίηση μιας συνθήκης (αν ..., κα-

Ταυτοποίηση αποτελέσματος Έναρξη Ταυτοποίηση ενός πλήκτρου ή κουμπιού [00123456] Ταυτοποίηση ενός κωδικού ανταλλακτι-

Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής) Πίνακας3: Γενικά σύμβολα Σχετικά με αυτό το έγγραφο 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Σελίδα214από505Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! ¡ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία! ¡ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών. ¡ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας. Κίνδυνος τραυματισμού από κοφτερές άκρες! ¡ Φοράτε προστατευτικά γάντια. Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη ¡ Φοράτε προστατευτικά υποδήματα. ¡ Ασφαλίστε τα βαριά μέρη από πτώση. ¡ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη. Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής! ¡ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά. Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)! ¡ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Σελίδα215από505Εργαλεία και βοηθήματα Ονομασία Λεπτομέριες Εικόνες Πανάκι προστασίας [00342013] 60cm x 50cm

[00342224] Ø50 mm Μύτη Torx TX20 [00340865] 6,3mm (1/4") Βοηθητικό εργαλείο [00342180] Εργαλείο λυσίματος πλαστικών τμημάτων, "magic tool" Εργαλεία και βοηθήματα 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Σελίδα216από505Επισκευή

4.1 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση: Η πόρτα είναι ανοιχτή.

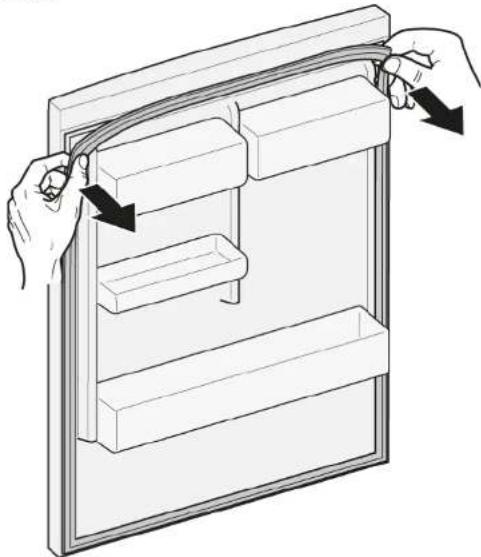

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Απελευθερώστε το στεγανοποιητικό πόρτας από την εγκοπή στη δεξιά και αριστε-

2. Τραβήξτε το στεγανοποιητικό πόρτας έξω από την εγκοπή.

Το στεγανοποιητικό της πόρτας έχει αφαιρεθεί.

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας

Το πάχος του νέου στεγανοποιητικού πόρτας μπορεί να αποκλίνει ελα- φρώς από το πάχος του παλαιού στεγανοποιητικού πόρτας. Αυτό δεν θα επηρεάσει τη συμπεριφορά κλεισίματος και τη μακροπρόθεσμη λειτουρ-

Εάν η συσκευή σας έχεις προσαρμοζόμενους μεντεσέδες ή προσαρτήμα- τα μεντεσέ, μπορεί να βελτιστοποιήσετε τη συμπεριφορά κλεισίματος αρ-

Οι μικρές οπές πλευρικά στο στεγανοποιητικό της πόρτας είναι λειτουργι- κές (απαραίτητες για τον αερισμό). Δεν είναι κατασκευαστικά ελαττώματα.

2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Σελίδα217από5051. Ελέγξτε την εγκοπή για το στεγανοποιητικό για ζημιές.

Εάν η εγκοπή για στεγανοποιητικό είναι κατεστραμμένη. - Επικοινωνήστε με την εξυπηρέτηση πελατών.

Η ελαφριά παραμόρφωση του στεγανοποιητικού της πόρτας είναι φυσιολογική και δεν επηρεάζει τη λειτουργία της. Συνιστάται να ισιώνετε το στεγανοποιητικό της πόρτας πριν την τοποθετήσετε στη

Θερμάνετε το στεγανοποιητικό της πόρτας με πιστολάκι ή ζεστό νερό και αλλάξτε το σχήμα του με το χέρι.

4. Πιέστε τις γωνίες του στεγανοποιητικού επάνω και κάτω στην εγκοπή.

2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Σελίδα218από5055. Πιέστε ολόκληρο το στεγανοποιητικό βήμα βήμα στο εσωτερικό της εγκοπής. Το στεγανοποιητικό της πόρτας τοποθετήθηκε.

2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Σελίδα219από5054.2 Αντικατάσταση επίπεδου μεντεσέ Ειδικά βοηθητικά μέσα: Μύτη Torx TX20 6,3mm (1/4") [00340865] ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βαριές, ογκώδεις συσκευές! Τραυματισμοί μέσης και μυών ▶ Η διαδικασία αφαίρεσης της πόρτας της συσκευής πρέπει να εκτε- λείται μόνο από εκπαιδευμένους ειδικούς. ▶ Η μετακίνηση της συσκευής πρέπει να εκτελείται από δύο άτομα. ▶ Χρησιμοποιείτε μόνο κατάλληλα εργαλεία και εξοπλισμό.

Αιχμηρές ακμές! Τραυματισμοί από κοπή ▶ Φοράτε προστατευτικά γάντια.

Ανοίξτε την περιοχή με τους μεντεσέδες! Σύνθλιψη/παγίδευση δακτύλων ▶ Μην αγγίζετε την περιοχή με τους μεντεσέδες. ▶ Φοράτε προστατευτικά γάντια.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων. ▶ Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών! Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο. ▶ Ασφαλίστε τα εξαρτήματα από πτώση. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η πόρτα ντουλαπιού έχει αφαιρεθεί. Βλέπε οδηγίες εγκατάστασης. Η πόρτα είναι ανοιχτή.

4.2.1 Αφαίρεση επίπεδου μεντεσέ

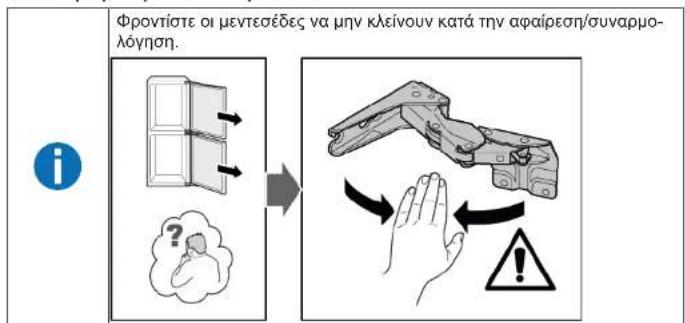

Φροντίστε οι μεντεσέδες να μην κλείνουν κατά την αφαίρεση/συναρμο-

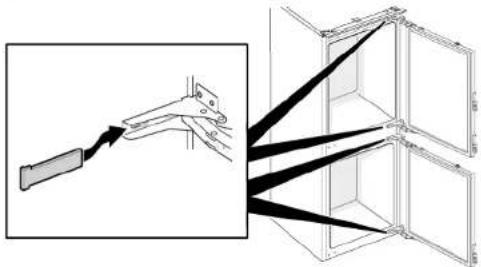

1. Αφαιρέστε τέσσερα καλύμματα μεντεσέ.

2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Σελίδα220από5052. 1. Χαλαρώστε τέσσερις βίδες (1).

2. Σύρετε προς τα έξω και αφαιρέστε την επάνω πόρτα (2).

3. 1. Αφαιρέστε τέσσερις βίδες (1).

2. Αφαιρέστε τους μεντεσέδες (2).

Οι επάνω μεντεσέδες πόρτας έχουν αφαιρεθεί.

4. 1. Χαλαρώστε τέσσερις βίδες (1).

2. Σύρετε προς τα έξω και αφαιρέστε την κάτω πόρτα (2).

5. 1. Αφαιρέστε τέσσερις βίδες (1).

2. Αφαιρέστε τους μεντεσέδες (2).

Οι κάτω μεντεσέδες πόρτας έχουν αφαιρεθεί.

2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Σελίδα221από5054.2.2 Τοποθέτηση επίπεδου μεντεσέ

Εγκαταστήστε με την αντίθετη σειρά.

2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Σελίδα222από5054.3 Αντικατάσταση συρόμενου μεντεσέ Ειδικά βοηθητικά μέσα: Μύτη Torx TX20 6,3mm (1/4") [00340865] ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βαριές, ογκώδεις συσκευές! Τραυματισμοί μέσης και μυών ▶ Η διαδικασία αφαίρεσης της πόρτας της συσκευής πρέπει να εκτε- λείται μόνο από εκπαιδευμένους ειδικούς. ▶ Η μετακίνηση της συσκευής πρέπει να εκτελείται από δύο άτομα. ▶ Χρησιμοποιείτε μόνο κατάλληλα εργαλεία και εξοπλισμό.

Αιχμηρές ακμές! Τραυματισμοί από κοπή ▶ Φοράτε προστατευτικά γάντια.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων. ▶ Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών! Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο. ▶ Ασφαλίστε τα εξαρτήματα από πτώση. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η πόρτα ντουλαπιού και η πόρτα συσκευής είναι διαχωρισμένες. Βλέπε οδηγίες εγκατάστασης.

4.3.1 Αφαίρεση συρόμενου μεντεσέ

1. 1. Ξεβιδώστε δύο βίδες (1).

2. Αφαιρέστε τον επάνω μεντεσέ επάνω πόρτας (2).

3. Αφαιρέστε την επάνω πόρτα (3).

4. Ξεβιδώστε δύο βίδες (4).

5. Αφαιρέστε τον επάνω μεντεσέ κάτω πόρτας (5).

6. Αφαιρέστε την κάτω πόρτα (6).

2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Σελίδα223από5052. 1. Αφαιρέστε τέσσερις βίδες (1).

2. Αφαιρέστε τους κάτω μεντεσέδες (2).

Οι μεντεσέδες έχουν αφαιρεθεί.

4.3.2 Τοποθέτηση συρόμενου μεντεσέ

Εγκαταστήστε με την αντίθετη σειρά.

2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Σελίδα224από5054.4 Αντικατάσταση ραφιού Προϋπόθεση: Η πόρτα είναι ανοιχτή.

4.4.1 Αφαίρεση ραφιού

Τραβήξτε το ράφι προς τα έξω. Το ράφι αφαιρέθηκε.

4.4.2 Τοποθέτηση ραφιού

Εγκαταστήστε με την αντίθετη σειρά.

2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Σελίδα225από5054.5 Αντικατάσταση ραφιού πόρτας Προϋπόθεση: Η πόρτα είναι ανοιχτή.

4.5.1 Αφαίρεση ραφιού πόρτας

Ανασηκώστε το ράφι πόρτας προς τα επάνω. Το ράφι πόρτας έχει αφαιρεθεί.

4.5.2 Τοποθέτηση ραφιού πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Σελίδα226από5054.6 Αντικατάσταση συρταριού φρούτων και λαχανικών Προϋπόθεση: Η πόρτα είναι ανοιχτή.

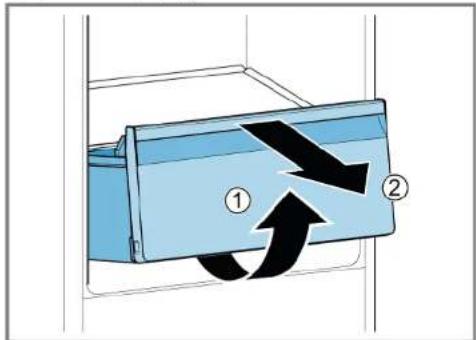

4.6.1 Αφαίρεση συρταριού φρούτων και λαχανικών

1. Τραβήξτε προς τα έξω το δοχείο φρούτων και λαχανικών μέχρι τέρμα.

2. 1. Ανασηκώστε το δοχείο φρούτων και λαχανικών μπροστά (1).

2. Αφαιρέστε το συρτάρι (2).

Το δοχείο φρούτων και λαχανικών έχει αφαιρεθεί.

4.6.2 Τοποθέτηση συρταριού φρούτων και λαχανικών

Εγκαταστήστε με την αντίθετη σειρά.

2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Σελίδα227από5054.7 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων Προϋπόθεση: Η πόρτα είναι ανοιχτή.

4.7.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι κατεψυγμένων τροφίμων (1).

2. Αφαιρέστε το συρτάρι κατεψυγμένων τροφίμων (2).

Το συρτάρι κατεψυγμένων τροφίμων έχει αφαιρεθεί.

4.7.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων

Εγκαταστήστε με την αντίθετη σειρά.

2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Σελίδα228από5054.8 Αντικατάσταση πλευρικού φωτός LED Ειδικά βοηθητικά μέσα: Βεντούζα Ø50 mm [00342224] Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επι-

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους. ▶ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία ▶ Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Αιχμηρές ακμές! Τραυματισμοί από κοπή ▶ Φοράτε προστατευτικά γάντια. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η πόρτα είναι ανοιχτή. Τα ράφια έχουν αφαιρεθεί.

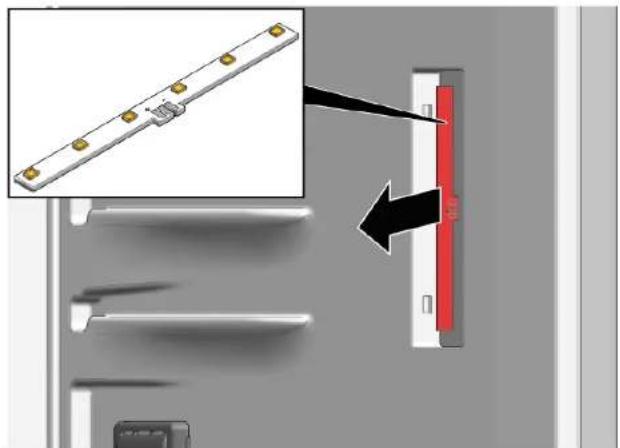

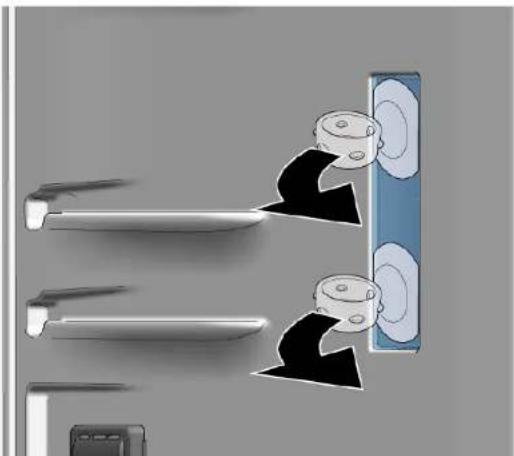

4.8.1 Αφαίρεση πλευρικού φωτός LED

1. Κολλήστε δύο βεντούζες στο κάλυμμα πλευρικού φωτός LED.

2. Τραβήξτε τις βεντούζες προς το μέρος σας με μια περιστροφική κίνηση.

Το κάλυμμα φωτός LED αφαιρέθηκε.

2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Σελίδα229από5053. Αφαιρέστε τη μονάδα LED. Το πλευρικό φως LED αφαιρέθηκε.

4.8.2 Τοποθέτηση πλευρικού φωτός LED

Επειδή τα άγκιστρα του καλύμματος λάμπας είναι εύκολο να σπάσουν κατά τη διαδικασία αφαίρεσης, το ανταλλακτικό πλευρικό φως LED είναι το σετ που περιλαμβάνει τη μονάδα LED και το κάλυμμα φωτός.

Εγκαταστήστε με την αντίθετη σειρά.

2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Σελίδα230από5054.9 Αντικατάσταση επάνω λυχνίας LED Ειδικά βοηθητικά μέσα: Βοηθητικό εργαλείο Εργαλείο λυσίματος πλαστικών τμη- μάτων, "magic tool" [00342180] Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επι-

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους. ▶ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία ▶ Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Αιχμηρές ακμές! Τραυματισμοί από κοπή ▶ Φοράτε προστατευτικά γάντια. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η πόρτα είναι ανοιχτή.

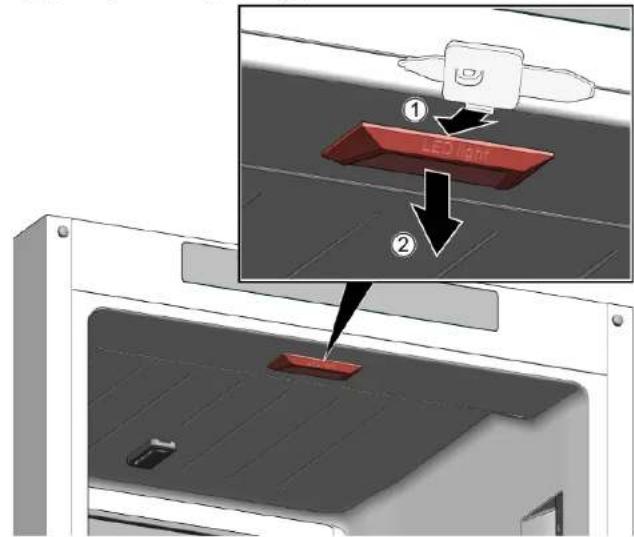

4.9.1 Αφαίρεση επάνω λυχνίας LED

1. 1. Σύρετε το εργαλείο αποσυναρμολόγησης μεταξύ της άνω λυχνίας LED και της

εσωτερικής επένδυσης του συγκροτήματος ψυγείου για να απελευθερώσετε τα άγκιστρα της λυχνίας (1).

2. Αφαιρέστε την επάνω λυχνία LED (2).

2. Αποσυνδέστε την ηλεκτρική σύνδεση της επάνω λυχνίας LED.

Η επάνω λυχνία LED αφαιρέθηκε.

4.9.2 Τοποθέτηση επάνω λυχνίας LED

Εγκαταστήστε με την αντίθετη σειρά.

2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Σελίδα231από5054.10 Αντικατάσταση λυχνίας LED καταψύκτη Ειδικά βοηθητικά μέσα: Βοηθητικό εργαλείο Εργαλείο λυσίματος πλαστικών τμη- μάτων, "magic tool" [00342180] Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επι-

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους. ▶ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία ▶ Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Αιχμηρές ακμές! Τραυματισμοί από κοπή ▶ Φοράτε προστατευτικά γάντια. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η πόρτα είναι ανοιχτή.

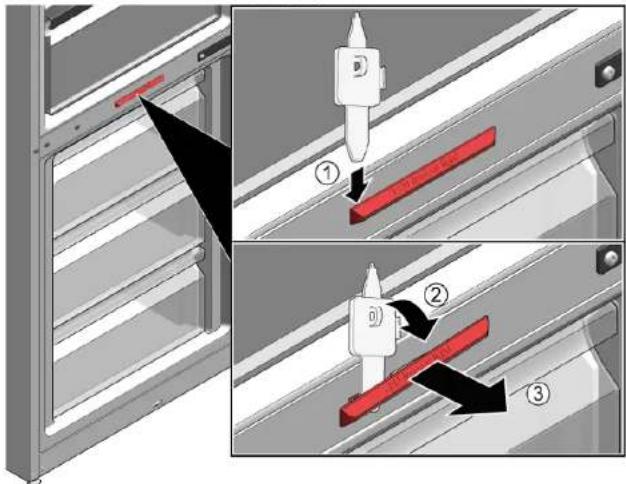

4.10.1 Αφαίρεση λυχνίας LED καταψύκτη

1. Σύρετε το εργαλείο αποσυναρμολόγησης μεταξύ της λυχνίας και του περιβλή-

ματος πλευρικά της λυχνίας για να δημιουργηθεί κενό (1).

2. Σύρετε το εργαλείο αποσυναρμολόγησης στην άλλη πλευρά του άγκιστρου

στερέωσης της λυχνίας και περιστρέψτε το προς τα εμπρός (2).

3. Αφαιρέστε τη λυχνία LED καταψύκτη (3).

Η λυχνία LED καταψύκτη αποσυνδέθηκε. Η λυχνία LED καταψύκτη αφαιρέθηκε.

4.10.2 Τοποθέτηση λυχνίας LED καταψύκτη

Εγκαταστήστε με την αντίθετη σειρά.
