Produkttype	Fryseskap
Merke	Siemens
Modell	KI86VVFE0
Mål (H x B x D)	Omtrent 185 x 60 x 65 cm
Nettovekt	Omtrent 70 kg
Strømforsyning	220-240 V, 50 Hz
Klimaklasse	SN-ST (temperert til subtropisk)
Frysekapasitet	Omtrent 20 kg/24h
Energiklasse	A+ (estimat)
Årlig energiforbruk	Omtrent 200 kWh
Hovedfunksjoner	Hurtigfrysing, temperaturalarm, innvendig LED-belysning
Vedlikehold og rengjøring	Rengjør med myk klut og lunkent vann; manuell avriming anbefales
Sikkerhetsinstruksjoner	Koble fra før reparasjon; bruk vernehansker
Reparerbare reservedeler	Dørpakning, hengsler, hyller, skuffer, LED-belysning (i henhold til bruksanvisning)
Reparerbarhetsindeks	Høy (tilgjengelige deler og medfølgende instruksjoner)

Ofte stilte spørsmål - KI86VVFE0 SIEMENS

Hvordan bytte dørpakning på fryseskap Siemens KI86VVFE0?

For å bytte pakningen, fjern den gamle ved å trekke den ut av sporet, sett deretter inn den nye pakningen ved å trykke den gradvis inn. Du kan varme pakningen med en hårføner for å gjøre formingen lettere. Sørg for at sporet ikke er skadet.

Hvordan bytte side-LED-belysning?

Koble først fra apparatet. Bruk en sugekopp for å fjerne lysdekselet, fjern deretter LED-modulen. Montering gjøres i omvendt rekkefølge. Merk: LED-lamper kan kun byttes av kvalifisert tekniker i henhold til bruksanvisningen.

Hvordan avrime fryseskapet?

Koble fra apparatet, fjern maten og plasser den på et kjølig sted. La døren stå åpen for å la isen smelte. Bruk en klut for å absorbere vann. Ikke bruk skarpe gjenstander til å skrape is.

Hvordan fjerne frukt- og grønnsaksskuffen?

Trekk skuffen helt ut, løft den foran og fjern den. Montering gjøres i omvendt rekkefølge.

Hva gjør jeg hvis fryseskapdøren ikke lukker ordentlig?

Kontroller at dørpakningen er i god stand og riktig plassert. Hengslene kan justeres hvis apparatet er utstyrt med det. Hvis pakningen er deformert, kan du varme den for å rette den opp.

Kan jeg reparere fryseskapet Siemens KI86VVFE0 selv?

Ja, bruksanvisningen inneholder instruksjoner for å bytte pakning, hengsler, hyller og skuffer. For elektriske deler som LED-belysning anbefales det å kontakte en fagperson. Følg alltid sikkerhetsinstruksjonene.

Hva er energiforbruket til KI86VVFE0?

Årlig forbruk er estimert til omtrent 200 kWh for normal bruk. Energiklassen er A+.

Hvordan rengjøre innsiden av fryseskapet?

Bruk en myk klut fuktet med lunkent vann og mildt vaskemiddel. Unngå slipende produkter. Tørk grundig før du setter den i drift igjen.

Hva gjør jeg ved strømbrudd?

Hold døren lukket. Frosne matvarer holder seg kalde i flere timer. Ikke frys inn tint mat på nytt uten å tilberede den først.

Hvor finner jeg reservedeler til min Siemens KI86VVFE0?

Kontakt Siemens kundeservice eller en autorisert forhandler. Bruk kun originale deler for å sikre sikkerhet og ytelse.

BRUKSANVISNING KI86VVFE0 SIEMENS

Ryg- og muskelskader

▶ Brug beskyttelseshandsker.

Fare for nedfaldende dele pga. løsnede skruer!

Personskade pga. nedfaldende dele.

▶ Sørg for at sikre komponenten mod at falde ned.

Fare for nedfaldende dele pga. løsnede skruer!

▶ Løft dørhylden opad.

4.7.1 Fjernelse af frostvarebeholder

Frostvarebeholderen er fjernet.

4.7.2 Montering af frostvarebeholder

▶ Brug beskyttelseshandsker.

Preindstilling:

▶ Brug beskyttelseshandsker.

Preindstilling:

Reparasjonstips - Kjøle-/frysekombinasjon

1.1 Viktig informasjon 318

1.1.1 Formäl 318

1.2 Forklaring av symboler.... 318

1.2.1 Farenivåer 318

1.2.2 Faresymboler 318

1.2.3 Advarslenes struktur 319

1.2.4 Generelle symboler 319

Sikkerhet 320

2.1 Generelle sikkerhetsinstruksjoner 320

Verktøy og hjelpemidler 321

Reparasjon 322

4.1 Utskiftning av dørpakning.... 322

4.1.1 Demontering av dørpakning.... 322

4.1.2 Montering av dørpakning.... 322

4.2 Utskiftning av flat hengsel 325

4.2.1 Demontering av flat hengsel 325

4.2.2 Montering av flat hengsel.... 327

4.3 Utskiftning av glidehengsel.... 328

4.3.1 Demontering av glidehengsel.... 328

4.3.2 Montering av glidehengsel.... 329

4.4 Utskiftning av hylle.... 330

4.4.1 Demontering av hylle.... 330

4.4.2 Montering av hylle.... 330

4.5 Utskiftning av dørrack 331

4.6 Utskiftning av frukt- og grønnsaksbeholder.... 332

4.6.1 Demontering av frukt- og grønnsaksbeholder.... 332

4.6.2 Montering av frukt- og grønnsaksbeholder.... 332

4.7 Utskiftning av beholder for frysevarer.... 333

4.7.1 Demontering av beholder for frysevarer.... 333

4.7.2 Montering av beholder for frysevarer 333

4.8 Utskiftning av LED-sidelampe 334

4.9 Utskiftning av øvre LED-lampe 336

4.9.1 Demontering av øvre LED-lampe 336

4.9.2 Montering av øvre LED-lampe 336

4.10 Utskiftning av LED-lampe for fryser 337

4.10.1 Demontering av LED-lampe for fryser 337

4.10.2 Montering av LED-lampe for fryser 337

i Om dette dokumentet

1.1 Viktig informasjon

1.1.1 Formål

Disse tipsene om reparasjon skal hjelpe kunden til selv å kunne reparere apparater i samsvar med gjeldende regulering av øko-design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte reservedeler skiftes, inklusive advarsler og risikoer.

Kontakt vär kundeservice dersom du har spørsmål. Vi påtar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Farenivåer

Advarslene som viser farenivå, består av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
FARE	Dersom advarselen ignoreres, vil det føre til død eller alvorlige personskader.
ADVARSEL	Dersom advarselen ignoreres, kan det føre til død eller alvorlige personskader.
FORSIKTIG	Dersom advarselen ignoreres, kan det føre til mindre personskader.
OBS!	Dersom advarselen ignoreres, kan det føre til materiell skade.

Tabell 1: Farenivåer

1.2.2 Faresymboler

Faresymboler er symbolske fremstillinger som gir en indikasjon av hvilken type fare det dreier seg om.

Følgende faresymboler brukes i dette dokumentet:

	Faresymbol Betydning
		Generell adversel
		Fare for elektrisk støt
		Eksplosjonsfare
		Fare for å skjære seg
		Klemfare

i Om dette dokumentet

Faresymbol Betydning
		Fare på grunn av varme overflater
		Fare på grunn av sterkt magnetfelt
		Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.

Faretype og kilde til fare!

Mulige konsekvenser dersom fare/advarsel ignoreres.

▶ Tiltak og forbud for á forebygge fare

Eksemplet nedenfor viser en advarsel mot elektrisk støt på grunn av strømførende deler. Tiltaket for å unngå faren er angitt.

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

1.2.4 Generelle symboler

Følgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
	Identifisering av et spesielt tips (tekst og/eller grafikk)
	Identifisering av et enkelt tips (kun tekst)
	Identifisering av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifisering av nødvendig verktøy
	Identifisering av nødvendige forutsetninger
	Identifisering av en betingelse (hvis ..., så ...)
	Identifisering av et resultat
[Start] Identifisering av en tast eller knapp
[00123456] Identifisering av et materialnummer
Status Identifisering av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Sikkerhet

2.1 Generelle sikkerhetsinstruksjoner

Fare for elektrisk støt på grunn av strømførende deler!

• Feil ved reparasjoner hvor elektriske komponenter er involvert, kan føre til elektrisk støt!
• Koble apparatet fra strømnettet i minst 60 sekunder før arbeidet startes.
• Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Fare for personskade på grunn av skarpe kanter!

■ Bruk vernehansker.

Fare for å knuse legemsdeler under reparasjoner, vedlikehold, feilsøking og service på grunn av tunge og bevegelige komponenter

■ Bruk vernesko.
■ Sikre tunge komponenter for å hindre at de faller ned.
■ Ikke stikk kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

■ Bruk kun originale reservedeler.

Fare for skade på deler som er følsomme overfor elektrostatisk utlading (ESD)!

- Ikke berør modulene, inklusive tilkoblinger og ledere.

Verktøy og hjelpemidler

Betegnelse Detaljer Bilder
Beskyttelsesklut[00342013]	60 cm x 50 cm
Sugekopp[00342224]	∅50 mm
Torx-bils TX20[00340865]	6,3 mm (1/4")
Hjelpeverktøy[00342180]	Verkløy for å løsne plastdeler,"magic tool"

Reparasjon

4.1 Utskiftning av dørpakning

Forutsetning:

Døren er äpen.

4.1.1 Demontering av dørpakning

1. Løsne dørpakningen fra sporet i høyre og venstre hjørne.

1. Trekk pakningen ut av sporet.

Tykkelsen på den nye dørpakningen kan avvike litt fra tykkelsen på den gamle dørpakningen. Det har ingen innvirkning på lukkeatferd og langvarig funksjon.

Hvis apparatet har justerbare hengsler eller hengslefester, kan du optimalisere lukkeatferden etterpå.

Små sidehull i dørpakningen har en funksjon (nødvendige for ventilasjonen). Det dreier seg ikke om produksjonsfeil.

Reparasjon

1. if Hvis sporet for pakningen er skadet: - Kontakt kundeservice.

2. i Litt deformasjon av dørpakningen er normalt og har ingen innvirkning på funksjonen. Det anbefales å rette ut dørpakningen før den settes inn i apparatet.

1. Skyv pakningens hjørner øverst og nederst inn i sporet.

1. Trykk hele pakningen inn i sporet trinn for trinn.

4.2 Utskiftning av flat hengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med å demontere apparatets dør skal bare utføres av opplæerte spesialister.
Det kreves to personer for å flytte på apparatet.
▶ Bruk kun egnet verktøy og utstyr.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

FORSIKTIG

Åpent hengsleområde!

Ikke grip inn i hengsleområdet.
▶ Bruk vernehansker.

FORSIKTIG

Fare for at deler kan falle ned på grunn av løsnede skruer!

Personskade på grunn av fallende deler.

Fare for at deler kan falle ned på grunn av løsnede skruer!

Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv

4.2.1 Demontering av flat hengsel

1. Ta av fire hengsledeksler.


De øvre dørhengslene er demontert.

4.2.2 Montering av flat hengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.3 Utskiftning av glidehengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Forutsetning:

4.3.1 Demontering av glidehengsel

Hengslene er demontert.

4.3.2 Montering av glidehengsel

- Monteres i motsatt rekkefølge.

Reparasjon

4.4 Utskiftning av hylle

Forutsetning:

Døren er äpen.

4.4.1 Demontering av hylle

▶ Trekk ut hyllen.

4.4.2 Montering av hylle

- Monteres i motsatt rekkefølge.

Reparasjon

4.5 Utskiftning av dørrack

Forutsetning:

Døren er äpen.

▶ Løft dørracken opp.

- Monteres i motsatt rekkefølge.

Reparasjon

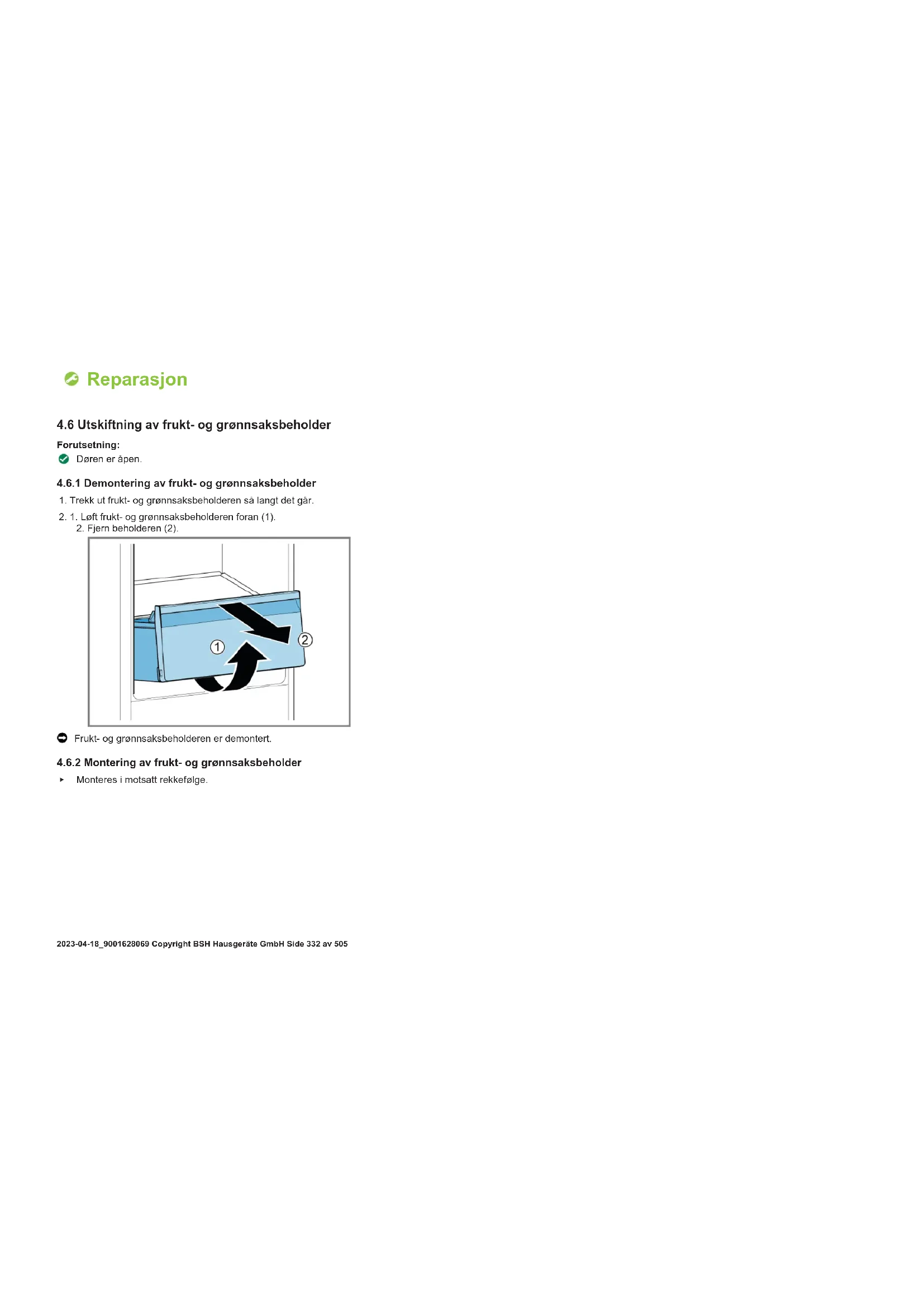

4.6 Utskiftning av frukt- og grønnsaksbeholder

Forutsetning:

Døren er äpen.

4.6.1 Demontering av frukt- og grønnsaksbeholder

1. Trekk ut frukt- og grønnsaksbeholderen så langt det går.
2. 1. Løft frukt- og grønnsaksbeholderen foran (1).

3. Fjern beholderen (2).

Frukt- og grønnsaksbeholderen er demontert.

4.6.2 Montering av frukt- og grønnsaksbeholder

Monteres i motsatt rekkefølge.

Reparasjon

4.7 Utskiftning av beholder for frysevarer

Forutsetning:

Døren er äpen.

4.7.1 Demontering av beholder for frysevarer

1. Trekk beholderen for frysevarer helt ut (1).
2. Ta ut beholderen for frysevarer (2).

4.7.2 Montering av beholder for frysevarer

Monteres i motsatt rekkefølge.

Reparasjon

4.8 Utskiftning av LED-sidelampe

Spesielle hjelpemidler:

Sugekopp ∅50 mm [00342224]

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

Elektriske deler skal repareres av kvalifiserte elektrikere.
- Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Fare for elektrisk støt på grunn av strømførende deler! Død på grunn av drepende elektrisk støt

- Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.
√ Hyllene er tatt ut.

Ettersom lampedekselkrokene lett kan brekk under demonteringen, finnes det en LED-sidelampe som reservedel i settet med LED-modulen og lampedekslet.

Monteres i motsatt rekkefølge.

Reparasjon

4.9 Utskiftning av øvre LED-lampe

Spesielle hjelpemidler:

Hjelpeverktøy Verktøy for å løsne plastdeler, "magic tool" [00342180]

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

- Elektriske deler skal repareres av kvalifiserte elektrikere.

- Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

- Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.

4.9.1 Demontering av øvre LED-lampe

1. 1. Skyv demonteringsverktøyet mellom den øvre LED-lampen og kjøleskaprommets innerbelegg for å løsne lampekrokene (1).
2. Demonter den øvre LED-lampen (2).

4.9.2 Montering av øvre LED-lampe

Monteres i motsatt rekkefølge.

Reparasjon

4.10 Utskiftning av LED-lampe for fryser

Spesielle hjelpemidler:

Hjelpeverktøy Verktøy for å løsne plastdeler, "magic tool" [00342180]

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

- Elektriske deler skal repareres av kvalifiserte elektrikere.

- Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

- Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.

4.10.1 Demontering av LED-lampe for fryser

1. Skyv demonteringsverktøyet mellom lampen og huset på siden av lampen for å lage en åpning (1).
2. Skyv demonteringsverktøyet på den andre siden av lampefestekroken, og drei det forover (2).
3. Demonter LED-lampen for fryseren (3).

Monteres i motsatt rekkefølge.
