Produkttype	Fryser skab
Mærke	Siemens
Model	KI86VVFE0
Mål (H x B x D)	Ca. 185 x 60 x 65 cm
Nettovægt	Ca. 70 kg
Elektrisk forsyning	220-240 V, 50 Hz
Klimaklasse	SN-ST (tempereret til subtropisk)
Frysekapacitet	Ca. 20 kg/24h
Energiklasse	A+ (estimat)
Årligt energiforbrug	Ca. 200 kWh
Hovedfunktioner	Hurtigfrysning, temperaturalarm, indvendig LED-belysning
Vedligeholdelse og rengøring	Rengør med en blød klud og lunkent vand; manuel afrimning anbefales
Sikkerhedsanvisninger	Afbryd strømmen før reparation; brug beskyttelseshandsker
Reparerbare reservedele	Dørpakning, hængsler, hylder, bakker, LED-belysning (iht. vejledning)
Reparationsindeks	Høj (tilgængelige dele og instruktioner medfølger)

Ofte stillede spørgsmål - KI86VVFE0 SIEMENS

Hvordan udskifter jeg dørpakningen på fryseren Siemens KI86VVFE0?

For at udskifte pakningen, fjern den gamle ved at trække den ud af rillen, og indsæt derefter den nye pakning ved at trykke den gradvist ind. Du kan varme pakningen med en hårtørrer for at lette tilpasningen. Sørg for, at rillen ikke er beskadiget.

Hvordan skifter jeg den sidelys LED?

Afbryd først apparatet. Brug en sugekop til at fjerne lampedækslet, og fjern derefter LED-modulet. Montering sker i omvendt rækkefølge. Bemærk: LED-pærer må kun skiftes af en kvalificeret tekniker i henhold til vejledningen.

Hvordan afrimer jeg fryseren?

Afbryd apparatet, fjern maden og opbevar den på et køligt sted. Lad døren stå åben for at isen kan smelte. Brug en klud til at opsuge vandet. Brug ikke skarpe genstande til at skrabe isen.

Hvordan fjerner jeg frugt- og grøntsagsbakken?

Træk bakken helt ud, løft den forfra og fjern den. Genmontering sker i omvendt rækkefølge.

Hvad gør jeg, hvis fryserdøren ikke lukker ordentligt?

Kontroller, at dørpakningen er i god stand og korrekt placeret. Hængslerne kan justeres, hvis apparatet er udstyret med det. Hvis pakningen er deform, kan du varme den op for at rette den.

Kan jeg selv reparere fryseren Siemens KI86VVFE0?

Ja, vejledningen indeholder instruktioner til udskiftning af pakning, hængsler, hylder og bakker. For elektriske dele som LED-belysning anbefales det at kontakte en professionel. Overhold altid sikkerhedsanvisningerne.

Hvad er energiforbruget for KI86VVFE0?

Det årlige forbrug er estimeret til ca. 200 kWh ved normal brug. Energiklassen er A+.

Hvordan rengør jeg fryserens indvendige dele?

Brug en blød klud fugtet med lunkent vand og et mildt rengøringsmiddel. Undgå slibende produkter. Tør grundigt, før apparatet tages i brug igen.

Hvad gør jeg ved strømafbrydelse?

Hold døren lukket. Frosne madvarer forbliver kolde i flere timer. Genfrys ikke optøede madvarer uden først at tilberede dem.

Hvor finder jeg reservedele til min Siemens KI86VVFE0?

Kontakt Siemens kundeservice eller en autoriseret forhandler. Brug kun originale dele for at sikre sikkerhed og ydeevne.

BRUGSANVISNING KI86VVFE0 SIEMENS

Tip til reparation - Køle-/ frysekombination

i Om dette dokument....66

1.1 Vigtig information.... 66

1.1.1 Formäl 66

1.2 Forklaring af symboler 66

1.2.1 Fareniveauer 66
1.2.2 Faresymboler.... 66
1.2.3 Advarslernes opbygning 67
1.2.4 Generelle symboler 67

Sikkerhed 68

2.1 Generelle sikkerhedsanvisninger 68

2.1.1 Alle husholdningsapparater 68

Værktøjer og hjælpemidler....69

Reparation 70

4.1 Udskiftning af dørpakning.... 70

4.1.1 Fjernelse af dørpakning.... 70
4.1.2 Montering af dørpakning.... 70

4.2 Udskiftning af fladhængsel 73

4.2.1 Fjernelse af fladhængsel 73
4.2.2 Montering af fladhængsel 75

4.3 Udskiftning af glidehængsel 76

4.3.1 Fjernelse af glidehængsel.... 76
4.3.2 Montering af glidehængsel.... 77

4.4 Udskiftning af hylde 78

4.4.1 Fjernelse af hylde.... 78
4.4.2 Montering af hylde 78

4.5 Udskiftning af dørhylde 79

4.5.1 Fjernelse af dørhylde.... 79
4.5.2 Montering af dørhylde 79

4.6 Udskiftning af frugt- og grøntsagsbeholder 80

4.6.1 Fjernelse af frugt- og grøntsagsbeholder 80
4.6.2 Montering af frugt- og grøntsagsbeholder 80

4.7 Udskiftning af frostvarebeholder 81

4.7.1 Fjernelse af frostvarebeholder.... 81
4.7.2 Montering af frostvarebeholder 81

4.8 Udskiftning af LED-sidelampe.... 82

4.8.1 Fjemelse af LED-sidelampe 82
4.8.2 Montering af LED-sidelampe 83

4.9 Udskiftning af LED-toplampe 84

4.9.1 Afmontering af LED-toplampe 84
4.9.2 Installation af LED-toplampe 84

4.10 Udskiftning af LED-fryselampe....85

4.10.1 Fjernelse af LED-fryselampe 85
4.10.2 LED-fryselampen er fjernet....85

i Om dette dokument

1.1 Vigtig information

1.1.1 Formål

Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i henhold til den gældende lovgivning om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfælde af spørgsmål. Vi påtager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauer

Advarselsniveauerne består af et symbol og et signalord. Signalordene indikerer farens alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorlige kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorlige kvæstelser.
PAS PÅ!	Manglende overholdelse af advarsels-meddelelsen kan medføre mindre kvæstelser.
BEMÆRK!	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1: Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Der anvendes følgende faresymboler i dette dokument:

Faresymbol Betydning
		Generel advarselsmeddelelse
		Fare for elektrisk spænding
		Eksplosionsfare
		Fare for at skære sig

i Om dette dokument

Faresymbol Betydning
		Fare for klemning
		Fare pga. varme overflader
		Fare pga. kraftigt magnetfelt
		Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret opbygning.

De følgende eksempler viser en adversel, der advarer mod elektrisk stød pga. spændingsførende dele. Foranstaltningen til at undgå faren er nævnt.

1.2.4 Generelle symboler

Der anvendes følgende generelle symboler i dette dokument:

Generelt symbol Betydning
	Angivelse af et særligt tip (tekst og/eller grafik)
	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af nødvendige værktøjer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., så...)
	Angivelse af et resultat
[Start] Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparatets display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle husholdningsapparater

Fare for elektrisk stød pga. spændingsførende dele!

• Fejl i forbindelse med reparationer, der involverer elektriske komponenter, kan medføre elektrisk stød!
• Afbryd apparatet fra strømnettet i mindst 60 sekunder, før arbejdet påbegyndes.
• Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for tilskadekomst pga. skarpe kanter!

■ Brug beskyttelseshandsker.

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejlafhjælpning og service på grund af tunge og bevægelige komponenter

■ Brug sikkerhedssko.
■ Sørg for at sikre tunge komponenter mod at falde ned.
■ Stik kropsdele ind i bevægelige komponenter.

Fare for apparatets sikkerhed/funktion!

■ Brug kun originale reservedele.
Fare for beskadigelse af elektrostatisk følsomme komponenter (elektrostatiske afladninger)!
■ Berør ikke modulerne, herunder forbindelser og ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljer Billeder
Beskyttelsesklud[00342013]	60 cm x 50 cm
Sugekop[00342224]	∅50 mm
Torx-bit TX20[00340865]	6,3 mm (1/4")
Hjælpeværktøj[00342180]	Værktøj til at løsne plastikdele ud "magic tool"

Reparation

4.1 Udskiftning af dørpakning

Preindstilling:

Døren er åben.

4.1.1 Fjernelse af dørpakning

1. Frigør dørpakningen fra rillen i højre og venstre hjørme.

1. Træk dørpakningen ud af rillen.

Dørpakningen er fjernet.

4.1.2 Montering af dørpakning

Tykkelsen af den nye dørpakning kan afvige en smule fra tykkelsen af den gamle dørpakning. Dette vil ikke påvirke lukkemåden og den langsigtede funktion.

Hvis apparatet har justerbare hængsler eller hængselbeslag, kan lukke-måden efterfølgende optimeres.

Små sidehuller i dørpakningen er funktionelle (nødvendige til lufttilførelse). De er ikke produktionsfejl.

Reparation

1. Kontrollér rillen til pakningen med hensyn til beskadigelse.

1. if Hvis rillen til pakningen er beskadiget: - Kontakt kundeservice.

3.

En smule deformation på dørpakningen er normalt og påvirker ikke dens funktion. Det anbefales til at glatte dørpakningen, før den sættes i apparatet.

Opvarm dørpakningen med en hårtørrer eller varmt vand, og genform den manuelt.

1. Tryk pakningens hjørner i rillen foroven og forneden.

Dørpakningen er monteret.

Reparation

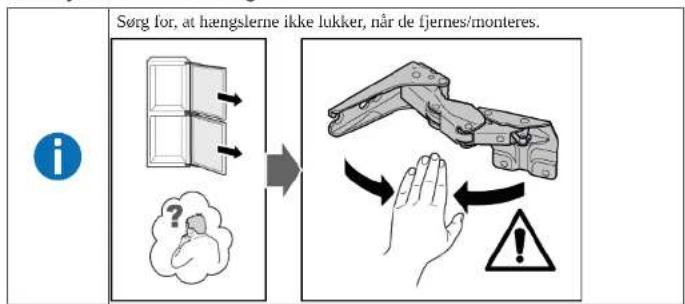

4.2 Udskiftning af fladhængsel

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Tunge, store apparater!

Arbejde til fjernelse af apparatets dør bør kun udføres af uddanne-
de specialister.
Der skal være to personer om at flytte apparatet.
Brug kun egnet værktøj og udstyr.

Skarpe kanter!

Snitlæsioner

Åbent hængselområde!

Fingre kan blive klemt/sætte sig fast

▶ Grib ikke ind i hængselområdet.
▶ Brug beskyttelseshandsker.

Beskadigelse af andre apparatdele eller kundens hjem, f.eks. gulvet.

▶ Sørg for at sikre komponenten mod at falde ned,

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Møbeldøren er fjernet. Se monteringsanvisningen.
Døren er åben.

4.2.1 Fjernelse af fladhængsel

1. Fjern de fire hængslers afdækninger.

1. 1. Løsn de fire skruer (1).

2. Glid den øverste dør ud, og fjern den (2).

1. 1. Fjern de fire skruer (1).

2. Fjem hængslerne (2).

De øverste dørhængsler er fjernet.

1. 1. Løsn de fire skruer (1).

2. Glid den nederste dør ud, og fjern den (2).

1. 1. Fjern de fire skruer (1).

2. Fjern hængslerne (2).

De nederste dørhængsler er fjernet.

Reparation

4.2.2 Montering af fladhængsel

Montér i omvendt rækkefølge.

Reparation

4.3 Udskiftning af glidehængsel

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Møbeldøren og apparatets dør er adskilt. Se monteringsanvisningen.

4.3.1 Fjernelse af glidehængsel

1. 1. Skru de to skruer ud (1).

2. Fjern den øverste dørs øverste hængsel (2).

3. Fjern den øverste dør (3).
4. Skru de to skruer ud (4)
5. Fjern den nederste dørs øverste hængsel (5).
6. Fjern den nederste dør (6).

1. 1. Fjern de fire skruer (1).

2. Fjern de nederste hængsler (2).

Hængslerne er fjernet.

4.3.2 Montering af glidehængsel

- Montér i omvendt rækkefølge.

Reparation

4.4 Udskiftning af hylde

Preindstilling:

Døren er äben.

4.4.1 Fjernelse af hylde

Træk hylden ud.

4.4.2 Montering af hylde

- Montér i omvendt rækkefølge.

Reparation

4.5 Udskiftning af dørhylde

Preindstilling:

Døren er åben.

4.5.1 Fjernelse af dørhylde

Dørhylden er fjernet.

4.5.2 Montering af dørhylde

- Montér i omvendt rækkefølge.

Reparation

4.6 Udskiftning af frugt- og grøntsagsbeholder

Preindstilling:

Døren er åben.

4.6.1 Fjernelse af frugt- og grøntsagsbeholder

1. Træk frugt- og grøntsagsbeholderen så langt ud, som den kan komme.
2. 1. Løft frugt- og grøntsagsbeholderen op foran (1).

3. Fjern beholderen (2).


Behavioren med frugt og grøntsager er fjernet.

4.6.2 Montering af frugt- og grøntsagsbeholder

- Montér i omvendt rækkefølge.

Reparation

4.7 Udskiftning af frostvarebeholder

Preindstilling:

Døren er äben.

1. Træk frostvarebeholderen hele vejen ud (1).
2. Fjern frostvarebeholderen (2).

- Montér i omvendt rækkefølge.

Reparation

4.8 Udskiftning af LED-sidelampe

Nødvendig værktøj:

Sugekop ∅50 mm [00342224]

Dit apparat er udstyret med en vedligeholdelsesfri LED-lampe. Denne lampe må kun repareres af kundeservice eller autoriserede teknikere!

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation - Elektriske dele skal repareres af kvalificerede elektrikere. - Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for elektrisk stød pga. spændingsførende dele! Død ved elektrisk stød

- Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

Skarpe kanter! Snitlæsioner ► Brug beskyttelseshandsker.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.
Hylderne er fjernet.

4.8.1 Fjernelse af LED-sidelampe

1. Sæt to sugekopper på LED-sidelampens afdækning.

2. Træk sugekopperne fremad i en drejende bevægelse.

LED-lampens afdækning er fjernet.

Reparation

1. Fjern LED-modulet.

LED-sidelampen er fjernet.

4.8.2 Montering af LED-sidelampe

Eftersom krogene på lampens afdækning knækker nemt under fjernelsesproceduren består LED-sidelampen som reservedel af et sæt, der inkluderer LED-modulet og lampens afdækning.

▶ Montér i omvendt rækkefølge.

Reparation

4.9 Udskiftning af LED-toplampe

Nødvendig værktøj:

Hjælpeværktøj Værktøj til at løsne plastikdele ud "magic tool" [00342180]

Dit apparat er udstyret med en vedligeholdelsesfri LED-lampe.

Denne lampe må kun repareres af kundeservice eller autoriserede teknikere!

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

- Elektriske dele skal repareres af kvalificerede elektrikere.

Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Død ved elektrisk stød

- Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

Skarpe kanter!

Snitlæsioner

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.

4.9.1 Afmontering af LED-toplampe

1. 1. Skub demonteringsværktøjet mellem LED-toplampen og kølerummets inderbeklædning for at frigøre lampekrogene (1).
2. Fjern den øverste LED-lampe (2).

1. Afbryd den elektriske forbindelse til LED-toplampen.
   LED-toplampen er fjernet.

4.9.2 Installation of LED-toplampe

▶ Montér i omvendt rækkefølge.

Reparation

4.10 Udskiftning af LED-fryselampe

Nødvendig værktøj:

Hjælpeværktøj Værktøj til at løsne plastikdele ud "magic tool" [00342180]

Dit apparat er udstyret med en vedligeholdelsesfri LED-lampe.

Denne lampe må kun repareres af kundeservice eller autoriserede teknikere!

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

Elektriske dele skal repareres af kvalificerede elektrikere.

Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for elektrisk stød pga. spændingsførende dele!

Død ved elektrisk stød

- Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

Skarpe kanter!

Snitlæsioner

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.

4.10.1 Fjernelse af LED-fryselampe

1. Skub demonteringsværktøjet mellem lygten og huset på siden af lygten for at skabe en åbning (1).
2. Skub demonteringsværktøjet på den anden side af lampens fastgørelseskrog, og drej det fremad (2).
3. Fjern LED-fryselampen (3).

LED-fryselampen er frakoblet.
LED-fryselampen er fjernet.

4.10.2 LED-fryselampen er fjernet.

▶ Montér i omvendt rækkefølge.

i Om dette dokumentet.... 318

2.1.1 Alle husholdningsapparater 320

2.1.1 Alle husholdningsapparater

Dørpakningen er demontert.

4.1.2 Montering av dørpakning

1. Kontroller at sporet for pakningen ikke har skader.

Dørpakningen er montert.

Reparasjon

• Sikre komponenten så den ikke kan falle ned.

OBS!

- Sikre komponenten så den ikke kan falle ned.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Dør på møbel er demontert. Se monteringsanvisningen.
Døren er åpen.

1. 1. Løsne fire skruer (1).

2. Skyv ut og demonter den øvre døren (2).

1. 1. Fjern fire skruer (1).

2. Demonter hengslene (2).

1. 1. Løsne fire skruer (1).

2. Skyv ut og demonter den nedre døren (2).

1. 1. Fjern fire skruer (1).

2. Demonter hengslene (2).

Apparatet kobles fra strømforsyningen.
Dør på møbel og apparatets dør er skilt fra hverandre. Se monteringsanvisningen.

1. 1. Skru ut to skruer (1).

2. Demonter øvre hengsel på øvre dør (2).

3. Demonter den øvre døren (3).
4. Skru ut to skruer (4).
5. Demonter øvre hengsel på nedre dør (5).
6. Demonter den nedre døren (6).

Hyllen er demontert.

Dørracken er demontert.

Apparatet har en vedlikeholdsfri LED-lampe.

Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere!

Apparatet har en vedlikeholdsfri LED-lampe.

Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere!

Apparatet har en vedlikeholdsfri LED-lampe.

Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere!

Dörrpackningen har tagits bort.

4.1.2 Montera dörrpackning

Hyllan har tagits bort.

4.4.2 Montera hylla
