KI86VVFE0 - фризер SIEMENS - Безплатно ръководство за потребителя

Тип на продукта	Фризер шкаф
Марка	Сименс
Модел	KI86VVFE0
Размери (В x Ш x Д)	Приблизително 185 x 60 x 65 см
Нетно тегло	Приблизително 70 кг
Електрическо захранване	220-240 V, 50 Hz
Климатичен клас	SN-ST (умерена до субтропична)
Капацитет на замразяване	Приблизително 20 kg/24h
Енергиен клас	A+ (приблизително)
Годишна консумация на енергия	Приблизително 200 kWh
Основни функции	Бързо замразяване, аларма за температура, вътрешно LED осветление
Поддръжка и почистване	Почиствайте с мека кърпа и топла вода; препоръчително ръчно размразяване
Инструкции за безопасност	Изключете преди ремонт; носете защитни ръкавици
Ремонтируеми резервни части	Уплътнение на вратата, панти, рафтове, кошници, LED осветление (според инструкциите)
Индекс за ремонтопригодност	Висок (достъпни части и предоставени инструкции)

Често задавани въпроси - KI86VVFE0 SIEMENS

Как да замените уплътнението на вратата на фризер Siemens KI86VVFE0?

За да смените уплътнението, отстранете старото, като го извадите от канала, след което поставете новото, като го натискате постепенно. Можете да затоплите уплътнението със сешоар, за да улесните оформянето. Уверете се, че каналът не е повреден.

Как да смените страничното LED осветление?

Първо изключете уреда. Използвайте вендуза, за да свалите капака на осветлението, след което отстранете LED модула. Монтажът се извършва в обратен ред. Внимание: LED лампите могат да се сменят само от квалифициран техник според инструкциите.

Как да размразите фризера?

Изключете уреда, извадете храната и я поставете на хладно място. Оставете вратата отворена, за да се разтопи ледът. Използвайте кърпа, за да попиете водата. Не използвайте остри предмети за изстъргване на леда.

Как да извадите кошницата за плодове и зеленчуци?

Издърпайте кошницата докрай навън, повдигнете я отпред и я извадете. Монтажът се извършва в обратен ред.

Какво да направите, ако вратата на фризера не затваря правилно?

Проверете дали уплътнението на вратата е в добро състояние и правилно позиционирано. Пантите могат да бъдат регулирани, ако уредът е оборудван с такива. Ако уплътнението е деформирано, можете да го затоплите, за да го изправите.

Мога ли сам да ремонтирам фризер Siemens KI86VVFE0?

Да, инструкциите предоставят указания за смяна на уплътнението, пантите, рафтовете и кошниците. За електрически части като LED осветление се препоръчва да се обърнете към професионалист. Винаги спазвайте инструкциите за безопасност.

Каква е енергийната консумация на KI86VVFE0?

Годишната консумация се оценява на приблизително 200 kWh при нормална употреба. Енергийният клас е A+.

Как да почистите вътрешността на фризера?

Използвайте мека кърпа, напоена с топла вода и мек препарат. Избягвайте абразивни продукти. Изсушете внимателно, преди да включите отново.

Какво да направите при прекъсване на тока?

Дръжте вратата затворена. Замразените храни остават студени няколко часа. Не замразявайте отново размразени храни, без първо да ги сготвите.

Къде мога да намеря резервни части за моя Siemens KI86VVFE0?

Свържете се със сервиза на Siemens или упълномощен търговец. Използвайте само оригинални части, за да гарантирате безопасност и производителност.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KI86VVFE0 SIEMENS

Съвети за ремонт - Хладилник с фризер

i Относно този документ.... 3

1.1 Важна информация.... 3

1.1.1 Цел.... 3

1.2 Обяснение на символите.... 3

1.2.1 Нива на опасност 3

1.2.2 Символи за опасност.... 3

1.2.3 Структура на предупрежденията.... 4

1.2.4 Общи символи 4

Безопасност...... 5

2.1 Общи инструкции за безопасност 5

2.1.1 Всички домашни уреди.... 5

4.1 Смяна на уплътнителя на вратата.... 7

4.1.1 Сваляне на уплътнителя на вратата 7

4.1.2 Монтиране на уплътнителя на вратата 7

4.2 Смяна на плоска панта 10

4.2.1 Сваляне на плоската панта 10

4.2.2 Монтиране на плоска панта.... 12

4.3 Смяна на плъзгащата се панта.... 13

4.3.1 Сваляне на плъзгащата се панта 13

4.3.2 Монтиране на плъзгащата се панта 14

4.4 Смяна на рафта.... 15

4.4.1 Изваждане на рафта 15

4.4.2 Монтиране на рафта 15

4.5 Смяна на стелажа на вратата.... 16

4.5.1 Изваждане на стелажа на вратата 16

4.5.2 Монтиране на стелажа на вратата 16

4.6 Смяна на контейнера за плодове и зеленчуци 17

4.6.1 Изваждане на контейнера за плодове и зеленчуци.... 17

4.6.2 Монтиране на контейнера за плодове и зеленчуци.... 17

4.7 Смяна на контейнера за замразени хранителни продукти.... 18

4.7.1 Изваждане на контейнера за замразени хранителни продукти ..... 18

4.7.2 Монтиране на контейнера за замразени хранителни продукти ..... 18

4.8 Смяна на страничната LED светлина.... 19

4.8.1 Сваляне на страничната LED лампа.... 19

4.8.2 Монтиране на страничната LED лампа.... 20

4.9 Смяна на горната LED лампа.... 21

4.9.1 Отстраняване на горната LED лампа.... 21

4.9.2 Поставяне на горната LED лампа 21

4.10 Смяна на LED лампата на фризера 22

4.10.1 Отстраняване на LED лампата на фризера 22

4.10.2 Поставяне на LED лампата на фризера 22

i Относно този документ

1.1 Важна информация

1.1.1 Цел

Тези съвети за ремонт помагат на потребителя да ремонтира сам уреди в съответствие с регламента за екологосъобразно проектиране на уредите (от 03.2021 г.).

Те съдържат информация как да сменяте определени резервни части, включително предупреждения и рискове.

Ако имате някакви въпроси, моля свържете се с нашия отдел за обслужване на клиенти. Носим отговорност за щети, само ако съветите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Предупредителните нива се състоят от символ и сигнална дума. Сигналната дума показва сериозността на опасността.

Ниво на предупреждение Значение
ОПАСНОСТ	Неспазването на предупредителнотосъобщение ще доведе до смърт илисериозни наранявания.
ПРЕДУПРЕЖДЕНИЕ	Неспазването на предупредителнотосъобщение може да доведе до смъртили сериозни наранявания.
ВНИМАТЕЛНО	Неспазването на предупредителнотосъобщение може да доведе до лекинаранявания.
ВНИМАНИЕ!	Неспазването на предупредителнотосъобщение може да доведе до имуществени щети.

Символите за опасност са символични изображения, които дават индикация за вида опасност.

В този документ се използват следните символи за опасност:

Символ за опасност Значение
	Общо предупредително съобщение
	Опасност от електрическо напрежение
	Риск от експлозия
	Опасност от порязвания

i Относно този документ

Символ за опасност Значение
		Опасност от премазване
		Опасност от горещи повърхности
		Опасност от силно магнитно поле
		Опасност от нейонизиращо лъчение

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран външен вид и стандартизирана структура.

Следният пример показва предупреждение, което уведомява за токов удар, предизвикан от части под напрежение. Споменава се мярката за избягване на опасността.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Общ символ Значение
		Идентифициране на специален съвет (текст и/или графика)
[4332]		Идентифициране на прост съвет (само текст)
		Идентифициране на връзка към видео урок
[5340]		Идентифициране на необходимите ин-струменти
[YWEZ]		Идентифициране на необходимите предварителни условия
		Идентифициране на условие (ако ..., тогава ...)
		Идентифициране на резултат
Старт Идентифициране на ключ или бутон
[00123456] Идентифициране на каталожен номер
Статус Идентифициране на показания текст/прозорец (на дисплея на уреда)

2.1 Общи инструкции за безопасност

2.1.1 Всички домашни уреди

Риск от токов удар поради части под напрежение!

• Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар!
• Разкачете уреда от електрическата мрежа за поне 60 секунди, преди да започнете работа.
  ■ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

Риск от нараняване от остри ръбове!

■ Носете предпазни ръкавици.

Риск от премазване по време на ремонт, поддръжка, отстраняване на неизправности и сервис поради тежки и движещи се компоненти

■ Носете защитни обувки.
■ Закрепете тежките компоненти, така че да не паднат.
■ Не позволявайте контакт на части от тялото с движещи се компоненти.

Риск за безопасността/функцията на уреда!

- Използвайте само оригинални резервни части.

Риск от повреда на електростатично чувствителни компоненти (ESD)!

■ Не докосвайте модулите, включително връзки и проводникови пътища.

Инструменти и помощни средства

посочване Подробности Изображения
Защитна кърпа[00342013]	60 см x 50 см
Смукателна чаша[00342224]	∅50 мм
Накрайник TorxTX20[00340865]	6,3 мм (1/4")
Помощен инстру-мент[00342180]	Инструмент за разхлабванена пластмасови части "magictool"

Ремонт

4.1 Смяна на уплътнителя на вратата

Изискване:

Вратата е отворена.

4.1.1 Сваляне на уплътнителя на вратата

1. Освободете уплътнителя на вратата от жлеба отляво и отдясно.

1. Извадете уплътнителя на вратата от жлеба.

Уплътнителят на вратата е свален.

4.1.2 Монтиране на уплътнителя на вратата

Дебелината на новия уплътнител на вратата може леко да се отличава от тази на стария уплътнител. Това няма да повлияе на начина на затваряне и нейната работа в дългосрочен план.

Ако вашият уред има регулируеми панти или приставки за панти, можете да оптимизирате начина на затваряне по-късно.

Малките странични отвори в уплътнителя на вратата са функционални (необходими за вентилация). Те не са производствени грешки.

Ремонт

1. Проверете жлеба на уплътнителя за повреди.

1. if Aко жлебът на уплътнителя е повреден:

Свържете се с отдела за обслужване на клиенти.

3.

Леката деформация на уплътнителя на вратата е нормална и не засяга неговата функция. Препоръчително е да изправите уплътнителя на вратата, преди да го поставите в уреда.

Загрейте уплътнителя на вратата със сешоар или гореща вода и променете формата му.

1. Натиснете ъглите на уплътнителя отгоре и отдолу към жлеба.

1. Постепенно вкарайте с натискане целия уплътнител в жлеба.

Уплътнителят на вратата е монтиран.

Ремонт

4.2 Смяна на плоска панта

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
√ Мебелната врата е свалена. Вижте "Инструкция за монтаж".
Вратата е отворена.

2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Страница 10 от 505

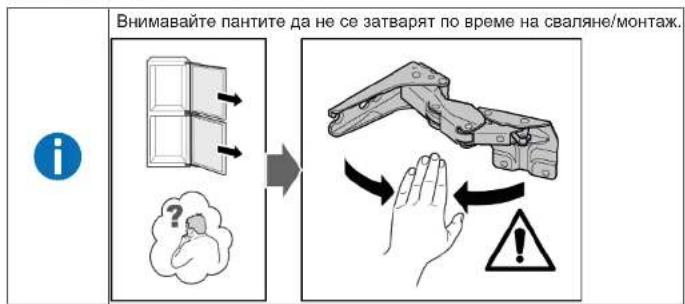

4.2.1 Сваляне на плоската панта

1. 1. Разхлабете четирите винта (1).

2. Плъзнете навън и свалете горната врата (2).

1. 1. Свалете четирите винта (1).

2. Свалете пантите (2).

Пантите на горната врата са свалени.

1. 1. Разхлабете четирите винта (1).

2. Плъзнете навън и свалете долната врата (2).

1. 1. Свалете четирите винта (1).

2. Свалете пантите (2).

Пантите на долната врата са свалени.

Ремонт

4.2.2 Монтиране на плоска панта

▶ Монтирайте в обратен ред.

Ремонт

4.3 Смяна на плъзгащата се панта

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
√ Мебелната врата и вратата на уреда са разделени. Викте "Инструкция за монтаж".

4.3.1 Сваляне на плъзгащата се панта

1. 1. Развийте двата винта (1).

2. Свалете горната панта на горната врата (2).

3. Свалете горната врата (3).
4. Развийте двата винта (4)
5. Свалете горната панта на долната врата (5).
6. Свалете долната врата (6).

4.3.2 Монтиране на плъзгащата се панта

4.4.2 Монтиране на рафта

4.5 Смяна на стелажа на вратата

Изискване:

Вратата е отворена.

4.5.1 Изваждане на стелажа на вратата

- Повдигнете стелажа на вратата нагоре.

Стелажът на вратата е свален.

4.5.2 Монтиране на стелажа на вратата

4.6 Смяна на контейнера за плодове и зеленчуци

Изискване:

Вратата е отворена.

4.6.1 Изваждане на контейнера за плодове и зеленчуци

1. Издърпайте контейнера за плодове и зеленчуци докъдето може да стигне.
2. 1. Повдигнете контейнера за плодове и зеленчуци в предната част (1).

3. Извадете контейнера (2).

Контейнерът за плодове и зеленчуци е отстранен.

4.6.2 Монтиране на контейнера за плодове и зеленчуци

4.7 Смяна на контейнера за замразени хранителни продукти

Изискване:

Вратата е отворена.

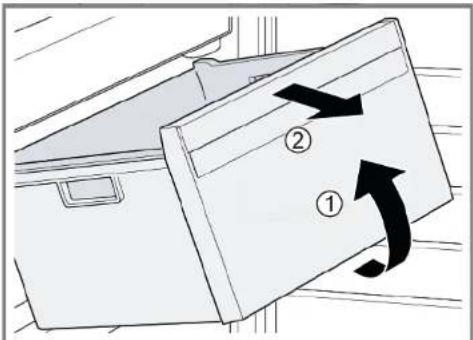

4.7.1 Изваждане на контейнера за замразени хранителни продукти

1. Издърпайте докрай контейнера за замразени хранителни продукти (1).
2. Извадете контейнера за замразени хранителни продукти (2).

Контейнерът за замразени хранителни продукти е изваден.

4.7.2 Монтиране на контейнера за замразени хранителни продукти

4.8 Смяна на страничната LED светлина

Специални инструменти:

Смукателна чаша ∅50 мм [00342224]

Вашият уред е снабден с LED осветление, което не изисква поддръжка.

Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт ► Електрическите части трябва да се ремонтират от квалифици- рани електротехници.

- След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар

- Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.
Рафтовете са извадени.

4.8.1 Сваляне на страничната LED лампа

1. Поставете две смукателни чаши върху капака на страничната LED светлина.

2. Издърпайте смукателните чаши напред с едно въртеливо движение.

Капакът на LED лампата е свален.

Ремонт

1. Свалете LED модула.

Страничната LED лампа е свалена.

4.8.2 Монтиране на страничната LED лампа

Поради възможността куките на капака на лампата да се счупят по време на свалянето, резервната странична LED лампа е комплект, който включва LED модул и капак.

▶ Монтирайте в обратен ред.

Ремонт

4.9 Смяна на горната LED лампа

Специални инструменти:

Помощен инструмент Инструмент за разхлабване на [00342180] пластмасови части "magic tool"

Вашият уред е снабден с LED осветление, което не изисква поддръжка. Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт ► Електрическите части трябва да се ремонтират от квалифици- рани електротехници. ► След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

Риск от токов удар поради части под напрежение!

Смърт от токов удар ▶ Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

Остри ръбове!

Наранявания от порязване ► Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.

4.9.1 Отстраняване на горната LED лампа

1. 1. Плъзнете инструмент за разделяне между горната LED лампа и вътрешната облицовка на отделението на хладилника, за да освободите куките на лампата (1).
2. Отстранете горната LED лампа (2).

1. Разкачете електрическата връзка на горната LED лампа.
   → Горната LED лампа е отстранена.

4.9.2 Поставяне на горната LED лампа

4.10 Смяна на LED лампата на фризера

Специални инструменти:

Помощен инструмент Инструмент за разхлабване на [00342180] пластмасови части "magic tool"

Вашият уред е снабден с LED осветление, което не изисква поддръжка.

Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт

• Електрическите части трябва да се ремонтират от квалифици- рани електротехници.
• След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

Риск от токов удар поради части под напрежение!

Смърт от токов удар

- Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.

4.10.1 Отстраняване на LED лампата на фризера

1. Плъзнете инструмент за разделяне между и корпуса отстрани на лампа- та, за да създадете пролука (1).
2. Плъзнете инструмент за разделяне от другата страна на куката за фиксиране на лампата и я завъртете напред (2).
3. Отстранете LED лампата на фризера (3).

LED лампата на фризера и разкачена.
LED лампата на фризера е отстранена.

4.10.2 Поставяне на LED лампата на фризера

▶ Монтирайте в обратен ред.
