GI31NACE0 - фризер SIEMENS - Безплатно ръководство за потребителя

Тип продукт	Фризер
Марка	Siemens
Модел	GI31NACE0
Размери (приблизителни)	1860 x 600 x 650 мм (В x Ш x Д)
Тегло (приблизително)	70 кг
Захранване	220-240 V, 50 Hz
Осветление	LED точково осветление без поддръжка
Видове панти	Плоска панта и плъзгаща панта (сменяеми)
Уплътнител на вратата	Сменяем, с вентилационни отвори
Рафтове	Рафт на фризерното отделение и основен рафт (подвижни)
Контейнер за замразена храна	Сменяем
Наличност на резервни части	Уплътнител на вратата, панти, рафтове, контейнер за замразена храна, LED точково осветление
Възможност за ремонт	Ремонтируем от потребителя с оригинални резервни части; предоставени инструкции за безопасност
Необходими инструменти за ремонт	Torx бит TX20, шлицов отвертка (2.4 мм x 0.4 мм), специален инструмент [00342180]
Предпазни мерки за безопасност	Изключете захранването 60 секунди преди ремонт; носете защитни ръкавици; използвайте оригинални части
Клас на енергийна ефективност	Не е посочено в ръководството

Често задавани въпроси - GI31NACE0 SIEMENS

Как да сменя уплътнителя на вратата на моя фризер Siemens GI31NACE0?

За да смените уплътнителя на вратата, първо го освободете от канала в десния и левия ъгъл. Издърпайте уплътнителя напълно. Проверете канала за повреди. Ако е повреден, свържете се с обслужване на клиенти. За монтаж, загрейте новия уплътнител със сешоар или гореща вода, след това натиснете ъглите в канала и притиснете целия уплътнител стъпка по стъпка в канала. Уверете се, че има малки странични отвори (вентилация).

Какви инструменти са необходими за ремонт на фризер GI31NACE0?

Основните необходими инструменти са Torx бит TX20 (6.3 мм / 1/4 инч) за панти, и шлицов отвертка (острие 2.4 мм x 0.4 мм) заедно със специален инструмент [00342180] за LED точковото осветление. Може да се използва и защитна кърпа.

Как да сменя плоска панта на моя фризер Siemens?

Първо, изключете уреда от захранването и отстранете вратата на мебела, ако е приложимо. Уверете се, че вратата е отворена. Отстранете капаците на пантите, разхлабете четирите винта, изплъзнете вратата, след това отстранете четирите винта, държащи пантите. Отстранете пантите. Монтирайте в обратен ред.

Мога ли сам да сменя LED осветлението във фризера?

Да, но с внимание. LED точковото осветление е без поддръжка, но сменяемо. Изключете захранването за 60 секунди. Отстранете капака, като го освободите и издърпате навътре/напред. Откачете модула и изключете електрическата връзка. Монтирайте в обратен ред. Ако не сте сигурни, се свържете с квалифициран електротехник.

Как да премахна рафта на фризерното отделение?

Отворете вратата и издърпайте напълно рафта на фризерното отделение. След това може да бъде отстранен. За монтаж, го натиснете обратно.

Какви предпазни мерки за безопасност трябва да спазвам преди да ремонтирам фризера?

Винаги изключвайте уреда от мрежата за поне 60 секунди преди да започнете какъвто и да е ремонт. Носете защитни ръкавици, за да избегнете порязвания от остри ръбове. Използвайте само оригинални резервни части, за да поддържате безопасността и функционалността. За електрически компоненти, направете тест за безопасност след ремонта.

Как да сменя контейнера за замразена храна?

Отворете вратата, издърпайте контейнера за замразена храна докрай, след това го повдигнете, за да го отстраните. За монтаж, го плъзнете обратно, докато щракне.

Уплътнителят на вратата има малки отвори – това дефект ли е?

Не, малките странични отвори в уплътнителя на вратата са функционални и необходими за вентилация. Те не са производствени дефекти.

Мога ли да регулирам пантата след смяна на уплътнителя на вратата?

Да, ако уредът ви има регулируеми панти или приспособления за панти, можете да оптимизирате затварянето след смяна на уплътнителя. Обърнете се към инструкциите за монтаж за регулиране на пантите.

Къде мога да намеря оригинални резервни части за GI31NACE0?

Оригинални резервни части са налични чрез обслужване на клиенти на Siemens или оторизирани дилъри. Използвайте само оригинални части, за да осигурите безопасност и правилна работа.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GI31NACE0 SIEMENS

Съвети за ремонт - Фризер

i Относно този документ.... 3

1.1 Важна информация.... 3
1.1.1 Цел.... 3

1.2 Обяснение на символите.... 3

1.2.1 Нива на опасност 3

1.2.2 Символи за опасност.... 3

1.2.3 Структура на предупрежденията.... 4

1.2.4 Общи символи.... 4

Безопасност...... 5

2.1 Общи инструкции за безопасност 5

2.1.1 Всички домашни уреди.... 5

Инструменти и помощни средства.... 6

Ремонт....7

4.1 Смяна на уплътнителя на вратата....7

4.1.1 Сваляне на уплътнителя на вратата 7

4.1.2 Монтиране на уплътнителя на вратата 7

4.2 Смяна на плоска панта 10

4.2.1 Сваляне на плоската панта 10

4.2.2 Монтиране на плоска панта.... 11

4.3 Смяна на плъзгращата се панта.... 12

4.3.1 Сваляне на плъзгащата се панта 12

4.3.2 Монтиране на плъзгащата се панта 12

4.4 Смяна на рафта.... 13

4.4.1 Изваждане на рафта 13

4.4.2 Монтиране на рафта 13

4.5 Смяна на рафта на фризерното отделение.... 14

4.5.1 Изваждане на рафта на фризерното отделение 14

4.5.2 Монтиране на рафта на фризерното отделение 14

4.6 Смяна на контейнера за замразени хранителни продукти.... 15

4.6.1 Изваждане на контейнера за замразени хранителни продукти ..... 15

4.6.2 Монтиране на контейнера за замразени хранителни продукти ..... 15

4.7 Смяна на LED спот лампата 16

4.7.1 Сваляне на LED спот лампата 16

4.7.2 Монтиране на LED спот лампата.... 17

i Относно този документ

1.1 Важна информация

1.1.1 Цел

Тези съвети за ремонт помагат на потребителя да ремонтира сам уреди в съответствие с регламента за екологосъобразно проектиране на уредите (от 03.2021 г.).

Те съдържат информация как да сменяте определени резервни части, включително предупреждения и рискове.

Ако имате някакви въпроси, моля свържете се с нашия отдел за обслужване на клиенти. Ние носим отговорност за щети, само ако съветите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Предупредителните нива се състоят от символ и сигнална дума. Сигналната дума показва сериозността на опасността.

Ниво на предупреждение Значение
ОПАСНОСТ	Неспазването на предупредителнотосъобщение ще доведе до смърт илисериозни наранявания.
ПРЕДУПРЕЖДЕНИЕ	Неспазването на предупредителнотосъобщение може да доведе до смъртили сериозни наранявания.
ВНИМАТЕЛНО	Неспазването на предупредителнотосъобщение може да доведе до лекинаранявания.
ВНИМАНИЕ!	Неспазването на предупредителнотосъобщение може да доведе до имуществени щети.

Символите за опасност са символични изображения, които дават индикация за вида опасност.

В този документ се използват следните символи за опасност:

Символ за опасност Значение
	Общо предупредително съобщение
	Опасност от електрическо напрежение
	Риск от експлозия
	Опасност от порязвания

i Относно този документ

Символ за опасност Значение
		Опасност от премазване
		Опасност от горещи повърхности
		Опасност от силно магнитно поле
		Опасност от нейонизиращо лъчение

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран външен вид и стандартизирана структура.

Следният пример показва предупреждение, което уведомява за токов удар, предизвикан от части под напрежение. Споменава се мярката за избягване на опасността.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Общ символ Значение
[ATOT]		Идентифициране на специален съвет (текст и/или графика)
[ESO]		Идентифициране на прост съвет (само текст)
[ST+4]		Идентифициране на връзка към видео урок
[EN]		Идентифициране на необходимите ин-струменти
[EN]		Идентифициране на необходимите предварителни условия
[EN]		Идентифициране на условие (ако ..., тогава ...)
[EN]		Идентифициране на резултат
Старт Идентифициране на ключ или бутон
[00123456] Идентифициране на каталожен номер
Статус Идентифициране на показания текст/прозорец (на дисплея на уреда)

2.1 Общи инструкции за безопасност

2.1.1 Всички домашни уреди

Риск от токов удар поради части под напрежение!

• Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар!
• Разкачете уреда от електрическата мрежа за поне 60 секунди, преди да започнете работа.
  ■ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

Риск от нараняване от остри ръбове!

■ Носете предпазни ръкавици.

Риск от премазване по време на ремонт, поддръжка, отстраняване на неизправности и сервис поради тежки и движещи се компоненти

■ Носете защитни обувки.
■ Закрепете тежките компоненти, така че да не паднат.
■ Не позволявайте контакт на части от тялото с движещи се компоненти.

Риск за безопасността/функцията на уреда!

- Използвайте само оригинални резервни части.

Риск от повреда на електростатично чувствителни компоненти (ESD)!

■ Не докосвайте модулите, включително връзки и проводникови пътища.

Инструменти и помощни средства

посочване Подробности Изображения
Защитна кърпа[00342013]	60 см x 50 см
Накрайник ТогхTX20[00340865]	6,3 мм (1/4")
Специален инст-румент[00342180]

Ремонт

4.1 Смяна на уплътнителя на вратата

Изискване:

Вратата е отворена.

4.1.1 Сваляне на уплътнителя на вратата

1. Освободете уплътнителя на вратата от жлеба отляво и отдясно.

1. Извадете уплътнителя на вратата от жлеба.

Уплътнителят на вратата е свален.

4.1.2 Монтиране на уплътнителя на вратата

	Дебелината на новия уплътнител на вратата може леко да се отличава от тази на стария уплътнител. Това няма да повлияе на начина на затваряне и нейната работа в дългосрочен план.
	Ако вашият уред има регулируеми панти или приставки за панти, можете да оптимизирате начина на затваряне по-късно.
	Малките странични отвори в уплътнителя на вратата са функционални (необходими за вентипация). Те не са производствени грешки.

Ремонт

1. Проверете жлеба на уплътнителя за повреди.

1. if Aко жлебът на уплътнителя е повреден:

Свържете се с отдела за обслужване на клиенти.

3.

Леката деформация на уплътнителя на вратата е нормална и не засяга неговата функция. Препоръчително е да изправите уплътнителя на вратата, преди да го поставите в уреда.

Загрейте уплътнителя на вратата със сешоар или гореща вода и променете формата му.

1. Натиснете ъглите на уплътнителя отгоре и отдолу към жлеба.

1. Постепенно вкарайте с натискане целия уплътнител в жлеба.

Уплътнителят на вратата е монтиран.

Ремонт

4.2 Смяна на плоска панта

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
√ Мебелната врата е свалена. Вижте "Инструкция за монтаж".
Вратата е отворена.

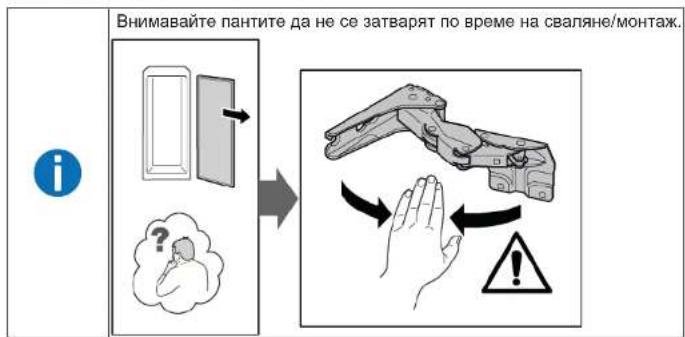

4.2.1 Сваляне на плоската панта

1. Отстранете двете капачета на пантите.


1. 1. Разхлабете четирите винта (1).

2. Плъзнете навън и свалете вратата (2).

1. 1. Свалете четирите винта (1).

2. Свалете пантите (2).

4.2.2 Монтиране на плоска панта

▶ Монтирайте в обратен ред.

Ремонт

4.3 Смяна на плъзгащата се панта

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
√ Мебелната врата и вратата на уреда са разделени. Викте "Инструкция за монтаж".

4.3.1 Сваляне на плъзгащата се панта

1. Развийте двата винта (1).
2. Свалете горната панта (2).
   3.Извадете вратата(3).
3. Развийте двата винта (4).
4. Свалете долната панта (5).

4.3.2 Монтиране на плъзгащата се панта

▶ Монтирайте в обратен ред.

Ремонт

4.4 Смяна на рафта

Изискване:

Вратата е отворена.

4.4.1 Изваждане на рафта

Издърпайте рафта.

4.4.2 Монтиране на рафта

4.5 Смяна на рафта на фризерното отделение

Изискване:

Вратата е отворена.

4.5.1 Изваждане на рафта на фризерното отделение

- Издърпайте рафта на фризерното отделение.

Рафтът на фризерното отделение е изваден.

4.5.2 Монтиране на рафта на фризерното отделение

4.6 Смяна на контейнера за замразени хранителни продукти

Изискване:

Вратата е отворена.

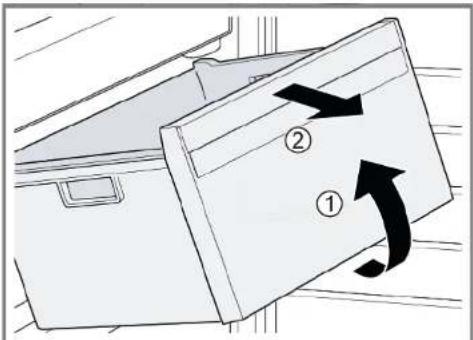

4.6.1 Изваждане на контейнера за замразени хранителни продукти

1. Издърпайте докрай контейнера за замразени хранителни продукти (1).
2. Извадете контейнера за замразени хранителни продукти (2).

Контейнерът за замразени хранителни продукти е изваден.

4.6.2 Монтиране на контейнера за замразени хранителни продукти

4.7 Смяна на LED спот лампата

Специални инструменти:

Вашият уред е снабден с LED осветление, което не изисква поддръжка.

Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт ► Електрическите части трябва да се ремонтират от квалифици- рани електротехници. ► След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар

Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.
Рафтовете на хладилното отделение са извадени.

4.7.1 Сваляне на LED спот лампата

1. Освободете кальфа на LED спот лампата.

1. Издърпайте кальфа на LED спот лампата навътре и едновременно с натиснете напред.

1. Отделете модула на LED спот лампата.

1. Изключете електрическата връзка на LED спот лампата.

LED спот лампата е свалена.

4.7.2 Монтиране на LED спот лампата

▶ Монтирайте в обратен ред.
