Typ produktu	Zamrażarka
Marka	Siemens
Model	GI31NACE0
Wymiary (ok.)	1860 x 600 x 650 mm (W x S x G)
Waga (ok.)	70 kg
Zasilanie	220-240 V, 50 Hz
Oświetlenie	Bezobsługowa dioda LED punktowa
Rodzaje zawiasów	Zawias płaski i zawias przesuwny (wymienne)
Uszczelka drzwi	Wymienna, z otworami wentylacyjnymi
Półki	Półka komory zamrażarki i półka główna (wyjmowane)
Pojemnik na mrożonki	Wymienny
Dostępność części zamiennych	Uszczelka drzwi, zawiasy, półki, pojemnik na mrożonki, dioda LED
Możliwość naprawy	Możliwa naprawa przez użytkownika przy użyciu oryginalnych części zamiennych; dołączone instrukcje bezpieczeństwa
Wymagane narzędzia do naprawy	Bit Torx TX20, wkrętak płaski (2,4 mm x 0,4 mm), narzędzie specjalne [00342180]
Środki ostrożności	Odłącz zasilanie na 60 sekund przed naprawą; noś rękawice ochronne; używaj oryginalnych części
Klasa efektywności energetycznej	Nie określono w instrukcji

Często zadawane pytania - GI31NACE0 SIEMENS

Jak wymienić uszczelkę drzwi w zamrażarce Siemens GI31NACE0?

Aby wymienić uszczelkę drzwi, najpierw zwolnij ją z rowka w prawym i lewym narożniku. Wyciągnij uszczelkę całkowicie. Sprawdź rowek pod kątem uszkodzeń. Jeśli uszkodzony, skontaktuj się z serwisem. Aby zamontować, podgrzej nową uszczelkę suszarką do włosów lub gorącą wodą, następnie wciśnij narożniki w rowek i stopniowo dociskaj całą uszczelkę do rowka. Upewnij się, że obecne są małe boczne otwory (wentylacyjne).

Jakie narzędzia są potrzebne do naprawy zamrażarki GI31NACE0?

Główne wymagane narzędzia to bit Torx TX20 (6,3 mm / 1/4 cala) do zawiasów oraz wkrętak płaski (ostrze 2,4 mm x 0,4 mm) wraz z narzędziem specjalnym [00342180] do diody LED. Można również użyć ściereczki ochronnej.

Jak wymienić zawias płaski w zamrażarce Siemens?

Najpierw odłącz urządzenie od zasilania i usuń drzwi meblowe, jeśli dotyczy. Upewnij się, że drzwi są otwarte. Zdejmij osłony zawiasów, poluzuj cztery śruby, wysuń drzwi, a następnie usuń cztery śruby mocujące zawiasy. Zdejmij zawiasy. Zamontuj w odwrotnej kolejności.

Czy mogę samodzielnie wymienić diodę LED w zamrażarce?

Tak, ale z ostrożnością. Dioda LED punktowa jest bezobsługowa, ale wymienna. Odłącz zasilanie na 60 sekund. Zdejmij osłonę, zwalniając ją i pociągając do wewnątrz/do przodu. Odłącz moduł i odłącz połączenie elektryczne. Zamontuj w odwrotnej kolejności. W razie wątpliwości skontaktuj się z wykwalifikowanym elektrykiem.

Jak wyjąć półkę komory zamrażarki?

Otwórz drzwi i wyciągnij całkowicie półkę komory zamrażarki. Następnie można ją wyjąć. Aby zamontować, wsuń ją z powrotem.

Jakie środki ostrożności należy zachować przed naprawą zamrażarki?

Zawsze odłączaj urządzenie od sieci na co najmniej 60 sekund przed rozpoczęciem jakiejkolwiek naprawy. Noś rękawice ochronne, aby uniknąć skaleczeń od ostrych krawędzi. Używaj wyłącznie oryginalnych części zamiennych, aby zachować bezpieczeństwo i funkcjonalność. W przypadku elementów elektrycznych po naprawie wykonaj test bezpieczeństwa.

Jak wymienić pojemnik na mrożonki?

Otwórz drzwi, wyciągnij pojemnik na mrożonki do końca, a następnie podnieś go, aby wyjąć. Aby zamontować, wsuń go z powrotem, aż zaskoczy.

Uszczelka drzwi ma małe otwory – czy to wada?

Nie, małe boczne otwory w uszczelce drzwi są funkcjonalne i wymagane do wentylacji. Nie są to wady produkcyjne.

Czy mogę wyregulować zawias po wymianie uszczelki drzwi?

Tak, jeśli Twoje urządzenie ma regulowane zawiasy lub mocowania zawiasów, możesz zoptymalizować zamykanie po wymianie uszczelki. Zapoznaj się z instrukcją montażu dotyczącą regulacji zawiasów.

Gdzie mogę znaleźć oryginalne części zamienne do GI31NACE0?

Oryginalne części zamienne są dostępne za pośrednictwem serwisu Siemens lub autoryzowanych dealerów. Używaj wyłącznie oryginalnych części, aby zapewnić bezpieczeństwo i prawidłowe działanie.

INSTRUKCJA OBSŁUGI GI31NACE0 SIEMENS

4.4 Lentynos keitimas

Reikalavimas.

Wskazówki naprawy - Zamrażarka

Informacje dotyczące dokumentu 259

1.1 Ważne informacje.... 259

1.1.1 Cel dokumentu 259

1.2 Objąśnienie symboli ostrzegawczych.... 259

1.2.1 Oznaczenie poziomów niebezpieczeństwa 259

1.2.2 Symbole ostrzegawcze 259

1.2.3 Budowa ostrzeżeń 260

1.2.4 Ogólne symbole 260

Bezpieczeństwo.... 261

2.1 Ogólne informacje dotyczące bezpieczeństwa.... 261

2.1.1 Wszystkie sprzęty gospodarstwa domowego 261

Narzędzia i pomoce techniczne 262

Naprawy 263

4.1 Wymiana uszczelki drzwiczek 263

4.1.1 Demontaż uszczelki drzwiczek 263

4.1.2 Montaż uszczelki drzwiczek 263

4.2 Wymiana zawiasu płaskiego 266

4.2.1 Demontaż zawiasu płaskiego.... 266

4.2.2 Montaż zawiasu płaskiego.... 267

4.3 Wymiana zawiasu suwakowego 268

4.3.1 Demontaż zawiasu suwakowego 268

4.3.2 Montaż zawiasu suwakowego.... 268

4.4 Wymiana półki....269

4.4.1 Demontaż półki.... 269

4.4.2 Montaż półki 269

4.5 Wymiana półki komory zamrażarki 270

4.5.1 Demontaż półki komory zamrażarki.... 270

4.5.2 Montaż półki komory zamrażarki 270

4.6 Wymiana pojemnika na mrożoną żywność 271

4.6.1 Demontaż pojemnika na mrożoną żywność 271

4.6.2 Montaż pojemnika na mrożoną żywność 271

4.7 Wymiana oświetlenia punktowego LED.... 272

4.7.1 Demontaż oświetlenia punktowego LED.... 272

4.7.2 Montaż oświetlenia punktowego LED 273

Informacje dotyczące dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objąśnienie symboli ostrzegawczych

1.2.1 Oznaczenie poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenie
⚠ NIEBEZPIECZEŃSTWO	Bezpośrednio zagrażające niebezpieczeństwo, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ OSTRZEŻENIE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ WAŻNE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do powstania lekkich obrażeń.
UWAGA!	Ostrzeżenie dot. możliwości powstania szkody materialnej.

Tabela 1: Oznaczenie poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzegawcze Znaczenie
		Ogólne ostrzeżenie
		Niebezpieczeństwo od napięcia elektrycznego
		Ryzyko wybuchu

i Informacje dotyczące dokumentu

Symbole ostrzegawcze Znaczenie
		Ryzyko obrażeń (rozcięć)
		Ryzyko zmiażdżenia
		Ryzyko oparzenia
		Silne pole magnetyczne
		Promieniowanie nie-jonizujące

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typ i źródło ryzyka!!

Konsekwencje zignorowania.

▶ Srodki ochronne.

Kolejne ostrzeżenie wskazuje, jako źródło możliwość porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenie
		Identyfikacja specjalnej wskazówki (tekst lub grafika)
[45-46]		Identyfikacja prostej wskazówki (tylko tekst)
[47-48]		Identyfikacja linku do pliku wideo
[49-50]		Identyfikacja narzędzi
[51-52]		Identyfikacja wstępnych warunków
[53-54]		Identyfikacja warunku (jeżeli)
[55-56]		Identyfikacja rezultatu
Start Identyfikacja przycisku
[00123456] Identyfikacja numeru materiału
Status Identyfikacja wyświetlanego tekstu /		komunikatu (na wyświetlaczu)

Tabela 3: Ogólne symbole

Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

■ Błędna naprawa części elektrycznych może spowodować porażenie prądem elektrycznym!
■ Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej.
- Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Ryzyko zranienia o ostre krawędzie!

■ Używać rękawic ochronnych.

Ryzyko zmiażdżenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy

■ Stosować obuwie ochronne.
■ Zabezpieczyć ciężkie elementy przed upadkiem.
■ Nie dotykać ruchomych elementów podczas pracy urządzenia.

Zagrożenie dla bezpieczeństwa użytkowania i działania urządzenia!

■ Używać tylko oryginalnych części zamiennych.

Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)!

- Nie dotykać modułów, włącznie ze złączami i ścieżkami przewodzącymi.

Narzędzia i pomoce techniczne

Przeznaczenie Detale Zdjęcia
Tkanina ochronna[00342013]	60 cm x 50 cm
Torx Bit TX20[00340865]	6,3 mm (1/4")
Narzędzie specjalne[00342180]

Naprawy

4.1 Wymiana uszczelki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.1.1 Demontaż uszczelki drzwiczek

1. Poluzować uszczelkę drzwiczek w rowku w prawym i lewym narożniku.

1. Wyciągnąć uszczelkę drzwiczek z rowka.

Uszczelka drzwiczek została zdemontowana.

4.1.2 Montaż uszczelki drzwiczek

	Grubość nowej uszczelki drzwiczek może się nieco różnić od grubości starej uszczelki drzwiczek. Nie ma to wpływu na jakość zamykania drzwiczek i i działanie urządzenia.
	Jeżeli urządzenie posiada regulowane zawiasy lub elementy mocujące zawiasów, można przy ich użyciu regulować sposób zamykania drzwiczek.
	Małe boczne otwory w uszczelce drzwiczek są elementami funkcyjnymi (zapewniają wentylację). Nie stanowią one wad produkcyjnych.

Naprawy

1. Skontrolować rowek uszczelki pod kątem uszkodzeń.

1. ⑨ Jeżeli rowek uszczelki jest uszkodzony.

2. Skontaktować się z serwisem.

3. i Lekka deformacja uszczelki drzwiczek jest normalna i nie wpływa na jej funkcję. Zaleca się wyprostowanie uszczelki drzwiczek przed jej zamocowaniem w urządzeniu.

Ogrzać uszczelkę drzwiczek suszarką do włosów lub nadać jej żądany kształt rękami.

1. Wcisnąć narożniki uszczelki do rowka u dołu i u góry.

1. Krok po kroku wcisnąć uszczelkę do rowka na całym obwodzie.

Uszczelka drzwiczek została zamontowana.

Naprawy

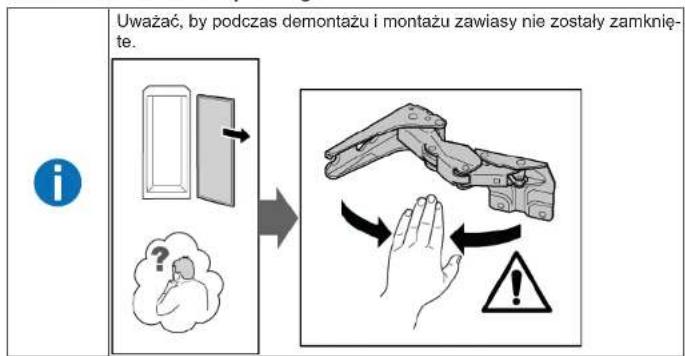

4.2 Wymiana zawiasu płaskiego

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały wymontowane drzwiczki mebla. Patrz instrukcja montażu.
Drzwiczki są otwarte.

4.2.1 Demontaż zawiasu płaskiego

1. Wyjąć dwie osłony zawiasów.


1. 1. Poluzować cztery śruby (1).
2. Wysunąć i wyjąć drzwiczki

1. 1. Wykręcić cztery śruby (1).
2. Wyjąć zawiasy (2).

Zawiasy są wymontowane.

4.2.2 Montaż zawiasu płaskiego

▶ Montaż w odwrotnej kolejności.

Naprawy

4.3 Wymiana zawiasu suwakowego

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Cieżkie, nieporęczne urządzenia!

Kontuzje mięśni i pleców

• Czynność demontażu drzwiczek urządzenia powinna być wykonywana tylko przez wyszkolonych techników.
  Przemieszczenie urządzenia wymaga udziału dwóch osób.
  Używać tylko odpowiednich narzędzi i sprzętu.

Ostre krawędzie!

Rany ciete

Zawsze używaj rękawic ochronnych.

Niebezpieczeństwo spadnięcia części po wykręcenu śrub!

Zranienie przez spadające części

Zabezpieczyć część przed spadnięciem.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi.

Zabezpieczyć część przed spadnięciem.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki mebla zostały odlączone od drzwiczek urządzenia. Patrz instrukcja montażu.

4.3.1 Demontaż zawiasu suwakowego

1. Wykręcić dwie śruby (1).
2. Wyjąć zawias górny (2).
3. Wyjąć drzwiczki (3).
4. Wykręcić dwie śruby (4).
5. Wyjąć zawias dolny (5).

Zawiasy są wymontowane.

4.3.2 Montaż zawiasu suwakowego

▶ Montaż w odwrotnej kolejności.

Naprawy

4.4 Wymiana półki

Warunek:

Drzwiczki są otwarte.

4.4.1 Demontaż półki

Wyciągnąć półkę.

▶ Montaż w odwrotnej kolejności.

Naprawy

4.5 Wymiana półki komory zamrażarki

Warunek:

Drzwiczki są otwarte.

4.5.1 Demontaż półki komory zamrażarki

Wyciągnąć półkę komory zamrażarki.

Półka komory zamrażarki zostałaione.

4.5.2 Montaż półki komory zamrażarki

▶ Montaż w odwrotnej kolejności.

Naprawy

4.6 Wymiana pojemnika na mrożoną żywność

Warunek:

Drzwiczki są otwarte.

4.6.1 Demontaż pojemnika na mrożoną żywność

1. Wyciągnąć pojemnik na mrożoną żywność do końca (1).
2. Wyjąć pojemnik na mrożoną żywność (2).

Pojemnik na mrożoną żywność został wyjęty.

4.6.2 Montaż pojemnika na mrożoną żywność

▶ Montaż w odwrotnej kolejności.

Naprawy

4.7 Wymiana oświetlenia punktowego LED

Pomoce specjalne

Narzędzie specjalne [00342180]
Śrubokręt z końcówka płaską Końcówka 2,4 mm x 0,4 mm x
60 mm, w zestawie [00341820]

Urządzenie posiada bezobstugowe oświetlenie LED.

Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!
Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

• Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.
  Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!
Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠ WAŻNE

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.
Z komory chłodziarki zostały wyjęte półki.

4.7.1 Demontaż oświetlenia punktowego LED

1. Odblokować pokrywę oświetlenia punktowego LED.

1. Pociągnąć pokrywę oświetlenia punktowego LED do wewnątrz, jednocześnie popychając ją do przodu.

1. Odłączyć moduł oświetlenia punktowego LED.

1. Rozłączyć złącze elektryczne oświetlenia punktowego LED.

Oświetlenie punktowe LED zostało wymontowane.

4.7.2 Montaż oświetlenia punktowego LED

▶ Montaż w odwrotnej kolejności.

4.1.1 Odoberanie tesnenia dvierok 311

4.1.2 Montáž tesnenia dvierok....311

4.1.1 Odoberanie tesnenia dvierok

Tesnenie dvierok je odobraté.

4.1.2 Montáž tesnenia dvierok
