GI31NACE0 - Saldētava SIEMENS - Bezmaksas lietošanas instrukcija

Produkta veids	Saldētava
Zīmols	Siemens
Modelis	GI31NACE0
Izmēri (aptuveni)	1860 x 600 x 650 mm (A x P x D)
Svars (aptuveni)	70 kg
Barošanas avots	220-240 V, 50 Hz
Apgaismojums	Bezapkopes LED punktveida gaisma
Eņģu veidi	Plakanā eņģe un bīdāmā eņģe (nomaināma)
Durvju blīve	Nomaināma, ar ventilācijas caurumiem
Plaukti	Saldētavas nodalījuma plaukts un galvenais plaukts (noņemami)
Saldētas pārtikas trauks	Nomaināms
Rezerves daļu pieejamība	Durvju blīve, eņģes, plaukti, saldētas pārtikas trauks, LED punktveida gaisma
Remontspēja	Patērētājs remontējams ar oriģinālām rezerves daļām; tiek nodrošināti drošības norādījumi
Remontam nepieciešamie instrumenti	Torx uzgrieznis TX20, rievu skrūvgriezis (2.4 mm x 0.4 mm), speciāls instruments [00342180]
Drošības pasākumi	Atvienojiet strāvu 60 sekundes pirms remonta; valkājiet aizsargcimdus; izmantojiet oriģinālās daļas
Enerģijas efektivitātes klase	Nav norādīts rokasgrāmatā

Bieži uzdotie jautājumi - GI31NACE0 SIEMENS

Kā nomainīt durvju blīvi manā Siemens GI31NACE0 saldētavā?

Lai nomainītu durvju blīvi, vispirms atbrīvojiet to no rievas labajā un kreisajā stūrī. Izvelciet blīvi pilnībā. Pārbaudiet rievu bojājumiem. Ja tā ir bojāta, sazinieties ar klientu apkalpošanas dienestu. Uzstādīšanai sasildiet jauno blīvi ar matu žāvētāju vai karstu ūdeni, pēc tam iespiediet stūrus rievā un pakāpeniski iespiediet visu blīvi rievā. Pārliecinieties, ka ir nelieli sānu caurumi (ventilācija).

Kādi instrumenti nepieciešami GI31NACE0 saldētavas remontam?

Galvenie nepieciešamie instrumenti ir Torx uzgrieznis TX20 (6.3 mm / 1/4 collas) eņģēm, un rievu skrūvgriezis (asmens 2.4 mm x 0.4 mm) kopā ar speciālo instrumentu [00342180] LED punktveida gaismai. Var izmantot arī aizsargdrānu.

Kā nomainīt plakano eņģi manā Siemens saldētavā?

Vispirms atvienojiet ierīci no strāvas un noņemiet mēbeļu durvis, ja tādas ir. Pārliecinieties, ka durvis ir atvērtas. Noņemiet eņģu pārsegus, atskrūvējiet četras skrūves, izbīdiet durvis, pēc tam noņemiet četras skrūves, kas tur eņģes. Noņemiet eņģes. Uzstādiet pretējā secībā.

Vai es pats varu nomainīt LED gaismu saldētavā?

Jā, bet uzmanīgi. LED punktveida gaisma ir bezapkopes, bet nomaināma. Atvienojiet strāvu uz 60 sekundēm. Noņemiet vāku, atbrīvojot un velkot to uz iekšu/uz priekšu. Atvienojiet moduli un atvienojiet elektrisko savienojumu. Uzstādiet pretējā secībā. Ja neesat pārliecināts, sazinieties ar kvalificētu elektriķi.

Kā noņemt saldētavas nodalījuma plauktu?

Atveriet durvis un pilnībā izvelciet saldētavas nodalījuma plauktu. Pēc tam to var noņemt. Lai uzstādītu, iespiediet to atpakaļ.

Kādi drošības pasākumi jāievēro pirms saldētavas remonta?

Vienmēr atvienojiet ierīci no elektrotīkla vismaz 60 sekundes pirms jebkāda remonta sākšanas. Valkājiet aizsargcimdus, lai izvairītos no iegriezumiem no asām malām. Izmantojiet tikai oriģinālās rezerves daļas, lai saglabātu drošību un funkcionalitāti. Elektriskajiem komponentiem pēc remonta veiciet drošības pārbaudi.

Kā nomainīt saldētas pārtikas trauku?

Atveriet durvis, izvelciet saldētas pārtikas trauku pilnībā ārā, pēc tam paceliet to, lai noņemtu. Lai uzstādītu, bīdiet to atpakaļ, līdz tas nofiksējas.

Durvju blīvei ir mazi caurumi – vai tas ir defekts?

Nē, mazi sānu caurumi durvju blīvē ir funkcionāli un nepieciešami ventilācijai. Tie nav ražošanas defekti.

Vai pēc durvju blīves nomaiņas var regulēt eņģi?

Jā, ja jūsu ierīcei ir regulējamas eņģes vai eņģu stiprinājumi, pēc blīves nomaiņas varat optimizēt aizvēršanos. Skatiet uzstādīšanas instrukcijas eņģu regulēšanai.

Kur es varu atrast oriģinālās rezerves daļas GI31NACE0?

Oriģinālās rezerves daļas ir pieejamas Siemens klientu apkalpošanas dienestā vai pilnvarotos tirgotājos. Izmantojiet tikai oriģinālās daļas, lai nodrošinātu drošību un pareizu darbību.

LIETOŠANAS INSTRUKCIJA GI31NACE0 SIEMENS

Informācija par remontu - Saldētava

i Par šo dokumentu.... 211

1.1 Būtiska informācija 211

1.1.1 Mērkis 211

1.2 Simbolu skaidrojums.... 211

1.2.1 Bīstamības līmeni 211

1.2.2 Bīstamības simboli.... 211

1.2.3 Brīdinājumu struktūra 212

1.2.4 Vispārīgie simboli.... 212

Drošība....213

2.1 Vispārējie drošības norādījumi 213

2.1.1 Visām mājsaimniecības ierīcēm.... 213

Piederumi un palīglīdzekli.... 214

Remonts 215

4.1 Durvju blīvslēga nomaina....215

4.1.1 Durvju blīvslēga nonemšana.... 215

4.1.2 Durvju blīvslēga uzstādīšana 215

4.2 Plakanās viras nomaiņa.... 218

4.2.1 Plakanās viras nonemśana.... 218

4.2.2 Plakanās viras uzstādīśana 219

4.3 Slīdošās viras nomaina....220

4.3.1 Slīdošās viras nonemšana.... 220

4.3.2 Slīdošās viras uzstādīšana 220

4.4 Plaukta nomaina....221

4.4.2 Plaukta uzstādīšana.... 221

4.5 Saldētavas nodalījuma plaukta nomaiņa 222

4.5.1 Saldētavas nodalījuma plaukta izņemšana 222

4.5.2 Saldētavas nodalījuma plaukta uzstādīšana 222

4.6 Saldētās pārtikas tvertnes nomaina 223

4.6.1 Saldētās pārtikas tvertnes izņemšana 223

4.6.2 Saldētās pārtikas tvertnes uzstādīšana 223

4.7 LED starmeša nomaina.... 224

4.7.2 LED starmeša uzstādīšana.... 225

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērkis

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdināju-mi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Bridinājuma paziņojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Bridinājuma paziņojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Bridinājuma paziņojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Bridinājuma paziņojuma neievērošanas rezultātā var rasties kaitējums īpašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
		Vispārējs brīdinājuma paziņojums
		Elektriskā sprieguma radīts ap-draudējums
		Sprādzienbīstamības risks
		Griezumu bīstamība
		Saspiešanas bīstamība

i Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standar-tizēta struktūra.

BİSTAMI

Bīstamības veids un avots!

lespējamās sekas, kas rodas, neievērojot bīstamības paziņojumu / brīdinājumu.

Bīstamības novēršanas pasākumi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzimē elektrotrieciena risku, ko rada spriegumaktīvas detalas. Ir norādīts bīstamības novēršanas pasākums.

BİSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektotrieciens

- Atvienojet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
	Īpašu ieteikumu apzīmējums (teksts un/ val grafika)
	Vienkāršu ieteikumu apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo rīku apzīmējums
	Nepieciešamo priekšnosacījumu apzīmējums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
[Sākt] Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums	(iekārtas displejā)

Tabula 3: Vispāñigie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu dalu dēll

• Ja remonts, kas skar elektriskās daļas, ir veikts klūdaini, pastāv elektrotrieciena risks!
  ■ lerīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēl!

■ Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

■ Valkājiet aizsargapavus.
■ Nostipriniet smagas detaļas, lai tās nenokristu.
■ Neievietojiet kermana daļas kustīgās detaļās.

lerīces drošības / darbības traucējuma risks!

■ Izmantojiet tikai originālās rezerves daļas.
Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks!
■ Neaiztieciet modułus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekli

Apzimējums Sikāka informācija Attēli
Aizsargdrāna[00342013]	60 cm x 50 cm
Torx uzgalis TX20[00340865]	6,3 mm (1/4")
īpašs darbarīks[00342180]

Remonts

4.1 Durvju blīvslēga nomaina

Prasība:

Durvīm ir jābūt atvērtām.

4.1.1 Durvju blīvslēga noņemšana

1. Atbrīvojiet durvju blīvslēgu no rievas labajā un kreisajā pusē.

1. Izvelciet durvju blīvslēgu no rievas.

Durvju blīvslēgs ir nonemts.

4.1.2 Durvju blīvslēga uzstādīšana

	Jaunā durvju blīvslēga biezums var mazliet atškirties no vecā durvju blīvslēga biezuma. Tas neietekmē aizvēršanos un darbību ilgterminā.
	Ja ierīces viras var regulēt vai tai ir viru savienojumi, vēlāk aizvēršanos var pielāgot.
	Mazie caurumi durvju blīvslēga sānos ir funkcionāli (nodrošina ventilāci-ju). Tie nav ražošanas defekti.

Remonts

1. Pārbaudiet, ka blīvslēga rieva nav bojāta.

1. if Ja blīvslēga rieva ir bojāta

Sazinieties ar klientu apkalpošanas dienesta pārstāvi.

3.

Durvju blīvslēgs var būt mazliet deformējies, kas neietekmē tā darbību. Pirms durvju blīvslēgu ieliek ierīcē, to ir ieteicams iztaisnot.

Sasildiet durvju blīvslēgu ar matu fēnu vai karstā ūdenī un ar rokām atjaunojiet tā formu.

1. Iespiediet blīvslēga augšējos un apakšējos stūrus rievā.

1. Pakāpeniski iespiediet visu blīvslēgu rievā.

Durvju blīvslēgs ir uzstādīts.

Remonts

4.2 Plakanās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
Mēbeles durvīm ir jābūt noņemtām. Skatiet uzstādīšanas instrukciju.
√ Durvīm ir jābūt atvērtām.

4.2.1 Plakanās viras noņemšana

1. Nonemiet abus viras pârsegus.


1. 1. Atskrūvējiet četras skrūves (1).
2. Durvis izvelciet un nonemiet (

4.2.2 Plakanās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.3 Slīdošās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
Mēbeles durvis un ierīces durvis ir atvienotas. Skatiet uzstādīšanas instrukciju.

4.3.1 Slīdošās viras noņemšana

1. Izskrūvējiet abas skrūves (1).
2. Nonemiet augšējo viru (2).
3. Nonemiet durvis (3).
4. Izskrūvējiet abas skrūves (4).
5. Nonemiet apakšējo viru (5).

4.3.2 Slīdošās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.4 Plaukta nomaina

Prasība:

Durvīm ir jābūt atvērtām.

4.4.2 Plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.5 Saldētavas nodalijuma plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.5.1 Saldētavas nodalījuma plaukta izņemšana

- Izvelciet saldētavas nodalījuma plauktu.

Saldētavas nodalījuma plaukts ir izņemts.

4.5.2 Saldētavas nodalījuma plaukta uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.6 Saldētās pārtikas tvertnes nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

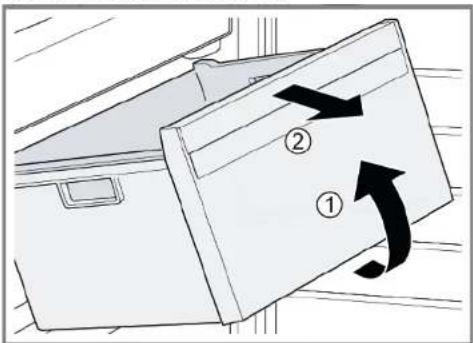

4.6.1 Saldētās pārtikas tvertnes izņemšana

1. Pilnībā izvelciet saldētās pārtikas tvertni (1).
2. Iznemiet saldētās pārtikas tvertni (2).

Saldētās pārtikas tvertne ir izņemta.

4.6.2 Saldētās pārtikas tvertnes uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.7 LED starmeša nomaiņa

Speciāli rīki:

Ipašs darbarīks [00342180]
Plakanais skrūvgriezis Izmērs: 2,4 mm x 0,4 mm x 60 mm, komplektā [00341820]

lericē ir LED gaismeklis, kam nav jāveic apkope. Šo gaismekli dríkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarots tehnikis!

BİSTAMI

Elektrotrieciena risks spriegumaktīvu dalu dēl!

Dzīvības apdraudējums nepareiza remonta izraisīta elektrotrieciena dēl

Elektriskās dalas ir järemontē kvalificētam elektrikim.
Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

BİSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

ESIET PIESARDZİGI

Asas malasi

Grieztas brüces

Lietojiet aizsargcimdus

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.
Ledusskapja nodalijuma plauktiem ir jābūt izņemtiem.

4.7.1 LED starmeša noņemšana

1. Atbrīvojiet LED starmeša pārsegu.

1. LED starmeša pärsegu vienlaikus velciet uz iekšu un prom no sienas.

4.7.2 LED starmeša uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.
