Produkta veids	Saldētava
Zīmols	Siemens
Modelis	KI86VVFF0
Enerģijas klase	E
Lietderīgā ietilpība	250 L
Izmēri (A x P x D)	177 x 54 x 55 cm
Neto svars	70 kg
Trokšņa līmenis	38 dB
Barošana	220-240 V, 50 Hz
Jauda	100 W
Regulējama temperatūra	no -18 °C līdz -24 °C
Saldēšanas jauda	10 kg/24 h
Darbības laiks pārtraukuma gadījumā	15 h
Nodalījumi	Atvilktnes, plauktiņi, ledus trauks
Apgaismojums	LED
Funkcijas	Super sasaldēšana, atvērtu durvju trauksme
Apkope	Manuāla atkausēšana, periodiska iekšpuses tīrīšana
Pieejamās rezerves daļas	Durvju blīve, eņģes, plauktiņi, trauciņi, LED apgaismojums
Salabojamība	Remonts iespējams patērētājam saskaņā ar norādījumiem
Uzstādīšana	Brīvi stāvošs (integrējams iespējams)

Bieži uzdotie jautājumi - KI86VVFF0 SIEMENS

Kā noregulēt temperatūru manā Siemens KI86VVFF0 saldētavā?

Izmantojiet vadības paneli. Nospiediet pogu Temp, lai parādītu pašreizējo temperatūru. Nospiediet vēlreiz, lai iestatītu vēlamo vērtību (parasti -18 °C). Temperatūra mainās pakāpeniski. Pagaidiet dažas stundas, lai temperatūra stabilizētos.

Kā atkausēt manu saldētavu?

Atvienojiet ierīci un izņemiet visus pārtikas produktus. Atstājiet durvis vaļā, lai ledus izkustu. Novietojiet dvieļus ūdens uzsūkšanai. Nekad neskrāpējiet ledu ar asiem priekšmetiem. Noslaukiet iekšpusi ar mīkstu drānu pirms atkārtotas pievienošanas un pārtikas ievietošanas.

Kā tīrīt saldētavas iekšpusi?

Atvienojiet ierīci. Izņemiet visus pārtikas produktus un piederumus. Notīriet iekšējās virsmas ar mīkstu drānu, kas samērcēta siltā ūdenī un maigā mazgāšanas līdzeklī. Noskalojiet un rūpīgi nosusiniet. Neizmantojiet abrazīvus līdzekļus vai šķīdinātājus.

Kā nomainīt durvju blīvi?

Atveriet durvis. Izņemiet veco blīvi no rievas. Ievietojiet jauno blīvi, sākot no stūriem. Pārliecinieties, ka rieva nav bojāta. Ja nepieciešams, sasildiet blīvi ar matu žāvētāju, lai atvieglotu ievietošanu. Pakāpeniski bīdiet blīvi rievā.

Kāpēc mana saldētava trokšņo?

Parastie trokšņi ietver kompresora dūkoņu, vieglu vārstu klikšķēšanu un aukstumaģenta burbuļošanu. Ja troksnis ir pārmērīgs, pārbaudiet, vai ierīce ir līdzena un nesaskaras ar apkārtējām mēbelēm. Skuvēšanas troksnis var norādīt uz ventilatora problēmu.

Ko darīt, ja LED apgaismojums vairs nedarbojas?

LED apgaismojumu var nomainīt tikai kvalificēts tehniķis. Sazinieties ar Siemens pēcpārdošanas servisu. Nemēģiniet to labot pats, jo tas rada elektrošoka risku. Pirms jebkādas iejaukšanās atvienojiet ierīci.

Kā nomainīt atvilktni vai plauktiņu?

Lai izņemtu atvilktni, velciet to pilnībā uz priekšu, pēc tam viegli paceliet, lai atbrīvotu no sliedēm. Plauktiņam paceliet to priekšā un velciet pret sevi. Ievietojiet jauno komponentu, pareizi pozicionējot sliedes, un bīdiet līdz galam.

Kāda ir šī modeļa saldēšanas jauda?

Saldēšanas jauda ir aptuveni 10 kg svaigu pārtikas produktu 24 stundās atkarībā no uzstādīšanas un lietošanas apstākļiem. Optimālai sasaldēšanai nepārsniedziet šo daudzumu un ievērojiet instrukciju norādījumus.

Cik ilgi pārtikas produkti uzglabājas saldētavā?

Uzglabāšanas ilgums atkarīgs no pārtikas veida. Parasti: maltā gaļa 3-4 mēneši, vista 9-12 mēneši, zivis 3-6 mēneši, augļi un dārzeņi 8-12 mēneši. Rūpīgi iepakojiet pārtiku hermētiski un uzturiet nemainīgu -18 °C temperatūru.

Kā apgriezt durvju atvēršanas virzienu?

Šī instrukcija neapraksta durvju apgriešanu. Ieteicams sazināties ar kvalificētu uzstādītāju vai Siemens pēcpārdošanas servisu, lai veiktu šo darbību. Varat arī konsultēties ar pilno uzstādīšanas instrukciju, kas pieejama tiešsaistē.

LIETOŠANAS INSTRUKCIJA KI86VVFF0 SIEMENS

Informācija par remontu - Dzesēšanas un saldēšanas kombinācija

i Par šo dokumentu.... 315

1.1 Būtiska informācija 315

1.1.1 Mérkis 315

1.2 Simbolu skaidrojums....315

1.2.1 Bīstamības līmeni 315

1.2.2 Bīstamības simboli 315

1.2.3 Brīdinājumu struktūra 316

1.2.4 Vispārīgie simboli....316

Drošība....317

2.1 Vispārējie drošības norādījumi 317

2.1.1 Visām mājsaimniecības ierīcēm....317

Piederumi un palīglīdzekli 318

Remonts 319

4.1 Durvju blīvslēga nomaina.... 319

4.1.1 Durvju blīvslēga nonemšana.... 319

4.1.2 Durvju blīvslēga uzstādīšana 319

4.2 Plakanās viras nomaiņa.... 322

4.2.1 Plakanās viras nonemśana 322

4.2.2 Plakanās viras uzstādīśana 324

4.3 Slidošas viras nomaina.... 325

4.3.1 Slīdošās viras nonemšana.... 325

4.3.2 Slīdošās viras uzstādīšana 326

4.4 Durvju plaukta nomaina 327

4.4.1 Durvju plaukta nonemšana 327

4.4.2 Durvju plaukta uzstādīšana.... 327

4.5 Plaukta nomaiņa....328

4.5.1 Plaukta iznemšana....328

4.5.2 Plaukta uzstādīšana....328

4.6 Izvelkamā plaukta nomaina.... 329

4.6.1 Izvelkamā plaukta izņemšana 329

4.6.2 Izvelkamā plaukta uzstādīšana 329

4.7 Saldētavas nodalījuma plaukta nomaina 330

4.7.1 Saldētavas nodalījuma plaukta izņemšana 330

4.7.2 Saldētavas nodalījuma plaukta uzstādīšana 330

4.8 Saldētās pārtikas tvertnes nomaina....331

4.8.1 Saldētās pārtikas tvertnes izņemšana.... 331

4.8.2 Saldētās pārtikas tvertnes uzstādīšana.... 331

4.9 Auglu un dârzenu tvertnes nomaiña 332

4.9.1 Auglu un dârzenu tvertnes iznemšana 332

4.9.2 Auglu un dārzenu tvertnes uzstādīsana 332

4.10 Starplikas un auglu un dārzenu tvertnes vāka nomaiņa 333

4.10.1 Starplikas iznemšana un auglu un dârzenu tvertnes vâka noņemša-

na....333

4.10.2 Starplikas un auglu un dârzenu tvertnes vâka uzstâdîšana .... 333

4.11 Svaiguma saglabāšanas tvertnes nomaiņa.... 334

4.11.1 Svaiguma saglabāšanas tvertnes izņemšana 334

4.11.2 Svaiguma saglabāšanas tvertnes uzstādīšana 334

4.12 Izvelkamās tvertnes nomaina.... 335

4.12.1 Izvelkamās tvertnes izņemšana.... 335

4.12.2 Izvelkamās tvertnes uzstādīšana.... 335

4.13 LED starmeša nomaiņa 336

4.13.1 LED starmeša nonemšana.... 336

4.13.2 LED starmeša uzstādīšana 337

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērkis

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdināju-mi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Bridinājuma paziņojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Bridinājuma paziņojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Bridinājuma paziņojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Bridinājuma paziņojuma neievērošanas rezultātā var rasties kaitējums īpašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
	Vispārējs brīdinājuma paziņojums
	Elektriskā sprieguma radīts ap-draudējums
	Sprādzienbīstamības risks
	Griezumu bīstamība
	Saspiešanas bīstamība

i Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standar-tizēta struktūra.

BİSTAMI

Bīstamības veids un avots!

lespējamās sekas, kas rodas, neievērojot bīstamības paziņojumu / brīdinājumu.

Bīstamības novēršanas pasākumi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detalas. Ir norādīts bīstamības novēršanas pasākums.

BİSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektotrieciens

- Atvienojet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
	Īpašu ieteikumu apzīmējums (teksts un/ val grafika)
	Vienkāršu ieteikumu apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo rīku apzīmējums
	Nepieciešamo priekšnosacījumu apzīmējums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
[Sākt] Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums	(iekārtas displejā)

Tabula 3: Vispāñigie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu dalu dēll

• Ja remonts, kas skar elektriskās daļas, ir veikts klūdaini, pastāv elektrotrieciena risks!
  ■ lerīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēl!

■ Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

■ Valkājiet aizsargapavus.
■ Nostipriniet smagas detaļas, lai tās nenokristu.
■ Neievietojiet kermana daļas kustīgās detalās.

lerīces drošības / darbības traucējuma risks!

■ Izmantojiet tikai originālās rezerves daļas.
Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks!
■ Neaiztieciet modułus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekli

Apzimējums Sikāka informācija Attēli
Aizsargdrāna[00342013]	60 cm x 50 cm
Torx uzgalis TX20[00340865]	6,3 mm (1/4")
īpašs darbarīks[00342180]

Remonts

4.1 Durvju blīvslēga nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.1.1 Durvju blīvslēga noņemšana

1. Atbrīvojiet durvju blīvslēgu no rievas labajā un kreisajā pusē.

1. Izvelciet durvju blīvslēgu no rievas.

Durvju blīvslēgs ir nonemts.

4.1.2 Durvju blīvslēga uzstādīšana

	Jaunā durvju blīvslēga biezums var mazliet atškirties no vecā durvju blīvslēga biezuma. Tas neietekmē aizvēršanos un darbību ilgterminā.
	Ja ierīces viras var regulēt vai tai ir viru savienojumi, vēlāk aizvēršanos var pielāgot.
	Mazie caurumi durvju blīvslēga sānos ir funkcionāli (nodrošina ventilāci-ju). Tie nav ražošanas defekti.

Remonts

1. Pārbaudiet, ka blīvslēga rieva nav bojāta.

1. if Ja blīvslēga rieva ir bojāta

Sazinieties ar klientu apkalpošanas dienesta pārstāvi.

3.

Durvju blīvslēgs var būt mazliet deformējies, kas neietekmē tā darbību. Pirms durvju blīvslēgu ieliek ierīcē, to ir ieteicams iztaisnot.

Sasildiet durvju blīvslēgu ar matu fēnu vai karstā ūdenī un ar rokām atjaunojiet tā formu.

1. Iespiediet blīvslēga augšējos un apakšējos stūrus rievā.

1. Pakāpeniski iespiediet visu blīvslēgu rievā.

Durvju blīvslēgs ir uzstādīts.

Remonts

4.2 Plakanās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
Mēbeles durvīm ir jābūt noņemtām. Skatiet uzstādīšanas instrukciju.
√ Durvīm ir jābūt atvērtām.

4.2.1 Plakanās viras nonemšana

1. Nonemiet četrus viras pärsegus.


1. 1. Atskrūvējiet četras skrūves (1).

2. Augšējās durvis izvelciet un nonemiet (2).

1. 1. Izskrūvējiet četras skrūves (1).

2. Nonemiet viras (2).

1. 1. Atskrūvējiet četras skrūves (1).

2. Apakšējās durvis izvelciet un nonemiet (2).

1. 1. Izskrūvējiet četras skrūves (1).

2. Nonemiet viras (2).

Apakšējo durvju viras ir noņemtas.

Remonts

4.2.2 Plakanās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.3 Slīdošās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
Mēbeles durvis un ierīces durvis ir atvienotas. Skatiet uzstādīšanas instrukciju.

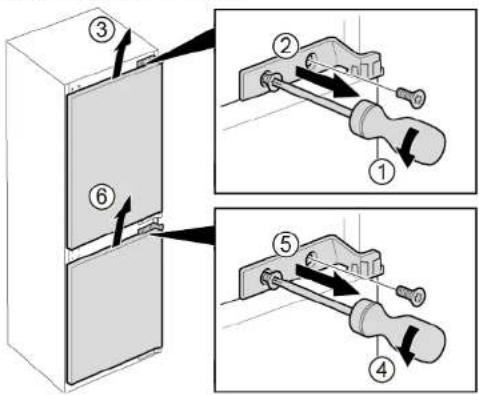

4.3.1 Slīdošās viras noņemšana

1. 1. Izskrūvējiet abas skrūves (1).

2. Nonemiet augšējo durvju augšējo viru (2).

3. Nonemiet augšējās durvis (3)
4. Izskrūvējiet abas skrūves (4).
5. Nonemiet apakšējo durvju augšējo viru (5).
6. Nonemiet apakšējās durvis (6).

1. 1. Izskrūvējiet četras skrūves (1).
2. Noņemiet apakšējās viras (2)

4.3.2 Slīdošās viras uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.4 Durvju plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.4.1 Durvju plaukta noņemšana

▶ Paceliet durvju plauktu uz augšu.

Durvju plaukts ir nonemts.

4.4.2 Durvju plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.5 Plaukta nomaiņa

Prasība:

Durvīm ir jābūt atvērtām.

4.5.2 Plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.6 Izvelkamā plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.6.1 Izvelkamā plaukta izņemšana

1. Velciet izvelkamo plauktu uz āru, līdz aizturis atbrīvojas.

1. Izvelkamo plauktu nolaidiet un sasveriet uz sāniem, lai izņemtu.

2. Izvelkamais plaukts ir iznemts.

4.6.2 Izvelkamā plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.7 Saldētavas nodalijuma plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.7.1 Saldētavas nodalījuma plaukta izņemšana

- Izvelciet saldētavas nodalījuma plauktu.

Saldētavas nodalījuma plaukts ir izņemts.

4.7.2 Saldētavas nodalījuma plaukta uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.8 Saldētās pārtikas tvertnes nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

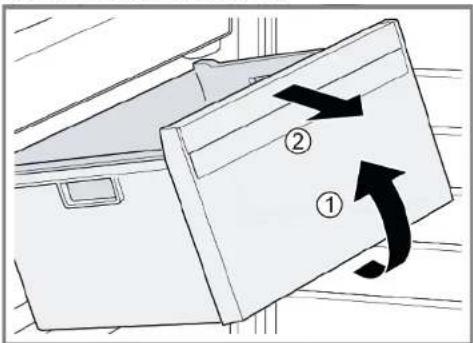

4.8.1 Saldētās pārtikas tvertnes izņemšana

1. Pilnībā izvelciet saldētās pārtikas tvertni (1).
2. Iznemiet saldētās pārtikas tvertni (2).

Saldētās pārtikas tvertne ir izņemta.

4.8.2 Saldētās pārtikas tvertnes uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

√ Durvīm ir jābūt atvērtām.

4.9.1 Auglu un dârzenu tvertnes iznemšana

1. Pilnībā izvelciet tvertni (1).

2. Iznemiet tvertni (2).

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.10 Starplikas un auglu un dârzenu tvertnes vâka nomaina

Prasība:

Durvīm ir jābūt atvērtām.

4.10.1 Starplikas iznemšana un auglu un dârzenu tvertnes vâka noņemšana

1. Iznemiet no starplikas stikla plâksni.

1. Izņemiet auglu un dārzeņu tvertni.→332

2. 1. Nospiediet sviru starplikas apakšā abās pusēs (1).
3. Velciet starpliku uz priekšu (2).

→ Auglu un dārzenu tvertnes vāks ir nonemts.

4.10.2 Starplikas un auglu un dârzenu tvertnes vâka uzstâdîšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.11 Svaiguma saglabāšanas tvertnes nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.11.1 Svaiguma saglabāšanas tvertnes izņemšana

1. Sagāziet svaiguma saglabāšanas tvertni uz priekšu (1).
2. Izņemiet svaiguma saglabāšanas tvertni (2).

Svaiguma saglabāšanas tvertne ir iznemta.

4.11.2 Svaiguma saglabāšanas tvertnes uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.12 Izvelkamās tvertnes nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.12.1 Izvelkamās tvertnes izņemšana

1. Sagaziet izvelkamo tvertni uz priekšu (1).
2. Iznemiet izvelkamo tvertni (2).

Izvelkamā tvertne ir izņemta.

4.12.2 Izvelkamās tvertnes uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.13 LED starmeša nomaina

Speciāli rīki:

Ipašs darbarīks [00342180]
Plakanais skrūvgriezis Izmērs: 2,4 mm x 0,4 mm x 60 mm, komplektā [00341820]

lericē ir LED gaismeklis, kam nav jäveic apkope. Šo gaismekli dríkst remontët tikai klientu apkalpošanas dienesta pärstāvis vai pilnvarots tehnikis!

BİSTAMI

Elektrotrieciena risks spriegumaktīvu dalu dēl!

Dzīvības apdraudējums nepareiza remonta izraisīta elektrotrieciena dēl

Elektriskās dalas ir järemontē kvalificētam elektrikim.
Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

BİSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

ESIET PIESARDZİGI

Asas malasi

Grieztas brüces

Lietojiet aizsargcimdus

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.
Ledusskapja nodalijuma plauktiem ir jābūt izņemtiem.

4.13.1 LED starmeša nonemšana

1. Atbrīvojiet LED starmeša pārsegu.

1. LED starmeša pärsegu vienlaikus velciet uz iekšu un prom no sienas.

4.13.2 LED starmeša uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.
