Toote tüüp	Sügavkülmik
Kaubamärk	Siemens
Mudel	KI86VVFF0
Energiaklass	E
Kasulik maht	250 L
Mõõtmed (K x L x S)	177 x 54 x 55 cm
Netokaal	70 kg
Müratase	38 dB
Toide	220-240 V, 50 Hz
Võimsus	100 W
Reguleeritav temperatuur	-18 °C kuni -24 °C
Külmutusvõimsus	10 kg/24 h
Töörikke korral autonoomia	15 h
Sektsioonid	Sahtlid, riiulid, jääkarp
Valgustus	LED
Funktsioonid	Superkülmutus, avatud ukse alarm
Hooldus	Käsitsi sulatamine, perioodiline sisepuhastus
Saadaval varuosad	Ukse tihend, hinged, riiulid, korvid, LED-valgustus
Remonditavus	Tarbijapoolsed remondid on võimalikud vastavalt juhistele
Paigaldus	Vabalt seisev (integreeritav võimalik)

Korduma kippuvad küsimused - KI86VVFF0 SIEMENS

Kuidas reguleerida oma Siemens KI86VVFF0 sügavkülmiku temperatuuri?

Kasutage juhtpaneeli. Vajutage nuppu Temp, et kuvada praegune temperatuur. Vajutage uuesti soovitud väärtuse seadmiseks (tavaliselt -18 °C). Temperatuur muutub sammude kaupa. Oodake mõni tund, et temperatuur stabiliseeruks.

Kuidas oma sügavkülmikut sulatada?

Ühendage seade vooluvõrgust lahti ja eemaldage kõik toiduained. Jätke uks lahti, et jää sulaks. Asetage rätikud vee imamiseks. Ärge kunagi kraapige jääd teravate esemetega. Pühkige sisemus pehme lapiga enne uuesti ühendamist ja toiduainete tagasipanekut.

Kuidas puhastada sügavkülmiku sisemust?

Ühendage seade vooluvõrgust lahti. Eemaldage kõik toiduained ja tarvikud. Puhastage sisepinnad pehme lapiga, mis on niisutatud soojas vees ja mahedas pesuvahendis. Loputage ja kuivatage hoolikalt. Ärge kasutage abrasiivseid ega lahustipõhiseid tooteid.

Kuidas vahetada ukse tihendit?

Avage uks. Võtke vana tihend soonest välja. Sisestage uus tihend alustades nurkadest. Veenduge, et soon pole kahjustatud. Vajadusel soojendage tihendit fööniga, et hõlbustada paigaldamist. Suruge tihend järk-järgult soonde.

Miks mu sügavkülmik müra teeb?

Tavaline müra hõlmab kompressori ühtlast suminat, ventiilide kerget klõbinat ja külmutusaine vulisemist. Kui müra on liiga tugev, kontrollige, kas seade on tasane ja ei puutu vastu ümbritsevat mööblit. Kriiskav heli võib viidata ventilaatoriprobleemile.

Mida teha, kui LED-valgustus enam ei tööta?

LED-valgustust saab vahetada ainult kvalifitseeritud tehnik. Võtke ühendust Siemensi klienditeenindusega. Ärge proovige seda ise parandada, sest see kujutab endast elektrilöögiohtu. Ühendage seade enne igasugust sekkumist vooluvõrgust lahti.

Kuidas vahetada sahtlit või riiulit?

Sahtli eemaldamiseks tõmmake see täielikult ettepoole, seejärel tõstke seda veidi, et see juhikutest vabastada. Riiuli puhul tõstke esiosa üles ja tõmmake enda poole. Sisestage uus osa, asetades juhikud õigesti ja lükates lõpuni.

Mis on selle mudeli külmutusvõimsus?

Külmutusvõimsus on umbes 10 kg värskeid toiduaineid 24 tunni jooksul, sõltuvalt paigaldus- ja kasutustingimustest. Optimaalseks külmutamiseks ärge ületage seda kogust ja järgige juhiseid.

Kui kaua säilivad toiduained sügavkülmikus?

Säilivusaeg sõltub toidu tüübist. Üldiselt: jahvatatud liha 3-4 kuud, kana 9-12 kuud, kala 3-6 kuud, puu- ja köögiviljad 8-12 kuud. Veenduge, et toidud on õhukindlalt pakendatud ja temperatuur püsib konstantselt -18 °C.

Kuidas pöörata ukse avanemissuunda?

See juhend ei kirjelda ukse ümberpööramist. Soovitatav on lasta seda teha kvalifitseeritud paigaldajal või Siemensi klienditeenindusel. Täieliku paigaldusjuhendi leiate veebist.

KASUTUSJUHEND KI86VVFF0 SIEMENS

1.2.2 Ohusümbolid 147

1.2.3 Hoiatuste struktuur 148

1.2.4 Üldised sümbolid.... 148

Ohutus.... 149

2.1 Üldised ohutusjuhised.... 149

2.1.1 Köik kodumasinad.... 149

Tööriistad ja abinõud.... 150

Remont....151

4.1 Uksetihendi vahetamine.... 151

4.2 Tasapinnalise hinge vahetamine 154

4.2.1 Tasapinnalise hinge eemaldamine 154

4.2.2 Tasapinnalise hinge paigaldamine 156

4.3 Lükandhinge vahetamine 157

4.3.1 Lükandhinge eemaldamine 157

4.3.2 Lükandhinge paigaldamine.... 158

4.4 Ukseraami vahetamine 159

4.4.1 Ukseraami eemaldamine 159

4.4.2 Ukseraami paigaldamine 159

4.5 Riiuli vahetamine 160

4.5.1 Riiuli eemaldamine.... 160

4.5.2 Riiuli paigaldamine....160

4.6 Laiendatava riuli vahetamine 16

4.6.1 Laiendatava riiuli eemaldamine.... 16

4.6.2 Laiendatava riiuli paigaldamine 16

4.7 Sügavkülmikuosa riiuli vahetamine 16

4.7.1 Sügavkülmikuosa riiuli eemaldamine.... 162

4.7.2 Sügavkülmikuosa riuli paigaldamine 162

4.8 Külmutatud toidu mahuti vahetamine.... 163

4.8.1 Külmutatud toidu mahuti eemaldamine 163

4.8.2 Külmutatud toidu mahuti paigaldamine 163

4.9 Puu- ja köögiviljamahuti vahetamine 164

4.9.1 Puu- ja köögiviljamahuti eemaldamine 164

4.9.2 Puu- ja köögiviljamahuti paigaldamine 164

4.10 Puu- ja köögiviljamahuti vaheseina ja katte vahetamine 165

4.10.1 Puu- ja köögiviljamahuti vaheseina ja katte eemaldamine 165

4.10.2 Puu- ja köögiviljamahuti vaheseina ja katte paigaldamine 165

4.11 Jahutusmahuti vahetamine.... 166

4.11.1 Jahutusmahuti eemaldamine.... 166

4.11.2 Jahutusmahuti paigaldamine.... 166

4.12 Laiendatava mahuti vahetamine 167

4.12.1 Laiendatava mahuti eemaldamine 167

4.12.2 Laiendalava mahuti paigaldamine 167

4.13 LED-kohtvalgusti vahetamine 168

4.13.1 LED-kohtvalgusti eemaldamine 168

4.13.2 LED-kohtvalgusti paigaldamine 169

i Selle dokumendiga seoses

1.1 Tähtis teave

1.1.1 Eesmärk

Need remondinõuanded toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötke ühendust meie klienditeenindusega. Meie vastutame kahjustus- te eest ainult siis, kui remondinõuandeid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutasemed

Ohutasemed koosnevad sümbolist ja märksönast. Märksöna viitab ohu raskusastmele.

Hoiatustase Tähendus
	OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
	HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
	ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI		Hoiatusteadete eiramine võib põhjustada varakahju.

Tabel 1: Ohutasemed

1.2.2 Ohusümbolid

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile. Selles dokumendis kasutatakse alljärgnevaid ohusümboleid.

Ohusümbol Tähendus
		Üldine ohuteade
		Elektripingest tingitud oht
		Plahvatusoht
		Lõikeoht
		Muljumisoht

i Selle dokumendiga seoses

Ohusümbol Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusümbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud väljanägemine ja standardiseeritud struktuur.

Ohu tüüp ja allikas!

Ohu/hoiatuse eiramise võimalikud tagajärjed.

- Meetmed ja ettevaatusabinõud ohu vältimiseks.

Alljärgnevas näiteks on näidatud hoiatust, millega hoiatatakse liikuvatest osadest tingitud elektrilöögiohu eest. Nimetatud on meedet ohu vältimiseks.

Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid.

Üld. sümbol Tähendus
	Erinõuande tunnus (tekst ja/või graafik)
	Lihtsa nõuande tunnus (ainult tekst)
	Videojuhendi lingi tunnus

Üld. sümbol Tähendus
	Vajalike tööriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
[Start]Klahvi või nupu tunnus
[00123456] Materjalinumbri tunnus
Olek Kuvatava teksti/akna tunnus (seadme ek-raanil)

Tabel 3: Üldised sümbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Köik kodumasinad

■ Elektriliste osade remondil tehtud vead võivad põhjustada elektrilööki!
■ Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist.
- Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

Teravatest servadest tingitud vigastusoht!

■ Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, törkeotsingu ja hoolduse käigus

■ Kandke turvakingi.
■ Kinnitage rasked osad allakukkumise vastu.
- Ärge toppige kehaosi liikuvate osade vahele.
Oht seadme ohutusele/talitlusele!
■ Kasutage ainult originaalvaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht!

- Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transportöörlinte.

Tööriistad ja abinõud

Määramine Üksikasjad Kujutised
Kaitseriie[00342013]	60 cm × 50 cm
Tähtotsik TX20[00340865]	6,3 mm (1/4 tolli)
Eritööriist[00342180]

Remont

4.1 Uksetihendi vahetamine

Nõue:

Uks on lahti.

1. Tömmake uksetihend soonest välja.

Uksetihend on eemaldatud.

	Uue uksetihendi paksus võib veidi erineda vana tihendi paksusest. See ei mõjuta ukse sulgemist ja pikaajalist tööd.
	Kui teie seadmel on reguleeritavad hinged või hingekinnitused, saate sulgemismehhanismi hiljem sobivaks sättida.
	Väikesed augud uksetihendis on vajalikud õhutuseks. Need ei ole toot-misvead.

Remont

1. Kontrollige, kas tihendi soon on terve.

1. if Kui tihendi soon on kahjustatud, - pöörduge klienditeeninduse poole.

3.

Uksetihendi kerge köverdumine on normaalne ega mõjuta selle toimivust. Soovitatav on uksetihend enne seadmesse paigaldamist sirgu tömmata.

Soojendage uksetihendit fööni või sooja veega ja vormige seda käsitsi.

1. Lükake tihendi otsad soone üla- ja alanurka.

Uksetihend on paigaldatud.

Remont

4.2 Tasapinnalise hinge vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Nõue:

Seade on toitest lahutatud.
Mööbliuks on eemaldatud. Vt paigaldusjuhiseid.
Uks on lahti.

4.2.1 Tasapinnalise hinge eemaldamine

1. 1. Keerake lahti neli kruvi (1).

2. Libistage ülemine uks välja ja eemaldage see (2).

1. 1. Eemaldage neli kruvi (1).

2. Eemaldage hinged (2).

Ülemise ukse hinged on eemaldatud.

1. 1. Keerake lahti neli kruvi (1).

2. Libistage alumine uks välja ja eemaldage see (2).

1. 1. Eemaldage neli kruvi (1).

2. Eemaldage hinged (2).

Alumise ukse hinged on eemaldatud.

Remont

4.2.2 Tasapinnalise hinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.3 Lükandhinge vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Nõue:

Seade on toitest lahutatud.
Mööbliuks ja seadme uks on eraldatud. Vt paigaldusjuhiseid.

4.3.1 Lükandhinge eemaldamine

1. 1. Keerake lahti kaks kruvi (1).

2. Eemaldage ülemise ukse ülemine hing (2).

3. Eemaldage ülemine uks (3).
4. Keerake lahti kaks kruvi (4).
5. Eemaldage alumise ukse ülemine hing (5).
6. Eemaldage alumine uks (6)

Hinged on eemaldatud.

4.3.2 Lükandhinge paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.4 Ukseraami vahetamine

Nõue:

Uks on lahti.

4.4.1 Ukseraami eemaldamine

Töstke ukseraam üles.

Ukseraam on eemaldatud.

4.4.2 Ukseraami paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.5 Riiuli vahetamine

Nõue:

Uks on lahti.

4.5.1 Riiuli eemaldamine

▶ Tömmake riiul välja.

Riiul on eemaldatud.

4.5.2 Riiuli paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.6 Laiendatava riiuli vahetamine

Nõue:

Uks on lahti.

4.6.1 Laiendatava riiuli eemaldamine

1. Tömmake laiendatavat riiulit välja, kuni lukustuskonks tuleb lahti.

1. Laske laiendatavat riiulit madalamale ja keerake see küljele.

2. Laiendatav riiul on eemaldatud.

4.6.2 Laiendatava riiuli paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.7 Sügavkülmikuosa riiuli vahetamine

Nõue:

Uks on lahti.

4.7.1 Sügavkülmikuosa riiuli eemaldamine

Tömmake sügavkülmikuosa riiul välja.

Sügavkülmikuosa riiul on eemaldatud.

4.7.2 Sügavkülmikuosa riiuli paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.8 Külmutatud toidu mahuti vahetamine

Nõue:

Uks on lahti.

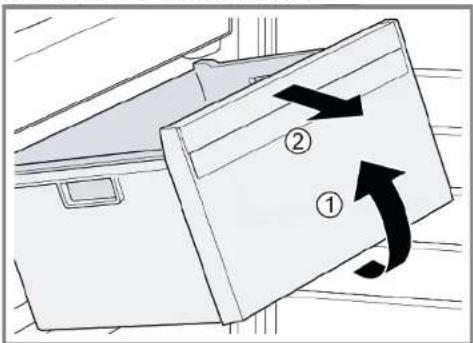

4.8.1 Külmutatud toidu mahuti eemaldamine

1. Tömmake külmutatud toidu mahuti täielikult välja (1).
2. Eemaldage külmutatud toidu mahuti (2).

Külmutatud toidu mahuti on eemaldatud.

4.8.2 Külmutatud toidu mahuti paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.9 Puu- ja köögiviljamahuti vahetamine

Nõue:

Uks on lahti.

4.9.1 Puu- ja köögiviljamahuti eemaldamine

1. Tömmake mahuti täielikult välja (1).

2. Eemaldage mahuti (2).

Mahuti on eemaldatud.

4.9.2 Puu- ja köögiviljamahuti paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.10 Puu- ja köögiviljamahuti vaheseina ja katte vahetamine

Nõue:

Uks on lahti.

4.10.1 Puu- ja köögiviljamahuti vaheseina ja katte eemaldamine

1. Eemaldage vaheseinalt klaasplaat.

1. Eemaldage puu- ja köögiviljamahuti.→164

2. 1. Vajutage kangi kummalgi pool vaheseina alaosa (1).

3. Tömmake vaheseina ettepoole (2).

1. Tõstke vaheseina ja pöörake see külgepidi välja.

Vahesein on eemaldatud.

1. 1. Tõstke puu- ja köögiviljamahuti kate üles.

2. Tõmmake puu- ja köögiviljamahuti katet ettepoole ja pöörake see külgepidi välja.

Puu- ja köögiviljamahuti kate on eemaldatud.

4.10.2 Puu- ja köögiviljamahuti vaheseina ja katte paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.11 Jahutusmahuti vahetamine

Nõue:

Uks on lahti.

4.11.1 Jahutusmahuti eemaldamine

▶ 1. Kallutage jahutusmahutit ettepoole (1).
2. Eemaldage jahutusmahuti (2).

Jahutusmahuti on eemaldatud.

4.11.2 Jahutusmahuti paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.12 Laiendatava mahuti vahetamine

Nõue:

Uks on lahti.

4.12.1 Laiendatava mahuti eemaldamine

1. Kallutage laiendatavat mahutit ettepoole (1).
2. Eemaldage laiendatav mahuti (2).

Laiendatav mahuti on eemaldatud.

4.12.2 Laiendatava mahuti paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.13 LED-kohtvalgusti vahetamine

Eritööriistad:

Eritööriist [00342180]
Lapik kruvikeeraja Tera 2,4 mm × 0,4 mm × 60 mm, komplektis [0034182]

Teie seadmel on LED-tuli, mis ei vaja hooldust. Seda tuld tohib parandada ainult klienditeenindus või volitatud tehnik!

OHT

Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud.
- Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

OHT

Liikuvatest osadest tingitud elektrilöögi oht! Elektrilöögist tingitud surm
Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

ETTEVAATUST!

Teravad servad!
Lõikehaavad
Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud.
Uks on lahti.
Külmikuosa riiulid on eemaldatud.

4.13.1 LED-kohtvalgusti eemaldamine

1. Vabastage LED-kohtvalgusti kate.

1. Tömmake LED-kohtvalgusti katet sissepoole ja lükake seda samal ajal edasi.

1. Eemaldage LED-kohtvalgusti moodul.

1. Lahutage LED-kohtvalgusti elektriühendus.

LED-kohtvalgusti on eemaldatud.

4.13.2 LED-kohtvalgusti paigaldamine

▶ Paigaldage vastupidises järjekorras.
