Τύπος προϊόντος	Καταψύκτης
Μάρκα	Siemens
Μοντέλο	KI86VVFF0
Ενεργειακή κλάση	E
Χρησιμοποιήσιμος όγκος	250 L
Διαστάσεις (Υ x Π x Β)	177 x 54 x 55 cm
Καθαρό βάρος	70 kg
Επίπεδο θορύβου	38 dB
Τροφοδοσία	220-240 V, 50 Hz
Ισχύς	100 W
Ρυθμιζόμενη θερμοκρασία	-18 °C έως -24 °C
Ικανότητα κατάψυξης	10 kg/24 h
Αυτονομία σε περίπτωση διακοπής	15 ώρες
Διαμερίσματα	Συρτάρια, ράφια, δοχείο πάγου
Φωτισμός	LED
Λειτουργίες	Υπερψύξη, συναγερμός ανοιχτής πόρτας
Συντήρηση	Χειροκίνητη απόψυξη, περιοδικός εσωτερικός καθαρισμός
Διαθέσιμα ανταλλακτικά	Τσιμούχα πόρτας, μεντεσέδες, ράφια, δοχεία, φωτισμός LED
Δυνατότητα επισκευής	Επισκευές δυνατές από τον καταναλωτή σύμφωνα με τις οδηγίες
Τοποθέτηση	Ελεύθερη τοποθέτηση (δυνατότητα εντοιχισμού)

Συχνές ερωτήσεις - KI86VVFF0 SIEMENS

Πώς ρυθμίζω τη θερμοκρασία του καταψύκτη μου Siemens KI86VVFF0;

Χρησιμοποιήστε τον πίνακα ελέγχου. Πατήστε το πλήκτρο Temp για να εμφανιστεί η τρέχουσα θερμοκρασία. Πατήστε ξανά για να ρυθμίσετε την επιθυμητή τιμή (συνήθως -18 °C). Η θερμοκρασία αλλάζει σταδιακά. Περιμένετε μερικές ώρες για να σταθεροποιηθεί η θερμοκρασία.

Πώς αποψύχω τον καταψύκτη μου;

Αποσυνδέστε τη συσκευή και αφαιρέστε όλα τα τρόφιμα. Αφήστε την πόρτα ανοιχτή για να λιώσει ο πάγος. Τοποθετήστε πετσέτες για να απορροφήσουν το νερό. Μην ξύνετε ποτέ τον πάγο με αιχμηρά αντικείμενα. Σκουπίστε το εσωτερικό με ένα μαλακό πανί πριν συνδέσετε ξανά και τοποθετήσετε τα τρόφιμα.

Πώς καθαρίζω το εσωτερικό του καταψύκτη;

Αποσυνδέστε τη συσκευή. Αφαιρέστε όλα τα τρόφιμα και τα αξεσουάρ. Καθαρίστε τις εσωτερικές επιφάνειες με ένα μαλακό πανί εμποτισμένο με χλιαρό νερό και ήπιο απορρυπαντικό. Ξεπλύνετε και στεγνώστε καλά. Μην χρησιμοποιείτε λειαντικά ή διαλυτικά.

Πώς αντικαθιστώ την τσιμούχα πόρτας;

Ανοίξτε την πόρτα. Βγάλτε την παλιά τσιμούχα από την αυλάκωση. Τοποθετήστε τη νέα τσιμούχα ξεκινώντας από τις γωνίες. Βεβαιωθείτε ότι η αυλάκωση δεν είναι κατεστραμμένη. Εάν είναι απαραίτητο, θερμάνετε την τσιμούχα με σεσουάρ για να διευκολυνθεί η τοποθέτηση. Σπρώξτε σταδιακά την τσιμούχα μέσα στην αυλάκωση.

Γιατί κάνει θόρυβο ο καταψύκτης μου;

Οι κανονικοί θόρυβοι περιλαμβάνουν το βουητό του συμπιεστή, ένα ελαφρύ κλικ των βαλβίδων και ένα γουργούρισμα του ψυκτικού μέσου. Εάν ο θόρυβος είναι υπερβολικός, ελέγξτε ότι η συσκευή είναι ισορροπημένη και ότι δεν ακουμπά τα γύρω έπιπλα. Ένας θόρυβος τριξίματος μπορεί να υποδεικνύει πρόβλημα με τον ανεμιστήρα.

Τι κάνω αν ο φωτισμός LED δεν λειτουργεί πλέον;

Ο φωτισμός LED μπορεί να αντικατασταθεί μόνο από εξειδικευμένο τεχνικό. Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Siemens. Μην επιχειρήσετε να τον επισκευάσετε μόνοι σας, καθώς υπάρχει κίνδυνος ηλεκτροπληξίας. Αποσυνδέστε τη συσκευή πριν από οποιαδήποτε επέμβαση.

Πώς αντικαθιστώ ένα συρτάρι ή ένα ράφι;

Για να αφαιρέσετε ένα συρτάρι, τραβήξτε το εντελώς προς τα εμπρός, στη συνέχεια σηκώστε το ελαφρά για να το απελευθερώσετε από τους οδηγούς. Για ένα ράφι, σηκώστε το από μπροστά και τραβήξτε το προς το μέρος σας. Τοποθετήστε το νέο εξάρτημα ευθυγραμμίζοντας σωστά τους οδηγούς και σπρώξτε το μέχρι τέρμα.

Ποια είναι η ικανότητα κατάψυξης αυτού του μοντέλου;

Η ικανότητα κατάψυξης είναι περίπου 10 κιλά φρέσκων τροφίμων ανά 24 ώρες, ανάλογα με τις συνθήκες εγκατάστασης και χρήσης. Για βέλτιστη κατάψυξη, μην υπερβαίνετε αυτήν την ποσότητα και ακολουθήστε τις οδηγίες του εγχειριδίου.

Πόσο καιρό διατηρούνται τα τρόφιμα στον καταψύκτη;

Η διάρκεια διατήρησης εξαρτάται από τον τύπο του τροφίμου. Γενικά: κιμάς 3-4 μήνες, κοτόπουλο 9-12 μήνες, ψάρι 3-6 μήνες, φρούτα και λαχανικά 8-12 μήνες. Φροντίστε να συσκευάζετε τα τρόφιμα αεροστεγώς και να διατηρείτε σταθερή θερμοκρασία -18 °C.

Πώς αντιστρέφω το άνοιγμα της πόρτας;

Αυτό το εγχειρίδιο δεν περιγράφει την αντιστροφή της πόρτας. Συνιστάται να καλέσετε έναν εξειδικευμένο εγκαταστάτη ή την εξυπηρέτηση πελατών της Siemens για αυτήν την εργασία. Μπορείτε επίσης να συμβουλευτείτε το πλήρες εγχειρίδιο εγκατάστασης που είναι διαθέσιμο online.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KI86VVFF0 SIEMENS

Υποδείξεις επισκευής - Ψυγειοκαταψύκτης

i Σχετικά με αυτό το έγγραφο.... 243

1.1 Σημαντικές πληροφορίες 243

1.1.1 Σκοπός 243

1.2 Επεξήγηση συμβόλων 243

1.2.1 Επίπεδα κινδύνου 243

1.2.2 Σύμβολα κινδύνου 243

1.2.3 Δομή των προειδοποιήσεων 244

1.2.4 Γενικά σύμβολα 244

Ασφάλεια.... 245

2.1 Γενικές οδηγίες ασφαλείας 245

2.1.1 Όλες οι οικιακές συσκευές 245

Εργαλεία και βοηθήματα.... 246

Επισκευή......247

4.1 Αντικατάσταση στεγανοποιητικού πόρτας 247

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας.... 247

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας 247

4.2 Αντικατάσταση επίπεδου μεντεσέ 250

4.2.1 Αφαίρεση επίπεδου μεντεσέ 250

4.2.2 Τοποθέτηση επίπεδου μεντεσέ 252

4.3 Αντικατάσταση συρόμενου μεντεσέ 253

4.3.1 Αφαίρεση συρόμενου μεντεσέ....253

4.3.2 Τοποθέτηση συρόμενου μεντεσέ.... 254

4.4 Αντικατάσταση ραφιού πόρτας 255

4.4.1 Αφαίρεση ραφιού πόρτας 255

4.4.2 Τοποθέτηση ραφιού πόρτας 255

4.5 Αντικατάσταση ραφιού 256

4.5.1 Αφαίρεση ραφιού 256

4.5.2 Τοποθέτηση ραφιού 256

4.6 Αντικατάσταση τηλεσκοπικού ραφιού....257

4.6.1 Αφαίρεση τηλεσκοπικού ραφιού....257

4.6.2 Τοποθέτηση τηλεσκοπικού ραφιού.... 257

4.7 Αντικατάσταση ραφιού χώρου κατάψυξης 258

4.7.1 Αφαίρεση ραφιού χώρου κατάψυξης 258

4.7.2 Τοποθέτηση ραφιού χώρου κατάψυξης 258

4.8 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων.... 259

4.8.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων.... 259

4.8.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων.... 259

4.9 Αντικατάσταση συρταριού φρούτων και λαχανικών 260

4.9.1 Αφαίρεση συρταριού φρούτων και λαχανικών 260

4.9.2 Τοποθέτηση συρταριού φρούτων και λαχανικών 260

4.10 Αντικατάσταση διαχωριστικού και καλύμματος συρταριού φρούτων και

Λαχανικων 261

φαίρεση οιαχωριστικου και καλύμρατος συρταρίου φρουτών και λαχανικών 261

4.10.2 Τοποθέτηση διαχωριστικού και καλύμματος συρταριού φρούτων και

λαχανικών 261

4.11 Αντικατάσταση συρταριού cool-fresh.... 262

4.11.1 Αφαίρεση συρταριού cool-fresh 262

4.11.2 Τοποθέτηση συριαριού cool-fresh...... 262

4.12 Αντικατάσταση τηλεσκοπικού συρταριού 263

4.12.1 Αφαίρεση τηλεσκοπικού συρταριού 263

4.12.2 Τοποθέτηση τηλεσκοπικού συρταριού 263

4.13 Αντικατάσταση προβολέα LED 264

4.13.1 Αφαίρεση spot φωτισμού LED 264

4.13.2 Τοποθέτηση spot φωτισμού LED 265

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποιησης Σημασία
⚠️ KINDYNOΣ	Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

	Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

i Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

τύμβολο Σημασία
		Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
[8646]		Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
[8468]		Ταυτοποίηση συνδέσμου ή εκπαιδευτικού βίντεο
		Ταυτοποίηση απαραίτητων εργαλείων
[4217]		Ταυτοποίηση απαραίτητων προϋποθέσεων
[30X9]		Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...)
[8442]		Ταυτοποίηση αποτελέσματος
[Εναρξη] Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456] Ταυτοποίηση ενός κωδικού		ανταλλακτικού
Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Форάτε προστατευτικά υποδήματα.
■ Ασφαλίστε τα βαριά μέρη από πτώση.
■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

■ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Πανάκι προστασίας[00342013]	60 cm x 50 cm
Μύτη Torx TX20[00340865]	6,3 mm (1/4")
Ειδικό εργαλείο[00342180]

Επισκευή

4.1 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Απελευθερώστε το στεγανοποιητικό πόρτας από την εγκοπή στη δεξιά και αριστερή γωνία.

1. Τραβήξτε το στεγανοποιητικό πόρτας έξω από την εγκοπή.

Το στεγανοποιητικό της πόρτας έχει αφαιρεθεί.

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας

	To páxos tou vécou steyavopontikóu pórtas μπορεί va atoklívei elaφώς antó to páxos tou palaiou steyavopontikóu pórtas. Autó dev θα επηρεάσει τη συμπεριφορά κλεισίματος και τη μακροπρόθεσμη λειουργία.
	Εάν η συσκεύή σας έχεις προσαρμοζόμενους μεντεσέδες ή προσαρτήματα μεντεσέ, μπορεί va βελτιστοποίησετε τη συμπεριφορά κλεισίματος αργότερα.
	Οι μικρές απές πλευρικά στο steyavopontikó tncs pórtas είναι λειουργικές (απαραίτητες για τον αερισμό). Dev είναι κατασκευαστικά ελαττώματα.

Επισκευή

1. Ελέγζτε την εγκοπή για το στεγανοποιητικό για ζημιές.

1. if Εάν η εγκοπή για στεγανοποιητικό είναι κατεστραμμένη.
2. Επικοινωνήστε με την εξυπηρέτηση πελατών.

3.

Η ελαφριά παραμόρφωση του στεγανοποιητικού της πόρτας είναι φυσιολογική και δεν επηρεάζει τη λειτουργία της. Συνιστάται να ισιώνετε το στεγανοποιητικό της πόρτας πριν την τοποθετήσετε στη συσκευή.

Θερμάνετε το στεγανοποιητικό της πόρτας με πιστολάκι ή ζεστό νερό και αλλάξτε το σχήμα του με το χέρι.

1. Πιέστε τις γωνίες του στεγανοποιητικού επάνω και κάτω στην εγκοπή.

1. Πιέστε ολόκληρο το στεγανοποιητικό βήμα βήμα στο εσωτερικό της εγκοπής.

Το στεγανοποιητικό της πόρτας τοποθετήθηκε.

Επισκευή

4.2 Αντικατάσταση επίπεδου μεντεσέ

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα ντουλαπιού έχει αφαιρεθεί. Βλέπε οδηγίες εγκατάστασης.
Η πόρτα είναι ανοιχτή.

2021-03-10_9001628791 Copyright by BSH Hausgeräte GmbH Σελίδα 250 από 577

4.2.1 Αφαίρεση επίπεδου μεντεσέ

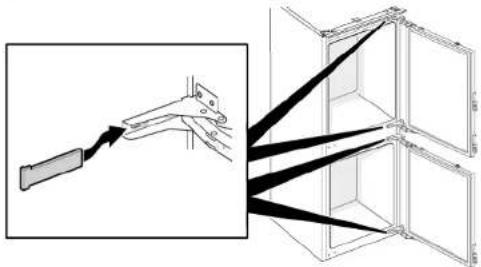

1. Αφαιρέστε τέσσερα καλύμματα μεντεσέ.


1. 1. Χαλαρώστε τέσσερις βίδες (1).

2. Σύρετε προς τα έξω και αφαιρέστε την επάνω πόρτα (2).

1. 1. Αφαιρέστε τέσσερις βίδες (1).

2. Αφαιρέστε τους μεντεσέδες (2).

Οι επάνω μεντεσέδες πόρτας έχουν αφαιρεθεί.

1. 1. Χαλαρώστε τέσσερις βίδες (1).

2. Σύρετε προς τα έξω και αφαιρέστε την κάτω πόρτα (2).

1. 1. Αφαιρέστε τέσσερις βίδες (1).

2. Αφαιρέστε τους μεντεσέδες (2).

Οι κάτω μεντεσέδες πόρτας έχουν αφαιρεθεί.

Επισκευή

4.2.2 Τοποθέτηση επίπεδου μεντεσέ

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

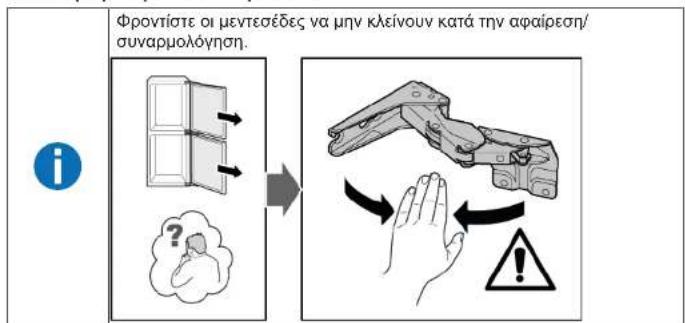

4.3 Αντικατάσταση συρόμενου μεντεσέ

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα ντουλαπιού και η πόρτα συσκευής είναι διαχωρισμένες. Βλέπε οδηγίες εγκατάστασης.

4.3.1 Αφαίρεση συρόμενου μεντεσέ

1. 1. Ξεβιδώστε δύο βίδες (1).

2. Αφαιρέστε τον επάνω μεντεσέ επάνω πόρτας (2).

3. Αφαιρέστε την επάνω πόρτα (3).
4. Ξεβιδώστε δύο βίδες (4).
5. Αφαιρέστε τον επάνω μεντεσέ κάτω πόρτας (5).
6. Αφαιρέστε την κάτω πόρτα (6).

1. 1. Αφαιρέστε τέσσερις βίδες (1).

2. Αφαιρέστε τους κάτω μεντεσέδες (2).

Οι μεντεσέδες έχουν αφαιρεθεί.

4.3.2 Τοποθέτηση συρόμενου μεντεσέ

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση ραφιού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.4.1 Αφαίρεση ραφιού πόρτας

▶ Ανασηκώστε το ράφι πόρτας προς τα επάνω.

4.4.2 Τοποθέτηση ραφιού πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.5 Αντικατάσταση ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.5.1 Αφαίρεση ραφιού

▶ Τραβήξτε το ράφι προς τα έξω.

4.5.2 Τοποθέτηση ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.6 Αντικατάσταση τηλεσκοπικού ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.6.1 Αφαίρεση τηλεσκοπικού ραφιού

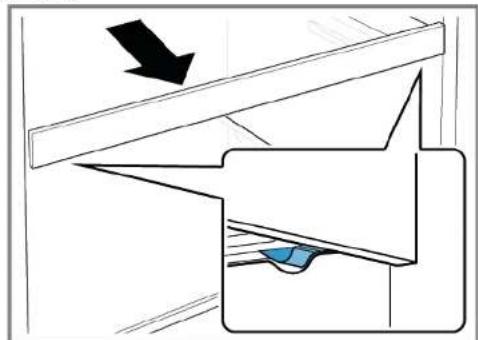

1. Τραβήξτε προς τα έξω το τηλεσκοπικό ράφι μέχρι να απελευθερωθεί το άγκιστρο ασφάλισης.

1. Κατεβάστε το τηλεσκοπικό ράφι και στρέψτε το έξω πλευρικά.

2. Το τηλεσκοπικό ράφι αφαιρέθηκε.

4.6.2 Τοποθέτηση τηλεσκοπικού ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.7 Αντικατάσταση ραφιού χώρου κατάψυξης

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.7.1 Αφαίρεση ραφιού χώρου κατάψυξης

▶ Τραβήξτε προς τα έξω το ράφι χώρου κατάψυξης.

To páfi{xώρου κατάψυξης έχει αφαιρεθεί.

4.7.2 Τοποθέτηση ραφιού χώρου κατάψυξης

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.8 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.8.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι κατεψυγμένων τροφίμων (1).
2. Αφαιρέστε το συρτάρι κατεψυγμένων τροφίμων (2).

To συρτάρι κατεψυγμένων τροφίμων έχει αφαιρεθει.

4.8.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.9 Αντικατάσταση συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.9.1 Αφαίρεση συρταριού φρούτων και λαχανικών

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι (1).
2. Αφαιρέστε το συρτάρι (2).

To συρτάρι αφαιρέθηκε.

4.9.2 Τοποθέτηση συρταριού φρούτων και λαχανικών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.10 Αντικατάσταση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.10.1 Αφαίρεση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

1. Αφαιρέστε τη γυάλινη πλάκα από το διαχωριστικό.

1. Αφαιρέστε το συρτάρι φρούτων και λαχανικών.→260

2. 1. Πιέστε τον μοχλό στο κάτω μέρος και των δύο μερών διαχωριστικού (1).
3. Τραβήξτε το διαχωριστικό προς τα εμπρός (2).

1. Ανασηκώστε το διαχωριστικό και περιστρέψτε το στην άκρη.

To διαχωριστικό αφαιρέθηκε.

1. 1. Ανασηκώστε το κάλυμμα συρταριού φρούτων και λαχανικών.

2. Σπρώξτε το κάλυμμα συρταριού φρούτων και λαχανικών προς τα εμπρός και περιστρέψτε το στην άκρη για να το αφαιρέσετε.

To κάλυμμα συρταριού φρούτων και λαχανικών έχει αφαιρεθεί.

4.10.2 Τοποθέτηση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.11 Αντικατάσταση συρταριού cool-fresh

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.11.1 Αφαίρεση συρταριού cool-fresh

1. Γείρετε το συρτάρι cool-fresh προς τα εμπρός (1).
2. Αφαιρέστε το συρτάρι cool-fresh (2).

To συρτάρι cool-fresh αφαιρέθηκε.

4.11.2 Τοποθέτηση συρταριού cool-fresh

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.12 Αντικατάσταση τηλεσκοπικού συρταριού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.12.1 Αφαίρεση τηλεσκοπικού συρταριού

1. Γείρετε το τηλεσκοπικό συρτάρι προς τα εμπρός (1).
2. Αφαιρέστε το τηλεσκοπικό συρτάρι (2).

4.12.2 Τοποθέτηση τηλεσκοπικού συρταριού

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.13 Αντικατάσταση προβολέα LED

Ειδικά βοηθητικά μέσα:

Ειδικό εργαλείο [00342180]
Плакé катσαβίδι Λεπίδα 2,4 mm x 0,4 mm x 60 mm, στο κιτ [00341820]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

KINDYNOΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.
Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

ΠΡΟΣΟΧΗ

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.
√ Ταράφια χώρου συντήρησης έχουν αφαιρεθεί.

4.13.1 Αφαίρεση spot φωτισμού LED

1. Απελευθερώστε το κάλυμμα spot φωτισμού LED.

1. Τραβήξτε το κάλυμμα spot φωτισμού LED προς τα μέσα και ταυτόχρονα σπρώξτε προς τα εμπρός.

1. Απασφαλίστε τη μονάδα spot φωτισμού LED.

1. Αποσυνδέστε την ηλεκτρική σύνδεση spot φωτισμού LED.

To spot φωτισμού LED αφαιρέθηκε.

4.13.2 Τοποθέτηση spot φωτισμού LED

▶ Εγκαταστήστε με την αντίθετη σειρά.
