Type de produit	Congélateur
Marque	Siemens
Modèle	KI86VVFF0
Classe énergétique	E
Volume utile	250 L
Dimensions (H x L x P)	177 x 54 x 55 cm
Poids net	70 kg
Niveau sonore	38 dB
Alimentation	220-240 V, 50 Hz
Puissance	100 W
Température réglable	-18 °C à -24 °C
Capacité de congélation	10 kg/24 h
Autonomie en cas de panne	15 h
Compartiments	Tiroirs, clayettes, bac à glaçons
Éclairage	LED
Fonctionnalités	Super congélation, alarme porte ouverte
Entretien	Dégivrage manuel, nettoyage intérieur périodique
Pièces détachées disponibles	Joint de porte, charnières, clayettes, bacs, éclairage LED
Réparabilité	Réparations possibles par le consommateur selon les instructions
Fixation	Pose libre (intégrable possible)

FOIRE AUX QUESTIONS - KI86VVFF0 SIEMENS

Comment régler la température de mon congélateur Siemens KI86VVFF0 ?

Utilisez le panneau de contrôle. Appuyez sur la touche Temp pour afficher la température actuelle. Appuyez à nouveau pour régler la valeur souhaitée (généralement -18 °C). La température change par paliers. Attendez quelques heures pour que la température se stabilise.

Comment dégivrer mon congélateur ?

Débranchez l'appareil et retirez tous les aliments. Laissez la porte ouverte pour permettre à la glace de fondre. Placez des serviettes pour absorber l'eau. Ne raclez jamais la glace avec des objets tranchants. Essuyez l'intérieur avec un chiffon doux avant de rebrancher et de remettre les aliments.

Comment nettoyer l'intérieur du congélateur ?

Débranchez l'appareil. Retirez tous les aliments et les accessoires. Nettoyez les surfaces intérieures avec un chiffon doux imbibé d'eau tiède et de détergent doux. Rincez et séchez soigneusement. N'utilisez pas de produits abrasifs ni de solvants.

Comment remplacer le joint de porte ?

Ouvrez la porte. Sortez l'ancien joint de la rainure. Insérez le nouveau joint en commençant par les coins. Assurez-vous que la rainure n'est pas endommagée. Si nécessaire, réchauffez le joint avec un sèche-cheveux pour faciliter la mise en place. Poussez progressivement le joint dans la rainure.

Pourquoi mon congélateur fait-il du bruit ?

Les bruits normaux incluent le ronronnement du compresseur, un léger cliquetis des vannes, et un gargouillis du réfrigérant. Si le bruit est excessif, vérifiez que l'appareil est de niveau et qu'il ne touche pas les meubles environnants. Un bruit de grincement peut indiquer un problème de ventilateur.

Que faire si l'éclairage LED ne fonctionne plus ?

L'éclairage LED ne peut être remplacé que par un technicien qualifié. Contactez le service après-vente Siemens. N'essayez pas de le réparer vous-même, car cela présente un risque d'électrocution. Débranchez l'appareil avant toute intervention.

Comment remplacer un tiroir ou une clayette ?

Pour retirer un tiroir, tirez-le complètement vers l'avant, puis soulevez-le légèrement pour le dégager des glissières. Pour une clayette, soulevez-la à l'avant et tirez-la vers vous. Insérez le nouveau composant en positionnant les glissières correctement et en poussant jusqu'au bout.

Quelle est la capacité de congélation de ce modèle ?

La capacité de congélation est d'environ 10 kg d'aliments frais par 24 heures, selon les conditions d'installation et d'utilisation. Pour une congélation optimale, ne dépassez pas cette quantité et respectez les consignes de la notice.

Combien de temps les aliments se conservent-ils dans le congélateur ?

La durée de conservation dépend du type d'aliment. En général : viande hachée 3-4 mois, poulet 9-12 mois, poisson 3-6 mois, fruits et légumes 8-12 mois. Veillez à emballer les aliments hermétiquement et à maintenir une température constante de -18 °C.

Comment inverser l'ouverture de la porte ?

Cette notice ne décrit pas l'inversion de porte. Il est recommandé de faire appel à un installateur qualifié ou au service après-vente Siemens pour effectuer cette opération. Vous pouvez également consulter la notice d'installation complète disponible en ligne.

MODE D'EMPLOI KI86VVFF0 SIEMENS

Conseils de réparation - Réfrigérateur / Congélateur combiné

i A propos de ce document.... 195

1.1 Informations importantes.... 195

1.1.1 Objectif 195

1.2 Explication des symboles.... 195

1.2.1 Niveaux de risque 195

1.2.2 Symboles de danger 195

1.2.3 Structure des indications d'avertissement 196

1.2.4 Symboles généraux 196

Sécurité.... 197

2.1 Consignes de sécurité générales.... 197

2.1.1 Tous les appareils électroménagers.... 197

Outils et aides.... 198

Réparation 199

4.1 Remplacer le joint de porte 199

4.1.1 Retirer le joint de porte 199

4.1.2 Monter le joint de porte.... 199

4.2 Remplacer la charnière plate.... 202

4.2.1 Retirer la charnière plate 202

4.2.2 Monter la charnière plate.... 204

4.3 Remplacer la charnière à glissière....205

4.3.1 Démonter la charnière à glissière.... 205

4.3.2 Monter la charnière à glissière 206

4.4 Remplacer l'étagère de la porte.... 207

4.4.1 Retirer l'étagère de la porte.... 207

4.4.2 Monter l'étagère de la porte 207

4.5 Remplacer la tablette....208

4.5.1 Retirer la tablette....208

4.5.2 Monter la tablette 208

4.6 Remplacer la tablette télescopique 209

4.6.1 Retirer la tablette télescopique....209

4.6.2 Monter la tablette télescopique 209

4.7 Remplacer la tablette du compartiment congélateur.... 210

4.7.1 Retirer la tablette du compartiment congélateur 210

4.7.2 Monter la tablette du compartiment congélateur.... 210

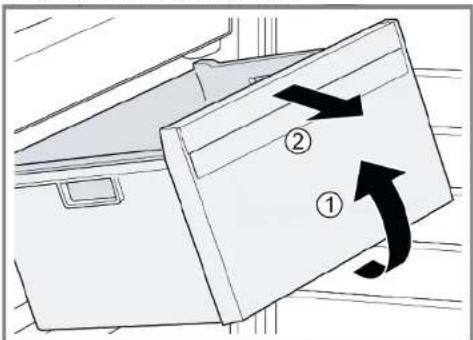

4.8 Remplacer le bac d'aliments congelés....211

4.8.1 Retirer le bac d'aliments congelés 211

4.8.2 Monter le bac d'aliments congelés.... 211

4.9 Remplacer le bac de fruits et légumes.... 212

4.9.1 Retirer le bac de fruits et légumes 212

4.9.2 Monter le bac de fruits et légumes 212

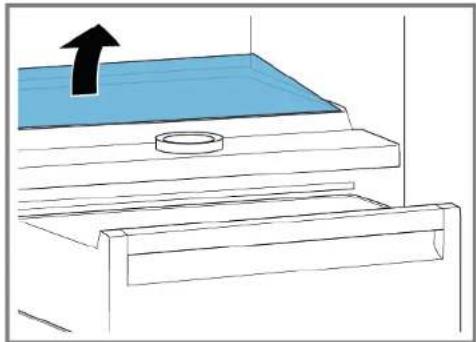

4.10 Remplacer la séparation et le couvercle du bac de fruits et légumes ..... 213

4.10.1 Retirer la séparation et le couvercle du bac de fruits et légumes..... 213

4.10.2 Monter la séparation et le couvercle du bac de fruits et légumes ..... 213

4.11 Remplacer le bac cool-fresh 214

4.11.1 Retirer le bac cool-fresh.... 214

4.11.2 Monter le bac cool-fresh.... 214

4.12 Remplacer le bac télescopique 215

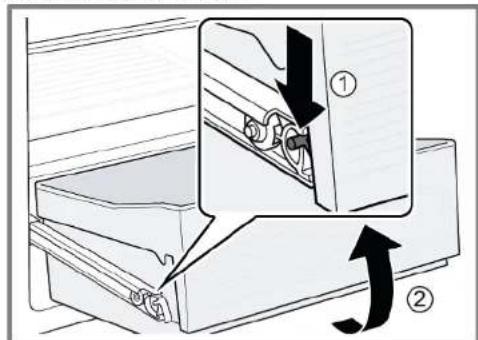

4.12.1 Extraire le bac télescopique 215

4.12.2 Monter le bac télescopique 215

4.13 Changer le projecteur LED 216

4.13.1 Démontage du projecteur LED 216

4.13.2 Monter le projecteur LED 217

i A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.

Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'avertissement générale
	Danger engendré par la tension électrique
	Risque d'explosion
	Risque de blessures par coupure

i A propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magnétique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
[Start] Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité générales

2.1.1 Tous les appareils électroménagers

Risque d'électrocution en raison de pièces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Risque de blessures par coupure sur des bords tranchants!

■ Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

■ Porter des chaussures de protection.
■ Sécuriser les composants lourds contre le risque de chute.
■ Ne pas coller les pièces du châssis sur les composants mobiles.

Risque lié à la sécurité / fonction de l'appareil!

■ Utiliser uniquement des pièces détachées d'origine.

Risque d'endommagement des composants sensibles aux décharges électrostatiques!

■ Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Tissu de protection[00342013]	60 cm x 50 cm
Embout Torx TX20[00340865]	6,3 mm (1/4")
Outil spécial[00342180]

Réparation

4.1 Remplacer le joint de porte

Pré-requis:

La porte est ouverte.

4.1.1 Retirer le joint de porte

1. Sortir le joint de porte de la rainure dans les coins gauche et droit.

Le joint de porte est retiré.

4.1.2 Monter le joint de porte

	L'épaisseur du nouveau joint de porte peut différer légèrement de celle de l'ancien. Cela n'affectera en rien la fermeture ou le fonctionnement à long terme de la porte.
	Si votre appareil est doté de charnière ou d'attaches de charnières ajustables, vous pourrez optimiser le comportement de fermeture par la suite.
	Les petits trous latéraux dans les joints de porte sont fonctionnels (nécessaires pour la ventilation). Il ne s'agit pas de défauts de production.

Réparation

1. S'assurer de l'absence de dégâts dans les rainures qui doivent accueillir le joint.

1. if Si la rainure de joint est endommagée.

Contacter le service après-vente.

3.

Une légère déformation du joint est normale et ne saurait en affecter le fonctionnement. Il est recommandé de redresser le joint de porte avant de l'insérer dans l'appareil.

Réchauffer le joint de porte avec un sèche-cheveux ou de l'eau chaude et le reformer manuellement.

1. Pousser les coins du joint en haut et en bas dans la rainure.

1. Enfoncer progressivement le joint dans la rainure.

Le joint de porte est installé.

Réparation

4.2 Remplacer la charnière plate

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Pré-requis:

√ Appareil est déconnecté de l'alimentation.
√ La porte du meuble est retirée. Voir les instructions de montage.
La porte est ouverte.

4.2.1 Retirer la charnière plate

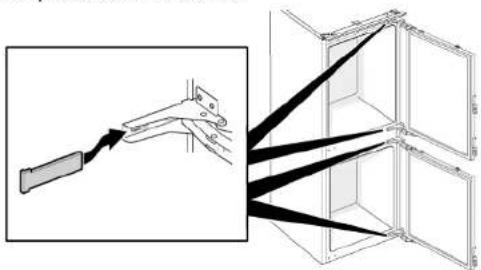

1. Retirer quatre caches de charnière.

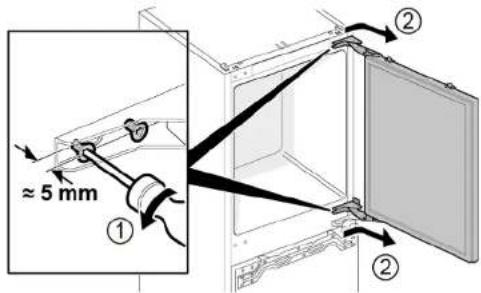

1. 1. Desserrer quatre vis (1).

2. Faire glisser la porte supérieure pour l'extraire (2).

1. 1. Retirer quatre vis (1).

2. Retirer les charnières (2).

Les charnières supérieures de la porte sont retirées.

1. 1. Desserrer quatre vis (1).

2. Faire glisser la porte inférieure pour l'extraire (2).

1. 1. Retirer quatre vis (1).

2. Retirer les charnières (2).

Les charnières de la porte sont retirées.

Réparation

4.2.2 Monter la charnière plate

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Remplacer la charnière à glissière

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Pré-requis:

√ Appareil est déconnecté de l'alimentation.
√ La porte du meuble et la porte de l'appareil sont séparées. Voir les instructions de montage.

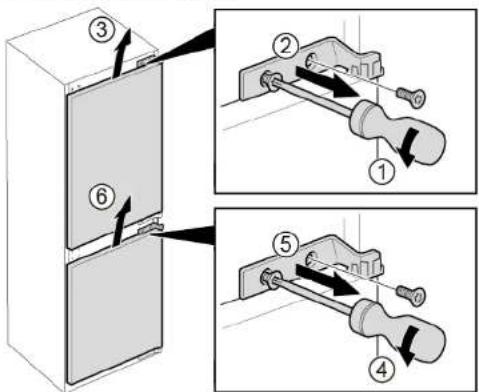

4.3.1 Démonter la charnière à glissière

1. 1. Dévisser deux vis (1).

2. Retirer la charnière supérieure de la porte supérieure (2)

3. Retirer la porte supérieure (3).
4. Dévisser deux vis (4)
5. Retirer la charnière supérieure de la porte inférieure (5).
6. Retirer la porte inférieure (6).

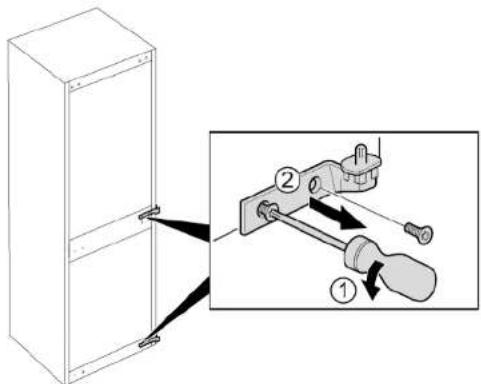

1. 1. Retirer quatre vis (1).

2. Retirer les charnières inférieures (2).

Les charnières sont retirées.

4.3.2 Monter la charnière à glissière

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Remplacer l'étagère de la porte

Pré-requis:

La porte est ouverte.

4.4.1 Retirer l'étagère de la porte

- Soulever l'étagère de la porte.

L'étagère de la porte est retirée.

4.4.2 Monter l'étagère de la porte

- Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.5 Remplacer la tablette

Pré-requis:

La porte est ouverte.

4.5.1 Retirer la tablette

La tablette est retirée.

4.5.2 Monter la tablette

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.6 Remplacer la tablette télescopique

Pré-requis:

La porte est ouverte.

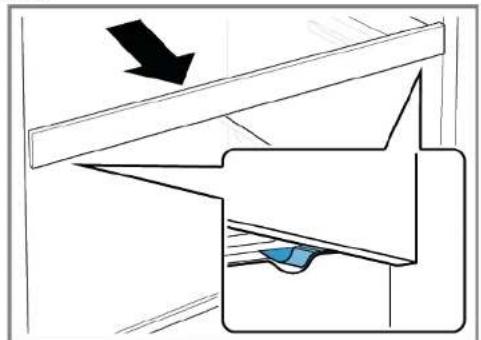

4.6.1 Retirer la tablette télescopique

1. Extraire la tablette télescopique jusqu'à ce que la languette de verrouillage se débloque.

1. Abaisser la tablette télsecopique inférieure et la faire pivoter sur le côté.

2. La tablette télescopique est retirée.

4.6.2 Monter la tablette télescopique

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.7 Remplacer la tablette du compartiment congélateur

Pré-requis:

La porte est ouverte.

4.7.1 Retirer la tablette du compartiment congélateur

- Extraire la tablette du compartiment congélateur.

La tablette du compartiment congélateur est retirée.

4.7.2 Monter la tablette du compartiment congélateur

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.8 Remplacer le bac d'aliments congelés

Pré-requis:

La porte est ouverte.

4.8.1 Retirer le bac d'aliments congelés

1. Extraire complètement le bac d'aliments congelés (1).
2. Retirer le bac d'aliments congelés (2).

Le bac d'aliments congelés est retiré.

4.8.2 Monter le bac d'aliments congelés

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.9 Remplacer le bac de fruits et légumes

Pré-requis:

La porte est ouverte.

4.9.1 Retirer le bac de fruits et légumes

1. Extraire complètement le bac (1).

2. Retirer le bac (2).

→ Le bac est retiré.

4.9.2 Monter le bac de fruits et légumes

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.10 Remplacer la séparation et le couvercle du bac de fruits et légumes

Pré-requis:

La porte est ouverte.

4.10.1 Retirer la séparation et le couvercle du bac de fruits et légumes

1. Retirer la plaque verre de la séparation.

1. Retirer le bac de fruits et légumes.→212

2. 1. Appuyer sur le levier sous chaque côté de la séparation (1).
3. Tirer la séparation vers l'avant (2).

1. Soulever la séparation et la faire pivoter sur le côté. La séparation est retirée.

2. 1. Soulever le couvercle du bac de fruits et légumes.
3. Soulever le couvercle du bac de fruits et légumes vers l'avant et le faire pivoter sur le côté. Le couvercle du bac de fruits et légumes est retiré.

4.10.2 Monter la séparation et le couvercle du bac de fruits et légumes

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.11 Remplacer le bac cool-fresh

Pré-requis:

La porte est ouverte.

4.11.1 Retirer le bac cool-fresh

1. Pencher le bac cool-fresh vers l'avant (1).
2. Retirer le bac cool-fresh (2).

Le bac cool-fresh est retiré.

4.11.2 Monter le bac cool-fresh

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.12 Remplacer le bac télescopique

Pré-requis:

La porte est ouverte.

4.12.1 Extraire le bac télescopique

1. Pencher le bac télescopique vers l'avant (1).
2. Retirer le bac télescopique (2).

Le bac télescopique est retiré.

4.12.2 Monter le bac télescopique

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.13 Changer le projecteur LED

Outillage nécessaire:

Outil spécial [00342180]

Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm,

dans le kit [00341820]

Votre appareil est équipé d'un éclairage LED ne demandant pas d'entre- tien.

Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés!

DANGER

Risque d'électrocution en raison de pièces sous tension !

Risque d'électrocution en cas de réparation non conforme

Les pièces électriques doivent être réparées par des techniciens qualifiés.
- Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension !

Mort par électrocution.

Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

PRUDENCE

Arêtes vives

Blessures par coupure

▶ Porter des gants de protection.

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.
Les clayettes du réfrigérateur sont retirées.

4.13.1 Démontage du projecteur LED

1. Défaire le cache du projecteur LED.

1. Tirer le cache du projecteur LED vers l'intérieur et le pousser simultanément vers l'avant.

1. Défaire le module projecteur LED.

1. Défaire le raccord électrique du projecteur LED.

Le projecteur LED est retiré.

4.13.2 Monter le projecteur LED

Le montage s'effectue dans l'ordre chronologique inverse.

4.9 Auglu un dârzenu tvertnes nomaina

Prasība:
