KI86VVFF0 - Pakastin SIEMENS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Pakastin
Merkki	Siemens
Malli	KI86VVFF0
Energialuokka	E
Käyttötilavuus	250 L
Mitat (K x L x S)	177 x 54 x 55 cm
Nettopaino	70 kg
Melutaso	38 dB
Virransyöttö	220-240 V, 50 Hz
Teho	100 W
Säädettävä lämpötila	-18 °C - -24 °C
Pakastuskapasiteetti	10 kg/24 h
Toiminta-aika sähkökatkossa	15 h
Lokeroita	Laatikot, hyllyt, jääpalakaukalo
Valaistus	LED
Toiminnot	Superpakastus, oven avaushälytys
Huolto	Manuaalinen sulatus, säännöllinen sisäpuhdistus
Saatavilla olevat varaosat	Oven tiiviste, saranat, hyllyt, lokerot, LED-valaistus
Korjattavuus	Korjaukset mahdollisia kuluttajan toimesta ohjeiden mukaan
Asennus	Vapaasti seisova (integroitava mahdollista)

Usein kysytyt kysymykset - KI86VVFF0 SIEMENS

Kuinka säädän Siemens KI86VVFF0 -pakastimeni lämpötilaa?

Käytä ohjauspaneelia. Paina Temp-painiketta nähdäksesi nykyisen lämpötilan. Paina uudelleen asettaaksesi halutun arvon (yleensä -18 °C). Lämpötila muuttuu portaittain. Odota muutama tunti, jotta lämpötila tasaantuu.

Kuinka sulatan pakastimeni?

Irrota laite pistorasiasta ja poista kaikki ruoat. Jätä ovi auki, jotta jää sulaa. Aseta pyyhkeitä imemään vettä. Älä koskaan kaavi jäätä terävillä esineillä. Pyyhi sisäpuoli pehmeällä liinalla ennen kuin kytket laitteen takaisin ja laitat ruoat paikoilleen.

Kuinka puhdistan pakastimen sisäosan?

Irrota laite pistorasiasta. Poista kaikki ruoat ja tarvikkeet. Puhdista sisäpinnat pehmeällä liinalla, joka on kostutettu lämpimällä vedellä ja miedolla pesuaineella. Huuhtele ja kuivaa huolellisesti. Älä käytä hankaavia puhdistusaineita tai liuottimia.

Kuinka vaihdan oven tiivisteen?

Avaa ovi. Poista vanha tiiviste urasta. Aseta uusi tiiviste aloittaen kulmista. Varmista, että ura ei ole vaurioitunut. Tarvittaessa lämmitä tiivistettä hiustenkuivaajalla asettamisen helpottamiseksi. Työnnä tiivistettä asteittain uraan.

Miksi pakastimeni pitää ääntä?

Normaaleihin ääniin kuuluvat kompressorin humina, venttiilien kevyt napsahdus ja kylmäaineen lorina. Jos ääni on liiallista, tarkista, että laite on vaakasuorassa eikä kosketa ympäröiviä huonekaluja. Kitisevä ääni voi viitata tuulettimen ongelmaan.

Mitä tehdä, jos LED-valaistus ei toimi?

LED-valaistuksen saa vaihtaa vain pätevä teknikko. Ota yhteys Siemens-huoltopalveluun. Älä yritä korjata sitä itse, koska se aiheuttaa sähköiskun vaaran. Irrota laite pistorasiasta ennen minkään toimenpiteen aloittamista.

Kuinka vaihdan laatikon tai hyllyn?

Laatikon irrottamiseksi vedä se kokonaan eteenpäin ja nosta sitä hieman irti kiskoista. Hyllyn irrottamiseksi nosta sitä etuosasta ja vedä sitä itseäsi kohti. Aseta uusi osa kohdistamalla kiskot oikein ja työnnä se loppuun asti.

Mikä on tämän mallin pakastuskapasiteetti?

Pakastuskapasiteetti on noin 10 kg tuoreita elintarvikkeita 24 tunnissa asennus- ja käyttöolosuhteista riippuen. Parhaan pakastustuloksen saavuttamiseksi älä ylitä tätä määrää ja noudata käyttöohjeita.

Kuinka kauan ruoat säilyvät pakastimessa?

Säilyvyysaika riippuu elintarviketyypistä. Yleisesti: jauheliha 3-4 kuukautta, kana 9-12 kuukautta, kala 3-6 kuukautta, hedelmät ja vihannekset 8-12 kuukautta. Pakkaa ruoat ilmatiiviisti ja pidä lämpötila vakiona -18 °C.

Kuinka käännän oven avautumissuunnan?

Tämä ohje ei kuvaa oven kääntöä. On suositeltavaa kutsua pätevä asentaja tai Siemens-huoltopalvelu suorittamaan tämä toimenpide. Voit myös tutustua täydelliseen asennusohjeeseen, joka on saatavilla verkossa.

KÄYTTÖOHJE KI86VVFF0 SIEMENS

4.1.1 Uksetihendi eemaldamine 15

4.1.2 Uksetihendi paigaldamine.... 151

Liikuvatest osadest tingitud elektrilöögi oht!

Elektrilöögist tingitud surm

Liikuvatest osadest tingitud elektrilöögi oht!

4.1.1 Uksetihendi eemaldamine

1. Vabastage uksetihend soonest paremast ja vasakust nurgast.

4.1.2 Uksetihendi paigaldamine

Liikuvatest osadest tingitud elektrilöögi oht!

Korjausvinkit - Jääkaappipakastin

i Tämä asiakirja 171

1.1 Tärkeitä tietoja....171

1.1.1 Tarkoitus 171

1.2 Symboleiden merkitys.... 171

1.2.1 Vaaratasot.... 171

1.2.2 Varoitusmerkit.... 171

1.2.3 Varoitusten rakenne 172

1.2.4 Yleiset symbolit.... 172

Turvallisuus.... 173

2.1 Yleiset turvallisuusohjeet.... 173

2.1.1 Kaikki kotitalouskoneet.... 173

Työkalut ja apuvälineet.... 174

Korjaus....175

4.1 Oven tiivisteen vaihtaminen.... 175

4.1.1 Oven tiivisteen poistaminen 175

4.1.2 Oven tiivisteen asennus 175

4.2 Litteän saranan vaihtaminen 178

4.2.1 Litteän saranan poistaminen.... 178

4.2.2 Litteän saranan asennus 180

4.3 Liukusaranan vaihtaminen 181

4.3.1 Liukusaranan poistaminen....181

4.3.2 Liukusaranan asennus 182

4.4 Ovihyllyn vaihtaminen.... 183

4.4.1 Ovihyllyn poistaminen 183

4.4.2 Ovihyllyn asennus....183

4.5 Hyllyn vaihtaminen 184

4.5.1 Hyllyn poistaminen.... 184

4.5.2 Hyllyn asennus 184

4.6 Ulosvedettävän hyllyn vaihtaminen.... 185

4.6.1 Ulosvedettävän hyllyn poistaminen 185

4.6.2 Ulosvedettävän hyllyn asennus.... 185

4.7 Pakastinosan hyllyn vaihtaminen.... 186

4.7.1 Pakastinosan hyllyn poistaminen 186

4.7.2 Pakastinosan hyllyn asennus.... 186

4.8 Pakastelokeron vaihtaminen....187

4.8.1 Pakastelokeron poistaminen 187

4.8.2 Pakastelokeron asennus....187

4.9 Hedelmä- ja vihanneslokeron vaihtaminen.... 188

4.9.1 Hedelmä- ja vihanneslokeron poistaminen 188

4.9.2 Hedelmä- ja vihanneslokeron asennus 188

4.10 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen vaihtaminen 189

4.10.1 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen poistaminen..... 189

4.10.2 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen asennus .... 189

4.11 Cool-fresh-lokeron vaihtaminen 190

4.11.1 Cool-fresh-lokeron poistaminen.... 190

4.11.2 Cool-fresh-lokeron asennus 190

4.12 Ulosvedettävän lokeron vaihtaminen 191

4.12.1 Ulosvedettävän lokeron poistaminen 191

4.12.2 Ulosvedettävän lokeron asennus.... 191

4.13 LED-kohdevalon vaihtaminen 192

4.13.1 LED-kohdevalon poistaminen.... 192

4.13.2 LED-kohdevalon asennus 193

i Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näiden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjaamaan laitteita itse ekologista suunnittelua koskevan asetuksen (päivitys 03/2021) mukaisesti.

Ne sisältävät tietoja siitä, miten määrätyt varaosat voidaan vaihtaa. Lisäksi niihin sisältyy tietoja varoituksista ja riskeistä.

Ota yhteyttä huoltopalveluun, jos sinulla on kysyttävää. Vastaamme vahingoista vain, jos korjausohjeita on noudatettu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoitustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittava vaaran vakavuuden.

Varoitustaso Merkitys
	VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
	VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
	HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisiin.
HUOMIO!		Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisältäviä esityksiä, jotka osoittavat vaaran tyypin. Tässä asiakirjassa käytetään seuraavia varoitusmerkkejä:

Varoitusmerkki Merkitys
		Yleinen varoitus
		Sähköjännitteestä aiheutuva vaara
		Räjähdysvaara
		Viiltohaavojen vaara
		Murskautumisen vaara

Tämä asiakirja

Varoitusmerkki Merkitys
		Kuumista pinnoista aiheutuva vaara
		Voimakkaasta magneettikentästä aiheutuva vaara
		Ionisoimattomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämän asiakirjan sisältämillä varoituksilla on standardoitu ulkonäkö ja rakenne.

Vaaran tyyppi ja lähde!

Vaaran/varoituksen laiminlyönnistä mahdollisesti aiheutuvat seuraukset.

▶ Vaaran ehkäisemiseen liityvät toimenpiteet ja kiellot.

Seuraavassa esimerkissä näytetään varoitus, joka varoittaa jännitteisten osien aiheuttamasta sähköiskusta. Vaaran välttämiseksi suoritettava toimenpide mainitaan.

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

▶ Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen

korjaustöiden aloittamista.

1.2.4 Yleiset symbolit

Tässä asiakirjassa käytetään seuraavia yleisiä symboleja:

Yl. symboli Merkitys
	Erikoisohjeen tunniste (teksti ja/tai kaavio)
	Yksinkertaisen ohjeen tunniste (vain teksti)

Yl. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
[Käynnistä] Näppäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen	näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaaral

Virheet sähkökomponentteja sisältävissä korjauksissa voivat johtaa sähköiskuun!
■ Kytke kone irti verkkovirrasta vähintään 60 sekuntia ennen töiden aloittamista.
- Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

Terävistä reunoista aiheutuva loukkaantumisvaara!

■ Käytä suojakäsineitä.

Painavista ja liikkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnän ja huollon aikana

■ Käytä suojakenkiä.

■ Estä painavien komponenttien putoaminen.

- Älä koske liikkuviiin komponentteihin.

Laitteen turvallisuudelle/toiminnalle aiheutuva riski!

■ Käytä vain alkuperäisiä varaosia.

Staattiselle sähkölle herkkien komponenttien (ESDS) vaurioitumisen riskil!

- Älä koske moduuleihin, liitännät ja johdinreitit mukaan luettuna.

Työkalut ja apuvälineet

Nimitys Yksityiskohdat Kuvat
Suojapeite[00342013]	60 cm x 50 cm
Torx-kärki TX20[00340865]	6,3 mm (1/4")
Erikoistyökalu[00342180]

Korjaus

4.1 Oven tiivisteen vaihtaminen

Vaatimus:

Ovi on auki.

4.1.1 Oven tiivisteen poistaminen

1. Irrota oven tiiviste urasta oikeassa ja vasemmassa nurkassa.

1. Vedä oven tiiviste ulos urasta.

Oven tiiviste on poistettu.

4.1.2 Oven tiivisteen asennus

	Uuden tiivisteen paksuus voi poiketa hieman vanhan tiivisteen paksuudesta. Sillä ei ole vaikutusta oven sulkeutumiseen eikä pitkän aikavälin toimintaan.
	Jos laitteessa on säädettävät saranat tai saranan kiinnittimet, voit optimoida sulkeutumista myöhemmin.
	Oven tiivisteen sivuilla olevat pienet relät ovat toiminnollisia (tarvitaan ilmanvaihtoa varten). Ne eivät ole tuotantovirheitä.

Korjaus

1. Tarkista, että tiivistettä varten oleva ura ei ole vioittunut.

1. if Jos tiivisteen ura on vioittunut.

Ota yhteyttä asiakaspalveluun.

1. Oven tiivisteen pienet vääntymät ovat normaaleja eikä niillä ole vaikutusta sen toimintaan. Oven tiiviste kannattaa suoristaa, ennen kuin se asetetaan laitteeseen.

Kuumenna oven tiivistettä hiustenkuivaajalle tai kuumalla vedellä ja muotoile se käsin uudelleen.

1. Työnnä tiivisteen nurkat ylhäällä ja alhaalla uraan.

1. Paina koko tiiviste vähitellen uraan.

Oven tiiviste on asennettu.

Korjaus

4.2 Litteän saranan vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

Vaatimus:

Kone on erotettu teholähteestä.
√ Kalusteovi on poistettu. Katso Asennusohjeet.
Ovi on auki.

4.2.1 Litteän saranan poistaminen


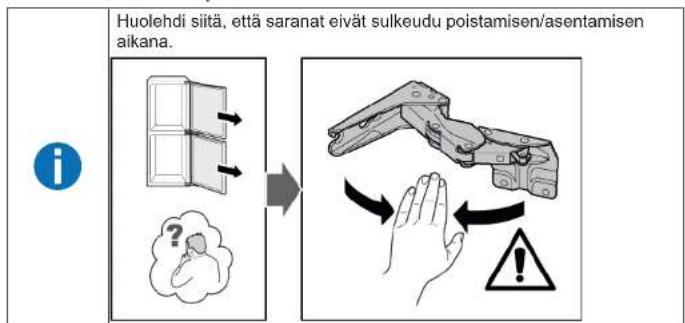

    A["Hand gesture: Huolehdi siitä, että saranat eivät sulkeudu poistamisen/asentamisen aikana"] --> B["Warning symbol: Hand gesture with hand, hand pointing to target"]
    B --> C["Warning symbol: Hand gesture with hand, hand pointing to target"]
    C --> D["Warning symbol: Hand gesture with hand, hand pointing to target"]

1. Poista neljä saranan suojusta.


1. 1. Löysää neljä ruuvia (1).

2. Liu'uta ylempi ovi ulos ja poista se (2).

1. 1. Poista neljä ruuvia (1).

2. Poista saranat (2).

Ylemmän oven saranat on poistettu.

1. 1. Löysää neljä ruuvia (1).

2. Liu'uta alempi ovi ulos ja poista se (2).

1. 1. Poista neljä ruuvia (1).

2. Poista saranat (2).

Alemman oven saranat on poistettu.

Korjaus

4.2.2 Litteän saranan asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.3 Liukusaranan vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

Vaatimus:

Kone on erotettu teholähteestä.
√ Kalusteovi ja laitteen ovi on erotettu toisistaan. Katso Asennusohjeet.

4.3.1 Liukusaranan poistaminen

1. 1. Kierrä kaksi ruuvia auki (1).

2. Poista ylemmän oven yläsarana (2).

3. Poista ylempi ovi (3).
4. Kierrä kaksi ruuvia auki (4).
5. Poista alemman oven yläsarana (5).
6. Poista alempi ovi (6).

1. 1. Poista neljä ruuvia (1).
2. Poista alasaranat (2).

Saranat on poistettu.

4.3.2 Liukusaranan asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.4 Ovihyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.4.1 Ovihyllyn poistaminen

▶ Nosta ovihylly pois yläsuuntaan.

Ovihylly on poistettu.

4.4.2 Ovihyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.5 Hyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.5.1 Hyllyn poistaminen

▶ Vedä hylly ulos.

4.5.2 Hyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.6 Ulosvedettävän hyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.6.1 Ulosvedettävän hyllyn poistaminen

1. Vedä ulosvedettävää hyllyä ulos, kunnes lukitus avautuu.

1. Laske ulosvedettävää hyllyä ja vedä se ulos sivuttain kääntämällä.

2. Ulosvedettävä hylly on poistettu.

4.6.2 Ulosvedettävän hyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.7 Pakastinosan hyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.7.1 Pakastinosan hyllyn poistaminen

▶ Vedä pakastinosan hylly ulos.

Pakastinosan hylly on poistettu.

4.7.2 Pakastinosan hyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.8 Pakastelokeron vaihtaminen

Vaatimus:

Ovi on auki.

4.8.1 Pakastelokeron poistaminen

1. Vedä pakastelokero kokonaan ulos (1).
2. Poista pakastelokero (2).

Pakastelokero on poistettu.

4.8.2 Pakastelokeron asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.9 Hedelmä- ja vihanneslokeron vaihtaminen

Vaatimus:

Ovi on auki.

4.9.1 Hedelmä- ja vihanneslokeron poistaminen

▶ 1. Vedä lokero kokonaan ulos (1).
2. Poista lokero (2).

Lokero on poistettu.

4.9.2 Hedelmä- ja vihanneslokeron asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.10 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen vaihtaminen

Vaatimus:

Ovi on auki.

4.10.1 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen poistaminen

1. Poista lasilevy välilevystä.

1. Poista hedelmä- ja vihanneslokero.→188

2. 1. Paina vipua välilevyn kummallakin puolella alhaalla (1).
3. Vedä välilevyä etusuuntaan (2).

1. Nosta välilevyä ja vedä se ulos sivuttain kääntämällä.

Välilevy on poistettu.

1. 1. Nosta hedelmä- ja vihanneslokeron suojusta.

2. Vedä hedelmä- ja vihanneslokeron suojusta etusuuntaan ja vedä se ulos sivuttain kääntämällä.

Hedelmä- ja vihanneslokeron suojus on poistettu.

4.10.2 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.11 Cool-fresh-lokeron vaihtaminen

Vaatimus:

Ovi on auki.

4.11.1 Cool-fresh-lokeron poistaminen

1. Kallista cool-fresh-lokeroa etusuuntaan (1).
2. Poista cool-fresh-lokero (2).

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.12 Ulosvedettävän lokeron vaihtaminen

Vaatimus:

Ovi on auki.

4.12.1 Ulosvedettävän lokeron poistaminen

1. Kallista ulosvedettävää lokeroa etusuuntaan (1).
2. Poista ulosvedettävä lokero (2).

Ulosvedettävä lokero on poistettu.

4.12.2 Ulosvedettävän lokeron asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.13 LED-kohdevalon vaihtaminen

Erikoistyökalut:

Erikoistyökalu [00342180]
Uraruuvimeisseli Terä 2,4 mm x 0,4 mm x 60 mm, pakkauksessa [00341820]

Laite on varustettu huoltovapaalla LED-valolla. Vain huoltopalvelu tai valtuutetut teknikot saavat korjata nämä valot!

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa

Sähköosien korjaus tulisi antaa pätevien sähköasentajien suoritettavaksi.
Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen korjaustöiden aloittamista.

HUOMAA

Terävät reunat!

Viiltovammat

Käytä suojakäsineitä.

Vaatimus:

Kone on erotettu teholähteestä.
Ovi on auki.
Jääkaappiosan hyllyt on poistettu.

4.13.1 LED-kohdevalon poistaminen

1. Irrota LED-kohdevalon suojus.

1. Vedä LED-kohdevalon suojusta sisäänpäin ja työnnä samalla eteenpäin.

1. Irrota LED-kohdevalon sähköliitäntä.

LED-kohdevalo on poistettu.

4.13.2 LED-kohdevalon asennus

Asenna vastakkaisessa järjestyksessä.

1.2.1 Pavojaus lygiai 339

1.2.2 Pavojaus simboliai 339

1.2.1 Pavojaus lygiai

Lentelé 1: Pavojaus lygiai

1.2.2 Pavojaus simboliai
