KI86VVFF0 - Mraznička SIEMENS - Bezplatný návod na obsluhu

Typ produktu	Mraznička
Značka	Siemens
Model	KI86VVFF0
Energetická trieda	E
Úžitkový objem	250 L
Rozmery (V x Š x H)	177 x 54 x 55 cm
Hmotnosť netto	70 kg
Hladina hluku	38 dB
Napájanie	220-240 V, 50 Hz
Výkon	100 W
Nastaviteľná teplota	-18 °C až -24 °C
Mrazniaca kapacita	10 kg/24 h
Výdrž pri poruche	15 h
Priehradky	Zásuvky, police, nádoba na ľad
Osvetlenie	LED
Funkcie	Supermrazenie, alarm otvorených dverí
Údržba	Manuálne odmrazovanie, pravidelné čistenie vnútra
Dostupné náhradné diely	Tesnenie dverí, závesy, police, nádoby, LED osvetlenie
Opraviteľnosť	Opravy spotrebiteľom podľa pokynov
Umiestnenie	Voľné umiestnenie (možnosť zabudovania)

Často kladené otázky - KI86VVFF0 SIEMENS

Ako nastaviť teplotu mojej mrazničky Siemens KI86VVFF0?

Použite ovládací panel. Stlačením tlačidla Temp zobrazíte aktuálnu teplotu. Znovu stlačte pre nastavenie požadovanej hodnoty (zvyčajne -18 °C). Teplota sa mení po krokoch. Počkajte niekoľko hodín, kým sa teplota ustáli.

Ako odmraziť moju mrazničku?

Odpojte spotrebič a vyberte všetky potraviny. Nechajte dvere otvorené, aby ľad roztopil. Umiestnite uteráky na absorbovanie vody. Nikdy neškrabajte ľad ostrými predmetmi. Vnútro utrite mäkkou handričkou pred opätovným zapojením a vložením potravín.

Ako vyčistiť vnútro mrazničky?

Odpojte spotrebič. Vyberte všetky potraviny a príslušenstvo. Vnútorné povrchy čistite mäkkou handričkou namočenou v teplej vode a jemnom čistiacom prostriedku. Dôkladne opláchnite a osušte. Nepoužívajte abrazívne prostriedky ani rozpúšťadlá.

Ako vymeniť tesnenie dverí?

Otvorte dvere. Vyberte staré tesnenie z drážky. Vložte nové tesnenie, začínajúc v rohoch. Uistite sa, že drážka nie je poškodená. V prípade potreby zohrejte tesnenie sušičom vlasov, aby sa uľahčila inštalácia. Postupne zatlačte tesnenie do drážky.

Prečo moja mraznička vydáva hluk?

Normálne zvuky zahŕňajú bzučanie kompresora, jemné cvakanie ventilov a bublanie chladiva. Ak je hluk nadmerný, skontrolujte, či je spotrebič v rovine a nedotýka sa okolitého nábytku. Vŕzgavý zvuk môže naznačovať problém s ventilátorom.

Čo robiť, ak LED osvetlenie nefunguje?

LED osvetlenie môže vymeniť iba kvalifikovaný technik. Kontaktujte zákaznícky servis Siemens. Nepokúšajte sa ho opraviť sami, pretože to predstavuje riziko zásahu elektrickým prúdom. Pred akýmkoľvek zásahom odpojte spotrebič.

Ako vymeniť zásuvku alebo policu?

Ak chcete vybrať zásuvku, vytiahnite ju úplne dopredu, potom ju mierne zdvihnite, aby ste ju uvoľnili z vodítok. Pri poličke ju zdvihnite vpredu a potiahnite k sebe. Nový komponent vložte tak, že správne umiestnite vodítka a zatlačíte až na koniec.

Aká je mraziaca kapacita tohto modelu?

Mraziaca kapacita je približne 10 kg čerstvých potravín za 24 hodín, v závislosti od podmienok inštalácie a používania. Pre optimálne mrazenie neprekračujte toto množstvo a dodržiavajte pokyny v návode.

Ako dlho sa potraviny uchovávajú v mrazničke?

Doba uchovania závisí od druhu potraviny. Všeobecne: mleté mäso 3-4 mesiace, kura 9-12 mesiacov, ryby 3-6 mesiacov, ovocie a zelenina 8-12 mesiacov. Dbajte na to, aby ste potraviny zabalili vzduchotesne a udržiavali stálu teplotu -18 °C.

Ako obrátiť otváranie dverí?

Tento návod nepopisuje obrátenie dverí. Odporúča sa obrátiť na kvalifikovaného inštalatéra alebo zákaznícky servis Siemens, aby vykonali túto operáciu. Môžete si tiež pozrieť kompletný inštalačný návod dostupný online.

NÁVOD NA OBSLUHU KI86VVFF0 SIEMENS

1.1 Dôležité informácie 459

1.1.1 Účel 459

1.2 Vysvetlenie symbolov 459

1.2.1 Úrovne nebezpečenstva.... 459

1.2.2 Symboly označujúce riziká 459

1.2.3 Štruktúra varovaní 460

Nástroje a pomôcky 462

Oprava 463

4.1 Výmena tesnenia dvierok.... 463

4.3 Výmena posuvného závesu 469

4.3.1 Odobratie posuvného závesu 469

4.4 Výmena poličky v dvierkach 471

4.4.1 Odobratie poličky v dvierkach 471

4.4.2 Montáž poličky do dvierok 471

4.5 Výmena odkladacej plochy.... 472

4.5.2 Montáž odkladacej plochy 472

4.6 Výmena výsuvnej police 473

4.6.1 Odobratie výsuvnej police 473

4.6.2 Montáž výsuvnej police 473

4.7 Výmena police mraziaceho priestoru 474

4.7.1 Odobratie police mraziaceho priestoru 474

4.7.2 Montáž police mraziaceho priestoru 474

4.11 Výmena nádoby cool-fresh 478

4.11.1 Odobratie nádoby cool-fresh 478

4.11.2 Montáž nádoby cool-fresh.... 478

4.12 Výmena výsuvnej nádoby.... 479

4.12.1 Odobratie výsuvnej nádoby.... 479

4.12.2 Montáž výsuvnej nádoby.... 479

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebitelovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania Význam
⚠ NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia.
⚠ VAROVANIE	Možným následkom nerešpektovania va-rovného hlásenia je úmrtie alebo vážne zranenia.
⚠ UPOZORNENIE	Možným následkom nerešpektovania va-rovného hlásenia sú mierne zranenia.
POZOR!	Možným následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabul'ka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.
V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
		Všeobecné varovné hlásenie
		Nebezpečenstvo v súvislosti s elektrickým napátím
		Nebezpečenstvo výbuchu
		Nebezpečenstvo porezania
		Nebezpečenstvo pomliaždenia

i O tomto dokumente

Symbol označujúci riziko Význam
		Nebezpečenstvo v súvislosti s horúcimi povrchmi
		Nebezpečenstvo v súvislosti s magnetic-kým poľom
		Nebezpečenstvo v súvislosti s neionizujú-cou radiáciou

Tabulka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovani

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Nasledujúci priklad znázorňuje varovanie pred zásahom elektrickým průdom pri dotyku s časťami pod napátím. Je uvedené opatrenie na predídenie nebezpečenstvu.

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Všeob. symbol Význam
	Označenie špeciálneho pokynu (textové a/alebo grafické)
	Označenie jednoduchého pokynu (len textové)

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

• Chyby pri opravách na elektrických komponentoch môžu spôsobit' zásah elektrickým prúdom!
• Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce.
• Po oprave zariacfte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.
  Riziko poranenia na ostrých hranách!
  ■ Noste ochranné rukavice.
  Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na t'azkých a pohybujúcich sa komponentoch
  ■ Noste ochrannú obuv.
  ■ Zaistite t'ažké komponenty proti pádu.
  ■ Nesiahajte končatinami do pohybujúcich sa komponentov.
  Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča!
  ■ Používajte len originálne náhradné diely.
  Riziko poškodenia elektrostaticky citlivých komponentov (ESD)!
  ■ Nedotýkajte sa modulov vrátane prípojok a vedení vodičov.

Nástroje a pomôcky

Označenie Detaily Snímky
Ochranná látka[00342013]	60 cm x 50 cm
Bit Torx TX20[00340865]	6,3 mm (1/4")
Špeciálny nástroj[00342180]

Oprava

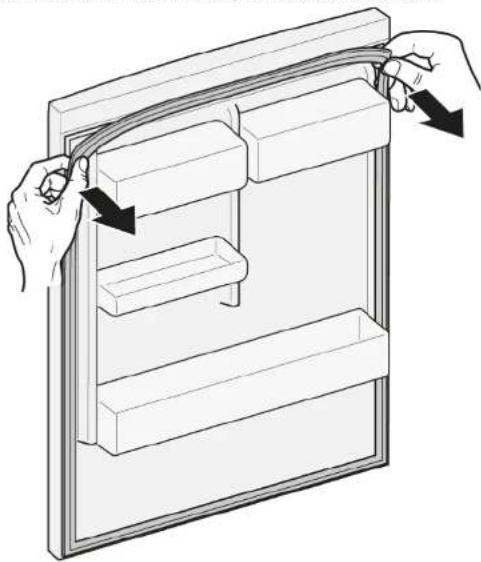

4.1 Výmena tesnenia dvierok

Požiadavka:

Dvierka sú otvorené.

1. Uvoľnite tesnenie dvierok z drážky na pravom a l'avom rohu.

	Hrúbka nového tesnenia dvierok sa môže mierne odlišovat' od hrúbky starého tesnenia dvierok. Neovplyvní to zatváranie ani funkčnosť z dlhodobého hľadiska.
	Ak má váš spotrebič nastavitelné závesy alebo závesové úchytky, postupne môžete optimalizovať spôsob zatvárania.
	Malé bočné dierky v tesnení dvierok majú svoju funkciu (sú potrebné na vetranie). Nie sú výrobnou chybou.

Oprava

1. Skontrolujte poškodenie drážky na tesnenie.

1. if Ak je drážka tesnenia je poškodená.

2. Kontaktujte zákaznícky servis.

3. Mierna deformácia tesnenia dvierok je normalna a neovplyvňuje jeho funkciu. Odporůča sa vyrovnat' tesnenie pred jeho vložením do spotrebiča.

Nahrejte tesnenie dvierok použitim fénu alebo horúcej vody a manuálne ho vytvarujte.

1. Hore a dole vtlacte rohy tesnenia do drážky.

1. Jedno miesto po druhom vtlacte celé tesnenie do drážky.

Spotrebič je odpojený od elektrického napájania.
Dvierka nábytku sú odobraté. Prečítajte si návod na montáz.
Dvierka sú otvorené.

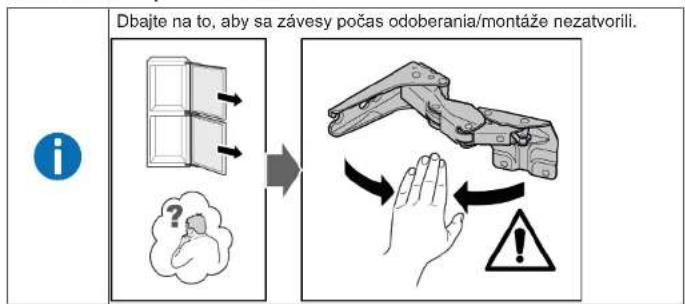

4.2.1 Odobratie plochého závesu

1. Odoberte štyri kryty závesu.


Závesy horných dvierok sú odobraté.

1. 1. Uvol'nite štyri skrutky (1).

2. Vysuňte a odoberte spodné dvierka (2).

1. 1. Odoberte štyri skrutky (1).

2. Odoberte závesy (2).

Závesy spodných dvierok sú odobraté.

Oprava

4.3 Výmena posuvného závesu

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
Dvierka nábytku a dvierka spotrebiča sú oddelené. Prečítajte si návod na montáz.

4.3.1 Odobratie posuvného závesu

1. 1. Odskrutkujte dve skrutky (1).

2. Odoberte horný záves horných dvierok (2).

3. Odoberte horné dvierka (3).
4. Odskrutkujte dve skrutky (4).
5. Odoberte horný záves spodných dvierok (5).
6. Odoberte spodné dvierka (6).

1. 1. Odoberte štyri skrutky (1).
2. Odoberte spodné závesy

4.4 Výmena poličky v dvierkach

Požiadavka:

Dvierka sú otvorené.

4.4.1 Odobratie poličky v dvierkach

▶ Poličku v dvierkach zodvihnite smerom nahor.

4.5 Výmena odkladacej plochy

Požiadavka:

Dvierka sú otvorené.

Odkladacia plocha je odobratá.

4.5.2 Montáž odkladacej plochy

4.6 Výmena výsuvnej police

Požiadavka:

Dvierka sú otvorené.

4.6.1 Odobratie výsuvnej police

1. Vysuňte výsuvnú policu, aby sa uvoľnila blokovacia úchytka.

1. Znížte výsuvnú policu a vyklopte ju nabok.

2. Výsuvná polica je odobratá.

4.6.2 Montáž výsuvnej police

Dvierka sú otvorené.

4.7.1 Odobratie police mraziaceho priestoru

▶ Vysuňte policu mraziaceho priestoru.

Dvierka sú otvorené.

4.8.1 Odobratie nádoby na zmrazené potraviny

1. Úplne vytiahnite nádobu na zmrazené potraviny (1).
2. Odoberte nádobu na zmrazené potraviny (2).

Dvierka sú otvorené.

1. Úplne vytiahnite nádobu (1).

2. Odoberte nádobu (2).

Dvierka sú otvorené.

4.10.1 Odobratie priehradky a krytu nádoby na ovocie a zeleninu

1. Odoberte sklenenú dosku z priehradky.

4.11 Výmena nádoby cool-fresh

Požiadavka:

Dvierka sú otvorené.

4.11.1 Odobratie nádoby cool-fresh

1. Nádobu cool-fresh nakloňte dopredu (1).
2. Odoberte nádobu cool-fresh (2).

4.12 Výmena výsuvnej nádoby

Požiadavka:

Dvierka sú otvorené.

4.12.1 Odobratie výsuvnej nádoby

1. Výsuvnú nádobu nakloňte dopredu (1).
2. Odoberte výsuvnú nádobu (2)

4.12.2 Montáž výsuvnej nádoby

Vo výbave vášho spotrebiča je bezúdržbové LED svetlo. Tieto svetlá môže opravovať len zákaznícky servis alebo oprávnený technik!

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Elektrické diely má opravovat' kvalifikovný elektrikár.
Po oprave zariadte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

NEBEZPEČENSTVO

Umrtie v dôsledku zásahu elektrickým prúdom

- Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

▶ Noste ochranné rukavice.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.
Poličky chladiaceho priestoru sú odobraté.

4.13.1 Odoberanie bodového LED svetla
